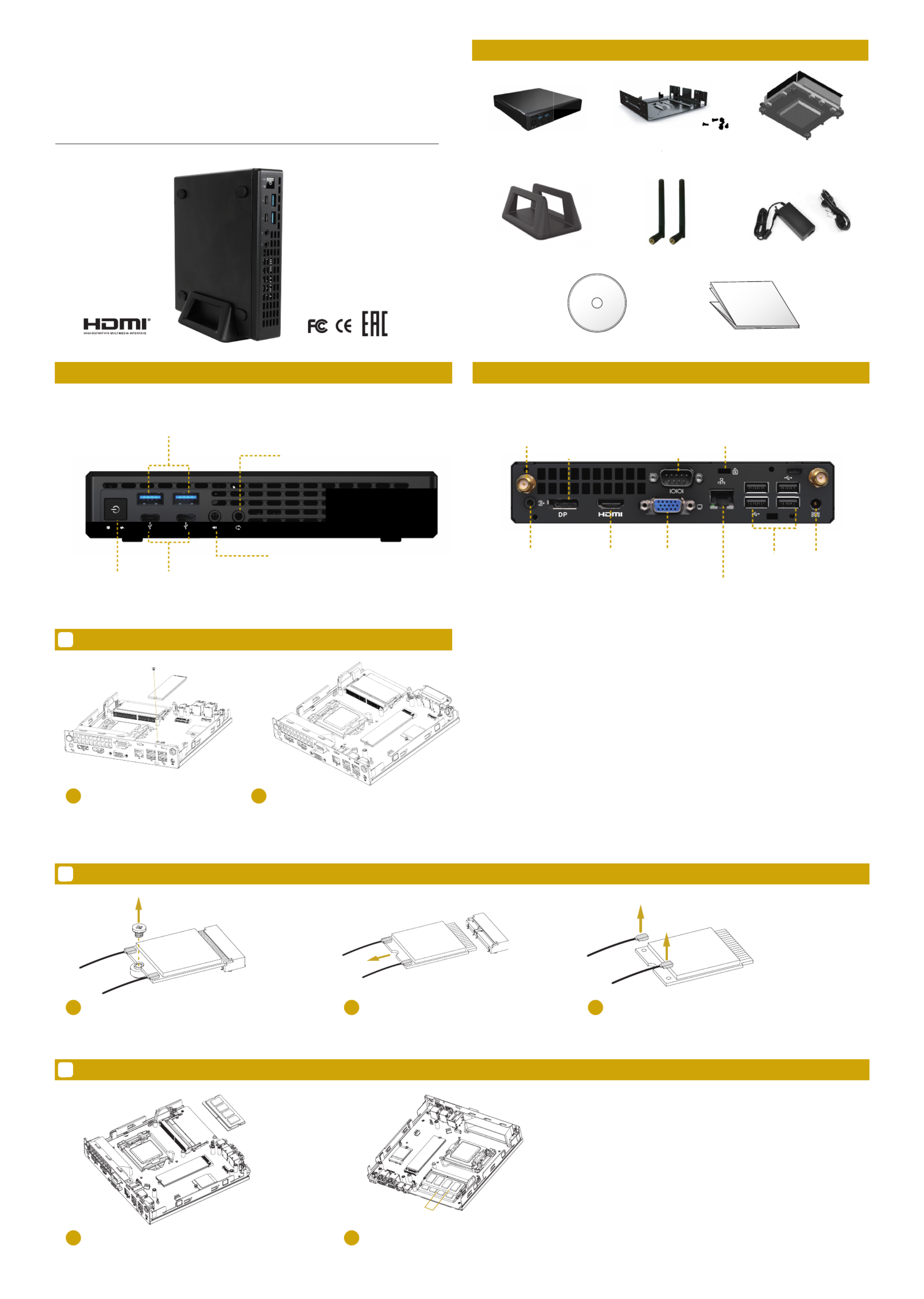

Jupiter
Quick Installation Guide
D-SUB
Разъем D-SUB
Power Input
Разъем
питания
USB Ports
Разъемы USB
COM Port
Разъем COM
порта
Kensington Lock
Замок Кенсингтона
Audio Line-Out
Аудио выход
Antenna Port
Разъем антенны
HDMI
HDMI
DisplayPort
Разъем дисплей
порта
LAN port
Разъем
локальной сети
P/N: 15G067034000AK V1.0 Package Contents / Комплектация
Front View / Вид спереди Rear View / Вид сзади
Carefully insert the SSD into the slot.
*Supports type 2280 M.2 SATA3 6.0 Gb/s module and
M.2 PCI Express module up to Gen3 p1-x4 (32 Gb/s).
Tighten the screw to secure the SSD to the motherboard.
小心地将 SSD 卡插入。
Аккуратно установите SSD модуль в разъем. Закрепите с помощью винта модуль SSD на материнской
плате.
将之前卸下的螺丝重新锁上。
Jupiter
Support CD
Диск с драйверами
Heatsink
Система
охлажения
VESA Mount Bracket
& screws (optional)
VESA крепление:
салазки и винты
Quick Installation Guide
Руководство по быстрой установке
M.2 SSD / Установка M.2 SSDA
*15G067034000AK*
Power button
я
USB 3.2 Gen1 Type-C Ports
порт USB 3.2 Gen1 Type-C
USB 3.2 Gen1 Type-A Ports
порт USB 3.2 Gen1 Type-A
Headphone
Разъем наушников
Microphone Jack
Разъем микрофона
1 2
Remove the screw of WLAN card. Remove the WLAN card Disconnect the two antennas by manually liing o
the clips that hold them in place.
Выкрутите винт, крепящий сетевую карту.
Аккуратно вставьте в разъем модуль памяти SO-DIMM. Нажмите на модуль до щелчка.
Извлеките сетевую карту.
Отсоедините обе антенны, потянув их вверх за разъемы.
取下 取下WLAN 模組上的螺絲。 WLAN 卡。
將WLAN 卡兩側的天線取下。
Wireless Module / Беспроводной модуль How to Safely Remove the Module / Как аккуратно извлечь WIFI модуль
B
1 2 3
Carefully insert SO-DIMM memory modules. Push down until the modules click into place.
小心地安裝 SO-DIMM。 下壓固定 SO-DIMM。
DRAM / Установка модулей памятиC
1 2
