Betriebsanleitung

Erweiterungs-Modul

M-Bus für A2xx-Geräte

EMMOD206

EMMOD206 Bdfe 169 335 01.13

Camille Bauer AG

Aargauerstrasse 7

CH-5610 Wohlen/Switzerland

Telefon +41 56 618 21 11

Telefax +41 56 618 35 35

info@camillebauer.com

www.camillebauer.com

Sicherheitshinweise

Die Installation und Inbetriebnahme darf nur durch geschul-

tes Personal erfolgen.

Überprüfen Sie vor der Inbetriebnahme, dass:

– die maximalen Werte aller Anschlüsse nicht überschritten werden, siehe

Kapitel «Technische Daten»,

– die Anschlussleitungen nicht beschädigt und bei der Verdrahtung span-

nungsfrei sind.

Das Gerät muss ausser Betrieb gesetzt werden, wenn ein gefahrloser Be-

trieb (z.B. sichtbare Beschädigungen) nicht mehr möglich ist. Dabei sind

alle Anschlüsse abzuschalten. Das Gerät ist an unser Werk bzw. an eine

durch uns autorisierte Servicestelle zu schicken.

Leiterplatte und Kontakte nicht berühren! Elektrostatische

Aufladung kann elektronische Bauteile zuerstören.

Bei einem Eingriff in das Gerät erlischt der Garantieanspruch.

Inhaltsverzeichnis

1. Kurzbeschreibung ........................................................................................2

2. Lieferumfang ................................................................................................2

3. Technische Daten .........................................................................................2

4. Blockschema ................................................................................................2

5. Montage/Demontage ...................................................................................2

6. Anschlüsse am Gerät ...................................................................................3

7. Anzeige- und Bedienelemente .....................................................................3

8. Programmierung ...........................................................................................4

9. M-Bus Spezifikation .....................................................................................6

10. M-Bus Protokoll ...........................................................................................6

11. Umschaltung auf Modbus ............................................................................8

12. Konformitätserklärung ..................................................................................8

Geräte dürfen nur fachgerecht

entsorgt werden!

1. Kurzbeschreibung

Das Erweiterungs-Modul EMMOD206 ergänzt die Funktio-

nalität sowie Flexibilität eines Grundgerätes A2xx und er-

möglicht die Abfrage von Momentanwerten und Zählerwer-

ten via M-Bus Schnittstelle. Zusätzlich steht ein Digitalein-

gang für die Synchronisation der Intervalle für die Bestim-

mung der Mittelwertgrössen oder für die Tarifumschaltung

der Energiezähler zur Verfügung.

Die Auswahl der zu übertragenden Messwerte und weitere

Einstellungen sind über die Tastatur des Grundgerätes mög-

lich. Vorübergehend kann die Schnittstelle von M-Bus Pro-

tokoll auf Modbus-Protokoll umgeschaltet werden, um eine

bequeme Konfiguration der Messfunktionalität des Grund-

gerätes A2xx über die Software A200plus zu ermöglichen.

Das Modul ist ohne Eingriff in das Grundgerät nachrüstbar.

Dazu müssen die Grundgeräte A210, A220, A230 und A230s

aber mit der Firmware-Version V5.0 oder höher ausgerüstet

sein.

2. Lieferumfang

1 Erweiterungs-Modul EMMOD206

4 Kunststoff-Spreiznieten

1 Betriebsanleitung deutsch/französisch/englisch

Je 1 Zusatzschild Eingang und Ausgang/Hilfsenergie

3. Technische Daten

Hilfsenergie

Das EMMOD206 wird vom Grundgerät A2xx versorgt. Die

Leistungsaufnahme des Grundgerätes steigt um ca. 0.1W

bei aufgestecktem Modul.

Umgebungsbedingungen

Betriebstemperatur: – 10 bis + 55 °C

Lagertemperatur: – 25 bis + 70 °C

Relative Feuchtigkeit

im Jahresmittel: ≤75%

Betriebshöhe: 2000 m max.

Nur in Innenräumen zu verwenden

Kommunikation M-Bus

Schnittstelle, Protokoll: M-Bus

Baudrate: 300…38 400 Baud, einstellbar über

Tastatur des Grundgerätes A2xx,

Autobaud nicht unterstützt.

Primäradresse: 0...250, einstellbar über Tastatur

des Grundgerät A2xx

Sekundäradresse / ID: Ist fest und wird im Werk vorgege-

ben

ID1…ID4 Entspricht der auf

dem Typenschild

aufgedruckten

8-stelligen Serienummer

(Laufnummer)

MAN1, MAN2 A3, 1D (GMC)

GEN 210 (bei A210 und A220),

230 (bei A230 und A230s)

MED 02 (Electricity)

Messwertabbildung: Mode 1, LSB first

Mode 2 nicht unterstützt

Konfigurationsdaten: Nichtflüchtige Speicherung im

Grundgerät.

ID-Nummer vom Modul geliefert.

Kollisionerkennung: keine

Lastfaktor Bus: 0.7 (Ruhestrom ca. 1.1 mA)

Anschlüsse steckbare Schraubklemmen

0.5...1.5 mm

(Litze) oder

0.5...2.5 mm

(Draht)

Digitaleingang

Funktion: Synchrontakt für Mittelwertgrössen

oder Umschaltung Hoch-/Nieder-

tarif für Energiezähler

Polarität: Beliebig

Anschluss extern: max. 230 V AC oder DC

Ruhezustand: U

<12 V AC/DC, Hochtarif

LED „IN“ dunkel

Aktivzustand: Ui

>17 V AC/DC, Niedertarif

LED „IN“ leuchtet

Stromaufnahme: < 4 mA bei 15 V DC

< 2 mA bei 250 V DC

Reaktionszeit: 150 ms

Galvanische Trennung: via Optokoppler

Sicherheit nach EN 61010-1

Basisisolation zwischen Klemmen und Buchsenleiste

Bemessungsspannung: 300 V

Messkategorie: CATIII

Verschmutzungsgrad: 2

Prüfspannungen: 50 Hz / 1 min

2200 V: M-Bus zu Grundgerät und

Digitaleingang zu Grundgerät,

3700 V: M-Bus gegen Digitaleingang

Abmessungen (L x B x H) 86 x 38 x 20 mm

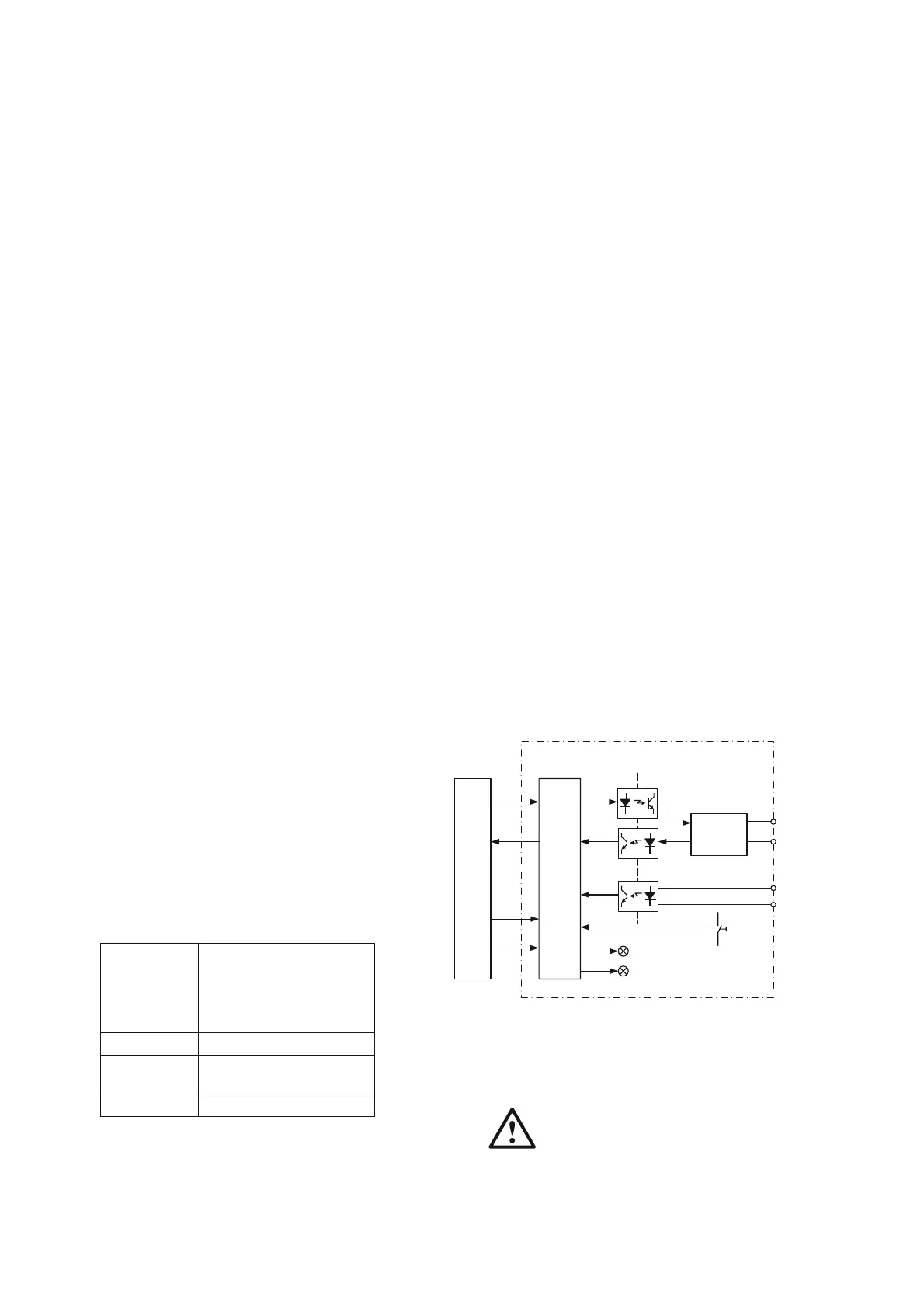

4. Blockschema

Prüfspannung

Grundgerät A2xx

Controller

2200 VAC

MBUSa

MBUSb

INa

3.5 V

GND

INb

COMM

Level

Shifter

TS721

LED1

DIGIN

LED2

5. Montage / Demontage

Das zu erweiternde Grundgerät A2xx muss die Firmware

Version 5.00 oder höher enthalten.

Grundgerät A2xx abschalten

Erweiterungs-Modul (1) einfach auf der Rückseite des

Grundgeräts aufstecken (Bild 1). Dabei beachten, dass Ste-

ckerleiste (2) und Steckbuchse (3), aufeinander passen.
