Side 1/56

V1 V2 V3 N

1000V CAT III 600V CAT IV

I1 I2 I3

POWER & ENERGY LOGGER

PEL 104

POWER & ENERGY LOGGER

GUIDE DE DÉMARRAGE RAPIDE DES PEL102, PEL103 ET PEL104 (FR)

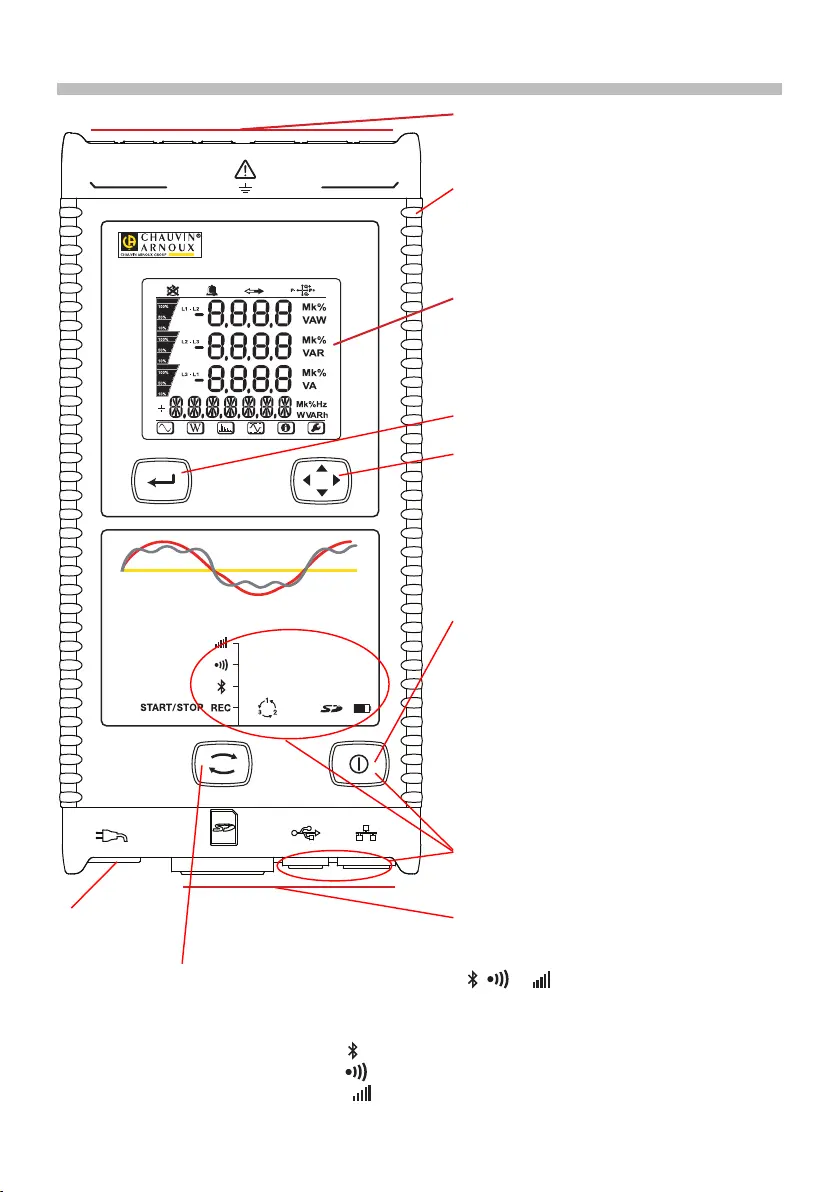

Bornes de mesure.

Boîtier rigide surmoulé en élastomère.

A󰀩cheur LCD rétroéclairé.

Touche Entrée.

Touche Navigation.

Bouton Marche / Arrêt.

Pour mettre l’appareil en marche, branchez les

bornes sur le secteur.

Pour arrêter l’appareil, débranchez les bornes

et appuyez sur le bouton pendant plusieurs

secondes.

Vous ne pouvez pas éteindre le PEL tant qu’il est

branché sur une source d’alimentation ou tant qu’un

enregistrement est en cours (ou en attente).

Touche Sélection.

Appuyez sur la touche et maintenez l’appui. Les voyants , , s’allument successivement pendant REC et

3 secondes chacun.

Relâchez la touche pendant que la fonction désirée est allumée.

Si vous le relâchez pendant que le voyant est allumé, l’enregistrement démarre ou s’arrête.REC

Si vous le relâchez pendant que le voyant est allumé, la liaison Bluetooth s’active ou se désactive.

Si vous le relâchez pendant que le voyant est allumé (PEL104 uniquement), le Wi-Fi s’active ou se désactive.

Si vous le relâchez pendant que le voyant est allumé (PEL104 uniquement), la 3G-UMTS/GPRS s’active ou

se désactive.

11 voyants fournissant des informations d’état.

Prise secteur.

Connecteur USB et Ethernet RJ45, logement de la

carte SD et de la carte SIM.

INSTALLATION DES REPÈRES DE COULEUR

Pour les mesures polyphasées, repérez les capteurs de courant, les cordons de tension et les bornes avec les bagues

et pions de couleur fournis avec l’appareil, en attribuant une couleur à chaque borne.

Détachez les pions appropriés et placez-les dans les trous au-dessus des bornes (les grands pour les bornes de

courant, les petits pour les bornes de tension).

Clipsez une bague de la même couleur à chaque extrémité du cordon qui sera branché sur la borne.

VOYANTS

Voyants et couleur Description

REC

Voyant vert

(PEL102 / PEL103)

État de l’enregistrement

Voyant éteint : aucun enregistrement en attente ni en cours

Le voyant clignote une fois toutes les 5 s : enregistrement en attente

Le voyant clignote deux fois toutes les 5 s : enregistrement en cours

REC

Voyant rouge

(PEL104)

État de l’enregistrement

Voyant éteint : aucun enregistrement en attente ni en cours

Voyant clignotant : enregistrement en attente

Voyant allumé : enregistrement en cours

Voyant bleu

Bluetooth

Voyant éteint : liaison Bluetooth désactivée

Voyant allumé : liaison Bluetooth activée, mais sans transmission

Voyant clignotant : liaison Bluetooth en cours de transmission

Voyant vert

(PEL104)

Wi-Fi

Voyant éteint : liaison Wi-Fi désactivée

Voyant allumé : liaison Wi-Fi activée, mais sans transmission

Voyant clignotant : liaison Wi-Fi en cours de transmission

Voyant vert

(PEL104)

3G-UMTS/GPRS

Voyant éteint : liaison 3G désactivée

Voyant allumé : liaison 3G activée, mais sans transmission

Voyant clignotant : liaison 3G en cours de transmission

Voyant rouge

Ordre des phases

Voyant éteint : ordre de rotation des phases correct

Voyant clignotant : ordre de rotation des phases incorrect.

Voyant rouge

Surcharge

Éteint : aucune surcharge sur les entrées

Voyant clignotant : au moins une entrée est en surcharge, un cordon est manquant ou branché sur

une mauvaise borne

Voyant rouge / vert

Carte SD

Voyant vert allumé : la carte SD est OK

Voyant rouge clignotant : la carte SD est en cours d’initialisation

Voyant clignotant rouge et vert : la carte SD est pleine

Voyant vert pâle clignotant : la carte SD sera pleine avant la n de l’enregistrement en cours

Voyant rouge allumé : la carte SD est absente ou verrouillée
