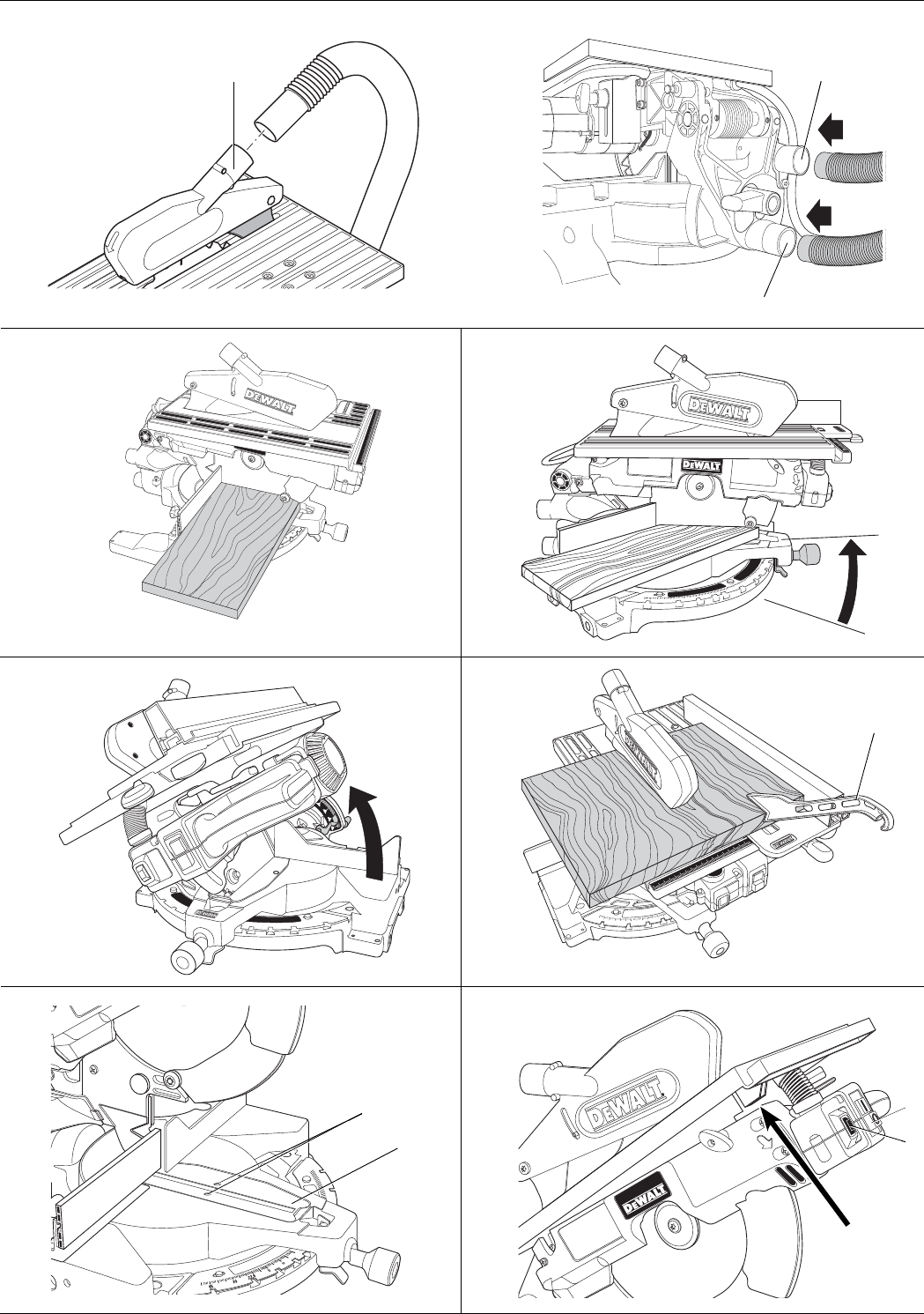

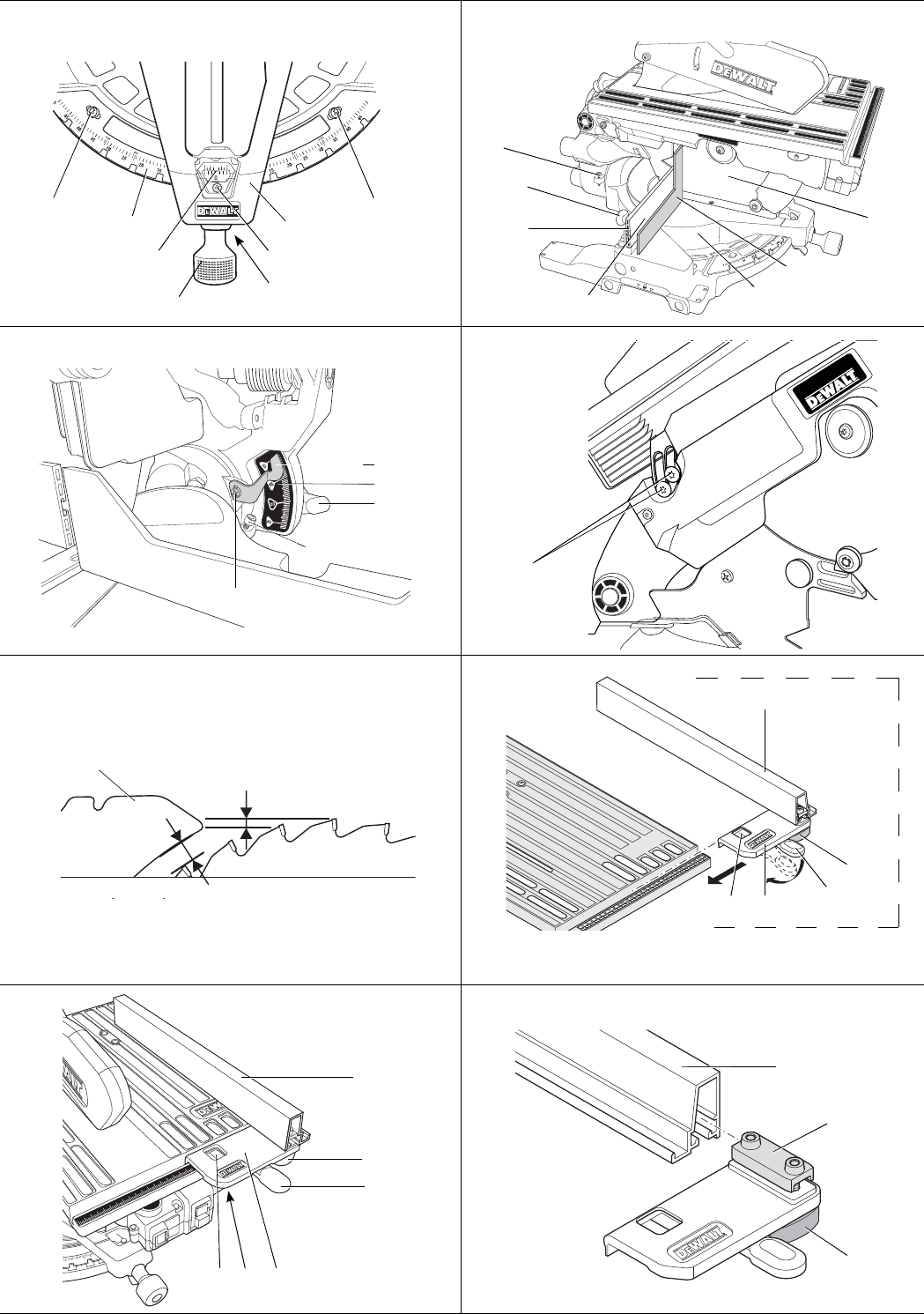

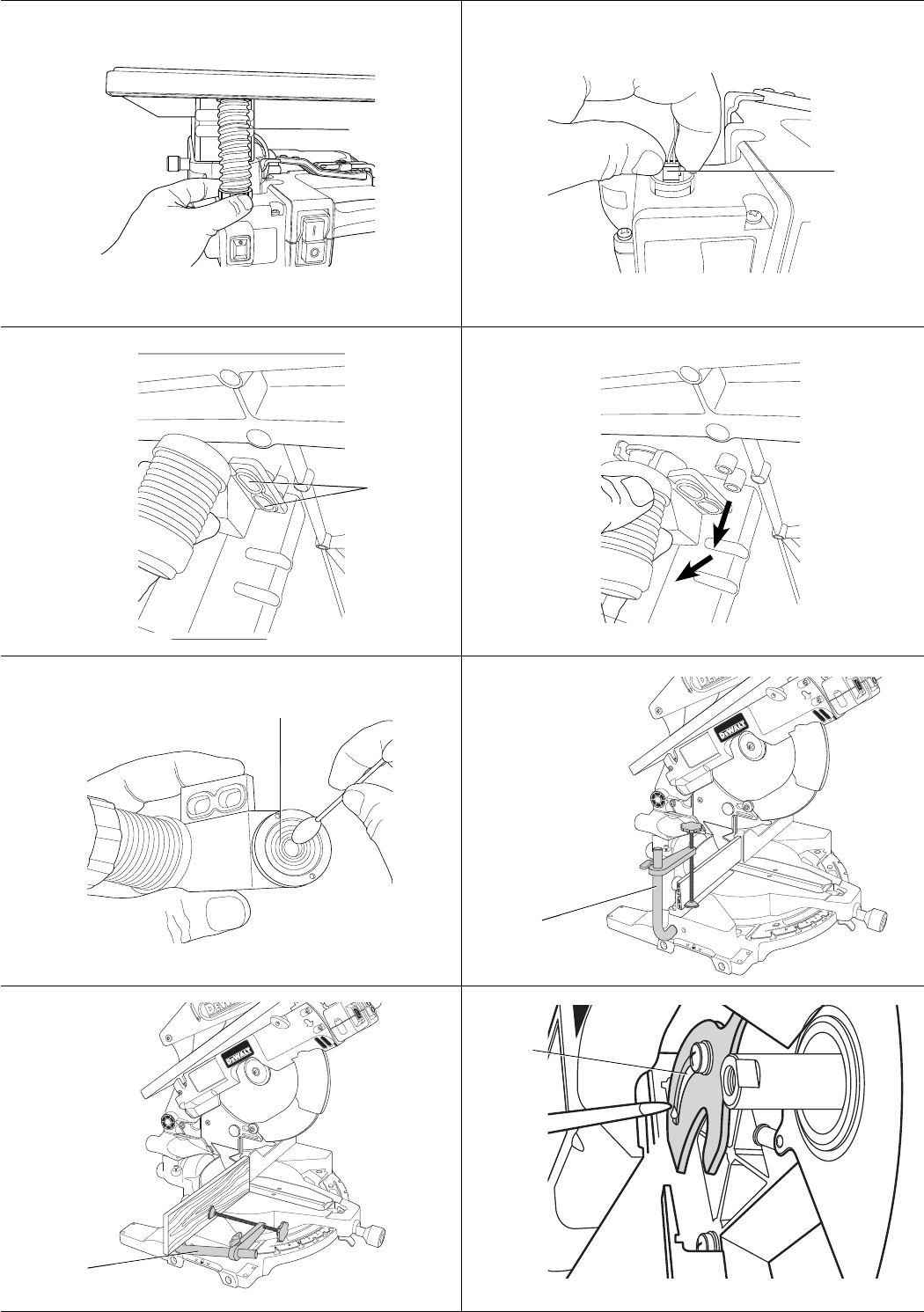

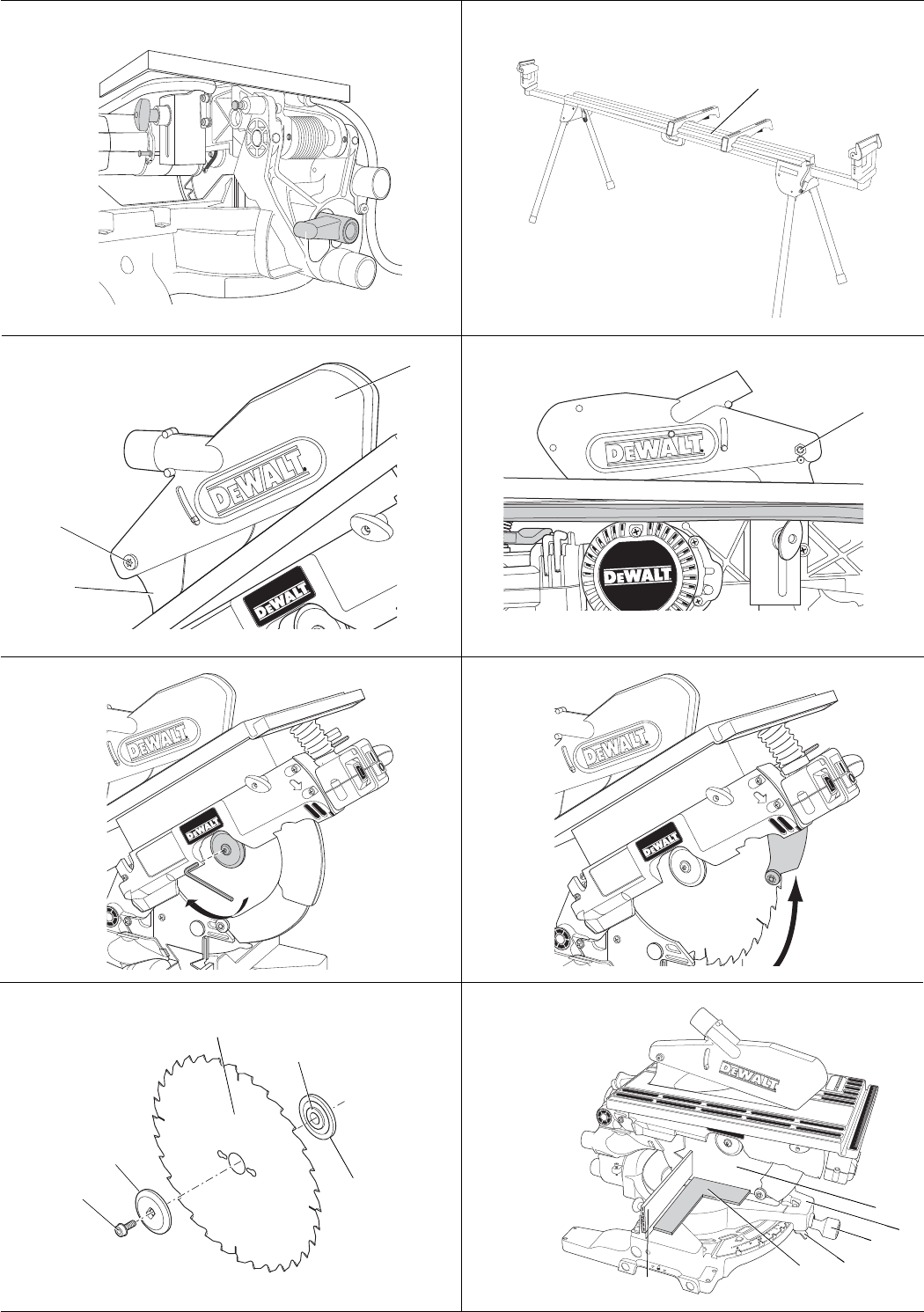

Figure 6A Figure 6B

Figure 6C

Figure 4

Figure 3

Figure 5A

Figure 7A

Figure 5B

Figure 7B

Figure 9C

2mm

5mm

Figure 8B

Figure 8A

ss ss

tt uu

Figure 7D

Figure 7C

a3a4

Figure 9A

a4 a6

Figure 9B

Figure 11 Figure 12

Figure 13

Figure 10

Figure 15

Figure 16A

Figure 14

Figure 16E

Figure 16D

a12

Figure 16C

a11

Figure 16B

a10

a13

Figure 16F

Figure 17B

a14

Figure 18

a15

Figure 17A

a14

DANSK

KAP- OG GERINGSSAV TIL BORDBRUG

D27113

Tillykke!

Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig

produktudvikling og innovation gør DEWALT til en af de mest pålidelige

partnere for professionelle brugere.

Tekniske data

D27113 D27113-LX

Spænding V 230 115

Type 1 1

Motoreffekt W 1600 1600

Afgiven effekt W 933 869

Maks. klingehastighed omdr./min 3300 3300

Klingediameter mm 305 305

Huldiameter mm 30 30

Klingens tykkelse mm 1,8 1,8

Spalteknivens tykkelse mm 2 2

Spalteklingens hårdhed HRC 43 ± 5 43 ± 5

Standsningstid for savklingen s < 10,0 < 10,0

Vægt kg 20 20

SKÆREEGENSKABER

Geringssavsmode

Gering (maks.-positioner) venstre 50° 50°

højre 50° 50°

Smig (maks.-positioner) venstre 48°* 48°*

højre 0° 0°

Maks. Skærebredde 90° ved

maks. Højde 85 mm mm 160 160

Maks. Skærebredde ved 45° geringssnit

ved maks. Højde 85 mm mm 110 110

Maks. Skærebredde ved 45° smigsnit

ved maks. Højde 55 mm mm 160 160

*Fabriksindstilling er 45°

Bænksavsmode

Maks. savdybde mm 0–51 0–51

LPA (lydtryk) dB(A) 97 97

KPA (lydtryk usikkerhed K) dB(A) 2,9 2,9

LWA (lydeffekt) dB(A) 109 109

KWA (usikkerhed lydeffekt) dB(A) 3,1 3,1

Vibration totalværdier (triax vektorsum)

fastlagt i henhold til EN61029-1, EN61029-2-11:

Vibrationsemissionværdi a

= m/s² 1,3 1,3

Usikkerhed K = m/s² 1,5 1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i

overensstemmelse med en standardiseret test, der er angivet i EN 61029

og kan anvendes til at sammenligne et værktøj med et andet. Det kan

anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau

repræsenterer værktøjets hovedanvendelsesområder. Hvis

værktøjet anvendes til andre formål, med andet tilbehør eller

vedligeholdes dårligt, kan vibrationsemissionen imidlertid

variere. Det kan forøge eksponeringsniveauet over den samlede

arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bør også tage

højde for de gange, værktøjet slukkes, eller når det kører men

ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet

over den samlede arbejdsperiode markant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte

operatøren mod vibrationens effekter, som f.eks.: vedligehold

værktøjet og tilbehøret, hold hænderne varme, organisation af

arbejdsmønstre.

Sikringer:

Europa 230 V værktøjer 10 ampere, lysnet

BEMÆRK: Dette udstyr er beregnet til tilslutning til et

strømforsyningssystem med en maksimal tilladelig systemimpedans Zmax

på 0,32 Ω ved interfacepunktet (strømforsyningsboks) på brugerens

forsyning.

Brugeren skal sikre, at dette udstyr kun tilsluttes til et strømsystem,

som opfylder ovennævnte krav. Hvis det er nødvendigt, kan brugeren

rette henvendelse til el-selskabet for at høre om systemimpedansen ved

interfacepunktet.

Deﬁ nitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord.

Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis

den ikke undgås - kan resultere i døden eller alvorlige

kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke

undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis

den ikke undgås - kan resultere i mindre eller moderat

personskade.

BEMÆRK: Angiver en handling,

der ikke er forbundet med personskade, men som kan

resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

EF-overensstemmelseserklæring

MASKINDIREKTIV

D27113

DEWALT erklærer, at produkterne beskrevet under Tekniske data er

udformet i overensstemmelse med:

2006/42/EC, EN 61029-1, EN 61029-2-11.

Disse produkter overholder også direktivet 2004/108/EF og 2011/65/EU.

Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se

bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder

denne erklæring på vegne af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

10.01.2011

DANSK

• Anvend ikke HSS klinger.

• Brug ikke revnede eller beskadigede savklinger.

• Løft klingen op fra savsnittet i arbejdsemnet, før du slukker for

kontakten.

• Sørg for at armen er sikkert fastgjort ved udførelse af smigskæringer.

• Fastkil ikke noget imod blæseren for at holde motorakslen.

• Klingens beskyttelsesskærm på din sav vil automatisk blive hævet,

når savarmen føres nedad; den vil blive sænket over hele klingen, når

savarmen hæves. Beskyttelsesskærmen kan hæves manuelt ved af-

eller påmontering af savklinger eller ved eftersyn af saven. Hæv aldrig

klingens beskyttelsesskærm manuelt, medmindre der er slukket for

saven.

• Hold området rundt om maskinen ryddeligt og fri for løse materialer,

fx skår og afskårne dele.

• Kontrollér med jævne mellemrum, at motorens ventilationshuller er

rene og fri for skår.

• Frakobl saven fra hovedledningsnettet, før du udskifter klinger eller

udfører vedligeholdelse.

• Udfør aldrig noget rengørings- eller vedligeholdelsesarbejde, når

maskinen stadig kører, og hovedet ikke er i hvileposition.

• Ved udførsel af gering, smig eller kombinerede geringsnit, justér

glidende geringspærretap for at sikre korrekt frigang til værktøjet.

• Lad være med at fjerne nogen afskårne dele eller andre dele af

arbejdsemnet fra skæreområdet, mens saven kører, og savhovedet

ikke er i hvileposition.

• Før arbejdet kontrollér, at maskinen er placeret på en jævn overflade

med tilstrækkelig stabilitet.

• Skær aldrig lette legeringer, specielt magnesium.

• Anvend ingen slibe- eller diamantlameller.

• I tilfælde af et uheld eller maskinfejl, sluk omgående for maskinen og

tag strømstikket ud.

• Rapportér fejlen og afmærk maskinen, så andre ikke bruger den

fejlbehæftede maskine.

• Når savklingen er blokeret på grund af helt usædvanlig

fremføringskraft under skæring, sluk for maskinen og tag strømstikket

ud. Fjern arbejdsemnet og sørg for, at savklingen kører frit. Tænd for

maskinen og start igen med at skære med nedsat fremføringskraft.

• Sørg for at du altid står til venstre eller højre for skærelinjen.

• Sørg for tilstrækkelig generel eller lokaliseret belysning.

• Sørg for at operatøren er tilstrækkeligt trænet i brug, justering og drift

af maskinen.

• Sluk for maskinen, når du forlader den.

• Tilslut saven til en støvopsamlingsenhed, når der saves i træ. Overvej

altid de faktorer, der påvirker udsættelse for støv som fx:

– arten af materiale, der skal forarbejdes (spånplader frembringer

mere støv end træ);

– ret indstilling af savklingen;

– sørg for at den lokale udsugning ligeså vel som hætter,

afskærmningsplader og render er korrekt justerede;

– støvekstraktor med en lufthastighed ikke mindre end 20 m/s.

• Sørg for at alle klinger og flanger er rene, og at indskæringssiderne

på kraverne vender imod klingen. Stram dornmøtrikken sikkert.

• Hold savklingen skarp og korrekt indstillet.

• Kontrollér at den afmærkede hastighed på savklingen mindst svarer

til den hastighed, der er afmærket på klassificeringsklingen.

• Forsøg ikke at arbejde med andet end den beregnede spænding.

• Tilsæt ikke smøremidlerne til klingen, når den kører.

• Sørg for at der ikke er nogen omkringstående bag ved maskinen.

• For din egen sikkerheds skyld, montér maskinen på en bænk ved

hjælp af bolte med en diameter på 8 mm og 80 mm i længden.

• Ved udførsel af lige tværsnit, justér den venstre afskærmning

korrekt for at sikre en frigang på maks. 5 mm mellem savklingen og

afskærmningen.

• Arbejdslyset er beregnet til belysning af arbejdsområdet og er ikke

sikkerhedsudstyr.

• Sørg under transport for, at den øverste del af savklingen er dækket

af den øverste beskyttelsesskærm.

Ekstra sikkerhedsregler for savbænksfunktion

• Udskift savsnitpladen hvis den er slidt.

• Anvend aldrig din sav uden savsnitpladen.

• Skær aldrig hvis spaltekniven og/eller øverste beskyttelsesskærm er

fjernet.

• Uden ekstra støtte er maskinen designet til at acceptere maksimale

arbejdsemnestørrelser på:

– Højde 51mm gange bredde 500mm gange længde 700mm.

– Længere arbejdsemner skal understøttes af et passende ekstra

bord.

• Brug aldrig andre savklinger end dem, der er angivet under Tekniske

data. Kontrollér at spaltekniven ikke er tykkere end bredden af rillen

skåret af savklingen og ikke tyndere end klingetykkelsen.

• Sørg for at klingen roterer i den korrekte retning, og at tænderne

peger mod forenden af savbænken.

• Sørg for at alle håndtags holdeanordninger er stramme, før der

arbejdes med værktøjet.

• Sørg for at spaltekniven er justeret til den korrekte afstand fra klingen

- maksimum 5 mm.

• Hold dine hænder væk fra savklingens sti.

• Frakobl saven fra hovedledningsnettet, før du udskifter klinger eller

udfører vedligeholdelse.

• Anvend altid skubbestokken. Skær aldrig arbejdsemner kortere end

30 mm.

• Anvend altid en skubbestok og anbring aldrig dine hænder tættere

end 160 mm fra savklingen under skæring.

• Opbevar altid skubbestokken på dens plads, når den ikke anvendes.

• Ræk ikke bag ved savklingen.

• Stå ikke oven på enheden.

• Anvend ikke den øverste beskyttelsesskærm til håndtering eller

transport.

• Justér det parallelle langsnitanslag korrekt for at undgå kontakt til den

øverste beskyttelsesskærm.

• Kontrollér at savbænkbordet er sikkert fastgjort til den valgte højde.

• Brug ikke saven til at skære i andre materialer end træ.

• Brug ikke denne maskine til sammenfalsning, notning eller

kanalskæring.

• Sørg for at savarmen er sikkert fastgjort ved savning i

savbænksfunktionen. Anvend kun maskinen, når savbænken er i

horisontal position.

Ekstra sikkerhedsregler for geringsavfunktion

• Sørg for at den øverste del af savklingen er helt indelukket

i geringsavfunktionen. Fjern aldrig den øverste savklinges

beskyttelsesskærm, når maskinen bruges i geringsavfunktionen.

• Skær aldrig arbejdsemner kortere end 250 mm.

• Uden ekstra støtte er maskinen designet til at acceptere maksimale

arbejdsemnestørrelser på:

– Højde 85 mm gange bredde 160 mm gange længde 550 mm.

– Længere arbejdsemner skal understøttes af et passende ekstra

bord.

• Spænd altid arbejdsemnet godt fast.

• Udskift ikke en arbejdslys LED diode med en anden type.

Reparationer må kun udføres af producenten eller en autoriseret

DEWALT reparatør.

Anden fare

Følgende risici er forbundet med anvendelsen af save:

- skader, der forårsages ved berøring af de bevægende dele.

Selvom man følger alle relevante sikkerhedsinstruktioner og anvender

sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er:

– Høreskader.

– Risiko for uheld med de roterende savklingers uafdækkede dele.

– Risiko for skade under udskiftning af klinger.

– Risiko for at få fingrene i klemme under åbning af afskærmningen.

– Helbredsrisiko ved indånding af træstøv, der udvikles under savning,

især fra eg, bøg og MDF.

– Der er risiko for uheld, idet små stykker af arbejdsemnet kan blive

slynget mod personer i rummet.

DANSK

– Og risiko for uheld når metalstykker skærer ind i anslaget.

– Og fare for brand på grund af stor støvophobning hvis der ikke gøres

rent regelmæssigt.

– Samt risiko for ukontrollerbare situationer, ved anvendelse ved

temperaturer under - 10 °C eller over + 45 °C.

Følgende faktorer har indflydelse på støjudviklingen:

– det materiale der skal skæres

– savklingetypen

– den vægt der lægges på skiven

Følgende faktorer har indflydelse på støveksponeringen:

– slidt savklinge

– støvafsuger med lufthastighed mindre en 20 m/s

– arbejdsemnet er ikke monteret rigtigt

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Advarsel om sikker brug

Læs brugsanvisningen før brugen

Bærepunkt.

DATOKODEPOSITION (FIG. 2)

Datokoden (ii), der også inkluderer produktionsåret, er tryk på huset.

Eksempel: 2012 XX XX

Produktionsår

Kontroller emballagens indhold

Emballagen indeholder:

1 Geringssav øverst på bordet

1 Savklinge*

1 Parallel langsnitanslagssamling (A5, fig. 9A)

1 Øverste klinges beskyttelsesskærm

1 Skubbestok*

1 T30 stjerneskruenøgle*

1 T40 stjerneskruenøgle*

1 Skruetvinge til materiale

1 Betjeningsvejledning

1 Eksplosionstegning

* Monteret med bordsav

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet

beskadiget under transporten.

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager

værktøjet i brug.

Beskrivelse (ﬁ g. 1–4)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele

deraf. Det kan medføre materiale- eller personskade.

FIG. 1

a. Tænd/sluk-kontakt

b. Driftshåndtag

c. Hovedlåsens udløsergreb

d. Tænd/sluk-kontakt til arbejdslys

e. Låsegreb 2 til savbænk

f. Savklinge

g. Bevægelig beskyttelsesskærm til nederste klinge

h. Anslag, højre side

i. Fast bord

j. Savsnitsplade

k. Savsnitplade

l. Roterende bord/geringsarm

m. Geringsgreb

n. Geringslås

o. Geringsskala

p. Anslag, venstre side (glidende)

q. Monteringshuller

r. Fod

s. Håndindsnit

t. Styrerille

u. Fastspændingsgreb til anslag på venstre side

v. Nederste støvopsamlingsåbninger

w. Savbænkbord

x. Spaltekniv

y. Øverste klinges beskyttelsesskærm

z. Øverste støvopsamlingsåbning

Fig. 2

aa. Skubbestok

bb. Låsegreb 1 til savbænk

cc. Øverste låsestift

dd. Smigmarkør

ee. Smigvinkelskala

ff. Spindellåseknap

gg. T30 stjerneskruenøgle

hh. T40 stjerneskruenøgle

ii. Datokode

Fig. 3

jj. Smigholdegreb

Valgfrit tilbehør

Fig. 4

kk. Forlængerarbejdsstøtte, DE7023-XJ, DE7033-XJ

TILSIGTET BRUG

Din D27113 bord-/geringsav er blevet udviklet til professionelle værktøjer.

Denne højpræcisions maskine kan let og hurtigt indstilles til tværsnit, smig,

gering eller kombineret smig.

Denne enhed er designet til brug med en nominel klingediameter på 305

mm hårdtmetalklinge til professionelle opgaver og er beregnet til skæring af

træ, træprodukter og lignende materialer.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare

væsker eller gasser.

Disse bord-/geringsave er professionelle værktøjsmaskiner. LAD IKKE børn

komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne

brugere anvender dette værktøj.

ADVARSEL! Anvend ikke maskinen til andre formål end de

tilsigtede.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at

strømforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med

EN 61029, og derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig

ledning, der kan fås gennem DEWALT’s serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret

forlængerledning, der passer til dette værktøjs effektforbrug (se Tekniske

data). Den minimale lederstørrelse er 1,5 mm2; den maksimale længde er

30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

DANSK

– Når denne justering er blevet udført, spænd igen justeringsgrebet og

kontrollér igen, at anslaget er parallelt med klingen.

VIGTIGT: Sæt klingens beskyttelsesskærm tilbage til dens oprindelige

position, efter justeringerne er udført.

7. Kontrollér at markøren (a4) for den parallelle langsnitanslagsenhed viser

nul på skalaen. Hvis markøren ikke angiver nøjagtigt nul, løsn skruen

(a6) på den parallelle langsnitanslagsenhed, flyt markøren til 0° og

spænd skruen.

Anslaget er vendbart: Arbejdsemnet kan styres langs med snit på 52 mm

eller 8 mm, så der kan bruges en skubbestok til at langsnitning af tynde

arbejdsemner.

VIGTIGT: Kontrollér at anslaget er parallelt med klingen, hver gang anslaget

udskiftes.

1. Der indstilles til 8 mm eller 52 mm ved at løsne justeringsgreb (a1) og

skubbe anslaget (zz) ud af fastspændingsholderen (a7).

2. Vend anslaget og skub fastspændingsholderen ind i kærven som vist.

ADVARSEL:

• Brug 8 mm profilen til langsnitning af lave arbejdsemner, så

skubbestokken kan komme ind imellem klingen og anslaget.

• Anslagets bagende skal være på niveau med det forreste af

spaltekniven.

Før brugen

• Installér den passende savklinge. Anvend ikke meget slidte klinger.

Værktøjets maksimale rotation må ikke overstige savklingens.

• Forsøg ikke at skære meget små stykker.

• Tillad klingen at skære frit. Tving den ikke.

• Lad motoren opnå fuld hastighed før start på skæring.

• Sørg for at alle låsegreb og håndtags holdeanordninger er stramme.

• Fastgør arbejdsemnet.

• Skær ikke jernholdige (jern og stål) materialer eller murværk med denne

sav! Anvend ingen slibelameller!

• Ved skæring af ikke jernholdige materialer, anvend altid en passende

DEWALT savklinge med en skærvinkel på -5°. Sørg for at materialet

sidder godt fast ved hjælp af en skruetvinge.

• Sørg for at bruge savsnitpladen. Betjen ikke maskinen, hvis

savsnitkærven er bredere end 10 mm.

• Sørg for at det materiale, der skal saves, sidder godt fast.

• Tryk kun blidt på værktøjet og anvend ikke sidepres på savklingen.

• Undgå overstyring.

• Fjern altid støv fra maskinen efter brug for at sikre, at den laveste

beskyttelsesskærm virker korrekt.

• Ved savning i træ og træprodukter tilslut hver gang en

støvopsamlingsenhed, der er designet i henhold til de relevante

regulativer med hensyn til støvemission.

BETJENING

Brugsanvisning

ADVARSEL: Følg altid sikkerhedsanvisningerne og gældende

lovbestemmelser.

ADVARSEL: For at reducere risikoen for kvæstelser,

skal enheden slukkes, og maskinen frakobles

strømforsyningen inden på- eller afmontering af tilbehør,

justering eller ændring af indstillinger eller udførelse af

reparationer. Kontrollér at kontakten står på FRA positionen.

Start ved et uheld kan medføre skader.

Brugere i UK gøres opmærksom på “woodworking machinesregulations

1974” samt senere ændringer.

Kontrollér at maskinen er placeret, så den passer til din ergonomi med

hensyn til bordhøjde og stabilitet. Maskinstedet skal udvælges, så brugeren

har et godt overblik og har tilstrækkelig plads omkring maskinen til

bearbejdning af arbejdsemner uden begrænsninger.

Til reduktion af vibrationseffekter sørg for at den omgivende temperatur ikke

er for lav, at maskine og tilbehør er godt vedligeholdt, og at arbejdsemnets

størrelse passer til denne maskine.

Tænd og sluk (ﬁ g. 1)

Afbryderen (a) har en indbygget 0-volt-udløsningsfunktion: hvis strømmen

skulle blive afbrudt af en eller anden grund, skal afbryderen aktiveres igen

med overlæg.

For at tænde for maskinen, trykkes der på den grønne startknap.

For at slukke for maskinen, trykkes der på den røde stopknap.

ARBEJDSLYS (FIG. 16A)

Arbejdslysets tænd-/slukknap (d) er uafhængig af geringssavens tænd-/

slukknapper (a).

Støvopsamling (ﬁ g. 1, 10)

Maskinen er forsynet med tre 38 mm støvopsamlingsåbninger, en på den

øverste klingens beskyttelsesskærm (z) og to på den nederste bagpå (v).

• Tilslut en støvopsamlingsenhed, der er designet i henhold til de

relevante regulativer med hensyn til støvemission, ved alle savarbejder.

Grundlæggende savning

SNITKVALITET

Ethvert snits glathed afhænger af en række forskellige variable, f.eks. det

anvendte materiale. Hvis man ønsker et så glat snit som muligt med henblik

på støbning eller anden form for præcisionsarbejde, vil man opnå de

ønskede resultater ved at anvende en skarp (60 tands karbid) klinge og en

langsom, jævn savehastighed.

ADVARSEL: Kontrollér at materialet ikke kryber under skæring;

fastspænd det godt på plads. Lad klingen komme til et fuldt

stop, før savarmen hæves. Hvis der stadig er små træsplinter,

som stikker ud af enden på arbejdsemnet, sæt et stykke

afdækningstape på træet, hvor snittet skal være. Sav gennem

tapen og fjern omhyggeligt tapen efter afslutning.

SAVNING I GERINGSAVFUNKTIONEN

Det er farligt at arbejde uden beskyttelsesskærm. Beskyttelsesskærmene

skal være på plads under savning.

Generel håndtering

• I geringsavfunktionen låses savhovedet automatisk, når savhovedet står

i den højeste position.

• Tryk på hovedlåsens udløsergreb vil låse savhovedet op. Når

savhovedet ﬂ yttes nedad, trækkes en nederste bevægelige

beskyttelsesskærm tilbage.

• Forsøg aldrig at forhindre den nederste beskyttelsesskærm på klingen i

at gå tilbage til dens oprindelige position, når snittet er afsluttet.

• Den maks. mulige skærehøjde indstilles ved at sætte savbænkbordet i

dets højeste position.

• D27113 saven kan skære arbejdsemner op til 160 mm bredde

gange 85 mm højde. For korrekt vurdering af skærekapaciteter, se

de Tekniske data. Længden på arbejdsemnet bør aldrig overstige

basisbredden uden passende understøtning. Enden på arbejdsemnet

bør aldrig være mindre end 160 mm fra klingen uden ekstra

holdeanordninger.

• Under savning anbring ikke dine hænder tættere end på end 160 mm

fra klingen. Ved skæring i korte materialer (minimum 160 mm til venstre

eller højre for klingen) skal der anvendes en materialeholder.

• Minimumlængden på skåret materiale er 10 mm.

• Ved skæring af arbejdsemner, der er længere end bordbredden,

kontrollér at arbejdsemnet ligger stabilt i hele dets længde. Understøt

de dele af arbejdsemnet, der rager ud over, fx ved brug af ekstra

arbejdsemneforlænger.

• Ved skæring af UPVC afsnit skal der placeres et støttestykke lavet af træ

med en komplementær proﬁ l under det materiale, der skal skæres for at

give det korrekte støtteniveau.

Lige tværsnit (fig. 1, 11)

1. Løsn låsegrebene (bb, e) og flyt det øverste af bordet til dets højeste

position. Lås begge greb.

2. Løsn geringsgrebet (m) og tryk geringslåsen ned (n) for at udløse

geringsarmen (l).

3. Tilslut geringslåsen ved 0˚ position og spænd geringsgrebet.

4. Anbring det træ der skal skæres imod anslaget (h, p).

DANSK

5. Tag fat i driftshåndtaget (b) og tryk hovedlåsens udløsergreb (c) ned for

at udløse hovedet.

6. Slå maskinen til og lad savklingen kommer op på fyld hastighed.

7. Tryk hovedet ned så klingen kan skære gennem træet og indsæt

savsnitpladen (j) af plastik.

8. Efter færdiggørelse af snittet skal du slukke for værktøjet og vente,

indtil savklingen står helt stille, før du flytter savhovedet tilbage til dens

øverste hvilestilling.

Skæring af små stykker (fig. 1)

Den øverste del af venstre side på anslaget (p) kan justeres til at yde

maksimal støtte ved skæring af små stykker.

1. Hæv savhovedet til dets højeste position.

2. Løsn fastspændingsgrebet (u) på venstre side af anslaget.

3. Justér det venstre anslag så tæt til klingen som muligt.

4. Spænd grebet godt.

Geringstværsnit (fig. 1, 12)

1. Løsn geringsgrebet (m) og tryk geringslåsen ned (n) for at udløse

geringsarmen (l). Flyt geringsarmen til venstre eller højre til den ønskede

vinkel.

2. Geringslåsen vil automatisk finde 10˚, 15˚, 22.5˚, 31.62˚ og 45˚ såvel

til venstre som højre 50˚ til venstre og højre. Hvis der ønskes en

mellemliggende vinkel, hold godt fast i hovedet og lås det ved at

stramme geringsgrebet.

3. Sørg altid for at geringsgrebet er korrekt låst før skæring.

4. Fortsæt som for lige tværsnit.

ADVARSEL: Ved geringskæring af den ene ende af et stykke

træ med en lille afskæring, placér træet for sikre, at afskæringen

sker til den side af klingen, der har den største vinkel imod

afskærmningen.

venstre gering, tværsnit til højre

højre gering, tværsnit til venstre.

Smigskæringer (fig. 1, 7D, 13)

Smigvinkler kan indstilles fra 45˚ venstre til 0˚ højre og kan saves med

geringsarmen indstillet mellem nul og et maksimum på 50˚ geringsposition til

højre eller venstre.

1. Løsn låsegrebene (bb, e) og flyt savbænkbordet til dets højeste position.

Lås begge greb.

2. Løsn fastspændingsgrebet (u) til anslag på venstre side og skub den

øverste del af anslagets (p) venstre side mod venstre, så langt den kan

komme.

3. Løsn smigholdegrebet (jj) og indstil smig som ønsket som vist i figur 7D.

4. Spænd smigholdegrebet (jj) godt.

5. Fortsæt som for lige tværsnit.

Kombineret gering

Dette snit er en kombination af et gerings- og smigsnit.

Indstil geringsvinklen og indstil derefter smigvinklen.

SAVNING I SAV BÆNKFUNKTIONEN

• Anvend altid spaltekniven.

• Sørg altid for at spaltekniven og klingebeskyttelsesskærmen er korrekt

rettet ind.

• Sørg altid for at geringssaven er indstillet og låst i 0° gering.

ADVARSEL: Skær ikke metal i denne funktion.

Langsnitning (fig. 14)

1. Indstil gerings- og smigvinklerne til 0˚.

2. Indstil savklingehøjden ved at justere savbænkbordet (se Justering

af savbænkbordet). Den korrekte klingeposition er at have spidserne

på tre tænder oven over den øverste overflade på træet. Kontrollér at

savbænkbordet er sikkert fastgjort til den valgte højde.

3. Indstil parallelanslaget på den ønskede afstand.

4. Hold arbejdsemnet fladt på bordet og mod anslaget.

Hold arbejdsemnet i en afstand af ca. 25 mm fra savklingen.

5. Hold begge hænder væk fra klingens bane.

6. Tænd for maskinen, og lad klingen komme op på fuld hastighed.

7. Stik langsomt arbejdsemnet ind under den øverste beskyttelsesskærm,

og hold det fast presset mod anslaget.

Lad tænderne skære og tving ikke arbejdsemnet gennem savklingen.

Klingens hastighed skal være konstant.

8. Husk at anvende skubbestangen, (aa) når du er tæt på klingen.

9. Efter at savearbejdet er færdigudført, skal maskinen afbrydes,

og klingen skal være standset, før arbejdsemnet kan fjernes.

ADVARSEL:

• Skub ikke på den frie eller afskårne del af arbejdsemnet og

hold ikke fast i dette.

• Brug altid en skubbepind ved kløvning af små arbejdsemner.

Transport (ﬁ g. 1–3)

1. Saven transporteres ved at sænke savbænkbordet og savhovedet til

deres laveste positioner og ved at skubbe låsestiften (cc) på plads.

2. Flyt geringsarmen (l) til geringsvinklen længst til højre, skub anslaget (p)

på venstre side helt ind og lås smiglåsegreb (jj) med savhovedet i det

laveste position for at gøre værktøjet så kompakt som muligt.

3. Brug altid de håndindsnit (s) vist i figur 1 til at transportere saven.

ADVARSEL: Maskinen skal altid transporteres i bænksavsmode

med den øverste klingebeskyttelsesskærm påmonteret. Bær

aldrig maskinen i beskyttelsesskærmen.

VEDLIGEHOLDELSE

DEWALT elektrisk værktøj er beregnet til langvarig brug med minimal

vedligeholdelse. Fortsat tilfredsstillende drift afhænger af, at værktøjet

vedligeholdes korrekt og rengøres regelmæssigt.

ADVARSEL: For at reducere risikoen for kvæstelser,

skal enheden slukkes, og maskinen frakobles

strømforsyningen inden på- eller afmontering af tilbehør,

justering eller ændring af indstillinger eller udførelse af

reparationer. Kontrollér at kontakten står på FRA positionen.

Start ved et uheld kan medføre skader.

IHvis savklingen ikke stopper mindst 10 sekunder efter, den er slået fra, skal

maskinen serviceres af en autoriseret DEWALT reparatør.

Rengøring

Før brug kontrollér omhyggeligt beskyttelsesskærmen på den øverste

klinge, den bevægelige beskyttelsesskærm på den nederste klinge lige

såvel som støvopsamlingsåbning for at fastslå, at den vil køre korrekt. Sørg

for at skår, støv eller åbningspartikler ikke kan føre til blokering af en af

funktionerne.

I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen

og beskyttelsesskærme, frakobl maskinen fra strømforsyningen og følg

de instruktioner, der findes i afsnittet Ændring af savklingen. Fjern de

fastklemte dele og genmontér savklingen.

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør

luft, lige så snart der samler sig snavs i og omkring luftaftrækket.

Bær godkendte beskyttelsesbriller og godkendt støvmaske ved

udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige

kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse

kemikalier kan svække de materialer, der anvendes i disse dele.

Brug en klud, der kun er fugtet med vand og mild sæbe. Der

må under ingen omstændigheder komme væske ind i værktøjet.

Ingen af værktøjets dele må nedsænkes i væske.

ADVARSEL: For at reducere risikoen for personskade, skal

bordoverfladen renses med jævne mellemrum.

ADVARSEL: For at reducere risikoen for personskade, skal

støvudsugningssystemet gøres rent jævne mellemrum.

RENGØRING OG VEDLIGEHOLDELSE AF SAVSPORSPLADEN (FIG. 15)

Gør området nedenfor savsporspladen rent med regelmæssige mellemrum.

Hvis savsporspladen er slidt, skal den udskiftes.

DANSK

Rengøring af savsnitpladen

1. Hæv savhovedet til dens højeste position

2 Fjern skruerne (a8) der holder savsnitpladen (j).

3. Fjern savsnitpladen og rengør området nedenfor.

4. Geninstallér savsnitpladen.

5. Spænd skruerne manuelt.

RENGØRING AF ARBEJDSLYSETS LINSER (FIG 16A–16F)

For den bedste arbejdslys (a9) ydelse, udfør den følgende vedligeholdelse

regelmæssigt.

• Fjern omhyggeligt savstøv og efterladenskaber fra arbejdslysets linser

med en vatpind.

• Brug ALDRIG nogen former for opløsningsmidler, da de kan ødelægge

linserne.

• Støvsamlinger kan blokere for arbejdslyset og forhindre det i at angive

skærelinjen præcist.

Demontering af arbejdslyset

1. Hæv savbænkbordet til dets højeste position, hæv derefter savhovedet

til dets højeste position.

2. Drej den sorte bøsning (a10) en 1/4 omdrejning mod uret for at

demontere den.

3. Slå strømmen (a11) fra til arbejdslyset.

4. Fjern skruerne (a12) ved hjælp af T30 stjerneskruenøglen.

5. Skub LED aluminiumshuset ud derefter ned under bordets underside.

6. Rengør arbejdslyset linser (a13) med en vatpind.

7. Geninstallér LED aluminumshuset på bordet.

8. Genmontér arbejdslyset ved at følgende trinene ovenover i modsat

rækkefølge.me ind imellem klingen og anslaget.

Smøring

Det kan kun være nødvendigt at smøre i kontaktsprækken (fig. 18).

Hvis savhovedets bevægelse ikke er smidig eller synes at sidde fast under et

geringssnit fortsæt som følger:

1. Tag savens stik ud.

2. Fjern klingen (se Udskiftning af savklingen).

3. Rengør kontaktsprækken (a15) (placeret bag ved spindlen) for støv og

træspåner, hæld derefter nogle dråber smøremiddel ind i sprækken.

4. Kontrollér om bevægelsen er smidigere.

5. Genmontér klingen.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed

af DEWALT, ikke er afprøvet med dette produkt, kan det

være farligt at bruge sådant tilbehør med dette værktøj. For

at mindske risikoen for personskade, må dette produkt kun

anvendes med tilbehør, som anbefales af DEWALT.

STØTTE FOR LANGE STYKKER (FIG. 4)

• Sørg altid for at støtte lange stykker.

• For at opnå det bedst mulige resultat bør forlægningsstøtten (kk)

bruges til forlængning af savens bordbredde (fås hos forhandleren som

ekstraudstyr). Støt lange stykker ved anvendelse af passende midler

såsom savbukke eller lignende for at forhindre, at enderne falder ned.

STØVUDSUGNING (FIG. 10)

ADVARSEL! Tilslut hver gang det er muligt, en

støvopsamlingsenhed, der er designet i henhold til de relevante

regulativer med hensyn til støvemission.

D27113 leveres med tre støvopsamlingsåbninger.

Brug en støvudsuger, der opfylder de gældende bestemmelser. Luftens

hastighed for eksternt tilkoblede systemer skal være 20 m/s ±2 m/s.

Hastigheden skal måles i forbindelsesrøret på det forbindelsespunkt, mens

værktøjet er tilsluttet, men uden at det kører.

SAVKLINGER

BRUG ALTID støjreducerende 305 mm (12") SAVKLINGER MED 30 mm

SPÆNDEHULLER HASTIGHEDSMÆRKNINGEN SKAL VÆRE MINDST

3500 O/MIN. Brug aldrig en klinge med en mindre diameter. Den vil ikke

blive korrekt beskyttet. Brug kun tværsnitsklinger! Anvend ikke klinger

designet for langsnitning, kombinationsklinger eller klinger med krogvinkler

over 5°.

KLINGEBESKRIVELSER

OPGAVE DIAMETER TÆNDER

Konstruktionssavklinger (tyndt savsnit med anti-skubbekant)

Generelle formål 305 mm (12") 40

Fine tværsnit 305 mm (12") 60

Kontakt din forhandler for at få yderligere information om det passende

tilbehor.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes

sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT

produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke

bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt

bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det

muligt at genbruge materialer og anvende dem på ny.

Genanvendelse af genbrugsmaterialer bidrager til at forhindre

forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske

produkter fra husholdningen, ved kommunale affaldsdepoter eller hos

forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte

DEWALT produkter. For at benytte sig af denne service kan man returnere

produktet til et hvilket som autoriseret serviceværksted, der modtager det på

vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted

befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse,

der er angivet i denne vejledning. Alternativt findes der en liste over

autoriserede DEWALT serviceværksteder og detaljerede oplysninger om

vores eftersalgsservice og kontakter på følgende internetadresse:

www.2helpU.com.

DEUTSCH

TISCH-, KAPP- UND GEHRUNGSSÄGE

D27113

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden, das die

lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests

bewährte Qualitätsprodukte für den Fachmann anzubieten.

Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen

DEWALT zu Recht zu einem verläßlichen Partner aller professionellen

Anwender.

Technische Daten

D27113 D27113-LX

Spannung Volt 230 115

Typ 1 1

Leistungsaufnahme Watt 1600 1600

Abgabeleistung Watt 933 869

Max. Sägeblattdrehzahl min-1 3300 3300

Sägeblattdurchmesser mm 305 305

Sägeblattbohrung mm 30 30

Stärke des Sägeblattkörpers mm 1,8 1,8

Dicke des Spaltkeils mm 2 2

Härte des Spaltkeils HRC 43 ± 5 43 ± 5

Sägeblattstoppzeit s < 10,0 < 10,0

Gewicht kg 20 20

SCHNITTKAPAZITÄTEN

Kappsägebetrieb

Gehrung (max. Einstellung) links 50° 50°

rechts 50° 50°

Neigung (max. Einstellung) links 48°* 48°*

rechts 0° 0°

Max. Schnittbreite bei 90° und

max. Höhe von 85 mm mm 160 160

Max. Schnittbreite bei 45° Gehrung und

max. Höhe von 85 mm mm 110 110

Max. Schnittbreite bei 45° Neigung und

max. Höhe von 55 mm mm 160 160

*Werkseinstellung ist 45°

Tischkreissägebetrieb

Max. Schnittiefe mm 0–51 0–51

LPA (Schalldruckpegel) dB(A) 97 97

KPA (Schalldruckpegel-Unsicherheit K) dB(A) 2,9 2,9

LWA (Schallleistung) dB(A) 109 109

KWA (Schallleistung-Messungenauigkeit) dB(A) 3,1 3,1

Gesamtschwingungswerte (Vektorsumme der triaxialen Beschleunigung)

ermittelt gemäß EN61029-1, EN61029-2-11:

Schwingungsemissionswert ah

h = m/s² 1,3 1,3

Unsicherheit K m/s² 1,5 1,5

Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde

gemäß einem standardisierten Test laut EN 61029 gemessen und kann für

einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer

vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrationsemissionswert bezieht

sich auf die Hauptanwendung des Gerätes. Wenn das Gerät

jedoch für andere Anwendungen, mit anderem Zubehör oder

schlecht gewartet eingesetzt wird, kann die Vibrationsemission

verschieden sein. Dies kann den Expositionsgrad über die

Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen,

wie oft das Gerät ausgeschaltet wird oder über welche Zeit

es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die

Exposition über die Gesamtbetriebszeit erheblich mindern.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der

Betriebsperson vor den Auswirkungen der Vibration in Betracht

zu ziehen, z.B.: Wartung des Gerätes und des Zubehörs,

Warmhalten der Hände, Organisation des Arbeitsablaufes.

Mindestabsicherung des Stromkreises:

Europa 230 V Werkzeuge 10 A Stromversorgung

HINWEIS: Dieses Gerät ist für den Anschluss an ein

Stromversorgungssystem mit einer maximale zulässigen Systemimpedanz

Zmax von 0,32  am Schnittstellenpunkt (Netzanschlusskasten) der

Stromversorgung des Benutzers vorgesehen.

Der Benutzer muss sicherstellen, dass dieses Gerät ausschließlich an

ein Stromversorgungssystem angeschlossen wird, das den obigen

Anforderungen entspricht. Der Benutzer sollte gegebenenfalls das

örtliche Stromversorgungsunternehmen nach der Systemimpedanz am

Schnittstellenpunkt fragen.

Deﬁ nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte

lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche

Situation hin, die, sofern nicht vermieden, zu tödlichen oder

schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche

Situation hin, die, sofern nicht vermieden, zu tödlichen oder

schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche

Situation hin, die, sofern nicht vermieden, zu leichten oder

mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit

Verletzungen zu tun hat, aber, wenn es nicht vermieden

wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D27113

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen

Produkte die folgenden Vorschriften erfüllen:

2006/42/EG, EN 61029-1, EN61029-2-11

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG und

2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT

unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser

Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des

technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann

Vizepräsident für Konstruktion und Produktentwicklung

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

10.01.2011

DEUTSCH

dd. Neigungszeiger

ee. Neigungsskala

ff. Spindelarretierung

gg. T30 Sternschlüssel

hh. T40 Sternschlüssel

ii. Datumscode

ABB. 3

jj. Neigungsspannhebel

Optionales Zubehör

ABB. 4

kk. Verlängerungsstütze, DE7023-XJ, DE7033-XJ

BESTIMMUNGSGEMÄSSE VERWENDUNG

Ihre D27113 Tisch-, Kapp- und Gehrungssäge wurde für professionelle

Anwendungsbereiche entwickelt. Diese Präzisionsmaschine kann schnell

und einfach auf Querschnitte, Neigungsschnitte, Gehrungsschnitte oder

kombinierte Gehrungsschnitte eingestellt werden.

Das Gerät wird mit einem Hartmetallsägeblatt mit nominalem Durchmesser

von 305 mm zum professionellen Sägen von Holz und ähnlichen Stoffen

verwendet.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von

entflammbaren Flüssigkeiten oder Gasen.

Diese Tisch-, Kapp- und Gehrungssäge ist ein Elektrowerkzeug für den

professionellen Gebrauch. LASSEN SIE NICHT ZU, dass Kinder in

Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät

verwenden, sind diese zu beaufsichtigen.

WARNUNG! Verwenden Sie Werkzeuge nur entsprechend ihres

vorgesehenen Zwecks.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen

Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild

entspricht.

Ihr DEWALT-Gerät ist gemäß EN 61029 doppelt isoliert. Es muss

deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein

speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT

Kundendienstorganisation erhältlich ist.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des

Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen

über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die

Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe Technische

Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die

Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig

ab.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr schwerer Verletzungen zu

mindern, schalten Sie das Gerät aus und trennen Sie

es vom Netz, bevor Sie Einstellungen vornehmen oder

Anbaugeräte oder Zubehör anbringen oder entfernen.

Stellen Sie sicher, dass sich der Schalter in der OFF-Position

befindet. Ungewolltes Anlaufen kann Verletzungen verursachen.

Auspacken

Nehmen Sie Ihre Säge vorsichtig aus der Transportverpackung.

Unterbringen der Befestigungswerkzeuge (Abb. 2)

Die folgenden Werkzeuge werden mit der Maschine geliefert:

1 T30 Star-Schlüssel (gg)

1 T40 Star-Schlüssel (hh)

• Achten Sie darauf, daß die Werkzeuge nach jedem Gebrauch für die

Montage oder Einstellung an ihren Platz zurückgelegt werden.

An der Werkbank befestigen (Abb. 1)

• Alle vier Füße (r) sind mit Löchern (q) versehen, die eine leichte

Befestigung an der Werkbank ermöglichen. Es sind Löcher in

zwei verschiedenen Größen vorhanden, so dass unterschiedliche

Schraubengrößen verwendet werden können. Verwenden Sie eines

der beiden Löcher; es ist nicht nötig, beide Löcher zu verwenden. Es

werden Schrauben mit einem Durchmesser von 8 mm und 80 mm

Länge empfohlen. Sichern Sie Ihre Säge vor dem Arbeiten ausreichend,

damit sie sich nicht bewegen kann. Um die Mobilität Ihrer Säge zu

verbessern, können Sie sie an einer mindestens 12,5 mm starken

Sperrholzplatte befestigen. Sie können die Platte nun leicht an der

Werkbank festklemmen und wieder abnehmen, um sie anderenorts zu

befestigen.

• Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, sollten

Sie sicherstellen, dass die Befestigungsschrauben nicht aus dem

Plattenboden hervorstehen. Die Sperrholzplatte muss mit der

Auflageplatte der Werkbank bündig liegen. Bei Befestigung der Säge

auf Arbeitsflächen ist immer dafür zu sorgen, dass sie nur an den

Füßen (r), wo sich die Befestigungslöcher befinden, festgespannt

wird. Ein Festspannen der Säge an einer anderen Stelle stört den

ordnungsgemäßen Betrieb.

• Um ein Blockieren der Säge und Ungenauigkeiten beim Arbeiten zu

vermeiden, sollte das Werkzeug auf einer ebenen Fläche montiert

werden. Um ein Kippeln auf dem Untergrund zu vermeiden, ist die

Säge stabil aufzustellen. Gegebenenfalls schieben Sie dazu ein dünnes

Stück Material unter einen der Füße, bis die Säge stabil unter der

Montagefläche steht.

Anbringen des oberen Sägeblattschutzes

(Abb. 5A, 5B)

Der obere Sägeblattschutz (y) ist so konstruiert, dass er schnell und einfach

am Spaltkeil (x) angebracht werden kann, sobald die Maschine für den

Tischkreissägebetrieb eingerichtet wurde.

1. Lockern Sie die Blattschutzschraube (ll) und lassen Sie die

Blattschutzmutter (mm) im Sechskanteinsatz.

2. Während die Schutzvorrichtung waagerecht gehalten wird, richten Sie

den Schlitz hinten in der Schutzvorrichtung mit dem Spaltkeil aus.

3. Senken Sie die Schutzvorrichtung über den Spaltkeil, wobei

sichergestellt werden muss, dass der Schaft der Schraube in die

Aussparung eintritt.

4. Stecken Sie die Schraube in das Loch und ziehen Sie sie mit dem T30

Sternschlüssel fest. Die Zähne eines neuen Sägeblatts sind sehr scharf

und können gefährlich sein.

5. Überdrehen Sie die Schraube nicht. Der obere Sägeblattschutz muss

sich einfach über das Sägeblatt absenken lassen.

Einspannen des Werkstücks (ﬁ g. 17A, 17B)

WARNUNG: Ein eingespanntes Werkstück, das vor

einem Schnitt symmetrisch und sicher war, kann danach

unsymmetrisch sein. Bei unsymmetrischer Belastung kann

die Säge oder alles, worauf die Säge befestigt ist, kippen, z.B.

ein Tisch oder eine Werkbank. Bei einem Schnitt, der evtl.

unsymmetrisch wird, muss das Werkstück korrekt abgestützt

werden, stellen Sie dabei sicher, dass die Säge fest auf einer

stabilen Fläche befestigt ist. Dies könnte zu Verletzungen führen.

WARNUNG: Der Fuß der Schraubklemme muss immer

über dem Unterteil der Säge festgeklemmt werden, wenn

die Schraubklemme verwendet wird. Klemmen Sie das

Werkstück immer am Unterteil der Säge fest – und nirgendwo

sonst am Arbeitsbereich. Stellen Sie sicher, dass der Fuß

der Schraubklemme nicht am Rand des Unterteils der Säge

festgeklemmt wird.

DEUTSCH

• Verwenden Sie immer die Schlitzplatte. Verwenden Sie die Säge nicht,

wenn der Schlitz in der Schlitzplatte breiter ist als 10 mm.

• Vergewissern Sie sich, dass das zu sägende Material gesichert wurde.

• Drücken Sie die Säge beim Arbeiten nur leicht an und üben Sie nie

seitlichen Druck auf das Sägeblatt aus.

• Vermeiden Sie eine Überlastung.

• Entfernen Sie nach dem Gebrauch stets den Staub von der Maschine,

um sicherzustellen, dass die untere Schutzvorrichtung einwandfrei

funktioniert.

• Verbinden Sie beim Sägen von Holz und Holzprodukten immer eine

Spanabsaugvorrichtung, die entsprechend den geltenden Richtlinien für

Staubemissionen konstruiert ist.

BETRIEB

Bedienungsanleitung

WARNUNG: Beachten Sie stets die Sicherheitshinweise und

anwendbaren Vorschriften.

WARNUNG: Um die Gefahr schwerer Verletzungen zu

mindern, schalten Sie das Gerät aus und trennen Sie

es vom Netz, bevor Sie Einstellungen vornehmen oder

Anbaugeräte oder Zubehör anbringen oder entfernen.

Stellen Sie sicher, dass sich der Schalter in der OFF-Position

befindet. Ungewolltes Anlaufen kann Verletzungen verursachen.

Die Aufmerksamkeit der Benutzer in Großbritannien sollte auf die

„Woodworking Machines Regulations 1974“ und die daran anschließenden

Änderungen gerichtet sein.

Achten Sie bei der Aufstellung Maschine auf eine ergonomische Tischhöhe

und -stabilität. Der Standort der Maschine muss so gewählt werden, dass

der Bediener einen guten Überblick sowie genügend Platz um die Maschine

herum hat, dass er die Werkstücke ohne Einschränkung bearbeiten kann.

Stellen Sie zur Reduzierung der Auswirkungen von Vibrationen sicher, dass

die Umgebungstemperatur nicht zu gering ist, dass Maschine und Zubehör

gut gewartet sind und sich die Werkstückgröße für diese Maschine eignet.

Ein- und Ausschalten (Abb. 1)

Der Ein-/Ausschalter (a) hat eine eingebaute Null-Volt-Abschaltfunktion:

Sollte aus irgendeinem Grund die Stromzufuhr unterbrochen werden, so

muß der Schalter bewußt erneut eingeschaltet werden.

Zum Einschalten der Maschine drücken Sie die grüne Starttaste.

Zum Ausschalten der Maschine drücken Sie die rote Stopptaste.

ARBEITSLEUCHTE (ABB. 16A)

Der Ein-/Aus-Schalter der Arbeitsleuchte (d) ist von den Ein-/Aus-Schaltern

der Gehrungssäge (a) unabhängig.

Staubabsaugung (Abb. 1, 10)

Die Maschine verfügt über drei 38 mm Anschlüsse für

Spanabsaugvorrichtungen, eine davon auf der oberen

Sägeblattschutzvorrichtung (z) und zwei unten an der Rückseite (v).

• Verbinden Sie bei allen Sägevorgängen eine Spanabsaugvorrichtung,

die entsprechend den geltenden Richtlinien für Staubemissionen

konstruiert ist.

Grundschnitte

SCHNITTQUALITÄT

Saubere Schnittkanten hängen von einer Reihe von Variablen ab, wie z.B.

vom Werkstoff. Wenn für Form- und ähnliche Präzisionsarbeiten sehr glatte

Schnitte verlangt werden, empfiehlt sich die Verwendung eines scharfen

Sägeblatts (Hartmetall, 60 Zähne) bei einer niedrigen, gleichmäßigen

Schnittgeschwindigkeit.

WARNUNG: Stellen Sie sicher, dass sich das Material beim

Sägen nicht wandern kann; spannen Sie es daher gut fest.

Lassen Sie das Sägeblatt vollständig zum Stillstand kommen,

bevor Sie den Sägekopfarm heben. Wenn am hinteren

Ende des Werkstücks noch kleine Fasern oder Holzstücke

herausbrechen, kleben Sie Abdeckband auf die Stelle am Holz,

wo der Schnitt vorgenommen werden soll. Sägen Sie durch das

Band und entfernen Sie es nach dem Sägen sorgfältig.

SÄGEN IM GEHRUNGSSÄGEBETRIEB

Es ist gefährlich, ohne Schutzvorrichtung zu arbeiten. Die

Schutzvorrichtungen müssen beim Sägen immer in Position sein.

Allgemeiner Umgang

• Im Gehrungssägebetrieb wird der Sägekopf automatisch verriegelt,

wenn er sich in seiner höchsten Position befindet.

• Das Zusammendrücken des Kopfblockierungs-Freigabehebels entriegelt

den Sägekopf. Wenn der Sägekopf abwärts bewegt wird, wird die

bewegliche untere Schutzvorrichtung zurückgezogen.

• Versuchen Sie keinesfalls zu verhindern, dass die

Sägeblattschutzvorrichtung nach dem Schneiden in ihre

Ausgangsposition zurückkehrt.

• Um die maximale Schnitthöhe zu ermöglichen, bringen Sie den

Sägetisch in seine höchste Position.

• Die D27113 kann Werkstücke von bis zu 160 mm Breite mal 85

mm Höhe verarbeiten. Die richtigen Schnittkapazitäten sind den

Technischen Datenzu entnehmen. Die Länge des Werkstücks darf

ohne entsprechende Abstützung niemals die Fußbreite überschreiten.

Das Ende des Werkstücks darf ohne zusätzliche Spannvorrichtungen

niemals weniger als 160 mm vom Sägeblatt entfernt sein.

• Bringen Sie Ihre Hände während des Betriebs nicht näher als 160

mm an das Sägeblatt heran. Beim Sägen von kurzem Material

(mindestens 160 mm zur linken oder rechten Sägeblattseite), muss der

Schraubstock verwendet werden.

• Die Mindestlänge für abgeschnittenes Material beträgt 10 mm.

• Beim Sägen von Werkstücken, die länger als die Tischbreite sind,

müssen Sie sicherstellen, dass das Werkstück auf seiner gesamten

Länge stabil ist. Stützen Sie ggf. überstehende Teile des Werkstücks ab,

z.B. mit der optionalen Werkstückverlängerung.

• Beim Sägen von UPVC-Stücken sollte ein stützendes Element aus Holz

mit ergänzendem Profil unter das zu sägende Material platziert werden,

damit es ausreichend abgestützt wird.

Gerader Querschnitt (Abb. 1, 11)

1. Lösen Sie die Feststellknöpfe (bb, e) und bewegen Sie die Tischplatte in

ihre höchste Position. Arretieren Sie beide Knöpfe.

2. Lösen Sie den Gehrungsknopf (m) los und drücken Sie die

Gehrungsarretierung (n), um den Gehrungsarm (l) freizugeben.

3. Lassen Sie die Gehrungsarretierung an der 0˚-Position einrasten und

ziehen Sie den Gehrungsknopf an.

4. Legen Sie das zu sägende Holzstück gegen den Anschlag (h, p).

5. Halten Sie den Bediengriff (b) fest und drücken Sie den

Kopfblockierungs-Freigabehebel (c) herein, um den Kopf freizugeben.

6. Schalten Sie die Maschine ein und lassen Sie das Sägeblatt seine volle

Geschwindigkeit erreichen.

7. Drücken Sie den Kopf herunter, so dass das Sägeblatt das Holz sägen

kann und in die Kunststoffschlitzplatte (j) eingreift.

8. Nach Beendigung des Schnittes schalten Sie die Maschine aus und

warten Sie, bis das Sägeblatt vollkommen stillsteht, bevor Sie den Kopf

in die obere Ruhelage zurückstellen.

Sägen kleiner Stücke (Abb. 1)

Der obere Teil der linken Seite des Anschlags (p) kann so eingestellt werden,

dass kleine Stücke beim Sägen bestmöglich gestützt werden.

1. Heben Sie den Sägekopf in seine höchste Position.

2. Lösen Sie den Feststellknopf an der linken Seite des Anschlags (u).

3. Befestigen Sie den linken Anschlag so nah wie möglich am Sägeblatt.

4. Drehen Sie den Knopf gut fest.

Gehrungsquerschnitt (Abb. 1, 12)

1. Lösen Sie den Gehrungsknopf (m) los und drücken Sie die

Gehrungsarretierung (n), um den Gehrungsarm (l) freizugeben. Bewegen

Sie den Gehrungsarm im benötigten Winkel nach links oder rechts.

2. Die Gehrungsarretierung rastet sowohl links als auch rechts automatisch

bei 10˚, 15˚, 22,5˚, 31,62˚, 45˚ und 50˚ ein. Wenn ein dazwischen

liegendes Winkelmaß benötigt wird, halten Sie den Kopf gut fest und

arretieren Sie ihn an der Stelle durch Festziehen des Gehrungsknopfes.

3. Vergewissern Sie sich vor dem Sägen immer, dass der Gehrungsknopf

gut festgezogen ist.

ENGLISH

1. Loosen the blade locking screw (nn) for the outside arbor collar (oo) and

rotate the blade(f) a quarter turn.

2. Retighten the blade locking screw and check to see if the blade has any

wobble.

3. Repeat these steps until the blade wobble has been eliminated.

Adjustments for Mitre Saw Mode

Your mitre saw was accurately adjusted at the factory. If readjustment due

to shipping and handling or any other reason is required, follow the steps

below to adjust your saw. Once made, these adjustments should remain

accurate.

CHANGING FROM SAW BENCH TO MITRE SAW MODE (FIG. 1, 2)

To Raise the Saw Head to its Highest Position

– Push down on the saw bench table (w) and hold out the lock-down

pin(cc).

– Still holding the saw bench table, release the downward pressure and

allow the saw head to rise to its full height.

CHECKING AND ADJUSTING THE BLADE TO THE FENCE (FIG. 1, 7A, 7B)

1. Loosen the mitre knob (m) and depress the mitre latch (n) to release the

mitre arm (l).

2. Swing the mitre arm until the latch locates it at the 0° mitre position. Do

not tighten the knob.

3. Pull down the saw head until the blade just enters the saw kerf (k).

4. Place a square (rr) on the fixed table (i) and up against the blade (f).

5. Tighten the mitre knob securely.

WARNING: Do not touch the tips of the blade teeth with the

square.

6. If adjustment is required, proceed as follows:

– Loosen the mitre scale screws (ss) and move the scale/mitre

arm assembly left or right until the blade is at 90° to the fence as

measured with the square.

– Retighten the screws (ss). Pay no attention to the reading of the

mitre pointer at this point.

ADJUSTING THE MITRE POINTER (FIG. 7B)

1. Loosen the mitre knob (m) and depress the mitre latch (n) to release the

mitre arm (l).

2. Move the mitre arm to set the mitre pointer (tt) to the zero position, as

shown in figure 7B.

3. Observe the pointer (tt) and mitre scale (o). If the pointer does not

indicate exactly zero, loosen the mitre pointer screw (uu), move the

pointer to read 0° and tighten the screw.

4. Tighten mitre knob (m) securely.

CHECKING AND ADJUSTING THE BLADE TO THE TABLE (FIG. 1, 3, 7C, 7D)

1. Loosen the bevel clamp handle (jj).

2. Press the saw head to the right to ensure it is fully vertical and tighten

the bevel clamp handle.

3. Pull down the head until the blade just enters the saw kerf (k).

4. Place a square (rr) against the left side of the fence and blade (f).

WARNING: Do not touch the tips of the blade teeth with the

square.

5. If adjustment is required, proceed as follows:

– Loosen the bevel clamp handle (jj) and turn the vertical position

adjustment stop screw (xx) (using the T30 star wrench) in or out until

the blade is at 90° to the table as measured with the square.

– If the bevel pointer (dd) does not indicate zero on the bevel scale

(ee), loosen the screw (ww) that secures the pointer and move the

pointer as necessary.

6. Tighten bevel clamp handle (jj) securely.

ADJUSTING THE FENCE (FIG. 1)

The upper part of the left side of the fence can be adjusted to the left to

provide clearance, allowing the saw to bevel to a full 45° left.

To Adjust the Fence

1. Loosen the left-side fence clamping knob (u) and slide the fence (p) to

the left.

2. Make a dry run with the saw switched off and check for clearance.

Adjust the fence to be as close to the blade as practical to provide

maximum workpiece support, without interfering with the up and down

movement of the arm.

3. Tighten the knob securely.

WARNING: The fence guide groove (t) can become clogged

with sawdust. Using low pressure air, blow dirt and dust to clear

the fence guide groove.

CHECKING AND ADJUSTING THE BEVEL ANGLE (FIG. 7C, 7D)

1. Loosen the left side fence clamping knob (u) and slide the upper part of

the left side fence to the left as far as it will go.

2. Loosen the bevel clamp handle (jj) and move the saw head all the way

to the left. This is the 45° bevel position.

3. If adjustment is required, proceed as follows:

– Turn the bevel adjust stop screw (v v) using the T30 star wrench in or

out as necessary until the bevel pointer (dd) indicates 45°.

WARNING: While performing this adjustment, it is advisable to

take the weight of the saw head by holding it. This will make it

easier to turn the adjustment screw.

Adjustments for Saw Bench Mode

CHANGING FROM MITRE SAW TO SAW BENCH MODE (FIG. 1, 2)

1. Put the blade into 0˚ cross-cut position with the mitre knob (m) secured.

2. Lock the saw head into its lowest position by pressing the head lock-up

release lever (c) to lower the head, then push the head lock-down pin

(cc) into place.

3. To fit the parallel rip fence (zz), refer to Mounting and Adjusting the

Parallel Rip Fence.

ADJUSTING THE RIVING KNIFE (FIG. 1, 8A, 8B)

The correct position is for the top of the riving knife (x) to be no more than

2mm below the highest tooth of the blade and the body of the radius to be

a maximum of 5 mm from the tips of the saw blade teeth.

1. Raise the saw head to its highest position.

2. Set the saw bench table halfway to access the two screws which are

holding the riving knife.

3. Loosen the 2 screws (yy) with the T40 star wrench to allow the riving

knife to move up and down.

4. Slide the riving knife (x) either up or down until the correct position is

attained.

5. Retighten the two screws (yy) firmly.

ADJUSTING THE SAW BENCH TABLE (FIG. 1, 2)

The table (w) slides up and down manually and is held at the required height

with two locking knobs.

1. Loosen table locking knobs 1 and 2 (bb, e), but do not remove them.

2. Set the table to the height needed.

3. First, tighten table locking knob 1 (bb), then secure the table in position

with table locking knob 2 (e).

MOUNTING AND ADJUSTING THE PARALLEL RIP FENCE (FIG. 1, 9A–9C)

1. Adjust the saw bench table (w) to its lowest position. Refer to Adjusting

the Saw Bench Table.

2. Slide the rip fence assembly bracket (a3) on from the right. The

clamping plate engages behind the front edge of the table.

3. Raise the blade guard and slide the parallel rip fence (zz) up against the

blade.

4. Push the rip fence assembly lever (a2) down to secure the fence in

place.

5. Check that the fence (zz) is parallel to the blade.

6. If adjustment is required, proceed as follows:

– Loosen the rip fence assembly adjustment knob (a1) fastening the

fence bracket to the fence support (a7).

– Adjust the fence so that it is parallel to the blade by checking the

distance between the blade and the fence at the front and rear of the

blade.

– When the adjustment has been carried out, re-tighten the adjustment

knob and check again that the fence is parallel to the blade.

Produkt Specifikationer

Mærke:	DeWalt
Kategori:	Sav
Model:	D27113
Bredde:	600 mm
Dybde:	500 mm
Højde:	485 mm
Vægt:	19500 g
Indgangseffekt:	- W
Strømkilde:	Vekselstrøm
Tomgang (maks.):	3300 rpm
Lydeffektniveau:	103 dB
Lydtryksniveau:	97 dB
Blad, diameter:	305 mm
Klinge boring:	30 mm
Skæredybde (maks):	51 mm
Gering, indstilling (venstre):	50 °
Gering, indstilling (højre):	50 °
