DC820
DC822
DC825
DC827
DC830
DC832
DC835
DC837
DC840
DC845
www. .eu
2
Dansk (oversat fra original brugsvejledning) 3
Deutsch (übersetzt von den originalanweisungen) 16
English (original instructions) 30
Español (traducido de las instrucciones originales) 42
Français (traduction de la notice d’instructions originale) 56
Italiano (tradotto dalle istruzioni originali) 70
Nederlands (vertaald vanuit de originele instructies) 84
Norsk (oversatt fra de originale instruksjonene) 98
Português (traduzido das instruções originais) 110
Suomi (käännetty alkuperäisestä käyttöohjeesta) 124
Svenska (översatt från de ursprungliga instruktionerna) 136
Türkçe (orijinal talimatlardan çevrilmiştir) 149
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 163
Copyright DEWALT
1
i
Figure 1
Figure 2
AB
Figure 3
j
b
c
a
i
d
g
h
h
k
l
2
Figure 6
Figure 4
c
d
Figure 5
e
f
m
DANSK
4
Vibrationsniveauet i dette informationsark er blevet
målt i overensstemmelse med en standardiseret
test, som er oplyst i EN 60745 og kan bruges til
at sammenligne et værktøj med et andet. Det kan
bruges til foreløbig vurdering af eksponeringen.
ADVARSEL: Det erklærede
vibrationsniveau gælder for
værktøjets hovedanvendelsesformål.
Vibrationsniveauet kan imidlertid variere,
hvis værktøjet anvendes til andre formål
eller ved ringe vedligeholdelse. Dette
kan lede til en betydelig forøgelse i
eksponeringsniveauet over den samlede
driftsperiode.
Et skøn over vibrationsudsættelsen
skal tage højde for tiden, hvor
værktøjet er slukket eller tændt uden
at blive brugt. Dette kan mindske
eksponeringsniveauet over den samlede
driftsperiode.
Identificer yderligere
sikkerhedsforanstaltninger, der skal
beskytte brugeren mod vibrationer,
såsom: vedligeholdelse af værktøjet og
dets tilbehør, hold hænderne varme og
etablering af arbejdsrutiner.
Batteripakke DE9180 DE9181 DE9503 DE9140 DE9502 DE9501 DE9141
Batteritype Li-Ion Li-Ion NiMH Li-Ion NiMH NiMH Li-Ion
Spænding VDC 18 18 18 14,4 14,4 12 14,4
Kapacitet Ah 2,0 1,1 2,6 2,0 2,6 2,6 1,1
Vægt kg 0,68 0,45 1,0 0,58 0,86 0,69 0,40
Oplader DE9130 DE9135
Forsyningsspænding V
AC 230 230
Batteritype NiCd/NiMH NiCd/NiMH/Li-Ion
Anslået opladetid min 30 40
(2,0 Ah batteripakker) (2,0 Ah batteripakker)
Vægt kg 0,52 0,52
Sikringer:
Europa 230 V værktøjer 10 A, lysnet
Defi nitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver
sikkerhedsniveauet for hvert enkelt signalord.
Læs vejledningen og vær opmærksom på disse
symboler.
FARE: Angiver en umiddelbart
farlig situation, der medmindre den
undgås, vil resultere i død eller alvorlig
personskade.
ADVARSEL: Angiver en potentielt farlig
situation, der medmindre den undgås,
kunne resultere i død eller alvorlig
personskade.
FORSIGTIG: Angiver en potentielt farlig
situation, der medmindre den undgås,
kan resultere i mindre eller moderat
personskade.
BEMÆRK: Angiver en handling,
der ikke er forbundet med
personskade, men som kan
resultere i produktskade.
Angiver risiko for elektrisk stød.
Angiver brandfare.
Vibration totalværdier (triax vektorsum) fastlagt i henhold til EN 60745:
Vibration
emissionsværdi m/s² 9,7 9,7 13,7 13,7 9,7 9,7 13,7 13,7 9,7 13,7
Usikkerhed K m/s² 2,3 2,3 5,3 5,3 2,3 2,3 5,3 5,3 2,3 5,3
DANSK
5
EF-overensstemmelseserklæring
MASKINDIREKTIV
DC820, DC822, DC825, DC827, DC830, DC832, DC835,
DC837, DC840, DC845
DEWALT erklærer, at produkterne beskrevet under
Tekniske data er udformet i overensstemmelse
med: 2006/42/EF, EN 60745-1, EN 60745-2-2.
Disse produkter overholder også direktivet
2004/108/EF. Kontakt DEWALT på følgende adresse
for yderligere oplysninger eller se bagsiden af
manualen.
Undertegnede er ansvarlig for kompilering af den
tekniske fil og udsteder denne erklæring på vegne
af DEWALT.
Horst Grossmann
Vicepræsident for Maskinteknik og Produktudvikling
DEWALT, Richard-Klinger-Straße 11,
D-65510, Idstein, Tyskland
01.10.2009
ADVARSEL: Læs
instruktionsvejledningen for at reducere
risikoen for personskader.
Generelle sikkerhedsadvarsler for
elektrisk værktøj
ADVARSEL! Læs alle
sikkerhedsadvarsler og instruktioner
Mangel på at følge advarsler
og instruktioner kan resultere i
elektrisk stød, brand og/eller alvorlig
personskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER
TIL FREMTIDIG REFERENCE
Udtrykket “elektrisk værktøj" i advarslerne henviser
til elektrisk værktøj tilsluttet lysnettet (med el-ledning)
eller batteridrevet elektrisk værktøj (uden el-ledning).
1) SIKKERHED I ARBEJDSOMRÅDET
a) Sørg for, at arbejdsområdet er rent og vel
oplyst. Rodede eller mørke områder giver
anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en
eksplosionsfarlig atmosfære, f.eks. ved
tilstedeværelse af brændbare væsker,
gasser eller støv. Elektrisk værktøj skaber
gnister, der kan antænde støvet eller
dampene.
c) Hold børn og omkringstående på afstand
når der anvendes elektrisk værktøj.
Distraktioner kan medføre, at du mister
kontrollen.
2) ELEKTRISK SIKKERHED
a) Stik på elektrisk værktøj skal passe
til stikkontakten. Stikket må aldrig
modificeres på nogen måde. Undlad
at bruge adapterstik sammen med
jordforbundet elektrisk værktøj.
Umodificerede stik og dertil passende
stikkontakter reducerer risikoen for elektrisk
stød.
b) Undgå kropskontakt med jordforbundne
overflader, såsom rør, radiatorer, komfurer
og køleskabe. Der er øget risiko for elektrisk
stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for
regn eller våde forhold. Hvis der trænger
vand ind i et elektrisk værktøj øges risikoen
for elektrisk stød.
d) Undlad at udsætte ledningen for overlast.
Brug aldrig ledningen til at bære,
trække værktøjet eller trække det ud af
stikkontakten. Hold ledningen borte fra
varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede
ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs
skal der anvendes en forlængerledning,
som er egnet til udendørs brug. Brug af
en ledning der er egnet til udendørs brug
reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område,
benyt en strømforsyning, der er beskyttet
af en fejlstrømsafbryder. Ved at benytte
en fejlstrømsafbryder reduceres risikoen for
elektrisk stød.
3) PERSONLIG SIKKERHED
a) Vær opmærksom, pas på hvad du
foretager dig, og brug sund fornuft, når
du benytter et elektrisk værktøj. Brug
ikke elektrisk værktøj, når du er træt
eller påvirket af narkotika, alkohol eller
medicin. En øjebliks uopmærksomhed
under anvendelse af et elektrisk værktøj kan
forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær
altid beskyttelsesbriller. Sikkerhedsudstyr
såsom støvmaske, skridsikre sikerhedssko,
DANSK
8
FORSIGTIG: Under visse
omstændigheder, når opladeren
er sluttet til ledningsnettet, kan
de fritliggende opladerkontakter
inde i opladeren blive kortsluttet
af udefra kommende materialer.
Udefra kommende materialer, som
kan lede strøm, som f.eks. ståluld,
aluminiumsfolie, eller ophobede
metalpartikler og lignende, skal holdes
i sikker afstand fra opladerens hulrum.
Tag altid opladeren ud af strømstikket,
når der ikke er et batteri i opladeren.
Tag opladeren ud af strømstikket før
rengøring.
• Forsøg ALDRIG at oplade batteripakken
med andre opladere end dem, der er vist
her i vejledningen. Opladeren og batteripakken
er konstrueret, så de fungerer som en enhed.
• Disse opladere er ikke beregnet til
anden brug end opladning af DEWALT
genopladelige batterier. Anden anvendelse
kan medføre brandfare, fare for elektrisk stød og
eventuel livsfare.
• Opladeren må ikke udsættes for regn eller
sne.
• Træk altid i stikket og ikke i ledningen, når
opladeren skal kobles fra ledningsnettet.
Herved reduceres risikoen for at beskadige stik
og ledning.
• Sørg for at anbringe ledningen, så den ikke
trædes på, rykkes i, eller på anden måde
udsættes for skade eller overlast.
• Anvend kun en forlængerledning, hvis det
er absolut nødvendigt. Fejlagtig brug af
forlængerledninger kan medføre brandfare samt
fare for elektrisk stød og eventuel livsfare.
• En forlængerledning skal for at være sikker
have tilstrækkelig ledningsstørrelse (AWG
eller American Wire Gauge). Jo mindre
ledningsmålet er, desto større kapacitet har
kablet. Dvs. et str. 16 har mere kapacitet end et
str. 18. Ved brug af flere forlængerledninger skal
man i det mindste sørge for, at de alle har den
minimale ledningsstørrelse.
• Placer aldrig andre genstande oven
på opladeren, og placer aldrig
opladeren på et blødt underlag, som
kan blokere ventilationshullerne og
føre til overophedning. Placer ikke
opladeren i umiddelbar nærhed af andre
varmekilder. Opladeren ventileres gennem
ventilationshullerne i husets top og bund.
• Opladeren må ikke bruges når ledning eller
stik er beskadiget — udskift straks ledning og
stik.
• Opladeren må ikke bruges hvis den har
været udsat for hårde stød, er blevet tabt
eller på anden måde er blevet beskadiget.
Opladeren skal indleveres til et autoriseret
serviceværksted.
• Skil ikke opladeren ad. Aflever den til et
autoriseret servicecenter for service eller
reparation. Ukorrekt samling kan medføre
brandfare eller fare for elektrisk stød og eventuel
livsfare.
• Afbryd opladeren fra strømstikket før
eventuel rengøring. Herved undgås risiko
for elektrisk stød. Det er ikke nok at fjerne
batteripakken.
• Forsøg ALDRIG at sammenkoble 2 opladere.
• Opladeren er konstrueret til at fungere med
en standard 230V strømforsyning. Forsøg
ikke at anvende en anden spænding. Dette
gælder ikke for bilopladeren.
GEM DISSE INSTRUKTIONER
Opladere
DE9130 opladeren accepterer 7,2–18 V NiCd og
NiMH batterier.
DE9135 opladeren accepterer 7,2–18 V NiCd, NiMH
or Li-Ion batterier.
Disse opladere skal ikke justeres og er konstrueret til
nem betjening.
Opladningsprocedure (fi g. 2)
FARE: Fare for livsfarligt elektrisk stød.
Opladningsterminaler er forsynet
med 230 volt spænding. Berør aldrig
kontaktflader med strømførende
genstande. Fare for elektrisk stød og
mulig livsfare.
1. Forbind opladeren (j) med en passende
stikkontakt inden isætning af batteripakken.
2. Isæt batteripakken (h) i opladeren. Det røde
(opladnings-) lys blinker uophørligt som tegn på,
at opladningsprocessen er startet.
3. Når batteriet er opladet, lyser den røde indikator
TÆNDT konstant. Pakken er fuldt opladet
og kan anvendes med det samme eller blive
siddende i opladeren.
BEMÆRK: For at sikre maksimal ydelse og levetid
for NiCd-, NiMH- og Li-Ion-batterier skal batteriet
oplades minimum 10 timer før første brug.
DANSK
10
SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR
LITHIUM-ION (LI-ION)
• Brænd ikke batteripakken, selv hvis den
er svært beskadiget eller helt opslidt.
Batteripakken kan eksplodere i en brand. Giftige
dampe og materialer dannes ved forbrænding
af lithium-ion batteripakker.
• Hvis indholdet af et batteri kommer i kontakt
med huden, vask omgående området
med mild sæbe og vand. Hvis batterivæske
kommer i øjnene, lad vand løbe over det åbne
øje i 15 minutter, eller indtil irritationen ophører.
Hvis det er nødvendigt at søge lægehjælp,
består batterielektrolytten af en blanding af
flydende organiske karbonater og lithiumsalte.
• Indholdet af åbnede battericeller kan
forårsage luftvejlsirritation. Flyt til frisk luft. Søg
lægehjælp, hvis symptomerne vedvarer.
ADVARSEL: Fare for brandskader.
Batterivæske kan være antændelig ved
udsættelse for gnister eller flammer.
Batterihætte (fi g. 3)
En beskyttende batterihætte medfølger til at dække
kontakterne på en udtaget batteripakke. Uden den
beskyttende hætte på plads er der risiko for, at
løse metalgenstande kan kortslutte kontakterne,
forårsage brandfare og beskadige batteripakken.
1. Tag batterihætten af, før batteripakken sættes i
opladeren eller værktøjet (fig. 3A).
2. Sæt beskyttelseshætten over kontakterne
straks efter udtagning af batteripakken fra
opladeren eller værktøjet (fig. 3B).
ADVARSEL: Sørg for, at den
beskyttende batterihætte er på plads,
inden en batteripakke, som ikke er i
brug, opbevares eller transporteres.
Batteripakke
BATTERITYPE
DC820, DC822, DC825 og DC827 kører på
18 volt batteripakker.
DC830, DC832, DC835 og DC837 kører på
14,4 volt batteripakker.
DC840 og DC845 kører på 12 volt batteripakker.
Anbefalet opbevaring
1. Det bedste opbevaringssted er køligt og tørt,
og udsættes ikke for direkte sollys og ekstrem
varme eller kulde. For optimal batteriydelse
og levetid bør batteripakker opbevares ved
stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at
opbevare en fuldt opladet batteripakke et
køligt, tørt sted uden for opladeren for optimale
resultater.
BEMÆRK: Batteripakker bør ikke opbevares helt
tømt for opladning. Batteripakken skal genoplades
før brug.

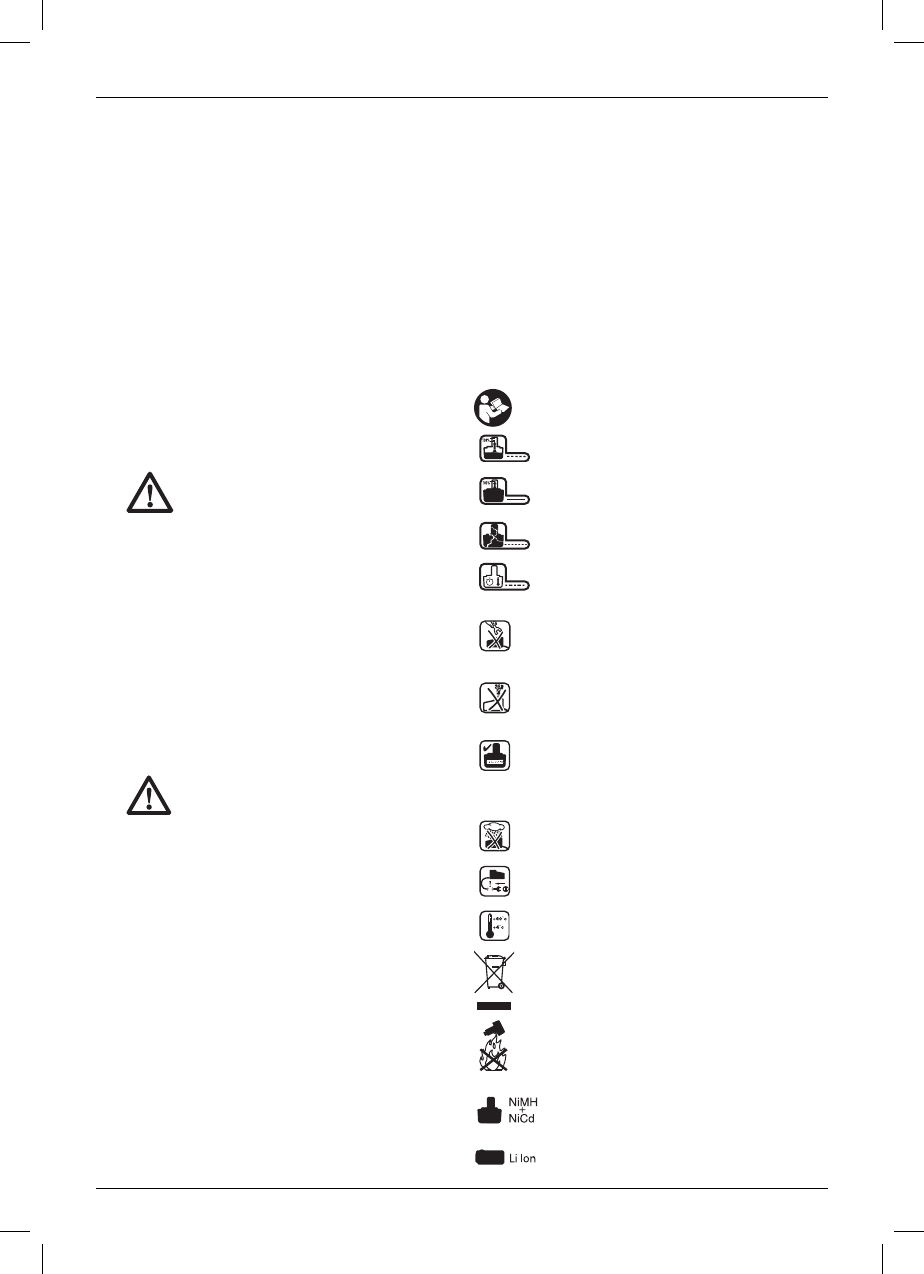

Mærkater på oplader og
batteripakke

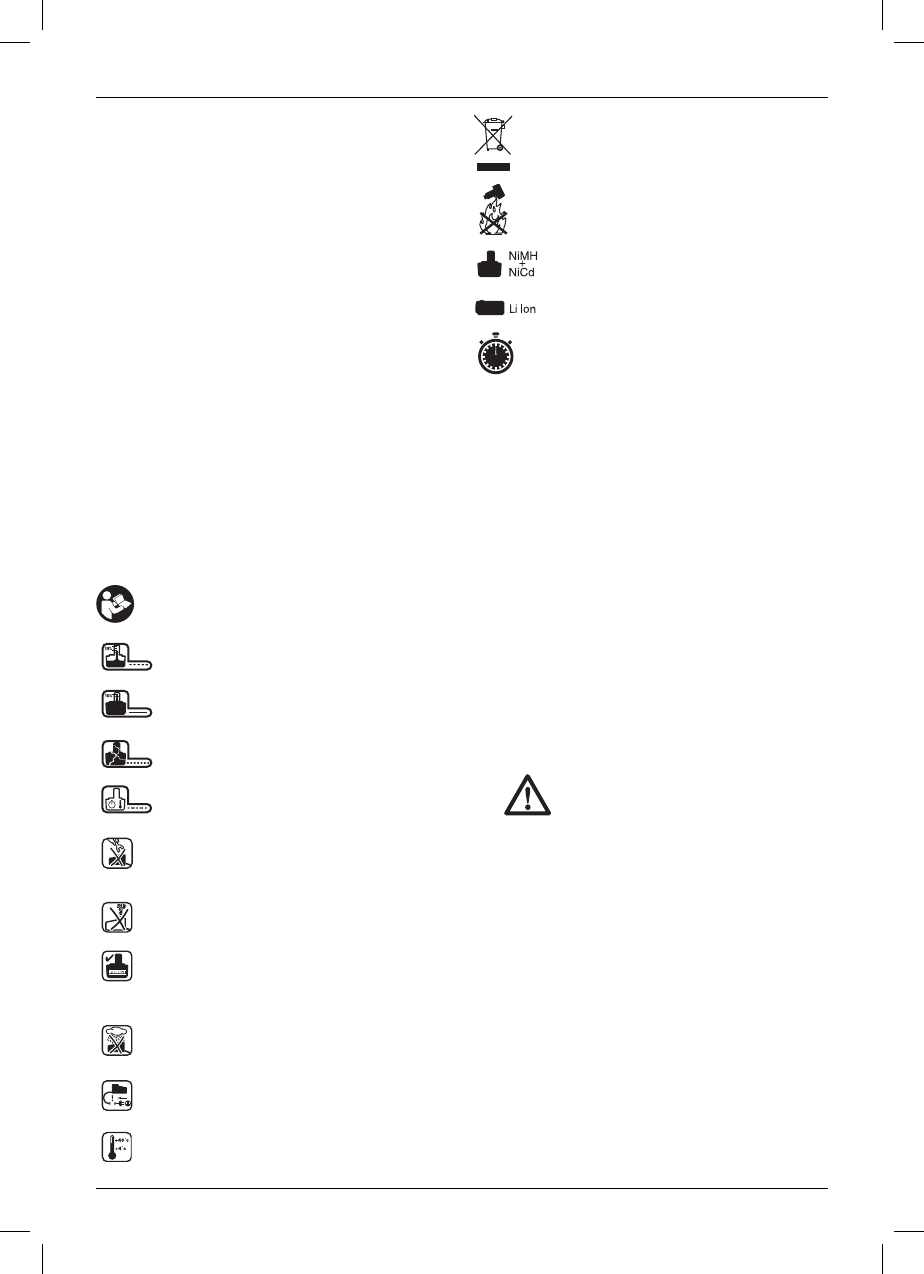

Ud over de piktogrammer, der anvendes i denne
vejledning, viser mærkaterne på opladeren og
batteripakken følgende piktogrammer:
Læs brugsvejledningen før brug.
Batteri oplader.
Batteri opladet.
Batteri defekt.
Forsinkelse ved varm/kold batteripakke.
Berør aldrig kontaktflader med
strømførende genstande.
Undlad at oplade beskadigede
batteripakker.
Brug kun med DEWALT-batteripakker,
andre typer risikerer at sprænges, hvilket
kan forårsage person- eller materiel
skade.
Må ikke udsættes for vand.
Udskift straks defekter ledninger.
Oplad kun mellem 4 °C og 40 °C.
Bortskaf batteripakken på en
miljøforsvarlig måde.
Brænd ikke NiMH, NiCd+ og Li-Ion
batteripakker.
Kan oplade NiMH og NiCd batteripakker.
Oplader Li-Ion batteripakker.
DANSK
11
Se tekniske data for opladetid.
Indhold
Pakken indeholder:
1 ledningsfri slagboremaskine/-nøgle
2 batteripakker
1 oplader
1 brugsvejledning
1 sprængbillede
BEMÆRK: Batteripakker og opladere medfølger
ikke ved N-modeller.
• Undersøg, om værktøjet, dele eller tilbehør er
blevet beskadiget under transporten.
• Denne vejledning skal læses og forstås
omhyggeligt inden brugen.
Beskrivelse (fi g. 1–5)
ADVARSEL: Man må aldrig modificere
elektrisk værktøj eller nogen del
deraf. Det kan medføre person- eller
ejendomsskade.
TILTÆNKT BRUG
Disse kraftige slagnøgler/-boremaskiner er
konstrueret til professionelle slagskrueapplikationer.
Slagfunktionen gør dette værktøj særlig anvendeligt
til iskruning i træ, metal og beton.
MÅ IKKE bruges ved høj fugtighed eller under
forhold, hvor der er brændbare væsker eller gasser
til stede.
Disse slagnøgler/-boremaskiner er professionelle
elektriske værktøjer. LAD IKKE børn komme i
kontakt med værktøjet. Uerfarne brugere må kun
bruge værktøjet under overvågning.
a. Afbryder
b. Frem/tilbage knap
c. Muffe
d. 1/4 tomme sekskantet lynfrakoblingspatron
e. Stoppestift
f. Ambolt
g. Lygte
h. Batteripakke
i. Batteriudløsningsknapper
Elektrisk sikkerhed
Den elektriske motor er konstrueret til bare én
spænding. Kontrollér altid, at batteripakken svarer
til spændingen på mærkepladen. Kontrollér
også, at spændingen på din oplader svarer til din
el-netspænding.
Din DEWALT-oplader er dobbeltisoleret
i overensstemmelse med EN 60335.
Derfor kræves der ingen jordledning.
Hvis strømledningen er beskadiget, skal den
erstattes af en specialfremstillet ledning, der fås
gennem DEWALT‘s serviceorganisation.
Brug af forlængerledning
Der bør ikke benyttes en forlængerledning,
medmindre det er absolut nødvendigt. Brug
en godkendt forlængerledning, der er egnet til
strømforsyningen til din oplader (se Tekniske
data). Den minimale lederstørrelse er 1 mm2; den
maksimale længde er 30 m.
Ved brug af en kabeltromle skal kablet altid rulles
helt ud.
SAMLING OG JUSTERING
ADVARSEL: Inden samling og justering
skal batteripakken altid tages ud. Sluk
altid for værktøjet, inden batteripakken
isættes eller tages ud.
ADVARSEL: Brug kun DEWALT
batteripakker og opladere.
Isætning og udtagning af
batteripakken i værktøjet (fi g. 2)
ADVARSEL: For at undgå risiko for
alvorlig personskade skal værktøjet
slukkes og batteripakken tages
ud, før der foretages justeringer eller
der afmonteres/monteres værktøjsdele
eller tilbehør. En utilsigtet opstart kan
forårsage personskade.
BEMÆRK: Kontrollér, at batteripakken er helt
opladet.
SÅDAN INSTALLERES BATTERIPAKKEN I VÆRKTØJETS
HÅNDTAG
1. Sæt værktøjets base ud for hakket i
værktøjshåndtaget (fig. 2).
2. Skub batteripakken godt ind i håndtaget, indtil
du kan høre, at låsen smækker på plads.
SÅDAN FJERNES BATTERIPAKKEN FRA VÆRKTØJET
1. Tryk på batteriudløsningsknapperne (i) og træk
med et fast greb batteripakken ud af værktøjets
håndtag.
2. Sæt batteripakken i opladeren som beskrevet i
afsnittet om opladere i denne vejledning.
DANSK
12
Bæltekrog (ekstraudstyr) (fi g. 1)
ADVARSEL: For at reducere risikoen
for alvorlig personskade SKAL
DU IKKE ophænge værktøj over
hovedet eller lade genstande hænge
i bæltekrogen. Hæng KUN værktøjets
bæltekrog fra et arbejdsbælte.
ADVARSEL: For at reducere risikoen
for alvorlig personskade skal du
sørge for, at skruen (l), der holder
bæltekrogen, sidder godt fast.
Dit værktøj er eventuelt udstyret med en bæltekrog
(k). Bæltekrogen giver mulighed for at hænge
værktøjet i værktøjsbæltet, så du kan bruge begge
hænder.
Bæltekrogen kan sættes på begge sider af værktøjet
for at tilpasse sig højre- og venstrehåndede brugere.
Hvis man slet ikke ønsker den, kan man fjerne
krogen fra værktøjet.
For at fjerne bæltekrogen skal du fjerne skruen
(l), der holder bæltekrogen på plads, og derefter
påsætte den igen på den modsatte side. Sørg altid
for at fastgøre skruen til et moment på 0,6-0,8 Nm,
når bæltekrogen monteres på maskinen.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid
sikkerhedsvejledningen og de gældende
regler.
ADVARSEL: For at reducere risikoen
for personskade skal du slukke
for værktøjet og afbryde det fra
strømkilden, inden der foretages
justeringer, eller der fjernes/
monteres tilbehør eller ekstraudstyr.
Korrekt håndposition (fi g. 6)
ADVARSEL: For at reducere risikoen
for personskade skal du ALTID anvende
den rette håndposition som vist.
ADVARSEL: For at reducere risikoen
for alvorlig personskade skal du ALTID
holde godt fast i tilfælde af en pludselig
reaktion.
Korrekt håndposition kræver én hånd på
hovedhåndtaget (m), som vist.
Afbryder med variabel hastighed
(fi g. 1)
Der tændes for værktøjet ved at sammenklemme
afbryderen (a).
Der slukkes for værktøjet ved at slippe afbryderen.
Dit værktøj er forsynet med en bremse. Patronen
standser, når afbryderen slippes helt.
Brug lavere hastigheder til start af huller uden
midterstanse, boring i metaller eller plastik,
eller iskruning af skruer. For at give værktøjet
så lang levetid som muligt bør den variable
hastighed kun anvendes til at starte huller eller til
fastgørelsesanordninger.
BEMÆRK: Kontinuerlig anvendelse i området for
variabel hastighed anbefales ikke. Det kan beskadige
afbryderen og bør undgås.
Frem/tilbage knap (fi g. 1)
En frem/tilbage knap (b) bestemmer værktøjets
retning og fungerer også som låseknap.
Vælg fremadrettet rotation ved at slippe
afbryderen og trykke frem/tilbage knappen på højre
side af værktøjet ned.
Vælg omvendt rotation ved at trykke frem/tilbage
knappen på venstre side af værktøjet ned.
Midterstillingen for frem/tilbage knappen låser
værktøjet i den slukkede stilling. Sørg for at
afbryderen er sluppet, når frem/tilbage knappens
position ændres.
BEMÆRK: Den første gang værktøjet skal køre
efter ændring af rotationsretningen, kan man høre
et klik ved opstarten. Det er helt normalt og betyder
ikke, at der er et problem.
Lygte (fi g. 1)
Der er en lygte (g) lige over afbryderen (a). Lygten
aktiveres, når afbryderen trykkes ind.
BEMÆRK: Lygten er til oplysning af det nærmeste
arbejdsområde og er ikke beregnet til at fungere
som lommelygte.
Lynfrakoblingspatron (fi g. 4)
DC825, DC827, DC835, DC837, DC845
BEMÆRK: Patronen accepterer kun 1/4 tomme
sekskanttilbehør.
Sæt afbryderen i den aflåste (midterste) position eller
fjern batteripakken inden udskiftning af tilbehør.

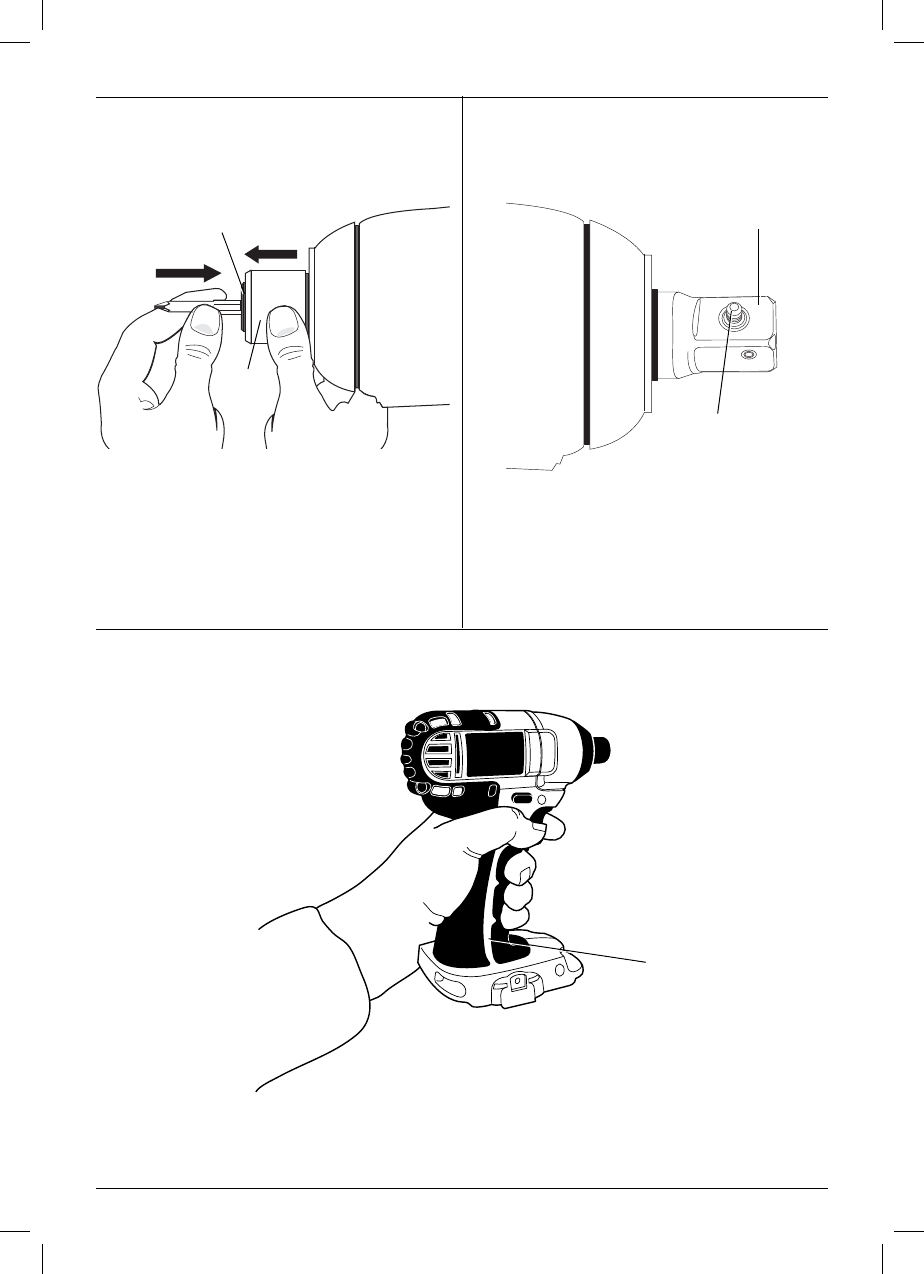

Tilbehør installeres ved at trække patronens
muffe (c) væk fra værktøjets forreste del, indsætte
tilbehøret og slippe muffen. Tilbehøret er låst på
plads.
DANSK
13
Tilbehør fjernes ved at trække patronens muffe
væk fra værktøjets forreste del. Fjern tilbehøret og
slip muffen.
Ambolt med støttestift (fi g. 5)
DC820, DC822, DC830, DC832, DC840
Sæt afbryderen i den aflåste (midterste) position eller
fjern batteripakken inden udskiftning af tilbehør.
Installer en borholder på ambolten ved at
bringe hullet på siden af borholderen på linie med
støttestiften (e) på ambolten (f). Pres borholderen
på indtil støttestiften griber fat i hullet. Det kan være
nødvendigt at holde støttestiften nede for at hjælpe
med installation af borholderen.
FORSIGTIG: Brug kun slagborholdere.
Andre borholdere kan ødelægges og
forårsage en farlig situation. Efterse
borholderen inden brug for at sikre, at
den ikke har revner.
En borholder kan fjernes ved at presse
støttestiften ned gennem hullet og trække
borholderen af.
Anvendelse
Dit slagværktøj producerer følgende
udgangsmoment:
Kat. nr. Fod-pund Tommer-pund Nm
DC820 145 1740 195
DC822 145 1740 195
DC825 111 1330 150
DC827 111 1330 150
DC830 135 1620 180
DC832 135 1620 180
DC835 103 1240 140
DC837 103 1240 140
DC840 120 1440 160
DC845 96 1150 130
FORSIGTIG: Sørg for at
fastgørelsesanordning og/eller -system
kan modstå det momentniveau, som
værktøjet genererer. For voldsomt
drejningsmoment kan resultere i person-
eller materielle skader.
1. Anbring borholderen i fastgørelsesanordningens
kerne. Hold værktøjet rettet lige mod
fastgørelsesanordningen.
2. Tryk afbryderen ind for at starte driften. Efterprøv
altid drejningsmomentet med en momentnøgle,
da fastgørelsesmomentet påvirkes af mange
faktorer, inklusive følgende:
• Spænding: Lav spænding, pga. et
næsten opbrugt batteri, vil reducere
fastgørelsesmomentet.
• Størrelse af borholder: Hvis der
ikke anvendes en korrekt størrelse
borholder, vil det medføre en reduktion i
fastgørelsesmoment.
• Boltstørrelse: Større boltdiametre kræver
generelt et større fastgørelsesmoment.
Fastgørelsesmoment vil også
variere i henhold til længde, grad og
drejningsmomentkoefficient.
• Bolt: Sørg for at alle gevind er fri for
rust og andre materialer, så et korrekt
fastgørelsesmoment kan anvendes
• Materiale: Typen af materiale og
materialets overfladebehandling påvirker
fastgørelsesmoment.
• Fastgørelsestid: Længere fastgørelsestider
resulterer i øget fastgørelsesmoment.
Længere end anbefalet fastgørelsestid kan
medføre, at fastgørelsesanordningerne
overbelastes, skrues over gevind eller
beskadigedes.
VEDLIGEHOLDELSE
DEWALT elektrisk værktøj er beregnet til langvarig
brug med minimal vedligeholdelse. Fortsat
tilfredsstillende drift afhænger af, at værktøjet
vedligeholdes korrekt og rengøres regelmæssigt.
ADVARSEL: For at undgå risiko for
alvorlig personskade skal værktøjet
slukkes og batteripakken tages
ud, før der foretages justeringer eller
der afmonteres/monteres værktøjsdele
eller tilbehør. En utilsigtet opstart kan
forårsage personskade.
Smøring
Dette elektriske værktøj skal ikke smøres yderligere.
DANSK
14
Rengøring
ADVARSEL: Blæs støv og snavs
ud af hovedhuset med tør luft, lige
så snart der samler sig snavs i og
omkring luftaftrækket. Bær godkendte
beskyttelsesbriller og godkendt
støvmaske ved udførelse af denne
procedure.
ADVARSEL: Brug aldrig
opløsningsmidler eller andre kraftige
kemikalier til at rengøre værktøjets ikke-
metalliske dele. Disse kemikalier kan
svække de materialer, der anvendes
i disse dele. Brug en klud, der kun er
fugtet med vand og mild sæbe. Der
må under ingen omstændigheder
komme væske ind i værktøjet. Ingen af
værktøjets dele må nedsænkes i væske.
RENGØRINGSINSTRUKTIONER FOR OPLADEREN
ADVARSEL: Fare for elektrisk stød.
Afbryd strømforsyningen til opladeren
før rengøring. Snavs og fedt kan fjernes
fra opladerens udvendige flader ved
hjælp af en klud eller en blød børste
(ikke metal). Brug ikke vand eller
rengøringsmidler.
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det,
som stilles til rådighed af DEWALT, ikke
er afprøvet med dette produkt, kan det
være farligt at bruge sådant tilbehør
med dette værktøj. For at mindske
risikoen for personskade, må dette
produkt kun anvendes med tilbehør,
som anbefales af DEWALT.
Nærmere oplysninger om det rigtige tilbehør fås hos
forhandleren.
Miljøbeskyttelse
Særskilt bortskaffelse. Dette produkt
må ikke bortskaffes sammen med
almindeligt husholdningsaffald.
Hvis du på noget tidspunkt finder det nødvendigt
at udskifte dit DEWALT produkt, eller hvis det ikke
længere tjener det tiltænkte formål, må det ikke
bortskaffes med almindeligt husholdningsaffald. Sørg
for, at dette produkt bortskaffes særskilt.
Særskilt bortskaffelse af brugte
produkter og emballage gør det muligt
at genbruge materialer og anvende dem
på ny. Genanvendelse af
genbrugsmaterialer bidrager til at
forhindre forurening af miljøet og
reducerer behovet for råmaterialer.
Lokale forskrifter muliggør i nogen tilfælde
særskilt bortskaffelse af elektriske produkter fra
husholdningen, ved kommunale affaldsdepoter eller
hos forhandleren i forbindelse med køb af et nyt
produkt.
DEWALT har stillet faciliteter til rådighed til indsamling
og genbrug af udslidte DEWALT produkter.
For at benytte sig af denne service kan man
returnere produktet til et hvilket som autoriseret
serviceværksted, der modtager det på vore vegne.
Du kan finde ud af, hvor det nærmeste autoriserede
serviceværksted befinder sig ved at kontakte
dit lokale DEWALT-kontor på den adresse,
der er angivet i denne vejledning. Alternativt
findes der en liste over autoriserede DEWALT
serviceværksteder og detaljerede oplysninger om
vores eftersalgsservice og kontakter på følgende
internetadresse: www.2helpU.com.
Genopladelig batteripakke
Dette batteri har en lang levetid, men skal udskiftes,
når det ikke afgiver tilstrækkelig effekt ved opgaver,
der før var lette at udføre. Ved afslutningen af
batteriets rimelige levetid bortskaffes det på en
miljøsikker måde:
• Sørg for, at batteripakken er helt afladet og tag
den derpå ud af værktøjet.
• Li-Ion, NiCd og NiMH celler kan genbruges.
Bring dem til din forhandler eller nærmeste
genbrugsstation. De indsamlede batteripakker
vil blive genbrugt eller bortskaffet på forsvarlig
vis.
DANSK
15
GARANTI
DEWALT er sikker på produkternes kvalitet
og tilbyder en enestående garanti til
professionelle brugere af dette værktøj.
Denne garantierklæring er en tilføjelse
til dine kontraktmæssige rettigheder
som professionel bruger eller dine
lovbefalede rettigheder som privat ikke-
professionel bruger og påvirker dem på
ingen måde. Garantien er gyldig inden for
medlemsstaterne af Den Europæiske Union
og Det Europæiske Frihandelsområde.
• 30 DAGES RISIKOFRI
TILFREDSHEDSGARANTI •
Hvis du ikke er fuldt tilfreds med dit
DEWALT værktøj, kan du returnere det
inden for 30 dage, komplet som købt, til
den forhandler, hvor værktøjet blev købt
og få alle pengene refunderet eller bytte
det. Produktet skal have været underlagt
almindelig brug og slid, og der skal
fremvises gyldig kvittering.
• ET ÅRS GRATIS SERVICEKONTRAKT •
Hvis du har brug for vedligeholdelse
eller service af dit DEWALT værktøj,
inden for 12 måneder efter købet, er du
berettiget til en gratis serviceydelse. Den
vil blive foretaget gratis af et autoriseret
DEWALT serviceværksted. Købsbeviset
skal fremvises. Inkluderer arbejdskraft.
Ekskluderer tilbehør og reservedele,
medmindre de var fejlbehæftede under
garantiperioden.
• ET ÅRS FULD GARANTI •
Hvis dit DEWALT produkt bliver defekt
på grund af fejlbehæftede materialer eller
produktionsfejl inden for 12 måneder fra
købsdatoen, garanterer DEWALT gratis
udskiftning af alle defekte dele eller gratis
udskiftning af enheden efter vores valg
under forudsætning af, at:
• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt
almindelig brug og slid;
• Der ikke er forsøgt reparationer af
uautoriserede personer;
• Købsbeviset fremvises;
• Produktet returneres komplet med
alle originale komponenter;
Hvis du ønsker at reklamere, kontakt
din forhandler eller find adressen på
dit nærmeste autoriserede DEWALT
serviceværksted i DEWALT kataloget
eller kontakt dit DEWALT kontor på den
adresse, der er opgivet i denne manual.
Der findes en liste over autoriserede
DEWALT serviceværksteder og detaljerede
oplysninger om vores eftersalgsservice på
følgende internetadresse: www.2helpU.
com.
DEUTSCH
16
DC820, DC822, DC825, DC827, DC830, DC832, DC835,
DC837, DC840, DC845
AKKU-SCHLAGBOHRSCHRAUBER
Herzlichen Glückwunsch!
Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige
Produktentwicklung und Innovation machen DEWALT zu einem der verlässlichsten Partner professioneller
Anwender von Elektrowerkzeugen.
Technische Daten
DC820 DC822 DC825 DC827 DC830 DC832
Spannung V
DC
18 18 18 18 14,4 14,4
Typ 11 11 11 11 11 11
Akkutyp NiCd/NiMH Lithiumionen NiCd/NiMH Lithiumionen NiCd/NiMH Lithiumionen
Leerlaufdrehzahl min
-1
0-2400 0-2400 0-2400 0-2400 0-2400 0-2400
Schlagzahl min
-1
2700 2700 2700 2700 2700 2700
Max. Drehmoment Nm 195 195 150 150 180 180
Werkzeugaufnahme 1/2" 1/2" 1/4" 1/4" 1/2" 1/2"
vierkant vierkant sechskant sechskant vierkant vierkant
Max. Schraubengröße mm M16 M16 M12 M12 M16 M16
Gewicht (ohne Akku) kg 0,98 0,96 0,98 0,96 0,96 0,96
DC835 DC837 DC840 DC845
Spannung V
DC
14,4 14,4 12 12
Type 11 11 11 11
Akkutyp NiCd/NiMH Lithiumionen NiCd/NiMH NiCd/NiMH
Leerlaufdrehzahl min
-1
0-2400 0-2400 0-2400 0-2400
Schlagzahl min
-1
2700 2700 2700 2700
Max. Drehmoment Nm 140 140 160 130
Werkzeugaufnahme 1/4" 1/4" 1/2" 1/4"
sechskant sechskant vierkant sechskant
Max. Schraubengröße mm M12 M12 M16 M12
Gewicht (ohne Akku) kg 0,96 0,96 0,96 0,96
DC820 DC822 DC825 DC827 DC830 DC832 DC835 DC837 DC840 DC845
L
PA
(Schalldruckpegel)
dB(A) 91 91 90 90 91 91 90 90 91 90
K
PA
(Schalldruckpegel-
Messungenauigkeit)
dB(A) 3 3 3 3 3 3 3 3 3 3
L
WA
(Schallleistung)
dB(A) 102 102 101 101 102 102 101 101 102 101
K
WA
(Schallleistung-
Messungenauigkeit)
dB(A) 3 3 3 3 3 3 3 3 3 3
Ermittlung Gesamtschwingungswerte (Vektorsumme der triaxialen Beschleunigung) gemessen entsprechend EN 60745:
Schwingungs-
emissionswert m/s² 9,7 9,7 13,7 13,7 9,7 9,7 13,7 13,7 9,7 13,7
Messungenauigkeit K m/s² 2,3 2,3 5,3 5,3 2,3 2,3 5,3 5,3 2,3 5,3
DEUTSCH
17
Der in diesem Informationsblatt angegebene
Vibrationsemissionsgrad wurde nach Maßgabe eines
standardisierten Tests, wie in EN 60745 vorgegeben,
gemessen und kann zum Vergleich von Werkzeugen
verwendet werden. Er kann zu einer vorläufigen
Einschätzung der Exposition verwendet werden.
WARNUNG: Der angegebene
Vibrationsemissionswert steht für die
Hauptanwendungen des Werkzeugs.
Falls das Werkzeug jedoch für andere
Anwendungen oder mit anderem
Zubehör benutzt oder schlecht
instandgehalten wird, kann die
Vibrationsemission verschieden sein.
Dies kann den Expositionsgrad über
die gesamte Arbeitsdauer erheblich
steigern.
Eine Schätzung des
Vibrationsaussetzungsgrades sollte
ebenfalls berücksichtigen, ob das
Werkzeug abgeschaltet ist, oder ob es
einfach nur eingeschaltet ist ohne für
Arbeiten benutzt zu werden. Dies kann
den Expositionsgrad über die gesamte
Arbeitsdauer erheblich verringern.
Bestimmen Sie zusätzliche
Sicherheitsmaßnahmen, um den
Benutzer vor den Auswirkungen der
Vibrationen zu schützen, wie etwa:
Instandhaltung des Werkzeugs und
Zubehörs, die Hände warm halten,
Aufbau von Arbeitsmethoden.
Akku DE9180 DE9181 DE9503 DE9140 DE9502 DE9501 DE9141
Akkutyp Li-Ion Li-Ion NiMH Li-Ion NiMH NiMH Li-Ion
Spannung VDC 18 18 18 14,4 14,4 12 14,4
Kapazität Ah 2,0 1,1 2,6 2,0 2,6 2,6 1,1
Gewicht kg 0,68 0,45 1,0 0,58 0,86 0,69 0,40
Ladegerät DE9130 DE9135
Netzspannung V
AC 230 230
Akkutyp NiCd/NiMH NiCd/NiMH/Lithiumionen
Ungefähre Ladezeit min 30 40
(2,0 Ah Akkus) (2,0 Ah Akkus)
Gewicht kg 0,52 0,52
FI-Schalter:
Europa 230 V Werkzeuge 10 A Stromversorgung
Defi nitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen
Warnhinweise erklärt. Bitte lesen Sie das Handbuch
und achten Sie auf diese Symbole.
GEFAHR: Weist auf eine unmittelbar
drohende gefährliche Situation hin, die,
sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führt.
WARNUNG: Weist auf eine
möglicherweise gefährliche Situation hin,
die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führen
kann.
VORSICHT: Weist auf eine
möglicherweise gefährliche Situation
hin, die, sofern nicht vermieden, u.
U. zu leichten oder mittelschweren
Verletzungen führen kann.
HINWEIS: Weist auf ein Verhalten hin,
das nichts mit Verletzungen zu tun
hat, aber, wenn es nicht vermieden
wird, zu Sachschäden führen kann.
Weist auf ein Stromschlagrisiko hin.
Weist auf eine Brandgefahr hin.
DEUTSCH
19
3) PERSÖNLICHE SICHERHEIT
a) Bleiben Sie stets aufmerksam, achten Sie
darauf, was Sie tun und lassen Sie beim
Umgang mit Elektrowerkzeugen gesunden
Menschenverstand walten. Benutzen Sie
keine Elektrowerkzeuge, wenn Sie müde
sind oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch
von Elektrowerkzeugen kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie eine persönliche
Schutzausrüstung. Tragen Sie stets einen
Augenschutz. Schutzausrüstungen (wie
Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz) für die
entsprechenden Einsatzbedingungen mindern
das Verletzungsrisiko.
c) Verhindern Sie unbeabsichtigtes Starten.
Stellen Sie sicher, dass das Werkzeug
ausgeschaltet ist, bevor Sie es an
die Stromquelle und/oder den Akku
anschließen, es hochheben oder tragen.
Das Tragen des Elektrowerkzeugs mit dem
Finger am Schalter oder der Anschluss
eingeschalteter Werkzeuge führen unnötig
Unfälle herbei.
d) Nehmen Sie vor dem Einschalten des
Elektrowerkzeugs Einstellwerkzeuge
oder Schraubenschlüssel ab. Ein
Schraubenschlüssel oder Einstellwerkzeug,
der/das sich in einem drehenden Teil
befindet, kann zu Verletzungen führen.
e) Nicht zu weit vorlehnen! Sorgen Sie für
sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie
das Werkzeug in unerwarteten Situationen
besser unter Kontrolle halten.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung und keinen
Schmuck. Halten Sie Haare, Kleidung und
Handschuhe von sich bewegenden Teilen
fern. Lose sitzende Kleidung, Schmuck oder
lange Haare können sich in den beweglichen
Teilen verfangen.
g) Falls Vorrichtungen zur Staubabsaugung
bzw. zum Staubfang vorhanden
sind, vergewissern Sie sich, dass
diese angeschlossen sind und richtig
verwendet werden. Durch die Verwendung
eines Staubfangs können die mit Staub
verbundenen Gefahren reduziert werden.
4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug
nicht. Verwenden Sie das für Ihren
Anwendungsbereich geeignete
Elektrowerkzeug. Mit dem richtigen
zweckbestimmten Elektrowerkzeug kann
die Arbeit besser und sicherer ausgeführt
werden.
b) Benutzen Sie das Elektrowerkzeug nicht,
wenn sich der Ein-Aus-Schalter nicht
verstellen lässt. Ein Elektrowerkzeug mit
defektem Schalter ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker der Stromquelle
und/oder dem Akku vom Elektrowerkzeug,
bevor Sie Einstellungen vornehmen,
Zubehör wechseln oder Elektrowerkzeuge
aufbewahren. Diese Vorsichtsmaßnahmen
verhindern ein unbeabsichtigtes Einschalten
des Elektrowerkzeugs.
d) Bewahren Sie ungenutzte
Elektrowerkzeuge außerhalb der
Reichweite von Kindern auf. Lassen Sie
Elektrowerkzeuge nicht von Personen
benutzen, die damit nicht vertraut sind
oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind in den Händen
unerfahrener Personen gefährlich.
e) Halten Sie Elektrowerkzeuge stets
in einem einwandfreien Zustand.
Überprüfen Sie, ob bewegliche Teile
falsch ausgerichtet sind oder klemmen
und ob Teile Bruchstellen aufweisen oder
so beschädigt sind, dass sie die Funktion
des Elektrowerkzeugs beeinträchtigen.
Lassen Sie beschädigte Werkzeuge vor
dem Gebrauch reparieren. Viele Unfälle
sind auf schlecht gewartete Elektrowerkzeuge
zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf
und sauber. Sorgfältig gepflegte
Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und
sind leichter zu kontrollieren.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend
diesen Anweisungen und in der für
diesen speziellen Elektrowerkzeugtyp
vorgeschriebenen Art und Weise. Der
Gebrauch von Werkzeugen für andere als
die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) GEBRAUCH UND WARTUNG VON AKKUBETRIEBENEN
WERKZEUGEN
a) Laden Sie die Akkus nur in vom Hersteller
angegebenen Ladegeräten auf. Ein
Ladegerät, das nur für eine bestimmte
Akkuart geeignet ist, kann zu einer
Brandgefahr führen, wenn es mit anderen
Akkus verwendet wird.
b) Verwenden Sie für die Elektrowerkzeuge
nur die dafür speziell vorgesehenen
DEUTSCH
20
Akkus. Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr
führen.
c) Halten Sie den nicht benutzten Akku
von Metallgegenständen, wie z.B.
Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen
Metallgegenständen fern, die eine
Überbrückung der Kontakte verursachen
könnten. Ein Kurzschluss zwischen den
Akkukontakten kann Verbrennungen oder
einen Brand hervorrufen.
d) Bei unsachgemäßer Verwendung kann
Flüssigkeit aus dem Akku austreten.
Vermeiden Sie den Kontakt damit. Bei
unbeabsichtigtem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die
Augen gelangt, diese ausspülen und einen
Arzt aufsuchen. Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen
führen.
6) REPARATUREN
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Originalersatzteilen reparieren. Damit kann
gewährleistet werden, dass der Betrieb des
Elektrowerkzeugs sicher ist.
ZUSÄTZLICHE
WERKZEUGSPEZIFISCHE
SICHERHEITSHINWEISE
Sicherheitshinweise für alle
Schlagbohrschrauber
• Tragen Sie bei der Verwendung von
Schlagbohrern stets einen Gehörschutz.
Bei Lärmeinwirkung besteht die Gefahr von
Gehörschäden.
• Verwenden Sie die mit diesem Werkzeug
mitgelieferten Zusatzgriffe. Bei einem Verlust
der Kontrolle sind Verletzungen möglich.
• Halten Sie das Werkzeug an den isolierten
Oberflächen, wenn Sie in Bereichen
arbeiten, in denen es mit verborgenen
elektrischen Installationen oder seinem
eigenen Netzkabel in Kontakt kommen
könnte. Bei Kontakt mit einem stromführenden
Draht werden die freiliegenden Metallteile
ebenfalls stromführend und der Bediener
erleidet bei Berührung einen Stromschlag.
• Das Werkstück muss stets mit Klemmen
oder anderen geeigneten Methoden auf
einer stabilen Oberfläche befestigt werden.
Das Werkstück sollte nicht von Hand oder an
den Körper gehalten werden, da dieser instabile
Halt zum Verlust der Kontrolle führen kann.
• Tragen Sie eine Schutzbrille oder einen
anderen Augenschutz. Beim Hammer- und
Bohrbetrieb können Späne wegfliegen.
Fliegende Partikel können permanente
Augenschäden verursachen.
• Bohreinsätze, Stecknüsse und Werkzeuge
werden beim Betrieb heiß. Ziehen Sie vor
Berühren dieser Teile Schutzhandschuhe an.
• Dieses Werkzeug ist nicht für den
Dauerbetrieb konzipiert. Die beim Betrieb
dieses Werkzeugs verursachten Schwingungen
können für die Hände und Arme schädlich
sein. Tragen Sie Handschuhe für zusätzliche
Dämpfung und machen Sie regelmäßig Pausen,
um die Aussetzung einzuschränken.
Typische Gefahren
Trotz Befolgung aller relevanten
Sicherheitsbestimmungen und Anwendung von
Schutzvorrichtungen sind die folgenden typischen
Gefahren unvermeidbar:
– Schädigung des Gehörs
– Verletzungsgefahr durch fliegende Partikel
– Verbrennungsgefahr durch das beim Betrieb
sehr heiß werdende Zubehör
– Verletzungsgefahr bei langzeitiger Anwendung
Bezeichnungen am Werkzeug
Am Werkzeug sind folgende Piktogramme
angebracht:
Vor der Verwendung die Bedienung
sanleitung lesen.
Gehörschutz tragen.
Augenschutz tragen.
SPM Schläge pro Minute.
LAGE DES DATUMSCODES
Der Datumscode, der auch das Herstelljahr
enthält, ist in die Gehäusefläche geprägt, die die
Montagefuge zwischen Gerät und Akku bildet.
Beispiel:
2011 XX XX
Herstelljahr
DEUTSCH
22
• Versuchen Sie NIEMALS 2 Ladegeräte
miteinander zu verbinden.
• Das Ladegerät wurde für den Betrieb
mit standardmäßigem 230 V Netzstrom
konzipiert. Es darf mit keiner anderen
Spannung verwendet werden. Dies gilt nicht
für das Fahrzeugladegerät.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
Ladegeräte
Das Lagegerät DE9130 nimmt nur NiCd- und NiMH-
Akkus von 7,2–18 V auf.
Das Ladegerät DE9135 nimmt nur NiCd-, NiMH-
oder Lithiumionen-Akkus von 7,2–18 V auf.
Diese Ladegeräte müssen nicht eingestellt werden
und sind für eine möglichst einfache Bedienung
konzipiert.
Ladevorgang [Abb. (Fig.) 1]
GEFAHR: Tödlicher Stromunfall.
An den Polen des Ladegerätes liegen
230 Volt an. Nicht mit elektrisch
leitenden Gegenständen berühren.
Gefährliche oder tödliche Verletzungen
durch Elektroschock möglich.
1. Stecken Sie das Ladegerät (j) in eine geeignete
Steckdose, bevor Sie den Akku einsetzen.
2. Stecken Sie dann den Akku (h) in das
Ladegerät. Die rote Kontrollleuchte (lädt) blinkt
ununterbrochen und zeigt damit an, dass der
Ladevorgang begonnen hat.
3. Nachdem die Ladung abgeschlossen ist,
leuchtet die rote Kontrollleuchte kontinuierlich.
Der Akku ist nun vollständig aufgeladen und
kann jederzeit verwendet oder im Ladegerät
gelassen werden.
HINWEIS: Om maximale prestaties en levensduur
van de NiCd, NiMH en Li-Ion accu's te garanderen
laadt u de accu tenminste 10 uur voor het eerste
gebruik op.
Ladevorgang
Die Ladezustände des Akkus sind in der Tabelle
unten aufgeführt.
Ladezustand
Lädt – – – – – –
Vollständig geladen –––––––––––
Temperaturverzögerung ––– – ––– –
Akku ersetzen •••••••••••
Problem •• •• •• ••
Automatischer Feinausgleich
Beim automatischen Feinausgleich werden die
einzelnen Zellen im Akku für ihre Spitzenkapazität
optimiert. Die Akkus sollten wöchentlich oder immer
wenn der Akku nicht mehr die gewohnte Leistung
liefert, ausgeglichen werden.
Zum Ausgleichen wird der Akku wie gewöhnlich in
das Ladegerät gesteckt. Lassen Sie den Akku dann
mindestens 10 Stunden im Ladegerät.
Temperaturverzögerung
Wenn das Ladegerät feststellt, dass der Akku
zu heiß oder zu kalt ist, wird automatisch die
Temperaturverzögerung ausgelöst, d.h. der
Ladevorgang wird so lange ausgesetzt, bis der Akku
eine normale Temperatur erreicht hat. Das Ladegerät
schaltet dann automatisch auf Ladebetrieb.
Dieses Funktionsmerkmal gewährt die maximale
Lebensdauer des Akkus.
UITSLUITEND LI-ION ACCU'S
Li-Ion accu's zijn ontworpen met een elektronisch
beschermingssysteem dat de accu beschermt tegen
te lang opladen, oververhitting en bijna volledige
ontlading.
Het gereedschap schakelt automatisch uit als het
elektronische beschermingssysteem in werking
treedt. Als dit gebeurt, plaatst u de Li-Ion accu in de
lader totdat deze volledig is opgeladen.
Wichtige Sicherheitsanweisungen
für alle Akkus
Achten Sie beim Bestellen von Ersatzakkus darauf,
dass Sie die Katalognummer und die Spannung
angeben. Sehen Sie in der Tabelle unten nach der
Ladegerät- und Akkukompatibilität.
Der Akku ist beim Entnehmen aus dem Karton
nicht vollständig geladen. Lesen Sie die unten
aufgeführten Sicherheitsanweisungen, bevor Sie den
Akku und das Ladegerät verwenden. Befolgen Sie
anschließend den beschriebenen Ladevorgang.
LESEN SIE SÄMTLICHE ANWEISUNGEN
• Akkus niemals in explosionsgefährdeten
Umgebungen, in der sich brennbare
Flüssigkeiten, Gase oder Staub befinden,
laden oder verwenden. Beim Einsetzen und
Herausnehmen des Akkus aus dem Ladegerät
können sich Staub oder Dämpfe entzünden.
• Laden Sie die Akkus nur in Ladegeräten von
DEWALT auf.
• Das Ladegerät KEINEN Spritzern aussetzen
und NICHT in Wasser oder andere Flüssigkeiten
eintauchen.
DEUTSCH
24
Die Modelle DC830, DC832, DC835 und DC837
werden mit einem 14,4-V-Akku betrieben.
Die Modelle DC840 und DC845 werden mit einem
12-V-Akku betrieben.
Empfehlungen für die Aufbewahrung
1. Ein idealer Lagerplatz ist kühl und trocken und
nicht direktem Sonnenlicht sowie übermäßiger
Hitze oder Kälte ausgesetzt. Für optimale
Akkuleistung und Lebensdauer bewahren Sie
nicht benutzte Akkus bei Raumtemperatur auf.
2. Bei längerer Aufbewahrung sollte ein vollständig
aufgeladener Akku an einem kühlen, trockenen
Ort und außerhalb des Ladegeräts aufbewahrt
werden, um optimale Ergebnisse zu erhalten.
HINWEIS: Akkus sollten nicht vollständig entladen
aufbewahrt werden. Der Akku muss vor der
Verwendung aufgeladen werden.
Schilder am Ladegerät und am Akku
Die Piktogramme in diesem Handbuch und die
Schilder am Ladegerät und am Akku zeigen
folgende Symbole:
Vor der Verwendung die
Bedienungsanleitung lesen.
Akku wird geladen.
Akku ist geladen.
Akku ist defekt.
Temperaturverzögerung.
Nicht mit elektrisch leitenden
Gegenständen berühren.
Beschädigte Akkus nicht aufladen.
Nur DEWALT-Akkus verwenden; andere
Akkus könnten bersten und Sach- und
Personenschäden verursachen.
Das Gerät keiner Nässe aussetzen.
Beschädigte Kabel sofort ersetzen lassen.
Nur bei einer Umgebungstemperatur
zwischen 4°C und 40°C aufladen.
Akku umweltgerecht entsorgen.
NiMH-, NiCd+- und Lithiumionen-Akkus
nicht verbrennen.
Lädt NiMH- und NiCd-Akkus.
Lädt Lithiumionen-Akkus.
Die Ladezeit ist den technischen Daten zu
entnehmen.
Lieferumfang
Die Packung enthält:
1 Akku-Schlagbohrschrauber
2 Akkus
1 Ladegerät
1 Bedienungsanleitung
1 Explosionszeichnung
HINWEIS: Modelle der N-Serie enthalten keine
Akkus und Ladegeräte.
• Vergewissern Sie sich, dass das Werkzeug, die
Teile oder Zubehörteile beim Transport nicht
beschädigt wurden.
• Nehmen Sie sich die Zeit, die
Bedienungsanleitung vor Inbetriebnahme
gründlich durchzulesen.
Gerätebeschreibung (Abb. 1–5)
WARNUNG: Nehmen Sie niemals
Änderungen an dem Elektrowerkzeug
oder seinen Teilen vor. Dies könnte zu
Sach- und Personenschäden führen.
VERWENDUNGSZWECK
Diese Heavy-Duty-Schlagbohrschrauber sind für den
professionellen Gebrauch bestimmt.
Die Schlagbohrfunktion ist besonders hilfreich zum
Eintreiben von Befestigungsteilen in Holz, Metall und
Beton.
Verwenden Sie das Werkzeug NICHT in einer
nassen Umgebung oder in der Nähe von
brennbaren Flüssigkeiten oder Gasen.
Schlagbohrschrauber sind Elektrowerkzeuge für
den professionellen Gebrauch. Lassen Sie Kinder
NICHT in Kontakt mit dem Werkzeug kommen.
Unerfahrene Personen dürfen das Werkzeug nur
unter Beaufsichtigung benutzen.
ENGLISH
31
Battery pack DE9180 DE9181 DE9503 DE9140 DE9502 DE9501 DE9141
Battery type Li-Ion Li-Ion NiMH Li-Ion NiMH NiMH Li-Ion
Voltage VDC 18 18 18 14.4 14.4 12 14.4
Capacity Ah 2.0 1.1 2.6 2.0 2.6 2.6 1.1
Weight kg 0.68 0.45 1.0 0.58 0.86 0.69 0.40
Charger DE9130 DE9135
Mains voltage VAC 230 230
Battery type NiCd/NiMH NiCd/NiMH/Li-Ion
Approx. charging time min 30 40
(2.0 Ah battery packs) (2.0 Ah battery packs)
Weight kg 0.52 0.52
Fuses:
Europe 230 V tools 10 Amperes, mains
U.K. & Ireland 230 V tools 3 Amperes, in plugs
Defi nitions: Safety Guidelines
The definitions below describe the level of severity
for each signal word. Please read the manual and
pay attention to these symbols.
DANGER: Indicates an imminently
hazardous situation which, if not avoided,
will result in death or serious injury.
WARNING: Indicates a potentially
hazardous situation which, if not
avoided, could result in death or
serious injury.
CAUTION: Indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
NOTICE: Indicates a practice not
related to personal injury which, if
not avoided, may result in property
damage.
Denotes risk of electric shock.
Denotes risk of fire.
EC-Declaration of Conformity
MACHINERY DIRECTIVE
DC820, DC822, DC825, DC827, DC830, DC832, DC835,
DC837, DC840, DC845
DEWALT declares that these products described
under Technical data are in compliance with:
2006/42/EC, EN 60745-1, EN 60745-2-2.
These products also comply with Directive
2004/108/EC. For more information, please contact
DEWALT at the following address or refer to the
back of the manual.
The undersigned is responsible for compilation of the
technical file and makes this declaration on behalf of
DEWALT.
Horst Grossmann
Vice President Engineering and Product
Development
DEWALT, Richard-Klinger-Straße 11,
D-65510, Idstein, Germany
01.10.2009
ENGLISH
32
WARNING: To reduce the risk of injury,
read the instruction manual.
General Power Tool Safety Warnings
WARNING! Read all safety warnings
and all instructions. Failure to follow
the warnings and instructions may result
in electric shock, fire and/or serious
injury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE
The term “power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-
operated (cordless) power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators. There
is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the
risk of electric shock.
e) When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
f) If operating a power tool in a damp
location is unavoidable, use a residual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric
shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment of
inattention while operating power tools may
result in serious personal injury.
b) Use personal protective equipment.
Always wear eye protection. Protective
equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off position before
connecting to power source and/or
battery pack, picking up or carrying the
tool. Carrying power tools with your finger
on the switch or energising power tools that
have the switch on invites accidents.
d) Remove any adjusting key or wrench
before turning the power tool on. A
wrench or a key left attached to a rotating
part of the power tool may result in personal
injury.
e) Do not overreach. Keep proper
footing and balance at all times. This
enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce
dust-related hazards.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job
better and safer at the rate for which it
was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power
tool that cannot be controlled with the switch
is dangerous and must be repaired.
c) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the
power tool accidentally.
ENGLISH
34
Wear eye protection.
IPM Impact per minute.
DATE CODE POSITION
The Date Code, which also includes the year of
manufacture, is printed into the housing surface that
forms the mounting joint between tool and battery.
Example: 2011 XX XX
Year of Manufacture
Important Safety Instructions for All
Battery Chargers
SAVE THESE INSTRUCTIONS: This manual
contains important safety and operating instruc tions
for the DE9130/DE9135 battery chargers.
• Before using charger, read all instructions and
cautionary markings on charger, battery pack,
and product using battery pack.
DANGER: Electrocution hazard.
230 volts are present at charging
terminals. Do not probe with conductive
objects. Electric shock or electrocution
may result.
WARNING: Shock hazard. Do not allow
any liquid to get inside charger. Electric
shock may result.
CAUTION: Burn hazard. To reduce
the risk of injury, charge only DEWALT
rechargeable batteries. Other types of
batteries may burst causing personal
injury and damage.
CAUTION: Under certain conditions,
with the charger plugged in to the
power supply, the exposed charging
contacts inside the charger can be
shorted by foreign material. Foreign
materials of a conductive nature such
as, but not limited to, steel wool,
aluminum foil, or any buildup of metallic
particles should be kept away from
charger cavities. Always unplug the
charger from the power supply when
there is no battery pack in the cavity.
Unplug charger before attempting to
clean.
• DO NOT attempt to charge the battery pack
with any chargers other than the ones in
this manual. The charger and battery pack are
specifically designed to work together.
• These chargers are not intended for
any uses other than charging DEWALT
rechargeable batteries. Any other uses
may result in risk of fire, electric shock or
electrocution.
• Do not expose charger to rain or snow.
• Pull by plug rather than cord when
disconnecting charger. This will reduce risk of
damage to electric plug and cord.
• Make sure that cord is located so that it
will not be stepped on, tripped over, or
otherwise subjected to damage or stress.
• Do not use an extension cord unless it
is absolutely necessary. Use of improper
extension cord could result in risk of fire, electric
shock, or electrocution.
• An extension cord must have adequate wire
size (AWG or American Wire Gauge) for
safety. The smaller the gauge number of the
wire, the greater the capacity of the cable, that
is 16 gauge has more capacity than 18 gauge.
When using more than one extension to make
up the total length, be sure each individual
extension contains at least the minimum wire
size.
• Do not place any object on top of charger
or place the charger on a soft surface that
might block the ventilation slots and result
in excessive internal heat. Place the charger
in a position away from any heat source. The
charger is ventilated through slots in the top and
the bottom of the housing.
• Do not operate charger with damaged cord
or plug — have them replaced immediately.
• Do not operate charger if it has received
a sharp blow, been dropped, or otherwise
damaged in any way. Take it to an authorized
service center.
• Do not disassemble charger; take it to an
authorized service center when service or
repair is required. Incorrect reassembly may
result in a risk of electric shock, electrocution or
fire.
• Disconnect the charger from the outlet
before attempting any cleaning. This will
reduce the risk of electric shock. Removing
the battery pack will not reduce this risk.
• NEVER attempt to connect 2 chargers together.
• The charger is designed to operate on
standard 230V household electrical power.
Do not attempt to use it on any other
voltage. This does not apply to the vehicular
charger.
ENGLISH
38
WARNING: No connection is to be
made to the earth terminal.
Follow the fitting instructions supplied with good
quality plugs. Recommended fuse: 3 A.
Using an Extension Cable
An extension cord should not be used unless
absolutely necessary. Use an approved extension
cable suitable for the power input of your charger
(see Technical Data). The minimum conductor size
is 1 mm2; the maximum length is 30 m.
When using a cable reel, always unwind the cable
completely.
ASSEMBLY AND ADJUSTMENTS
WARNING: Prior to assembly and
adjustment, always remove the battery
pack. Always switch off the tool before
inserting or removing the battery pack.
WARNING: Use only DEWALT battery
packs and chargers.
Inserting and Removing the
Battery Pack from the Tool (fi g. 2)
WARNING: To reduce the risk of
serious personal injury, turn tool off
and disconnect battery pack before
making any adjustments or removing/
installing attachments or accessories.
An accidental start-up can cause injury.
NOTE: Make sure your battery pack is fully charged.
TO INSTALL THE BATTERY PACK INTO THE TOOL HANDLE
1. Align the base of the tool with the notch inside
the tool’s handle (Fig. 2).
2. Slide the battery pack firmly into the handle until
you hear the lock snap into place.
TO REMOVE THE BATTERY PACK FROM THE TOOL
1. Press the battery release buttons (i) and firmly
pull the battery pack out of the tool handle.
2. Insert battery pack into the charger as
described in the charger section of this manual.
Belt Hook (Optional Accessory)
(fi g. 1)
WARNING: To reduce the risk of
serious personal injury, DO NOT
suspend tool overhead or suspend
objects from the belt hook. ONLY hang
tool’s belt hook from a work belt.
WARNING: To reduce the risk of
serious personal injury, ensure the
screw (l) holding the belt hook is secure.
Your tool may be equipped with a belt hook (k). The
belt hook allows the tool to be suspended from the
tool belt to allow hands-free work.
The belt hook can be be attached to either side
of the tool to accommodate left- or right- handed
users. If the hook is not desired at all, it can be
removed from the tool.
To move belt hook, remove the screw (l) that holds
the belt hook in place then reassemble on the
opposite side. Always tighten the fastening screw
to 0.6-0.8 Nm of torque when installing the belt
hook onto the machine.
OPERATION
Instructions for Use
WARNING: Always observe the safety
instructions and applicable regulations.
WARNING: To reduce the risk
of serious personal injury, turn
tool off and disconnect tool from
power source before making any
adjustments or removing/installing
attachments or accessories.
Proper Hand Position (fi g. 6)
WARNING: To reduce the risk of
serious personal injury, ALWAYS use
proper hand position as shown.
WARNING: To reduce the risk of
serious personal injury, ALWAYS hold
securely in anticipation of a sudden
reaction.
Proper hand position requires one hand on the main
handle (m), as shown.
Variable Speed Trigger Switch
(fi g. 1)
To turn the tool on, squeeze the trigger switch (a).
To turn the tool off, release the trigger switch.
Your tool is equipped with a brake. The chuck will
stop as soon as the trigger switch is fully released.
Use lower speeds for starting holes without a
center punch, drilling in metals or plastics, or driving
screws. For maximum tool life, use variable speed
only for starting holes or fasteners.
NOTE: Continuous use in variable speed range is
not recommended. It may damage the switch and
should be avoided.
ENGLISH
40
• Fastening Time: Longer fasten ing time
results in increased fastening torque.
Using a longer fastening time than recom-
mended could cause the fasteners to be
overstressed, stripped or damaged.
MAINTENANCE
Your DEWALT power tool has been designed to
operate over a long period of time with a minimum
of maintenance. Continuous satisfactory operation
depends upon proper tool care and regular cleaning.
WARNING: To reduce the risk of
serious personal injury, turn tool off
and disconnect battery pack before
making any adjustments or removing/
installing attachments or accessories.
An accidental start-up can cause injury.
Lubrication
Your power tool requires no additional lubrication.
Cleaning
WARNING: Blow dirt and dust out of
the main housing with dry air as often as
dirt is seen collecting in and around the
air vents. Wear approved eye protection
and approved dust mask when
performing this procedure.
WARNING: Never use solvents or
other harsh chemicals for cleaning the
non-metallic parts of the tool. These
chemicals may weaken the materials
used in these parts. Use a cloth
dampened only with water and mild
soap. Never let any liquid get inside the
tool; never immerse any part of the tool
into a liquid.
CHARGER CLEANING INSTRUCTIONS
WARNING: Shock hazard. Disconnect
the charger from the AC outlet before
cleaning. Dirt and grease may be
removed from the exterior of the charger
using a cloth or soft non-metallic brush.
Do not use water or any cleaning
solutions.
Optional Accessories
WARNING: Since accessories, other
than those offered by DEWALT, have
not been tested with this product, use
of such accessories with this tool could
be hazardous. To reduce the risk of
injury, only DEWALT, recommended
accessories should be used with this
product.
Consult your dealer for further information on the
appropriate accessories.
Protecting the Environment
Separate collection. This product must
not be disposed of with normal
household waste.
Should you find one day that your DEWALT product
needs replacement, or if it is of no further use to you,
do not dispose of it with household waste. Make this
product available for separate collection.
Separate collection of used products
and packaging allows materials to be
recycled and used again. Re-use of
recycled materials helps prevent
environmental pollution and reduces
the demand for raw materials.
Local regulations may provide for separate collection
of electrical products from the household, at
municipal waste sites or by the retailer when you
purchase a new product.
DEWALT provides a facility for the collection and
recycling of DEWALT products once they have
reached the end of their working life. To take
advantage of this service please return your product
to any authorised repair agent who will collect them
on our behalf.
You can check the location of your nearest
authorised repair agent by contacting your local
DEWALT office at the address indicated in this
manual. Alternatively, a list of authorised DEWALT
repair agents and full details of our after-sales
service and contacts are available on the Internet at:
www.2helpU.com.
ENGLISH
41
Rechargeable Battery Pack
This long life battery pack must be recharged when
it fails to produce sufficient power on jobs which
were easily done before. At the end of its technical
life, discard it with due care for our environment:
• Run the battery pack down completely, then
remove it from the tool.
• Li-Ion, NiCd and NiMH cells are recyclable. Take
them to your dealer or a local recycling station.
The collected battery packs will be recycled or
disposed of properly.
GUARANTEE
DEWALT is confident of the quality of its
products and offers an outstanding guarantee
for professional users of the product. This
guarantee statement is in addition to and in
no way prejudices your contractual rights as a
professional user or your statutory rights as a
private non-professional user. The guarantee
is valid within the territories of the Member
States of the European Union and the
European Free Trade Area.
• 30 DAY NO RISK SATISFACTION GUARANTEE •
If you are not completely satisfied with the
performance of your DEWALT tool, simply
return it within 30 days, complete with all
original components, as purchased, to
the point of purchase, for a full refund or
exchange. The product must have been
subject to fair wear and tear and proof of
purchase must be produced.
• ONE YEAR FREE SERVICE CONTRACT •
If you need maintenance or service for your
DEWALT tool, in the 12 months following
purchase, you are entitled to one service free
of charge. It will be undertaken free of charge
at an authorised DEWALT repair agent. Proof
of purchase must be produced. Includes
labour. Excludes accessories and spare parts
unless failed under warranty.
• ONE YEAR FULL WARRANTY •
If your DEWALT product becomes defective
due to faulty materials or workmanship
within 12 months from the date of purchase,
DEWALT guarantees to replace all defective
parts free of charge or – at our discretion –
replace the unit free of charge provided that:
• The product has not been misused;
• The product has been subject to fair
wear and tear;
• Repairs have not been attempted by
unauthorised persons;
• Proof of purchase is produced;
• The product is returned complete with all
original components.
If you wish to make a claim, contact your
seller or check the location of your nearest
authorised DEWALT repair agent in the
DEWALT catalogue or contact your DEWALT
office at the address indicated in this manual.
A list of authorised DEWALT repair agents and
full details of our after-sales service is available
on the Internet at: www.2helpU.com.
ESPAÑOL
43
El nivel de emisión de vibración que se ofrece en
esta hoja informativa se ha medido de acuerdo
con la prueba estandarizada que ofrece la norma
EN 60745 y puede utilizarse para comparar una
herramienta con otra. Puede utilizarse para realizar
una evaluación preliminar de la exposición.
ADVERTENCIA: El nivel de emisión
de vibración declarado ejemplifica
las aplicaciones principales de la
herramienta. Sin embargo, si la
herramienta se utiliza para aplicaciones
diferentes, con accesorios diferentes
o mal conservados, la emisión de
vibraciones puede variar. Esto puede
aumentar significativamente el nivel de
exposición a lo largo del período total
de trabajo.
Una estimación del nivel de exposición
a la vibración debe tener en cuenta
además las veces en que se apaga la
herramienta o cuando está funcionando
pero no está en realidad haciendo el
trabajo. Esto significaría una disminución
en el nivel de exposición a lo largo del
período total de trabajo.
Identifique medidas adicionales de
seguridad para proteger al operador
de los efectos de la vibración, como:
el mantenimiento de la herramienta y
los accesorios, mantener las manos
calientes, organización de patrones
de trabajo.
Paquete de batería DE9180 DE9181 DE9503 DE9140 DE9502 DE9501 DE9141
Tipo de batería Li-Ion Li-Ion NiMH Li-Ion NiMH NiMH Li-Ion
Voltaje VDC 18 18 18 14,4 14,4 12 14,4
Capacidad Ah 2,0 1,1 2,6 2,0 2,6 2,6 1,1
Peso kg 0,68 0,45 1,0 0,58 0,86 0,69 0,40
Cargador DE9130 DE9135
Voltaje de la red V AC 230 230
Tipo de batería NiCd/NiMH NiCd/NiMH/Litio-Ion
Tiempo de min 30 40
carga aprox. (paquetes de baterías 2,0 Ah) (paquetes de baterías 2,0 Ah)
Peso kg 0,52 0,52
Fusibles:
Europa Herramientas de 230 V 10 A, en la red
Defi niciones: Pautas de seguridad
Las definiciones que figuran a continuación
describen el grado de intensidad correspondiente
a cada término de alarma. Lea el manual y preste
atención a estos símbolos.
PELIGRO: Indica una situación
peligrosa inminente que, de no evitarse,
ocasionará la muerte o una lesión
grave.
ADVERTENCIA: Indica una situación
potencialmente peligrosa que, de no
evitarse, podría ocasionar la muerte o
una lesión grave.
ATENCIÓN: Indica una situación
potencialmente peligrosa que, de no
evitarse, puede ocasionar una lesión
de poca o modera gravedad.
AVISO: Indica una práctica no
relacionada con las lesiones
personales que, de no evitarse, puede
ocasionar daños materiales.
Indica riesgo de descarga eléctrica.
Indica riesgo de incendio.
Produkt Specifikationer
| Mærke: | DeWalt |
| Kategori: | Slagnøgle |
| Model: | DC840 T 11 |
Har du brug for hjælp?
Hvis du har brug for hjælp til DeWalt DC840 T 11 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Slagnøgle DeWalt Manualer
8 Juli 2024
6 Juli 2024
6 Juli 2024
5 Juli 2024
5 Juli 2024
5 Juli 2024
5 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
Slagnøgle Manualer
Nyeste Slagnøgle Manualer
23 August 2024
23 August 2024
22 August 2024
21 August 2024
20 August 2024
19 August 2024
19 August 2024
18 August 2024
16 August 2024
5 Juli 2024
