Dansk (oversat fra original brugsvejledning) 3

Deutsch (übersetzt von den Originalanweisungen) 17

English (original instructions) 33

Español (traducido de las instrucciones originales) 46

Français (traduction de la notice d’instructions originale) 62

Italiano (tradotto dalle istruzioni originali) 77

Nederlands (vertaald vanuit de originele instructies) 92

Norsk (oversatt fra de originale instruksjonene) 107

Português (traduzido das instruções originais) 121

Suomi (käännetty alkuperäisestä käyttöohjeesta) 137

Svenska (översatt från de ursprungliga instruktionerna) 150

Türkçe (orijinal talimatlardan çevrilmiştir) 164

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 179

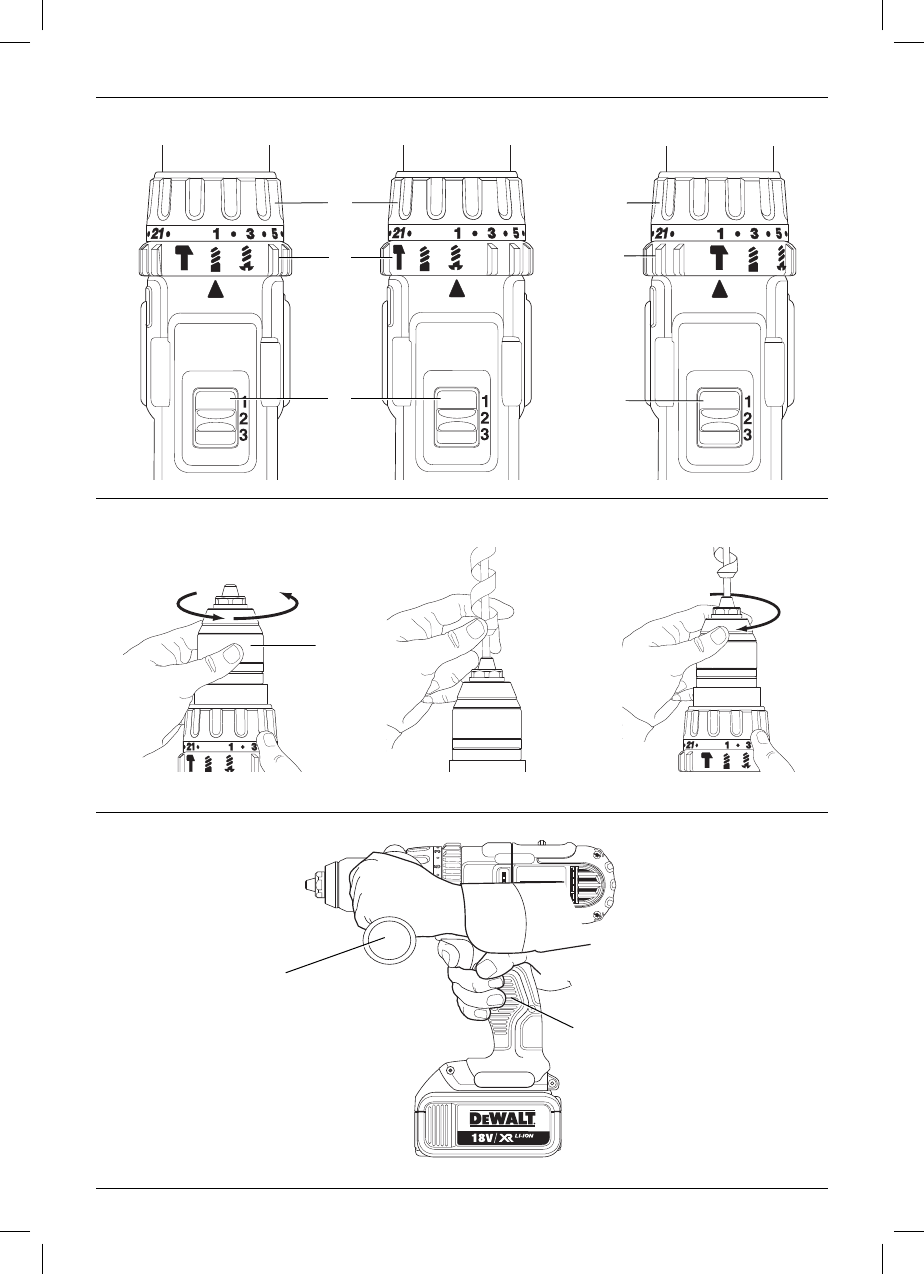

Figure 1 e

Figure 2

Figure 6 Figure 8

Figure 7

Figure 3 Figure 4 Figure 5

Figure 9

DANSK

Tillykke!

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én

af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

DCD931 DCD936 DCD980 DCD985

Spænding VDC 14,4 14,4 18 18

Type 10 10 10 10

Batteritype Li-Ion Li-Ion Li-Ion Li-Ion

Afgiven effekt W 350 350 500 500

Tomgangshastighed

1, gear min-1 0–450 0–450 0–575 0–575

2, gear min-1 0–1200 0–1200 0–1350 0–1350

3, gear min-1 0–1800 0–1800 0–2000 0–2000

Stødhastighed

1, gear min-1 – 0–7650 – 0–9775

2, gear min-1 – 0–20400 – 0–22900

3, gear min-1 – 0–30600 – 0–34000

Maks. drejemoment (hård/blød) Nm 72/35 72/35 80/38 80/38

Patronkapacitet mm 13 13 13 13

Maksimal borekapacitet

Træ mm 45 45 50 50

Metal mm 13 13 13 13

Murværk mm – 14 – 16

Vægt (uden batteripakke) kg 1,77 1,77 1,77 1,77

LPA (lydtryk) dB(A)

76 90 76 90

KPA (lydtryk usikkerhed) dB(A)

3 3 3 3

LWA (

lydeffekt

) dB(A)

87 101 87 101

KWA (

usikkerhed lydeffekt

) dB(A)

3 3 3 3

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Vibrationsemissionsværdi a

Boring i metal

h,D

m/s²

< 2,5 < 2,5 < 2,5 < 2,5

Usikkerhed K =

m/s²

1,5 1,5 1,5 1,5

Vibrationsemissionsværdi a

Slagboring

h,ID

m/s²

– 11,0 – 11,0

Usikkerhed K =

m/s²

– 1,5 – 1,5

13 mm (1/2") TRÅDLØST BOR/SKRUEMASKINE

DCD931, DCD980

13 mm (1/2") TRÅDLØST HAMMERBOR/SKRUEMASKINE

DCD936, DCD985

DANSK

Vibrationsemissionsværdi a

Schrauben

m/s²

< 2,5 < 2,5 < 2,5 < 2,5

Usikkerhed

K = m/s²

1,5 1,5 1,5 1,5

Vibrationsniveauet i dette informationsark er blevet

målt i overensstemmelse med en standardiseret

test, som er oplyst i EN 60745 og kan bruges til

at sammenligne et værktøj med et andet. Det kan

bruges til foreløbig vurdering af eksponeringen.

ADVARSEL: Det erklærede

vibrationsniveau gælder for

værktøjets hovedanvendelsesformål.

Vibrationsniveauet kan imidlertid variere,

hvis værktøjet anvendes til andre formål

eller ved ringe vedligeholdelse. Dette

kan lede til en betydelig forøgelse i

eksponeringsniveauet over den samlede

driftsperiode.

Batteripakke DCB140 DCB141 DCB142 DCB180 DCB181 DCB182

Batteritype Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion

Spænding VDC 14,4 14,4 14,4 18 18 18

Ydeevne A

3,0 1,5 4,0 3,0 1,5 4,0

Vægt kg 0,53 0,30 0,54 0,64 0,35 0,61

Oplader DCB105

Netspænding VAC 230 V

Batteritype Li-Ion

Ca, opladningstid min 30 55 70

(1,5 Ah-batteripakker) (3,0 Ah-batteripakker) (4,0 Ah-batteripakker)

Vægt kg 0,49

Sikringer:

Europa 230 V værktøj 10 Amp, el-net

Deﬁ nitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver

sikkerhedsniveauet for hvert enkelt signalord.

Læs vejledningen og vær opmærksom på disse

symboler.

FARE: Angiver en umiddelbart farlig

situation, der medmindre den undgås,

vil resultere i død eller alvorlig

personskade.

ADVARSEL: Angiver en potentielt farlig

situation, der medmindre den undgås,

kunne resultere i død eller alvorlig

personskade.

FORSIGTIG: Angiver en potentielt farlig

situation, der medmindre den undgås,

kan resultere i mindre eller moderat

personskade.

BEMÆRK: Angiver en handling,

der ikke er forbundet med

personskade, men som kan

resultere i produktskade.

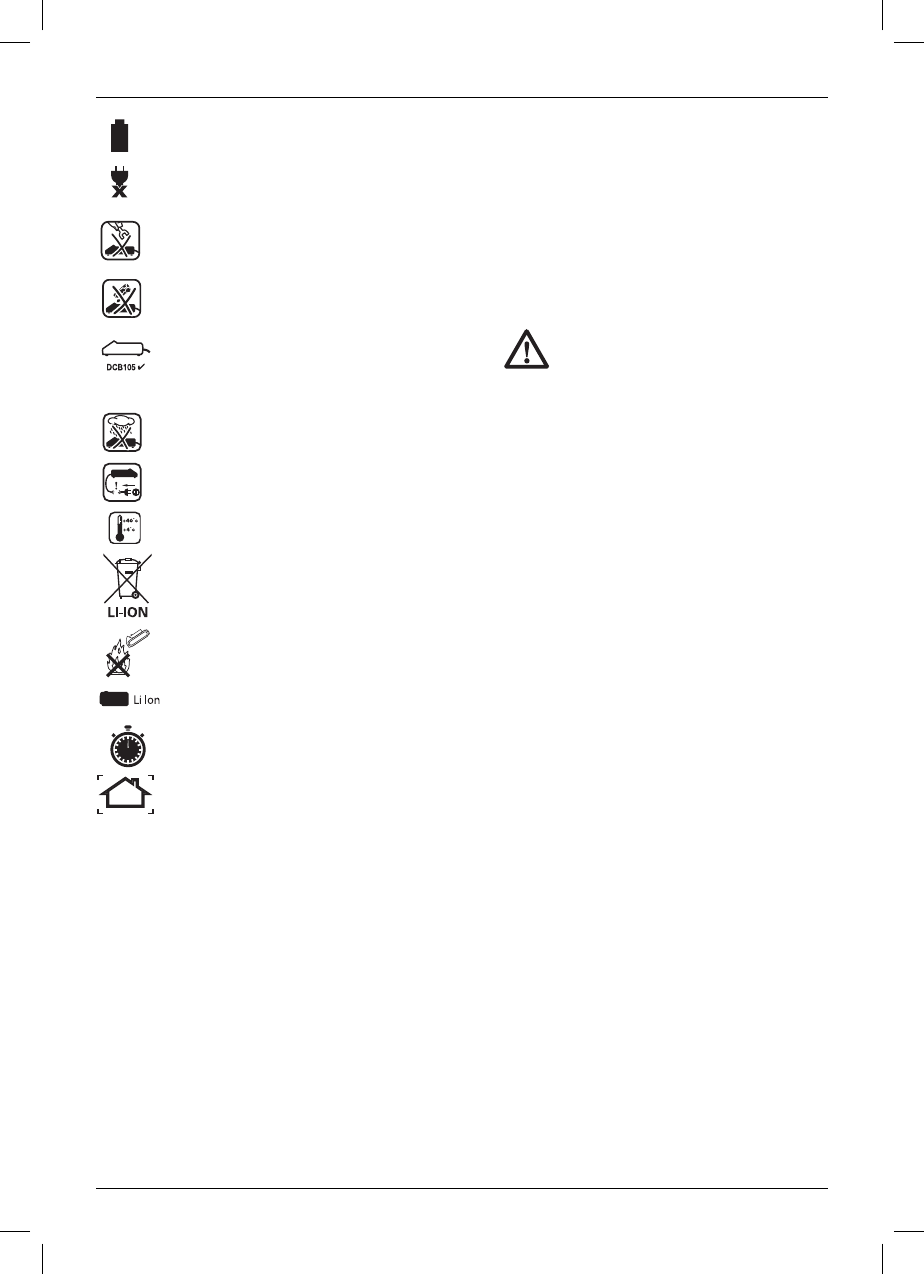

Angiver risiko for elektrisk stød.

Angiver brandfare.

Et skøn over vibrationsudsættelsen

skal tage højde for tiden, hvor

værktøjet er slukket eller tændt uden

at blive brugt. Dette kan mindske

eksponeringsniveauet over den samlede

driftsperiode.

Identificer yderligere

sikkerhedsforanstaltninger, der skal

beskytte brugeren mod vibrationer,

såsom: vedligeholdelse af værktøjet og

dets tilbehør, hold hænderne varme og

etablering af arbejdsrutiner.

DANSK

tilstedeværelse af brændbare væsker,

gasser eller støv. Elektrisk værktøj skaber

gnister, der kan antænde støvet eller

dampene.

c) Hold børn og omkringstående på afstand

når der anvendes elektrisk værktøj.

Distraktioner kan medføre, at du mister

kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe

til stikkontakten. Stikket må aldrig

modificeres på nogen måde. Undlad

at bruge adapterstik sammen med

jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende

stikkontakter reducerer risikoen for elektrisk

stød.

b) Undgå kropskontakt med jordforbundne

overflader, såsom rør, radiatorer, komfurer

og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for

regn eller våde forhold. Hvis der trænger

vand ind i et elektrisk værktøj øges risikoen

for elektrisk stød.

d) Undlad at udsætte ledningen for overlast.

Brug aldrig ledningen til at bære,

trække værktøjet eller trække det ud af

stikkontakten. Hold ledningen borte fra

varme, olie, skarpe kanter og bevægelige

dele. Beskadigede eller sammenfiltrede

ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs

skal der anvendes en forlængerledning,

som er egnet til udendørs brug. Brug af

en ledning der er egnet til udendørs brug

reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område,

benyt en strømforsyning, der er beskyttet

af en fejlstrømsafbryder. Ved at benytte

en fejlstrømsafbryder reduceres risikoen for

elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du

foretager dig, og brug sund fornuft, når

du benytter et elektrisk værktøj. Brug

ikke elektrisk værktøj, når du er træt

eller påvirket af narkotika, alkohol eller

medicin. En øjebliks uopmærksomhed

under anvendelse af et elektrisk værktøj kan

forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær

altid beskyttelsesbriller. Sikkerhedsudstyr

såsom støvmaske, skridsikre sikerhedssko,

EF-konformitetserklæring

MASKINDIREKTIV

DCD931, DCD936, DCD980, DCD985

DEWALT erklærer, at produkterne beskrevet under

Tekniske data er udformet i overensstemmelse

med:

2006/42/EC, EN 60745-1, EN 60745-2-1,

EN 60745-2-2.

Disse produkter overholder også direktivet

2004/108/EF og 2011/65/EU. Kontakt DEWALT på

følgende adresse for yderligere oplysninger eller se

bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den

tekniske fil og udsteder denne erklæring på vegne

af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

02.02.2011

ADVARSEL: Læs

instruktionsvejledningen for at reducere

risikoen for personskader.

Generelle sikkerhedsadvarsler for

elektrisk værktøj

ADVARSEL! læs alle

sikkerhedsadvarsler og alle

instruktioner -Manglende overholdelse

af advarsler og instruktioner kan

medføre elektrisk stød, brand og/eller

alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL FREMTIDIG REFERENCE

Udtrykket “elektrisk værktøj” i advarslerne henviser

til elektrisk værktøj tilsluttet lysnettet (med el-ledning)

eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel

oplyst. Rodede eller mørke områder giver

anledning til ulykker.

b) Undlad at benytte elektrisk værktøj i en

eksplosionsfarlig atmosfære, f.eks. ved

DANSK

sikkerhedshjelm eller høreværn, brugt når

omstændighederne foreskriver det, reducerer

omfanget af personskader.

c) Undgå utilsigtet opstart. Sørg for at der

er slukket for kontakten inden værktøjet

tilsluttes strømkilde og/eller batterienhed,

samles op eller bæres. Når elektrisk værktøj

bæres med fingeren på kontakten eller

tilsluttes når kontakten er tændt, giver det

anledning til ulykker.

d) Fjern eventuelle justerings- eller

skruenøgler, før det elektriske værktøj

startes. En skruenøgle eller anden nøgle,

der bliver siddende på en roterende del

af elektrisk værktøj, kan give anledning til

personskade.

e) Undlad at række for langt. Hold hele tiden

en god fodstilling og balance. Dette giver

bedre kontrol af det elektriske værktøj når

uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær

ikke løst tøj eller smykker. Hold dit hår,

tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan

blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller

-opsamlingsudstyr, skal dette tilsluttes

og anvendes rigtigt. Anvendelse af

støvopsamlingsudstyr kan begrænse farer

forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK

VÆRKTØJ

a) Undlad at bruge magt over for det

elektriske værktøj. Brug det værktøj, der

er bedst egnet til det arbejde, der skal

udføres. Værktøjet vil klare opgaven bedre

og mere sikkert med den ydelse, som det er

beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis

kontakten ikke tænder og slukker for det.

Alt elektrisk værktøj, der ikke kan kontrolleres

med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/

eller batterienheden fra det elektriske

værktøj, før det elektriske værktøj justeres,

dets tilbehør udskiftes eller det stilles

til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen

for at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for

rækkevidde af børn, og tillad ikke

personer som ikke er bekendt med dette

elektriske værktøj eller disse instruktioner

at betjene værktøjet. Elektrisk værktøj er

farligt i hænderne på personer, som ikke er

instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj.

Undersøg om bevægelige dele sidder

skævt, binder eller er gået itu såvel som

andre forhold, der kan påvirke betjeningen

af værktøjet. Hvis det elektriske værktøj

er beskadiget, skal det repareres før

brug. Mange ulykker er forårsaget af dårligt

vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med

skarpe skærekanter har mindre tilbøjelighed til

at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor,

osv. i overensstemmelse med disse

instruktioner, idet der tages hensyn til

arbejdsforholdene og den opgave, som

skal udføres. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til,

kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader,

som er angivet af fabrikanten. En

oplader, der er beregnet til en bestemt type

batteripakke, kan udgøre en brandrisiko, hvis

den bruges med en anden type batteripakke.

b) Brug kun elektrisk værktøj med de

batteripakker, der er beregnet til hver

enkelt type. Brug af andre batteripakker kan

skabe risiko for personskade og brand.

c) Når en batteripakke ikke er i brug,

skal den holdes borte fra andre

metalgenstande, så som papirclips,

mønter, nøgler, søm, skruer og andre

små metalgenstande, der kan danne

forbindelse mellem to elektriske

kontaktflader. Kortslutninger mellem

batterikontakter kan forårsage forbrænding

eller brand.

d) Hvis en batteripakke udsættes for

overlast, kan der sive væske ud. Undgå

berøring. Hvis væsken berøres ved et

tilfælde, skal der skylles med masser af

vand. Hvis der kommer væske i øjnene,

skal der desuden søges lægehjælp.

Batterivæske kan forårsage irritation eller

forbrænding.

6) SERVICE

a) Elektrisk værktøj skal serviceres

af en kvalificeret servicetekniker

som udelukende benytter identiske

reservedele. Derved sikres at værktøjets

driftssikkerhed opretholdes.

DANSK

Yderligere speciﬁ kke

sikkerhedsregler for boremaskiner/

skruemaskiner/hammerbor

• Brug hørebeskyttelse under slagboring.

Støjeksponering kan forårsage høreskader.

• Brug de ekstra håndtag, hvis de følger med

værktøjet. Manglende kontrol kan medføre

personskade.

• Hold kun fast i det elektriske værktøj på de

isolerede håndtagsflader under udførelse af

arbejdet, hvor skæreværktøjet kan berøre

skjulte ledninger. Kommer skæreværktøjet

i kontakt med en strømførende ledning, kan

blotlagte metaldele på elværktøjet gøres

strømførende og give stød til brugeren.

• Brug klemmer eller andre praktiske metoder

til at fastgøre og støtte arbejdsemnet til

et stabilt underlag. Det er ustabilt at holde

arbejdsemnet i hånden eller mod kroppen og

kan medføre manglende kontrol.

• Brug hørebeskyttelse under hamring i

længere tid. Forlænget eksponering for høj,

intens støj kan forårsage høreskader. Der

kan forekomme midlertidigt høreskab eller

alvorlig trommehindeskade som følge af høje

lydniveauer ved hammerboring.

• Anvend sikkerhedsbriller eller anden

øjenbeskyttelse. Under betjening af

boremaskinen kan der hvirvle savsmuld rundt.

Flyvende partikler kan forårsage permanent

øjenskade.

• Hammerborene og værktøjet bliver varme

under betjening. Anvend handsker, når du

rører ved dem.

Restrisici

Følgende risici er forbundet med brugen af

slagboremaskiner:

– Skader forårsaget af berøring af de roterende

dele eller varme dele på værktøjet.

På trods af overholdelsen af de relevante

sikkerhedsregler og brug af sikkerhedsudstyr kan

visse restrisici ikke undgås. Disse omfatter:

– Hørenedsættelse.

– Risiko for at få fingrene i klemme ved udskiftning

af tilbehøret-

– Sundhedsfarer forårsaget ved indånding af støv,

der dannes, når der arbejdes i træ.

– Risiko for personskade som følge af flyvende

partikler.

– Risiko for personskade som følge af forlænget

brug.

Mærkning på værktøjet

Følgende piktogrammer vises på værktøjet:

Læs brugsvejledningen før brug.

PLACERING AF DATOKODEN

Datokoden, som også inkluderer fremstillingsåret,

er trykt ind i kabinetfladen, der danner

monteringssammenføjningen mellem værktøj og

batteri.

Eksempel:

2012 XX XX

Produktionsår

Vigtig sikkerhedsvejledning for alle

batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning

indeholder vigtige sikkerheds- og driftsinstruktioner

for DCB105 batterioplader.

• Før du bruger opladeren, læs alle instruktioner

og de sikkerhedsmæssige afmærkninger på

opladeren, batteripakken og produktet.

ADVARSEL: Risiko for chok. Lad

ikke nogen ﬂ ydende væsker komme

ind i opladeren. Det kan resultere i et

elektrisk chok.

FORSIGTIG: Risiko for brand. For

at reducere risikoen for kvæstelser,

oplad kun DEWALT genopladelige

batteripakker. Andre batterityper kan

blive overophedet og kan eksplodere

og medføre person- og produktskader.

Oplad ikke ikke-genopladelige batterier.

FORSIGTIG: Børn skal overvåges for at

sikre, at de ikke leger med udstyret.

BEMÆRK: Under bestemte

forhold, når opladeren er tilsluttet

til strømforsyningen, kan den blive

kortsluttet af fremmede materialer.

Fremmede materialer af en ledende

art som for eksempel, men ikke

begrænset til slibestøv, metalspåner,

ståluld, aluminumsfolie eller anden

koncentration af metalliske partikler

skal holdes på afstand af opladerens

huller. Tag altid stikket til opladeren ud

fra kontakten, når der ikke er indsat en

batteripakke. Tag stikket til opladeren ud

før forsøg på at rengøre den.

DANSK

• Forsøg ALDRIG at oplade batteripakken

med andre opladere end dem, der er omtalt

i denne manual. Opladeren og batteripakken er

specielt designet til at arbejde sammen.

• Disse opladere er ikke beregnet til

anden brug end opladning af DEWALT

genopladelige batterier. Al anden brug kan

medføre risiko for brand, elektrisk chok eller

livsfarlige elektriske stød.

• Udsæt ikke opladeren for regn eller sne.

• Træk i stikket i stedet for ledningen, når

opladeren frakobles. Dette vil reducere risikoen

for beskadigelse af elstikket og ledningen.

• Sørg for at ledningen er placeret, så den

ikke bliver trådt på, snublet over eller på

anden måde bliver genstand for skader eller

belastning.

• Anvend kun en forlængerledning, når det er

absolut nødvendigt. Anvendelse af en ukorrekt

forlængerledning kan resultere i risiko for brand,

elektrisk chok eller livsfarlige elektriske stød.

• Når en oplader benyttes udendørs, find

altid et tørt sted og brug en passende

forlængerledning til udendørs brug. Brug

af en ledning, der er egnet til udendørs brug,

reducerer risikoen for elektrisk stød.

• Blokér ikke ventilationshullerne på

opladeren. Ventilationshullerne findes oven

på og på siderne af opladeren. Anbring

opladeren på afstand af alle varmekilder.

• Brug ikke opladeren, hvis ledningen eller

stikket er beskadiget — få dem omgående

udskiftet.

• Brug ikke opladeren, hvis den har fået

et hårdt slag er blevet tabt eller blevet

beskadiget på anden vis. Tag den med til et

autoriseret værksted.

• Demontér ikke opladeren, tag den med

til et autoriseret værksted, når service

eller reparation er påkrævet. Ukorrekt

genmontering kan medføre risiko for elektrisk

chok, livsfarlige elektriske stød eller brand.

• Hvis ledningen beskadiges, skal den omgående

udskiftes af producenten, hans forhandler eller

lignende kvalificeret person for at forebygge

enhver risiko.

• Tag stikket til opladeren ud af kontakten før

forsøg på nogen form for rengøring. Dette vil

reducere risikoen for elektrisk chok. Fjernelse

af batteripakken vil ikke reducere denne risiko.

• Forsøg ALDRIG at tilslutte 2 opladere til

hinanden.

• Opladeren er designet til at køre på standard

230V husholdningsstrøm. Forsøg ikke at

bruge den med en anden strømstyrke. Dette

gælder ikke for opladere til køretøjer.

GEM DISSE INSTRUKTIONER

Opladere

DCB105 opladeren accepterer 10,8 V, 14,4 V

og 18V Li-Ion (DCB121, DCB123, DCB140,

DCB141, DCB142, DCB180, DCB181 og DCB182)

batteripakker.

Denne oplader kræver ingen justering og er designet

til at være så brugervenlig som mulig.

Opladningsprocedure (ﬁ g. 2)

1. Indsæt opladeren i en passende 230 V udgang,

før batteripakken indsættes.

2. Indsæt batteripakken (i) i opladeren og

kontrollér, at pakken sidder godt fast i

opladeren. Det røde (opladnings) lys vil blinke

hele tiden og angive, at opladningsprocessen er

startet.

3. Når batteriet er helt opladet, er den røde lampe

konstant på ON. Batteriet er helt opladet og kan

hermed anvendes eller efterlades i opladeren.

BEMÆRK: For at sikre maksimal ydeevne og levetid

for Li-Ion batterier skal batteripakken lades helt op,

før den anvendes første gang.

Opladningsproces

Se batteripakkens opladningstilstand i nedenstående

skema.

Opladningstilstand

oplader –– –– –– ––

fuldt opladet –––––––––––––––––

forsinkelse ved

varmt/koldt batteri –– • –– • –– • –– •

x problem pakke eller

oplader • • • • • • • • • • •

problem ledningsnet •• •• •• •• •• ••

Denne oplader vil ikke oplade en defekt

batteripakke. Opladeren vil angive defekt batteri ved

at nægte at lyse eller ved at vise problem pakke eller

oplader blinkmønster.

BEMÆRK: Dette kan også betyde et problem med

opladeren.

Hvis opladeren angiver et problem, tag opladeren og

batteripakken med hen til et autoriseret servicecenter

for at blive kontrolleret.

DANSK

Forsinkelse ved varmt/koldt batteri

Når opladeren registrerer et batteri, der er for

varmt eller for koldt, starter den automatisk en

forsinkelse for varmt/koldt batteri, der suspenderer

opladningen, indtil batteriet har nået en passende

temperatur. Derefter skifter opladeren automatisk

til batteriopladningstilstand. Denne funktion sikrer

maksimal batterilevetid.

XR Li-Ion værktøjerne er designet med et elektronisk

beskyttelsessystem, der vil beskytte batteriet imod

overbelastning, overopvarmning eller dyb afladning.

ge.

Værktøjet slukker automatisk, hvis det elektroniske

beskyttelsessystem aktiveres. Hvis det sker, skal du

anbringe Li-Ion-batteriet i opladeren, indtil det er fuldt

opladet.

En kold batteripakke vil oplade med ca. halvdelen af

hastigheden for en varm batteripakke. Batteripakken

vil oplade ved den lavere hastighed gennem hele

opladningscyklussen og vil ikke vende tilbage til

maksimal opladningshastighed, selvom batteriet

varmer.

Vigtig sikkerhedsvejledning for alle

batteripakker

Sørg for at oplyse katalognummer og spænding ved

bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet, når du køber

det. Før du bruger batteripakken og opladeren, læs

sikkerhedsinstruktionerne nedenfor og følg derefter

de angivne procedurer.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteripakken i en

eksplosionsfarlig atmosfære, som f.eks.

ved tilstedeværelsen af brændbare væsker,

gasser eller støv. Isætning eller udtagning af

batteripakken fra opladeren kan antænde støv

eller dampe.

• Tving aldrig batteripakken ind i opladeren.

Foretag ikke nogen ændringer på

batteripakken, så den kan passe ind i en ikke

kompatibel oplader, da batteripakken kan

blive sprængt og kan medføre personskader.

• Oplad kun batteripakker i DEWALT opladere.

• Sprøjt IKKE på den eller nedsænk den i vand

eller andre væsker.

• Opbevar eller brug ikke værktøjet og

batteripakken på steder, hvor temperaturen

kan nå op på eller overstige 40˚ C

(105° F) (som f.eks. uden for skure eller

metalbygninger om sommeren).

• For de bedste resultater kontrollér at

batteripakken er fuldt opladet før brug.

ADVARSEL: Forsøg aldrig at åbne

batteripakken. Hvis batteripakken er

revnet eller beskadiget, indsæt den ikke

i opladeren. Undgå at mase, tabe eller

beskadige batteripakken. Anvend ikke

en batteripakke eller oplader, der har

fået et hårdt slag, er blevet tabt, kørt

over eller blevet beskadiget på anden

vis (f.eks. stukket med en nål, slået med

en hammer, trådt på). Det kan medføre

elektriske chok eller livsfarlige elektriske

stød. Beskadigede batteripakker

skal returneres til forhandleren for

genanvendelse.

FORSIGTIG: Placér værktøjet på

siden på et fast underlag, hvor det

ikke medfører fare for at vælte eller

falde, når det ikke er i brug. Visse

værktøjer med store batteripakker kan

stå oprejst på batteripakken, men kan

være lette at vælte.

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR LITHIUM-

ION (Li-Ion)

• Brænd ikke batteripakken, selv hvis den

er svært beskadiget eller helt opslidt.

Batteripakken kan eksplodere i åben ild.

Der dannes giftige dampe og stoffer ved

forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt

med huden, skal området omgående vaskes

med mild sæbe og vand. Hvis batterivæske

kommer i øjnene, lad vand løbe over det åbne

øje i 15 minutter, eller indtil irritationen ophører.

Hvis det er nødvendigt at søge lægehjælp,

består batterielektrolytten af en blanding af

flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan

forårsage luftvejsirritation. Sørg for frisk luft.

Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger.

Batterivæske kan være brændbar, hvis

den udsættes for gnister eller åben ild.

Batteripakke

BATTERITYPE

DCD931 og DCD936 kører på 14,4 volt

batteripakker.

DCD980 og DCD985 kører på 18 volt batteripakker.

DCB140, DCB141, DCB142, DCB180, DCB181

eller DCB182 batteripakker kan bruges. Se

Tekniske data for flere informationer.

DANSK

f. Tilstandskontrolkrave

g. Gearvælger

h. Sidehåndtag

i. Batteripakke

J. Batteriudløserknapper

k. Bæltekrog

l. Monteringsskrue

m. Boreclips

TILSIGTET BRUG

Disse boredrivværk/hammerbor er designet

til professionelle boreopgaver, slagboring og

skruetrækkeropgaver.

MÅ IKKE anvendes under våde forhold eller i

nærheden af brændbare væsker eller gasser.

Disse bor/skruemaskiner/hammerbor er

professionelt værktøj.

LAD IKKE børn komme i kontakt med værktøjet.

Overvågning er påkrævet, når uerfarne brugere

anvender dette værktøj.

• Dette produkt er ikke beregnet til anvendelse af

personer (inklusive børn) med nedsatte fysiske,

sensoriske eller mentale handicaps; mangel på

erfaringer, viden eller færdigheder, medmindre

de er under overvågning af en person, der er

ansvarlig for deres sikkerhed. Børn må aldrig

efterlades alene med dette produkt.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare én

spænding. Kontroller altid, at batteriets spænding

svarer til spændingen på mærkepladen. Sørg

også for, at din opladers spænding svarer til din

el-netspænding.

Din DEWALT-oplader er dobbeltisoleret

i overensstemmelse med EN 60335.

Derfor kræves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den

erstattes af en specialfremstillet ledning, der fås

gennem DEWALTS serviceorganisation.

Brug af forlængerledninger

Forlængerledninger bør ikke anvendes, medmindre

det er strengt nødvendigt. Brug en godkendt

forlængerledning, som er egnet til din opladers

indgangsstrøm (se Tekniske data). Den mindste

lederstørrelse er 1 mm2; den maksimale længde

er 30 m.

Ved anvendelse af en kabeltromle, skal kablet altid

vindes helt ud.

SAMLING OG JUSTERING

ADVARSEL: Inden samling og justering

skal batteripakken altid tages ud. Sluk

altid for værktøjet, inden batteriet

indsættes eller fjernes.

ADVARSEL: Anvend kun DEWALT

batterier og opladere.

Isætning og udtagning af

batteripakken fra værktøjet (ﬁ g. 2)

BEMÆRK: For de bedste resultater kontrollér at

batteripakken er fuldt opladet.

SÅDAN INSTALLERES BATTERIPAKKEN I VÆRKTØJETS

HÅNDTAG

1. Ret batteripakken (i) ind efter rillerne inde i

værktøjets håndtag (fig. 2).

2. Skub den ind i håndtaget, indtil batteripakken

sidder godt fast i værktøjet og kontrollér, at den

ikke river sig løs.

SÅDAN FJERNES BATTERIPAKKEN FRA VÆRKTØJET

1. Tryk på udløsningsknappen (j) og træk

batteripakken ud fra værktøjets håndtag.

2. Isæt batteripakken i opladeren som beskrevet i

opladerafsnittet i denne vejledning.

BATTERIPAKKER TIL BRÆNDSTOFMÅLER (FIG. 2)

Nogle DEWALT batteripakker indeholder en

brændstofmåler, som består af tre grønne LED lys,

som angiver niveauet for den resterende opladning i

batteripakken.

Du aktiverer brændstofmåleren ved at trykke på

og holde brændstofmålerknappen (o) nede. En

kombination af de tre grønne LED lys vil lyse og

angive niveauet for den resterende opladning. Når

niveauet for opladning i batteriet ligger under den

brugbare grænse, lyser brændstofmåleren ikke, og

batteriet skal genoplades.

BEMÆRK: Brændstofmåleren giver kun en

indikation af den opladning, der resterer i

batteripakken. Den angiver ikke værktøjets

funktionalitet og er underlagt variation baseret

på produktkomponenter, temperatur og

slutbrugeranvendelse.

Variable hastighedskontakt (ﬁ g. 1)

Tryk på udløserkontakten (a) for at tænde for

værktøjet. Slip udløserkontakten for at slukke for

værktøjet. Dit værktøj er udstyret med en bremse.

Patronen stopper, så snart udløserkontakten slippes

helt.

DANSK

BEMÆRK: Vedvarende brug i variabelt

hastighedsområde anbefales ikke. Det kan skade

kontakten og bør undgås.

Sidehåndtag (ﬁ g. 1)

ADVARSEL:For at reducere risikoen for

personskade SKAL DU ALTID betjene

værktøjet med sidehåndtaget korrekt

monteret. Mangel på at gøre dette kan

resultere i, at sidehåndtaget glider under

betjening af værktøjet og efterfølgende

manglende kontrol. Hold værktøjet med

begge hænder for at øge kontrollen.

Sidehåndtagets (h) klemmer til forsiden af

gearkassen kan drejes 360˚ og kan anvendes af

venstre- og højrehåndede brugere. Sidehåndtaget

skal fastgøres tilpas til at kunne modstå drejning af

værktøjet, hvis tilbehøret binder eller går i stå. Sørg

for at holde sidehåndtaget længst ned for at kunne

kontrollere værktøjet under en motorstop.

Hvis modellen ikke er udstyret med et sidehåndtag,

skal du holde fast i boret med én hånd på håndtaget

og den anden på batteripakken.

BEMÆRK: Sidehåndtaget følger med alle modeller.

Fremad/tilbage-kontrolknap (ﬁ g. 1)

En fremad/tilbage-kontrolknap (b) angiver værktøjets

retning og tjener også som en låseknap.

For at vælge rotation fremad skal du slippe

udløserkontakten og trykke på frem ad/tilbage -

kontrolknappen på højre side af værktøjet.

For at vælge rotation bagud skal du slippe

udløserkontakten og trykke på fremad/tilbage-

kontrolknappen på venstre side af værktøjet.

Kontrolknappens midterposition låser værktøjet

i off-position. Når der skiftes position med

kontrolknappen, skal du sørge for, at udløseren er

sluppet.

BEMÆRK: Første gang værktøjet kører efter et

rotationsskift, kan du høre et klik ved start. Det er

helt normalt og betyder ikke, at der er et problem.

Arbejdslys (ﬁ g. 1)

Der er arbejdslys (c) placeret lige over

udløserkontakten (a). Arbejdslyset aktiveres, når der

trykkes på udløserkontakten.

Når udløseren er udløst, vil arbejdslyset stadig lyse i

op til 20 sekunder.

BEMÆRK: Arbejdslyset er til belysning af den

umiddelbare arbejdsoverflade og er ikke tilsigtet brug

som en lygte.

Tilstandskontrolkrave (ﬁ g. 3–5)

Din boremaskine er udstyret med en separat

tilstandskontrolkrave (f) til at skifte mellem borings-,

iskrunings- og hammerboringstilstand.

BORING (FIG. 3)

FORSIGTIG: Når tilstandskraven

er i bor-/hammerboringstilstand,

vil boret ikke udkoble uanset

momentjusteringskravens (e) position.

Drej tilstandskontrolkraven (f), således at

boresymbolet flugter med pilen.

BEMÆRK: Momentjusteringskraven (e) kan

indstilles til et hvilket som helst tal.

SKRUNING (FIG. 4)

Drej tilstandskontrolkraven (f), således at

skruesymbolet flugter med pilen.

BEMÆRK: Momentjusteringskraven kan

indstilles til et hvilket som helst tal når som

helst. Momentjusteringskraven aktiveres

dog kun i skruetilstand og ikke i bor- og

hammerboringstilstand.

HAMMERBORING (FIG. 5)

FORSIGTIG: Når tilstandskraven

er i bor-/hammerboringstilstand,

vil boret ikke udkoble uanset

momentjusteringskravens (e) position.

Drej tilstandskontrolkraven (f), således at

hammersymbolet flugter med pilen.

Momentjusteringskrave (ﬁ g. 3–5)

Dit værktøj har en justérbar

momentskruetrækkermekanisme til at islå og

fjerne en lang række fastgørelseselementer

i forskellige former og størrelser. Rundt om

momentjusteringskraven (e) findes der tal.

Disse tal anvendes til at indstille koblingen til at

forsyne et momentområde. Jo højere tallet er på

kraven, jo højere er momentet, og jo større er de

fastgørelseselementer, der kan islås. For at vælge et

tal skal du dreje, indtil det ønskede tal flugter med

pilen.

Gear med tre hastigheder (ﬁ g. 3–5)

Værktøjets tre hastigheder giver dig mulighed

for at skifte gear for større alsidighed. For at

vælge hastighed 1 (højeste momentindstilling)

skal du slukke for værktøjet og lade det stoppe.

Skub gearvælgeren (g) helt frem. Hastighed

2 (mellem moment- og hastighedsindstilling)

er i midterpositionen. Hastighed 3 (højeste

hastighedsindstilling) er bagtil.

DANSK

BEMÆRK: Skift ikke gear, når værktøjet kører.

Lad altid boret standse helt, før du skifter gear.

Hvis du har problemer med at skifte gear, skal du

sikre dig, at gearvælgeren er indkoblet i én af de tre

hastighedsindstillinger.

Patroner

ADVARSEL: Forsøg ikke at fastgøre

bor (eller andet tilbehør) ved at holde

fast i den forreste del af patronen og

tænde for værktøjet. Det kan medføre

personskade samt skade på patronen.

Lås altid udløserkontakten og afbryd

værktøjet fra strømkilden, når du skifter

tilbehør.

ADVARSEL: Sørg altid for, at boret

sidder godt fast, før du starter værktøjet.

Et løst bor kan skubbes ud af boret og

forårsage personskade.

NØGLELØS PATRON MED ENKELT MUFFE (FIG. 6–8)

Dit værktøj har også en nøgleløs patron med en

roterende muffe til betjening af patronen med én

hånd. For at indsætte et bor eller andet tilbehør skal

du følge disse trin.

1. Lås udløseren i OFF-positionen. Slut for

værktøjet og afbryd det fra strømkilden.

2. Tag fat i patronens sorte muffe (d) med én

hånd og brug den anden hånd til at fastgøre

værktøjet som vist i figur 6. Drej muffen mod

uret (vist forfra) tilstrækkeligt til, at det ønskede

tilbehør passer dertil.

3. Indsæt tilbehøret ca. 19 mm (3/4") ind i

patronen (fig. 7). Fastspænd ved at rotere

patronbøsningen i retning med uret med

den ene hånd, mens du holder fast ved

værktøjet med den anden (fig. 8). Fortsæt

med at rotere patronbøsningen, indtil du hører

flere klinkeværksklik for at sikre en ordentlig

fastspænding.

For at udløse tilbehøret skal du gentage trin 1 og 2

ovenfor.

Sørg for at fastgøre patronen med én hånd på

muffen og den anden på værktøjet for maksimal

fastgørelse.

Bæltekrog og boreclips (ﬁ g. 1)

ADVARSEL: For at mindske risikoen

for alvorlige personskader, skal

du slukke for værktøjet og tage

batteriet ud, før du foretager

justeringer eller fjerner/installerer

tilbehør.

ADVARSEL: For at mindske risikoen

for alvorlige personskader MÅ DU

IKKE hænge værktøjet op i loftet eller

hænge objekter i bæltekrogen. Du må

KUN hænge værktøjets bæltekrog i et

arbejdsbælte.

ADVARSEL: For at mindske risikoen

for alvorlige personskader, skal du

sikre, at skruen, der holder bæltebøjlen,

er fastskruet.

VIGTIGT: Ved fastgørelse eller fjernelse af

bæltekrogen eller boreclips, brug kun den skrue (l),

der medleveres. Sørg for at spænde skruen godt.

Bæltekrogen (k) og boreclipsen (m) kan monteres på

begge sider af værktøjet blot med den medfølgende

skrue (l), så både venstre- og højrehåndede kan

bruge den. Hvis krogen eller clipsen slet ikke skal

bruges, kan den fjernes fra værktøjet.

Du kan fjerne bæltekrogen eller boreclipsen ved at

fjerne skruen (l), der holder den på plads og montere

den igen på den anden side. Sørg for at spænde

skruen godt.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid

sikkerhedsvejledningen og de gældende

regler.

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Korrekt håndposition (ﬁ g. 9)

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

anvende den rette håndposition som

vist på figur 9.

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

holde godt fast i tilfælde af en pludselig

reaktion.

Korrekt hånd position kræver én hånd på

hovedhåndtaget (n) og den anden hånd på

sidehåndtaget (h).

Betjening af boremaskinen (ﬁ g. 3)

ADVARSEL: For at reducere risikoen

for alvorlig personskade, sluk for

værktøjet og afbryd forbindelsen til

DANSK

strømforsyningen, før der foretages

justeringer eller afmonteringer/

påmonteringer af dele eller tilbehør.

ADVARSEL: For at reducere risikoen

for personskade, sørg ALTID for

at arbejdsemnet er grundigt forankret

eller fastgjort. Hvis der bores i tyndt

materiale, anvend en træ “backup”

blok for at forhindre, at materialet bliver

beskadiget.

1. Vælg den ønskede hastighed/momentområde

ved hjælp af gearvælgeren, så den svarer til

hastighed og moment for den planlagte brug.

Indstil tilstandskontrolkraven til boresymbolet.

2. Til TRÆ skal du bruge sneglebor, spadebor,

stenbor eller hulsave. Til METAL skal du bruge

højhastigheds stålbor eller hulsave. Brug et

smøremiddel ved boring i metal. Undtagelserne

er støbejern og messing, der skal bores i tør

tilstand.

3. Tryk altid i lige linje med boret. Tryk tilstrækkelig

hårdt til at boret bider, men tryk ikke så hårdt, at

motoren blokerer eller boret afbøjes.

4. Hold værktøjet fast med begge hænder for at

kontrollere borets rotation.

5. HVIS BORET, er det normalt, fordi det

bliver overbelastet. SLIP UDLØSEREN

OMGÅENDE, fjern boret fra arbejdet og

afgør årsagen til blokeringen. SLÅ IKKE

UDLØSEREN FRA OG TIL I ET FORSØG PÅ

AT STARTE EN BLOKERET BOREMASKINE

- DET KAN BESKADIGE BOREMASKINEN.

6. Hold motoren i gang, mens boret trækkes ud

af et boret hul. Det hjælper med at forhindre

klemning.

Skruetrækkerbetjening (ﬁ g. 4)

1. Vælg den ønskede hastighed/momentområde

ved hjælp af gearvælgeren (g) øverst på

værktøjet, så den svarer til den hastighed

og moment for den planlagte brug. Indstil

momentjusteringskraven (e) til en lav indstilling

i starten for at sikre, at fastgørelseselementet

indstilles til dine specifikationer.

BEMÆRK: Brug den laveste momentindstilling,

der er krævet, for at skrue fastgørelseselementet

i ved den ønskede dybde. Jo lavere tal, jo lavere

er momentudgangen.

2. Drej tilstandskontrolkraven (f), således at

skruesymbolet flugter med pilen.

3. Nulstil momentjusteringskraven (e) til den rette

nummerindstilling for den ønskede moment.

Lav nogle få prøvekørsler i affald eller skjulte

områder for at bestemme den rigtige position

for momentjusteringskraven.

BEMÆRK: Momentjusteringskraven kan

indstilles til et hvilket som helst tal når som

helst. Momentjusteringskraven aktiveres

dog kun i skruetilstand og ikke i bor- og

hammerboringstilstand.

Hammerboringbetjening (ﬁ g. 5)

1. Vælg den ønskede hastighed/momentområde

ved hjælp af gearvælgeren, så den svarer

til hastighed og moment for den planlagte

brug. Indstil tilstandskontrolkraven (f) til

hammersymbolet.

2. Når der bores, skal du anvende tilpas kraft på

hammeren for at forhindre den i at springe for

meget tilbage. For megen kraft kan nedsætte

borehastigheden, forårsage overopvarmning og

sænke boreintensiteten.

3. Bor lige og hold boret på en lige vinkel på

emnet. Anvend ikke sidetryk på boret, når

du borer, da det vil forårsage blokering af

borspånerne og nedsænke borehastigheden.

4. Hvis hammerhastigheden begynder at falde,

når der bores dybe huller, skal du trække boret

halvvejs ud af hullet, mens værktøjet stadig

kører, for at fjerne snavs fra hullet.

5. Til murværk skal du anvende bor med

hårdmetalplade eller murbor. En jævn strøm af

støv indikerer korrekt borehastighed.

VEDLIGEHOLDELSE

DEWALT elektrisk værktøj er beregnet til langvarig

brug med minimal vedligeholdelse. Værktøjets

fortsatte tilfredsstillende drift afhænger af korrekt

vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere risikoen

for alvorlig personskade, skal

værktøjet slukkes og batteripakken

fjernes, før der foretages nogen former

for justering eller af-/påmontering af

værktøjsdele eller tilbehør. En utilsigtet

opstart kan forårsage personskade.

Der kan ikke udføres service på opladeren eller

batteripakken. Der er ingen dele indeni, der kan

serviceres af brugeren.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

DANSK

Rengøring

ADVARSEL: Blæs støv og snavs

ud af hovedhuset med tør luft, lige

så snart der samler sig snavs i og

omkring luftaftrækket. Bær godkendte

beskyttelsesbriller og godkendt

støvmaske ved udførelse af denne

procedure.

ADVARSEL: Brug aldrig

opløsningsmidler eller andre kraftige

kemikalier til at rengøre værktøjets

ikke-metalliske dele. Disse kemikalier

kan svække de materialer, der anvendes

i disse dele. Brug en klud, der kun er

fugtet med vand og mild sæbe. Der

må under ingen omstændigheder

komme væske ind i værktøjet. Ingen af

værktøjets dele må nedsænkes i væske.

RENGØRINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød.

Afbryd strømforsyningen til opladeren

før rengøring. Snavs og fedt kan fjernes

fra opladerens udvendige flader ved

hjælp af en klud eller en blød børste

(ikke metal). Brug ikke vand eller

rengøringsmidler.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det,

som stilles til rådighed af DEWALT, ikke

er afprøvet med dette produkt, kan det

være farligt at bruge sådant tilbehør

med dette værktøj. For at mindske

risikoen for personskade, må dette

produkt kun anvendes med tilbehør,

som anbefales af DEWALT.

Nærmere oplysninger om det rigtige tilbehør fås hos

forhandleren.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt

må ikke bortskaffes sammen med

almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt

at udskifte dit DEWALT produkt, eller hvis det ikke

længere tjener det tiltænkte formål, må det ikke

bortskaffes med almindeligt husholdningsaffald. Sørg

for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte

produkter og emballage gør det muligt

at genbruge materialer og anvende dem

på ny. Genanvendelse af

genbrugsmaterialer bidrager til at

forhindre forurening af miljøet og

reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde

særskilt bortskaffelse af elektriske produkter fra

husholdningen, ved kommunale affaldsdepoter eller

hos forhandleren i forbindelse med køb af et nyt

produkt.

DEWALT har stillet faciliteter til rådighed til indsamling

og genbrug af udslidte DEWALT produkter.

For at benytte sig af denne service kan man

returnere produktet til et hvilket som autoriseret

serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede

serviceværksted befinder sig ved at kontakte

dit lokale DEWALT-kontor på den adresse,

der er angivet i denne vejledning. Alternativt

findes der en liste over autoriserede DEWALT

serviceværksteder og detaljerede oplysninger om

vores eftersalgsservice og kontakter på følgende

internetadresse: www.2helpU.com.

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes,

når det ikke afgiver tilstrækkelig effekt ved opgaver,

der før var lette at udføre. Ved afslutningen af

batteriets rimelige levetid bortskaffes det på en

miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag

den derpå ud af værktøjet.

• Li-Ion celler er genanvendelige. Tag dem med til

din forhandler eller til den lokale genbrugsplads.

De indsamlede batteripakker vil blive

genanvendt eller korrekt bortskaffet.

DANSK

GARANTI

DEWALT er sikker på produkternes kvalitet

og tilbyder en enestående garanti til

professionelle brugere af dette værktøj.

Denne garantierklæring er en tilføjelse

til dine kontraktmæssige rettigheder

som professionel bruger eller dine

lovbefalede rettigheder som privat ikke-

professionel bruger og påvirker dem på

ingen måde. Garantien er gyldig inden for

medlemsstaterne af Den Europæiske Union

og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI

TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit

DEWALT værktøj, kan du returnere det

inden for 30 dage, komplet som købt, til

den forhandler, hvor værktøjet blev købt

og få alle pengene refunderet eller bytte

det. Produktet skal have været underlagt

almindelig brug og slid, og der skal

fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse

eller service af dit DEWALT værktøj,

inden for 12 måneder efter købet, er du

berettiget til en gratis serviceydelse. Den

vil blive foretaget gratis af et autoriseret

DEWALT serviceværksted. Købsbeviset

skal fremvises. Inkluderer arbejdskraft.

Ekskluderer tilbehør og reservedele,

medmindre de var fejlbehæftede under

garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt

på grund af fejlbehæftede materialer eller

produktionsfejl inden for 12 måneder fra

købsdatoen, garanterer DEWALT gratis

udskiftning af alle defekte dele eller gratis

udskiftning af enheden efter vores valg

under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt

almindelig brug og slid;

• Der ikke er forsøgt reparationer af

uautoriserede personer;

• Købsbeviset fremvises;

• Produktet returneres komplet med

alle originale komponenter;

Hvis du ønsker at reklamere, kontakt

din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT

serviceværksted i DEWALT kataloget

eller kontakt dit DEWALT kontor på den

adresse, der er opgivet i denne manual.

Der findes en liste over autoriserede

DEWALT serviceværksteder og detaljerede

oplysninger om vores eftersalgsservice på

følgende internetadresse: www.2helpU.

com.

DEUTSCH

Schwingungsemissionswert a

Schrauben

m/s²

< 2,5 < 2,5 < 2,5 < 2,5

Unsicherheitswert

K = m/s²

1,5 1,5 1,5 1,5

Der in diesem Informationsblatt angegebene

Vibrationsemissionsgrad wurde nach Maßgabe eines

standardisierten Tests, wie in EN 60745 vorgegeben,

gemessen und kann zum Vergleich von Werkzeugen

verwendet werden. Er kann zu einer vorläufigen

Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene

Vibrationsemissionswert steht für die

Hauptanwendungen des Werkzeugs.

Falls das Werkzeug jedoch für andere

Anwendungen oder mit anderem

Zubehör benutzt oder schlecht

instandgehalten wird, kann die

Vibrationsemission verschieden sein.

Dies kann den Expositionsgrad über

die gesamte Arbeitsdauer erheblich

steigern.

Akku DCB140 DCB141 DCB142 DCB180 DCB181 DCB182

Akkutyp Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion

Spannung VGS 14,4 14,4 14,4 18 18 18

Leistung A

3,0 1,5 4,0 3,0 1,5 4,0

Gewicht kg 0,53 0,30 0,54 0,64 0,35 0,61

Ladegerät DCB105

Netzspannung VAC 230 V

Akkutyp Li-Ion

Ungefähre Ladezeit min 30 55 70

(1,5 Ah -Akkus) (3,0 Ah-Akkus) (4,0 Ah-Akkus)

Gewicht kg 0,49

Sicherungen:

Europa 230 V Werkzeuge 10 A Stromversorgung

Deﬁ nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen

Warnhinweise erklärt. Bitte lesen Sie das Handbuch

und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar

drohende gefährliche Situation hin, die,

sofern nicht vermieden, zu tödlichen

oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation hin,

die, sofern nicht vermieden, zu tödlichen

oder schweren Verletzungen führen

kann.

VORSICHT: Weist auf eine

möglicherweise gefährliche Situation

hin, die, sofern nicht vermieden, u.

U. zu leichten oder mittelschweren

Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin,

das nichts mit Verletzungen zu tun

hat, aber, wenn es nicht vermieden

wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

Eine Schätzung des

Vibrationsaussetzungsgrades sollte

ebenfalls berücksichtigen, ob das

Werkzeug abgeschaltet ist, oder ob es

einfach nur eingeschaltet ist ohne für

Arbeiten benutzt zu werden. Dies kann

den Expositionsgrad über die gesamte

Arbeitsdauer erheblich verringern.

Bestimmen Sie zusätzliche

Sicherheitsmaßnahmen, um den

Benutzer vor den Auswirkungen der

Vibrationen zu schützen, wie etwa:

Instandhaltung des Werkzeugs und

Zubehörs, die Hände warm halten,

Aufbau von Arbeitsmethoden.

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

DCD931, DCD936, DCD980, DCD985

DEWALT erklärt hiermit, dass diese unter

Technische Daten beschriebenen Produkte die

folgenden Vorschriften erfüllen:

2006/42/EC, EN 60745-1, EN 60745-2-1,

EN 60745-2-2.

Diese Produkte erfüllen auch die Richtlinie

2004/108/EG und 2011/65/EU. Für weitere

Informationen wenden Sie sich bitte an DEWALT

unter der folgenden Adresse oder schauen Sie auf

der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung des technischen Dossiers und

gibt diese Erklärung im Namen von DEWALT ab.

Horst Grossmann

Vizepräsident für Konstruktion und

Produktentwicklung

DEWALT, Richard-Klinger-Straße 11

D-65510 Idstein, Deutschland

02.02.2011

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die

Bedienungsanleitung lesen.

Allgemeine Warnhinweise für

Elektrowerkzeuge

WARNUNG! Lesen und verstehen

Sie alle Sicherheitswarnungen und

alle Anweisungen. Die Missachtung

der Warnhinweise und Anweisungen

kann zu Stromunfall, Brand und/oder

schweren Verletzungen führen.

ALLE WARNHINWEISE UND ANWEISUNGEN

ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN

Der nachfolgend verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene

Werkzeuge (mit Netzkabel) und auf akkubetriebene

Werkzeuge (ohne Netzkabel).

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie Ihren Arbeitsbereich sauber

und gut ausgeleuchtet. Unordentliche oder

dunkle Arbeitsbereiche können zu Unfällen

führen.

b) Arbeiten Sie mit Elektrowerkzeugen nicht

in explosionsgefährdeten Umgebungen,

in der sich brennbare Flüssigkeiten, Gase

oder Staub befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Benutzung des

Elektrowerkzeugs fern. Ablenkungen

können dazu führen, dass Sie die Kontrolle

verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des

Elektrowerkzeugs muss in die Steckdose

passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie mit

geerdeten Elektrowerkzeugen keine

Adapterstecker. Unveränderte Stecker und

passende Steckdosen verringern das Risiko

eines Stromschlags.

b) Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen wie Rohre,

Heizungen, Herde und Kühlschränke. Es

besteht ein erhöhtes Stromschlagrisiko, wenn

Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von

Regen oder Nässe fern. Das Eindringen

von Wasser in ein Werkzeug erhöht das

Stromschlagrisiko.

d) Zweckentfremden Sie das Kabel nicht.

Verwenden Sie es niemals, um das

Elektrowerkzeug zu tragen oder zu ziehen

bzw. um den Stecker aus der Steckdose

zu ziehen. Halten Sie das Kabel von Hitze,

Öl, scharfen Kanten oder beweglichen

Teilen fern. Beschädigte oder verwickelte

Kabel erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im

Freien benutzen, verwenden Sie

nur Verlängerungskabel, die für

Außenbereiche geeignet sind. Die

Verwendung eines für Außenbereiche

geeigneten Verlängerungskabels verringert

das Stromschlagrisiko.

f) Beim Betrieb eines Elektrowerkzeugs

an einem feuchten Ort muss eine

Stromversorgung mit einer Fehlerstrom-

Schutzeinrichtung verwendet werden.

Die Verwendung einer Fehlerstrom-

Schutzeinrichtung verringert das

Stromschlagrisiko.

3) PERSÖNLICHE SICHERHEIT

a) Bleiben Sie stets aufmerksam, achten Sie

darauf, was Sie tun und lassen Sie beim

DEUTSCH

Umgang mit Elektrowerkzeugen gesunden

Menschenverstand walten. Benutzen Sie

keine Elektrowerkzeuge, wenn Sie müde

sind oder unter dem Einfluss von Drogen,

Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch

von Elektrowerkzeugen kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie eine persönliche

Schutzausrüstung. Tragen Sie stets einen

Augenschutz. Schutzausrüstungen (wie

Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz) für die

entsprechenden Einsatzbedingungen mindern

das Verletzungsrisiko.

c) Verhindern Sie unbeabsichtigtes Starten.

Stellen Sie sicher, dass das Werkzeug

ausgeschaltet ist, bevor Sie es an

die Stromquelle und/oder den Akku

anschließen, es hochheben oder tragen.

Das Tragen des Elektrowerkzeugs mit dem

Finger am Schalter oder der Anschluss

eingeschalteter Werkzeuge führen unnötig

Unfälle herbei.

d) Nehmen Sie vor dem Einschalten des

Elektrowerkzeugs Einstellwerkzeuge

oder Schraubenschlüssel ab. Ein

Schraubenschlüssel oder Einstellwerkzeug,

der/das sich in einem drehenden Teil

befindet, kann zu Verletzungen führen.

e) Nicht zu weit vorlehnen! Sorgen Sie für

sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie

das Werkzeug in unerwarteten Situationen

besser unter Kontrolle halten.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung und keinen

Schmuck. Halten Sie Haare, Kleidung und

Handschuhe von sich bewegenden Teilen

fern. Lose sitzende Kleidung, Schmuck oder

lange Haare können sich in den beweglichen

Teilen verfangen.

g) Falls Vorrichtungen zur Staubabsaugung

bzw. zum Staubfang vorhanden

sind, vergewissern Sie sich, dass

diese angeschlossen sind und richtig

verwendet werden. Durch die Verwendung

eines Staubfangs können die mit Staub

verbundenen Gefahren reduziert werden.

4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug

nicht. Verwenden Sie das für Ihren

Anwendungsbereich geeignete

Elektrowerkzeug. Mit dem richtigen

zweckbestimmten Elektrowerkzeug kann

die Arbeit besser und sicherer ausgeführt

werden.

b) Benutzen Sie das Elektrowerkzeug nicht,

wenn sich der Ein-Aus-Schalter nicht

verstellen lässt. Ein Elektrowerkzeug mit

defektem Schalter ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker der Stromquelle

und/oder dem Akku vom Elektrowerkzeug,

bevor Sie Einstellungen vornehmen,

Zubehör wechseln oder Elektrowerkzeuge

aufbewahren. Diese Vorsichtsmaßnahmen

verhindern ein unbeabsichtigtes Einschalten

des Elektrowerkzeugs.

d) Bewahren Sie ungenutzte

Elektrowerkzeuge außerhalb der

Reichweite von Kindern auf. Lassen Sie

Elektrowerkzeuge nicht von Personen

benutzen, die damit nicht vertraut sind

oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind in den Händen

unerfahrener Personen gefährlich.

e) Halten Sie Elektrowerkzeuge stets

in einem einwandfreien Zustand.

Überprüfen Sie, ob bewegliche Teile

falsch ausgerichtet sind oder klemmen

und ob Teile Bruchstellen aufweisen oder

so beschädigt sind, dass sie die Funktion

des Elektrowerkzeugs beeinträchtigen.

Lassen Sie beschädigte Werkzeuge vor

dem Gebrauch reparieren. Viele Unfälle

sind auf schlecht gewartete Elektrowerkzeuge

zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte

Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und

sind leichter zu kontrollieren.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen und in der für

diesen speziellen Elektrowerkzeugtyp

vorgeschriebenen Art und Weise. Der

Gebrauch von Werkzeugen für andere als

die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

5) GEBRAUCH UND WARTUNG VON AKKUBETRIEBENEN

WERKZEUGEN

a) Laden Sie die Akkus nur in vom Hersteller

angegebenen Ladegeräten auf. Ein

Ladegerät, das nur für eine bestimmte

Akkuart geeignet ist, kann zu einer

Brandgefahr führen, wenn es mit anderen

Akkus verwendet wird.

b) Verwenden Sie für die Elektrowerkzeuge

nur die dafür speziell vorgesehenen

Akkus. Der Gebrauch von anderen Akkus

kann zu Verletzungen und Brandgefahr

führen.

DEUTSCH

c) Halten Sie den nicht benutzten Akku

von Metallgegenständen, wie z.B.

Büroklammern, Münzen, Schlüsseln,

Nägeln, Schrauben oder anderen kleinen

Metallgegenständen fern, die eine

Überbrückung der Kontakte verursachen

könnten. Ein Kurzschluss zwischen den

Akkukontakten kann Verbrennungen oder

einen Brand hervorrufen.

d) Bei unsachgemäßer Verwendung kann

Flüssigkeit aus dem Akku austreten.

Vermeiden Sie den Kontakt damit. Bei

unbeabsichtigtem Kontakt mit Wasser

abspülen. Wenn die Flüssigkeit in die

Augen gelangt, diese ausspülen und einen

Arzt aufsuchen. Austretende Akkuflüssigkeit

kann zu Hautreizungen oder Verbrennungen

führen.

6) REPARATUREN

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Originalersatzteilen reparieren. Damit kann

gewährleistet werden, dass der Betrieb des

Elektrowerkzeugs sicher ist.

Zusätzliche speziﬁ sche

Sicherheitsvorschriften für Bohrer /

Schrauber / Schlagbohrer

• Tragen Sie Gehörschutz beim Schlagbohren.

Der Einfluss von Lärm kann zu Gehörverlust

führen.

• Verwenden Sie Zusatzgriffe, wenn sie mit

dem Gerät geliefert werden. Kontrollverlust

kann zu Verletzungen führen.

• Halten Sie das Elektrowerkzeug an den

isolierten Griffflächen, wenn Arbeiten

durchgeführt werden, bei denen das

Schneidgerät versteckte Leitungen berühren

könnte. Der Kontakt des Schneidewerkzeugs

mit einer spannungsführenden Leitung kann

auch metallene Geräteteile unter Spannung

setzen und zu einem elektrischen Schlag führen.

• Verwenden Sie Zwingen oder andere

praktikable Methoden, um das Werkstück

auf einer stabilen Basis zu fixieren und

abzustützen. Wenn Sie das Werkstück mit

der Hand oder gegen den Körper halten, ist es

nicht stabil. Sie können die Kontrolle über das

Werkstück verlieren.

• Tragen Sie Gehörschutz, wenn Sie längere

Zeit Schlagbohren. Längerer Einfluss

von Lärm kann zum Gehörverlust führen.

Vorübergehender Gehörverlust oder schwere

Trommelfellschäden können durch hohe

Lautstärkepegel beim Schlagbohren entstehen.

• Tragen Sie eine Schutzbrille oder sonstigen

Augenschutz. Schlagbohr- und Bohrarbeiten

verursachen, dass Splitter herumfliegen.

Herumfliegende Teilchen können dauerhafte

Augenverletzungen verursachen.

• Schlagvorsätze und Werkzeuge werden

beim Betrieb heiß. Tragen Sie Handschuhe,

wenn Sie sie berühren.

Restrisiken

Folgende Risiken sind mit der Verwendung von

Schlagbohrmaschinen untrennbar verbunden:

– Verletzungen beim Berühren rotierender oder

heißer Teile des Gerätes.

Trotz Beachtung der geltenden

Sicherheitsvorschriften und des Einsatzes von

Schutzvorrichtungen können bestimmte Risiken

nicht vermieden werden. Diese sind:

– Schwerhörigkeit.

– Gefahr des Fingerquetschens beim Wechsel

von Zubehör.

– Gesundheitsgefährdung durch Einatmen von

Staub bei Arbeiten mit Holz.

– Verletzungsgefahr durch umherfliegende

Teilchen.

– Verletzungsgefahr durch andauernden

Gebrauch.

Bezeichnungen am Werkzeug

Am Werkzeug sind folgende Piktogramme

angebracht:

Vor der Verwendung die

Bedienungsanleitung lesen.

LAGE DES DATUMSCODES

Der Datumscode, der auch das Herstelljahr

enthält, ist in die Gehäusefläche geprägt, die die

Montagefuge zwischen Gerät und Akku bildet.

Beispiel:

2012 XX XX

Herstelljahr

Wichtige Sicherheitshinweise für alle

Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF:

Diese Anleitung enthält wichtige Sicherheits- und

Betriebsanweisungen für das Ladegerät DCB105.

DEUTSCH

• Lesen Sie vor der Verwendung des Ladegeräts

alle Anweisungen und Warnhinweise auf dem

Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine

Flüssigkeiten in das Ladegerät gelangen

lassen. Dies kann einen elektrischen

Schlag zur Folge haben.

VORSICHT: Verbrennungsgefahr. Zur

Reduzierung der Verletzungsgefahr

sollten nur Akkus von DEWALT

verwendet werden. Andere Akkutypen

können sich überhitzen und bersten,

was zu Verletzungen und Sachschäden

führen kann. Nicht auﬂ adbare

Batterien dürfen nicht wieder aufgeladen

werden.

VORSICHT: Lassen Sie nicht zu, dass

Kinder mit dem Werkzeug spielen.

HINWEIS: Unter bestimmten

Umständen können bei an die

Stromquelle angeschlossenem

Ladegerät die Kontakte im Ladegerät

durch Fremdmaterial kurzgeschlossen

werden. Leitende Fremdmaterialien,

wie z. B. Schleifstaub, Metallspäne,

Stahlwolle, Aluminiumfolie oder die

Ansammlung von Metallpartikeln von

den Hohlräumen des Ladegerätes

fernhalten. Ziehen Sie den Netzstecker

des Ladegerätes immer aus der

Steckdose, wenn kein Akku in der

Vertiefung steckt. Ziehen Sie den

Netzstecker des Ladegerätes vor dem

Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen

Ladegerät, außer dem in diesem Handbuch

beschriebenen, aufgeladen werden. Das

Ladegerät und der Akku wurden speziell zur

gemeinsamen Verwendung konzipiert.

• Diese Ladegeräte sind ausschließlich für das

Laden von DEWALT Akkus bestimmt. Eine

anderweitige Verwendung kann zu Brand führen

oder gefährliche oder tödliche Verletzungen

durch Elektroschock verursachen.

• Setzen Sie das Ladegerät weder Regen

noch Schnee aus.

• Ziehen Sie immer am Stecker und nicht

am Kabel, um das Ladegerät von der

Stromquelle zu trennen. Dadurch wird das

Risiko einer Beschädigung von Stecker und

Kabel reduziert.

• Verlegen Sie das Netzkabel so, dass

niemand darauf treten oder darüber

stolpern kann und dass es keinen sonstigen

schädlichen Einflüssen oder Belastungen

ausgesetzt wird.

• Ein Verlängerungskabel sollte nur

dann verwendet werden wenn es

absolut notwendig ist. Ein ungeeignetes

Verlängerungskabel kann zu Brand führen oder

gefährliche oder tödliche Verletzungen durch

Elektroschock verursachen.

• Wenn Sie ein Ladegerät im Freien betreiben,

tun Sie dies an einem trockenen Ort und

verwenden Sie ein für den Außeneinsatz

geeignetes Verlängerungskabel. Die

Verwendung von für den Außeneinsatz

geeigneten Kabeln mindert die Gefahr eines

elektrischen Schlages.

• Blockieren Sie nicht die Lüftungsschlitze

am Ladegerät. Die Lüftungsschlitze

befinden sich oben und an den Seiten des

Ladegeräts. Stellen Sie das Ladegerät von

Hitzequellen entfernt auf.

• Betreiben Sie das Ladegerät nicht mit einem

beschädigten Netzkabel oder Netzstecker

— beschädigte Teile sind unverzüglich

auszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es

einen harten Stoß erlitten hat fallen gelassen

oder anderweitig beschädigt wurde. Bringen

Sie es zu einer autorisierten Kundendienststelle.

• Das Ladegerät darf nicht zerlegt werden.

Bringen Sie es zu einer autorisierten

Kundendienststelle, wenn es gewartet oder

repariert werden muss. Ein unsachgemäßer

Zusammenbau kann gefährliche oder tödliche

Verletzungen durch Elektroschock verursachen

oder zu Brand führen.

• Zur Vermeidung von Gefahren muss ein

beschädigtes Netzkabel unverzüglich vom

Hersteller, einer Kundendienststelle oder einer

anderen qualifizierten Person ausgetauscht

werden.

• Ziehen Sie den Netzstecker des Ladegerätes

vor dem Reinigen aus der Steckdose.

Dadurch wird das Risiko eines Stromschlags

reduziert. Durch alleiniges Herausnehmen des

Akkus wird dieses Risiko nicht reduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte

miteinander zu verbinden.

• Das Ladegerät wurde für den Betrieb

mit standardmäßigem 230 V Netzstrom

konzipiert. Es darf mit keiner anderen

Spannung verwendet werden. Dies gilt nicht

für das Fahrzeugladegerät.

DEUTSCH

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

Das Ladegerät DCB105 kann folgende Akkus laden:

10,8 V, 14,4 V und 18 V Li-Ion (DCB121, DCB123,

DCB140, DCB141, DCB142, DCB180, DCB181

und DCB182).

An diesem Ladegerät müssen keine Einstellungen

vorgenommen werden, und es wurde für eine

möglichst einfache Bedienung konzipiert.

Ladevorgang [Abb. (ﬁ gure) 2]

1. Stecken Sie das Ladegerät in eine geeignete

Steckdose mit 230 V, bevor Sie den Akku

einsetzen.

2. Legen Sie den Akku (i) vollständig in das

Ladegerät ein. Die rote Leuchte (Aufladen)

blinkt dauerhaft und zeigt dadurch an, dass der

Ladevorgang begonnen wurde.

3. Der Ladevorgang ist abgeschlossen, wenn die

rote Kontrollleuchte ununterbrochen leuchtet.

Der Akku ist vollständig aufgeladen und kann

jetzt benutzt oder im Ladegerät belassen

werden.

HINWEIS: Um die maximale Lebensdauer der

Li-Ion-Akkus zu gewähren, laden Sie den Akkusatz

vor der ersten Verwendung vollständig auf.

Ladevorgang

Die Ladezustände des Akkus sind in der Tabelle

unten aufgeführt.

Ladezustand

wird geladen –– –– –– ––

vollständig geladen –––––––––––––––––––

Temperaturverzögerung –– • –– • –– • –– •

x Problem mit Akku

oder Ladegerät • • • • • • • • • • • • •

Problem mit der

Stromversorgung •• •• •• •• •• ••

Dieses Ladegerät lädt keine defekten Akkus auf.

Das Ladegerät zeigt einen defekten Akku an, indem

es nicht leuchtet oder indem das Blinkmuster für

Probleme mit dem Akku oder dem Ladegerät

angezeigt werden.

HINWEIS: Dies kann auch auf ein Problem mit dem

Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist,

bringen Sie es zusammen mit dem Akku zur

Überprüfung zu einer autorisierten Servicestelle.

Temperaturverzögerung

Wenn das Ladegerät feststellt, dass der Akku

zu heiß oder zu kalt ist, wird automatisch die

Temperaturverzögerung ausgelöst. Dabei wird der

Ladevorgang so lange ausgesetzt, bis der Akku eine

geeignete Temperatur erreicht hat. Das Ladegerät

schaltet dann automatisch auf Ladebetrieb. Dieses

Funktionsmerkmal gewährleistet die maximale

Lebensdauer des Akkus.

XR Li-Ionen-Werkzeuge sind mit einem

elektronischen Schutzsystem ausgestattet, das den

Akku vor Überladung, Überhitzung und vollständiger

Entladung schützt.

Das Gerät schaltet sich automatisch aus, wenn

der elektronische Schutz anschlägt. Wenn dies

geschieht, setzen Sie den Li-Ion-Akku in das

Ladegerät, bis er vollständig geladen ist.

Ein kalter Akku wird mit etwa der halben

Geschwindigkeit eines warmen Akkus geladen. Der

Akku wird während des gesamten Ladevorgangs

mit der geringeren Geschwindigkeit geladen, die sich

auch nicht erhöht, wenn der Akku wärmer wird.

Wichtige Sicherheitsanweisungen

für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf,

dass Sie die Katalognummer und die Spannung

angeben.

Der Akku ist bei der Lieferung nicht vollständig

aufgeladen. Lesen Sie vor der Verwendung

von Akku und Ladegerät die folgenden

Sicherheitsanweisungen und befolgen Sie dann die

genannten Schritte zum Aufladen.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Laden oder benutzen Sie den Akku nicht

in explosionsgefährdeten Umgebungen, in

denen sich z. B. brennbare Flüssigkeiten,

Gase oder Staub befinden. Beim Einsetzen

und Herausnehmen des Akkus aus dem

Ladegerät können sich Staub oder Dämpfe

entzünden.

• Setzen Sie das Akku niemals mit Gewalt

in das Ladegerät ein. Führen Sie niemals

Änderungen am Akku durch, damit es in

ein anderes Ladegerät passt, da das Akku

reißen kann, was zu schweren Verletzungen

führen kann.

• Laden Sie die Akkus nur in ausgewiesenen

Ladegeräten von DEWALT auf.

• Das Ladegerät KEINEN Spritzern aussetzen

und NICHT in Wasser oder andere Flüssigkeiten

eintauchen.

DEUTSCH

• Das Werkzeug und den Akku niemals in

Bereichen lagern oder verwenden, in denen

die Temperatur 40 ºC überschreiten könnte

(z. B. Scheunen oder Metallgebäude im

Sommer).

• Um beste Ergebnisse zu erzielen, sollte

der Akku vor der Verwendung vollständig

aufgeladen werden.

WARNUNG: Versuchen Sie niemals

und unter keinen Umständen, den Akku

zu öffnen. Wenn das Akkugehäuse

Risse oder Beschädigungen aufweist,

darf es nicht in das Ladegerät gelegt

werden. Den Akku nicht quetschen,

fallen lassen oder beschädigen.

Verwenden Sie niemals einen Akku

oder ein Ladegerät, wenn sie einen

harten Schlag erlitten haben, fallen

gelassen, überfahren oder sonst wie

beschädigt wurden (z. B. wenn sie

mit einem Nagel durchlöchert wurden,

mit einem Hammer darauf geschlagen

oder getreten wurde). Ein Stromunfall

oder ein tödlicher Stromschlag könnte

entstehen. Beschädigte Akkus sollten

zum Recycling zur Kundendienststelle

zurückgebracht werden.

VORSICHT: Wenn das Werkzeug

nicht gebraucht wird, muss es

seitlich auf eine stabile Fläche

gelegt werden, wo es kein

Stolperrisiko darstellt und nicht

herunterfallen kann. Manche

Werkzeuge mit großen Akkus können

aufrecht auf dem Akku stehen, aber

leicht umgestoßen werden.

BESONDERE SICHERHEITSANWEISUNGEN FÜR

LITHIUMIONEN (Li-Ion) - AKKUS

• Den Akku nicht verbrennen, auch wenn

er stark beschädigt oder vollkommen

verschlissen ist. Der Akku kann im Feuer

explodieren. Beim Verbrennen eines

Lithiumionen-Akkus entstehen giftige Dämpfe

und Stoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt

kommt, waschen Sie die Stelle sofort

mit einer milden Seife und Wasser. Wenn

Akkuflüssigkeit in die Augen gelangt, spülen Sie

das offene Auge für 15 Minuten, oder bis die

Reizung nachlässt, mit Wasser. Falls Sie sich

in ärztliche Behandlung begeben müssen: Das

Akkuelektrolyt besteht aus einer Mischung von

organischen Karbonaten und Lithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann

Atemwegsreizungen verursachen. Sorgen

Sie für Frischluft. Wenn die Symptome anhalten,

begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die

Akkuflüssigkeit kann brennbar sein,

wenn sie Funken oder einer Flamme

ausgesetzt ist.

Akku

AKKUTYP

Für die Modelle DCD931 und DCD936 wird ein

14,4Volt Akku eingesetzt.

Für die Modelle DCD980 und DCD985 wird ein

18Volt Akku eingesetzt.

Die Akkus DCB140, DCB141, DCB142, DCB180,

DCB181 oder DCB1821 können verwendet werden.

Weitere Informationen finden Sie unter Technische

Daten.

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und

nicht direktem Sonnenlicht sowie übermäßiger

Hitze oder Kälte ausgesetzt. Für eine optimale

Akkuleistung und Lebensdauer lagern Sie die

Akkus bei Raumtemperatur, wenn sie nicht

verwendet werden.

2. Bei längerer Aufbewahrung sollte ein vollständig

aufgeladener Akku an einem kühlen, trockenen

Ort und außerhalb des Ladegeräts aufbewahrt

werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollten nicht vollständig entladen

aufbewahrt werden. Der Akku muss vor der

Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Zusätzlich zu den in dieser Betriebsanleitung

verwendeten Bildzeichen befinden sich die folgenden

Bildzeichen auf dem Ladegerät und dem Akku:

Vor der Verwendung die Betriebsanleitung

lesen.

Akku wird geladen.

Akku ist geladen.

Temperaturverzögerung.

DEUTSCH

x Problem mit Akku oder Ladegerät.

Problem mit der Stromversorgung.

Nicht mit elektrisch leitenden

Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Nur mit DEWALT Akkus verwenden.

Andere Akkutypen können bersten und

Verletzungen und Beschädigungen

verursachen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4°C und 40°C aufladen.

Akku umweltgerecht entsorgen.

Den Akku nicht verbrennen.

Lädt nur Li-Ion-Akkus.

Die Ladezeit ist den Technische Daten

zu entnehmen.

Nur in Innenräumen verwenden.

Packungsinhalt

Die Packung enthält:

1 Akku-Schlagbohrer (Modelle DCD985, DCD936)

1 Akku-Bohrschrauber mit Mittelhandgriff (Modelle

DCD980, DCD931)

1 Li-Ionen-Akkusatz (Modelle M1, L1)

2 Li-Ionen-Akkusätze (Modelle M2, L2)

3 Li-Ionen-Akkusätze (Modelle M3, L3)

1 Transportkoffer

1 Ladegerät

1 Zusatzgriff

1 Betriebsanleitung

1 Explosionszeichnung

HINWEIS: Akkus, Ladegeräte und Transportboxen

sind im Lieferumfang von N-Modellen nicht

enthalten.

• Prüfen Sie das Werkzeug, die Teile oder

Zubehörteile auf Beschädigungen, die beim

Transport entstanden sein könnten.

• Nehmen Sie sich Zeit, diese Betriebsanleitung

vor Inbetriebnahme sorgfältig zu lesen und zu

verstehen.

Beschreibung (Abb. 1, 2)

WARNUNG: Nehmen Sie niemals

Änderungen am Elektrowerkzeug

oder seinen Teilen vor. Dies könnte zu

Schäden oder Verletzungen führen.

a. Auslöseschalter

b. Drehrichtungsknopf

c. Arbeitsleuchte

d. Spannfutter

e. Drehmomenteinstellring

f. Betriebsarteneinstellring

g. Gangschalter

h. Zusatzgriff

i. Akku

j. Akku-Löseknöpfe

k. Riemenhaken

l. Montageschraube

m. Bitclip

BESTIMMUNGSGEMÄSSE VERWENDUNG

Ihr Bohrschrauber/Bohrhammer wurde für den

professionellen Einsatz bei Bohr-, Schlagbohr- und

Schraubarbeiten konstruiert.

NICHT VERWENDEN in nasser Umgebung oder in

der Nähe von brennbaren Flüssigkeiten oder Gasen.

Diese Bohrer/Schrauber/Schlagbohrer sind

Elektrowerkzeuge für den professionellen Einsatz.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt

mit dem Werkzeug kommen. Wenn unerfahrene

Personen dieses Werkzeug verwenden, sind diese

zu beaufsichtigen.

• Dieses Gerät darf nicht von Personen

(einschließlich Kindern) mit eingeschränkten

physischen, sensorischen oder mentalen

Fähigkeiten oder ohne ausreichende Erfahrung

oder Kenntnisse verwendet werden, außer

wenn diese Personen von einer Person, die

für ihre Sicherheit verantwortlich ist, bei der

Verwendung des Geräts beaufsichtigt werden.

Lassen Sie nicht zu, dass Kinder mit diesem

Produkt allein gelassen werden.

DEUTSCH

Richtige Haltung der Hände (Abb. 9)

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, beachten Sie

IMMER die richtige Haltung der Hände,

wie in Abbildung 9 gezeigt.

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, halten Sie das

Gerät IMMER sicher fest und seien Sie

auf eine plötzliche Reaktion gefasst.

Die richtige Haltung der Hände bedeutet, dass eine

Hand am Hauptgriff (n) liegt, während die andere

Hand den seitlichen Griff (h) hält.

Bohrbetrieb (Abb. 3)

WARNUNG: Zur Reduzierung des

Risikos schwerer Verletzungen muss vor

jeder Einstellung und jedem Abnehmen/

Installieren von Zubehör das Werkzeug

ausgeschaltet und der Netzstecker

gezogen werden.

WARNUNG: Zur Reduzierung des

Risikos von Verletzungen IMMER

gewährleisten, dass das Werkstück

fest verankert oder mit Klemmen

gesichert ist. Falls Sie dünnes Material

bohren, benutzen Sie einen „Unterleg-”

Block, um Schäden am Material zu

verhindern.

1. Wählen Sie den gewünschten Drehzahl-/

Drehmomentbereich durch den Gangschalter,

um die für die vorgesehene Arbeit passende

Geschwindigkeit und das passende

Drehmoment einzustellen. Stellen Sie den

Betriebsarteneinstellring auf das Bohrersymbol.

2. Bei HOLZ verwenden Sie Schlangenbohrer,

Flachbohrer, Maschinenbohrbits oder

Lochsägen. Bei METALL verwenden Sie

Schlangenbohrer aus Stahl für hohe Drehzahlen

oder Lochsägen. Verwenden Sie Bohröl beim

Bohren in Metall. Ausnahmen bilden Gusseisen

und Messing, die trocken gebohrt werden

sollten.

3. Üben Sie Druck immer in gerader Linie zum

Bohreinsatz aus. Üben Sie genug Druck aus,

dass der Bohreinsatz schneidet, aber drücken

Sie nicht so stark, dass der Motor abgewürgt

wird oder der Bohreinsatz abrutscht.

4. Halten Sie das Werkzeug mit beiden Händen

fest, um die Drehwirkung des Bohrers zu

kontrollieren.

5. WENN DER BOHRER FESTKLEMMT,

ist meistens eine Überlastung die Ursache.

LASSEN SIE DEN AUSLÖSESCHALTER

SOFORT LOS, entfernen Sie den Bohreinsatz

aus dem Werkstück und finden Sie die

Ursache für das Festklemmen. SCHALTEN

SIE NICHT DEN AUSLÖSESCHALTER EIN

UND AUS MIT DEM VERSUCH, EINEN

ABGEWÜRGTEN BOHRER ZU STARTEN -

DIES KANN DEN BOHRER BESCHÄDIGEN.

6. Lassen Sie den Motor weiterlaufen, während

Sie den Bohreinsatz aus dem Bohrloch

herausziehen. Dies verhindert ein Verklemmen.

Schrauberbetrieb (Abb. 4)

1. Wählen Sie den gewünschten Drehzahl-/

Drehmomentbereich mit dem 3-Gang-Schalter

(g) oben auf dem Gerät, um die für die

vorgesehene Arbeit passende Geschwindigkeit

und das passende Drehmoment einzustellen.

Stellen Sie anfangs den Drehmomenteinstellring

(e) auf einen niedrigen Wert ein, damit die

Schraube Ihren Ansprüchen wie gewünscht

angesetzt werden kann.

HINWEIS: Verwenden Sie das niedrigste

Drehmoment, um die Schraube in der

gewünschten Tiefe einzudrehen. Je

niedriger der Wert, umso geringer ist die

Drehmomentleistung.

2. Drehen Sie den Betriebsarteneinstellring (f)

so, dass das Schraubensymbol an dem Pfeil

ausgerichtet ist.

3. Stellen Sie den Drehmomenteinstellring

(e) auf den Wert, der dem gewünschten

Drehmoment entspricht, zurück. Machen Sie

ein paar Probeumdrehungen in verdeckten

Bereichen, um die passende Position des

Drehmomenteinstellrings zu finden.

HINWEIS: Der Drehmomenteinstellring kann auf

einen beliebigen Wert eingestellt werden. Jedoch

ist der Drehmomenteinstellring nur eingerastet

beim Schraubbetrieb und nicht beim Bohr- und

Schlagbohrbetrieb.

Schlagbohrbetrieb (Abb. 5)

1. Wählen Sie den gewünschten Drehzahl-/

Drehmomentbereich durch den Gangschalter,

um die für die vorgesehene Arbeit passende

Geschwindigkeit und das passende

Drehmoment einzustellen. Stellen Sie

den Betriebsarteneinstellring (f) auf das

Hammersymbol.

DEUTSCH

2. Üben Sie beim Bohren nur soviel Kraft auf das

Schlagwerk aus, dass es nicht zu sehr springt.

Zuviel Kraft verringert die Bohrdrehzahl, führt

zur Überhitzung und geringerer Bohrleistung.

3. Bohren Sie gerade, mit dem Bit im rechten

Winkel zum Werkstück. Üben Sie keinen

seitlichen Druck beim Bohren aus, da

andernfalls das Bit sich zusetzt und die

Bohrdrehzahl verringert wird.

4. Wenn sich beim Bohren von tiefen Löchern

die Schlagzahl verringert, ziehen Sie das Bit

ein Stück aus dem Loch, während das Gerät

noch läuft, damit der Bohrstaub aus dem Loch

austreten kann.

5. Bei Mauerwerk verwenden Sie

Hartmetallbohrspitzen oder Mauerwerkbits.

Ein feines, gleichmäßiges Austreten von Staub

weist auf eine richtige Bohrleistung hin.

WARTUNG

Ihr DEWALT-Elektrowerkzeug wurde für eine

lange Lebensdauer bei möglichst geringem

Wartungsaufwand entwickelt. Ein dauerhafter

einwandfreier Betrieb setzt sachgemäße Wartung

und regelmäßige Reinigung des Werkzeugs voraus.

WARNUNG: Um das Risiko

ernsthafter Verletzungen zu

reduzieren, schalten Sie das

Werkzeug aus und ziehen den

Akku ab, bevor Sie irgendwelche

Einstellungen vornehmen oder Aufsätze

oder Zubehör entfernen/installieren. Ein

unbeabsichtigtes Einschalten des Geräts

kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet

werden. Es gibt im Inneren keine vom Benutzer zu

wartenden Teile.

Schmierung

Für dieses Elektrowerkzeug ist keine zusätzliche

Schmierung notwendig.

Reinigung

WARNUNG: Immer wenn im

Bereich der Lüftungsschlitze

Schmutzansammlungen zu sehen sind,

blasen Sie Schmutz und Staub mit

trockener Druckluft aus dem Gehäuse.

Tragen Sie zugelassenen Augenschutz

und eine zugelassene Staubmaske,

wenn Sie diesen Vorgang durchführen.

WARNUNG: Verwenden Sie

keine Lösungsmittel oder scharfen

Chemikalien zum Reinigen der nicht-

metallischen Teile des Werkzeugs.

Durch diese Chemikalien kann der in

diesen Teilen verwendete Werkstoff

geschwächt werden. Verwenden Sie

ein mit Wasser und einer milden Seife

befeuchtetes Tuch. Achten Sie darauf,

dass keine Flüssigkeit in das Werkzeug

eindringt. Kein Teil des Werkzeuges darf

in Flüssigkeit eingetaucht werden.

REINIGUNGSANWEISUNGEN FÜR DAS LADEGERÄT

WARNUNG: Stromschlaggefahr.

Stecken Sie das Ladegerät vor dem

Reinigen immer aus. Schmutz und Fett

an den Außenseiten des Ladegeräts

können mit einem Tuch oder einer

weichen Bürste (keine Metallbürste)

entfernt werden. Verwenden Sie kein

Wasser und keine Reinigungslösung.

Sonderzubehör

WARNUNG: Da anderes Zubehör von

Drittanbietern von DEWALT nicht mit

diesem Produkt geprüft wurde, könnte

die Verwendung von solchem Zubehör

gefährlich sein. Zur Vermeidung einer

Verletzungsgefahr sollten nur die von

DEWALT empfohlenen Zubehörteile mit

diesem Produkt verwendet werden.

Nähere Informationen über passendes Zubehör

erhalten Sie von Ihrem Fachhändler.

Umweltschutz

Getrennte Sammlung Dieses Produkt

darf nicht zusammen mit normalem

Hausmüll entsorgt werden.

Wenn Sie Ihr DEWALT Produkt ersetzen möchten

oder es ausgedient hat, entsorgen Sie es nicht mit

dem normalen Hausmüll. Geben Sie dieses Produkt

an Sammelstellen zur getrennten Erfassung ab oder

stellen Sie es zur Abholung bereit.

Durch getrennte Sammlung von

gebrauchten Produkten und

Verpackungen kann sichergestellt

werden, dass sie dem Recycling

zugeführt und wiederverwertet werden.

DEUTSCH

Die Wiederverwendung von recyceltem

Material trägt zur Verhinderung von

Umweltverschmutzung und zur

Reduzierung des Rohstoffsbedarfs bei.

Nach Maßgabe örtlicher Vorschriften ist die

getrennte Sammlung von elektrischen Geräten

u. U. über Abholung, Sammelstellen oder den

Fachhändler möglich, wo das Produkt ursprünglich

bezogen wurde.

DEWALT betreibt eine Einrichtung zur Sammlung

und zum Recycling von ausgedienten DEWALT-

Produkten. Wenn Sie von diesem Service Gebrauch

machen möchten, bringen Sie Ihr Produkt zur

Kundendienstwerkstatt zurück, die es für Sie dem

Recycling zuführen wird.

Für die Adresse einer Kundendienstwerkstatt in

Ihrer Nähe setzen Sie sich bitte mit der örtlichen

DEWALT-Niederlassung unter der in dieser Anleitung

angegebenen Anschrift in Verbindung. Eine

Übersicht der DEWALT-Kundendienstwerkstätten

und weitere Informationen zu Servicerichtlinien

und Kontaktadressen finden Sie auch im Internet:

www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden,

wenn die Leistung nicht mehr für Arbeiten ausreicht,

die bei voller Ladung leicht durchgeführt werden

konnten. Am Ende des technischen Lebens ist der

Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen

Sie ihn aus dem Werkzeug.

• Li-Ionen-Zellen sind recycelbar. Geben Sie die

gebrauchten Akkus bei Ihrem Händler oder bei

einer kommunalen Recycling-Sammelstelle ab.

Dort werden die gesammelten Akkus recycelt

oder ordnungsgemäß entsorgt.

DEUTSCH

GARANTIE

DEWALT vertraut auf die Qualität

seiner Produkte und bietet daher den

professionellen Anwendern des Produktes

eine herausragende Garantie. Diese

Garantieerklärung gilt als Ergänzung

und unbeschadet Ihrer Rechte aus dem

Vertrag als professioneller Anwender oder

Ihrer gesetzlichen Ansprüche als privater,

nichtprofessioneller Anwender. Diese

Garantie gilt innerhalb der Staatsgebiete der

Mitgliedsstaaten der Europäischen Union

und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE

OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALT-

Gerätes nicht vollständig zufrieden sind,

geben Sie es einfach innerhalb von

30 Tagen komplett im Originallieferumfang,

so wie gekauft, an den Händler zurück,

um eine vollständige Erstattung oder ein

Austauschgerät zu erhalten. Das Produkt

darf normalem Verschleiß ausgesetzt sein.

Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem

Kauf, wird einmalig eine Wartungsinspektion

für Ihre DEWALT-Maschine ausgeführt.

Diese Arbeiten werden kostenlos von einem

autorisierten DEWALT-Service-Partner

ausgeführt. Der Kaufbeleg muss vorgelegt

werden. Gilt einschließlich Arbeitskosten. Gilt

nicht für Zubehör und Ersatzteile, sofern es

sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material-

oder Produktionsmängeln innerhalb von

12 Monaten ab Kauf einen Fehler aufweist,

garantiert DEWALT den kostenlosen

Austausch aller fehlerhaften Teile oder, nach

unserer Wahl, die kostenlose Wandlung des

Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß

behandelt;

• Das Produkt war normalem Verschleiß

ausgesetzt;

• Es wurden keine Reparaturversuche

durch nicht autorisierte Personen

vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im

Originallieferumfang zurückgegeben.

Um einen Garantieanspruch anmelden zu

können, wenden Sie sich an einen DEWALT-

Service-Partner in Ihrer Nähe, dessen

Adresse Sie im DEWALT-Katalog finden,

oder Sie wenden sich an die DEWALT-

Niederlassung, die in dieser Anleitung

angegeben ist. Eine Liste der autorisierten

DEWALT-Kundendienstwerkstätten und

vollständige Informationen über unseren

Kundendienst finden Sie im Internet unter:

www.2helpU.com.

ENGLISH

1/2" (13 mm) CORDLESS DRILL/DRIVER

DCD931, DCD980

1/2" (13 mm) CORDLESS HAMMERDRILL/DRIVER

DCD936, DCD985

Congratulations!

You have chosen a DEWALT tool. Years of experience, thorough product development and innovation make

DEWALT one of the most reliable partners for professional power tool users.

Technical Data

DCD931 DCD936 DCD980 DCD985

Voltage VDC 14.4 14.4 18 18

Type 10 10 10 10

Battery Type Li-Ion Li-Ion Li-Ion Li-Ion

Power output W 350 350 500 500

No-load speed

1st gear min-1 0–450 0–450 0–575 0–575

2nd gear min-1 0–1200 0–1200 0–1350 0–1350

3rd gear min-1 0–1800 0–1800 0–2000 0–2000

Impact rate

1st gear min-1 – 0–7650 – 0–9775

2nd gear min-1 – 0–20400 – 0–22900

3rd gear min-1 – 0–30600 – 0–34000

Max. torque (hard/soft) Nm 72/35 72/35 80/38 80/38

Chuck capacity mm 13 13 13 13

Maximum drilling capacity

Wood mm 45 45 50 50

Metal mm 13 13 13 13

Masonry mm – 14 – 16

Weight (without battery pack) kg 1.77 1.77 1.77 1.77

LPA (sound pressure) dB(A)

76 90 76 90

KPA (sound pressure uncertainty) dB(A)

3 3 3 3

LWA (sound power) dB(A)

87 101 87 101

KWA (sound power uncertainty) dB(A)

3 3 3 3

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value a

Drilling into metal

h,D

m/s²

< 2.5 < 2.5 < 2.5 < 2.5

Uncertainty K = m/s²

1.5 1.5 1.5 1.5

Vibration emission value a

Impact drilling

h,ID

m/s²

– 11.0 – 11.0

Uncertainty K = m/s²

– 1.5 – 1.5

ENGLISH

EC-Declaration of Conformity

MACHINERY DIRECTIVE

DCD931, DCD936, DCD980, DCD985

DEWALT declares that these products described

under Technical Data are in compliance with:

2006/42/EC, EN 60745-1, EN 60745-2-1,

EN 60745-2-2.

These products also comply with Directive

2004/108/EC and 2011/65/EU. For more

information, please contact DEWALT at the following

address or refer to the back of the manual.

The undersigned is responsible for compilation of the

technical file and makes this declaration on behalf of

DEWALT.

Horst Grossmann

Vice President Engineering and Product

Development

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

02.02.2011

WARNING: To reduce the risk of injury,

read the instruction manual.

General Power Tool Safety Warnings

WARNING! Read all safety warnings

and all instructions. Failure to follow

the warnings and instructions may result

in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual

current device (RCD) protected supply.

Use of an RCD reduces the risk of electric

shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energising power tools that

have the switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A

ENGLISH

wrench or a key left attached to a rotating

part of the power tool may result in personal

injury.

e) Do not overreach. Keep proper

footing and balance at all times. This

enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the switch

is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with these

instructions taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5) BATTERY TOOL USE AND CARE

a) Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may

create a risk of fire when used with another

battery pack.

b) Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

c) When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws or other

small metal objects that can make a

connection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire.

d) Under abusive conditions, liquid may be

ejected from the battery, avoid contact.

If contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

6) SERVICE

a) Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

Additional Speciﬁ c Safety Rules for

Drills/Drivers/Hammerdrills

• Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

• Use auxiliary handles, if supplied with the

tool. Loss of control can cause personal injury.

• Hold power tool by insulated gripping

surfaces when performing an operation

where the cutting tool may contact hidden

wiring. Cutting accessory contacting a “live”

wire may make exposed metal parts of the

power tool “live” and could give the operator an

electric shock.

• Use clamps or other practical way to secure

and support the workpiece to a stable

platform. Holding the work by hand or against

your body is unstable and may lead to loss of

control.

• Wear ear protectors when hammering

for extended periods of time. Prolonged

exposure to high intensity noise can cause

ENGLISH

Do not charge damaged battery packs.

Use only with DEWALT battery packs.

Others may burst, causing personal injury

and damage.

Do not expose to water.

Have defective cords replaced

immediately.

Charge only between 4° C and 40° C.

Discard the battery pack with due care for

the environment.

Do not incinerate the battery pack.

Charges Li-Ion battery packs.

See Technical Data for charging time.

Only for indoor use.

Package Contents

The package contains:

1 cordless percussion drill

(DCD985, DCD936)

1 cordless midhandle drill driver

(DCD980, DCD931)

1 Li-Ion battery pack (M1, L1 models)

2 Li-Ion battery packs (M2, L2 models)

3 Li-Ion battery packs (M3, L3 models)

1 Kitbox

1 Charger

1 Side handle

1 Instruction manual

1 Exploded drawing

NOTE: Battery packs, chargers and kitboxes are not

included with N-models.

• Check for damage to the tool, parts or

accessories which may have occurred during

transport.

• Take the time to thoroughly read and

understand this manual prior to operation.

Description (ﬁ g. 1, 2)

WARNING: Never modify the power

tool or any part of it. Damage or

personal injury could result.

a. Trigger switch

b. Forward/reverse control button

c. Worklight

d. Chuck

e. Torque adjustment collar

f. Mode control collar

g. Gear shifter

h. Side handle

i. Battery pack

j. Battery release button

k. Belt hook

l. Mounting screw

m. Bit clip

INTENDED USE

These drills drivers/hammerdrills are designed

for professional drilling, percussion drilling and

screwdriving applications.

DO NOT use under wet conditions or in presence of

flammable liquids or gases.

These drills/drivers/hammerdrills are professional

power tools.

DO NOT let children come into contact with the

tool. Supervision is required when inexperienced

operators use this tool.

• This product is not intended for use by persons

(including children) suffering from diminished

physical, sensory or mental abilities; lack of

experience, knowledge or skills unless they are

supervised by a person responsible for their

safety. Children should never be left alone with

this product.

Electrical Safety

The electric motor has been designed for one

voltage only. Always check that the battery pack

voltage corresponds to the voltage on the rating

plate. Also make sure that the voltage of your

charger corresponds to that of your mains.

Your DEWALT charger is double insulated

in accordance with EN 60335; therefore

no earth wire is required.

If the supply cord is damaged, it must be replaced

by a specially prepared cord available through the

DEWALT service organization.

ENGLISH

NOTE: Use the lowest torque setting required

to seat the fastener at the desired depth. The

lower the number, the lower the torque output.

2. Rotate the mode control collar (f) so the screw

symbol is aligned with the arrow.

3. Reset the torque adjustment collar (e) to the

appropriate number setting for the torque

desired. Make a few practice runs in scrap or

unseen areas to determine the proper position

of the torque adjustment collar.

NOTE: The torque adjustment collar may be

set to any number at any time. However, the

torque adjustment collar is only engaged during

screwdriving mode and not in drill and hammerdrill

modes.

Hammerdrill Operation (ﬁ g. 5)

1. Select the desired speed/torque range using

the gear shifter to match the speed and torque

to the planned operation. Set the mode control

collar (f) to the hammer symbol.

2. When drilling, use just enough force on the

hammer to keep it from bouncing excessively.

Too much force will cause slower drilling

speeds, overheating, and a lower drilling rate.

3. Drill straight, keeping the bit at a right angle to

the work. Do not exert side pressure on the bit

when drilling as this will cause clogging of the

bit flutes and a slower drilling speed.

4. When drilling deep holes, if the hammer speed

starts to drop off, pull the bit partially out of

the hole with the tool still running to help clear

debris from the hole.

5. For masonry, use carbide-tipped bits or

masonry bits. A smooth, even flow of dust

indicates the proper drilling rate.

MAINTENANCE

Your DEWALT power tool has been designed to

operate over a long period of time with a minimum

of maintenance. Continuous satisfactory operation

depends upon proper tool care and regular cleaning.

WARNING: To reduce the risk of

serious personal injury, turn tool

off and disconnect battery pack

before making any adjustments or

removing/installing attachments or

accessories. An accidental start-up

can cause injury.

The charger and battery pack are not serviceable.

There are no serviceable parts inside.

Lubrication

Your power tool requires no additional lubrication.

Cleaning

WARNING: Blow dirt and dust out of

the main housing with dry air as often as

dirt is seen collecting in and around the

air vents. Wear approved eye protection

and approved dust mask when

performing this procedure.

WARNING: Never use solvents or

other harsh chemicals for cleaning the

non-metallic parts of the tool. These

chemicals may weaken the materials

used in these parts. Use a cloth

dampened only with water and mild

soap. Never let any liquid get inside the

tool; never immerse any part of the tool

into a liquid.

CHARGER CLEANING INSTRUCTIONS

WARNING: Shock hazard. Disconnect

the charger from the AC outlet before

cleaning. Dirt and grease may be

removed from the exterior of the charger

using a cloth or soft non-metallic brush.

Do not use water or any cleaning

solutions.

Optional Accessories

WARNING: Since accessories, other

than those offered by DEWALT, have

not been tested with this product, use

of such accessories with this tool could

be hazardous. To reduce the risk of

injury, only DEWALT recommended

accessories should be used with this

product.

Consult your dealer for further information on the

appropriate accessories.

Protecting the Environment

Separate collection. This product must

not be disposed of with normal

household waste.

ESPAÑOL

Valor de la emisión de vibración a

Taladrado de impacto

h,ID

m/s²

– 11,0 – 11,0

Incertidumbre K = m/s²

– 1,5 – 1,5

Valor de la emisión de vibración a

Atornillado

m/s²

< 2,5 < 2,5 < 2,5 < 2,5

Incertidumbre

K = m/s²

1,5 1,5 1,5 1,5

El nivel de emisión de vibración que se ofrece en

esta hoja informativa se ha medido de acuerdo

con la prueba estandarizada que ofrece la norma

EN 60745 y puede utilizarse para comparar una

herramienta con otra. Puede utilizarse para realizar

una evaluación preliminar de la exposición.

ADVERTENCIA: El nivel de emisión

de vibración declarado ejemplifica

las aplicaciones principales de la

herramienta. Sin embargo, si la

herramienta se utiliza para aplicaciones

diferentes, con accesorios diferentes

o mal conservados, la emisión de

vibraciones puede variar. Esto puede

aumentar significativamente el nivel de

exposición a lo largo del período total

de trabajo.

Batería DCB140 DCB141 DCB142 DCB180 DCB181 DCB182

Tipo de batería Litio-Ion Litio-Ion Litio-Ion Litio-Ion Litio-Ion Litio-Ion

Voltaje VDC 14,4 14,4 14,4 18 18 18

Capacidad A

3,0 1,5 4,0 3,0 1,5 4,0

Peso kg 0,53 0,30 0,54 0,64 0,35 0,61

Cargador DCB105

Voltaje de la red VAC 230 V

Tipo de batería Li-Ion

Tiempo de carga aprox min 30 55 70

(baterías de 1,5 Ah) (baterías de 3,0 Ah) (baterías de 4,0 Ah)

Peso kg 0,49

Una estimación del nivel de exposición

a la vibración debe tener en cuenta

además las veces en que se apaga la

herramienta o cuando está funcionando

pero no está en realidad haciendo el

trabajo. Esto significaría una disminución

en el nivel de exposición a lo largo del

período total de trabajo.

Identifique medidas adicionales de

seguridad para proteger al operador

de los efectos de la vibración, como:

el mantenimiento de la herramienta y

los accesorios, mantener las manos

calientes, organización de patrones

de trabajo.

Fusibles:

Europa Herramientas de 230 V 10 A, en la red

Deﬁ niciones: normas de seguridad

Las siguientes definiciones describen el nivel de

gravedad de las señales. Lea el manual y preste

atención a estos símbolos.

PELIGRO: indica una situación de

peligro inminente, que si no se evita,

provocará la muerte o lesiones

graves.

ADVERTENCIA: indica una situación

de posible peligro que, si no se evita,

podría provocar la muerte o lesiones

graves.

ATENCIÓN: indica una situación de

posible peligro que, si no se evita,

puede provocar lesiones leves

o moderadas.

AVISO: Indica una práctica no

relacionada con las lesiones

personales que, de no evitarse, puede

ocasionar daños materiales.

ESPAÑOL

• NO salpique ni sumerja en agua ni en otros

líquidos.

• No guarde ni utilice la herramienta y el

paquete de baterías en lugares en los que

la temperatura pueda alcanzar o superar

los 40ºC (105ºF) (como por ejemplo, en los

cobertizos de exterior o en las instalaciones

metálicas en verano).

• Para obtener mejores resultados, compruebe

que el paquete de pilas está completamente

cargado antes de utilizarlo.

ADVERTENCIA: No intente nunca

abrir el paquete de baterías por ningún

motivo. Si la carcasa del paquete de

baterías está rota o dañada, no lo

introduzca en el cargador. No golpe,

tire ni dañe el paquete de baterías.

No utilice un paquete de baterías

o cargador que haya recibido un

gran golpe, se haya caído o se haya

dañado de algún modo (por ejemplo,

perforado con un clavo, golpeado con

un martillo o pisado). Podrá conllevar

electrocuciones o choques eléctricos.

Los paquetes de baterías dañadas

deberán llevarse al centro de servicio

para su reciclado.

ATENCIÓN: Cuando no se utilice,

coloque la herramienta de costado

en una superficie estable en la que

no provoque tropezones o caídas.

Algunas herramientas con baterías

grandes permanecerán de forma vertical

sobre la batería, pero pueden derribarse

fácilmente.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

BATERÍAS DE IONES DE LITIO (Li-Ion)

• No incinere la batería aunque tenga

daños importantes o esté completamente

desgastada. La batería puede explotar en un

fuego. Se generan gases y materiales tóxicos

cuando se queman baterías de iones de litio.

• Si el contenido de la batería entra en

contacto con la piel, lávese inmediatamente

con jabón suave y agua. Si el líquido de la

batería entra en contacto con los ojos, enjuague

con agua los ojos abiertos durante 15 minutos

o hasta que cese la irritación. Si se necesita

atención médica, el electrolito de la batería

está compuesto de una mezcla de carbonatos

orgánicos líquidos y sales de litio.

• El contenido de las pilas de la batería

abiertas puede causar irritación respiratoria.

Proporcione aire fresco. Si los síntomas

persisten, obtenga atención médica.

ADVERTENCIA: Riesgo de

quemadura. El líquido de la batería

puede ser inflamable si se expone a

chispas o llamas.

Batería

TIPO DE BATERÍA

Los DCD931 y DCD936 funcionan con paquetes de

pilas de 14,4 voltios.

Los DCD980 y DCD985 funcionan con paquetes de

pilas de 18 voltios.

Los paquetes de pilas de DCB140, DCB141,

DCB142, DCB180, DCB181 o DCB182 podrán

utilizarse. Véase la sección de Datos técnicos para

obtener más información.

Recomendaciones para el

almacenamiento

1. El mejor lugar de almacenamiento es uno

que sea fresco y seco, que no esté expuesto

directamente a la luz del sol ni a un exceso

de frío o calor. Para un rendimiento y vida

útil óptimos de la batería, guarde las baterías

a temperatura ambiente cuando no esté

usándolas.

2. Si va a realizar un almacenamiento duradero,

se aconseja que guarde un paquete de pilas

completamente cargado en un lugar frío y

seco para obtener los máximos resultados del

cargador.

NOTA: Los paquetes de pilas no deberán guardarse

completamente descargados. El paquete de pilas

deberá recargarse antes de utilizarse.

Etiquetas del cargador y la batería

Además de las ilustraciones contenidas en este

manual, las etiquetas del cargador y la batería

muestran los siguientes pictogramas:

Antes de usarse, leer el manual de

instrucciones.

La batería se está cargando.

La batería está cargada.

Retraso por batería caliente/fría.

x Problema en el paquete o el cargador.

Produkt Specifikationer

Mærke:	DeWalt
Kategori:	Akku boremaskine
Model:	DCD931 T 10

Har du brug for hjælp?

Hvis du har brug for hjælp til DeWalt DCD931 T 10 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Akku boremaskine DeWalt Manualer

DeWalt DW926K T 2 Manual

6 Juli 2024

DeWalt DC910KL T 1 Manual

6 Juli 2024

DeWalt DCD935 T 10 Manual

5 Juli 2024

DeWalt DCD730 T 10 Manual

5 Juli 2024

DeWalt DC925K T 11 Manual

5 Juli 2024

DeWalt DC756 T 10 Manual

5 Juli 2024

DeWalt DC981K T 10 Manual

5 Juli 2024

DeWalt DCD940 T 11 Manual

5 Juli 2024

DeWalt DC730K T 10 Manual

4 Juli 2024

DeWalt DW966 T 3 Manual

4 Juli 2024

Akku boremaskine Manualer

Nyeste Akku boremaskine Manualer

AEG BSB 18CBL Manual

15 Januar 2025

Einhell BAS 12 Vario Manual

14 Oktober 2024

Einhell BAS 14.4-2-1H Manual

14 Oktober 2024

Topcraft TCC-1800K Manual

18 September 2024

Kinzo 71775 Manual

17 September 2024

Stanley FMC640 Manual

17 September 2024

Einhell BT-CD 10.8 Li Manual

28 August 2024

Batavia BT-CBCD001 - 7062722 Manual

27 August 2024

Powerplus POW30644 Manual

26 August 2024

Powerplus POW30646 Manual

26 August 2024
