In diesem Fall ist zunächst die Betriebsspannung von min. 85 V AC zwischen zwei ak-

tiven Leitern zu überprüfen. Steht diese Spannung am Schalter an und leuchtet die

LED nicht, so ist der Fehlerstromschutzschalter auszutauschen.

Isolationsprüfung

Die Isolationsprüfung ist mit Prüfgeräten gemäß der DIN EN 61557-2 auszuführen.

Für eine einfache Durchführung der Isolationsprüfung der elektrischen Anlage emp-

fehlen wir die Einspeisung „von oben“. Hierdurch muss während der Prüfung der

Schalter lediglich ausgeschaltet sein und die Messung kann auf der Anlagenseite

erfolgen. Eine Isolationsprüfung bei eingeschaltetem Fehlerstromschutzschalter

oder eine Isolationsprüfung auf der Seite mit den ungeradzahligen Klemmen kann

aufgrund des internen Netzteils zu fehlerhaften Messwerten führen. Wir empfehlen

in diesem Fall das Abklemmen des Schalters für die Dauer der Prüfung.

Funktion Not-Aus Einrichtung (Zusatz: NA)

Der Anschluss des Not-Aus-Tasters erfolgt an den Klemmen S 21 und S 22. Der Not-



gegeben ist. Die Not-Aus-Einrichtung ist betriebsbereit, sobald die Versorgungs-

spannung anliegt und die grüne LED „Betrieb DC-Erfassung“ leuchtet. Ist der Not-



und lässt sich nicht einschalten. Ist es erforderlich, mehrere DFS 4 EV NA über einen

Not-Aus-Kreis zu betreiben, sind die Klemmen S 21 und S 22 der Geräte parallel an-

zuschließen. Sollen mehrere Not-Aus-Taster auf einen DFS 4 EV NA wirken, sind die

Not-Aus-Taster in Reihe zu schalten

Fehlersuche Not-Aus-Einrichtung

         

Einrichtung wieder zurückgesetzt wurde, liegt entweder ein Drahtbruch, ein Über-



einzugrenzen, gehen Sie wie folgt vor: Schalten Sie die Versorgungsspannung des

Fehlerstromschutzschalters ab und schließen Sie die Klemmen S 21 und S 22 direkt

am Gerät kurz. Leuchtet die rote LED nach Wiedereinschalten der Versorgungsspan-

nung weiterhin, handelt es sich um einen Defekt des Schalters. Leuchtet die rote LED

nicht mehr, so ist der Fehler in der Anlage zu suchen.

Gewährleistung

Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den Endverbrau-

cher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich nicht auf

Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder bestim-

mungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Materialfehlern,

die innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk kosten-

los Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät



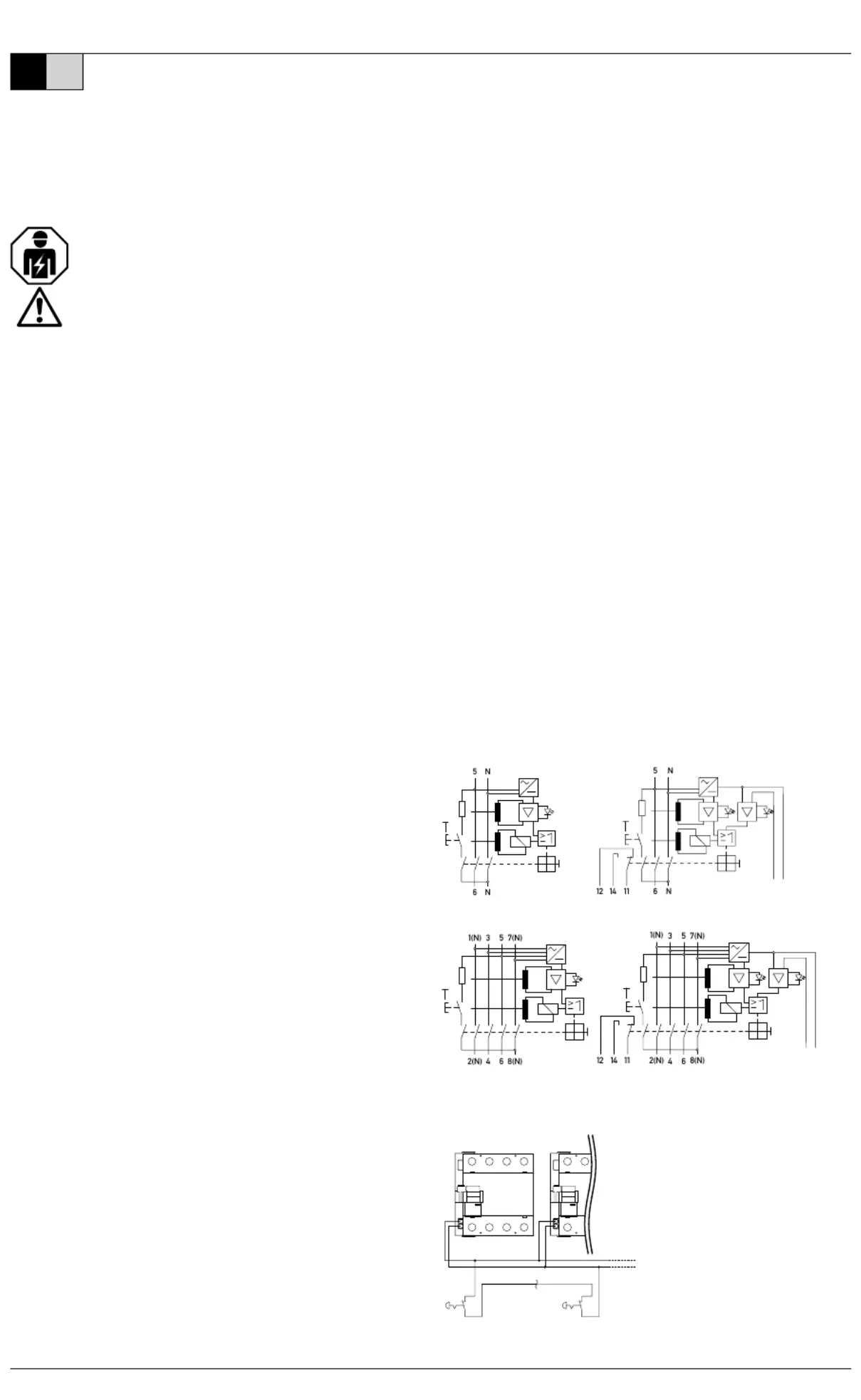

Anschlussschema

S 21 S 22

S S DFS 2 A/F EV DFS 2 A/F EV NA

S 21 S 22

S S DFS 4 A/F EV DFS 4 A/F EV NA, Neutralleiter links oder rechts,

je nach Geräteausführung

S 21

S 22

SAnschluss mehrerer DFS 4 EV NA über einen Not-Aus-Kreis mit mehreren Tastern

Montage- und Bedienungsanleitung

für zwei-/vierpolige Fehlerstromschutzschalter

der Baureihe DFS 4 A EV, DFS 4 F EV

und DFS 4 A EV NA, DFS 4 F EV NA

Diese Montage- und Bedienungsanleitung richtet sich an die Elektro-

fachkraft. Aufgrund erheblicher Gefährdungspotenziale ist der Ein-

bau von Geräten dieser Art nicht für den elektrotechnischen Laien

geeignet. Die Montage- und Bedienungsanleitung ist aufzubewahren,

um ein späteres Nachschlagen zu ermöglichen. Der Betreiber der elek-

trischen Anlage ist über die Anwendung und Funktion dieses Schutz-

gerätes aufzuklären.

Anwendungs- und Warnhinweise

 Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet

werden.

 -



-

bung empfehlen sich die Fehlerstromschutzschalter der Ausführung HD.

 Der Anwender ist auf den regelmäßigen Funktionstest mittels der Prüftaste T

hinzuweisen.

 Der Funktionstest über die Testtaste ersetzt nicht die regelmäßige Prüfung der

elektrischen Anlage.

 Eine Fehlauslösung kann aufgrund von betriebsbedingten Ableitströmen oder

atmosphärischen Störungen nicht mit letzter Sicherheit ausgeschlossen werden.

-

lektive Fehlerstromschutzschalter sowie Überspannungsschutzmaßnahmen und



 Lässt sich der Fehlerstromschutzschalter nicht einschalten, auch nicht, wenn das

Verbrauchernetz nicht angeschlossen ist, muss das Gerät ausgetauscht werden.

       

(WEEE/ElektroG).

         

Artikelnummer oder durch Scannen des QR-Codes auf der Gehäusefront.

Bestimmungsgemäßer Gebrauch

Fehlergleichstromgeräte der Baureihe DFS 4 A EV/DFS 4 F EV, auch RDC-PD ge-

nannt, erfüllen die Anforderungen des Fehlerschutzes und den Schutz gegen elektri-

schen Schlag im speziellen der VDE 0100-722. Eine aktive Zusatzeinrichtung imple-

mentiert in einem Fehlerstromschutzschalter vom Typ A gewährt höchstmögliche

Verfügbarkeit. Sie dient dem Schutz des ordnungsgemäßen Betriebes des Fehler-

stromschutzschalters während eines Fehlergleichstromes gleich oder größer als

6 mA und erfüllt somit die Anforderungen einer RDC-PD gemäß der IEC 62955.

Die Variante „NA“ ermöglicht den Anschluss eines Not-Aus-Kreises. Eine auch für

Laien zugängliche Taste ermöglicht den Test der Abschaltfunktion. Ein regelmäßi-

ger Test kann die Lebensdauer des Schutzschalters erhöhen, da die Mechanik beim

Auslösen bewegt wird.

Elektrischer Anschluss und Montage

Die Montage erfolgt auf Tragschiene (TS 35) gemäß DIN EN 60715 in Installations-

-

 -

bild und Klemmenbezeichnung auf dem Gerät. Die Einspeisung erfolgt vorzugsweise

an den ungerade nummerierten Klemmen (vereinfachte Isolationsmessung). Bei

nicht allpoligem Betrieb ist für den korrekten Anschluss die Lage der Prüftaste nach

Schaltbild und der Arbeitsspannungsbereich der Prüfeinrichtung gemäß Datenblatt

zu beachten. DFS 4 werden standardmäßig mit N links ausgeführt. N-rechts-Geräte

sind mit einem „R“ in der Bezeichnung gekennzeichnet. Aluminiumleiter unmittelbar

vor dem Anklemmen schaben und fetten.

Prüfung und Funktionskontrolle

Nach Einschalten der Netzspannung und des Schutzschalters ist ein einfacher Funk-

tionstest mit Hilfe der Testtaste T vorzunehmen. Durch deren Betätigung muss der

   

Mittelstellung. Ein Wiedereinschalten auf Stellung „1“ ist erst möglich, wenn der

Knebel zuerst nach unten in Stellung „0“ bewegt wird. Die Betriebsanzeige unterhalb

  

Dieser Test ist bei bestimmungsgemäßem Gebrauch mindestens halbjährlich, bei

Einbau in nicht ortsfesten Anlagen je nach Vorschrift arbeitstäglich zu wiederholen.

Bei Nichtauslösung muss das Gerät unverzüglich ausgetauscht werden. Der Betrei-

ber ist hierauf hinzuweisen. Alle weiteren Prüfungen sind durch die vorgeschriebene



Vorschrift 3 (BGV A3) vorzunehmen. Die grüne Leuchtdiode an der Gerätefront des

DFS 4 A EV signalisiert, dass die 6 mA DC-Fehlerstromerkennung aktiv ist. Leuchtet

die Diode nicht, ist nur eine Auslösung bei Fehlerströmen des Typs A gewährleistet.
