Side 1/2

Isolationsprüfung bei eingeschaltetem Gerät oder eine Isolationsprüfung auf der

Seite mit den Klemmen 1, 3, 5 und 7 kann aufgrund des internen Netzteils zu fehler-

haften Messwerten führen.

Wichtiger Hinweis zur Auslösung bei pulsierenden Gleichfehlerströmen (Typ A)

Durch die reduzierte Auslöseschwelle bei glattem Gleichfehlerstrom (max. 6 mA)

führen physikalisch bedingt auch andere Fehlerstromformen mit DC-Anteilen zu

einer niedrigeren Auslöseschwelle als die Bemessungsauslöseschwelle vermuten

lässt. Dies ist insbesondere bei pulsierenden Gleichfehlerströmen des Typs A zu

berücksichtigen, wenn Auslösewerte mit VDE-Testgeräten festgestellt werden.



Gewährleistung

Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den End-

verbraucher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich

nicht auf Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder

bestimmungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Material-

fehlern, die innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk

kostenlos Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das



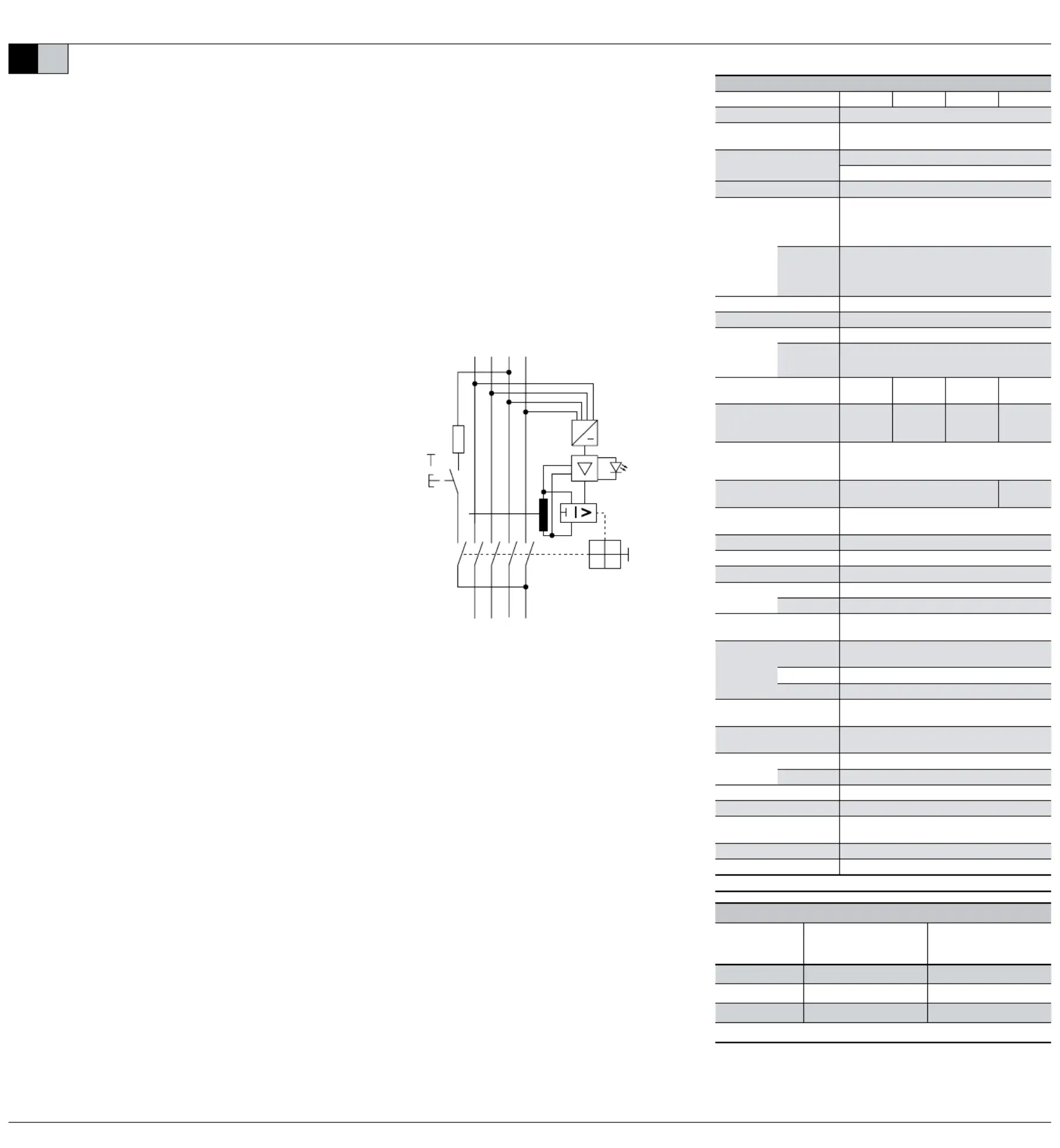

Schaltbild

(N)(N) 71 3 5

(N)

246

Vvierpolig, Neutralleiter links oder rechts, je nach Geräteausführung

Montage- und Bedienungsanleitung

für vierpolige Fehlerstromschutzschalter

der Baureihe DFS 4 B+ MI / DFS 4 B SK MI

Diese Montage- und Bedienungsanleitung richtet sich an die Elektrofachkraft. Auf-

grund erheblicher Gefährdungspotenziale ist der Einbau von Geräten dieser Art nicht

für den elektrotechnischen Laien geeignet. Die Montage- und Bedienungsanleitung

ist aufzubewahren, um ein späteres Nachschlagen zu ermöglichen. Der Betreiber

der elektrischen Anlage ist über die Anwendung und Funktion dieses Schutzgerätes

aufzuklären.

Anwendungs- und Warnhinweise

 Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet

werden.

 Um die korrekte Auslösefunktion langfristig zu erhalten, ist ein Betrieb nur un-

ter normalen, schadgasfreien Umgebungsbedingungen zulässig. Schadgase sind

z. B. Chlor, Ammoniak, Schwefelgase.

 Der Funktionstest über die Testtaste ersetzt nicht die regelmäßige Prüfung der

Anlage.

 Eine Fehlauslösung kann aufgrund von betriebsbedingten Ableitströmen oder

atmosphärischen Störungen nicht mit letzter Sicherheit ausgeschlossen werden.

-

zeitverzögerte oder selektive Geräte sowie Überspannungsschutzmaßnahmen



 Lässt sich der Fehlerstromschutzschalter nicht einschalten, auch nicht, wenn das

Verbrauchernetz nicht angeschlossen ist, muss das Gerät ausgetauscht werden.

 Es darf maximal ein DFS 4 B+ MI/DFS 4 B SK MI einem Typ-A- oder Typ-F-RCD

nachgeschaltet werden. Hinter einem RCD des Typs AC/A oder F darf nur ein

RCCB der Ausführung MI betrieben werden. Eine Ausnahme besteht, wenn die



Bestimmungsgemäßer Gebrauch und Montage

Schutzschaltgeräte der Baureihe DFS 4 sind Fehlerstromschutzschalter ohne ein-

gebauten Überstromschutz. Sie dienen in elektrischen Anlagen dem Schutz durch

automatische Abschaltung z. B. nach VDE 0100 Teil 410. Entsprechend ihrer Kenn-

daten im Typenschild erfüllen sie die Anforderungen für den Fehlerstromschutz. Eine

auch für Laien zugängliche Taste ermöglicht den Test der Abschaltfunktion. Ein ge-

legentlicher Test kann zudem die Lebensdauer des Schutzschalters erhöhen, da die

Mechanik beim Auslösen bewegt wird.

-

löseschwelle bei DC-Fehlerströmen aus. Damit ist das Gerät neben seiner eigenen,

vollständigen Typ-B-Funktion in der Lage, ein vorgeschaltetes Typ-A-RCD vor „Er-



vorzugsweise dort seinen Einsatz, wo abgangsseitig mit DC-Fehlerströmen gerech-

net werden muss und ein eingangsseitiger Fehlerstromschutz unbekannt oder vom



nennen.

Installationshinweise

Als Reiheneinbaugeräte sind DFS 4 für den Einbau in Installationsverteilern oder

Geräteeinbaugehäusen zur Montage auf Tragschiene TS 35 konzipiert. Der Berühr-

schutz nach Schutzklasse 2 muss mit Hilfe der zugehörigen Verteiler- oder Geräte-

abdeckungen sichergestellt werden. Der Anschluss ist entsprechend des Schalt-

bildes vorzunehmen. Die Einspeisung erfolgt vorzugsweise an den Klemmen 1, 3,

5 und 7. Mindestens zwei beliebige Leiter müssen zur Gewährleistung der allstrom-

sensitiven Funktion eine Wechselspannung größer 50 V führen.

Prüfungen und Funktionskontrolle

Nach Einschalten der Netzspannung und des Schutzschalters ist ein einfacher Funk-

tionstest mit Hilfe der Testtaste T vorzunehmen. Durch deren Betätigung muss der

-



wird. Die Betriebsanzeige unterhalb des Knebels zeigt den Status der Kontakte an:

-

den mindestens halbjährlich, bei Einbau in nicht ortsfesten Anlagen arbeitstäglich zu

wiederholen. Bei Nichtauslösung muss das Gerät unverzüglich ausgetauscht werden.

Der Betreiber ist hierauf hinzuweisen. Alle weiteren Prüfungen sind durch die vorge-

schriebene Abnahmeprüfung abgedeckt. Abhängig vom Einsatzort sind Prüfungen

nach DGUV-Vorschrift 3 (BGV A3) vorzunehmen.

Die grüne Leuchtdiode der allstromsensitiven Fehlerstromschutzschalter signa-

lisiert, dass die interne Betriebsspannung für die allstromsensitive Fehlerstrom-

erkennung (Fehlerströme des Typs A und B) ausreicht. Leuchtet die Leuchtdiode

nicht, so ist nur noch eine Auslösung bei Fehlerströmen des Typs A gewährleistet.

Bei Durchführung einer Isolationsprüfung der elektrischen Anlage mit Prüfgeräten

nach DIN EN 61557-2 muss der Fehlerstromschutzschalter ausgeschaltet sein. Eine

Technische Daten

DFS 4 MI

Bemessungsstrom    

Bemessungsfehlerstrom IΔn

Bemessungsfehlerstrom DC

I nΔ



Erfassungsbereich des

Fehlerstromes





Bemessungsfrequenz 

min. Betriebs-

spannung

zur Erfassung

von Fehler-

strömen

Typ A



zur Erfassung

von Fehler-

strömen

Typ B



Eigenverbrauch 

Polzahl vierpolig

Arbeitsspan-

nungsbereich

der Prüfein-

einrichtung

N links 

N rechts 

Verlustleistung

pro Pol Pv (typ.)

   

Thermische Vor-

sicherung OCPD,

Gebrauchskategorie gG



   

Kurzschluss-

vorsicherung SCPD,

Gebrauchskategorie gG





Bemessungsschalt vermögen

 

Stromstoßfestigkeit





Schockfestigkeit 

Einbaulage beliebig

Schutzart 

Umgebungs-

temperatur

Standard 

HD 

Klimabeständigkeit





Anschluss-

querschnitt

Rundleiter

massiv



mehrdrähtig 

feindrähtig 

maximale Anzahl Leiter

pro Klemme



Anzugsdrehmoment der

Anschlussschrauben



Lebensdauer

mechanisch 

elektrisch 

 

 

elektromagnetische

Verträglichkeit



Gewicht 

Abmaße 





Eektivwer t der Auslöseschwelle

Pulsierender

Gleich fehlerstrom:

Fehlerstromschutzschalter

Typ B aktiv: *

Fehlerstromschutzschalter

Typ B inaktiv

(nur Typ-A-Funktion)

  

  

  



Doepke







DE EN

Important information on tripping with pulsating DC residual currents (type A)

Due to the reduced tripping threshold for smooth DC residual current (max.

6 mA), other types of residual current with DC components may lead to a

lower tripping threshold, depending on physical conditions, than the rated

tripping threshold. This is particularly the case for type A pulsating DC re-

          



Warranty

All professionally installed, unaltered devices are covered by warranty during the

statutory warranty period from the day of purchase by the end user. The warranty

is not applicable to damage incurred during transport or caused by short-circuit,

overloading or improper use. In the event of defects in workmanship or material,

which are discovered within the warranty period, the company will provide repair or

replacement free of charge. The warranty will be rendered null and void if the device

is opened without authorisation.

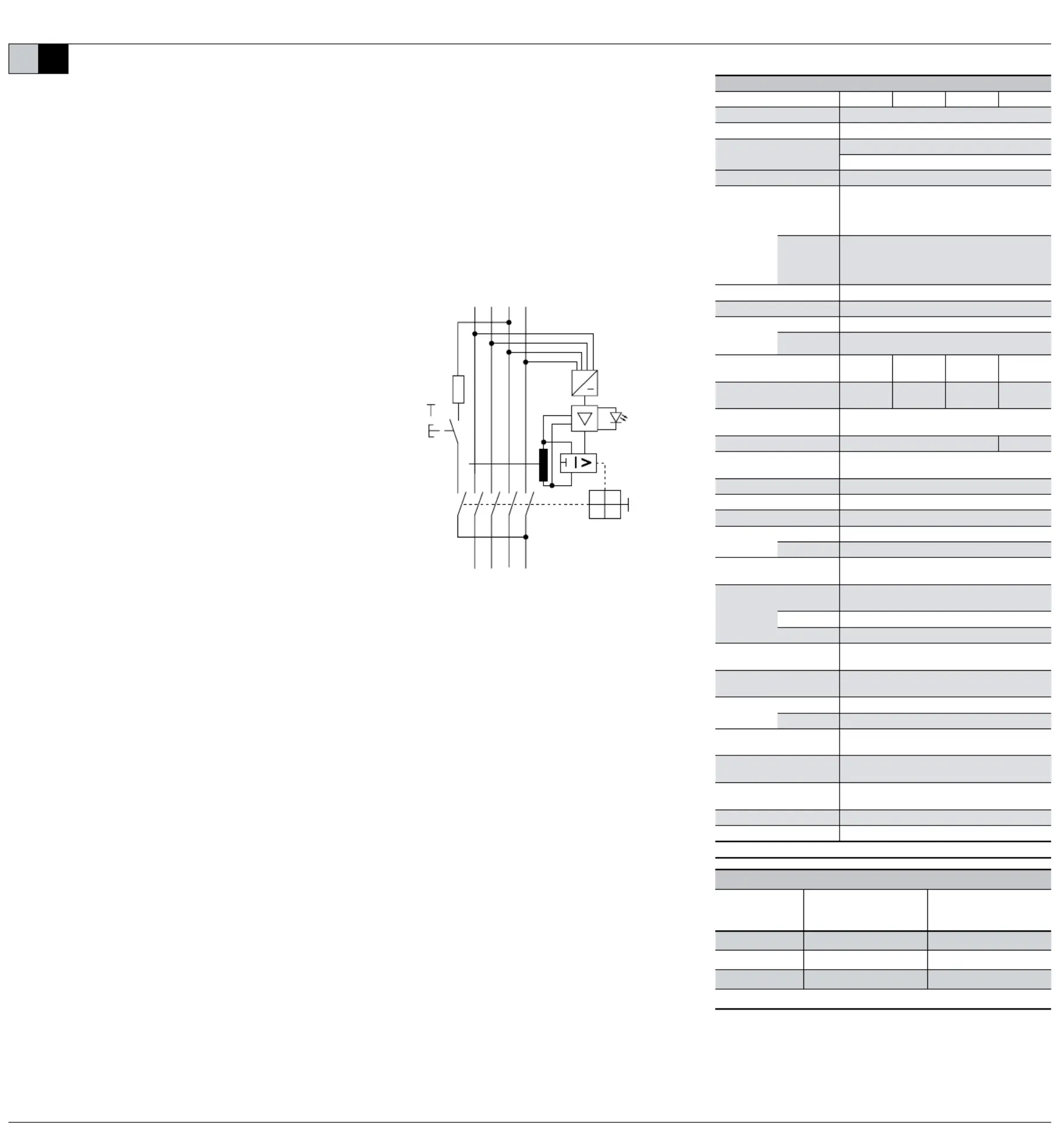

Wiring diagram

(N)(N) 71 3 5

(N)

246

Vfour-pole, neutral on left or right, depending on device version

Installation and operating instructions

for four-pole residual current circuit-breakers

series DFS 4 B+ MI/DFS 4 B SK MI



installation of devices of this type is not appropriate for electrical laypersons due to

the considerable potential dangers. The installation and operating instructions must

be kept so that it can be referred to at a later stage. The operator of the electrical sys-

tem must be informed about the application and function of this protective device.

Application instructions and warnings

 Devices with visible damage must not be installed or used.

 Operation must only occur under normal ambient conditions free of corrosive

gases in order to preserve the correct tripping function in the long term. Corrosive

gases include chlorine, ammonia and sulphur gases.

 The function test with the test key is not a substitute for regular testing of the

system.

 Erroneous tripping due to operation related leakage currents or atmospheric in-

terference cannot be ruled out with absolute certainty. The consequences must

be considered and countermeasures taken where necessary. Slow-blow or selec-

tive devices and surge protection measures and system optimisations can provide

a remedy.

 If the RCCB cannot be switched on, or if the consumer network is not connected,

the device must be replaced.

 No more than one DFS 4 B+ MI/DFS 4 B SK MI type A or type F RCD should be con-

nected downstream. Only an RCCB version MI should be operated downstream of

an RCD type AC/A or F, with the exception of when the MI devices are connected



Intended use and installation

DFS 4 series protective devices are residual current circuit-breakers without inte-

grated overcurrent protection. They provide protection through automatic switch-



requirements for residual current protection in accordance with their characteristics

on the rating plate. A push-button which is accessible to laypersons enables testing



circuit-breaker as the mechanism is moved when tripped.

This RCCB version "MI" features an especially low tripping threshold for DC residual

currents. The device is therefore able to protect an upstream type A RCD against fail-



complete type B function. The DFS 4 B MI is preferably used where DC residual cur-

rents have to be expected at the outputs and where there is type AC/A or unknown

residual current protection at the inputs. Plug-in "mobile installations" are referred



Installation notes

DFS 4 devices are designed as modular DIN rail components for integration in dis-

tribution boards or unit housings for installation on mounting rail TS 35. Protection

against direct contact according to protection class 2 must be ensured with the as-

sistance of the associated distribution unit or device covers. The connection must be

made in accordance with the wiring diagram. Terminals 1, 3, 5 and 7 are preferably

used for the supply. At least two arbitrary conductors must conduct AC voltage of

greater than 50 V in order to guarantee AC-DC sensitive function.

Testing and functional check

A simple function test with the assistance of test key T must be undertaken fol-

lowing switching on of the mains voltage and the circuit-breaker. When the key

              

   

The operating display beneath the toggle indicates the status of the contacts:

red = closed, green = open. This test must be carried out every six months, as a

minimum, under normal operating conditions and repeated every working day for

non-stationary systems. If tripping does not occur, the device must be replaced im-

mediately. The operator must be informed of this. All additional tests are covered by

the prescribed inspection test. Tests should be carried out according to DGUV Regu-

lation 3 (BGV A3) depending on the location.

The green LED of the AC-DC sensitive residual current circuit-breakers signals that

-

sitive to all currents (residual currents type A and B). If the LED does not illuminate,

then only tripping in the event of type A residual currents is still guaranteed.

When an insulation test of the electrical system is performed using test devices in ac-

cordance with DIN EN 61557-2, the residual current circuit-breaker must be switched



on the side with the terminals 1, 3, 5 and 7 can lead to erroneous measurement values

as a result of the internal adaptor.

Technical data

DFS 4 MI

Rated current    

Rated residual current I nΔ

Rated residual current DC I nΔ

Detection range

of residual current





Rated frequency 

Min.

operating

voltage

for detection

of type A

residual

currents



for detection

of type B

residual

currents



Internal consumption 

Number of poles four-pole

Operating

voltage range

of test circuit

N left 

N right 

Dissipation power

per pole Pv (typ.)

   

Thermal back-up fuse OCPD,

utilisation category gG



   

Short-circuit back-up fuse

SCPD, utilisation category gG





Rated switching capacity Im  

Surge current strength





Shock resistance 

Installation position Optional

Protection class 

Ambient

temperature

standard 

HD 

Resistance to

climatic changes





Connector

cross-section

round-wire,

solid



stranded 

 

Maximum number

of conductors per terminal



Tightening torque

of connecting screws



Endurance

mechanical 

electrical 



design requirements





design requirements



Electromagnetic

compatibility



Weight 

Dimensions 





Eective value of tripping threshold

Pulsating DC

residual current:

Residual current circuit-

breaker type B active: *

Residual current circuit-

breaker type B inactive

(type A function only)

  

  

  



Doepke







DE EN

Produkt Specifikationer

Mærke:	Doepke
Kategori:	Afbryder
Model:	DFS 4 063-4/0

Har du brug for hjælp?

Hvis du har brug for hjælp til Doepke DFS 4 063-4/0 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Afbryder Doepke Manualer

Doepke DRCCB 5 ST 025-4/0 Manual

9 Juli 2025

Doepke DFS 4 016-4/0,30-F Manual

9 Juli 2025

Doepke DMCB 2 C125-3 Manual

9 Juli 2025

Doepke DLS 6i K08-4 Manual

9 Juli 2025

Doepke DRCBO 3 B13/0 Manual

6 Juli 2025

Doepke DFS 4 125-2/0 Manual

6 Juli 2025

Doepke DFS 2 080-2/0 Manual

5 Juli 2025

Doepke DRCBO 3 B16/0 Manual

5 Juli 2025

Doepke DRCBO 3 B06/0 Manual

5 Juli 2025

Doepke DMCB 2 C100-2 Manual

5 Juli 2025

Afbryder Manualer

Nyeste Afbryder Manualer

Hager HIC490E Manual

11 August 2025

Hager HXW040H Manual

10 August 2025

Hager HET040JR Manual

10 August 2025

10 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025
