Isolationsprüfung

Die Isolationsprüfung ist mit Prüfgeräten gemäß der DIN EN 61557-2 auszuführen.

Für eine einfache Durchführung der Isolationsprüfung der elektrischen Anlage

empfehlen wir die Einspeisung bei Schaltern des Typs B „von oben“. Hierdurch muss

während der Prüfung der Schalter lediglich ausgeschaltet sein und die Messung kann

auf der Anlagenseite erfolgen. Eine Isolationsprüfung bei eingeschaltetem Fehler-

stromschutzschalter oder eine Isolationsprüfung auf der Seite mit den ungeradzahligen

Klemmen kann aufgrund des internen Netzteils zu fehlerhaften Messwerten führen.

Wir empfehlen in diesem Fall das Abklemmen des Schalters für die Dauer der Prüfung.

Wichtige Hinweise zum Betrieb eines allstromsensitiven Schutzschalters

(DRCBO 4 B/B+) mit elektronischen Betriebsmitteln

(wie z. B. Frequenzumrichtern, Wechselrichtern usw.)

1. Elektronische Betriebsmittel und deren zugehörige EMV-Schutzmaßnahmen

wie z. B. integrierte oder vorgeschaltete EMV-Filter sowie geschirmte Leitungen

können hohe Ableitströme erzeugen.

2. Die maximale Anzahl der dem DRCBO 4 B nachgeschalteten elektronischen

Betriebsmittel richtet sich nach der Höhe der auftretenden Ableitströme.

Zu hohe Ableitströme können zu ungewollten Auslösungen führen. Entsprechen-

de Informationen bezüglich der erzeugten Ableitströme sind bei den Herstellern

der elektronischen Betriebsmittel zu erfragen.

3. Beim Betrieb mit Frequenzumrichtern können lange abgeschirmte Motor-

leitungen zu hohen Ableitströmen bei der Reglerfreigabe des Frequenzumrich-

ters führen, welche zu einer ungewollten Auslösung führen können. Gegebenen-

falls sollte dann ein Sinusausgangslter direkt hinter dem Frequenzumrichter

(vor der abgeschirmten Motorleitung) verwendet werden.

4. Beim Ein- und Ausschalten von elektrischen Anlagen mit elektronischen

Betriebsmitteln können sehr hohe Stoß-Ableitströme erzeugt werden, welche

bei entsprechender Dauer zur Auslösung führen. Die Ein- und Ausschaltvorgänge

sollten möglichst kurz gehalten werden. Geeignet sind schnell schaltende all-

polige Schütze oder Schalter mit Federkraftspeicher (Handdrehschalter sollten

nicht verwendet werden).

5. -Vorschriftsgemäß sollte einem Dreileiter-EMV-Filter nur das zugehörige elektro

nische Betriebsmittel nachgeschaltet sein. Um die Filterwirkung nicht zu beein-

trächtigen, sollten keinesfalls weitere einphasige Verbraucher wie z. B. Glühlam-

pen auf der Ausgangsseite des EMV-Filters angeschlossen werden.

6. Bei elektronischen Betriebsmitteln können in der Regel verschiedene Takt-

frequenzen (Chopper) gewählt werden. Im ungünstigen Fall kann die Takt-

frequenz zu einer Schwingneigung eines vorgeschalteten EMV-Filters und somit

zu stark überhöhten Ableitströmen führen, welche dann eine Auslösung des

DRCBO 4 B bewirken. In diesem Fall ist die Taktfrequenz zu ändern.

7. Frequenzumrichter mit integriertem EMV-Filter lassen oft nur eine maximale

Länge der geschirmten Motorzuleitung von 5 – 10 m zu. Größere Leitungslängen

führen zu stark überhöhten Ableitströmen und zur Unwirksamkeit des integrier-

ten EMV-Filters. Die Angaben des Frequenzumrichterherstellers sind unbedingt

zu beachten.

Gewährleistung

Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den Endverbrau-

cher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich nicht auf

Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder bestim-

mungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Materialfehlern, die

innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk kostenlos

Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät un-

befugt geönet wurde.

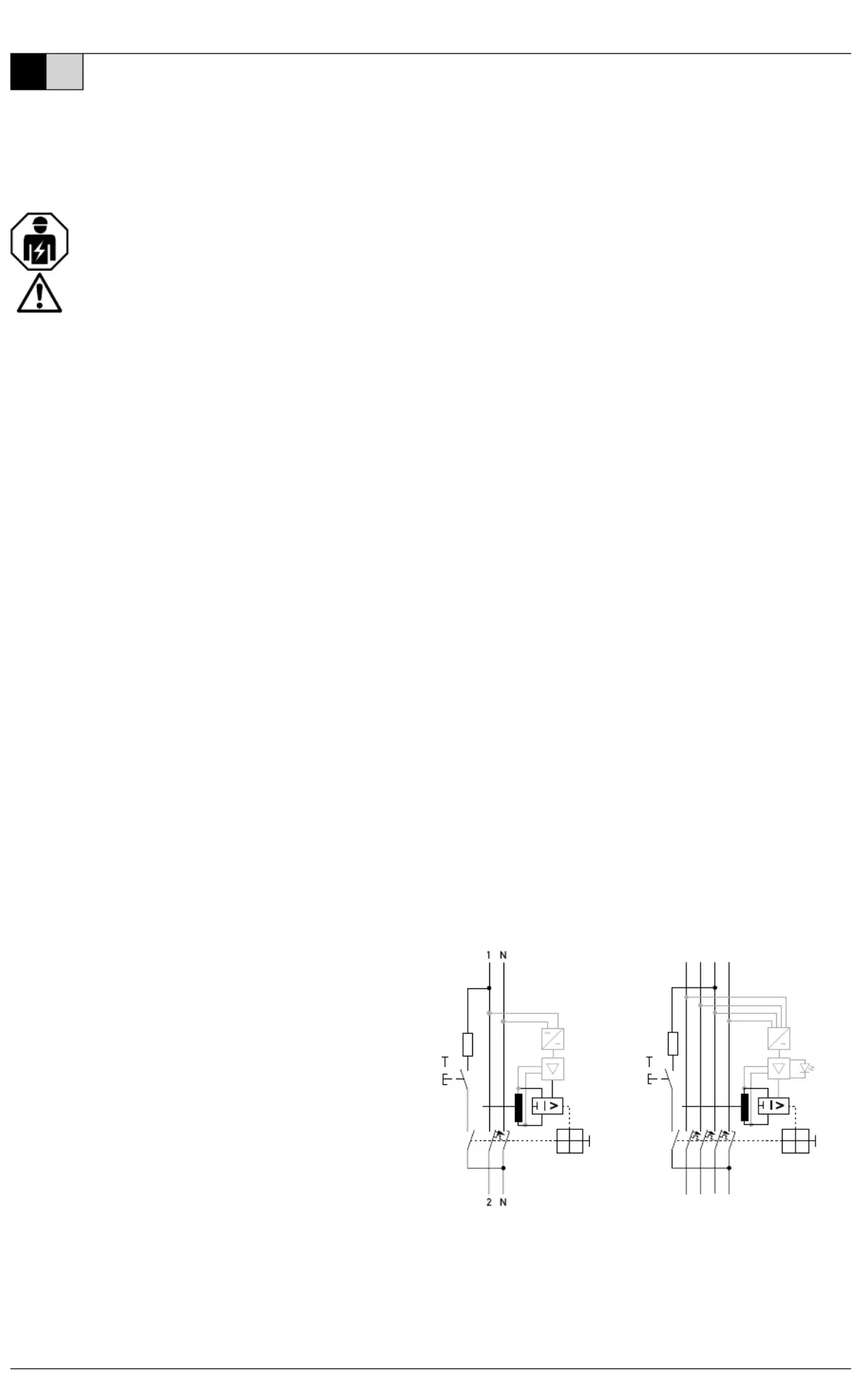

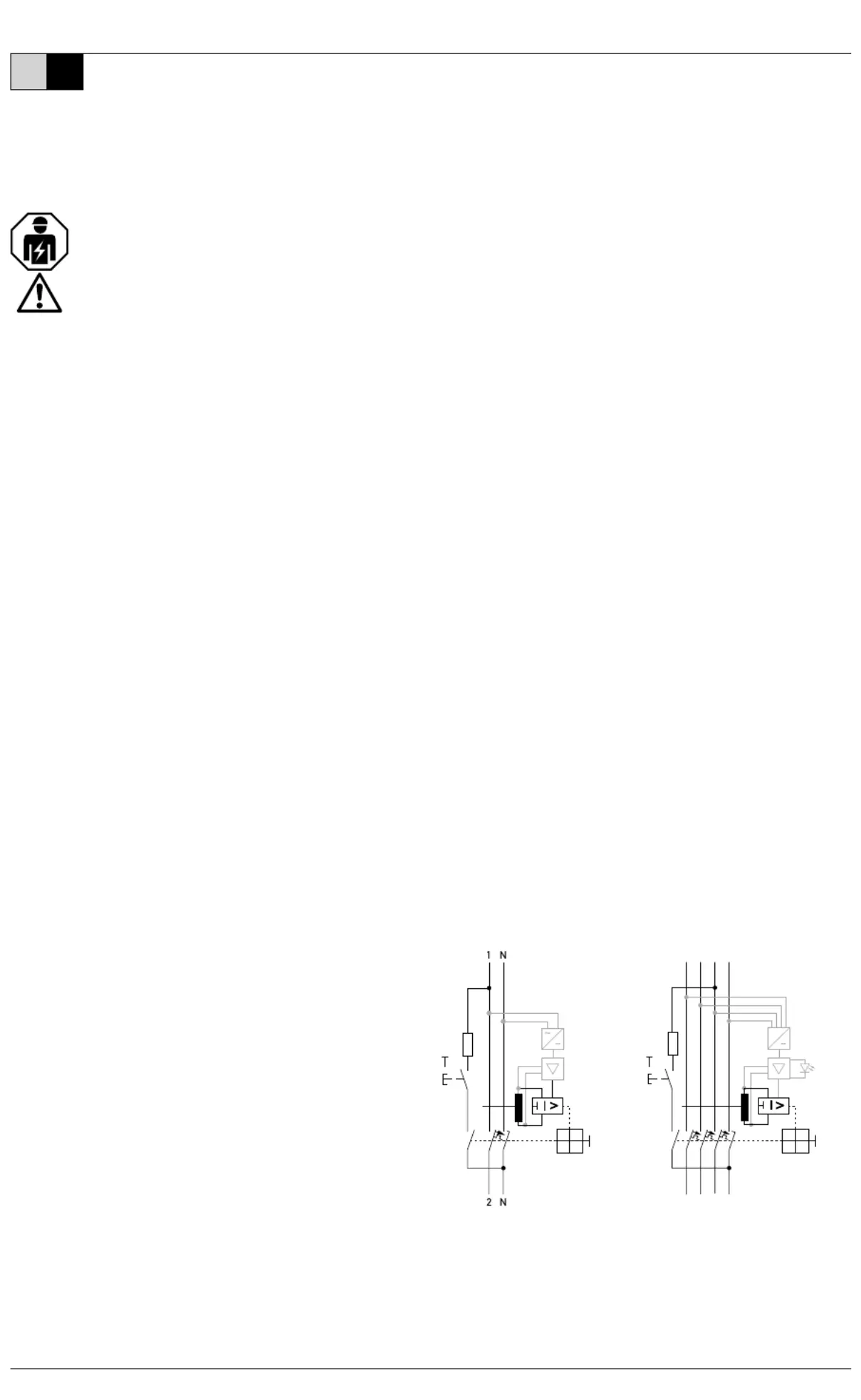

Schaltbilder

Szweipolig (grau: nur Typ B)

N1 3 5

246

Svierpolig (grau: nur Typ B)

Montage- und Bedienungsanleitung

Fehlerstromschutzschalter mit eingebautem

Überstromauslöser der Baureihe DRCBO 4

Diese Montage- und Bedienungsanleitung richtet sich an die Elektro-

fachkraft. Aufgrund erheblicher Gefährdungspotenziale ist der Ein

bau von Geräten dieser Art nicht für den elektrotechnischen Laien

geeignet. Die Montage- und Bedienungsanleitung ist aufzubewahren,

um ein späteres Nachschlagen zu ermöglichen. Der Betreiber der elek

trischen Anlage ist über die Anwendung und Funktion dieses Schutz-

gerätes aufzuklären.

Anwendungs- und Warnhinweise

Um einen sicheren Betrieb zu gewährleisten, sind folgende Hinweise und Warn-

vermerke zu beachten:

1. Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet

werden.

2. Um die korrekte Auslösefunktion langfristig zu erhalten, ist ein Betrieb nur unter

normalen, schadgasfreien Umgebungsbedingungen zulässig. Schadgase sind

z. B. Chlor, Ammoniak, schwefelhaltige Luft.

3. Der Anwender ist auf den regelmäßigen Funktionstest mittels der Prüftaste T

hinzuweisen.

4. Der Funktionstest über die Testtaste ersetzt nicht die regelmäßige Prüfung der

elektrischen Anlage.

5. Eine Fehlauslösung kann aufgrund von betriebsbedingten Ableitströmen oder

atmosphärischen Störungen nicht mit letzter Sicherheit ausgeschlossen wer-

den. Die Folgen müssen bedacht und ggf. Gegenmaßnahmen getroen werden.

Selektive Fehlerstromschutzschalter sowie Überspannungsschutzmaßnahmen

und Anlagenoptimierungen können Abhilfe schaen.

6. Lässt sich der Schutzschalter nicht einschalten, auch nicht, wenn das Verbrau-

chernetz nicht angeschlossen ist, muss das Gerät ausgetauscht werden.

7. Die Entsorgung obliegt den gesetzlichen Regelungen der Europäischen Union

(WEEE/ElektroG).

Weitere Informationen und Datenblätter nden Sie auf www.doepke.de über die

Artikel nummer.

Bestimmungsgemäßer Gebrauch

Schutzschaltgeräte der Baureihe DRCBO 4 sind Fehlerstromschutzschalter mit

eingebauten Überstromschutz. Sie dienen in elektrischen Anlagen dem Schutz

durch automatische Abschaltung z. B. nach VDE 0100 Teil 410. Entsprechend ihrer

Kenndaten im Typenschild erfüllen sie die Anforderungen für den Fehlerstrom- und

Leitungsschutz. Eine auch für Laien zugängliche Taste ermöglicht den Test der Ab-

schaltfunktion. Ein regelmäßiger Test kann zudem die Lebensdauer des Schutz-

schalters erhöhen, da neben der elektrischen Prüfung beim Auslösen die Mechanik

des Schaltschlosses bewegt wird.

Elektrischer Anschluss und Montage

Der elektrische Anschluss erfolgt laut Schaltbild und Klemmenbezeichnung auf

dem Gerät. Bei Geräten des Typs B erfolgt die Einspeisung vorzugs weise an den

ungerade nummerierten Klemmen (vereinfachte Isolationsmessung). Bei nicht

allpoligem Betrieb ist für den korrekten Anschluss die Lage der Prüftaste nach

Schaltbild und der Arbeitsspannungsbereich der Prüfeinrichtung gemäß Daten-

blatt zu beachten. Aluminiumleiter unmittelbar vor dem Anklemmen schaben

und fetten. Die Montage erfolgt auf Tragschiene (TS 35) gemäß DIN EN 60715 in

Installationsverteilern, die den je nach Einsatzort geforderten Berührschutz und

Schutz vor Umwelteinüssen sicherstellen müssen.

Prüfung und Funktionskontrolle

Nach Einschalten der Netzspannung und des Schutzschalters ist ein einfacher Funk-

tionstest mit Hilfe der Testtaste T vorzunehmen. Durch deren Betätigung muss der

DRCBO 4 ohne Verzögerung abschalten. Die Fehlerstromausgelöstanzeige (I∆ > I∆n)

rechts neben dem Knebel verändert dabei ihre Farbe von weiß zu blau. Nach Wieder-

einschalten wird die Farbänderung wieder zurück gesetzt. Dieser Test ist bei bestim-

mungsgemäßem Gebrauch mindestens halbjährlich, bei Einbau in nicht ortsfesten

Anlagen je nach Vorschrift arbeitstäglich zu wiederholen. Bei Nichtauslösung muss

das Gerät unverzüglich ausgetauscht werden. Der Betreiber ist hierauf hinzuweisen.

Alle weiteren Prüfungen sind durch die vorgeschriebene Abnahmeprüfung abge-

deckt. Abhängig vom Einsatzort sind Prüfungen nach DGUV-Vorschrift 3 (BGV A3)

vorzunehmen.

Die grüne Leuchtdiode an der Gerätefront der allstromsensitiven Schutzschalter

DRCBO 4 B signalisiert, dass die allstromsensitive Fehlerstrom erkennung aktiv ist.

Leuchtet die Diode nicht, ist nur eine Auslösung bei Fehlerströmen des Typs A ge-

währleistet. In diesem Fall ist zunächst die Betriebsspannung von min. 50 V AC zwi-

schen zwei aktiven Leitern zu überprüfen. Steht diese Spannung am Schalter an und

leuchtet die LED nicht, so ist der Fehlerstromschutzschalter auszutauschen.

Doepke

3930299

06/2020

Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
