Side 1/4
YUKARI-AÞAÐI-SET tuþlarýný kullanarak
yeni þifreyi girin.
YUKARI-AÞAÐI-SET tuþlarýný kullanarak
yeni þifreyi tekrar girin.
Displaylerde (SAU SEt yES) görününceye kadar ESC tuþuna tek
tek basýn.
Displaylerde (SAU SEt yES) göründüðünde SET tuþuna basýn
(SAU SEt yES göründüðünde ESC tuþuna basarsanýz veya yES
yerine no seçeneðini seçerseniz yeni veri iptal edilecek, bir
önceki deðer iþleme alýnacaktýr.)
ESC
YUKARI-AÞAÐI-SET tuþlarýný kullanarak
eski þifreyi girin.
SET tuþuna basýn, Pýn CHA n9E görünecektir (Veri girilmiþtir fakat
henüz iþleme alýnmamýþtýr. Yeni verinin iþleme alýnmasý için
aþaðýdaki yolu takip edin).
Min., max., max. demand ve çalýþma saati deðerlerinin silindiði
menüdür.
Cihazýn parametrelerine ait anlýk olarak ölçülen min., max., max.
demand ve çalýþma saati deðerlerini hafýzasýnda tutar. Min ve
max. deðerleri görebilmek için bu talimatýn tuþlara ait
fonksiyonlar bölümüne bakýnýz.
Not: Hafýzada kaydedilen bilgiler elektrik kesilmelerinden
etkilenmez. rES Et HL, rES Et dE veya rES Et HoU r menüsünde;
yES seçip, tüm menülerden çýkýldýðýnda yapýlan deðiþikliklere
onay verirseniz tüm parametrelere ait min., max. deðerler, max.
demand deðerleri ve çalýþma saati ayný anda silinecektir.
SET tuþuna 3 sn. basýn
(trA Fo menüsü görünecektir.)
SET tuþuna basýn (rES Et HL menüsü görünecektir.)
SET tuþuna basýn rES Et dE / rES Et HL / rES Et Hou r görünecektir
(Seçenek girilmiþtir. Fakat henüz iþleme alýnmamýþtýr. Yeni verinin iþleme
alýnmasý için aþaðýdaki yolu takip edin).
YUKARI-AÞAÐI tuþlarýný kullanarak min.,
max.,demand deðerlerini ve çalýþma saatini
sýfýrlamak istiyorsanýz yES, istemiyorsanýz no
seçin.
SET
SET
SET
YUKARI-AÞAÐI tuþlarýný kullanarak
rES Et dE / rES Et HL/rES Et HoU r
menüsünü bulun
SET tuþuna basýn (rES Et dE no /
rES Et HL no / rES Et HoU no görünecektir.)
SET
Displaylerde (SAU SEt yES) görününceye kadar ESC tuþuna tek tek
basýn.
Displaylerde (SAU SEt yES) göründüðünde SET tuþuna basýn (SAU SEt
yES göründüðünde ESC tuþuna basarsanýz veya yES yerine no
seçeneðini seçerseniz yeni seçenek iptal edilecek, bir önceki seçenek
iþleme alýnacaktýr.)
SET
ESC
Kullanýcý þifresinin tanýmlanmasý:
Kullanýcý þifresinin tanýmlandýðý ve aktif yapýldýðý menüdür. Cihazýn ayarlarýnýn
yetkisiz kiþilerce deðiþtirilmesini önlemek için, bu menüde 4 haneli bir
kullanýcý þifresi belirleyip bu þifreyi aktif hale getirmelisiniz.
Pýn menüsünün altýnda 2 adet alt menü vardýr.
ESC
SET
Displaylerde (SAU SEt yES) görününceye kadar ESC tuþuna tek tek basýn.
Displaylerde (SAU SEt yES) göründüðünde SET tuþuna basýn (SAU SEt
yES göründüðünde ESC tuþuna basarsanýz veya yES yerine no
seçeneðini seçerseniz yeni ayarlar kaydedilmeden ayar menüsünden
çýkýlýr. Cihaz önceki ayarlarýyla çalýþmaya devam eder.)
Kullanýcý þifresini aktif hale getirmek için kullanýlan menüdür.
Kullanýcý þifresi aktif hale getirildiði takdirde program moduna
geçmek için; tuþuna 3 sn. basýldýðýnda kullanýcý þifresi
sorulacaktýr. Kullanýcý þifresi yanlýþ girilirse cihaz kilitlenmez.
Not: Fabrika çýkýþý kullanýcý þifresi dýr.0000
Kullanýcý þifresinin aktif hale getirilmesi:
SET tuþuna 3 sn. basýn (trA Fo menüsü görünecektir.)
YUKARI-AÞAÐI tuþlarýný
kullanarak Pýn menüsünü bulun
SET tuþuna basýn (Pýn ACt IUA tE menüsü görünecektir.)
Kullanýcý þifresini aktif hale getirmek için; Ölçme konumundayken,
SET
SET
SET
SET
2
MULTÝMETRE
EPM-04h
Gerilim trafosu çeviri oranýnýn girilmesi:
Gerilim trafosu çeviri oranýnýn girildiði menüdür.
Bu deðer 0000,1 - 4000,0 arasýnda ayarlanabilir.
Not: Gerilimi ölçülen sistem ile cihaz arasýnda gerilim trafosu
kullanýlmýyorsa, gerilim trafosu çeviri oranýný 1 giriniz.
Örnek: Gerilimi ölçülen sistem ile cihaz arasýnda 34,5KV/100V luk
bir gerilim trafosu kullanýlýyorsa;
Gerilim trafosu çeviri oranýný = 34500/100
= 345 girilmelidir.
Baðlantý þeklinin seçilmesi:
Baðlantýnýn Star p2-ya da Delta baðlantý olarak seçildiði menüdür.
Star baðlantý seçildiðinde; cihaz 3 faz 4 hat (3P4W) baðlantý
ile çalýþýr. 4. displayde Nötr akýmý gösterilir.
Delta baðlantý seçildiðinde; cihaz 3 faz (3P3W) baðlantý ile çalýþýr
ve Delta ýþýðý yanar. 4. displayde Nötr akým yerine toplam akým
gösterilir.
SET tuþuna basýn. Displayde görünen sayý deðerinin ilk hanesinin yanýp
söndüðü görünecektir.
YUKARI-AÞAÐI tuþlarýný kullanarak yanýp
sönen hane deðerini ayarlayýn. SET tuþunu
kullanarak sýrayla diðer hanelere geçin, bir
önceki haneye dönmek için ESC tuþunu
kullanýn. Son haneyi ayarladýktan sonra SET
tuþuna basýn, displayde Pýn ACt oF
görünecektir.
YUKARI-AÞAÐI tuþlarýný
kullanarak on seçilebilir.
(Veri girilmiþtir.
Fakat henüz iþlemealýnmamýþtýr. Yeni verinin
iþleme alýnmasý için aþaðýdaki yolu takip
edin)
Tur sayýsýnýn girilmesi:
Bu menü CT-25li modellerde vardýr.
Ct-25 akým trafosunun içinden,
ölçülen hat kablosunun kaç kez geçirildiði, yani tur sayýsý seçilir.
1 ile 20 arasýnda deðer girilebilir. Tur sayýsý artma oranýnda ölçme
hassasiyeti artar.
1
2.00
120
2
1.00
60.0
3
0.66
40.0
4
0.50
30.0
5
0.40
24.0
6
0.33
20.0
7
0.28
17.1
8
0.24
15.0
9
0.22
13.3
10
0.20
12.0
11
0.18
10.9
12
0.16
10.0
13
0.15
9.23
14
0.14
8.57
15
0.13
8.00
16
0.12
7.50
17
0.11
7.05
18
0.11
6.66
19
0.10
6.31
20
0.10
6.00
SET tuþuna 3 sn. basýn
(trA Fo menüsü görünecektir.)
YUKARI-AÞAÐI tuþlarýný
kullanarak Pýn menüsünü bulun
SET tuþuna basýn (Pýn ACt IUA tE menüsü görünecektir.)
YUKARI-AÞAÐI tuþlarýný kullanarak Pýn CHA n9E menüsünü
bulun
Kullanýcý þifresinin deðiþtirilmesi:
Kullanýcý þifresini deðiþtirmek için kullanýlan menüdür.
Not: Fabrika çýkýþý kullanýcý þifresi dýr.0000
YUKARI-AÞAÐI tuþlarýný
kullanarak rES Et menüsünü bulun
MULTIMETER
EPM-04h
7
Max. Demand time can be defined between 01-
60 minute in this menu.
Press SET button for 3 sec.
(trA Fo menu is displayed.)
Find
dE tý
menu by scrolling UP-DOWN
buttons.
Press SET button. Blinking the first digit of
displayed value appears.
SET
SET
Enter the blinking digit value by scrolling UP/DOWN buttons. Switch
to the other digits by using SET button, use ESC button to go to
previous digit. After you entered the last digit press SET button, dE
tý is displayed.
(Data is entered but is not activated yet. For activating
the new data please follow the below steps).
Press ESC button one by
one until SAU E SEt
yES is displayed.
ESC
SET
Press SET button. When
SAU E SEt yES is
displayed (If you press
ESC button or choose
no option instead of yES then new data will be cancelled and
previous value will be activated).
Factory Settings
Ctr - 0001
Utr - 0001
trn - 01
ConnEC - StAr
Pin Act - oF
Pin - 0000
dt - 15

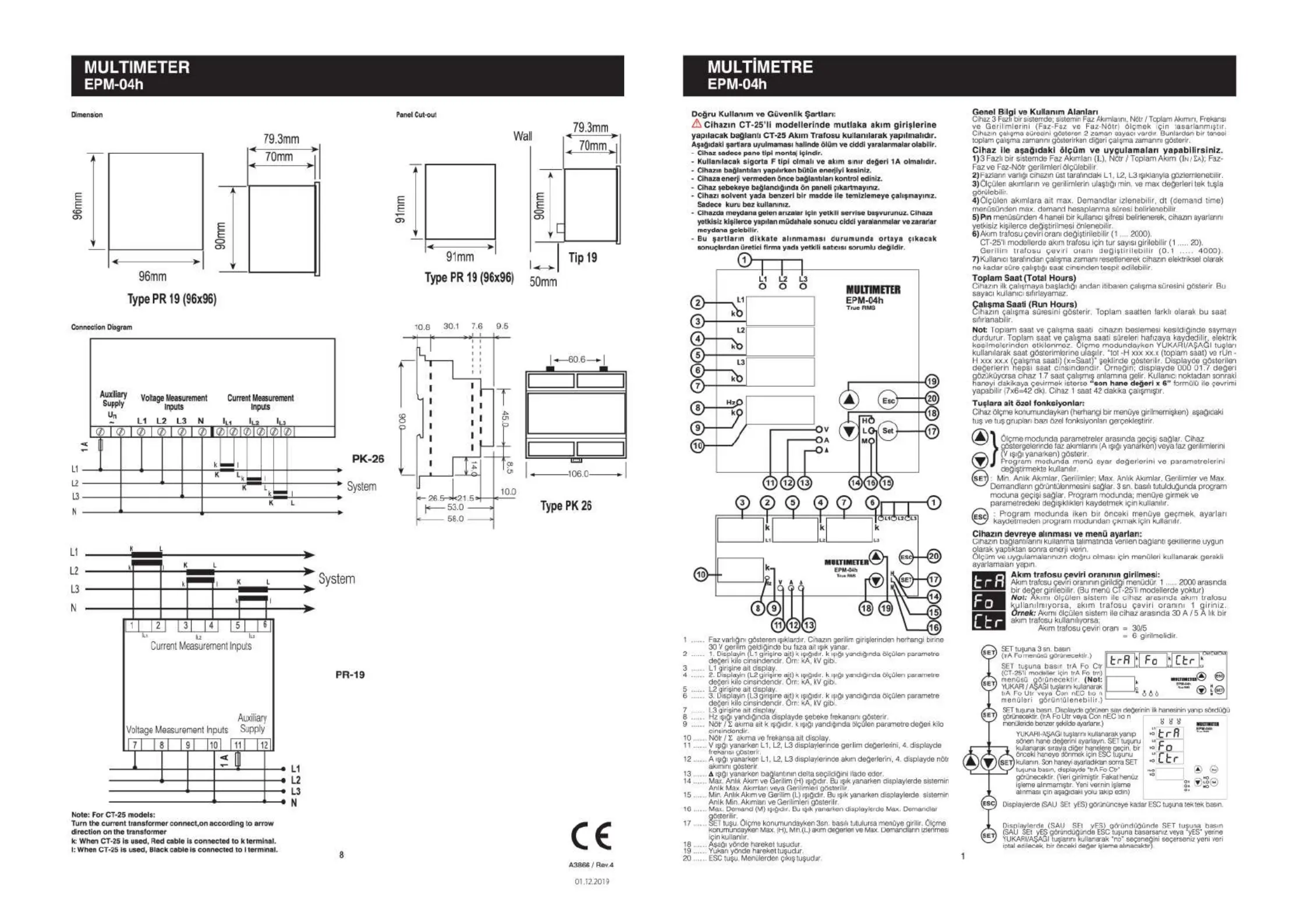

Technical Features
Rated Voltage (Un) : Please look at back side of the device.
Operating Frequency (f) : 45-65 Hz
Auxiliary Supply Power Consumption : < 4 VA
Measuring Input Power Consumption : < 1 VA
Measurement Range
: 0.05-5.5A~Current
: 2 - 120 A~ for CT-25
: 10-300 V AC (Phase-Neutral)Voltage
10-500 V AC (Phase-Phase)
Class : 1±1% digit [(10%-100%) x full scale]
Current Transformer Ratio : 1 ... 2000
Turn number for CT-25 adapted models: 1 .... 20
Voltage Transformer Ratio : 1 ... 4000
Max. Ctr x Vtr : 40.000
Ambiant emperature : -5°C; +50°C
Display : Red LED display
Dimensions : PR-19, PK-26
Equipment Protection Class : Double Insulation - Class II (
)
Box Protection Class : IP 40
Terminal Protection Class : IP 00
Box Material : Nonflamable
Mounting : Panel Mounted (PR-19)
Rail Mounted (PK-26)
Wire Thickness for Terminal Block : 2.5 mm
2
Weight :
0.45 kg (PR-19, PK-26)
Mounting Category : Class III
Panel Size : 91x91 mm (PR-19)
46x107 mm (PK-26)
