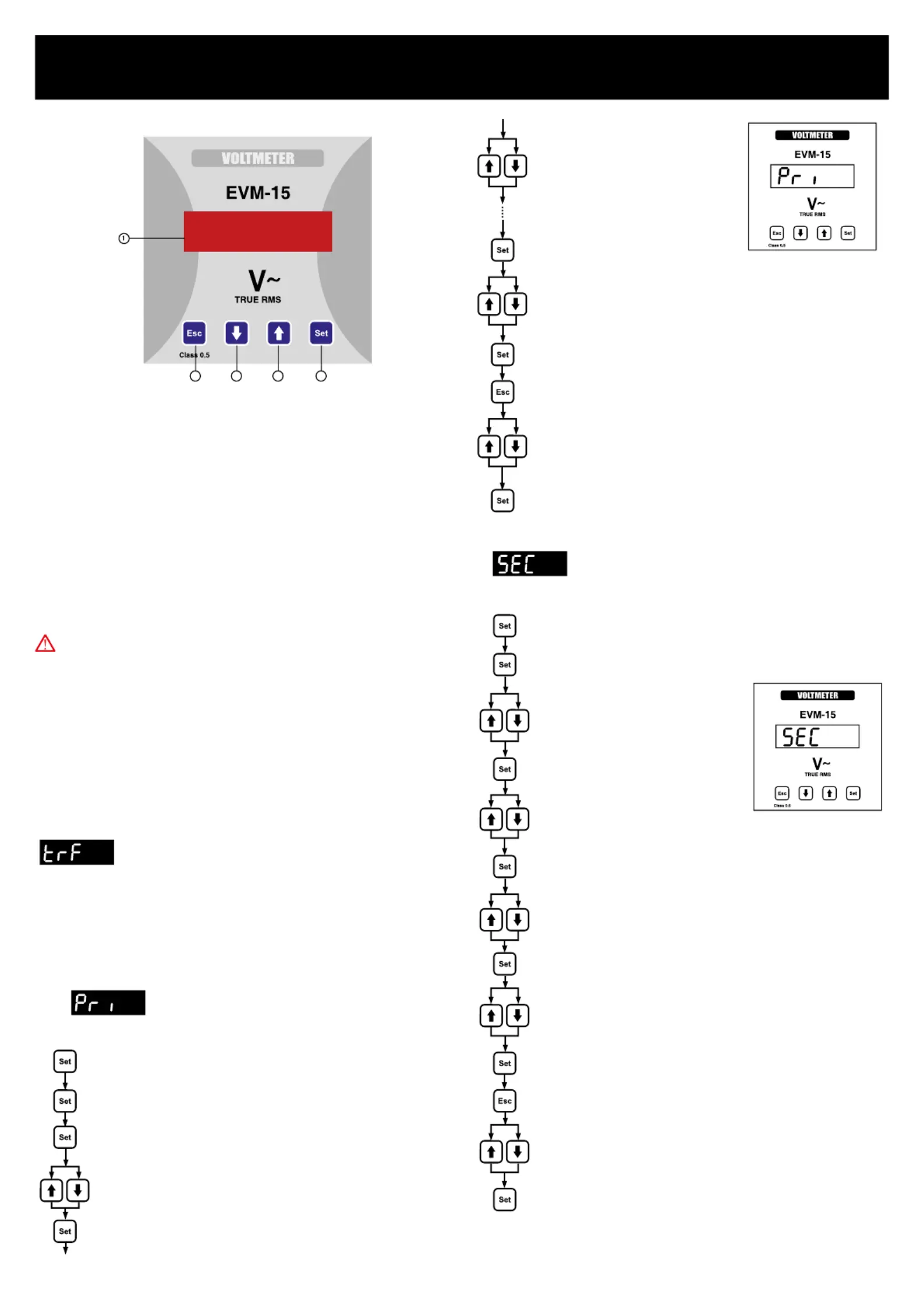

Side 1/6

VOLTMETRE

EVM-15

1 .......... Ölçülen gerilimi gösteren display.

2 .......... ESC tuşu. Menülerden çıkış tuşu.

3 .......... AŞAĞI yönde hareket tuşu.

4 .......... YUKARI yönde hareket tuşu.

5 .......... SET tuşu. Menüye giriş ve değer giriş tuşu. Ölçme konumundayken

3 sn. basılı tutulursa menüye girilir.

Doğru Kullanım ve Güvenlik Şartları:

Aşağıdaki şartlara uyulmaması halinde ölüm ve ciddi yaralanmalar olabilir.

- Cihaz bağlanırken bütün enerjiyi kesiniz.

- Cihaz şebekeye bağlandığında arka kapağı çıkartmayınız.

- Cihazı solvent yada benzeri bir madde ile temizlemeye çalışmayınız.

Sadece kuru bez kullanınız.

- Bağlantıları kontrol ediniz.

- Elektriksel cihazlar sadece bayiniz tarafından tamir edilmelidir.

- Cihaz sadece pano tipi montaj içindir.

- Kullanılacak sigorta F tipi olmalı ve akım sınır değeri 6A olmalıdır.

EVM-15 ile aşağıdaki ölçüm ve uygulamaları yapabilirsiniz.

1) Tek Fazlı bir sistemde gerilim ölçümü yapabilir.

2) Gerilim trafosu primer (1-40000) ve sekonder (1-300) değerlerini değiştirebilir.

3) CodE menüsünden 4 haneli bir kullanıcı şifresi belirleyerek, cihazın ayarlarının yetkisiz

kişilerce değiştirilmesini önleyebilirsiniz.

EVM-15’in devreye alınması ve menü ayarları:

Cihazın bağlantılarını kullanma talimatında verilen bağlantı şekillerine uygun olarak yaptıktan

sonra enerji verin.

Ölçüm ve uygulamalarınızın doğru olması için menüleri kullanarak gerekli ayarlamaları yapın.

Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen

durumlardan üretici rma hiç bir şekilde sorumlu tutulamaz.

Gerilim trafosu menüsü:

Gerilim trafosu primer ve sekonder değerinin girildiği menüdür.

Not: Gerilimi ölçülen sistem ile EVM-15 arasında gerilim trafosu kul-

lanılmıyorsa, gerilim trafosu primer değerini 00100 ve sekonder değerini

100 giriniz.

Örnek: Gerilimi ölçülen sistem ile EVM-15 arasında 34500V/100V luk bir

gerilim trafosu kullanılıyorsa;

Gerilim trafosu primer değeri = 34500,

Sekonder değeri = 100 girilmelidir.

Gerilim trafosu primer değerinin girilmesi:

Gerilim trafosu primer değerinin girildiği menüdür.

1-40000 arasında bir değer girilebilir.

Gerilim trafosu primer değerini girmek için; Ölçme konumundayken,

SET tuşuna 3 sn. basın (trF menüsü görünecektir.)

SET tuşuna basın (Prı menüsü görünecektir)

SET tuşuna basın (displayin en solundaki rakam yanıp sönecektir)

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin 10000’ler

hanesini bulun

YUKARI-AŞAĞI tuşlarını kullanarak

gireceğiniz değerin 1000’ler hanesini bulun

SET ve YUKARI-AŞAĞI tuşlarını kullanarak

diğer hane değerlerini girebilirsiniz.

SET tuşuna basın (displayin en sağındaki

rakam yanıp sönecektir. 10’lar hanesini

yanlış girdiyseniz ESC tuşuna basarak tekrar girebilirsiniz.)

SET tuşuna basın, Prı menüsü görünecektir. (Veri girilmiştir. Fakat henüz

işleme alınmamıştır.Yeni verinin işleme alınması için aşağıdaki yolu takip edin)

Displaylerde (SAUE) göründüğünde SET tuşuna basın (SAUE göründüğünde

ESC tuşuna basarsanız veya “SAUE” yerine “CAnC” seçeneğini seçerseniz yeni

veri iptal edilecek, bir önceki değer işleme alınacaktır.)

Sekonder değerini girmek için; Ölçme konumundayken,

SET tuşuna 3 sn. basın (trF menüsü görünecektir.)

YUKARI-AŞAĞI tuşlarını kullanarak SEC

menüsünü bulun

SET tuşuna basın (displayin 3. rakamı

yanıp sönecektir).

YUKARI-AŞAĞI tuşlarını kullanarak

gireceğiniz değerin 100’ler hanesini bulun.

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin 10’lar hanesini

bulun .

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin 1’ler hanesini

bulun .

SET tuşuna basın (displayin 4. rakamı yanıp sönecektir.

(100’ler hanesini yanlış girdiyseniz ESC tuşuna basarak

tekrar girebilirsiniz).

SET tuşuna basın (displayin en sağındaki rakam yanıp sönecektir.

(10’lar hanesini yanlış girdiyseniz ESC tuşuna basarak tekrar

girebilirsiniz).

Displaylerde (SAUE) göründüğünde SET tuşuna basın (SAUE

göründüğünde ESC tuşuna basarsanız veya “SAUE” yerine “CAnC”

seçeneğini seçerseniz yeni veri iptal edilecek, bir önceki değer işleme

alınacaktır.)

SET tuşuna basın, SEC görünecektir. (Veri girilmiştir. Fakat henüz işleme

alınmamıştır.Yeni verinin işleme alınması için aşağıdaki yolu takip edin)

YUKARI-AŞAĞI tuşlarını kullanarak displaylerde (SAUE) görünmesini

sağlayın.

Displaylerde (CAnC) görününceye kadar ESC tuşuna tek tek basın.

SET tuşuna basın (Prı menüsü görünecektir.)

Gerilim trafosu sekonder değerinin seçilmesi:

Gerilim trafosu sekonder değerinin girildiği menüdür.

1 - 300 arasında bir değer seçilebilir.

YUKARI-AŞAĞI tuşlarını kullanarak displaylerde (SAUE) görünmesini sağlayın.

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin birler hanesini bulun

Displaylerde (CAnC) görününceye kadar ESC tuşuna tek tek basın.

SET tuşuna basın (displayin 2. rakamı yanıp sönecektir. 10000’ler

hanesini yanlış girdiyseniz ESC tuşuna basarak tekrar girebilirsiniz)

Genel Bilgi ve Kullanım Alanları

EVM-15 tek fazlı bir sistemde; sistemin gerilimini ölçmek için tasarlanmış bir cihazdır.

VOLTMETRE

EVM-15

Kullanıcı Şifresinin tanımlanması

Kullanıcı ifresinin tanımlandığı ve aktif yapıldığı menüdür. Cihazın ayar-

larının yetkisiz kiilerce değitirilmesini önlemek için, bu menüde 4 haneli

bir kullanıcı ifresi belirleyip bu ifreyi aktif hale getirmelisiniz.

Pın menüsünün altında 2 adet alt menü vardır.

Panel Delik Ölçüleri

Bağlantı Şeması

Sistem

TİP PR 19 (96x96) TİP PR 19 (96x96)

Boyutlar

Kullanıcı ifresini değitirmek için; Ölçme konumundayken,

SET tuuna 3 sn. basın (trF menüsü görünecektir.)

YUKARI-AAĞI-SET tularını kullanarak

eski ifreyi girin. ifreyi yanlı girerseniz

“Err” mesajı alacaksınız. Bu durumda SET

tuuna basarak ilemleri tekrarlayın.

YUKARI-AAĞI-SET tularını kullanarak

yeni ifreyi tekrar girin. ifreyi yanlı

girerseniz “Err” mesajı alacaksınız. Bu

durumda SET tuuna basarak ilemleri

tekrarlayın.

Displaylerde (SAUE) göründüğünde SET tuuna basın (SAUE göründüğünde

ESC tuuna basarsanız veya “SAUE” yerine “CAnC” seçeneğini seçerseniz yeni

veri iptal edilecek, bir önceki değer ileme alınacaktır.)

Kullanıcı ifresini aktif hale getirmek için; Ölçme konumundayken,

SET tuuna 3 sn. basın (trF menüsü görünecektir.)

YUKARI-AAĞI tularını kullanarak CodE menüsünü bulun

SET tuuna basın (EnbL menüsü görünecektir.)

SET tuuna basın (displayin en solundaki rakam yanıp sönecektir)

SET tuuna basın no görünecektir.

Displaylerde (CAnC) görününceye kadar ESC tuuna tek tek basın.

YUKARI-AAĞI tularını kullanarak YES

menüsünü bulun

SET tuuna basın EnbL görünecektir. (Veri girilmitir. Fakat henüz ileme

alınmamıtır.Yeni verinin ileme alınması için aağıdaki yolu takip edin)

YUKARI-AAĞI tularını kullanarak displaylerde (SAUE) görünmesini

sağlayın.

Displaylerde (SAUE) göründüğünde SET tuuna basın (SAUE

göründüğünde ESC tuuna basarsanız veya “SAUE” yerine “CAnC”

seçeneğini seçerseniz yeni veri iptal edilecek, bir önceki değer ileme

alınacaktır.)

YUKARI-AAĞI-SET tularını kullanarak ifreyi

girin. ifreyi yanlı girerseniz “Err” mesajı

alacaksınız. Bu durumda SET tuuna basarak

ilemleri tekrarlayın.

Kullanıcı şifresinin aktif hale getirilmesi:

Kullanıcı ifresini aktif etmek için kullanılan menüdür.

Kullanıcı ifresi aktif hale getirildiği takdirde menülere girmek için; anlık

değerler gözlemlenirken, “Set” tuuna 3 sn. basıldığında kullanıcı ifresi

sorulacaktır.

YUKARI-AAĞI-SET tularını kullanarak

yeni ifreyi girin.

SET tuuna basın CHnG görünecektir. (Veri girilmitir. Fakat henüz ileme

alınmamıtır.Yeni verinin ileme alınması için aağıdaki yolu takip edin)

Displaylerde (CAnC) görününceye kadar ESC tuuna tek tek basın.

YUKARI-AAĞI tularını kullanarak displaylerde (SAUE) görünmesini sağlayın.

YUKARI-AAĞI tularını kullanarak CodE menüsünü bulun

SET tuuna basın (EnbL menüsü görünecektir.)

YUKARI-AAĞI tularını kullanarak CHnG menüsünü bulun.

SET tuuna basın (displayin en solundaki rakam yanıp sönecektir)

Kullanıcı Şifresinin değiştirilmesi:

Kullanıcı ifresini değitirmek için kullanılan menüdür.

Not: Fabrika çıkıı kullanıcı ifresi “1234” tür.

Teknik Özellikler

Iletme Gerilimi (Un) : 24 ... 250 V AC/DC

Frekans (Hz) : 45-65 Hz

Besleme Girii Güç Tüketimi : < 4 VA

Ölçme Girileri Güç Tüketimi : < 1VA

Vin : 1 - 300 VAC

Ölçme Aralıgı : 0...40 kV

Sınıf : 0,5±1dijit [(%10-%100) x tam skala]

Gerilim Trafosu Oranı

Primer : 1-40000

Sekonder : 1-300

Ortam Sıcaklığı : -5°C; +70°C

Gösterge : Kırmızı LED display

Boyutlar : PR-19

Cihaz Koruma Sınıfı : Çift yalıtım-sınıf II ( )

Kutu Koruma Sınıfı : IP 54

Terminal koruma sınıfı : IP 00

Kutu Malzemesi : Yanmaz ABS

Bağlantı ekli : Panoya önden

Terminal Bağlantısı için

kablo kesiti : 2.5 mm

Ağırlık : 0.30 kg

Montaj Sınıfı : Sınıf III

Pano Delik Ölçüleri : 91x91mm

EN-61010-1 standardı ile uyumludur.

Fabrika Çıkış Değerleri

Prı - 00100

SEC - 100

CodE EnbL - no

CodE - 1234
