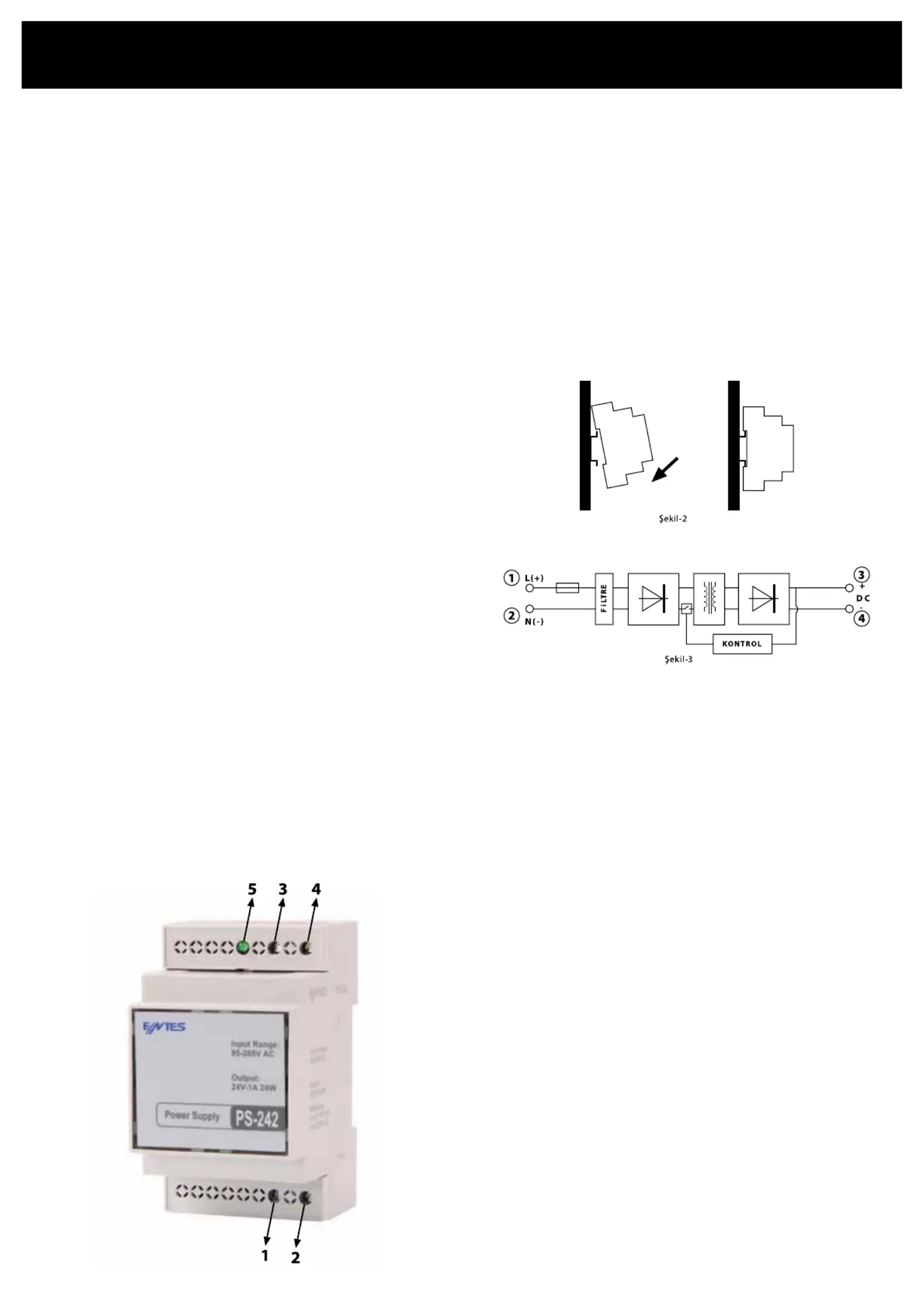

Side 1/6

24V 24W Güç Kaynağı

PS-242

! DİKKAT Bu kılavuz cihazın güvenli ve fonksiyonlarının doğru çalışması için gerekli

bilgiler içerir. Lütfen montaj öncesi kullanma klavuzunu dikkatli okuyunuz ve ikazlara

dikkat ediniz.

Güvenlik ve Uyarılar

! DİKKAT Cihazın içini hiçbir şekilde açmayınız, açılan cihaz garanti kapsamı

dışındadır.

! DİKKAT Cihaz sadece kaliye kişilerce, elektrik çarpmasına karşı önlem alınarak

bağlanmalıdır. Yanlış bağlantı kişiler ve çevre için tehlikeli sonuçlar doğurabilir. Yanlış

bağlantı cihazın performansında kalıcı hasara neden olabilir.

! DİKKAT Cihaz çalışırken ısınır.

•

Cihazı beslemeye bağlarken veya bağlantıyı keserken beslemenin gücünü kesiniz.

• Cihazın besleme girişi EN60950 standartlarına uygun bir şekilde

bağlanmalıdır.

! Cihaza 265 VAC den fazla gerilim vermek cihazda patlamaya veya kullanıcıya

zarar verme durumlarına sebep verebilir.

• Cihaz beslemesi yeterli güç kapasitesinde olmalı ve güvenlik standartlarına uymalıdır.

• Cihaz çıkışları PS-242 nin verebileceği maksimum akım için uygun olmalıdır.

• Cihaz bağlantısı yapıldıktan sonra, bağlantı noktaları kazayla temasa karşı

korumaya alınmalıdır.

• Cihazın montajı, AC besleme girişi alt tarafta, DC çıkışı üst tarafta kalacak şekilde,

şekil 1 deki gibi dik olarak yapılmalıdır.

• Cihaz uygun bir şekilde havalandırılmalıdır.

1- GİRİŞ

1.1 Uygulamalar:

PS-242 Endüstriyel ve Sivil Alanlarda kullanılabilen 24 W lık anahtarlama modlu güç

kaynağıdır. Panellerde montaj kolaylığı nedeniyle DIN kutu standartlarına uygun

olarak tasarlanmıştır.

1.2 Genel Özellikler:

• Geniş giriş gerilimi aralığı 85-265 VAC (50-60 Hz) / 110-350 VDC

• 24 VDC 1 ADC 24 W çıkış

• Durum gösterge ledi (yeşil)

• Yüksek verimli cihaz

• Kısa devre, aşırı yük koruması

• Termal koruma

• Sınıf 2 cihaz, toprak bağlantısı gerektirmez

• DIN3 kutu

• IP20 koruma sınıfı

• CE, EN60950, EN61204

1.3 Kullanım:

Şekil 1 de gösterilen cihazda 1 ve 2 numara ile gösterilen kısımlar PS-242’nin giriş

gerilim bağlantı yerleridir, bu noktalara beslemeyi bağlayınız. Şekil 1 de 3 ve 4 ile

gösterilen kısımlar PS-242’nin DC çıkış kısmıdır, bu noktalardan cihaz 24 VDC çıkış

vermektedir. PS-242 p1-ye besleme verildiğinde Şekil 1 de 5 numara ile gösterilen

yeşil led yanacaktır. Bu ledin yanması PS-242 ‘nin çalıştığını çıkış gerilimi ürettiğini

göstermektedir.

2 Bağlantı ve Montaj:

Tel Bağlantısı

•

AC Giriş (1,2): PS-242 nominal yükte en fazla 0.6 AAC, en az 0.25 AAC akım

çeker. Tel kalınlığı buna göre seçilmelidir. Giriş klemensine maksimum 14 AWG

bükülü tel (2.5mm ),12 AWG katı tel (4mm ) tel bağlanabilir

•

DC Çıkış (3,4): Çıkış akımı 1 ADC dir. Tel kalınlığı buna göre seçilmelidir.

Çıkış klemensine maksimum 14 AWG bükülü tel (2.5mm ) ,12 AWG katı tel

(4mm ) tel bağlanabilir

•

Standartlara uygunluk açısından 75°C de çalışabilecek uygun bakır

teller kullanınız.

Montaj (Şekil 2)

•

PS-242 EN50022 standartlarına uygun DIN raylara kolayca monte edilebilir.

•

Cihazı dik olarak monte ediniz. Cihaz monte edilirken DC çıkış kısmının

üst tarafa gelecek şekilde monte edilmesi tavsiye edilir.

•

Cihazın havalandırılmasına dikkat ederek monte ediniz. Monte edildikten

sonra PS-242 ile yanındaki cihazlar arasında 1’er cm boşluk bırakılması

önerilir.

3-Cihazın bağlanması ve çalışması

Giriş (1, 2 numaralı kısım)

• Şekil 3 de 1 ve 2 ile gösterilen kısım PS-242 nin Line (Hat) ve Neutral

(Nötr) besleme girişidir.

• 85-265 VAC giriş gerilimi, L(1) ve N (2) uçları kullanılarak bağlanabilir.

• 110-350 VDC giriş gerilimi L(1) ve N(2) uçları kullanılarak bağlanabilir.

• Cihazda dahili bir sigorta vardır, ! Cihazın sigortası sadece fabrikada

değiştirilebilir.

• Girişe ekstra “backup fuse” bağlanabilir.

• DC giriş gerilimi için uygun “backup fuse” bağlanmalıdır.

• Cihaz girişi alçak gerilime karşı korumalı yüksek gerilime karşı korumasızdır.

Çıkış (3.4 numaralı kısım)

• Şekil 3 de 3,4 ile gösterilen kısım PS-242 nin DC gerilim çıkışıdır.

• DC Çıkışın pozitif ve negatif kısımları 3 (+) ve 4 (-) ile gösterilmiştir.

• Çıkış gerilimi 24 VDC dir.

• Cihaz çıkışı kısa devreye karşı korumalıdır.

- Cihaz çıkışı kısa devre olduğunda cihaz tamamen kapanır ve kısa devre

durumu geçince kendiliğinden tekrar çalışır.

• Cihaz +55°C ortam sıcaklığına kadar çalışabilir.

PS-242 de led göstergesi bulunur. (Şekil 1 de 5 numaralı kısım)

• Enerji yokken : Led sönüktür.

• Normal çalışma modu : Led yanmaktadır.

• Kısa devre: Led sönüktür.

4-Teknik Özellikler

Giriş

Anma giriş gerilimi : 100-240 VAC / 130-320 VDC

Giriş gerilim aralığı : 85-265 VAC / 110-350 VDC

Frekans : 45-65 Hz / 0 Hz

Akım tüketimi (@24W) : 0.25-0.6 AAC (+-%10)

Ani Kalkış akımı : <15 A

Dahili sigorta : 2.5 A

Anma gerilimi verildikten

sonra tahmini açılış süresi : <1 s (@220 VAC - 24W)

Şebeke Tamponlanması : >20 ms (@220 VAC - 24W)

Geçici Dalgalanma

Gerilim Koruması : Varistor

Hat regülasyonu : < %1

Şekil 1

24V 24W Güç Kaynağı

PS-242

Çıkış

Anma çıkış gerilimi 24 VDC (+- %2.5)

Anma çıkış akımı 1 ADC ( <55°C)

Maksimum çıkış akımı 2 ADC

Verim >79% @85 VAC

>81% @265 VAC

Residual dalgalanma <200 mV (nominal yükte)

Aşırı yük koruma max. 2A (@ 25°C)

Kısa devre koruması Histerisis kapama

Termal koruma >55°C (nominal yükte)

Paralel bağlantı diyot bağlanarak

Yük regülasyonu < %1

Göstergeler

DC LED YEŞİL led

Genel Bilgiler

Çalışma sıcaklığı -20°C...+55°C

Nem <95% (@25°C)

Montaj Tip Ray montaj (EN50022)

Raya montaj aralığı yatay 1 cm, dikey 5 cm (diğer cihazlarla

arasındaki mesafe)

Bağlantı Yıldız Tornavida sıkmalı sabit vidalı klemens

Bağlantı teli maks. 12 AWG (4mm ) katı tel,

14 AWG (2.5mm ) bükülü tel

Koruma sınıfı IP20

Kirlilik derecesi Sınıf 2

Aşırı gerilim koruma sınıfı 3

Boyut DIN3 (55*90*58) mm

Kutu Yanmaz Polycarbonat (PCR)

Ürün Standartları

Ürün standartı EN61204-1, EN61204-3,

EN61204-4, EN61204-7

SMPS trafo standartı EN61558-1

Elektrik güvenliği EN60950, EN61558 2-17

İzolasyon gerilimi(giriş/çıkış) 4 kV

İzolasyon direnci >5 MW (giriş,çıkış arası)

Surge gerilimi 3 kV Kriter A EN61000-4-5

Burst gerilimi 2 kV Kriter B EN61000-4-4

ESD

Hava Boşalması 8 kV Kriter B EN61000-4-2

Temas Boşalması 4 kV Kriter B EN61000-4-2

Giriş geriliminde çöküntü (@220V AC) 0% 20 ms Kriter A EN61000-4-11

70% 500 ms Kriter A EN61000-4-11

İletilen emisyon EN55022 A sınıfı

Yayılan emisyon EN55011 A sınıfı

Boyut

“Bu ürün, 30.05.2008 tarih ve 26891 sayılı resmi gazetede yayınlanan EEE

Yönetmeliğinin Madde 2 ve Ek-1A madde 9 kapsamındadır.”
