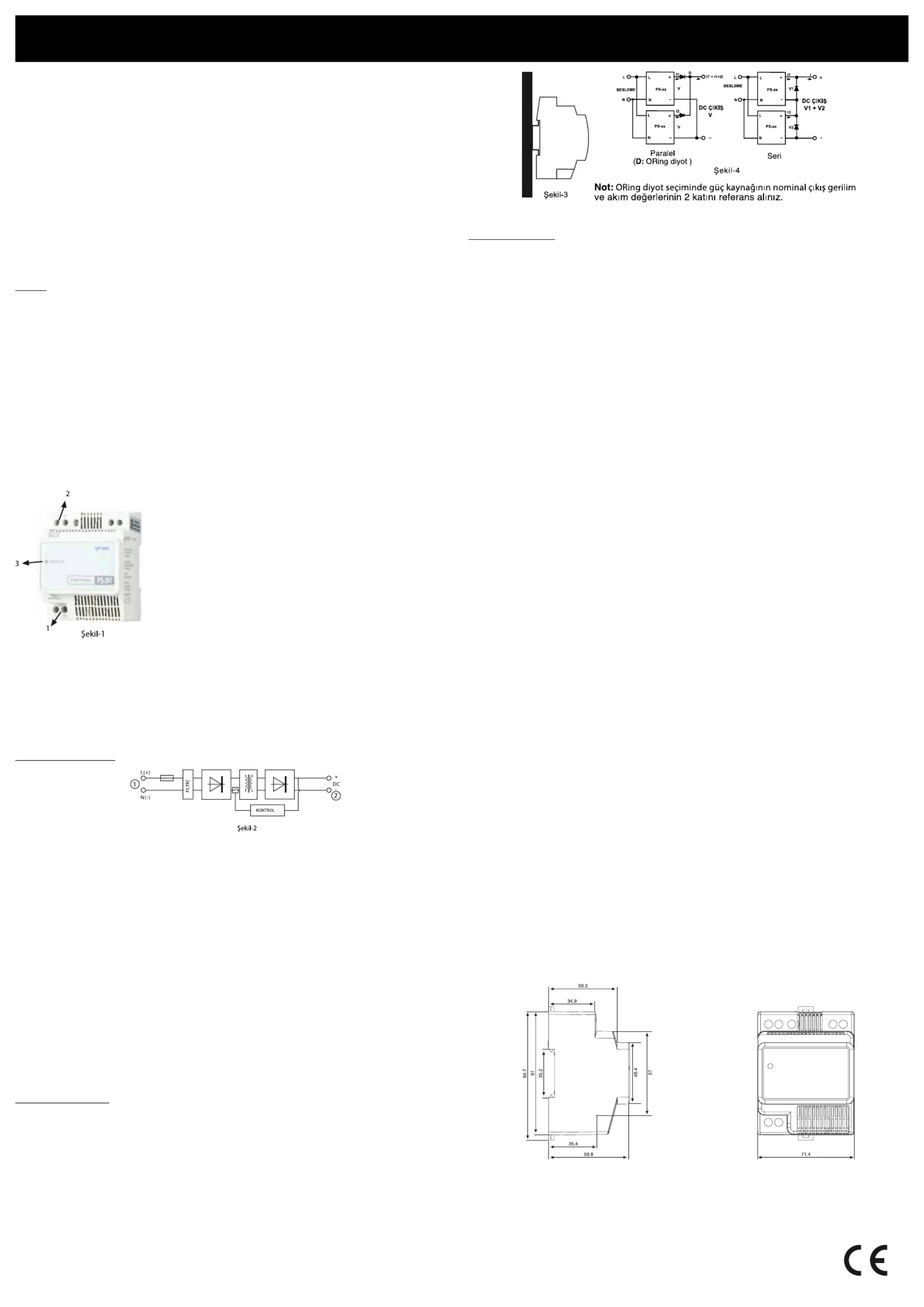

Side 1/3

4- Teknik Özellikler:

Giriş

Anma giriş gerilimi 100-240 VAC/ 130-320 VDC

Giriş gerilim aralığı 85-265V AC / 110-350V DC

Frekans 45-65 Hz / 0 Hz

Akım üretimi (@36W) 0.4-0.9A AC (±%10)

Ani kalkış akımı <15 A

Dahili sigorta 1.6 A

Anma gerilimi verildikten

sonra tahmini açılış süresi <1 s (@220V AC - 36W)

Mains butering >20 ms (@220V AC - 36W)

Transient surge

voltage protection varistor

Hat regülasyonu <%1 (@24V DC)

Çıkış

Anma çıkış gerilimi 12V DC (± %0,5 )

Anma çıkış akımı 3A DC (<55°C)

Maksimum çıkış akımı 5A DC

Verim >82% @85V AC, >85% @265V AC

Residual dalgalanma <50 mV (nominal yükte)

Aşırı yük koruma max. 6A (@25°C)

Kısa devre koruması Histerisis kapanma

Termal koruma >55°C (@1.7A DC)(nominal yükte)

Seri bağlantı Evet

Paralel bağlantı Evet (ORing diyot bağlanarak )

Yük regülasyonu < %1

Göstergeler

Output OK Cihaz çalışıyor - Sarı LED

Genel Bilgiler

Çalışma sıcaklığı -20°C...+55°C

Nem <95% (@25°C)

Montaj Tip Ray montaj (EN 50022)

Raya montaj aralığı Yatay 1 cm, dikey 5 cm (diğer cihazlarla arasındaki mesafe)

Bağlantı Yıldız Tornavida sıkmalı sabit vidalı klemens

Bağlantı kablosu maks. 12 AWG (4mm2) tek damarlı kablo, 14 AWG(2.5mm2)

çok damarlı kablo

Koruma sınıfı IP20

Kirlilik derecesi Sınıf 2

Aşırı gerilim koruma sınıfı 3

Boyut DIN4 (72*95*60) mm

Kutu Naylon 6

Ağırlık 250 gr

Ürün Standartları

Ürün standartı EN61204-1, EN61204-3, EN61204-4, EN61204-7

SMPS trafo standartı EN61558-1

Elektrik güvenliği EN60950, EN61558-2-17

İzolasyon gerilimi (giriş/çıkış) 4 kV

İzolasyon direnci >5 MW (giriş,çıkış arası)

Surge gerilimi 3 kV Kriter A EN61000-4-5

Burst gerilimi 4 kV Kriter B EN61000-4-4

ESD

Hava boşalması 8 kV Kriter A EN61000-4-2

Temas boşalması 4 kV Kriter A EN61000-4-2

Giriş geriliminde çöküntü (@220V AC)

0% 20ms Kriter A EN61000-4-11

70% 500ms Kriter A EN61000-4-11

Diğer EN61000 3-2, EN61000 6-2, EN55011, EN55022

Şekil-5

12V 36W Güç Kaynağı

PS-361

! DİKKAT

Bu kılavuz cihazın güvenli ve fonksiyonlarının doğru çalışması için gerekli bilgileri içerir. Lütfen montaj öncesi

kullanma kılavuzunu dikkatli okuyunuz ve ikazlara dikkat ediniz.

Güvenlik ve Uyarılar

! DİKKAT Cihazın içini hiçbir şekilde açmayınız, açılan cihaz garanti kapsamı dışındadır.

! DİKKAT Cihaz sadece kaliye kişilerce, elektrik çarpmasına karşı önlem alınarak bağlanmalıdır. Yanlış

bağlantı, kişiler ve çevre için tehlikeli sonuçlar doğurabilir. Yanlış bağlantı cihazın performansında kalıcı

hasara neden olabilir.

- Cihazı beslemeye bağlarken veya bağlantıyı keserken beslemenin gücünü kesiniz.

- Cihazın besleme girişi EN 60950 standartlarına uygun bir şekilde bağlanmalıdır.

! Cihaza 265V AC den fazla gerilim vermek cihazda patlamaya veya kullanıcıya zarar verme durumlarına

sebep verebilir.

- Cihaz beslemesi yeterli güç kapasitesinde olmalı ve güvenlik standartlarına uygun olmalıdır.

- Cihaz çıkışları PS-361’in verebileceği maksimum akım için uygun olmalıdır.

- Cihaz bağlantısı yapıldıktan sonra, bağlantı noktaları kazayla temasa karşı korumaya alınmalıdır.

- Cihazın montajı, AC besleme girişi alt tarafta, DC çıkışı üst tarafta kalacak şekilde, şekil 1’deki gibi dik

olarak yapılmalıdır.

1- Giriş

1.1 Uygulamalar : PS-361 Endüstriyel uygulamalar ve bina otomasyonlarında güvenle kullanabileceğiniz,

panellerde montaj kolaylığı için DIN kutu standartlarına göre tasarlanmış yüksek verimli 36W lık anahtarlama

modlu güç kaynağıdır.

1.2 Genel Özellikler :

- Geniş giriş gerilimi aralığı 85-265 VAC (50-60 Hz) / 110-350 VDC

- 36 W lık çıkış gücü (3 ADC @12 VDC)

- Durum gösterge ledi (sarı)

- >85% ile yüksek verimli çalışma

- Alçak/Yüksek giriş gerilimi koruması

- Kısa devre, aşırı yük koruması

- Termal koruma

- Sınıf 2 cihaz, toprak bağlantısı gerektirmez

- DIN4 kutu

- IP20 koruma sınıfı

- CE, EN 60950,EN 61204

1-Besleme Girişi

2- DC Çıkış

3- Cihaz Çalışıyor LED

1.3 Kullanım : Şekil 1’de gösterilen cihazda, 1 numaralı kısım PS-361’in giriş gerilimi bağlantı noktasıdır, cihaz

gövdesinde L(Line) ve N(Neutral), ile gösterilmektedir. Bu noktalara besleme gerilimini bağlayınız. Şekil 1’de 2

ile gösterilen kısım PS-361’in DC çıkış kısmıdır, DC çıkışın polaritesi, + ve - ile gövde üzerinde gösterilmektedir.

PS-361 e besleme verildiğinde Şekil 1’de 3 numara ile gösterilen sarı LED yanacaktır. Bu LED’in yanması

PS-361’in çalıştığını ve çıkış gerilimi ürettiğini göstermektedir.

Aşırı yüklenme, ısınma veya çıkışın kısa devre olması gibi durumlarda cihaz kendini korumaya alarak

kapanacaktır. Arıza durumunun ortadan kalkması ile birlikte cihaz otomatik olarak kendini tekrar devreye

alacaktır.

2- Cihaz Yapısı (Şekil 2)

2.1 Giriş (1)

- Şekil 2’de 1 ile gösterilen kısım PS-361’in Line (Hat) ve Neutral (Nötr) besleme girişidir.

- 100-240 VAC giriş gerilimi, L ve N uçları kullanarak bağlanabilir.

- 110-350 VDC giriş gerilimi, L ve N uçları kullanarak bağlanabilir.

- Cihaz, içerisinde bulunan dahili bir sigorta ile koruma altındadır. Ancak DC giriş gerilimi uygulanacak ise

uygun harici bir sigortada kullanılabilir.

2.2 Çıkış (2)

- Şekil 2’de 2 ile gösterilen kısım PS-361’in DC gerilim çıkışıdır.

- DC çıkışın pozitif ve negatif kısımları (+) ve (-) ile gösterilmiştir.

- Çıkış gerilimi 12 VDC dir.

- Cihaz çıkışı kısa devreye karşı korumalıdır.

- Çıkışı kısa devre olduğunda cihaz tamamen kapanır ve kısa devre durumu geçince kendiliğinden tekrar çalışır.

- Cihaz +55⁰C ortam sıcaklığına kadar çalışabilir.

PS-361 de LED göstergesi bulunur. (Şekil 1 de 3 numaralı kısım)

- Enerji yokken : Output OK Ledi sönüktür.

- Normal çalışma modu : Output OK Ledi yanmaktadır.

- Kısa devre : Output OK Ledi sönüktür. Kısa devre durumu geçerse cihaz tekrar çalışmaya başlar.

- Aşırı yük : Normal sıcaklıkta cihazdan aşırı yük çekilirse Output OK Ledi söner. Cihaz aşör yapar. Yük

durumu normale geldiğinde tekrar çalışmaya devam eder.

- Aşırı çıkış gerilimi : Output OK Ledi yanıp söner.

3- Bağlantı ve Montaj

3.1 Elektrik Bağlantısı

- AC Giriş (1): PS-361 nominal yükte en fazla 0.9A AC, en az 0.4A AC akım çeker. Kablo kalınlığı buna göre

seçilmelidir. Giriş klemensine maksimum 14 AWG çok damarlı (2.5mm2) kablo ,12 AWG tek damarlı (4mm2)

kablo bağlanabilir.

- DC çıkışı (2): Çıkış akımı 3A DC dir. Kablo kalınlığı buna göre seçilmelidir. Çıkış klemensine maksimum 14

AWG çok damarlı (2.5mm2) kablo ,12 AWG tek damarlı (4mm2) kablo bağlanabilir.

- Standartlara uygunluk açısından 75⁰C de çalışabilecek uygun bakır kablo kullanınız.

3.2 Montaj (Şekil 3) ve Paralel - Seri Bağlantı (Şekil 4)

- PS-361 EN50022 standartlarına uygun DIN raylara kolayca monte edilebilir.

-Cihazı dik olarak monte ediniz. Cihaz monte edilirken DC çıkış kısmının üst tarafa gelecek şekilde monte

edilmesi tavsiye edilir.

- Cihazın havalandırılmasına dikkat ederek monte ediniz. Monte edildikten sonra PS-361 ile yanındaki cihazlar

arasında 1’er cm boşluk bırakılması önerilir.

ENTES Elektronik Cihazlar Imalat ve Ticaret A.S.

Adr: Dudullu OSB; 1. Cadde; No:23 34776

Ümraniye - İSTANBUL / TÜRKİYE

Tel: +90 216 313 01 10 Fax: +90 216 314 16 15

E-mail: iletisim@entes.com.tr - contact@entes.eu

Web: www.entes.com.tr - www.entes.eu

Call Center Technical Support: 0850 888 84 25

4- Technical Properties:

Input

Nominal input voltage 100-240 VAC / 130-320 VDC

Input voltage range 85-265V AC / 110-350V DC

Frequency 45-65 Hz / 0 Hz

Generated current (@36W) 0.4-0.9A AC (±10%)

Starting current <15A

Internal fuse 1.6A

Estimated opening time after

nominal voltage is supplied <1 s (@220V AC - 36W)

Mains butering >20 ms (@220V AC - 36W)

Transient surge

Voltage protection Varistor

Line ragulation <1% (@24V DC)

Output

Nominal output voltage 12V DC (± %0,5 )

Nominal output current 3A DC (<55°C)

Maximum output current 5A DC

Eciency >82% @85V AC

>85% @265V AC

Residual uctuation <50 mV (under nominal load)

Overload protection max. 6A (@25°C)

Short circuit protection Hysteresis turn o

Thermal protection >55°C (@1.7A DC)(under nominal load)

Series connection Yes

Parallel connection Yes (by connecting ORing diode)

Load regulation < 1%

Indicators

Output OK Yellow LED

General Information

Operating Temperature -20°C...+55°C

Humidity <95% (@25°C)

Mounting Type Rail mount (EN 50022)

Rail mounting spaces 1 cm horizontally, 5 cm vertically

(spacing between other devices)

Connection Terminals with xed screws

compatible with Phillips screw drives

Connection wire max. 12 AWG (4mm2)solid wire,

14 AWG(2.5mm2) stranded wire

Protection class IP20

Pollution Degree Class 2

Overvoltage protection class 3

Dimensions DIN4 (72*95*60) mm

Casing Nylon 6

Weight 250 gr

Product Standards

Product standard EN61204-1, EN61204-3,

EN61204-4, EN61204-7

SMPS transformer standard EN61558-1

Electric safety EN60950, EN61558-2-17

Insulation voltage (input/output) 4 kV

Insulation resistance >5 MW (between input-output)

Surge voltage 3 kV Criterion A EN61000-4-5

Burst voltage 4 kV Criterion B EN61000-4-4

ESD

Air discharge 8 kV Criterion A EN61000-4-2

Contact discharge 4 kV Criterion A EN61000-4-2

Sag in input voltage (@220 VAC)

0% 20ms Criterion A EN61000-4-11

70% 500ms Criterion A EN61000-4-11

Other EN61000 3-2, EN61000 6-2, EN55011, EN55022

12V 36W Power Supply

PS-361

! ATTENTION

This user manual contains information necessary for the safe and correct operation of the device. Before

mounting the device, please read this user manual carefully and pay attention to warnings.

Safety and Warnings

! ATTENTION

Do not open the device under any circumstances. An opened device’s warranty will become void.

! ATTENTION The device must be mounted only by qualied personnel with necessary precautions against

electric shock in place. Incorrect connection may create dangerous result for people and environment.

Incorrect connection may result in permanent damage to the performance of the device.

- Before you energize the device or remove the device from mains, make sure that the supply cable isn’t

connected to mains.

- Supply input of the device must be connected according to EN60950 standards.

! A supply voltage greater than 265V AC may result in an explosion in the device or in damages to the user.

- Device supply must be at a sucient power capacity and must comply with security standards.

Cables connected to the outputs of PS-361 must be suitable for the maximum current that PS-361 can provide.

- After device connection is nished, connection points must be protected against accidental contacts.

- Mounting of the device must be done vertically as shown in Figure-1, with AC supply input at the bottom

side and the DC output at the top side.

1- Introduction

1.1 Applications : PS-361 is a 36W high eciency SMPS which was designed according to DIN case

standards for easy installation in panels. It can be safely used in industrial and building automation

applications.

1.2 General Features :

- Wide input voltage range 85-265V AC (50-60 Hz) / 110-350V DC

- 36 W output power (3A DC @12V DC)

- Status notication LED (yellow)

- High eciency operation at >85%

- Low/High input voltage protection

- Short circuit, overload protection

- Thermal protection

- Class 2 device, no earth connection is necessary

- DIN4 case

- IP20 Protection class

- CE, EN 60950,EN 61204

1- Input Voltage

2- DC Output

3- Output OK LED

1.3 Operation : The part of the device which is numbered as 1 in Figure-1 is the input voltage connection

point of PS-361 and it is shown with L (Line) and N (Neutral) on the device body. Connect the supply voltage

to these points. The part of the device which is numbered as 2 in Figure-1 is the DC output connection point

of PS-361 and its polarity is shown with + and - on the device body. When supply voltage is applied to PS-

361, the yellow LED which is numbered as 3 in Figure-1 will light up. When this is LED is lit, it indicates that

PS-361 is working and it generates an output voltage. The device will turn itself o to protect itself during

cases of overload, overheating and shortcircuit at the output contacts. When the error state is resolved, it will

activate itself

automatically.

2- Block Diagram

2.1 Input (1)

- The part which is numbered as 1 in Figure-2 is the Line and Neutral supply inputs of PS-361.

- 100-240V AC input voltage can be connected by using the L and N terminals.

- 110-350V DC input voltage can be connected by using the L and N terminals.

- The device will turn itself o to protect itself during cases of overload, overheating and shortcircuit at the

output contacts. When the error state is resolved, it will activate itself automatically.

2.2 Output (2)

- The part which is numbered as 1 in Figure-2 is the DC voltage output of PS-361.

- Positive and negative parts of the output voltage are shown with (+) and (-).

- Output voltage is 12V DC.

- Device output is protected against short circuit.

- When the output is shorted circuited, device turns o completely and turns on again after the short circuit

condition is resolved.

- The device can operate up to an ambient temperature of +55oC.

PS-361 has LED indicator (Parts 3 in Figure-1).

- When there’s no energy : Output OK LED is o.

- Normal operation mode : Output OK LED is on.

- Short circuit : Output OK LED is o. If short circuit situation is resolved, the device starts to work again.

- Overvoltage on Output : Output OK LED blinks.

3- Connection and Mounting

3.1 Wire Connection

- AC Input (1): Under nominal load, PS-361 draws maximum 0.9A AC and minimum 0.4A AC. Wire thickness

must be selected according to these values. Maximum 14 AWG stranded wire (2.5 mm 2) or 12 AWG solid wire

(4 mm2) can be connected to the input terminal.

- DC output (2): Output current is 3A DC. Wire thickness must be selected according to this value. Maximum

14 AWG stranded wire (2.5 mm2) or 12 AWG solid wire (4 mm2) can be connected to the output terminal.

- In terms of complying with standards, use copper wires that can operate at 75oC.

Mounting (Figure 2)

- PS-361 can be mounted on DIN rails which comply with EN50022 standards.

-Mount the device vertically. When mounting the device, it is recommended that the DC output side stays

on top side.

- Mind the device’s ventilation when mounting the device. After the mounting, it is recommended to leave a

1 cm space between PS-361 and devices next to it.

Figure-5

Produkt Specifikationer

Mærke:	ENTES
Kategori:	Ikke kategoriseret
Model:	PS-361

Har du brug for hjælp?

Hvis du har brug for hjælp til ENTES PS-361 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret ENTES Manualer

ENTES GEMO-02-DR-4G Manual

21 Juni 2025

ENTES GEMO-02-4G Manual

15 Juni 2025

ENTES GEMO-10-DR-4G Manual

14 Juni 2025

ENTES GEMO-10-4G Manual

14 Juni 2025

ENTES GEMO-10-SH-4G Manual

14 Juni 2025

ENTES GKRC-22E Manual

3 Januar 2025

ENTES GKRC-21E Manual

3 Januar 2025

ENTES SER-YU Manual

20 November 2024

ENTES ERB-50 Manual

6 September 2024

ENTES GEM-10SH Manual

6 September 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Tripp Lite TLM406NC Manual

31 Juli 2025

Tripp Lite Protect It! TLP76RBTEL Manual

31 Juli 2025

Tripp Lite N286-40G-ESR4-J Manual

31 Juli 2025

Emos H5011 Manual

31 Juli 2025

Emos ZM6145 Manual

31 Juli 2025

Oppo Find X7 Manual

31 Juli 2025

Intellinet 713191 Manual

31 Juli 2025

Emos DCFW01 Manual

31 Juli 2025

AIC RSC-3ET Manual

31 Juli 2025

Tone City King Of Blues Overdrive Manual

31 Juli 2025
