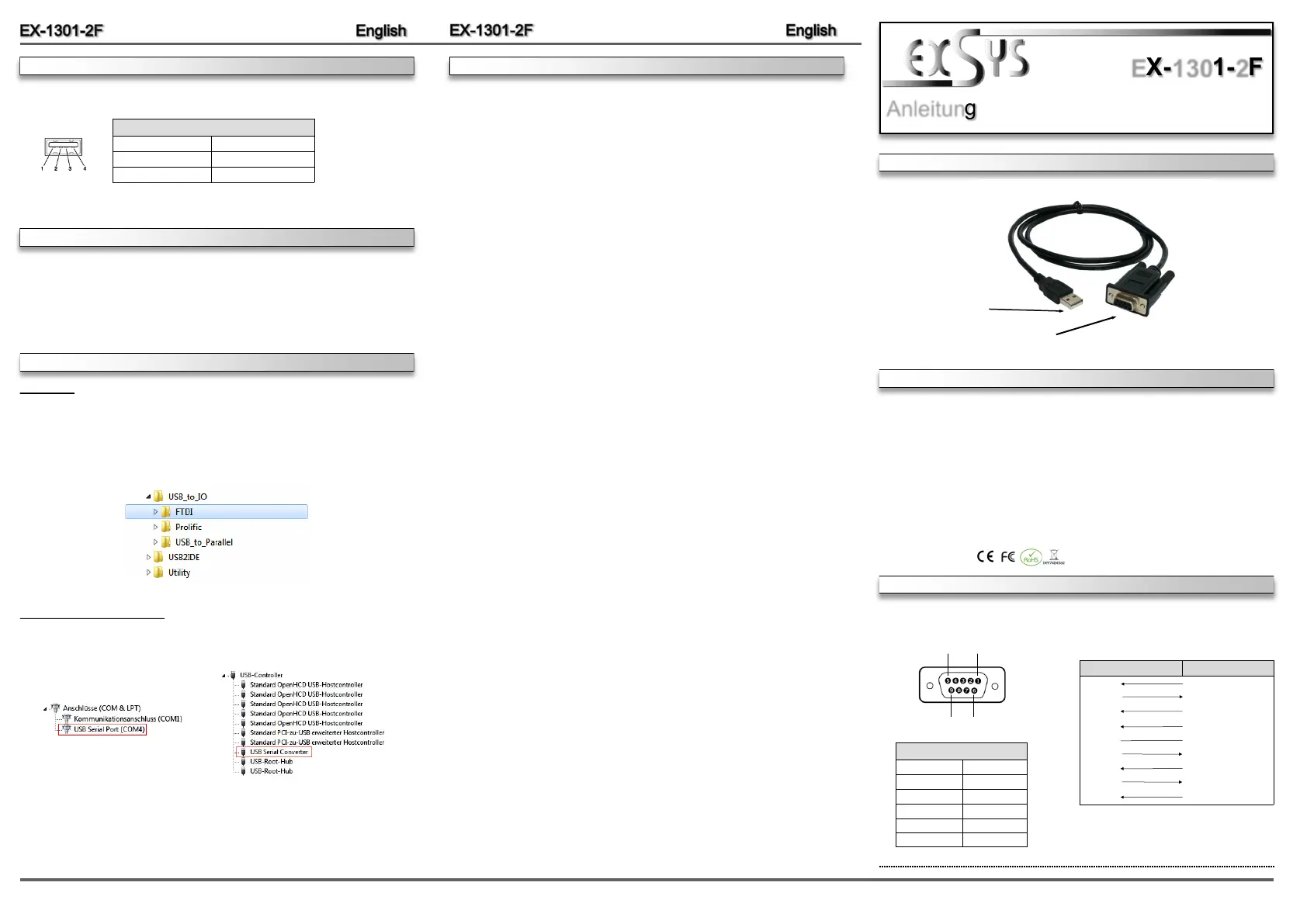

Side 1/2

6 5

EXEXEX-

-130113011301-

-2F2F2F

EnglishEnglishEnglish

EXEXEX-

-130113011301-

-2F2F2F

EnglishEnglishEnglish

Die EX-1301-2F ist ein Kabel zur Umsetzung von USB auf eine RS-232 Schnittstelle mit

FIFO 16C550 Ports für den direkten Anschluss von High Speed Seriellen RS-232 Peri-

pherie Geräten (z.B. Modem, Plotter usw.) Die EX-1301-2F hat einen 9 Pin Buchsen

Anschluss und kann somit direkt an das Endgerät angeschlossen werden. Das USB

Modul ist Hot Plug & Play fähig. Für die Einstellungen der I/O Adressen und Interrupts

sind keine Jumper und Einstellungen notwendig. Sie werden vom System BIOS und

beim Installieren des Betriebssystems automatisch vorgenommen.

BESCHREIBUNG & TECHNISCHE DATEN :

AUFBAU :

Kompatibilität: USB 1.1 & 2.0 Anschluss

Betriebssysteme: WIN 9.x/ ME/ 2000/ XP/ Server 2003/ Vista/ 7/ 8Linux/ MAC

Anschlüsse: 1 x 9 Pin Sub-D Stecker, 1 x USB A-Buchse

Lieferumfang: EX-1301-2F, Anleitung, CD,

Zertiﬁkate:

/ FCC / RoHS / WEEE DE97424562 / WHQL

DRIVER INSTALLATION :

JUMPER EINSTELLUNG & ANSCHLÜSSE :

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Seriell 9 Pin D-SUB Buchse:

DB 9F:

USB A Buchse: USB 2.0 A-Buchse:

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

Achtung!

Stecker nie umge-

kehrt oder mit

Gewalt einstecken.

Windows XP/ Vista/ 2000/ Server 2008&2003/ Win7/ 8 (32&64-Bit) :

Windows will recognize a new and open the hardware assistant. “FT232R USB UART“

Please choose manual installation and put the driver CD into your CD-Rom drive. Enter

the Path "D:\USB_to_IO\FTDI\(32_64bit)Win7_XP_Vista_2008_2008R2_2003_2000”.

into the box for the Path/Source and click at . Now Windows search for >next/continue<

the drivers in the speciﬁed directory. Follow the hardware assistant and ﬁnish the instal-

lation. If Windows recognizes other new devices repeat the above described steps.

Attention! Restart Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<

that open select Under you should ﬁnd >Device Manager<. ”Ports (COM and LPT)“

one more new as sample (COM5). If you see this or similar entries "USB Serial Port„

the module is installed correctly.

INSTALL THE PERIPHERAL DEVICE:

The speed from the serial ports can be set to the maximum baud rate of 115.2Kbaud.

With double click select for example < >Device manager< > USB Serial Port (COM5) .

Now you can select the diﬀerent settings of baud rate, stop/start-bits etc. This setting

you can use also for the other COM ports.

Windows 98/98SE/ME:

Windows will recognize a new and open the hardware assistant. “FT232R USB UART“

Please choose manual installation and put the driver CD into your CD-Rom drive (as

sample D:) . Now enter the Path into the box for the “D:\USB_to_IO\FTDI\Win98_ME”

Path/Source and click at . Now Windows search for the drivers in the >next/continue<

speciﬁed directory. Follow the hardware assistant and ﬁnish the installation. If Windows

recognizes other new devices repeat the above described steps. Restart Attention!

Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<

that open select Under you should ﬁnd >Device Manager<. ”Ports (COM and LPT)“

one more new as sample (COM3). If you see this or similar entries "USB Serial Port„

the module is installed correctly.

CHANGE PORT NUMBER:

If you like to change the port number for example COM 3 to COM 5, open the >Device

Manager< click at >COM3<, >Settings< and then >Advance<. There you can change

between COM 3 to 256.

LINUX:

There are drivers available for Linux. The drivers are located in the folder

“D:\USB_to_IO\FTDI\Linux x86_64“ on the driver CD. They are supported by the most

versions of Linux. Because each individual distribution and kernel version of Linux is

diﬀerent, sadly we cant provide a installation instruction. Please refer to the installation

manual for standard IO ports from your Linux version !

MAC:

There are drivers available for MAC. The drivers are located in the folder

“D:\USB_to_IO\FTDI\MAC OSX or Mac_OS_9_8“ on the driver CD. They are support-

ed by the most versions of MAC OS. Because each individual version of MAC OS is

diﬀerent, sadly we cant provide a installation instruction. Please refer to the installation

manual for standard IO ports from your MAC OS version !

BedienungsanleitungBedienungsanleitung

Vers. 1.0 / 30.01.2013

HARDWARE INSTALLATION :

Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei

Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1301-

2F geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Compu-

tersystems.

1. Verbinden sie nur das Ende (A-Stecker) des mitgelieferten Kabels mit der USB A-

Buchse an ihrem PC.

USB A–Anschluss

S1 9 Pin Buchse Seriell RS-232

2 3 4

EXEXEX-

-130113011301-

-2F2F2F

DeutschDeutschDeutsch

EXEXEX-

-130113011301-

-2F2F2F

DeutschDeutschDeutsch

The EX-1301-2F is a plug & play high-speed USB to Serial module for USB 1.1 and 2.0

ports with one RS232 9 pin female connector. The EX– 1301-2F can connect direct to

the peripheral device, because he have a 9 pin female connector. The USB to Serial

modules design utilizes the Chip-Set FTDI with 16C550 UART which incorporates the

latest in high speed interface technology. It is not possible to change the address or IRQ

settings manually, they will be obtained automatically by the system (BIOS) and operat-

ing system.

Compatibility: USB 1.1 & USB 2.0

Operating system: WIN 9.x/ ME/ 2000/ XP/ Server 2003/ Vista/ 7/ 8/ Linux/ MAC

Connectors: 9Pin RS-232 female connector, 1 x USB A-Port

Extent of delivery: EX-1301-2F, manual, CD

Certiﬁcates:

/ FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER SETTING & CONNECTORS :

TREIBER INSTALLATION :

Windows XP/ Vista/ 2000/ Server 2008&2003/ Win7/ 8 (32&64-Bit) :

Windows erkennt automatisch einen neuen " “. Legen Sie die Treiber FT232R USB UART

CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach

dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld "Quelldatei Pfad etc."

ein. Die Treiber liegen in dem Verzeichnis

"D:\USB_to_IO\FTDI\(32_64bit)Win7_XP_Vista_2008_2008R2_2003_2000”.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:

Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“

auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. "Anschlüsse

(COM und LPT)" "USB Serial Port (COM5) bis (COM8)" neue Einträge und unter

"Universeller Serieller Bus Controller" "USB Serial Converter" den Eintrag sehen.

Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von

115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port

(COM3)< . öﬀnen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-

bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die

gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

Windows 98/98SE/ME:

Windows ﬁndet einen neuen “FT232R USB UART“. Legen Sie die Treiber CD in Ihr CD

-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber

suchen. Geben sie in das Feld "Quelldatei Pfad etc." “D:\USB_to_IO\FTDI\Win98_ME”

ein.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:

Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“

auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. "Anschlüsse

(COM und LPT)" "USB Serial Port (COM5) bis (COM8)" neue Einträge und unter

"Universeller Serieller Bus Controller" "USB Serial Converter" den Eintrag sehen.

Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von

115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port

(COM3)< . öﬀnen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-

bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die

gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

ÄNDERN DER COM ADRESSE:

Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<

und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!

LINUX:

Es gibt für diese Karte Linux Treiber. Die Treiber beﬁnden sich im Verzeichnis

“D:\USB_to_IO\FTDI\Linux x86_64“ auf der Treiber CD. Sie werden unter den meisten

Linux Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen

sehr von einander unterscheiden können wir ihnen leider hier keine Installationsanwei-

sung geben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer Linux

Version.

MAC:

Es gibt für diese Karte MAC Treiber. Die Treiber beﬁnden sich im Verzeichnis

“D:\USB_to_IO\FTDI\MAC OSX oder Mac_OS_9_8“ auf der Treiber CD. Sie werden

unter den meisten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen von

einander unterscheiden können wir ihnen leider hier keine Installationsanweisung ge-

ben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer MAC OS

Version.

DB 9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin female connector:

USB A-Connector: USB 2.0 A-connector:

Pin Signal Pin Signal

1 VCC 4 GND

2 DATA-

3 DATA+

Attention!

Never plug in with

force or in wrong

direction.

DESCRIPTION & TECNICAL INFORMATION :

LAYOUT :

User ManualUser Manual

Vers. 1.0 / 30.01.2013

HARDWARE INSTALLATION :

Because the designs of computers are diﬀerent, only general installation instructions are

given. Please refer your computer’s reference manual whenever in doubt.

1. Connect the end from the USB cable ( A-Plug ) to the USB A-connector at your PC.

USB A–Port

S1 9 Pin Serial RS-232 female connector

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Kabler til pc'er og periferiudstyr
Model:	EX-1301-2F
Vægt:	150 g
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-40 - 75 °C
Relativ luftfugtighed ved drift (H-H):	5 - 95 %
Driftstemperatur (T-T):	0 - 55 °C
Kabellængde:	1.8 m
Stik:	USB2.0 A, 9-pin RS-232
Stik køn:	Hanstik/Hunstik
