Die EX-1302-IS ist ein Modul zur Umsetzung von USB auf eine RS-232 Schnittstelle mit

FIFO 16C550 Ports für den Anschluss von High Speed Seriellen RS-232 Peripherie

Geräten (z.B. Modem, Plotter usw.) Das USB Modul ist Hot Plug & Play fähig. Für die

Einstellungen der I/O Adressen und Interrupts sind keine Jumper und Einstellungen

notwendig. Sie werden vom System BIOS und beim Installieren des Betriebssystems

automatisch vorgenommen. Die EX-1302-IS ist zusätzlich mit 15KV Surge Protection

und 2.5KV Optical Isolation ausgerüstet.

BESCHREIBUNG & TECHNISCHE DATEN :

AUFBAU :

Kompatibilität: USB 1.1 & 2.0 Anschluss

Betriebssysteme: WIN 9.x/ME/2000/XP/Server 2003/Vista/Linux/MAC

Anschlüsse: 1 x 9 Pin Sub-D Stecker, 1 x USB A-Buchse

Lieferumfang: EX-1302-IS, Anleitung, CD,

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

DRIVER INSTALLATION :

JUMPER EINSTELLUNG & ANSCHLÜSSE :

USB A–Anschluss

S1 9 Pin Stecker Seriell RS-232

CLEANING :

For cleaning please use only a dry fluffless cloth and remove the dirt with gently pressu-

re. In the area of the connectors please make sure that no fibres from the cloth remain

in the connectors. Attention! Never use a moist or wet cloth for cleaning!

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Seriell 9 Pin D-SUB Stecker:

DB 9M:

USB A Buchse: USB 2.0 A-Buchse:

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

Achtung!

Stecker nie umge-

kehrt oder mit

Gewalt einstecken.

Windows 9.x and ME:

Windows will recognize a new and open the hardware assistant. “FT232R USB UART“

Please choose manual installation and put the driver CD into your CD-Rom drive ( as

sample D: ) . Now enter the Path “D:\USB_to_IO\FTDI\Win2000_2003_XP_VISTA”

into the box for the Path/Source and click at . Now Windows search for >next/continue<

the drivers in the specified directory. Follow the hardware assistant and finish the instal-

lation. If Windows recognizes other new devices repeat the above described steps.

Attention! Restart Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<

that open select Under you should find >Device Manager<. ”Ports (COM and LPT)“

one more new as sample If you see this or similar entries „USB Serial Port„ (COM5).

the module is installed correctly.

INSTALL THE PERIPHERAL DEVICE:

The speed from the serial ports can be set to the maximum baud rate of 115.2Kbaud.

With double click select for example < >Device manager< > USB Serial Port (COM5) .

Now you can select the different settings of baud rate, stop/start-bits etc. This setting

you can use also for the other COM ports.

Windows 2000 XP Vista Server 2000 and Server 2003 (32-bit):

Windows will recognize a new and open the hardware assistant. “FT232R USB UART“

Please choose manual installation and put the driver CD into your CD-Rom drive (as

sample D: ) . Now enter the Path “D:\USB_to_IO\FTDI\Win2000_2003_XP_VISTA”

into the box for the Path/Source and click at . Now Windows search for >next/continue<

the drivers in the specified directory. Follow the hardware assistant and finish the instal-

lation. If Windows recognizes other new devices repeat the above described steps.

Attention! Restart Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<

that open select Under you should find >Device Manager<. ”Ports (COM and LPT)“

one more new as sample If you see this or similar entries „USB Serial Port„ (COM3).

the module is installed correctly.

CHANGE PORT NUMBER:

If you like to change the port number for example COM 3 to COM5, open the >Device

Manager< click at >COM3<, >Settings< and then >Advance<. There you can change

between COM 3 to 256.

Windows 2000 XP Vista Server 2000 and Server 2003 (64-bit):

Windows will recognize a new and open the hardware assistant. “FT232R USB UART“

Please choose manual installation and put the driver CD into your CD-Rom drive (as

sample D: ). Now enter the Path into “D:\USB_to_IO\FTDI\Win2003_XP_VISTA(x64)”

the box for the Path/Source and click at . Now Windows search for the >next/continue<

drivers in the specified directory. Follow the hardware assistant and finish the installa-

tion. If Windows recognizes other new devices repeat the above described steps. Atten-

tion! Restart Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<

that open select Under you should find >Device Manager<. ”Ports (COM and LPT)“

one more new as sample If you see this or similar entries „USB Serial Port„ (COM3).

the module is installed correctly.

CHANGE PORT NUMBER:

If you like to change the port number for example COM 3 to COM5, open the >Device

Manager< click at >COM3<, >Settings< and then >Advance<. There you can change

between COM 3 to 256.

DRIVER INSTALLATION :

LINUX:

There are drivers available for Linux. The drivers are located in the folder

“D:\USB_to_IO\FTDI\Linux“ on the driver CD. They are supported by the most ver-

sions of Linux. Because each individual distribution and kernel version of Linux is differ-

ent, sadly we cant provide a installation instruction. Please refer to the installation man-

ual for standard IO ports from your Linux version !

MAC:

There are drivers available for MAC. The drivers are located in the folder

“D:\USB_to_IO\FTDI\“ on the driver CD. They are supported by the most versions of

MAC OS. Because each individual version of MAC OS is different, sadly we cant pro-

vide a installation instruction. Please refer to the installation manual for standard IO

ports from your MAC OS version !

HARDWARE INSTALLATION :

Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei

Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1302-

IS geben. Bei Unklarheiten halten Sie sich bitte an die Anleitung Ihres Computersystems.

1. Verbinden sie nur das Ende (A-Stecker) des mitgelieferten Kabels mit der USB A-

Buchse an ihrem PC.

Bedienungsanleitung

Vers. 1.0 / 10.10.07

2 3 4

EXEX-

--1302

13021302-

--IS

ISIS

Deutsch

DeutschDeutsch

EXEX-

--1302

13021302-

--IS

ISIS

Deutsch

DeutschDeutsch

The EX-1302-IS is a plug & play high-

speed USB to Serial module for USB 1.1 and 2.0

ports with one RS232 9Pin connector.

The USB to Serial modules design utilizes the

Chip-

Set FTDI with 16C550 UART which incorporates the latest in high speed interface

technology.

It is not possible to change the address or IRQ settings manually, they will

be obtained automatically by the system (BIOS) and operating system. The EX-

1302IS

provides 15KV Surge Protection and 2.5KV Optical Isolation.

Compatibility: USB 1.1 & USB 2.0

Operating system: WIN 9.x/ME/2000/XP/Server 2003/Vista/Linux/MAC

Connectors: 9Pin RS232 connector, 1 x USB A-Port

Extent of delivery: EX-1302-IS, manual, CD

Certificates:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER SETTING & CONNECTORS :

TREIBER INSTALLATION :

Windows 9.x und ME:

Windows 9.x oder ME erkennt automatisch einen neuen „ “. Legen Sie FT232R USB UART

die Treiber CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automa-

tisch nach dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld “Quelldatei

Pfad etc.“ ein. Die Treiber liegen in dem Verzeichnis "D:\USB_to_IO\FTDI\WIN98_ME”.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:

Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“

auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. „Anschlüsse

(COM und LPT)“ „USB Serial Port (COM5) bis (COM8)“ neue Einträge und unter

„Universeller Serieller Bus Controller“ „USB Serial Converter“ den Eintrag sehen.

Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von

115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port

(COM3)< . öffnen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-

bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die

gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

Windows 2000 XP Vista Server 2000 und Server 2003 (32-bit):

Windows findet einen neuen “FT232R USB UART“. Legen Sie die Treiber CD in Ihr CD

-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber

suchen. Geben sie in das Feld “D:\USB_to_IO\FTDI\Win2000_2003_XP_VISTA”

“Quelldatei Pfad etc.“ ein.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:

Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“

auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. „Anschlüsse

(COM und LPT)“ „USB Serial Port (COM5) bis (COM8)“ neue Einträge und unter

„Universeller Serieller Bus Controller“ „USB Serial Converter“ den Eintrag sehen.

Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von

115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port

(COM3)< . öffnen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-

bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die

gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

ÄNDERN DER COM ADRESSE:

Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<

und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!

Windows 2000 XP Vista Server 2000 und Server 2003 (64-bit):

Windows findet einen neuen “FT232R USB UART“. Legen Sie die Treiber CD in Ihr CD

-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber

suchen. Geben sie in das Feld “D:\USB_to_IO\FTDI\Win2003_XP_VISTA(x64)”

“Quelldatei Pfad etc.“ ein.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:

Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“

auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. „Anschlüsse

(COM und LPT)“ „USB Serial Port (COM5) bis (COM8)“ neue Einträge und unter

„Universeller Serieller Bus Controller“ „USB Serial Converter“ den Eintrag sehen.

Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von

115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port

(COM3)< . öffnen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-

bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die

gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

REINIGUNG :

Zur Reinigung des Gerätes verwenden sie bitte ausschliesslich ein trockenes nicht

faserndes Tuch und entfernen sie die Verschmutzung mit leichtem Druck. Im Bereich

der Anschlüsse bitte darauf Achten dass keine Fasern des Tuchs in der Buchse verblei-

ben. Verwenden sie zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

TREIBER INSTALLATION :

ÄNDERN DER COM ADRESSE:

Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<

und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!

LINUX:

Es gibt für diese Karte Linux Treiber. Die Treiber befinden sich im Verzeichnis

“D:\USB_to_IO\FTDI\Linux“ auf der Treiber CD. Sie werden unter den meisten Linux

Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr

von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung

geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer

Linux Version.

MAC:

Es gibt für diese Karte MAC Treiber. Die Treiber befinden sich im Verzeichnis

“D:\USB_to_IO\FTDI\“ auf der Treiber CD. Sie werden unter den meisten MAC OS

Versionen unterstützt. Da sich die einzelnen Versionen von einander unterscheiden

können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten sie sich an

die Installationsanweisung für Standard IO Ports ihrer MAC OS Version.

DB 9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin male connector:

USB A-Connector: USB 2.0 A-connector:

Pin Signal Pin Signal

1 VCC 4 GND

2 DATA-

3 DATA+

Attention!

Never plug in with

force or in wrong

direction.

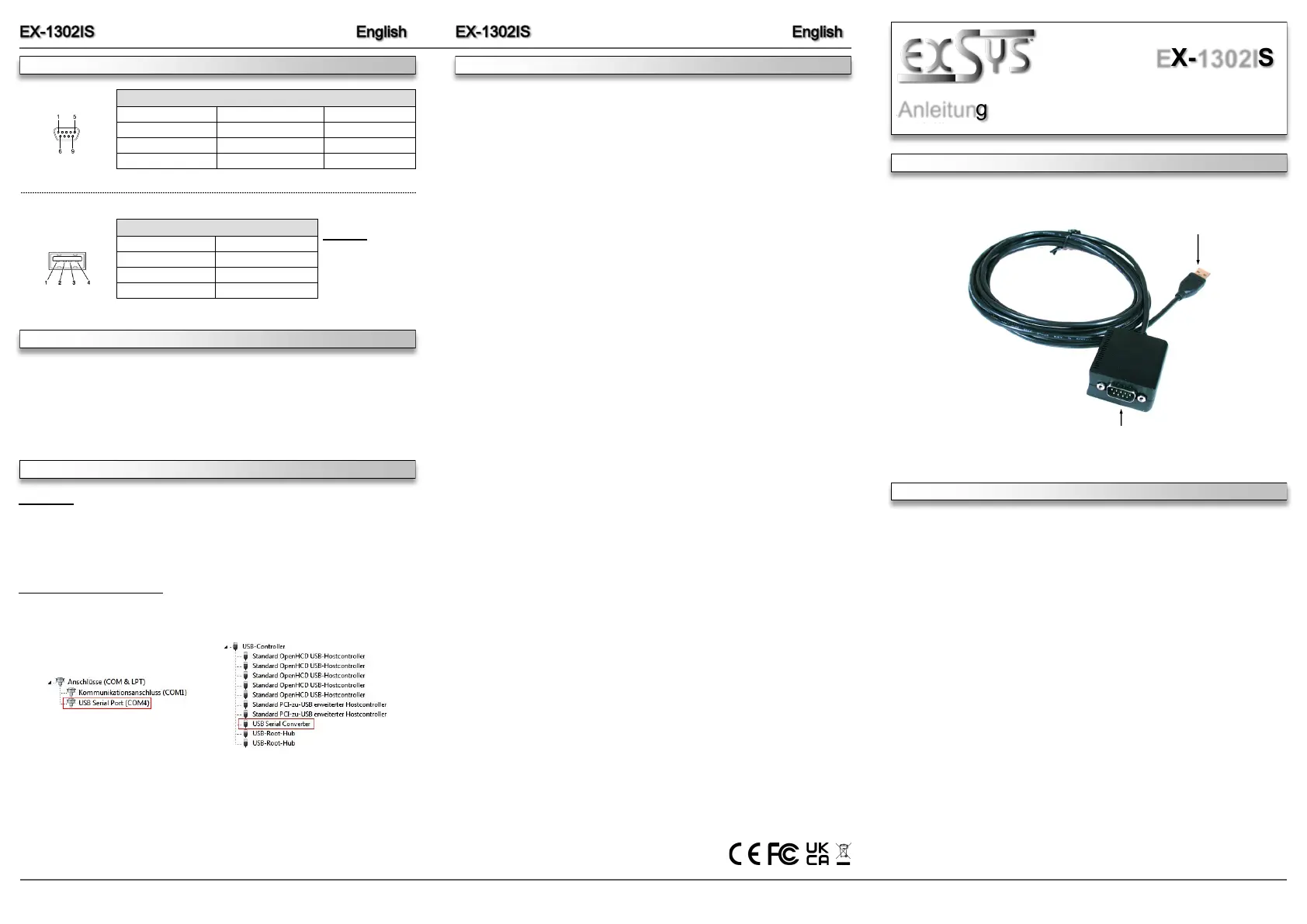

DESCRIPTION & TECNICAL INFORMATION :

LAYOUT :

USB A–Port

S1 9 Pin Serial RS-232 connector

HARDWARE INSTALLATION :

Because the designs of computers are different, only general installation instructions are

given. Please refer your computer’s reference manual whenever in doubt.

1. Connect the end from the USB cable ( A-Plug ) to the USB A-connector at your PC.

User Manual

Vers. 1.0 / 10.10.07

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Kabler til pc'er og periferiudstyr
Model:	EX-1302IS
Vægt:	150 g
Produktfarve:	Sort
Kabellængde:	1.8 m
Kompatible operativsystemer:	Win 98SE, 2000, ME, XP, Server 2003, Vista\nLinux\nMac OS
Stik 1:	USBA
Stik 2:	9-pin D-SUB
Stik 1 køn:	Hanstik
Stik 2 køn:	Hanstik
Adaptertype:	USB - RS-232
Tekniske funktioner:	Signal: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
