Der EX-1311-2F ist ein Konverter zur Umsetzung von USB 2.0 auf eine RS-232 Schnittstelle mit

FIFO 16C550 Port für den Anschluss von High Speed Seriellen RS-232 Peripherie Geräten

(z.B. Modem, Plotter usw.). Der EX-1311-2F ist mit eine USB 2.0 A-Stecker zum Anschluss an

den PC und einer RS-232 seriellen 9 Pin Buchse ausgestattet. Da der EX-1311-2F eine 9 Pin

Buchse hat, ist es somit möglich den EX-1311-2F direkt an das Endgerät anzuschließen. Der

USB Konverter ist Hot Plug & Play fähig. Für die Einstellungen der I/O Adressen und Interrupts

sind keine Jumper und Einstellungen notwendig, da die Einstellungen automatisch vom System

BIOS und bei der Installation des Betriebssystems vorgenommen werden.

Kompatibilität: USB 1.1 & 2.0

Betriebssysteme: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /

Linux / MAC

Anschlüsse: 1x USB 2.0 A-Stecker, 1x 9 Pin Buchse Seriell RS-232

Lieferumfang: EX-1311-2F, 2x Sechskantmuttern, Treiber CD, Anleitung

Zertifikate:

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitung

Vers. 1.1 / 12.10.23

EX-1311-2F

ANSCHLÜSSE & STATUS LED‘S

USB 2.0 A-Stecker

zum Anschluss an PC

S1: 9 Pin Buchse Seriell RS-232

2x Sechskantmuttern

RS-232 Anschlussbelegung:

HARDWARE INSTALLATION

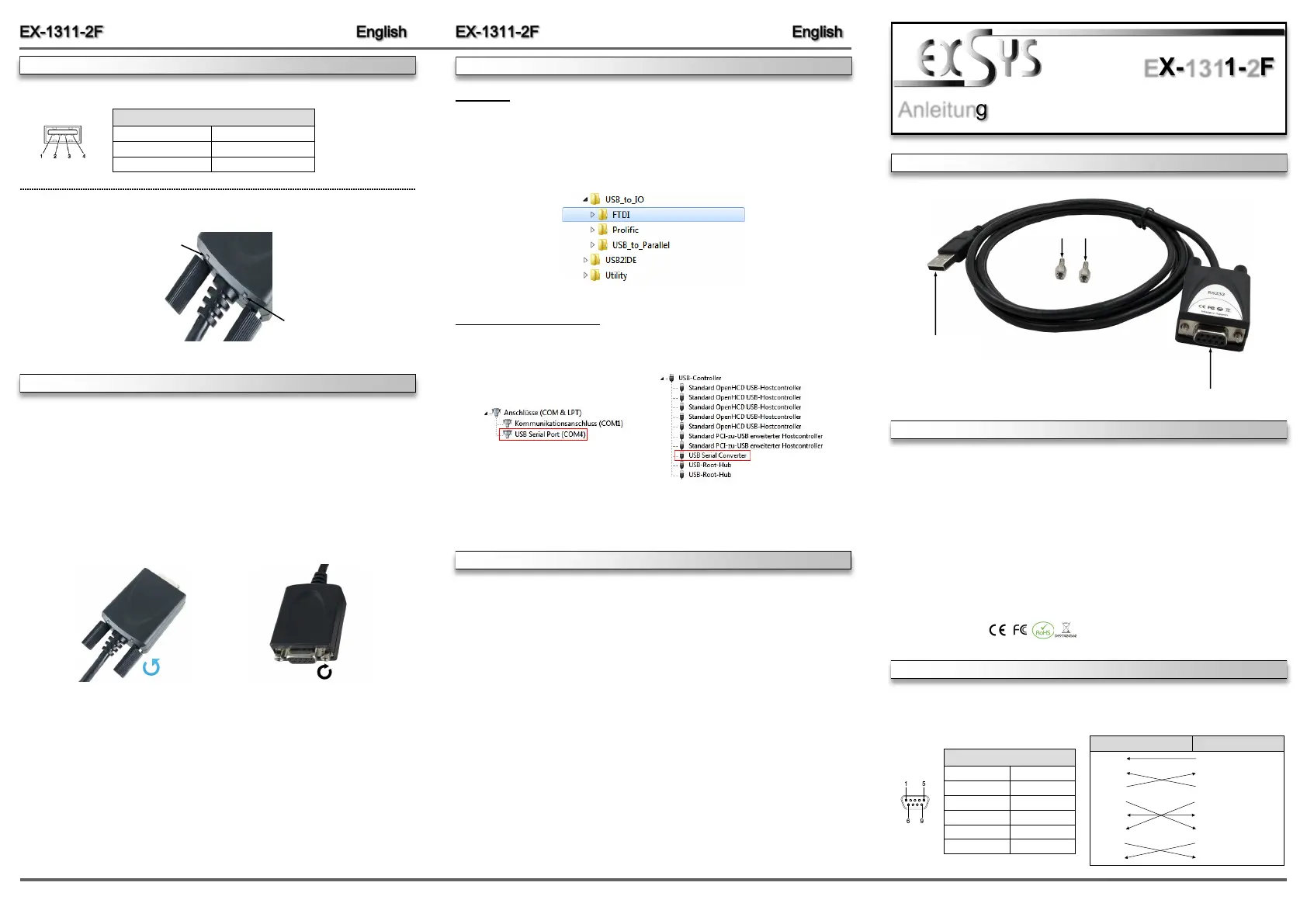

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX-1311-2F. Please refer your computers reference manual whenever in doubt.

1. Connect the EX-1311-2F USB to the USB A-Port at the your PC.

2. If you would like to screw the serial cable to the 9 Pin female connector of the EX-1311-2F,

then unscrew the screws (see Picture 1) and screw the supplied hexagon nuts into the

holes on the EX-1311-2F (see Picture 2). Now you can attach the serial cable to the EX-

1311-2F.

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

Picture 1 Picture 2

Remove the Screws Insert the Hexagon Nuts

3. When you are ready you can start your PC and continue with the point „Driver Installation“.

DRIVER INSTALLATION

Windows

After the hardware installation Windows will recognize the device automatically and install the

drivers. If the driver shoul not be installed automatically, please insert the Driver CD into your

CD-Rom drive (e.g. Drive D:) and open the folder „USB_to_IO/FTDI“. Please select the folder

with your operating system and install the driver (see Picture). Follow the hardware assistant

and finish the installation. Important! Restart your PC in any case after installing the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ and „USB-

Controller“ the following new entry:

If you see this or a similar information the device is installed correctly.

CONNECTORS & STATUS LED‘S

USB 2.0 A-Connector:

USB 2.0 A-Plug

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

Status LED‘s:

RXD

TXD

9 Pin Buchse Seriell RS-232

Pin Signal Pin Signal

1 DCD 6 DSR

2 RXD 7 RTS

3 TXD 8 CTS

4 DTR 9 RI

5 GND

DB 9M

Verdrahtung RS-232

DB9 (EX-1311-2F) RS-232 (Endgerät)

1 DCD 1 DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

2 3

LAYOUT

Manual

Vers. 1.1 / 12.10.23

EX-1311-2F

HARDWARE INSTALLATION

TREIBER INSTALLATION

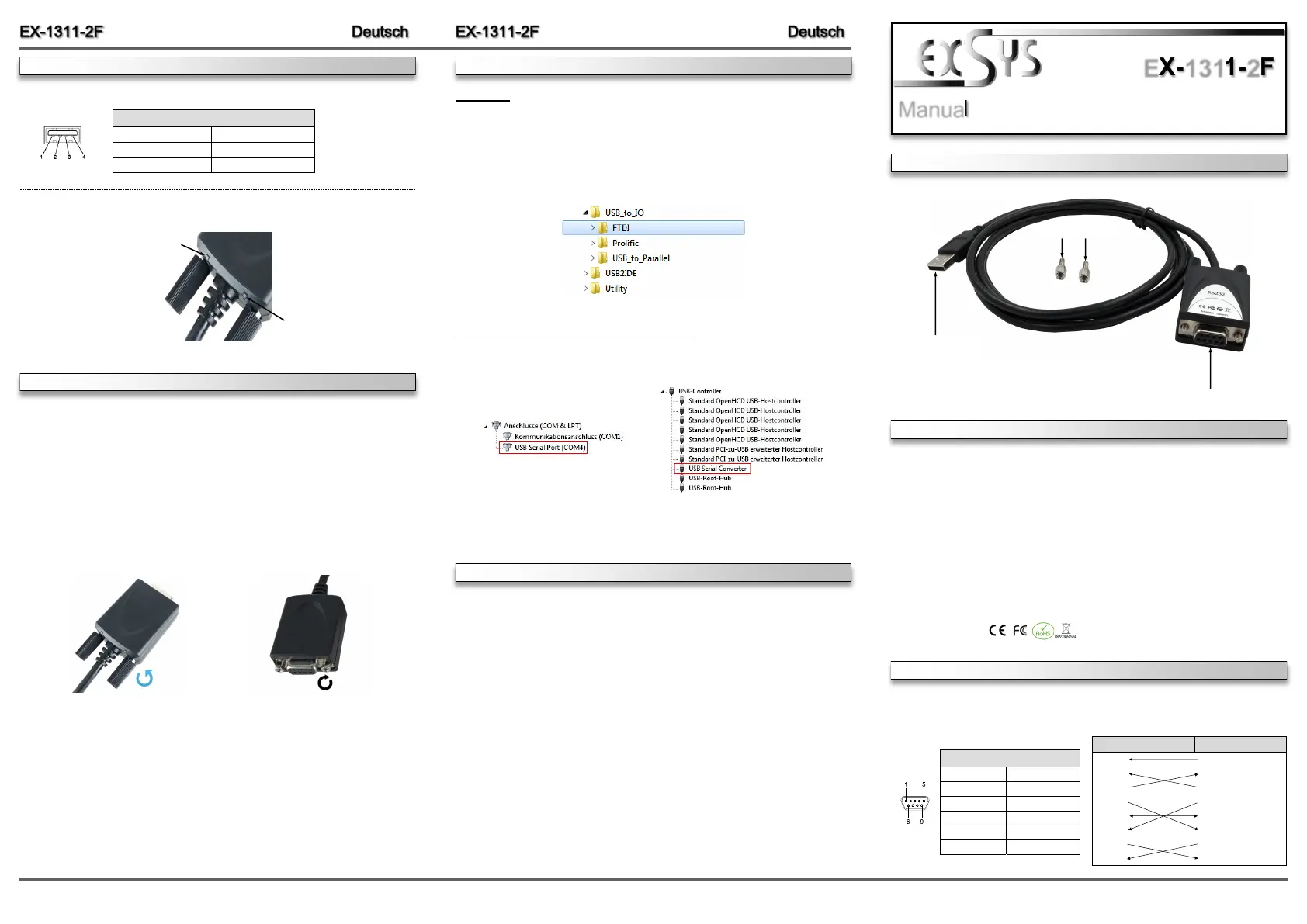

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s

gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-1311-2F geben. Bei

Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schließen Sie den EX-1311-2F an eine USB A-Buchse Ihres PC‘s an.

2. Falls Sie das serielle Kabel mit dem 9 Pin Anschluss des EX-1311-2F verschrauben möchten,

dann schrauben Sie nun die Rändelschrauben heraus (siehe Abbildung 1) und schrauben Sie

hierfür die mitgelieferten Sechskantmuttern in die Löcher des EX-1311-2F ein (siehe Abbil-

dung 2). Nun können Sie das serielle Kabel an den EX-1311-2F befestigen.

REINIGUNG

Windows

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter

und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie

nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner

„USB_to_IO/FTDI“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie

die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die

Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes

Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte

darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden

Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ und

unter „USB-Controller“ folgenden Eintrag sehen:

Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1311-2F richtig installiert.

Abbildung 1 Abbildung 2

Entfernen der Rändelschrauben Einsetzen der Sechskantmuttern

3. Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation“ fortfahren.

ANSCHLÜSSE & STATUS LED‘S

USB 2.0 A-Stecker:

USB 2.0 A-Stecker

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

Status LED‘s:

RXD

TXD

The EX-1311-2F is a converter for converting USB 2.0 to RS-232 interface with FIFO 16C550

port for connecting high speed serial RS-232 peripheral devices (e.g. modem, plotter etc.). The

EX-1311-2F is equipped with a USB 2.0 A-Connector for connection to the PC and a RS-232

serial 9 pin female connector. Since the EX-1311-2F has a 9 pin female connector, it is therefo-

re possible to connect the EX-1311-2F directly to the end device. The USB converter is hot plug

& play capable. No jumpers or settings are required for I/O address and interrupt settings, as

the settings are automatically made by the system BIOS and during the installation of the

operating system.

Compatibility: USB 1.1 & 2.0

Operating Systems: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /

Linux / MAC

Connectors: 1x USB 2.0 A-Connector, 1x 9 Pin Serial RS-232 Female Connector

Extent of delivery: EX-1311-2F, 2x Hexagon Nuts, Driver CD, Manual

Certificates:

DESCRIPTION & TECHNICAL INFORMATION

CONNECTORS & STATUS LED‘S

USB 2.0 A-Plug

for connection to PC

S1: 9 Pin Serial RS-232 Female Connector

2x Hexagon Nuts

RS-232 Pin Assignments:

9 Pin Serial Female Connector

Pin Signal Pin Signal

1 DCD 6 DSR

2 RXD 7 RTS

3 TXD 8 CTS

4 DTR 9 RI

5 GND

DB 9M

RS-232 Cable Wiring

DB9 (EX-1311-2F) RS-232 (Device)

1 DCD 1 DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Kabler til pc'er og periferiudstyr
Model:	EX-1311-2F
Vægt:	160 g
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-40 - 75 °C
Driftstemperatur (T-T):	0 - 55 °C
Certificering:	CE, FCC
Kabellængde:	1.8 m
Bæredygtighedscertifikater:	RoHS
Stik 1:	USB 2.0
Stik 2:	RS-232
Stik 1 køn:	Hanstik
Stik 2 køn:	Hunstik
Data-bits:	7, 8
Stop bits:	1, 1.5, 2
Relativ luftfugtighed:	5 - 95 %
Chipsæt:	FTDI
