Installation Instructions

Built-In Dishwasher

If you have questions, call GE Appliances at 800.GE.CARES (800.432.2737) or visit our website

at: GEAppliances.com. In Canada, please call 1.800.561.3344 or visit www.geappliances.ca

READ CAREFULLY

KEEP THESE INSTRUCTIONS

FOR YOUR SAFETY

Read and observe all WARNINGS and CAUTIONS

shown throughout these instructions.

While performing installations described in this booklet,

gloves, safety glasses or goggles should be worn.

IMPORTANT – Observe all governing codes and ordinances.

• Note to Installer – Be sure to leave these instructions for

the consumer’s and local inspector’s use.

• Note to Consumer – Keep these instructions with your

Owner’s Manual for future reference.

• Skill Level – Installation of this dishwasher requires

basic mechanical, electrical and plumbing skills. Proper

installation is the responsibility of the installer. Product

failure due to improper installation is not covered under

the GE Appliances Warranty. See warranty information.

• Completion Time – 1 to 3 Hours. New installations

require more time than replacement installations.

IMPORTANT – The dishwasher MUST be installed to

allow

for future removal from the enclosure if service is required.

Care should be exercised when the appliance is installed or

removed,

to reduce the likelihood of damage to the power

supply cord.

If you received a damaged dishwasher, you should

immediately contact your dealer or builder.

Optional Accessories – See the Owner’s Manual for

available custom panel kits.

Your dishwasher is a water heating appliance.

BEFORE YOU BEGIN

Read these instructions completely and

carefully.

31-31560-1 09-16 GEA

• To reduce the risk of electric shock, re, or injury to

persons, the installer must ensure that the dishwasher

is completely enclosed at the time of installation.

• FOR PERSONAL SAFETY: Remove house fuse or open

circuit breaker before beginning installation. Do not use

an extension cord or adapter plug with this appliance.

• The improper connection of the equipment grounding

conductor can result in a risk of electric shock. Check

with a qualified electrician or service representative if

you are in doubt that the appliance is properly grounded.

• If house wiring is not 2-wire with ground, a ground

must be provided by the installer. When house wiring

is aluminum, be sure to use UL-Listed anti-oxidant

compound and aluminum-to-copper connectors.

Do not remove wood base until you are ready to install

the dishwasher. The dishwasher will tip over when the

door is opened if base is removed.

CHECK THE FOLLOWING

 Tub trim does not interfere with the door

 Dishwasher is square and level at both the top and

bottom of the cabinet opening, with no twisting or

distortion of the tub or door

 All 4 legs of the dishwasher are firmly in contact with the

floor

 Drain hose is not pinched between the dishwasher and

adjacent cabinets or walls

 Tub trim is fully seated on the tub flange

WARNING

CAUTION

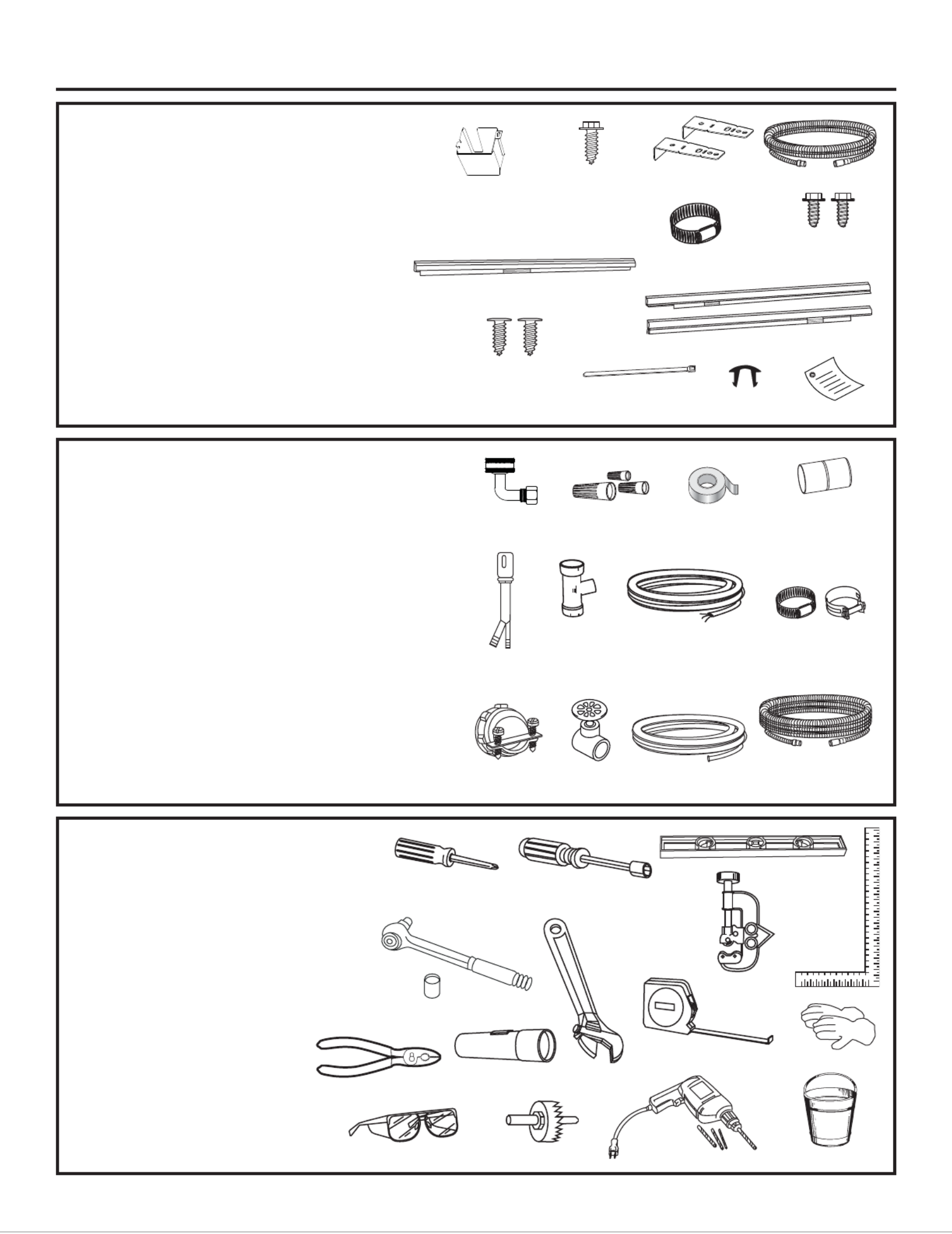

PARTS SUPPLIED IN

INSTALLATION PACKAGE:

• Junction box cover and #10 hex-head screw

• Hose clamp

• Drain hose (approximately 58” long)

• Drain hose hanger

• 2 #8-18 hex head screws to secure brackets to

washer tub frame

• 1 top trim piece (on some models)

• 2 side trim pieces

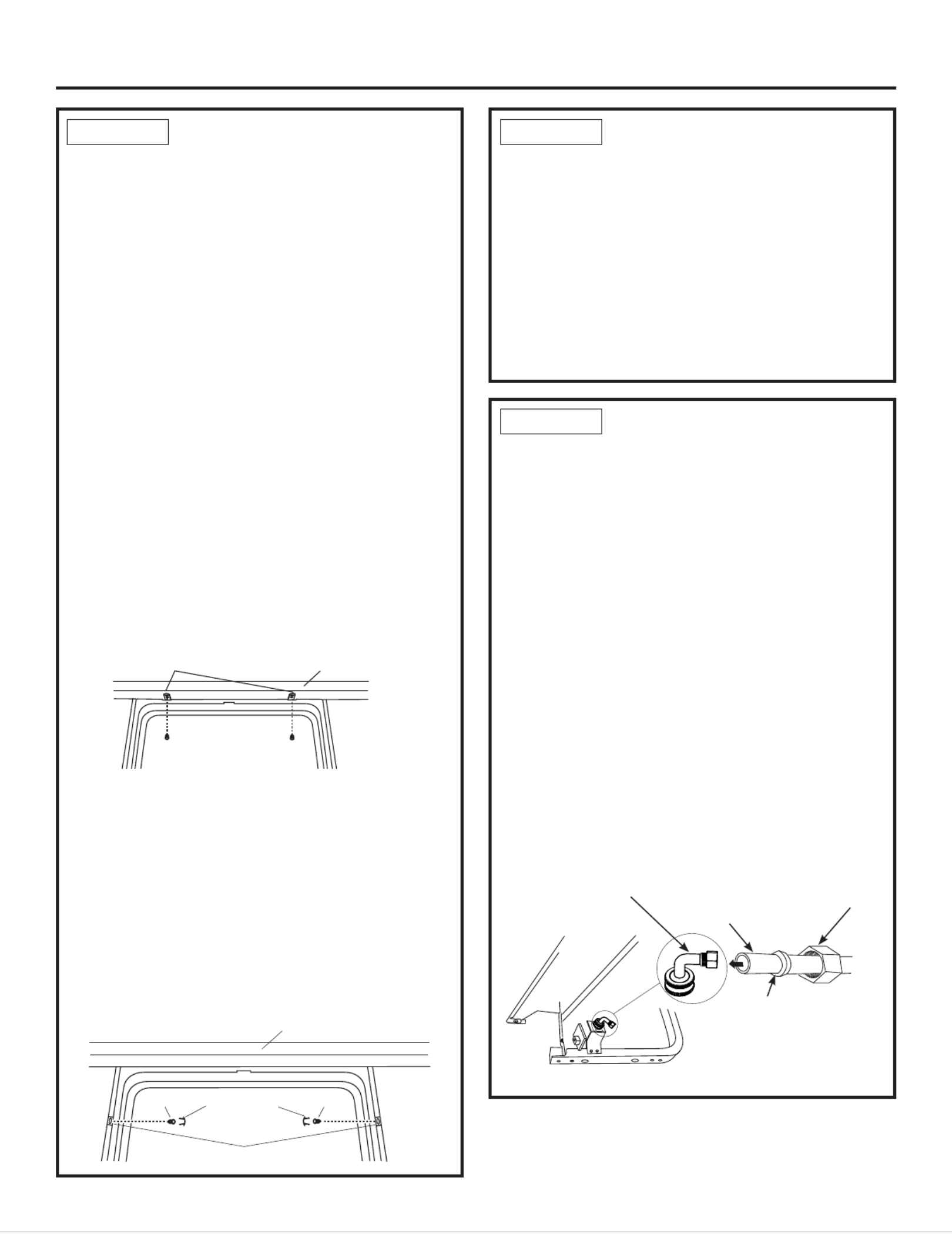

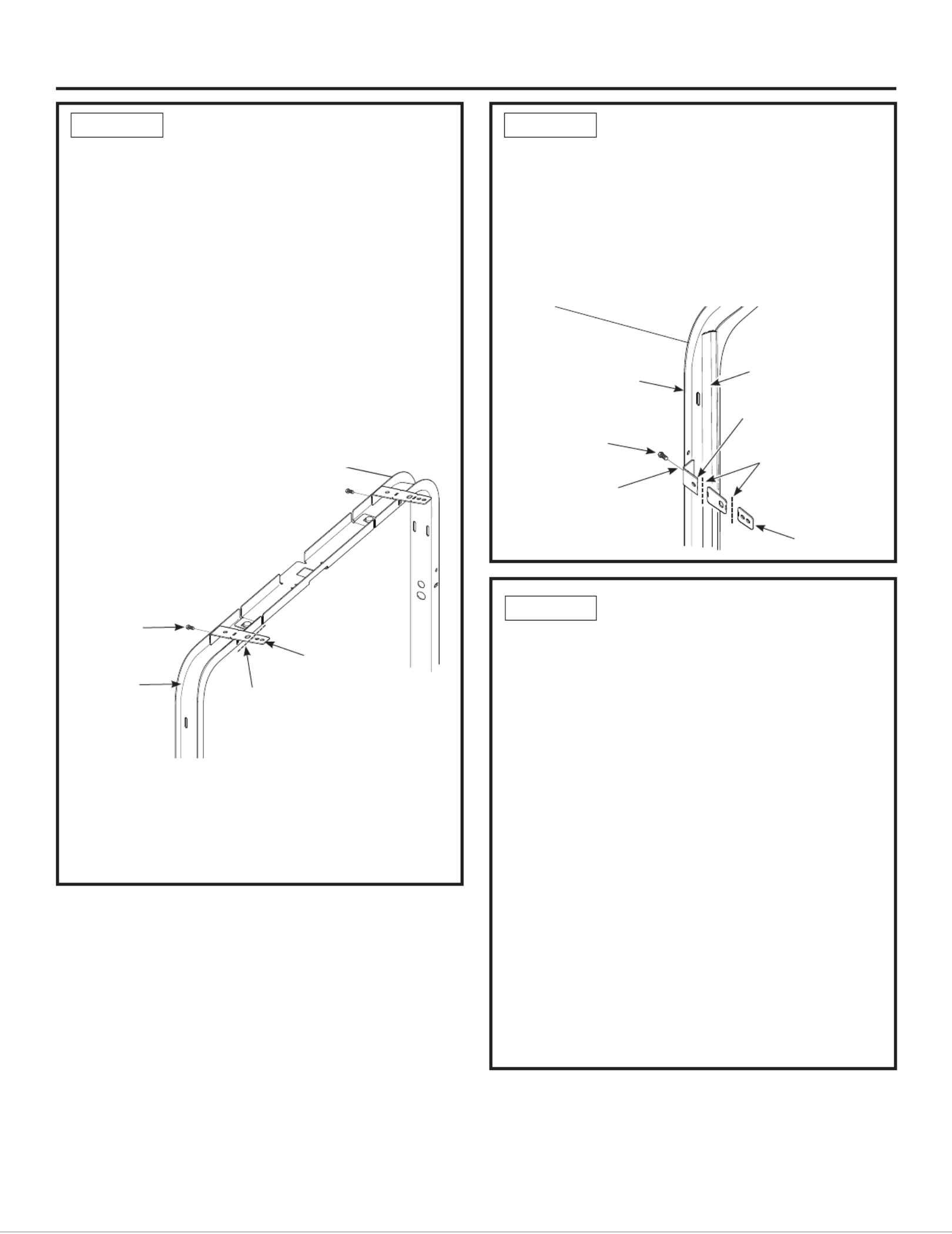

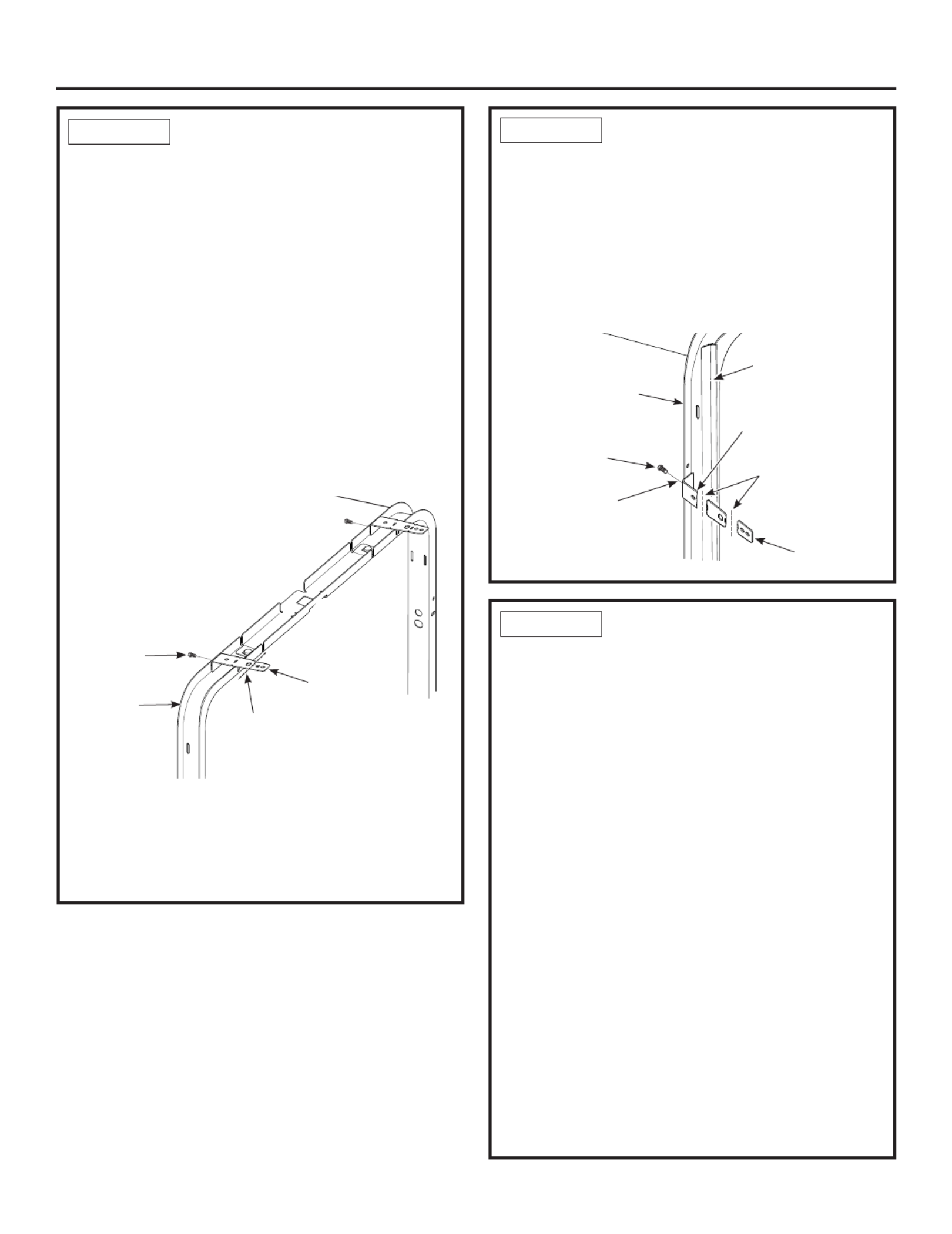

• 2 mounting brackets for wood countertops

or side cabinets

• 2 #8-18 x 5/8” Phillips special head screws,

to secure dishwasher to underside of

countertop or to side cabinets

• Plug buttons

• Literature, samples and/or coupons

TOOLS YOU WILL NEED:

• Phillips-head screwdriver

• 1/4” and 5/16” nutdriver

• 6” Adjustable wrench

• Level

• Carpenter’s square

• Measuring tape

• Safety glasses

• Flashlight

• Bucket to catch water when flushing the line

• 15/16” socket (optional for skid removal)

• Gloves

• Pliers

For New Installations Only:

• Tubing cutter

• Drill and appropriate bits

• Hole saw set

MATERIALS YOU WILL NEED:

• 90° elbow (3/4”hose internal thread on one

end,opposite end sized to fit water supply)

• UL-listed wire nuts (3)

• Masking Tape

Materials For New Installations Only:

• Air gap for drain hose, if required

• Waste tee for house plumbing, if applicable

• Electrical cable or Power Cord Kit WX09X70910 (5.4 Ft)

or WX09X70911 (7.9 ft) depending on your installation.

• Screw-type hose clamps

• Strain relief for electrical connection

• Hand shut-off valve (recommended)

• Hot Water Line–3/8” minimum, copper tubing

(including ferrule, compression nut) or GE Appliances

Part # WX28X326, flexible braided hose.

• WD24X10065 drain hose (12’ long), if needed.

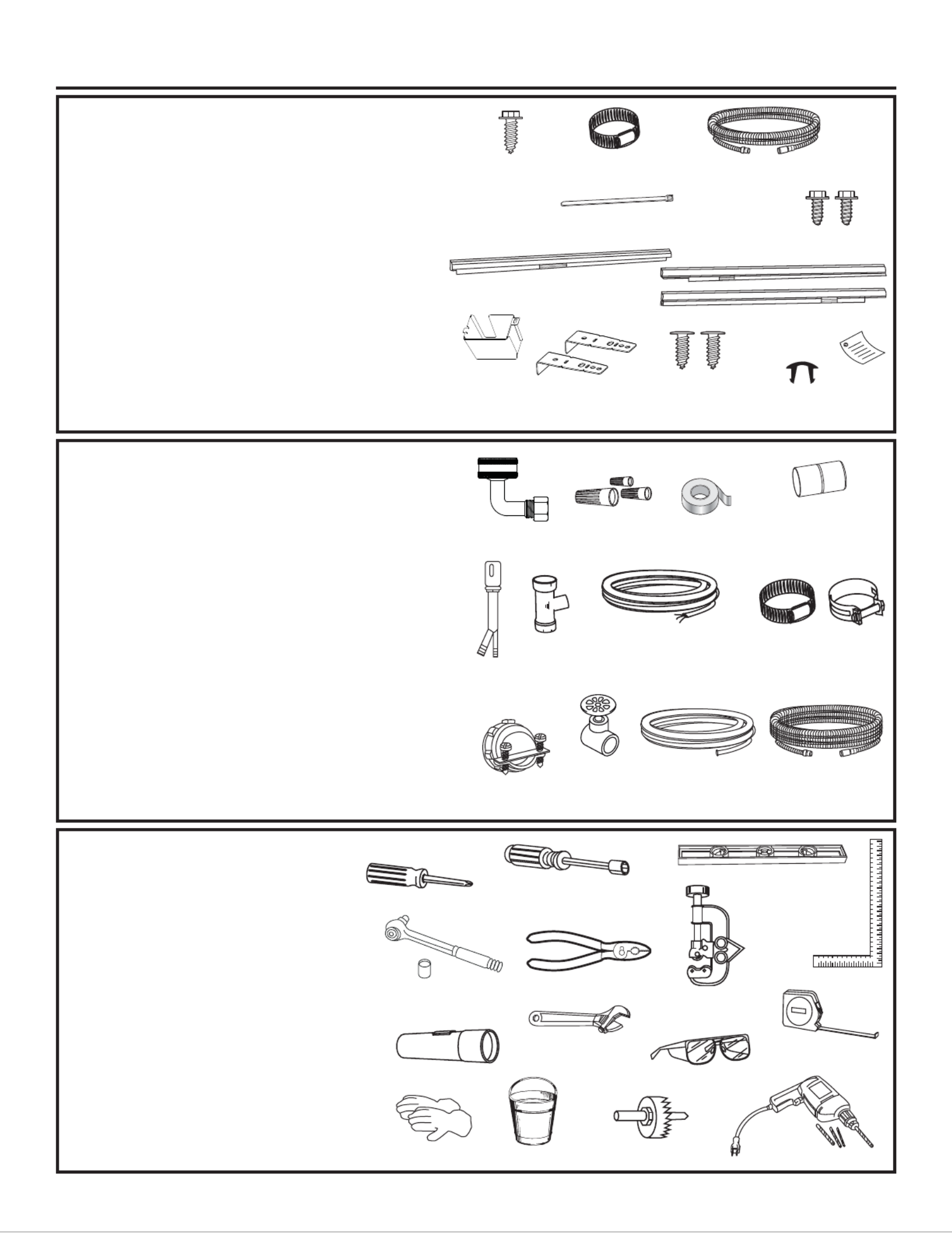

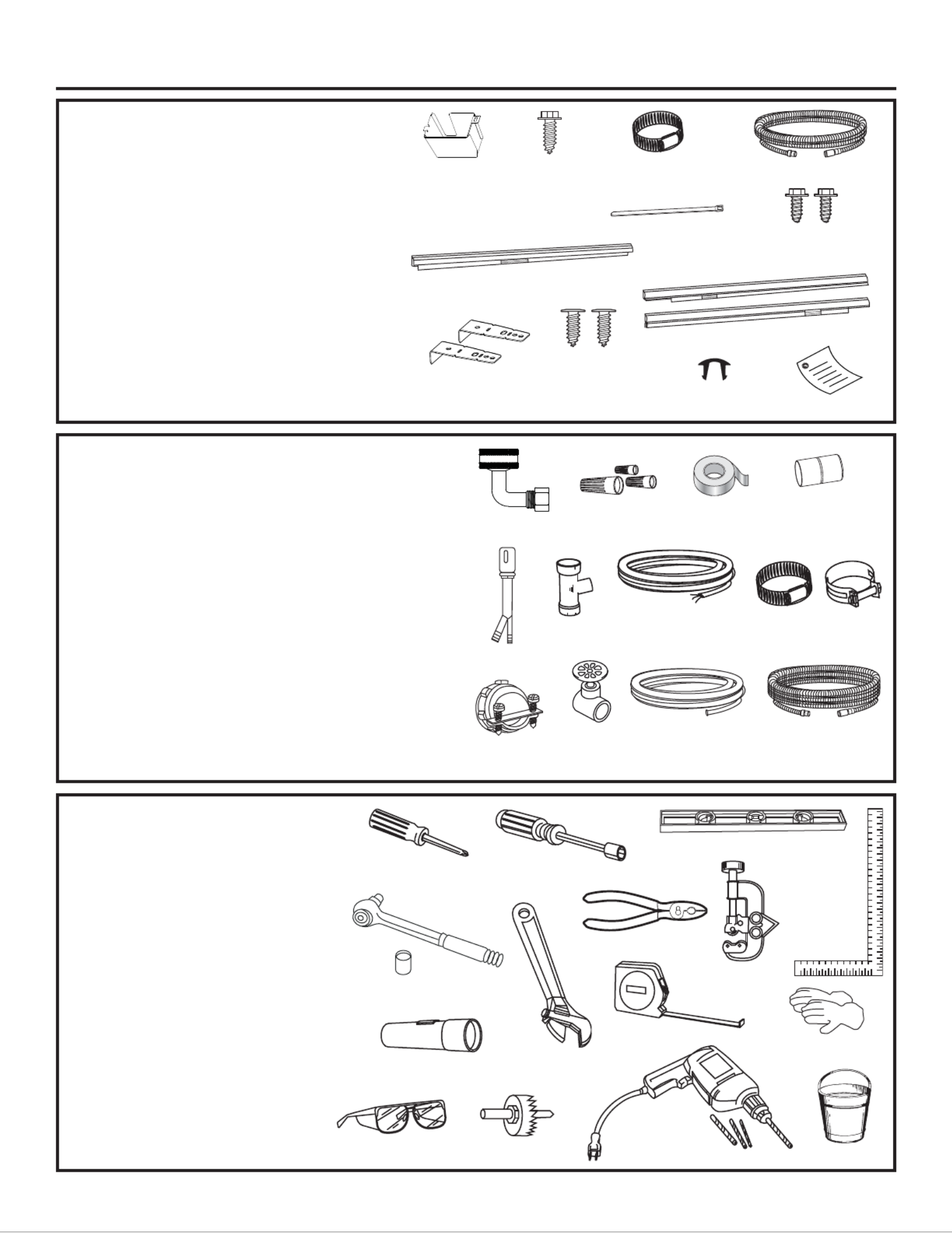

Installation Preparation

Hole Saw Set

Measuring Tape

Tubing Cutter

Drill and Bits

Phillips-Head

Screwdriver

15/16” Socket

1/4” and 5/16”

Nutdriver

6” Adjustable

Wrench

Bucket

Flashlight

Gloves

Carpenter’s

Square

Safety Glasses

Level

Drain Hose

Hose Clamp

#8 Hex-Head

Mounting Bracket

Screws

Drain Hose Hanger

Junction

Box Cover

#10

Hex-Head

Junction

Box Screw

1/2" long

Mounting

Brackets

#8 Phillips

Special

Head Screws

5/8" long Literature

Top Trim Piece

(on some models)

Side Trim Pieces

Pliers

Hot Water Line

Strain Relief

Optional

12' Drain Hose

WD24X10065

Hose Clamps

Waste Tee

Electrical Cable

(or Power Cord,

if applicable)

Wire Nuts (3)

90°Elbow

Hand

Shut-Off

Valve

Air Gap

Coupler for

optional

drain hose

Plug Buttons

Masking Tape

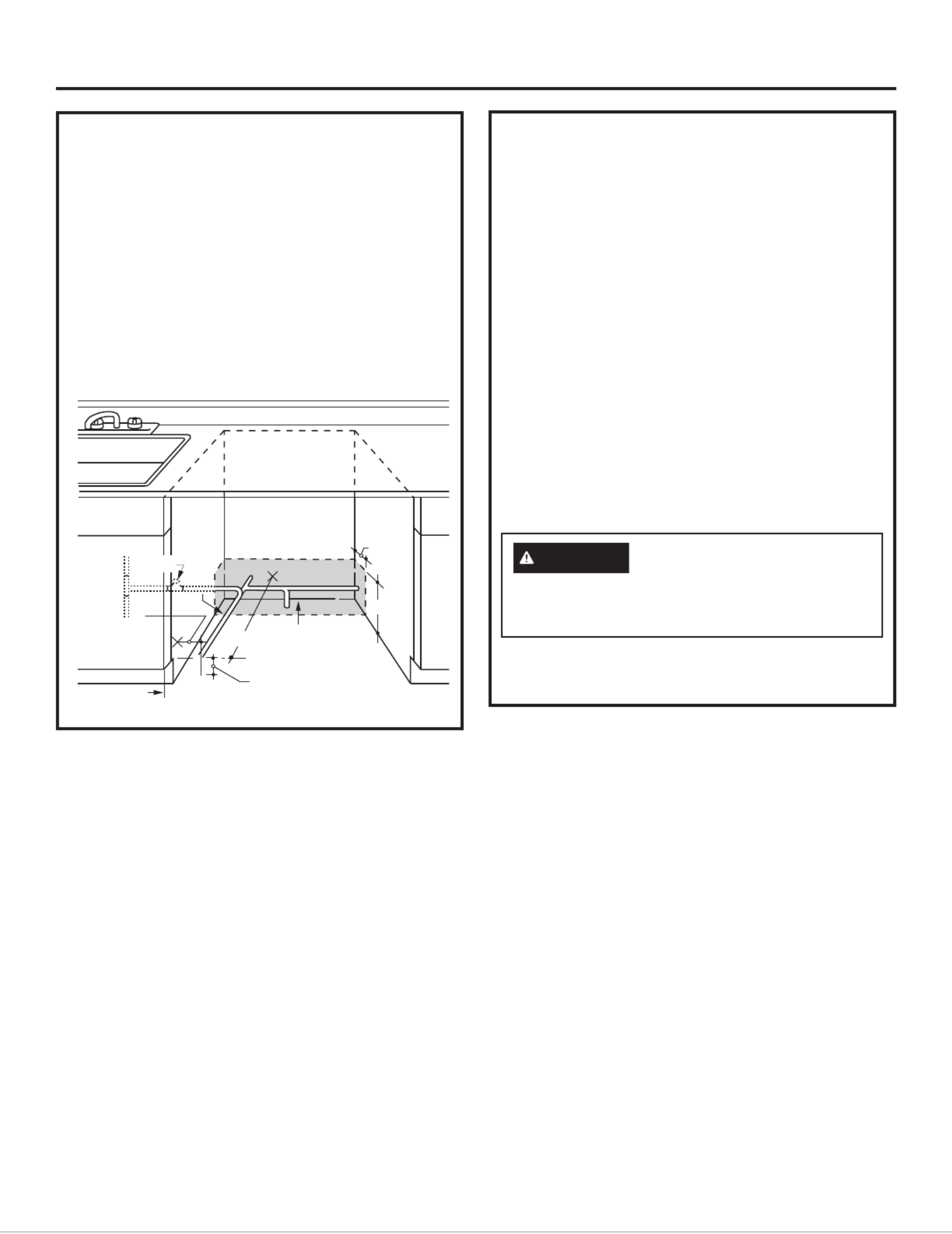

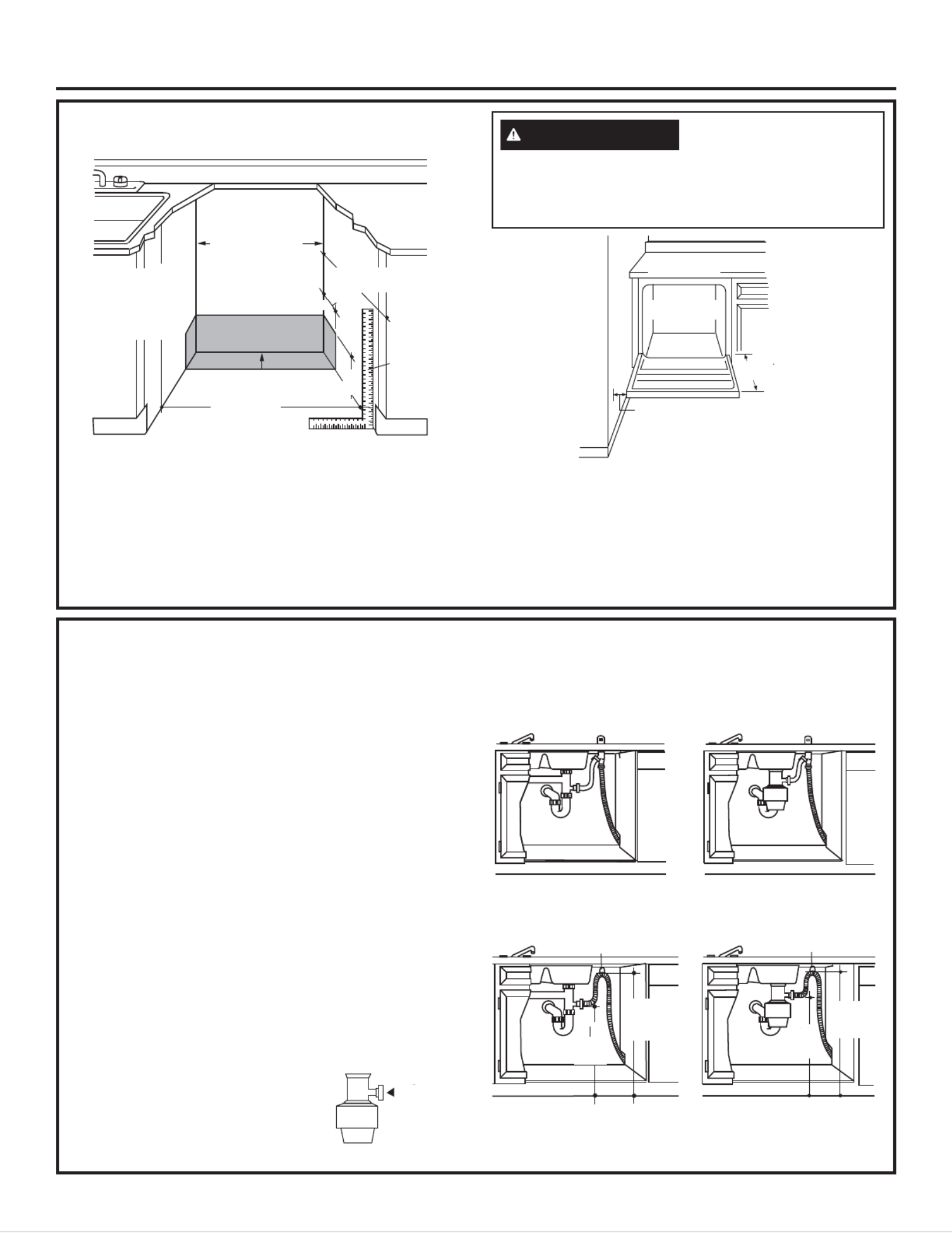

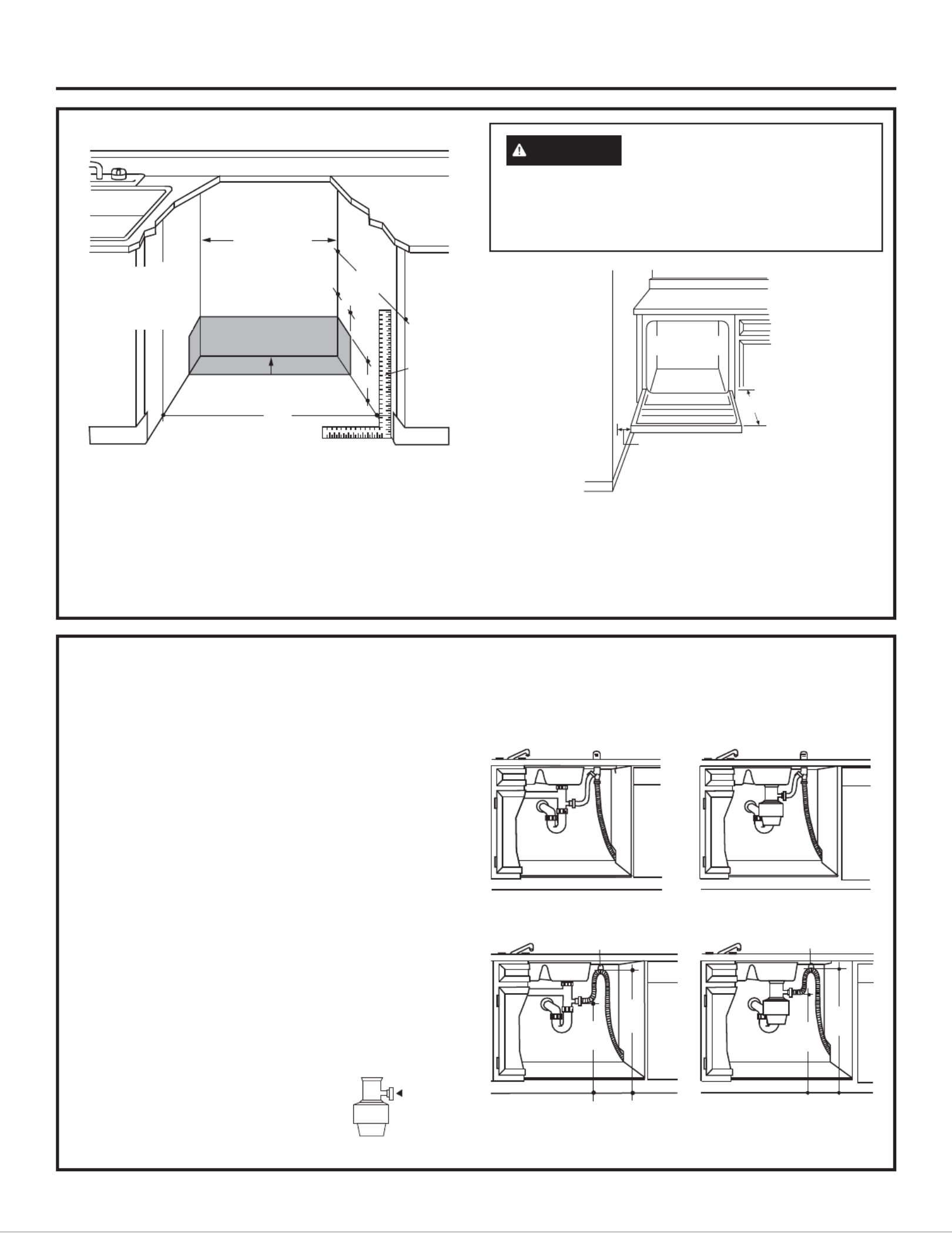

PREPARE DISHWASHER ENCLOSURE

• The rough cabinet opening must be at least 24” deep,

24” wide and approximately 34-1/2” high from floor to

underside of the countertop.

• The dishwasher must be installed so that drain hose is

no more than 12’ in length for proper drainage.

• The dishwasher must be fully enclosed on the top,

sides and back, and must not support any part of the

enclosure.

CLEARANCES:

• When installed into a corner, allow 2” min. clearance

between dishwasher and adjacent cabinet, wall or other

appliances. Allow 25-1/2” min. clearance from the front of

the dishwasher for door opening. Figure B.

24"

Min.

This Wall Area

must be Free

of Pipes or

wires

Plumbing and Electric Service

Must Enter Inside This Area

24"

Min.

Cabinets

Square

and

Plumb

34-1/2" 1/4"

Underside of

Countertop

to Floor

Figure A

33-1/2” to 34-3/4”

Underside of

Countertop

to Floor

DRAIN REQUIREMENTS

• Follow local codes and ordinances.

• Do not exceed 12’ distance to drain.

• Drain connection height is not to exceed 72” above

bottom of dishwasher.

NOTE : Air gap must be used if waste tee or disposer

connection is less than 18” above floor to prevent

siphoning.

DETERMINE DRAIN METHOD

The type of drain installation depends on the following

questions.

• Do local codes or ordinances require an air gap?

• Is waste tee less than 18” above floor?

If the answer to either question is YES, Method 1

MUST be used.

• If the answers are NO, either method may be used.

CABINET PREPARATION

• Drill a 1-1/2” diameter hole in the cabinet wall within

the shaded areas shown in Figure A for the drain hose

connection. The hole should be smooth with no sharp edges.

IMPORTANT – When connecting

drain line to disposer, check to be sure

that drain plug has been removed.

DISHWASHER WILL NOT DRAIN IF

PLUG IS LEFT IN PLACE.

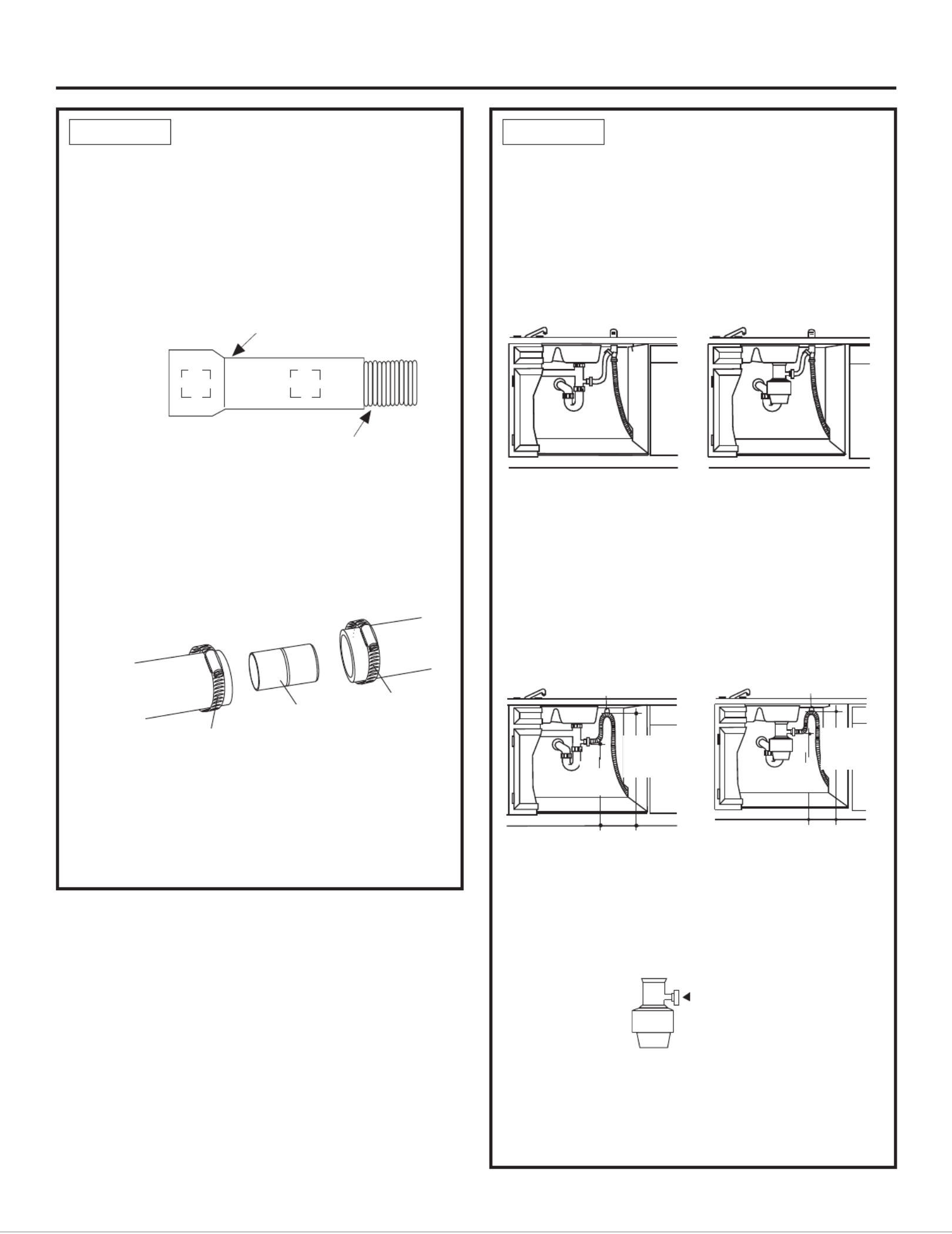

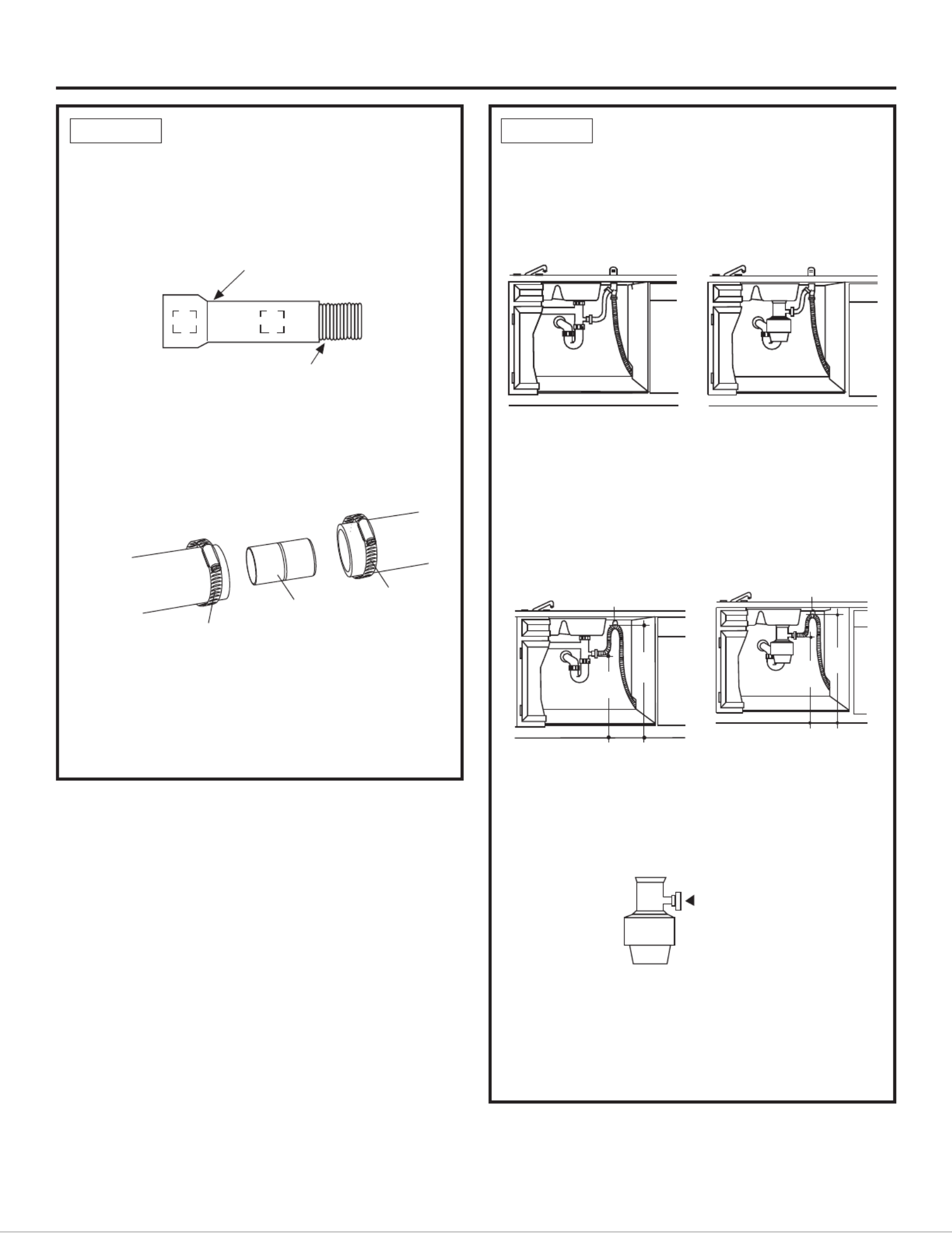

Method 1 – Air Gap with Waste Tee or Disposer

An air gap must be used when required by local codes

and ordinances. The air gap must be installed according to

manufacturer’s instructions.

Tip: Avoid unnecessary service call charges.

Always be sure disposer drain plug has been removed

before attaching dishwasher drain hose to the disposer.

Figure C

Figure B

Clearance for Door

Opening 2" Minimum

Countertop

Dishwasher

25-1/2"

To reduce the risk of electric shock, fire, or injury

to persons, the installer must ensure that the

dishwasher is completely enclosed at the time of

installation.

Remove

Drain

Plug

Installation Preparation

WARNING

Figure D

18"

Min.

32"

Min.

Drain Hose Hanger

18"

Min.

32"

Min.

Drain Hose Hanger

Method 2 – “High Drain Loop” with Waste Tee or Disposer

Installation Preparation

For models equipped with power cord: Do not modify the

plug provided with the appliance; if it will not fit the outlet,

have a proper outlet installed by a qualified technician.

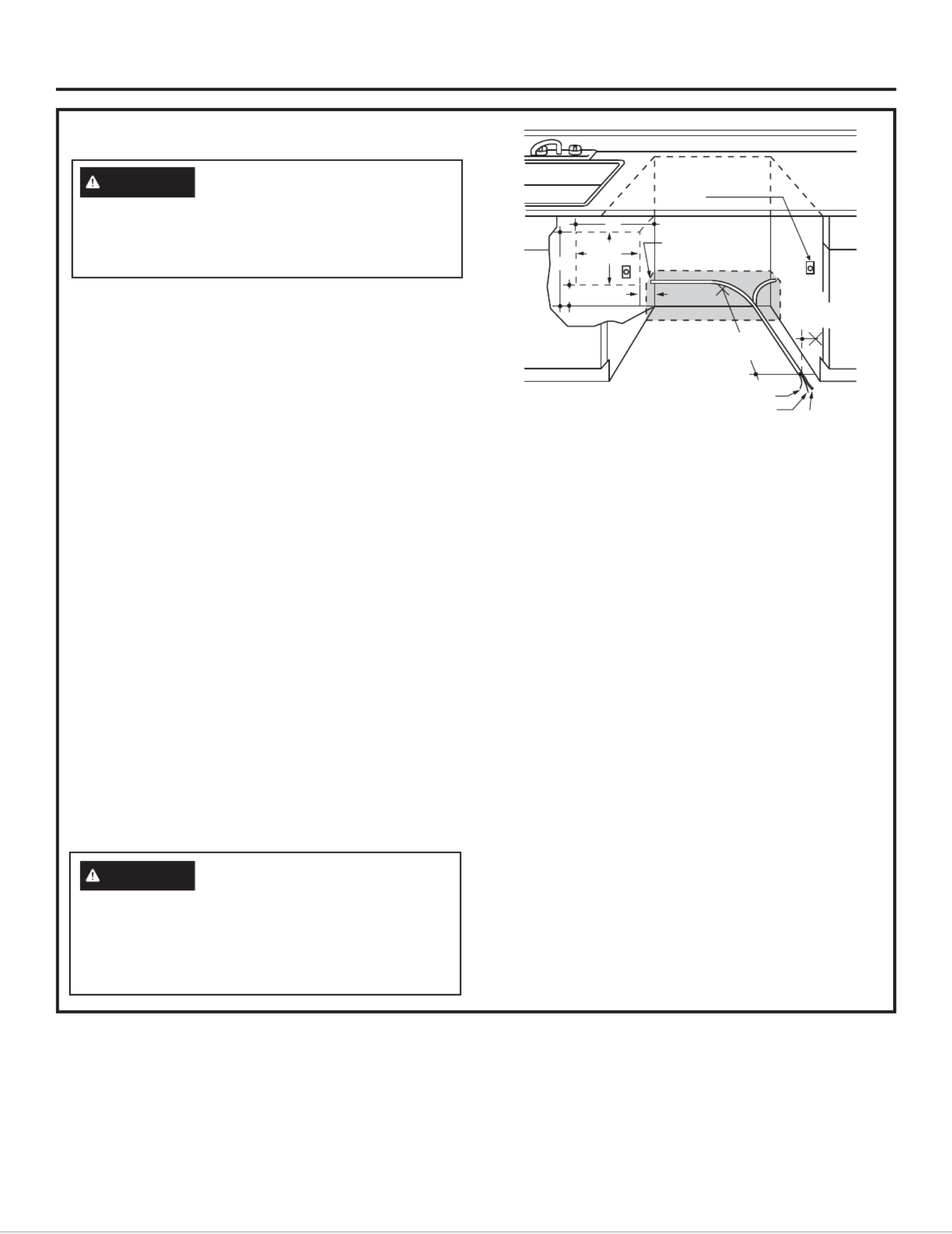

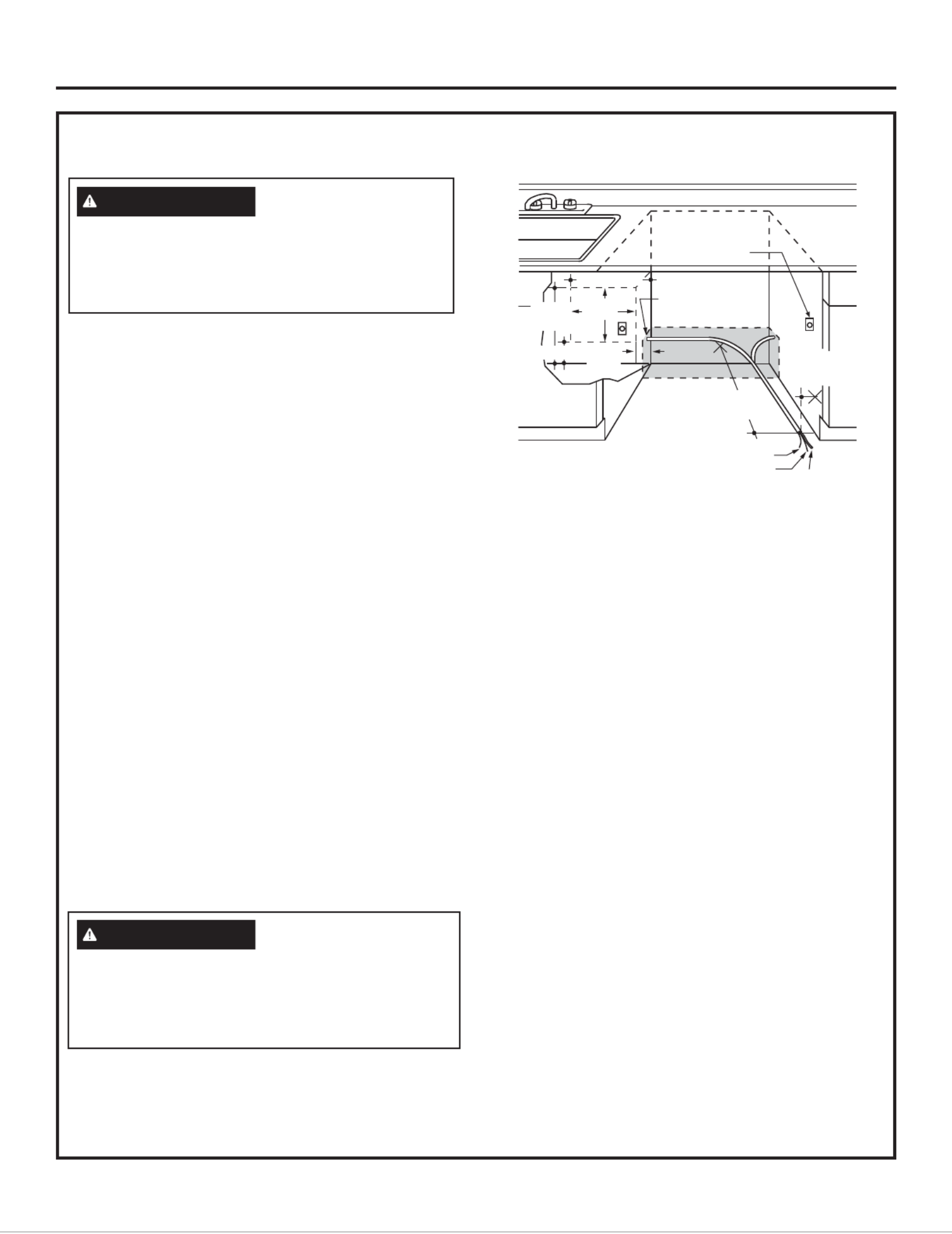

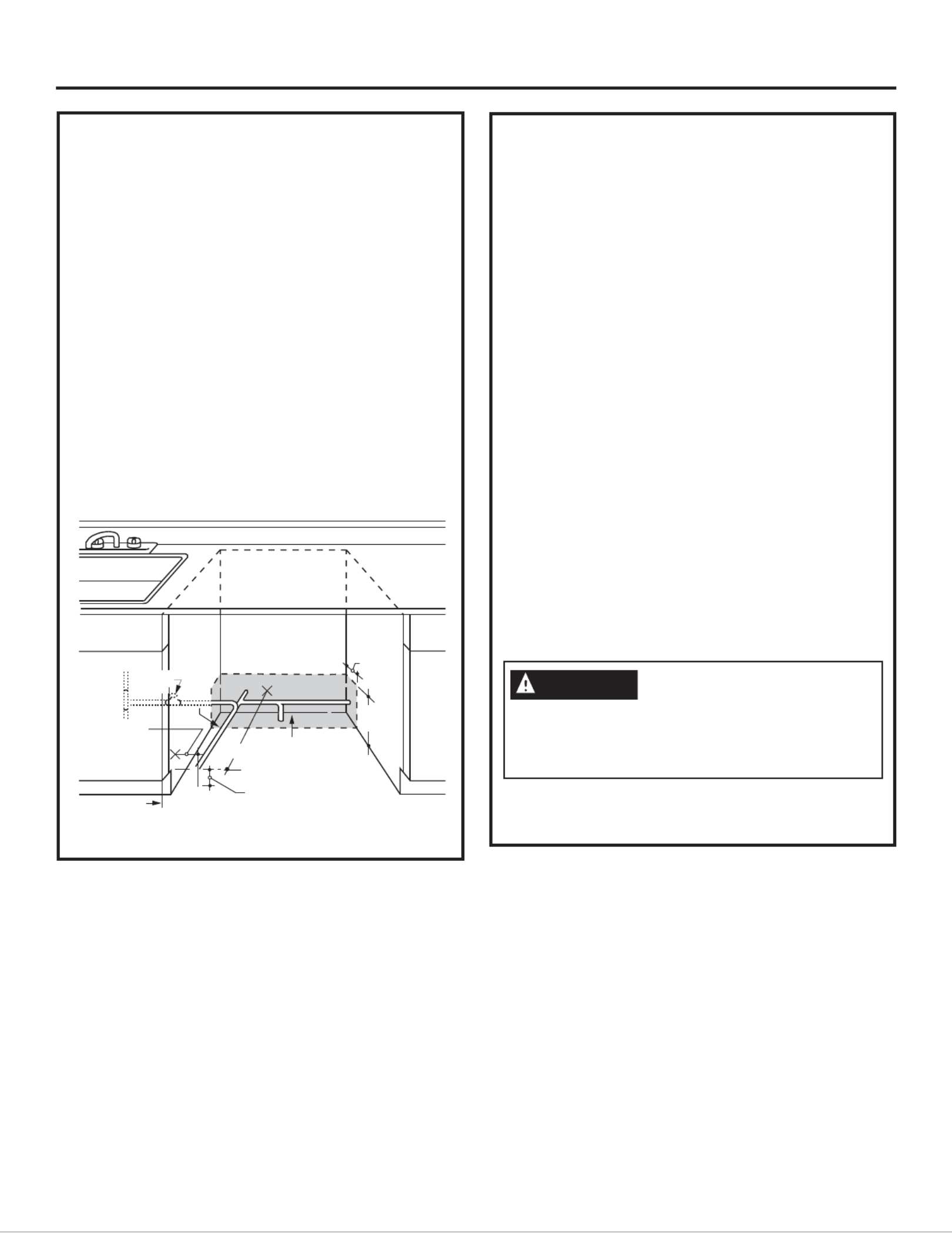

Cabinet Preparation & Wire Routing

• The wiring may enter the opening from either side, rear

or the floor within the shaded area illustrated above in

Figure E and defined in Figure A.

• Cut a 1-1/2" maximum diameter hole to admit the

electrical cable. Edges of hole should be smooth and

rounded. Permanent wiring connections may pass

through the same hole as the drain hose and hot water

line, if convenient. If cabinet wall is metal, the hole

edge must be covered with a bushing.

NOTE: Power cords with plug must pass through a

separate hole in the cabinet.

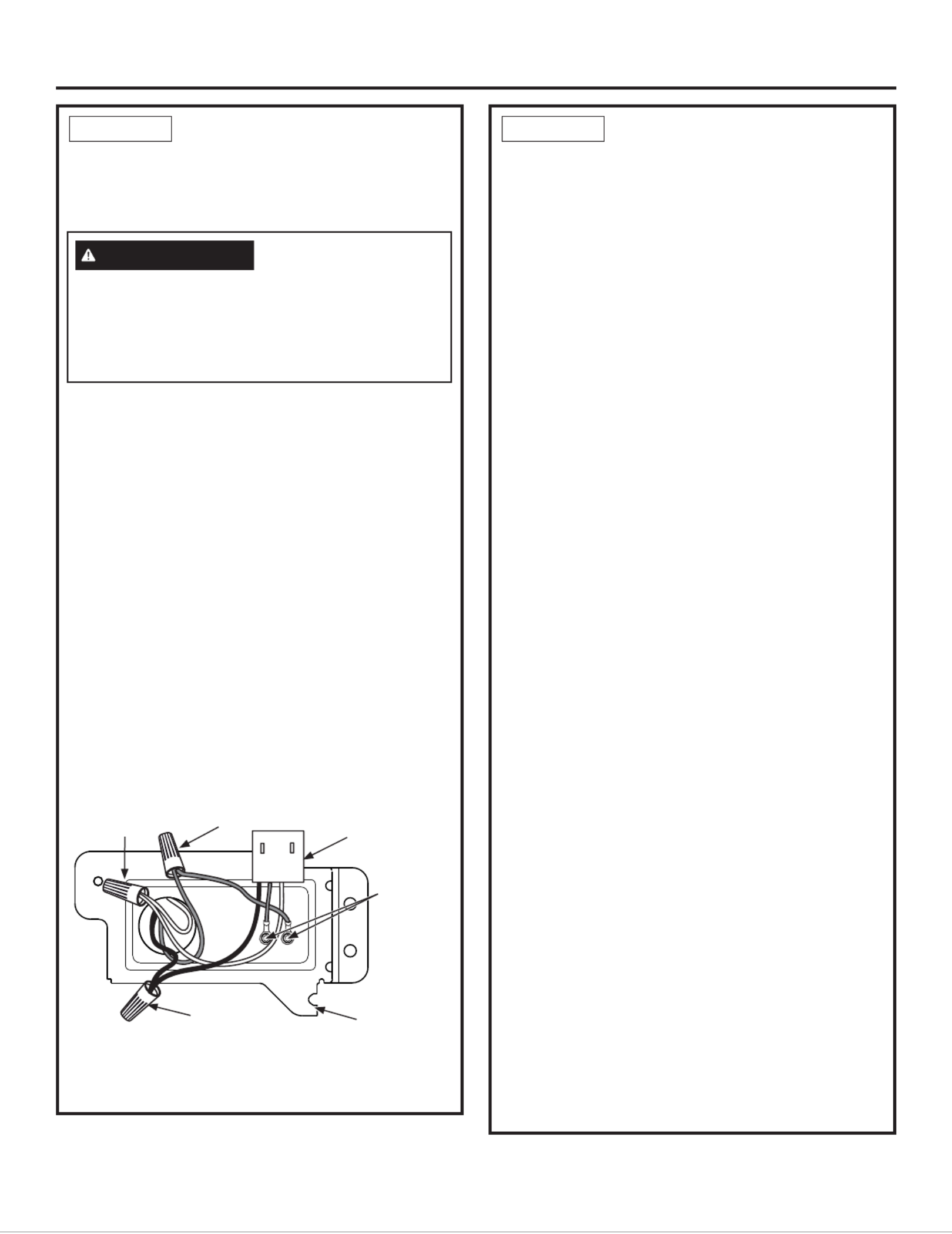

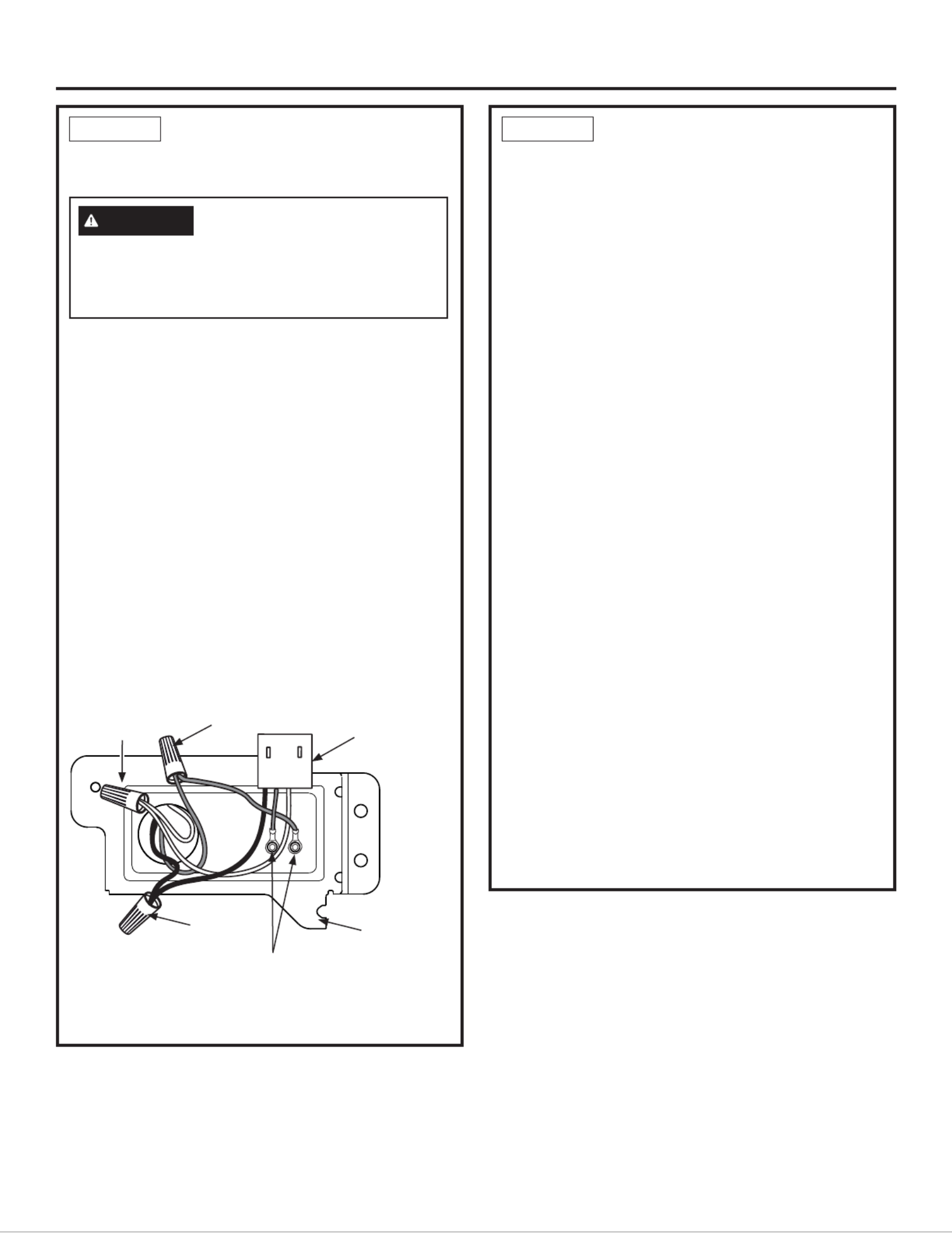

Electrical Connection to Dishwasher

Electrical connection is on the right front of dishwasher.

• For permanent connections the cable must be routed

as shown in Figure E. Cable must extend a minimum of

24" from the rear wall.

• For power cord connections, install a 3-prong

grounding type receptacle in the sink cabinet rear wall,

6" min. or 18" maximum from the opening, 6" to 18"

above the floor.

• Use only WX09X70910 WX09X70911 or Dishwasher

Power Cord Kit.

PREPARE ELECTRICAL WIRING

Electrical Requirements

• This appliance must be supplied with 120V, 60 Hz.,

and connected to an individual properly grounded

branch circuit, protected by a 15- or 20-ampere circuit

breaker or time-delay fuse.

• Wiring must be 2 wire with ground and rated for 75°C

(167°F).

• If the electrical supply does not meet the above

requirements, call a licensed electrician before

proceeding.

Grounding Instructions–Permanent Connection

This appliance must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

be connected to the equipment-grounding terminal or

lead on the appliance.

Grounding Instructions–Power Cord Models

This appliance must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk

of electric shock by providing a path of least resistance

for electric current. This appliance is equipped with a

cord having an equipment-grounding conductor and

a grounding plug. The plug must be plugged into an

appropriate outlet that is installed and grounded in

accordance with all local codes and ordinances.

Figure E

FOR PERSONAL SAFETY: Remove house fuse or

open circuit breaker before beginning installation. Do

not use an extension cord or adapter plug with this

appliance.

The improper connection of the equipment grounding

conductor can result in a risk of electric shock. Check

with a qualified electrician or service representative

if you are in doubt that the appliance is properly

grounded.

White

18"

24"

from Wall

from

Cabinet

Alternate Receptacle

Location in Adjacent

Cabinet

Ground

Black

1-1/2" Dia. Hole (Max.)

18"

Receptacle

Location

Area

WARNING

Water Line Connection

• If using a flexible braided supply hose, label

the hose with the installation date to use as

reference. Flexible braided hoses, elbows and

gaskets should be replaced in 5 years.

• Turn off the water supply.

• Install a hand shut-off valve in an accessible

location, such as under the sink. (Optional, but

strongly recommended and may be required by local

codes.)

• Water connection is on the left side of the

dishwasher. Install the hot water inlet line, using no

less than 3/8” copper tubing or a flexible braided

hose. Route the line as shown in Figure F and

extend forward at least 19” from rear wall.

• Adjust water heater for 120°F to 140°F temperature.

• Flush water line to clean out debris.

• The hot water supply line pressure must be 20-120

PSI.

Turn page to begin dishwasher

installation.

Installation Preparation

PREPARE HOT WATER LINE

NOTE: GE Appliances recommends copper tubing for

the water line, but if you choose to use flexible hose,

use GE Appliances WX28X326, flexible braided hose.

• The water supply line (3/8” copper tubing or flexible

braided hose) may enter from either side, rear or

floor within the shaded area shown in Figure F.

• The water supply line may pass through the same

hole as the electrical cable and drain hose. Or, cut

an additional 1-1/2" diameter hole to accommodate

the water line. If power cord with plug is used, water

line must not pass through power cord hole.

Figure F

Cabinet Face

Shut-off

Valve

2" From Floor

19" From Wall

From

Cabinet

1-1/2" Dia.

Hole

Hot

Do not remove wood base until you are ready to

install the dishwasher. The dishwasher will tip over

when the door is opened if base is removed.

CAUTION

Toekick

Remove 2

Toekick Screws

REMOVE TOEKICK

• Remove the 2 toekick screws and toekick. Set aside

for use in Step 23.

STEP 1 PREPARATION

Locate the items in the installation package:

• Screws

• Junction box cover

• Drain hose and clamp

• Mounting brackets

• Trim pieces (on some models)

• Drain hose hanger

• Owner’s Manual

• Product samples and/or coupons

Dishwasher Installation

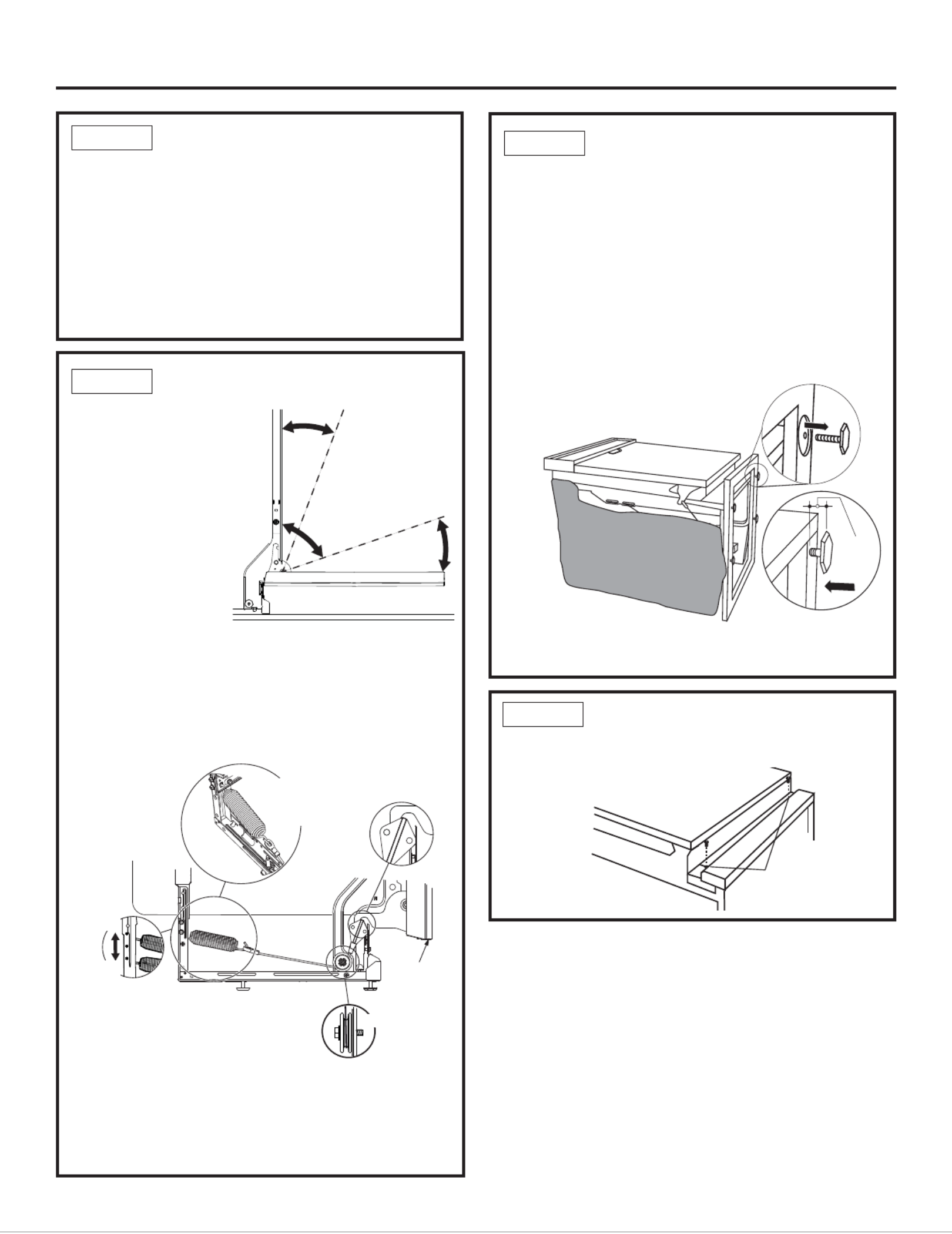

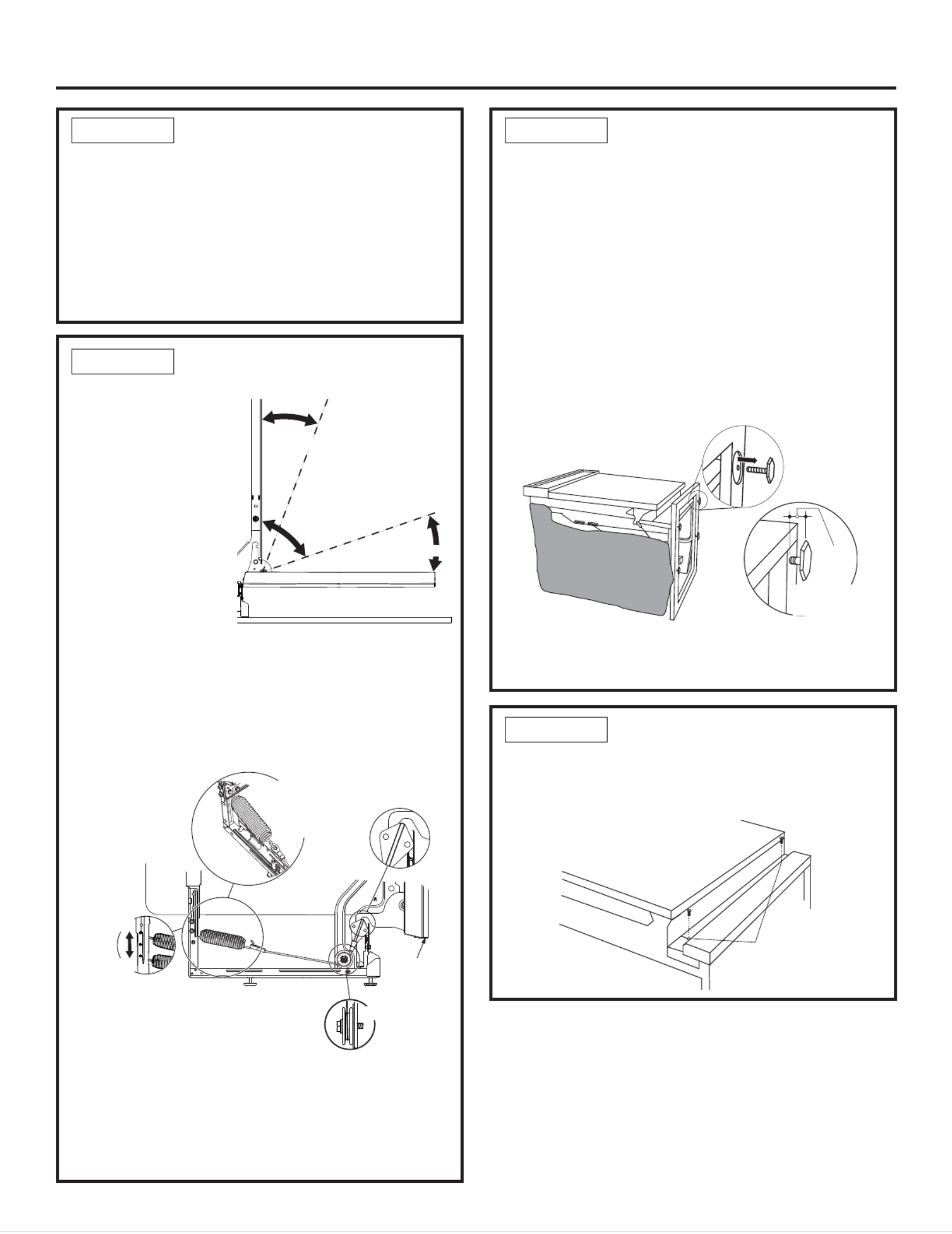

STEP 3

REMOVE WOOD BASE,

INSTALL LEVELING LEGS

IMPORTANT – Do not kick off wood base!

Damage will occur.

• Move the dishwasher close to the installation location

and lay it on its back. Do not place the NOTE:

dishwasher on its side.

• Remove the 4 leveling legs on the underside of the

wood base with a 15/16” socket wrench.

• Discard base.

• Screw leveling legs back into the dishwasher frame,

approximately 1/2” from frame as shown.

NOTE: Some models have rear adjustable leveling

wheels, and will not require the 2 rear leveling legs.

CHECK DOOR BALANCE

NOTE: If installing a

Custom Door Panel

(available on some

models), please

follow the instructions

found in the Custom

Door Panel kit

WD35X20417.

• With dishwasher

on the wood base,

check the door

balance by opening

and closing the door.

• Door is properly balanced if, when opened, it self

closes within 20° from vertical, stays in position from

20° to 70° and falls fully open beyond 70°.

• If necessary increase or decrease tension as shown.

Some models will have 2 springs on one side and

1 spring on the other side. Latch door and adjust

springs to correct balance.

Tip: Make sure door opens and closes smoothly.

Check door opening and closing. If door does not open

easily or falls too quickly, check spring cable routing.

The cable is held in place by “shoulders” on the pulley.

Check to be sure cable has not slipped over the pulley

shoulders and is routed as shown.

Approx.

1/2"

Figure I

STEP 4

Figure G

Door

closes

within

20°

Door stays in

position from

20° to 70°

Door falls fully

open beyond 70°

Side View

Figure G

Figure J

Figure H

Side View

Custom

door

panel

Spring

hooked

to hole

inside rail

NOTE: The number of

springs, on each side,

will vary by model.

Front View

Make sure pully

cables are within

pulley shoulders

Increase

Tension

Decrease

Tension

STEP 2

Figure N

STEP 7 INSTALL DRAIN HOSE TO

DRAIN LOOP

Connect drain loop end to drain hose using the screw

clamp as shown in the figure.

NOTE: The high drain loop on the side of the tub is

designed for better wash performance. Do not remove

from the side of the tub.

STEP 8

POSITION WATER LINE

AND HOUSE WIRING

• Position water supply line and house wiring on the

floor of the opening to avoid interference with base

of dishwasher and components under dishwasher.

STEP 9

INSTALL DRAIN HOSE,

THROUGH CABINET

• Position dishwasher in front of cabinet opening.

Insert drain hose into the hole in cabinet side. If

a power cord is used, guide the end through a

separate cabinet opening.

Tip: Prevent unnecessary service call charges for

ll, drain or noise concerns.

Position utility lines so they do not interfere with

anything under or behind the dishwasher.

Dishwasher Installation

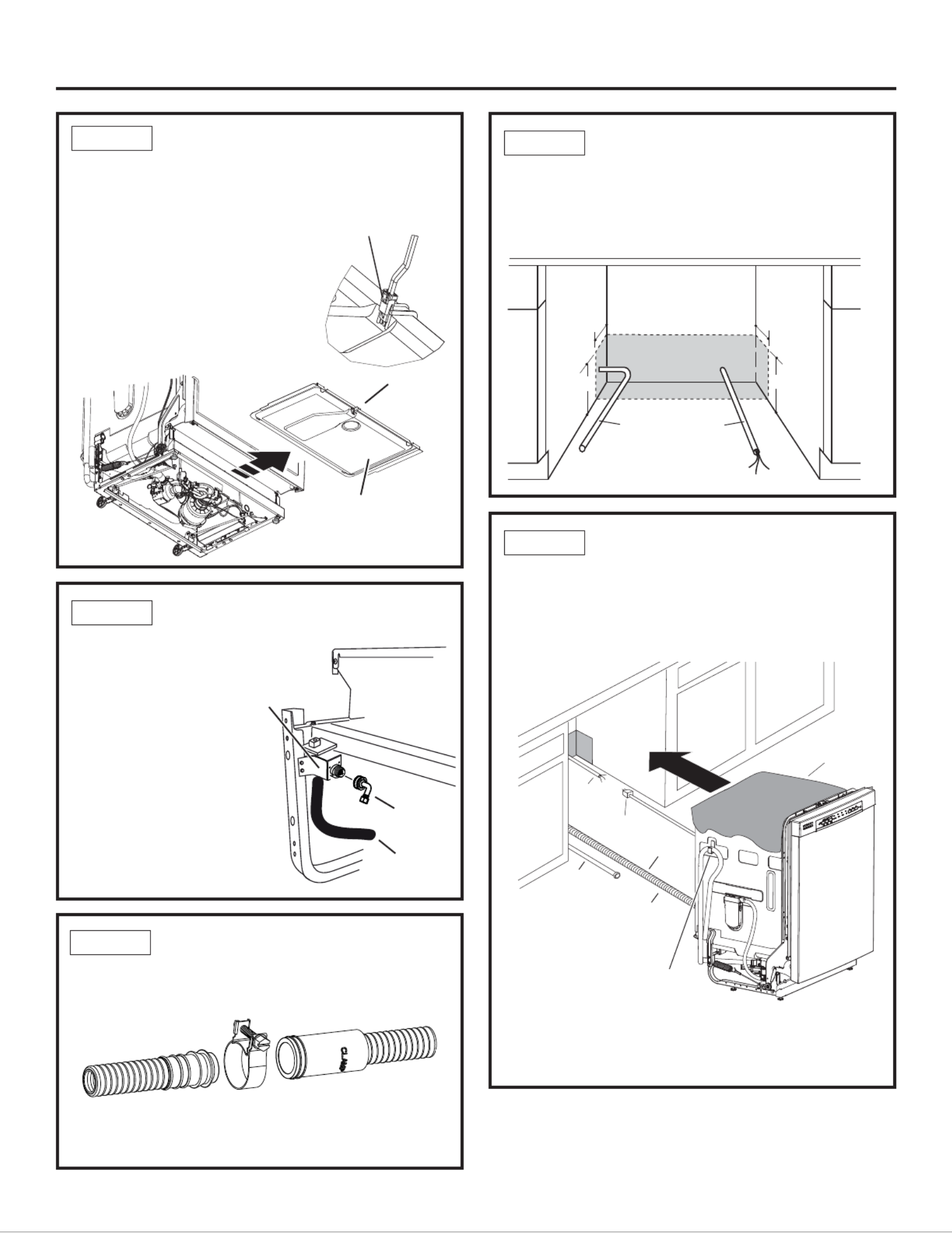

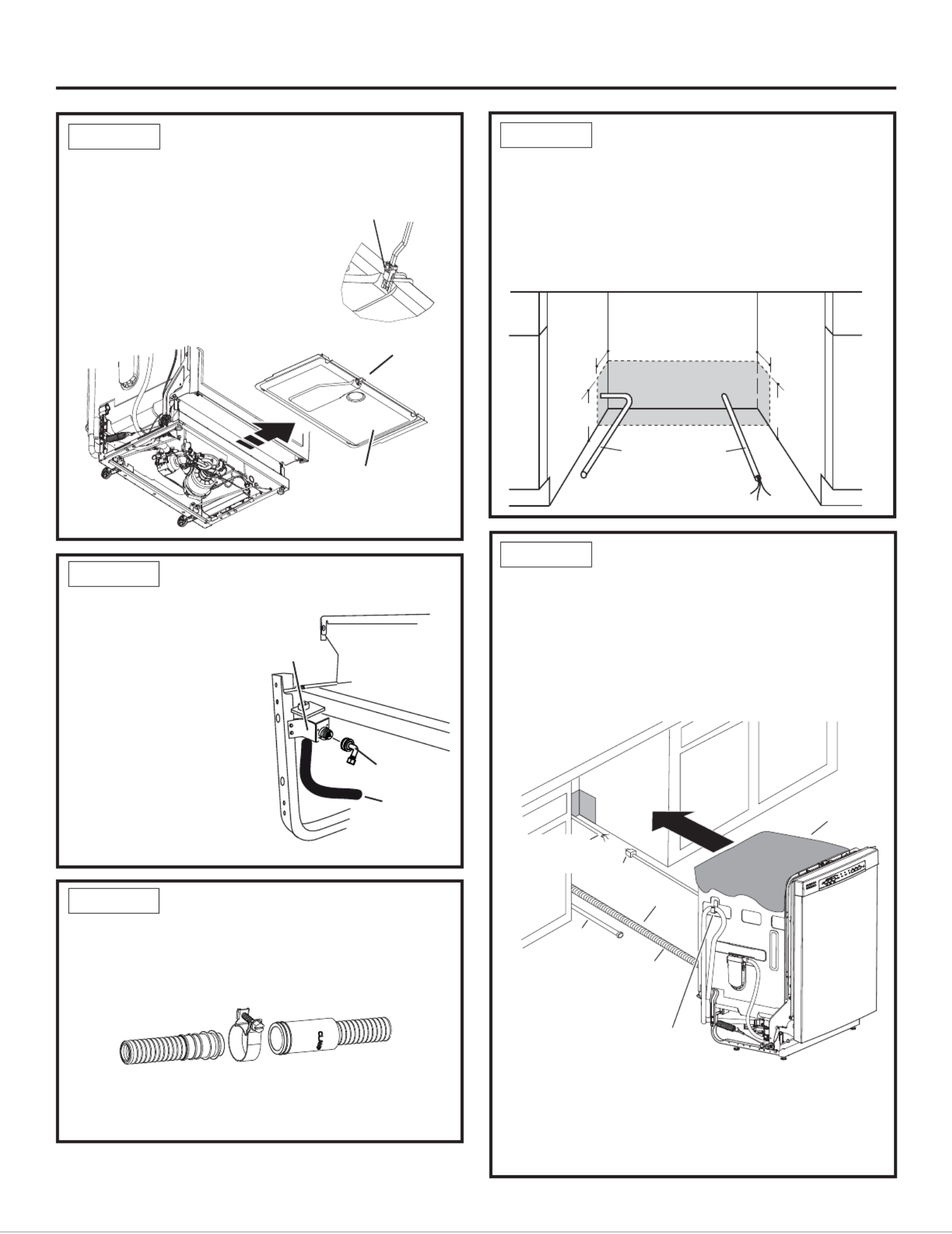

STEP 5

IF NECESSARY, REMOVE

FLOOR PROTECT PAN

(On some models)

• Disconnect leak sensor wire

(on some models).

• Pull floor protect pan forward and

slide it from under the dishwasher.

• Set aside for use in Step 21.

STEP 6 INSTALL 90° ELBOW

• Thread 90° elbow

onto the water valve.

Ensure rubber gasket

is located between

valve and elbow.

• Do not overtighten

elbow. Water valve

bracket could bend

or water valve fitting

could break.

• Position the end

of the elbow to

face the rear of the

dishwasher.

Figure O

Water

Line

House

Wiring

4" 4"

Figure M

Water

Valve

Bracket

Fill Hose

Front of dishwasher

90° Elbow

Squeeze connector at top

to release snap feature

Floor Protect Pan

Leak Sensor

Figure L

Figure P

House

Wiring

Power Cord

(If used)

Drain

Hose

Water

Line

Insulation

Blanket

Ensure drain hose is not

twisted or pinched

Maximum drain hose

length is 15'

Do not disconnect or remove high

drain loop from left side of dishwasher

INSTALL TRIM PIECES

In this step you will need the trim pieces set aside in Step 1.

• Select the top trim piece (See Figure R) and line up

center to the top latch. Press the trim piece onto the

tub flange moving from one side to the other.

• Select the left trim piece (see Figure R). Align top

edge with the top trim and press it onto the left side

of the tub flange moving from the top to the bottom.

Repeat for the right side tub flange trim piece. (See

Figure R for right side trim piece.)

Dishwasher Installation

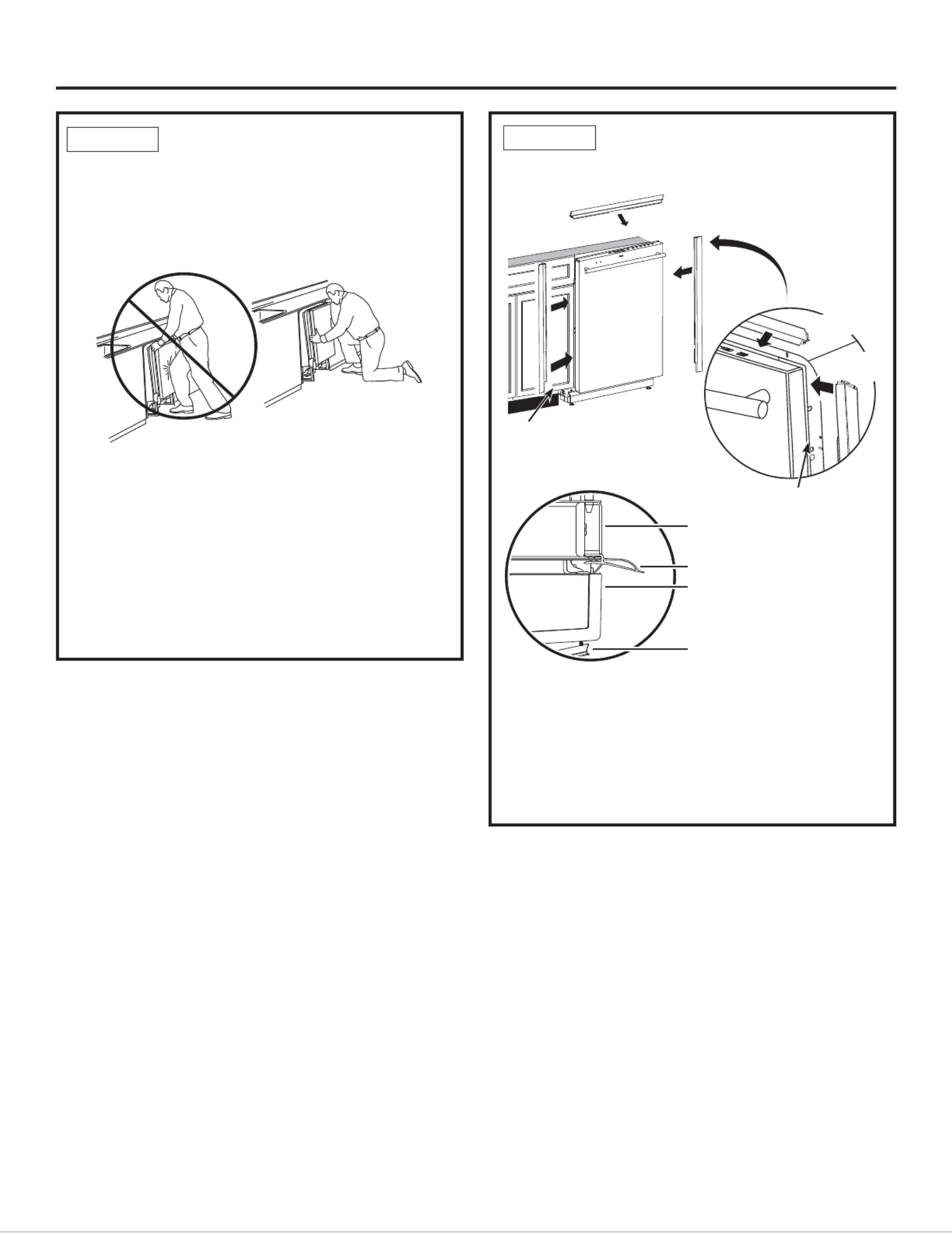

SLIDE DISHWASHER

THREE-FOURTHS OF

THE WAY INTO CABINET

IMPORTANT – Do not push against front panel with

knees. Damage will occur.

•

Grasp the sides of the front panel and slide

dishwasher into the opening a few inches at a time.

• As you proceed, pull the drain hose through the

opening under the sink. Stop pushing when the

dishwasher extends about 6 inches forward of

adjacent cabinets.

• Make sure drain hose is not kinked under or behind

the dishwasher.

• Make certain the house wiring, drain line and

water line do not interfere with components under

dishwasher.

STEP 10

Figure Q

Do not push against

front door panel with

knee. Damage to the

door panel will occur.

Top

View

Handle

Door

Tub trim

Tub frame

Side Trim Figure R

Side

Trim

Top View

Side

Trim

Top Trim

Fully seat to tub ange

STEP 11

Dishwasher Installation

INSTALL MOUNTING

BRACKETS

You will need the mounting brackets and 2 #8 hex-

head screws set aside in Step 1.

You must install the mounting brackets onto the

dishwasher tub frame top or sides prior to sliding

the dishwasher into place under the countertop. This

dishwasher is capable of a true-flush installation at a

24” deep opening. The mounting brackets have several

available attachment positions to accommodate different

cabinet constructions.

Install mounting brackets on top if the

underside of countertop is wood or wood-like

material that accepts screws:

IMPORTANT - After installing brackets and before

closing the dishwasher door, adjust the brackets

by bending them up as needed, so that they do not

contact the top of the dishwasher door and cause

damage.

•

If you are installing the dishwasher under a counter

with a short overhang, the countertop brackets may

extend beyond the edge of the counter. If this is

the case, remove the excess length by repeatedly

bending the brackets at the front notch only until they

break.

Dishwasher

tub frame

#8 Bracket

Screw

Bracket

Bend and break

here after installing if

counter has a short

overhang.

Top Mounting

Figure S

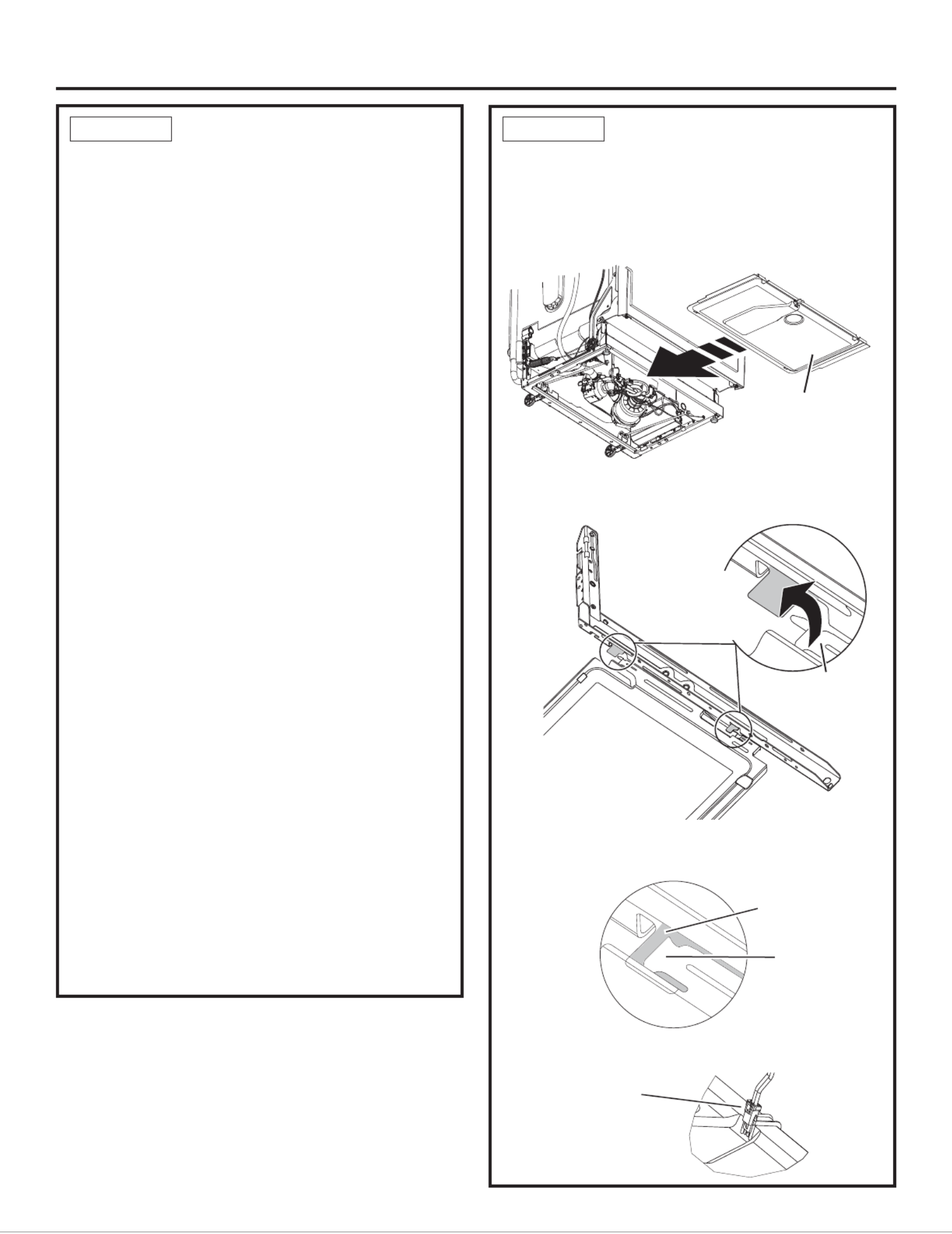

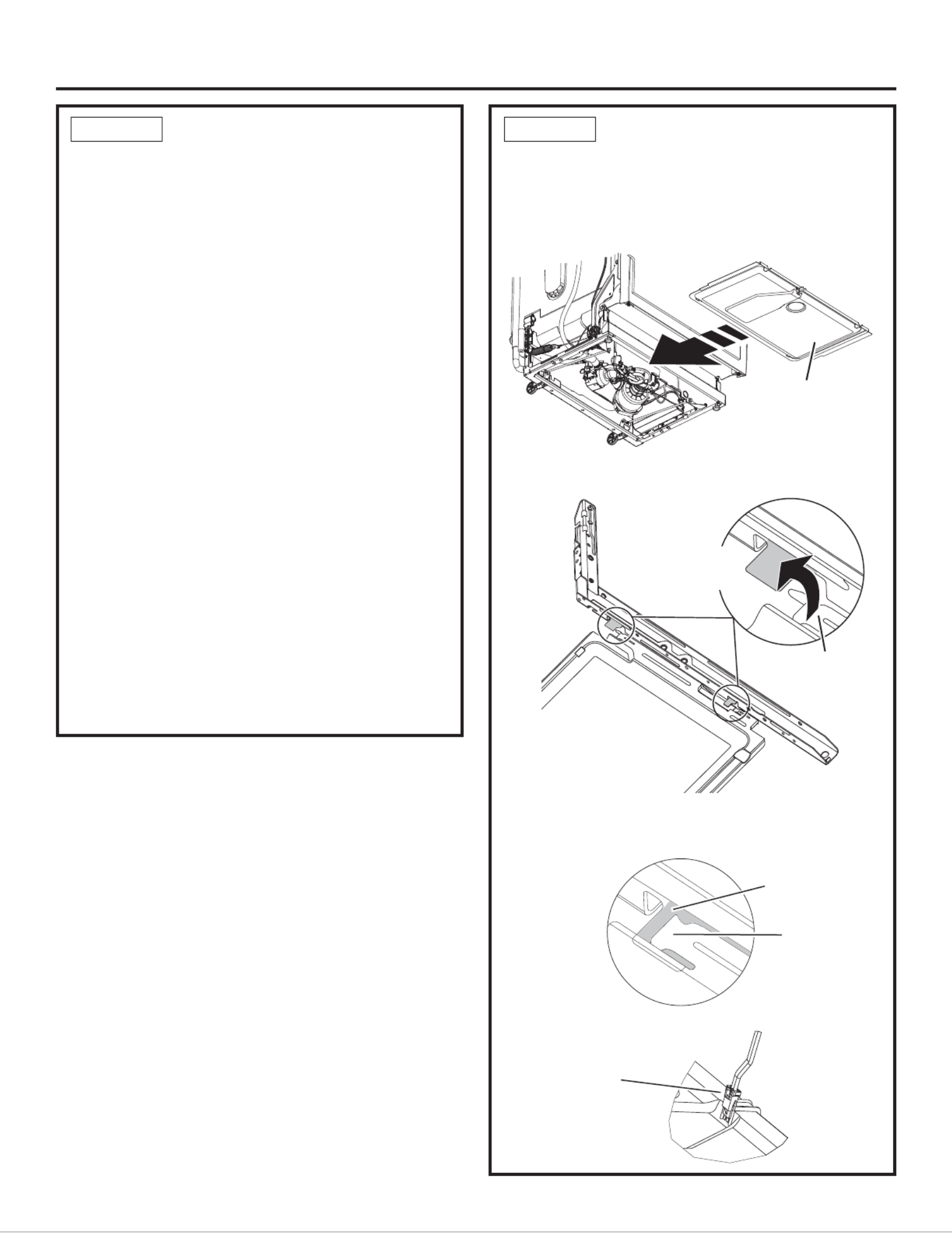

STEP 13

PUSH DISHWASHER INTO

FINAL POSITION

•

Check the tub insulation blanket, if equipped, to be

sure it is smoothly wrapped around the tub. It should

not be “bunched up” and it must not interfere with

the door springs. If the insulation is “bunched up” or

interfering with the springs, straighten and re-center

the blanket prior to sliding the dishwasher into its

final position.

•

Slide the dishwasher into the final position by

pushing on the sides of the door panel. Do not push

or pull the door in a partially open or closed position

when moving the dishwasher. Do not use a knee or

push on the center of the panel. If you do, damage to

the panel will likely result. Check that the dishwasher

is squarely positioned in the cabinet opening at

both the top and the bottom of the appliance prior to

mounting to the cabinet.

IMPORTANT – Before opening the dishwasher door,

be certain the edges of the dishwasher door panel

are behind the face of the adjacent cabinet and not

up against the cabinet face. Refer to Figure U. If the

dishwasher door is opened when the edge of the door

is against the face of the cabinet, dishwasher door

damage and cabinet damage will occur.

STEP 12

INSTALL MOUNTING

BRACKETS (CONT.)

Install mounting brackets on sides if the

countertop is granite or similar material that will

not accept wood screws:

•

Break off front portion of the tab with pliers at the

location shown prior to attaching to dishwasher.

•

Position the left-hand side bracket as shown. Repeat

with the right bracket.

Figure T Bracket

Dishwasher

tub frame

#8 Bracket

screw as

supplied

Side Mounting

Bend and break

here if necessary

Care should be taken

to ensure mounting

screws do not damage

cabinetry

Do not pinch

the latch wires

in #8 bracket

screw

Tub trim

STEP 12

Dishwasher Installation

PUSH DISHWASHER INTO

FINAL POSITION (CONT.)

•

Open and close the dishwasher door to be sure it

operates smoothly, and does not rub on the adjacent

cabinet.

Tip: Prevent unnecessary service charges for

panel damage or wash performance.

Check dishwasher alignment prior to opening

dishwasher door to prevent panel damage.

Make sure utility lines are not trapped or crushed behind

dishwasher. Crushed lines will restrict water flow.

LEVEL DISHWASHER (CONT.)

•

Remove the lower dish

rack and place a level on

the door and lower rack

track as shown in Figure V.

• If your model has rear

wheels, the height of the

wheels are adjusted from

the front of the dishwasher

along with the 2 front

legs on the bottom of the

dishwasher. Begin the

leveling process with the

front legs by individually

turning the front 2 legs.

By adjusting the front

legs rst,access to the

rear leveling bolts

is maximized

easing rear wheel

adjustment. When

the front legs are

adjusted to a height

resulting in an

appropriate gap to

the upper cabinet,

proceed to adjust

the rear leveling

wheels by adjusting

the leveling bolts as illustrated in Figure W. Individually turn

the 2 bolts to adjust the rear wheels. Slowly rotate the 2 bolts

counter clockwise to raise the back of the dishwasher, and

clockwise to lower it. Continue to adjust the feet and wheels

until the dishwasher is level as illustrated in Figure W. Ensure

all 4 legs/wheels are firmly in contact with the floor.

• If your model has

4 leveling feet,

adjust the level of

the dishwasher by

individually turning the

4 legs on the bottom

of the dishwasher as

shown in Figure WW.

•

The dishwasher

is properly

leveled when the

level indicator is

centered left to right

and front to back. Also, the dishwasher door should close

without hitting the side of the tub.

• Replace the lower rack.

•

Pull each rack out, about halfway. Check to be sure it does

not roll back or forward on the door. If the rack moves,

adjust leveling legs.

Tip: Prevent unnecessary service charges. Verify

dishwasher is leveled.

Pull the dish racks half way out. They should stay put. Open

and close the door. The door should fit in the tub opening

without hitting the side of the tub. If the racks roll on their

own, or the door hits the side of tub, re-level the dishwasher.

Figure V

Adjust

Figure W

STEP 13 STEP 14

LEVEL DISHWASHER

IMPORTANT – Dishwasher must be level for proper dish

rack operation, wash performance and door operation. The

dishwasher must be leveled left to right and front to back.

This ensures the dish racks will not roll in or out on their own,

circulation water will flow to the pump inlet, and the door will

close without hitting the side of the tub.

STEP 14

Figure U

Door Catches

on Cabinet Frame

Correct

Alignment

Incorrect Alignment

will result in door damage

Door

Fits and

Swings

Back

Behind

Cabinet

Frame

Adjust Figure WW

Check that tub trim does not

contact the door at all points

Tub trim may be trimmed if

necessary to ensure proper

door operation

Top

View

Handle

Door

Tub trim

Tub frame

Do not allow tub trim to get

trapped by or come into

contact with the door

Top

View

Tub trim

trapped

by door!

Cabinet

CONNECT DRAIN LINE

(CONT.)

• Connect drain line to air gap, waste tee or disposer

using the previously determined method. Secure

hose with a screw-type clamp.

Method 1 – Air gap with waste tee or disposer

Method 2 – “High drain loop” with waste tee or

disposer

With this method you will need the drain hose hanger

set aside in Step 1.

Fasten drain hose to underside of countertop with the

provided hanger.

IMPORTANT – When connecting drain line to

disposer, check to be sure that drain plug has been

removed. DISHWASHER WILL NOT DRAIN IF PLUG

IS LEFT IN PLACE.

Tip: Avoid unnecessary service call charges for a

no drain complaint.

Make sure excess drain hose has been pulled through

the cabinet opening. This will prevent excess hose

in the dishwasher cavity from becoming kinked or

crushed by the dishwasher.

Dishwasher Installation

Waste Tee Installation Disposer Installation

Figure AB

Waste Tee Installation Disposer Installation

Figure AC

18"

Min.

32"

Min.

32"

Min.

18"

Min.

Drain Hose Hanger

Remove

Drain

Plug

CONNECT DRAIN LINE

The molded end of the drain hose will fit 5/8” through 1”

diameter inlet ports on the air gap, waste tee or disposer.

• Determine size of inlet port.

• Cut drain hose connector on the marked line, if required,

to t the inlet port.

• If a longer drain hose is required and you did not

purchase drain hose WD24X10065, add up to 66”

length for a total of 144” (12 feet) to the factory-installed

hose. Use 5/8” or 7/8” inside diameter hose and

a coupler to connect the 2 hose ends. Secure the

connection with hose clamps.

NOTES:

• DRAIN CONNECTION HEIGHT IS NOT TO EXCEED

72” ABOVE BOTTOM OF DISHWASHER.

• TOTAL DRAIN HOSE LENGTH MUST NOT

EXCEED 12 FEET FOR PROPER DRAIN

OPERATION.

Figure Z

Cutting Line

1" 5/8"

IMPORTANT: Do not cut corrugated

portion of hose

Figure AA

7^bT2[P\_

2^d_[Ta 7^bT2[P\_

STEP 17 STEP 17

Dishwasher Installation

CONNECT POWER SUPPLY

If a power cord with plug is already installed

proceed to Step 19.

In this step you will need the junction box cover and

the #10 Hex head screw from the screws set aside in

Step 1.

• Secure house wiring to the back of the junction box

with a strain relief.

• Locate the 3 dishwasher wires, (white, black and

green) with the stripped ends coming out of the AC

jumper. Use UL listed wire nuts of appropriate size to

connect incoming ground to green, white to white and

black to black.

• Install the junction box cover using #10 hex head

screw. Check to be sure that wires are not pinched

under the cover.

• Make sure that the junction box cover is resting on

the mounting bracket.

• If using a Power Cord Kit, use GE Appliances part

number WX09X70910 or WX09X70911 and refer to

the included instructions.

Figure AD

Ground

(Green)

NOTE: Do not remove the

Junction Box Bracket.

Jumper

Junction Box

Bracket

Black

White

Ground Screws

NOTE: All ground screws, brackets and wires must

remain intact.

If house wiring is not 2-wire with ground, a ground

must be provided by the installer. When house wiring

is aluminum, be sure to use UL-Listed anti-oxidant

compound and aluminum-to-copper connectors.

WARNING

STEP 18

PRETEST CHECKLIST

Review this list after installing your dishwasher to

avoid charges for a service call that is not covered

by your warranty.

• Check to be sure power is OFF.

• Open door and remove all foam and paper

packaging.

• Locate the Owner’s Manual set aside in Step 1.

• Read the Owner’s Manual for operating instructions.

• Check door opening and closing. If door does not

open and close freely, check for proper routing of

spring cable over pulley. If door drops or closes

when released, adjust spring tension. See Step 2.

• Check to be sure that wiring is secure under the

dishwasher, not pinched or in contact with door

springs or other components. See Step 18.

• Check door alignment with tub. If door hits tub, level

dishwasher. See Step 14.

• Check door alignment with cabinet. If door hits

cabinet, reposition dishwasher. See Step 13.

• Check that door spring does not contact water line,

fill hose, wiring or other components. See Step 13.

• Verify water supply and drain lines are not kinked

or in contact with other components. Contact with

motor or dishwasher frame could cause noise.

• Turn on the sink hot water faucet and verify water

temperature. Incoming water temperature must be

between 120°F and 140°F. A minimum of 120°F

temperature is required for best wash performance.

See “Prepare Hot Water Line,” page 5.

• Add 1 quart of water to the bottom of the dishwasher

to lubricate the pump seal.

• Turn on water supply. Check for leaks. Tighten

connections if needed.

• Remove protective film if present from the control

panel and door.

• Check that tub trim does not contact the door.

STEP 19

Dishwasher Installation

DISHWASHER WET TEST

• Turn on power supply or plug power cord into outlet,

if equipped.

• Select a cycle to run and push the button.START

• Ensure the door is latched. Dishwasher should start.

• Check to be sure that water enters the dishwasher.

If water does not enter the dishwasher, check to be

sure that water and power are turned on.

• Check for leaks under the dishwasher. If a leak

is found, turn off power at the breaker, and then

tighten water connections. Restore power after leak

is corrected.

• Check for leaks around the door. A leak around

the door could be caused by door rubbing or

hitting against adjacent cabinets. Reposition the

dishwasher if necessary. See Step 13.

• Press and hold the button for 3 seconds to START

cancel the cycle. The unit will begin to drain. Check

drain lines. If leaks are found, turn off power at the

breaker and correct plumbing as necessary. Restore

power after corrections are made. See Steps 7, 8, 9,

10 and 17.

• Open dishwasher door and make sure all of the

water has drained. If not, check that disposer plug

has been removed and/or air gap is not plugged.

Also check drain hose to be sure it is not kinked

underneath or behind dishwasher. See Step 17.

• Press START button once again and run dishwasher

through another cycle. Check for leaks and correct if

required.

• Repeat these steps as necessary.

REPLACE FLOOR

PROTECT PAN

(on some models)

• Slide the floor protect pan under the dishwasher

until its side lock slots are close to engaging the side

mounting tabs on the dishwasher.

• Lift the pan until its lock slots contact the mounting

tabs and push the pan back to engage them.

• When properly installed, the top of the lock slots will

be over the mounting tabs.

• Connect the leak sensor connector to the leak sensor

(on some models).

Floor Protect

Pan

Figure AE

Floor Protect

Pan

Front

Rear

Mounting Tab

Two on each side

of the dishwasher

Lock Slots

Two on each side of

the oor protect pan

Leak Sensor

(on some models)

Lock Slot

Mounting

Tab

STEP 20 STEP 21

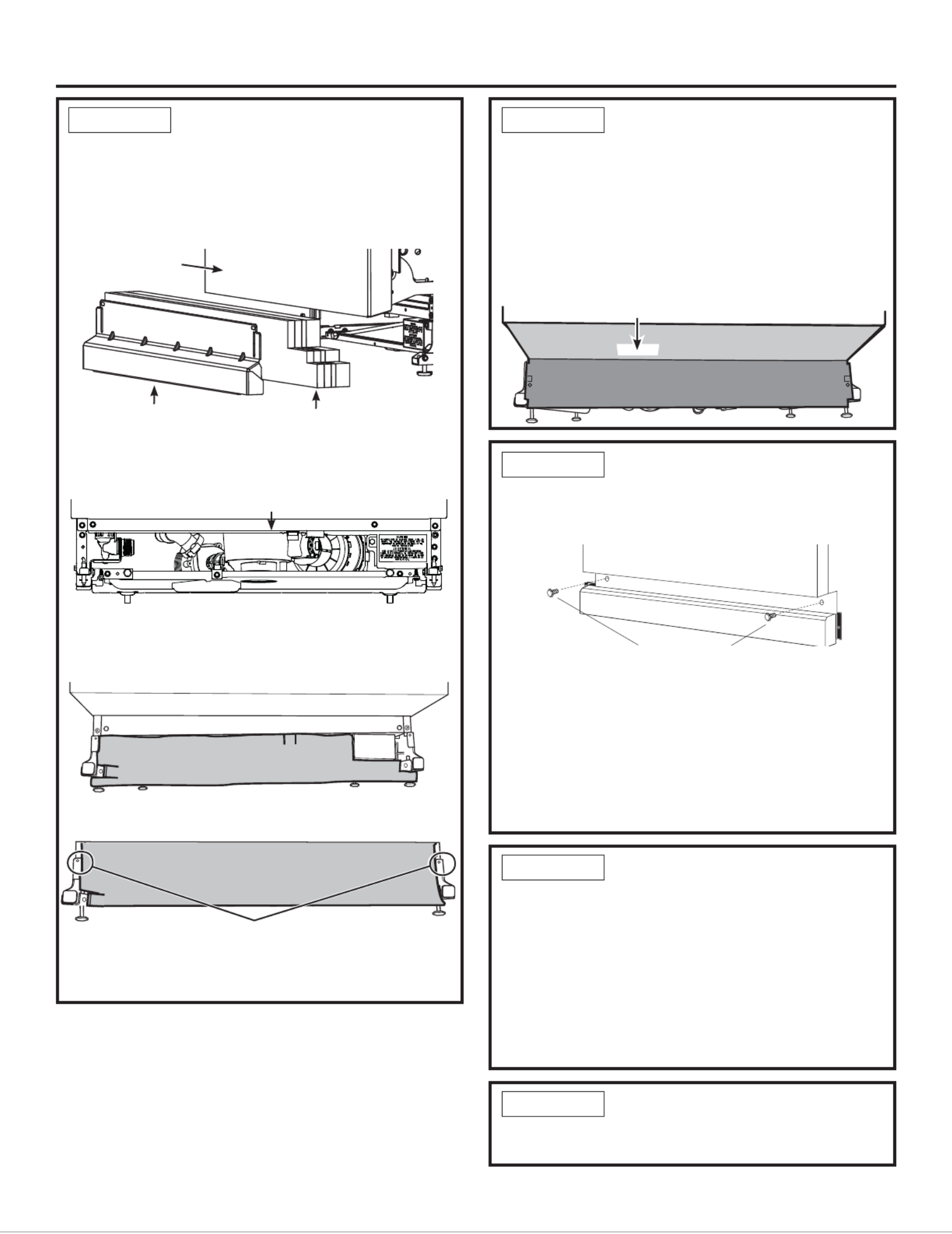

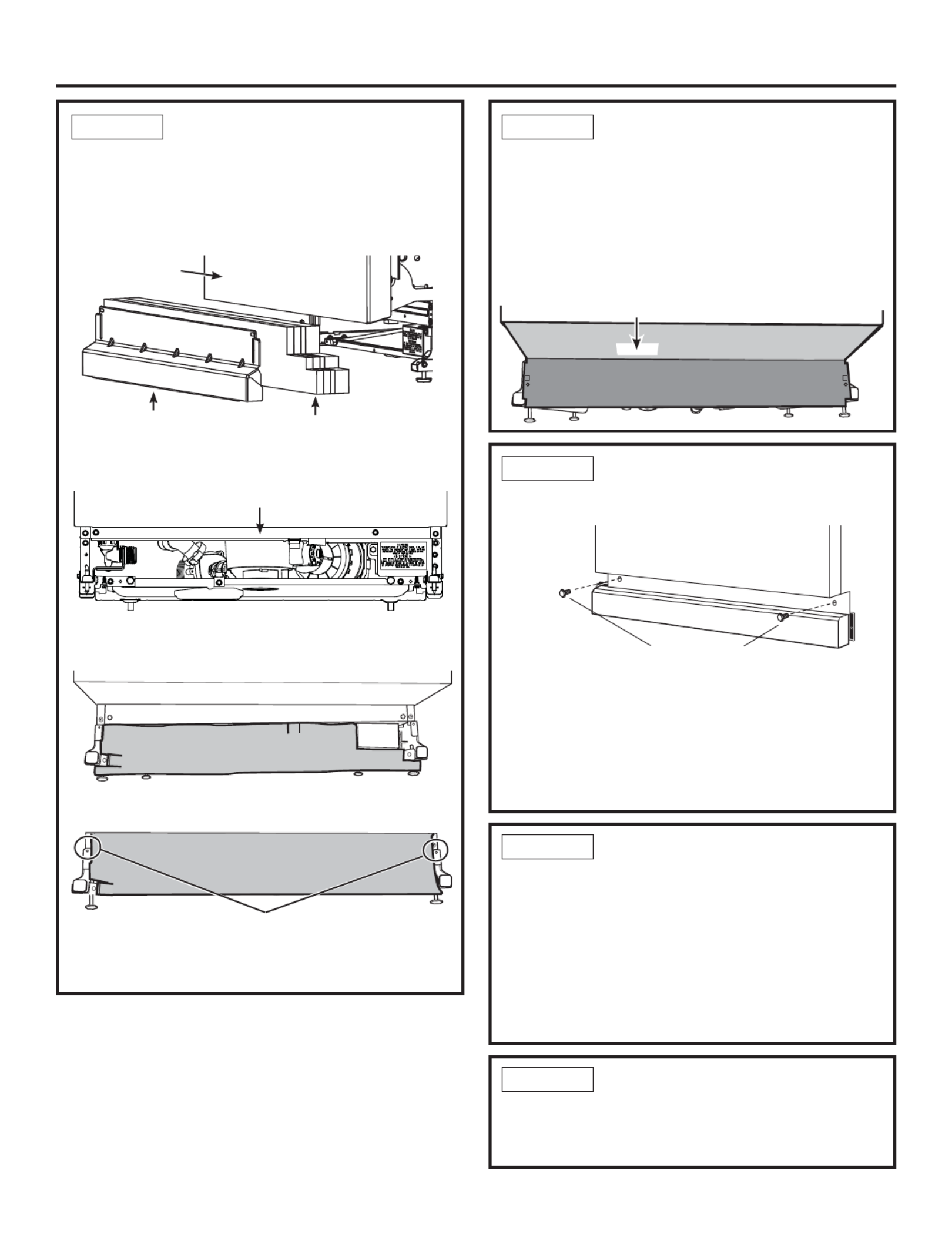

POSITION SOUND

INSULATION PIECE

(on some models)

• Locate the sound insulation package inside the

dishwasher.

• Stand the parts upright as shown.

• Locate the control box.

• Push insulation block portion under the dishwasher

until it is beneath the control box.

• Push the panel portion up to the front of the block.

• Tuck the sides of the front panel behind the toekick

attachment screw holes.

Dishwasher Installation

LITERATURE

• Be sure to leave complete literature package, these Installation

Instructions and product samples and/or coupons with the

consumer.

REPLACE TOEKICK

• Place toekick against the legs of the dishwasher.

• Align the toekick with the bottom edge and make

sure it is against the floor.

• Insert and tighten the 2 toekick attachment screws.

The toekick should stay in contact with the floor.

Tip: Reduce sound from under the dishwasher.

Make sure toekick is against floor.

Figure AJ Attachment

Screws

Toekick

Control Box

Figure AG

Figure AH

CHECK THE FOLLOWING

• Tub trim does not interfere with the door

• Dishwasher is square and level at both the top and

bottom of the cabinet opening, with no twisting or

distortion of the tub or door

• All 4 legs of the dishwasher are firmly in contact with

the floor

• Drain hose is not pinched between the dishwasher

and adjacent cabinets or walls

• Tub trim is fully seated on the tub flange

Push the sides of the insulation behind

the toekick attachment screw holes

(on some models)

Toekick Insulation Block

(On some models.)

Dishwasher

Door

Figure AF

POSITION SOUND

INSULATION PIECE

(on some models)

(CONT.)

• Open door all the way, if the door doesn’t stay fully

open, adjust the insulation panel.

• Align the screw holes with the screw holes on the

legs of the dishwasher.

• Ensure vent opening is not blocked by insulation.

Vent opening

Location and appearance will vary

STEP 22 STEP 22

STEP 23

STEP 24

STEP 25

NOTE: Product improvement is a continuing endeavor at GE Appliances.

Therefore, materials, appearance and specifications are subject to

change without notice.

Directives d’installation

Lave-vaisselle encastré

Pour toute question, composez le 1.800.561.3344 ou visitez notre site web:

www.electromenagersge.ca

POUR VOTRE SÉCURITÉ

Veuillez lire et observer toutes les mises en garde

(AVERTISSEMENT et ATTENTION) données dans les

présentes directives.

Pour effectuer l’installation décrite dans les présentes

directives, il faut porter des gants et des lunettes de

sécurité.

IMPORTANT – Observez tous les codes et ordonnances en

vigueur.

• Note à l’installateur – Veuillez laisser les présentes

directives au consommateur pour l’inspecteur local.

• Note au consommateur – Veuillez conserver les

présentes directives avec votre Manuel d’utilisation pour

consultation ultérieure.

• Compétences requises – L’installation de ce lave-

vaisselle exige des compétences de base en mécanique,

en électricité et en plomberie. L’installateur est

responsable de la qualité de l’installation. Toute

défaillance du produit attribuable à une installation

inadéquate n’est pas couverte par la garantie de GE

Appliances. Reportez-vous à la garantie du produit.

• Durée de l’installation – Entre 1 et 3 heures.

L’installation d’un nouveau lave-vaisselle exige plus de

temps que le remplacement d’un ancien modèle.

IMPORTANT – Le lave-vaisselle DOIT être installé de

manière à ce qu’il puisse être sorti de son emplacement si

des réparations sont nécessaires.

Il importe d'user de prudence lorsque l'appareil est installé

ou déplacé afin de prévenir l'endommagement du cordon

d'alimentation.

Si le lave-vaisselle que vous avez reçu est endommagé,

communiquez immédiatement avec votre détaillant ou

l’entrepreneur en construction.

Accessoires facultatifs – Reportez-vous au Manuel d’utilisation

pour connaître les ensembles pour panneau décoratif

personnalisé offerts.

Votre lave-vaisselle est un appareil qui chauffe l’eau.

VEUILLEZ LIRE ATTENTIVEMENT

CONSERVER CES DIRECTIVES

AVANT DE COMMENCER

Veuillez lire attentivement toutes les directives

qui suivent.

• Pour réduire les risques de choc électrique, d’incendie

ou de blessures, l’installateur doit s’assurer que le lave-

vaisselle est complètement encastré au moment de

l’installation.

• POUR VOTRE SÉCURITÉ PERSONNELLE: Enlevez

le fusible ou déclenchez le disjoncteur au panneau de

distribution principal avant de commencer l’installation.

N’utilisez pas une rallonge électrique ou un adaptateur

de fiche avec cet appareil.

• Un branchement inadéquat du conducteur de mise à la

terre peut présenter des risques de choc électrique. Si

vous n’êtes pas certain que l’appareil est correctement

mis à la terre, consultez un réparateur ou un électricien

qualifié.

• Si le câblage électrique de la résidence n’est pas

constitué de deux fils plus un fil de mise à la terre,

l’installateur doit installer un fil de mise à la terre. Si le

câblage électrique de la résidence est en aluminium,

utilisez un agent antioxydant et des connecteurs pour

raccords «aluminium-cuivre» homologués UL.

N’enlevez pas la base de bois avant d’être prêt à installer

le lave-vaisselle. Si vous enlevez la base de bois, le lave-

vaisselle pourrait basculer lorsque vous ouvrez la porte.

VÉRIFIEZ LES POINTS SUIVANTS

 La moulure de la cuve ne gêne pas la porte

 Le lave-vaisselle est d'équerre et de niveau par rapport au bas et au haut de

l'ouverture de l'armoire, sans torsion ni déformation de la cuve ou de la porte

 Les quatre (4) pieds reposent fermement sur le plancher

 Le boyau de vidange n'est pas coincé entre le lave-vaisselle et les armoires

ou les murs adjacents

 La moulure de cuve repose entièrement contre le bord de la cuve

ARRÊT

AVERTISSEMENT

ATTENTION

OUTILS NÉCESSAIRES:

• Tournevis cruciforme

• Tournevis à douille de 5/16 po et 1/4 po

• Clé à molette de 15 cm (6 po)

• Niveau

• Équerre de menuisier

• Ruban à mesurer

• Lunettes de sécurité

• Lampe de poche

• Seau pour attraper l’eau lors de la purge du tuyau

• Douille de 15/16 po (optionnelle pour

la dépose de la palette)

• Gants

• Pince

Pour une nouvelle installation:

• Coupe-tube

• Perceuse et mèches appropriées

• Jeu de scie-cloche

MATÉRIAUX NÉCESSAIRES:

• 90°, bague et écrou à compression (boyau avec filetage interne

19,1 mm [3/4 po] à une extrémité et de dimension adaptée à

la conduite d’alimentation à l’autre extrémité)

• Connecteurs vissables homologués UL (3)

• Ruban-cache

Pour une nouvelle installation:

• Coupure anti-refoulement pour le boyau de vidange, si nécessaire

• Raccord en T pour la plomberie de la résidence, s’il y a lieu

•

Câble électrique ou Trousse de cordon d’alimentation

WX09X70910 (5,4 pi) ou WX09X70911 (7,9 pi) en fonction de

votre installation.

• Colliers à vis sans fin

• Bague anti-traction pour le raccordement électrique

• Robinet d’arrêt (recommandé)

• Conduite d’eau chaude – 9,5 mm (3/8 po) minimum, tuyau en

cuivre (incluant la bague et l’écrou à compression) ou la pièce

WX28X326 de GE Appliances, boyau métallique flexible.

• Boyau de vidange de 3,7 m (12 pi) de long WD24X10065,

si nécessaire

PIÈCES FOURNIES DANS

L’EMBALLAGE:

• C

ouvercle de la boîte de jonction et vis à tête hexagonale n° 10

• Collier

• Boyau de vidange (147 cm/58 po de long)

• Support de tuyau de vidange

• 2 Vis à tête hexagonale no 8-18 pour fixer les

supports au cadre de la cuve du lave-vaisselle

• 1 Garniture supérieure (certains modèles)

• 2 Moulures latérales

• 2 Supports de montage pour comptoirs ou

armoires latérales en bois

• 2 Vis à tête spéciale Phillips n° 8-18 x 15,8 mm (5/8 po) pour fixer

le lave-vaisselle au dessous du comptoir ou armoires latérales

• 2 Boutons de bouchon

• Documentation, échantillons et(ou) bons

Préparation pour l’installation

Scie-cloche

Ruban à mesurer

Coupe-tube

Perceuse et

mèches

Tournevis

cruciforme

Douille de 15/16

Tournevis à douille

de 5/16 po et 1/4 po

Clé à molette de

15 cm (6 po)

Seau

Lampe de poche

Gants

Équerre de

menuisier

Lunettes de sécurité

Niveau

Boyau de vidange

Vis à tête spéciale

Phillips n° 8

de 15,8 mm (5/8 po)

de long

Vis à tête

hexagonale n° 10

de 12,7 mm (1/2

po) de long pour

boîte de jonction

Collier

Couvercle de la

boîte de jonction

et vis à tête

hexagonale n° 10

Supports de

montage

Support de tuyau

de vidange

Vis à tête hexagonale

n° 8 pour support de

montage

Documentation

Garniture (supérieure)

(certains modèles)

Moulures latérales

Coupure anti-

refoulement

Bague

anti-traction

Boyau de

vidange facultatif

WD24X10065

Colliers à vis

sans fin

Raccord

en T

Câble électrique (ou

cordon d’alimentation,

s’il y a lieu)

Connecteurs

vissables (3)

Robinet

d’arrêt

Coude de 90°

Conduite d’eau

chaude

Pince

Raccord pour

boyau de vidange

facultatif

Boutons de

bouchon

Ruban-cache

PRÉPARATION DE L’OUVERTURE

DANS LES ARMOIRES

• L’ouverture dans les armoires doit mesurer au moins 61,0 cm (24

po) de largeur et de profondeur, et environ 87,6 cm (34-1/2 po)

de hauteur à partir du plancher jusqu’au-dessous du comptoir.

• Le lave-vaisselle doit être installé de façon à ce que le boyau

de vidange mesure au maximum 3.66 mètres (12 pieds) pour

assurer une vidange adéquate.

• Le dessus, les côtés et l’arrière du lave-vaisselle doivent être

complètement dissimulés à l’intérieur de l’ouverture. Le lave-vaisselle

ne doit soutenir aucune partie de la structure des armoires.

DÉGAGEMENTS:

• Dans le cas d’une installation dans un coin, veuillez prévoir

un dégagement d’au moins 5,1 cm (2 po) entre le lave-

vaisselle et les armoires, le mur ou un électroménager

adjacent. Veuillez prévoir un dégagement d’au moins 65 cm

(25-1/2 po) à l’avant du lave-vaisselle pour l’ouverture de la

porte. Reportez-vous à la Figure B.

Préparation pour l’installation

Figure A

33-1/2 po to 34-3/4

po du dessous

du comptoir au

plancher

Le mur du fond

doit être exempt

de tuyaux ou

de fils

La partie ombrée est

réservée à la plomberie et

à l’électricité Armoires à

l’équerre et

d’aplomb

61,0 cm

(24 po) min.

15,2 cm (6 po)

61,0 cm

(24 po) min.

10,1 cm

(4 po)

Clearance for Door

Opening 2" Minimum

Countertop

Dishwasher

28-3/8"

Comptoir

Lave-vaisselle

5,1 cm (2 po) minimum

pour l’ouverture de la porte

65 cm (25-1/2 po)

Figure B

EXIGENCES RELATIVES AU

SYSTÈME DE VIDANGE

• Veuillez observer les ordonnances et les codes locaux en vigueur.

• Le boyau de vidange doit avoir une longueur maximale de 3.66

mètres (12 pieds).

• Le boyau de vidange ne doit pas être raccordé à une hauteur

dépassant 1,8 m (72 po) au-dessus du bas du lave-vaisselle.

REMARQUE: Il faut installer une coupure anti-refoulement si le

raccord au broyeur à déchets ou au raccord en T se trouve à moins

de 46 cm (18 po) au-dessus du plancher afin d’éviter un siphonage.

CHOIX DE LA MÉTHODE DE VIDANGE

Le type d’installation de vidange dépend des conditions suivantes.

• Les ordonnances ou codes locaux en vigueur exigent-ils une

coupure anti-refoulement?

• Le raccord T se trouve-t-il à moins de 46cm (18po) du plancher?

Si vous répondez OUI à l’une ou l’autre de ces

questions, vous DEVEZ utiliser la méthode n° 1.

• Si vous répondez NON, vous pouvez employer l’une ou l’autre

des méthodes.

PRÉPARATION DES ARMOIRES

• Percez un trou de 3,8 cm (1-1/2 po) de diamètre dans la paroi de

l’armoire qui se trouve dans la partie ombrée de la Figure A pour

le boyau de vidange. Assurez-vous que l’orifice ne présente pas

d’arêtes vives.

IMPORTANT – Lorsque vous

branchez le boyau de vidange à un

broyeur à déchets, assurez-vous d’enlever

le bouchon de vidange. LE LAVE-

VAISSELLE NE POURRA PAS SE VIDER

SI VOUS LAISSEZ LE BOUCHON EN PLACE.

Méthode n° 1 – Coupure anti-refoulement avec raccord en

T ou broyeur à déchets

Il faut installer une coupure anti-refoulement lorsqu’elle est exi-

gée par les ordonnances et les codes locaux en vigueur. Cette

coupure anti-refoulement doit être installée conformément aux

directives données par le fabricant.

Méthode n° 2 – Boucle de vidange élevée avec raccord en

T ou broyeur à déchets

Conseil: Pour éviter des frais de réparation inutiles.

Assurez-vous d’enlever le bouchon de vidange du broyeur à

déchets avant d’y brancher le boyau de vidange du lave-vaisselle.

Remove

Drain

Plug

Enlevez le

bouchon

de vidange

Pour réduire les risques de choc électrique, d’incendie

ou de blessures, l’installateur doit s’assurer que le

lave-vaisselle est complètement encastré au moment

de l’installation.

AVERTISSEMENT

Figure C

Figure D

18"

.Min

32"

Min.

18".Min

32"

Min.

Crochet pour boyau de vidange

46 cm

(18 po) min.

82 cm

(32 po)

min.

Crochet pour boyau

de vidange

46 cm

(18 po) min.

82 cm

(32 po)

min.

PRÉPARATION DU CÂBLAGE

ÉLECTRIQUE

Alimentation électrique

• Cet appareil doit être alimenté par un courant de 120 V et

60 Hz, et branché à un circuit individuel correctement

mis à la terre et protégé par un disjoncteur de 15 ou 20

ampères ou un fusible temporisé.

• Le câble électrique doit posséder deux fils, plus un fil de

mise à la terre, et résister à une température nominale de

75 °C (167 °F).

• Si votre alimentation électrique ne répond pas à ces

exigences, appelez un électricien agréé avant de

poursuivre l’installation.

Mise à la terre – Branchement permanent

Cet appareil doit être branché à un réseau électrique

permanent mis à la terre. Sinon, il faut installer un

conducteur de mise à la terre avec les conducteurs du

circuit et le brancher à la borne de mise à la terre du

réseau ou au fil de mise à la terre de l’appareil.

Mise à la terre – Modèles dotés d’un cordon

d’alimentation

Cet appareil doit être mis à la terre. En cas de mauvais

fonctionnement ou de défaillance, la mise à la terre réduira

les risques de choc électrique en fournissant au courant

électrique un circuit de moindre résistance. Cet appareil est

doté d’un cordon d’alimentation possédant un conducteur

de mise à la terre et une fiche de mise à la terre. La fiche

doit être branchée dans une mise appropriée, installée et

mise à la terre en conformité avec tous les codes locaux et

ordonnances en vigueur.

Dans le cas des modèles dotés d’un cordon

d’alimentation:

Ne modifiez pas la fiche fournie avec l’appareil; si vous ne

pouvez pas la brancher dans la prise de courant, faites

installer une prise de courant appropriée par un technicien

qualifié.

Préparation des armoires et cheminement des ls

• Les ls peuvent entrer dans l’ouverture du côté droit, du

côté gauche, de l’arrière ou du plancher dans la partie

ombrée de la Figure E et de la Figure A.

• Percez un trou de 3,8 cm (1-1/2 po) de diamètre au

maximum pour le passage du câble électrique. Le bord du

trou doit être lisse et arrondi. Les ls électriques pour le

branchement permanent peuvent passer par le même trou

que le boyau de vidange et la conduite d’eau chaude, si

c’est plus pratique. Si le trou est pratiqué dans une paroi

en métal, les bords de l’orifice doivent être recouverts d’un

passe-ls pour protéger les ls.

REMARQUE: Le cordon d’alimentation doté d’une fiche

doit passer par un autre trou dans l’armoire.

Branchement électrique du lave-vaisselle

Le branchement électrique s’effectue du côté avant droit du

lave-vaisselle.

• Dans le cas d’un branchement permanent, le câble doit

être acheminé de la façon indiquée à la Figure E. Le câble

doit avoir une longueur minimale de 61 cm (24 po) à partir

du mur arrière.

• Dans le cas d’un branchement avec un cordon

d’alimentation, installez une prise de courant mise à la

terre à trois broches sur la paroi de l’armoire adjacente,

entre 15 cm (6 po) et 46 cm (18 po) de l’ouverture, et entre

15 cm (6 po) et 46 cm (18 po) du plancher.

• Utilisez uniquement WX09X70910 ou WX09X70911

Trousse de cordon d’alimentation pour lave-vaisselle.

Préparation pour l’installation

Figure E

Zone pour

la prise de

courant

Autre emplacement

possible pour la prise

de courant dans une

armoire adjacente

46 cm (18 po)

46 cm

(18 po)

15 cm (6 po) 15 cm

(6 po)

Trou de 3,8 cm

(1-1/2 po) de dia.

(max.)

7,6 cm (3 po)

des armoires

61 cm (24

po) du mur

Mise à la terre

Noir Blanc

POUR VOTRE SÉCURITÉ PERSONNELLE: Enlevez

le fusible ou déclenchez le disjoncteur au panneau

de distribution principal avant de commencer

l’installation. N’utilisez pas une rallonge électrique ou

un adaptateur de fiche avec cet appareil.

AVERTISSEMENT

Un branchement inadéquat du conducteur de

mise à la terre peut présenter des risques de choc

électrique. Si vous n’êtes pas certain que l’appareil est

correctement mis à la terre, consultez un réparateur

ou un électricien qualifié.

AVERTISSEMENT

Préparation pour l’installation

PRÉPARATION DE

L’ALIMENTATION EN

EAU CHAUDE

REMARQUE: GE Appliances recommande l’utilisation

d’un tuyau en cuivre pour la conduite d’alimentation en

eau, mais vous pouvez choisir un boyau flexible tressé no

WX28X326 de GE Appliances.

• La conduite d’alimentation en eau (tuyau de cuivre de

9,5 mm [3/8 po] ou boyau flexible tressé) peut entrer du

côté gauche, du côté droit, de l’arrière ou du plancher

dans la partie ombrée indiquée dans la Figure F.

• La conduite d’alimentation en eau doit passer dans

le même trou que le câble électrique et le boyau de

vidange. Ou vous pouvez percer un trou supplémentaire

de 3,8 cm (1-1/2 po) de diamètre pour le passage de

la conduite d’eau. Si l’appareil est doté d’un cordon

d’alimentation pourvu d’une fiche, la conduite d’eau

chaude ne doit pas passer par le même trou que le

cordon d’alimentation.

Raccordement de la conduite d’eau

chaude

• Si vous utilisez un boyau flexible tressé, étiquetez le

boyau et indiquez la date d’installation à des fins de

référence. Les boyaux flexibles, coudes et joints tressés

doivent être remplacés dans 5 ans.

• Coupez l’alimentation en eau.

• Installez un robinet d’arrêt à un endroit accessible, par

exemple sous l’évier. (Cette installation est facultative,

mais fortement recommandée, et peut même être

exigée

par les codes locaux en vigueur.)

• Le raccordement de la conduite d’eau s’effectue du côté

gauche du lave-vaisselle. Installez la conduite d’eau

chaude en utilisant un tuyau en cuivre de 9,5 mm (3/8

po) ou plus ou boyau flexible tressé. Acheminez la

conduite d’eau de la façon indiquée dans la Figure F et

amenez-la vers l’avant à au moins 48,2 cm (19 po) du

mur arrière.

• Réglez le chauffe-eau à une température variant entre

49 °C (120 °F) et 65 °C (140 °F).

• Rincez la conduite d’eau pour éliminer tous les débris.

Recueillez l’eau et les débris à l’aide d’un seau.

• La pression de la conduite d’alimentation en eau

chaude doit varier entre 1,4 bar (20 lb/po²) et 8,3 bars

(120 lb/po²).

Tournez la page pour commencer

l’installation du lave-vaisselle.

Figure F

Trou de

3,8 cm

(1-1/2 po)

de dia.

10,1 cm

(4 po)

15,2 cm

(6 po)

Robinet

d’arrêt

Eau

chaude

5,1 cm

(2 po) de

l’armoire 48,2 cm (19 po)

du mur arrière

Devant des

armoires

5,1 cm (2 po)

du plancher

N’enlevez pas la base de bois avant d’être prêt à

installer le lave-vaisselle. Si vous enlevez la base de

bois, le lave-vaisselle pourrait basculer lorsque vous

ouvrez la porte.

ATTENTION

Installation du lave-vaisselle

ENLÈVEMENT DU

PANNEAU INFÉRIEUR

• Enlevez les deux vis du panneau inférieur, ainsi que

le panneau inférieur. Mettez-les de côté pour les

réutiliser à l’étape 23.

ENLÈVEMENT DE

LA BASE DE BOIS,

INSTALLATION DES

PIEDS DE NIVELLEMENT

IMPORTANT – Ne frappez pas sur la base de bois pour

l’enlever! Vous endommagerez ainsi l’appareil.

• Amenez le lave-vaisselle à proximité de son

emplacement définitif et couchez-le sur le dos.

REMARQUE : Ne placez pas le lave-vaisselle sur un de

ses côtés.

• Enlevez les quatre pieds de nivellement sous la base de

bois à l’aide d’une clé à douille de 23,8 cm (15/16 po).

• Retirez la base.

• Remettez en place les pieds de nivellement sur le

lave-vaisselle, à 1,27 cm (1/2 po) environ du cadre,

comme indiqué dans l’illustration.

REMARQUE : Certains modèles sont équipés de

roulettes de nivelage arrière réglables ne nécessitant pas

l’installation de 2 pattes de nivelage arrière réglables.

PRÉPARATION

Prenez les pièces fournies dans l’emballage et mettez-les

de côté:

• Ensemble de vis

• Couvercle de la boîte de jonction

• Boyau de vidange et collier

• Supports de montage

• Moulures (certains modèles)

• Crochet pour boyau de vidange

• Manuel d’utilisation

• Échantillons et(ou) bons

ÉTAPE 1

VÉRIFICATION DE

L’ÉQUILIBRE DE LA PORTE

REMARQUE : Si vous

installez un panneau

personnalisé (offert sur

certains modèles), veuillez

suivre les instructions

fournies avec la trousse

du panneau personnalisé

WD35X20417.

• Sans enlever la base de

bois du lave-vaisselle,

vérifiez l’équilibre de la

porte en l’ouvrant et en

la fermant.

• La porte est

correctement équilibrée

si, étant ouverte, elle se

referme d’elle-même à l’intérieur de 20° de la verticale,

reste en position de 20° à 70°, et s’ouvre entièrement

au-delà de 70°.

• Si nécessaire, augmentez ou diminuez la tension, tel

qu’illustré. Certains modèles sont munis de 2 ressorts

d’un côté et d’un ressort de l’autre. Fermez la porte et

ajustez les ressorts pour rétablir l’équilibre de la porte.

Conseil: Pour que la porte ouvre et se ferme

facilement.Vérifiez la porte en l’ouvrant et en la fermant.

Si elle n’ouvre pas facilement ou s’ouvre trop rapidement,

vérifiez la disposition du câble du ressort. Le câble est

retenu en place par des «épaulements» sur la poulie.

Assurez-vous que le câble est bien installé sur les

épaulements de la poulie comme indiqué.

Figure G

La porte se

referme

La porte reste

en position de

20° à 70° La porte

Vue latérale

au-delà de 70°

s'ouvre entièrement

àl'intérieur

de 20°

Approx.

1/8"

Figure I

1,27 cm (1/2

po) approx

Enlevez

les deux vis du

panneau inférieur

Panneau inférieur

Figure J

Side View

Custom

door

panel

Spring

hooked

to hole

inside rail

NOTE: The number of

springs, on each side,

will vary by model.

Front ViewMake sure pully cables are within

pulley shoulders

Vue latérale

Figure H

Augmentation

la tension

Diminution

de la tension

Ressort

accroché

dans le trou

à l’intérieur

du rail basal

S'assurer que le

câble de poulie

se trouve entre

les épaulements

de la poulie

Vue avant

Panneau

personnalisé

REMARQUE : Le

nombre de ressorts,

de chaque côté, varie

selon le modèle.

Vue de l'intérieur

ÉTAPE 2

ÉTAPE 3

ÉTAPE 4

POSITIONNEMENT DE

LA CONDUITE D’EAU

ET DE L’ALIMENTATION

ÉLECTRIQUE

• Positionnez la conduite d’alimentation en eau et le câblage

de la résidence sur le plancher de l’ouverture afin qu’ils

n’entrent pas en contact avec la base du lave-vaisselle et les

pièces sous l’appareil.

INSERTION DU BOYAU DE

VIDANGE DANS L’ORIFICE

DE L’ARMOIRE

• Placez le lave-vaisselle vis-à-vis de l’ouverture dans les armoires.

Insérez le boyau de vidange dans l’orifice que vous avez

précédemment percé dans la paroi des armoires. Si l’appareil

est doté d’un cordon d’alimentation, faites passer l’extrémité du

cordon dans un l’ouverture dans les armoires distinct.

Conseil: Pour éviter des frais de réparation inutiles pour

des problèmes de remplissage, de vidange ou de bruit.

Placez la conduite d’eau et le câble électrique de manière à ce

qu’ils n’entrent pas en contact avec quoi que ce soit à l’arrière

ou en dessous du lave-vaisselle.

Installation du lave-vaisselle

SI NÉCESSAIRE, RETRAIT

DU PAN PROTÈGE-PLANCHER

(certains modèles)

• Débranchez les fils du détecteur

de fuites. (sur certains modèles).

• Tirez le pan protège-plancher

vers l’avant et glissez-le depuis

le dessous du lave-vaisselle.

• Mettez-le de côté pour le réutiliser

à l’étape 21.

INSTALLATION DU COUDE

DE 90°

• Vissez le coude de 90° dans

l’électrovanne. Assurez-vous

que le joint d’étanchéité en

caoutchouc se situe entre

l’électrovanne et le coude.

• Ne serrez pas le coude de

façon excessive; le support

de l’électrovanne pourrait

se déformer ou le raccord

de l’électrovanne pourrait se

casser.

• Tournez l’extrémité du

coude pour qu’il pointe vers

l’arrière du lave-vaisselle.

RACCORDEMENT DU

BOYAU DE VIDANGE À LA

BOUCLE DE VIDANGE

Raccordez l’extrémité de la boucle de vidange au boyau

de vidange à l’aide du collier de serrage à vis sans fin,

comme illustré.

REMARQUE : La boucle de vidange élevée sur le côté de

la baignoire est conçue pour améliorer les performances

de lavage. Ne retirez pas du côté de la baignoire.

Figure N

Figure O

Conduite

d’alimentation

en eau

10,1 cm

(4 po)

10,1 cm

(4 po)

15,2 cm

(6 po)

15,2 cm

(6 po)

Alimentation

électrique

de la résidence

Pincer le haut du connecteur

pour libérer la pince à ressort

Figure L

Pan

Protège-plancher

Détecteur de

fuites

Figure P

Alimentation

électrique de

la résidence Cordon

d’alimentation

(si utilisé) Boyau

vidange

Conduite

d’eau

Isolant

Assurez-vous que le boyau de

vidange n'est ni tordu ni coincé

Longueur maximale

du boyau de vidange:

4.57 m (15 pi)

Ne débranchez ni ne retirez la

boucle de vidange haute du côté

gauche du lave-vaisselle

ÉTAPE 6

ÉTAPE 5

ÉTAPE 7

ÉTAPE 8

ÉTAPE 9

Figure M

Support

l’électrovanne

Boyau de

remplissage

Devant du lave-vaisselle

Coude de 90°

Installation du lave-vaisselle

INSTALLATION DES

SUPPORTS DE MONTAGE

Vous aurez besoin des supports de montage et de deux

(2) vis à tête hexagonale no 8 mises de côté à l’étape 1.

Vous devez poser les supports de montage sur le dessus

ou les côtés du cadre de la cuve du lave-vaisselle avant

de glisser le lave-vaisselle en place sous le comptoir. Ce

lave-vaisselle est adapté à une installation complètement

encastrable dans une ouverture de 61 cm (24 po) de

profondeur. Les supports de montage possèdent plusieurs

options de fixation afin de répondre à plusieurs types de

constructions d’armoires.

Posez les supports de montage sur le dessus

si le dessous du comptoir est en bois ou un

matériau similaire qui accepte les vis :

IMPORTANT - Après installation des supports et avant de

fermer la porte du lave-vaisselle, ajustez les supports en

les pliant de façon à ce qu’ils ne soient pas en contact avec

le haut de la porte du lave-vaisselle et ne causent pas de

dommage.

• Si vous installez le lave-vaisselle sous un comptoir dont

la profondeur est plus courte, il est possible que les

supports pour le comptoir dépasse à l’avant du comptoir.

Si c’est le cas, supprimez la longueur excédentaire en

courbant à répétition les supports vis-à-vis de l’encoche

avant seulement, jusqu’à la cassure.

Cadre de la

cuve du lave-

vaisselle

Vis de

support

no° 8

Support

Courber et casser ici

après l'installation si

le comptoir présente

un léger surplomb

Montage sur le dessus

Figure S

INSTLLATION DU

LAVE-VAISSELLE DANS

SON EMPLACEMENT

DÉFINITIF

• Vérifiez l’isolant de la cuve, s’il y a lieu, pour vous

assurer qu’il enveloppe complètement la cuve. L’isolant

ne doit pas «retrousser» ou entrer en contact avec les

ressorts de la porte. Si l’isolant est «déplacé» ou entre

en contact avec les ressorts, replacez-le correctement

avant de faire glisser l’appareil dans son emplacement

définitif.

• Faites glisser le lave-vaisselle dans son emplacement

définitif en poussant sur les côtés du panneau de

la porte. Abstenez-vous de pousser ou tirer la porte

en position fermée ou partiellement ouverte lors du

déplacement du lave-vaisselle. Ne poussez pas sur le

centre du panneau avec votre genou. Vous pourriez

endommager le panneau. Avant de fixer le lave-vaisselle

sur l’armoire, assurez-vous qu’il est placé d’équerre

dans l’ouverture, aussi bien dans sa partie inférieure que

supérieure.

IMPORTANT – Avant d’ouvrir la porte du lave-vaisselle,

assurez-vous que les bords du panneau de porte du

lave-vaisselle sont en retrait par rapport au devant des

armoires adjacentes, et non pas appuyés contre le devant

des armoires. Reportez-vous à la Figure U. Si vous

ouvrez la porte du lave-vaisselle et que le bord de la porte

est appuyé contre le devant des armoires, vous pourriez

endommager la porte du lave-vaisselle et les armoires.

ÉTAPE 12

INSTALLATION DES

SUPPORTS DE MONTAGE

(SUITE)

Posez les supports de montage sur les côtés si

le comptoir est en granite ou un matériau similaire

qui n’accepte pas les vis à bois :

• Cassez la partie avant de la languette à l’aide de pince à

l’endroit indiqué, avant la fixation sur le lave-vaisselle.

• Placez le support latéral gauche tel qu’indiqué. Faites de

même avec le support droit.

Figure T Support

Cadre de la cuve

du lave-vaisselle

Vis de support

no° 8

Montage latéral

Courber et

casser ici le

cas échéant

Veillez à ce que les vis

de montage n’abîment

pas les armoires

Ne coincez pas

les fils du loquet

en insérant la

vis de support

no 8

Moulure de

cuve

ÉTAPE 12

ÉTAPE 13

Installation du lave-vaisselle

FIXATION DU LAVE-

VAISSELLE AU-DESSOUS

DU COMPTOIR OU AUX

CÔTÉS DES ARMOIRES

Au cours de cette étape, vous aurez besoin des deux vis à

tête spéciale Phillips mises de côté à l’étape 1.

Le lave-vaisselle doit être fixé au dessous du comptoir ou aux

côtés des armoires. Lorsque le dessous du comptoir est en

bois, utilisez la méthode n° 1. Lorsque le dessous du comptoir

est fabriqué à l’aide d’un matériau qui n’accepte pas les vis à

bois, par exemple en granite, utilisez la méthode n° 2.

IMPORTANT– Pour éviter tout dommage au panneau de la

porte et au tableau de commande, il faut que le lave-vaisselle

soit installé de manière que le panneau avant et le tableau

de commande n’entrent pas en contact avec les armoires

adjacentes ou le comptoir. Vissez les vis complètement

et bien droites. Les têtes de vis qui dépassent pourraient

égratigner le panneau de porte ou le tableau de commande

et créer de l’interférence lors de l’ouverture de la porte.

Méthode n° 1

Fixation du lave-vaisselle au dessous d’un comptoir

en bois.

• Revérifiez l’alignement du lave-vaisselle dans l’ouverture des

armoires. Reportez-vous aux étapes 13 et 14. Le panneau

de porte et(ou) le tableau de commande ne doivent pas

entrer en contact avec les armoires ou le comptoir.

• Fixez le lave-vaisselle au dessous du comptoir à l’aide

des deux vis à tête spéciale Phillips. Reportez-vous à

la figure. Assurez-vous de visser complètement les vis

bien droites afin que les têtes soient affleurantes pour ne

pas endommager le panneau.

Méthode n° 2

Fixation du lave-vaisselle aux côtés des armoires.

• Revérifiez l’alignement du lave-vaisselle dans l’ouverture des

armoires. Reportez-vous aux étapes 13 et 14. Le panneau

de porte et(ou) le tableau de commande ne doivent pas

entrer en contact avec les armoires ou le comptoir.

• Retirez les bouchons. Conservez-les.

• Fixez le lave-vaisselle au dessous du comptoir à l’aide

des deux vis à tête spéciale Phillips. Reportez-vous à la

Figure X. Assurez-vous de visser complètement les vis

bien droites afin que les têtes soient affleurantes pour

ne pas endommager le panneau.

• Installez les boutons de bouchon sur le côté de la cuve

dans les trous prévus à cet eet.

RACCORDEMENT DE

L’ALIMENTATION EN EAU

Raccordez la conduite d’alimentation en eau au coude

de 90°.

Si vous décidez de faire le raccordement avec un

boyau exible tressé :

• Fixez le coude de 90° avec une clé à molette

ISi vous décidez de faire le raccordement avec un

tuyau en cuivre :

• Glissez l’écrou à compression puis la bague d’extrémité

à l’extrémité de la conduite d’alimentation en eau.

• Insérez la conduite d’alimentation en eau dans le coude

de 90°.

• Glissez la bague d’extrémité contre le coude et fixez

avec l’écrou à compression.

IMPORTANT – Assurez-vous que les ressorts et(ou)

les câbles des ressorts de la porte n’entrent pas en

contact avec le boyau de remplissage ou la conduite

d’alimentation en eau. Pour vérifier, ouvrez et refermez la

porte. Déplacez la conduite d’alimentation en eau ou pliez

légèrement le support de l’électrovanne si vous entendez

un bruit de frottement ou s’il y a de l’interférence lors de

l’ouverture de la porte.

Supports Comptoir en bois

Supports latéraux

Bouchons

Vis Vis

Comptoir de surface solide

Figure X

Figure Y

Écrou à

compression

Bague

Coude de 90° Conduite

d’alimentation en

eau chaude

Côté inférieur gauche

ÉTAPE 15

FIXATION DU LAVE-

VAISSELLE AU-DESSOUS

DU COMPTOIR OU AUX

CÔTÉS DES ARMOIRES

(SUITE)

• Un fois le lave-vaisselle fixé aux armoires ou au comptoir

de cuisine, vérifiez à nouveau qu’il est placé d’équerre

dans l’armoire, aussi bien dans sa partie inférieure que

supérieure. Procédez à un ajustement si nécessaire.

• Assurez-vous que tous les pieds de nivellement

reposent fermement sur le plancher afin de prévenir

le balancement du lave-vaisselle et garantir le bon

fonctionnement de la porte et du loquet.

ÉTAPE 15

ÉTAPE 16

RACCORDEMENT DU

BOYAU DE VIDANGE

(SUITE)

• Branchez le boyau de vidange à la coupure anti-

refoulement, au raccord en T ou au broyeur à déchets

à l’aide de la méthode choisie précédemment. Fixez

solidement le boyau à l’aide d’un collier à vis sans fin.

Méthode n° 1 – Coupure anti-refoulement avec

raccord en T ou broyeur à déchets

Méthode n° 2 – Boucle de vidange élevée avec

raccord en T ou broyeur à déchets

Pour cette méthode, vous aurez besoin du crochet pour

boyau de vidange mis de côté à l’étape 1.

Fixez le boyau de vidange au-dessous du comptoir à

l’aide du crochet fourni.

IMPORTANT – Lorsque vous raccordez le boyau de

vidange à un broyeur à déchets, assurez-vous d’enlever

le bouchon de vidange. LE LAVE-VAISSELLE NE SE

VIDERA PAS SI LE BOUCHON EST LAISSÉ EN PLACE.

Conseil: Pour éviter les frais de réparation inutiles

pour un problème de vidange.

Tirez sur le boyau de vidange par l’ouverture pratiquée

dans les armoires afin d’empêcher le lave-vaisselle

d’écraser ou de plier une longueur excessive de boyau.

Installation du lave-vaisselle

RACCORDEMENT DU

BOYAU DE VIDANGE

L’extrémité moulée du boyau de vidange est conçue pour

s’installer sur l’orifice d’entrée d’un diamètre variant entre

15,8 mm (5/8 po) et 25,4 mm (1 po) de la coupure anti-

refoulement, du raccord en T ou du broyeur à déchets.

• Mesurez le diamètre de l’orifice d’entrée.

• Coupez le raccord du boyau de vidange à l’endroit indiqué,

au besoin, pour qu’il soit bien adapté à l’orifice d’entrée.

• Si vous avez besoin d’un boyau de vidange plus long mais

n’avez pas acheté le boyau de vidange WD24X10065,

ajoutez au boyau de vidange installé à l’usine une longueur

maximale de 167.64 cm (66 po) pour une longueur totale de

3.66 mètres (144 po). Pour ce faire, utilisez un boyau dont le

diamètre intérieur est de 15,8 mm (5/8 po) ou de 21,7 mm

(7/8 po) et un raccord pour relier l’extrémité des deux boyaux.

Fixez le raccord à l’aide de colliers.

REMARQUES :

• LE BOYAU DE VIDANGE NE DOIT PAS ÊTRE

RACCORDÉ À UNE HAUTEUR DÉPASSANT 1,8 m (72

po) AU-DESSUS DU BAS DU LAVE-VAISSELLE.

• POUR UNE VIDANGE ADÉQUATE DE L’APPAREIL,

LA LONGUEUR TOTALE DU BOYAU DE VIDANGE NE

DOIT PAS DÉPASSER 4,57 MÈTRES (15 PIEDS).

Figure Z Ligne de coupe

25,4 mm (1 po)

15,8 mm (5/8 po)

IMPORTANT: Ne coupez pas la partie ondulée du boyau

Figure AB

Installation avec raccord en T Installation avec broyeur

à déchets

Installation avec raccord en T Installation avec broyeur à

déchets

Figure AC

18"

n.Mi

32"

Min.

32"

Min.

18"

.Min

Drain Hose Hanger

Crochet du boyau

de vidange

46 cm

(18 po) min.

46 cm

(18 po) min.

82 cm

(32 po)

min.

82 cm

(32 po)

min.

Remove

Drain

Plug

Enlevez le

bouchon

de vidange

Figure AA

7 2[

2^d_[Ta 7^bT2[P\_

Collier

Raccord

ÉTAPE 17 ÉTAPE 17

Installation du lave-vaisselle

BRANCHEMENT DE

L’ALIMENTATION

ÉLECTRIQUE

Si un cordon d’alimentation pourvu d’une fiche est

déjà installé sur l’appareil, passez à l’étape 19.

Au cours de cette étape, vous aurez besoin du couvercle

de la boîte de jonction et de la vis à tête hexagonale n°

10, mis de côté à l’étape 1.

• Fixez le câblage de la résidence à l’arrière de la boîte

de jonction à l’aide d’une bague anti-traction.

• Repérez les trois (3) fils du lave-vaisselle, (blanc, noir et

vert) avec les bouts dénudés dépassant des cavaliers CA.

Utilisez les capuchons de connexion homologués UL de

taille appropriée pour connecter le fil de terre arrivant au fil

vert, le blanc au blanc et le noir au noir.

• Installez le couvercle de la boîte de jonction à l’aide de la

vis à tête hexagonale n° 10. Assurez-vous que les fils ne

sont pas coincés sous le couvercle.

• Assurez-vous que le couvercle de la boîte de jonction

repose sur le support de montage.

• Si vous utilisez une trousse pour cordon d’alimentation,

utiliser le numéro de partie GE Appliances WX09X70910

ou WX09X70911 et veuillez consulter les instructions

fournies avec la trousse.

Figure AD

REMARQUE : N'enlevez pas le

support de la boîte de jonction.

Cavalier

Support de

la boîte de

jonction

Blanc

Noir

Mise à la

terre (Vert)

Vis de

mise à

la terre

REMARQUE : Toutes les vis et tous les supports et les fils

servant de mise à la terre doivent demeurer intacts.

Si le câblage électrique de la résidence n’est pas

constitué de deux fils plus un fil de mise à la terre,

l’installateur doit installer un fil de mise à la terre. Si le

câblage électrique de la résidence est en aluminium,

utilisez un agent antioxydant et des connecteurs pour

raccords «aluminium-cuivre» homologués UL.

AVERTISSEMENT

ÉTAPE 18

LISTE DE CONTRÔLE

PRÉLIMINAIRE

Passez en revue cette liste après l’installation de

votre lave-vaisselle pour éviter des frais de réparation

inutiles non couverts par votre garantie.

• Assurez-vous que le courant électrique est coupé

à la source.

• Ouvrez la porte du lave-vaisselle et enlevez tout le

matériel d’emballage en carton et en mousse.

• Prenez le Manuel d’utilisation mis de côté à l’étape 1.

• Veuillez lire le Manuel d’utilisation pour vous familiariser

avec le fonctionnement de l’appareil.

• Vérifiez l’ouverture et la fermeture de la porte. Si la

porte n’ouvre pas et ne se ferme pas librement, vérifiez

si le câble du ressort est installé sur la poulie. Si la

porte s’ouvre complètement ou se ferme lorsque vous

la relâchez, réglez la tension du ressort. Reportez-vous

à l’étape 2.

• Assurez-vous que le câblage électrique est bien placé

sous le lave-vaisselle, qu’il n’est pas coincé ou qu’il

n’entre pas en contact avec les ressorts de la porte ou

d’autres pièces de l’appareil. Reportez-vous à l’étape

18.

• Vérifiez si la porte est bien parallèle par rapport à la

cuve. Si la porte frotte sur la cuve, mettez le lave-

vaisselle de niveau. Reportez-vous aux étapes 14.

• Vérifiez si la porte du lave-vaisselle est bien parallèle

par rapport aux armoires. Si la porte frotte contre les

armoires, repositionnez le lave-vaisselle. Reportez-vous

à l’étape 13.

• Assurez-vous que les ressorts de la porte n’entrent pas

en contact avec la conduite d’alimentation, le boyau de

remplissage, le câblage électrique ou toute autre pièce

de l’appareil. Reportez-vous à l’étape 13.

• Assurez-vous que la conduite d’alimentation en eau et

le boyau de vidange ne sont pas pliés ou n’entrent pas

en contact avec d’autres pièces. Tout contact avec le

moteur ou le cadre du lave-vaisselle pourrait provoquer

l’apparition de bruits.

• Ouvrez le robinet d’eau chaude de l’évier et vérifiez

si la température de l’eau varie entre 49 °C (120 °F)

et 60 °C (140 °F). La température de l’eau doit être

d’au moins 49 °C (120 °F) pour assurer une efficacité

de lavage optimale. Reportez-vous à la section

«Préparation de l’alimentation en eau chaude» à la

page 5.

• Versez 1 litre d’eau dans le fond du lave-vaisselle pour

lubrifier le joint de la pompe.

• Ouvrez l’alimentation en eau chaude. Vérifiez s’il y a

des fuites. Serrez les raccords au besoin.

• Enlevez la pellicule protectrice, s’il y a lieu, sur le

tableau de commande et la porte.

• Assurez-vous que la moulure de cuve ne touche pas à

la porte.

ÉTAPE 19

Installation du lave-vaisselle

ESSAI DU LAVE-

VAISSELLE AVEC

DE L’EAU

• Rétablissez l’alimentation électrique ou si l’appareil est

doté d’un cordon d’alimentation, branchez-le dans la

prise de courant murale.

• Sélectionnez un cycle à exécuter et pressez la touche

START (Démarrer).

• Vérifiez que la porte est verrouillée. Le lave-vaisselle

devrait démarrer.

• Assurez-vous que le lave-vaisselle se remplit. Si le

lave-vaisselle ne se remplit pas d’eau, vérifiez si le

robinet de la conduite est ouvert et si le lave-vaisselle

est sous tension.

• Vérifiez s’il y a des fuites sous le lave-vaisselle. Si

tel est le cas, coupez l’alimentation électrique en

déclenchant le disjoncteur, serrez les raccords, puis

rétablissez le courant.

• Vérifiez s’il y a des fuites autour de la porte. Ces

fuites peuvent être causées par le frottement de la

porte du lave-vaisselle contre les armoires adjacentes.

Repositionnez le lave-vaisselle au besoin. Reportez-

vous à l’étape 13.

• Maintenez enfoncée la touche START (Démarrer) .

durant 3 secondes pour annuler le cycle. L’appareil

commencera à se vidanger. Vérifiez le boyau de

vidange. S’il présente des fuites, coupez l’alimentation

électrique en déclenchant le disjoncteur et corrigez

le problème de plomberie, au besoin. Rétablissez le

courant après avoir colmaté la fuite. Reportez-vous

aux étapes 7, 8, 9, 10 et 17.

• Ouvrez la porte du lave-vaisselle et assurez-vous que

la majeure partie de l’eau a été vidangée. Si l’appareil

ne s’est pas vidé, assurez-vous que le bouchon de

vidange du broyeur à déchets a été enlevé et(ou) que

la coupure anti-refoulement est exempte de débris.

Vérifiez également le boyau de vidange pour vous

assurer qu’il n’est pas coincé en dessous ou à l’arrière

du lave-vaisselle. Reportez-vous à l’étape 17.

• Appuyez sur la touche START (Démarrer) une fois de

plus et lancer le lave-vaisselle dans un autre cycle.

Vérifiez l’absence de fuites et apportez des correctifs si

nécessaire.

• Répétez ces étapes que nécessaire.

INSTALLATION DU PAN

PROTÈGE-PLANCHER

(certains modèles)

• Glissez le pan protège-plancher sous le lave-vaisselle

jusqu’à ce que ses encoches de blocage latérales soient

près de s’enclencher dans les languettes de montage

latérales du lave-vaisselle.

• Soulevez le pan jusqu’à ce que ses encoches de blocage

touchent les languettes de montage et repoussez le pan

pour les enclencher.

• Une fois l’enclenchement réussi, le dessus des encoches

de blocage se trouvera au-dessus des languettes de

montage.

• Branchez le connecteur du détecteur de fuite sur le

détecteur de fuite (certains modèles).

Pan

Protège-plancher

Figure AE

Pan Protège-plancher

Avant

Arrière

Languette de

montage

Deux de

chaque côté du

lave-vaisselle

Encoches de blocage

Deux de chaque

côté du pan protège-

plancher

Détecteur de fuite

(certains modèles)

Encoche

de blocage

Languette

de montage

ÉTAPE 20 ÉTAPE 21

MISE EN PLACE DE

L’ISOLANT ACOUSTIQUE

(certains modèles)

• Situez l’ensemble d’insonorisation inférieur à l’intérieur

du lave-vaisselle.

• Placer les pièces à la verticale comme illustré.

• Repérer la boîte de commande.

• Pousser le matériau la partie du bloc sous le lave-

vaisselle jusqu’à ce se trouve sous la boîte de

commande.

• Poussez la partie panneau sur le devant du bloc.

• Rentrer les côtés du panneau frontal derrière les trous de

vis de fixation du coup-de-pied.

Installation du lave-vaisselle

RÉINSTALLATION DU

PANNEAU INFÉRIEUR

• Appuyez le panneau inférieur contre les pieds de

nivellement du lave-vaisselle.

• Alignez le panneau inférieur par rapport au bas de la

porte et assurez-vous qu’il repose sur le plancher.

• Insérez et serrez les deux vis de fixation du panneau

inférieur. Le panneau inférieur doit demeurer en contact

avec le plancher.

Conseil: Pour atténuer le bruit provenant du dessous

du lave-vaisselle. Assurez-vous que le panneau

inférieur repose sur le plancher.

Figure AJ

Panneau inférieur

Vis de fixation

DOCUMENTATION

• Laissez le Manuel d’utilisation, les directives d’installation,

les échantillons et(ou) les bons au consommateur.

VÉRIFIEZ LES POINTS

SUIVANTS

• La moulure de la cuve ne gêne pas la porte

• Le lave-vaisselle est d’équerre et de niveau par rapport

au bas et au haut de l’ouverture de l’armoire, sans

torsion ni déformation de la cuve ou de la porte

• Les quatre (4) pieds reposent fermement sur le plancher

• Le boyau de vidange n’est pas coincé entre le lave-vaisselle et les

armoires ou les murs adjacents

• La moulure de cuve repose entièrement contre le bord de

la cuve

Figure AH

Pousser les côtés du matériau insonorisant derrière

les trous de vis de xation du coup-de-pied.

(certains modèles)

Boîte de commande

Figure AG

Panneau

inférieur Matériau Bloc

(Sur certains

modèles.)

La porte du

lave-vaisselle

Figure AF

MISE EN PLACE DE

L’ISOLANT ACOUSTIQUE

(certains modèles)

(SUITE)

• Ouvrir la porte complètement ; si elle ne reste pas

totalement ouverte, ajuster le panneau d’isolant.

• Alignez les trous de vis avec les trous de vis situées sur

les pieds de nivellement de l’appareil.

• Assurez-vous que l’évent de ventilation n’est pas obstrué

par l’isolant.

Ouverture de l’évent

L’emplacement et l’apparence peuvent être différents

ÉTAPE 22 ÉTAPE 22

ÉTAPE 23

ÉTAPE 24

ÉTAPE 25

Instrucciones de Instalación

Lavavajillas Incorporado

Ante cualquier duda, comuníquese GE Appliances al 800.GE.CARES (800.432.2737) o

visite nuestro sitio web en: GEAppliances.com.

PARA SU SEGURIDAD

Lea y cumpla con todas las ADVERTENCIAS y

PRECAUCIONES que guran en estas instrucciones.

Al realizar las instalaciones descriptas en este manual,

se deberán usar guantes, anteojos o gafas de seguridad.

IMPORTANTE – Cumpla con todos los códigos y

ordenanzas gubernamentales

• Nota para el Instalador – Asegúrese de entregar estas

instrucciones al consumidor y al inspector local.

• Nota para el Consumidor – Guarde estas instrucciones

con su Manual del Propietario para referencia futura.

• Nivel de habilidad – La instalación de este lavavajillas

requiere un nivel básico de habilidades mecánicas,

eléctricas y de plomería. La correcta instalación

del producto es responsabilidad del instalador.

Si se producen fallas en el producto debido a una

instalación inadecuada, la Garantía del Producto de

GE Appliances no cubrirá las mismas. Consulte la

información de la garantía.

• Tiempo de instalación – 1 y 3 horas. Las instalaciones

nuevas requieren más tiempo que las instalaciones de

reemplazo.

IMPORTANTE – El lavavajillas DEBE ser instalado para

permitir el retiro futuro de su ubicación, si se requiere

realizar el servicio técnico.

Se deberá tener cuidado cuando el electrodoméstico sea

instalado o retirado, a fin de reducir la posibilidad de daños

sobre el cable de suministro eléctrico.

Si el lavavajillas que recibió está dañado, se debería

comunicar de inmediato con su vendedor o fabricante.

Accesorios Opcionales – Para consultar sobre disponibilidad de

kits de paneles personalizados, consulte el Manual del Propietario.

Su lavavajillas es un electrodoméstico donde se calienta agua.

LEA DETENIDAMENTE

CONSERVE ESTAS INSTRUCCIONES

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y

atentamente.

ALTO

• Para reducir el riesgo de descarga eléctrica, incendio

o lesiones a personas, el instalador debe asegurarse

de que el lavaplatos esté completamente cerrado en el

momento de la instalación.

• PARA SEGURIDAD PERSONAL: Quite el fusible o

abra el interruptor de circuitos antes de comenzar

la instalación. No utilice un cable de extensión o un

enchufe adaptador con este artefacto.

• La conexión inadecuada del conductor de conexión a

tierra del equipamiento puede provocar un riesgo de

GHVFDUJDHOpFWULFD&RQVXOWHDXQHOHFWULFLVWDFDOL¿FDGR

o representante de servicio técnico si tiene dudas

sobre la correcta conexión a tierra del aparato.

• Si el cableado doméstico no cuenta con un cable de 2

hilos con conexión a tierra, un instalador debe realizar

una conexión a tierra. Cuando el cableado doméstico

es de aluminio, asegúrese de usar un compuesto

antioxidante y conectores de aluminio a cobre

aprobados por UL.

No quite la base de madera hasta que esté listo para

instalar el lavaplatos. Si se quita la base, el lavaplatos se

volcará cuando se abra la puerta.

CONTROLE LO SIGUIENTE

 (OERUGHGHODWLQDQRLQWHU¿HUHFRQODSXHUWD

 El lavavajillas es cuadrado y está nivelado tanto en la parte superior

como en la inferior de la abertura del gabinete, sin retorcimiento ni

distorsión de la tina o de la puerta

 /DVSDWDVGHOODYDYDMLOODVHVWiQDSR\DGDVGHPDQHUD¿UPHFRQWUDHOVXHOR

 La manguera de drenaje no tiene torceduras entre el lavavajillas y los

gabinetes o paredes adyacentes

 El borde de la tina está completamente apoyado en el reborde de la tina

PRECAUCIÓN

ADVERTENCIA

Destornillador Phillips

Llave de tuercas

de ¼” y de 5/16”

HERRAMIENTAS NECESARIAS:

• Destornillador Phillips

• Llave de tuercas de ¼” y de 5/16”

• Llave ajustable de 6”

• Nivel

• Escuadra de carpintero

• Cinta de medición

• Gafas de seguridad

• Linterna

• Balde para contener el agua al desagotar la línea

• Tomacorriente de 15/16” (opcional para el retiro

de la base)

• Guantes

• Pinzas

Sólo para Instalaciones Nuevas:

• Cortador de tubos

• Taladro y brocas apropiadas

• Equipo de caladora

MATERIALES NECESARIAS:

• Codo de 90º (rosca interna de la manguera de ¾” en un

extremo, y el extremo opuesto coincide con el suministro

de agua) to fit water supply)

• Tuercas de cables (3) de la lista de UL

• Cinta adhesiva (si es aplicable)

Materiales Necesarios para Instalaciones

Nuevas:

• Brecha de aire para la manguera de desagüe, si se requiere

• T de desechos para plomería hogareña, si corresponde

• Cable eléctrico o Kit del cable de corriente WX09X70910 (5,4

pies) o WX09X70911 (7,9 pies) dependiendo de su instalación.

• Clavijas de la manguera de tipo de tornillo

• Amortiguador de refuerzo para la conexión eléctrica

• Válvula de cierre manual (recomendado)

• Línea de Agua Caliente– mínimo de 3/8", tubería de cobre

(incluyendo abrazadera de refuero, tuerca de compresión)

o Pieza de GE Appliances nº , manguera WX28X326

trenzada flexible.

• Manguera de desagüe WD24X10065 (12' de longitud), si

se requiere

PIEZAS SUMINISTRADAS EN

EL PAQUETE DE INSTALACIÓN:

• Tapa de la caja de empalmes y tornillo de cabeza

hexagonal nº 10

• Abrazadera de la manguera

• Manguera de desagüe (aprox. 58" de longitud)

• Sostenedor de la manguera de desagüe

• 2 Tornillos de cabeza hexagonal nº 8-18 para asegurar los

soportes de la estructura de la tubería de la lavadora

• 1 Pieza del borde superior (algunos modelos)

• 2 Piezas del borde lateral

• 2 Soportes de montaje para mesadas de madera o

gabinetes laterales

• 2 Tornillos de cabeza especial Phillips nº 8-18 x 5/8”, para

asegurar el lavavajillas a la parte inferior de la mesada o

a los gabinetes laterales

• Botones del enchufe

• Textos, muestras y/o cupones

Brecha

de aire

Amortiguador

de refuerzo

Equipo de caladora

Manguera de desagüe

(aprox. 58" de

longitud)

Abrazadera de

la manguera

2 Piezas del borde lateral

Tomacorriente

de 15/16”

Balde

Cortador de

tubos

Taladro

y brocas

apropiadas

Linterna

Guantes

Escuadra

carpintero

Llave ajustable

de 6”

Gafas de seguridad

Válvula

de cierre

manual

Cinta de

medición

Sostenedor de la

manguera de desagüe

Tapa de

la caja de

empalmes

#10

Tornillo

de cabeza

hexagonal

nº 10

Optional

12' Drain Hose

WD24X10065

Línea de Agua

Caliente

Clavijas de la

manguera

T de

desechos

Cable eléctrico o cable de

corriente dependiendo de

sus modelos

Tuercas

de cables

Nivel

2 Soportes

de montaje

2 Tornillos de cabeza

especial Phillips nº

8-18 x 5/8”

2 Tornillos de cabeza

hexagonal nº 8-18

Pinzas

Textos

Codo de 90º

Preparación de la Instalación

Sujetador para

manguera de drenaje

opcional

1 Pieza del borde superior

(algunos modelos)

Botones del

enchufe

Cinta

adhesiva

PREPARACIÓN DEL CABLEADO

ELÉCTRICO

PARA SEGURIDAD PERSONAL: Quite el fusible o

abra el interruptor de circuitos antes de comenzar

la instalación. No utilice un cable de extensión o un

enchufe adaptador con este artefacto.

Preparación de la Instalación

Requisitos Eléctricos

• Este electrodoméstico deberá ser provisto con 120V,

60 Hz, y estar conectado a un circuito individual

correctamente conectado a tierra, protegido por un

disyuntor o fusible de retardo de 15 o 20 amp.

• El cableado deberá constar de 2 cables con tierra y

resistente a 75ºF (167ºF).

• Si el suministro eléctrico provisto no cumple con los

requisitos anteriores, llame a un electricista matriculado

antes de proceder.

Instrucciones de Conexión a Tierra – Conexión

Permanente

Este electrodoméstico debe estar conectado a un sistema

de cableado de metal permanente con conexión a tierra,

o se deberá tender un conducto para la conexión a tierra

del equipo con los conductores del circuito y conectado al

terminal de tierra del equipo o al conductor de suministro

del electrodoméstico.

Instrucciones de Conexión a Tierra – Modelos con

Cables de Corriente

Este electrodoméstico deberá estar conectado a tierra.

En caso de mal funcionamiento o avería, la conexión

a tierra reducirá el riesgo de descargas eléctricas al

brindar un camino con una resistencia menor para la

corriente eléctrica. Este electrodoméstico está equipado

con un cable con un conductor para la conexión a

tierra del equipo y un enchufe con conexión a tierra.

El enchufe deberá estar conectado a un tomacorriente

instalado en forma adecuada y con conexión a tierra de

acuerdo con todos los códigos y ordenanzas locales.

La conexión inadecuada del conductor de conexión a

tierra del equipamiento puede provocar un riesgo de

GHVFDUJDHOpFWULFD&RQVXOWHDXQHOHFWULFLVWDFDOL¿FDGRR

representante de servicio técnico si tiene dudas sobre la

correcta conexión a tierra del aparato.

Con los modelos equipados con cable de

corriente: No modifique el enchufe provisto con el

electrodoméstico; si no coincide con el tomacorriente,

solicite la instalación de un tomacorriente apropiado a

un electricista calificado.

Preparación del Gabinete y Enrutador del Cable

• El cableado podrá ingresar por la abertura de cualquiera

de los lados, desde la parte trasera o desde el piso

dentro del área sombrada que aparece ilustrada más

arriba en la Figura E y definida en la Figura A.

• Corte un agujero de un máximo de 1 ½” de diámetro

para admitir el cable eléctrico. Los extremos del

agujero deberían estar parejos y redondeados. De ser

conveniente, las conexiones del cableado permanente

podrán pasar a través del mismo agujero que la

manguera de desagüe y la línea de agua caliente. Si la

pared del gabinete es metálica, el extremo del agujero

deberá estar cubierto con un aislante. NOTA: Los cables

de corriente con enchufe deberán pasar a través de un

agujero separado.

NOTA: Los cables de alimentación con enchufe tienen que

pasar a través de un agujero separado en el gabinete.

Conexión Eléctrica al Lavavajillas

La conexión eléctrica se encuentra sobre el frente

derecho del lavavajillas.

• Para realizar conexiones permanentes, el cable deberá

hacer un recorrido como se muestra en la Figura E. El

cable se deberá extender un mínimo de 24" desde la

pared trasera.

• Para realizar conexiones de cables de corriente,

instale un receptáculo con conexión a tierra de 3

clavijas en la pared trasera del gabinete del lavabo,a

un mínimo de 6” o a un máximo de 18” desde la

abertura, y de 6” a 18” sobre el piso.

• Use sólo el Kit del Cable de Corriente del Lavavajillas

WX09X70910 WX09X70911o .

Blanco

18"

24” desde

la pared

3”

desde

el gabinete

Ubicación de

receptáculo

alternativo en el

gabinete adyacente

Tierra

Negro

Agujero de 1 ½”

de diám. (máx.)

18"

Área de

ubicación

del

receptáculo

Figura E

ADVERTENCIA

Produkt Specifikationer

Mærke:	GE
Kategori:	Vaskemaskine
Model:	GDT655SFLDS

Har du brug for hjælp?

Hvis du har brug for hjælp til GE GDT655SFLDS stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Vaskemaskine GE Manualer

GE GTW451 Manual

7 Juli 2025

GE GTW585BPVDG Manual

21 Juni 2025

GE GDT585HYYFS Manual

21 Juni 2025

GE GDT595HYYFS Manual

20 Juni 2025

GE GDT565HSYSS Manual

20 Juni 2025

GE HTW265 Manual

24 Februar 2025

GE WCRE6270 Manual

19 Februar 2025

GE GTW540ASPWS Manual

10 Februar 2025

GE GKSR4110 Manual

17 Januar 2025

GE GFWN1100HWW Manual

13 Januar 2025

Vaskemaskine Manualer

Nyeste Vaskemaskine Manualer

Hoover H3WO4105TARR4-80 Manual

23 Juli 2025

BEKO BM1WFU39225WPB Manual

23 Juli 2025

BEKO B3WFU57215WBPB Manual

23 Juli 2025

Asko W8844XLECO Manual

23 Juli 2025

Philco PLDI 138 AQTL Manual

23 Juli 2025

BEKO BM3WFU39215WAR Manual

23 Juli 2025

Miele WWH860 Manual

23 Juli 2025

BEKO BM3T49230WPBDC Manual

23 Juli 2025

Smeg WNP84SEAUK Manual

23 Juli 2025

Cecotec Bolero DressCode 615 Manual

23 Juli 2025
