KITCHEN EXTRACTOR HOOD

OKAP WYSPOWY(WENTYLACYJNY)

KUCHYŅSKÁ VENTILAĈNÍ DIGESTOŘ

KUCHYNSKÝ VENTILAĈNÝ DIGESTOR

KONYHAI PÁRAELSZIVÓ

GZ-685

USER’S MANUAL

INSTRUKCJA OBSŁUGI

NÁVOD K OBSLUZE

NÁVOD NA OBSLUHU

ASZNÁLATI UTASITÁS

Dear customer!

Thank you for choosing the products of the brand " GUZZANTI ". We put our best efforts so you were

satisfied with your choice.

1. GENERAL INFORMATION

1.1 Prior to installing the extractor hood carefully read our recommendations, following which will

provide safe work of the appliance. Save this User’s manual, as it contains answers to the questions which

may arise later.

BEFORE STARTING THE OPERATION (SWITCHING ON) THE APPLIANCE MUST BE HELD

AT THE ROOM TEMPERATURE FOR AT LEAST TWO HOURS.

1.2. This appliance is intended for extraction of polluted air from the space above the cooking appliance,

and intended for domestic use and the household environment only.

USE OF THE APPLIANCE IN GOALS OTHER THAN DOMESTIC IS FORBIDDEN. THE RISK

OF INJURY AND PROPERTY DAMAGE INCREASES IN CASE OF USE OF THE EXTRACTOR

HOOD WITH PURPOSES OTHER THAN INTENDED, WHAT WILL LEAD TO WARRANTY

CANCELLATION.

1.3. Use of the extractor hood decreases the content of harmful products of incomplete combustion of

natural gas, as well as odors produced during cooking in the air, and prevents pollution of walls, ceiling, and

furniture with grease and soot.

1.4. The appliance is an air purifying device of the exhaust type with a diameter fan (turbine), completed

with a grease picking aluminum filter (included) and has the option of upgrading with a carbon odor filter. It

is manufactured from sheets of carbon steel with a decorative protective coating of powder paints - 360 mm

in width.

1.5. The hood works in the recirculation mode (closed air circulation in the kitchen) (see paragraph 5.3).

1.6. Attention! Do not start extractor hood installation before connecting it to electricity network and

checking its technical serviceability, and checking all of its functions.

1.7. We recommend that all installation works, connection, and repair of your extractor hood should be

carried only by qualified specialists professionally engaged in the execution of such works.

1.8. The manufacturer does not bear responsibility for any damages and failures, caused by incorrect

installation, operation, and repair of the extractor hood.

1.9. The manufacturer reserves the right to modify the product in order to improve its quality and

technical specifications.

1.10. Technical specifications for the extractor hood are indicated in this manual and on the label attached

to the inner surface of the body (access to it opens when the filter is removed).

Attention! The extractor hood should be installed on the ceiling at the distance of 650-750mm above

the electric cooker and at the distance 750-850 mm above the gas cooker.

2. MAIN TECHNICAL SPECIFICATIONS

Model of kitchen extractor hood

GZ-685

Network voltage, V

220-230

AC frequency, Hz

Control type

electronic

Number of operation modes

Rated power consumption, W

Of the motor

220

Lighting (LED)

2x3

General

226

Productivity while connecting to standard ventilation system m

/hour

668

Overall dimensions of the

extractor hood, mm

Width

360

Depth

360

Height

360

Weight, kg

8,0

Noise level, dB

45-57

Protection class

Operation mode

S1 (long-lasting)

Electro cable type

Armoured and grounded

3. PARTS SUPPLIED

Item

Quantity

Kitchen extractor hood

1 pcs.

The anchor is wedge galvanized M8 Ø10 x 60 mm

3 pcs.

User’s manual

1 pcs.

4. SAFETY REQUIREMENTS

ATTENTION!

IT IS FORBIDDEN TO CONNECT THE EXTRACTOR

HOOD TO THE NETWORK OF THE ELECTRIC COOKER.

PROTECT ELECTRIC CORD FROM MECHANICAL AND

THERMAL DAMAGE.

4.1. While installing, the operation of conducting technical services, it is strictly forbidden to:

 connect the extractor hood to the electricity network with a voltage and frequency that does not

correspond to those specified in paragraph 2;

 use lighting lamps with a power output of more than 1,5 watts (LED);

 carry out maintenance, replace lamps, remove filters, clean the extractor hood without removing the

plug from the mains socket;

 operate the extractor hood with an open fire source, open gas burners or heating elements.Heating

elements should be always covered with dishes;

 prepare food with use of alcohol;

 leave the fryer unattended;

 operate the extractor hood with removed filters;

 connect the extractor hood to the electric network of the cooker, cut the socket of the electric cord while

installing.

ATTENTION! IT IS FORBIDDEN TO USE GAS (ELECTRIC) COOKER IF THE EXTRACTOR

HOOD IS TURNED OFF.

4.2. In order to avoid damage by electric current, the extractor hood must be plugged into a grounded outlet.

4.3. Using the extractor hood together with other heating appliances (gas, oil, ovens, etc.), besides electric, it

is necessary to provide the premises, it which the extractor hood is installed with the additional flow of

the fresh air (for example to open the window).

4.4 Provide timely cleaning of non-disposable aluminum removal filters, otherwise, the efficiency of the

extraction will decrease and there will be a fire hazard due to the accumulation of grease and dust in the filter.

4.5. It is forbidden to turn on the extractor hood in case of ignition with the purpose of reduction of smoke

until complete localization of fire.

4.6. In case of ignition under the extractor hood, cover the fire with a thick cloth, disconnect the extractor

from the electric network, do not use water to extinguish a fire in the places where the electrical appliances are

located.

4.7. Protect the cord for connection to the electric network from the mechanic and thermal damages.

5. EXTRACTOR HOOD DESCRIPTION

5.1. The appliance «GZ-685» is an air purifying device of the exhaust type with a diameter fan (turbine),

completed with a grease picking aluminum filter. It is manufactured from sheets of carbon steel with a

decorative protective coating of powder paints.

5.2 The hood types is "island", and it is mounted on the ceiling above the

stove.

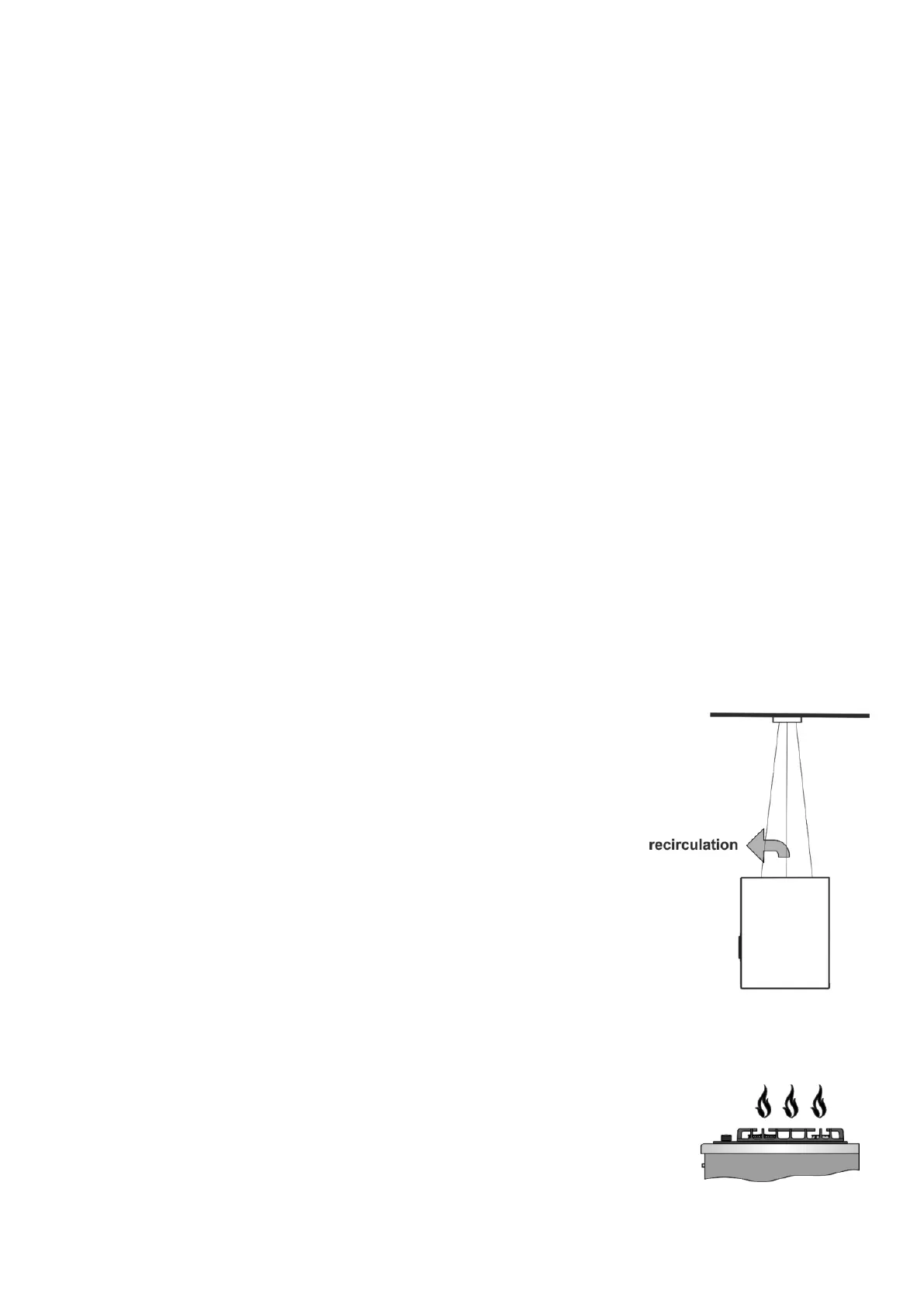

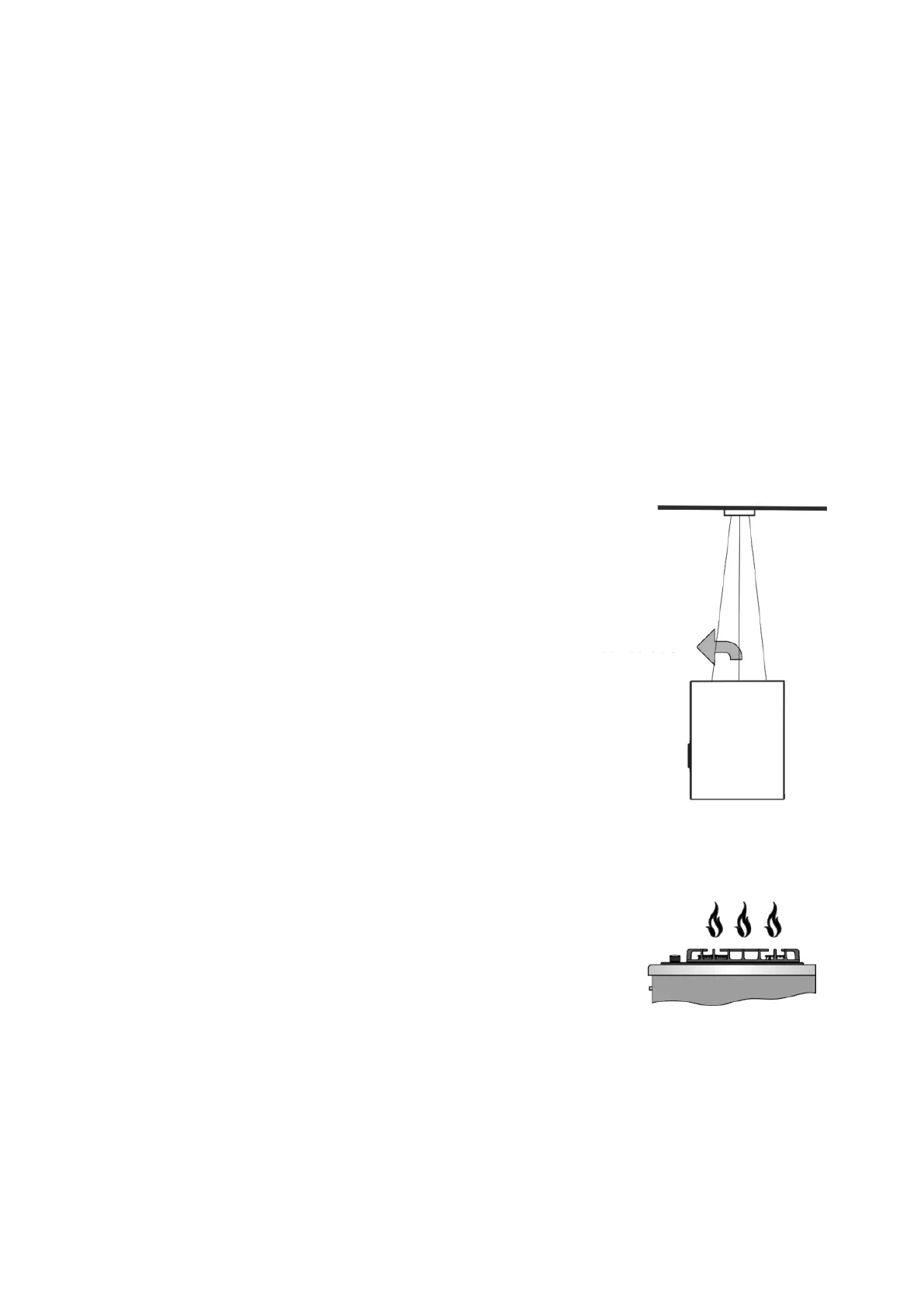

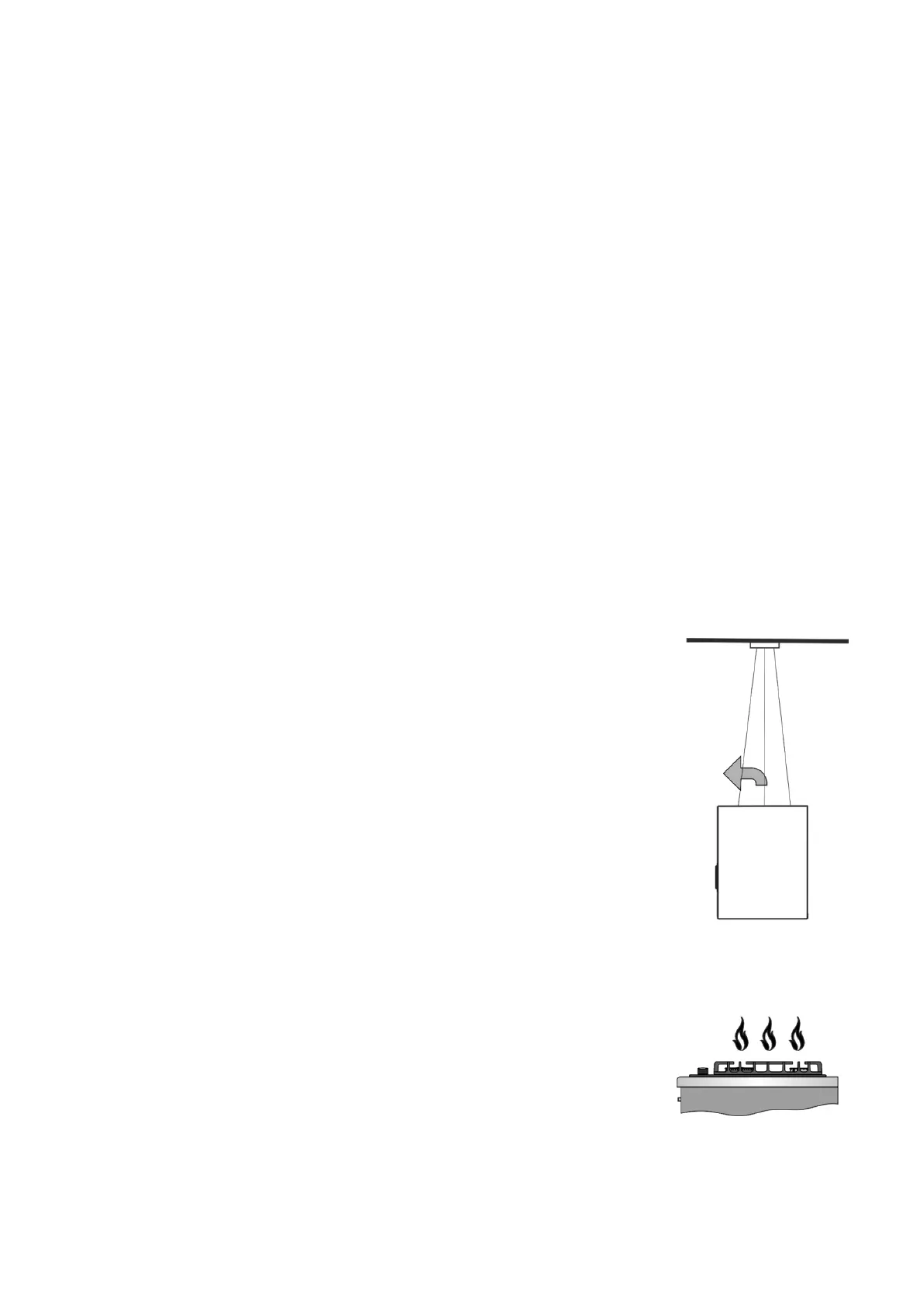

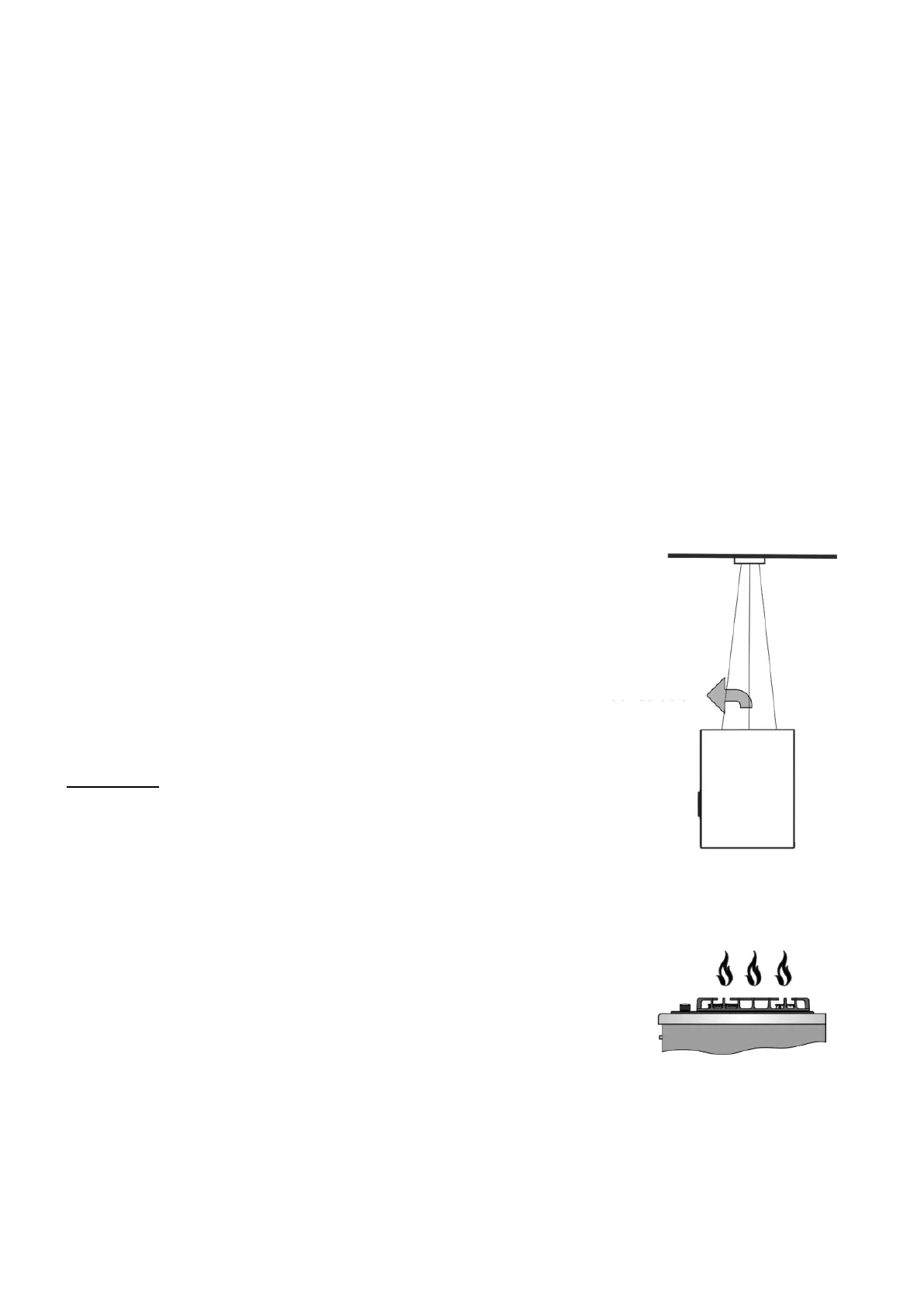

5.3 The hood works in the recirculation mode (closed air circulation in the

kitchen) (Pic. 1).

Pic.1

“It is necessary to consider, that when the extractor hood is on, the

pressure is automatically lowered in the enclosed room, and should

be balanced with an inflow of fresh air. This may be achieved by

opening doors and windows or with use of equipment for special

inflow ventilation”.

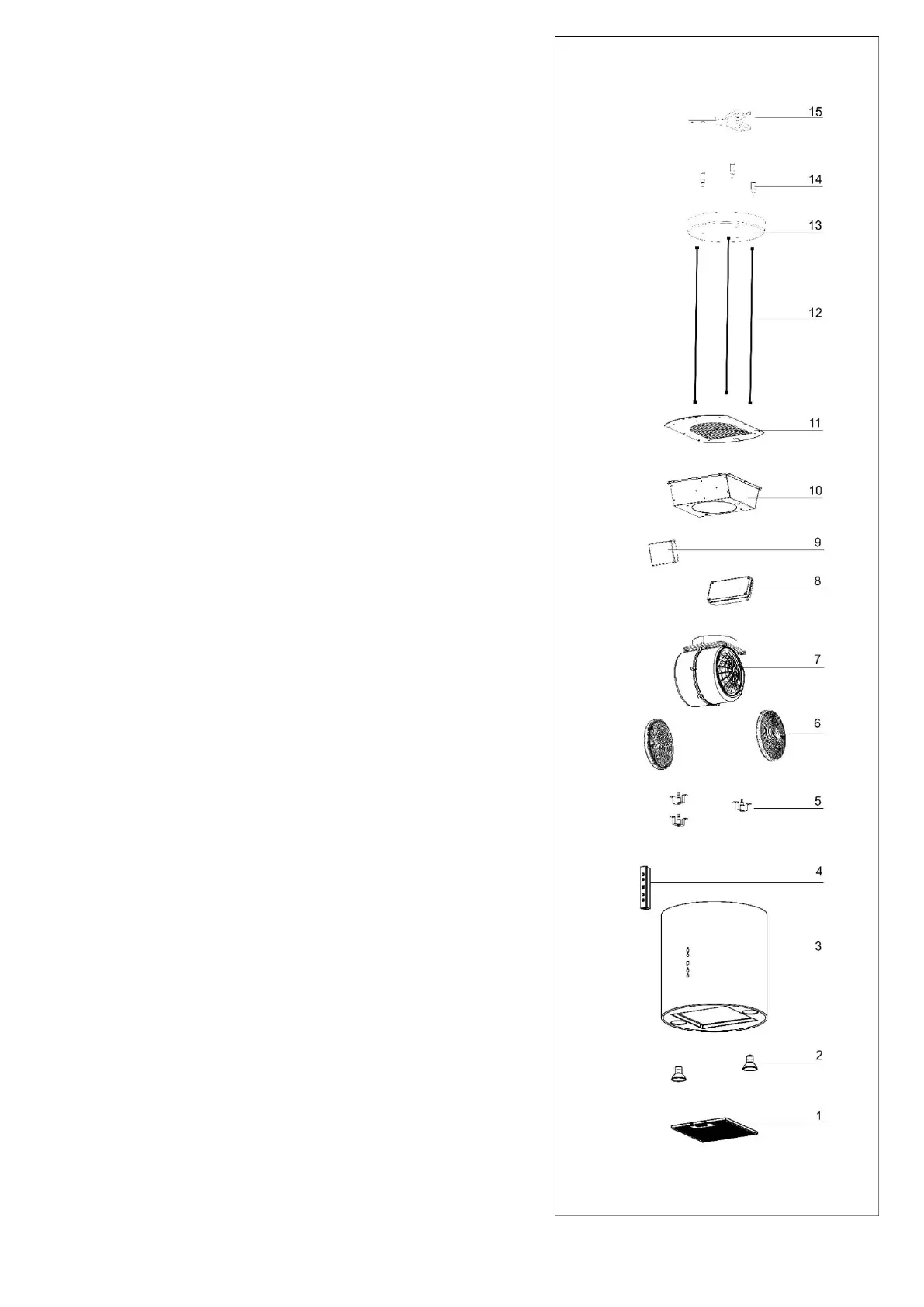

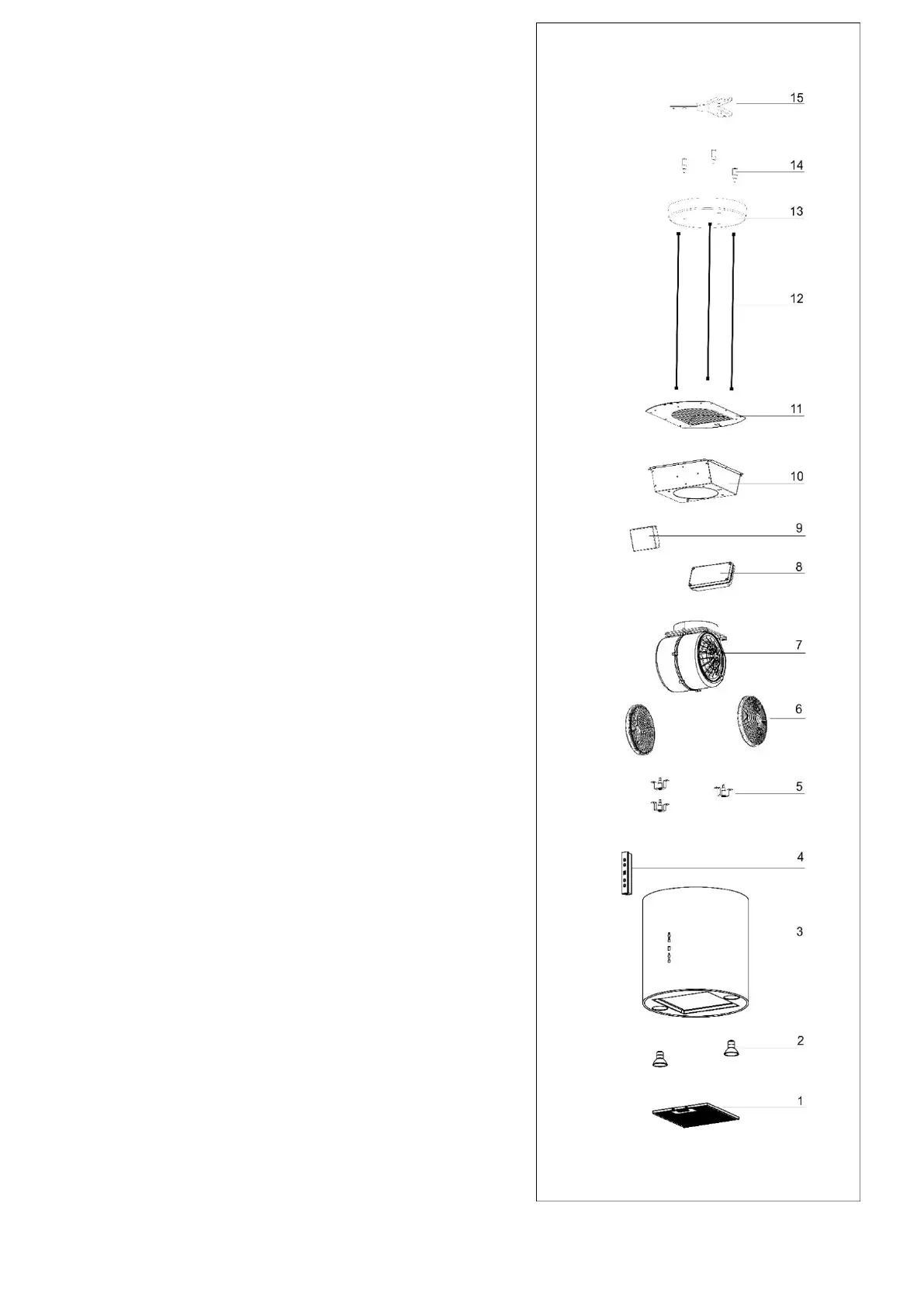

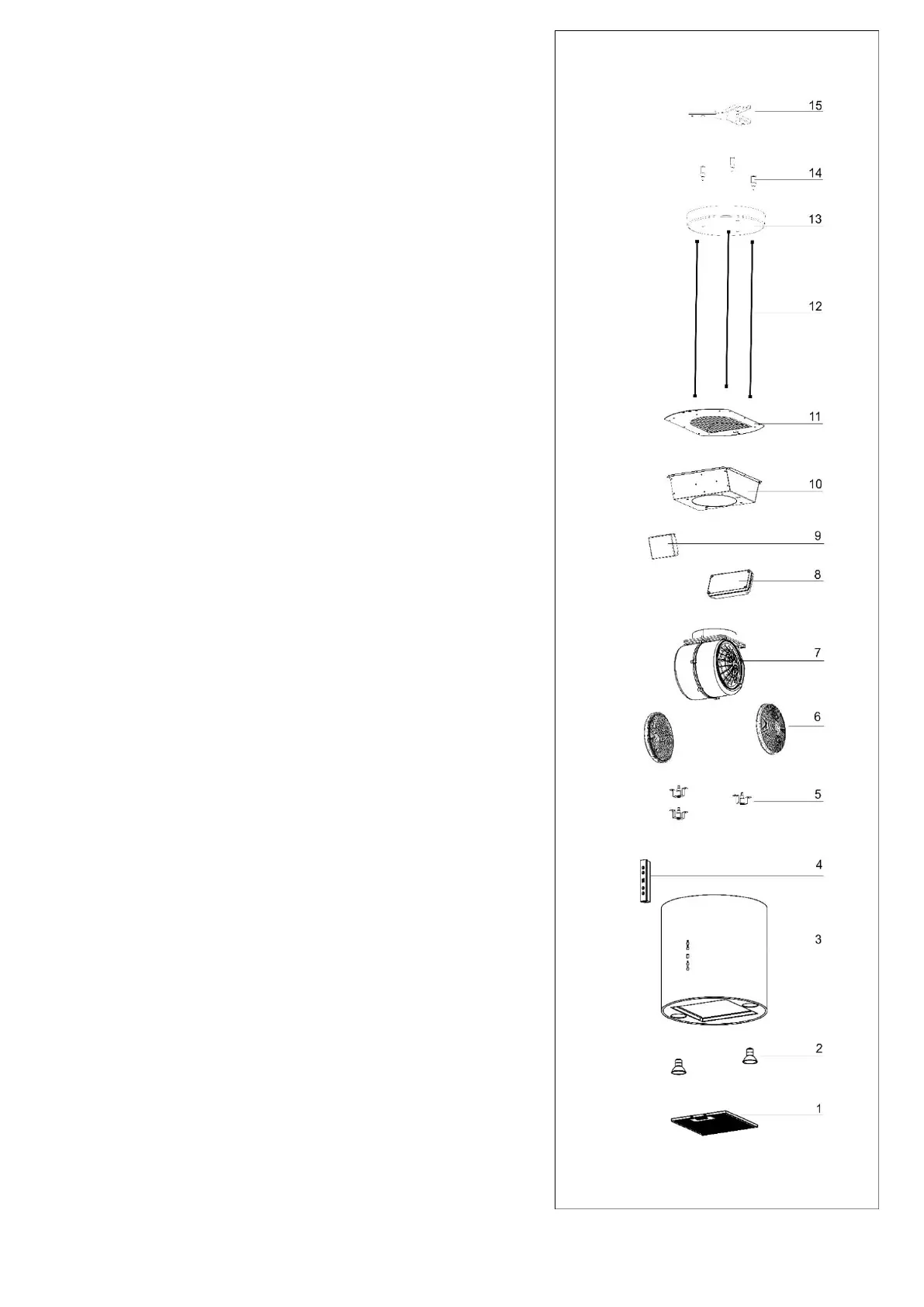

5.4 The cooker hood consists of the next components (Pic.2):

1 – Aluminium filter

2 – LED lamps

3 – Frame

4 – Control panel

5 – Brackets with the clamp of ropes

6 – Charcoal filter

7 – Turbofan

8 – power supply box with power cord

9 - Box with capacitor

10 - Fixing

11 - Body cover

12 – Rope

13 – Fixing (mounting) cover

14 – Cable clamps

15 – Fixing Brackets

Pic.2

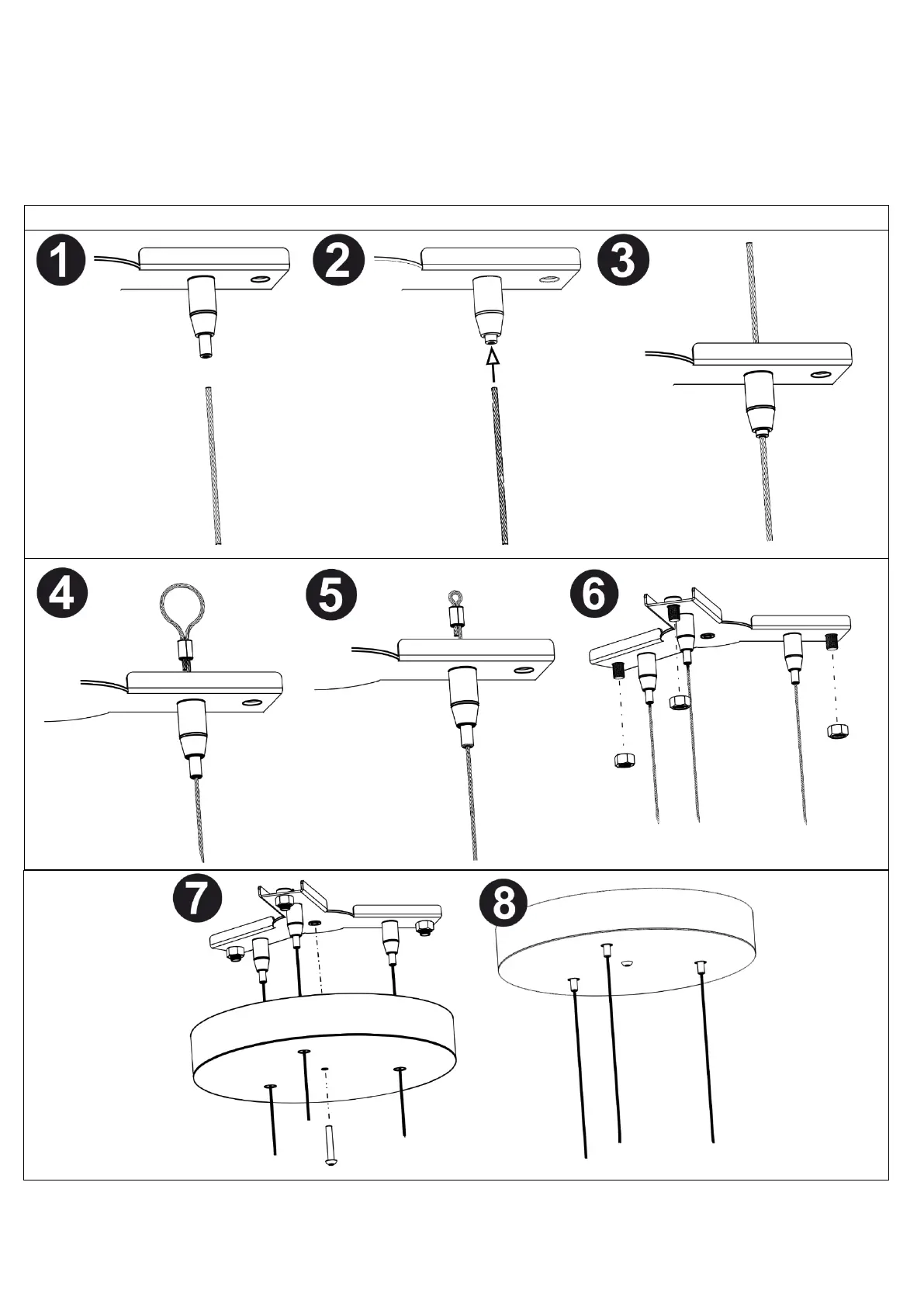

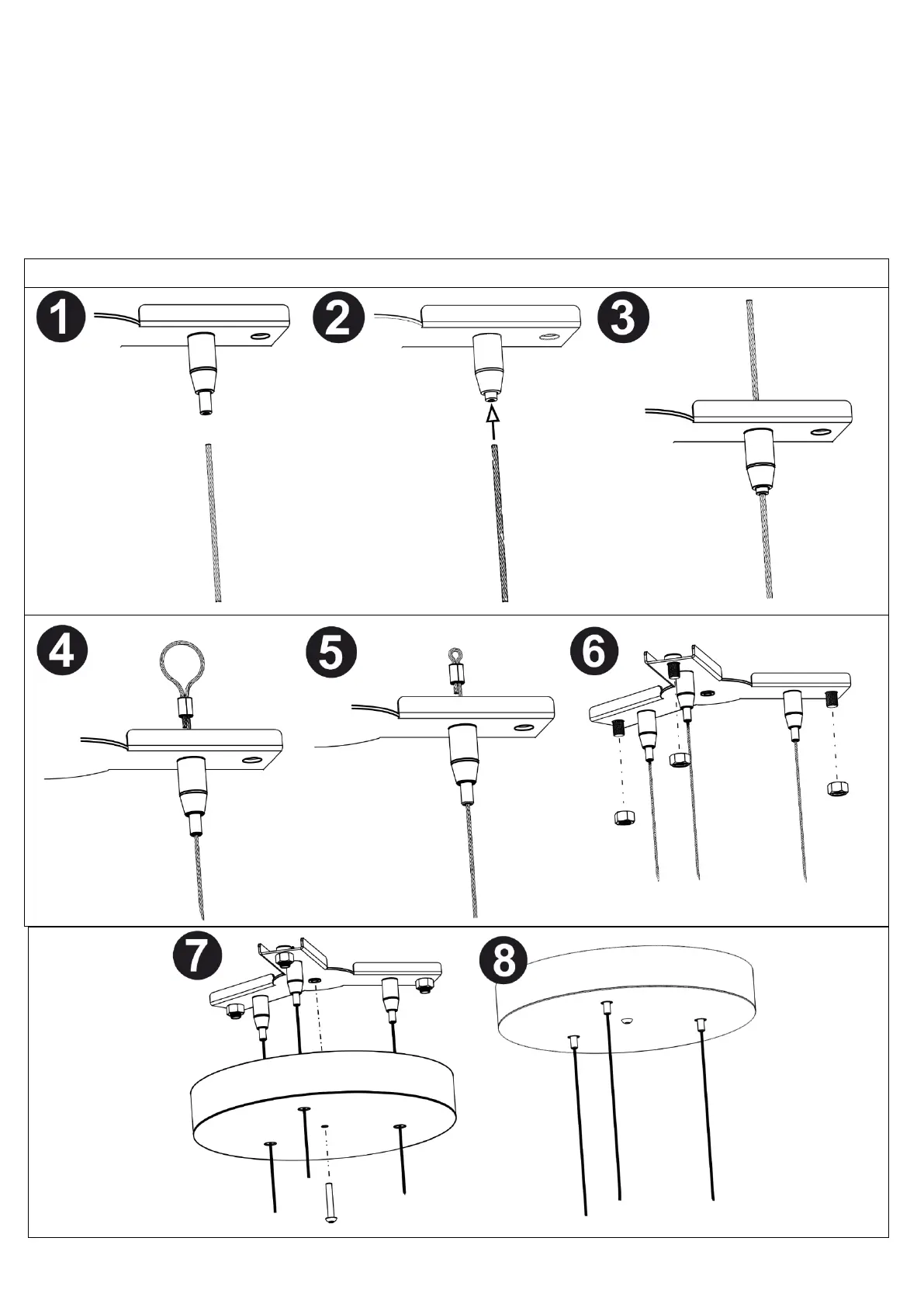

6.7 Drill 3 holes in the ceiling for M8 Ø12x60mm anchors. Lift the mounting brackets to the ceiling and fix

the three bolts through the holes in the mounting brackets and tighten the wedges into the anchor (diagram 6).

6.8 Lift the fixing cover to the joint with the mounting brackets (diagram 7).

6.9 Fix the mounting covers with the mounting brackets (diagram 8).

6.10 Check the reliability of an extracts mounting.

7. EXTRACTOR HOOD OPERATION

7.1 Extractor hoods have 4 ventilation speeds. Depending on the volume of evaporation when cooking,

you can select low, middle or high ventilation level.

7.2 Turn on the extractor hood in the needed mode before cooking. It is recommended to continue

the work of the extractor hood for 3-5 minutes after cooking, thus the air in the kitchen will be cleared

from the residues of evaporation and odors.

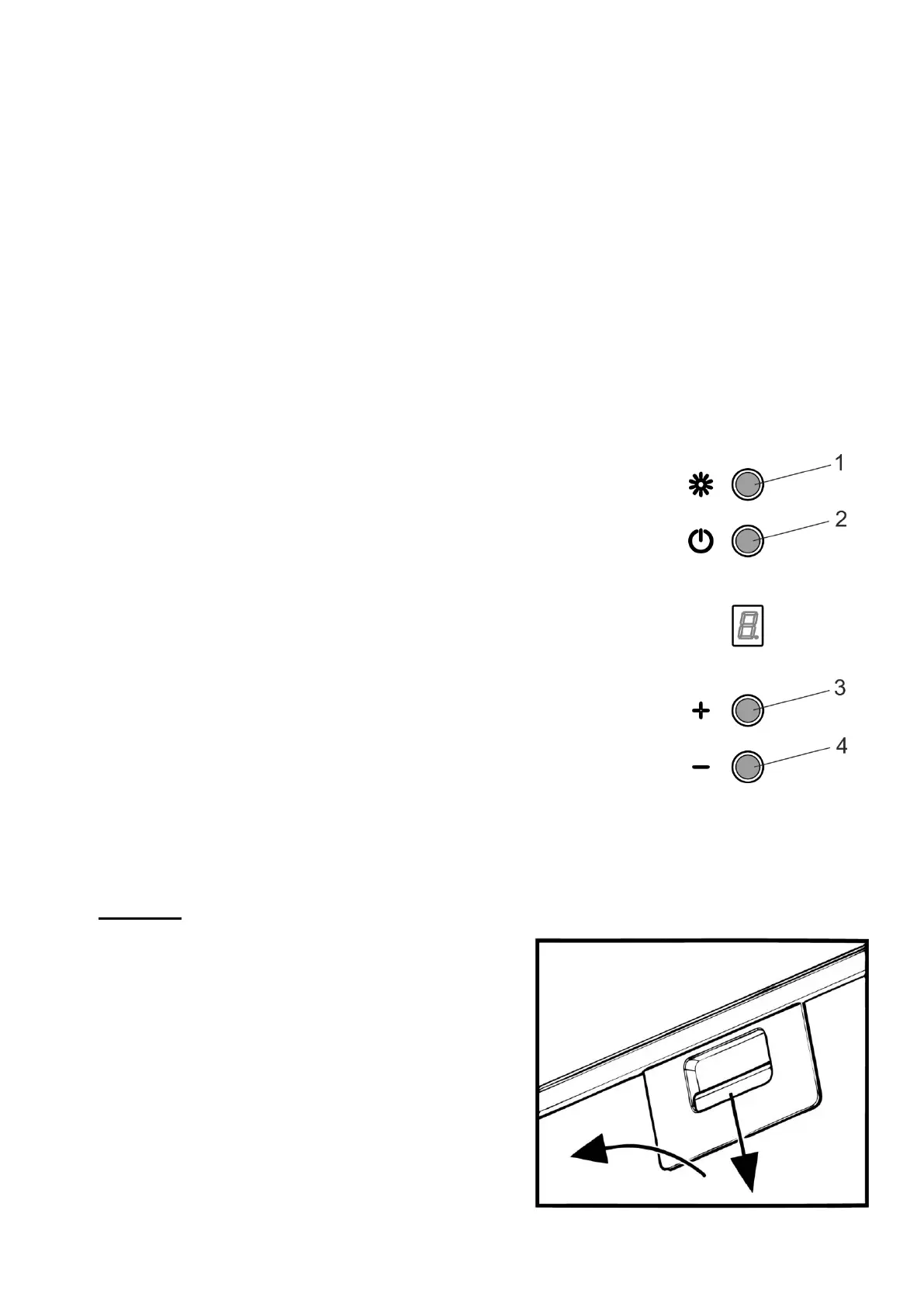

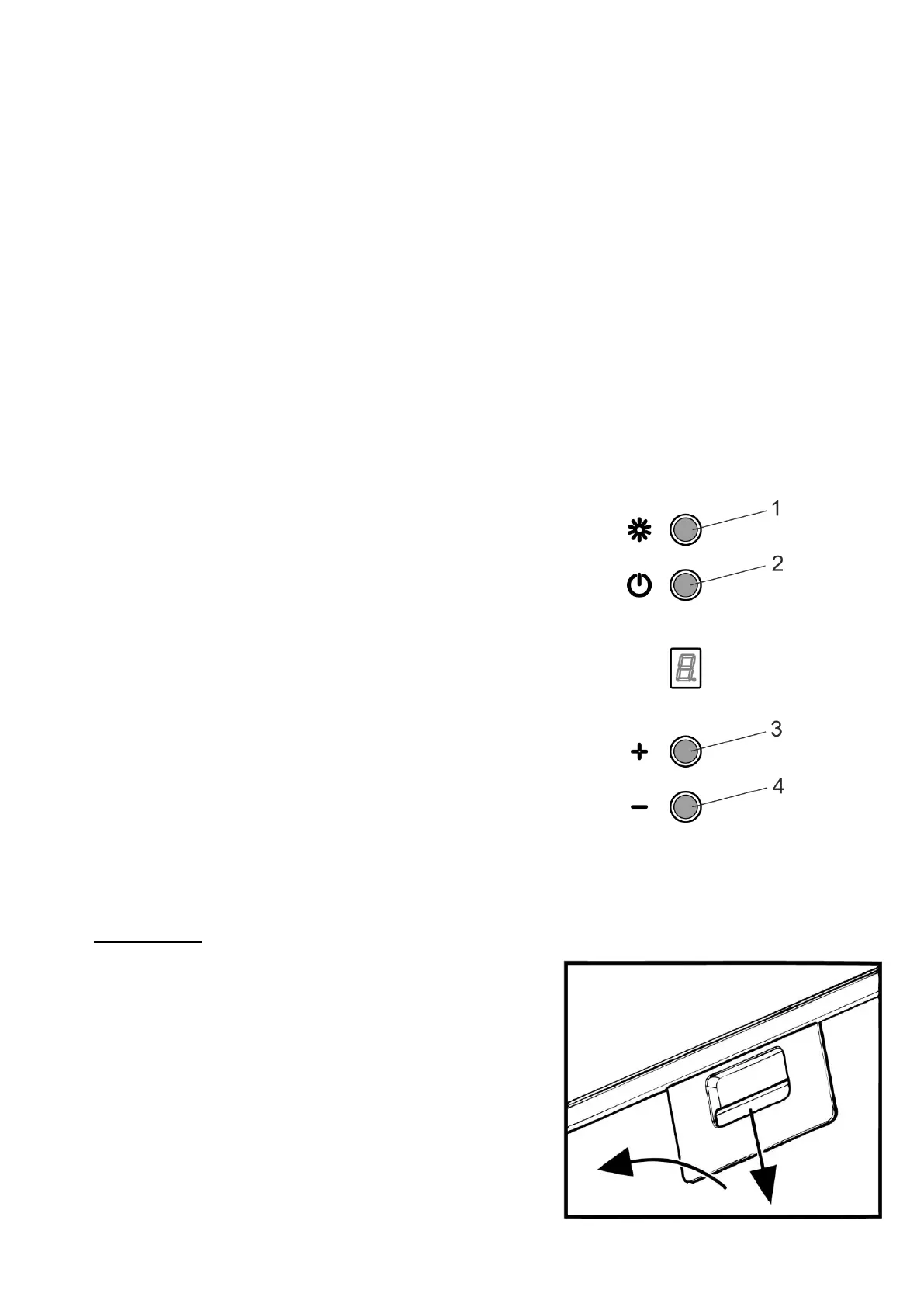

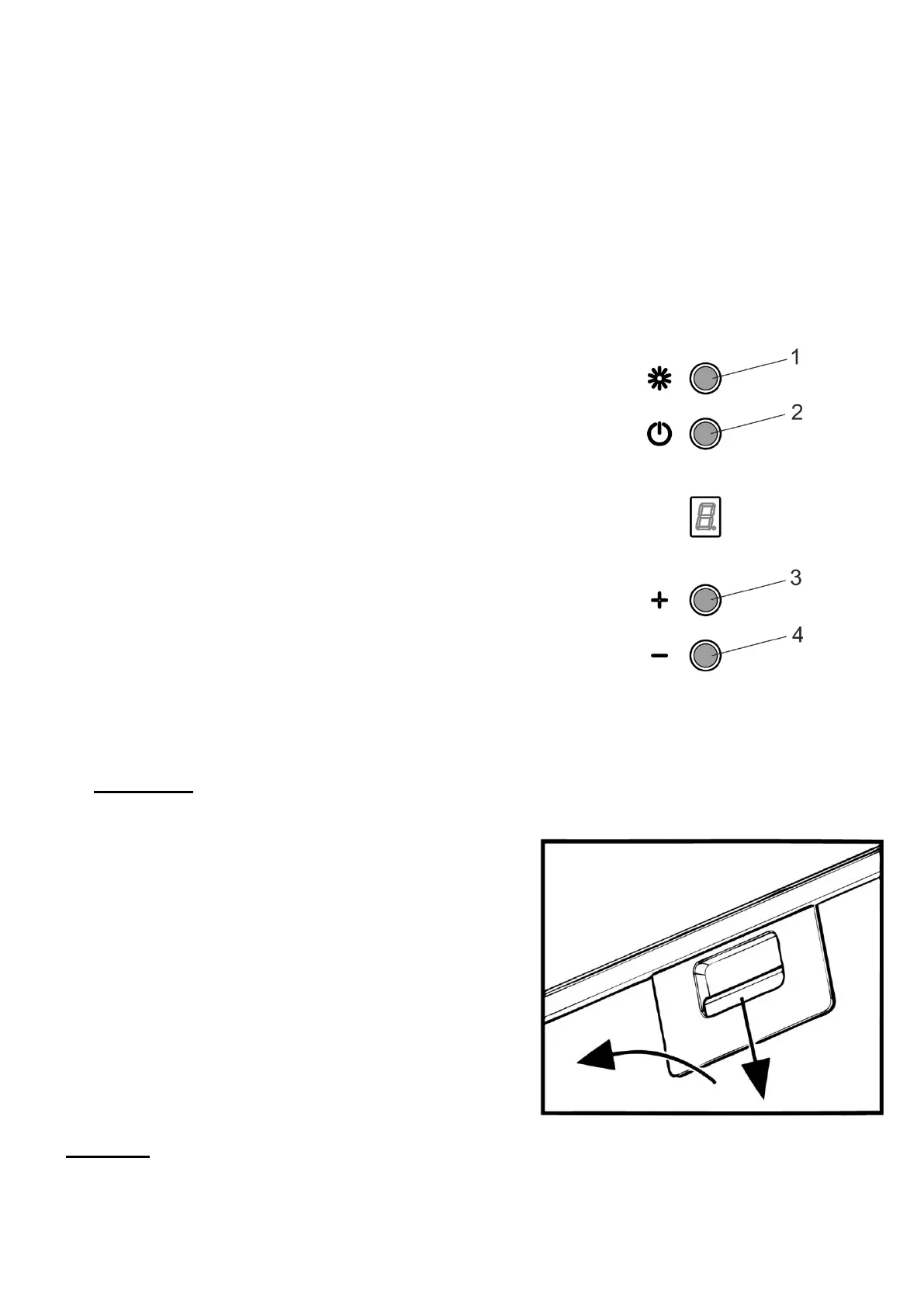

7.3 The switch of the operation modes of the motor and lighting lams is located on the frame of the

extractor hood (pic. 4).

1 - Light on/off

2 - Fan on/off

3 - Speed increase

4 - Speed decrease

8. MAINTENANCE INSTRUCTIONS

Attention! Before cleaning the extractor hood, disconnect it from the electricity.

8.1 Use a damp cloth soaked in warm water with a neutral detergent for external cleaning of the painted

extractor hood.

8.2 Never use abrasive detergents, coarse sponges or

detergents containing soda, acid, chlorides or solvents to clean

the extractor hood.

8.3 When cleaning, avoid getting moisture on the current-

carrying parts of the extractor hood, and wipe the surfaces with a

soft cloth after washing.

8.4 The aluminum filter, holding oil and dust from the air, is

clogged and should be washed after being soaked in hot water

with an effective detergent once every 1.5 to 2 months. Changing

the color of the filter after washing does not affect the quality of

its work.

8.5 To remove the aluminum filter, press the spring latch and

remove the filter from the panel. Install the filter in reverse order

(Pic. 5).

Pic.4

Pic. 5

Do not install the filter after washing until it is completely

dry.

8.6 The carbon filters, used during recirculation mode should

be changed every 3-6 months depending on the extractor hood use.

Filters are installed on the T-like stab of the cover of the

turbofan by axial pushing and clockwise rotation.

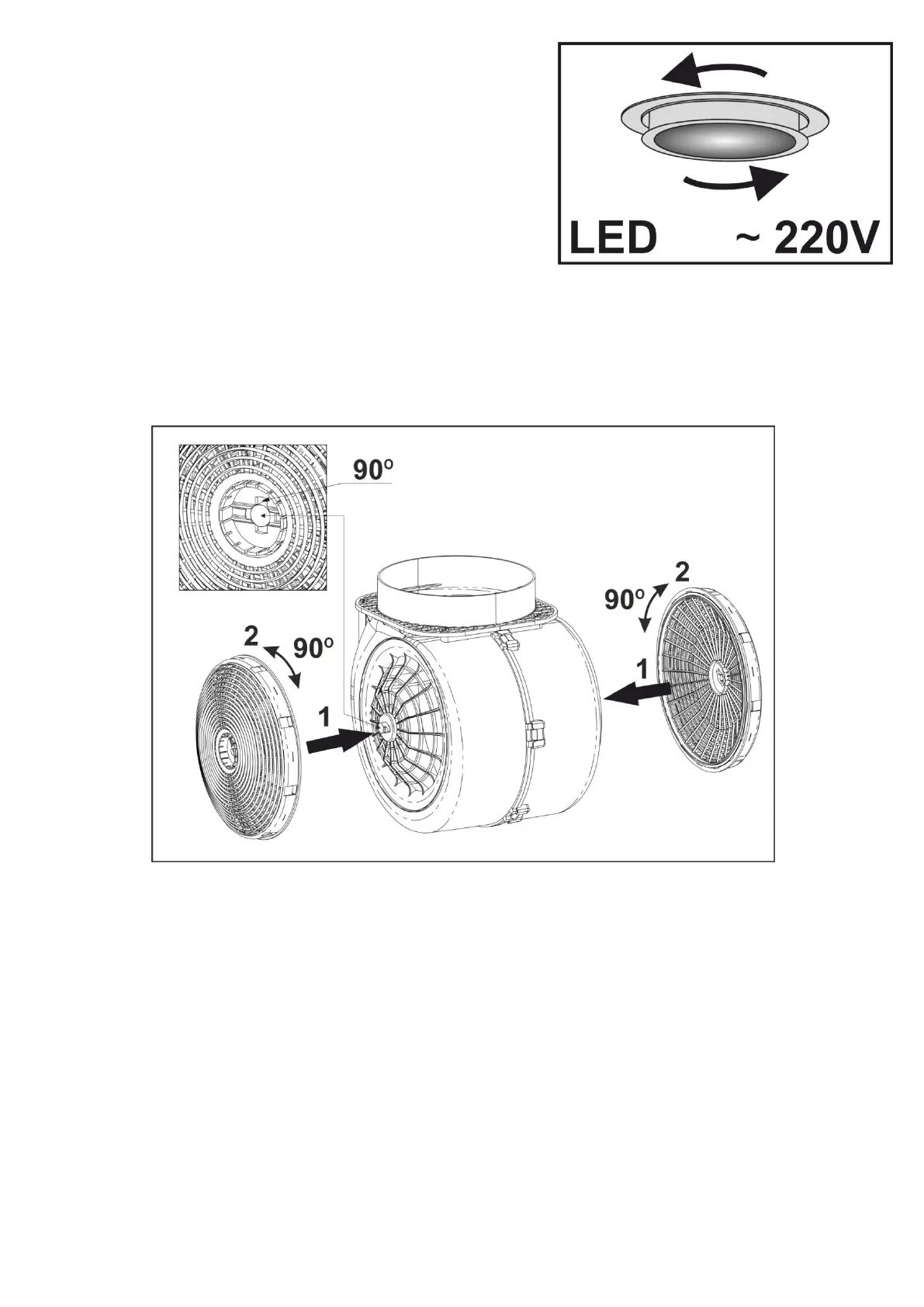

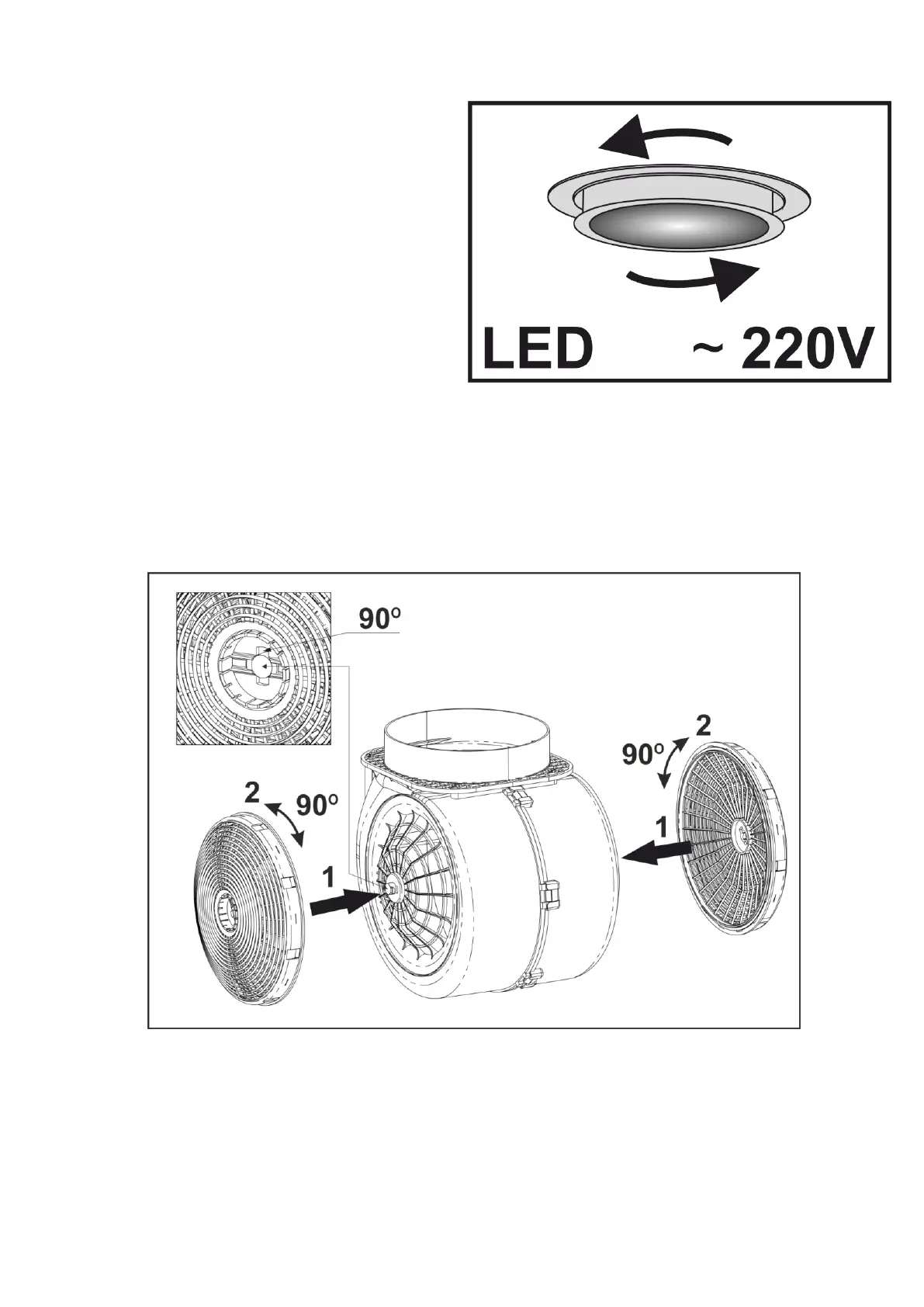

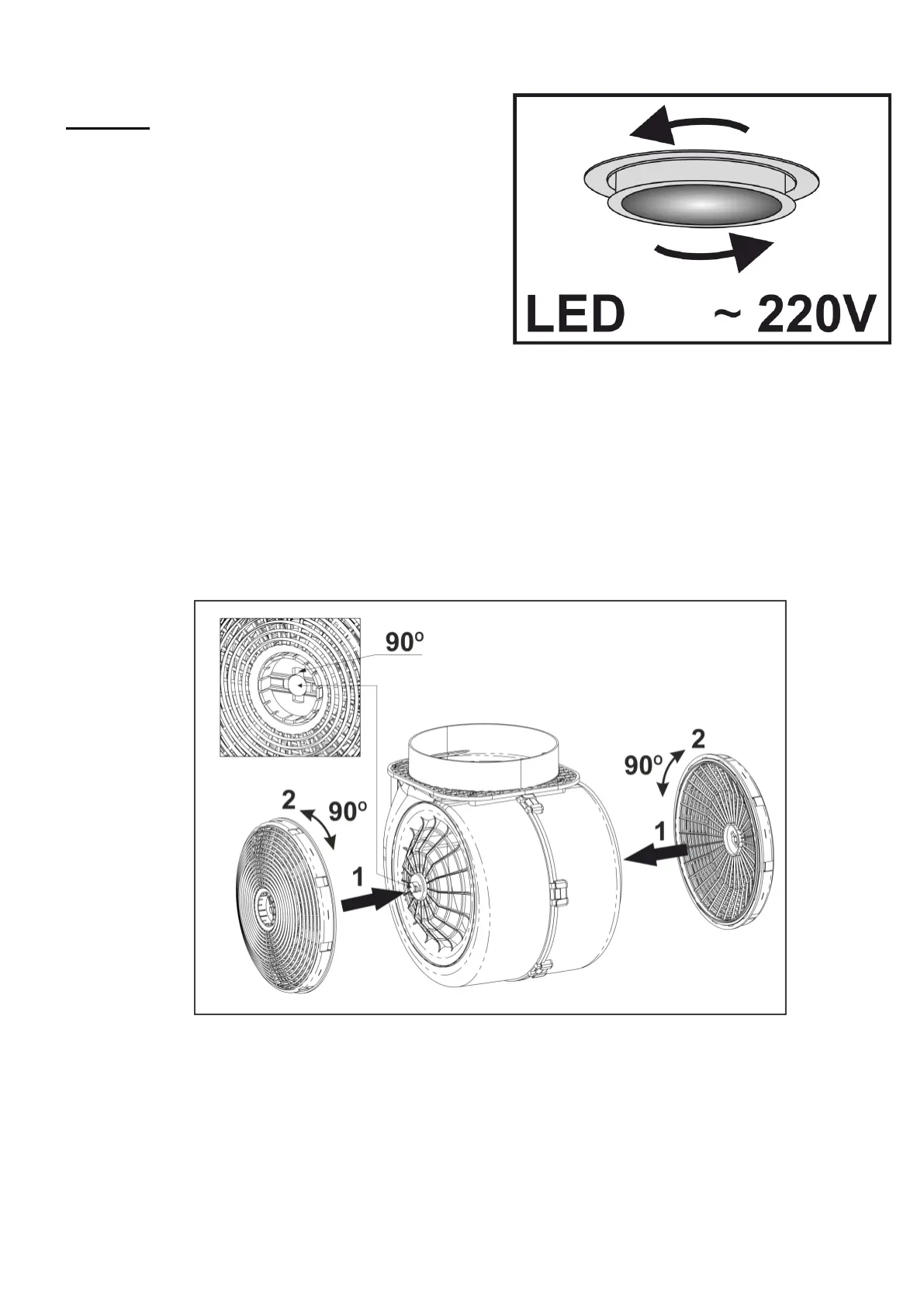

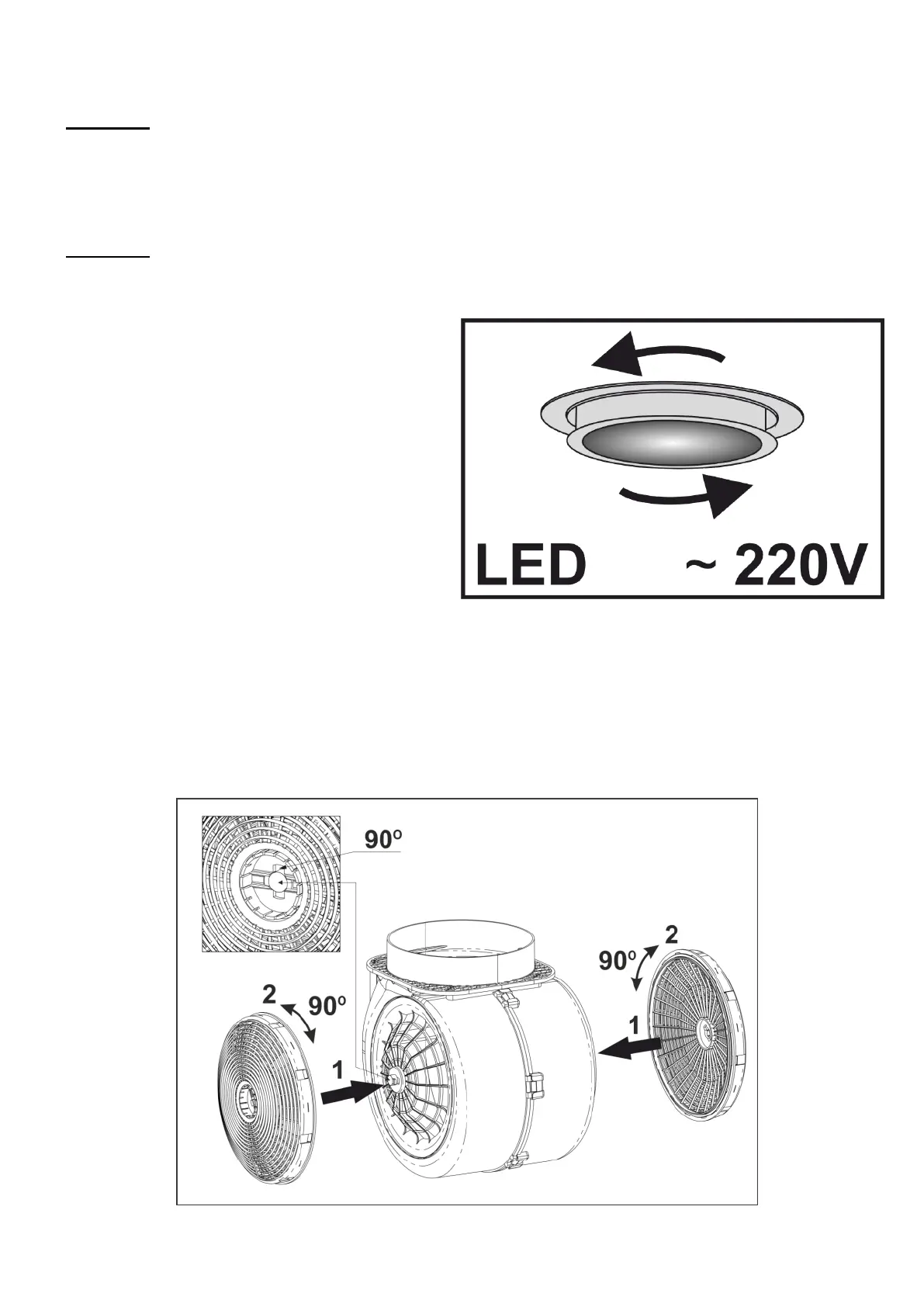

8.7 To replace the lamp it is necessary to remove the filters

(Pic. 7), pull out the socket, so that the light gets out from the body

of the hood, holding the socket press on the lamp lightly in the

direction of the socket and, turning it counterclockwise, remove

(Pic.6). Instead of it, you need to install a new one with the same

characteristics and put the filters.

To change the carbon filter, you need to follow the next steps (pic.7):

1 – Place the carbon filter on the lock until it stops on both sides.

2 – Turn the carbon filter in any direction at an angle of 90 degrees, ensuring fixation.

Pic. 6

Pic. 7

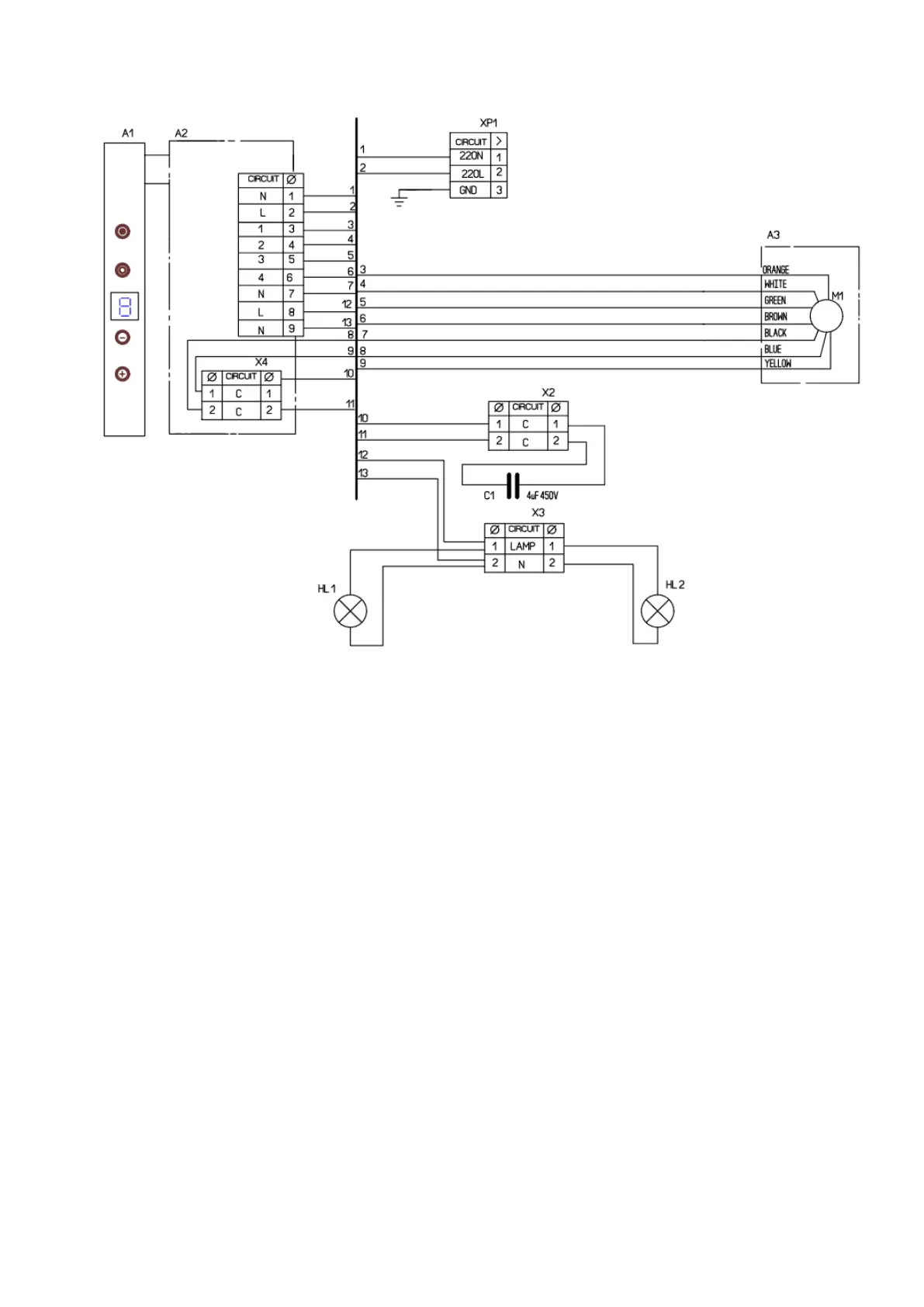

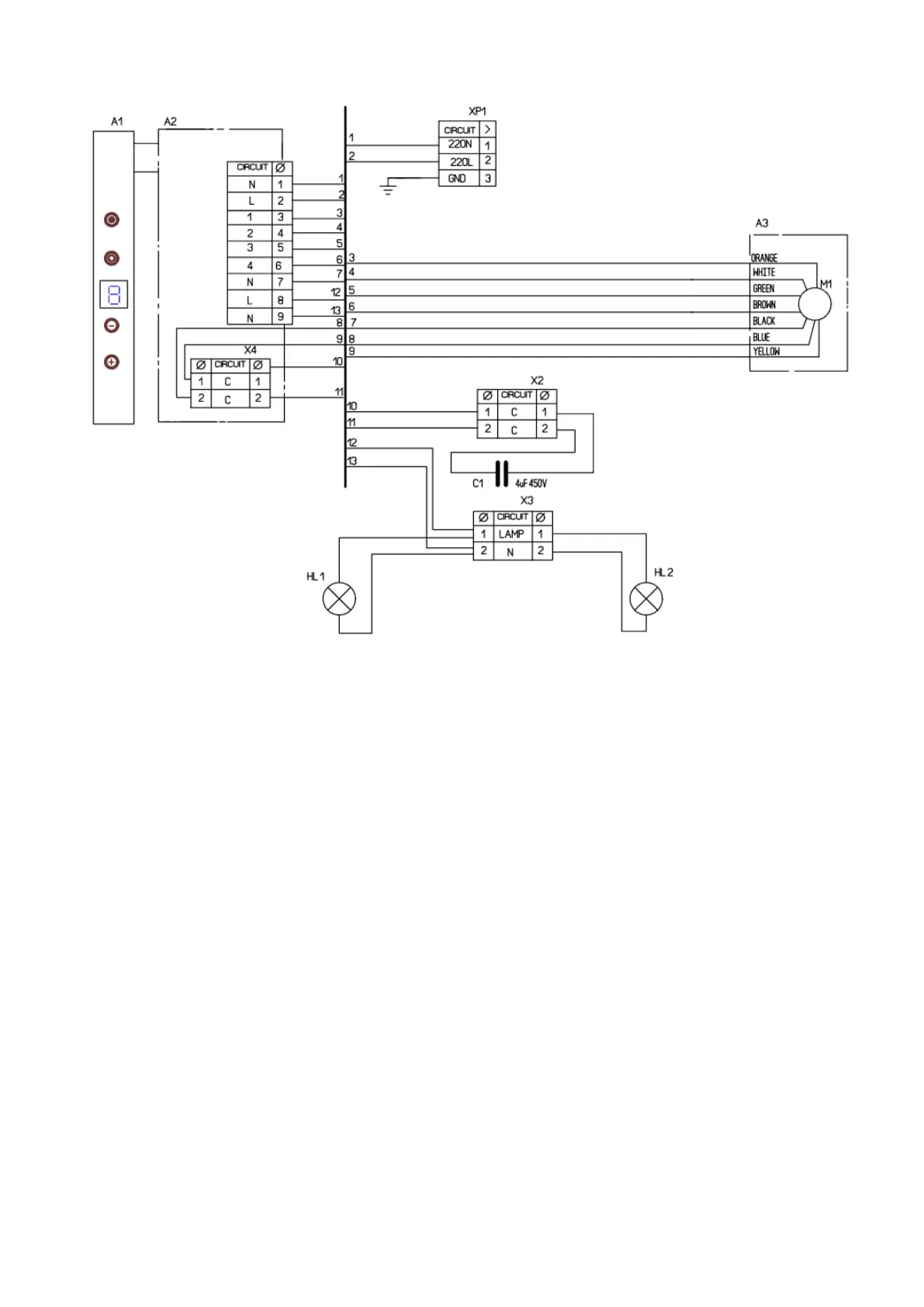

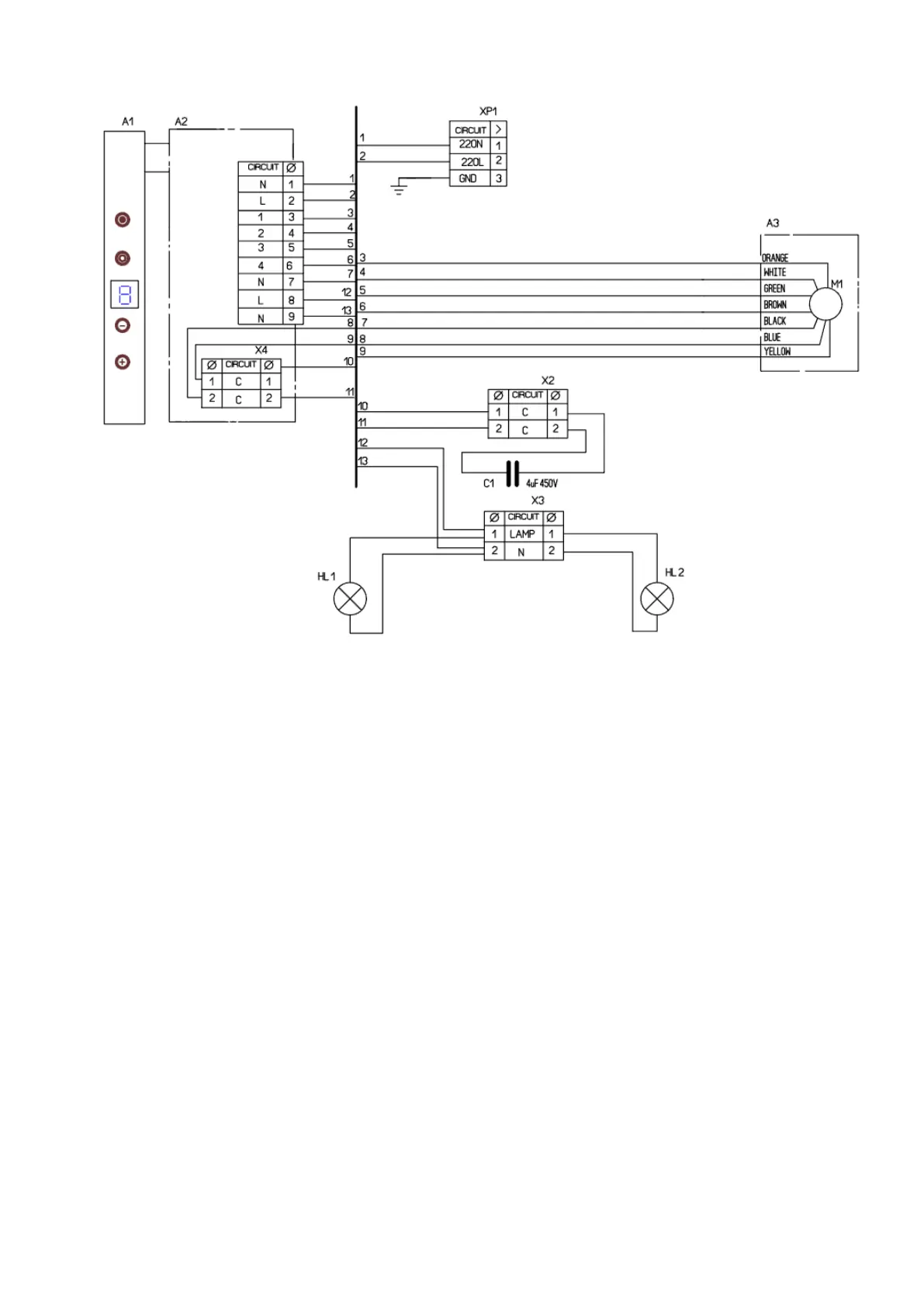

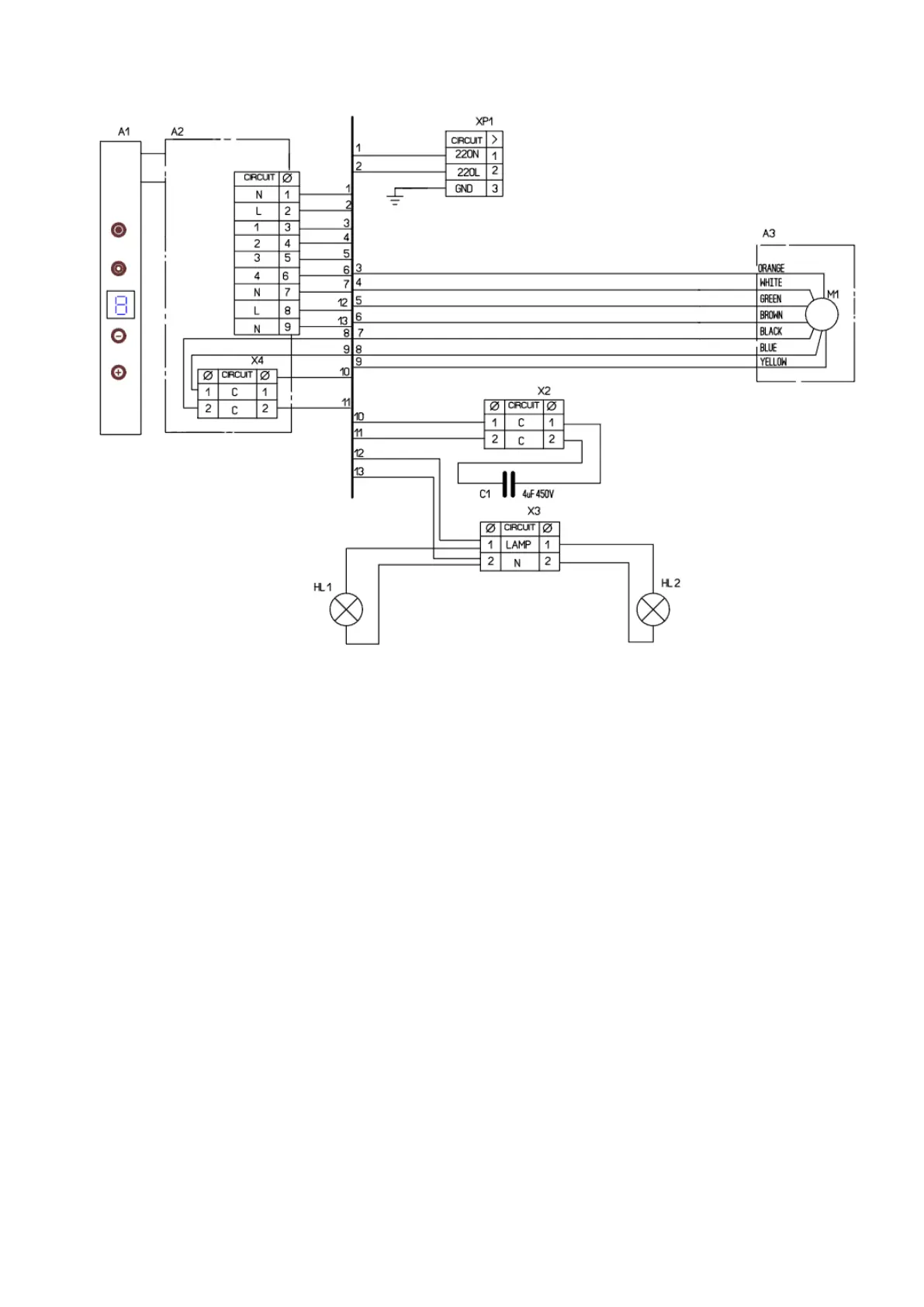

ELECTRICAL SCHEMATIC DIAGRAM

Possible malfunctions of the extractor hood

Check connection to the electricity supply.

Check whether the display is turned on.

Check the lamp switch (should be turned on).

Check aluminum filter (should be cleaned once

every 1,5-2 months).

Check the socket (For the power connection).

Check lamps.

Check air outlet pipe (for the traction).

Check carbon filter (replacement once every 3-

4 months).

Extractor hood

does not work.

●

The lamp does

not light.

●

Reduced

performance of

the extractor

hood.

●

The extractor

hood began to

work louder.

●

Air is poorly

drawn in the

recirculation

mode.

●

Drogi kliencie!

Jesteśmy wdzięczni ci za wybór produktów marki GUZZANTI. Dołożyliśmy wszelkich starań, abyś był

zadowolony z naszego produktu.

1. WSKAZÓWKI OGÓLNE

1.1 Przed zainstalowaniem okapu i jego obsługą należy dokładnie zapoznać się z naszymi zaleceniami,

których przestrzeganie zapewni niezawodną pracę urządzenia. Nie wyrzucaj tej instrukcji, ponieważ może ona

odpowiedzieć na wszelkie powstałe później pytania.

UWAGA! PRZED URUCHOMIENIEM (WŁĄCZENIEM) URZĄDZENIE MUSI BYĆ W

TEMPERATURZE POKOJOWEJ PRZEZ CO NAJMNIEJ DWIE GODZINY.

1.2 Okap jest przeznaczony do usuwania zanieczyszczonego powietrza z przestrzeni nad urządzeniem do

gotowania, jest używany wyłącznie w gospodarstwie domowym.

UWAGA! UŻYWANIE PRODUKTU DO CELÓW INNYCH NIŻ BYTOWE NIE JEST

DOZWOLONE! W PRZYPADKU UŻYWANIA OKAPU DO INNYCH CELÓW ISTNIEJE RYZYKO

OBRAŻEŃ I USZKODZENIA WŁASNOŚCI, A PRODUKT NIE BĘDZIE WTEDY OBJĘTY

GWARANCJĄ!

1.3 Stosowanie okapu zmniejsza zawartość w powietrzu szkodliwych produktów niepełnego spalania gazu

ziemnego, częściowo redukuje nieprzyjemne zapachy powstające podczas gotowania, ogranicza

zanieczyszczenie ścian, sufitów i mebli cząsteczkami tłuszczu i sadzy.

1.4 Produkt jest urządzeniem oczyszczającym powietrze typu wywiewanego z wentylatorem średnicowym

(turbiną), wyposażonym w aluminiowy filtr przeciwtłuszczowy (w zestawie) oraz posiada możliwość

uzupełnienia pochłaniającego zapachy filtra węglowego. Wykonany jest z blachy stalowej węglowej z

pokryciem dekoracyjno - ochronnym farbami proszkowymi.

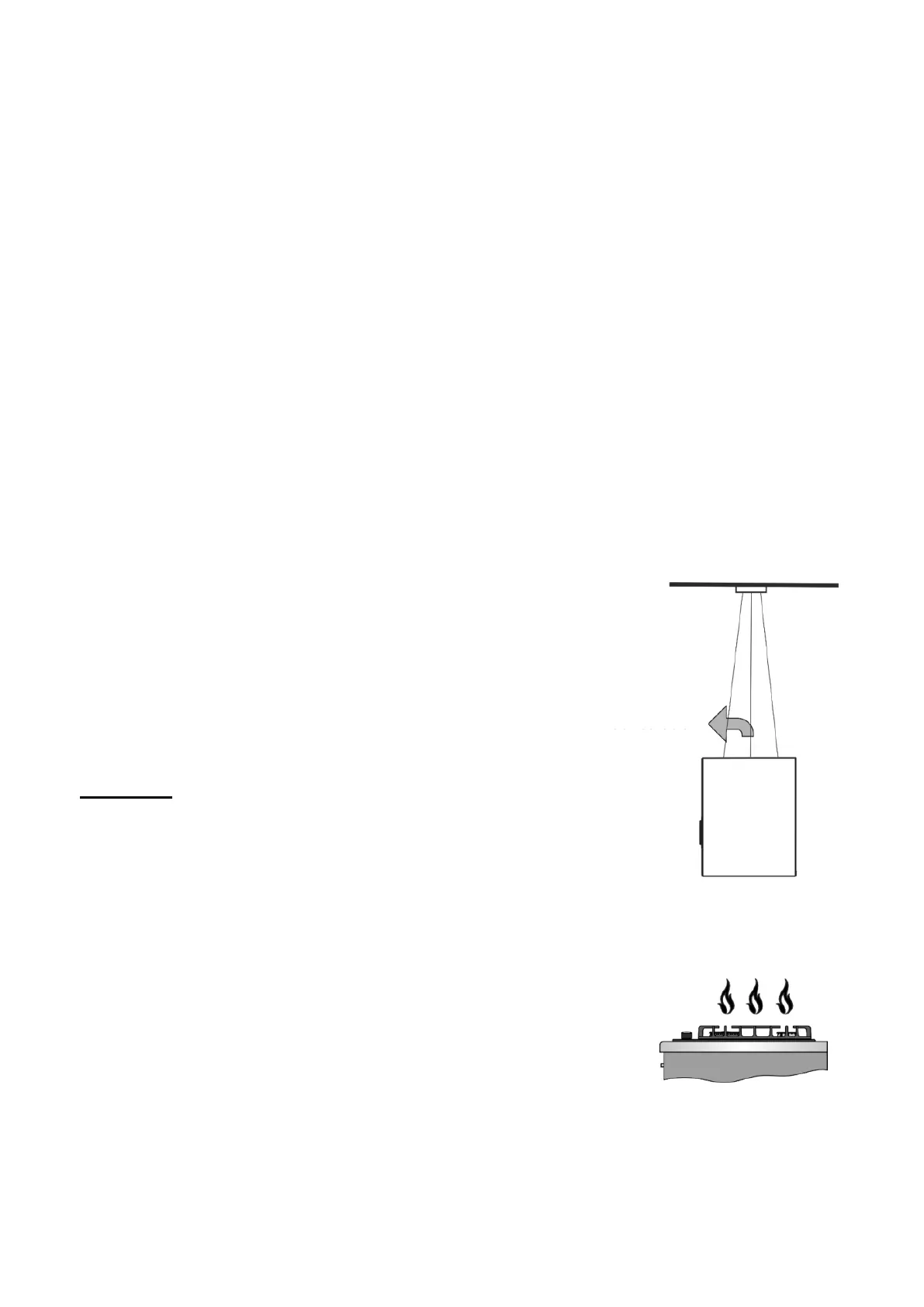

1.5 Okap pracuje w trybie recyrkulacji (zamknięty obieg powietrza w kuchni) (rys. 1).

1.6 Uwaga! Nie rozpoczynać montażu okapu, dopóki nie podłączysz go do sieci i nie upewnisz się o jego

stanie technicznym po sprawdzeniu wszystkich funkcji.

1.7 Zalecamy, aby wszelkie prace związane z instalacją, podłączeniem i naprawą okapu powierzać

wyłącznie wykwalifikowanym fachowcom, którzy zawodowo wykonują takie prace.

1.8 Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia i pęknięcia związane z

nieprawidłowym montażem, obsługą i naprawą okapu.

1.9 Producent zastrzega sobie prawo do dokonywania zmian w wyrobie w celu polepszenia jakości i

parametrów technicznych.

1.10 Charakterystyki techniczne okapu podane są w niniejszej instrukcji oraz na etykiecie umieszczonej na

wewnętrznej powierzchni obudowy (dostęp do niej otwiera się po wyjęciu filtra).

Uwaga! Okap montowany jest na suficie nad kuchenkami elektrycznymi na wysokości 650-750

mm, a nad kuchenkami gazowymi na wysokości 750-850 mm od powierzchni roboczej płyty (rys. 1).

2. GŁÓWNE CHARAKTERYSTYKI TECHNICZNE

3. ZESTAW DOSTAWY

ZESTAW DOSTAWY

OBEJMUJE

Okap

1 szt.

Kotwa klinowa ocynkowana M8 Ø10 x 60mm

3 szt.

Instrukcja obsługi

1 egz.

4. WYMAGANIA BEZPIECZEŃSTWA

UWAGA!

NIE WŁĄCZAJ OKAPU DO SIECI PŁYTY ELEKTRYCZNEJ.

CHROŃ PRZEWÓD ELEKTRYCZNY PRZED

USZKODZENIEM MECHANICZNYM I TERMICZNYM.

4.1 Podczas montażu, obsługi i konserwacji surowo zakazane:

• podłączenie okapu do sieci zasilającej o napięciu i częstotliwości nieodpowiadającej określonym w

rozdziale 2;

• stosowanie lampy oświetleniowe o mocy powyżej 1,5 W (LED);

• przeprowadzenie konserwacji, wymiana lamp, usuwanie filtrów, czyszczenie okapu bez uprzedniego

wyjęcia wtyczki z gniazdka;

• eksploatacja okapu z otwartym źródłem ognia, otwartymi palnikami gazowymi lub elementami grzejnymi.

Elementy grzejne należy zawsze przykrywać naczyniami;

• gotowanie na alkoholu;

• pozostawienie frytownic bez nadzoru;

• praca okapu z wyjętymi filtrami;

• podłączenie okapu do sieci płyty, odcięcie wtyczki podczas instalacji.

Napięcie , V

220-230

Częstotliwość , HZ

Liczba trybów pracy

Rodzaj sterowania

elektroniczne

Zużycie nominalne, Wat

Moc silnika

220

Lampa oświetleniowa

(LED)

2x3

Wydajność podczas podłączania do standardowego systemu

wentylacji , m³/h

668

Całkowite wymiary okapu,

Szerokość

360

Głębokość

360

Wysokość

360

Waga, kg

8,0

Poziom hałasu (db)

45-57

Klasa ochrony

Tryb pracy

S1 ( długotrwały )

PRZEWÓD ELEKTRYCZNY OKAPU WZMOCNIONY Z UZIEMIENIEM

UWAGA! ZABRONIONE JEST UŻYWANIE KUCHENKI GAZOWEJ (ELEKTRYCZNEJ) PRZY

WYŁĄCZONYM OKAPIE!

4.2 Aby uniknąć porażenia prądem, okap należy podłączyć do uziemionego gniazdka.

4.3 W przypadku korzystania z okapu jednocześnie z innymi urządzeniami grzewczymi (piece gazowe,

olejowe, itp.) poza elektrycznym, należy zapewnić w pomieszczeniu, w którym okap jest zainstalowany,

dodatkowy dopływ świeżego powietrza (np. Otworzyć okno).

4.4 Zapewnić terminowe czyszczenie aluminiowych łapaczy tłuszczu wielokrotnego użytku, w przeciwnym

razie wydajność okapu zostanie zmniejszona i istnieje ryzyko pożaru z powodu gromadzenia się tłuszczu i

kurzu w filtrze.

4.5 W przypadku zapłonu nie wolno włączać okapu, aby zredukować dym, dopóki ogień nie zostanie

całkowicie ugaszony.

4.6 W przypadku zapłonu pod okapem, przykryć płomień grubą szmatką, odłączyć okap od sieci, nie

używać wody do gaszenia płomienia w pobliżu urządzeń elektrycznych.

4.7 Chronić przewód zasilający przed uszkodzeniami mechanicznymi i termicznymi.

5. OPIS OKAPU

5.1 Okap kuchenny "GZ-685" jest oczyszczaczem powietrza typu wyciągowego z wentylatorem

średnicowym (turbiną), wyposażonym w pochłaniające tłuszcz filtrem aluminiowym. Wykonany jest z blachy

stalowej węglowej z pokryciem dekoracyjno - ochronnym farbami proszkowymi.

5.2 Okap należy do typu „wyspowego” i jest montowany do sufitu nad kuchenką.

5.3 Okap pracuje w trybie recyrkulacji (zamknięty obieg powietrza w kuchni) (rys. 1).

„Należy wziąć pod uwagę, że przy włączaniu okapu w pomieszczeniu

ciśnienie automatycznie obniża się i musi zostać wyrównane

poprzez dopływ świeżego powietrza. Można to osiągnąć otwierając

drzwi, okna lub korzystając ze specjalnych urządzeń

wentylacyjnych ”.

Rys.1

recyrkulacja

5.4 Okap składa się z następujących elementów (rys. 2):

1 – aluminiowy filtr przeciwtłuszczowy

2 – lampy oświetleniowe

3 – obudowa okapu

4 – panel sterowania

5 – wsporniki z zaciskiem kablowym

6 – filter węglowy

7 – turbofan

8 – skrzynka zasilająca z przewodem zasilającym

9 – skrzynka z kondensatorem

10 – wkład

11 – pokrywa obudowy

12 – lina

13 – osłona mocująca

14 – zaciski kablowe

15 – wspornik montażowy

Rys.2

6. INSTRUKCJA MONTAŻU OKAPU

6.1 Wybierz miejsce do zainstalowania okapu.

6.2 Wyjmij okap z opakowania.

6.3 Podłącz okap do sieci i sprawdź wszystkie jego funkcje.

Przypominamy, że wysokość montażu okapu nad kuchenkami elektrycznymi musi wynosić min. 650 mm,

a nad gazowymi nie mniej niż 750 mm (rys. 1).

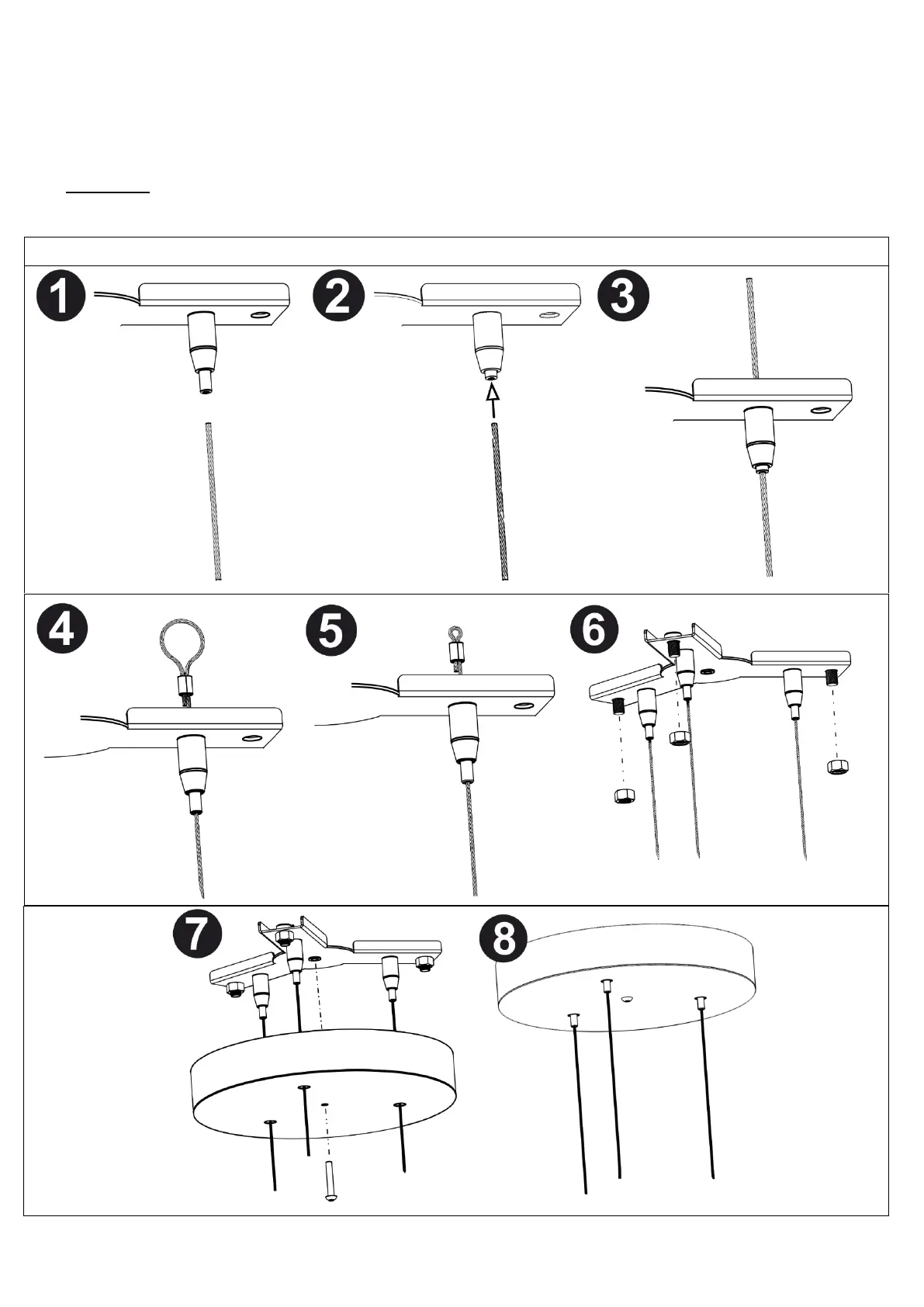

Schematy instalacji okapu

Rys.3

6.4 Przeprowadź metalowe kable przez otwory w osłonach montażowych i wspornikach montażowych

(rysunek 1).

6.5 Dokręć zaciski na metalowych kablach i zrób węzeł (rysunek 2, 3, 4).

6.6 Dokręć do oporu zaciski na metalowych kablach (rysunek 5).

6.7 Wywierć 3 otwory w suficie pod kołki M8 Ø12x60mm. Podnieś wsporniki montażowe do sufitu i

przykręć 3 śruby przez otwory we wspornikach montażowych i wkręć kliny w kotwę (rysunek 6).

6.8 Podnieść osłonę montażową do złącza za pomocą kątowników montażowych (rysunek 7).

6.9 Zabezpiecz osłony montażowe za pomocą kątowników montażowych (rysunek 8).

6.10 Sprawdź niezawodność mocowania okapu

7. INSTRUKCJA OBSŁUGI I PIELĘGNACJI OKAPU

7.1 Okap ma 4 prędkości wentylacji. W zależności od ilości parowania podczas gotowania można wybrać

wentylację niską, średnią lub wysoką.

7.2 Przed gotowaniem należy włączyć okap w żądanym trybie pracy. Zaleca się kontynuowanie pracy

okapu przez 3-5 minut po gotowaniu, aby powietrze w kuchni zostało oczyszczone z parowania i

zapachów.

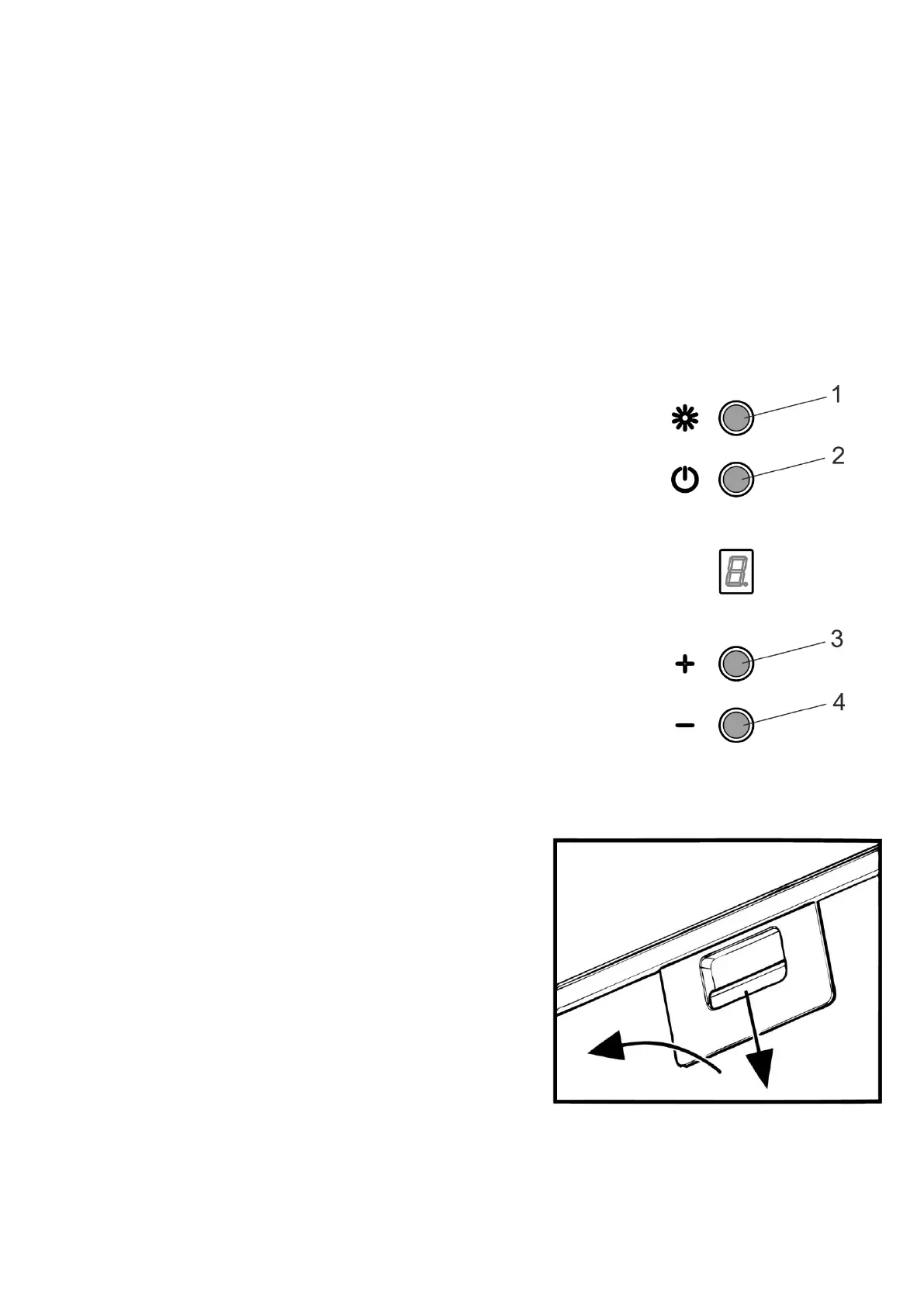

7.3 Na dolnym panelu obudowy umieszczono przyciskowy przełącznik

trybów pracy i włączania lamp oświetleniowych (rys. 4).

1 - włączanie / wyłączanie oświetlenia,

2 - włączanie / wyłączanie okapu,

3 - zwiększenie prędkości,

4 - zmniejszenie prędkości.

Uwaga! Przed czyszczeniem odłącz okap od sieci

zasilającej.

7.4 Do zewnętrznego czyszczenia pomalowanego okapu

używać wilgotnej szmatki zwilżonej ciepłą wodą z neutralnym

detergentem, a do okapu ze stali nierdzewnej specjalnymi

środkami, zgodnie z odpowiednimi instrukcjami.

7.5 Do czyszczenia okapu nie wolno używać agresywnych

detergentów, szorstkich gąbek ani środków czyszczących

zawierających sodę, kwas, chlorki lub rozpuszczalniki.

7.6 Podczas mycia należy unikać zawilgocenia przewodzących

części okapu, a po umyciu przetrzeć powierzchnie miękką

szmatką.

7.7 Filtr aluminiowy zatrzymujący olej i kurz z powietrza

zapycha się i należy go myć po namoczeniu w gorącej wodzie ze

skutecznym detergentem 1 raz co 1,5 - 2 miesiące.

Zmiana koloru filtra po umyciu nie wpływa na jakość jego pracy.

Rys.4

Rys.5

7.8 Aby wyjąć filtr aluminiowy (rys. 5), naciśnij zatrzask sprężynowy i pociągając go ku sobie i w dół,

wyjmij filtr z panelu. Zainstaluj filtr w odwrotnej kolejności.

Nie instaluj filtra po umyciu, zaczekaj aż

całkowicie wyschnie.

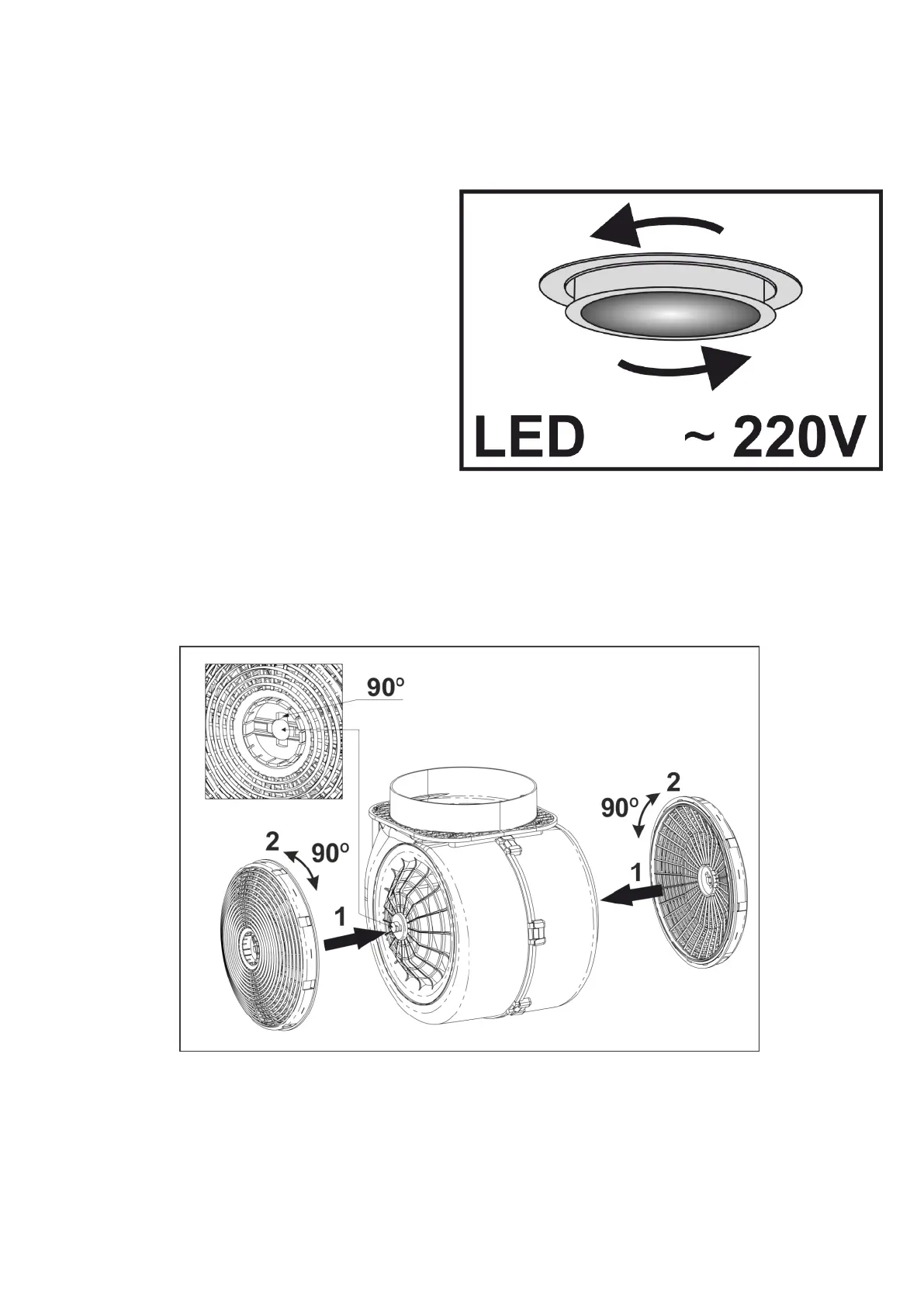

7.9 Aby wymienić lampę należy wyjąć filtry (rys.

7), ścisnąć oprawkę wkład na siebie tak, aby lampka

wyszła z obudowy osłony, trzymając uchwyt wkładu,

delikatnie naciśnąć lampę w kierunku wkładu i

obracając w kierunku przeciwnym do ruchu

wskazówek zegara, wyjąć (rys. 6). Zainstalować nową

o takich samych parametrach i zainstalować filtry.

7.10 Filtry węglowe (do kupienia osobno) używane

w trybie recyrkulacji należy wymieniać co 3 do 6

miesięcy, w zależności od pracy okapu. Filtry są

montowane na trzpieniu T-podobnym pokrywy

turbowentylatora poprzez ciśnienie osiowe i obrót

zgodnie z ruchem wskazówek zegara.

Aby wymienić filtr węglowy, należy wykonać następujące czynności (rys.7):

• Wyjmij filtr aluminiowy.

• Umieść filtr węglowy na uchwycie do oporu po obu stronach (1).

• Obróć filtr węglowy w dowolnym kierunku o 90 stopni, mocując go (2).

• Zainstaluj filtr aluminiowy.

Rys.6

Rys.7

Rys.8

SCHEMAT ELEKTRYCZNY PODSTAWOWY

MOŻLIWE AWARIE OKAPU

Sprawdź połączenia

elektryczne

Sprawdź, czy silnik jest

włączony

Sprawdź włącznik lampy

(musi być włączony)

Sprawdź filtr aluminiowy

(myj raz na 1,5 - 2 miesiące)

Sprawdź gniazdko

(czy jest w nim napięcie)

Sprawdź lampy

Sprawdź rurę wylotową powietrza

Sprawdź filtr węglowy

(wymiana 1 raz na 3-4 miesiące)

Okap nie działa

●

Lampka nie świeci

●

Zmniejszona

produktywność

pracy okapu

●

Okap pracuje

głośniej

●

W trybie

recyrkulacji

wypuszcza się mało

powietrza

●

Váņený kupující, děkujeme Vám, ņe jste si zvolili výrobek znaĉky GUZZANTI. Uĉinili jsme veńkeré

úsilí aby byli jste spokojeni s nańím výrobkem.

1. ZÁKLADNÍ INFORMACE

1.1 Před instalací a provozem digestoře je třeba pečlivě přečíst všechny naše doporučení, jejichž dodržování

zajistí spolehlivý provoz výrobku. Mějte návod k obsluze vždy vedle výrobku, na dosah ruky, abyste mohli

rychle získat odpovědi na všechny případné otázky.

POZOR! Je nevyhnutelné aby na výrobek působila pokojová teplota po dobu nejméně dvou hodin

před jeho zapnutím a zahájením provozu.

1.2 Digestoř slouží k odsávání dýmů a par při vaření z prostoru nad sporákem. Digestoř se používá výhradně

v domácnosti.

POZOR! Pouņití digestoře pro jiné neņ domácí úĉely není přípustné! Při pouņití digestoře pro jiné neņ

domácí úĉely existuje riziko úrazu ĉi pońkození majetku, a spotřebitel ztrácí záruku!

1.3 Digestoř snižuje obsah ve vzduchu škodlivých látek nedokonalého spalování zemního plynu, částečně

redukuje zápachy během vaření a zmenšuje znečištění stěn, stropu a nábytku mastnotami a sazemi.

1.4 Výrobek slouží pro odsávání a čištění vzduchu pomoci diametrálního ventilátoru (turbíny) a je vybavený

hliníkovým filtrem, zachycujícím tuky, a má možnost instalace dodatečného uhlíkového filtru, zachycujícího

zápachy. Výrobek je vyrobený s plechu z uhlíkové oceli a má dekorativní ochranný nátěr práškovými barvami.

1.5 Digestoř funguje v režimu recirkulace (tj. uzavřeného kruhového oběhu vzduchu v kuchyni) (obr.1).

1.6 Upozornění! Digestoř je třeba dočasně připojit k elektrické síti před montáži aby zkontrolovat funkčnost

a provozuschopnost její ovládacích prvků.

1.7 Doporučujeme Vám, aby veškeré instalační, seřizovací a opravné práce na Vašim digestoře byly

provedeny pouze školenými odborníky.

1.8 Výrobce neodpovídá za případné poškození digestoře, které mohou vzniknout kvůli nesprávné instalací,

či nevhodného provozu anebo opravy.

1.9 Výrobce si vyhrazuje právo upravit výrobek podle svého usouzení za účelem zdokonalování jeho kvality

a technických parametrů.

1.10 Technické údaje digestoře jsou uvedené v tomto návodu k obsluze a na štítku, připevněném k vnitřnímu

povrchu těla digestoře, který je přístupný po odstranění filtru.

1.11 Upozornění! Digestoř se instaluje na stropě nad varnou deskou elektrického sporáku ve výńce 650

aņ 750mm, a nad varnou deskou plynového sporáku digestoř se instaluje na zeď ve výńce 750 aņ 850mm

(obr.1).







Digestoř ventilační kuchyňská

1 kus

Klínová pozinkovaná kotva M8 10 x 60 mm

3 kusy

Návod k obsluze

1 kus



POZOR!







4.1 Během montáži, provozu a údržby digestoře 

• Připojovat digestoř k síti s napětím a kmitočtem, neodpovídajícím hodnotám, uvedeným v článku 2;

• Používat LED svítidly s výkonem vyšším než 1,5 W;

• Provádět údržbu, výměnu LED svítidel, odstranění filtrů a čištění digestoře bez předchozího vytahování

její zástrčky ze zásuvky;

• Provozovat digestoř současně s otevřeným plamenem pod ní hořícím, a to provozovat hořáky na plynovém

sporáku anebo topné tělesy na elektrickém sporáku bez nádoby na nich. 

;

• Vařit pokrmy, vyžadující přidání k nim alkoholických nápojů;

• Nechat fritézu bez dozoru;

• Provozovat digestoř bez filtru;

• Připojovat digestoř k přívodu elektrického proudu elektrického sporáku, odřezovat zástrčku na její

elektrickém kabelu, apod.

 

4.2 Aby nedošlo k úrazu elektrickým proudem, digestoř musí být zapojená do uzemněné zásuvky.

Provozní napětí, V

220-230

Kmitočet, Hz

Počet stupňů výkonu

Ovládání

elektronické

Jmenovitý výkon, W

Elektromotor

220

LED osvětlení

2x3

Výkon odsávání při připojení k standardnímu ventilačnímu

systému, m3/hod.

668

Celkové rozměry,

Šířka

360

Hloubka

360

Výška

360

Hmotnost, kg

8,0

Hlučnost, dB

45-57

Třída ochrany

Provozní režim

S1 (dlouhotrvající)



4.3 Při použití digestoře současně s jinými topnými zařízeními jako jsou plynové a naftové pece (s výjimkou

elektrických ohřívačů), je nutno zajistit do místnosti, ve které je instalovaná digestoř, dodatečný přívod

čerstvého vzduchu (například, otevřít větrací okénko, apod.).

4.4 Je nutno zajistit včasné čištění mnohorázových hliníkových filtrů na odstranění tuku, jinak se efektivita

digestoře sníží a vznikne nebezpečí požáru kvůli akumulaci na filtru mastnoty a prachu.

4.5 V případě vznícení plamene pod digestoři nikdy nezapínejte digestoř aby odsávat kouř, dokud oheň

nebude úplně lokalizován.

4.6 V případě vznícení plamene pod digestoři ihned zakryjte plamen vzduchotěsným hadříkem, a pak

odpojte digestoř od elektrické síti. Nepoužívejte vodu k hašení ohně v případě její možného styku s elektrickým

zařízením či proudovodnými částmi.

4.7 Chraňte napájecí kabel digestoře před jeho mechanickým či tepelným poškozením.

5. FUNKĈNÍ POPIS

5.1 Digestoř ventilační kuchyňská GZ-685 je určená pro odsávání a čištění vzduchu pomoci diametrálního

ventilátoru (turbíny) a je vybavená hliníkovým filtrem proti mastnotám. Digestoř se vyrábí v provedení s

jedním motorem a s plechu z uhlíkové oceli, opatřené dekorativním ochranným nátěrem práškovými barvami.

5.2 Digestoř je „ostrůvkového“ typu a se instaluje do stropu nad sporákem.

5.3 Digestoř funguje v režimu recirkulace (tj. uzavřeného kruhového oběhu vzduchu v kuchyni) (obr.1).

Poznámka: Když digestoř je dlouhodobě v provozu, se

může snížit v zavřené místnosti tlak, který se musí

vyrovnat přítokem čerstvého vzduchu. Toho lze

dosáhnout otevřením dveří, oken nebo uplatněním

ventilačního zařízení.

Obr.1

recirkulace

Obr.1

5.4 Základní provedení (obr.2):

1 – filtr hliníkový proti mastnotám

2 – LED svítidla

3 – tělo digestoře

4 – přepínaĉ provozního reņimu

5 – konzoly s úchytem na lana

6 – uhlíkový filtr

7 – turbofan

8 – krabice napájecího zdroje s elektrickým kabelem

9 – krabice s kondenzátorem

10 – vloņka

11 – kryt těla digestoře

12 – lano

13 – montáņní kryt

14 – kabelové svorky

15 – montáņní konzola

Obr.2

6. INSTALACE

6.1 Vyberte místo vhodné pro instalace digestoře.

6.2 Rozbalte digestoř.

6.3 Připojte digestoř k elektrické síti a zkontrolujte provozuschopnost její funkčních prvků.

6.4 Prolínejte ocelové lana přes otvory na konzolách a přes otvory na montážních krytech (schéma 1).

6.5 Nasaďte úchyty na ocelové lana a udělejte uzel (schéma 2, 3, 4).

6.6 Dále úchyty na ocelových lanech je třeba utáhnout až na doraz (schéma 5).

6.7 Do stropu vyvrtejte 3 otvory pro klínové kotvy М8 Ø12х60mm a vložte tyto kotvy ve vyvrtané otvory.

Potom je třeba připevnit konzoly do stropu pomocí 3 šroubů, zašroubovaných přes otvory na konzolách do

klínových kotev (schéma 6).

Montážní schémata

Obr.3

6.8 Přiložte montážní kryty ke konzolám ().

6.9 Připevněte montážní kryty ke konzolám ().

6.10 Zkontrolujte, zda je toto připevnění spolehlivé a bezpečné.



7.1 Digestoř je vybavená 4 větracími rychlostmi. V závislosti na množství páry při vaření si můžete zvolit

nízkou, střední nebo vysokou úroveň ventilace.

7.2            

  aby se vzduch v kuchyni očistil od

zbytků odpařování a pachů.

7.3 Na dolním panelu těla digestoře je umístěn tlačítkový přepínač provozního režimu a zapnutí LED

osvětlení (obr.4).

1 - zapnutí / vypnutí osvětlení

2 - zapnutí / vypnutí digestoře

3 - zvýšení rychlosti

4 - zpomalení rychlosti

8. 

8.1  Vždy před jakýmkoliv čištěním odpojte digestoř z elektrické sítě.

8.2 Pro čištění vnější části digestoře s natřeným barvou povrchem, použijte vlhký hadřík namočený v teplé

vodě s rozpouštěným v ní neutrálním čisticím prostředkem, a pro čištění vnější části digestoře s povrchem s

nerezové oceli, používejte speciální čisticí prostředky podle

příslušných pokynů.



      

 jedlou sodu, kyseliny, chloridy nebo



8.4 Při mytí digestoře dbejte na to, aby se na její elektrické

části nedostala

vlhkost, a po mytí otřete důkladně její povrch měkkým

hadříkem.

8.5 Hliníkový filtr, na nimž se akumulují mastnoty a prachy

ze vzduchu, je třeba po namočení v horké vodě umýt účinným

čisticím prostředkem jednou za 1,5 až 2 měsíce.





Obr.4

Obr.5

8.6 Aby deinstalovat hliníkový filtr (obr.5) je třeba natlačit na pružinovou západku, a tahem na sebe a dolů

deinstalovat filtr z panelu. Instalaci filtru je třeba provést opačným postupem.

Poznámka: Neinstalujte filtr po mytí na digestoř

dokud on nebude suchý.

8.7 Pro výměnu žárovky je nutno nejdřív deinstalovat

filtry (obr.7), potlačit držák objímky žárovky na sebe, aby

vyjmout jeho s těla digestoře, potom je třeba držet prsty

držák objímky tak, aby se dálo lehce natlačit na žárovku

směrem k objímce a otočit žárovku proti směru hodinových

ručiček aby jí vyjmout s objímky (obr.6). Po výměně

žárovky je nezbytně instalovat filtry opět na digestoř. Při

výměně žárovky používejte pouze typy žárovek ze stejnými

technickými charakteristikami.

8.8 Uhlíkové filtry (potřeba dokoupit), které se

používají v režimu recirkulace, by měly být vyměněné každých 3 až 6 měsíců v závislosti od provozních

podmínek. Uhlíkové filtry se instalují na čep ve tvaru písmene T na krytu turbo ventilátoru způsobem axiálního

nátlaku na nich s následujícím jejích otáčením ve směru hodinových ručiček.

Postup při výměně uhlíkového filtru (obr. 7):

 Deinstalujte hliníkový filtr.

 (1) – Nainstalujte uhlíkový filtr na fixátor až na doraz z obou stran.

 (2) – Otočte uhlíkový filtr jakýmkoliv směrem na 90 stupňů aby zajistit

jeho fixaci.

 Instalujte hliníkový filtr.

Obr.6

Obr.7

ZÁKLADNÍ ELEKTRICKÉ SCHÉMA

ŘEŠENÍ MOŽNÝCH PROBLÉMŮ

Zkontrolujte, zda je elektrické připojení pevné

Zkontrolujte, zda je motor zapnutý

Zkontrolujte, zda je vypínač žárovky zapnutý

Zkontrolujte, zda je hliníkový filtr čistý (mytí filtru je třeba

provést aspoň jednou za 1,5 až 2 měsíce)

Zkontrolujte, zda je v elektrické zásuvce provozní napětí

Zkontrolujte, zda jsou žárovky funkční

Zkontrolujte stav horního vzdušného vývodu

Zkontrolujte stav uhlíkového filtru (výměnu filtru je třeba

provést aspoň jednou za 3 až 4 měsíce)

Digestoř

není

funkční

●

Žárovka

není

funkční

●

Snížená

produktivita

digestoře

●

Zvětšená

hlučnost

digestoře

●

Slabý

odvod

vzduchu v

režimu

recirkulace

●

Váņený kupujúci, ďakujeme Vám, ņe ste si zvolili výrobok znaĉky GUZZANTI. Urobili sme vńetko

úsilie aby boli ste spokojní s nańim výrobkom.

1. ZÁKLADNÁ INFORMÁCIA

1.1 Pred inštaláciou a prevádzkou digestora je potrebné starostlivo prečítať všetky odporúčania, dodržiavanie

ktorých zabezpečí spoľahlivú prevádzku výrobku. Majte návod na obsluhu vždy vedľa výrobku, na dosah ruky,

aby ste mohli rýchlo získať odpovede na všetky prípadné otázky.

POZOR! Je nevyhnutné aby na výrobok pôsobila izbová teplota minimálne dve hodiny pred jeho

zapnutím a zaĉatím prevádzky.

1.2 Digestor slúži na odsávanie dymov a pár počas varenia z priestoru nad sporákom. Digestor sa používa

výhradne v domácnosti.

POZOR! Pouņitie digestora pre iné ako domáce úĉely nie je prípustné! Pri pouņití digestora pre iné

ako domáce úĉely existuje riziko fyzického zranenia osoby, pońkodenia jej majetku ĉi straty záruky na

výrobok!

1.3 Digestor znižuje obsah vo vzduchu škodlivých látok nedokonalého spaľovania zemného plynu, čiastočne

redukuje zápachy počas varenia a zmenšuje znečistenie stien, stropu a nábytku mastnotou a sadzami.

1.4 Výrobok slúži pre odsávanie a čistenie vzduchu pomocou diametrálneho ventilátora (turbíny) a je

vybavený hliníkovým filtrom, zachytávajúcim tuky, a má opciu na inštaláciu dodatočného uhlíkového filtra,

zachycujúceho zápachy. Výrobok je vyrobený s plechu z uhlíkovej ocele a má dekoratívny ochranný náter

práškovými farbami.

1.5 Digestor funguje v režime recirkulácie (tj. uzatvoreného kruhového obehu vzduchu v kuchyni) (obr.1).

1.6 Upozornenie! Digestor je potrebné pred inštaláciou dočasne pripojiť k elektrickej sieti aby skontrolovať

funkčnosť a prevádzkyschopnosť jeho ovládacích prvkov, a potom odpojiť.

1.7 Odporúčame Vám, aby všetky inštalačné, nastavovacie a opravné práce na Vašom digestore sa

vykonávali len školenými odborníkmi.

1.8 Výrobca nezodpovedá za prípadné poškodenie digestora, ktoré môže vzniknúť kvôli nesprávnej

inštalácií, či kvôli jeho nevhodnej prevádzky alebo opravy.

1.9 Výrobca si vyhradzuje právo upraviť výrobok podľa svojho usúdenia za účelom zdokonaľovania jeho

kvality a technických parametrov.

1.10 Technické údaje digestora sú uvedené v návode na obsluhu aj na pripevnenom k vnútornému povrchu

tela digestora štítku, prístupnému k videniu po deinštalácii filtra.

1.11 Upozornenie! Digestor sa inńtaluje na strope nad varnou doskou elektrického sporáka vo výńke

650 aņ 750mm. Digestor sa inńtaluje na stenu nad varnou doskou plynového sporáka vo výńke 750 aņ

850mm (obr.1).



3. OBSAH BALENIA

Obsah balenia



Digestor ventilačný kuchynský

1 kus

Klinová pozinkovaná kotva M8 10 x 60 mm

3 kusy

Návod na obsluhu

1 kus



POZOR!







4.1 Počas montáži, prevádzky a údržby digestora sa striktne zakazuje:

• Pripojovať digestor k sieti s napätiam a frekvenciou, nezodpovedajúcim hodnotám, uvedeným v článku 2;

• Používať LED svietidla s výkonom, presahujúcim 1,5 W;

• Vykonávať údržbu, výmenu LED svietidiel, deinštalaciu filtrov a čistenie digestora bez predchádzajúceho

vyťahovania jeho zástrčky zo elektrickej zásuvky;

• Prevádzkovať digestor súčasne s otvoreným plameňom pod nim horiacim, a to prevádzkovať horáky na

plynovom sporáku alebo ohrievacie telesá na elektrickom sporáku bez nádoby na nich.   

;

• Variť pokrmy, vyžadujúce pridanie k nim alkoholických nápojov;

• Nechať fritézu bez dohľadu;

• Prevádzkovať digestor bez filtra;

• Pripojovať digestor k prívodu elektrického prúdu elektrického sporáka, odrezávať zástrčku na elektrickom

kábli digestora, a pod.

Upozornenie! 

Prevádzkové napätie, V

220-230

Frekvencia, Hz

Počet stupňov výkonu

Ovládanie

elektronické

Menovitý výkon, W

Elektromotor

220

LED osvetlenie

2x3

Výkon odsávania pri pripojení k štandardnému ventilačnému

systému, m3/hod.

668

Celkové rozmery, mm

Šírka

360

Hĺbka

360

Výška

360

Hmotnosť, kg

8,0

Hlučnosť, dB

45-57

Trieda ochrany

Prevádzkový režim

S1 (dlhotrvajúci)

 

4.2 Aby nedošlo k úrazu elektrickým prúdom, digestor musí byť zapojený do uzemnenej zásuvky.

4.3 Pri použití digestora súčasne s inými vykurovacími zariadeniami ako sú plynové a naftové pece (s

výnimkou elektrických ohrievačov), je nutné zaistiť do miestnosti, vo ktorej je inštalovaný digestor, dodatočný

prívod čerstvého vzduchu (napríklad, otvoriť vetracie okienko, a pod.).

4.4 Je nutné zaistiť včasné čistenie mnohorázových hliníkových filtrov a odstránenie tuku s nich, inak sa

efektivita digestora zníži a vznikne nebezpečenstvo požiaru v dôsledku akumulácie na filtri mastnoty a prachu.

4.5 V prípade vznietenia plameňa pod digestorom nikdy nezapínajte digestor aby odsávať dym, až dokiaľ

oheň nebude úplne lokalizovaný.

4.6 V prípade vznietenia plameňa pod digestorom ihneď zakryte plameň akoukoľvek vzduchotesnou

handričkou, a potom bez meškania odpojte digestor od elektrickej sieti. Nepoužívajte vodu na hasenie ohňa v

prípade jej možného styku s elektrickým zariadením či jeho proudovodnými časťami.

4.7 Chráňte napájací kábel digestora pred jeho mechanickým alebo tepelným poškodením.

5. FUNKĈNÝ POPIS

5.1 Digestor ventilačný kuchynský GZ-685 je určený pre odsávanie a čistenie vzduchu pomocou

diametrálneho ventilátora (turbíny) a je vybavený hliníkovým filtrom proti mastnotám. Digestor sa vyrába v

prevedení s jedným motorom a s plechu z uhlíkovej ocele, opatrenej dekoratívnym ochranným náterom

práškovými farbami.

5.2 Digestor je "ostrovčekového" typu a sa inštaluje na strop nad sporákom.

5.3 Digestor funguje v režime recirkulácie (tj. uzatvoreného kruhového obehu vzduchu v kuchyni) (obr.1).

Poznámka: Ak digestor je dlhodobo v prevádzke, sa

môže znížiť v zatvorenej miestnosti tlak, ktorý sa musí

vyrovnať prítokom čerstvého vzduchu. To možno

dosiahnuť otvorením dverí, okien alebo uplatnením

ventilačného zariadenia.

Obr.1

recirkulácia

5.4 Základné prevedenie (obr.2):

1 – Filter hliníkový proti mastnotám

2 – LED svietidlá

3 – Telo digestora

4 – Prepínaĉ prevádzkového reņimu

5 – Konzoly s uchyteniam na laná

6 – Uhlíkový filter

7 – Turbofan

8 – Krabica napájacieho zdroja s elektrickým káblom

9 - Krabica s kondenzátorom

10 - Vloņka

11 - Kryt tela digestora

12 – Lano

13 – Montáņny kryt

14 – Káblové svorky

15 – Montáņna konzola

Obr.2

6. INŃTALÁCIA

6.1 Vyberte miesto vhodné pre inštaláciu digestora.

6.2 Rozbaľte digestor.

6.3 Dočasne pripojte digestor k elektrickej sieti a skontrolujte prevádzkyschopnosť jeho funkčných prvkov,

a po kontrole odpojte ho od napájacej siete.

Poznámka: Montáņna výńka digestora nad varnou doskou elektrického sporáka by mala byť

minimálne 650mm. Montáņna výńka digestora nad varnou doskou plynového sporáka by mala byť

minimálne 750mm (obr.1).

Montážne schémy

Obr.3

6.4 Prelínajte oceľové laná cez otvory na konzolách a cez otvory na montážnych krytoch (schéma 1).

6.5 Nasaďte uchytenia na oceľové laná a urobte uzol (schéma 2, 3, 4).

6.6 Ďalej uchytenia na oceľových lanách je treba utiahnuť až na doraz (schéma 5).

6.7 Do stropu vyvŕtajte 3 otvory pre klinové kotvy М8 Ø12х60mm a vložte tieto kotvy vo vyvŕtané otvory.

Potom je potrebné pripevniť konzoly do stropu pomocou 3 skrutiek, zaskrutkovaných cez otvory na

konzolách do klinových kotiev (schéma 6).

6.8 Priložte montážne kryty ku konzolám (schéma 7).

6.9 Pripevnite montážne kryty ku konzolám (schéma 8).

6.10 Skontrolujte, či je toto pripevnenie spoľahlivé a bezpečné.

7. POUŅITIE

7.1 Digestor je vybavený 4 vetracími rýchlosťami. V závislosti na množstve pary pri varení si môžete zvoliť

nízku, strednú alebo vysokú úroveň ventilácie.

7.2 Pred varením zapnite digestor v poņadovanom prevádzkovom reņime a po skonĉení varenia

odporúĉame Vám nechať digestor v prevádzke na ďalńích 3 aņ 5 minút, aby sa vzduch v kuchyni sa

dôkladne oĉistil od zvyńkov odparovania a zápachov.

7.3 Na dolnom paneli tela digestora je umiestnený tlačidlový prepínač prevádzkového režimu a zapnutia

LED osvetlenia (obr.4).

1 - zapnutie / vypnutie osvetlenia

2 - zapnutie / vypnutie digestora

3 - zvýšenie rýchlosti

4 - spomalenie rýchlosti

8. ÚDRŅBA

8.1 Upozornenie! Vždy pred akýmkoľvek čistením odpojte digestor od elektrickej sieti.

8.2 Na čistenie vonkajšej časti digestora s natretým farbou

povrchom, použite vlhkú handričku namočenú v teplej vode s

rozpusteným v nej neutrálnym čistiacim prostriedkom, a pre

čistenie vonkajšej časti digestora s povrchom s nerezovej ocele,

používajte špeciálne čistiace prostriedky podľa príslušných

pokynov.

8.3 Na ĉistenie digestora nikdy nepouņívajte abrazívne

ĉistiace prostriedky, hrubé hubky alebo ĉistiace prostriedky,

obsahujúce jedlú sódu, kyseliny, chloridy alebo rozpúńťadlá.

8.4 Pri upratovaní digestora dbajte na to, aby sa na jeho

elektrické časti nikdy nedostala vlhkosť, a po upratovaní utrite

dôkladne jeho povrch suchou mäkkou handričkou.

8.5 Hliníkový filter, na ktorom sa akumulujú mastnoty a prachy

Obr.4

Obr.5

zo vzduchu, je potrebné po namočení v horúcej vode umyť účinným čistiacim prostriedkom jedenkrát za 1,5 až

2 mesiace.

             



8.6 Aby deinštalovať hliníkový filter (obr.5) je potrebné natlačiť na pružinovú západku, a ťahom na seba a

dole deinštalovať filter z panela. Inštaláciu filtra je potrebné vykonať opačným postupom.



8.7 Pre výmenu žiarovky je nutné najskôr deinštalovať filtre (obr.7) a potlačiť držiak objímky žiarovky na

seba, aby vybrať jeho s tela digestora, potom je

potrebné držať prstami držiak objímky tak, aby

možno bolo ľahko natlačiť na žiarovku smerom k

objímke a otočiť žiarovku proti smeru hodinových

ručičiek aby jej vyňať s objímky (obr.6). Pri výmene

žiarovky používajte len typy žiaroviek z rovnakými

technickými charakteristikami. Po výmene žiarovky

je nutne inštalovať filtre opäť na digestor.

8.8 Uhlíkové filtre  , ktoré sa

používajú v režime recirkulácie, by mali byť

vymenené každých 3 až 6 mesiacov v závislosti od

prevádzkových podmienok. Uhlíkové filtre sa

inštalujú na čap vo tvare písmena T na kryte turbo

ventilátora spôsobom axiálneho nátlaku na nich s

nasledujúcim ich otáčaním v smere hodinových

ručičiek.

Postup pri výmene uhlíkového filtra (obr. 7):

 Deinštalujte hliníkový filter.

 (1) - Nainštalujte uhlíkový filter na fixátor až na doraz z oboch strán.

 (2) - Otočte uhlíkový filter akýmkoľvek smerom na 90 stupňov aby zaistiť jeho fixácii.

 Inštalujte hliníkový filter.

Obr.7

Obr.6

ZÁKLADNÝ ELEKTRICKÝ SCHÉMA

RIEŠENIE MOŽNÝCH PROBLÉMOV

Skontrolujte, či je elektrické pripojenie pevné

Skontrolujte, či je motor zapnutý

Skontrolujte, či je vypínač žiarovky zapnutý

Skontrolujte, či je hliníkový filter čistý (umytie filtra je

potrebné vykonať aspoň raz za 1,5 až 2 mesiace)

Skontrolujte, či je v elektrickej zásuvke prevádzkové

napätie

Skontrolujte, či sú žiarovky funkčné

Skontrolujte stav horného vzdušného vývodu

Skontrolujte stav uhlíkového filtra (výmenu filtra je

potrebné vykonať aspoň raz za 3 až 4 mesiace)

Digestor

nie je

funkčný

●

Žiarovka

nie je

funkčná

●

Znížená

produktivita

digestora

●

Zväčšená

hlučnosť

digestora

●

Slabý

odvod

vzduchu v

režime

recirkulácie

●

Tisztelt vevň!

Hálások vagyunk hogy a «GUZZANTI» kerekedelmi márka termékét választotta. Minden

erőfeszitésünkkel vagyunk azzal, hogy a választásával elégedett legyen.

1. ÁLATALÁNOS UTASITÁSOK

1.1 A páraelszívó felszerelése és üzemeltetése előtt figyelmesen olvassa el az utasításainkat, melyek

biztosítják a berendezés biztonságos működését. Ne dobja ki a jelen utasítást, mivel az a később felmerülő

kérdésekre adhat választ.

FIGYELEM! ÜZEMELTETÉS ELŇTT (BEKAPCSOLÁS ELŇTT), A BERENDEZÉS MINIMUM

KÉT ÓRÁIG SZOBAI HŇMÉRSÉKLETNÉL LEGYEN.

1.2 A páraelszívó elrendeltsége az, hogy eltávolitsa a szennyezett levegőt az ételelkészítési berendezés fölöti

levegőböl, kimondottan háztartásban üzemelhető.

FIGYELEM! A HÁZTARTÁSI CÉLOKTÓL KÜLÖNB CÉLOKBÓL VALÓ TERMÉK

HASZNÁLATA TILOS! A PÁRAELSZIVŇ MÁS CÉLOK HASZNÁLATA KÖZBEN SEBESÜLÉS ÉS

VAGYONTÁRGYAK KÁROSODÁSÁNAK A VESZÉLYE ÁLL FENN, A TERMÉK ELVESZITI A

RÁ VONATKOZÓ GARANCIÁT!

1.3. A páraelszívó használata csökkenti a földgáz hiányos elégetéséből származó káros termékek levegőben

lévő tartalmát, részben csökkenti a főzés során keletkező kellemetlen szagokat, csökkenti a falak, mennyezetek

és bútorok zsírrészecskékkel és korommal való szennyeződését.

1.4. A páraelszívó recirkilációs üzemmódban működik (zárt körkörös légkeringés a konyhában) (1. rajz).

1.6. Figyelem! Csak akkor kezdje el a páraelszívó felszerelését, ha csatlakoztatta az elektromos hálózathoz,

és ellenőrizte annak műszaki működését, és minden funkcióját.

1.7 Javasoljuk, hogy a páraelszívó felszerelésével, csatlakoztatásával és javításával kapcsolatos minden

munkát csak szakképzett szakemberekre bízzanak, akik szakmailag foglalkoznak az ilyen munkákkal.

1.8. A gyártó nem vállal felelősséget a páraelszívó helytelen felszerelésével, üzemeltetésével és javításával

kapcsolatos károkért és meghibásodásokért.

1.9. A gyártó fenntartja a jogot, hogy a terméket minőségi és műszaki paramétereinek javítása érdekében

módosítsa.

1.10. A páraelszívó műszaki jellemzőit ebben az utasításban és a váz belső felületéhez rögzített címkén

vannak feltüntetve (a hozzáférése a szűrő eltávolításával elérhető).

1.11. Figyelem! A páraelszívót fell kell szerelni a mennyezetig az elektromos tűzhely felett 650-750

mm magasságban, a gáztűzhelyek felett pedig 750-850 mm magasságban a munkafelületétňl (1. rajz).

2. FŇ MŰSZAKI JELLEMZŇK

3. SZÁLLITÁSI KÉSZLET

A SZÁLLITÓKÉSZLETHEZ

TARTÓZIK

KONYHAI PÁRAELSZIVÓ

1 DB.

Ékformájú horgonyzott horgony

M8 Ø10 x 60 mm

3 DB.

ÜZEMELTETÉSI UTASITÁS

1 PÉLDÁNY.

4. BIZTONSÁGI KÖVETELMÉNYEK

FIGYELEM

TILOS A PÁRAELSZIVÓT AZ ELEKTROMOS TŰZHELY

HÁLÓZATÁBA KAPCSOLNI. VÉDJE AZ ELEKTOMOS

KÁBELT A MECHANIKUS ÉS HŇKÁROSODÁSOKTÓL.

4.1 A felszerelés, üzemeltetés és karbantartás során szigorúan tilos:

 Bekapcsolni a páraelszivót az elektromos hálózatba olyan feszültséggel és frekvenciával, amely nem

felel meg a 2. fejezet feltételeinek;

 használni 1,5 W-nál nagyobb teljesítményű világító lámpákat (LED);

 végezni karbantartást, lámpák cseréjét, a szűrők eltávolitását, a váz tisztítását anélkül, hogy előzőleg

kihúzná a kábelt a konnektorból;

 a páraelszívó üzemeltetése nyitott tűzforrással, nyitott gázégőknél vagy fűtőelemeknél. A

fűtňelemeket mindig edényekkel kell lefedni;

 főzés szesszesítal alkalmazásával;

 felügyelet nélkül hagyni a készüléket;

 a páraelszívó működtetése eltávolított szűrőkkel;

 csatlakoztatni a páraelszívót az elektromos hálózathoz, szereléskor elvágni a villanyhúzal csatlakozóját.

FIGYELEM! SZIGORÚAN TILOS HASZNÁLNI A GÁZ- (ELEKTROMOS) TŰZHELYET A

KIKAPCSOLT PÁRAELSZVÓ KÖZBEN!

4.2. Az áramütés elkerülése érdekében a páraelszívót a földelt aljzathoz kell csatlakoztatni.

FESZÜLTSÉG, V

220-230

FORDITÁS GYAKORISÁGA, Hz

MUNKAÜTEMÜZEM MENNYISÉGE

VEZÉRLÉS TIPUSA

elektronikus

NÉVLEGES FOGYASZTÁSI

KAPACITÁS, Vt

ELEKTROMOS MOTOR

220

VILÁDITÓLÁMPÁK(LED)

2x3

TELJESÍTMÉNY A STANDARD SZELLŐZÉSI

RENDSZERHEZ VALÓ CSATLAKOZÁSKOR , M³/ÓRA

668

A PÁRAELSZIVÓ

MÉRETEI,

SZÉLESSÉG

360

MÉLYSÉG

360

MAGASSÁG

360

SÚLY, KG

8,0

A UAJ MÉRTÉKRE (Db)

45-57

VÉDELMI OSZTÁLY

ÜZEMÜTEMMÓD

S1 (hosszantartó)

PÁRAELSZIVŇ ELEKTROMOS FÖLDELÉSSEL ELLÁTOTT KÁBELE

4.3. Ha a páraelszívót egyidejűleg az elektromos mellett más fűtőberendezésekkel (gáz, olaj, kemencék stb.)

használja, akkor további helyiséget kell biztosítania a páraelszívó felszereléséhez (pl. nyissa ki az ablakot).

4.4. Gondoskodjon az újrafelhasználható alumínium zsírcsapdák időben történő tisztításáról, különben

csökken a páraelszívó hatékonysága, és a zsír és a por felhalmozódása miatt a szűrőben tűzveszély áll fenn.

4.5. Gyúllás esetén ne kapcsolja be a páraelszívót a füst csökkentése érdekében, amíg a tűz teljesen

lokalizálódik.

4.6. Ha a páraelszívó alatt gyulladás keletkezik, takarja le a lángot vastag ruhával, kapcsolja ki a páraelszívót

a hálózatból, ne használjon vizet a láng eloltására az elektromos készülékek mellett.

4.7. Óvja a hálózati kábelt a mechanikai és termikus károsodásoktól.

5. A PÁRAELSZIVÓ LEIRÁSA

5.1 A "GZ-685" konyhai páraelszívó légtisztító készülék, átmérőjű ventilátorral (turbinnal), és zsírmegfogó

alumínium szűrővel kiegészítve. A termék egymotoros kivitelben szénacéllemezből készül, dekoratív –

porfestékekkel ellátott védőburkolattal.

5.2 A páraelszívó „szíget” tipusú és a mennyezetre a tűzhely fölött szerelhető fel.

5.3 A páraelszívó recirkilációs üzemmódban működik (zárt körkörös légkeringés a konyhában) (1. rajz).

rajz.1

„Figyelembe kell venni, hogy a páraelszívó beltéri

bekapcsolásakor a nyomás automatikusan csökken, amelyet a

friss levegň beáramlása miatt ki kell egyenlíteni. Ez úgy érhetň

el, ha ajtókat, ablakokat vagy speciális utánpótlású szellňzň

berendezéseket nyit ki."

recirkuláció

5.4. A páraelszívó a következň alkatrészekbňl áll (2. rajz):

1 – alumínium zsírszűrň

2 – világító lámpák

3 – a páraelszívó váza

4 – üzemmód kapcsoló

5 – bilincsekkel ellátott konzolok

6 – szénszűrň

7 – turboventilátor

8 – tápegység doboz tápkábellel

9 - doboz kondenzátorral

10 - betét

11 - a váz fedele

12 – kötél

13 – rögzitň fedél

14 – kábelbilincs

15 – rögzitň horog

rajz.2

6.4 Húzza át a fémhuzalokat a rögzitó fedelek és rögzitőhorgok résein át (1. séma).

6.5 Húzza fel a rögzitőket a fémhuzalokra és csináljon csomót (2., 3., 4. séma).

6.6 Húzza be végig a rögzitőket a fémhuzalokon (5. séma).

6.7 Fúrjon 3 rést a mennyezetben М8Ø12х60mm-res horgoknak. Emelje fel a rögzitőhorgokat a

mennyezethez és rögzitsen 3 menetes csavart a rögzitő horgok résein át, csavarja be az ékalakú horgokba (6.

séma).

6.8 A rögzitőfedeleket a rögzitőhorgokkal ütközésig emelje fel (7. séma).

6.9 Rögzitse be a rögzitőfedeleket a rögzitő horgokkal (8. séma).

6.10 Ellenőrizze a páraelszívő rögzitésének a biztonságátи

7. PÁRAELSZIVÓ HASZNÁLATI ÉS KARBANTARTÁSI UTASITÁSA

7.1. A páraelszívó 4 sebességű szellőzéssel rendelkezik. A főzés közbeni párolgás mértékétől függően

választhat alacsony, közepes vagy magas szellőzést.

7.2. Fňzés elňtt kapcsolja be a páraelszívót a kívánt üzemmódban. Javasoljuk, hogy 3-5 percig

folytassa a páraelszívó működését a fňzés után, így a konyhában lévő levegő megtisztul a párolgási

maradványoktól és szagoktól.

7.3 A váz alsó paneljén található az üzemmódok és a világító lámpák beépítésének kapcsolója (4. rajz).

1 - világítás be- / kikapcsolása,

2 - páraelszívó be / kikapcsolása,

3 - sebesség növelése,

4 - sebesség csökkenése

8. PÁRAELSZIVÓ KARBANTARTÁSI UTASITÁSA

8.1. Figyelem! Tisztítás előtt kapcsolja le a páraelszívót az elektromos hálózatról.

8.2. A festett kivonat külső tisztításához használja a nedves,

meleg vízben semleges mosószerrel megnedvesített szövetet,

rozsdamentes acélból történő kivonáshoz pedig speciális

eszközöket, a megfelelő utasítások betartásával.

8.3. A páraelszívó tisztításához soha ne használjon

súrolószert, durva szivacsot vagy szódabikarbónát, savat,

kloridokat vagy oldószereket tartalmazó tisztítószert.

8.4. Mosás közben kerülje a nedvesség bejutását a

páraelszívó áramvezető részeire, és mosás után törölje le a

felületet puha ruhával.

8.5. Az alumínium szűrő, amely visszatartja az olajat és a

port a levegőből, eltömődik, és 1,5–2 havonta 1 alkalommal

kell mosni hatékony mosószerrel, forró vízben áztatás után.

rajz.4

rajz.5

A szűrň színének megváltoztatása mosás után nem befolyásolja a munka minňségét.

8.6. Az alumínium szűrő eltávolításához (5. rajz) nyomja meg a rugós reteszt, és húzza fel és le, távolítsa el a

szűrőt a panelről. Telepítse a szűrőt fordított sorrendben.

Mosás után ne szerelje be a szűrňt, amíg teljesen meg nem szárad.

8.7. Az izzó cseréléséhez vegye le a szűrőket (8.

rajz), húzza magára a patron tartóját, hogy az izzó

jöjjön ki a páraelszívó vázából, a ptron tartóját fogva

gyengéden nyomja meg az izzót a patron írányába és

az órajárás ellenkező írányba tekerés közben húzza

azt ki (7. rajz). Helyette tegyen be újjat

ugyanazzokkal a jellemzőkkel és szerelje fel a

szűrőket.

8.8. A recirkulációs üzemmódban használt

szénszűrőket (külön megvásárolhatók) 3-6 havonta

cserélni kell, a páraelszívó működésétől függően. A

szűrőket axiális nyomással és az óramutató járásával

megegyező irányban történő forgatással a

turboventilátor burkolatának T-csapjára rögzítik.

A szénszűrő cseréjéhez hajtsa végre a következő lépéseket (7. raiz):

 Távolitse el az alluminium szűrőt.

 (1) - Szerelje be a kétolalt ütközésig szénszűrőt a rögzítőre.

 (2) - A szénszűrőt 90 fokos szögben fordítsa tetszőleges irányba, rögzítve azt.

 Szerelje be az alumínium szűrőt.

rajz.7

rajz.6

ELEKTROMOS DIAGRAM

A PÁRAELSZIVÓ LEHETSÉGES HIBÁI

Ellenőrizze az elektromos

csatlakozásokat

Ellenőrizze, hogy bevan-e

kapcsolva a motor

Ellenőrizze a lámpa kapcsolóját

(bekapcsolva kell lennie)

Ellenőrizze az alumínium szűrőt

(1,5 - 2 havonta egyszer mossa)

Ellenőrizze az azzatot (van-e

benn feszültség)

Ellenőrizze a lámpákat

Ellenőrizze a levegő kimeneti

csövét

Ellenőrizze a szénszűrőt

(cserélje ki 1 alkalommal 3-4

hónap alatt)

A páraelszívó

nem működik

●

A lámpa nem

vílágít

●

Csökkent a

páraelszívó

kapacitása

●

A páraelszívó

hangosabban

működik

●

Recirkulációs

üzemmódban

gyengén szívódik

el a levegő

●

Produkt Specifikationer

Mærke:	Guzzanti
Kategori:	Emhætte
Model:	GZ 685B
Type:	Vedhæng
Bredde:	1760 mm
Dybde:	360 mm
Produktfarve:	Sort
Kontroltype:	Knapper
Pakkevægt:	10000 g
Pakkedybde:	435 mm
Pakkebredde:	470 mm
Pakkehøjde:	435 mm
Årligt energiforbrug:	47 kWh
Lampetype:	LED
Støjniveau:	64 dB
Energieffektivitetsskala:	A+++ til D
Vaskbart filter:	Ja
Antal lyskilder:	2 pære(r )
Maksimal ekstraktionseffekt:	668 m³/t
Fedtfilter type:	Aluminium/kulstof
Højde (maks.):	660 mm
Støjniveau (lav hastighed):	45 dB
Væske - dynamisk effektivitetsklasse:	A
Lys - effektivitetsklasse:	A
Fedt - filtrering effektivitetsklasse:	E
Filter til opvaskemaskine:	Ja
