Side 1/4

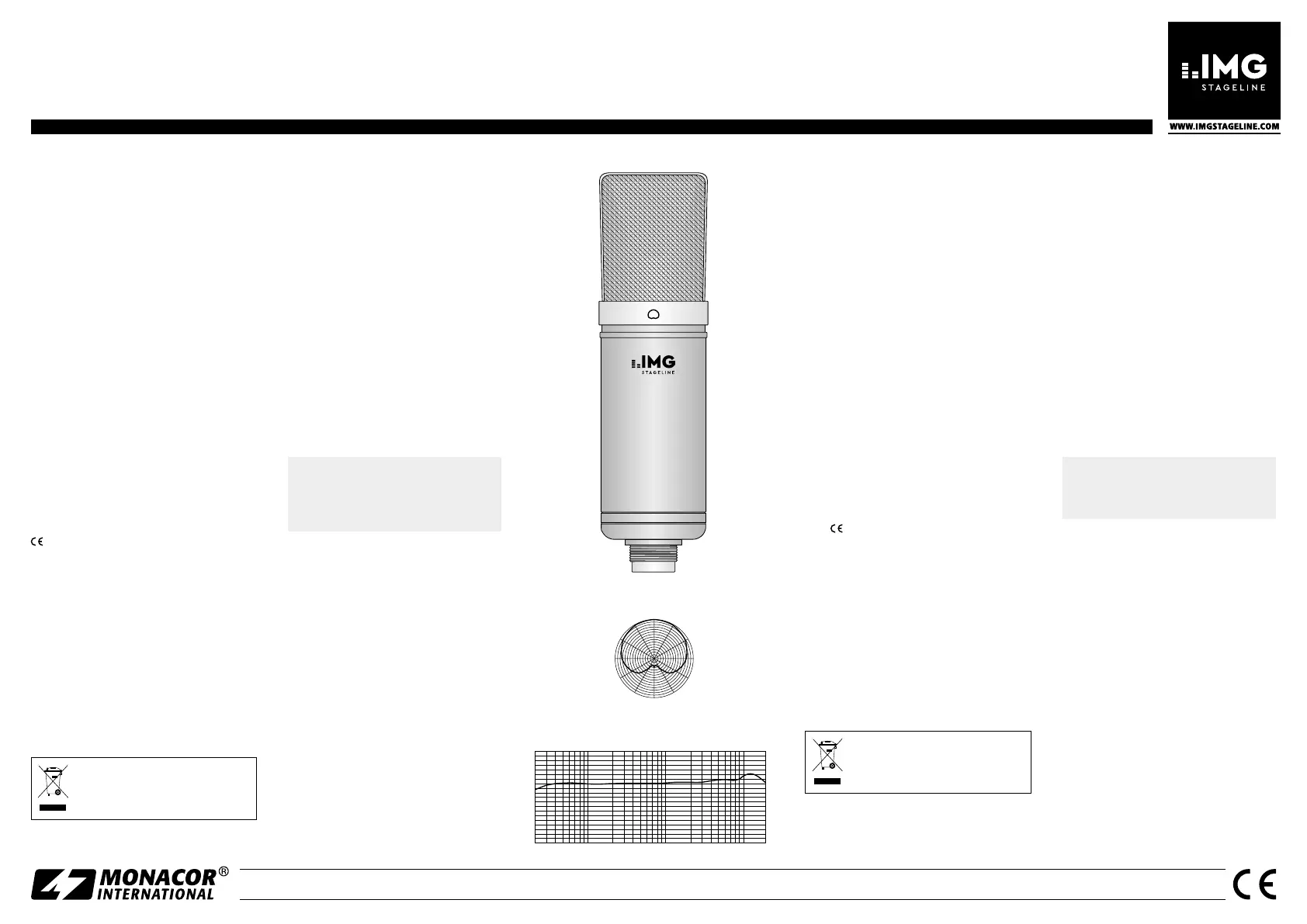

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR

ECMS-50 USB

Bestell-Nr. • Order No. 23.6940

➂ Frequenzgang • Frequency response

➁

Polardiagramm • Polar pattern

5020 100 200 500 1k 2k 5k 10k 20k(Hz)

−60

−20

−30

−40

−50

(dB)

30°

330°

300° 60°

90°

120°

270°

240°

210° 180° 150°

0°

➀

Vorderseite • Front USB Condenser Microphone

with Large Diaphragm

These instructions are intended for users

with basic knowledge in audio technol-

ogy. Please read the instructions carefully

prior to operation and keep them for

later reference.

1 Applications

This USB condenser microphone with large

diaphragm (25.4 mm / 1”) is designed for re-

cording instruments or voices / vocals directly

on the computer. It is ideally suited for studio

applications and home recording. For making

recordings, either use an audio software sup-

plied with the operating system (e. g. “Garage-

Band” from Apple Inc.) or install an additional

software (e. g. “Audacity”, available as free-

ware on the Internet).

The microphone is supplied with a shock

mount (spider), a 1.8 m USB cable and a

leather bag.

2 Important Notes

The microphone corresponds to all relevant

directives of the EU and is therefore marked

with .

•

The microphone is suitable for indoor use

only. Protect it against dripping water, splash

water and high air humidity. The admissible

ambient temperature range is 0 – 40 °C.

•

For cleaning only use a dry, soft cloth; never

use water or chemicals.

•

No guarantee claims for the microphone

and no liability for any resulting personal

damage or material damage will be ac-

cepted if the microphone is used for other

purposes than originally intended, if it is not

correctly connected, or if it is not repaired in

an expert way.

If the microphone is to be put out of

operation deﬁnitively, take it to a local

recycling plant for a disposal which is not

harmful to the environment.

3 Operation

1) Screw the microphone holder (spider) onto

a stand with 15.9 mm thread ( ”). Press 5/8

together the two wire clips to open the

clamp of the holder. Insert the microphone

into the holder; the clamp will secure the

microphone.

2) Loosen the screw on the joint of the holder.

Positon the microphone so that its front is

directed towards the sound source, then

fasten the screw.

3) Start the computer.

4) Use the cable provided to connect the

microphone to a USB port on the computer.

The internal blue LED of the microphone

will light up. The required drivers (standard

drivers of the operating system) will be in-

stalled automatically.

5) Call up the recording program used: Select

the microphone as input device for audio

recording and start recording.

In case of problems: Check the sound settings of the

operating system (Microphone not selected as input

device? Input level setting too low? Sound switched

off?) and readjust them, as required. It may be neces-

sary to restart the recording program or the computer.

6) After operation, disconnect the USB cable

of the microphone from the computer.

4 Speciﬁcations

Type / polar pattern: electret /cardioid . . .

Frequency range: . . . . . ☞ ﬁgure 3

Sensitivity: . . . . . . . . . . 25 mV/ Pa at 1 kHz

A / D converter:. . . . . . . 16 bits, 48 kHz max.

Max. SPL: . . . . . . . . . . 138 dB

S / N ratio: . . . . . . . . . . > 78 dB

Power supply: . . . . . . .

⎓

5 V via USB port

Dimensions, weight: . . . 50 mm × 185 mm, 250 g⌀

Connection at the

microphone: . . . . . . . . USB port, type B

Suitable operating systems:

Windows 2000 / XP / Vista / 7/ 8 / 10 or Mac OS X

Subject to technical modiﬁcation.

Windows is a registered trademark of Microsoft Corporation in

the USA and other countries. Mac OS is a registered trademark of

AppleInc. in the USA and other countries.

USB-Großmembran-

Kondensatormikrofon

Diese Anleitung richtet sich an Benutzer

mit Grundkenntnissen in der Audio-

technik. Bitte lesen Sie die An leitung vor

dem Betrieb gründlich durch und heben

Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses USB-Kondensatormikrofon mit Groß-

membran (25,4 mm / 1”) ist für die Aufnahme

von Instrumenten oder Sprache /Gesang direkt

am Computer konzipiert. Es eignet sich damit

ideal für Studio- und Homerecording-Anwen-

dungen. Für die Aufnahme kann eine mit dem

Betriebssystem mitgelieferte Audio-Software

verwendet werden (z. B. „GarageBand“ von

Apple Inc.) oder eine zusätzlich installierte

(z. B. „Audacity“, als Freeware im Internet er-

hältlich).

Zum Lieferumfang gehören ein vibrations-

dämpfender Halter (Spinne), ein 1,8-m- USB-

Kabel sowie eine Ledertasche.

2 Wichtige Hinweise

Das Mikrofon entspricht allen relevanten

Richt linien der EU und trägt deshalb das

-Zeichen.

•

Das Mikrofon ist nur zur Verwendung im

Innenbereich geeignet. Schützen Sie es vor

Tropf- und Spritzwasser sowie vor hoher

Luftfeuchtigkeit. Der zulässige Einsatztem-

peraturbereich beträgt 0 – 40 °C.

•

Verwenden Sie zum Reinigen nur ein trocke-

nes, weiches Tuch, auf keinen Fall Chemika-

lien oder Wasser.

•

Wird das Mikrofon zweckentfremdet, falsch

angeschlossen oder nicht fachgerecht repa-

riert, kann keine Haftung für daraus resul-

tierende Sach- oder Personenschäden und

keine Garantie für das Mikrofon übernom-

men werden.

Soll das Mikrofon endgültig aus dem

Betrieb genommen werden, übergeben

Sie es zur umweltgerechten Entsorgung

einem örtlichen Recyclingbetrieb.

3 Inbetriebnahme

1) Den Mikrofonhalter (Spinne) auf ein Stativ

mit 15,9-mm-Gewinde ( ”) schrauben. Da-5/8

mit sich das Mikrofon in den Halter schie-

ben lässt, die beiden Drahtbügel am Halter

zusammendrücken.

2) Die Schraube am Gelenk des Halters lösen,

das Mikrofon so positionieren, dass die

Vorderseite auf die Schallquelle gerichtet ist

und die Schraube wieder festziehen.

3) Den Computer hochfahren.

4) Das Mikrofon über das beiliegende Kabel

mit einem USB-Port am Computer verbin-

den: Die interne blaue LED des Mikrofons

leuchtet. Die erforderlichen Treiber (Stan-

dardtreiber des Betriebssystems) werden

automatisch installiert.

5) Das verwendete Aufnahmeprogramm auf-

rufen, dort das Mikrofon als Eingabegerät

für die Tonaufnahme auswählen und die

Aufnahme durchführen.

Bei Problemen: Die Toneinstellungen des Betriebs-

systems überprüfen (Mikrofon nicht als Eingabegerät

ausgewählt? Eingabepegel zu niedrig eingestellt? Ton

ausgestellt?) und entsprechend korrigieren. Gegebe-

nenfalls das Aufnahmeprogramm bzw. den Computer

neu starten.

6) -Nach dem Betrieb das USB-Kabel des Mik

rofons vom Computer abziehen.

4 Technische Daten

Typ / Richtcharakteristik: Elektret / Niere

Frequenzbereich: . . . . . ☞ Abbildung 3

Empﬁndlichkeit: . . . . . . 25 mV/ Pa bei 1 kHz

A / D-Wandler: . . . . . . . 16 Bit, max. 48 kHz

Max. Schalldruck:. . . . . 138 dB

Signal -Rausch-Abstand: > 78 dB

Stromversorgung: . . . .

⎓

5 V über USB-Port

Maße, Gewicht: . . . . . . 50 mm × 185 mm, 250 g⌀

Anschluss am Mikrofon: USB-Buchse, Typ B

geeignete Betriebssysteme:

Windows 2000 / XP / Vista / 7/ 8 / 10 oder Mac OS X

Änderungen vorbehalten.

Windows ist ein registriertes Warenzeichen der Microsoft Corpora-

tion in den USA und anderen Ländern. MacOS ist ein registriertes

Warenzeichen von Apple Inc. in den USA und anderen Ländern.

Deutsch

English
