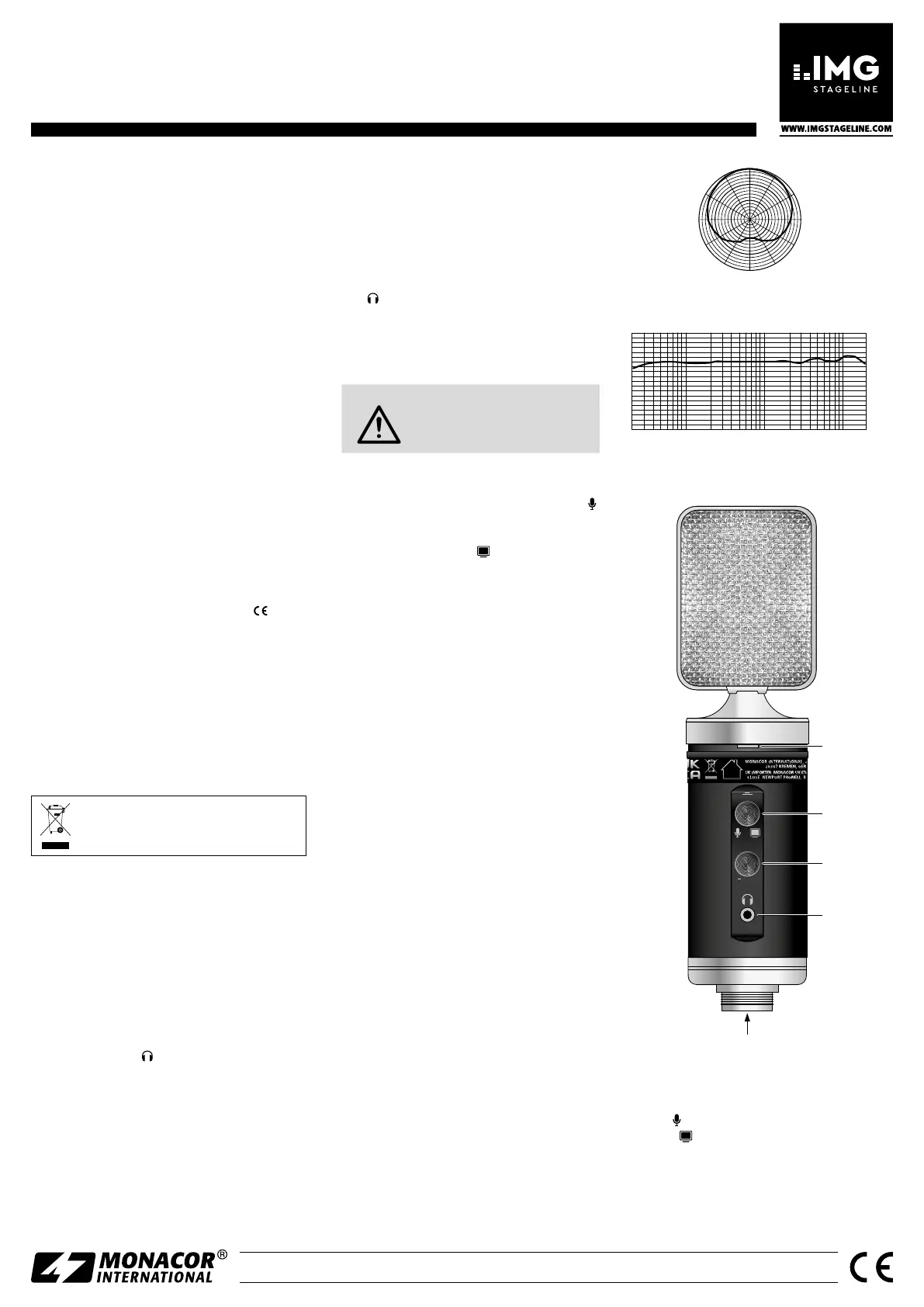

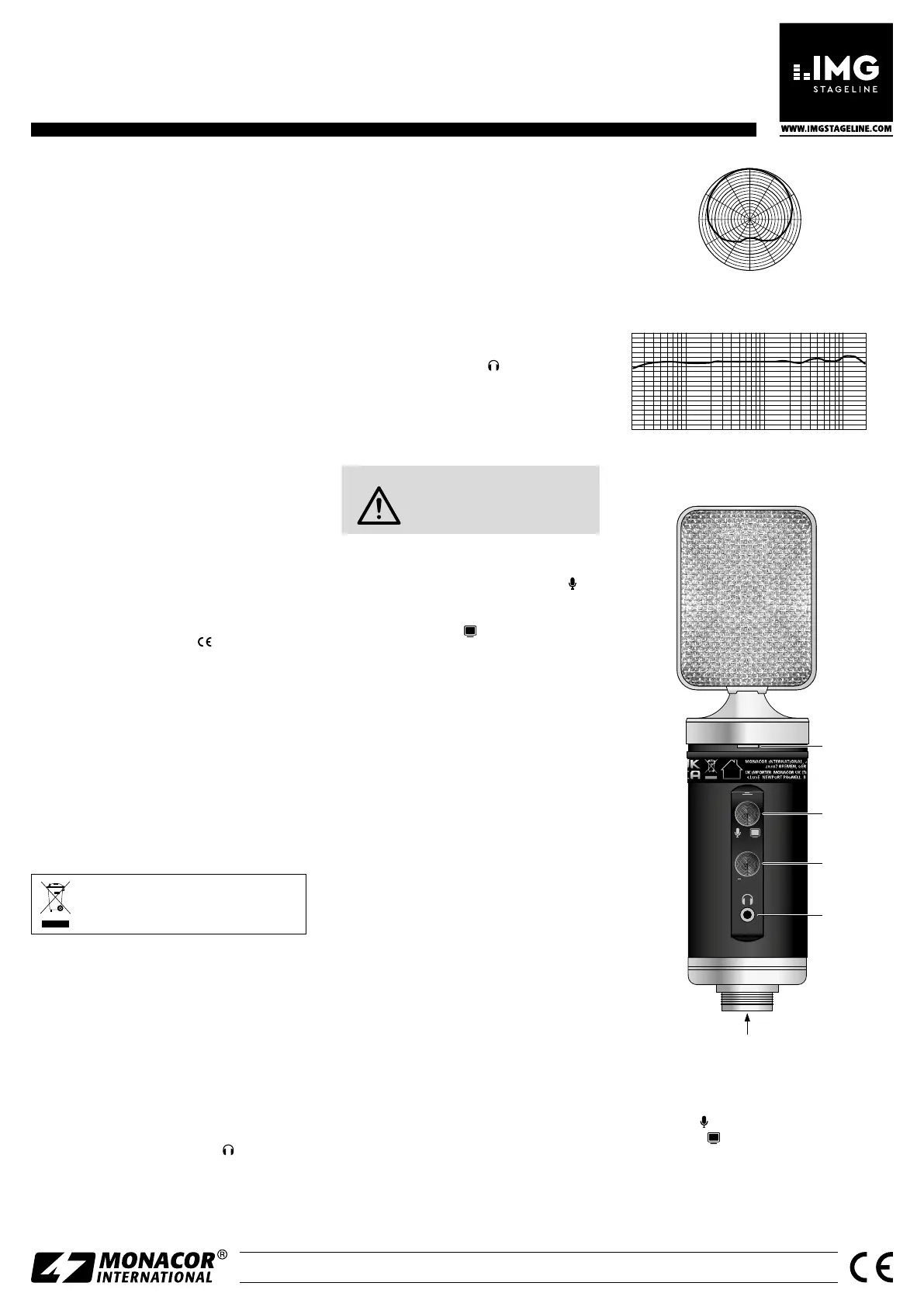

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

HOMEX-1

Bestellnummer 1000747

USB-Kleinmembran-

Kondensatormikrofon

Diese Anleitung richtet sich an Benutzer

mit Grundkenntnissen in der Audiotechnik.

Bitte lesen Sie die Anleitung vor dem Betrieb

gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Das USB-Mikrofon HOMEX-1 mit Kopfhöreraus-

gang wird direkt an einen Computer (Betriebs-

system Windows oder Mac) angeschlossen und

eignet sich damit ideal für Homerecording, Pod-

casts etc. Es kann dazu eine mit dem Betriebs-

system mitgelieferte Aufnahme-Software ver-

wendet werden oder eine zusätzlich installierte.

Das Mikrofon bietet Direct Monitoring, d. h. über

einen angeschlossenen Kopfhörer lässt sich nicht

nur das Computer-Ausgangssignal wiedergeben,

sondern auch das analoge Mikrofonsignal latenz-

frei abhören. Ein Überblendregler für den Kopf-

hörerausgang ermöglicht das Mischen der beiden

Signale.

Zum Lieferumfang gehören ein Mikrofon-

Tischstativ, ein Mikrofonhalter inklusive Gewinde-

adapter sowie ein USB-Kabel.

2 Wichtige Hinweise

Das Produkt entspricht allen relevanten Richtlinien

der EU und trägt deshalb das -Zeichen.

•

Das Produkt ist nur zur Verwendung im Innen-

bereich geeignet. Schützen Sie es vor Tropf- und

Spritzwasser sowie vor hoher Luftfeuchtigkeit.

Der zulässige Einsatztemperaturbereich beträgt

0 – 40 °C.

•

Säubern Sie das Produkt nur mit einem trocke-

nen, weichen Tuch, niemals mit Wasser oder

Chemikalien.

•

Wird das Produkt falsch verwendet oder nicht

fachgerecht repariert, kann keine Haftung für

daraus resultierende Sach- oder Personenschä-

den und keine Garantie für das Produkt über-

nommen werden.

Soll das Produkt endgültig aus dem

Betrieb genommen werden, entsorgen

Sie es gemäß den örtlichen Vorschriften.

3 Inbetriebnahme

1) -Den Mikrofonhalter über den Gewindeadap

ter auf das Stativ schrauben und das Mikrofon

in den Ring des Halters schrauben. Die Seite

mit den Bedienelementen (☞ Abb. 3) muss

in Richtung der Schallquelle zeigen. Zum Aus-

richten des Mikrofons auf die Schallquelle die

Feststellschraube am Gelenk des Halters lösen,

das Mikrofon wie gewünscht ausrichten und

die Schraube wieder festziehen.

2) Soll ein Kopfhörer verwendet werden, diesen

an die 3,5-mm-Klinkenbuchse (4) anschlie-

ßen.

3) Den Computer hochfahren.

4) Das beiliegende Kabel an die USB-Buchse(5)

des Mikrofons anschließen und mit einem USB-

Port am Computer verbinden: Die Betriebsan-

zeige(1) leuchtet blau. Das Mikrofon wird vom

Computer als Toneingabe- und Tonausgabege-

rät erkannt (Name: „USB MICROPHONE“). Die

erforderlichen Treiber (Standardtreiber des Be-

triebssystems) werden automatisch installiert.

In den Einstellungen des Betriebssystems

und / oder der verwendeten Aufnahme-Soft-

ware muss das Mikrofon für die Toneingabe

ausgewählt sein und, bei Verwendung eines

Kopfhörers an der Buchse , auch für die Ton-

ausgabe.

5) Für die Bedienung besitzt das Mikrofon zwei

Drehregler:

Mit dem unteren Regler (3) die Kopfhörer-

lautstärke einstellen.

VORSICHT Stellen Sie die Lautstärke für

den Kopfhörer nicht zu hoch

ein. Hohe Lautstärken können

auf Dauer das Gehör schädigen!

Der obere Regler (2) hat zwei Funktionen:

A Signal für den Kopfhörer auswählen

Wird der Regler bis zum Linksanschlag ge-

dreht, ist nur das Monitorsignal (= analoges

Mikrofonsignal) zu hören. Wird der Regler bis

zum Rechtsanschlag gedreht, ist nur das

Computer-Ausgangssignal zu hören. Sollen

beide Signale gleichzeitig zu hören sein, mit

dem Regler das gewünschte Mischverhältnis

einstellen.

B Mikrofon stummschalten

Zum Stummschalten des Mikrofons den Regler

drücken, die Betriebsanzeige wechselt auf Rot.

Um das Mikrofon wieder einzuschalten, den

Regler erneut drücken, die Betriebsanzeige

wechselt zurück auf Blau.

6) -Nach dem Betrieb das USB-Kabel des Mikro

fons vom Computer abziehen.

4 Technische Daten

Typ: . . . . . . . . . . . . . . . . Elektret-Kondensator-

mikrofon mit Klein-

membran

Richtcharakteristik:. . . . . Niere

Frequenzbereich: . . . . . 20 – 20 000 Hz

Empﬁndlichkeit: . . . . . . 16 mV/ Pa bei 1 kHz

A / D-Wandler: . . . . . . . . 16 Bit, 48 kHz

Max. Schalldruck: . . . . . 130 dB

Signal-Rausch-Abstand: > 87 dB

Gehäusematerial: . . . . . Zink-Druckguss

Stromversorgung: . . . . . ⎓ 5 V über USB-Port

Einsatztemperatur: . . . . 0 – 40 °C

Abmessungen: . . . . . . . 57 mm × 210 mm⌀

Gewicht: . . . . . . . . . . . . 470 g

Länge des USB-Kabels: . 1,8 m

Änderungen vorbehalten.

Deutsch

Windows ist ein registriertes Warenzeichen der Microsoft Corporation in

den USA und anderen Ländern. MacOS ist ein registriertes Warenzeichen

von Apple Inc. in den USA und anderen Ländern.

1 Betriebsanzeige

blau: Mikrofon eingeschaltet

rot: Mikrofon stumm

2 Überblendregler für den Kopfhörerausgang

Linksanschlag : Monitorsignal

Rechtsanschlag : Computer-Ausgangssignal

Mikrofon stummschalten / wieder einschalten:

Regler drücken

3 Regler für die Kopfhörerlautstärke

4 Kopfhörerausgang (3,5-mm-Stereo-Klinkenbuchse)

5 USB-Buchse (Typ B)

MIX

HEADPHONE

MUT E

HOME X-1

➂Übersicht

-20

-30

-40

-50

-60

20 50 100 200 500 1k 2k 5k 10k 20k (Hz)

(dB)

➁Frequenzgang

➀Polardiagramm

0°

30°30°

60°

90°

120°

150°

180°

210°

240°

270°

300°

330°

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

HOMEX-1

Order number 1000747

Small-Diaphragm

USB Condenser Microphone

These instructions are intended for users with

basic knowledge of audio technology. Please

read these instructions carefully prior to op-

eration and keep them for later reference.

1 Applications

The USB microphone HOMEX-1 with headphone

output is directly connected to a computer (Win-

dows Mac or operating system). It is therefore

ideally suited for home recording, podcasts etc.

Recording software supplied with the operating

system or software installed additionally can be

used for this purpose. The microphone offers

direct monitoring, i. e. when headphones are con-

nected, not only the computer output signal can

be reproduced, but also the analogue microphone

signal can be monitored without latency. A cross-

fading control for the headphone output allows

the two signals to be mixed.

The microphone is supplied with a desktop

stand, a microphone holder including thread

adapter and a USB cable.

2 Important Notes

The product corresponds to all relevant directives

of the EU and is therefore marked with .

•

The product is suitable for indoor use only.

Protect it against dripping water, splash water

and high air humidity. The admissible ambient

temperature range is 0 – 40 °C.

•

For cleaning only use a dry, soft cloth; never use

water or chemicals.

•

No guarantee claims for the product and no

liability for any resulting personal damage or

material damage will be accepted if the product

is not correctly used or not expertly repaired.

If the product is to be put out of oper-

ation deﬁnitively, dispose of the product

in accordance with local regulations.

3 Operation

1) Screw the microphone holder onto the stand

via the thread adapter and screw the micro-

phone into the ring of the holder. The side with

the controls (☞ ﬁg. 3) must face the sound

source. To align the microphone to the sound

source, release the locking screw on the joint

of the holder, align the microphone as desired

and tighten the screw again.

2) If headphones are to be used, connect them to

the 3.5 mm jack (4).

3) Start the computer.

4) Connect the cable provided to the USB port (5)

of the microphone and to a USB port on the

computer: The power LED (1) lights up blue.

The microphone is recognised by the computer

as a sound input and output device (name:

“USB MICROPHONE”). The required drivers

(standard drivers of the operating system) are

installed automatically.

In the settings of the operating system

and /or of the recording software used, the

microphone must be selected for sound input

and, when headphones are connected to the

jack , also for sound output.

5) For operation, the microphone has two rotary

controls:

Use the lower control (3) to adjust the head-

phone volume.

CAUTION Never adjust the headphones to

a very high volume. Permanent

high volumes may damage your

hearing!

The upper control (2) has two functions:

A Selecting the signal for the headphones

When the control is turned to the left stop ,

only the monitor signal (= analogue micro-

phone signal) is heard. When the control is

turned to the right stop , only the computer

output signal is heard. To hear both signals

simultaneously, use the control to set the de-

sired mixing ratio.

B Muting the microphone

To mute the microphone, press the control

knob; the power LED changes to red. To switch

the microphone on again, press the control

knob again; the power LED changes back to

blue.

6) After operation, disconnect the USB cable of

the microphone from the computer.

4 Speciﬁcations

Type: . . . . . . . . . . . . . . . electret condenser

microphone with

smalldiaphragm

Pick-up pattern: . . . . . . cardioid

Frequency range: . . . . . 20 – 20 000 Hz

Sensitivity: . . . . . . . . . . . 16 mV/ Pa at 1 kHz

A / D converter: . . . . . . . 16 bit, 48 kHz

Max. SPL: . . . . . . . . . . . 130 dB

S / N ratio: . . . . . . . . . . . > 87 dB

Microphone body: . . . . die-cast zinc

Power supply: . . . . . . . . ⎓ 5 V via USB port

Ambient temperature: . 0 – 40 °C

Dimensions: . . . . . . . . . 57 mm × 210 mm⌀

Weight . . . . . . . . . . . . . 470 g

Length of USB cable: . . . 1.8 m

Subject to technical modiﬁcation.

English

Windows is a registered trademark of Microsoft Corporation in the USA

and other countries. Mac OS is a registered trademark of Apple Inc. in

the USA and other countries.

1 Power LED

blue: microphone on

red: microphone mute

2 Crossfading control for the headphone output

left stop : monitor signal

right stop : computer output signal

muting / unmuting the microphone: press control knob

3 Control for headphone volume

4 Headphone output (3.5 mm stereo jack)

5 USB port (type B)

MIX

HEADPHONE

MUT E

HOME X-1

Overview

-20

-30

-40

-50

-60

20 50 100 200 500 1k 2k 5k 10k 20k (Hz)

(dB)

➁Frequency response

➀Polar pattern

0°

30°30°

60°

90°

120°

150°

180°

210°

240°

270°

300°

330°

➂

Produkt Specifikationer

Mærke:	IMG Stageline
Kategori:	Mikrofon
Model:	HOMEX-1

Har du brug for hjælp?

Hvis du har brug for hjælp til IMG Stageline HOMEX-1 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Mikrofon IMG Stageline Manualer

IMG Stageline DM-1800 Manual

30 August 2024

IMG Stageline HOMEX-1 Manual

30 August 2024

IMG Stageline ECMS-50 Manual

30 August 2024

IMG Stageline DM-1100 Manual

30 August 2024

IMG Stageline DM-3400 Manual

30 August 2024

IMG Stageline TRAVELX-1 Manual

30 August 2024

IMG Stageline DM-065 Manual

30 August 2024

IMG Stageline ECMS-60 Manual

30 August 2024

Mikrofon Manualer

Nyeste Mikrofon Manualer

Hollyland Lark A1 Manual

13 August 2025

CAD Audio M179 Manual

13 August 2025

BOYA BY-WM3T-D2 Manual

12 August 2025

Vocopro VHF-4000 Manual

12 August 2025

Cyber Acoustics CVL-2009 Manual

12 August 2025

1Mii M4 Manual

12 August 2025

Nedis GSMIC410BK Manual

12 August 2025

Asus ROG Strix Magnus Manual

11 August 2025

Pyle PSW578UT Manual

10 August 2025

Behringer BX2020 Manual

9 August 2025
