Side 1/122

FB601/610

GOLF M

UNIX M/MX

Trainings- und Bedienungsanleitung

Training and Operating Instructions

Mode d’emploi et instructions d‘entraînement

Trainings- en bedieningshandleiding

Instrucciones de entrenamiento y manejo

Istruzioni per l'allenamento e per l’uso

Instrukcja treningowa i instrukcja obsługi

Návod k obsluze a tréninku

Instruções de treino e utilização

Trænings – og betjeningsvejledning

Navodilo za trening in upravljanje

Tréning és használati útmutató

deutsch

english

française

nederlands

español

italiano

polski

cestina

português

dansk

slovensko

magyarul

Trainings- und Bedienungsanleitung

Zu Ihrer Sicherheit:

•Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt

klären, ob Sie gesundheitlich für das Training mit diesem

Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für

den Aufbau Ihres Trainingsprogrammes sein. Falsches oder

übermäßiges Training kann zu Gesundheitsschäden führen.

Sicherheitshinweise

Beachten Sie folgende Punkte zu Ihrer eigenen Sicherheit:

• Die Aufstellung des Trainingsgerätes muß auf einem dafür ge-

eigneten, festen Untergrund erfolgen.

• Vor der ersten Inbetriebnahme und zusätzlich nach ca. 6 Be-

triebstagen sind die Verbindungen auf festen Sitz zu überprü-

fen.

• Um Verletzungen infolge Fehlbelastung oder Überlastung zu

verhindern, darf das Traningsgerät nur nach Anleitung be-

dient werden.

• Eine Aufstellung des Gerätes in Feuchträumen ist, auf Dauer

gesehen, wegen der damit verbundenen Rostbildung nicht zu

empfehlen.

• Überzeugen Sie sich regelmäßig von der Funktionsfähigkeit

und dem ordnungsgemäßen Zustand des Trainingsgerätes.

• Die sicherheitstechnischen Kontrollen zählen zu den Betreiber-

pflichten und müssen regelmäßig und ordnungsgemäß durch-

geführt werden.

• Defekte oder beschädigte Bauteile sind umgehend auszutau-

schen.

Verwenden Sie nur Original KETTLER Ersatzteile.

• Bis zur Instandsetzung darf das Gerät nicht benutzt werden.

• Das Sicherheitsniveau des Gerätes kann nur unter der Voraus-

setzung gehalten werden, dass es regelmäßig auf Schäden

und Verschleiß geprüft wird.

Inhaltsverzeichnis

Sicherheitshinweise 2

• Service 2

• Ihre Sicherheit 2

Beschreibung 3-5

• Funktionsbereich / Tasten 3

• Anzeigebereich / Display 4-5

Einstellungen 6

• Uhrzeit 6

• Metrisch / Imperial 6

• Speicher P1/P2 6

Training 7

ohne Vorgaben/Pulsmessung 7

mit Vorgaben 7

• Zeit 7

• Strecke 7

• Energie (KJoule/kcal) 7

• Alterseingabe (10-99) 8

• Alarmton einstellen (ja/nein) 8

• Zielpulsauswahl (FA 65%/FI 75%) 8

• Zielpulseingabe (40-199) 8

• Trainingsunterbrechung/-ende 8

• Trainingswiederaufnahme 8

• Recovery (Erholpulsmessung) 9

• Anzeige der letzten Trainingswerte 9

Allgemeine Hinweise 10

• Systemtöne 10

• Recovery 10

• Durchschnittswertberechnung 10

• Hinweise zur Pulsmessung 10

Mit Ohrclip 10

Mit Brustgurt 10

Mit Handpuls 10

• Batteriewechsel 10

• Bremsstufenanzeige 10

Trainingsanleitung 10

• Ausdauertraining 10

• Belastungsintensität 10

• Belastungsumfang 11

Glossar 11

Dieses Zeichen gibt in der Anleitung

einen Hinweis auf das Glossar. Dort wird

der jeweilige Begriff erklärt.

Beschreibung

Die Elektronik weist folgende Funktionen auf:

• 2 Personenspeicher für:

Trainingskilometer und -zeit

Trainingsvorgaben

Anzeige des letzten Trainings mit Durchschnitts- und Ma-

ximalwerten

• Einstellungen KJoule/KM/H oder Kcal/M/H.

• Drehzahl - und bremsstufenabhängige Energiever-

brauchsberechnung

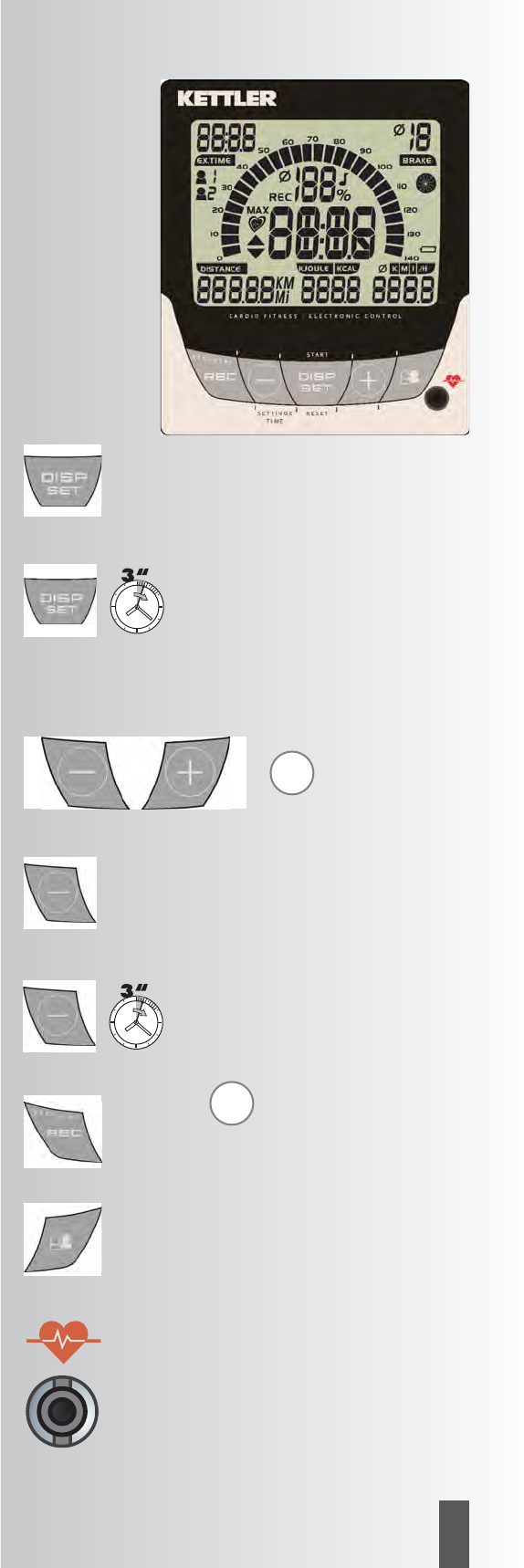

Funktionsbereich

Die fünf Tasten werden im Folgenden kurz erklärt.

DISP SET (kurz drücken)

• Wechsel von Zeitanzeige zur Trainingsbereitschaft.

• Wechsel zur nächsten Eingabe oder Anzeige.

Einstellungen oder Werte werden übernommen.

DISP-SET (länger drücken) RESET

• Löschen der Anzeige für einen Neustart.

Nur im Stillstand möglich.

Minus – / Plus +

Mit diesen Funktionstasten werden vor dem Training in den

verschiedenen Eingaben Werte verändert

• längeres Drücken >

schneller Wertedurchlauf

• “Plus” und “Minus” zusammen gedrückt:

Eingaben werden zurückgesetzt

Minus – (kurz drücken bei Zeitanzeige)

• Anzeige der letzten Trainingsdaten (MEM) und Gesamt-

kliometer (ODO)

Minus – (lang drücken bei Zeitanzeige)

• Uhrzeit einstellen (TIME)

• Wechsel von ME auf IM (SETTINGS)

ME = [24h], [KJoule], [Kilometer] -Anzeige

IM = [12h], [Kcal], [Meilen] -Anzeige

• Trainingsvorgaben speichern aktivieren.

REC (Erholungspuls mit Fitnessnote)

Mit dieser Funktionstaste wird die Erholungspulsfunktion

gestartet und eine Fitnessnote ermittelt.

Personen

• Anzeige der Trainingskilometer und -zeit von Person1

oder Person 2

• Anzeige der letzten Trainingsdaten.

Pulsmessung

Die Pulsmessung kann über 3 Quellen erfolgen:

1. Ohrclip – Der Stecker wird in die Buchse eingesteckt;

2. Brustgurt ohne Empfänger

Der Empfänger ist in dieser Elektronik hinter der An-

zeige eingebaut. Ein eingesteckter Ohrclip muss ent-

fernt werden. Der POLAR-Brustgurt T34 ohne

Einsteckempänger ist als Zubehör (Art.-Nr. 67002000)

erhältlich.

3. Handpuls – Der Anschluß befindet sich auf der Rück-

seite der Anzeige.

FB601/610

Trainings- und Bedienungsanleitung

Anzeigebereich / Display

Der Anzeigebereich (Display genannt) in-

formiert über die verschiedenen Funktio-

nen.

Entfernung (DISTANCE)

10 - 140 [1/min ]

1 Segment = 5 [1/min]

Trittfrequenz (RPM)

Pulswertanzeige

40 – 220 [1/min]

Prozentwert

Vergleich Istpuls/Max. Puls

Warnton EIN/AUS

Erholpulsfunktion RECOVERY

Puls (PULSE)

Prozentwert

Vergleich Istpuls/Max. Puls

Prozentpuls

Zielpulsgrenze überschritten +11

Pulsschlag vermindern

Warnton EIN/AUS

Durchschnittswertanzeige

Maximal Puls

Warnung (blinkt) Max.Puls +1

Wert 0,00 – 99,99

Geschwindigkeit

Wert 0 – 99,9

Durchschnittswertanzeige

Zielpulsgrenze unterschritten -11

Pulsschlag erhöhen

Herzsymbol (blinkt)

FB601/610

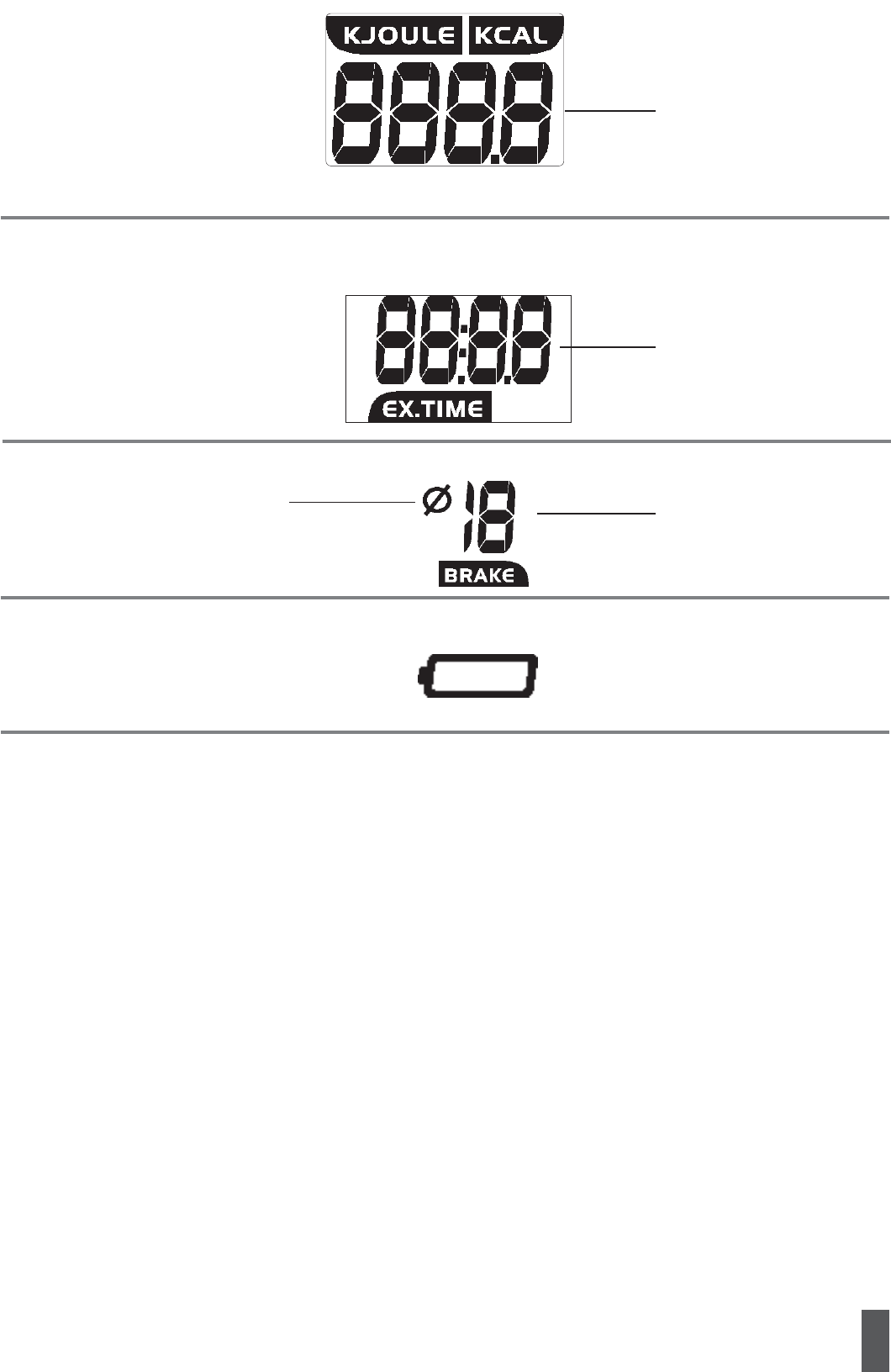

Zeit (EX.TIME)

Batterieladung

Bremsstufe (BRAKE)

Energieverbrauch

KJOULE / KCAL

Durchschnittswertanzeige

Wert: 0:00 – 99:59

Stufe 1 - 10

Wert: 0 – 9999

Batteriespannung nicht mehr

ausreichend zur Pulsmessung.

Batterie wechseln.

Anzeigewerte

Die Beispielanzeigen zeigen den Betrieb als Heimtrainer.

Bei übereinstimmender Drehzahl mit den Beispielanzeigen liegen

die Werte für Geschwindigkeit und Entfernung bei Crosstrainern

niedriger.

Bei 60 min-1 (RPM)

Heimtrainer: = 21,3 km/h

Crosstrainer: = 9,5 km/h

Einstellungen

Uhrzeit

• Minus – (lang drücken bei Zeitanzeige)

Stunden blinken

•Minus – / Plus + drücken

Stunde einstellen

•DISP-SET drücken

Minuten blinken

•Minus – / Plus + drücken

Minuten einstellen

•DISP-SET drücken

•Minus – / Plus + drücken

IM oder ME einstellen

ME = [24h], [KJoule], [Kilometer] -Anzeige

oder

IM = [12h], [Kcal], [Meilen] -Anzeige

•DISP-SET drücken

Vorgaben-Speicher für Person 1 aktivieren

•Minus – / Plus + drücken

Speicher für Person 1 aktivieren. [STORE]

Wenn STORE aktiviert wird, werden die Trainingsvorga-

ben: Zeit, Entfernung, Energie, und Pulsüberwachung

gespeichert und bei jedem neuen Training angezeigt.

•DISP-SET drücken

Vorgaben-Speicher für Person 2 aktivieren

•Minus – / Plus + drücken

Speicher für Person 2 aktivieren. [STORE]

Wenn STORE aktiviert ist, werden die Trainingsvorga-

ben: Zeit, Entfernung, Energie, und Pulsüberwachung

gespeichert und bei jedem neuen Training angezeigt.

•DISP-SET drücken

Uhrzeit wird angezeigt

Trainings- und Bedienungsanleitung

Training

1. Training ohne Vorgaben / Pulsmessung /

Trainingsbereitschaft

• DISP Taste drücken

Person 1 ist angezeigt.

Die Trainingsbereitschaft wird mit 0-Werten angezeigt.

Ein Pulswert wird angezeigt, wenn ein Pulssignal über

Ohrclip, Handpuls oder Einsteckempfänger erkannt

wird.

Eine Bremsstufe wird angezeigt.

und / oder

•Pedaltreten

Trainingszeit “EX.TIME”, Entfernung “DISTANCE”, Ener-

gieverbrauch und Geschwindigkeit werden hochzäh-

lend angezeigt.

Pedalumdrehungen werden angezeigt.

Animationsrad ist aktiv

2. Training mit Vorgaben/Pulsüberwachung

Es können unter Zeit, Strecke, Energie Vorgabewerte ein-

gegeben werden. Bei Trainingsbeginn zählen diese Werte

herunter. Wird Null erreicht blinkt die Anzeige und ein Si-

gnalton wird ausgegeben. Danach wird mit dem Vorgabe-

wert weiter aufwärts gezählt.

Unter Puls kann eine Pulsüberwachung eingeben werden.

Diese kann sowoh einen Pulsbereich mit -/+ 10 Schlägen

Abweichung als auch eine Maximalpulsüberschreitung an-

zeigen und mit Warnton melden.

Personenauswahl

Die Elektronik hat 2 Personenspeicher. Somit können 2

Trainierende unterschiedliche Trainingsvorgaben eingeben.

Dies ist sinnvoll, wenn das Training immer mit gleichen Vor-

gaben ablaufen soll. Dadurch wird die erneute Eingabe

der Vorgabewerte vorm Training überflüssig. Unter der Per-

son 1 und 2 wird auch die Gesamtrainingszeit und -Kilo-

meter gespeichert.

Die Aktivierung erfolgt unter Einstellungen/Speicher für

Person aktivieren [STORE]

• “Personen” drücken: Personenauswahl

“Person 1 blinkt, Gesamttrainingszeit und -Kilo-

meter”

• Mit “Plus” oder “Minus” Person wechseln

• “DISP/SET” Person bestätigen

Zeitvorgabe (EX.TIME)

• Mit “Plus” oder “Minus” Werte eingeben (z.B. 30:00)

Mit “DISP/SET” bestätigen.

nächstes Menü ”STRECKE”

Streckenvorgabe (DISTANCE)

• Mit “Plus” oder “Minus” Werte eingeben (z.B. 7,50)

Mit “DISP/SET” bestätigen.

nächstes Menü “ENERGIE”

Energievorgabe (KJOULE/KCAL)

• Mit “Plus” oder “Minus” Werte eingeben (z.B. 780)

Mit “DISP/SET” bestätigen.

• Mit “Plus” oder “Minus” Einheit KJoule oder kcal wäh-

len.

Mit “DISP/SET” bestätigen.

nächstes Menü “Alterseingabe“

FB601/610

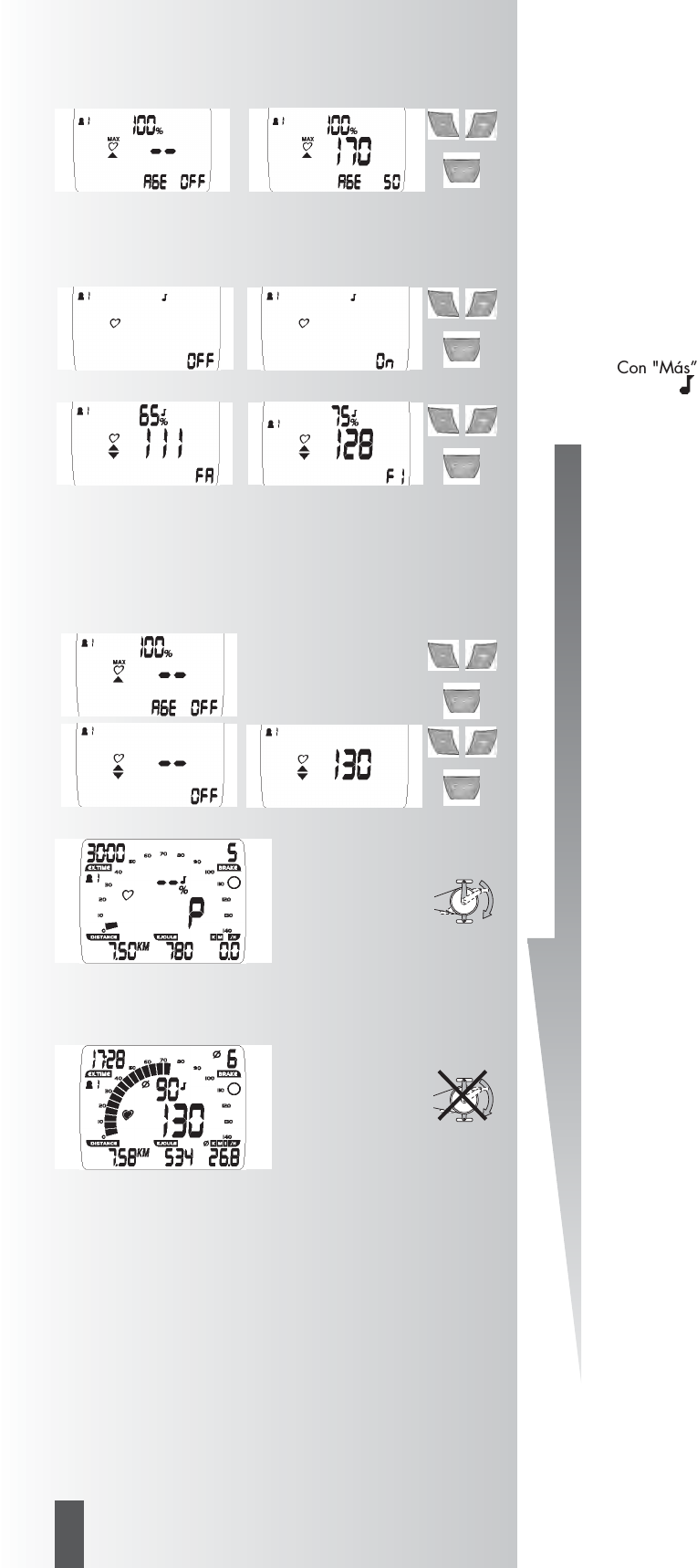

Alterseingabe (AGE)

Die Eingabe des Alters dient zur Ermittllung und zur Über-

wachung des Maximalpulses (Symbol MAX , Warnton falls

aktiviert).

• Mit “Plus” oder “Minus” Werte eingeben (z.B. 50). Dar-

aus errechnet sich bei der Eingabe nach der Beziehung

(220 - Alter) der Maximalpuls von 170

Mit “DISP/SET” bestätigen.

nächstes Menü ”Alarmton”

Alarmton bei Maximalpulsüberschreitung

• Mit Plus” oder “Minus” Funktion mit Symbol

auswählen

Mit “DISP/SET” bestätigen.

nächstes Menü Zielpulsauswahl “FA 65%”

Zielpulsüberwachung FA 65% / FI 75%

• Mit “Plus” oder “Minus” Auswahl treffen

• Fettverbrennung 65%, Fitness 75% vom Maximalpuls

Mit “DISP/SET” bestätigen (Vorgabenmodus beendet)

Trainingsbereitschaft mit den Vorgaben

oder

Zielpulseingabe

die Eingabe 40 - 199 dient zur Festlegung und Überwa-

chung eines altersunabhängigen Trainingspulses (Symbol

HI , Warnton falls aktiviert, keine Maximalpulsüberwa-

chung). Dazu muß die Alterseingabe auf “OFF” stehen.

• Mit “Plus” und “Minus” die Maximalpuls Überwachung

abwählen.

“AGE OFF”

Mit “DISP/SET” bestätigen.

nächste Vorgabe “Zielpuls”

• Mit “Plus” oder “Minus” Wert eingeben (z.B. 130)

Mit “DISP/SET” bestätigen (Vorgabenmodus beendet)

Trainingsbereitschaft mit den Vorgaben

• Pedaltreten

Bei Vorgaben wird abwärts gezählt.

Trainingsunterbrechung oder –ende

Bei weniger als 10 Pedalumdrehungen/min erkennt die

Elektronik Trainingsunterbrechung. Das Animationsrad

wird leer dargestellt. Die erreichten Trainingsdaten werden

angezeigt. Umdrehungen, Puls, Geschwindigkeit und

Bremsstufe werden als Durchschnittswerte mit Ø -Symbol

dargestellt.

Die Trainingsdaten werden für 4 Minuten angezeigt. Drük-

ken Sie in dieser Zeit keine Tasten und trainieren nicht,

schaltet die Elektronik in den Standby-Modus mit Zeitan-

zeige.

Trainingswiederaufnahme

Bei Fortsetzung des Trainings innerhalb von 4 Minuten

werden die letzten Werte weiter- oder heruntergezählt.

Trainings- und Bedienungsanleitung

RECOVERY – Funktion

Erholungspulsmessung

• Bei Trainingsende “RECOVERY” drücken.

REC

Der Pulswert wird gespeichert (P1)

Dir aktuelle Puls wird weiterhin angezeigt.

Die Elektronik misst 60 Sekunden rücklaufend Ihren Puls.

Der Pulswert nach 60 Sekunden (P2) wird gespeichert

Die Pulsdifferenz (P1- P2) wird angezeigt

Daraus wird eine Fitnessnote (im Beispiel F 4,8) ermittelt.

Die Anzeige wird nach 20 Sekunden beendet.

“RECOVERY” unterbricht die Erholpuls-Funktion oder Fit-

nessnoten-Anzeige.

Wird zu Beginn oder Ende des Zeitrücklaufs kein Puls er-

fasst, erscheint die Fehlermeldung “Err”.

Anzeige des letzten Trainings mit Durch-

schnitts- und Maximalwerten

• “Personen” drücken: Personenauswahl

“Person 1 blinkt, Gesamttrainingszeit und -Kilo-

meter”

• Mit “Plus” oder “Minus” Person wechseln

• “Personen” erneut drücken:

Durchschnittswerte von Puls, % Puls, RPM, KM/H

und Bremsstufe des letzten Trainings werden mit [Ø]

Symbol angezeigt.

• “DISP/SET” drücken

Maximalwerte von Puls, % Puls, RPM, KM/H und

Bremsstufe des letzten Trainings werden mit [MAX] Sym-

bol angezeigt.

• “DISP/SET” drücken

Anzeige: Trainingsbereitschaft mit oder ohne Vorgaben.

Die letzten Trainingswerte beziehen sich nur auf die letzte

Trainingseinheit. Die Werte werden durch ein “RESET”

oder Aktivierung des Standby Modus mit Zeitanzeige ge-

speichert und löschen vorherige Werte.

Bemerkung:

FB601/610

aktueller Puls

Fitnessnote

Pulsdifferenz

(P1- P2)

Puls nach 60s

(P2)

Puls bei REC Start

(P1)

Anzeige der Maxi-

malwerte [MAX]

Anzeige der Durch-

schnittswerte [Ø]

fänger in die Pulsbuchse eingesteckt, so wird die Handpulsmes-

sung automatisch deaktiviert. Es ist nicht erforderlich, den Stek-

ker der Handpulssensoren herauszuziehen.

Batteriewechsel

Erscheint das Batteriesymbol in der Anzeige ist die Batteriespan-

nung nicht mehr ausreichend zur Pulsmessung.Sie müssen die

Batterien wechseln.

Die Trainingskilometer und -Zeit und alle Vorgaben gehen dabei

verloren. Die Uhrzeit muss neu gestellt werden.

Bremsstufenanzeige

Die Bremsverstellung ist in Stufen 1-10 eingeteilt. Sollte diese Ein-

teilung gestört sein oder verloren gehen, stellen Sie diese folgen-

dermaßen wieder her:

• Überprüfen ob das 3 poliges Verbindungskabel auf der Rück-

seite der Anzeige eingesteckt ist.

• Batterien einlegen und ”DISP/SET”-Taste dabei drücken bis

der Segmenttest erfolgt ist.

• Handrad auf minimale Einstellung zurückdrehen und bei der

Anzeige: 0% , BRAKE 0 die “DISP/SET” - Taste drücken

• Handrad auf maximal Einstellung vordrehen und bei der An-

zeige: 100% , BRAKE 10 die “DISP/SET” - Taste

drücken.

Der Vorgang ist abgeschlossen.

Trainingsanleitung

Sportmedizin und Trainingswissenschaft nutzen die Fahrrad-Ergo-

metrie u.a. zur Überprüfung der Funktionsfähigkeit von Herz,

Kreislauf und Atmungssystem.

Ob Ihr Training nach einigen Wochen die gewünschten Auswir-

kungen erzielt hat, können Sie folgendermaßen feststellen:

1. Sie schaffen eine bestimmte Ausdauerleistung mit weniger

Herz–/Kreislaufleistung als vorher

2. Sie halten eine bestimmte Ausdauerleistung mit der gleichen

Herz–/Kreislaufleistung über eine längere Zeit durch.

3. Sie erholen sich nach einer bestimmten Herz–/Kreislauflei-

stung schneller als vorher.

Richtwerte für das Ausdauertraining

Maximalpuls: Man versteht unter einer maximalen Ausbelastung

das Erreichen des individuellen Maximalpulses. Die maximal er-

reichbare Herzfrequenz ist vom Alter abhängig.

Hier gilt die Faustformel: Die maximale Herzfrequenz pro Minute

entspricht 220 Pulsschläge minus Lebensalter.

Beispiel: Alter 50 Jahre -> 220 – 50 = 170 Puls/Min.

Belastungsintensität

Belastungspuls: Die optimale Belastungsintensität wird bei 65–

75% (vgl. Diagramm) des Maximalpulses erreicht. In Abhängig-

keit vom Alter verändert sich dieser Wert.

Allgemeine Hinweise

Systemtöne

Einschalten

Beim Einschalten, während des Segmenttests wird ein Ton ausge-

geben.

Vorgaben

Bei Erreichen von Vorgaben bei Zeit, Entfernung und KJoule/kcal

wird ein kurzer Ton ausgeben.

Maximalpulsüberschreitung

Wird der eingestellte Maximalpuls um einen Pulsschlag über-

schritten, so werden für die Zeit 2 kurze Töne ausgegeben.

Recovery

Berechnung der Fitnessnote (F):

Note (F) = 6.0 – (10 x (P1–P2))2

P1 Belastungspuls, P2 = Erholungspuls

F1.0 = sehr gut, F6.0 = ungenügend

Durchschittswertberechnung

Die Durschnittswertberechnungen beziehen sich auf zurücklie-

gende Trainingseinheiten bis zu einem Reset oder zum Standby-

Modus.

Hinweise zur Pulsmessung

Die Pulsberechnung beginnt, wenn das Herz in der Anzeige im

Takt Ihres Pulsschlages blinkt.

Mit Ohrclip

Der Pulssensor arbeitet mit Infrarotlicht und misst die Veränderun-

gen der Lichtdurchlässigkeit Ihrer Haut, die von Ihrem Pulsschlag

hervorgerufen werden. Bevor Sie den Pulssensor an Ihr Ohrläpp-

chen klemmen, reiben Sie es zur Durchblutungssteigerung 10

mal kräftig.

Vermeiden Sie Störimpulse.

• Befestigen Sie den Ohrclip sorgfältig an Ihrem Ohrläppchen

und suchen Sie den günstigsten Punkt für die Abnahme (Herz-

symbol blinkt ohne Unterbrechnung auf).

• Trainieren Sie nicht direkt unter starkem Lichteinfall z.B. Neon-

licht, Halogenlicht, Spot - Strahler, Sonnenlicht.

• Schließen Sie Erschütterungen und Wackeln des Ohrsensors

inklusive Kabel vollkommen aus. Stecken Sie das Kabel immer

mittels Klammer an Ihrer Kleidung oder noch besser an einem

Stirnband fest.

Mit Brustgurt

Beachten Sie die dazugehörige Anleitung.

Mit Handpuls

Eine durch díe Kontraktion des Herzens erzeugte Kleinstspan-

nung wird durch die Handsensoren erfasst und durch die

Elektronik ausgewertet

• Umfassen Sie die Kontaktflächen immer mit beiden Händen

• Vermeiden Sie ruckartiges Umfassen

• Halten Sie die Hände ruhig und vermeiden Sie Kontraktionen

und Reiben auf den Kontaktflächen

Es ist nur eine Art der Pulsmessung möglich: entweder mit Ohr-

clip oder mit Handpuls oder mit Brustgurt. Befindet sich kein

Ohrclip bzw. Einsteckempfänger in der Pulsbuchse, so ist die

Handpulsmessung aktiviert. Wird ein Ohrclip bzw. Einsteckemp-

Bemerkung:

Trainings- und Bedienungsanleitung

ein tägliches Training.

Glossar

Alter

Eingabe zur Berechnung des Maximalpulses.

Dimension

Einheiten zur Anzeige von km/h oder mi/h, Kjoule oder kcal.

Fettverbrennung(s)-puls

Errechneter Wert von: 65% MaxPuls

Fitnesspuls

Errechneter Wert von: 75% MaxPuls

Glossar

Eine Ansammlung von Erklärungsversuchen.

HI-Symbol

Erscheint “HI” ist ein Zielpuls um 11 Schläge zu hoch. Blinkt HI

ist der Max-Puls überschritten. “HI” - Überwachung ist immer

aktiv.

LO-Symbol

Erscheint “LO” ist ein Zielpuls um 11 Schläge zu niedrig. “LO” -

Überwachung ist aktiv, wenn im Training der Zielpuls erreicht

wurde.

MaxPuls(e)

Errechneter Wert aus 220 minus Lebensalter

Menü

Anzeige in der Werte eingegeben oder ausgewählt werden sol-

len.

Puls

Erfassung des Herzschlages pro Minute

Recovery

Erholpulsmessung zum Trainingsende. Aus Anfangs- und Endpuls

einer Minute wird die Abweichung und eine Fitnessnote daraus

ermittelt. Bei gleichem Training ist die Verbesserung dieser Note

ein Maß für Fitnesssteigerung.

Zielpuls

Durch Eingabe bestimmter Pulswert, der überwacht werden soll.

Belastungsumfang

Dauer einer Trainingseinheit und deren Häufigkeit pro Woche:

Der optimale Belastungsumfang ist gegeben, wenn über einen

längeren Zeitraum 65–75% der individuellen Herz–/Kreislauflei-

stung erreicht wird.

Faustregel:

Anfänger sollten nicht mit Trainingseinheiten von 30-60 Minuten

beginnen.

Das Anfängertraining kann in den ersten 4 Wochen folgender-

maßen konzipiert sein:

Vor und nach jeder Trainingseinheit dient eine ca. 5-minütige

Gymnastik dem Aufwärmen bzw. dem Cool-down. Zwischen

zwei Trainingseinheiten sollte ein trainingsfreier Tag liegen,

wenn Sie im späteren Verlauf das 3 mal wöchentliche Training

von 20-30 Minuten bevorzugen. Ansonsten spricht nichts gegen

Trainingshäufigkeit Umfang einer Trainingseinheit

3 x wöchentlich 2 Minuten Training

1 Minute Pause für Gymnastik

2 Minuten Training

1 Minute Pause für Gymnastik

2 Minuten Training

3 x wöchentlich 3 Minuten Training

1 Minute Pause für Gymnastik

3 Minuten Training

1 Minute Pause für Gymnastik

2 Minuten Training

3 x wöchentlich 4 Minuten Training

1 Minute Pause für Gymnastik

3 Minuten Training

1 Minute Pause für Gymnastik

3 Minuten Training

3 x wöchentlich 5 Minuten Training

1 Minute Pause für Gymnastik

4 Minuten Training

1 Minute Pause für Gymnastik

4 Minuten Training

4. Woche

3. Woche

2. Woche

1. Woche

Trainingshäufigkeit Trainingsdauer

täglich 10 min

2–3 x wöchentlich 20–30 min

1–2 x wöchentlich 30–60 min

Pulsdiagramm

Fitness und Fettverbrennung

220

200

180

160

140

120

100

Puls

Alte

20 25 30 35 40 45 50 55 60 65 70 75 80

Fettverbrennungspuls

(65% vom Max.Puls)

Fitnesspuls

(75% vom Max.Puls)

Maximalpuls

(220 minus Alter)

FB601/610

For your safety:

•Please clarify with your general practitioner before you start

with the training, whether or not your health condition allows

you to train with this device. The diagnostic findings should be

the basis for the determination of your training programme.

Wrong or excessive training can cause damage to your he-

alth.

Safety instructions

Please observe the following instructions for your own

safety:

• The training device must be set up on an appropriate and

firm surface.

• Inspect the connections for firm fitting before initial operation

and additionally after approximately six operation days.

• In order to prevent injuries caused by wrong stress or over-

stress, the training device may only be used in accordance

with the instructions.

• It is not recommended to permanently set up the device in

humid rooms due to the resulting corrosion development.

• Assure yourself regularly that the training device functions

properly and that it is in duly condition.

• The operator is responsible for the safety controls, which have

to be carried out on a regular and proper basis.

• Defective or damaged parts must be exchanged immediately.

Only use original KETTLER spare parts.

• The device may not be used until after repairs are completed.

• The safety level of the device can only be maintained provi-

ded that it is regularly inspected for damage and wear and

tear.

Training and Operating Instructions

Table of contents 12

Safety instructions 12

Service 12

Your safety 12

Description 13-15

• Function range / Buttons 13

• Indicating range / Display 14-15

Settings 16

• Time 16

• Metric / Imperial 16

• Memory P1/P2 16

Training 17

without presetting/pulse monitoring 17

with presetting 17

• Time 17

• Distance 17

• Energy (KJoule/kcal) 17

• Age (10-99) 17

• Set warning signal (yes/no) 17

• Selection of target pulse (FA 65%/FI

75%) 17

• Entry of target pulse (40-199) 17

• Interruption/end of training 18

• Resumption of training 18

• Recovery (recovery pulse measure-

ment) 19

• Display of previous training 19

General instructions 20

• System signals 20

• Recovery 20

• Calculation of average value 20

• Notes on pulse measurement 20

With ear clip 20

With chest belt 20

With hand pulse 20

• Changing the batteries 20

• Brake level display 20

Training instructions 20

• Stamina training 20

• Strain intensity 20

• Duration of strain 21

Glossary 21

This sign in the instructions refers to the

glossary, where the respective term will

be explained.13

Description

The electronics assembly has the following functions:

• 2 personal memories for:

Training kilometres and time

Training presettings

Display of last training with average and maximum va-

lues

• KJoule/km/h or kcal/m/h settings

• Calculation of energy consumption depending on speed

and braking level

Function range

The five buttons will be described in short below.

DISP-SET (press shortly)

• Switches from time display to ready for training.

• Switches to next input or display.

Settings or values will be accepted.

DISP-SET (press longer) RESET

• Deletes display for a reset.

Only possible in standstill.

Minus – / Plus +

With these function buttons, you can change the values in

the different input data before the start of the training

• Press longer > fast run through the values

• Press “Plus” and “Minus” together: input data will be

reset )

Minus – (press shortly when time is displayed)

• Display of last training data (MEM) and total kilometres

(ODO)

Minus – (press longer when time is displayed)

• Set time (TIME)

• Switch from ME to IM (SETTINGS)

ME = [24h], [KJoule], [kilometres] -display

IM = [12h], [Kcal], [miles] -display

• Activate Save training presettings.

REC (recovery pulse with fitness mark)

By pressing this function button, the recovery pulse function

is started and a fitness grade is calculated.

Persons

• Display of training kilometres and time of person 1 or

person 2.

• Display of previous training data.

Measuring the pulse

The measurement of the pulse can be carried out by means

of 3 sources:

1. Ear clip - The plug is put into the socket.

2. Chest strap without plug-in. In this electronic unit, the re-

ceiver is built in behind the display. A plugged-in ear

clip must be removed. The Polar chest strap is available

as an accessory (item no. 67002000).

3. Hand pulse - The connection is situated at the back of

the display;

FB601/610

Training and Operating Instructions

Indicating range / Display

The display provides information on diffe-

rent functions.

DISTANCE

10 - 140 [1/min ]

1 Segment = 5 [1/min]

Pedalling frequency (RPM)

Display of pulse value

40 – 220 [1/min]

Percentage

Actual pulse/max. pulse com-

parison

Warning signal ON/OFF

RECOVERY function RECOVERY

PULSE

Percentage

Actual pulse/max. pulse com-

parison

Percentage pulse

Target pulse limit exceeded +11

Reduce pulse beat

Warning signal ON/OFF

Display of average value

Maximum Pulse

Warning (flashes) max. pulse +1

Value 0,00 – 99,99

SPEED

Value 0 – 99,9

Display of average value

Target pulse limit fallen below –11

Increase pulse beat

Heart symbol (flashes)

FB601/610

Time (EX.TIME)

Battery charge

Brake level (BRAKE)

Energy consumption

(KJOULE) or (KCAL)

Display of average value

Value: 0:00 – 99:59

Level 1 - 10

Value: 0 – 9999

Battery power too low for

pulse measurement.

Change battery.

Display values

The example displays show the operation as home trainer.

If the revolutions per minute correspond to the example displays

the values for speed and distance are lower for cross trainers.

At 60 min-1 (RPM)

Home trainers: = 21,3 km/h

Cross trainers: = 9,5 km/h

Settings

Time

•Minus – (press longer when time is displayed)

Hours flash

•Press Minus – / Plus +

Set hour

• Press DISP SET

Minutes flash

• Press Minus – / Plus +

Set minutes

•DISP SET

• Press Minus – / Plus +

Set to IM or ME

ME = [24h], [KJoule], [kilometres] -display

IM = [12h], [Kcal], [miles] –display

• Press DISP SET

Activate presetting memory for person 1

• Press Minus – / Plus +

Activate memory for person 1. [STORE]

As soon as STORE is activated, the training presettings

time, distance, energy and pulse monitoring are stored

and displayed for each new training.

• Press DISP-SET

Activate presetting memory for person 2

• Press Minus – / Plus +

Activate memory for person 2. [STORE]

As soon as STORE is activated, the training presettings

time, distance, energy and pulse monitoring are stored

and displayed for each new training.

• Press DISP-SET

Time is displayed

Training and Operating Instructions

Training

1. Training without presetting / Pulse mea-

surement / Readiness for training

• Press DISP button

Person 1 is displayed.

The readiness for training is displayed with 0 values.

A pulse value is displayed as soon as a pulse signal is

identified on the ear clip, hand pulse or plug recipient.

A braking level is indicated.

and / or

•Pedalling

„EX.TIME“ Exercise time, “DISTANCE“, energy con-

sumption and speed are displayed in increasing order.

Pedal revolutions are displayed.

Animation wheel is active.

2. Training with presettings/pulse monito-

ring

It is possible to enter time, distance and energy presettings.

When the training is started, these values count down in

reverse. If zero is reached, the display flashes and a signal

is emitted. Then the presetting value counts up.

When the pulse function is activated, pulse can be monito-

red displaying a pulse range with deviations of +/- 10

beats as well as a maximum pulse deviation which is si-

gnalled by a warning signal.

Selection of persons

The electronic system has 2 personal memories which

allow for 2 exercising persons to enter different training

presettings. This makes sense if the training shall always

be carried out using the same presettings. Thus it is not ne-

cessary any more to enter the presettings before starting

the training.

The total training time and kilometres are also stored under

person 1 and 2.

For activation you must press Activate [STORE] preset-

tings/memory for person

• Press “persons“: selection of persons

Display:

“Person 1 flashes, total training time and kilome-

tres”

• Switch person pressing “Plus“ or “Minus“

• Confirm person with “DISP/SET”

Time presettings (EX.TIME)

• Enter values using “Plus” or “Minus” (e.g. 30:00)

Confirm with “DISP/SET”.

Display:

next menu ”DISTANCE”

Distance presettings (DISTANCE)

• Enter values using “Plus” or “Minus” (e.g. 7.50)

Confirm with “DISP/SET”

Display:

next menu “Age“

Energy presettings (KJOULE/KCAL)

• Enter values using “Plus” or “Minus” (e.g. 780)

Confirm with “DISP/SET”.

• Select kJoule or kcal unit using “Plus” or “Minus”.

Confirm “DISP/SET”.

Display :

next menu “Age“

FB601/610

Age entry (AGE)

Entering the age allows for the determination and monito-

ring of the maximum pulse (MAX symbol, warning signal,

if activated).

• Enter values using “Plus” or “Minus” (e.g. 50).

This will result in a maximum pulse of 170 when ente-

ring the relation (220 - age).

Confirm with “DISP/SET”.

Display:

next menu ”Warning signal”

Warning signal when maximum pulse is exceeded.

• Select function with symbol using “Plus” or “Minus”

Confirm with “DISP/SET”.

Display:

next menu target pulse selection “FA 65%”

Target pulse monitoring FA 65% / FI 75%

• Select using “Plus” or “Minus”

• Fat burning 65%, fitness 75% of maximum pulse

Confirm with “DISP/SET” (presetting mode completed)

Display:

Readiness for exercise using the presettings

Target pulse entry

Entering the values 40 – 199 allows for the determination

and monitoring of the training pulse irrespective of age (HI

symbol, warning signal if activated, no maximum pulse

monitoring).

For this purpose, age entry must be switched to “OFF”.

• Deselect maximum pulse monitoring using “Plus” and

“Minus”.

Display:

“AGE OFF”

Confirm with “DISP/SET” .

Display:

next presetting “Target pulse”

• Enter value using “Plus” or “Minus” (e.g. 130)

Confirm with “DISP/SET” (presetting mode completed)

Display:

Readiness for training using presettings

• Pedalling

The presettings are counted in decreasing order.

Training interruption/end of training

With less than 10 pedal rotations per minute, the electro-

nics assembly of the training device identifies a training in-

terruption. The animation wheel is displayed empty. The

achieved training data are displayed.

Rotations, pulse, speed and brake level are displayed as

average value using the Ø symbol.

The training data are displayed for 4 minutes. If you do

not press any button nor train during this period of time,

time electronics assembly of the training device switches to

standy-by mode and displays the time.

Resumption of training

If you resume training within 4 minutes, the last values con-

tinue to be counted up or down.

Training and Operating Instructions

Battery change

If the battery symbol occurs in the display, battery power is too

low for pulse measurement. Training kilometres and time as well

as all presettings will get lost. Time must be reset.

Brake level display

Brake setting is classified in level 1-10. If this classification is dis-

turbed or lost, you must restore it as follows:

• Check whether the 3-pole connecting cable is plugged in at

the back of the display.

• Insert batteries and press the ”DISP/SET” button until the seg-

ment test is completed.

• Turn back hand lever to minimum setting and press the

”DISP/SET” button when 0%, BRAKE 0 is displayed.

• Pre-turn hand lever to maximum setting and press the

”DISP/SET” button when 100%, BRAKE 10 is displayed.

The process is completed.

Training instructions

Sports medicine and training science use cycle ergometry,

among other things, for the examination of the functional capabi-

lity of heart, circulation and respiratory system.

You can find out whether or not you have achieved the desired

effect from your training after several weeks using the following

method:

1. You manage a particular endurance performance with less

heart / circulation performance than previously

2. You sustain a particular endurance performance with the

same heart / circulation performance over a longer period.

3. You recover more quickly than previously after a particular

heart / circulation performance.

Guide values for the endurance training

Maximalpulse: maximum strain means the reaching of the indi-

vidual maximum pulse. The maximum achievable heart rate is

dependant on age.

Here the following empirical formula applies: the maximum

heart rate per minute corresponds to 220 heart beats minus age

in years.

Example: age 50 years -> 220 – 50 = 170 pulse/min.

Load intensity

Load pulse: the optimum intensity of load is reached at 65–75 %

(see also diagram) of the maximum pulse. This value changes

depending on age.

Extent of load

Pulsediagramm

Fitness and Fat Burner

220

200

180

160

140

120

100

Pulse

Age

20 25 30 35 40 45 50 55 60 65 70 75 80

Maximalpulse

(220 minus Age)

Fitnesspulse

(75% of Max.Pulse)

Fat combustion pulse

(65% of Max.Pulse)

General instructions

System signals

Activation of the device

If you activate the device, a signal is emitted during the segment

test.

Presetting

A short signal is emitted, if you reach a presetting such as time,

distance and KJoule/ kcal.

Maximum pulse exceeding

If the preset maximum pulse is exceeded by one pulse beat, 2

short signals are emitted for the time.

Recovery

Calculation of the fitness mark (F):

mark (F) = 6.0 – (10 x (P1–P2))2

P1 stress pulse P2 = recovery pulse

Grade 1 = very good Grade 6 = insufficient

Calculation of average value

The calculations of the average values refer to training units in

the past until a reset or the stand-by mode.

Instructions for pulse measurement

The pulse measurement starts as soon as the heart in the display

blinks in time with your pulse beat.

With ear clip

The pulse sensor works with infrared light and measures the va-

riations in translucence in your skin, which are produced by your

pulse beat. Rub your ear ten times strongly to activate the blood

circulation before attaching the pulse sensor to your earlobe.

Avoid disturbing pulses.

• Attach the ear clip properly to your earlobe and look for the

best point for the measurement (heart symbol blinks without

interruption).

• Do not train directly under strong incidence of light, e.g. neon

light, halogen light, spotlights, sun light.

• Completely eliminate any shocks or bounces of the ear sensor

and the cable. Always attach the cable with a clip at your

clothing or, even better, at your headband.

With breast clip

Please observe the corresponding instructions.

With hand pulse

An extra-low voltage caused by the contractions of your heart is

registered by the hand sensors and evaluated by the electronics

assembly of the device

• Always grab the contact faces with both hands

• Avoid jerky grasping

• Hold your hands calmly and avoid contractions and rubbing

on the contact faces.

Only one way of pulse measurement is possible: either with ear clip

or with hand pulse or with breast belt. If no ear clip or plug reci-

pient is located in the pulse plug, hand pulse measurement is acti-

vated. If you insert an ear clip or a plug recipient in the pulse plug,

hand pulse measurement is automatically deactivated. It is not ne-

cessary to disconnect the plug of the hand pulse measurement.

Comment:

Training and Operating Instructions

Glossary

Age

Entry for the calculation of the maximum pulse.

Dimension

Units for the display of km/h or mi/h, kJoule or kcal.

Fat burning pulse

Calculated value of 65% max. pulse

Fitness pulse

Calculated value of 75% max. pulse

Glossary

A collection of attempted explanations.

HI symbol

If “HI” is displayed, the target pulse is exceeded by 11 beats.

If “HI” flashes, the maximum pulse is exceeded. “HI” monitoring

is always activated.

LO symbol

If “LO” is displayed, the target pulse is fallen below by 11 beats

“LO” monitoring is activated if the target pulse has been achie-

ved in training.

MaxPulse(s)

Value calculated from 220 minus age

Display where values must be entered or selected.

Pulse

Registration of heart beats per minute

Duration of a training unit and its frequency per week:

The optimum extent of load is attained, if 65–75 % of the indivi-

dual heart / circulation performance is achieved over a longer

period.

Beginners should not begin with training units of 30-60 minutes.

The beginner’s training can be planned as follows in the first 4

weeks:

It is recommended that you perform approx. 5 minutes of exerci-

ses before and after every training unit, in order to warm up and

cool down. There should be a training-free day between each

two consecutive training units, if you prefer training sessions of

20-30 minutes 3 times a week later on in your training. Other-

wise, there is no reason why you should not train daily.

Training frequency Extent of training session

3 times a week 2 minutes of training
