If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
kwikset.com/doorprep
Si va a perforar una
puerta nueva, utilice la
plantilla suministrada y las
instrucciones completas
para la perforación de la
puerta estan disponibles
en kwikset.com/doorprep
Parts in the box
Piezas en la caja
Required tools
Herramientas necesarias
Latch
Pestillo
Strike
Placa
Screws
Tornillos
Keys
Llaves
Deadbolt
Cerrojo
SmartKey® tool
(SmartKey locks only)
Herramienta SmartKey
(las cerraduras de
SmartKey solamente)
23/8" (60 mm)
or • o
23/4" (70 mm)
13/8"–21/4"*
35 mm–57 mm*
21/8"
54 mm
61876 / 01
665
B C
D E
G
F
Hold the latch in front of the
door hole, with the latch face
lush against the door edge.
Sostenga el pestillo en frente del oriicio
de la puerta, con la cara del pestillo
al ras con el borde de la puerta.
If the D-shaped hole is centered
in the door hole, no adjustment
is required. Proceed to step 4.
If the D-shaped hole is NOT
centered, adjust latch. See “Latch
Adjustment” (step 3C).
Si el oriicio en forma de “D” está
centrado con el oriicio de la puerta, no
se requiere ajustarlo. Vaya al paso 4.
Si el oriicio en forma de “D” NO está
centrado, ajuste el pestillo. Consulte
“Ajuste del pestillo” (el paso 3C).
Latch Adjustment (only if needed)
Ajuste del pestillo (si es necesario)
180°
23/8" (60 mm)
23/4" (70 mm)
Backset • Distancia al centro
Centerline
13/8" (35 mm)
13/4" (44 mm)
21/4" (57 mm)
Edge of the door
Borde de la puerta
Fold
Doble
Linea central
Drilling Template
Plantilla de perforación
Instructions continue on reverse
Las instrucciones continúan en el reverso de la hoja
A
B
C
*Call Kwikset to order
a service kit for 21/4"
(57 mm) thick doors.
*Llame a Kwikset para
pedir un kit de servicio
para puertas gruesas
con un espesor de
entre 57 mm (21/4").
Template is only needed if a new hole must be drilled in the door.
La plantilla solo se necesita en caso de que deba
perforarse un nuevo oriicio en la puerta.
not centered
no centrado
centered
centrado
1"
25 mm

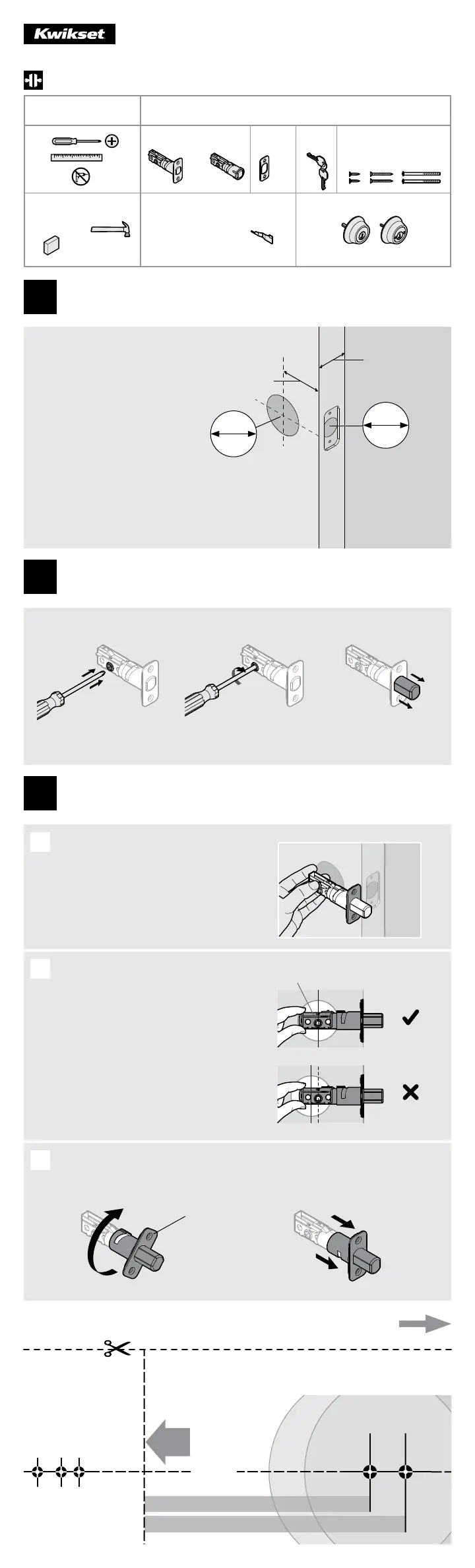

Installation Guide
Guía de instalación
18003275625 • www.kwikset.com
Face of the door
Frente de la puerta
Rotate the front of the
latch to extend it.
Gire la parte delantera del
pestillo para extenderlo.
D-shaped hole
oriicio en forma de “D”
Additional tools (if needed)
Herramientas adicionales
(si es necesario)
wood block
bloque de madera
or
o
A K
A / K
A / K
H J
Prepare door and check dimensions
Prepare la puerta y revise las dimensiones
1
Extend latch bolt
Extienda el perno de retención
2
Adjust the backset of the latch (if needed)
Ajuste la distancia al centro del pestillo (si es necesario)
3
