Adam Hall GmbH · Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: mail@adamhall.com
SAFETY INFORMATION
1. Please read these instructions carefully before you start installation and assembly.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.
5. Be attentive when mounting the product and protect yourself from injury.
7. Do not modify this equipment.
8. Comply with all applicable disposal laws in your country. During disposal of packaging, please separate
plastic and paper/cardboard.
9. Plastic bags must be kept out of reach of children.
10. If you have any questions refering to this instruction or any warnings, please contact your local distributor.
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
You can find our current warranty conditions and limitation of liability at:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf
To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1,
61267 Neu Anspach / Email Info@adamhall.com / 49 (0) 6081 / 9419-0
PROPER DISPOSAL OF THIS PRODUCT
(WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT)
(Valid in the European Union and other European countries with waste separation)
This symbol on the product, or the documents accompanying the product, indicates that this appliance may not be
treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled waste
disposal. Please dispose of this product separately from other waste and have it recycled to promote sustainable
economic activity.
LDEBG3TMB (suitable for LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3)

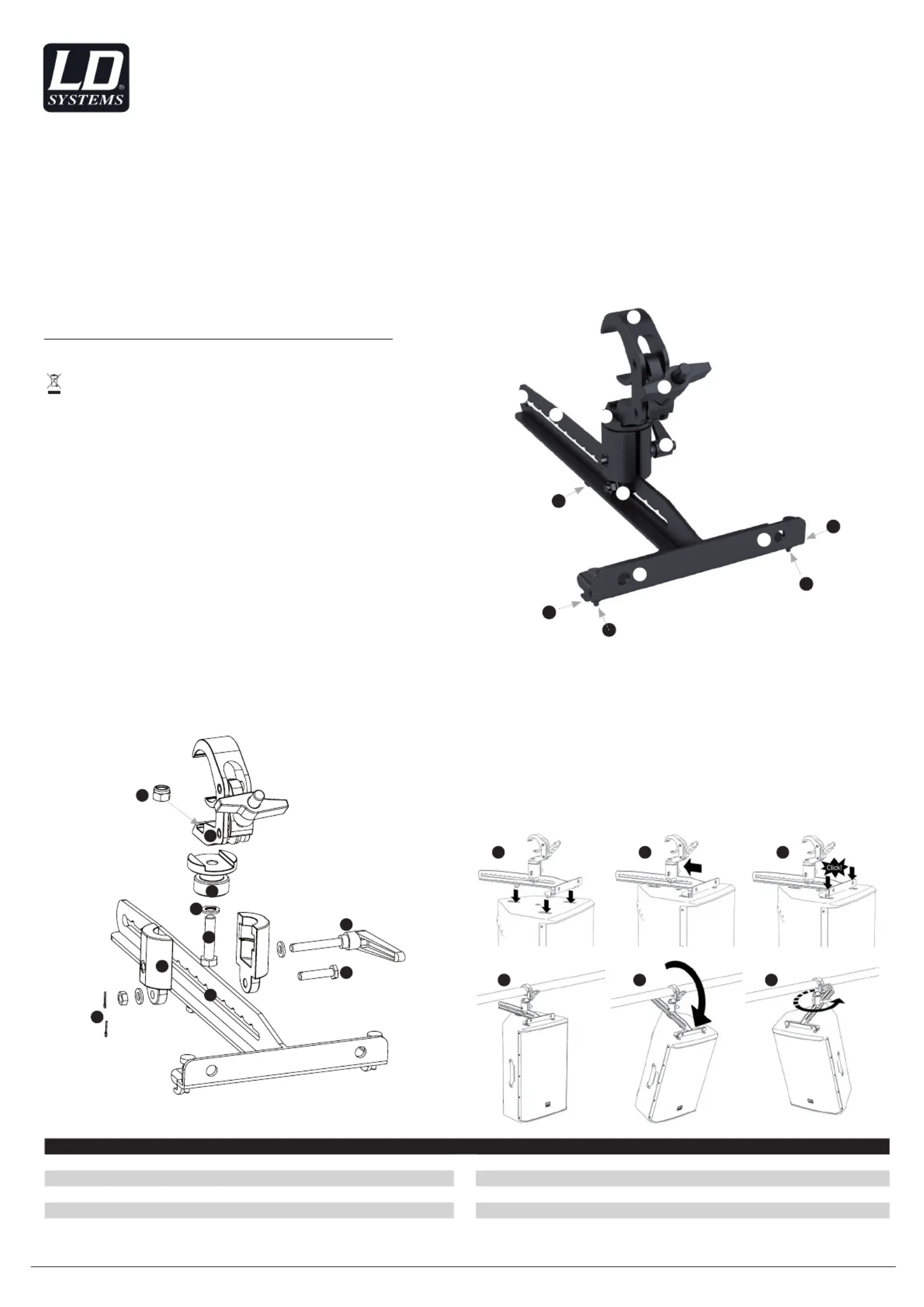

ASSEMBLY OF THE MOUNTING BRACKET AND TRAVERSE CLAMP
1. Release the safety splint (A) from the two M8 screws (B, C) in the cylindrical pivot/tilt head (D) of the
mounting bracket.
2. Unscrew the two screws (B, C) from the pivot/tilt head (D), separate the two cylinder halves and remove
the cast piece (E).
3. Now use the parts included – the M10 screw (F), spring washer (G) and self-locking M10 nut (H) – to at-
tach the cast piece (E) firmly to the traverse clamp (I) using a 17 mm socket tool. To do so, place the traverse
clamp in the recess of the cast piece and the self-locking nut in the recess of the traverse clamp and then
insert the screw with the spring washer through the cast piece into the traverse clamp (see illustration).
4. Now place the cast piece with the traverse clamp into one half of the pivot/tilt head (D) and join the two
halves in such a way that the M8 screw (C) can be placed through the appropriate installation hole of the one
half, through the support rail (J) of the mounting bracket and through the installation hole of the cylindrical
pivot/tilt head. Place the previously removed washer on the screw and finger tighten the M8 nut. Secure the
nut using the previously released safety splint (A).
5. Put the M8 washer onto the M8 lever screw (B), taking care to ensure that the M8 nut is correctly placed
in the recess of the appropriate cylinder half of the pivot/tilt head. Insert the lever screw through the two
cylinder halves and tighten. Secure the screw using a previously released safety splint (A).
PARTS DESCRIPTION AND INSTALLATION
1. Traverse clamp for mounting on a horizontal traverse.
2. Wing nut for clamping to a traverse.
3. T-screw to lock the horizontal and vertical axes
4. Mounting rail with slots to adjust the vertical dispersion of the speaker.
5. Retaining pin.
6. Rotation mechanism for adjusting the horizontal dispersion of the speaker.
7. Three steel hooks which insert into the retaining sockets on the top of the speaker.
8. Two spring-loaded locking pins to secure the connection.
9. Mounting holes for alternative installation of the speaker with chains.
Important: Before any assembly, check that all mounting bracket components are complete, undamaged and work
correctly (split pins, screws, bolts, nuts, locking pins, steel hooks, retaining sockets in speakers, etc.). Should any
EN
For further instructions, please check out the detailed online manual in the download area of this product at:: www.ld-systems.com
2
3
9
9
5
4
9
6
1
7
8
8
7
7
10 11 12
13 14 15
10. Insert all three steel hooks of the EasyMount bracket into the corresponding retaining sockets on the speaker.
11. Slide the entire bracket towards the back of the speaker.
12. When installing the mounting bracket, ensure that the spring-loaded locking pins engage fully. Ensure that
locking pins are functioning correctly before every installation. For safety reasons, both locking pins must be
pulled upwards simultaneously to release the connection (two-hand release).
13. Before attaching the speaker to a traverse, tighten the T-screw on the mounting bracket No. 3. Using
traverse clamp No.1, suspend the speaker from a horizontal traverse in a suitable position, and fasten it into
place with wing nut No. 2.
14. Loosen T-screw No. 3 slightly (approximately 1 turn). To adjust the vertical dispersion of the speaker, lift the
speaker slightly and slide the notched mounting rail No.4 into the desired tilt position. Release the speaker to
allow the retaining pin No. 5 to engage in the corresponding notch.
15. Turn the speaker until the desired horizontal dispersion is achieved and tighten T-screw No. 3.
SPECIFICATIONS
Model name:
LDEBG3TMB
Type: PA Loudspeaker Accessories Colour: Black
Part: Truss Mount Bracket Max. Load 28 kg
Suitable for: LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3 Dimensions (W x H x D): 230 mm x 240 mm x 430 mm
Material: Steel/Zinc Weight: 2.3 kg
Surface: Powder Coated
USER´S MANUAL
STINGER G3 TMB
EASYMOUNT® BRACKET FOR STINGER® 12" " AND 15
H
I
E
G
F
D
B
C
A
J
Adam Hall GmbH · Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: mail@adamhall.com
DE
SICHERHEITSHINWEISE
1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie mit der Montage und dem Aufbau beginnen.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Folgen Sie den Anleitungen.
-
mationen von dem Produkt.
5. Seien Sie beim Montieren des Produkts aufmerksam und schützen sich vor Verletzungen.
6. Dieses Produkt ist ausschließlich für den Einsatz in Innenräumen bestimmt. Der Einsatz im Außenbereich
kann zu Schäden am Produkt und zu Personenschäden führen.
7. Nehmen Sie keine Veränderungen an diesem Produkt vor.
8. Beachten Sie bei der Entsorgung die in Ihrem Land geltenden Gesetze. Trennen Sie bei der Entsorgung bitte
Kunststoff und Papier bzw. Kartonagen voneinander.
9. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
10. Falls Sie Fragen zu dieser Anleitung oder zu den Sicherheitshinweisen haben, wenden Sie sich bitte an Ihren
Fachhändler/Vertrieb.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach
E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem
Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht
zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch un
-
kontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen
und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie
Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben
wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren
Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt
darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
LDEBG3TMB (geeignet für LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3)
ZUSAMMENBAU VON HALTEBÜGEL UND TRAVERSENKLEMME
1. Lösen Sie die Sicherungssplinte (A) von den beiden M8 Schrauben (B, C) im zylindrischen Schwenk- /
Neigekopf (D) des Haltebügels.
2. Drehen Sie beide Schrauben (B, C) aus dem Schwenk- / Neigekopf (D), trennen die beiden Zylinderhälften und
entnehmen das Gußstück (E).
3. Verwenden Sie nun die beiliegenden Teile M10 Schraube (F), die Federscheibe (G) und die selbstsichernde
M10 Schraubenmutter (H), um das Gußstück (E) mit Hilfe eines 17mm Steckschlüsselwerkzeugs fest mit der
Traversenklemme (I) zu verbinden. Setzen Sie dabei die Traversenklemme in die Aussparung des Gußstücks,
die selbstsichernde Schraubenmutter in die Aussparung in der Traversenklemme und führen die Schraube
mit der Federscheibe durch das Gußstück in die Traversenklemme (siehe Zeichnung).
4. Setzen Sie nun das Gußstück mit der Traversenklemme in eine Hälfte des Schwenk- / Neigekopfs (D) und
führen beide Hälften zusammen, in der Art, dass die M8 Schraube (C) durch das entsprechende Montageloch
der einen Hälfte, durch die Halteschiene (J) des Haltebügels und das Montageloch der zweiten Hälfte des
zylindrischen Schwenk- / Neigekopfs geführt werden kann. Setzen Sie die zuvor entfernte Unterlegscheibe
auf die Schraube und ziehen die M8 Schraubenmutter lediglich handfest an. Sichern Sie die Mutter mit Hilfe
eines zuvor gelösten Sicherungssplints (A).
5. Setzen Sie die M8 Unterlegscheibe auf die M8 Hebelschraube (B), achten darauf, dass die M8 Schrauben-
mutter korrekt in der Aussparung der entsprechenden Zylinderhälfte des Schwenk- / Neigekopfs sitzt, führen
die Hebelschraube durch beide Zylinderhälften und ziehen sie fest. Sichern Sie die Schraube mit Hilfe eines
zuvor entfernten Sicherungssplints (A).
TEILEBESCHREIBUNG UND MONTAGE
1. Traversenklemme zum Einhängen in einer horizontal installierten Traverse.
2. Flügelmutter zum Festklemmen an einer Traverse.
3. Knebelschraube zum Arretieren der horizontalen und vertikalen Schwenkachsen.
4. Halteschiene mit Rastaussparungen zum Einstellen der vertikalen Abstrahlrichtung des Lautsprechers.
5. Haltebolzen.
6. Drehvorrichtung zum Einstellen der horizontalen Abstrahlrichtung des Lautsprechers.
7. Drei Stahlhaken, die in die Haltebuchsen auf der Oberseite des Lautsprechers greifen.
8. Zwei gefederte Sperrbolzen zum Sichern der Verbindung.
9. Montagelöcher zur alternativen Installation des Lautsprechers mit Hilfe von Ketten.
Wichtiger Hinweis: Überprüfen Sie vor jeder Montage alle Komponenten des Haltebügels auf Vollständigkeit,
Beschädigungen und korrekte Funktion (Splinte für Schrauben, Schrauben, Muttern, Sperrbolzen, Stahlhaken,
Haltebuchsen im Lautsprecher usw.). Sollte eine Komponente des Haltebügels beschädigt sein, fehlen oder nicht
korrekt funktionieren, darf der Haltebügel nicht verwendet werden.
Weitere Informationen bietet die detaillierte Online-Bedienungsanleitung im Downloadbereich dieses Produktes unter: www.ld-systems.com
Modellbezeichnung: LDEBG3TMB
Typ: PA-Lautsprecher-Zubehör Farbe: Schwarz
Teil: Traversenhalterung Max. Belastbarkeit 28 kg
Passend für: LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3 Abmessungen (B x H x T): 230 mm x 240 mm x 430 mm
Material: Stahl/Zink Gewicht: 2,3 kg
Oberfläche: pulverbeschichtet
10. Führen Sie alle drei Stahlhaken des EasyMount Haltebügels in die entsprechenden Haltebuchsen des
Lautsprechers ein.
11. Schieben Sie nun den gesamten Haltebügel in Richtung Lautsprecherrückseite.
12. Achten Sie bei der Montage des Haltebügels darauf, dass die gefederten Sicherungs-Sperrbolzen komplett
einrasten. Überprüfen Sie die korrekte Funktion der Sperrbolzen vor jeder Montage. Zum Lösen der Verbindung
müssen aus Sicherheitsgründen beide Sperrbolzen gleichzeitig nach oben gezogen werden (Zweihand-Entrie
-
gelung).
13. Ziehen Sie vor dem Einhängen des Lautsprechers an eine Traverse die Knebelschraube des Haltebügels Nr. 3
fest. Hängen Sie den Lautsprecher mit Hilfe der Traversenklemme Nr. 1 an einer geeigneten Stelle an eine horizontal
installierteTraverse und klemmen sie mit Hilfe der Flügelmutter Nr. 2 fest.
14. Lösen Sie die Knebelschraube Nr. 3 etwas (ca. 1 Umdrehung). Zum Einstellen der vertikalen Abstrahlrichtung des
Lautsprechers heben Sie den Lautsprecher leicht an und bringen die Halteschiene mit den Rastaussparungen Nr.4
in die der gewünschten Neigung entsprechenden Position und lassen den Haltebolzen Nr. 5 in die entsprechende
Rastaussparung einrasten, indem Sie den Lautsprecher absetzen.
15. Drehen Sie nun den Lautsprecher, bis die gewünschte horizontale Abstrahlrichtung erreicht ist und ziehen die
Knebelschraube Nr. 3 fest.
TECHNISCHE DATEN
BEDIENUNGSANLEITUNG
STINGER
®
G3 TMB
EASYMOUNT® TRUSSHALTER FÜR STINGER® 12 „ UND 15“
2
3
9
9
5
4
9
6
1
7
8
8
7
7
10 11 12
13 14 15
H
I
E
G
F
D
B
C
A
J

Produkt Specifikationer

Mærke: LD Systems
Kategori: Højttaler
Model: STINGER G3 TMB

Har du brug for hjælp?

Hvis du har brug for hjælp til LD Systems STINGER G3 TMB stil et spørgsmål nedenfor, og andre brugere vil svare dig


Højttaler LD Systems Manualer

LD Systems

LD Systems ANNY 10 Manual

9 September 2025
LD Systems

LD Systems ANNY 10 BPH B5 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 BPH2 B5.1 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 BPH 2 B5 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 BPH 2 B8 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 BPH B4.7 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 HBH 2 B6 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 HBH 2 B5.1 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 BPH 2 B6 Manual

29 August 2025
LD Systems

LD Systems ANNY 10 BPH B5.1 Manual

29 August 2025

Højttaler Manualer

Nyeste Højttaler Manualer

Moonki

Moonki MS-P15BW Manual

13 September 2025
Moonki

Moonki MS-112DSP Manual

13 September 2025
Morel

Morel Tempo Ultra Integra 402 Manual

13 September 2025
Moonki

Moonki MA-MT265B Manual

13 September 2025
Moonki

Moonki MW-212LT220 Manual

13 September 2025
Moonki

Moonki MO-R88BT Manual

13 September 2025
Moonki

Moonki MO-L2077BT-V2 Manual

13 September 2025
Moonki

Moonki MD-PB360 Manual

13 September 2025
Hertz

Hertz Cento CPK 690 Manual

13 September 2025
Adam

Adam T7V Manual

12 September 2025
