Makita DDF083 Manual
Makita
Bore-skruemaskiner
DDF083
Læs gratis den danske manual til Makita DDF083 (72 sider) i kategorien Bore-skruemaskiner. Denne vejledning er vurderet som hjælpsom af 31 personer og har en gennemsnitlig bedømmelse på 4.6 stjerner ud af 16 anmeldelser. Har du et spørgsmål om Makita DDF083, eller vil du spørge andre brugere om produktet?
Side 1/72

DDF483
DDF083
EN Cordless Driver Drill INSTRUCTION MANUAL 4
FR Perceuse-Visseuse sans Fil MANUEL D’INSTRUCTIONS 10
DE Akku-Bohrschrauber BETRIEBSANLEITUNG 17
IT Trapano avvitatore a batteria ISTRUZIONI PER L’USO 24
NL Accuschroefboormachine GEBRUIKSAANWIJZING 31
ES Atornillador Taladro
Inalámbrico
MANUAL DE
INSTRUCCIONES 38
PT Parafusadeira/Furadeira a
Bateria MANUAL DE INSTRUÇÕES 45
DA Akku skrue-/boremaskine BRUGSANVISNING 51
EL Δραπανοκατσάβιδο
μπαταρίας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 57
TR Akülü Matkap Tornavida KULLANMA KILAVUZU 64

1
2
3

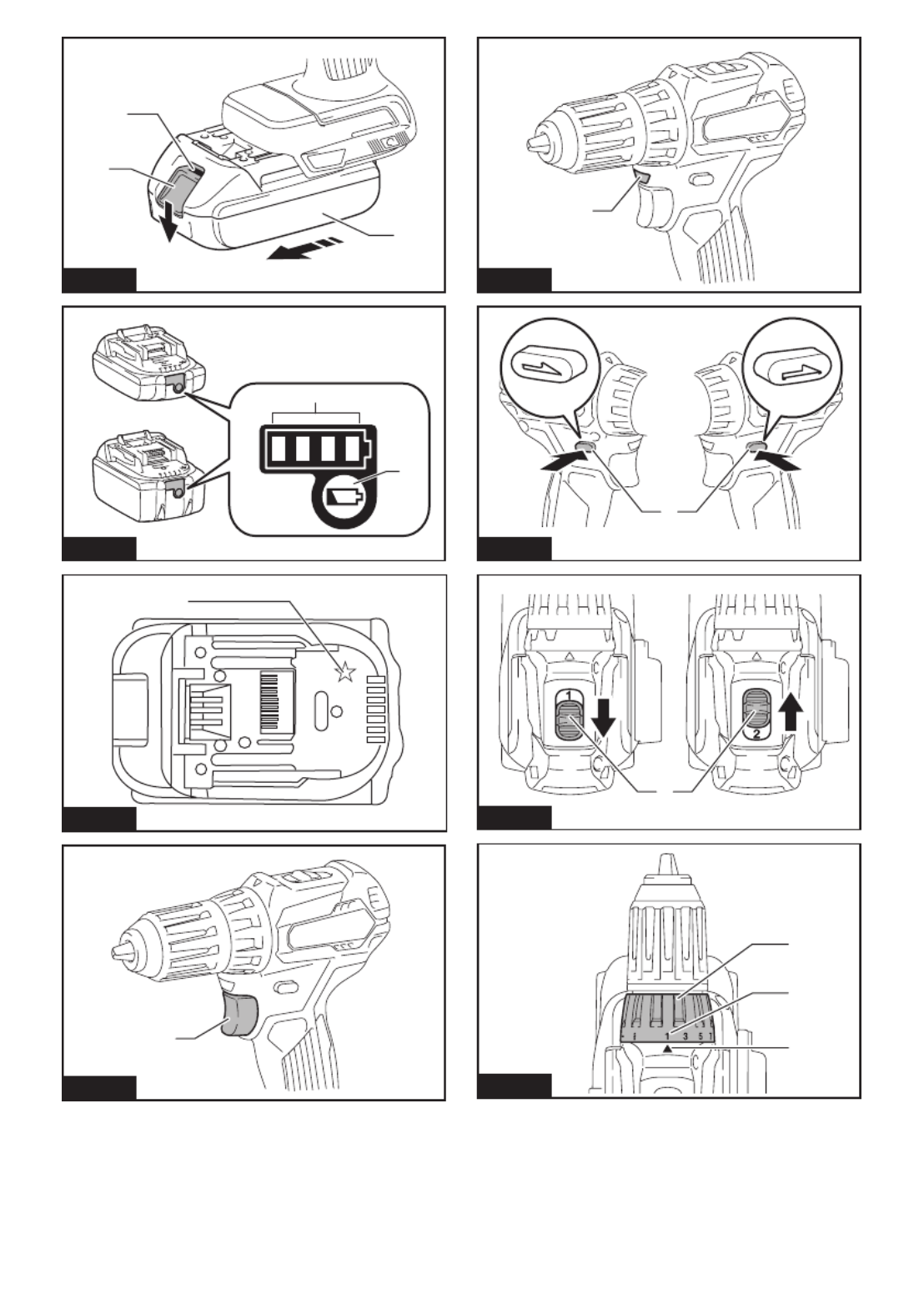

Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
Fig.5
1
AB
Fig.6
1
Fig.7
1
3
2
Fig.8
2

13
2
Fig.9
Fig.10
2
1
Fig.11
31 2
Fig.12
1
3
2
Fig.13
1
2
Fig.14
Fig.15
Fig.16
3

4 ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DDF483 DDF083
Drilling capacities 13 mmSteel
Wood 36 mm
Fastening capacities Wood screw 6 mm x 75 mm
Machine screw M6
No load speed High (2) 0 - 1,700 min-1
Low (1) 0 - 500 min-1
Overall length 162 mm 124 mm
Rated voltage D.C. 18 V
Battery cartridge BL1815N, BL1820, BL1820B, BL1830, BL1830B, BL1840,
BL1840B, BL1850, BL1850B, BL1860B
Net weight 1.2 - 1.6 kg 1.1 - 1.4 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
withoutnotice.
• Specicationsandbatterycartridgemaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
estcombination,accordingtoEPTA-Procedure01/2014,areshowninthetable.
Intended use
Thetoolisintendedfordrillingandscrewdrivingin
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN60745:
Soundpressurelevel(LpA):77dB(A)
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN60745:
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2 or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
useofthepowertoolcandifferfromthedeclared
emissionvaluedependingonthewaysinwhichthe
toolisused.
WARNING:Besuretoidentifysafetymeasures
toprotecttheoperatorthatarebasedonanestima-
tionofexposureintheactualconditionsofuse(taking
accountofallpartsoftheoperatingcyclesuchas
thetimeswhenthetoolisswitchedoffandwhenitis
runningidleinadditiontothetriggertime).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
tothisinstructionmanual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failuretofollowthewarningsand
instructionsmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.

5 ENGLISH
Cordless driver drill safety warnings
1. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
2. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden
wiring.Cuttingaccessorycontactinga"live"
wiremaymakeexposedmetalpartsofthepower
tool"live"andcouldgivetheoperatoranelectric
shock.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposedmetalpartsofthepowertool"live"and
couldgivetheoperatoranelectricshock.
4. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
5. Hold the tool rmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
10. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out.Insucha
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwardingagents,specialrequirementonpack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
inganexpertforhazardousmaterialisrequired.
Pleasealsoobservepossiblymoredetailed
nationalregulations.
Tapeormaskoffopencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
aroundinthepackaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita.Installingthebatteriesto
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).

7 ENGLISH
Lighting up the front lamp
►Fig.5: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE: When the tool is overheated, the tool stops
automaticallyandthelampstartsashing.Inthis
case,releasetheswitchtrigger.Thelampturnsoffin
oneminute.
NOTE:Useadryclothtowipethedirtoffthelensof
thelamp.Becarefulnottoscratchthelensoflamp,or
itmaylowertheillumination.
Reversing switch action
►Fig.6: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
Thistoolhasareversingswitchtochangethedirection
ofrotation.Depressthereversingswitchleverfromthe
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
Whenthereversingswitchleverisintheneutralposi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.7: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position.Ifyouoperatethe
toolwiththespeedchangeleverpositionedhalfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Displayed
Number
Speed Torque Applicable
operation
1 -Low High Heavy load
ing operation
2 High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Push
thespeedchangelevertodisplay"2"forhighspeed
or"1"forlowspeedbuthightorque.Besurethatthe
speedchangeleverissettothecorrectpositionbefore
operation.
Ifthetoolspeediscomingdownextremelyduringthe
operationwithdisplay"2",pushthelevertodisplay"1"
and restart the operation.
Adjusting the fastening torque
►Fig.8: 1.Adjustingring Graduation Arrow2. 3.
Thefasteningtorquecanbeadjustedin21levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat marking.
Theclutchwillslipatvarioustorquelevelswhensetatthenumber1to20.Theclutchdoesnotworkat
the marking.
Beforeactualoperation,driveatrialscrewintoyourmaterialorapieceofduplicatematerialtodeterminewhich
torquelevelisrequiredforaparticularapplication.
Thefollowingshowstheroughguideoftherelationshipbetweenthescrewsizeandgraduation.
Graduation 10 12 13 14 15 16 17 18 19 201 2 3 4 5 6 7 8 9 11
Machine screw M4 M5 M6
Wood
screw
Softwood
(e.g. pine)
– –ɸ3.5 x 22 ɸ4.1x 38
Hard wood
(e.g.lauan)
– –ɸ3.5 x 22 ɸ4.1x 38

8 ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.

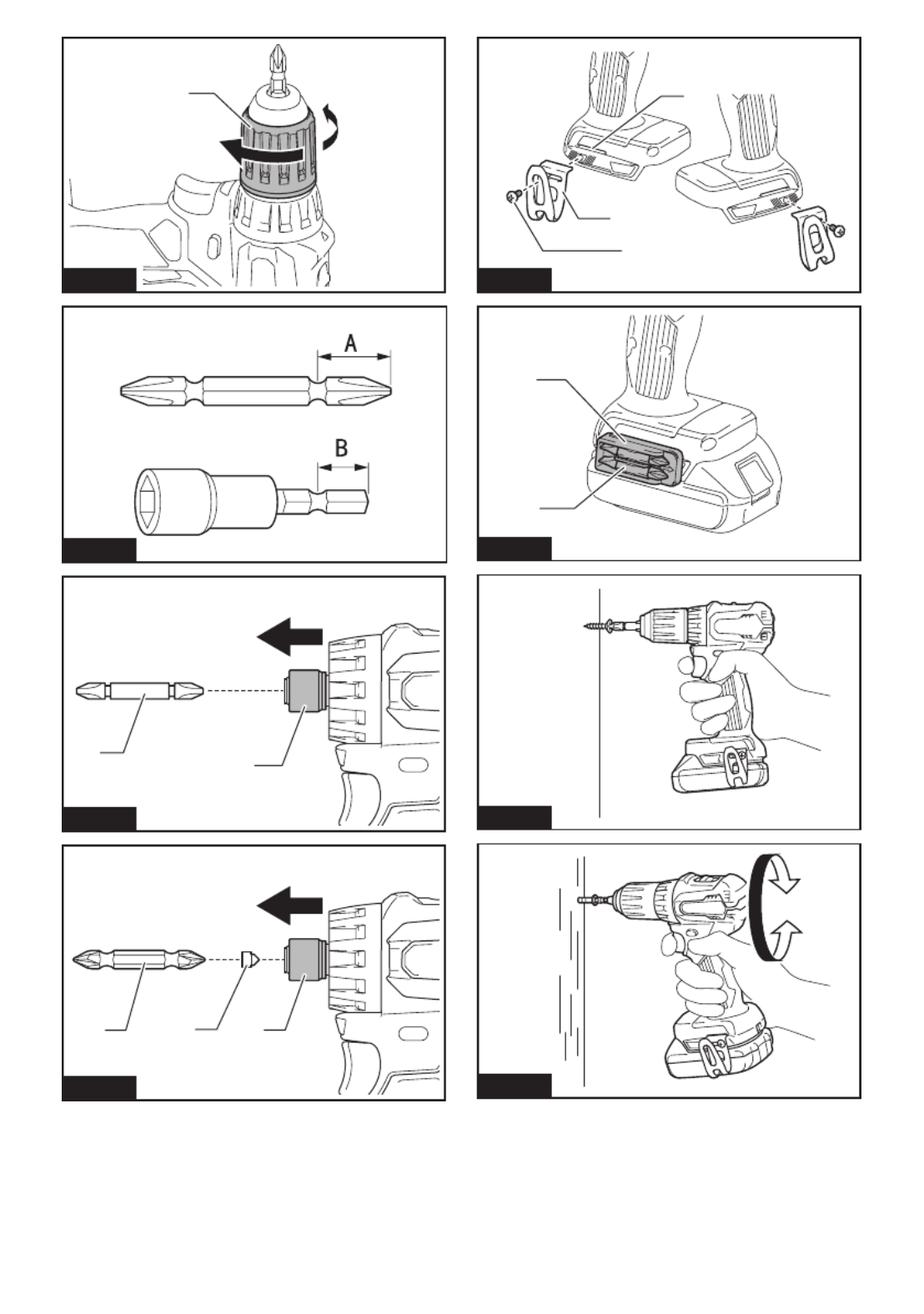

Installing or removing driver bit/
drill bit
For Model DDF483 (optional accessory)
►Fig.9: 1. 2. 3. Sleeve Close Open
Turnthesleevecounterclockwisetoopenthechuck
jaws.Placethedriverbit/drillbitinthechuckasfar
asitwillgo.Turnthesleeveclockwisetotightenthe
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing or removing driver bit/
socket bit
For Model DDF083 (optional accessory)
►Fig.10
Useonlydriverbit/socketbitthathasinsertingportion
showninthegure.Donotuseanyotherdriverbit/
socketbit.
For tool with shallow driver bit hole
A=12mm
B=9mm
Useonlythesetypeofdriver
bit.Followtheprocedure
1. (Note) Bit-piece is not
necessary.
For tool with deep driver bit hole
A=17mm
B=14mm
Toinstallthesetypesofdriver
bits,followtheprocedure1.
A=12mm
B=9mm
Toinstallthesetypesofdriver
bits,followtheprocedure2.
(Note) Bit-piece is necessary
forinstallingthebit.
1. Toinstallthedriverbit,pullthesleeveinthedirec-
tionofthearrowandinsertthedriverbitintothe
sleeveasfarasitwillgo.
Thenreleasethesleevetosecurethedriverbit.
►Fig.11: 1.Driverbit2. Sleeve
2. Toinstallthedriverbit,pullthesleeveinthedirec-
tionofthearrowandinsertthebit-pieceanddriver
bitintothesleeveasfarasitwillgo.Thebit-piece
shouldbeinsertedintothesleevewithitspointed
endfacingin.Thenreleasethesleevetosecure
thedriverbit.
►Fig.12: 1.Driverbit2. 3. Bit-piece Sleeve
Toremovethedriverbit,pullthesleeveinthedirection
ofthearrowandpullthedriverbitout.
NOTE:Ifthedriverbitisnotinserteddeepenough
intothesleeve,thesleevewillnotreturntoitsoriginal
positionandthedriverbitwillnotbesecured.Inthis
case,tryre-insertingthebitaccordingtotheinstruc-
tionsabove.
NOTE:Afterinsertingthedriverbit,makesurethatit
isrmlysecured.Ifitcomesout,donotuseit.
Installing hook
►Fig.13: 1. 2. 3. Groove Hook Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
thehook,insertitintoagrooveinthetoolhousingon
eithersideandthensecureitwithascrew.Toremove,
loosenthescrewandthentakeitout.
Installing driver bit holder
Optional accessory
►Fig.14: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
oneitherrightorleftsideandsecureitwithascrew.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
redindicatorontheuppersideofthebutton,itisnot
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
►Fig.15
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
Placethepointofthedriverbitinthescrewheadand
applypressuretothetool.Startthetoolslowlyandthen
increasethespeedgradually.Releasetheswitchtrigger
assoonastheclutchcutsin.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
andpreventssplittingoftheworkpiece.

9 ENGLISH
Drilling operation
First,turntheadjustingringsothatthearrowpointsto
the marking.Thenproceedasfollows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtained
withwooddrillsequippedwithaguidescrew.Theguide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole,makeanindentationwithacenter-punchand
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.
CAUTION: Pressing excessively on the tool
will not speed up the drilling.Infact,thisexcessive
pressurewillonlyservetodamagethetipofyourdrill
bit,decreasethetoolperformanceandshortenthe
servicelifeofthetool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece.Thereisatremendousforceexertedon
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
Using the tool as a hand screwdriver
►Fig.16
Switchoffthetool.
Movethereversingswitchlevertotheneutralposition.
Turntheadjustingringsothatthearrowpointsto
the marking.
Turnthetool.
NOTE:Thisuseisconvenientforcheckingthe
screwdriving.
NOTE:Donotusethetoolforworkrequiringexces-
siveforce,suchastighteningboltorremovingrusted
screws.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessoriesorattachmentsmightpresentariskof
injurytopersons.Onlyuseaccessoryorattachment
foritsstatedpurpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Drillbits
• Driverbits
• Driverbitholder
• Hook
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

10 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DDF483 DDF083
Capacités de perçage 13 mmAcier
Bois 36 mm
Capacités de serrage Visàbois 6 mm x 75 mm
Vismécanique M6
Vitesse à vide Élevée (2) 0 à 1 700 min
-1
Basse (1) 0 à 500 min
-1
Longueurtotale 162 mm 124 mm
Tensionnominale 18 V CC
Batterie BL1815N, BL1820, BL1820B, BL1830, BL1830B, BL1840,
BL1840B, BL1850, BL1850B, BL1860B
Poidsnet 1,2 - 1,6 kg 1,1 - 1,4 kg
• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications
contenuesdanscemanuelsontsujettesàmodicationsanspréavis.
• Lesspécicationsetlabatteriepeuventêtredifférentessuivantlespays.
• Lepoidspeutêtredifférentselonlesaccessoires,notammentlabatterie.Lesassociationslapluslégèreetla
pluslourde,conformémentàlaprocédureEPTA01/2014,sontindiquéesdansletableau.
Utilisations
L’outilestconçupourperceretvisserdanslebois,le
métaletleplastique.
Bruit
NiveaudebruitpondéréAtypique,déterminéselon
EN60745:
Niveaudepressionsonore(LpA):77dB(A)
Incertitude(K):3dB(A)
Leniveaudebruitenfonctionnementpeutdépasser80
dB(A).
AVERTISSEMENT : Portez un serre-tête
antibruit.
Vibrations
Valeurtotaledevibrations(sommedevecteurtriaxial)
déterminéeselonEN60745:
Modedetravail:perçagedanslemétal
Émissiondevibrations(ah,D):2,5m/s
2oumoins
Incertitude(K):1,5m/s
2
NOTE :Lavaleurd’émissiondevibrationsdéclarée
aétémesuréeconformémentàlaméthodedetest
standardetpeutêtreutiliséepourcomparerlesoutils
entreeux.
NOTE :Lavaleurd’émissiondevibrationsdéclarée
peutaussiêtreutiliséepourl’évaluationpréliminaire
del’exposition.
AVERTISSEMENT :L’émissiondevibrations
lorsdel’usageréeldel’outilélectriquepeutêtre
différentedelavaleurd’émissiondéclarée,suivantla
façondontl’outilestutilisé.
AVERTISSEMENT :Lesmesuresdesécuritéà
prendrepourprotégerl’utilisateurdoiventêtrebasées
suruneestimationdel’expositiondansdescondi-
tionsréellesd’utilisation(entenantcomptedetoutes
lescomposantesducycled’utilisation,commepar
exemplelemomentdesamisehorstension,lorsqu’il
tourneàvideetlemomentdesondéclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
LadéclarationdeconformitéCEestfournieenAnnexe
Aàcemoded’emploi.
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Lisez toutes les
consignes de sécurité et toutes les instructions. Il
yarisqued’électrocution,d’incendieet/oudegraves
blessuressilesmisesengardeetlesinstructionsne
sont pas respectées.

11 FRANÇAIS
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Leterme«outilélectrique»danslesavertissements
faitréférenceàl’outilélectriquealimentéparlesecteur
(aveccordond’alimentation)ouàl’outilélectriquefonc-
tionnantsurbatterie(sanscordond’alimentation).
Consignes de sécurité pour
perceuse-visseuse sans l
1. Utilisez la ou les poignées auxiliaires, si l’outil
en possède.Toutepertedemaîtrisedel’outil
comporteunrisquedeblessure.
2. Tenez l’outil électrique par des surfaces de
prise isolées lorsque vous effectuez une tâche
au cours de laquelle l’accessoire de coupe
peut entrer en contact avec des ls cachés.
Lecontactdel’accessoiredecoupeavecunl
soustensionpeuttransmettreducourantdansles
piècesmétalliquesexposéesdel’outiletélectro-
cuterl’opérateur.
3.
Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au
cours de laquelle la vis ou le boulon peut entrer
en contact avec des ls cachés. Le contact de
lavisouduboulonavecunlsoustensionpeut
transmettreducourantdanslespiècesmétalliques
exposéesdel’outiletélectrocuterl’opérateur.
4. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve
en dessous de vous quand vous utilisez l’outil
en hauteur.
5. Tenez l’outil fermement.
6.
Gardez les mains éloignées des pièces en rotation.
7. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
8.
Ne touchez pas le foret ou la pièce immédiate-
ment après l’exécution du travail ; ils peuvent
être extrêmement chauds et vous brûler la peau.
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
10. Si le foret ne peut pas être desserré même
en ouvrant la mâchoire, utilisez des pinces
pour l’extirper.Lebordtranchantduforetrisque
devousblessersivousessayezdel’extirper
manuellement.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4.
Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lorsdutransportcommercialpardestierces
partiesoudestransitairesparexemple,desexi-
gencesspéciquesenmatièred’étiquetageet
d’emballagedoiventêtrerespectées.
Pourlapréparationdel’articleexpédié,ilest
nécessairedeconsulterunexpertenmatériau
dangereux.Veuillezégalementrespecterles
réglementationsnationalessusceptiblesd’être
plusdétaillées.
Recouvrezlescontactsexposésavecduruban
adhésifoudurubandemasquageetemballezla
batteriedetellesortequ’ellenepuissepasbouger
dansl’emballage.
11. Suivez les réglementations locales en matière
de mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita.L’insertionde
batteriesdansdesproduitsnonconformespeut
provoquerunincendie,unechaleurexcessive,
uneexplosionouunefuitedel’électrolyte.
CONSERVEZ CES
INSTRUCTIONS.

12 FRANÇAIS
ATTENTION : N’utilisez que des batteries
Makita d’origine.L’utilisationdebatteriesdemarque
autrequeMakitaoudebatteriesmodiéespeutpro-
voquerl’explosiondesbatteries,cequiprésenteun
risqued’incendie,dedommagesmatérielsetcorpo-
rels.CelaannuleraégalementlagarantieMakitapour
l’outiletlechargeurMakita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
retirée avant de l’ajuster ou de vérier son
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie.Sivousnetenezpasfermementl’outil
etlabatterie,ilspeuventvousglisserdesmains,et
s’abîmerouvousblesser.
►Fig.1: 1.Voyantrouge Bouton2. 3. Batterie
Pourretirerlabatterie,faites-laglisserhorsdel’outil
toutenfaisantglisserleboutonàl’avantdelabatterie.
Pourmettreenplacelabatterie,alignezlalanguettesurla
batterieaveclarainuresurlecompartimentetinsérez-la.
Insérez-laàfondjusqu’àcequ’unlégerdéclicsefasse
entendre.Silevoyantrougesurledessusduboutonest
visible,celasigniequ’ellen’estpasbienverrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible.Sinon,ellepourraittomberacciden-
tellementdel’outil,aurisquedevousblesseroude
blesserquelqu’unsetrouvantprèsdevous.
ATTENTION : N’insérez pas la batterie de
force.Sielleneglissepasfacilement,c’estquevous
nel’insérezpascorrectement.
Indication de la charge restante de
la batterie
Uniquement pour les batteries avec voyant
lumineux
►Fig.2: 1.Témoins Boutondevérication2.
Appuyezsurleboutondevéricationsurlabatterie
pourindiquerlachargerestantedelabatterie.Les
témoinss’allumentpendantquelquessecondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargezla
batterie.

13 FRANÇAIS
Témoins Charge
restante
Allumé Éteint Clignotant
Anomalie
possible
delabatterie.
NOTE :Selonlesconditionsd’utilisationetlatem-
pératureambiante,l’indicationpeutêtrelégèrement
différentedelacapacitéréelle.
Système de protection de l’outil/la
batterie
L’outilestéquipéd’unsystèmedeprotectiondel’outil/la
batterie.Cesystèmecoupeautomatiquementl’alimen-
tationverslemoteurpourprolongerladuréedeviede
l’outiletdelabatterie.Sil’outiloulabatteriesetrouve
dansl’unedessituationssuivantes,l’outilcessera
automatiquementdefonctionner.
Protection contre la surcharge
Lorsquel’outiloulabatterieestutiliséd’unemanièreprovo-
quantunappeldecourantanormalementélevé,l’outils’ar-
rêteautomatiquementsansindication.Danscecas,étei-
gnezl’outiletarrêtezlatâcheayantprovoquélasurcharge
del’outil.Puisrallumezl’outilpourreprendrelatâche.
Protection contre la surchauffe
Encasdesurchauffedel’outiloudelabatterie,l’outil
s’arrêteautomatiquement.Danscecas,laissezl’outil
oulabatterierefroidiravantderallumerl’outil.
Protection contre la décharge totale
de la batterie
Lorsquelachargedelabatterieestinsufsante,l’outil
s’arrêteautomatiquement.Danscecas,retirezlabatte-
riedel’outiletchargez-la.
NOTE :Laprotectioncontrelasurchauffe(pour
labatterie)nefonctionnequ’avecdesbatteriesau
repèreétoilé.
►Fig.3: 1.Repèreétoilé
Fonctionnement de la gâchette
►Fig.4: 1.Gâchette
ATTENTION : Avant d’insérer la batterie dans
l’outil, vériez toujours que la gâchette fonc-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
Ilsuftd’enclencherlagâchettepourdémarrerl’outil.
Lavitessedel’outilaugmenteàmesurequel’onaccroît
lapressionexercéesurlagâchette.Pourl’arrêter,
relâchezlagâchette.
NOTE :L’outils’arrêteraautomatiquementsivous
continuezd’enclencherlagâchettependant6
minutesenviron.
Allumage de la lampe avant
►Fig.5: 1. Lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Enclenchezlagâchettepourallumerlalampe.La
lamperestealluméetantquelagâchetteestenclen-
chée.Lalampes’éteintenviron10secondesaprès
avoirrelâchélagâchette.
NOTE :
Encasdesurchauffedel’outil,celui-cis’arrête
automatiquementetlalampesemetàclignoter.Danscecas,
relâchezlagâchette.Lalampes’éteintauboutd’uneminute.
NOTE :
Retirezlasaletésurlalentilledelalampeavec
unchiffonsec.Prenezsoindenepaséraerlalentille
delalampesouspeinedediminuersonéclairage.
Fonctionnement de l’inverseur
►Fig.6: 1.Levierdel’inverseur
ATTENTION : Vériez toujours le sens de
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté.Sivous
changezlesensderotationavantl’arrêtdel’outil,
vousrisquezdel’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
L’outilpossèdeuninverseurquipermetdechangerlesensde
rotation.Enfoncezlelevierdel’inverseurducôtéApourunerota-
tiondanslesensdesaiguillesd’unemontre,ouducôtéBpour
unerotationdanslesensinversedesaiguillesd’unemontre.
Lagâchettenepeutpasêtreenclenchéelorsquele
levierdel’inverseursetrouveenpositionneutre.
Changement de vitesse
►Fig.7: 1. Levier de changement de vitesse
ATTENTION : Mettez toujours le levier de
changement de vitesse parfaitement sur la bonne
position.Enutilisantl’outilaveclelevierdechange-
mentdevitesseplacéentrelescôtés«1»et«2»,
vousrisqueriezd’abîmerl’outil.
ATTENTION : Ne déplacez pas le levier de
changement de vitesse pendant que l’outil tourne.
Vousrisqueriezd’abîmerl’outil.
Numéro
afché Vitesse Couple Tâche
applicable
1Faible TâchedifcileÉlevé
2 Élevée Faible Tâchefacile
Pourchangerdevitesse,mettezd’abordl’outilhorstension.
Enfoncezlelevierdechangementdevitessepourafcher«2
»pourunevitesseélevéeou«1»pourunevitesselenteavec
coupleélevé.Avantd’utiliserl’outil,assurez-vousquelelevier
dechangementdevitessesetrouvesurlabonneposition.
Silavitessedel’outildiminueconsidérablementpen-
dantlatâcheavecl’afchage«2»,enfoncezlelevier
pourafcher«1»etrecommencez.

14 FRANÇAIS
Réglage du couple de serrage
►Fig.8: 1.Baguederéglage2.Graduation3.Flèche
Lecoupledeserragepeutêtreréglésurundes21niveauxentournantlabaguederéglage.Alignezlesgraduations
surlaèchedel’outil.Vouspouvezobteniruncoupledeserrageminimumensélectionnant1etuncouplemaximum
ensélectionnantl’indication .
L’engrenageglisseraquandseraatteintlecoupledeserragecorrespondantaunumérosélectionnéde1à20.
L’engrenagenefonctionnepassurl’indication .
Avantd’effectuerlevéritabletravail,faitesunessaidevissagedanslematériauenquestionoudansunmatériau
identiquepoursavoirquelestleniveaudecoupledeserragerequispourcetravailparticulier.
Voustrouverezci-dessousuneindicationapproximativedelarelationentrelatailledevisetlagraduation.
Graduation 10 12 13 14 15 16 17 18 19 201 2 3 4 5 6 7 8 9 11
Vismécanique M4 M5 M6
Visàbois Boismou
(comme le
pin)
– –ɸ3,5 x 22 ɸ4,1 x 38
Boisfranc
(comme le
méranti)
– –ɸ3,5 x 22 ɸ4,1 x 38
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Installation ou retrait de l’embout de
vissage/foret
Pour le modèle DDF483 (accessoire en option)
►Fig.9: 1. 2. 3. Manchon Fermer Ouvrir
Tournezlemanchondanslesenscontrairedesaiguilles
d’unemontrepourouvrirlesmâchoiresdumandrin.
Insérezl’emboutdevissage/foretàfonddansleman-
drin.Tournezlemanchondanslesensdesaiguilles
d’unemontrepourserrerlemandrin.Pourretirerl’em-
boutdevissage/foret,tournezlemanchondanslesens
contrairedesaiguillesd’unemontre.
Installation ou retrait de l’embout de
vissage/embout à douille
Pour le modèle DDF083 (accessoire en option)
►Fig.10
Utilisezexclusivementunemboutdevissage/emboutà
douilledotédelapartieàinsérerindiquéesurlagure.
N’utilisezaucunautreemboutdevissage/emboutà
douille.
Pour outil à orice d’embout de vissage peu
profond
A=12mm
B=9mm
Utilisezexclusivementces
typesd’emboutdevissage.
Suivezlaprocédure1.(Note)
Porte-emboutnonrequis.
Pour outil à orice d’embout de vissage profond
A=17mm
B=14mm
Pourinstallercestypes
d’emboutdevissage,suivez
laprocédure1.
A=12mm
B=9mm
Pourinstallercestypes
d’emboutdevissage,suivez
laprocédure2.(Note)Un
porte-emboutestrequispour
installerl’embout.
1. Pourinstallerl’emboutdevissage,tirezleman-
chondanslesensdelaècheetinsérezl’embout
devissageàfonddanslemanchon.
Libérezensuitelemanchonpourxerl’emboutde
vissage.
►Fig.11: 1.Emboutdevissage2. Manchon
2. Pourinstallerl’emboutdevissage,tirezleman-
chondanslesensdelaècheetinsérezle
porte-emboutetl’emboutdevissageàfonddans
lemanchon.Leporte-emboutdoitêtreinsérédans
lemanchon,avecsonextrémitépointueorientée
versl’intérieurdumanchon.Libérezensuitele
manchonpourxerl’emboutdevissage.
►Fig.12: 1.Emboutdevissage2.Porte-embout
3. Manchon
Pourretirerl’emboutdevissage,tirezsurlemanchon
danslesensdelaècheetenlevezl’emboutde
vissage.
NOTE :Sil’emboutdevissagen’estpasinséréassez
profondémentdanslemanchon,celui-cinerevient
pasàsapositiond’origineetl’emboutdevissage
nesetrouvepasbienxé.Danscecas,insérezà
nouveaul’emboutconformémentauxinstructions
ci-dessus.
NOTE :Aprèsavoirinsérél’emboutdevissage,assu-
rez-vousqu’ilestfermementxé.Nel’utilisezpass’il
sortdumanchon.

15 FRANÇAIS
Installation du crochet
►Fig.13: 1.Rainure2. 3. Crochet Vis
L’outilestéquipéd’uncrochetpratiquequipermet
del’accrochertemporairement.Cecrochets’installe
d’uncôtécommedel’autredel’outil.Pourinstallerle
crochet,insérez-ledansunedesrainuressituéesde
chaquecôtéducarterdel’outil,puisserrez-leavecune
vis.Pourl’enlever,desserrezlavisetretirez-le.
Installation du support d’embout de
vissage
Accessoire en option
►Fig.14: 1.Supportd’emboutdevissage Embout2.
de vissage
Mettezlesupportd’emboutdevissagedanslapartie
saillantedupieddel’outil,d’uncôtéoudel’autre,et
xez-leàl’aided’unevis.
Lorsquevousn’utilisezpasl’emboutdevissage,rangez-le
dansundessupportsd’emboutdevissage.Ilspeuvent
contenirdesemboutsdevissaged’unelongueurde45mm.
UTILISATION
ATTENTION : Insérez toujours la batterie à
fond jusqu’à ce qu’elle se verrouille en place. Si le
voyantrougesurledessusduboutonestvisible,cela
signiequ’ellen’estpasbienverrouillée.Insérez-la
complètementjusqu’àcequelevoyantrougenesoit
plusvisible.Sinon,ellepourraittomberaccidentelle-
mentdel’outil,aurisquedevousblesseroudebles-
serquelqu’unsetrouvantprèsdevous.
ATTENTION : Lorsque la vitesse diminue
considérablement, réduisez la charge ou arrêtez
l’outil pour éviter de l’abîmer.
Tenezl’outilfermementenlesaisissantd’unemainpar
lapoignéeetdel’autreparledessousdelabatterie,
anderésisteràlaforcedetorsion.
►Fig.15
Vissage
ATTENTION : Mettez la bague de réglage sur
un niveau de couple de serrage adapté au travail
à effectuer.
ATTENTION : Assurez-vous que l’embout de
vissage est inséré bien droit dans la tête de vis,
sinon vous risquerez d’abîmer la vis et/ou l’em-
bout de vissage.
Placezlapointedel’emboutdevissagedanslatêtede
visetappliquezunepressionsurl’outil.Faitesdémarrer
l’outillentement,puisaugmentezlavitessegraduelle-
ment.Relâchezlagâchettedèsquel’engrenages’active.
NOTE :Lorsquevousinsérezunevisàbois,percez
d’abordunavant-troud’undiamètredu2/3decelui
delavis.Celafaciliteralevissageetéviteraquela
piècenesefende.
Perçage
Tournezd’abordlabaguederéglagedesortequela
èchepointeversl’indication .Procédezensuite
commesuit.
Perçage dans le bois
Lorsquevouspercezdanslebois,vousobtiendrezun
résultatoptimalavecunforetàboiséquipéd’unevisde
guidage.Lavisdeguidagefaciliteleperçageenentraî-
nantleforetdanslapièce.
Perçage dans le métal
Pourqueleforetneglissepasquandvouscommencez
àpercerletrou,faitesuneentailleàl’aided’unpointeau
etd’unmarteauàl’emplacementprévupourletrou.
Placezlapointeduforetdansl’entailleetcommencez
à percer.
Utilisezunlubriantdecoupepourpercerlesmétaux.
Seulsleferetlelaitondoiventêtrepercésàsec.
ATTENTION : Une pression excessive sur
l’outil n’accélèrera pas le perçage.Enfait,lapres-
sionexcessiveabîmeralapointeduforet,provoquera
unebaissederendementdel’outiletréduirasadurée
de service.
ATTENTION : Tenez l’outil fermement et
redoublez d’attention lorsque le foret commence
à sortir par la face opposée de la pièce.Unetrès
grandeforces’exercesurl’outil/foretlorsquecelui-ci
émergesurlafaceopposée.
ATTENTION : Un foret coincé peut être retiré
en réglant simplement l’inverseur sur la rotation
inverse pour faire marche arrière. L’outil peut tou-
tefois faire brusquement marche arrière si vous
ne le tenez pas fermement.
ATTENTION : Immobilisez toujours les pièces
à travailler dans un étau ou un dispositif de rete-
nue similaire.
ATTENTION : Si l’outil est utilisé de manière
continue jusqu’à ce que la batterie se décharge,
laissez-le reposer 15 minutes avant de poursuivre
le travail avec une batterie fraîchement chargée.
Utilisation de l’outil comme un
tournevis à main
►Fig.16
Mettezl’outilhorstension.
Déplacezlelevierdel’inverseursurlapositionneutre.
Tournezlabaguederéglagedesortequelaèche
pointeversl’indication .
Tournezl’outil.
NOTE :Cetteutilisationpeutserévélerpratiquepour
vérierlevissage.
NOTE :N’utilisezpasl’outilpourdestâchesnécessi-
tantuneforceexcessive,commeleserragedebou-
lonsouleretraitdevisrouillées.

16 FRANÇAIS
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
PourassurerlaSÉCURITÉetlaFIABILITÉduproduit,
touteréparation,touttravaild’entretienouderéglage
doiventêtreeffectuésparuncentred’entretienMakita
agréé,avecdespiècesderechangeMakita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi.L’utilisationdetoutautreaccessoireou
piècecomplémentairepeutcomporterunrisquede
blessure.N’utilisezlesaccessoiresoupiècescomplé-
mentairesqu’auxnsauxquellesilsontétéconçus.
Pourobtenirplusdedétailssurcesaccessoires,
contactezvotrecentred’entretienlocalMakita.
• Forets
• Emboutsdevissage
• Supportd’emboutdevissage
• Crochet
• BatterieetchargeurMakitad’origine
NOTE :Ilsepeutquecertainsélémentsdelaliste
soientcomprisdansl’emballagedel’outilentant
qu’accessoiresstandard.Ilspeuventvarierd’unpays
àl’autre.

17 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DDF483 DDF083
Bohrkapazitäten Stahl 13 mm
Holz 36 mm
Anzugskapazitäten Holzschraube 6 mm x 75 mm
Maschinenschraube M6
Leerlaufdrehzahl Hoch (2) 0 - 1.700 min-1
Niedrig (1) 0 - 500 min-1
Gesamtlänge 162 mm 124 mm
Nennspannung 18 V Gleichstrom
Akku BL1815N, BL1820, BL1820B, BL1830, BL1830B, BL1840,
BL1840B, BL1850, BL1850B, BL1860B
Nettogewicht 1,2 - 1,6 kg 1,1 - 1,4 kg
• Wirbehaltenunsvor,ÄnderungendertechnischenDatenimZugederEntwicklungunddestechnischen
FortschrittsohnevorherigeAnkündigungvorzunehmen.
• DietechnischenDatenundderAkkukönnenvonLandzuLandunterschiedlichsein.
• DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlich
sein.DieleichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelle
angegeben.
Vorgesehene Verwendung
DasWerkzeugistfürBohrenundSchraubeninHolz,
MetallundKunststoffvorgesehen.
Geräusch
TypischerA-bewerteterGeräuschpegelermitteltgemäß
EN60745:
Schalldruckpegel(LpA):77dB(A)
Messunsicherheit(K):3dB(A)
DerGeräuschpegelkannwährenddesBetriebs80dB
(A)überschreiten.
WARNUNG: Einen Gehörschutz tragen.
Schwingungen
Schwingungsgesamtwert(Drei-Achsen-Vektorsumme)
ermitteltgemäßEN60745:
Arbeitsmodus:BohreninMetall
Schwingungsemission(ah,D):2,5m/s2 oder weniger
Messunsicherheit(K):1,5m/s2
HINWEIS:Derangegebene
SchwingungsemissionswertwurdeimEinklangmit
derStandardprüfmethodegemessenundkannfür
denVergleichzwischenWerkzeugenherangezogen
werden.
HINWEIS:Derangegebene
Schwingungsemissionswertkannauchfüreine
VorbewertungdesGefährdungsgradsverwendet
werden.
WARNUNG:DieSchwingungsemissionwährend
dertatsächlichenBenutzungdesElektrowerkzeugs
kannjenachderBenutzungsweisedesWerkzeugs
vomangegebenenEmissionswertabweichen.
WARNUNG:IdentizierenSie
SicherheitsmaßnahmenzumSchutzdesBenutzers
anhandeinerSchätzungdesGefährdungsgradsunter
dentatsächlichenBenutzungsbedingungen(unter
BerücksichtigungallerPhasendesArbeitszyklus,wie
z.B.Ausschalt-undLeerlaufzeitendesWerkzeugs
zusätzlichzurBetriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
DieEG-KonformitätserklärungistalsAnhangAindieser
Bedienungsanleitungenthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle
Sicherheitswarnungen und Anweisungen durch.
EineMissachtungderuntenaufgeführtenWarnungen
undAnweisungenkannzueinemelektrischen
Schlag,Brandund/oderschwerenVerletzungen
führen.

19 DEUTSCH
11. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten.DasEinsetzen
derAkkusinnichtkonformeProduktekannzu
einemBrand,übermäßigerHitzebildung,einer
ExplosionoderAuslaufenvonElektrolytführen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus.DieVerwendungvonNicht-Original-
Makita-AkkusodervonAkkus,dieabgeändert
wordensind,kannzumBerstendesAkkusund
darausresultierendenBränden,Personenschäden
undBeschädigungführen.Außerdemwirddadurch
dieMakita-GarantiefürdasMakita-Werkzeugund
-Ladegerätungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Akku muss geladen werden, wenn er lange
Zeit (länger als sechs Monate) nicht benutzt
wird.
FUNKTIONSBESCHREIBUNG
VORSICHT:
Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass das
Werkzeug ausgeschaltet und der Akku abgenommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT:
Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT:
Halten Sie das Werkzeug und den
Akku beim Anbringen oder Abnehmen des Akkus
sicher fest.WennSiedasWerkzeugunddenAkku
nichtsicherfesthalten,könnensieIhnenausderHand
rutschen,waszueinerBeschädigungdesWerkzeugs
unddesAkkusundzuKörperverletzungenführenkann.
►Abb.1: 1.RoteAnzeige Knopf Akku2. 3.
ZiehenSiedenAkkuzumAbnehmenvomWerkzeugab,wäh-
rendSiedenKnopfanderVorderseitedesAkkusverschieben.
RichtenSiezumAnbringendesAkkusdessenFührungsfeder
aufdieNutimGehäuseaus,undschiebenSiedenAkkuhinein.
SchiebenSieihnvollständigein,bisermiteinemhörbaren
Klickeneinrastet.FallsdieroteAnzeigeanderOberseitedes
Knopfessichtbarist,istderAkkunichtvollständigverriegelt.
VORSICHT:
Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist.AnderenfallskannerausdemWerkzeugher-
ausfallenundSieoderumstehendePersonenverletzen.
VORSICHT:
Unterlassen Sie Gewaltanwendung
beim Anbringen des Akkus.FallsderAkkunichtrei-
bungsloshineingleitet,isternichtrichtigausgerichtet.
Anzeigen der Akku-Restkapazität
Nur für Akkus mit Anzeige
►Abb.2: 1.Anzeigelampen Prüftaste2.
DrückenSiediePrüftasteamAkku,umdieAkku-Restkapazitätanzu-
zeigen.DieAnzeigelampenleuchtenwenigeSekundenlangauf.
Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
75%bis
100 %
50%bis75%
25%bis50%
0%bis25%
DenAkku
auaden.
Möglicherweise
liegt eine
Funktionsstörung
imAkkuvor.

20 DEUTSCH
HINWEIS:Abhängigvonden
Benutzungsbedingungenundder
UmgebungstemperaturkanndieAnzeigegeringfügig
vondertatsächlichenKapazitätabweichen.
Werkzeug/Akku-Schutzsystem
DasWerkzeugistmiteinemWerkzeug/Akku-
Schutzsystemausgestattet.DiesesSystemschaltetdie
StromversorgungdesMotorsautomatischab,umdie
LebensdauervonWerkzeugundAkkuzuverlängern.
DasWerkzeugbleibtwährenddesBetriebsautoma-
tischstehen,wenndasWerkzeugoderderAkkueiner
derfolgendenBedingungenunterliegt:
Überlastschutz
WirddasWerkzeug/derAkkuaufeineWeisebenutzt,
dieeineungewöhnlichhoheStromaufnahmebewirkt,
bleibtdasWerkzeugohnejeglicheAnzeigeautoma-
tischstehen.SchaltenSieindieserSituationdas
Werkzeugaus,undbrechenSiedieArbeitab,dieeine
ÜberlastungdesWerkzeugsverursachthat.Schalten
SiedanndasWerkzeugwiederein,umesneuzu
starten.
Überhitzungsschutz
WenndasWerkzeug/derAkkuüberhitztwird,bleibt
dasWerkzeugautomatischstehen.LassenSiedas
Werkzeug/denAkkuindieserSituationabkühlen,bevor
SiedasWerkzeugwiedereinschalten.
Überentladungsschutz
WenndieAkkukapazitätunzureichendwird,bleibtdas
Werkzeugautomatischstehen.NehmenSieindiesem
FalldenAkkuvomWerkzeugab,undladenSieihnauf.
HINWEIS:DerÜberhitzungsschutz(fürAkku)funk-
tioniertnurmitAkkus,diemiteinemSternsymbol
gekennzeichnetsind.
►Abb.3: 1.Sternsymbol
Schalterfunktion
►Abb.4: 1.Ein-Aus-Schalter
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
der Ein-Aus-Schalter ordnungsgemäß funktio-
niert und beim Loslassen in die AUS-Stellung
zurückkehrt.
DrückenSiezumEinschaltendesWerkzeugseinfach
denEin-Aus-Schalter.DieDrehzahlerhöhtsichdurch
verstärkteDruckausübungaufdenEin-Aus-Schalter.
LassenSiedenEin-Aus-SchalterzumAnhaltenlos.
HINWEIS:DasWerkzeugbleibtautomatischstehen,
wennderEin-Aus-Schalteretwa6Minutenlang
betätigtwird.
Einschalten der Frontlampe
►Abb.5: 1. Lampe
VORSICHT: Blicken Sie nicht direkt in die
Lampe oder die Lichtquelle.
BetätigenSiedenEin-Aus-Schalter,umdieLampe
einzuschalten.DieLampebleibterleuchtet,solangeder
Ein-Aus-Schaltergedrücktgehaltenwird.DieLampe
erlischtungefähr10SekundennachdemLoslassen
desEin-Aus-Schalters.
HINWEIS:WenndasWerkzeugüberhitztwird,
bleibtesautomatischstehen,unddieLampe
beginntzublinken.LassenSieindiesemFallden
Auslöseschalterlos.DieLampeerlischtineiner
Minute.
HINWEIS:WischenSieSchmutzaufder
LampenlinsemiteinemtrockenenTuchab.Achten
Siesorgfältigdarauf,dassSiedieLampenlinsenicht
verkratzen,weilsichsonstdieLichtstärkeverringert.
Funktion des
Drehrichtungsumschalters
►Abb.6: 1.Drehrichtungsumschalthebel
VORSICHT: Prüfen Sie stets die
Drehrichtung, bevor Sie mit der Arbeit beginnen.
VORSICHT: Betätigen Sie den
Drehrichtungsumschalter erst, nachdem das
Werkzeug völlig zum Stillstand gekommen ist.
DurchUmschaltenderDrehrichtungbeinochlau-
fendemWerkzeugkanndasWerkzeugbeschädigt
werden.
VORSICHT: Stellen Sie den
Drehrichtungsumschalthebel stets auf die
Neutralstellung, wenn Sie das Werkzeug nicht
benutzen.
DiesesWerkzeugbesitzteinen
Drehrichtungsumschalter.DrückenSieaufdieSeiteA
desDrehrichtungsumschalthebelsfürRechtsdrehung,
undaufdieSeiteBfürLinksdrehung.
InderNeutralstellungdesDrehrichtungsumschalthebels
istderEin-Aus-Schalterverriegelt.
Drehzahl-Umschaltung
►Abb.7: 1.Drehzahlumschalthebel
VORSICHT: Achten Sie stets darauf, dass
sich der Drehzahlumschalthebel vollkommen
in seiner jeweiligen Rastposition bendet. Wird
dasWerkzeugbeieinerZwischenstellungdes
DrehzahlumschalterszwischendenPositionen„1“
und„2“betrieben,kannesbeschädigtwerden.
VORSICHT: Betätigen Sie den
Drehzahlumschalthebel nicht während des
Betriebs des Werkzeugs.DasWerkzeugkannsonst
beschädigtwerden.

21 DEUTSCH
Angezeigte
Nummer
Drehzahl Drehmoment Zutreffender
Betrieb
1 Niedrig Hoch Betriebmit
schwerer
Last
2 Hoch Niedrig Betriebmit
leichter Last
ZumÄndernderDrehzahlmussdasWerkzeug
zuerstausgeschaltetwerden.DrückenSieden
Drehzahlumschalthebel,um„2“fürhoheDrehzahloder
„1“fürniedrigeDrehzahl,aberhohesDrehmoment,
anzuzeigen.VergewissernSiesichvorArbeitsbeginn
stets,dasssichderDrehzahlumschalthebelinder
korrektenStellungbendet.
FallsdieWerkzeugdrehzahlwährenddesBetriebsmit
Anzeige„2“sehrstarkabfällt,drückenSiedenHebel,
um„1“anzuzeigen,undstartenSiedenBetriebneu.
Einstellen des Anzugsmoments
►Abb.8: 1.Einstellring2.Teilstrich Pfeil3.
DasAnzugsmomentkanndurchDrehendesEinstellringsin21Stufeneingestelltwerden.RichtenSiedieTeilstriche
aufdenPfeilamWerkzeuggehäuseaus.DasminimaleAnzugsmomenterhältmanbei1,unddasmaximalebeidem
Symbol .
IndenStellungen1bis20rutschtdieKupplungbeiErreichendesSolldrehmomentsdurch.BeiEinstellungaufdas
Symbol istdieKupplungfunktionsunfähig.
BevorSiemitdereigentlichenSchraubarbeitbeginnen,solltenSieeineProbeverschraubungmitIhremMaterial
odereinemStückdesgleichenMaterialsdurchführen,umdasgeeigneteAnzugsmomentzuermitteln.
DienachstehendeTabellezeigtdieBeziehungzwischenderSchraubengrößeunddemTeilstrichalsgrober
Anhaltspunkt.
Teilstrich 10 12 13 14 15 16 17 18 19 201 2 3 4 5 6 7 8 9 11
Maschinenschraube M4 M5 M6
Holzschraube
Weichholz
(z.B.
Kiefer)
– –ɸ3,5 x 22 ɸ4,1 x 38
Hartholz
(z.B.
Lauan)
– –ɸ3,5 x 22 ɸ4,1 x 38
MONTAGE
VORSICHT: Vergewissern Sie sich vor der
Ausführung von Arbeiten am Werkzeug stets,
dass das Werkzeug ausgeschaltet und der Akku
abgenommen ist.
Montage und Demontage von
Schraubendrehereinsatz/
Bohrereinsatz
Für Modell DDF483 (Sonderzubehör)
►Abb.9: 1.Werkzeugaufnahme Schließen2.
3.Öffnen
DrehenSiedieWerkzeugaufnahmeentgegendem
Uhrzeigersinn,umdasSpannfutterzuöffnen.Führen
SiedenSchraubendrehereinsatz/Bohrereinsatz
biszumAnschlagindasSpannfutterein.Drehen
SiedieWerkzeugaufnahmeimUhrzeigersinn,um
dasSpannfutterfestzuziehen.ZumEntfernendes
Schraubendrehereinsatzes/BohrereinsatzesdrehenSie
dieWerkzeugaufnahmeentgegendemUhrzeigersinn.
Montage und Demontage von
Schraubendrehereinsatz/
Steckschlüsseleinsatz
Für Modell DDF083 (Sonderzubehör)
►Abb.10
VerwendenSienurSchraubendrehereinsätze/
Steckschlüsseleinsätze,derenEinschubteildieinder
AbbildunggezeigteFormhat.VerwendenSiekeinen
anderenSchraubendrehereinsatz/Steckschlüsseleinsatz.
Für Werkzeug mit acher
Schraubendrehereinsatzaufnahme
A=12mm
B=9mm
Nurdiese
Schraubendrehereinsatztypen
verwenden. Wenden Sie
Verfahren1an.(Hinweis)
Einsatzhalterwirdnicht
benötigt.
Für Werkzeug mit tiefer
Schraubendrehereinsatzaufnahme
A=17mm
B=14mm
ZurMontagedieser
Schraubendrehereinsatztypen
wendenSieVerfahren1an.
A=12mm
B=9mm
ZurMontagedieser
Schraubendrehereinsatztypen
wendenSieVerfahren2an.
(Hinweis)FürdieMontage
desEinsatzeswirdein
Einsatzhalterbenötigt.

22 DEUTSCH
1. ZiehenSiedieWerkzeugaufnahmezum
AnbringendesSchraubendrehereinsatzes
inPfeilrichtung,undführenSieden
SchraubendrehereinsatzbiszumAnschlagindie
Werkzeugaufnahmeein.
LassenSiedanndieWerkzeugaufnahmelos,um
denSchraubendrehereinsatzzusichern.
►Abb.11: 1.Schraubendrehereinsatz
2.Werkzeugaufnahme
2. ZiehenSiedieWerkzeugaufnahmezum
AnbringendesSchraubendrehereinsatzesin
Pfeilrichtung,undführenSiedenEinsatzhalter
unddenSchraubendrehereinsatzbiszum
AnschlagindieWerkzeugaufnahmeein.Der
EinsatzhaltermussmitdemspitzenEndenach
innenindieWerkzeugaufnahmeeingeschoben
werden.LassenSiedanndieWerkzeugaufnahme
los,umdenSchraubendrehereinsatzzusichern.
►Abb.12: 1.Schraubendrehereinsatz
2.Einsatzhalter3.Werkzeugaufnahme
ZiehenSiedieWerkzeugaufnahmezumAbnehmendes
SchraubendrehereinsatzesinPfeilrichtung,undziehen
SiedanndenSchraubendrehereinsatzheraus.
HINWEIS:WirdderSchraubendrehereinsatznicht
tiefgenugindieWerkzeugaufnahmeeingeführt,kehrt
dieWerkzeugaufnahmenichtzurAusgangsstellung
zurück,sodassderSchraubendrehereinsatznicht
eingespanntwird.VersuchenSieindiesemFall,den
Einsatzwieobenbeschriebenneueinzuführen.
HINWEIS: Vergewissern Sie sich nach dem
EinführendesSchraubendrehereinsatzes,dasser
einwandfreigesichertist.VerwendenSieihnnicht,
fallserherausrutscht.
Montieren des Aufhängers
►Abb.13: 1.Führungsnut2.Aufhänger Schraube3.
DerAufhängeristpraktisch,umdasWerkzeugvor-
übergehendaufzuhängen.DerAufhängerkannauf
beidenSeitendesWerkzeugsangebrachtwerden.
UmdenAufhängeranzubringen,führenSieihnindie
NutentwederaufderlinkenoderrechtenSeitedes
Werkzeuggehäusesein,undsichernSieihndannmit
einerSchraube.UmdenAufhängerzuentfernen,lösen
SiedieSchraube,undnehmenSiedanndenAufhänger
heraus.
Montieren des
Schraubendreher-Einsatzhalters
Sonderzubehör
►Abb.14: 1.Schraubendreher-Einsatzhalter
2.Schraubendrehereinsatz
SteckenSiedenSchraubendreher-Einsatzhalterauf
denVorsprungamWerkzeugfußentwederaufder
rechtenoderlinkenSeite,undsichernSieihnmiteiner
Schraube.
WennSiedenSchraubendrehereinsatznichtbenut-
zen,bewahrenSieihnindenSchraubendreher-
Einsatzhalternauf.Schraubendrehereinsätzevon45
mmLängekönnendortaufbewahrtwerden.
BETRIEB
VORSICHT: Führen Sie den Akku immer voll-
ständig ein, bis er einrastet.FallsdieroteAnzeige
anderOberseitedesKnopfessichtbarist,istder
Akkunichtvollständigverriegelt.SchiebenSieihn
biszumAnschlagein,bisdieroteAnzeigenichtmehr
sichtbarist.AnderenfallskannerausdemWerkzeug
herausfallenundSieoderumstehendePersonen
verletzen.
VORSICHT: Wenn die Drehzahl sehr stark
abfällt, verringern Sie die Last, oder halten
Sie das Werkzeug an, um Beschädigung des
Werkzeugs zu vermeiden.
HaltenSiedasWerkzeugmiteinerHandamGriffund
mitderanderenHandanderUnterseitedesAkkusfest,
umderDrehwirkungentgegenzuwirken.
►Abb.15
Schraubbetrieb
VORSICHT: Stellen Sie mit dem Einstellring
das korrekte Anzugsmoment für Ihre Arbeit ein.
VORSICHT: Achten Sie darauf, dass die
Spitze des Schraubendrehereinsatzes senk-
recht in den Schraubenkopf eingeführt wird,
um eine Beschädigung von Schraube und/oder
Schraubendrehereinsatz zu vermeiden.
SetzenSiedieSpitzedesSchraubendrehereinsatzes
indenSchraubenkopfein,undübenSieDruckaufdas
Werkzeugaus.LassenSiedasWerkzeuglangsam
anlaufen,underhöhenSiedanndieDrehzahlallmäh-
lich.LassenSiedenEin-Aus-Schalterlos,sobalddie
Kupplungdurchrutscht.
HINWEIS:WennSieHolzschraubeneindrehen,
bohrenSieeineFührungsbohrungvon2/3des
Schraubendurchmessersvor.Dieserleichtertdas
EindrehenundverhindertSpaltungdesWerkstücks.
Bohrbetrieb
DrehenSiezunächstdenEinstellring,bisderPfeilaufdas
Symbol zeigt.GehenSiedannfolgendermaßenvor.
Bohren in Holz
BeimBohreninHolzlassensichdiebestenErgebnisse
mitHolzbohrernerzielen,diemiteinerZentrierspitze
ausgestattetsind.DieZentrierspitzeerleichtertdas
Bohren,dasiedenBohrereinsatzindasWerkstück
hineinzieht.
Bohren in Metall
UmAbrutschendesBohrereinsatzesbeimAnbohrenzu
vermeiden,empehltessich,dieBohrstellemiteinem
Zentrierkörneranzukörnen.SetzenSiedanndieSpitze
desBohrereinsatzesindieVertiefung,undbeginnen
Sie mit dem Bohren.
VerwendenSieSchneidüssigkeitbeimBohrenvon
Metall.EisenundMessingsolltenjedochtrocken
gebohrtwerden.

23 DEUTSCH
VORSICHT:
Übermäßige Druckausübung auf
das Werkzeug bewirkt keine Beschleunigung der
Bohrleistung.ImGegenteil;übermäßigerDruckführtzu
einerBeschädigungderSpitzedesBohrereinsatzesund
damitzueinerVerringerungderLeistungsfähigkeitsowie
zueinerVerkürzungderLebensdauerdesWerkzeugs.
VORSICHT:
Halten Sie daher das Werkzeug mit
festem Griff und lassen Sie Vorsicht walten, wenn
der Bohrereinsatz im Begriff ist, aus dem Werkstück
auszutreten.BeimBohrungsdurchbruchwirkteinhohes
RückdrehmomentaufWerkzeugundBohrereinsatz.
VORSICHT: Ein festsitzender Bohrereinsatz
lässt sich durch einfaches Umschalten der
Drehrichtung wieder herausdrehen. Dabei sollten
Sie aber das Werkzeug gut festhalten, damit es
nicht ruckartig herausgestoßen wird.
VORSICHT: Spannen Sie Werkstücke stets
in einen Schraubstock oder eine ähnliche
Aufspannvorrichtung ein.
VORSICHT: Wenn das Werkzeug im
Dauerbetrieb bis zur vollkommenen Entladung
des Akkus benutzt wurde, lassen Sie das
Werkzeug vor dem Fortsetzen des Betriebs mit
einem frischen Akku 15 Minuten lang ruhen.
Verwendung des Werkzeugs als
Handschrauber
►Abb.16
SchaltenSiedasWerkzeugaus.
StellenSiedenDrehrichtungsumschalthebelaufdie
Neutralstellung.
DrehenSiedenEinstellring,bisderZeigeraufdas
Symbol zeigt.
DrehenSiedasWerkzeug.
HINWEIS:DieseBenutzungsweiseistpraktisch,um
Schraubverbindungenzuprüfen.
HINWEIS:BenutzenSiedasWerkzeugnichtfür
Arbeiten,dieeinenhohenKraftaufwanderfor-
dern,z.B.zumAnziehenvonBolzenoderzum
HerausdrehenrostigerSchrauben.
WARTUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Inspektions- oder
Wartungsarbeiten stets, dass das Werkzeug aus-
geschaltet und der Akku abgenommen ist.
ANMERKUNG: Verwenden Sie auf keinen Fall
Benzin, Waschbenzin, Verdünner, Alkohol oder
dergleichen. Solche Mittel können Verfärbung,
Verformung oder Rissbildung verursachen.
UmdieSICHERHEITundZUVERLÄSSIGKEITdieses
Produktszugewährleisten,solltenReparaturenund
andereWartungs-oderEinstellarbeitennurvonMakita-
VertragswerkstättenoderMakita-Kundendienstzentren
unterausschließlicherVerwendungvonMakita-
Originalersatzteilenausgeführtwerden.
SONDERZUBEHÖR
VORSICHT: Die folgenden Zubehörteile oder
Vorrichtungen werden für den Einsatz mit dem in
dieser Anleitung beschriebenen Makita-Werkzeug
empfohlen.DieVerwendungandererZubehörteile
oderVorrichtungenkanneineVerletzungsgefahr
darstellen.VerwendenSieZubehörteileoder
VorrichtungennurfürihrenvorgesehenenZweck.
WennSieweitereEinzelheitenbezüglichdieser
Zubehörteilebenötigen,wendenSiesichbitteanIhre
Makita-Kundendienststelle.
• Bohrereinsätze
• Schraubendrehereinsätze
• Schraubendreher-Einsatzhalter
• Aufhänger
• Original-Makita-Akkuund-Ladegerät
HINWEIS:MancheTeileinderListekönnenals
StandardzubehörimWerkzeugsatzenthaltensein.
SiekönnenvonLandzuLandunterschiedlichsein.

24 ITALIANO
ITALIANO (Istruzioni originali)
DATI TECNICI
Modello: DDF483 DDF083
Capacitàdiforatura Acciaio 13 mm
Legno 36 mm
Capacità di serraggio Vite per legno 6 mm x 75 mm
Vite per metallo M6
Velocitàavuoto Alta(2) 0 - 1.700 min-1
Bassa (1) 0 - 500 min
-1
Lunghezzatotale 162 mm 124 mm
Tensionenominale 18 V CC
Cartucciadellabatteria BL1815N, BL1820, BL1820B, BL1830, BL1830B, BL1840,
BL1840B, BL1850, BL1850B, BL1860B
Pesonetto 1,2 - 1,6 kg 1,1 - 1,4 kg
• Acausadelnostroprogrammacontinuativodiricercaesviluppo,idatitecnicisonosoggettiamodichesenza
preavviso.
• Idatitecnicielacartucciadellabatteriapotrebberodifferiredanazioneanazione.
• Ilpesopuòvariareasecondadell’accessorioodegliaccessori,inclusalacartucciadellabatteria.Lacombina-
zionepiùleggeraequellapiùpesante,secondolaproceduraEPTA01/2014,sonoindicatenellatabella.
Utilizzo previsto
Questoutensileèprogettatoperlaforaturael’avvita-
turadellevitiinlegno,metalloeplastica.
Rumore
LivellotipicodirumorepesatoAdeterminatoinbase
allostandardEN60745:
Livello di pressione sonora (LpA):77dB(A)
Incertezza(K):3dB(A)
Illivellodelrumorenellecondizionidilavoropuòsupe-
raregli80dB(A).
AVVERTIMENTO: Indossare protezioni per
le orecchie.
Vibrazioni
Valoretotaledellevibrazioni(sommavettorialetrias-
siale)determinatoinbaseallostandardEN60745:
Modalitàdilavoro:foraturadelmetallo
Emissionedivibrazioni(ah,D):2,5m/s2oinferiore
Incertezza(K):1,5m/s2
NOTA:Ilvalorediemissionedellevibrazionidichia-
ratoèstatomisuratoinconformitàalmetodostan-
darddiverica,epuòessereutilizzatoperconfron-
tareunutensileconunaltro.
NOTA:Ilvalorediemissionedellevibrazionidichia-
ratopuòvenireutilizzatoancheperunavalutazione
preliminaredell’esposizione.
AVVERTIMENTO:L’emissionedellevibrazioni
durantel’utilizzoeffettivodell’utensileelettricopuò
variare rispetto al valore di emissione dichiarato, a
secondadeimodiincuivieneutilizzatol’utensile.
AVVERTIMENTO:Accertarsidiidenticarele
misuredisicurezzaperlaprotezionedell’operatore
basatesullastimadell’esposizionenellecondizioni
effettivediutilizzo(tenendopresentetuttelepartidel
ciclooperativo,adesempiolevolteincuil’utensile
vienespentoequandogiraavuoto,oltrealtempodi
attivazione).
Dichiarazione di conformità CE
Solo per i paesi europei
LadichiarazionediconformitàCEèinclusanell’Alle-
gatoAalpresentemanualediistruzioni.
AVVERTENZE DI
SICUREZZA
Avvertenze generali relative alla
sicurezza dell’utensile elettrico
AVVERTIMENTO: Leggere tutte le avvertenze
relative alla sicurezza e tutte le istruzioni. La man-
cataosservanzadelleavvertenzeedelleistruzioni
puòrisultareinscosseelettriche,incendie/ogravi
lesioni personali.

25 ITALIANO
Conservare tutte le avvertenze
e le istruzioni come riferimento
futuro.
Iltermine“utensileelettrico”nelleavvertenzesiriferisce
siaall’utensileelettrico(cablato)nelfunzionamento
alimentatodareteelettricacheall’utensileelettrico(a
batteria)nelfunzionamentoalimentatoabatteria.
Avvertenze per la sicurezza del
trapano avvitatore a batteria
1. Utilizzare la maniglia o le maniglie ausiliarie,
se in dotazione con l’utensile. La perdita di
controllopuòcausarelesionipersonali.
2. Tenere l’utensile elettrico per le sue superci
di impugnatura isolate quando si intende
eseguire un’operazione in cui l’accessorio
di taglio potrebbe entrare in contatto con li
elettrici nascosti. Un accessorio di taglio che
entriincontattoconunloelettricosottotensione
potrebbemetteresottotensionelepartimetalliche
espostedell’utensileelettricoedareunascossa
elettricaall’operatore.
3. Tenere l’utensile elettrico per le sue superci
di impugnatura isolate, quando si intende
eseguire un’operazione in cui un elemento
di ssaggio potrebbe entrare in contatto con
li elettrici nascosti.Glielementidissaggio
cheentrinoincontattoconunloelettricosotto
tensionepotrebberometteresottotensioneleparti
metallicheespostedell’utensileelettricoedare
unascossaelettricaall’operatore.
4. Accertarsi sempre di appoggiare i piedi salda-
mente. Quando si intende utilizzare l’utensile
in ubicazioni elevate, accertarsi sempre che
non sia presente alcuna persona sotto.
5. Tenere saldamente l’utensile.
6. Tenere le mani lontane dalle parti rotanti.
7. Non lasciare l’utensile mentre sta funzionando.
Far funzionare l’utensile solo mentre lo si tiene
in mano.
8. Non toccare la punta per trapano o il pezzo
immediatamente dopo l’uso; la loro tempera-
tura potrebbe essere estremamente elevata e
potrebbero causare ustioni.
9. Alcuni materiali contengono sostanze chi-
miche che potrebbero essere tossiche. Fare
attenzione a evitare l’inalazione della polvere e
il contatto con la pelle. Attenersi ai dati relativi
alla sicurezza del fornitore del materiale.
10. Qualora non sia possibile liberare la punta per
trapano anche se si aprono le griffe, utilizzare
delle pinze per estrarla.Inquestacircostanza,
qualorasiestraggalapuntapertrapanoconla
mano,sipotrebberocausarelesionipersonali
dovutealsuobordoaflato.
CONSERVARE LE PRESENTI
ISTRUZIONI.
AVVERTIMENTO: NON lasciare che la
comodità o la familiarità d’uso con il prodotto
(acquisita con l’uso ripetuto) sostituiscano la
stretta osservanza delle norme di sicurezza.
L’USO IMPROPRIO o la mancata osservanza delle
norme di sicurezza riportate nel presente manuale
manuale di istruzioni potrebbero causare lesioni
personali gravi.
Istruzioni di sicurezza importanti per
la cartuccia della batteria
1. Prima di utilizzare la cartuccia della batteria,
leggere tutte le istruzioni e le avvertenze ripor-
tate (1) sul caricabatteria, (2) sulla batteria e (3)
sul prodotto che utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Qualora il tempo di utilizzo si riduca ecces-
sivamente, interrompere immediatamente
l’utilizzo dell’utensile. In caso contrario, si
può incorrere nel rischio di surriscaldamento,
possibili ustioni e persino un’esplosione.
4. Qualora l’elettrolita entri in contatto con gli
occhi, sciacquarli con acqua pulita e richie-
dere immediatamente assistenza medica.
Questa eventualità può risultare nella perdita
della vista.
5. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con alcun mate-
riale conduttivo.
(2) Evitare di conservare la cartuccia della
batteria in un contenitore insieme ad altri
oggetti metallici quali chiodi, monete, e
così via.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare
un grande usso di corrente, un surriscalda-
mento, possibili ustioni e persino un guasto.
6. Non conservare l’utensile e la cartuccia della
batteria in ubicazioni in cui la temperatura
possa raggiungere o superare i 50°C.
7. Non incenerire la cartuccia della batteria anche
qualora sia gravemente danneggiata o com-
pletamente esaurita. La cartuccia della batteria
può esplodere se a contatto con il fuoco.
8. Fare attenzione a non far cadere e a non col-
pire la batteria.
9. Non utilizzare una batteria danneggiata.
10. Le batterie a ioni di litio contenute sono
soggette ai requisiti del regolamento sul tra-
sporto di merci pericolose (Dangerous Goods
Legislation).
Pertrasporticommerciali,adesempiodapartedi
terziospedizionieri,ènecessarioosservaredei
requisitispecialisull’imballaggioesull’etichetta.
Perlapreparazionedell’articolodaspedire,è
richiestalaconsulenzadiunespertoinmateriali
pericolosi.Attenersiancheallenormativenazio-
nali,chepotrebberoesserepiùdettagliate.
Nastrareocoprireicontattiapertieimballarela
batteriainmodotalechenonsipossamuovere
liberamenteall’internodell’imballaggio.

26 ITALIANO
11. Attenersi alle normative locali relative allo
smaltimento della batteria.
12. Utilizzare le batterie esclusivamente con i
prodotti specicati da Makita.L’installazione
dellebatterieinprodottinoncompatibilipotrebbe
risultareinincendi,caloreeccessivo,esplosionio
perditediliquidoelettrolitico.
CONSERVARE LE PRESENTI
ISTRUZIONI.
ATTENZIONE: Utilizzare solo batterie origi-
nali Makita.L’utilizzodibatterieMakitanonoriginali,
odibatteriechesianostatealterate,potrebberisul-
tarenelloscoppiodellabatteria,causandoincendi,
lesionipersonaliedanni.Inoltre,ciòpotrebbeinvali-
darelagaranziaMakitaperl’utensileeilcaricabatte-
rie Makita.
Suggerimenti per preservare la
durata massima della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente. Smettere sempre di
utilizzare l’utensile e caricare la cartuccia della
batteria quando si nota che la potenza dell’u-
tensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce
la vita utile della batteria.
3. Caricare la cartuccia della batteria a una tem-
peratura ambiente compresa tra 10°C e 40°C.
Lasciar raffreddare una cartuccia della batteria
prima di caricarla.
4. Caricare la cartuccia della batteria se non la si
è utilizzata per un periodo di tempo prolungato
(più di sei mesi).
DESCRIZIONE DELLE
FUNZIONI
ATTENZIONE: Accertarsi sempre che l’uten-
sile sia spento e che la cartuccia della batteria sia
stata rimossa prima di regolare o di controllare il
funzionamento dell’utensile.
Installazione o rimozione della
cartuccia della batteria
ATTENZIONE: Spegnere sempre l’utensile
prima di installare o rimuovere la cartuccia della
batteria.
ATTENZIONE: Mantenere saldamente lo stru-
mento e la batteria quando si intende installare o
rimuovere la cartuccia della batteria.Qualoranon
simantenganosaldamentelostrumentoelacartuc-
ciadellabatteria,questiultimipotrebberoscivolare
dallemani,conlapossibilitàdicausareundanneg-
giamentodellostrumentoedellacartucciadella
batteria,nonchéunalesionepersonale.
►Fig.1: 1. 2. Indicatore rosso Pulsante Cartuccia3.
dellabatteria
Perrimuoverelacartucciadellabatteria,farlascorrere
viadall’utensilementresifascorrereallostessotempo
ilpulsantesullaparteanterioredellacartuccia.
Perinstallarelacartucciadellabatteria,allinearel’ap-
pendicedellabatteriaconlascanalaturanell’alloggia-
mentoefarlascivolareinsede.Inserirlacompletamente
noalsuobloccoinsedeconunleggeroscatto.Seè
possibilevederel’indicatorerossosullatosuperioredel
pulsante,labatterianonèbloccatacompletamente.
ATTENZIONE: Installare sempre no in fondo
la cartuccia della batteria, no a quando l’indica-
tore rosso non è più visibile. In caso contrario, la
batteriapotrebbecadereaccidentalmentedall’uten-
sile,causandolesionipersonaliall’operatoreoachi
glièvicino.
ATTENZIONE: Non installare forzatamente la
cartuccia della batteria.Qualoralabatterianonsi
inseriscascorrendoagevolmente,vuoldirechenon
viene inserita correttamente.
Indicazione della carica residua
della batteria
Solo per cartucce delle batterie dotate di indicatore
►Fig.2: 1.Indicatoriluminosi Pulsantedicontrollo2.
Premereilpulsantedicontrollosullacartucciadella
batteriaperindicarelacaricaresiduadellabatteria.Gli
indicatoriluminosisiilluminanoperalcunisecondi.

27 ITALIANO
Indicatori luminosi Carica
residua
Illuminato Spento
Lampeggiante
Dal 75% al
100%
Dal 50% al
75%
Dal 25% al
50%
Dallo 0% al
25%
Caricare la
batteria.
Labatteria
potrebbe
essersi
guastata.
NOTA:Asecondadellecondizionid’usoedella
temperaturaambiente,l’indicazionepotrebbevariare
leggermenterispettoallacaricaeffettiva.
Sistema di protezione strumento/
batteria
L’utensileèdotatodiunsistemadiprotezionedell’u-
tensilestessoedellabatteria.Talesistemainterrompe
automaticamentel’alimentazionealmotoreperprolun-
garelavitautiledell’utensileedellabatteria.L’utensile
siarrestaautomaticamenteduranteilfunzionamento,
qualoral’utensileolabatteriavenganoatrovarsiinuna
dellecondizioniseguenti:
Protezione dal sovraccarico
Quandol’utensileolabatteriavengonoutilizzatiin
modotaledacausareunassorbimentodicorrente
elevatoinmodoanomalo,l’utensilesiarrestaautoma-
ticamentesenzaalcunaindicazione.Intalesituazione,
spegnerel’utensileeinterromperel’applicazionecheha
causatoilsovraccaricodell’utensile.Quindi,accendere
l’utensileperricominciare.
Protezione dal surriscaldamento
Quandol’utensileolabatteriasonosurriscaldati,l’uten-
silesiarrestaautomaticamente.Inquestasituazione,
lasciarraffreddarel’utensileolabatteriaprimadiriac-
cenderel’utensile.
Protezione dalla sovrascarica
Quandolacaricadellabatterianonèsufciente,l’uten-
silesiarrestaautomaticamente.Intalcaso,rimuovere
labatteriadall’utensileecaricarla.
NOTA:Laprotezionedalsurriscaldamento(perla
batteria)funzionasoloperlebatteriecontrassegnate
conunastella.
►Fig.3: 1.Marcaturaastella
Funzionamento dell’interruttore
►Fig.4: 1.Interruttoreagrilletto
ATTENZIONE: Prima di inserire la cartuccia
della batteria nell’utensile, controllare sempre
che l’interruttore a grilletto funzioni corretta-
mente e torni sulla posizione “OFF” quando viene
rilasciato.
Peravviarel’utensile,èsufcientepremerel’interruttore
agrilletto.Lavelocitàdell’utensilevieneaumentata
incrementandolapressionesull’interruttoreagrilletto.
Rilasciarel’interruttoreagrillettoperarrestarel’utensile.
NOTA:L’utensilesiarrestaautomaticamentese
sitienepremutol’interruttoreagrillettopercirca6
minuti.
Accensione della lampadina
anteriore
►Fig.5: 1. Lampadina
ATTENZIONE: Non osservare né guardare
direttamente la fonte di luce.
Premerel’interruttoreagrillettoperaccenderelalampa-
dina.Lalampadinarestaaccesantantochel’interruttore
agrillettoèpremuto.Lalampadinasispegnecirca10
secondidopochesièrilasciatol’interruttoreagrilletto.
NOTA:Quandol’utensileèsurriscaldato,siarresta
automaticamenteelalampadainiziaalampeggiare.
Inquestocaso,rilasciarel’interruttoreagrilletto.La
lampadasispegnedopounminuto.
NOTA:Perpulirelasporciziadallalentedellalam-
padina,utilizzareunpannoasciutto.Fareattenzione
anongrafarelalentedellalampadina,altrimentisi
potrebberidurrel’illuminazione.
Uso del commutatore di inversione
della rotazione
►Fig.6: 1.Levadelcommutatorediinversionedella
rotazione
ATTENZIONE: Controllare sempre la dire-
zione di rotazione prima dell’uso.
ATTENZIONE: Utilizzare il commutatore di
inversione della rotazione solo dopo l’arresto
completo dell’utensile.Qualorasicambiladire-
zionedirotazioneprimadell’arrestodell’utensile,si
potrebbedanneggiarequest’ultimo.
ATTENZIONE:
Quando l’utensile non è in uso,
impostare sempre la leva del commutatore di inver-
sione della rotazione sulla posizione centrale.
Questoutensileèdotatodiuncommutatorediinver-
sionedellarotazione,percambiareladirezionedi
rotazione.Premerelalevadelcommutatorediinver-
sionedellarotazionedallatoAperlarotazioneinsenso
orario,odallatoBperlarotazioneinsensoantiorario.
Quandolalevadelcommutatorediinversionedella
rotazionesitrovasullaposizionecentrale,nonèpossi-
bilepremerel’interruttoreagrilletto.

28 ITALIANO
Modica della velocità
►Fig.7: 1.Levadimodicadellavelocità
ATTENZIONE: Impostare sempre la leva
di modica della velocità con precisione sulla
posizione corretta.Qualorasiutilizzil’utensilecon
lalevadimodicadellavelocitàsuunaposizione
intermediatraillato“1”eillato“2”,l’utensilepotrebbe
venire danneggiato.
ATTENZIONE: Non utilizzare la leva di
modica della velocità mentre l’utensile è in fun-
zione.Incasocontrario,l’utensilepotrebbevenire
danneggiato.
Numero
visualizzato
Velocità Coppia Operazione
applicabile
1 Bassa Alta Operazionea
carico elevato
2Alta OperazioneaBassa
bassocarico
Percambiarelavelocità,spegnereprimal’utensile.
Premerelalevadimodicadellavelocitàpervisualiz-
zare“2”perl’altavelocitào“1”perlabassavelocitàma
concoppiaelevata.Accertarsichelalevadimodica
dellavelocitàsiaimpostatasullaposizionecorretta
primadelfunzionamento.
Qualoralavelocitàdell’utensilesiriducanotevolmente
durantel’utilizzoconlavisualizzazione“2”,premerela
levapervisualizzare“1”eriavviarel’utilizzo.
Regolazione della coppia di serraggio
►Fig.8: 1.Ghieradiregolazione2.Graduazione
3. Freccia
Èpossibileregolarelacoppiadiserraggiosu21livelliruotandolaghieradiregolazione.Allinearelegraduazionicon
lafrecciasulcorpodell’utensile.Èpossibileottenerelacoppiadiserraggiominimanell’impostazione1elacoppiadi
serraggiomassimanellaposizioneindicatadalsimbolo .
Lafrizioneintervieneavarilivellidicoppiaquandoquest’ultimavieneimpostatasuunnumeroda1a20.Lafrizione
nonèoperativaallaposizioneindicatadalsimbolo .
Primadicominciareillavoroeffettivo,avvitareunavitediprovanelmaterialeutilizzatooinunpezzodellostesso
materiale,inmododadeterminareillivellodicoppianecessarioperun’applicazionespecica.
Loschemaseguentemostralaguidaapprossimativadelrapportotraladimensionedellevitielagraduazione.
Graduazione 10 12 13 14 15 16 17 18 19 201 2 3 4 5 6 7 8 9 11
Vite per metallo M4 M5 M6
Vite per
legno
Legno
morbido
(ad es.
pino)
– –ɸ3,5 x 22 ɸ4,1 x 38
Legnoduro
(ad es.
lauan)
– –ɸ3,5 x 22 ɸ4,1 x 38
MONTAGGIO
ATTENZIONE: Accertarsi sempre che l’uten-
sile sia spento e che la cartuccia della batteria sia
stata rimossa, prima di effettuare qualsiasi inter-
vento sull’utensile.
Installazione o rimozione della
punta per avvitatore o della punta
per trapano
Per il modello DDF483 (accessorio opzionale)
►Fig.9: 1. 2. Manicotto Perchiudere Peraprire3.
Ruotareilmanicottoinsensoantiorarioperaprirele
griffedelmandrino.Inserirelapuntaperavvitatoreola
puntapertrapanonelmandrinonoinfondo.Ruotare
ilmanicottoinsensoorarioperserrareilmandrino.Per
rimuoverelapuntaperavvitatoreolapuntapertra-
pano,ruotareilmanicottoinsensoantiorario.
Installazione o rimozione della
punta per avvitatore o della punta a
bussola
Per il modello DDF083 (accessorio opzionale)
►Fig.10
Utilizzaresolounapuntaperavvitatoreounapunta
abussoladotatadellapartediinserimentoindicatain
gura.Nonutilizzarepunteperavvitatoreopuntea
bussoladitipodiverso.
Per un utensile con foro poco profondo per la punta
per avvitatore
A=12mm
B=9mm
Utilizzaresoloquestotipodi
puntaperavvitatore.Attenersi
allaprocedura1.(Nota)
L’adattatoreperpuntenonè
necessario.

29 ITALIANO
Per un utensile con foro profondo per la punta per
avvitatore
A=17mm
B=14mm
Perinstallarequestitipidi
punteperavvitatore,attenersi
allaprocedura1.
A=12mm
B=9mm
Perinstallarequestitipidi
punteperavvitatore,attenersi
allaprocedura2.(Nota)
L’adattatoreperpunteè
necessario per installare la
punta.
1. Perinstallarelapuntaperavvitatore,tirareilmani-
cottonelladirezionedellafrecciaeinserirenoin
fondolapuntaperavvitatorenelmanicotto.
Quindi,sbloccareilmanicottoperssarelapunta
per avvitatore.
►Fig.11: 1.Puntaperavvitatore2. Manicotto
2. Perinstallarelapuntaperavvitatore,tirareil
manicottonelladirezionedellafrecciaeinserire
noinfondonelmanicottol’adattatoreperpunte
elapuntaperavvitatore.L’adattatoreperpunte
vainseritonelmanicottoconl’estremitàappuntita
rivoltaversol’interno.Quindi,rilasciareilmani-
cottoperssarelapuntaperavvitatore.
►Fig.12: 1.Puntaperavvitatore2.Adattatoreper
punte3. Manicotto
Perrimuoverelapuntaperavvitatore,tirareilmanicotto
nelladirezionedellafrecciaedestrarrelapuntaper
avvitatore.
NOTA:Qualoralapuntaperavvitatorenonsiainse-
ritanoinfondonelmanicotto,quest’ultimonontorna
sullasuaposizioneoriginaleelapuntaperavvitatore
nonvienessata.Intalcaso,provareareinserirela
puntaattenendosialleistruzioniindicatesopra.
NOTA:Dopoaverinseritolapuntaperavvitatore,
accertarsichesiassatasaldamente.Qualorafuorie-
sca,nonutilizzarla.
Installazione del gancio
►Fig.13: 1.Scanalatura2. 3. Gancio Vite
Ilgancioèutileperappenderetemporaneamentel’u-
tensile.Puòessereinstallatodaentrambiilatidell’uten-
sile.Perinstallareilgancio,inserirloinunascanalatura
daunodeilatidelcorpodell’utensile,quindissarlocon
unavite.Perrimuoverlo,allentarelaviteedestrarlo.
Installazione del portapunte per
avvitatore
Accessorio opzionale
►Fig.14: 1.Portapunteperavvitatore2.Puntaper
avvitatore
Montareilportapunteperavvitatorenellasporgenza
sulpiededell’utensile,sullatodestroosinistro,quindi
ssarloconunavite.
Quandononsiintendeutilizzarelapuntaperavvitatore,
conservarlanelportapunte.Èpossibileconservarein
questasedepunteperavvitatoredilunghezzaparia
45 mm.
FUNZIONAMENTO
ATTENZIONE: Inserire sempre comple-
tamente la cartuccia della batteria, no al suo
arresto in sede.Qualorasivedal’indicatorerosso
sullatosuperioredelpulsante,labatterianonèbloc-
catacompletamente.Inserirlacompletamente,noa
quandol’indicatorerossononèpiùvisibile.Incaso
contrario,labatteriapotrebbefuoriuscireecadere
accidentalmentedall’utensile,causandolesioniper-
sonaliall’operatoreoachiglièvicino.
ATTENZIONE: Quando la velocità si riduce
notevolmente, ridurre il carico o arrestare l’uten-
sile per evitare di danneggiare l’utensile.
Teneresaldamentel’utensileconunamanosull’impu-
gnaturaeconl’altramanosullaparteinferioredella
cartucciadellabatteria,inmododapotercontrollareil
movimento di torsione.
►Fig.15
Operazione di avvitatura
ATTENZIONE: Regolare la ghiera di regola-
zione sul livello di coppia appropriato al lavoro in
questione.
ATTENZIONE: Accertarsi che la punta per
avvitatore sia inserita diritta nella testa della vite,
in caso contrario la vite e/o la punta per avvitatore
potrebbero danneggiarsi.
Posizionarel’estremitàdellapuntaperavvitatore
sullatestadellaviteeapplicarepressioneall’utensile.
Avviarel’utensilelentamenteeaumentaregradual-
mentelavelocità.Rilasciarel’interruttoreagrillettonon
appenalafrizioneentrainfunzione.
NOTA:Quandosiintendeavvitareunaviteperlegno,
eseguireunapreforaturadiunforoguidadi2/3del
diametrodellavite.Questaproceduraagevolal’avvi-
taturaedevitalaspaccaturadelpezzo.
Operazione di foratura
Innanzitutto,ruotarelaghieradiregolazioneinmodo
chelafrecciapuntisulsimbolo .Quindi,procedere
nelmodoseguente.
Foratura del legno
Perlaforaturadellegnosiottengonoirisultatimigliori
conitrapaniperlegnodotatidiunaviteguida.Lavite
guidarendepiùfacilelaforaturatirandolapuntaper
trapanonelpezzo.
Foratura del metallo
Perevitareloscivolamentodellapuntaall’iniziodella
foratura,utilizzareunpunzonepercentrieunmar-
tellopercreareun’intaccaturanelpuntodaforare.
Posizionarel’estremitàdellapuntapertrapanonell’in-
taccaturaeiniziarelaforatura.
Quandosiintendeforaremetalli,utilizzareunlubri-
cantepertaglio.Leeccezionisonoilferroel’ottone,
chevannoforatiasecco.

30 ITALIANO
ATTENZIONE: Se si esercita una pressione
eccessiva sull’utensile, non si accelera la fora-
tura.Inrealtà,talepressioneeccessivaproduce
solol’effettodidanneggiarel’estremitàdellapunta
pertrapanoediridurreleprestazionielavitautile
dell’utensile.
ATTENZIONE: Tenere saldamente l’utensile e
fare attenzione quando la punta per trapano inizia
a fuoriuscire dal pezzo.Sull’utensile/puntapertra-
panovieneesercitataunaforzaestremaalmomento
dellafuoriuscitadalforo.
ATTENZIONE: Una punta per trapano
incastrata può venire rimossa semplicemente
impostando il commutatore di inversione della
rotazione sulla rotazione invertita, in modo da
far tornare indietro l’utensile. Tuttavia, l’utensile
potrebbe tornare indietro bruscamente, qualora
non venga impugnato saldamente.
ATTENZIONE: Fissare sempre i pezzi in lavo-
razione in una morsa o un dispositivo simile per
tenerli fermi.
ATTENZIONE: Qualora si faccia funzionare
continuativamente l’utensile no allo scarica-
mento della cartuccia della batteria, lasciarlo
riposare per 15 minuti prima di continuare a lavo-
rare con una batteria nuova.
Uso dell’utensile come cacciavite
manuale
►Fig.16
Spegnerel’utensile.
Spostarelalevadelcommutatorediinversionedella
rotazionesullaposizionecentrale.
Ruotarelaghieradiregolazioneinmodochelafreccia
puntiversoilsimbolo .
Girarel’utensile.
NOTA:Questamodalitàd’usoèutileperlaverica
dell’avvitatura.
NOTA:Nonutilizzarel’utensileperlavoricherichie-
danounaforzaeccessiva,adesempioperserrare
bullonioperlarimozionedivitiarrugginite.
MANUTENZIONE
ATTENZIONE: Accertarsi sempre che l’uten-
sile sia spento e che la cartuccia della batteria sia
stata rimossa prima di tentare di eseguire inter-
venti di ispezione o manutenzione.
AVVISO: Non utilizzare mai benzina, benzene,
solventi, alcol o altre sostanze simili. In caso
contrario, si potrebbero causare scolorimenti,
deformazioni o crepe.
PerpreservarelaSICUREZZAel’AFFIDABILITÀdel
prodotto,leriparazioniequalsiasialtrointerventodi
manutenzioneediregolazionedevonoessereeseguiti
dauncentrodiassistenzaautorizzatoMakita,utiliz-
zandosemprericambiMakita.
ACCESSORI OPZIONALI
ATTENZIONE: Questi accessori o compo-
nenti aggiuntivi sono consigliati per l’uso con l’u-
tensile Makita specicato nel presente manuale.
L’impiegodialtriaccessoriocomponentiaggiuntivi
puòcostituireunrischiodilesioniallepersone.
Utilizzaregliaccessorioicomponentiaggiuntivisolo
perilloroscopopressato.
Perottenereulterioridettaglirelativamenteaquesti
accessori,rivolgersiauncentrodiassistenzaMakita.
• Puntepertrapano
• Punteperavvitatore
• Portapunteperavvitatore
• Gancio
• BatteriaecaricabatterieoriginaliMakita
NOTA:Alcuniarticolinell’elencopotrebberoessere
inclusinell’imballaggiodell’utensilecomeaccessori
standard.Taliarticolipotrebberovariaredanazione
anazione.

31 NEDERLANDS
NEDERLANDS (Originele instructies)
TECHNISCHE GEGEVENS
Model: DDF483 DDF083
Boorcapaciteiten Staal 13 mm
Hout 36 mm
Bevestigingscapaciteiten Houtschroef 6 mm x 75 mm
Kolomschroef M6
Nullasttoerental Hoog (2) 0 - 1.700 min-1
Laag (1) 0 - 500 min-1
Totalelengte 162 mm 124 mm
Nominale spanning 18Vgelijkspanning
Accu BL1815N, BL1820, BL1820B, BL1830, BL1830B, BL1840,
BL1840B, BL1850, BL1850B, BL1860B
Nettogewicht 1,2 - 1,6 kg 1,1 - 1,4 kg
• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande
technischegegevenszondervoorafgaandekennisgevingtewijzigen.
• Detechnischegegevensvandeaccukunnenvanlandtotlandverschillen.
• Hetgewichtkanverschillenafhankelijkvandehulpstukken,waaronderdeaccu.Delichtsteenzwaarstecom-
binatie,overeenkomstigdeEPTA-procedure01/2014,wordengetoondindetabel.
Gebruiksdoeleinden
Ditgereedschapisbestemdvoorhetborenenschroe-
veninhout,metaalenplastic.
Geluidsniveau
Detypische,A-gewogengeluidsniveauszijngemeten
volgensEN60745:
Geluidsdrukniveau(LpA):77dB(A)
Onzekerheid(K):3dB(A)
Hetgeluidsniveaukantijdensgebruikhogerworden
dan80dB(A).
WAARSCHUWING: Draag
gehoorbescherming.
Trilling
Detotaletrillingswaarde(triaxialevectorsom)zoals
vastgesteldvolgensEN60745:
Gebruikstoepassing:boreninmetaal
Trillingsemissie(ah,D
):2,5m/s2
oflager
Onzekerheid(K):1,5m/s2
OPMERKING: De opgegeven trillingsemissiewaarde
is gemeten volgens de standaardtestmethode en kan
wordengebruiktomditgereedschaptevergelijken
met andere gereedschappen.
OPMERKING: De opgegeven trillingsemissiewaarde
kanookwordengebruiktvooreenbeoordelingvooraf
vandeblootstelling.
WAARSCHUWING:Detrillingsemissietijdens
hetgebruikvanhetelektrischgereedschapinde
praktijkkanverschillenvandeopgegeventrilling-
semissiewaardeafhankelijkvandemanierwaarop
hetgereedschapwordtgebruikt.
WAARSCHUWING:Zorgervoordatveilig-
heidsmaatregelenwordengetroffenterbescherming
vandeoperatordiezijngebaseerdopeenschatting
vandeblootstellingonderpraktijkomstandigheden
(rekeninghoudendmetallefasenvandebedrijfscy-
clus,zoalsdetijdsduurgedurendewelkehetgereed-
schapisuitgeschakeldenstationairdraait,naastde
ingeschakeldetijdsduur).
EG-verklaring van conformiteit
Alleen voor Europese landen
DeEG-verklaringvanconformiteitisbijgevoegdals
BijlageAbijdezegebruiksaanwijzing.
VEILIGHEIDSWAAR-
SCHUWINGEN
Algemene
veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING: Lees alle veiligheids-
waarschuwingen en alle instructies. Het niet vol-
genvandewaarschuwingeneninstructieskanleiden
totelektrischeschokken,branden/ofernstigletsel.

32 NEDERLANDS
Bewaar alle waarschuwingen en
instructies om in de toekomst te
kunnen raadplegen.
Determ"elektrischgereedschap"indeveiligheidsvoor-
schriftenduidtopgereedschappendieopstroomvan
hetlichtnetwerken(metsnoer)ofgereedschappenmet
eenaccu(snoerloos).
Veiligheidswaarschuwingen voor
een accuschroefboormachine
1. Gebruik hulphandgreep (hulphandgrepen),
indien bij het gereedschap geleverd.Verliezen
van de macht over het gereedschap kan letsel
veroorzaken.
2. Houd elektrisch gereedschap alleen vast aan
de geïsoleerde handgrepen wanneer de kans
bestaat dat het werktuig in aanraking komt met
verborgen bedrading.Wanneerboor-/snijhulp-
middelen in aanraking komen met onder spanning
staandedraden,zullendeniet-geïsoleerdemeta-
len delen van het gereedschap onder spanning
komentestaanzodatdegebruikereenelektrische
schokkankrijgen.
3. Houd elektrisch gereedschap alleen vast aan
de geïsoleerde handgrepen, wanneer u werkt
op plaatsen waar het bevestigingsmateriaal
met verborgen bedrading in aanraking kan
komen.Wanneerbevestigingsmaterialenin
aanraking komen met onder spanning staande
draden,zullendeniet-geïsoleerdemetalendelen
van het gereedschap onder spanning komen te
staanzodatdegebruikereenelektrischeschok
kankrijgen.
4. Zorg ook altijd dat u stevig op een solide
bodem staat. Let bij het werken op hoge
plaatsen op dat er zich niemand recht onder u
bevindt.
5. Houd het gereedschap stevig vast.
6. Houd uw handen uit de buurt van draaiende
onderdelen.
7. Laat het gereedschap niet draaiend achter.
Schakel het gereedschap alleen in wanneer u
het stevig vasthoudt.
8. Raak direct na uw werk het boorbit of het werk-
stuk niet aan. Zij kunnen bijzonder heet zijn en
brandwonden op uw huid veroorzaken.
9. Bepaalde materialen kunnen giftige chemica-
liën bevatten. Vermijd contact met uw huid en
zorg dat u geen stof inademt. Volg de veilig-
heidsvoorschriften van de fabrikant van het
materiaal.
10. Als het boorbit niet kan worden losgemaakt
ondanks dat de klauwen geopend zijn,
gebruikt u een tang om het eruit te trekken. In
datgevalkanmetdehanderuittrekkenleidentot
letselvanwegezijnscherperand.
BEWAAR DEZE
VOORSCHRIFTEN.
WAARSCHUWING: Laat u NIET misleiden
door een vals gevoel van comfort en bekendheid
met het gereedschap (na veelvuldig gebruik)
en neem alle veiligheidsvoorschriften van het
betreffende gereedschap altijd strikt in acht.
VERKEERD GEBRUIK of het niet naleven van de
veiligheidsvoorschriften in deze gebruiksaanwij-
zing kan leiden tot ernstig letsel.
Belangrijke veiligheidsinstructies
voor een accu
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, alvorens de
accu in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu
aanzienlijk korter is geworden, moet u het
gebruik ervan onmiddellijk stopzetten.
Voortgezet gebruik kan oververhitting, brand-
wonden en zelfs een ontplofng veroorzaken.
4. Als elektrolyt in uw ogen is terechtgeko-
men, spoelt u uw ogen met schoon water
en roept u onmiddellijk de hulp van een
dokter in. Elektrolyt in de ogen kan blindheid
veroorzaken.
5. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spij-
kers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting, brand-
wonden, en zelfs defecten.
6. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
7. Werp de accu nooit in het vuur, ook niet wan-
neer hij zwaar beschadigd of volledig versleten
is. De accu kan ontploffen in het vuur.
8. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
9. Gebruik nooit een beschadigde accu.
10. De bijgeleverde lithium-ionbatterijen zijn
onderhevig aan de vereisten in de wetgeving
omtrent gevaarlijke stoffen.
Voorcommercieeltransportendergelijkedoor
derdenentransporteursmoetenspecialevereis-
tentenaanzienvanverpakkingenetikettering
wordennageleefd.
Alsvoorbereidingvanhetartikeldatwordt
getransporteerdishetnoodzakelijkeenexpertop
hetgebiedvangevaarlijkestoffenteraadplegen.
Houdutevensaanmogelijkstrengerenationale
regelgeving.
Blootliggendecontactpuntenmoetenworden
afgedektmettapeendeaccumoetzodanig
wordenverpaktdatdezenietkanbewegeninde
verpakking.

33 NEDERLANDS
11. Volg bij het weggooien van de accu de plaatse-
lijke voorschriften.
12. Gebruik de accu’s uitsluitend met de gereed-
schappen die door Makita zijn aanbevolen.Als
deaccu’swordenaangebrachtinniet-compatibele
gereedschappen,kandatleidentotbrand,bui-
tensporigewarmteontwikkeling,eenexplosieof
lekkage van elektrolyt.
BEWAAR DEZE INSTRUCTIES.
LET OP: Gebruik uitsluitend originele Makita
accu’s.Hetgebruikvanniet-origineleaccu’s,of
accu’sdiezijngewijzigd,kanertoeleidendatdeaccu
ontploftenbrand,persoonlijkletselenschadeveroor-
zaakt.OokvervaltdaarmeedegarantievanMakita
op het gereedschap en de lader van Makita.
Tips voor een maximale levens-
duur van de accu
1. Laad de accu op voordat hij volledig ontladen
is. Stop het gebruik van het gereedschap en
laad de accu op telkens wanneer u vaststelt
dat het vermogen van het gereedschap is
afgenomen.
2. Laad een volledig opgeladen accu nooit
opnieuw op. Te lang opladen verkort de
levensduur van de accu.
3. Laad de accu op bij een omgevingstempe-
ratuur tussen 10°C en 40°C. Laat een warme
accu afkoelen alvorens hem op te laden.
4. Laad de accu op als u deze gedurende een
lange tijd (meer dan zes maanden) niet gaat
gebruiken.
BESCHRIJVING VAN DE
FUNCTIES
LET OP: Zorg altijd dat het gereedschap is
uitgeschakeld en de accu ervan is verwijderd
alvorens de functies op het gereedschap af te
stellen of te controleren.
De accu aanbrengen en verwijderen
LET OP: Schakel het gereedschap altijd uit
voordat u de accu aanbrengt of verwijdert.
LET OP: Houd het gereedschap en de accu
stevig vast tijdens het aanbrengen of verwijderen
van de accu.Alsuhetgereedschapendeaccuniet
stevigvasthoudt,kunnendezeuituwhandenglippen
enhetgereedschapofdeaccubeschadigen,ofkan
persoonlijkletselwordenveroorzaakt.
►Fig.1: 1. 2. 3. Rood deel Knop Accu
Omdeaccuteverwijderenverschuiftudeknopaande
voorkantvandeaccuenschuiftutegelijkertijddeaccu
uithetgereedschap.
Omdeaccuaantebrengenlijntudelipopdeaccuuitmet
degroefindebehuizingenduwtudeaccuopzijnplaats.
Steekdeaccuzovermogelijkinhetgereedschaptotueen
klikgeluidhoort.Alsuhetrodedeelaandebovenkantvan
deknopkuntzien,isdeaccunietgoedaangebracht.
LET OP:
Breng de accu altijd helemaal aan
totdat het rode deel niet meer zichtbaar is.Alsudit
nietdoet,kandeaccuperongelukuithetgereedschap
vallenenuofandereninuwomgevingverwonden.
LET OP:
Breng de accu niet met kracht aan.
Alsdeaccunietgemakkelijkinhetgereedschapkan
wordengeschoven,wordtdezenietgoedaangebracht.
De resterende acculading
controleren
Alleen voor accu’s met indicatorlampjes
►Fig.2: 1.Indicatorlampjes2.Testknop
Drukopdetestknopopdeaccuomderesterende
acculadingtezien.Deindicatorlampjesbrandengedu-
rende enkele seconden.
Indicatorlampjes Resterende
acculading
Brandt Uit Knippert
75% tot 100%
50% tot 75%
25% tot 50%
0% tot 25%
Laaddeaccu
op.
Produkt Specifikationer
Mærke: | Makita |
Kategori: | Bore-skruemaskiner |
Model: | DDF083 |
Har du brug for hjælp?
Hvis du har brug for hjælp til Makita DDF083 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Bore-skruemaskiner Makita Manualer
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
Bore-skruemaskiner Manualer
- FERM
- Hilti
- Einhell
- AEG
- Falke
- Skil
- DeWalt
- Parkside
- Hikoki
- Topcraft
- Panasonic
- Biltema
- Metabo
- Worx
- Vonroc
Nyeste Bore-skruemaskiner Manualer
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
6 Oktober 2022
