Side 1/9

INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

PLASMA-W2500BLACK/SILVER

PLASMA-M2500(T)BLACK/SILVER

PLASMA-W2250BLACK/SILVER

PLASMA-M2250BLACK/SILVER

Floor stand

Vloersteun

Bodenständer

Support au sol

Supporto da pavimento

Soporte de suelo

Suporte de chão

Gulvstander

Gulv stativ

Golvstativ

Lattiateline

Stojak podłogowy

Podlahový stojan

Stativ pentru podea

min 1145 mm - max 1645 mm

min 1481 mm - max 1981 mm

min 1030 mm - max 1530 mm

1035 mm

735 mm

900 mm

1035 mm

890 mm

420 mm

100 mm

165 mm

440 mm

735 mm

640 mm

min 1440 mm - max 1940 mm

min 1120 mm - max 1620 mm

min 1190 mm - max 1690 mm

Connect the trolley (E) to the column (D)

Monteer de trolley (E) aan de kolom (D)

Verbinden Sie Fahrgestell (E) und Pylone (D)

Fixez le socle à roulettes (E) à la colonne (D)

Collegare il carrello (E) alla colonna (D)

Conecte el carro (E) a la columna (D)

Encaixe o carrinho (E) à coluna (D)

Podłączyć podstawę wózka (E) do kolumny (D)

Attach upper bar (A) with slotted holes facing upwards and towards the screen.

Attach lower bar (B) with slotted holes facing  oor and towards the screen

Bevestig de bovenstang (A) met de sleuven naar boven en richting het scherm.

Bevestig de onderstang (B) met de sleuven naar de vloer en richting het scherm

Obere Stange (A) befestigen mit Langlöcher nach oben und zum Bildschirm. Untere

Stange (B) befestigen mit Langlöcher nach unten und zum Bildschirm

Fixez la barre horizontale supérieure (A) avec les trous oblongs orientés vers le

haut et vers l’écran. Fixez la barre horizontale inférieure (B) avec les trous oblongs

orientés vers le sol et vers l’écran

Attaccare la barra superiore (A) con fori asolati rivolti verso l’alto e verso lo schermo.

Attaccare la barra inferiore (B) con fori asolati rivolti verso il pavimento e verso lo

schermo

Coloque la barra superior (A) con ori cios ranurados hacia arriba y hacia la pantalla.

Coloque la barra inferior (B) con ori cios ranurados hacia el piso y hacia la pantalla

Conecte a barra superior (A) com orifícios voltados para cima e para a tela. Conecte

a barra inferior (B) com orifícios voltados para o chão e para a tela

Przymocuj górną bęlke uchwytu (A) z otworami do góry i w kierunku ekranu.

Przymocuj dolny bęlke uchwytu (B) z otworami skierowanymi w stronę podłogi i

w kierunku ekranu

Connect the 5-pole plug of the control unit (L) with the column. Connect

the power cable (K) with column and socket

Verbind de 5-polige stekker van de afstandsbediening (L) met de kolom.

Verbind de stroomkabel (K) met de kolom en het stopcontact

Verbinden Sie den 5-poligen Stecker der Bedieneinheit (L) mit der Säule.

Verbinden Sie den Stomkabel (K) mit der Säule und der Steckdose

Connecter la prise à 5 pôles de la télécommande (L) sur la colonne.

Branchez le câble d’alimentation (K) sur la colonne

Collegare la spina a 5 poli dell’unità di controllo (L) con la colonna.

Collegare il cavo di alimentazione (K) con la colonna e la presa

Conecte el enchufe de 5 polos de la unidad de control (L) con la columna.

Conecte el cable de alimentación (K) con la columna y el zócalo

Conecte o plugue de 5 pólos da unidade de controle (L) com a coluna.

Conecte o cabo de alimentação (K) com coluna e soquete

Podłącz 5-biegunową wtyczkę sterownika (L) do kolumny. Podłącz

kabel zasilający (K) kolumnę do gniazdka prądowego

For moving the unit up or down just press and keep pressed the buttons

on the control unit (L)

Om het scherm omhoog en omlaag te bewegen houd je de knoppen op

de afstandsbediening (L) ingedrukt

Die Höhenverstellung der Säule erfolgt, indem Sie die Tasten an der

Bedieneinheit (L) drucken und gedrückt halten

Pour incliner l’écran vers le haut ou vers le bas, appuyez et maintenez

enfoncé les boutons de la télécommande (L) jusqu’à la position désirée

Per spostare l’unità verso l’alto o verso il basso basta premere e tenere

premuti i pulsanti sull’unità di controllo (L)

Para mover la unidad hacia arriba o hacia abajo simplemente presione y

mantenga presionados los botones en la unidad de control (L)

Para mover a unidade para cima ou para baixo, basta pressionar e

manter pressionado os botões na unidade de controle (L)

Aby przesunąć urządzenie w górę lub w dół, wystarczy nacisnąć i

przytrzymać przyciski na sterowniku (L)

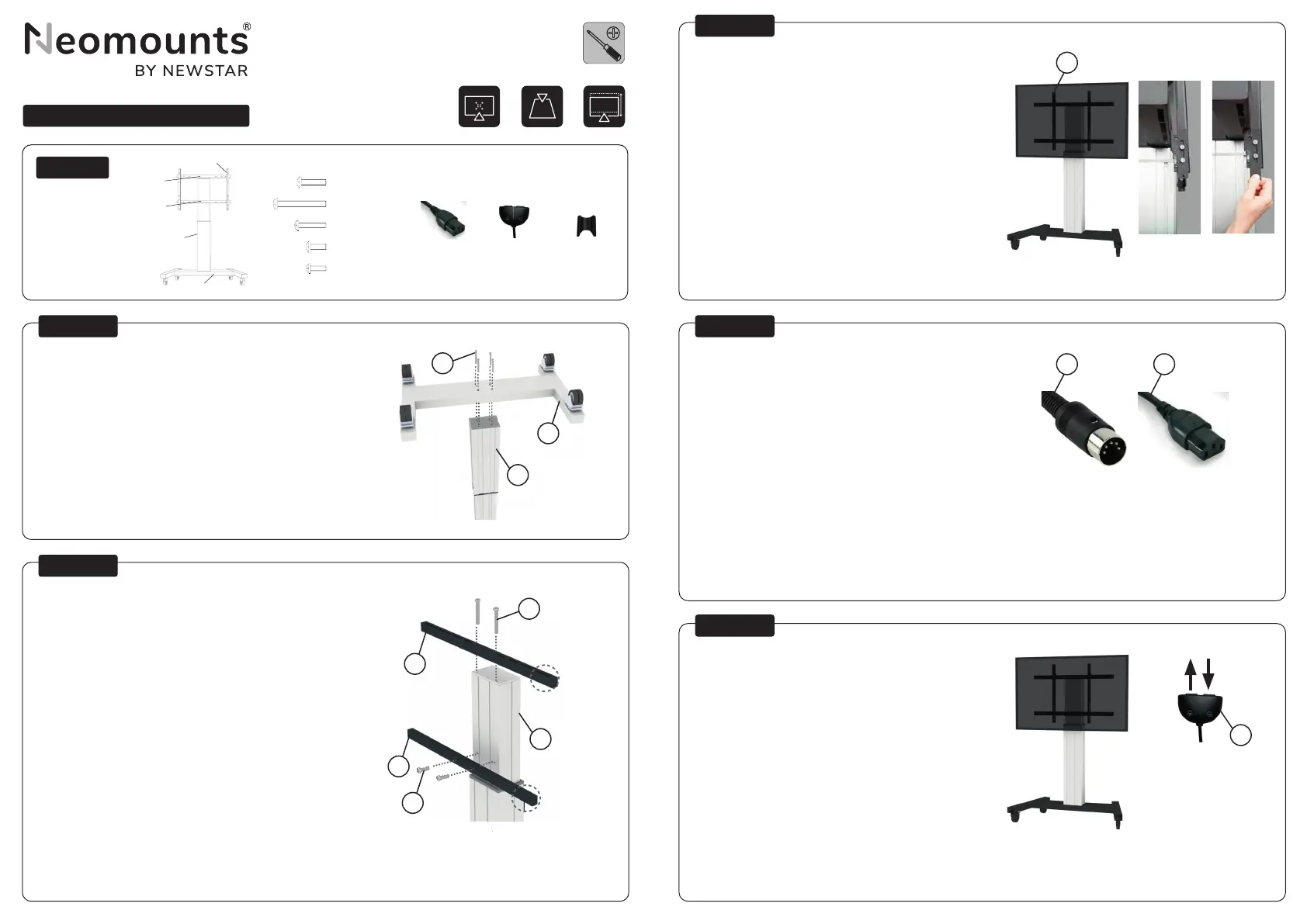

PARTS

PLASMA-M2250BLACK/SILVER

STEP 1

STEP 2

STEP 3

STEP 4

STEP 5

L K

Tool

Pencil Drill Tape measure

0-130 kg |

0-286,6 lbs

200x200 -

800x600 mm

120-170 cm

Attach the “lift&lock”-brackets (C) to the display (I/J), before attaching them to

the mount and secure the bracket with the “lift&lock” system

Bevestig de de twee verticale “lift&lock”-steunen (C) aan het scherm (I/J), hang

vervolgens aan het frame en vergrendel de steun met het “lift&lock”-systeem

Einhängeschienen (C) am Display befestigen (I/J), bevor diese eingehängt

werden und befestigen Sie die Halterung mit dem “Lift & Lock”-System

Fixez les 2 barres verticales “lift & lock” (C) à l’écran (I/J) avant de les  xer sur

les barres horizontales et  xez le support avec le système “lift & lock”

Fissare “lift & lock”-staffe (C) al display (I/J), prima di  ssare il supporto e

 ssare la staffa con il sistema “lift & lock”

Asegure los sujetadores de “levantar y bloquear” (C) a la pantalla (I/J), antes de

colocar el soporte y asegure el soporte con el sistema “levantar y bloquear”

Fixe “levante e bloqueie” - encaixe (C) no visor (I/J), antes de colocar o suporte

e prenda o suporte com o sistema “levante e bloqueie”

Zamontuj ramiona uchwytu (C) do ekranu (I/J), a następnie do belek nośnych

na wózku i zabezpiecz ramiona uchwytu poprzez system “lift&lock”

C. “Lift&Lock”-brackets (x2)

A. Upper bar (x1)

B. Lower bar (x1)

D. Motorised

column (x1)

E. Trolley (x1)

F. M8x40mm (x4)

G. M8x85mm (x2)

I. M8x16mm (x4)

H. M6x30mm (x2)

J. M6x16mm (x4)

L. Control unit (x1) M. Cable clip (x3)K. Power cable (x1)

Produkt Specifikationer

Mærke:	NeoMounts
Kategori:	Vægbeslag
Model:	PLASMA-M2500T
Type:	Bærbar gulvstativ til fladpanel
Bredde:	1035 mm
Dybde:	740 mm
Højde:	1390 mm
Produktfarve:	Sort
Pakkedybde:	650 mm
Pakkebredde:	960 mm
Pakkehøjde:	1140 mm
Panel montering grænseflade:	200 x 200,800 x 600 mm
Monteringstype:	Gulv
Fjernbetjent:	Ja
Harmoniseret systemkode (HS):	85299097
Hovedkassen højde (udvendigt):	1140 mm
Hovedkassens længde (udvendigt):	650 mm
Hovedkassens bruttovægt (udvendigt):	64000 g
Hovedkassens bredde (udvendigt):	960 mm
Oprindelsesland:	Tyskland
Højdejustering:	Ja
Hældningsvinkelområde:	0 - 90 °
Antal hjul:	4 hjul
Produkter pr. hovedkasse (udvendigt):	1 stk
Ydre emballage nettovægt:	56800 g
Højde (maks.):	1340 mm
Maksimal vægtkapacitet:	150 kg
Højdejusteringsområde:	810 - 1310 mm
Forbedret kabelstyring:	Ja
Maksimal skærmstørrelse kompatibilitet:	100 "
Antal understøttede skærme:	1
Minimal skærmstørrelse kompatibilitet:	42 "
Montering interface kompatibilitet (min.):	200 x 200 mm
Montering interface kompatibilitet (maks.):	800 x 600 mm
Antal pr. EUR-palle:	3 stk
Pakke nettovægt:	56000 g
