WL70-440BL11

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport TV de perete

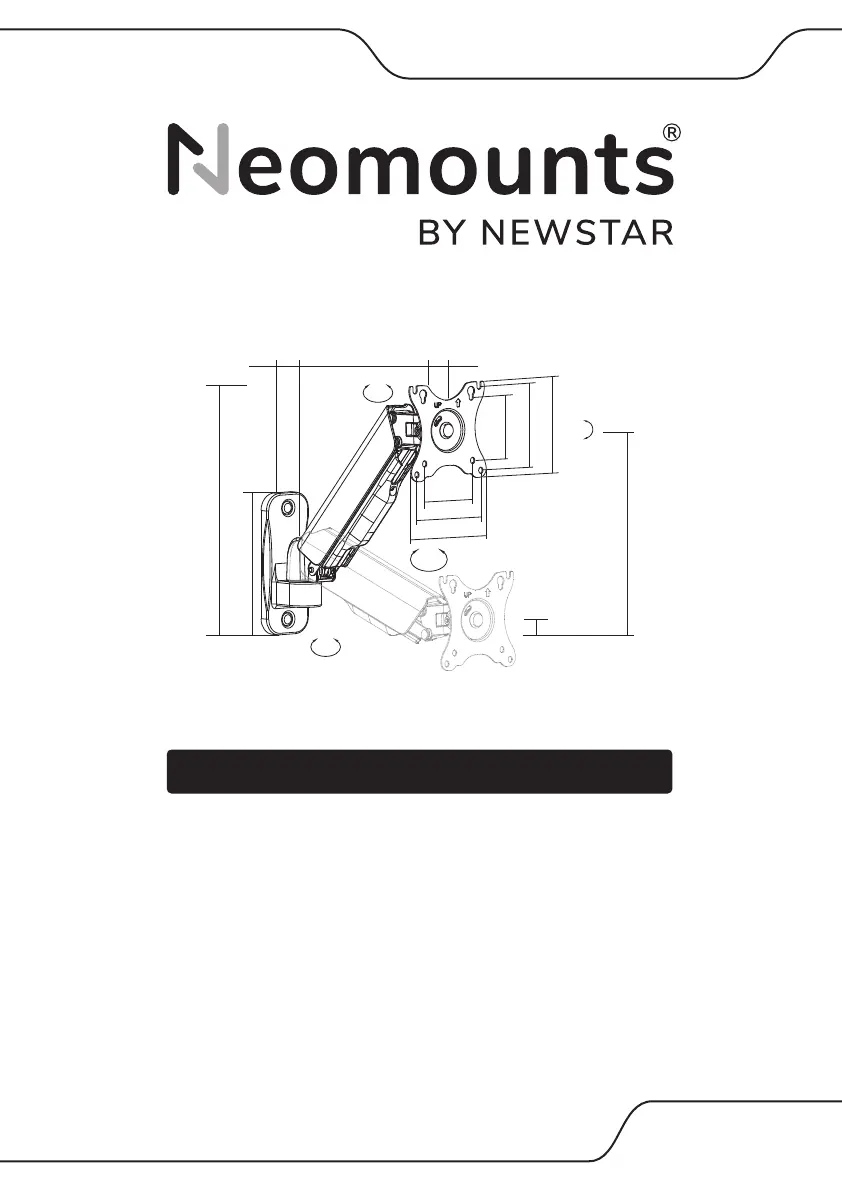

min225-max290mm

115mm

100mm

min12,6mm

max262,5mm

315mm

170mm

75mm

117mm

100mm

75mm

40mm 50mm

+90°

-45°

±90°

±180°

PARTS

WL70-440BL11

Tool Drill

A. (x1) B. (x2) C. (x1)

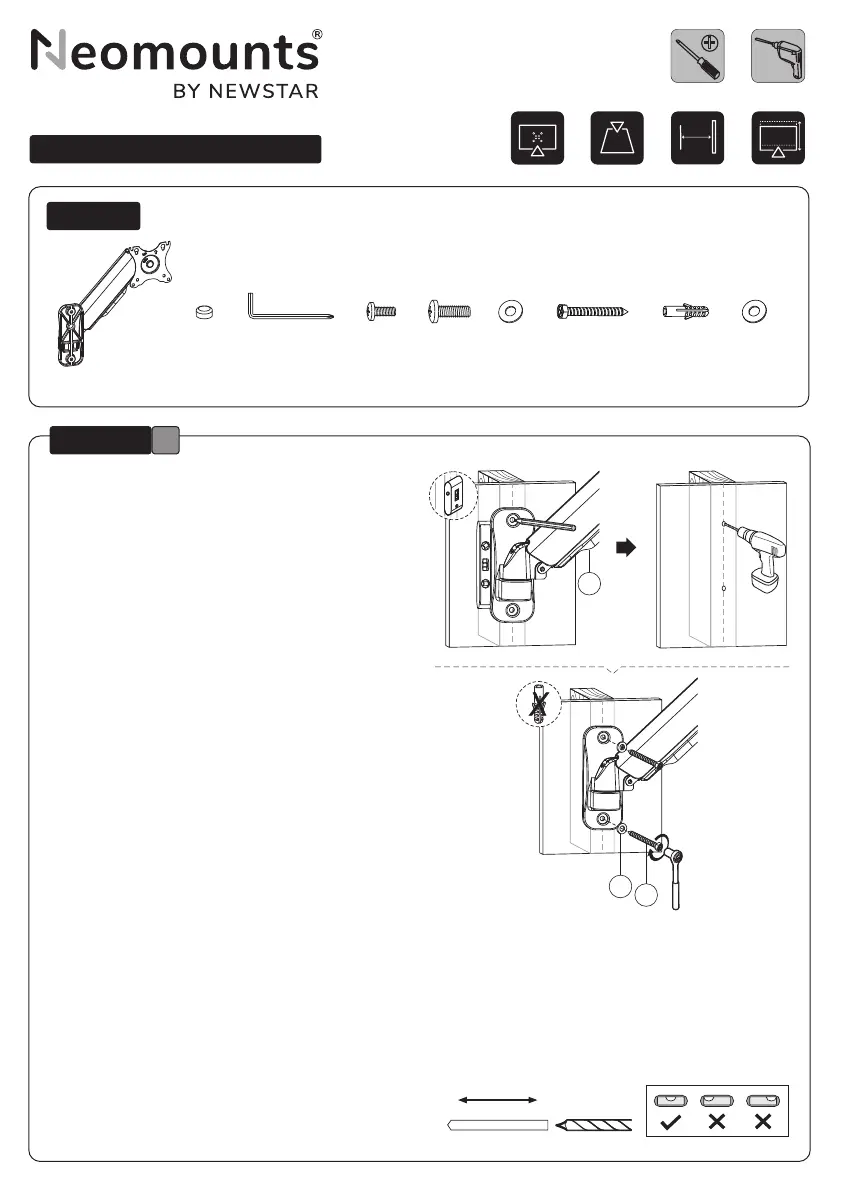

Install the wall plate on a stud wall

Bevestig de muurbeugel aan een houten balk

Befestigen die Halterungsplatte auf einem Holzbalken

Installez la plaque murale sur un mur en bois ou en

plaque au platre

Installare la piastra di parete su un perno in legno

Fije el soporte de pared a una viga de madera

Instale a placa do suporte de parede num poste de

madeira

Zamontuj płytę ścienną do drewnianej powierzchni

M-A. M4x12

(x4)

M-B. M5x12

(x4)

M-C. D5

(x4)

W-A. ST6.3x55

(x2)

W-B. ø10x45

(x2)

W-C. (x2)

STEP 1

75x75 -

100x100 mm

2-9 kg |

4,4-19,8 lbs

9-38 cm

W-A

W-C

55mm

(2.2")

Ø 4.5mm

(Ø 3/16")

1,3-26,3 cm

Produkt Specifikationer

Mærke:	NewStar
Kategori:	TV skab
Model:	WL70-440BL11
Bredde:	117 mm
Dybde:	315 mm
Højde:	321 mm
Antal pr. pakke:	1 stk
Produktfarve:	Sort
Pakkedybde:	440 mm
Pakkebredde:	195 mm
Pakkehøjde:	90 mm
Panel montering grænseflade:	75 x 75, 100 x 100 mm
Monteringstype:	Væg
Harmoniseret systemkode (HS):	7326909890
Hovedkassen højde (udvendigt):	90 mm
Hovedkassens længde (udvendigt):	440 mm
Hovedkassens bredde (udvendigt):	195 mm
Oprindelsesland:	Kina
Højdejustering:	Ja
Hældningsvinkelområde:	-45 - 90 °
Produkter pr. hovedkasse (udvendigt):	1 stk
Montering:	Skruer
Rotationsvinkel:	360 °
Ydre emballage nettovægt:	1300 g
Maksimal vægtkapacitet:	9 kg
Drejelig vinkel:	180 °
Højdejusteringsområde:	0 - 250 mm
Hældningsindstilling:	Ja
Forbedret kabelstyring:	Ja
Maksimal skærmstørrelse kompatibilitet:	32 "
Antal understøttede skærme:	1
Minimal skærmstørrelse kompatibilitet:	17 "
Montering interface kompatibilitet (min.):	75 x 75 mm
Montering interface kompatibilitet (maks.):	100 x 100 mm
Velegnet til tv:	Ja
Afstand til væggen (min.):	90 mm
Antal pr. EUR-palle:	108 stk
Afstand til væggen (maks.):	380 mm
Pakke nettovægt:	1700 g
Højdejusteringstype:	Gasfjeder
