ODX-212TM

WETTERFESTER WANDLAUTSPRECHER 100V

BEDIENUNGSANLEITUNG ELEKTRISCHER ANSCHLUSS

TECHNISCHE DATEN

Bestellnummer:.......................11036965

Anschluss:..............................100 V oder 8 Ohm

Schutzart: ...............................IP56

Komponenten:.........................30 cm Tieftöner (12"), 4 cm Hochtöner (1,7")

Anschluss:..............................Schraubklemmen

Nennleistung:..........................100 V: 50/100/200 W RMS

...............................................8 Ohm: 300 W RMS

Empfindlichkeit:.......................98 dB

Maximaler Schalldruck: ...........123 dB Continuous, 129 dB Peak

Frequenzbereich:.....................55-18000 Hz

Abstrahlverhalten: ...................70° x 50°

Trennfrequenz: ........................2 kHz

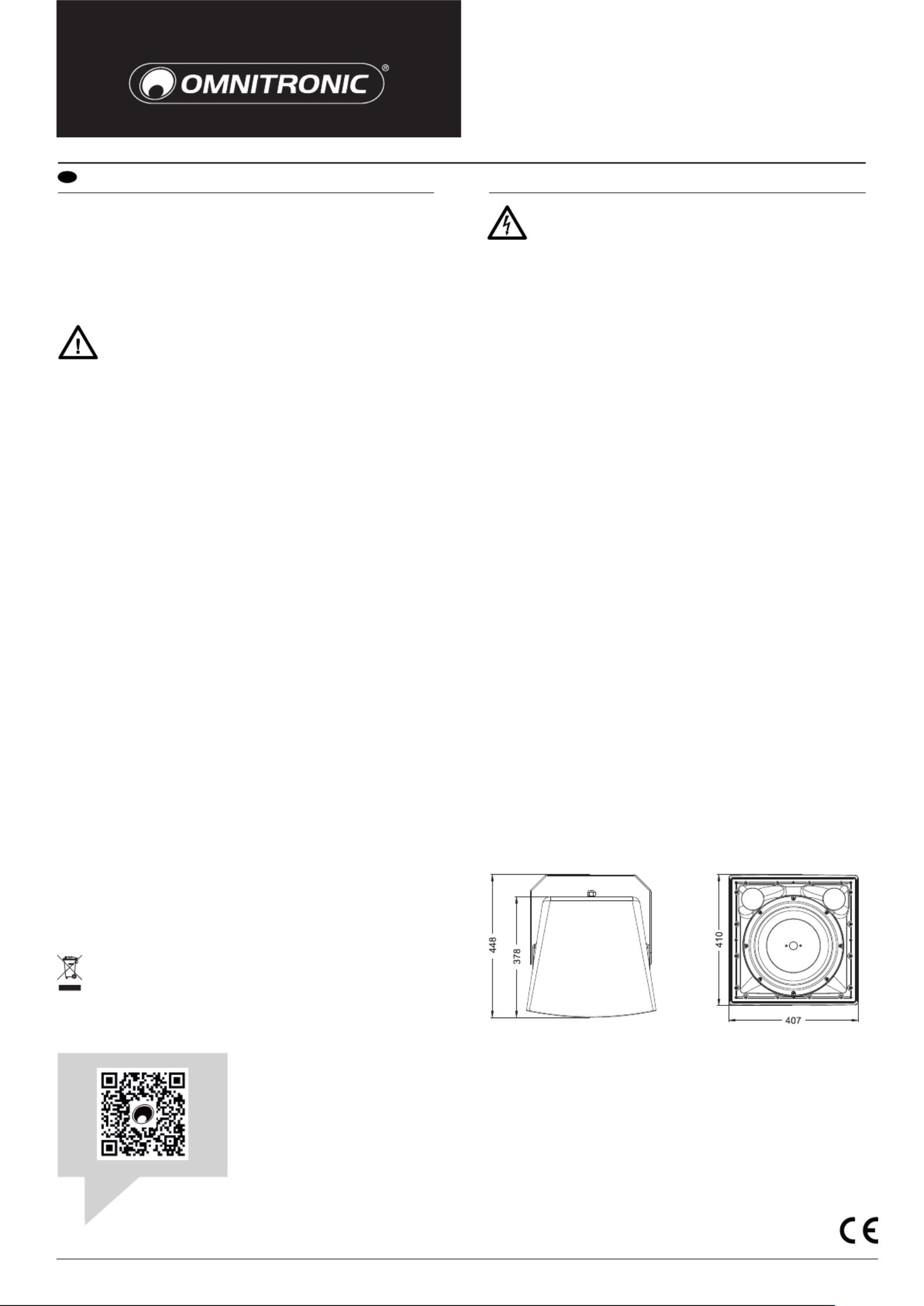

Maße (B x H x T): ....................407 x 410 x 383 mm

Gewicht:..................................19,7 kg

Änderungen vorbehalten.

Im Betrieb liegt berührungsgefährliche Spannung bis 100 V an den Anschlüssen

an. Der Anschluss darf nur durch Fachpersonal erfolgen. Achten Sie auf die

Belastung des ELA-Verst rkers durch die Lautsprecher. Eine berlastung kannä Ü

den Verstärker beschädigen! Die Summe der Leistungen aller angeschlossenen

Lautsprecher darf die Verstärkerleistung nicht überschreiten.

ŸBefestigen Sie den Lautsprecher über den mitgeliefer ten Bügel an der

gewünschten Stelle.

ŸSchrauben Sie die Abdeckung mit der Kabeldurchführung auf der Rückseite ab.

Die Anschlüsse sind jetzt zugängig.

ŸSchließen Sie den Lautsprecher über die INPUT-Klemmen polungsrichtg an

den 100-V-Ausgang eines Verstärkers an. An den OUTPUT-Klemmen steht das

steht das Eingangssignal zum Weiterleiten zur Verfügung.

ŸAlternativ kann der Lautsprecher auch an einen niederohmigen Verstärker-

ausgang angeschlossen werden.

ŸAchten Sie beim Anschluss von mehreren Lautsprechern darauf, dass die

Lautsprecher alle gleich gepolt werden und dass der ELA-Verstärker nicht

überlastet wird.

ŸStellen Sie mit dem Drehschalter die gewünschte Nennleistung für den 100-V-

Betrieb ein oder wählen Sie die Position 8 Ω, wenn der Lautsprecher direkt an

einem niederohmigen Verstärkerausgang betrieben werden soll.

ŸSchrauben Sie die Abdeckung auf der Rückseite wieder fest und klemmen Sie

mit der Mutter der Kabeldurchführung die Lautsprecherleitung fest.

ŸBei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir

keine Haftung und es erlischt die Garantie/Gewährleistung.

ŸAus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des

Produkts nicht gestattet und hat den Verfall der Garantieleistung zur Folge.

Vielen Dank für den Kauf dieses Lautsprechers zur Wandmontage. Er ist speziell

für den Einsatz in ELA-Anlagen konzipiert, die mit 100-V-Technik arbeiten. Der

Lautsprecher ist gegen Staub und Strahlwasser geschützt und kann somit im

Außenbereich eingesetzt werden. Die Installation muss durch Fachpersonal

erfolgen. Bitte lesen Sie vor der Verwendung des Produkts diese Anleitung. Sie

enthält wichtige Hinweise für den korrekten Betrieb. Bewahren Sie diese

Anleitung für weiteren Gebrauch auf.

ŸVerwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben.

Bei Schäden, die durch Nichtbeachten dieser Anleitung verursacht werden,

erlischt die Garantie/Gewährleistung. Für Folgeschäden wird keine Haftung

übernommen.

SICHERHEITSHINWEISE

ŸDas Produkt ist kein Spielzeug. Halten Sie es vor Kindern fern. Lassen Sie

Verpackungsmaterial nicht achtlos liegen.

ŸDas Produkt entspricht Schutzart IP56 und kann im Außenbereich eingesetzt

werden. Tauchen Sie es aber nicht in Wasser oder andere Flüssigkeiten, dadurch

wird es zerstört.

ŸSchützen Sie das Produkt vor großer Hitze und Kälte. Der ideale Temperatur-

bereich liegt bei -5 bis +45°C.

ŸHalten Sie bei der Verlegung der Lautsprecherleitungen einen Abstand von einigen

Metern zu Störquellen (z. B. Dimmer, Lichtschalter) ein, da Lautsprecherleitungen

elektrische Störungen auffangen können.

ŸDas Produkt muss sicher befestigt sein und darf nicht herunterfallen können.

Durch ein Herabfallen von Lautsprechern können ernsthafte Personenschäden

verursacht werden. Es sind die gesetzlichen, nationalen Sicherheitsvorschriften

zu beachten.

ŸBei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvor-

schriften des Verbandes der gewerblichen Berufsgenossenschaften für

elektrische Anlagen und Betriebsmittel unbedingt zu beachten.

ŸDie in den technischen Daten angegebenen Werte für Impedanz und Leistung

müssen mit den Daten des angeschlossenen Verstärkers übereinstimmen.

Ansonsten kann es zu Beschädigungen der Lautsprecher oder des Verstärkers

kommen. Die Gesamtimpedanz der angeschlossenen Lautsprecher darf die

Minimalimpedanz des Verstärkers nicht unterschreiten

ŸDas Produkt ist bis auf eine gelegentliche Reinigung wartungsfrei. Zur Reinigung

eignet sich ein angefeuchtetes Tuch.

ŸÖffnen Sie das Produkt nicht. Wenn das Produkt nicht mehr ordnungsgemäß

funktioniert oder Schäden aufweist, nehmen Sie es bitte außer Betrieb und

kontaktieren Ihren Fachhändler. Niemals selbst Reparaturen durchführen.

UMWELTSCHUTZ

Übergeben Sie das Produkt am Ende der Nutzungsdauer zur

umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die

mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll

entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler

oder die zuständige örtliche Behörde.

www.omnitr oni c.de

ŸUnauthorized rebuilds or modifications of the product are not permitted for

reasons of safety and render the warranty invalid.

ŸThis product is not a toy. Keep it out of the reach of children. Do not leave

packaging material lying around carelessly.

ŸThis product is in accordance with protection grade IP56 and can be used in

outdoor areas. However, do not immerse the product in water, this will destroy

it.

ŸProtect the product against excessive humidity and heat. The recommended

temperature is -5 to +45°C.

ŸSpeaker cables are sensitive to electrical interference. Hence, it is

recommended to lay them at a distance of several meters to sources of

interference (e.g. dimmers, light switches).

ŸMake sure that the product is installed securely and cannot fall down. Serious

injury to persons can be caused if the speakers fall down. Comply with the

standards and rules that apply in your country.

ŸFor commercial use the country-specific accident prevention regulations of the

government safety organization for electrical facilities must be complied with at

all times.

ŸMake sure that impedance and power rating specified in the technical data

match the connected amplifier's data. Otherwise, the speakers or the amplifier

may be damaged. The total impedance for the connected speakers must not be

less than the minimum impedance for the amplifier.

ŸThis product is maintenance-free, except for occasional cleaning. You can use

a slightly dampened cloth for cleaning.

ŸNever open the product. If this product is no longer working properly or is

visibly damaged, take it out of operation and consult your local dealer. Do not

attempt to repair the product yourself.

PROTECTING THE ENVIRONMENT

When to be definitively put out of operation, take the product to a local

recycling plant for a disposal which is not harmful to the environment.

Devices marked with this symbol must not be disposed of as household

waste. Contact your retailer or local authorities for more information.

Thank you for purchasing this speaker for wall mounting. The speaker is

especially designed for applications in PA systems operating with 100 V

technology. The speaker is protected against dust and water jets and thus can be

used in outdoor areas. The connection must be made by skilled personnel only.

Please read these operating instructions carefully before using the product. They

contain important information for the correct use of your product. Please keep

them for future reference.

SAFETY INSTRUCTIONS

ŸOnly use the product according to the instructions given herein. Damages due

to failure to follow these operating instructions will void the warranty! We do not

assume any liability for any resulting damage.

ŸWe do not assume any liability for material and personal damage caused by

improper use or non-compliance with the safety instructions. In such cases,

the warranty/guarantee will be null and void.

ELECTRICAL CONNECTION

During operation, there is a hazard of contact with a voltage of up to 100 V at the

connection wires. The installation must be carried out by skilled personnel only.

Always insulate the connection cables which are not used. Observe the load of

the PA amplifier by the speakers. An overload may damage the amplifier! The total

power of all speakers connected must not exceed the amplifier power.

ŸMount the speaker to the wall using the supplied bracket.

ŸTurn off the amplifier before making any connection.

ŸUnscrew the cover with the cable inlets on the rear to access the connections.

ŸConnect the speaker via the INPUT terminals to the 100 V output of the PA

amplifier using the correct polarity. The OUTPUT terminals provide the input

signal feed-through for connecting a further speaker system.

ŸAlternatively it is possible to connect the speaker to a low-impedance amplifier

output.

ŸWhen connecting several speakers, make sure that all speakers have the same

polarity and that the amplifier is not overloaded.

ŸAdjust the rotary switch to the desired power rating for the 100 V operation or

select the 8 position, for directly operating the speaker at a low-impedance Ω

amplifier output.

ŸFasten the cover on the rear with the screws. Use the nut of the cable inlet to

secure the speaker cable.

TECHNICAL SPECIFICATIONS

Item number:.............................11036965

Input: ........................................100 V or 16 ohms

Protection grade: .......................IP56

Components:.............................30 cm woofer (12"), 4 cm tweeter (1.7")

Connection: ..............................screw terminals

Rated power: .............................100 V: 50/100/200 W RMS

.................................................8 ohms: 300 W RMS

Sensitivity: ................................98 dB

Maximum SPL: ..........................123 dB continuous, 129 dB peak

Frequency range: .......................55-18000 Hz

Dispersion angle:.......................70° x 50°

Crossover: ................................2 kHz

Dimensions ( ): .............407 x 410 x 383 mmW x H x D

Weight:......................................19.7 kg

Subject to change.

USER MANUAL

ODX-212TM

WEATHER-PROOF WALL SPEAKER 100V

www.omni tro nic.de

Produkt Specifikationer

Mærke:	Omnitronic
Kategori:	Højttaler
Model:	ODX-212TM

Har du brug for hjælp?

Hvis du har brug for hjælp til Omnitronic ODX-212TM stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Højttaler Omnitronic Manualer

Omnitronic HS-52 Manual

16 Juli 2025

Omnitronic PS-2.5WB Manual

14 Juni 2025

Omnitronic PPS-6T Manual

14 Juni 2025

Omnitronic ODX-215T Manual

14 Juni 2025

Omnitronic MSE-8+ Manual

28 Januar 2025

Omnitronic CSH-6 Manual

14 December 2024

Omnitronic CSR-5W Manual

14 December 2024

Omnitronic CSH-8 Manual

14 December 2024

Omnitronic CSR-8B Manual

14 December 2024

Omnitronic ODX-208TM Manual

14 December 2024

Højttaler Manualer

Nyeste Højttaler Manualer

Muse M-968 BTY Manual

1 August 2025

Grundig Portable 360 Manual

1 August 2025

Grundig Band 360 Manual

1 August 2025

Grundig GBT Connect 360 Manual

1 August 2025

Muse M-968 BTR Manual

31 Juli 2025

JLab Epic Party Manual

31 Juli 2025

JVC XS-E423 Manual

30 Juli 2025

SoundTube RF31-EZ-T Manual

30 Juli 2025

Valcom VIP-480AL-W-SA Manual

30 Juli 2025

Rockustics StoneHenge II-S/T Manual

30 Juli 2025
