Side 1/2

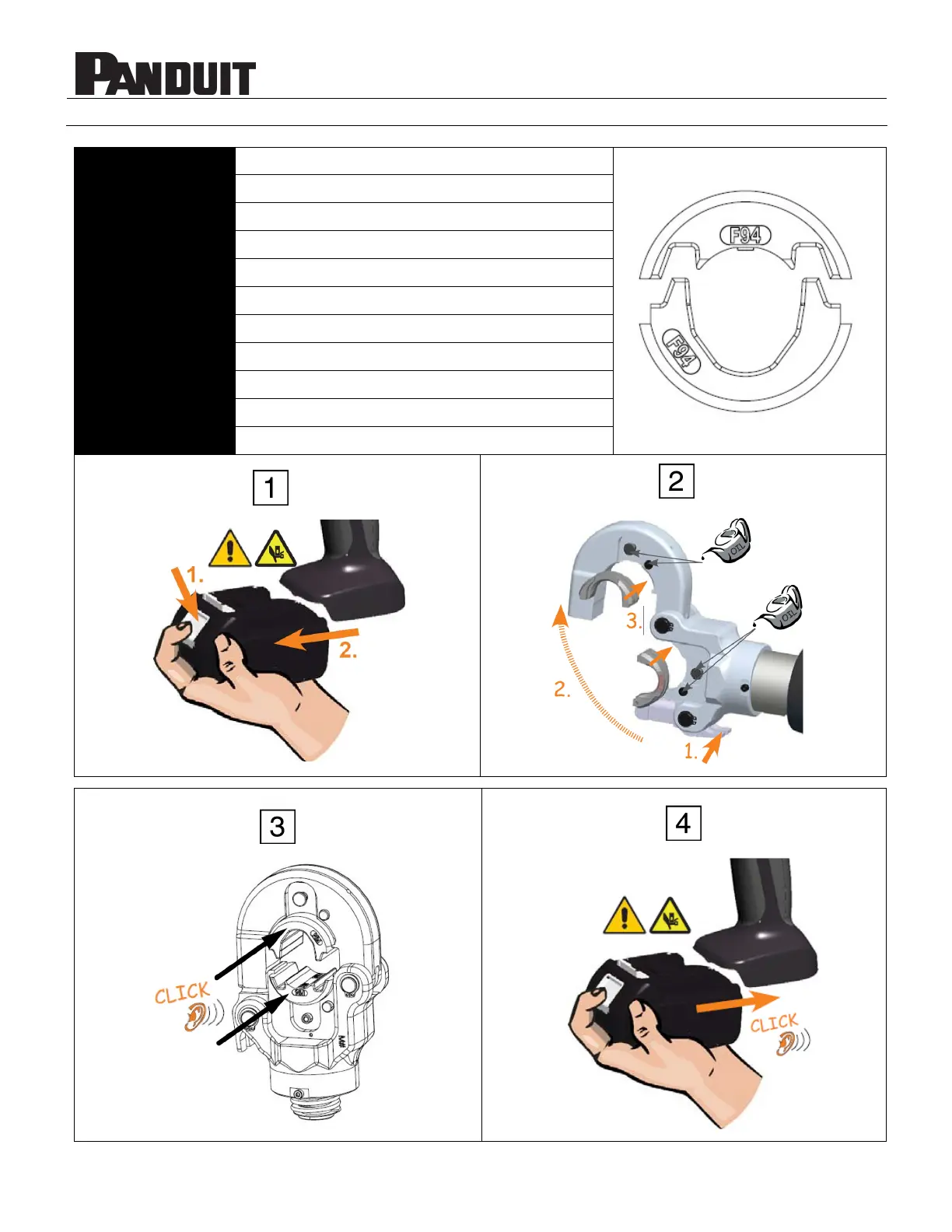

Page: 1 of 2
CD-920-FXX
PA28870A01
Rev. 02 8-2022
© Panduit Corp. 2022
INSTALLATION INSTRUCTIONS
ENGLISH DIE INSTALLATION
DEUTSCH INSTALLATION DES CRIMPSTEMPELS
FRANÇAISE INSTALLATION DU POINÇON
ITALIANA INSTALLAZIONE DADI
ESPAÑOL INSTALACIÓN DE LOS DADOS
ÈESKÝ VLOŽENÍ MATRICE
NEDERLANDSE INSTALLEREN VAN DE MATRIJS
DANSKE INSTALLATION AF MATRICE
SVENSKA FORMINSTALLATION
SUOMEN KAAPELIKENGÄN ASENTAMINEN
NORSK PRESS-STEMPEL-INSTALLASJON

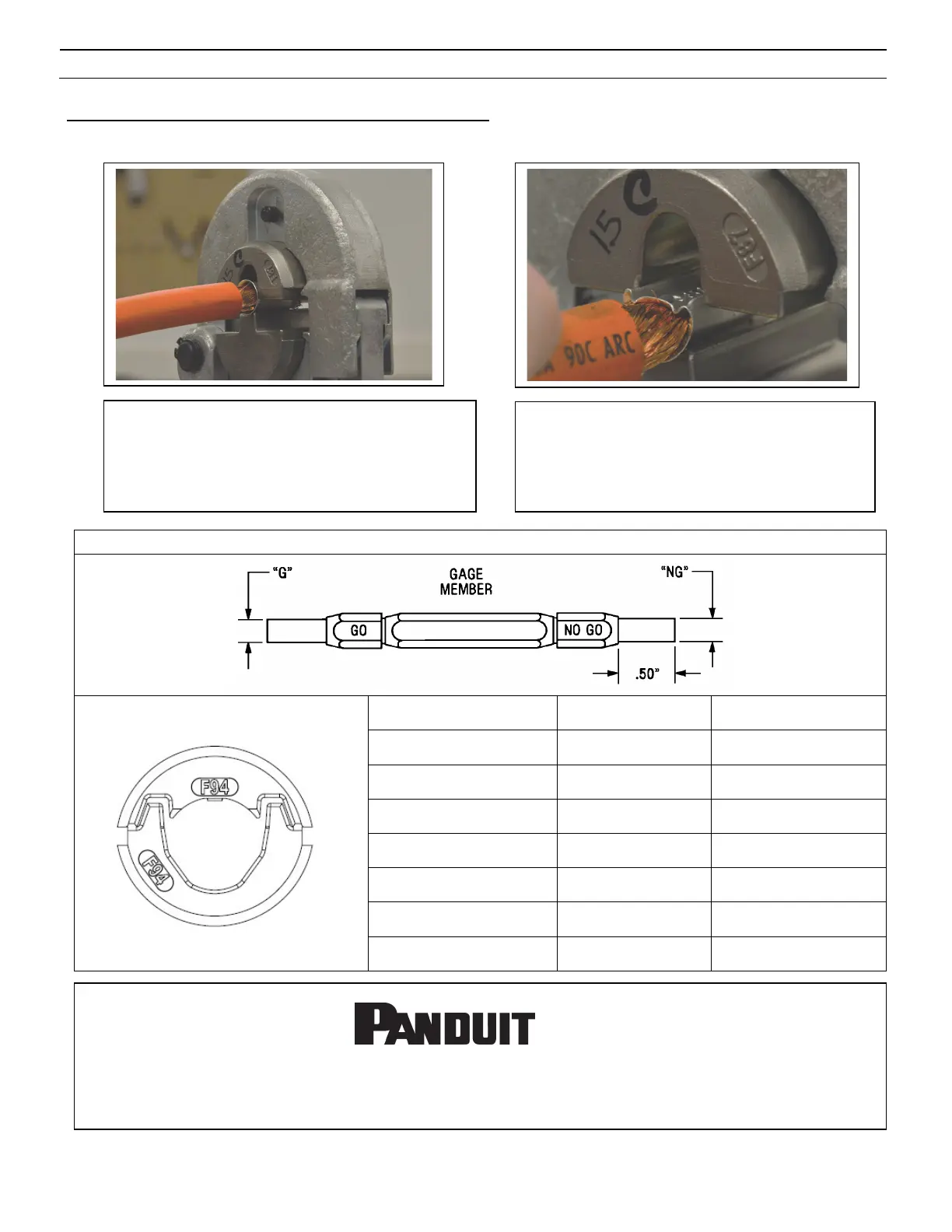

Page: 2 of 2
© Panduit Corp. 2022
INSTALLATION INSTRUCTIONS
CD-920-FXX
For 1 AWG using F87-18 (18mm length) ferrules, the ferrule must be double crimped as
shown below to achieve a UL Listed/CSA Certified termination.
CRIMP POCKET GO/NO GO GAGE DIMENSIONS
Die P/N GO Dia. [in.] NO GO Dia. [in.]
CD-920-F87 0.237 0.257
CD-920-F89 0.305 0.326
CD-920-F90 0.394 0.415
CD-920-F91 0.453 0.474
CD-920-F92 0.543 0.563
CD-920-F93 0.663 0.683
CD-920-F94 0.725 0.746
Email:
techsupport@panduit.com
EU Website:
www.panduit.com/emea
EU Email:
emeatoolservicecenter
@panduit.com
www.panduit.com
Technical Support
Tel: 1-800-777-3300
Panduit Europe • EMEA Service Center
Almelo, Netherlands
Tel: +31 546 580 452 • Fax: +31 546 580 441
(All dimensions in
inches)
FOR SINGLE CRIMP: Crimp ferrule using a
standard crimping action – Ferrule funnel
against die set, cable insulation against
funnel. (Note: Insulation pulled back only to
show detail as shown above.)
FOR DOUBLE CRIMP (F87-18 1 AWG
only): Remove crimped ferrule and rotate
180
o
and re-insert as shown. Re-crimp
ferrule. (Note: Insulation pulled back only to
show detail as shown above.)


Produkt Specifikationer

Mærke: Panduit
Kategori: Ikke kategoriseret
Model: CD-920-F94
Produktfarve: Kul
Produkttype: Krympehoved
Materiale: Stål
Mærke kompatibilitet: Panduit
