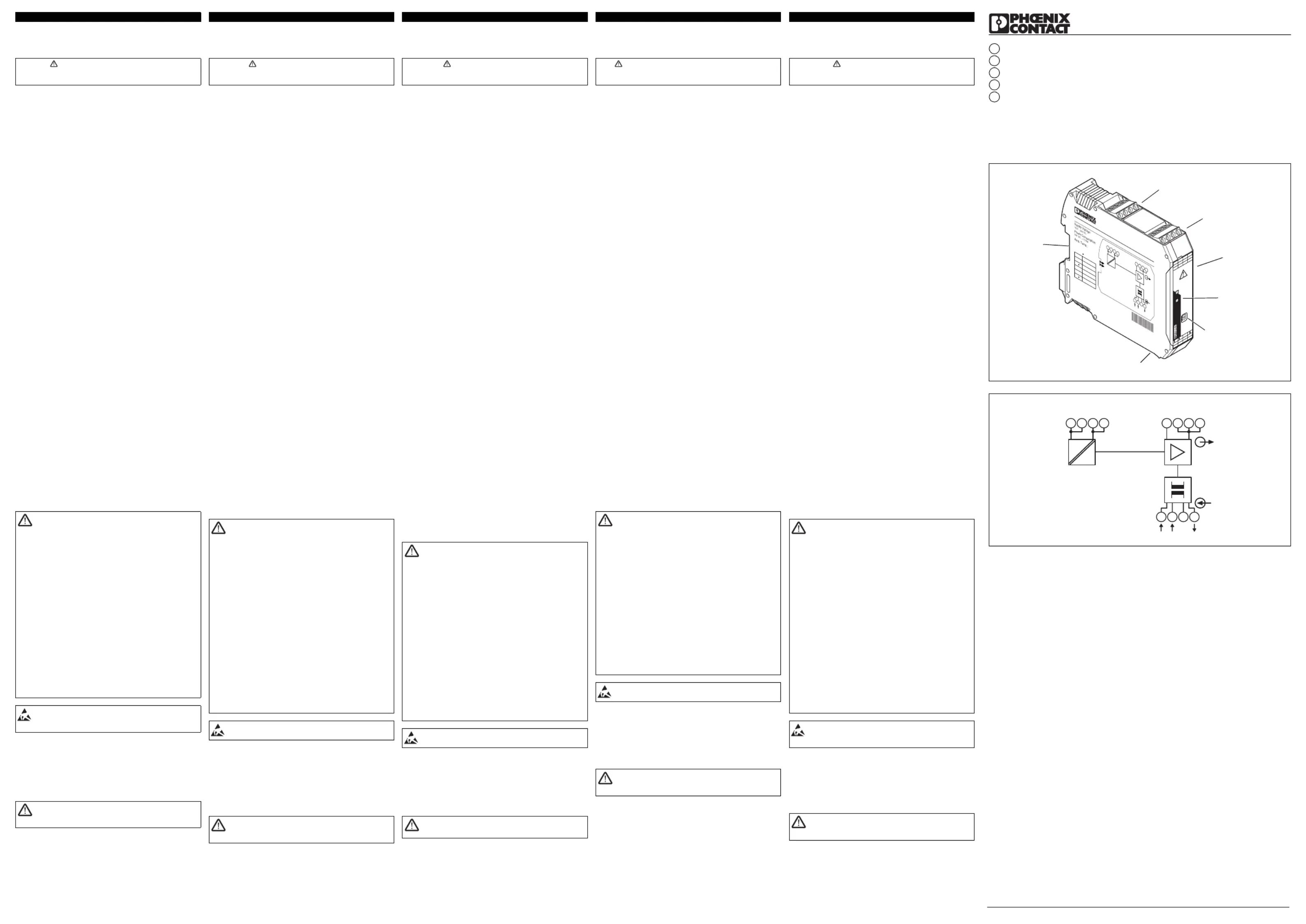

Side 1/4

ENGLISHFRANÇAISITALIANO ESPAÑOL DEUTSCH

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

www.phoenixcontact.com

Einbauanweisung für den Elektroinstallateur

Installation notes for electrical personnel

Instructions d’installation pour l’électricien

Instrucciones de montaje para el instalador eléctrico

Istruzioni di installazione per l’elettricista

Art.-Nr./Order No./

Référence/Código/

Codice Articolo:

MNR 9053788 / 2011-05-12

Dok.-Nr.: 83115528 - 04© PHOENIX CONTACT 2011 10446704

Convertitore di corrente fino a 5 A

MACX MCR-SL-CAC-5-I

1. Norme di sicurezza

• Installare il dispositivo in una custodia!

1.1. Note di installazione

• Il dispositivo è adatto all'installazione in atmosfera potenzialmente

esplosiva della zona 2.

• L'installazione, l'uso e la manutenzione sono consentiti solo a

personale elettrotecnico qualificato. Attenersi alle istruzioni di

installazione descritte. L'installazione e l'uso devono avvenire

nel rispetto di tutte le disposizioni e norme di sicurezza (anche

nazionali), nonché delle regole tecniche di validità generale.

I dati tecnici sono riportati in questa documentazione allegata e

nei certificati (valutazione di conformità e eventuali ulteriori

omologazioni).

• Non è consentito aprire o modificare il dispositivo. Non riparare da

sé il dispositivo, p1-ma sostituirlo con un apparecchio equivalente. Le

riparazioni possono essere effettuate soltanto dal produttore. Il

produttore non è responsabile per i danni dovuti a infrazioni.

• Il grado di protezione IP20 (IEC 60529/EN 60529) del dispositi-

vo è previsto in ambienti puliti e asciutti. Non sottoporre il dispo-

sitivo ad alcuna sollecitazione oltre i limiti consentiti.

• Il dispositivo non è concepito per l'impiego in atmosfere a ri-

schio di esplosione di polvere.

1.2. Installation im Ex-Bereich (Zone 2)

• Rispettare i requisiti fissati per l'impiego in aree a rischio di esplo-

sione. Il dispositivo deve essere installato in una custodia (cas-

setta di derivazione o di ripartizione) che soddisfi le richieste

delle direttive EN 60079-0 e EN 60079-15 e almeno il grado di

protezione IP54 (EN 60529).

• Durante l'installazione e la connessione dei circuiti di alimentazio-

ne e segnalazione rispettare i requisiti della norma EN 60079-14.

Ai circuiti nella zona 2 devono essere collegati solo apparecchi

adatti al funzionamento nella zona Ex 2 e alle condizioni presenti

nel luogo d'impiego.

• L'innesto/disinnesto del connettore per guide di montaggio o il col-

legamento/scollegamento dei cavi in aree a rischio di esplosione

sono ammesse solo in assenza di tensione.

• Disattivare il dispositivo ed allontanarlo immediatamente

dall'area a rischio di esplosione qualora risulti danneggiato, sot-

toposto a carichi non ammessi, conservato in modo non confor-

me o in caso di funzionamento scorretto.

• I documenti correnti possono essere scaricati dal sito

www.phoenixcontact.com.

2. Descrizione in sintesi

I convertitori di corrente MACX MCR-SL-CAC-5-I trasformano le

correnti sinusoidali alternate da 1 A o 5 A in segnali analogici nor-

malizzati da 0...20 mA o 4...20 mA. I DIP switch accessibili dalla

parte superiore della custodia consentono la configurazione della

corrente di ingresso e di uscita.

Il convertitore di corrente MACX MCR-SL-CAC-5-I-UP presenta

un intervallo di tensione di alimentazione di 19,2...30 V DC.

3. Indicazioni sui collegamenti

3.1. Connessione e elementi di comando del dispositivo

(fig. 1):

3.2. Installazione

La figura 2 mostra l'assegnazione dei morsetti di connessione.

Il dispositivo è applicabile su tutte le guide di montaggio da 35 mm

a norma EN 60715.

3.3. Alimentazione di tensione mediante i morsetti di

connessione

I convertitori di corrente vengono collegati alla tensione mediante

i morsetti 1.1, 1.2, 1.3, 1.4 (fig. 2).

Il simbolo “ ” riportato sul dispositivo significa:

Attenersi alle istruzioni di istallazione, altrimenti si pregiudica la

protezione prevista!

• Predisporre in prossimità del dispositivo un interruttore/

interruttore di potenza contrassegnato come separatore

per tale dispositivo.

• Predisporre nell'installazione una protezione da sovra-

correnti (≤ 16 A).

• Durante i lavori di manutenzione, scollegare il dispositi-

vo da tutte le fonti di energia attive.

• Le impostazioni del dispositivo mediante il DIP switch de-

vono essere effettuate in assenza di tensione.

• Un uso del dispositivo non conforme a quanto descritto

nella documentazione può pregiudicare l'efficacia della

protezione prevista.

• La custodia del dispositivo fornisce un isolamento base

dai dispositivi adiacenti per 300 V

eff

. In caso di installazio-

ne di più dispositivi uno accanto all'altro, tenere conto di

tale dato e installare se necessario un isolamento aggiun-

tivo. Se il dispositivo adiacente possiede un isolamento

base, non è necessario un isolamento aggiuntivo.

• In alcune applicazioni, la tensione presente all'ingresso

può essere una tensione pericolosa (> 33 V). Le tensioni

presenti su uscita e alimentazione sono tensioni Extra-

Low-Voltage (ELV). Tra tutte le connessioni è previsto

un isolamento elettrico sicuro.

Adottare le misure di protezione contro le scariche

elettrostatiche prima di aprire il coperchio sulla

parte anteriore!

L'innesto e il collegamento dei cavi in aree a rischio

di esplosione sono ammessi solo in assenza di

tensione!

1Ingresso 1 A / 5 A

2DIP switch

3LED per la diagnosi

4Copertura trasparente

5Uscita: segnali normalizzati

6Tensione di alimentazione

7Possibilità di connessione

per il connettore per guide di

montaggio

MACX MCR-SL-CAC-5-I 2810612

OUT

OUT GND GND GND

1A 5A NC

3.4

4.44.34.24.1

1.4 3.31.3 3.21.2

3.1

1.1

24V

MACX MCR-SL-CAC-5-I Abb./Fig. 2

Blockschaltbild / Block Diagram / Diagramme schématique / Esquema de conjunto /

Diagramma a blocchi

urren

tMe

asuri

ngT

ransducer/Strommessumf

ormer

Ord.-N

o.: 28 10 61 2

MACXMCR -SL-CA

C-5-I

32825 Blom

berg, Germ

any

-20°

...+65°C

/-4

...+ 1

49°F

www.interface.phoen

ixcon tact.com

DIP1Input

APPRO B

ATIO N

2Output

0...20mA

DIP

...20m A

ria lNo

.XXXXX

XXX

OUTGN

DGN

DGND

1A5ANC

3.4

4.4

4.3

4.2

4.1

.4 3.3

1.3 3.2

.2 3

1.1

ON OFF

MACX MCR-SL-CAC-5-I

24V 24V 0V 0V

T I GNDGNDGND

Power

Abb./Fig. 1

Strommessumformer bis 5 A

MACX MCR-SL-CAC-5-I

1. Sicherheitsbestimmungen

• Bauen Sie das Gerät in ein Gehäuse ein!

1.1. Errichtungshinweise

• Das Gerät ist zur Installation in den explosionsgefährdeten Be-

reich der Zone 2 geeignet.

• Die Installation, Bedienung und Wartung ist von elektrotechnisch

qualifiziertem Fachpersonal durchzuführen. Befolgen Sie die be-

schriebenen Installationsanweisungen. Halten Sie die für das Er-

richten und Betreiben geltenden Bestimmungen und Sicherheits-

vorschriften (auch nationale Sicherheitsvorschriften), sowie die

allgemeinen Regeln der Technik ein. Die technischen Daten sind

dieser Packungsbeilage und den Zertifikaten (Konformitätsbe-

wertung, ggf. weitere Approbationen) zu entnehmen.

• Öffnen oder Verändern des Gerätes ist nicht zulässig. Reparie-

ren Sie das Gerät nicht selbst, sondern ersetzen Sie es durch

ein gleichwertiges Gerät. Reparaturen dürfen nur vom Herstel-

ler vorgenommen werden. Der Hersteller haftet nicht für Schä-

den aus Zuwiderhandlung.

• Die Schutzart IP20 (EN 60529) des Gerätes ist für eine saubere

und trockene Umgebung vorgesehen. Setzen Sie das Gerät

keiner Beanspruchung aus, die die beschriebenen Grenzen

überschreitet.

• Das Gerät ist nicht für den Einsatz in staubexplosionsgefährde-

ten Atmosphären ausgelegt.

1.2. Installation im Ex-Bereich (Zone 2)

• Halten Sie die festgelegten Bedingungen für den Einsatz in explo-

sionsgefährdeten Bereichen ein! Das Gerät ist in ein Gehäuse

(Schalt- oder Verteilerkasten) einzubauen, dass die Anforde-

rungen der EN 60079-0 und EN 60079-15 und mindestens die

Schutzart IP54 (EN 60529) erfüllt.

• Beachten Sie bei der Installation und beim Anschluss der Versor-

gungs- und Signalstromkreise die Anforderungen der EN 60079-

14. An Stromkreise in der Zone 2 dürfen nur Geräte angeschlos-

sen werden, welche für den Betrieb in der Ex-Zone 2 und die am

Einsatzort vorliegenden Bedingungen geeignet sind.

• Das Auf- und Abrasten auf den T-Connector bzw. der An-

schluss und das Trennen von Leitungen ist in der Zone 2 nur im

spannungslosen Zustand zulässig.

• Das Gerät ist außer Betrieb zu nehmen und unverzüglich aus dem

Ex-Bereich zu entfernen, wenn es beschädigt ist bzw. unsachge-

mäß belastet oder gelagert wurde bzw. Fehlfunktionen aufweist.

• Aktuelle Dokumente können über die Adresse

www.phoenixcontact.com heruntergeladen werden.

2. Kurzbeschreibung

Die Strommessumformer MACX MCR-SL-CAC-5-I wandeln

sinusförmige Wechselströme von 1 A oder 5 A in analoge

Normsignale 0...20 mA oder 4...20 mA um. Die an der

Gehäuseoberseite zugänglichen DIP-Schalter ermöglichen die

Konfiguration des Eingangs- und Ausgangsstromes.

Der Strommessumformer MACX MCR-SL-CAC-5-I enthält einen

Versorgungsspannungsbereich von 19,2...30 V DC.

3. Anschlusshinweise

3.1. Geräteanschlüsse, -bedienungselemente (Abb. 1):

3.2. Installation

Die Belegung der Anschlussklemmen zeigt Abb. 2.

Das Gerät ist auf alle 35 mm-Tragschienen nach EN 60715 aufra-

stbar.

3.3. Spannungsversorgung über die Anschlussklemmen

Der Spannungsanschluss der Strommessumformer erfolgt an

den Anschlussklemmen 1.1, 1.2, 1.3, 1.4 (Abb. 2).

Das Zeichen " " auf der Gerätebedruckung bedeutet:

Befolgen Sie die Installationsanweisungen, da sonst der vorge-

sehene Schutz beeinträchtigt sein kann!

• Sehen Sie in der Nähe des Gerätes einen Schalter/Leis-

tungsschalter vor, der als Trennvorrichtung für dieses

Gerät gekennzeichnet ist.

• Sehen Sie eine Überstromschutzeinrichtung (≤ 16 A) in

der Installation vor.

• Trennen Sie das Gerät bei Instandhaltungsarbeiten von

allen wirksamen Energiequellen.

• Einstellungen am Gerät mit Hilfe des DIP-Schalters müs-

sen im spannungslosen Zustand erfolgen.

• Wenn das Gerät nicht entsprechend der Dokumentation

benutzt wird, kann der vorgesehene Schutz beeinträch-

tig sein.

• Das Gerät besitzt durch sein Gehäuse eine Basisisolie-

rung zu benachbarten Geräten für 300 V

eff

. Bei der Ins-

tallation mehrerer Geräte nebeneinander ist dieses zu

beachten und ggf. eine zusätzliche Isolation zu installie-

ren! Wenn das benachbarte Gerät eine Basisisolierung

besitzt, ist keine zusätzliche Isolierung notwendig.

• Die am Eingang anliegende Spannung kann je nach An-

wendung eine gefährliche Spannung (> 33 V) sein. Die

an Ausgang und Versorgung anliegenden Spannungen

sind Extra-Low-Voltage (ELV)-Spannungen. Zwischen

allen Anschlüssen ist eine sichere galvansche Trennung

vorhanden.

Treffen Sie Schutzmaßnahmen gegen

elektrostatische Entladung bevor Sie den

Frontdeckel öffnen!

Das Aufrasten bzw. Anschluss von Leitungen im

explosionsgefährdeten Bereich ist nur im

spannungslosen Zustand zulässig!

1Eingang 1 A / 5 A

2DIP-Schalter

3Diagnose LEDs

4Klarsicht-Abdeckung

5Ausgang Normsignale

6Versorgungsspannung

7Anschlussmöglichkeit für

Tragschienen-Connector

Convertidores de corriente hasta 5 A

MACX MCR-SL-CAC-5-I

1. Normas de seguridad

• ¡Instale el dispositivo en la carcasa!

1.1. Indicaciones de instalación

• El módulo es apropiado para la instalación en el ámbito expu-

esto a explosión de la zona 2.

• La instalación, el manejo y el mantenimiento tiene que realizar-

se por personal electrotécnico especializado. Siga las indicaci-

ones de instalación descritas. Para la instalación y el servicio

deben observarse las prescripciones válidas de seguridad

(también las prescripciones nacionales) y las reglas generales

de la técnica. Los datos técnicos se desprenden de las instruc-

ciones de servicio y de los certificados (evaluaciones de con-

formidad, dado el caso otras homologaciones).

• No está permitido abrir o modificar el módulo. No repare el mó-

dulo, sino sustitúyalo por otro equivalente. Las reparaciones

sólo pueden realizarse por el fabricante. El fabricante no asume

responsabilidad alguna en lo que se refiere a desperfectos a

causa de incumplimiento.

• El índice de protección IP20 (EN 60529) del módulo se p1-ha pre-

visto para un entorno limpio y seco. No someta el módulo a car-

ga que sobrepase los límites descritos.

• El módulo no se p1-ha dimensionado para el uso en ambientes ex-

puestos a peligro de explosión por polvo.

1.2. Instalación en el ámbito Ex (zona 2)

• ¡Cumpla las condiciones establecidas para el uso en áreas ex-

puestas a peligro de explosión! El módulo tiene que instalarse en

una carcasa (caja o cuadro de distribución) que cumpla las exi-

gencias de las normas EN 60079-0 y EN 60079-15 y como mí-

nimo presente el índice de protección IP54 (EN 60529).

• Durante la instalación y la conexión de los circuitos de alimenta-

ción y de señal, tenga en cuenta los requisitos de la norma

EN 60079-14. En circuitos de la zona 2 solo pueden conectarse

dispositivos adecuados para el funcionamiento en la zona Ex 2 y

para las condiciones existentes en el lugar de empleo.

• El encaje y la extracción sobre el conector T o la conexión y la

desconexión de conductores en áreas explosivas de la Zona 2

tendrá que realizarse únicamente en estado libre de tensión.

• El módulo tiene que ponerse fuera de servicio y retirarse inme-

diatamente del ámbito Ex en el caso que se encuentre en defecto

o sea sometido a carga inadecuada o almacenado de forma in-

adecuada o presente funciones incorrectas.

• Los documentos actuales pueden descargase en Internet bajo

www.phoenixcontact.com.

2. Descripción resumida

Los convertidores de corriente MACX MCR-SL-CAC-5-I(-UP)

convierten corrientes alternas senoidales de 1 A o 5 A en señales

analógicas normalizadas 0...20 mA o 4...20 mA. Los selectores

DIP de acceso en la parte superior de la carcasa facilitan la

configuración de la corriente de entrada y salida.

El convertidor de corriente MACX MCR-SL-CAC-5-I contiene

una gama de tensiones de alimentación de 19,2...30 V DC.

3. Observaciones para la conexión

3.1. Conexiones y elementos de operación del módulo

(Fig. 1):

3.2. Instalación

La fig. 2 muestra la ocupación de los bornes de conexión.

El aparato puede encajarse en todos los carriles de 35 mm según

EN 60715.

3.3. Alimentación de corriente a través de bornes de conexión

La conexión de tensión de los convertidores de corriente se

realiza en los bornes de conexión 1.1, 1.2, 1.3, 1.4 (Fig. 2).

El distintivo “ ” en la impresión del módulo significa:

¡Siga las instrucciones de instalación, de lo contrario la

protección prevista puede ser afectada!

• Provea próximo al dispositivo un seccionador o interrup-

tor de protección, identificado como sistema de descon-

exión del dispositivo.

• Provea un dispositivo de sobreintensidad (≤ 16 A) en la

instalación.

• Cuando vaya a realizar trabajos de mantenimiento, de-

sconecte el dispositivo de cualquier fuente de energía.

• Los ajustes del dispositivo por medio del microinterruptor

DIP se tendrán que efectuar con la tensión desconectada.

• Si el dispositivo no se usa tal y como se indica en su do-

cumentación, es posible que la protección provista se

vea negativamente afectada.

• Gracias a su carcasa, el dispositivo tiene un aislamiento

básico para 300 V

eff

respecto a los dispositivos adya-

centes. Si se instalan varios dispositivos contiguamen-

te, habrá que tener esto en cuenta y, de ser necesario,

montar un aislamiento adicional. Si el dispositivo adya-

cente tiene p1-ya un aislamiento básico, no será necesario

aplicar un aislamiento adicional.

• La tensión que hay en la entrada puede ser, según la

aplicación, una tensión peligrosa (> 33 V). Las tensio-

nes que hay en la salida y la alimentación son tensiones

extra bajas ELV (Extra-Low-Voltage). Entre todas las

conexiones hay una separación galvánica segura.

¡Tome medidas de protección contra descarga

electrostática antes de abrir la tapa frontal!

El encaje sobre el carril o la conexión de conductores

en zonas expuestas al peligro de explosión sólo está

autorizado en estado sin tensión.

1Entrada 1 A / 5 A

2Selector DIP

3LED´s de diagnóstico

4Tapa transparente

5 Señales normalizadas de

salida

6Tensión de alimentación

7Posibilidad de conexión

para conectores a carril

Convertisseurs de courant jusqu'à 5 A

MACX MCR-SL-CAC-5-I

1. Contraintes de sécurité

• L'appareil doit être monté dans un boîtier.

1.1. Instructions d'installation

• L'appareil est conçu pour être installé dans des atmosphères

explosibles de zone 2.

• L'installation, l'utilisation et la maintenance doivent être confi-

ées à un personnel spécialisé dûment qualifié en électrotech-

nique. Veuillez vous référer aux instructions d'installation décri-

tes. Lors de l'exécution et de l'exploitation, veuillez respecter

les dispositions et normes de sécurité en vigueur (ainsi que les

normes de sécurité nationales) de même que les règles géné-

rales relatives à la technique. Les données techniques sont à

consulter dans la notice jointe et les certificats (conformité ou

homologations supplémentaires).

• L'ouverture ou la transformation de l'appareil n'est pas admissib-

le. Ne réparez pas l'appareil par vous-même mais remplacez-le

par un appareil présentant les mêmes qualités. Les réparations

ne doivent être effectuées que par le constructeur. Le const-

ructeur n'est pas responsable pour les dommages causés en rai-

son d'une dérogation à cette règle.

• L'indice de protection IP 20 (EN 60529) de l'appareil est prévu

pour un environnement propre et sec. N'exposez pas l'appareil à

des sollicitations dépassant les limites indiquées.

• L'appareil n'est pas conçu pour une utilisation dans des atmos-

phères explosives.

1.2. Installation en zone Ex (Zone 2)

• Respecter les conditions fixées pour une utilisation dans les envi-

ronnements explosibles. L'appareil doit être monté dans un boî-

tier (coffret ou coffret de distribution) qui répond aux exigences

des normes EN 60079-0 et EN 60079-15 et au moins à l'indice

de protection IP54 (EN 60529).

• Lors de l'installation et du raccordement des circuits d'alimentation

et de signaux, respecter les exigences de la norme EN 60079-14.

Seuls les appareils adaptés pour un fonctionnement en zone ex-

plosible 2 et remplissant les conditions présentes sur la zone

d'installation peuvent être raccordés à des circuits électriques de

la zone 2.

• L'encliquetage et le désencliquetage sur le connecteur en T ou

le raccordement et la déconnexion de câbles en zone 2 sont

uniquement autorisés hors tension.

• L'appareil doit être mis hors service et retiré immédiatement de

la zone Ex lorsqu'il est endommagé ou s'il a été soumis à des

charges ou stocké de façon non conforme, ou s'il présente un

dysfonctionnement.

• Les documents actuels peuvent être téléchargés à l'adresse

www.phoenixcontact.com

2. Brève description

Les convertisseurs de courant MACX MCR-SL-CAC-5-I(-UP)

convertissent des courants alternatifs sinusoïdaux de 1 ou 5 A en

signaux normalisés de 0 à 20 mA et 4 à 20 mA. Les

commutateurs DIP accessibles sur la partie supérieure du boîtier

permettent de configurer les courants d'entrée et de sortie.

Le convertisseur de courant MACX MCR-SL-CAC-5-I englobe

une plage de tension d'alimentation de 19,2 à 30 V DC.

3. Conseils de raccordement

3.1. Raccordements et éléments de commande de l'appareil

(Fig. 1) :

3.2. Installation

La fig. 2 montre l'affectation des blocs de jonction.

L’appareil s’encliquette sur tous les rails de 35 mm selon EN 60715.

3.3. Tension d'alimentation via les bornes de raccordement

Le raccordement électrique du convertisseur de courant est réalisé

au niveau des bornes de raccordement 1.1, 1.2, 1.3, 1.4 (fig. 2).

Le symbole " " imprimé sur l'appareil signifie : Respectez les

instructions d'installation ; dans le cas contraire, la protection

prévue risque de ne pas être assurée.

• Prévoyez un commutateur/disjoncteur désigné comme

dispositif de déconnexion prévu pour l'appareil à proxi-

mité de celui-ci.

• Equipez l'installation d'un dispositif de surintensité (≤16 A).

• Avant d'entamer des travaux de maintenance, séparez

l'appareil de toutes les sources d'énergie actives.

• Les réglages de l'appareil effectués au moyen du sé-

lecteur de codage (DIP) doivent être réalisés hors tension.

• Si l'appareil n'est pas utilisé conformément à la docu-

mentation, ceci peut entraver la protection prévue.

• Le boîtier de l'appareil lui confère une isolation de base

vis-à-vis des appareils voisins pour 300 V

eff

. Il convient

d'en tenir compte lors de l'installation de plusieurs appa-

reils côte à côte et d'installer une isolation supplémen-

taire si cela est nécessaire. Si l'appareil voisin présente

lui aussi une isolation de base, aucune isolation supplé-

mentaire n'est requise.

• Selon l'application, la tension présente à l'entrée peut

être une tension dangereuse (> 33 V). Les tensions exis-

tant à la sortie et au raccordement d'alimentation sont

des très basses tensions (ELV). Une isolation galva-

nique sûre existe entre toutes les connexions.

Prenez des mesures contre les décharges

électrostatiques avant d'ouvrir le couvercle frontal !

L'encliquetage ou le raccordement de lignes en

atmosphère explosible n'est autorisé qu'hors tension !

1Entrée 1 A / 5 A

2Commutateurs DIP

3LED de diagnostic

4Capot transparent

5Sortie signaux normalisés

6Tension d'alimentation

7Possibilité de raccordement

pour connecteurs de profilé

Current measuring transducer up to 5 A

MACX MCR-SL-CAC-5-I

1. Safety regulations

• Install the device in a housing.

1.1. Installation instructions

• The device is ideal for installation in potentially explosive areas

of zone 2.

• Installation, operation and maintenance may be carried out only

by qualified electricians. Follow the specified installation inst-

ructions. The applicable specifications and safety directives (in-

cluding the national safety directives), as well as the general

technical regulations must be observed during installation and

operation. The technical data should be taken from the pa-

ckaging instructions and the certificates (conformity assess-

ment, other possible approvals).

• Opening the device or making changes to it is not permitted. Do

not repair the device yourself, but replace it with an equivalent

device. Repairs may be carried out only by the manufacturer.

The manufacturer is not liable for any damage due to violation

of the prescribed regulations.

• The IP20 degree of protection (EN 60529) of the device is inten-

ded for a clean and dry environment. Do not subject the device

to any load that exceeds the prescribed limits.

• The device is not designed for use in environments with danger

of dust explosions.

1.2. Installation in Ex-area (zone 2)

• Observe the specified conditions for use in potentially explosive

areas. The device should be installed in a housing (control box

or distributor box) that fulfills the requirements according to EN

60079-0 and EN 60079-15 as well as at least those according

to the IP54 (EN 60529) degree of protection.

• When installing and connecting the supply and signal circuits,

observe the requirements of EN 60079-14. Only devices which

are designed for operation in Ex zone 2 and are suitable for the

conditions at the installation location may be connected to the

circuits in the Ex zone.

• Snapping it onto or off the T connector, or connecting and dis-

connecting cables in zone 2 is permissible only when the power

is switched off.

• The device should be switched off and immediately removed

from the Ex area if it is damaged, has been overloaded, has

been stored incorrectly or is malfunctioning.

• You can download the latest documents from

www.phoenixcontact.com.

2. Short description

The current transducers MACX MCR-SL-CAC-5-I convert

sinusoidal AC currents of 1 A and 5 A into standard analog

signals of 0...20 mA or 4...20 mA. The DIP switches accessible

on the top side of the housing allow the input and output currents

to be configured.

The current measuring transducer MACX MCR-SL-CAC-5-I has

a supply voltage range from 19.2...30 V DC.

3. Notes on connection

3.1. Device connections and operating elements (Fig. 1):

3.2. Installation

The assignment of the connecting terminal blocks is shown in Fig. 2.

The device can be snapped onto all 35 mm DIN rails correspon-

ding to EN 60715.

3.3. Voltage supply via the connecting terminals

The voltage of the current measuring transducer is connected at

the connecting terminals 1.1, 1.2, 1.3, 1.4 (Fig. 2).

The " " symbol printed on the device means:

Adhere to the installation instructions, else the intended

protection might be compromised!

• In close proximity to the device, designate a switch/cir-

cuit breaker as disconnecting device for the device.

• Include an overcurrent unit (≤ 16 A) in the installation.

• For maintenance tasks, separate the device from all ac-

tive energy sources.

• Make sure that the device has been de-energized befo-

re configuring settings by means of the DIP switch.

• If the device is not used as described in the documentati-

on, the intended protection can be negatively affected.

• Thanks to its housing, the device has basic insulation to

the neighboring devices, for 300 V

eff

. If several devices

are installed next to each other, this has to be taken into

account, and additional insulation has to be installed if

necessary! If the neighboring device is equipped with

basic insulation, no additional insulation is necessary.

• The voltage present at the input could be a dangerous

voltage (> 33 V), depending on the application. The volt-

ages present at the output and supply are extra-low volt-

ages (ELV). All connections are safely electrically isolat-

ed from each other.

Implement appropriate safety measures against

electrostatic discharge before opening the front cover.

Cables may only be snapped on and connected in

potentially explosive areas when the power is

disconnected.

1Input 1 A / 5 A

2DIP switch

3Diagnostic LEDs

4Transparent cover

5Standard output signals

6Supply voltage

7Connection option for DIN

rail connectors

ENGLISHFRANÇAISITALIANO ESPAÑOL DEUTSCH

ixcontact.com

Serial No. XXXXXXXX

1A 5A NC

4.4

4.3

4.2

4.1

ON OFF

MACX MCR-

ERR

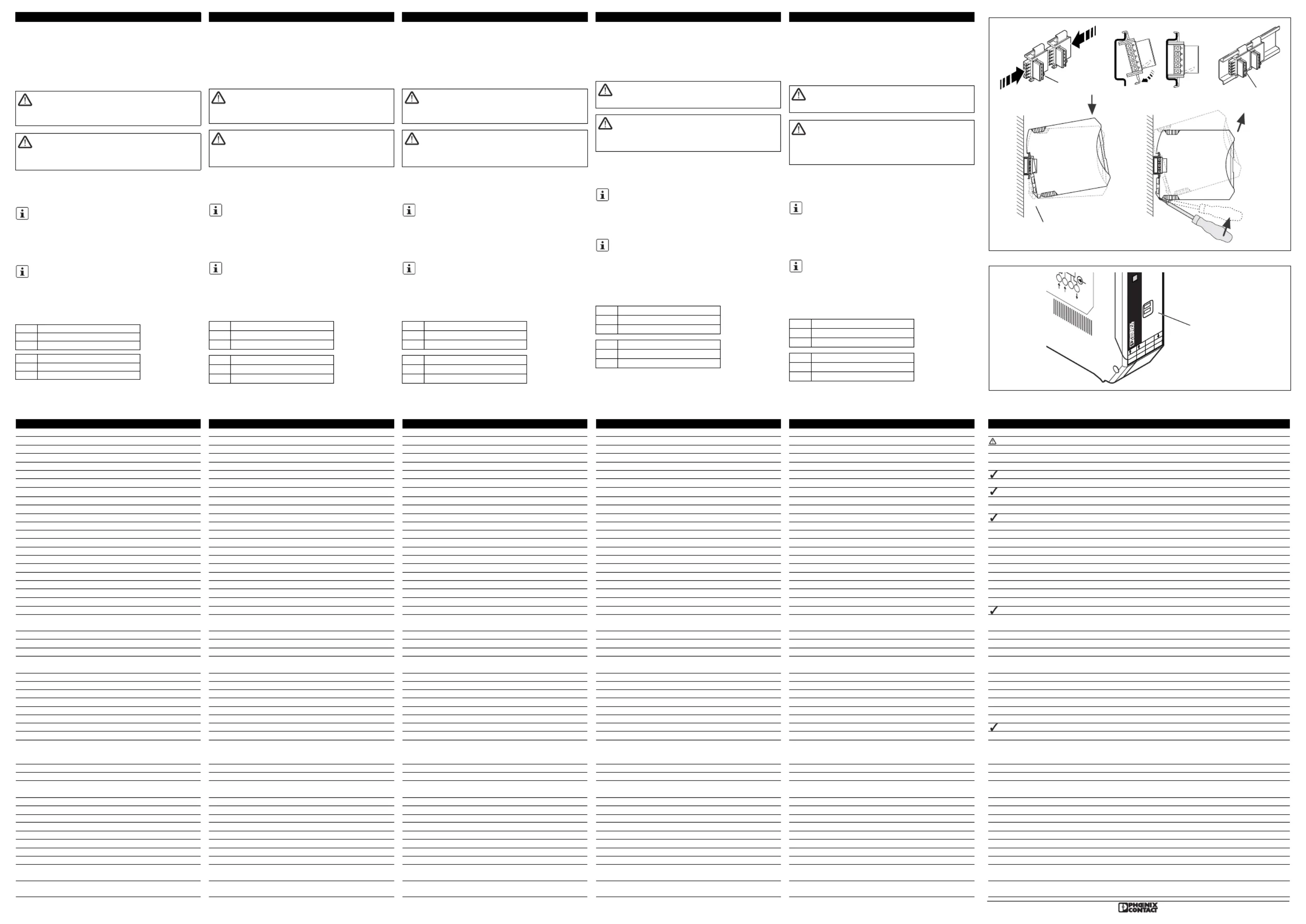

Abb./Fig. 4

Abb./Fig. 3

D E

TBUS…

3.4. Spannungsversorgung mittels Tragschienen-Connector

Der Strommessumformer verfügt zusätzlich über die Möglichkeit,

die Spannungsversorgung über den Tragschienen-Connector

ME 22,5 TBUS (Art.-Nr.: 2707437) vorzunehmen.

Bei Einsatz von Tragschienen-Connectoren TBUS legen Sie

diese zur Brückung der Spannungsversorgung zuerst in die

Tragschiene ein (Abb.3).

Einspeisung über das MACX MCR-SL-CAC-5-I-Modul

Bei einer Gesamtstromaufnahme der angereihten Module bis 1 A

kann die Einspeisung direkt an den Anschlussklemmen eines

Modules erfolgen.

Wir empfehlen, eine 1,25 A-Sicherung vorzuschalten.

Einspeisung mittels Systemstromversorgung

Die Systemstromversorgung mit 1,5 A-Ausgangsstrom

kontaktiert den Tragschienen-Connector mit der

Versorgungsspannung und ermöglicht damit die Versorgung von

mehreren Modulen aus dem Netz.

Hierzu benötigen Sie zusätzlich Tragschienen-

Connectoren ME 17,5 TBUS (Art.-Nr. 2709561, 2 Stück je

Systemstromversorgung).

4. Konfiguration

Die gewünschte Eingangs-/Ausgangssignalkonfiguration wird

mit Hilfe der DIP-Schalter

2 gewählt (Abb. 4).

Beachten Sie in diesem Fall unbedingt die

Aufrastrichtung von Gerät und Tragschienen-

Connector: Rastfuß 8 unten und Steckerteil 9 links!

Schließen Sie niemals die Versorgungsspannung

direkt an den Tragschienen-Connector an!

Die Ausspeisung von Energie aus dem

Tragschienen-Connector oder einzelnen Geräten ist

nicht erlaubt!

DIP 1 Eingangsstrom (Input)

OFF 1 A

ON 5 A

DIP 2 Ausgangsstrom (Output)

OFF 0...20 mA

ON 4...20 mA

3.4. Alimentación de corriente mediante conector a carril

El convertidor de corriente dispone adicionalmente de la

posibilidad de realizar la alimentación de corriente a través del

conector a carril ME 22,5 TBUS (código: 2707437).

Para emplear los conectores a carril TBUS, en primer lugar se

deben encajar sobre el carril para puentear la alimentación de

corriente (Fig.3).

Alimentación a través del módulo MACX MCR-SL-CAC-5-I

Para una absorción de corriente total de los módulos dispuestos

hasta 1 A se puede realizar la alimentación directamente en los

bornes de conexión de un módulo MACX MCR-SL-CAC-5-I.

Se recomienda la conexión previa de un fusible de 1,25 A.

Alimentación mediante fuente de alimentación del sistema

La fuente de alimentación del sistema con una corriente de salida

de 1,5 A contacta el conector a carril con la tensión de

alimentación y facilita de este modo la alimentación de varios

módulos desde la red.

Para eso, se necesitan conectores a carril adicionales ME

17,5 TBUS (código 2709561, 2 unidades por fuente de

alimentación).

4. Configuración

La configuración de señales de entrada/salida deseada se elige

con ayuda de los selectores DIP

2 (Fig. 4).

En este caso es imprescindible tener en cuenta la

dirección del encaje del aparato y del conector para

carriles: ¡Pie de encaje 8 abajo y parte enchufable 9

a la izquierda!

¡No conecte en ningún caso la tensión de

alimentación directamente al conector a carril!

¡No está autorizada la desalimentación de energía

del conector a carril o de módulos individuales!

DIP 1 Corriente de entrada (Input)

OFF 1 A

ON 5 A

DIP 2 Corriente de salida (Output)

OFF 0...20 mA

ON 4...20 mA

3.4. Tension d'alimentation via le connecteur de profilé

Le convertisseur de courant dispose en plus de la possibilité de

réaliser la tension d'alimentation via le connecteur de profilé

ME 22,5 TBUS (réf. : 2707437).

En cas d'utilisation de connecteurs de profilé TBUS, mettez-les

d'abord dans le profilé (fig. 3) pour le pontage de la tension

d'alimentation.

Alimentation via le module MACX MCR-SL-CAC-5-I

Jusqu'à une consommation totale de courant de 1 A des modules

juxtaposés, l'alimentation peut s'effectuer directement sur les

blocs de jonction d'un module .

Nous recommandons de prévoir un fusible de 1,25 A en

amont.

Alimentation via l'alimentation du système

L'alimentation du système dont le courant de sortie est de 1,5 A

établit le contact avec le connecteur de profilé à la tension

d'alimentation et permet ainsi d'alimenter plusieurs modules du

réseau.

Vous avez besoin pour cela des connecteurs de profilé

supplémentaires ME 17,5 TBUS (réf. 2709561, 2 ex. par

alimentation système).

4. Configuration

La configuration souhaitée du signal d'entrée et de sortie est

sélectionnée à l'aide du commutateur DIP

2 (fig. 4).

Dans ce cas, respecter impérativement le sens

d’encliquetage du appareil et du connecteur sur rail :

Pied encliquetable en bas et élément enfichable 8 9

à gauche!

Ne jamais raccorder la tension d'alimentation

directement sur le connecteur de profilé !

L'alimentation à partir du connecteur de profilé ou

des différents appareils individuels est interdite !

DIP 1 Intensité d'entrée (Input)

OFF 1 A

ON 5 A

DIP 2 Courant de sortie (Output)

OFF 0 à 20 mA

ON 4 à 20 mA

3.4. Voltage supply via DIN rail connector

The current measuring transducer also has the option of

supplying power via the DIN rail connector ME 22,5 TBUS (Order

No.: 2707437).

When using TBUS DIN rail connectors, insert these in the DIN rail

first for bridging the power supply.

Feeding via the MACX MCR-SL-CAC-5-I module

Where the total current consumption of the aligned modules does

not exceed 1 A, the power can be fed in directly at the connecting

terminal blocks of a module.

We recommend connecting a 1.25 A fuse upstream.

Feeding via system power supply unit

System power supply unit with 1.5 A output current contacts the

DIN rail connector with the supply voltage, allowing several

modules to be supplied from the mains.

For this, you will need additional DIN rail connectors

ME 17,5 TBUS (Order No. 2709561, 2 for every system

power supply).

4. Configuration

The desired input/output signal configuration is selected with the

help of DIP switches

2 (Fig. 4).

Please also pay particular attention to the direction

of device and DIN rail connector when snapping into

position: Snap-on foot 8 below and plug 9 left!

Never connect the supply voltage directly to the DIN

rail connector.

It is not permitted to draw power from the DIN rail

connector or from individual modules.

DIP 1 Input current (Input)

OFF 1 A

ON 5 A

DIP 2 Output current (Output)

OFF 0...20 mA

ON 4...20 mA

3.4. Alimentazione di tensione mediante connettore

per guide di montaggio

Con il convertitore di corrente è possibile anche effettuare l'ali-

mentazione di tensione mediante connettore per guide di mon-

taggio ME 22,5 TBUS (codice: 2707437).

In caso di impiego del connettore per guide di montaggio TBUS,

per il ponticellamento dell'alimentazione di tensione inserire il

connettore prima sulla guida di montaggio (fig. 3).

Alimentazione mediante il modulo MACX MCR-SL-CAC-5-I

Per un assorbimento complessivo di corrente di tutti i moduli affian-

cati fino a 1 A, l'alimentazione può avvenire direttamente ai morset-

ti di connessione di un modulo MACX MCR-SL-CAC-5-I.

Si consiglia di installare a monte un fusibile da 1,25 A.

Alimentazione mediante alimentazione di sistema

L'alimentazione di sistema con corrente di uscita di 1,5 A stabili-

sce il contatto con il connettore per guide di montaggio con la ten-

sione di alimentazione e permette in questo modo l'alimentazione

di più moduli della rete.

Per questa operazione sono necessari connettori aggiun-

tivi per guide di montaggio ME 17,5 TBUS (codice

2709561, 2 pz. per alimentazione del sistema).

4. Configurazione

La configurazione dei segnali in ingresso/uscita desiderata viene

scelta per mezzo di un DIP switch

2 (fig. 4).

In questo caso osservare assolutamente la direzione

di innesto di dispositivo e connettore per guide di

montaggio:

piedino di innesto 8 sotto e spina 9 a sinistra!

Non collegare mai la tensione di alimentazione diretta-

mente al connettore per le guide di montaggio!

Non è consentita l'alimentazione dell'energia dal con-

nettore per guide di montaggio o dai singoli dispositivi!

DIP 1 Corrente di ingresso (input)

OFF 1 A

ON 5 A

DIP 2 Corrente di uscita (output)

OFF 0...20 mA

ON 4...20 mA

Dati tecnici Datos técnicos Caractéristiques techniques Technical Data Technische Daten

Tipo con tensione nominale di alimentazione 24 V DC Tipo con tensión nominal de alimentación 24 V DC Typ avec tension nominale d'alimentation 24 V DC Type with nominal supply voltage 24 V DC Typ mit Versorgungsnennspannung 24 V DC

MACX MCR-SL-CAC-5-I

2810612

Ingresso Entrada Entrée Input Eingang CAT III (300 V gegen 6 / against 6 / contre 6 / contra 6 / verso 6)

Tensione d'ingresso Tensión de entrada Tension d'entrée Input voltage Eingangsspannung  300 V AC

Corrente d'ingresso configurabile Corriente de entrada configurable Courant d'entrée configurable Input current configurable Eingangsstrom konfigurierbar 0...1 / 0...5 A AC

Frequenza nominale Frecuencia nominal Fréquence nominale Nominal frequency Nennfrequenz 50 Hz

Forma segnale sinusoidale Forma de curva sinusoidal Forme de la courbe sinusoïdale Curve type sinusoidal Signalform sinusförmig

Impedenza di ingresso Impedancia de entrada Impédance d'entrée Input impedance Eingangsimpedanz < 50 mΩ

Principio di misura Misurazione valore efficace a 50 Hz Sistema de medición medición de valor efectivo para 50 Hz Principe de mesure mesure de la valeur effective réelle à 50 Hz Measuring principle r.m.s. measurement at 50 Hz Messprinzip Effektivwertmessung bei 50 Hz

Sovraccarico ammesso, permanente Capacidad de sobrecorriente, permanente Surintensité max. admissible, permanente Overload capacity, continuous Überstrombelastbarkeit, dauernd 2 X I

Sovraccarico transitorio (per 1 s) Capacidad de sobrecarga transitoria (pendant 1 s) Surcharge de choc admis. (pendant 1 s) Surge strength (for 1 s) Stoßüberlastbarkeit (für 1 s) 20 X I

Tipo di connessione morsetto a vite Tipo de conexión bornes de tornillo Type de raccordement bloc de jonction à vis Connection method screw terminal block Anschlussart Schraubklemme

Uscita Salida Sortie Output Ausgang

Segnale di uscita I

OUT

configurabile Señal de salida I

OUT

Signal de sortie I

OUT

configurable Output signal I

OUT

configurable Ausgangssignal I

OUT

konfigurierbar 0...20 mA / 4...20 mA

Segnale d'uscita max. Señal máx. de salida Signal de sortie max. Max. output signal max. Ausgangssignal 25 mA

Carico a 20 mA Carga para 20 mA Charge à 20 mA Load at 20 mA Bürde bei 20 mA < 500 Ω

Ripple a 500 Ω con 20 mA Ripple para 500 Ω a 20 mA [mV

] Ondulation pour 500 Ω à 20 mA [mV

] Ripple at 500 Ω on 20 mA [mV

] Ripple bei 500 Ω an 20 mA < 10 mV

Dati generali Datos generales Caractéristiques générales General data Allgemeine Daten

Range tensione di alimentazione U

(min./max.) Margen de tensión de alimentación U

(min./max.) Plage de tension d'alimentation U

(min./max.) Supply voltage range U

(min./max.) Versorgungsspannungsbereich U

(min./max.) 19,2...30 V DC

Tensione nominale di alimentazione Tensión nominal de alimentación Tension nominale d'alimentation Nominal supply voltage Versorgungsnennspannung 24 V DC (-20 % ...+25 %)

Corrente assorbita a U

= 24 V DC, I

OUT

= 20 mA Absorción de corriente para U

= 24 V DC, I

OUT

= 20 mA Courant absorbé à U

= 24 V DC, I

OUT

= 20 mA Current consumption at U

= 24 V DC, I

OUT

= 20 mA Stromaufnahme bei U

= 24 V DC, I

OUT

= 20 mA < 32 mA

Potenza assorbita a U

= 24 V DC, I

OUT

= 20 mA Absorción de potencia para U

= 24 V DC, I

OUT

= 20 mA Puissance absorbée à U

= 24 V DC, I

OUT

= 20 mA Power consumption at U

= 24 V DC, I

OUT

= 20 mA Leistungsaufnahme bei U

= 24 V DC, I

OUT

= 20 mA < 0,9 W

Protezione contro inversione polarità Protección contra inversión de polaridad Protection contre inversions de polarité Polarity protection Verpolschutz

Errore di trasmissione

dal valore limite in condizioni nominali

Error de transmisión

del valor final del margen bajo condiciones de régimen

Erreur de transmission

de la déviation max. de la plage aux conditions nominales

Transmission error

Of end of range value under nominal conditions

Übertragungsfehler

vom Bereichsendwert unter Nennbedingungen < 0,5 %

Coefficiente di temperatura max./tip. Coeficiente de temperatura máx./típ. Coefficient de température max./typ. Temperature coefficient max./typ. Temperaturkoeffizient max./typ. < 0,02 %/K / < 0,015 %/K

Frequenza limite ca. Frecuencia límite aprox. Fréquence limite env. Cut-off frequency approx. Grenzfrequenz ca. 3 Hz

Risposta al gradino (10...90 %) max./tip. Respuesta gradual (10...90 %) máx./típ. Réponse indicielle (10…90 %) max./typ. Step response (10...90%) max./typ. Sprungantwort (10...90 %) max./typ. 300 ms / 200 ms

Temperatura ambiente esercizio Margen de temperatura ambiente servicio Plage de température ambiante Service Ambient temperature range operation Umgebungstemperaturbereich Betrieb -20 °C … +65 °C, - 4 °F...149 °F

immagazzinamento almacenamiento Stockage storage Lagerung -40 °C … +85 °C, -40 °F...185 °F

Max. altezza di impiego s.l.m. Máxima altitud de uso sobre el nivel del mar Hauteur maximale d'utilisation au-dessus du niveau de la mer Max. altitude a.s.l. Maximale Einsatzhöhe über NN 2000 m

Umidità senza condensa Humedad del aire sin condensaciones Humidité sans condensation Humidity no condensation Luftfeuchtigkeit keine Betauung 10 … 95%

Grado di protezione Grado de protección Indice de protection Degree of protection Schutzart IP20

Dimensioni (L / H / P) Dimensiones (A / A / P) Dimensions (L / H / P) Dimensions (W / H / D) Abmessungen (B / H / T) (22,5 / 104 / 114,5) mm

Sezione del conduttore Sección de conductor Section de conducteur Conductor cross section Leiterquerschnitt 0,2...2,5 mm

(AWG 24-14)

Lunghezza di spelatura Longitud a desaislar Longueur à dénuder Stripping length Abisolierlänge 8 mm

Materiale custodia poliammide PA, verde Ejecución de la carcasa Poliamida PA, color verde Boîtier polyamide PA, vert Housing design Polyamide PA, green Ausführung des Gehäuses Polyamid PA, Farbe grün

Separazione sicura secondo EN 61010 Separación segura según EN 61010 Isolement sécurisé selon EN 61010 Safe isolation in acc. with EN 61010 Sichere Trennung nach EN 61010

- Tensione nominale di isolamento: - Tensión de aislam. de dimensionam. : - Tension d'isolement assignée : - Rated insulation voltage: - Bemessungsisolationsspannung:

ingresso / alimentazione (verso terra)

ingresso / uscita (verso terra)

entrada / alimentación (contra tierra)

entrada / salida (contra tierra)

entrée / alimentation (par rapport à la terre)

entrée / sortie (par rapport à la terre)

input / supply (to earth)

input / output (to earth)

Eingang/Versorgung (gegen Erde)

Eingang/Ausgang (gegen Erde)

300 V AC

- Categoria di sovratensione - Categoría de sobretensiones - Catégorie de surtension - Surge voltage category - Überspannungskategorie II

- Grado di inquinamento - Grado de suciedad - Degré de pollution - Contamination class - Verschmutzungsgrad 2

Tensione di prova ingresso / uscita Tensión de prueba entrada / salida Tension d'essai entrée / sortie Test voltage input / output Prüfspannung Eingang/Ausgang 4 kV, 50 Hz, 1 min.

uscita / alimentazione salida / alimentación sortie / alimentation output / supply Ausgang/Versorgung 1,5 kV, 50 Hz, 1 min.

Conformità / omologazioni Conformidad / Homologaciones Conformité / Homologations Conformity / approvals Konformität / Zulassungen c

ATEX: ATEX: ATEX : ATEX: ATEX: X II 3G Ex nA II T4 X

UL, USA / Canada: UL, EE.UU. / Canadá: UL, USA / Canada : UL, USA / Canada: UL, USA / Kanada: UL 508 Recognized

Conformità alla direttiva sulla bassa tensione Conformidad con la directriz de baja tensión Conformité à la directive basse tension Conformance with low voltage directive Konformität zur Niederspannungsrichtlinie 2006/95/EG

Conformità alla direttiva EMC Conformidad con la directriz CEM Conformité à la directive CEM Conformance with EMC guideline Konformität zur EMV-Richtlinie 2004/108/EG
