Side 1/4
Installation guide for :
- SPH-EVO950DAB-D7
- SPH-EVO950DAB-C-D7
Pre-assembled SPH-EVO950DAB unit with
Ducato installation kit and bracket
Interface
Depending on the kit, the interface may look different
Original dashboard setup
Remove the storage pockets
Cut the support bars in line with the dash Dashboard after cutting
Locate the two support bars left and right
in the dashboard
Pioneer installation manual - Fiat Ducato X290 SPH-EVO950DAB - v1.01
Fiat Ducato X290 - model year ’14 onwards

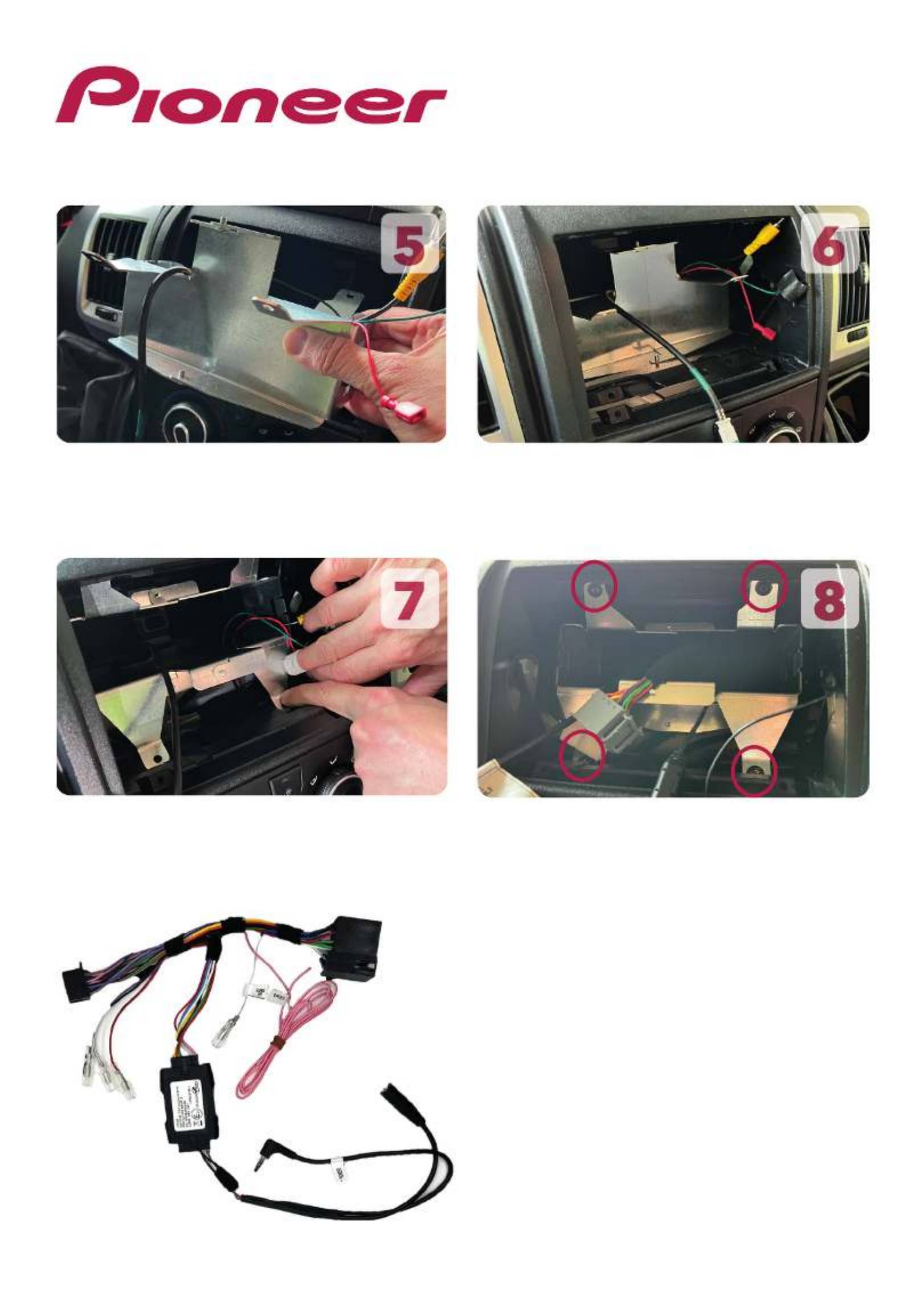

Open dash only
Slide the installation bracket in the dashboard
with the bottom side towards you
Make sure it sits deep enough in the
dashboard as shown
Tilt the bracket from the top 90 degrees
towards you
Secure the bracket on the 4 points indicated
1 - Connect to the vehicle main ISO cable
2 - Wired input for optional remote
(CD-ME300 or similar)
3 - Steering wheel control input - Connect to
backside of Pioneer head unit - Step 11
4 - Violet/White - Reverse gear input - Step 7/8
Red - Optional 12v ACC supply
Black - Optional GND supply
5 - Pioneer head unit main power connector
6 - Remote output for optional external ampli er
7 - Speed pulse wire - See step 9/10
Pioneer installation manual - Fiat Ducato X290 SPH-EVO950DAB - v1.01
1
2
3
4
5
6
7
