INSTALLATION MANUAL
Sprinter W907/910 RADIO PREPARATION
Model:
Year:

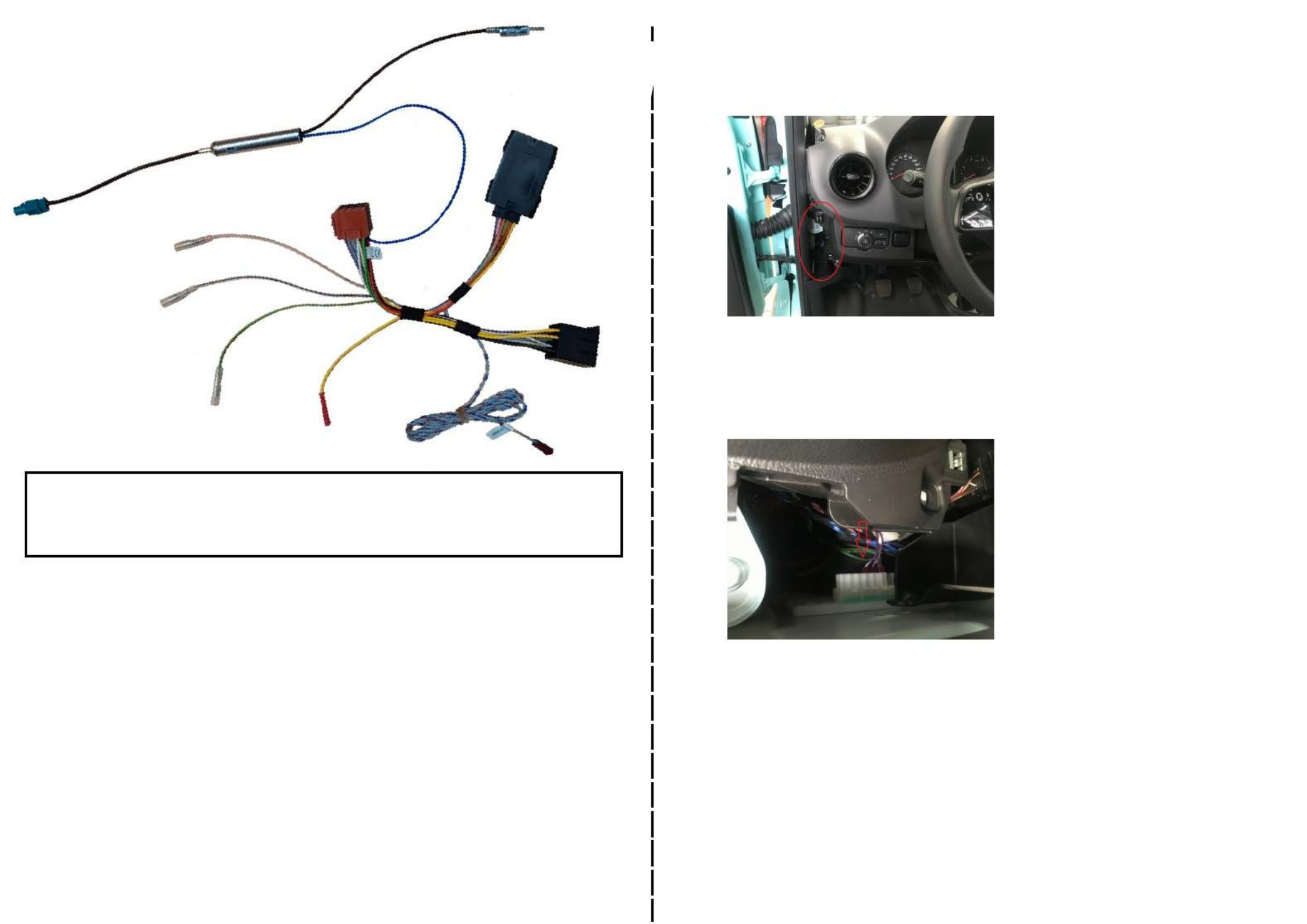

Kit content:
05/2023 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.
All installaon work must be performed by a quali ed professional installer only.
The manufacturer / dealer is not liable for any kind of incidental or indirect damages.
Customer code:
CA-R-MER.006AE
CANBUS services interface
wiring harness
antenna adapter
1
2
3
4
Remove the plas c panel circled in Red.
Connect the connector n.3 as indicated in the picture.
2
3
4
1
5A
5B
5C
6
6A
6B
PLEASE NOTE:
Connect cables number "1"; "5" and "6B" to the radio side as follows.
Connect cables number "2"; "3" and "6A" to the car side as follows.
1- To ISO CONNECTORS (black and red housings)
2-To CAR CONNECTOR
3-To CAR CANBUS-CONNECTOR
4-To E-CALL MUTE COMPATIBILITY
5-To SERVICES (if required); func ons are marked on the wires:
5A- Green - Parking
5B- Violet - Reverse
5C- Pink - Speed
6- PHANTOM POWER:
6A- To CAR ANTENNA-CONNECTOR
6B- To RADIO ANTENNA-CONNECTOR
