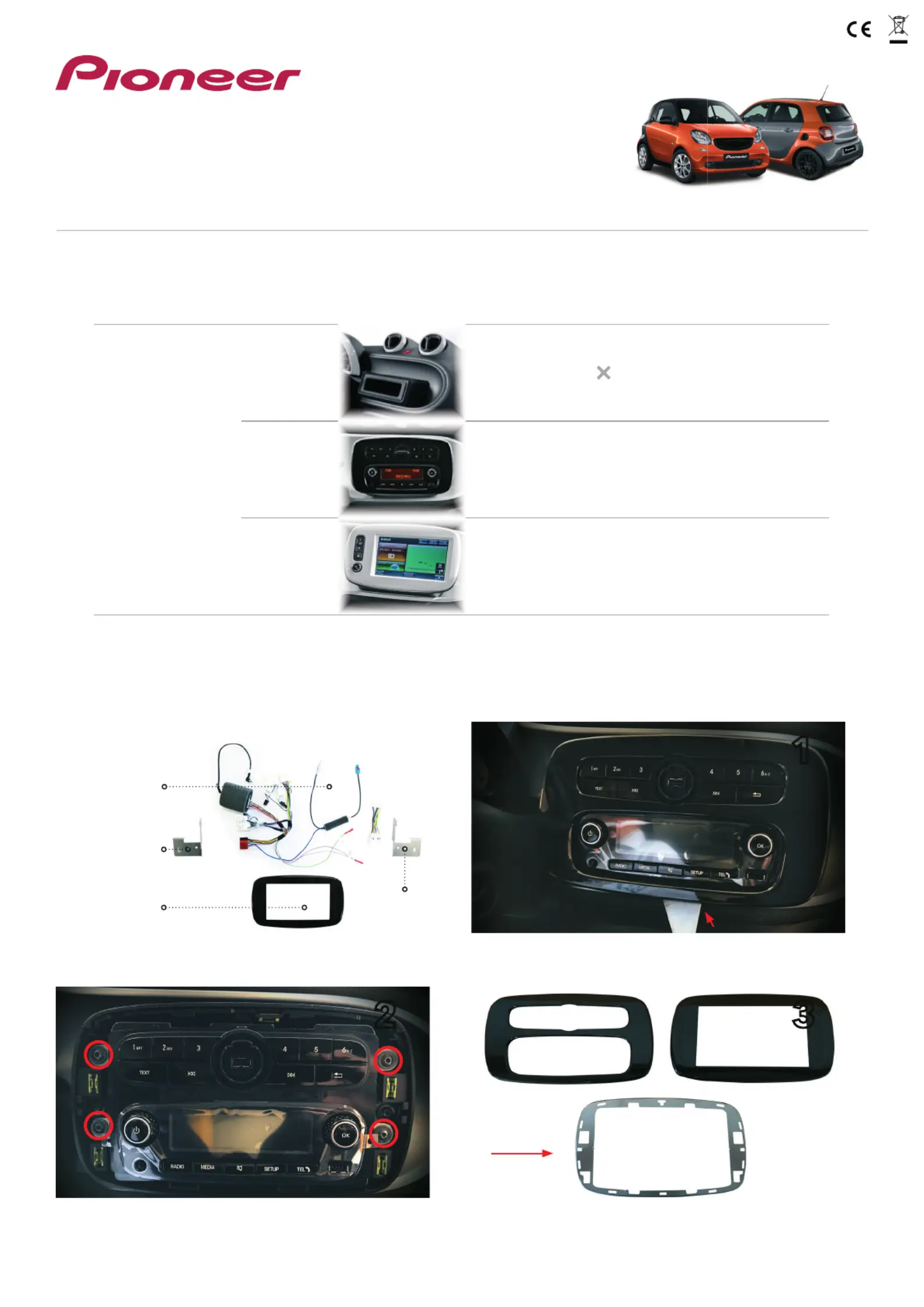

Installation manual / CA-HR-SMA-EVO.001(W) - Version 3.0Guide d’installation

Distributed by / Pioneer Europe NV | Haven 1087 - Keetberglaan 1, 9120 Melsele (Belgium / )Distribué par Belgique

pioneer-car.eu

Remove the trim frame using a trim removal tool

Retirez le cadre à l’aide d’une outil dédié

Separate the chrome trim from the original frame

Séparez les 2 cadres en gardant le cadre chromé

Remove the original radio

Retirez la radio d’origne

CA-HR-SMA-EVO.001(W)

INSTALLATION KIT FOR SPH-EVO62DAB-SMAB/(-W)

Smart Forfour (W453) / Fortwo (C453/A453)

EN - Installation Manual | FR - Guide d’installation

Right bracket

Crochet droit

Model &

Construction Year

(1)

Modèle &

Année de construction

(1)

Original Radio

Radio Origine

Original USB

Adaptor

Adaptateur

USB Origine

Audio Adaptor

Adaptateur Audio

Recovery

Original

Camera

Récupération

caméra origine

Fascia

Adaptor

Adaptateur

faisceau

ForTwo C453 Coupe

2012 - 2019

ForTwo A453 Cabrio

2012 - 2019

ForFour W453

2012 - 2016

ForTwo EQ

(4)

2016 - ...

ForFour EQ

(4)

2016 - ...

Without Radio

Sans Radio

CA-IW-UNI.001V

(No Original

Camera)

Pas de caméra

d’origine

Smart

A4536801400

A4536802003

1-DIN

Autoradio

CA-IW-UNI.001V

Audio JBL:

CA-SS-SMA.001

(No Original

Camera)

Pas de caméra

d’origine

---

Display

(3)

Écran

(3)

CA-IW-SMA.001V

Audio JBL:

CA-SS-SMA.001

CA-BC-6V.001

Smart

A4536801400

A4536802003

EN: (1) The construction years are given as an indication and may vary depending on the model and the production sites. (2) The SPH-EVO multimedia system covers a large number of vehicles. Manufacturers are

constantly changing vehicles (software / mechanics), so it is possible that some vehicles are not compatible with the Pioneer system. (3) Smart EQ Display functions are not available on SPH-EVO62DAB-SMAB / -SMAW.

(4) In case of display audio: EQ features will only be visible on display between cluster.

FR: (1) Les années de construction sont données à titre indicatif et peuvent varier en fonction du modèle et des sites de production. (2) Le système multimédia SPH-EVO couvre un grand nombre de véhicules. Les

fabricants changent constamment de véhicules (logiciels / mécanique), il est donc possible que certains véhicules ne soient pas compatibles avec le système Pioneer. (3) Les fonctions Smart EQ Display ne sont pas

disponibles sur le SPH-EVO62DAB-SMAB / -SMAW. (4) En cas d’affichage audio: les fonctions d’égalisation ne seront visibles à l’écran qu’entre les grappes.

Interface

Left bracket

Crochet gauche

Dashboard cover

Couverture de tableau de bord

Installation manual / CA-HR-SMA-EVO.001(W) - Version 3.0Guide d’installation

Distributed by / Pioneer Europe NV | Haven 1087 - Keetberglaan 1, 9120 Melsele (Belgium / )Distribué par Belgique

pioneer-car.eu

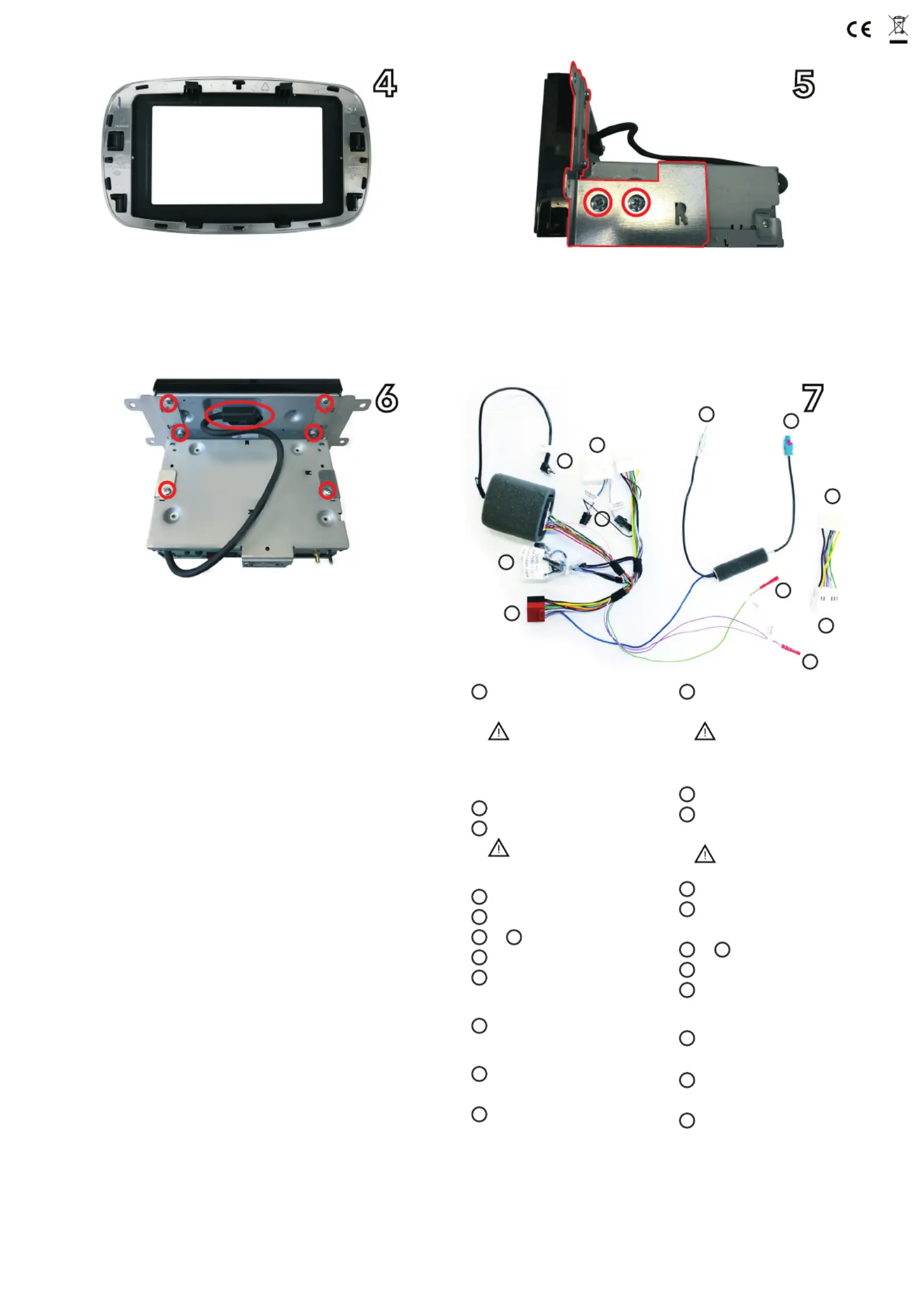

Attach the Pioneer screen to the brackets and connect the cable

Attachez l’écran sur les supports et connectez le cable du boitier

vers l’écran

Steering wheel control to

SPH unit backside

In order to prevent ESD

damage the W/R jack

must be connected

before any connection

to the car side

To vehicle connector

Interface setup connector

Selection between original

radio with or without

touchscreen

Pioneer FM input

Vehicle antenna connector

(*)

To vehicle connector

(*)

To radio PARKING signal

(green wire on power cable from

Pioneer

To radio REVERSE signal

(purple wire on power cable from

Pioneer)

To Pioneer ISO power

connector

To reverse camera

connector

(**)

(*) only required when car has original

touchscreen

(**) Only for vehicle with OEM back-

up camera CA-BC-6V.001 (required

optionally)

Commande du volant vers

l’unité SPH à l’arrière

Afin d’éviter d’endommager les

décharges électrostatiques, la prise

W / R doit être connectée avant

toute connexion côté voiture

Au connecteur de véhicule

Connecteur de configuration

d’interface

Sélection entre radio d’origine avec

ou sans écran tactile

Entrée FM Pioneer

Connecteur d’antenne de

véhicule

(*)

Au connecteur de véhicule

(*)

Vers le signal radio PARKING

(fil vert sur le câble d’alimentation de

Pioneer)

Pour renvoyer le signal radio

(fil violet sur le câble d’alimentation de

Pioneer)

Vers connecteur

d’alimentation ISO Pioneer

Vers connecteur de caméra de

recul

( **)

(*) Nécessaire uniquement lorsque la voiture

est équipée d’un écran tactile d’origine

(**) Seulement pour véhicule avec caméra

de recul OEM CA-BC-6V.001 (obligatoire en

option)

Put the chrome trim on the Pioneer frame

Mettez le cadre chromé sur le kit Pioneer

Mount the metal side brackets to the Pioneer body

Fixez les supports en acier (côté gauche & côté droite) du boitier Pioneer
