TS-h1886XU-RP
Guide de l'utilisateur
Version du document: 1
26/10/2020
Table des matières
1. Préface
À propos de ce Guide...................................................................................................................................3
Audience.......................................................................................................................................................3
Conventions des documents........................................................................................................................ 3
2. Présentation produit
À propos du TS-h1886XU-RP...................................................................................................................... 4
Spécifications matérielles............................................................................................................................. 4
Contenu de la boîte...................................................................................................................................... 6
Composants..................................................................................................................................................7
Panneau avant......................................................................................................................................... 7
Panneau arrière........................................................................................................................................8
Interface réseau du panneau arrière........................................................................................................ 8
LED du panneau arrière...........................................................................................................................9
Carte du système................................................................................................................................... 10
Numérotation du lecteur......................................................................................................................... 11
Informations de sécurité..............................................................................................................................11
Configuration requise pour l'installation......................................................................................................13
Configurer le NAS.......................................................................................................................................13
3. Installation et configuration
Installation du matériel................................................................................................................................15

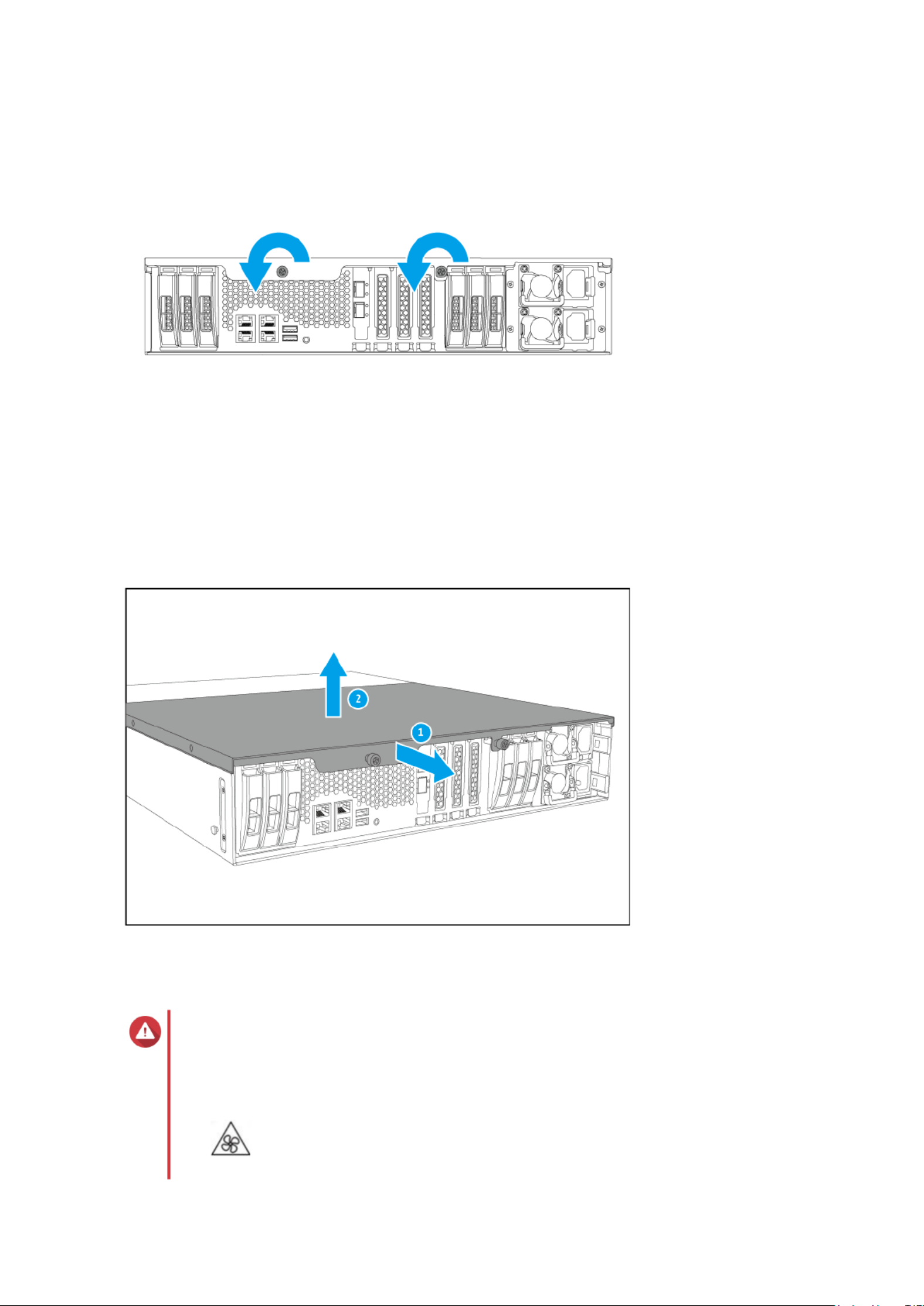

Retirer le capot du boîtier.......................................................................................................................15

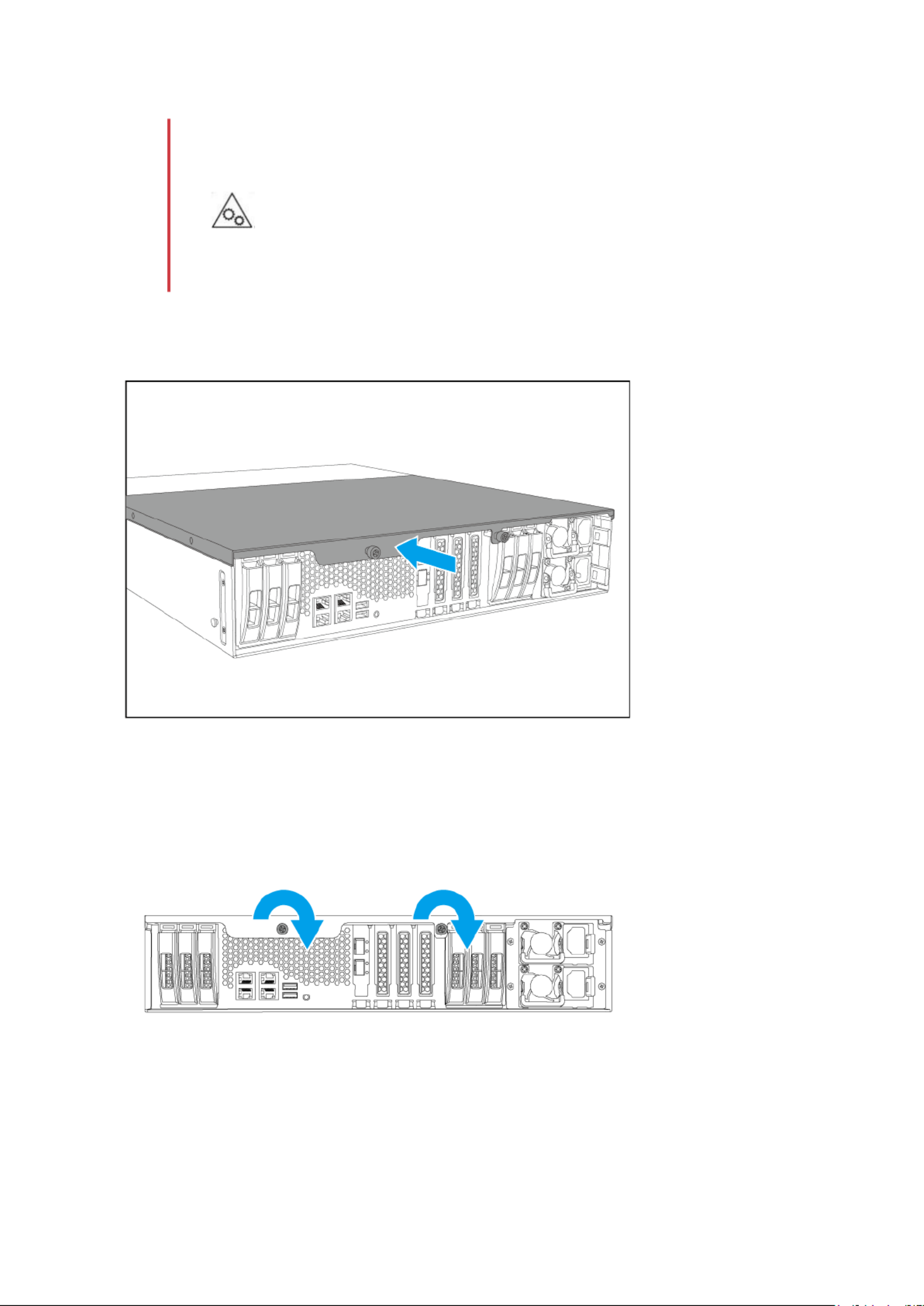

Fixer le capot du boîtier..........................................................................................................................16

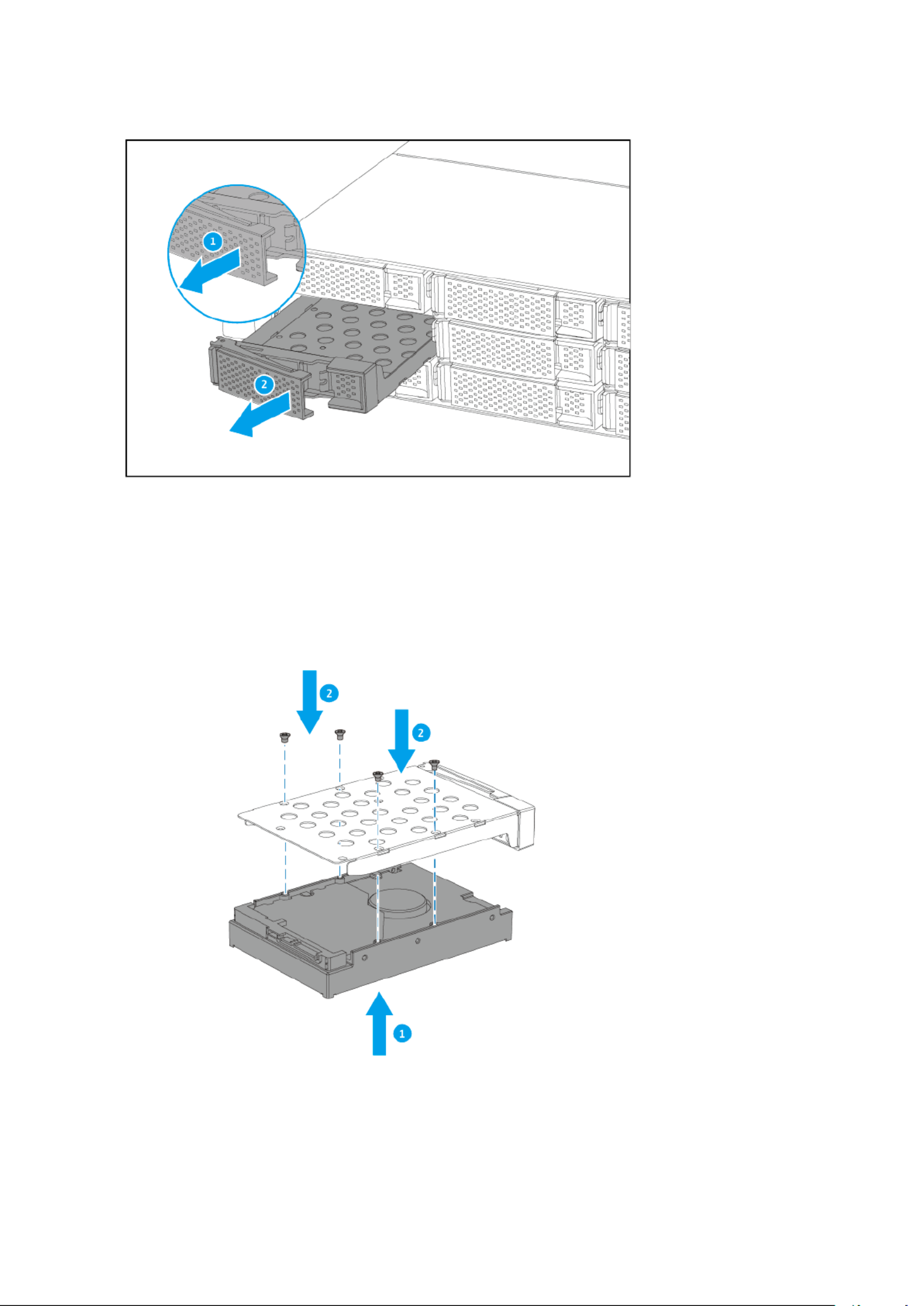

Installation du lecteur..............................................................................................................................18
Remplacer les modules mémoire...........................................................................................................24
Remplacer des cartes d'extension......................................................................................................... 26
Blocs d'alimentation redondants remplaçables à chaud........................................................................ 30
Kit de rails...............................................................................................................................................31
Installation des unités d'extension..........................................................................................................31
Installation de QuTS hero...........................................................................................................................35
Installation de QuTS hero à l’aide de Qfinder Pro..................................................................................36
Installation de QuTS hero à l’aide de la clé de cloud............................................................................. 38
4. Opérations de base
Bouton Alimentation....................................................................................................................................41
Bouton Réinitialiser.....................................................................................................................................42
LED.............................................................................................................................................................42
Alerte audio.................................................................................................................................................44
5. Migration du NAS
Configuration requise pour la migration des NAS.......................................................................................46
Modifications du statut et des paramètres après la migration du NAS....................................................... 46
Migrer un NAS............................................................................................................................................ 47
6. Dépannage
Le remplacement à chaud les disques en panne....................................................................................... 49
Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS...........................................................................49
cupération des disques sains retirés Involontairement.......................................................................... 50
Assistance et autres ressources.................................................................................................................50
Guide de l'utilisateur du TS-h1886XU-RP
1
1. Préface
À propos de ce Guide
Ce guide fournit des informations à propos de l’appareil et des instructions étape par étape sur l’installation
du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au
dépannage.
Audience
Ce document est destiné aux administrateurs de stockage. Ce guide assume que l’utilisateur possède les
connaissances et qu’il est qualifié pour installer, effectuer la maintenance et corriger les problèmes
impliquant les serveurs, les composants de serveur et les systèmes de stockage. Ce guide assume
également que l’utilisateur est formé pour identifier les dangers ; y compris les actions appropriées que
l’utilisateur doit effectuer pour empêcher des blessures corporelles ainsi que des détériorations de données
et de la propriété.
Conventions des documents
Symbole Description
Les remarques fournissent les paramètres de configuration par défaut et des
informations complémentaires.
Les remarques importantes fournissent des informations sur les paramètres de
configuration nécessaires et d'autres informations critiques.
Les conseils formulent des recommandations ou des méthodes alternatives
d’exécution de tâches ou de la configuration des paramètres.
Les avertissements fournissent des informations qui - si elles sont ignorées -
peuvent entraîner une perte potentielle, des blessures ou même la mort.
Guide de l'utilisateur du TS-h1886XU-RP
Préface 3
2. Présentation produit
Ce chapitre fournit des informations de base sur l’appareil QNAP.
À propos du TS-h1886XU-RP
Le TS-h1886XU-RP est un NAS professionnel monté en rack qui exécute le tout dernier système
d'exploitation QNAP sous ZFS de QuTS hero pour fournir des performances économiques et fiables de
classe serveur. Alimenté par des processeurs Intel® Xeon® D, le NAS est équipé de modules de mémoire
DDR4 quatre canaux avec Code correcteur d’erreur (ECC) de 32 Go extensibles jusqu’à 128 Go pour fournir
une fiabilité élevée des données pour les applications critiques. Équipé de ports Ethernet 10 Gigabit et de
quatre emplacements d’extension PCIe Gen 3, le NAS peut délivrer des transferts rapides de données et
prend en charge le RDMA/RoCE pour améliorer les performances et réduire l’utilisation du processeur. Le
TS-h1886XU-RP prend en charge jusqu’à 18 lecteurs de stockage, et l’intégrité des données est assurée
grâce à l’alimentation redondante de l’appareil.
Spécifications matérielles
Avertissement
Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à
un centre de service habilité de QNAP pour maintenance ou remplacement. Toute
tentative de réparation ou d’effectuer des procédures de maintenance sur le produit par
vous ou un tiers non habilité annule la garantie.
QNAP n’est pas responsable des dommages ou de la perte de données causés par des
modifications non autorisées et l’installation d’applications tierces non prises en charge.
Pour plus de détails, consultez les .Conditions de garantie de QNAP
Conseil
Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour
consulter les dernières spécifications, rendez-vous sur https://www.qnap.com.
N/P commande CPU Mémoire Alimentation
TS-h1886XU-RP-
D1622-32GB
Intel® Xeon® D-1622 128 Go Redondant
Composant TS-h1886XU-RP-D1622-32GB
Processeur
CPU Intel® Xeon® D-1622
Fréquence 4-core / 8-thread 2,60 GHz/turbo à 3,2 GHz
Architecture x86 64 bits
Moteur de chiffrement AES-NI
Mémoire
Mémoire pré-installée 32 Go de RAM : 2 x 16 Go DDR4 UDIMM ECC
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 4
Composant TS-h1886XU-RP-D1622-32GB
Interface
Boutons • Alimentation
• Réinitialiser
Dimensions
Facteur de forme 2U, montés en rack
Dimensions (H x L x P) 88,3 x 482 x 549,7 mm
(3,48 x 18,98 x 21,64 pouces)
Poids net 12,73 kg (28,06 livres)
Autres
Compatibilité des rails RAIL-B02
Remarque
Les kits de rails ne sont pas inclus dans le NAS et
doivent être achetés séparément. Pour plus de
détails, contactez un revendeur agréé ou consultez
http://shop.qnap.com.
Vous trouverez des informations sur l'installation
du kit de rails dans le guide d'installation inclus
dans la boîte du kit.
Bloc d'alimentation TS-h1886XU-RP : 2 x 550W, 100-240 VCA, 50/60 Hz
Batterie du système Batterie au lithium CR2032 (3 V, 225 mAh)
Niveau sonore 56,9 dB(A)
Remarque
Le niveau sonore a été testé à une position de témoin,
qui se trouve à un mètre du NAS. Le NAS de test
fonctionnait à faible vitesse avec le nombre maximal
de lecteurs installés.
Ventilateurs Système : 3 x ventilateurs de 60 mm, 12 V CC
Température de fonctionnement 0˚C à 40˚C (32˚F à 104˚F)
Humidité relative Humidité relative sans condensation : 5% à 95%
WBGT : 27˚C (80,6˚F)
Conseil
Pour obtenir une liste des modèles de disques et des cartes d'extension compatibles,
rendez-vous sur https://www.qnap.com/compatibility.
Contenu de la boîte
Élément Quantité
NAS TS-h1886XU-RP 1
Câble d'alimentation 2
Câble Ethernet 2 x 1GbE (Cat5e)
Vis pour disques 3,5 pouces 48
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 6

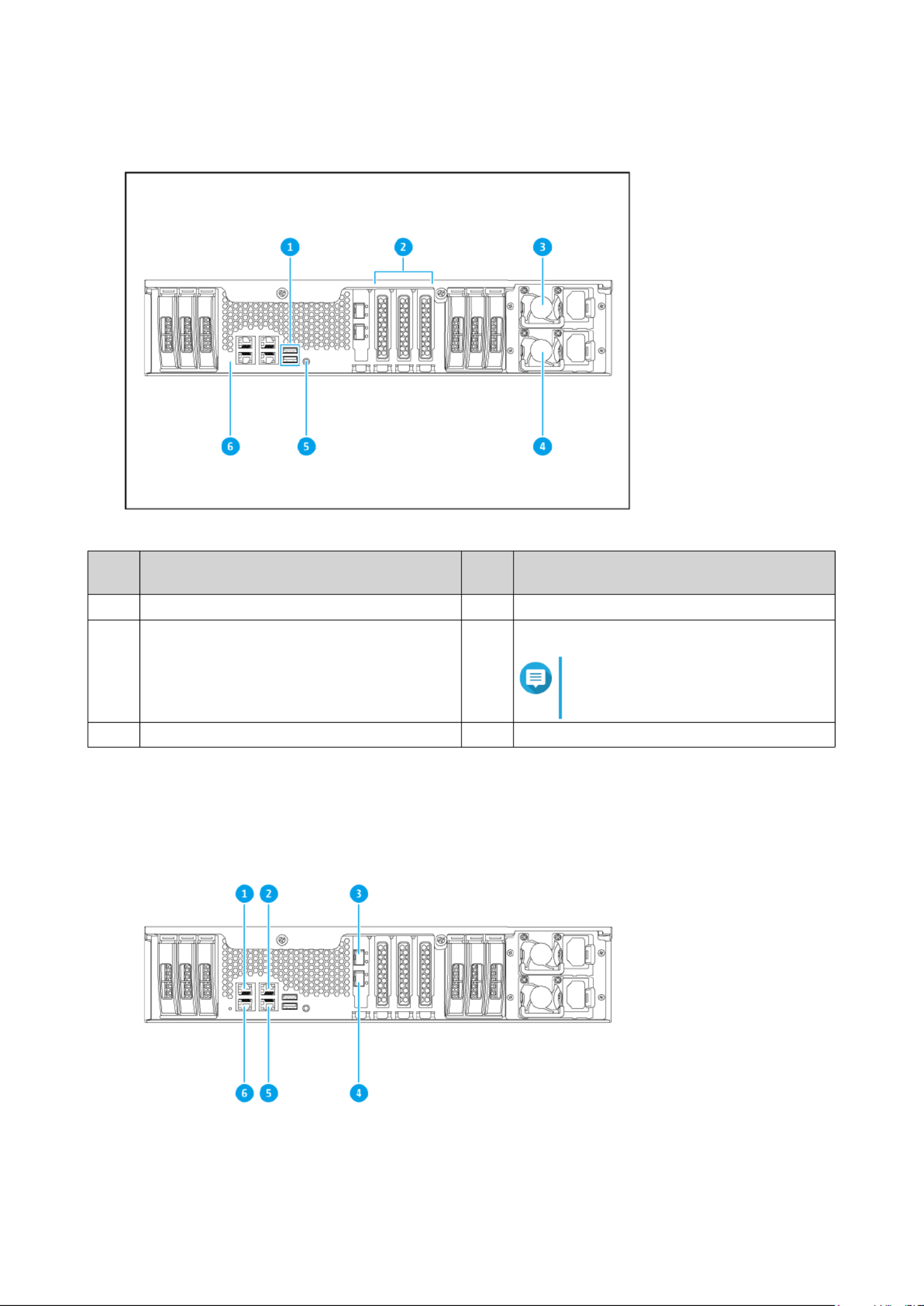

Panneau arrière
Num
éro
Composant Num
éro
Composant
1 Ports USB 3.2 Gen 1 de Type A 4 Bloc d'alimentation 2
2 Capots low-profile PCIe 5 Port d’outil
Remarque
Ce port est uniquement à des fins
d’ingénierie.
3 Bloc d'alimentation 1 6 Bouton Réinitialiser

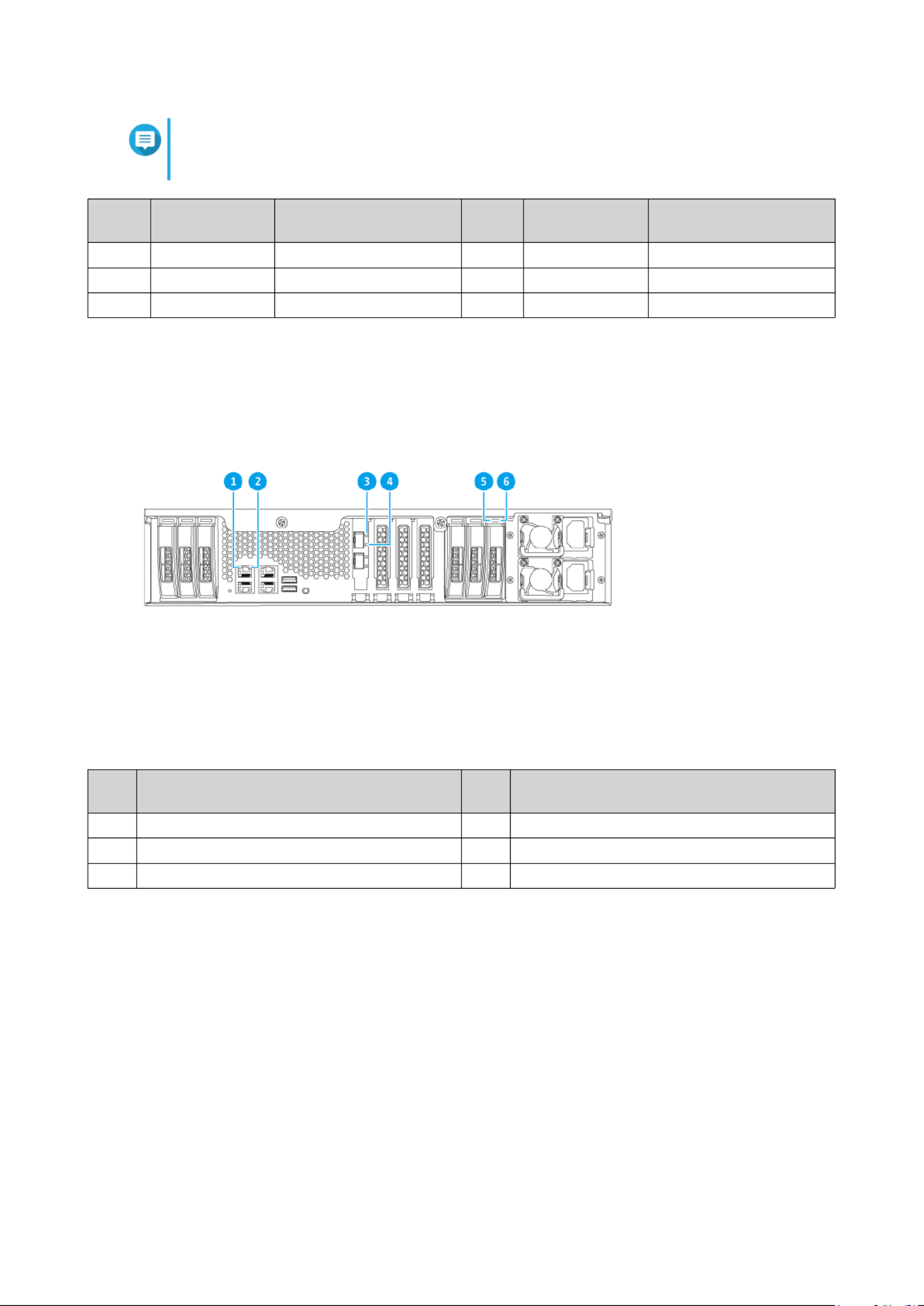

Interface réseau du panneau arrière
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 8
Remarque
Seuls les ports Ethernet Gigabit RJ45 prennent en charge les configurations Wake-On-
LAN.
Numér
o
Composant Caractéristiques Numér
o
Composant Caractéristiques
1 Port Ethernet 3 GbE RJ45 4 Port Ethernet 5 SFP+ 10 GbE
2 Port Ethernet 1 GbE RJ45 5 Port Ethernet 2 GbE RJ45
3 Port Ethernet 6 SFP+ 10 GbE 6 Port Ethernet 4 GbE RJ45
LED du panneau arrière
Num
éro
Composant Num
éro
Composant
1 LED de vitesse de l’Ethernet Gigabit 4 LED d’activité du 10 Gigabit Ethernet
2 LED d’activité de l’Ethernet Gigabit 5 LED d'état du disque
3 LED de vitesse du 10 Gigabit Ethernet 6 LED d'activité du disque
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 9
Carte du système
Num
éro
Composant Num
éro
Composant
1 Emplacement mémoire 1 5 Emplacement PCIe 4 (PCIe 3.0 x8)
Remarque
Une carte SmartNIC SFP+ 10GbE
est pré-installée dans cet
emplacement PCIe.
2 Emplacement mémoire 2 6 Emplacement PCIe 3 (PCIe 3.0 x4)
3 Emplacement mémoire 3 7 Emplacement PCIe 2 (PCIe 3.0 x8)
4 Emplacement mémoire 4 8 Emplacement PCIe 1 (PCIe 3.0 x4)
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 10
Numérotation du lecteur
Baies de lecteur 3,5 pouces sur le panneau avant
Baies de lecteur 2,5 pouces du panneau arrière
Informations de sécurité
Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement
ces instructions avant d’effectuer toute opération.
Instructions générales
L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un
verrou et d’une clé, ou tout autre moyen de sécurité.
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 11
Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les
restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un
accès physique à l’appareil.
Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les
autres composants internes du système aient refroidi avant de les toucher.
Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou
pour ne pas endommager les composants.
Alimentation
Afin de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le
cordon d'alimentation à une prise électrique correctement mise à la terre.
Les appareils équipés d’ une alimentation redondante peuvent avoir un ou plusieurs cordons reliés au
bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit déconnecter tous
les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système.
Batterie du système
Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants,
assurez-vous de remplacer la batterie existante par une batterie de même type.
Jetez correctement les batteries usagées conformément aux réglementations locales ou aux
instructions du fabricant de la batterie.
Pièces en mouvement
Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales de
ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation.
Composants en déplacement : Tenez les parties de votre corps à l’écart des autres composants en
mouvement.
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 12
9. Installez QuTS hero.
Pour plus de détails, consultez .Installation de QuTS hero
10. Connectez-vous à QuTS hero.
Guide de l'utilisateur du TS-h1886XU-RP
Présentation produit 14
3. Installation et configuration
Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du firmware.
Installation du matériel
Cette section fournit des informations sur l’installation des disques, les modules de mémoire, et les cartes
d'extension.
Retirer le capot du boîtier
Avertissement
Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager
les composants.
Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à
l’écart de pales de ventilateur en mouvement.
Autres composants en mouvement : Tenez vos mains et autres parties du corps à
l’écart des autres composants en mouvement.
1. Éteignez l’appareil.
2. branchez le cordon d'alimentation de la prise secteur.
3. branchez tous les câbles et les appareils externes.
4. Retirez le capot du boîtier.
a. Desserrez les vis.
Guide de l'utilisateur du TS-h1886XU-RP
Installation et configuration 15
b. Faites glisser le capot vers l’arrière.
c. Soulevez le capot et retirez-le du NAS.
Fixer le capot du boîtier
Avertissement
Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager
les composants.
Guide de l'utilisateur du TS-h1886XU-RP
Installation et configuration 16
Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à
l’écart de pales de ventilateur en mouvement.
Autres composants en mouvement : Tenez vos mains et autres parties du corps à
l’écart des autres composants en mouvement.
1. Placez le capot sur le NAS.
2. Faites glisser le capot vers l’avant.
3. Serrez les vis.
Guide de l'utilisateur du TS-h1886XU-RP
Installation et configuration 17
3. Installez un disque sur le plateau.
a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les
trous placés sur le bas du plateau.
b. Fixer les vis.
4. Chargez le plateau dans la baie.
a. Insérez le plateau dans la baie.
Guide de l'utilisateur du TS-h1886XU-RP
Installation et configuration 19


Produkt Specifikationer

Mærke: QNAP
Kategori: Server
Model: TS-h1886XU-RP

Har du brug for hjælp?

Hvis du har brug for hjælp til QNAP TS-h1886XU-RP stil et spørgsmål nedenfor, og andre brugere vil svare dig
