Gebruikershandleiding
De kleur en het uiterlijk kunnen afwijken, afhankelijk van het product.
Ook kunnen de specificaties zonder voorafgaand bericht worden
gewijzigd om de prestaties te verbeteren.
DM65E-BR DM75E-BR DM82E-BR DM82E-BM
2
Inhoudsopgave
Voordat u het product in gebruik
neemt
Auteursrecht 7
Veiligheidsvoorzorgen 8
Symbolen 8
Reiniging 8
Opslag 9
Elektriciteit en veiligheid 9
Installatie 10
Bediening 12
Veiligheidsinstructies bij het
omgaan met het scherm 15
Voorbereidingen

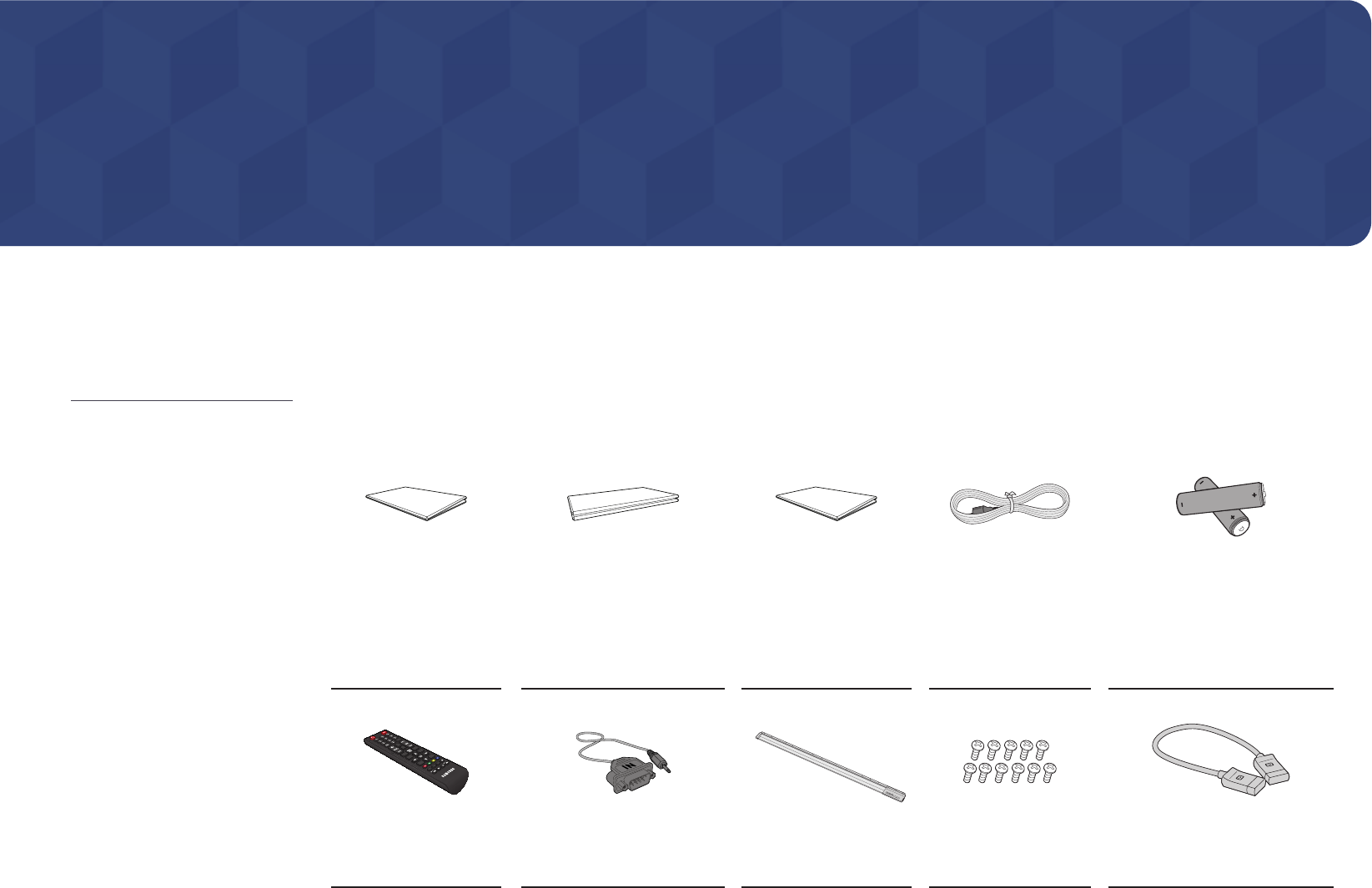

De componenten controleren 16
Componenten 16
Onderdelen 18
Configuratiescherm 18
Configuratiescherm 19
Externe sensor 21
Achterkant 22
Achterkant 23
Bedieningsbalk 24
De bedieningsbalk installeren 25
De aanraakfunctie gebruiken 26
Plug In Module (apart verkrijgbaar) 27
Antidiefstalslot 27
Logo 28
Afstandsbediening 29
Een IR-stereokabel aansluiten
(apart verkrijgbaar) 33
Voordat u het product installeert
(installatiehandleiding) 34
Ventilatie 34
Afmetingen 35
Installeren van de wandmontage 36
Voorbereiding voorafgaand aan installeren
wandmontage 36
Installeren van de wandmontage 36
Specificaties wandmontageset (VESA) 37
Afstandsbediening (RS232C) 38
Kabelaansluitingen 38
Aansluiting 41
Controlecodes 42
Een bronapparaat aansluiten en
gebruiken
Voordat u een apparaat aansluit 51
Controlepunten voordat u een apparaat aansluit
51
Aansluiten op een computer 51
Aansluiten met de D-SUB-kabel (analoog type) 51
Aansluiten met een DVI-kabel (digitaal type) 52
Aansluiten met een HDMI-DVI-kabel 52
Aansluiten met een HDMI-kabel 53
Aansluiten met een DP-kabel 53
Aansluiten op een videoapparaat 54
Aansluiten met de AV-kabel 54
Aansluiten met de componentkabel 54
Aansluiten met een HDMI-DVI-kabel 55
Aansluiten met een HDMI-kabel 56
Een audiosysteem aansluiten 56
De LAN-kabel aansluiten 57
De invoerbron wijzigen 58
Source 58
MDC gebruiken
Installatie/verwijdering MDC-programma 59
Installatie 59
Verwijderen 59
Verbinden met MDC 60
MDC gebruiken via RS-232C
(een norm voor seriële datacommunicatie) 60
MDC gebruiken via Ethernet 61
Startfunctie
Player 63
Een aangesloten apparaat
goedkeuren op de server 64
Network Channel 68
Local Channel 68
3
Inhoudsopgave
My Templates 68
Beschikbare functies op de pagina Player 69
Pagina Player, menu Settings 70
Wanneer er inhoud wordt uitgevoerd 72
Bestandsindelingen die compatibel zijn met
Player 74
Bestandsindelingen die compatibel zijn met
Videowall 79
Schedule 81
Beschikbare functies op de pagina Schedule 81
Template 83
Clone Product 86
ID Settings 87
Device ID 87
PC Connection Cable 87
Device ID Auto Set 87
Video Wall 88
Apply to 88
Video Wall 89
Network Status 90
Picture Mode 91
On/Off Timer 92
On Timer 92
Off Timer 93
Holiday Management 93
Ticker 94
More settings 94
URL Launcher 95
Schermaanpassing
Picture Mode 96
Backlight / Contrast / Brightness /
Sharpness / Colour / Tint (G/R) 97
Colour Temperature 98
White Balance 99
2 Point 99
10 Point 99
Gamma 100
Calibrated value 100
Advanced Settings 101
Dynamic Contrast 102
Black Tone 102
Flesh Tone 102
RGB Only Mode 102
Colour Space 102
Motion Lighting 102
Picture Options 103
Colour Tone 104
Digital Clean View 104
MPEG Noise Filter 104
HDMI Black Level 105
Film Mode 105
Motion Plus 106
Dynamic Backlight 106
Picture Size 107
Picture Size 107
Position 108
Zoom/Position 108
Resolution 109
Auto Adjustment 110
PC Screen Adjustment 110
Picture Off 111
Reset Picture 111
OnScreen Display
PIP 112
PIP-instellingen 112
Display Orientation 114
Onscreen Menu Orientation 114
Source Content Orientation 114
Aspect Ratio 114
Screen Protection 115
Auto Protection Time 115
Screen Burn Protection 115
Message Display 118
Source Info 118
No Signal Message 118
MDC Message 118
Download Status Message 118
4
Inhoudsopgave
Menu Language 119
Reset OnScreen Display 119
Het geluid aanpassen
Sound Mode 120
Sound Effect 121
Virtual Surround 121
Dialog Clarity 121
Equaliser 121
HDMI Sound 122
Sound on Video Call 122
Dolby Digital Comp 123
Speaker Settings 123
Sound Output 123
Auto Volume 124
Reset Sound 124
Network
Network Status 125
Network Settings 125
Network type 125
Netwerkinstellingen (bedraad) 126
Netwerk instellen (draadloos) 128
WPS(PBC) 130
Wi-Fi Direct 131
Multimedia Device Settings 131
Screen Mirroring 132
Screen Mirroring 132
Server Network Settings 132
Connect to server 132
MagicInfo Mode 132
Server Access 132
FTP Mode 132
Device Name 133
System
Accessibility 134
Menu Transparency 134
High Contrast 134
Enlarge 134
Setup 135
Eerste instellingen (System) 135
Touch Control 137
Touch Control Lock 137
Admin Menu Lock 137
Device to Control 137
Time 138
Clock Set 138
DST 138
Sleep Timer 138
Power On Delay 138
Auto Source Switching 139
Auto Source Switching 139
Primary Source Recovery 139
Primary Source 139
Secondary Source 139
Power Control 140
Auto Power On 140
PC module power 140
Max. Power Saving 140
Standby Control 141
Power Button 141
Network Standby 141
Eco Solution 142
Energy Saving 142
Eco Sensor 142
Screen Lamp Schedule 142
No Signal Power Off 143
Auto Power Off 143
Temperature Control 143
Device Manager 144
Keyboard Settings 144
Mouse Settings 145
Pointer Settings 146
Play via 147
Change PIN 147
5
Inhoudsopgave
Security 148
Safety Lock 148
Button Lock 148
USB Auto Play Lock 148
Mobile Connection Lock 148
General 149
Smart Security 149
BD Wise 150
Anynet+ (HDMI-CEC) 151
Foutoplossing voor Anynet+ 153
HDMI Hot Plug 155
DivX® Video On Demand 155
Game Mode 155
Reset System 156
Ondersteuning
Software Update 157
Update now 157
Auto update 157
Contact Samsung 157
Go to Home 158
Player 158
Schedule 158
Template 158
Clone Product 158
ID Settings 158
Video Wall 159
Network Status 159
Picture Mode 159
On/Off Timer 159
Ticker 159
More settings 159
Reset All 160
Foto's, video's en muziek afspelen
(media afspelen)
Lees het volgende voordat u de
functie voor het afspelen van media
gebruikt met een USB-apparaat 161
Een USB-apparaat gebruiken 163
Media afspelen vanaf een computer/mobiel
apparaat 164
Functies op de pagina met de lijst met media
165
Menu-items op de pagina met de lijst
met media 166
Beschikbare knoppen en functies
tijdens het afspelen van foto's 167
Beschikbare knoppen en functies
tijdens het afspelen van video 168
Beschikbare knoppen en functies
tijdens het afspelen van muziek 169
Ondersteunde bestandsindelingen voor
ondertiteling en het afspelen van media 170
Ondertiteling 170
Ondersteunde afbeeldingresoluties 170
Ondersteunde bestandsindelingen voor muziek
171
Ondersteunde video-indelingen 171
Problemen oplossen
Voordat u contact opneemt met een
Samsung-servicecentrum 173
Het product testen 173
De resolutie en frequentie controleren 173
Controleer het volgende 174
Vragen en antwoorden 181
Specifications
General 183
PowerSaver 185
Preset Timing Modes 186
6
Inhoudsopgave
Bijlage
Dienstverlening tegen betaling
(door klanten) 188
Geen productdefect 188
Productschade als gevolg van een
fout van de klant 188
Overig 188
WEEE 189
Correcte verwijdering van dit product
(elektrische & elektronische afvalapparatuur) 189
Correcte behandeling van een gebruikte
accu uit dit product 189
Een optimale beeldkwaliteit en het
voorkomen van scherminbranding 190
Optimale beeldkwaliteit 190
Het voorkomen van scherminbranding 190
Licentie 192
Terminologie 193
7
Voordat u het product in gebruik neemt
Auteursrecht
Wijzigingen voorbehouden.
© 2015 Samsung Electronics
Het auteursrecht op deze handleiding is eigendom van Samsung Electronics.
Gebruik of vermenigvuldiging van deze handleiding, geheel of gedeeltelijk, zonder toestemming van Samsung Electronics niet toegestaan.
Microsoft, Windows zijn wettig gedeponeerde handelsmerken van Microsoft Corporation.
VESA, DPM en DDC zijn wettig gedeponeerde handelsmerken van de Video Electronics Standards Association.
Alle andere genoemde handelsmerken zijn eigendom van de desbetreffende bedrijven.
•In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:
-(a) Er wordt op uw verzoek een engineer gestuurd, maar het product is niet defect.
(wanneer u deze gebruikershandleiding niet hebt gelezen).
-(b) U brengt het apparaat naar een reparatiecentrum, maar het product is niet defect.
(wanneer u deze gebruikershandleiding niet hebt gelezen).
•U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt
uitgevoerd.
Hoofdstuk 01
8

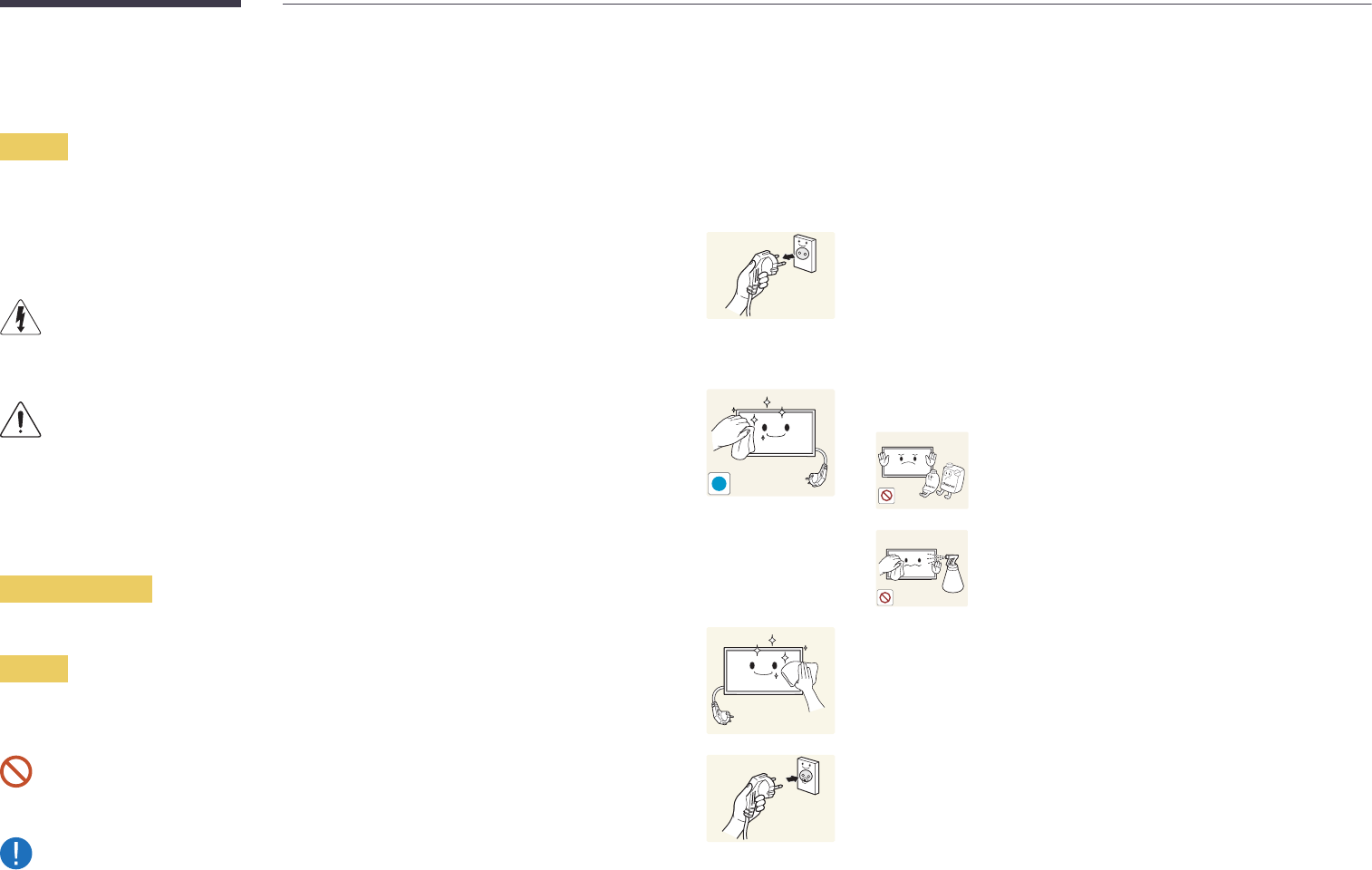

Veiligheidsvoorzorgen
Let op
GEVAAR VOOR ELEKTRISCHE SCHOK - NIET OPENEN
Let op : OM DE KANS OP EEN ELEKTRISCHE SCHOK TE VERKLEINEN MAG U HET PANEEL NIET
VERWIJDEREN. (OF DE ACHTERZIJDE)
BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN.
LAAT REPARATIE EN ONDERHOUD OVER AAN GEKWALIFICEERD PERSONEEL.
Dit symbool wil zeggen dat er hoogspanning aanwezig is binnenin.
Het is gevaarlijk om onderdelen binnen in het product aan te raken.
Dit symbool wil zeggen dat er belangrijke documentatie over de bediening en het onderhoud van dit
product bestaat.
Symbolen
Waarschuwing
Als de aanwijzingen niet worden opgevolgd, kan dit ernstig letsel of de dood tot gevolg hebben.
Let op
Als de aanwijzingen niet worden opgevolgd, kan dit lichamelijk letsel of schade aan eigendommen tot
gevolg hebben.
Activiteiten met dit symbool erbij zijn niet toegestaan.
Aanwijzingen met dit symbool erbij moeten worden opgevolgd.
Reiniging
―Wees voorzichtig bij het reinigen. De behuizing en het scherm van geavanceerde LCD-panelen zijn
gevoelig voor krassen.
―Ga bij het reinigen als volgt te werk.
―De volgende afbeeldingen zijn alleen bedoeld als referentie. De situatie in de praktijk kan afwijken van
de afbeeldingen.
1
Zet het product en de computer uit.
2
Trek het netsnoer uit het product.
―Pak het netsnoer vast aan de stekker en kom niet met natte handen aan
de kabel. Anders kan een elektrische schok worden veroorzaakt.
!
3
Veeg het product af met een schone, zachte, droge doek.
•Gebruik geen reinigingsmiddelen die alcohol,
oplosmiddelen of oppervlakteactieve middelen
bevatten.
•Spuit geen water of reinigingsmiddel rechtstreeks op het
product.
4
Maak een zachte en droge doek nat met water en wring de doek goed
uit, voordat u daarmee de behuizing van het product reinigt.
5
Sluit het netsnoer weer op het product aan wanneer u klaar bent met
reinigen.
6
Zet het product en de computer aan.
10

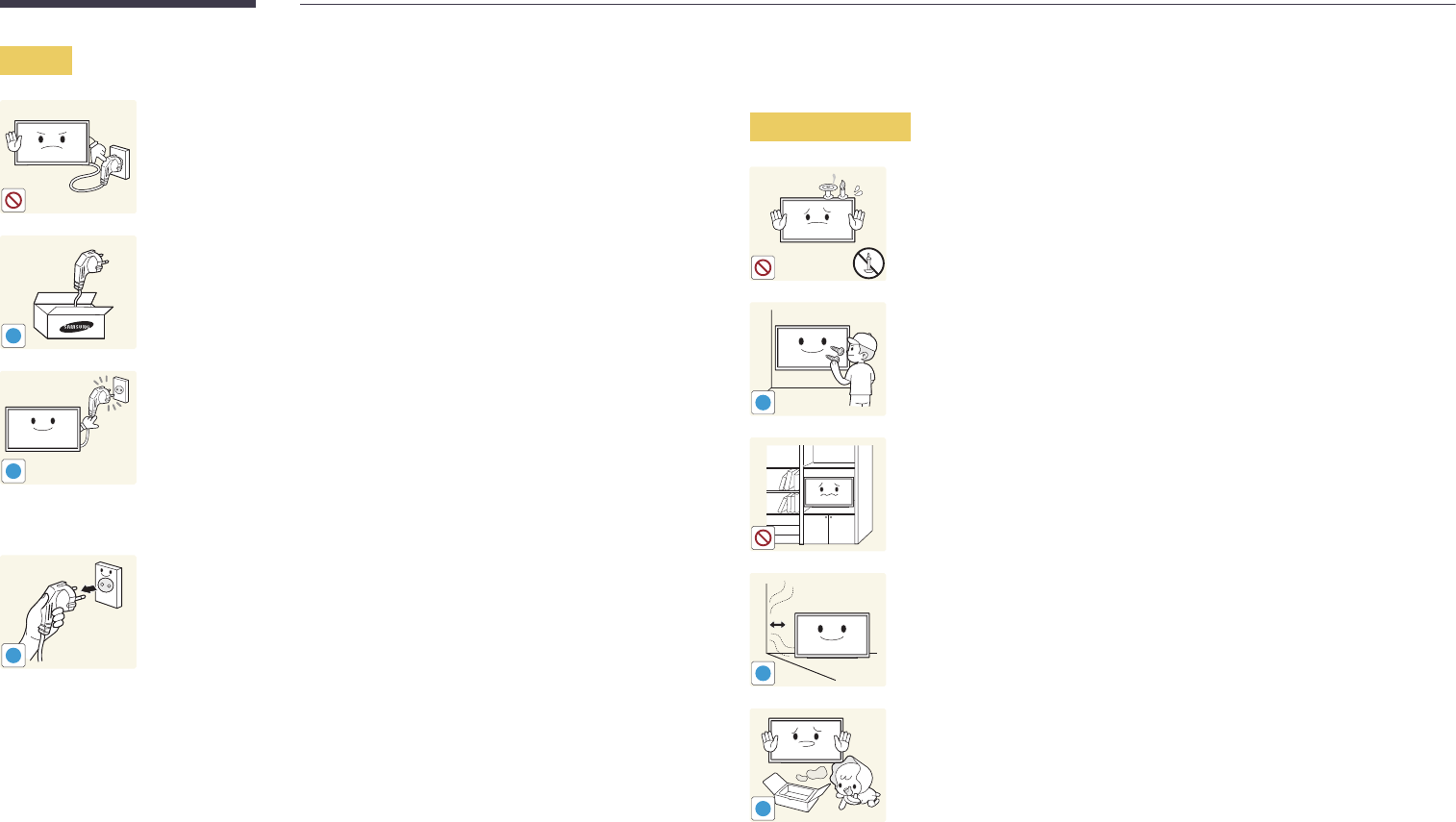

Let op
Trek de stekker niet uit het stopcontact wanneer het product in gebruik is.
•Het product kan schade oplopen door een elektrische schok.
!
Gebruik alleen het netsnoer dat Samsung met uw product heeft
meegeleverd. Gebruik het netsnoer niet voor andere producten.
•Dit zou brand of een elektrische schok kunnen veroorzaken.
!
Houd voldoende ruimte vrij rond het stopcontact waarop het netsnoer is
aangesloten.
•Bij problemen moet u de stekker gemakkelijk uit het stopcontact
kunnen trekken om de stroom naar het product volledig uit te
schakelen.
•Met alleen de aan-uitknop op de afstandsbediening wordt het product
niet volledig uitgeschakeld.
!
Trek het netsnoer altijd aan de stekker uit het stopcontact.
•Dit zou een elektrische schok of brand kunnen veroorzaken.
Installatie
Waarschuwing
Zet geen kaarsen, insectenwerende middelen of sigaretten boven op het
product. Plaats het product niet in de buurt van een warmtebron.
•Er kan brand ontstaan.
!
Laat de wandbevestiging monteren door daartoe gekwalificeerde mensen.
•Installatie door ongekwalificeerde personen kan tot letsel leiden.
•Gebruik alleen geschikte kasten.
Plaats het product niet in een slecht geventileerde ruimte, zoals een (boeken)
kast.
•Een te hoge binnentemperatuur kan brand veroorzaken.
!
Houd tussen het product en de muur een afstand van minimaal 10 cm aan
voor ventilatie.
•Een te hoge binnentemperatuur kan brand veroorzaken.
!
Houd de plastic verpakking buiten bereik van kinderen.
•Kinderen kunnen stikken.
11

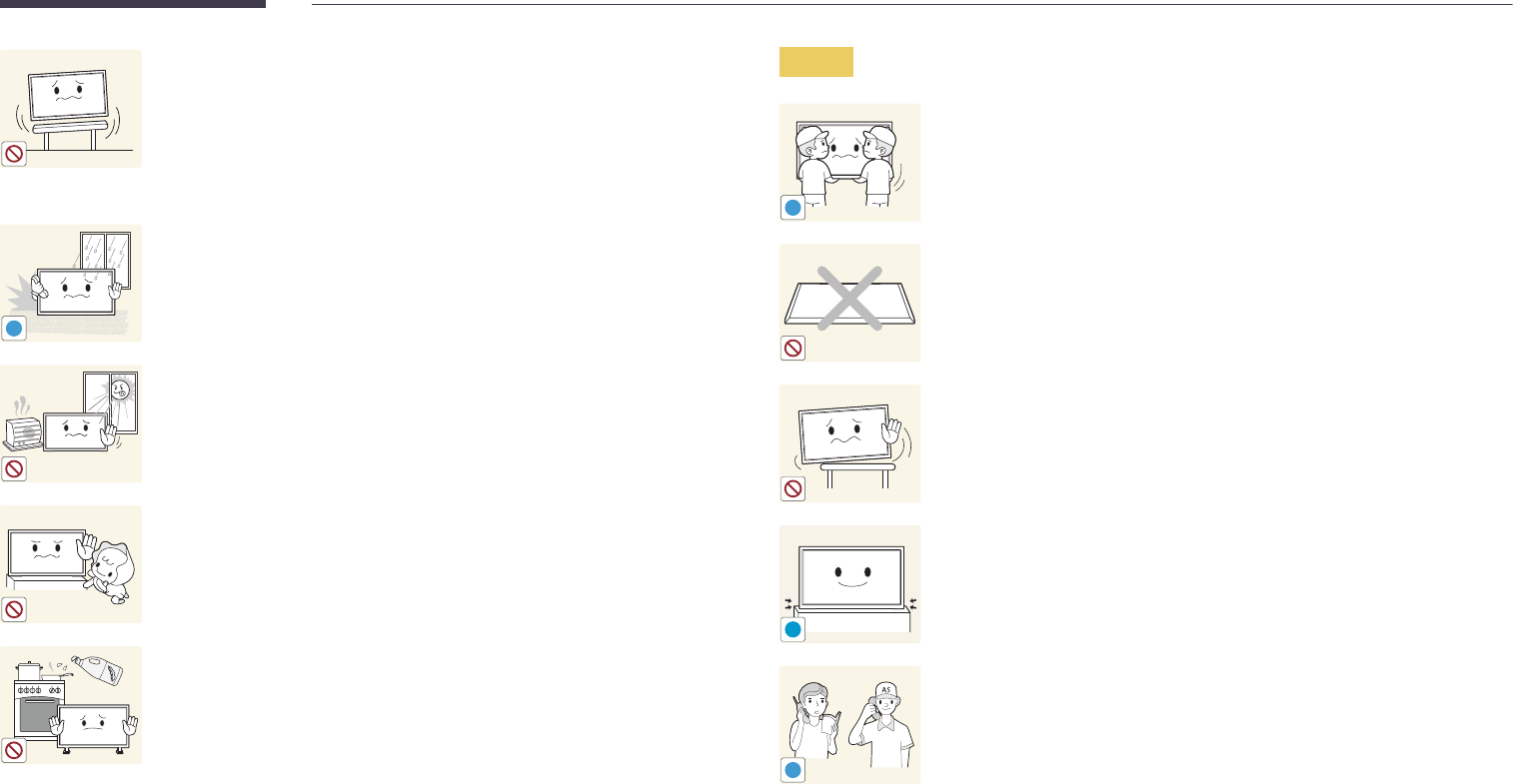

Plaats het product niet op een instabiele of trillende ondergrond
(bijvoorbeeld een plank die niet goed vastzit of een tafel die niet goed recht
staat).
•Het product kan omvallen, schade oplopen en/of letsel veroorzaken.
•Wanneer het product wordt gebruikt in een ruimte met erg veel
trillingen, kan het product schade oplopen of brand veroorzaken.
!
Plaats het product niet in een voertuig of op een locatie waar het blootstaat
aan stof, vocht (waterdruppels bijvoorbeeld), olie of rook.
•Dit zou brand of een elektrische schok kunnen veroorzaken.
Stel het product niet bloot aan direct zonlicht, warmte of warme
voorwerpen, zoals een kachel.
•De levensduur van het product kan korter worden of er kan brand
ontstaan.
Zorg ervoor dat jonge kinderen niet bij het product kunnen.
•Het product kan omvallen en letsel veroorzaken bij kinderen.
•De voorkant is zwaar. Plaats het product daarom op een vlakke en
stabiele ondergrond.
Olie die als voedingsproduct wordt gebruikt, sojaolie bijvoorbeeld, kan het
product beschadigen of vervormen. Installeer het project niet in een keuken
of in de buurt van een aanrecht.
Let op
!
Laat het product niet vallen wanneer u het verplaatst.
•Het product kan defect raken of er kan lichamelijk letsel ontstaan.
Leg het product niet op de voorkant.
•U zou het scherm kunnen beschadigen.
Zorg er bij plaatsing van het product in een kast of op een plank voor dat de
onderrand van de voorkant van het product niet uitsteekt.
•Het product kan omvallen, schade oplopen en/of letsel veroorzaken.
•Plaats het product alleen in een kast of op een plank van het juiste
formaat.
!
Zet het product voorzichtig neer.
•Het product kan defect raken of er kan lichamelijk letsel ontstaan.
SAMSUNG
!
Als u het product op een ongebruikelijke plek plaatst (blootgesteld aan veel
fijne stofdeeltjes, chemische stoffen, extreme temperaturen, veel vocht of
een plek waar het product lange tijd achter elkaar continu in gebruik is), kan
dit ernstige gevolgen hebben voor de prestaties.
•Neem contact op met een Samsung-servicecentrum als u het product
op een dergelijke plek wilt plaatsen.
12
Bediening

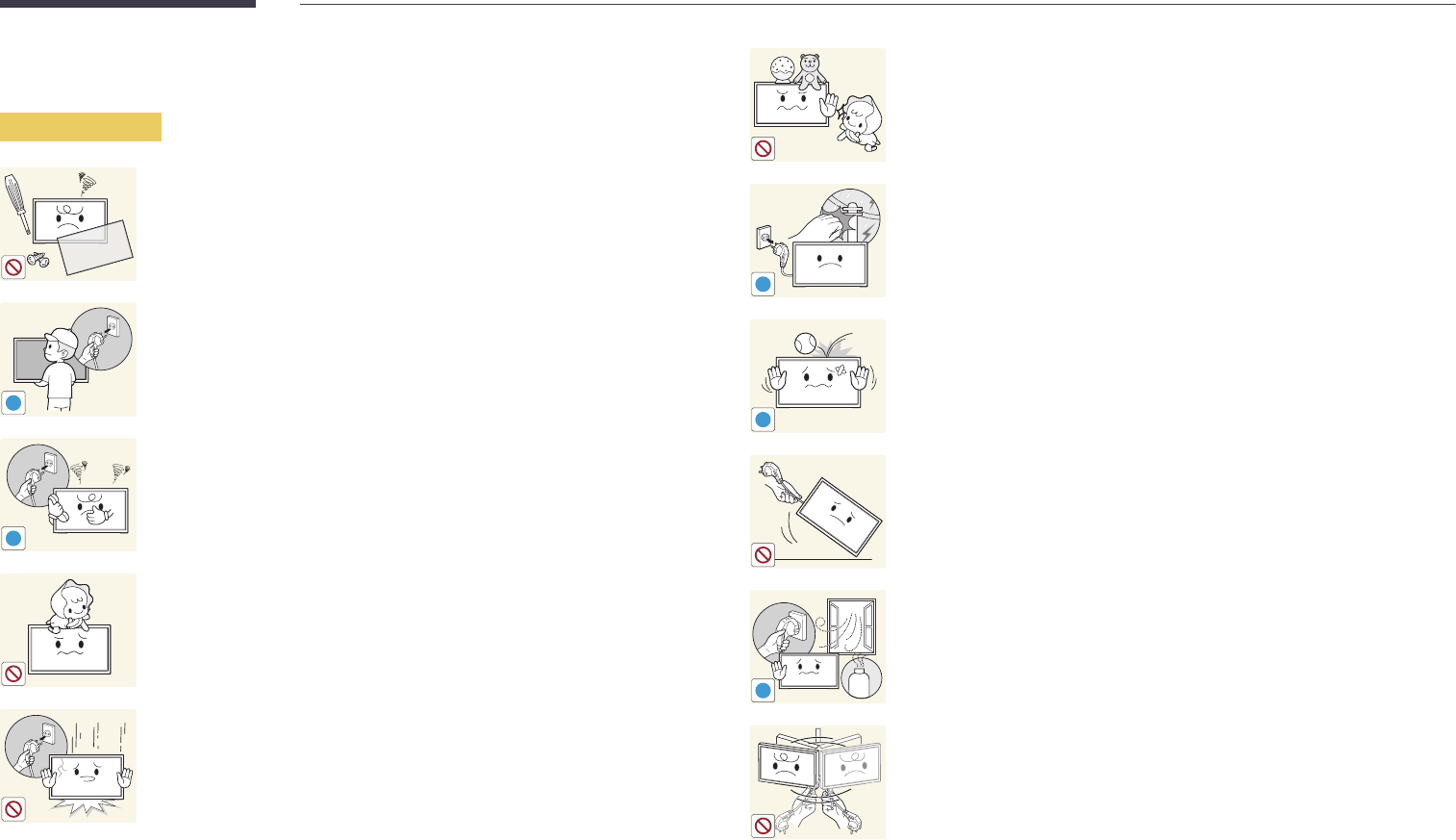

Waarschuwing
In het product komt hoogspanning voor. Haal het product niet uit elkaar en
repareer of wijzig het product niet zelf.
•Dit zou brand of een elektrische schok kunnen veroorzaken.
•Neem voor reparatie contact op met een Samsung-servicecentrum.
!
Voordat u het product verplaatst, moet u het product uitzetten met de aan-
uitschakelaar en het netsnoer en alle overige aangesloten kabels losmaken.
•Anders kan het netsnoer schade oplopen met brand of een elektrische
schok tot gevolg.
!
Als het product vreemde geluiden, een brandgeur of rook produceert, moet
u onmiddellijk de stekker uit het stopcontact trekken en contact opnemen
met een Samsung-servicecentrum.
•Dit zou een elektrische schok of brand kunnen veroorzaken.
Zorg ervoor dat kinderen het product niet als klimrek kunnen gebruiken.
•Kinderen kunnen ernstig letsel oplopen.
Als u het product laat vallen of als de behuizing beschadigd raakt, moet u
het product uitzetten en het netsnoer losmaken. Neem vervolgens contact
op met een Samsung-servicecentrum.
•Langdurig gebruik kan leiden tot brand of een elektrische schok.
Leg geen zware voorwerpen of voorwerpen die de aandacht trekken van
kinderen, zoals speelgoed of snoep, boven op het product.
•Het product of de zware voorwerpen kunnen vallen wanneer kinderen
dat speelgoed of snoep proberen te pakken, met mogelijk ernstig
letsel tot gevolg.
!
Zet bij onweer het product uit en trek de stekker uit het stopcontact.
•Dit zou brand of een elektrische schok kunnen veroorzaken.
!
Laat geen voorwerpen op het product vallen en stoot niet tegen het
product.
•Dit zou brand of een elektrische schok kunnen veroorzaken.
Verplaats het product niet door aan het netsnoer of ander kabels te trekken.
•Een beschadigde kabel kan leiden tot een defect in het product, een
elektrische schok of brand.
!GAS
Raak het product of de stekker niet aan als er een gaslek is. Laat de ruimte
onmiddellijk goed luchten.
•Vonken kunnen een explosie of brand veroorzaken.
Verplaats het product niet en til het niet op door aan het netsnoer of andere
kabels te trekken.
•Een beschadigde kabel kan leiden tot een defect in het product, een
elektrische schok of brand.
14
!

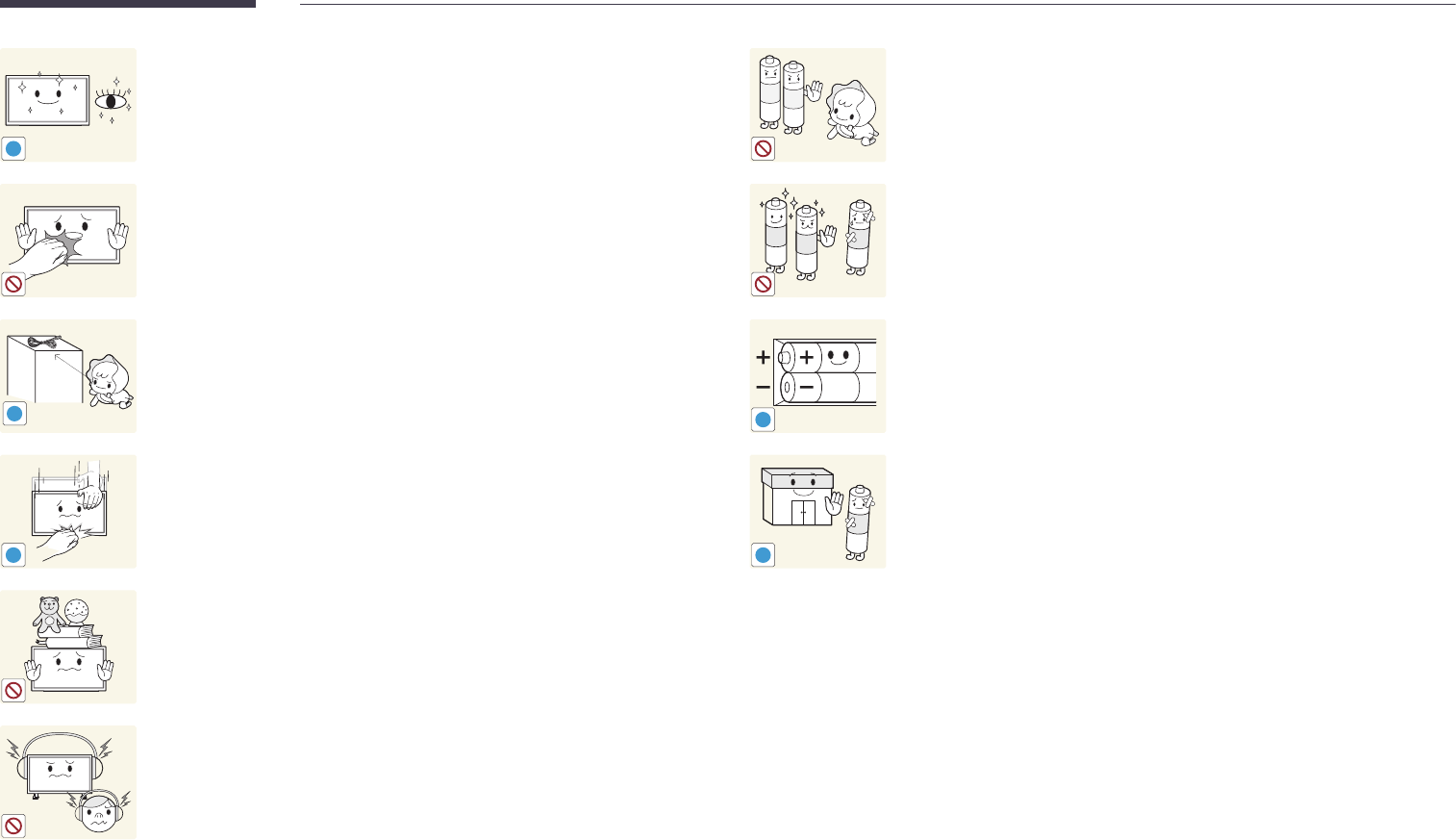

Laat uw ogen minstens vijf minuten rusten na elk uur dat u de monitor hebt
gebruikt.
•Zo geeft u uw ogen rust.
Het product wordt na verloop van tijd warm. Raak het beeldscherm niet aan
wanneer het product al geruime tijd is ingeschakeld.
!
Houd kleine onderdelen buiten bereik van kinderen.
!
Wees voorzichtig bij het aanpassen van de hoek of hoogte van het product.
•U kunt uw handen of vingers knellen en u pijn doen.
•Als u het product te scheef zet, kan het vallen en letsel veroorzaken.
Zet geen zware voorwerpen op het product.
•Het product kan defect raken of er kan lichamelijk letsel ontstaan.
Zet bij het gebruik van een koptelefoon het volume niet te hard.
•Dit kan uw gehoor beschadigen.
Voorkom dat kinderen de batterij in hun mond stoppen als deze uit de
afstandsbediening wordt gehaald. Houd de batterij buiten bereik van
kinderen.
•Neem direct contact op met uw arts als een kind een batterij in zijn
mond heeft gestopt.
Let bij het vervangen van de batterij op de juiste polariteit (+, -).
•Anders kan de batterij beschadigd raken of brand, persoonlijk letsel of
schade veroorzaken als gevolg van lekkage van batterijvloeistof.
!
Gebruik alleen de aangegeven standaardbatterijen en gebruik nooit
tegelijkertijd een nieuwe en een gebruikte batterij.
•Anders kunnen de batterijen beschadigd raken of brand,
persoonlijk letsel of schade veroorzaken als gevolg van lekkage van
batterijvloeistof.
!
Batterijen (oplaadbaar en niet oplaadbaar) zijn geen standaard afval en
dienen ter recycling te worden aangeboden. Als verbruiker is de klant
verantwoordelijk voor het op de juiste manier retourneren van gebruikte of
oplaadbare batterijen.
•De klant kan gebruikte of oplaadbare batterijen afgeven bij het
dichtstbijzijnde gemeentelijke afvaldepot of bij een winkel die
eenzelfde type batterijen verkoopt.
16
-Indien er componenten ontbreken,
neemt u contact op met de leverancier
waar u het product hebt gekocht.
-Het uiterlijk van de componenten kan
enigszins afwijken van de getoonde
afbeelding.
-Het product wordt geleverd zonder voet.
Als u een voet wilt monteren, kunt u deze
apart aanschaffen.
-De RS232C-adapter kan gebruikt worden
om verbinding te maken met een andere
monitor met gebruik van de RS232C-
kabel van het type D-SUB (9 pennen).
De componenten controleren
Componenten
―De componenten kunnen verschillen, afhankelijk van de locatie.
+
+
-
-
Beknopte
installatiehandleiding
Garantiekaart
(Niet overal beschikbaar) Voorschriften Netsnoer
Leclanché-cellen
(x 2, voor de afstandsbediening)
Alkalinebatterijen
(x 2, voor de aanraakpen)
(Niet overal beschikbaar)
Afstandsbediening RS232C(IN)-adapter Bedieningsbalk Schroef (M4L10, 11x) OCM-kabel
Voorbereidingen
Hoofdstuk 02
21

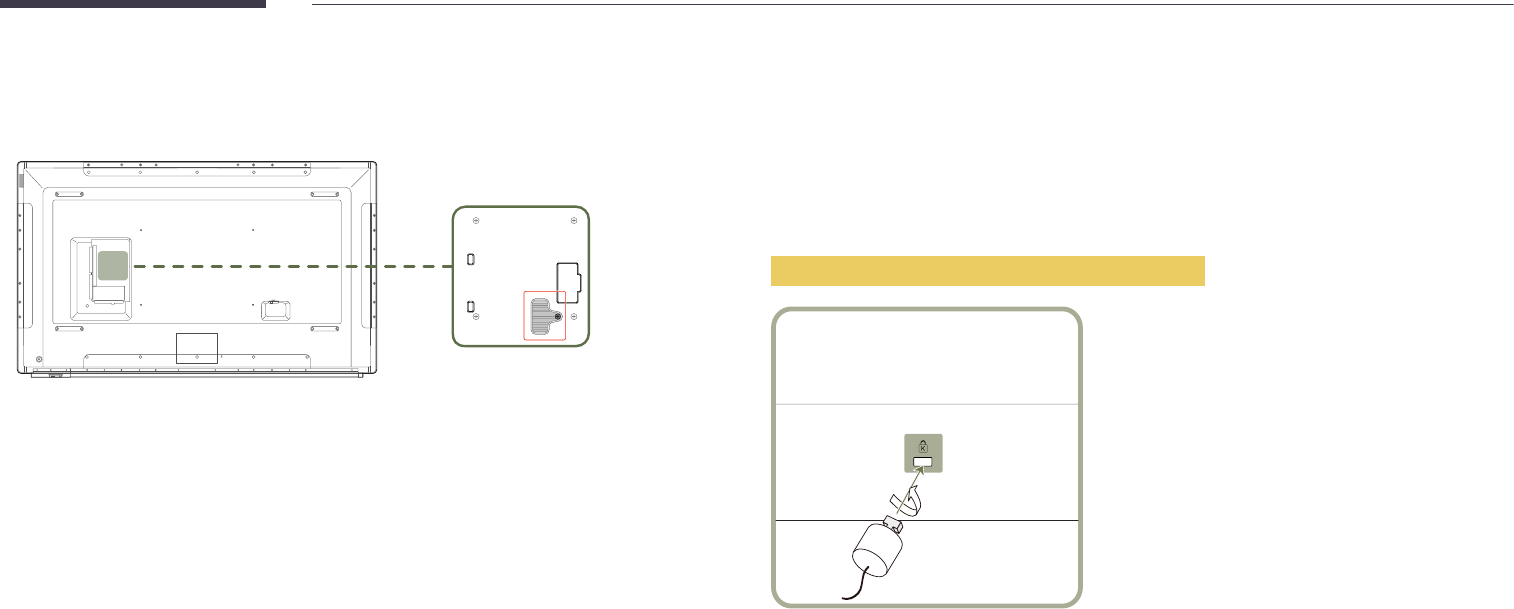

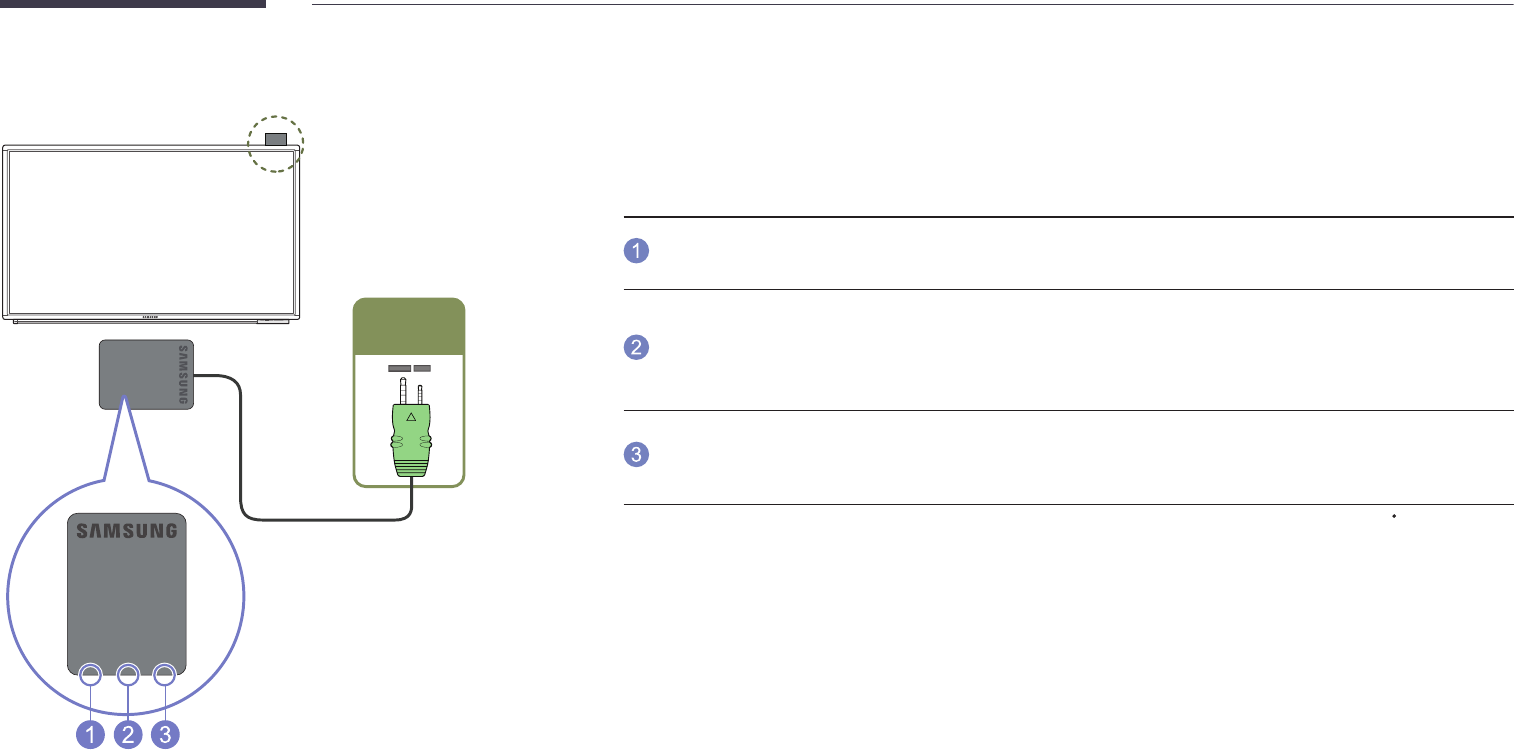

Externe sensor
IR /
AMBIENT
SENSOR IN
―De externe sensor is geïntegreerd met de afstandsbedieningssensor, de lichtsensor en het aan/uit-lampje.
Als u het scherm aan de wand bevestigt, kunt u de externe sensor verplaatsen naar de zijkant van het scherm.
―De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De specificaties kunnen zonder voorafgaande
kennisgeving worden gewijzigd ter verbetering van de kwaliteit.
Onderdelen Omschrijving
Lichtsensor
Detecteert automatisch de intensiteit van het omgevingslicht rond een geselecteerd
beeldscherm en past de helderheid van het scherm aan.
Sensor van
afstandsbediening
Richt de afstandsbediening op deze plek op het LCD-scherm.
―Wanneer u nog andere weergaveapparaten gebruikt in dezelfde als waar
deze afstandsbediening wordt gebruikt, kan het voorkomen dat de andere
weergaveapparaten onbedoeld worden bediend.
Aan/uit-lampje
Het aan-uitlampje dooft wanneer het product wordt ingeschakeld. Het knippert in
de energiebesparende modus.
Gebruik de afstandsbediening binnen 7 tot 10 meter van de sensor op het product en onder een hoek van 30 links en rechts
van de sensor.
―Bewaar de gebruikte batterijen buiten bereik van kinderen en recycle de batterijen.
―Gebruik geen oude en nieuwe batterijen door elkaar. Vervang beide batterijen tegelijkertijd.
―Als u de afstandsbediening langere tijd niet gebruikt, verwijdert u de batterijen.
―Als u het netsnoer losmaakt van het product wanneer het in stand-by staat, blijft het product in stand-by tot het geen
stroom meer heeft. Tot die tijd brandt of knippert het aan/uit-lampje. Als u het netsnoer weer aansluit, wordt de bron
geactiveerd en werkt het product normaal verder.
22
Achterkant
―De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De
specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd ter
verbetering van de kwaliteit.
―Alleen de modellen DM65E-BR en DM75E-BR worden ondersteund.
RGB / DVI /
HDMI / AV /
COMPONENT
/ AUDIO IN
DVI IN /
MAGICINFO IN
HDMI IN 1
HDMI IN 2
DP IN
IR /
AMBIENT
SENSOR IN
TRAY IN RJ45RGB IN
COMPONENT IN
TOUCH
OUT
USB
(5V 1A) /
TOUCH IN
USB

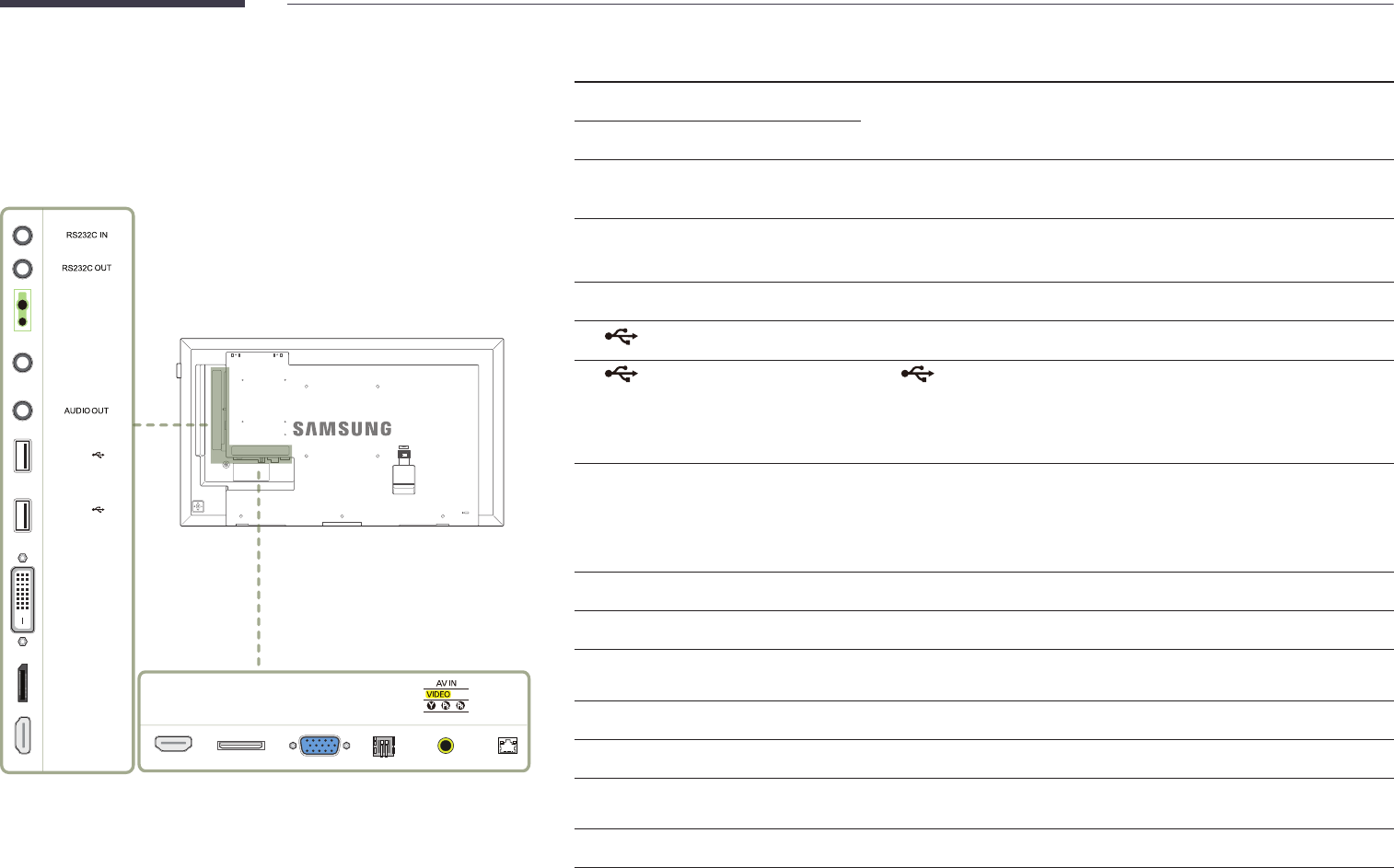

Poort Omschrijving
RS232C IN
Hiermee kunt u het apparaat op MDC aansluiten met een RS232C-adapter.
RS232C OUT
IR / AMBIENT SENSOR IN
Hiermee kan stroom naar de externe sensorkaart worden geleverd of het
lichtsignaal van de sensor worden ontvangen.
RGB / DVI / HDMI / AV / COMPONENT /
AUDIO IN
Hiermee kan via een audiokabel geluid van een PC worden ontvangen.
AUDIO OUT
Aansluiting voor de verbinding met de audio-uitgang van een bronapparaat.
USB
Hiermee kunt u verbinding maken met een USB-geheugenapparaat.
USB (5V 1A) / TOUCH IN
USB (5V 1A): hierop kunt u een USB-apparaat aansluiten. Zorg ervoor dat
de Touch niet in gebruik is.
TOUCH IN: moet worden aangesloten op de kabel wanneer de Touch in
gebruik is.
DVI IN / MAGICINFO IN
DVI IN: Aansluiting voor de verbinding met een bronapparaat via een DVI- of
HDMI-DVI-kabel.
MAGICINFO IN: Gebruik de (speciale) DP-DVI-kabel wanneer u een netwerkbox
(apart verkrijgbaar) wilt aansluiten.
DP IN
Hiermee kunt u het apparaat op een pc aansluiten met een DP-kabel.
HDMI IN 1 / HDMI IN 2
Hierop sluit u bronapparatuur aan die werkt met een HDMI-kabel.
TRAY IN
Hierop sluit u de op de voorzijde van het product aangesloten bedieningsbalk
aan met de OCM-kabel.
RGB IN
Hiermee kunt het apparaat op een bronapparaat aansluiten met een D-SUB-kabel.
TOUCH OUT
hiermee sluit u de Touch aan op een pc.
AV IN / COMPONENT IN
Hiermee kunt u het apparaat op een bronapparaat aansluiten met de AV/
componentadapter.
RJ45
Hiermee kunt u het apparaat op MDC aansluiten met een LAN-kabel.
24
Bedieningsbalk
―De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De
specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd ter
verbetering van de kwaliteit.

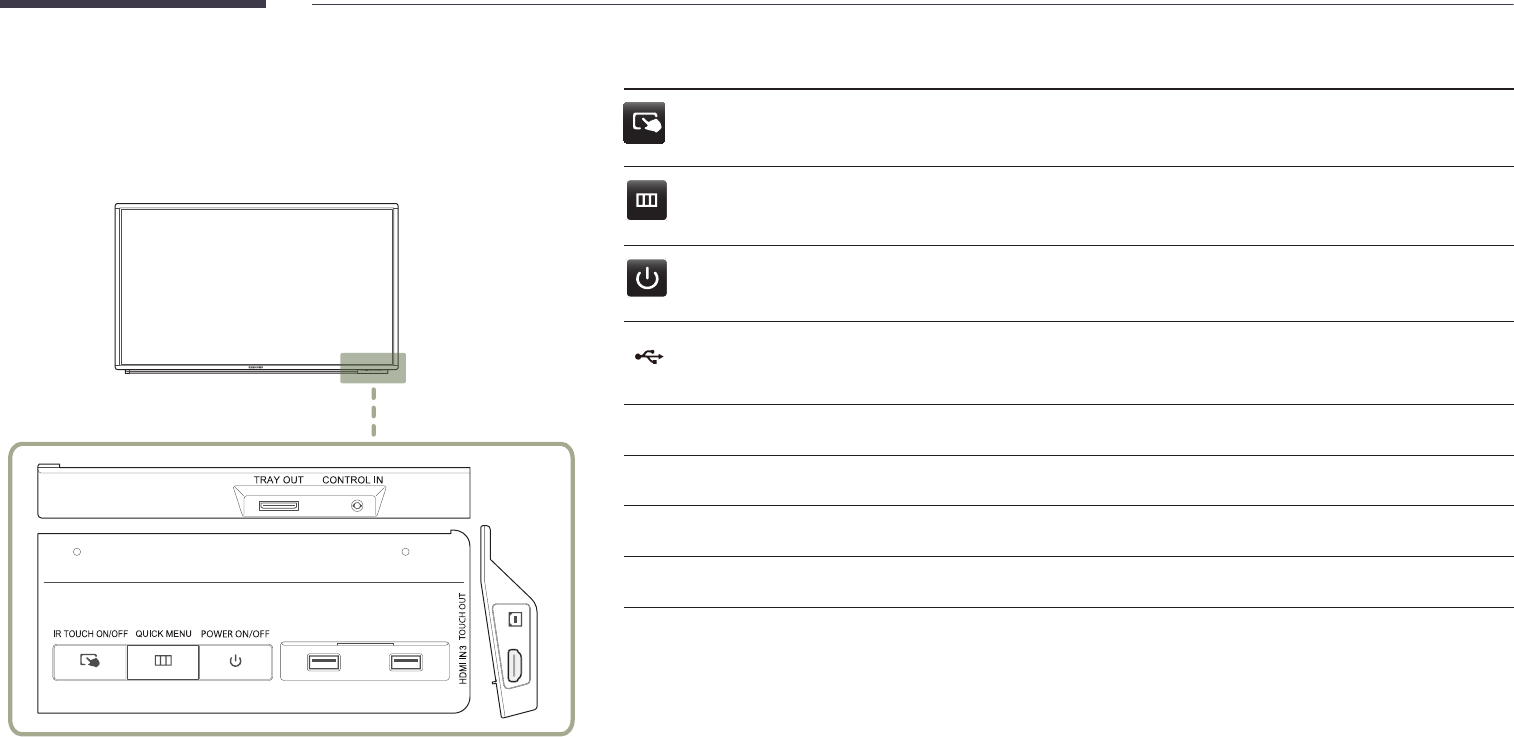

Knoppen en poort Omschrijving
IR TOUCH ON/OFF
De Touch in-/uitschakelen.
QUICK MENU
Hiermee geeft u de menu's van het beeldscherm weer.
POWER ON/OFF
Hiermee schakelt u het product in of uit.
Hiermee kunt u verbinding maken met een USB-geheugenapparaat.
―Druk het bovenste gedeelte van het klepje van de USB-poort naar boven.
HDMI IN3 Hierop sluit u bronapparatuur aan die werkt met een HDMI-kabel.
TOUCH OUT hiermee sluit u de Touch aan op een pc.
TRAY OUT Sluit de OCM-kabel aan op de bedieningsbalk en de TRAY IN-poort van het product.
CONTROL IN Sluit de IR Touch-bedieningskabel aan op de bedieningsbalk.
25

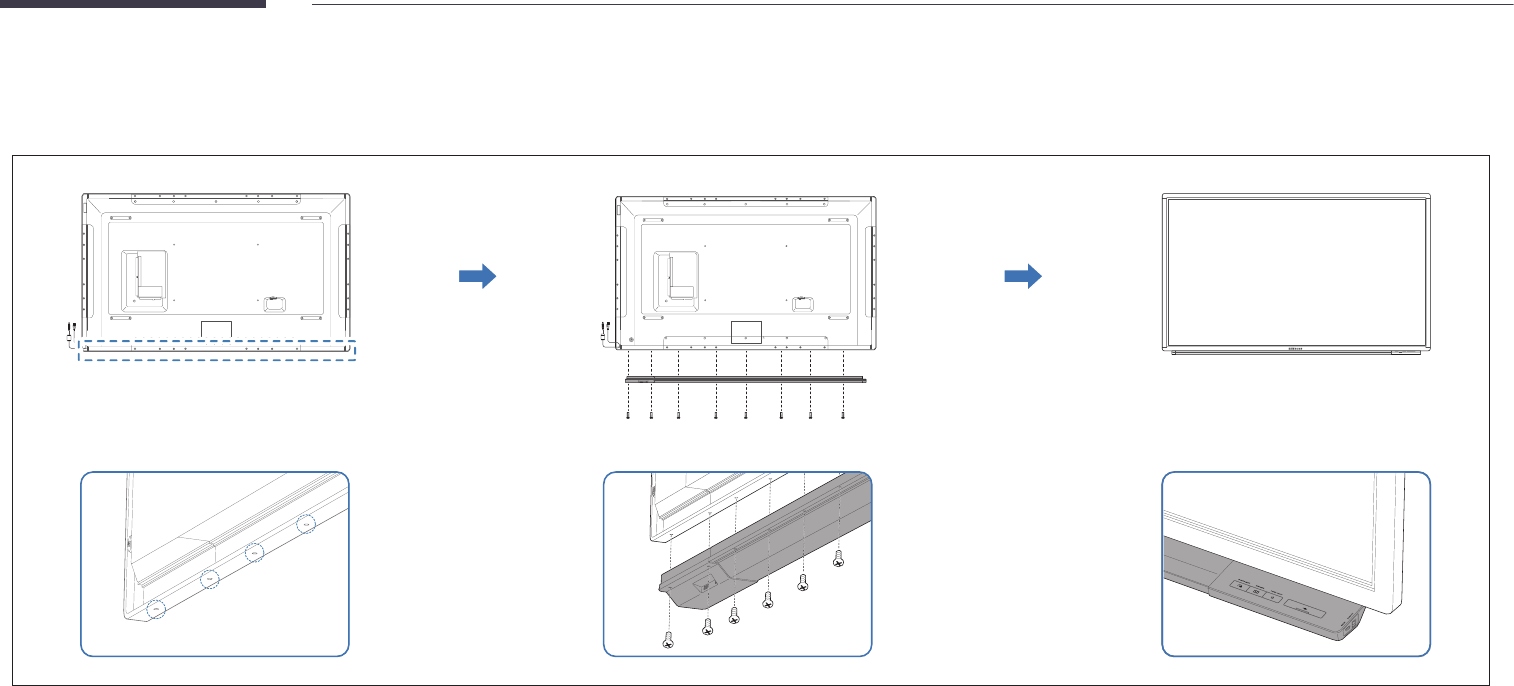

De bedieningsbalk installeren
―De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd ter verbetering van de kwaliteit.
―Gebruik voor het monteren van de bedieningsbalk de schroeven die in de doos zijn meegeleverd.
Draai de schroeven niet te hard vast. U zou het product kunnen beschadigen.
―IR Touch-invoer kan last hebben van storing als het apparaat wordt blootgesteld aan direct invallend of weerkaatst zonlicht of ander fel licht.
Installeer de monitor bij voorkeur niet in de buurt van metaalhalide-, gloei- of halogeenlampen of ramen waar veel zonlicht door naar binnen komt.
27

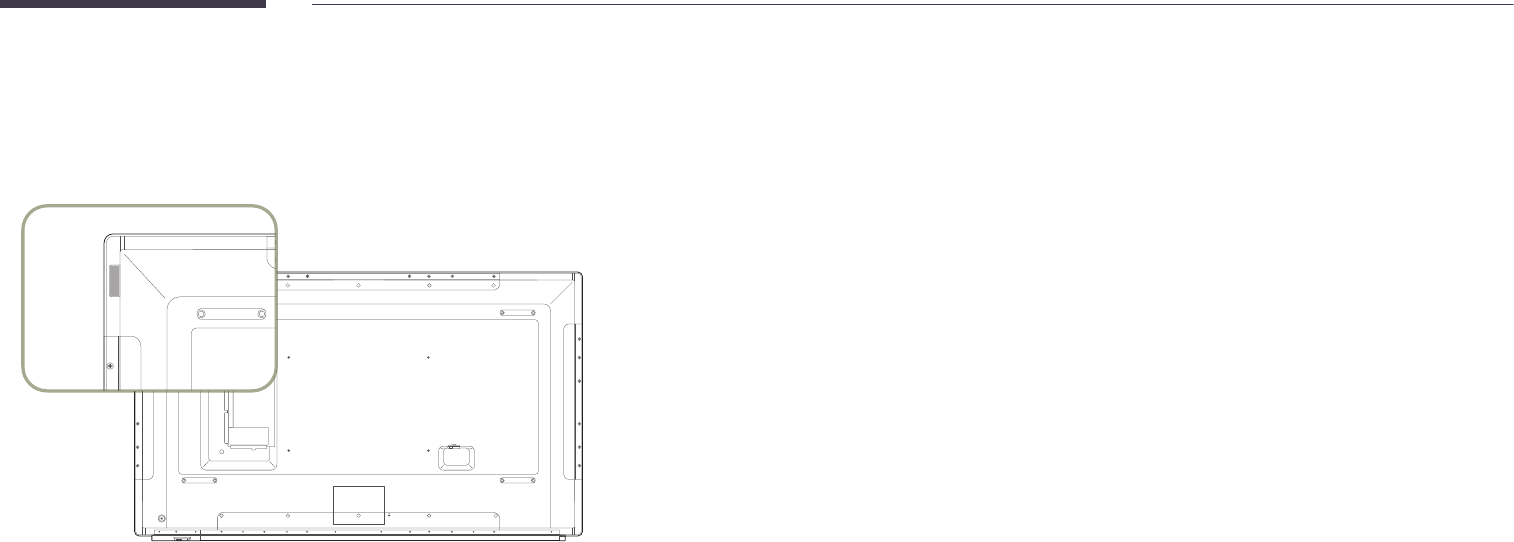

Plug In Module (apart verkrijgbaar)
―De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De specificaties kunnen zonder
voorafgaande kennisgeving worden gewijzigd ter verbetering van de kwaliteit.
PIM-sleuf
Als u de Plug In Module wilt gebruiken, zorg er dan voor dat u een Samsung PIM aansluit (apart
verkrijgbaar).
Als u een apparaat van een andere fabrikant wilt aansluiten, zorg er dan voor dat het apparaat compatibel
is met de OPS-normen (Open Pluggable Specification).
―Raadpleeg de gebruikershandleiding die u bij de PIM hebt gekregen voor meer informatie over het
aansluiten van een apparaat.
―Configureer voor een optimale geluidskwaliteit de HDMI-audio-instellingen via het Configuratiescherm
van Windows op het OPS-apparaat. Voor producten van andere fabrikanten geldt dit alleen voor
apparaten die compatibel zijn met HDMI.
―Als u geluid van een OPS-apparaat zonder HDMI-ondersteuning wilt weergeven via het product, moet
u de instellingen voor analoge audio configureren via het Configuratiescherm van Windows. Ga naar
Plug In Module > Edit Name en stel de bron in op PC, DVI PC of DVI.
Antidiefstalslot
―Dankzij het antidiefstalslot kunt u het product veilig gebruiken, zelfs in openbare ruimten.
―De vorm van het slot en de vergendelingsmethode zijn afhankelijk van de fabrikant. Raadpleeg de
gebruikershandleiding bij het antidiefstalslot voor meer informatie.
―De volgende afbeeldingen zijn alleen bedoeld als referentie. De situatie in de praktijk kan afwijken van
de afbeeldingen.
Een antidiefstalapparaat vergrendelen:
1
Bevestig de kabel van uw antidiefstalslot aan een zwaar object, bijvoorbeeld een bureau.
2
Steek een uiteinde van de kabel door de lus aan het andere eind.
3
Plaats het vergrendelingsapparaat in het antidiefstalslot aan de achterzijde van het product.
4
Sluit het slot.
-Een antidiefstalslot kan afzonderlijk worden aangeschaft.
-Raadpleeg de gebruikershandleiding bij het antidiefstalslot voor meer informatie.
-Antidiefstalsloten zijn verkrijgbaar bij elektronicazaken of online.
28
Logo
Trek niet met veel kracht aan het logo. Het logo kan scheuren of afbreken.
―De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De specificaties kunnen zonder voorafgaande
kennisgeving worden gewijzigd ter verbetering van de kwaliteit.
29
HOME
MENU
POWER
OFF
VOL
CH
MagicInfo
Player I
.QZ
1
ABC
2
DEF
3
GHI
4
JKL
5
MNO
6
SYMBOL
0
PRS
7
TUV
8
WXY
9
MUTE
DEL-/--
SOURCE
CH LIST

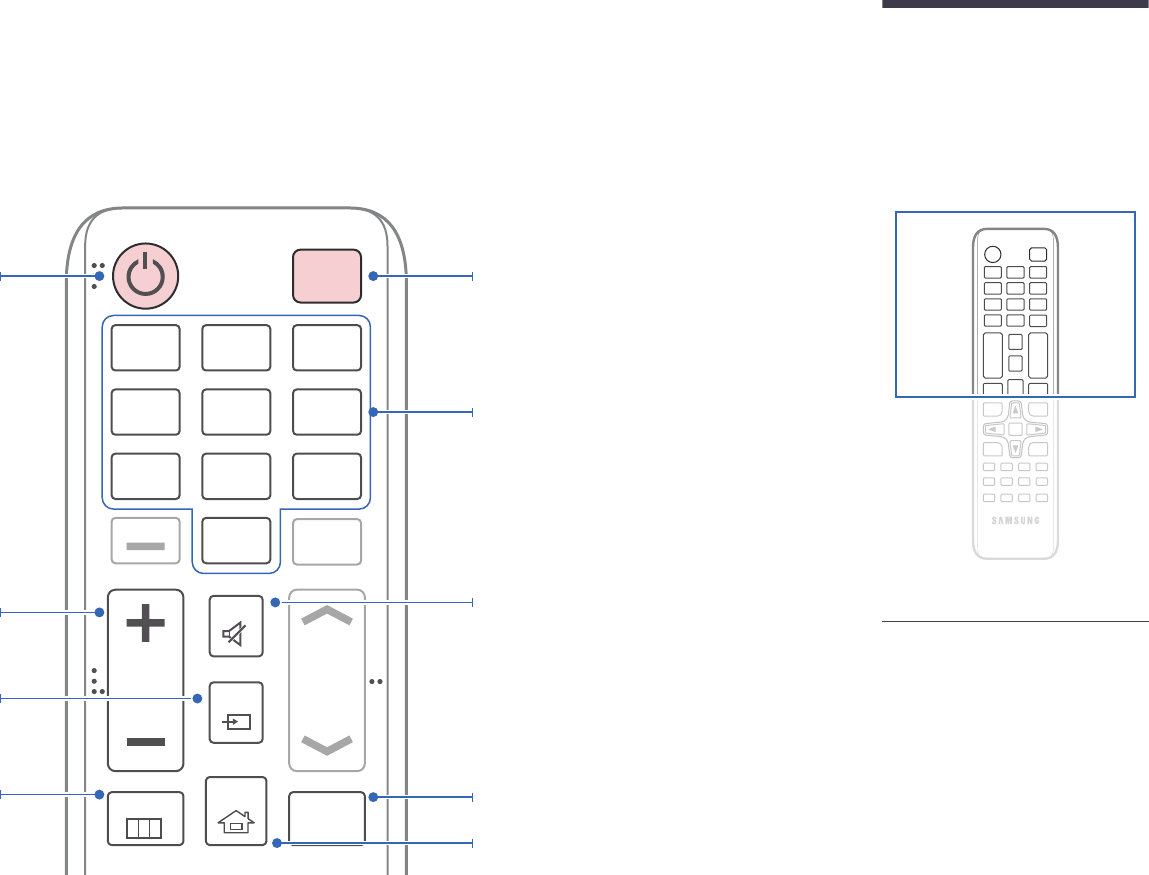

Het product uitschakelen.
Cijfertoetsen
Voer in het schermmenu het wachtwoord in.
Het geluid dempen.
Het geluid weergeven: druk nogmaals op MUTE
of druk op de volumetoets (+ VOL -).
Startknop Go to Home.
Het schermmenu weergeven of verbergen of
terugkeren naar het vorige menu.
Product inschakelen.
Pas het volume aan.
Hiermee wijzigt u de bron.
Gebruik deze sneltoets voor rechtstreekse
toegang tot MagicInfo. Deze sneltoets kan
worden gebruikt wanneer een netwerkbox of
PIM (Plug In Module) wordt aangesloten.
-De functies van de toetsen op de
afstandsbediening kunnen per product
verschillen.
Afstandsbediening
―Wanneer u nog andere weergaveapparaten gebruikt in dezelfde als waar deze afstandsbediening wordt gebruikt, kan het voorkomen dat de andere weergaveapparaten onbedoeld worden bediend.
―Wanneer een knop in de onderstaande afbeelding geen beschrijving heeft, wordt die knop niet ondersteund door het product.
31

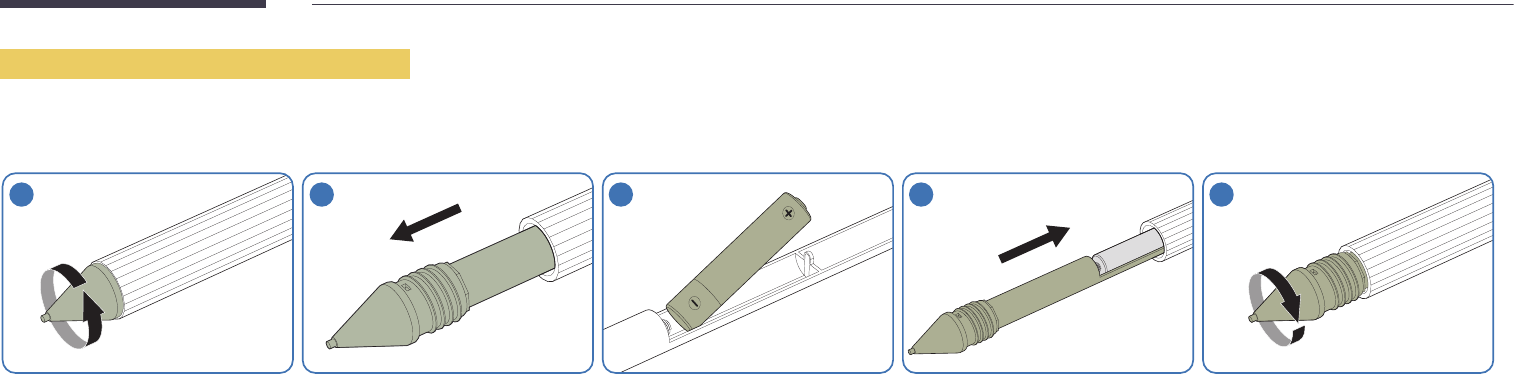

Batterijen in de aanraakpen plaatsen
―De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd ter verbetering van de kwaliteit.
―Alleen ondersteund op het model DM82E-BM.
1 2 45
3
―Zorg ervoor dat er alkalinebatterijen worden gebruikt voor de aanraakpen (verwachte levensduur: ca. 30 dagen als de pen 8 uur per dag wordt gebruikt).
Als Leclanché-cellen worden gebruikt, zal dit de werkingsduur van de aanraakpen verkorten.
34
Voordat u het product installeert
(installatiehandleiding)
Om letsel te voorkomen moet dit apparaat, overeenkomstig de installatie-instructies, stevig aan de vloer/wand zijn
bevestigd.
•Zorg dat een bevoegd installatiebedrijf de wandmontage installeert.
•Het kan anders vallen en persoonlijk letsel veroorzaken.
•Zorg dat de aangegeven wandmontage wordt geïnstalleerd.
―Voor meer informatie kunt u contact opnemen met de klantenservice van Samsung.
Ventilatie
Installatie aan een rechte muur
A Minimaal 40 mm
B Omgevingstemperatuur: lager dan 35 C

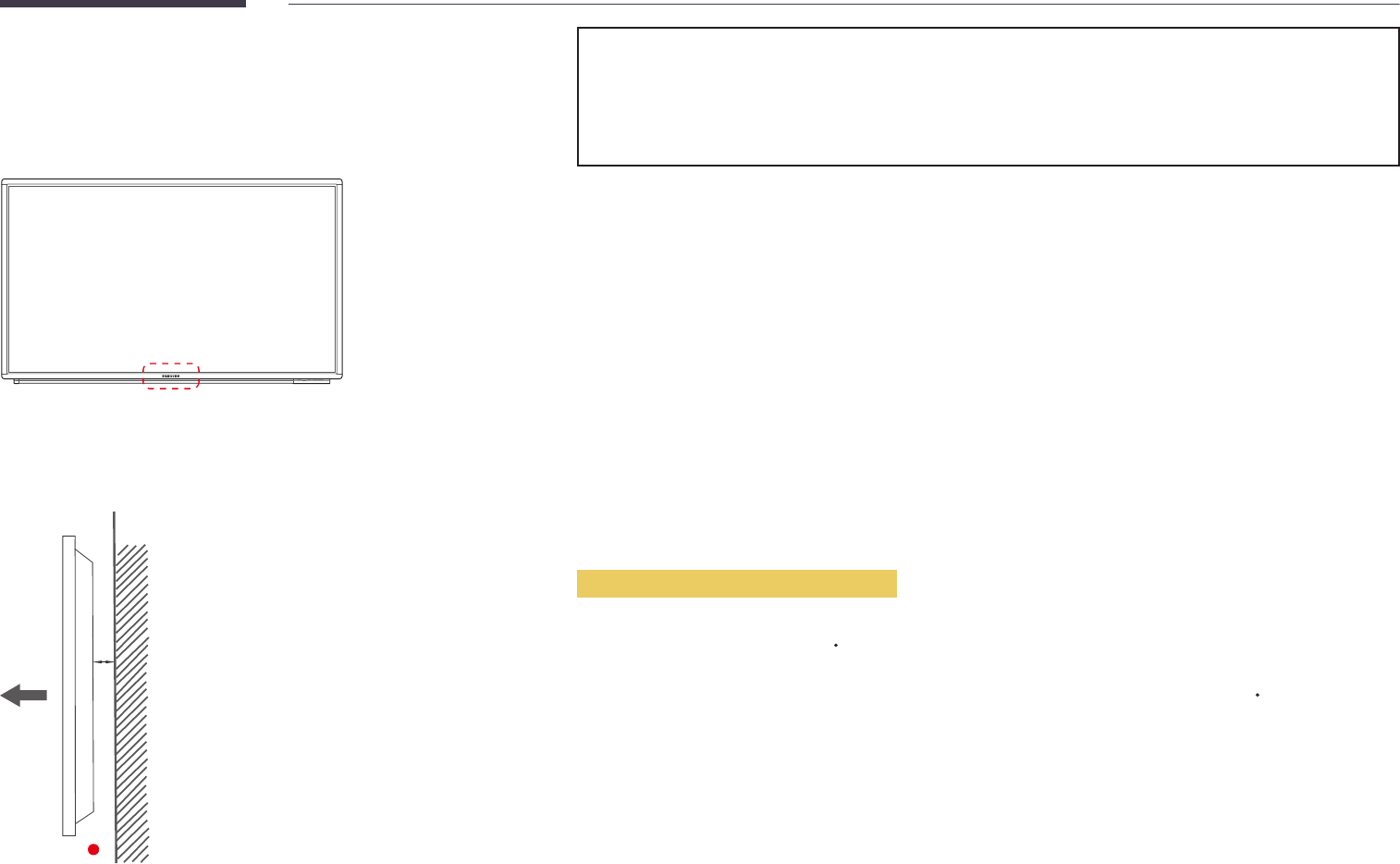

•Wanneer u het product aan een verticale muur bevestigt, moet u ervoor zorgen dat het product aan de achterzijde
minimaal 40 mm ruimte heeft voor de ventilatie en dat de omgevingstemperatuur beneden de 35 C blijft.
A
B
Afbeelding 1.1 Zijaanzicht
Produkt Specifikationer
| Mærke: | Samsung |
| Kategori: | LFD |
| Model: | FHD Large Format Display 75" DM75E-BR |
Har du brug for hjælp?
Hvis du har brug for hjælp til Samsung FHD Large Format Display 75" DM75E-BR stil et spørgsmål nedenfor, og andre brugere vil svare dig
LFD Samsung Manualer
4 Juli 2024
1 Juli 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
Samsung Manualer
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
28 Juli 2025
