GEBRUIKERSHANDLEIDING

ELEKTRISCHE FIETSEN

Modena Excellence en Swift

2

Inhoudsopgave

1.0 Gebruik trapondersteuning 3

1.1 Voordat u gaat fietsen 3

1.2 Gebruiksinstructie 3

1.3 Actieradius 4

1.4 Actieradius in de winterperiode 4

1.5 Servicebeurt 4

1.6 Instructievideo’s 4

2.0 Het gebruik en laden

van de accu 5

2.1 Het opladen van de accu (type 1) 6

2.2 Het opladen van de accu (type 2) 7

2.3 Langer dan één maand uw

e-bike of accu niet gebruiken. 8

2.4 Gebruik van accu en fiets

in winterperiode. 8

3.0 Handleiding

bedieningspaneel Swift 9

3.1 Power Aan / uit 9

3.2 Snelheidsmeter 9

3.3 Activeren van de meeloopfunctie 10

3.4 Regelen van de ondersteuning 10

3.5 Inschakelen van de koplamp 10

3.6 Batterij Indicatie 11

3.7 Vermelding van kilometers 11

3.8 Trip stand op 0 zetten 11

3.9 Error Code Beeldscherm 11

3.10 Instellingen 11

4.0 Handleiding bedieningspaneel

Modena Excellence 12

4.1 Opstarten display 12

4.2 Uitzetten display 12

4.3 Ondersteuning bedienen 13

4.4 Trip, ODO, Gemiddelde

snelheid selectie 13

4.5 Meeloop functie 13

4.6 Display achtergrond verlichting 14

4.7 Gemiddelde en trip op 0000 zetten 14

4.8 Instellingen wieldiameter en

snelheid meeloopfunctie 14

5.0 Eigenschappen 15

5.1 Rijden met hoge ondersteuning

met een halflege accu 15

5.2 Gebruik als gewone fiets

(ondersteuning uit) 15

5.3 Accu-indicator 15

5.4 Capaciteit van de accu 15

6.0 Handelingen 16

6.1 Accu uit de fiets halen (type 1) 16

6.2 Accu uit de fiets halen (type 2) 16

6.3 Wisselen van versnelling en

wegrijden uit stilstand 17

6.4 Snelheid 17

6.5 Onderhoud 17

6.6 Versnellingen 17

6.7 Maximale belasting fiets 17

6.8 Verzekering 17

6.9 Bandenspanning 18

6.10 Batterijen koplamp en achterlamp 18

7.0 Onderhoud 19

7.1 Zadel (hoogte) wijzigen 19

7.2 Zadel vastzetten 19

7.3 Stand van het stuur aanpassen 20

7.4 Hoogte stuurpen wijzigen 21

7.5 Standaard bijstellen 21

8.0 Veelgestelde Vragen 22

9.0 Instructievideo’s 23

10.0 EG-Verklaring 24

11.0 Notities 25

12.0 Onderhoudsbeurt korting 26

13.0 Onderhoudshistorie 27

3

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

Gefeliciteerd met de aanschaf van uw Stella

elektrische fiets!

U heeft de beste keus gemaakt met de aankoop van uw Stella elektrische fiets. Wij wensen u veel fietsplezier toe. Om ook in de

toekomst een goed gebruik te kunnen garanderen, verzoeken wij u met klem eerst deze handleiding goed door te lezen.

Hebt u vragen? Neem dan gerust telefonisch contact op met de Stella Klantenservice op 0341 – 25 22 66. Dit kan van

maandag t/m vrijdag van 8:30 tot 17:30.

Houd uw zes-cijferig ordernummer gereed voor een snelle afhandeling. Het ordernummer vindt u op de koopovereenkomst.

1.0 Gebruik

trapondersteuning

1.1 Voordat u gaat fietsen

Controleer de volgende punten voordat u gaat fietsen.

1. Zorg ervoor dat u geheel bekend bent met de werking

van de fiets.

2. Zorg dat u weet hoe de elektrische ondersteuning werkt

en hoe u deze aan- en uitzet.

3. Zorg ervoor dat het zadel op de correcte hoogte, passend

bij uw beenlengte, is afgesteld.

4. Houdt kinderen, volwassenen en dieren uit de buurt van

de bewegende onderdelen.

5. Controleer de bandenspanning (min. 4 tot 4.5 bar).

6. Controleer de remblokken op slijtage en vervang deze

indien nodig.

7. Controleer de kettingspanning.

8. Controleer de werking van de versnellingen.

9. Controleer of de pedalen en crank goed zijn bevestigd.

10. Controleer of de accu aan staat.

11. Controleer of het bedieningspaneel aangaat zodra u de

accu en het bedieningspaneel hebt aangezet.

12. Controleer of het zadel goed vast zit.

13. Gebruik altijd zowel de voor- als achterrem om te

remmen.

LET OP! Het gebruik van uitsluitend één van de twee

remmen kan leiden tot gevaarlijke situaties.

1.2 Gebruiksinstructie

De Stella fiets ontvangt u gemonteerd met de accu op de fiets.

Volg altijd de instructies in deze handleiding. De garantie

vervalt als u afwijkt van de instructies.

Bij de aankoop van de Stella fiets ontvangt u:

1. De fiets inclusief accu.

2. Deze handleiding.

3. Garantiecertificaat

4. Een oplader voor de accu.

Maximaal benutten van de accu

Door het toepassen van onderstaande maatregelen in uw

dagelijkse gebruik, haalt u de hoogste actieradius.

• Trek niet in een te hoge ondersteuning op. Gebruik

maximaal ondersteuning 2 tijdens het wegrijden.

• Trek op in een lichte versnelling.

• Fiets zoveel mogelijk op een constante snelheid.

Voornamelijk het constant optrekken en afremmen

(stadsverkeer) kost erg veel energie.

• Zorg voor de juiste bandenspanning.

• Laadt de accu op bij kamertemperatuur.

4

1.3 Actieradius

De actieradius is afhankelijk van diverse factoren en wordt sterk beïnvloed door:

• gewicht berijder;

• bandenspanning (min. 4 tot 4.5 bar); (zie 6.9);

• eigenschappen van de weg (heuvels, stadsgebruik, veel optrekken- remmen etc.);

• windkracht;

• stand van de ondersteuning;

• wegrijden in een zware versnelling;

• omgevingstemperatuur (bij een temperatuur lager dan 10 graden verminderd het vermogen);

• rijsnelheid;

• rijgedrag;

• onderhoud van de fiets (remmen, ketting, lagers);

• leeftijd van de accu: met het ouder worden van de accu neemt de actieradius af.

Controleer bovenstaande punten en pas uw rijgedrag aan voor een hogere actieradius.

1.4 Actieradius in de

winterperiode

Koude temperaturen zijn van grote invloed op de te behalen

actieradius. Houdt u rekening met een tijdelijke daling in

de actieradius van ongeveer 20 en 30 procent. Bij normale

temperaturen is de capacitieit weer normaal.

1.5 Servicebeurt

De gratis servicebeurten worden gegeven in de winterperiode.

Deze worden bij u aan huis gedaan. Onze afdeling planning

neemt contact met u op wanneer we bij u in de woonplaats zijn

om zoveel mogelijk mensen uit dezelfde woonplaats samen te

voegen op één en dezelfde dag. Wij raden u aan om elk jaar een

servicebeurt uit te laten voeren.

www.stellafietsen.nl/instructievideo/

Stella helpt u graag op weg.

Onze servicemonteur Theo geeft antwoord

op de meest gestelde vragen in onze

instructievideo’s.

Bekijk de instructievideo’s op:

1.6 Instructievideo’s

5

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

BELANGRIJK

Bij het eerste gebruik dient u de accu de eerste drie keer,

leeg te rijden (tot enkel het laatste

indicatieblokje nog brand).

Let op! Bij de eerste drie ontladingen mag de accu dus

niet geheel ontladen worden.

Vervolgens dient u de accu bij de eerste drie ladingen

volledig op te laden. De laadcyclus mag niet onderbroken

worden. Dat wil zeggen: u mag het laden niet onderbreken

alvorens het lampje van de accu-oplader weer groen is en de

accu volledig is opgeladen.

NB Hiernaast genoemde is van groot belang, omdat tijdens dit

proces de capaciteit en sterkte van de accu bepaald wordt.

De eerste 200 kilometer moet u de motor rustig in rijden. Dit

kunt u eenvoudig doen door de motor niet te belasten met een

te zware ondersteuning.

2.0 Het gebruik en laden van de accu

De bijgeleverde accu (batterij) is een accu van de nieuwste soort en maakt gebruik van de nieuwste technologieën. Echter, een

accu is een chemisch product en het is van groot belang om deze op een juiste manier te gebruiken. Lees deze pagina daarom zeer

aandachtig door. Het niet juist opvolgen van onderstaande instructies leidt per direct tot het vervallen van de garantie.

Slot

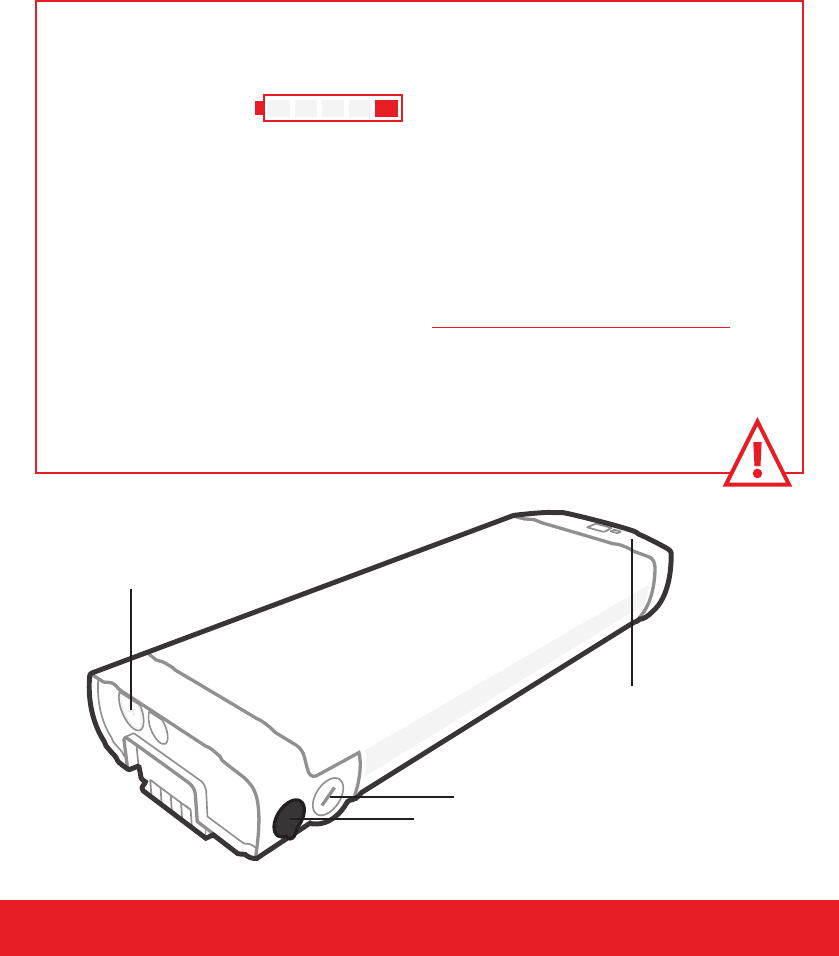

Aansluiting voeding

Achterlicht

Hoofdzekering

Afhankelijk van uw display kunt u de volgende vuistregel

gebruiken: max. ondersteuning 6 van de 9; max. ondersteuning

3 van de 5; etc.) Deze handeling is zeer belangrijk voor behoud

en goede werking van uw accu en motor.

BELANGRIJK

1. Laat de accu niet langer dan 24 uur

achtereenvolgend aan de accu-oplader staan.

2. Laat de accu nooit langer dan 24 uur volledig leeg

achter.

Dit heeft diepontlading tot gevolg.

Bij diepontlading vervalt de garantie per direct.

Diepontlading betekent dat de accu voor een te lange tijd leeg

is (0%) en heeft ernstige interne beschadigingen tot gevolg.

6

Type 1

5 polige aansluiting

2.1 Het opladen van de accu

(type 1)

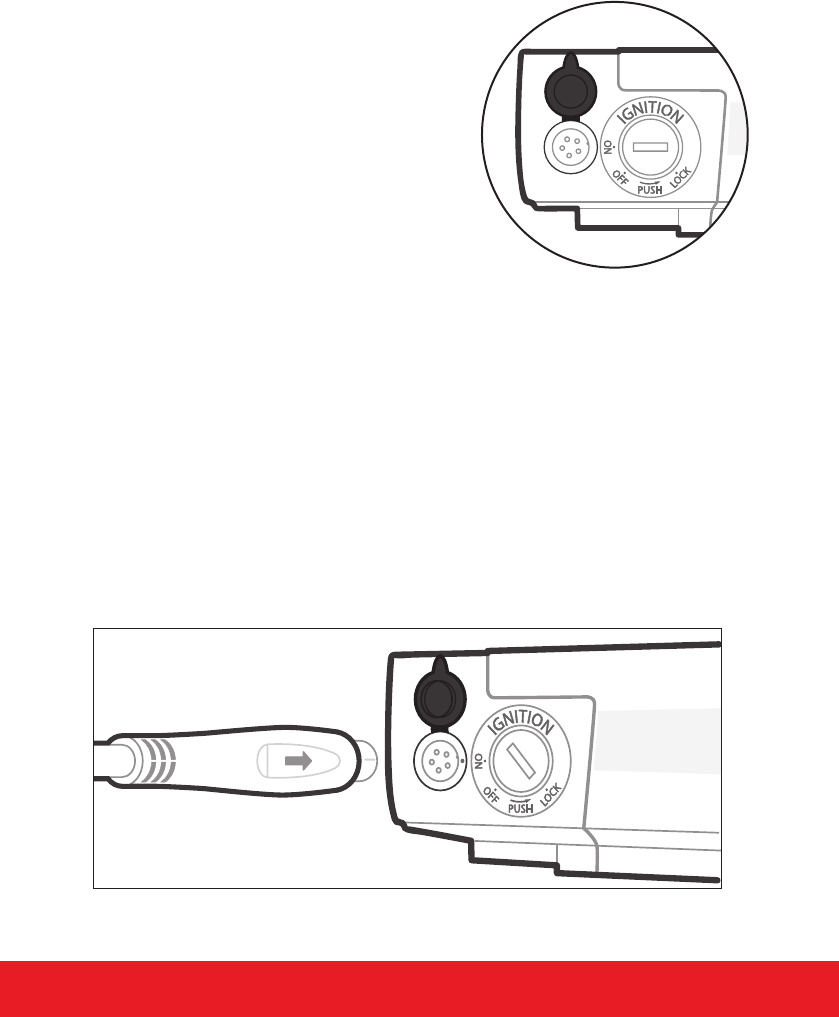

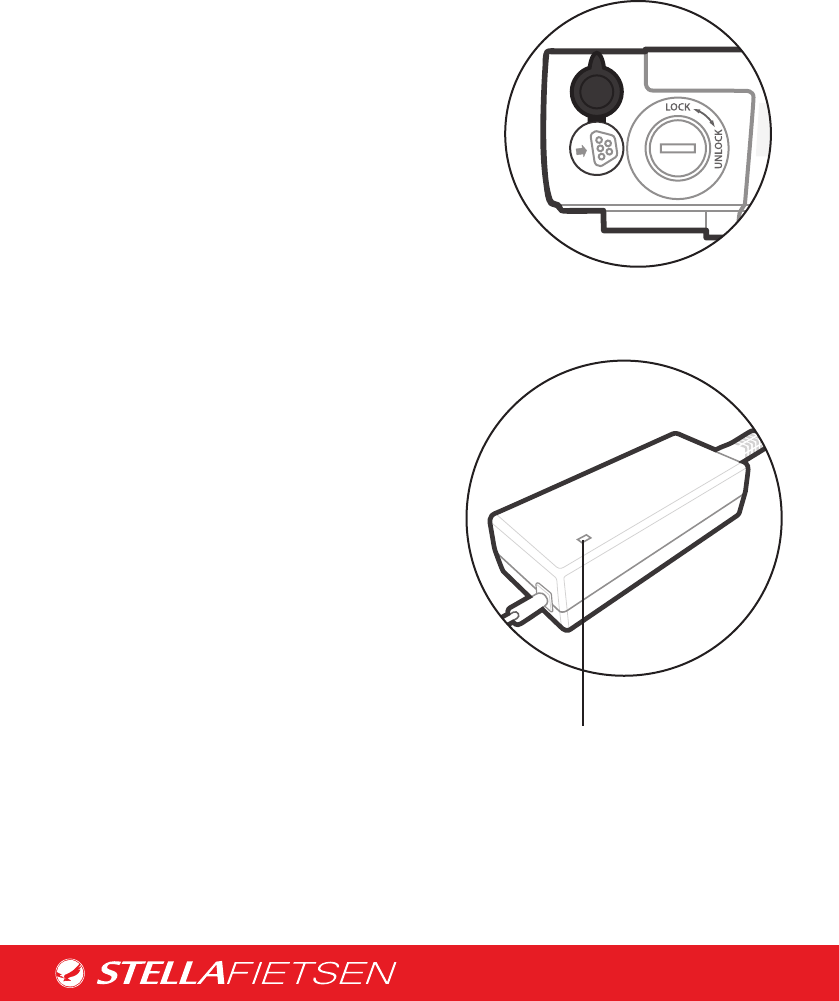

U kunt de accu maar op 1 manier opladen, de driehoekige

stekker steekt u naast het contactslot in het oplaad punt van de

accu. (zoals op de illustraties hiernaast).

Het laden van de accu vindt plaats in de volgende stappen:

• Aan het mondstuk van de lader vindt u een zwarte pijl.

• Aan de linkerzijde van de voedingsaansluiting op de accu

vindt u symbool in de vorm van een pijl.

• Bij het juist monteren van de lader in de accu, dient de

pijl aan dezelfde zijde te zijn gemonteerd als de pijl op

de accu.

Het lampje van de accu-oplader zal nu rood blijven.

De accu is vol als het lampje van de accu-oplader op groen

staat.

Haal de 220 volt stekker eerst uit het stopcontact.

Haal de stekker uit de accu

NB Het opladen van een lege accu duurt ongeveer 6-8 uur.

De eerste paar laadcycli kan dit enige tijd langer duren.

Gebruik alleen de bij de aankoop van de Stella fiets bijgeleverde

accu-

oplader voor het laden van de accu en geen andere opladers.

Het is niet toegestaan andere opladers te gebruiken, dan

vervalt direct de garantie.

De temperatuur waarin de accu geladen mag worden is: tussen

10 en 30 graden Celsius.

U kunt de accu in de fiets opladen. Beschikt u niet over een

oplaadpunt (stopcontact) in de buurt van uw fiets, dan kunt u

de accu uit de fiets halen en elders opladen. Zie 6.1 accu uit de

fiets halen (type 1) voor meer informatie.

Wanneer u uw fietstocht begint en u wilt de ondersteuning

gaan gebruiken, controleert u dan eerst of de accu op contact

staat. Dit kunt u zien op de illustratie hieronder, op de

horizontale stand staat de accu uit en is de accu van het slot af,

u kunt dan de accu uit de fiets verwijderen(de sleutel kan er

bij deze stand niet uit). Bij de verticale stand kunt u de sleutel

uit het contactslot van de accu halen en staat de accu ook op

contact(aan) Ook is de accu nu vergrendeld.

Adapter lampje

7

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

Correct monteren van de 5 polige lader

2.2 Het opladen van de accu

(type 2)

U kunt de accu maar op 1 manier opladen, de ronde stekker

steekt u naast het contactslot in het oplaad punt van de accu.

(zoals op de illustraties onderaan de pagina).

Het laden van de accu vindt plaats in de volgende stappen:

• Aan het mondstuk van de lader vindt u een zwarte pijl.

• Aan de linkerzijde van de voedingsaansluiting op de accu

vindt u symbool in de vorm van een cirkel.

• Bij het juist monteren van de lader in de accu, dient de

pijl aan dezelfde zijde te zijn gemonteerd als de cirkel

op de accu.

Het lampje van de accu-oplader zal nu rood blijven. De accu is

vol als het lampje van de accu-oplader op groen staat. Haal de

220 volt stekker eerst uit het stopcontact. Haal de stekker uit

de accu

NB Het opladen van een lege accu duurt ongeveer 6-8 uur.

De eerste paar laadcycli kan dit enige tijd langer duren.

Gebruik alleen de bij de aankoop van de Stella fiets bijgeleverde

accu-oplader voor het laden van de accu en geen andere

opladers. Het is niet toegestaan andere opladers te gebruiken,

dan vervalt direct de garantie.

De temperatuur waarin de accu geladen mag worden is: tussen

10 en 30 graden Celsius.

U kunt de accu in de fiets opladen. Beschikt u niet over een

oplaadpunt (stopcontact) in de buurt van uw fiets, dan kunt u

de accu uit de fiets halen en elders opladen. Zie 6.2 accu uit de

fiets halen (type 2) voor meer informatie.

Wanneer u uw fietstocht begint en u wilt de ondersteuning

gaan gebruiken, controleer dan eerst of de sleutel in de accu zit.

Om de ondersteuning te activeren draait u de contactsleutel in

de accu naar rechts.

Type 2

5 polige aansluiting

8

2.3 Langer dan één maand

uw elektrische fiets of accu niet

gebruiken.

Wanneer zo een periode voor komt, dient u de accu in ieder

geval met minstens een half volle lading op te bergen (meer

mag ook). De accu dient in dit geval uit de fiets genomen

te worden en in een droge, geventileerde ruimte te worden

opgeborgen. Deze mag hierbij niet gekoppeld zijn aan de

oplader. De temperatuur in deze ruimte mag niet beneden

de 10°C en boven de 30°C zijn. De relatieve vochtigheid dient

tussen de 5 en 65% Relative Humidity te liggen.

Let op:

Niet in de vrieskou buiten in de winter opladen.

Niet in de volle zon opladen.

Leg geen zware voorwerpen op de accu-oplader.

Voorkom dat:

• De accu en/of de accu-oplader in de buurt komen van

extreme hitte > 30 °C of open vuur.

• Sla nooit met een hamer of ander voorwerp op de accu.

• Voorkom lang en hard schudden van de accu.

• Dompel de accu of de oplader nooit onder in water.

• Steek nooit de sleutel van uw AXA Defender ringslot slot

in de accu. Er ontstaat dan kans op kortsluiting.

• Laat de oplader of accu nooit vallen. Het bevat gevoelige

elektronica.

• Bedek de accu tijdens het opladen nooit met materiaal

wat de luchttoevoer tegenhoudt.

• De accu moet kunnen “ademen” en koel blijven.

• Laadt de accu alleen op met de oplader die bij de

fiets geleverd is. Gebruik van een andere oplader en/

of stekker, wordt ten strengste afgeraden. Met het

gebruik van een andere oplader en/of stekker vervalt uw

garantie.

• Open nooit de behuizing van de oplader en verander

nooit de instellingen. Hierdoor vervalt uw garantie.

2.4 Gebruik van accu en fiets

in winterperiode.

Wanneer u uw fiets of accu langere tijd niet gebruikt, is het

van groot belang om zorgvuldig met de accu om te gaan. Een

koude temperatuur is een zeer belangrijke factor in het ernstig

verkorten van de accu-levensduur en kan zelfs in een zeer korte

periode diepontlading tot gevolg hebben (bij diepontlading

vervalt de garantie per direct).

Wij adviseren u om de accu op te bergen in een ruimte op

kamertemperatuur. Berg de accu dus niet een langere periode

achtereen op in bijvoorbeeld een koude schuur of garage.

Controleer minstens één keer per maand de accu door deze

in de elektrische fiets te monteren. Zet de accu op contact en

controleer op de display of er nog minstens 3 blokjes zichtbaar

zijn.

Indien er slechts één of twee blokjes zichtbaar

zijn, dient u de accu op te laden in een ruimte op

kamertemperatuur.

9

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

3.1 Power Aan / uit

Druk de MODE-knop voor enkele seconden in om het SWIFT

DISPLAY op te starten. Om het SWIFT DISPLAY uit te schakelen

dient u dezelfde knop weer enkele seconden ingedrukt te

houden.

Het SWIFT DISPLAY wordt automatisch uitgeschakeld na 10

minuten wanneer de fiets geen beweging ervaart.

3.2 Snelheidsmeter

Wanneer het SWIFT DISPLAY is ingeschakeld, druk dan de

MODE-knop kort in om de snelheidsweergave te veranderen, de

opties bestaan uit SPEED (real-time snelheid), AVG (gemiddelde

snelheid) en MAX (maximale snelheid). Hiernaast vindt u een

voorbeeld:

Omhoog

Omlaag

Mode

aan/uit

Kilometers

Koplamp

Accu indicatie

Ondersteuningen

Kilometerweergave

Meeloopfunctie

Snelheid

Snelheidsweergave

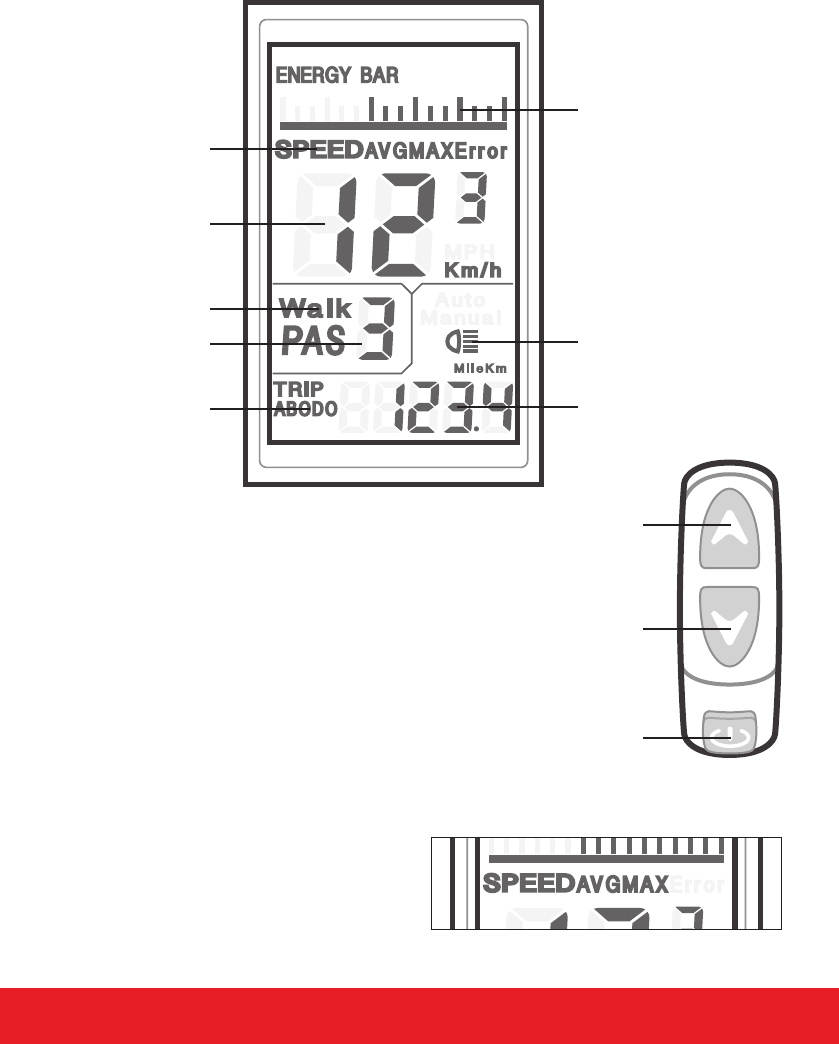

3.0 Handleiding bedieningspaneel Swift

10

Meeloopfunctie

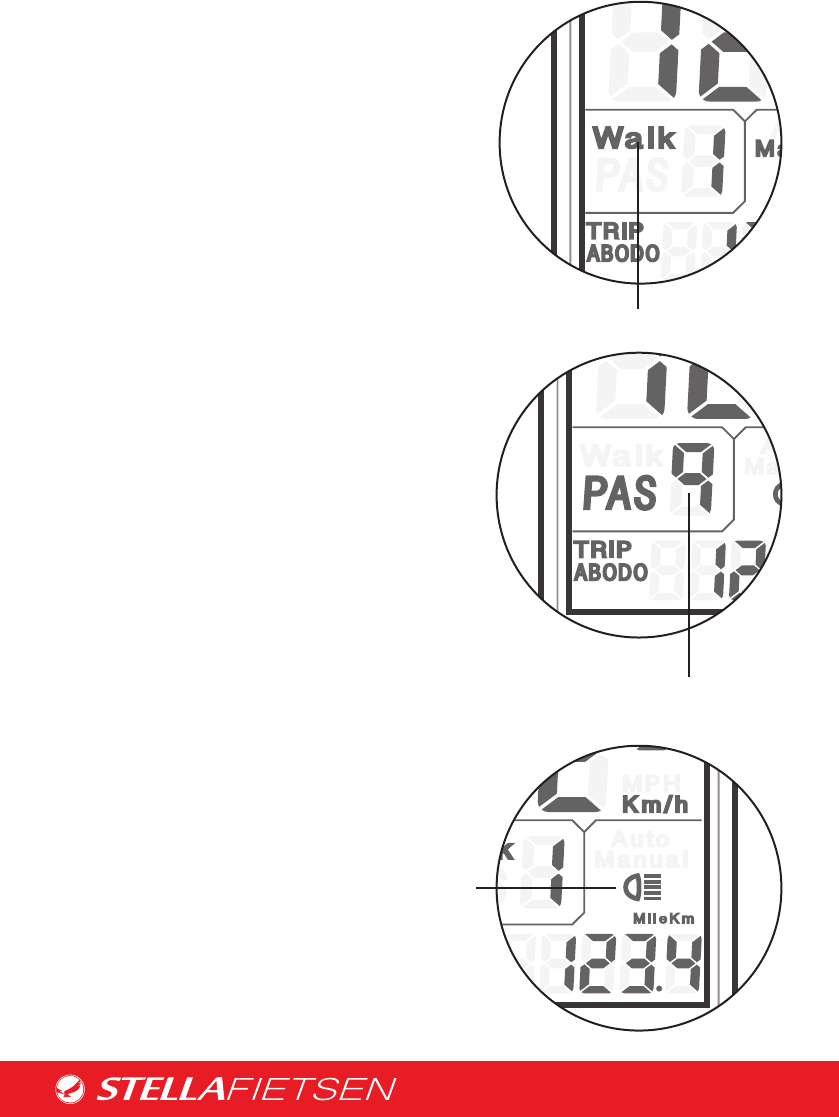

3.3 Activeren van de

meeloopfunctie

Wanneer het SWIFT DISPLAY is ingeschakelt, drukt u gedurende

3 seconden op de OMLAAG-knop om meeloopfunctie in te

schakelen. De fiets zal dan op een constante snelheid rijden van

6 km/u. ‘Walk 1’ wordt weergegeven op het SWIFT DISPLAY.

Gebruik de meeloopfunctie niet wanneer u op de fiets

zit, enkel wanneer u ernaast loopt.

3.4 Regelen van de

ondersteuning

De stand van de huidige ondersteuning wordt links onderin de

display weergegeven, naast de term “PAS”. In de vorm van een

getal geeft deze aan hoeveel kracht / ondersteuning de motor

u geeft tijdens het fietsen. Uw Stella elektrische fiets heeft 9

(negen) verschillende ondersteuningsmogelijkheden.

• Stand ‘1’ zorgt voor de minste ondersteuning;

• Stand ‘9’ zorgt voor de meeste ondersteuning.

De trapondersteuning bedient u met de knoppen “OMHOOG” en

“OMLAAG”.

Huidige

ondersteuningsniveau

Koplamp

indicatie

3.5 Inschakelen van de

koplamp

Om de koplamp te activeren drukt u de OMHOOG-knop lang

in. Wilt u het licht weer uitschakelen, durkt u dan nomaals

het knopje lang in om de koplamp uit te schakelen. Wanneer

de fiets deze functie niet heeft, zal dit ook niet op het SWIFT

DISPLAY zichtbaar zijn.

11

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

3.6 Batterij Indicatie

Wanneer de batterij vol is zullen de er vijf hoge lijnen

weergegeven worden op het SWIFT DISPLAY. Als er nog maar 1

lange lijn zichtbaar is betekend dat dat de batterij bijna leeg is,

we raden u dan ook ook om deze op te laden.

3.7 Vermelding van

kilometers

Druk de MODE-knop eenmaal in om te schakelen tussen de

weergave van de kilometers, u kunt schakelen tussen de

volgende mogelijkheden: TRIP A (enkele reis kilometers),

TRIP B (enkele reis kilometers), ODO (totaal aantal gereden

kilometers). Hiernaast ziet u de weergave:

3.8 Trip stand op 0 zetten

Om het aantal kilometers van de Trip weergave op 0 te zetten

drukt u de MODE-knop en de OMLAAG-knop tegelijkertijd in. Nu

zal u zien dat de Trip kilometers op 0 springt.

3.9 Error Code Beeldscherm

Storingen in de elektrische ondersteuning van de fiets zal

automatisch worden weergeven door een ERROR in het

beeldscherm te tonen. Op de snelheidsmeter ziet u de

bijkomende foutcode. Pas na het oplossen van het probleem zal

de code wegvallen en kunt u weer van de fiets gebruik maken.

Beschrijving van de foutcodes:

· 21, storing tussen de accu en de controller.

· 22, afwijkend vermogen.

· 23, storing op de motorstekker.

· 24, afwijkend motorsignaal.

· 25, storing in de remsensor.

· 30, storing in de communicatie van de controller.

Kilometerweergave

Accu indicatie

3.10 Instellingen

Na het inschakelen van het SWIFT DISPLAY, drukt u de

OMHOOG- en OMLAAG-knop en in voor 3 seconden. Hierna

komt u in de instellingen voor het aanpassen van het km/u,

snelheidslimiet en de wielbasis.

U kunt de instellingen aanpassen door op de OMHOOG- en

OMLAAG-knop en te gebruiken. Wanneer u de juiste instelling

gevonden heeft kunt u de MODE-knop eenmaal indrukken om

de instelling te bevestigen en door te gaan naar het volgende

onderdeel. Hier kunt u op dezelfde manier de instellingen

aanpassen. Als alle onderdelen correct zijn ingesteld kunt u de

MODE-knop ingedrukt houden voor minstens 2 seconden om

alles op te slaan en terug te keren naar het beginscherm.

12

4.1 Opstarten display

Na het aanzetten van het contact van de accu zal het display

direct aangaan. Het rode “Stella” balkje zal drie maal oplichten

evenals de verlichting van de knoppen. U kan daarna meteen

op ondersteuning 1 beginnen met fietsen.

3 sec inhouden

om het display

uit te schakelen

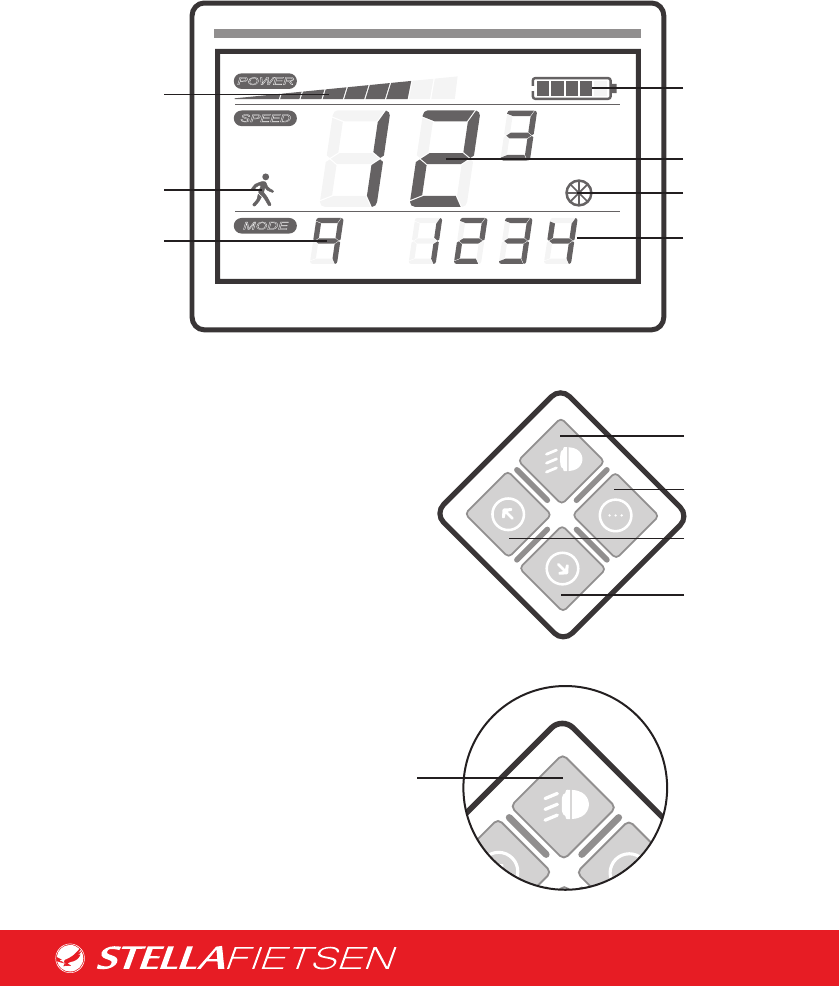

4.0 Handleiding bedieningspaneel

Modena Excellence

POWER

SPEED

MODE

ECO

NORMAL

BOOST

ODO

KmAVG

RANGE

TRIP

Km/h

Snelheid

Krachtmeter

Meeloop

functie

Ondersteuning

Wiel symbool

Trip,

ODO,

Gemiddelde

Accu indicatie

Mode knop

Licht knop

Pijl omhoog

Pijl omlaag

4.2 Uitzetten display

Om uit te zetten houdt de “Licht knop” 3 seconden ingedrukt.

Het system is nu volledig uitgeschakeld.

13

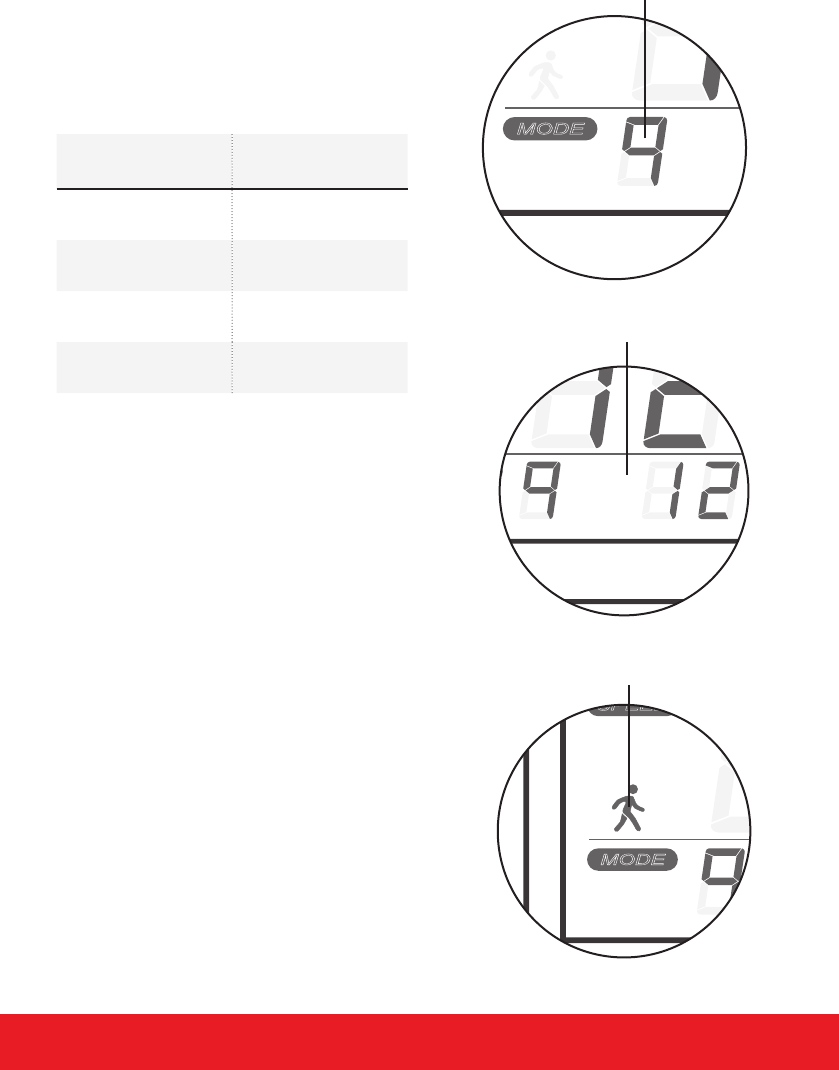

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

Ondersteunings

niveau

Ondersteunings

naam

0

1-3 Eco

4-6 Normaal

7-9 Boost

POWER

SPEED

MODE

ECO

NORMAL

BOOST

ODO

AVG

RANGE

TRIP

Ondersteuningsniveau

4.3 Ondersteuning bedienen

De ondersteunings niveau’s kunt u hoger/lager zetten met de

“Pijl knoppen”.

Het huidige ondersteunings niveau wordt links onderin

weergegeven op het display.

Snelheid

Wiel symbool

Accu indicatie

Mode knop

Licht knop

Pijl omhoog

Pijl omlaag

4.4 Trip, ODO, Gemiddelde

snelheid selectie

Trip = Dag kilometerteller

ODO = Totale kilometerstand

AVG = Gemiddelde snelheid

Deze functie bedient u met de “Mode knop”

In het display ziet u hier de 3 functies.

4.5 Meeloop functie

Om de loop functie te gebruiken houdt u 3 seconden de “Pijl

omlaag knop” in.

Als u deze loslaat stopt deze direct.

Hiermee kunt u heuvel op lopen.

Tijdens de mee loop functie blijft dit meeloop icoontje

knipperen.

POWER

SPEED

MODE

ECO

NORMAL

BOOST

ODO

AVG

RANGE

TRIP

Km/h

Trip, ODO, Avg

POWER

SPEED

MODE

ECO

NORMAL

BOOST ODO

AVG

RANGE

TRIP

Meeloop icoon

14

Wiel diameter menu

POWER

SPEED

MODE

ECO

NORMAL

BOOST

ODO

KmAVG

RANGE

TRIP

Km/h

POWER

SPEED

MODE

ECO

NORMAL

BOOST

ODO

KmAVG

RANGE

TRIP

Km/h

Meeloop snelheid menu

Mode knop

inhouden om

te resetten

4.6 Display achtergrond

verlichting

De sterkte van het licht is te bedienen met de “Licht knop”.

U kan de sterkte in 4 standen zetten uit,laag,medium,hoog.

4.7 Gemiddelde en trip op

0000 zetten

Om de gemiddelde snelheid en de trip teller op 0000 te zetten

houdt u de “Mode knop” in tot deze gereset is.

Als u de trip reset gaat automatisch de gemiddelde snelheid

er in mee.

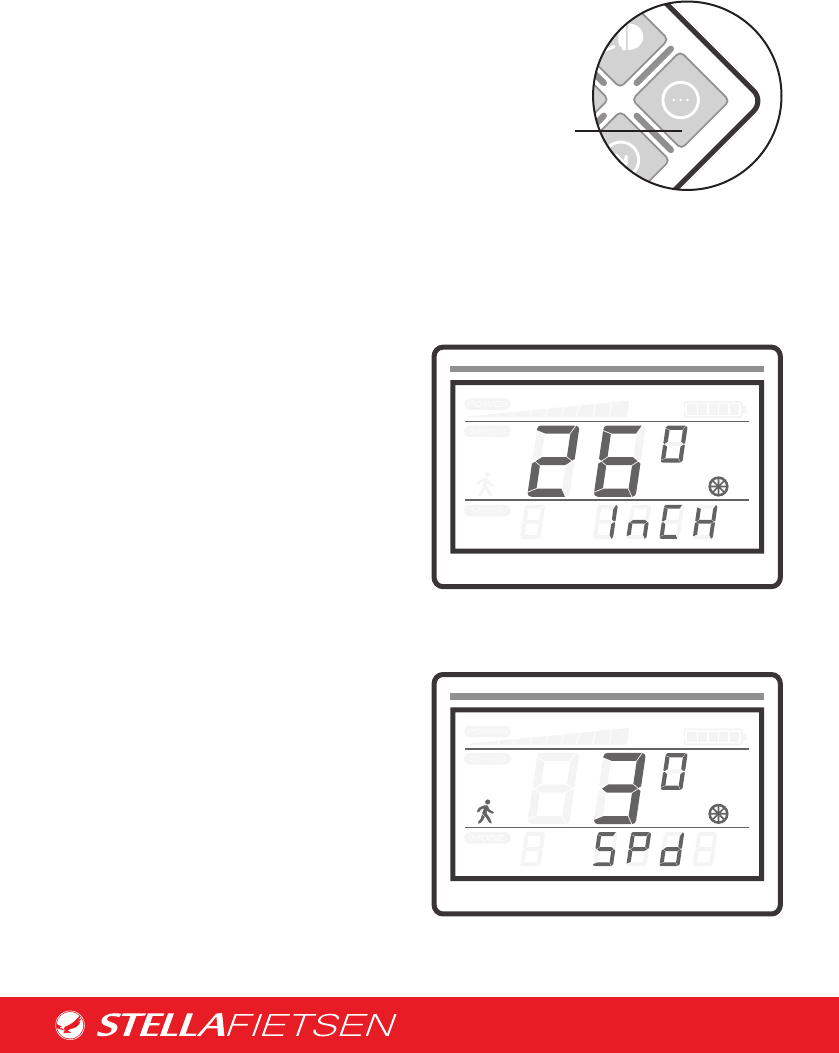

4.8 Instellingen wieldiameter

en snelheid meeloopfunctie

Druk “Licht” en “Mode knop” tegelijk in om het menu te openen

voor de wiel diameter en snelheid van de loopfunctie.

Op het display staat nu de weergave van de wiel diameter.

Het wiel symbool knippert nu rechts onderin.

Met de “Pijl Omhoog/Omlaag knop” kunt u de diameter

instellen: 26, 28 inch en 700 C.

Stel de juiste wieldiameter in en druk daarna op de “Mode

knop”.

Nu kan u de snelheid van de meeloop functie gaan instellen.

Het wiel symbol knippert en hier kunt u de loopsnelheid

instellen.

Met de “Pijl Omhoog/Omlaag knop” kunt u de snelheid

veranderen in: 3,0 , 4,0 , 5,0 en 6,0 km/h.

Heeft u de juiste snelheid drukt u de “Mode knop” weer in.

U bent nu weer terug in het standaard menu.

16

5.4 Verlichting

De fietsverlichting en display achtergrond verlichting kunnen

aan en uit worden gezet door de OMHOOG-knop langer dan 2

seconden in te drukken.

5.5 Ondersteuningsniveau

Het ondersteuningsniveau is hoger en lager te zetten

met de OMHOOG- en OMLAAG-knoppen. Het huidige

ondersteuningsniveau wordt midden onderaan op het display

weergegeven. Tevens is het huidige ondersteuningsniveau af te

lezen aan het bovenste LED-balk bij de bedieningsknoppen.

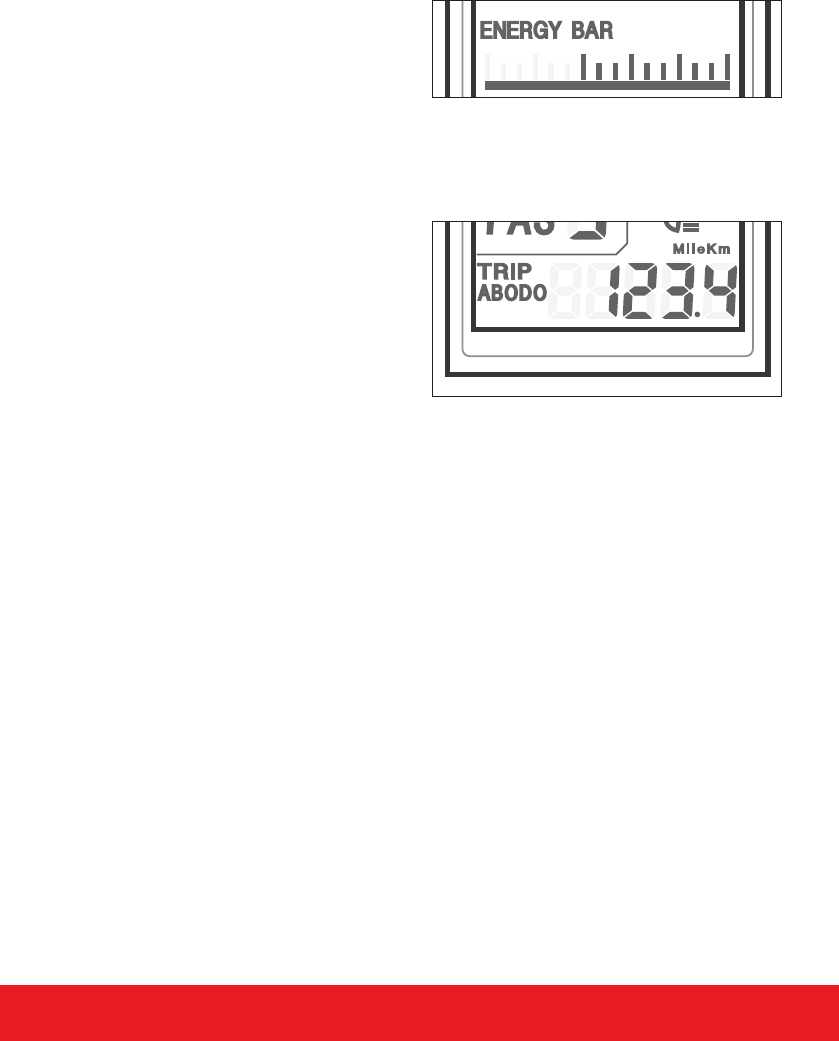

5.6 ODO en Trip indicatie

ODO = Totale kilometerstand

Trip = Dag kilometerteller

Door middel van het indrukken van de MODE-knop kan er

gewisseld worden tussen de ODO- en Trip-stand.

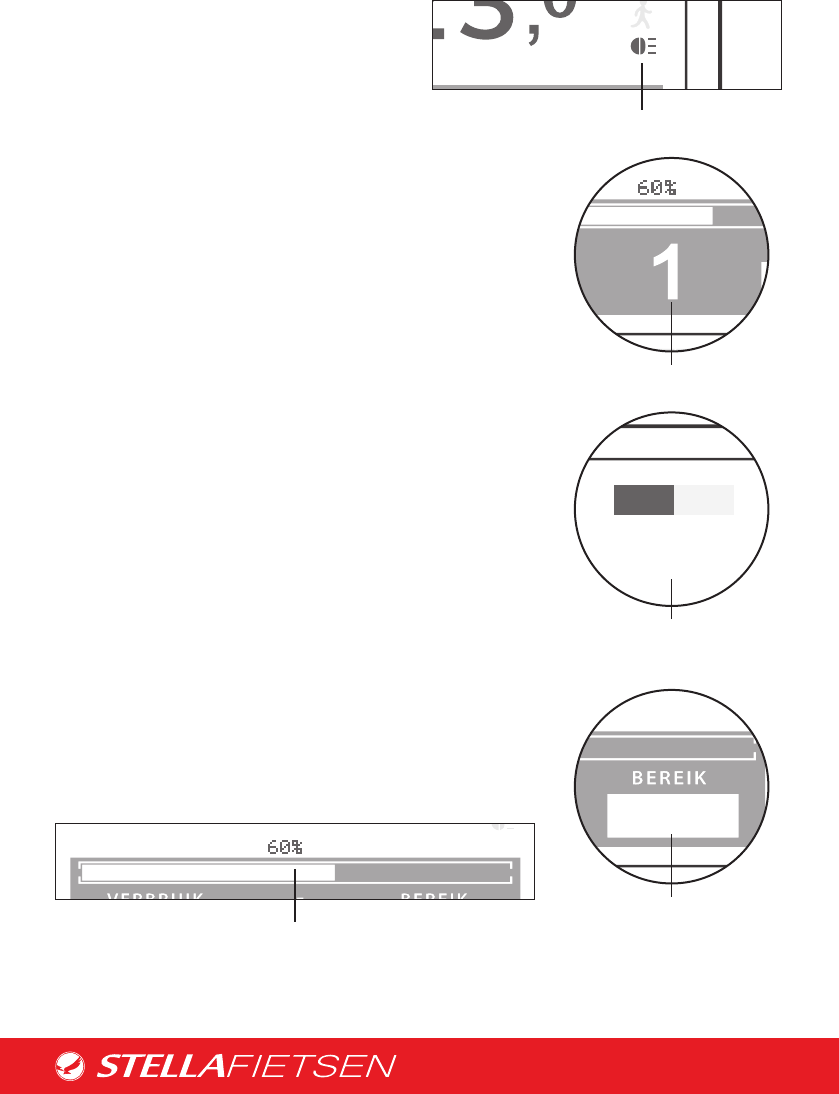

5.8 Bereik en accu-indicatie

Een indicatie van het nog te bereiken kilometers met de

resterende energie in de accu wordt rechts onderaan het

diplay weergegeven. Deze is afhankelijk van het huidige

ondersteuningsniveau.

Het energie niveau van de accu wordt door middel van

een balk en percentage in het midden van het display

weergegeven. Ook wordt het energie niveau aangegeven bij de

bedieningsknoppen op het stuur door middel van het onderste

00

ODO TRIP

KM

KM/U

83

GEM.SNELHEID

ODO- en Trip-stand

00

ODO TRIP

KM

KM/U

83

088

GEM.SNELHEID

Bereik in kilometers

00

ODO TRIP

KM

KM/U

83

088

GEM.SNELHEID

Huidig ondersteuningsniveau

00

ODO TRIP

KM

KM/U

83

088

GEM.SNELHEID

Accu-indicatie

00

ODO TRIP

KM

KM/U

83

088

GEM.SNELHEID

Verlichting indicatie

LED-balk.

17

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

5.0 Eigenschappen

5.1 Rijden met hoge

ondersteuning met een halflege

accu

Wanneer u met een hoge ondersteuning fietst als de accu

halfleeg is en u rijdt bijvoorbeeld een stevige heuvel op, kan het

voorkomen dat de controller (de elektrische besturing van de

fiets) besluit de ondersteuning even te stoppen in verband met

een te lage stroomwaarde in de accu. Dit dient ter bescherming

van de motor. U ervaart dit tijdens het fietsen als een remmend

gevoel. Door te wijzigen naar een lagere ondersteuning kunt u

dan gewoon weer doorrijden met ondersteuning.

5.2 Gebruik als gewone fiets

(ondersteuning uit)

U kunt uw elektrische Stella fiets ook gebruiken als een gewone

fiets door de ondersteuning uit te schakelen. U zet dan de

ondersteuning op de 0-stand.

5.3 Accu-indicator

Op de display is een batterij afgebeeld. Als uw accu net

opgeladen is zullen alle blokjes branden in de batterij. Het kan

zijn dat wanneer u tegen bijv. een steile viaduct op rijdt het

aantal blokjes even afneemt. Als u weer naar beneden rijdt zal

het aantal weer toenemen (dit heeft te maken met een korte

piekbelasting van de accu).

U kunt ervoor kiezen om de accu helemaal leeg te rijden maar

u mag ook tussendoor bijladen als er nog enkele blokjes in

de batterij op de display branden. De Lithium Ion accu heeft

geen geheugenverlies en geen zogenoemde geheugenfunctie

(memory functie).

5.4 Capaciteit van de accu

Uw Stella fiets is uitgerust met een accu met hoge energie-

inhoud. De capaciteit of energie-inhoud van uw accu wordt

bepaald door de volgende rekensom:

Ampèrage x Voltage = Wattuur

GROOT: 11 Ah x 36 V = 396 Wh

Optioneel is er een XL accu leverbaar van:

14,5 Ah x 36 V = 522 Wh

18

6.0 Handelingen

6.1 Accu uit de fiets halen

(type 1)

Uw accu is voorzien van een eigen anti-diefstal slot dat

onderdeel uitmaakt van het contactslot. Alleen als de accu

op slot staat kunt u de ondersteuning gebruiken, dit is een

beveiliging tegen diefstal.

Wanneer u de accu uit de fiets wilt halen dient u de volgende

handelingen te verrichten:

Draai de vergrendeling van de accu los door de axasleutel uit

het slot van de fiets te halen, en in het contact slot van de

fiets te plaatsen, draai de sleutel naar RECHTS om de accu te

ontgrendelen.

U kunt de accu nu aan de handgreep (bevindt zicht aan de

onderkant van de accu) rustig uit de geleiders schuiven.

De accu wordt op zijn plek gehouden door middel van een

stevige pin, die geplaatst is aan de onderkant van de accu. Als u

de accu weer in de houder wilt schuiven moet u er voor zorgen

dat de pin is ingetrokken.

Dit doet u door de sleutel in de accu naar ‘unlock’ te draaien. Als

de pin in de accu zit kunt u de accu in de geleiders schuiven. Als

de accu op zijn plek zit draait u de sleutel om. De pin schuift in

de opening onder de accu. Let er goed op dat deze op zijn plek

zit, anders zit de accu niet vast.

Haal de accu alleen uit de fiets wanneer daar een reden voor is

bijvoorbeeld:

• U hebt geen mogelijkheid om de accu in de stalling /

garage op te laden;

• U fietst in de winter enkele maanden niet;

• Bescherming tegen bevriezing als de fiets in de

wintermaanden in een niet-vriesvrije ruimte staat;

Laat de accu normaal altijd op slot in de fiets zitten.

De accu kan gewoon in de fiets worden opgeladen.

6.2 Accu uit de fiets halen

(type 2)

Uw accu is voorzien van een eigen anti-diefstal slot dat

onderdeel uitmaakt van het contactslot. Alleen als de accu

op slot staat kunt u de ondersteuning gebruiken, dit is een

beveiliging tegen diefstal.

Wanneer u de accu uit de fiets wilt halen dient u de volgende

handelingen te verrichten:

Draai de vergrendeling van de accu los door de sleutel in het

contactslot in te drukken en tegelijkertijd naar LINKS te draaien.

Haal de sleutel nu uit de accu;

U kunt de accu nu aan de handgreep (bevindt zicht aan de

onderkant van de accu) rustig uit de geleiders schuiven.

De accu wordt op zijn plek gehouden door middel van een

stevige pin, die geplaatst is aan de onderkant van de accu. Als u

de accu weer in de houder wilt schuiven moet u er voor zorgen

dat de pin is ingetrokken.

Dit doet u door de sleutel in de accu naar ‘unlock’ te draaien. Als

de pin in de accu zit kunt u de accu in de geleiders schuiven. Als

de accu op zijn plek zit draait u de sleutel om. De pin schuift in

de opening onder de accu. Let er goed op dat deze op zijn plek

zit, anders zit de accu niet vast.

Haal de accu alleen uit de fiets wanneer daar een reden voor is

bijvoorbeeld:

• U hebt geen mogelijkheid om de accu in de stalling /

garage op

• te laden;

• U fietst in de winter enkele maanden niet;

• Bescherming tegen bevriezing als de fiets in de

wintermaanden

• in een niet-vriesvrije ruimte staat;

Laat de accu normaal altijd op slot in de fiets zitten.

De accu kan gewoon in de fiets worden opgeladen.

20

Lipje

6.9 Bandenspanning

Voor het snel controleren of de banden hard genoeg zijn

opgepompt, kunt u het beste met twee vingers beide

zijkanten (wangen) van de band indrukken. Het indrukken

van het loopvlak (bovenkant band) heeft in deze geen zin,

omdat er direct onder het loopvlak de verharde anti-leklaag is

aangebracht.

[ i ] Wij adviseren een bandenspanning van minimaal 4 tot

4.5 bar. Vanzelfsprekend kunt u de bandenspanning het

beste controleren met een fietspomp met een drukmeter.

Indien u nog niet over zo een fietspomp beschikt, verzoeken

wij u vriendelijk contact op te nemen met één van onze

medewerkers.

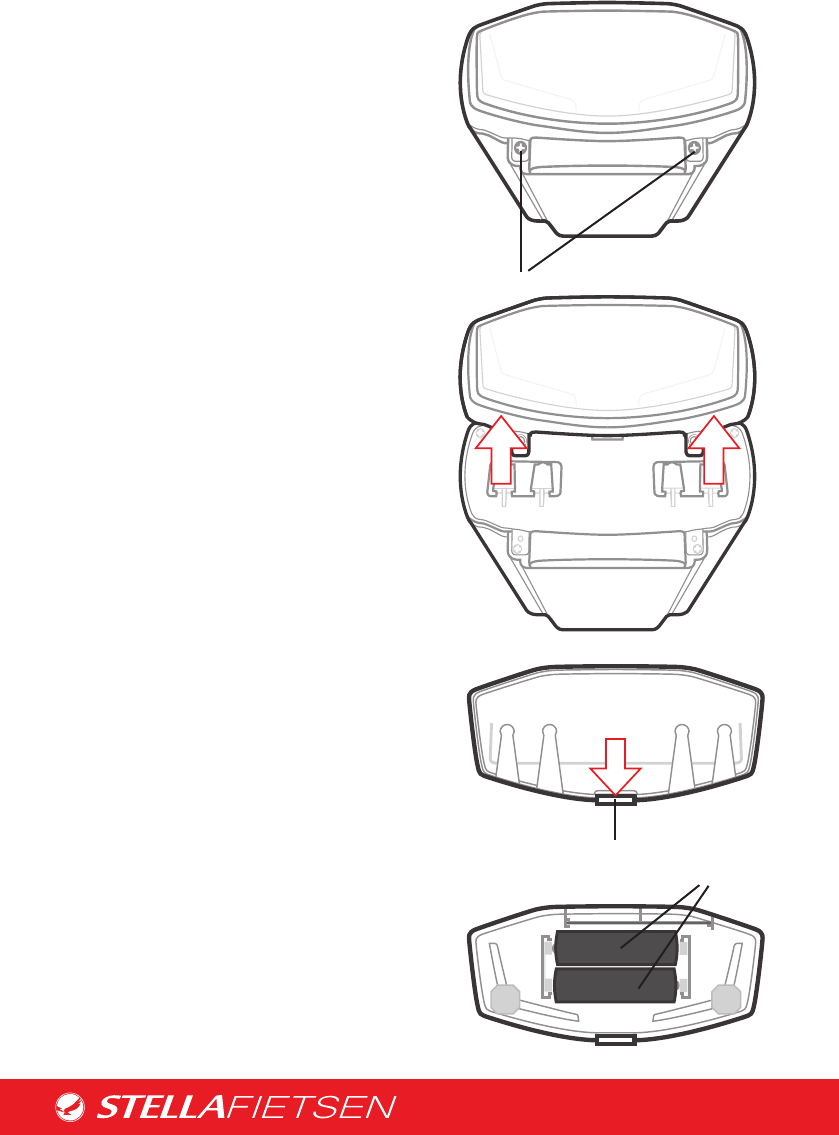

6.10 Batterijen koplamp en

achterlamp

Uw koplamp en achterlamp worden gevoed door een set AA –

batterijen. Deze kunt u eenvoudig vervangen door de schroef te

verwijderen en het achterste of bovenste kapje te verwijderen.

Hiernaast volgt een stappenplan.

Stappenplan batterijen achterlicht

vervangen.

1. Draai de twee schroeven onder het achterlicht los.

2. Druk aan de onderzijde de kap iets los. Wanneer er

genoeg kracht wordt gebruikt klikt de bovenkant los. (let

op, dit kan een krakend geluid maken).

3. Schuif de kap met het achterlicht omhoog.

4. Klik het achterlicht uit elkaar door het lipje naar beneden

te duwen.

5. Vervang de batterijen.

6. Voer de stappen nu in omgekeerde volgorde uit om het

achterlicht weer

7. in elkaar te zetten. Let er op dat alle onderdelen goed in

elkaar geklikt zitten.

Schroef

2x AA-Batterijen

21

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

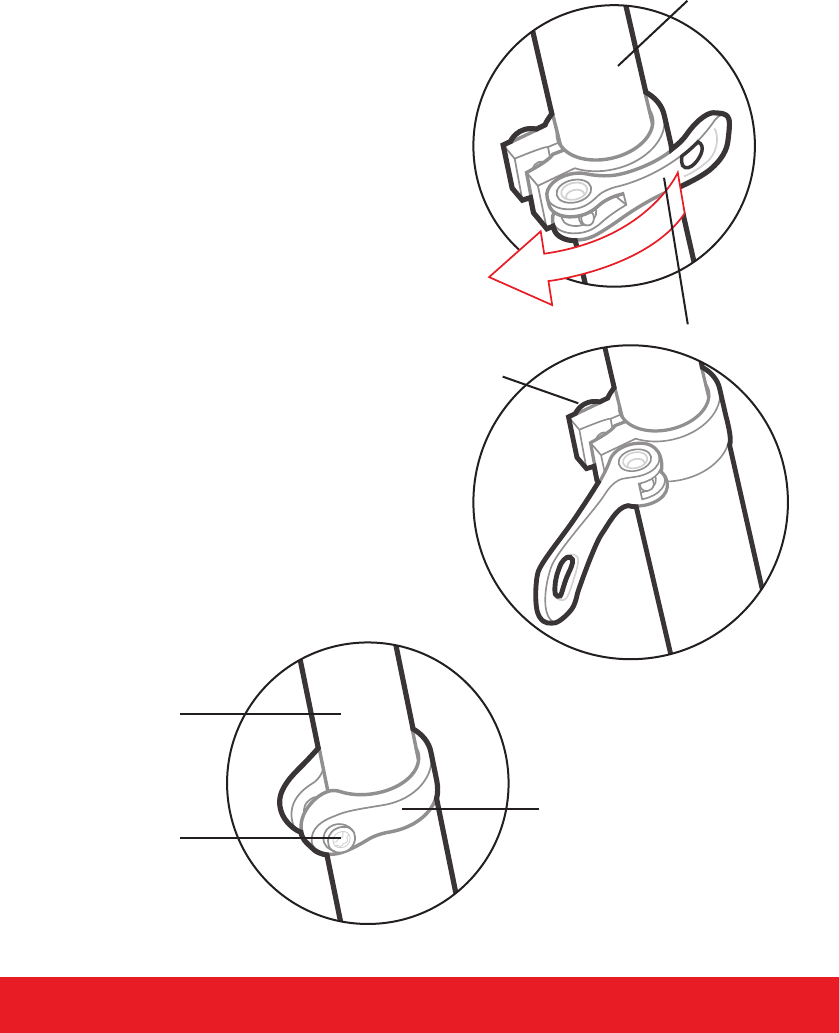

Zadelklem

Zadelpen

Zadelklem Type 1

Zadelklem Type 2

Zadelklem

Inbusbout

Zadelpen

7.0 Onderhoud

7.1 Zadel (hoogte) wijzigen

Bij het zitgedeelte van de elektrische fiets, vindt u de

snelsluiting van de zadelpen. Haal de handel naar achter om de

klem te deblokkeren. U kunt nu het zadel omhoog en omlaag

bewegen om de gewenste zadelhoogte te bepalen. Draai de

snelsluiting vast indien u de gewenste hoogte heeft bepaald.

7.2 Zadel vastzetten

Naargelang intensief gebruik, kan het zijn dat het zadel niet

meer goed wordt geklemd en kan het voor komen dat deze

vrij beweegt. Dit kunt u eenvoudig verhelpen door de hendel

te sluiten en aan de andere zijde de inbusbout met een

inbussleutel vast te draaien.

Inbusbout

23

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

Inbusbout

achterkant

standaard

7.4 Hoogte stuurpen wijzigen

Wilt u zelf de hoogte van het stuur wijzigen, plaats dan

het stuur (met de hendel nog steeds geopend) in de meest

verre horizontale positie. Er verschijnt een inbusbout die

u kunt losdraaien met 6 mm inbussleutel. Indien helemaal

losgedraaid kunt u de stuurpen hoger of lager bewegen. Draai

de inbussleutel vast op de gewenste hoogte.

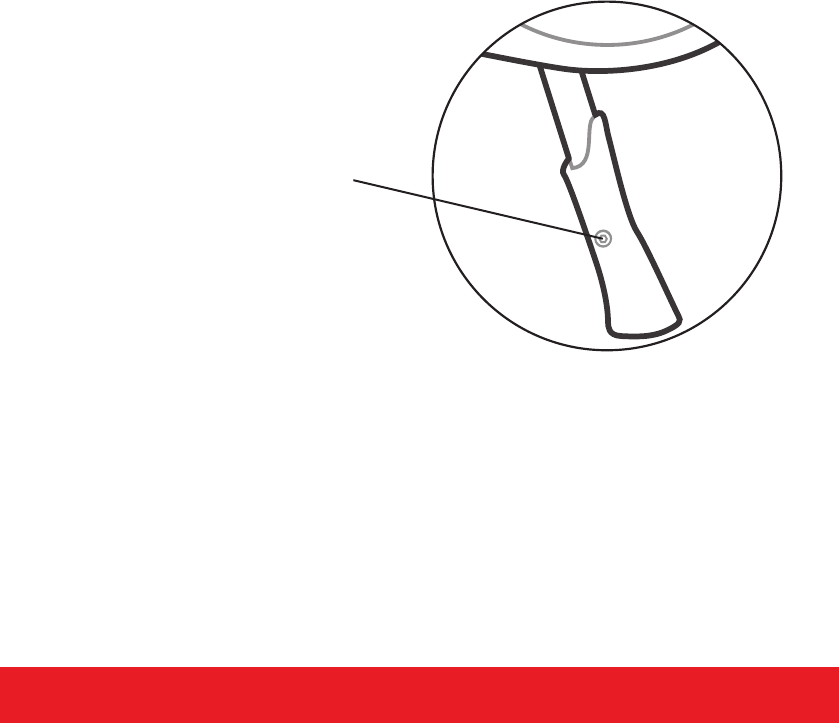

7.5 Standaard bijstellen

Wanneer de fiets te veel rechtop staat of juist te ver naar

beneden helt, kunt u de standaard verstellen. Aan de

achterzijde van de zwarte voet vindt u een 4mm inbusbout.

Draai deze los, waardoor u het zwarte voetstuk desgewenst

hoger of lager kunt stellen. Indien de gewenste stand bereikt is,

draait u de inbusbout weer stevig vast.

24

8.0 Veelgestelde Vragen

Hoe moet ik met mijn elektrische fiets en accu omgaan in de winter?

Belangrijk is om de accu op te bergen en op te laden in een goede geventileerde en droge ruimte op kamertemperatuur.

Voor meer informatie, zie 2.4 Gebruik van accu en fiets in winterperiode.

Stand Snelheid Stand Snelheid

Meeloop/

auto 6 km/u 5 17 km/u

1 8 km/u 6 19 km/u

2 10 km/u 7 21 km/u

3 12 km/u 8 23 km/u

4 14 km/u 9 25 km/u

Mijn ondersteuning valt steeds weg?

Het elektrische systeem van een elektrische fiets is zo ingesteld

dat deze ondersteuning geeft tot aan een bepaalde snelheid.

Fietst u vanuit uzelf al met een hogere snelheid? Dan zal de

ondersteuning wegvallen.

Grofweg kunt u het schema hiernaast aanhouden hoe het

systeem is ingesteld bij een systeem met 9 ondersteuningen.

Dit kan echter per fiets afwijken.

Mijn verbruiksmeter op de display geeft vaak 0 WATT aan. Is de ondersteuning

kapot?

Nee, uw ondersteuning is juist op deze wijze ingesteld. Zie voor meer informatie het antwoord bij “Mijn ondersteuning valt steeds

w e g ”.

Ondersteuning 1-2-3-4 doen het niet. Is mijn fiets kapot?

Zie de twee voorgaande vragen + antwoorden.

Waar kan ik een extra sleutel bijbestellen voor het AXA (ring)slot.

U kunt een extra sleutel voor het AXA Ringslot bijbestellen op de website http://www.axa-stenman.com/. Stella zelf biedt deze

mogelijkheid niet.

Waar kan ik een extra sleutel bijbestellen voor mijn Stella accu.

U kunt een extra sleutel van de accu bij laten maken bij een plaatselijke sleutelmaker. Stella zelf biedt deze mogelijkheid niet.

Ik heb een lage actieradius. Hoe komt dit?

Zoals in 1.3 Actieradius aangegeven, zijn er vele factoren die van invloed zijn op de actieradius. Belangrijke oorzaken zijn

fietsbanden die te zacht zijn, veelvuldig optrekken en afremmen (in een drukke verkeerssituatie) en uiteraard het gewicht van de

berijder.

Hoe kan ik de bandenspanning controleren?

Wij adviseren om dit te doen met een kwalitatief goede fietspomp met een drukmeter. Deze kunt u eventueel aanschaffen via de

Stella Klantenservice. Voor meer informatie, zie 6.9 Bandenspanning.

25

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

Wat voor banden en ventielen zitten er op mijn fiets?

Stella elektrische fietsen zijn uitgerust met anti-lek banden. Deze zorgen ervoor dat scherpe onderdelen een stuk moeilijker door het

loopvlak prikken.Verder gebruiken wij de normale Hollandse ventielen. Deze kunt u met vrijwel elke fietspomp oppompen.

De indicatielampjes op mijn accu werken niet.

De indicatielampen op de accu doen het alleen indien de sleutel op ‘contact’-stand [ ON ] staat. Overigens raden wij aan de accu

indicatie op de display te gebruiken, gezien deze een veel nauwkeurigere indicatie geeft.

Ik heb een dichte kettingkast. Moet ik doortrappen tijdens het schakelen?

Wij raden aan om bij Shimano Nexus naven de trappers kort stil te houden tijdens het schakelmoment. Hierdoor haalt u druk van de

naaf, wat de levensduur van deze belangrijke onderdelen ten goede zal komen.

Hebt u een NuVinci naaf (traploos schakelen)? Dan dient u juist enkel te schakelen tijdens het rijden.

Ik heb een derailleur / open kettingkast. Mag ik in stilstand schakelen?

Dit raden wij ten zeerste af. Voor het behoud van de ketting en derailleur dient u te allen tijde te schakelen tijdens het doortrappen.

In stilstand schakelen kan tot gevolg hebben dat de ketting van het tandwiel valt.

Eén of meerdere spaken hebben spaakbreuk. Mag ik verder fietsen?

Nee, dit wordt met klem afgeraden. Dit kan meerdere spaakbreuken tot gevolg hebben of in een erger geval kan het wiel ontwricht

raken.

Laat de spaakbreuk zo spoedig mogelijk repareren bij een gerenommeerde fietsenmaker in de buurt of neem contact op met de

Stella Klantenservice.

Moet ik mijn elektrische fiets verzekeren?

Tegenwoordig worden er veel elektrische fietsen gestolen. Daarom raden wij aan om uw elektrische fiets in ieder geval tegen

diefstal te verzekeren.

Dit kan zeer voordelig via onze verzekeringspartner Unigarant / ANWB verzekeringen.

Bel gelijk één van onze telefonistes voor de scherpste premie op 0341 – 25 22 66.

www.stellafietsen.nl/instructievideo/

Stella helpt u graag op weg!

Bekijk onze instructievideo’s op:

Staat uw uitleg er toch niet tussen? Bel dan 0341 - 25 22 66.

9.0 Instructievideo’s

26

Bouwjaar : 2016

Voldoet aan alle toepasselijke bepalingen van de volgende richtlijn(en):

Richtlijn 2006/42/EG (Machinerichtlijn)

De volgende (geharmoniseerde) normen zijn, voor zover van toepassing, gehanteerd:

ISO 4210

NEN 15194

Plaats: Nunspeet

Datum: 29-2-2016

Naam: D. Van Renselaar Handtekening:

Functie: Directeur

10.0 EG-Verklaring

EG-Verklaring van Overeenstemming betreffende Machines

Vlg richtlijn 2006/42/EG, bijlage II, onder 1, A

(Oorspronkelijke verklaring)

Stella Fietsen BV

Oosteinderweg 90

8072 PD Nunspeet

Telefoon : +31 (0) 341 252266

E-mail : info@stellafietsen.nl

Verklaart hierbij dat:

Product : Elektrisch ondersteunende fiets

Model Datum aanbrenging CE

Stella Livorno 02-05-2014

Stella Modena Excellence 21-10-2014

Stella Vicenza Nero 04-12-2013

27

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

10.0 EG-Verklaring

EG-Verklaring van Overeenstemming betreffende Machines

Vlg richtlijn 2006/42/EG, bijlage II, onder 1, A

(Oorspronkelijke verklaring)

Stella Fietsen BV

Oosteinderweg 90

8072 PD Nunspeet

Telefoon : +31 (0) 341 252266

E-mail : info@stellafietsen.nl

Verklaart hierbij dat:

Product : Elektrisch ondersteunende fiets

NOTITIES ___________________________________________________________________________________________

_______________________________________________________________________________________________________

11.0 Notities

28

NOTITIES ___________________________________________________________________________________________

_______________________________________________________________________________________________________

29

WELKOM BIJ DE GROOTSTE E-BIKE SPECIALIST VAN NEDERLAND

NOTITIES ___________________________________________________________________________________________

_______________________________________________________________________________________________________

30 12.0 Korting op uw onderhoudsbeurt

Mærke:	Stella
Kategori:	Cykel E-cykel
Model:	Swift 2016 Fiets E-bike

Stella Swift 2016 Fiets E-bike Manual

Produkt Specifikationer

Har du brug for hjælp?

Cykel E-cykel Stella Manualer

Cykel E-cykel Manualer

Nyeste Cykel E-cykel Manualer
