PARTS INCLUDED•PIÈCES INCLUSES•PIEZAS INCLUIDAS
wing (passenger side) / aileron (côté passager) / aleta (lado del pasajero)
wing (driver side) / aileron (côté conducteur) / aleta (lado del conductor)
bracket / support / soporte
square head bolt M6 x 26 / boulon à tête carrée / perno de cabeza cuadrada M6 x 26
3-wing knob M6 / écrou à trois ailettes M6 / perilla de 3 aletas M6
plastic push-in fasteners / fixations emboîtées en plastique / sujetador plástico a presión
roof film / film de toit / película para el techo
foam pads / coussinets en mousse / almohadillas de espuma
load bar clip / fixation de barre de toit / seguro de la barra de carga
rubber spacer / entretoise en caoutchouc / espaciador de goma
square bar adapter / adaptateur pour barre carrée / adaptador de barra cuadrada
870XT fairing shield 32" / 870XT déflecteur de 32 pouces / 870XT deflector de 32 pulg
871XT fairing shield 38" / 871XT déflecteur de 38 pouces / 871XT deflector de 38 pulg
872XT fairing shield 44" / 872XT déflecteur de 44 pouces / 872XTdeflector de 44 pulg
873XT fairing shield 52" / 873XT déflecteur de 52 pouces / 873XT deflector de 52 pulg
A
B
C
D
E
F
G
H
I
J
K
L
1
1
3
3
3
5
1
1
3
3
3
part
pièce
parte
853-5475
853-5476
853-5477
853-2089-09
753-0745
853-5482
853-5481
853-5480
853-7361
853-5544
853-7362
853-5479
853-5479-02
853-5479-03
853-5479-04
description
description
descripcion
part number
numéro de pièce
numero de parte
870 qty.
870 qté.
870 cant.
1
1
4
4
4
6
1
1
4
4
4
871,872,873 qty.
871,872,873 qté.
871,872,873 cant.
A B DC E
H I J
F
RESTRICTIONS: NOT TO BE USED WITH SOFT SIDED CARGO BAGS.
RESTRICTIONS : NE PAS UTILISER AVEC DES SACS DE CHARGEMENT SOUPLES.
RESTRICCIONES: NO SE PUEDE USAR CON BOLSAS DE CARGA CON LATERALES BLANDOS.
K L
1
Start
Début
Inicio
Finished
Terminé
Final
G

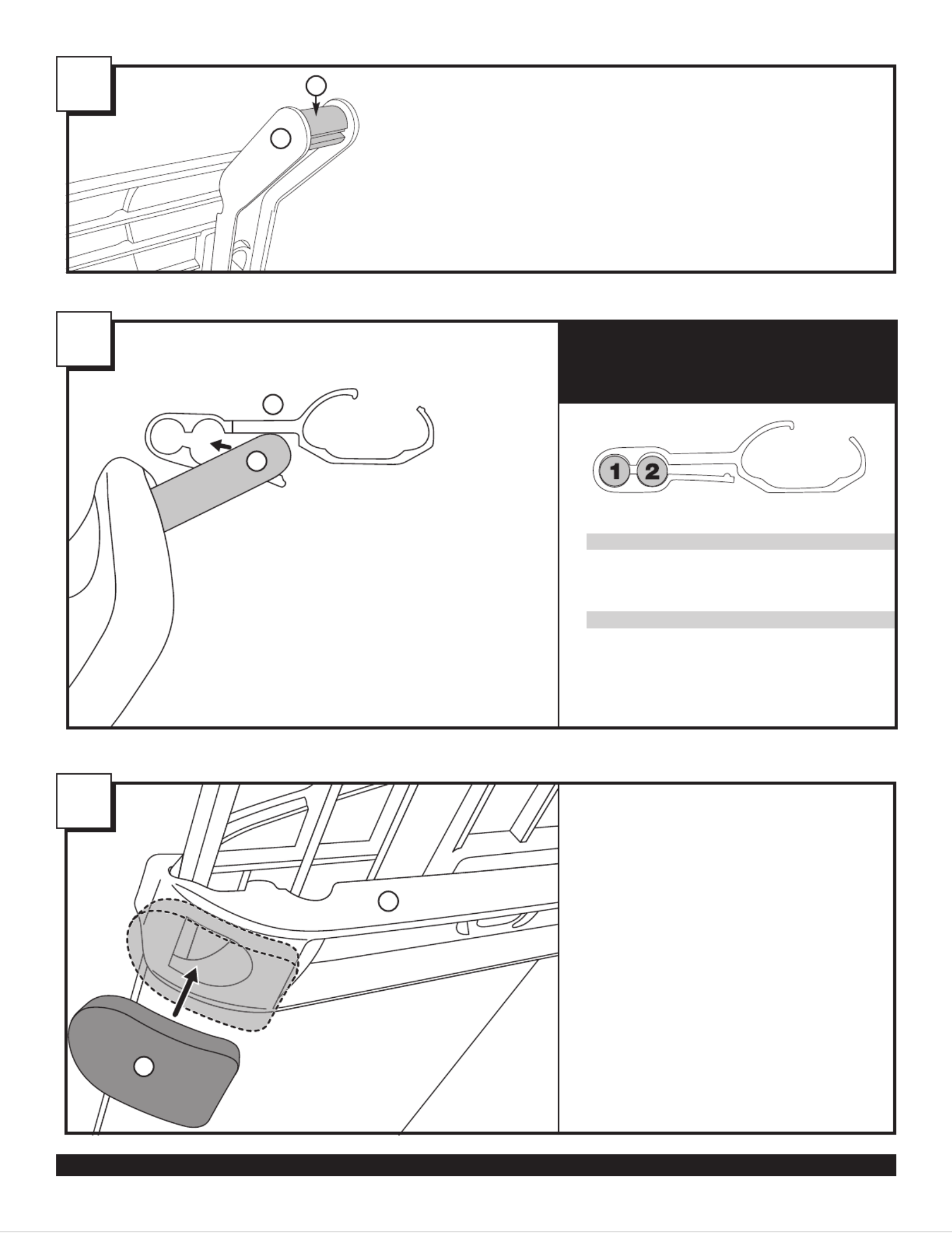

• Brackets already come assembled to wings.
Les supports viennent déjà montés sur les ailerons.
Los soportes p1-ya vienen montados en las aletas.
• Rotate bracket tab (C) to the base of the wing (A/B).
Faites tourner la languette du support (C) vers la base de l'aileron (A/B).
Haga girar la lengüeta del soporte (C) hacia la base de la aleta (A/B).
870XT, 871XT, 872XT, 873XT FAIRING™
501-5650-03 1 of 6
C
