Side 1/12

506-7092_04 1 of 8

part

pièce

parte

description

descripcion

qty.

qté

cant.

Aleft base plate / / plaque de base gauche placa de base izquierda 2

Bright base plate / plaque de base droite / placa de base derecha 2

Cbed rail clamp / étrier de ﬁxation au longeron de plate-forme / mordaza para riel de la caja 8

Dup-right tube assembly / montant tubulaire vertical / conjunto de tubos verticales 4

Edrive side rail / barre côté conducteur / riel del lado del conductor 1

Fpassenger side rail / barre côté passager / riel del lado del pasajero 1

Gmain rail / barre principale / riel principal 2

Hfront rail / barre avant / riel delantero 1

Iminor rail / barre secondaire / riel menor 2

Jfront rail clamp / étrier de ﬁxation de la barre avant / mordaza para riel delantero 2

Kinside rail clamp plate / plaque d’étrier de la barre intérieure / placa de mordaza de riel interior 4

Lmain rail clamp plate / plaque d’étrier de la barre principale / placa de mordaza de riel principal 6

Mminor rail clamp plate / plaque d’étrier de la barre secondaire / placa de mordaza de riel menor 6

Nhorizontal rail / barre transversale / riel horizontal 2

Otube end cap / capuchon d’extrémité / tapón de tubo 12

Pclamp foot / / pied de bride pie con mordaza 8

Qu-lock pin with lanyard / goupille en U avec lanière / pasador con candado en forma de “U” y cadena de amarre 2

hardware bag 91000 (includes below listed parts)

sac de quincaillerie 91000 (pièces énumérées ci-dessous)

bolsa de tornillería 91000 (incluye las siguientes piezas

SSHCS - 3/8" - 16 x 1 1/4" / SHCS - 3/8"- 16 x 1 1/4" / tornillo Allen de 0,9 cm (3/8 pulg.) - 16 × 3,2 cm (1 1/4 pulg.) 24

TSHCS - 3/8" - 16 x 1 5/8" / SHCS - 3/8" - 16 x 1 5/8" / tornillo Allen de 0,9 cm (3/8 pulg.) - 16 × 4,1 cm (1 5/8 pulg.) 2

USHCS - 3/8" - 16 x 2 1/4" / SHCS - 3/8" - 16 x 2 1/4" / tornillo Allen de 0,9 cm (3/8 pulg.) - 16 x 5,7 cm (2 1/4 pulg.) 2

VSHCS - 3/8" - 16 x 2 1/2" / SHCS - 3/8" - 16 x 2 1/2" / tornillo Allen de 0,9 cm (3/8 pulg.) - 16 × 6,3 cm (2 1/2 pulg.) 2

WSHCS - 3/8" - 16 x 2 5/8" / SHCS - 3/8" - 16 x 2 5/8" / tornillo Allen de 0,9 cm (3/8 pulg.) - 16 × 6,6 cm (2 5/8 pulg.) 20

Xwasher 7/8" od x 3/8" id / rondelle 7/8" od x 3/8" id / arandela de 2,2 cm (7/8 pulg.) de diámetro exterior y 0,9 cm (3/8 pulg.) de diámetro interior 100

Ynut 3/8" - 16 / écrou 3/8" - 16 / tuerca de 0,9 cm (3/8 pulg.) - 16 50

ZSHCS - 3/8" - 16 x 3" / SHCS - 3/8" - 16 x 3" / tornillo Allen de 0,9 cm (3/8 pulg.) - 16 x 7,6 cm (3 pulg.) 8

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS

Universal Steel Rack

91000

X Y

C P

506-7092_04 2 of 8

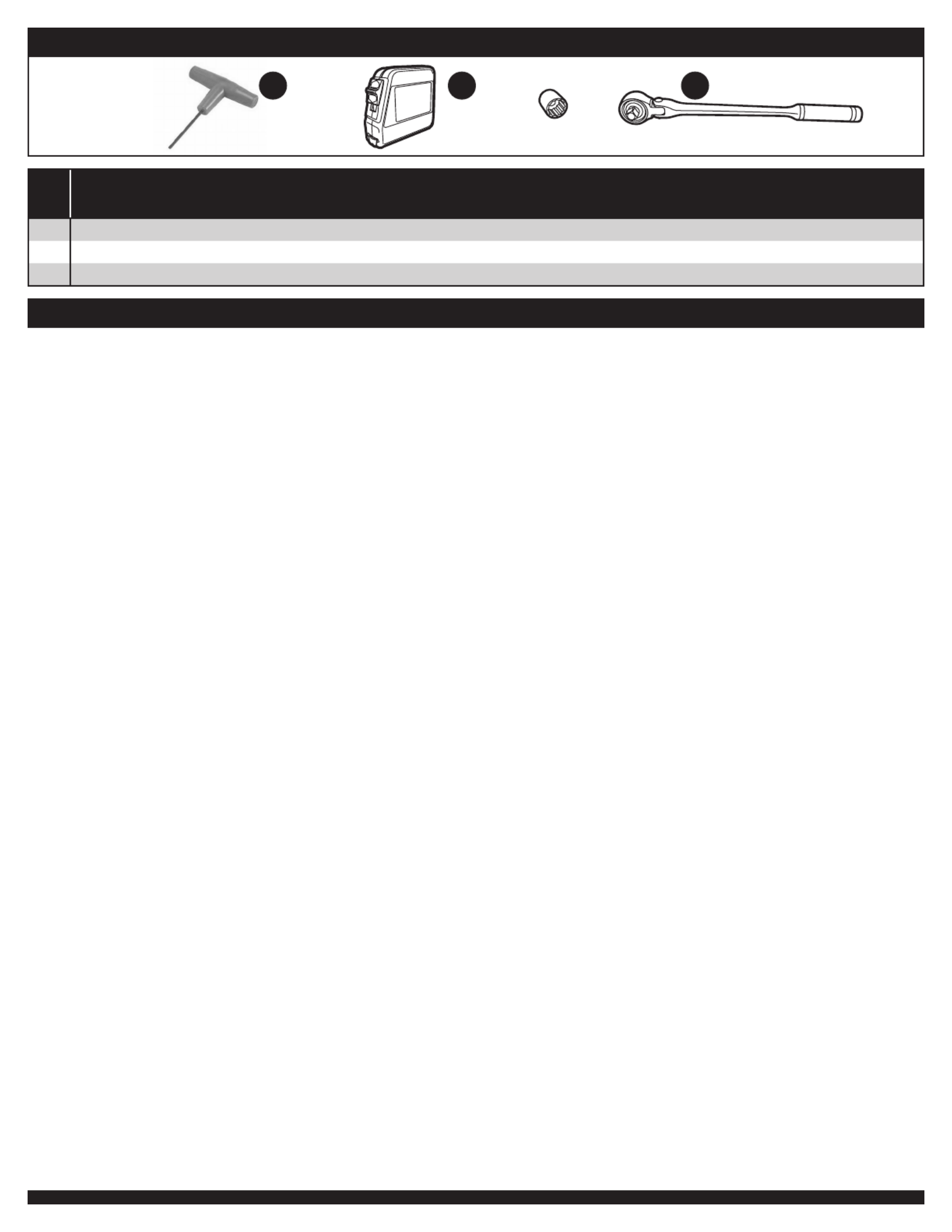

TOOLS THAT YOU WILL NEED • OUTILS REQUIS • HERRAMIENTAS NECESARIAS

A B C

WARNINGS / LIMITATIONS • AVERTISSEMENTS / LIMITATIONS • ADVERTENCIAS / LIMITACIONES

• This system has been designed with a

maximum load capacity of 1000lbs. Do not

exceed vehicle manufacturer’s load limits.

• If used in conjunction with another type

of load carrying system the lower weight

capacity of the two systems should be

followed.

• Tie down front and rear of all long loads to

the vehicles bumpers for safe transport.

• Excessive rust in bed decreases carrying

capacity and could result in system failure.

• Vehicles with bed liners could require

modiﬁcations. Read through the instructions

prior to beginning installation.

• Install parts as shown on illustrations.

• Carrying high loads over rough roads with

excess speed may damage the system. Good

judgment must be exercised at all times.

• The rear load bar must be installed and

securely pinned while vehicle is moving.

• Remove contents from carton and verify all

parts listed are present prior to beginning

assembly/installation.

• There are many dierent methods to

assembling this product. One of the fastest

and convenient methods is outlined in the

pages that follow.

• It is recommended to assemble the rack o

the vehicle and lift assembled rack onto truck

bed for ﬁnal installation.

• For additional corrosion resistance, use

silicone at all tube connections.

WARNING: DUE TO THE WEIGHT OF

THIS RACK, INSTALLATION SHOULD BE

COMPLETED BY 2 OR MORE PEOPLE. FAILURE

TO DO SO COULD RESULT IN DAMAGE TO

VEHICLE OR PERSONAL INJURY.

• Ce produit a été conçu en fonction d'une

capacité de charge maximale de 1000 lbs

(453 kg). Ne pas dépasser la limite de charge

ﬁxée par le fabricant du véhicule.

• Si le produit est utilisé de pair avec un autre

type de système de transport, la plus faible

capacité de charge des deux systèmes doit

être respectée.

• Attachez l'avant et l'arrière des longues

charges aux pare-chocs du véhicule pour un

transport sûr.

• Un excès de rouille sur la plate-forme

diminuera la capacité de charge et pourrait

endommager le bâti.

• Les véhicules munis d'une doublure de caisse

peuvent nécessiter certaines modiﬁcations.

Veuillez lire toutes les instructions avant de

procéder à l'installation.

• Installez les pièces tel qu’illustré.

• Le transport à vitesse élevée de lourdes

charges sur des routes cahoteuses peut

endommager le bâti. Il faut faire preuve de

jugement en tout temps.

• La barre de charge arrière doit être installée et

solidement tenue par les goupilles pendant le

déplacement du véhicule.

• Sortez le contenu de la boîte et vériﬁez que

toutes les pièces énumérées s'y trouvent avant

de commencer l'assemblage et l'installation.

• Il existe de nombreuses diérentes façons

d'assembler ce produit. Une des façons les plus

rapides et faciles est décrite dans les pages qui

suivent.

• Il est recommandé d'assembler le bâti de

support hors du véhicule et de le soulever

une fois assemblé sur la plate-forme de la

camionnette pour ﬁnaliser l'installation.

• Pour accroître la résistance à la corrosion,

appliquez un lubriﬁant au silicone sur tous les

raccords tubulaires.

• AVERTISSEMENT : EN RAISON DU POIDS

DE CE BÂTI DE SUPPORT, L'INSTALLATION

DOIT ÊTRE EFFECTUÉE PAR AU MOINS

DEUX PERSONNES. À DÉFAUT DE CELA,

DES DOMMAGES AU VÉHICULE OU DES

BLESSURES CORPORELLES POURRAIENT

SE PRODUIRE.

• Este sistema ha sido diseñado para contar

con una capacidad máxima de carga de 454

kg (1000 libras). No supere los límites de

carga indicados por el fabricante.

• Si lo usa en conjunto con otro tipo de sistema

de transporte de cargas, debe respetar la

capacidad de peso menor entre los dos

sistemas.

• Amarre la parte delantera y trasera de todos

los cargamentos largos a los parachoques

del vehículo para un transporte seguro.

• Una oxidación excesiva en la caja reduce

la capacidad de carga y podría ocasionar

la falla del sistema.

• Los vehículos con revestimiento de caja

podrían requerir modiﬁcaciones.

Lea atentamente las instrucciones antes

de comenzar la instalación.

• Instale las piezas tal como se muestra en

las ilustraciones.

• Transportar cargas pesadas por caminos

accidentados a excesiva velocidad puede

dañar el sistema. Utilice su sentido común

en todo momento.

• La barra de carga trasera debe estar instalada

y asegurada ﬁrmemente mientras el vehículo

está en movimiento.

• Retire el contenido de la caja y veriﬁque

que se encuentren todas las piezas antes

de comenzar el montaje/instalación.

• Existen muchos métodos para armar este

producto. En las siguientes páginas se

describe uno de los métodos más rápidos

y prácticos.

• Se recomienda armar el soporte debajo del

vehículo y colocarlo armado sobre la caja de

la camioneta para su instalación ﬁnal.

• Para una mayor resistencia a la corrosión,

aplique silicona a todas las conexiones de

los tubos.

ADVERTENCIA: DEBIDO AL PESO DE ESTE

SOPORTE, LA INSTALACIÓN DEBE SER

REALIZADA POR 2 O MÁS PERSONAS. DE LO

CONTRARIO, PODRÍAN PROVOCARSE DAÑOS

AL VEHÍCULO O LESIONES PERSONALES.

part

pièce

parte

description

descripcion

A5/16" allen key / clé Allen 5/16 po / llave allen 5/16"

Btape measure / ruban à mesurer / cinta métrica

Csocket wrench and 9/16" socket / clé à douilles et douille 9/16po / llave de tubo y tubo de 9/16pulg.
