Side 1/9

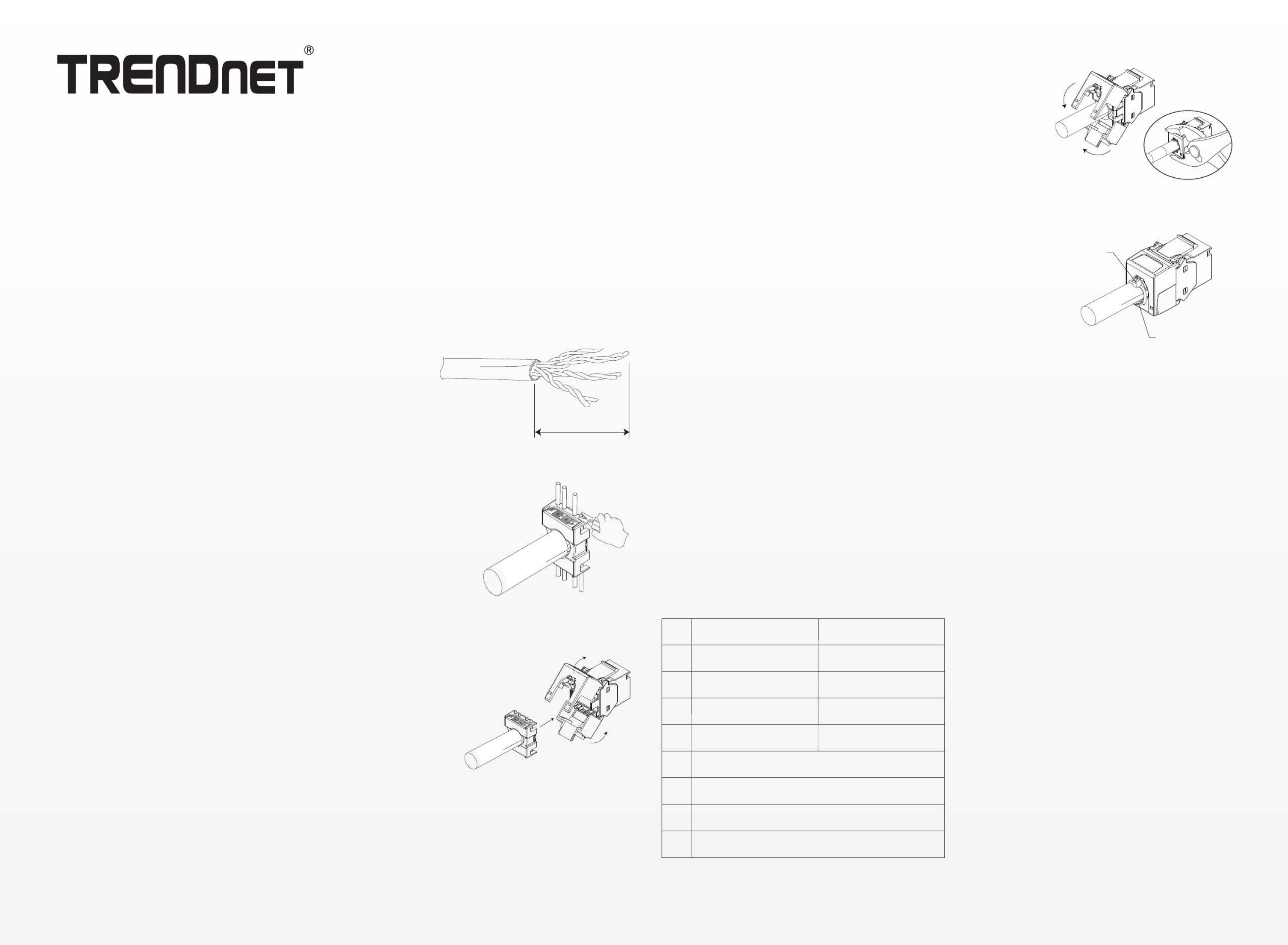

Unloading the cable

1. Cut the cable tie.

2. Using a flathead screwdriver, gently

prey each side of

the hinged panels until released.

T568A/T568B Pinout

Brown

Blue

White Blue

White Brown

White Green

Green

White Orange

Orange

T568A

Orange

White Green

Green

T568B

White Orange

4. Secure the hinged panels using a

crimping tool until

they are firmly snapped together.

5. Fasten the cable tie around the cable

fixture to secure

the cable to the keystone jack.

1. Strip approximately 40mm (1.6 in.) of

jacket from the twisted pair cable.

2. Firmly press the termination cap into

the keystone jack outlet until all wires

are properly terminated.

3. Insert the cable into the termination

cap and fan out all four twisted pairs.

Using the T568A or T568B color

labeling, position each wire

appropriately into the color labeled

slots. Cut excess wires.

1.6"

Cable Fixture

Cable Tie

Shielded Cat6A Keystone Jack – 6-Pack

TC-K06C6A

Quick Installation Guide

Produkt Specifikationer

Mærke:	TRENDnet
Kategori:	Ikke kategoriseret
Model:	TC-K06C6A
Bredde:	22 mm
Dybde:	38 mm
Højde:	17 mm
Vægt:	26 g
Antal pr. pakke:	6 stk
Produktfarve:	Sølv
Kabelteknologi:	10GBase-T
Harmoniseret systemkode (HS):	85369010
Konstruktionstype:	Vinklet
Stik 1:	RJ-45
Stik 1 køn:	Hunstik
Stikforbindelse kontakter plettering:	Guld
Understøttede kabeltyper:	Cat5e, Cat6, Cat6a
