Side 1/6

TC-K25C6/TC-K50C6

Cat6 Keystone Jack

Quick Installation Guide

T568B Pinout

1. White Orange

2. Orange

3. White Green

6. Blue

4. White Blue

5. Green

7. White Brown

8. Brown

5. Feed the included cable tie through the

cable fixture hole and tighten to secure

the termination cap and keystone jack

together.

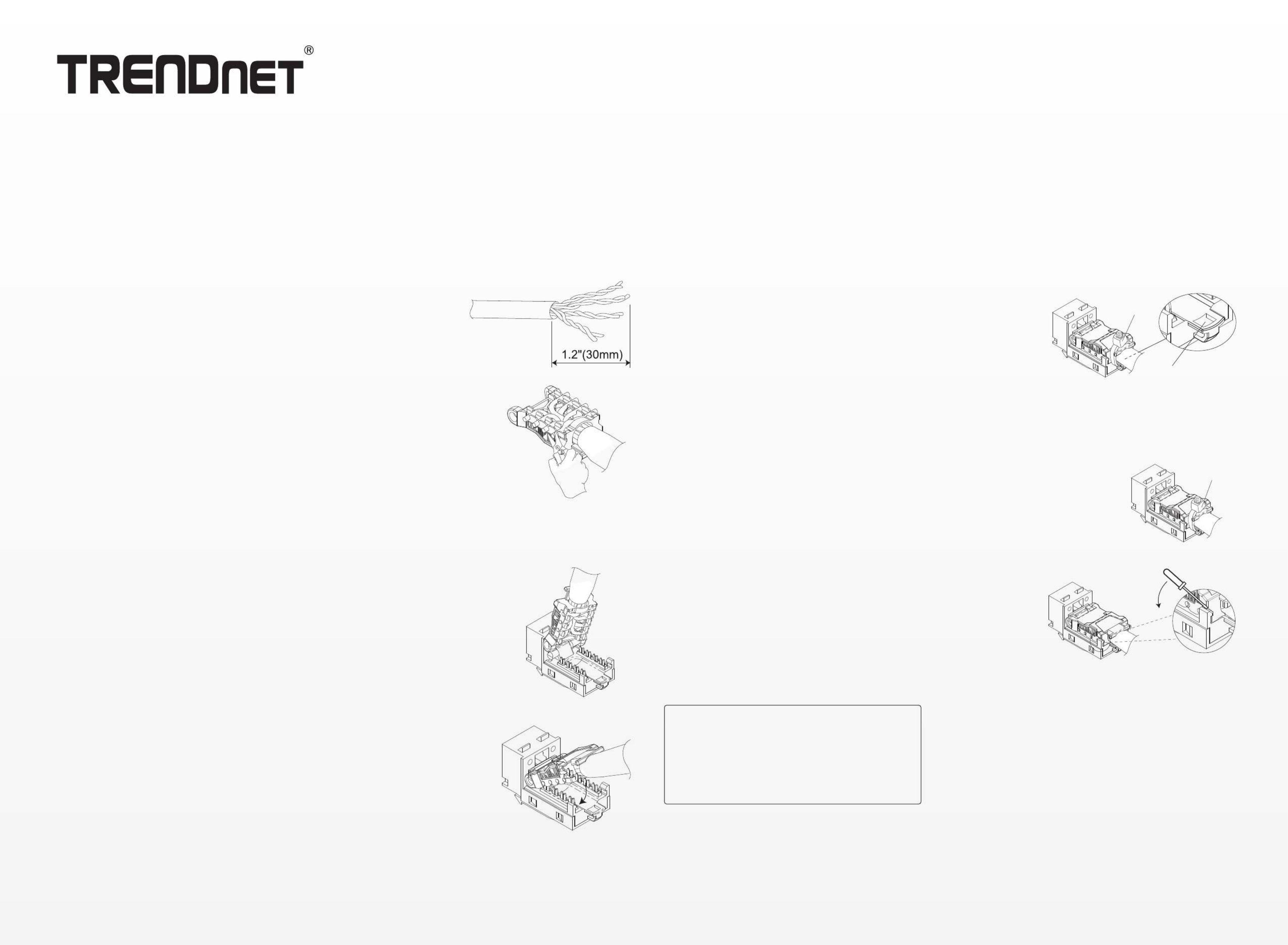

1. Strip approximately 30mm (1.2 in.) of

jacket from the twisted pair cable.

Unloading the cable

1. Cut the cable tie.

2. Using a flathead screwdriver, gently

pry each side of the termination cap

until released.

4. Press the termination cap down until

flush with the keystone jack. Ensure each

wire is firmly anchored in each slot.

3. Clip the termination cap onto the

keystone jack hinge.

2. Insert the cable into the termination cap

and fan out all four twisted pairs. Using the

T568A or T568B color labeling, position

each wire appropriately into the color

labeled slots. Cut excess wires.

Cable Fixture Hole

Cable Tie

Cut oﬀ cable tie

Produkt Specifikationer

Mærke:	TRENDnet
Kategori:	Ikke kategoriseret
Model:	TC-K25C6
Bredde:	22 mm
Dybde:	40 mm
Højde:	17 mm
Vægt:	6 g
Antal pr. pakke:	25 stk
Produktfarve:	Hvid
Kabelteknologi:	10GBase-T
Harmoniseret systemkode (HS):	85369010
Konstruktionstype:	Vinklet
Stik 1:	RJ-45
Stik 1 køn:	Hunstik
Stikforbindelse kontakter plettering:	Guld
Understøttede kabeltyper:	Cat5, Cat5e, Cat6
