UPO Maxi 623 D Manual (28 Sider)

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

START

SM1738

1

SE

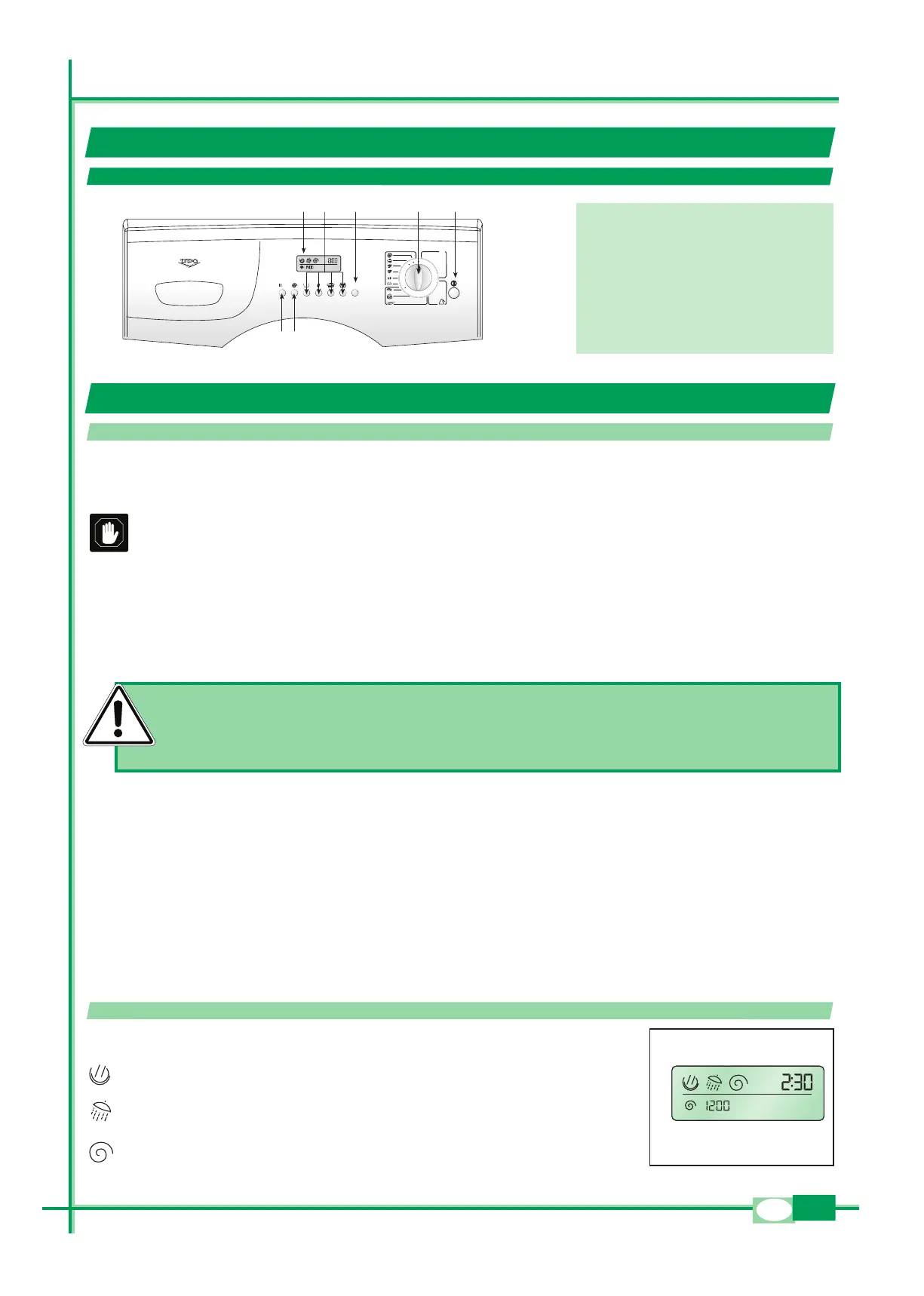

TVÄTTMASKINENS HUVUDFUNKTIONER

(när du följer dessa anvisningar utför tvättmaskinen det inställda tvättprogrammet)

1. Öppna luckan (se avsnittet Användning av tvättmaskinen).

2. Lägg i tvättgodset i tvättrumman och tryck igen luckan ordentligt.

Varning! Tvättmaskinen får inte överbelastas. Tvättning av plagg som drar åt sig mycket vatten

t.ex. mattor rekommenderas ej.

3. Fyll på låglöddrande pulvertvättmedel och sköljmedel för automatiska tvättmaskiner i respektive delfack i

tvättmedelsfacket (se avsnitt ANVÄNDNING AV TVÄTTMEDEL).

4. Skjut in tvättmedelsfacket. OBS! Dra inte ut det när tvättmaskinen är igång eftersom det då kan läcka ut vatten.

5. Tryck på PÅ/AV-knappen (A).

6. Välj önskat program och temperatur efter typen av textilier som ska tvättas genom att vrida på programvredet

(P)(se TABELLER ÖVER PROGRAM). Tryck sedan på startknappen ( ) för att starta maskinen.L

OBS! När du vrider på programvredet visar displayen automatiskt tvättiden i minuter för det

valda tvättprogrammet samt symbolen som talar om i vilket läge tvättningen påbörjas.

Symbolen visar aktuellt läge i tvättprogrammet och ändras således under tvättprogrammets

förlopp. När tvättprogrammet är avslutat visas texten END på displayen.

7. Välj önskad centrifuger ingshastighet genom att trycka på knappen (H) (se VARIABEL

CENTRIFUGERINGSHASTIGHET).

8. Välj tillvalsfunktioner med knapparna (C)(se TILLVALSFUNKTIONER). De nedtryckta knapparna tänds och

tiden som visas på displayen varierar beroende på de inställda funktionerna.

9. Tr yck (om du så önskar) på knappen ( ) (se KNAPP I FÖR STARTFÖRDRÖJNING).

10.Tryck på knappen ( ) för att starta maskinen.L

11När tvättprogrammet är avslutat stänger du av tvättmaskinen genom att trycka på PÅ/AV-knappen (A).

12.Öppna luckan och ta ut tvättgodset.

13. Dra ut tvättmaskinens stickkontakt ur eluttaget med torra händer.

14. Stäng vattenkranen.

A PÅ/AV-knapp

BDisplay

CTillvalsknappar

H

Knapp för val av centrifugeringshastighet

LStartknapp

IKnapp för startfördröjning

PProgram- och temperaturvred

MODEL: MAXI 422 D • MAXI 623 D • WF 6042 D • MAXI 524 D • MAXI 523 D

ANVÄNDNING AV TVÄTTMASKINEN

▼

WASH CYCLE:

▼

FÖRKLARING AV SYMBOLERNA PÅ DISPLAYEN:

På displayen kan du se tvättprogrammets förlopp. När tvättprogrammet är avslutat

slocknar samtliga symboler och texten visas.END

PCB L A

Maskinen kör förtvätt eller huvudtvätt.

Maskinen sköljer.

Maskinen centrifugerar.

H

I

START

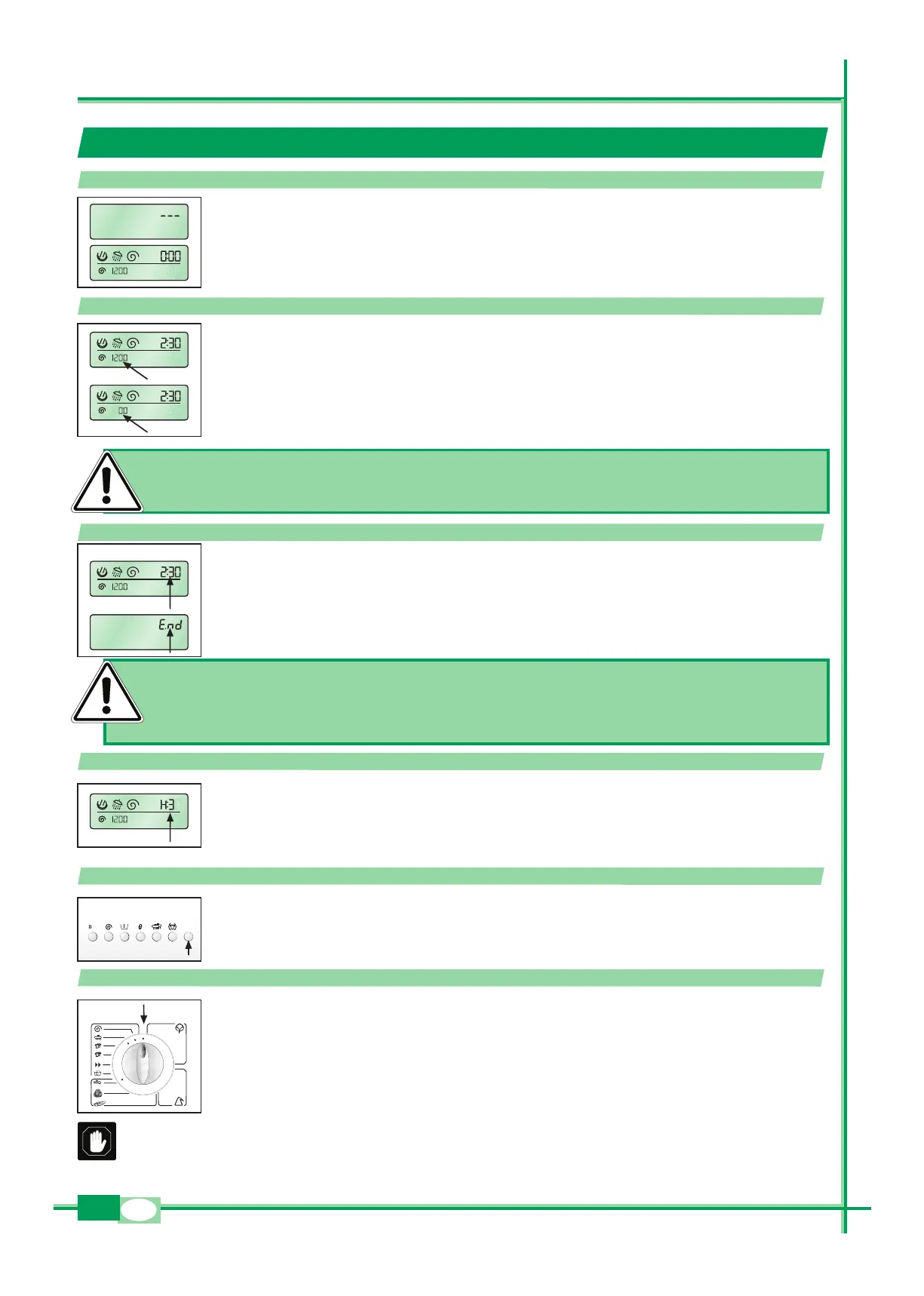

ANVÄNDNING AV TVÄTTMASKINEN

▼

PÅ/AV-KNAPP:

Tryck på knappen för att slå på maskinen. Displayen tänds och visar tre blinkande streck om

programvredet är i läget 0 (i annat fall visas tiden och funktionerna för det valda programmet).

▼

VARIABEL CENTRIFUGERINGSHASTIGHET:

Det går att välja mellan olika centrifugeringshastigheter innan programmet startas. För att

variera centrifugeringshastigheten trycker du bara på knappen ( ) tills önskat värde erhållsH

(fig. 1). Om du vill utesluta centrifugeringen trycker du på knappen tills symbolen för

centrifugering och texten 00 visas på displayen (fig. 2).

▼

DISPLAY OCH TVÄTTID:

När du väljer ett program med programvredet (P) visas centrifugeringshastigheten, tvättförloppet

och tvättiden för det valda programmet på displayen. Tiden räknas ned på displayen och, när

programmet är avslutat, visas texten på displayen. Nu kan du öppna luckan och ta utEND

tvättgodset.

SM1738

SE

2

OBS! Max. centrifugeringshastighet varierar mellan olika modeller och visas på tvättmaskinens

display. Max. centrifugeringshastighet som kan väljas för varje enskilt program visas automatiskt

på displayen när du väljer program.

OBS! I bomullsprogrammen visas bara ungefärlig tvättid på displayen eftersom den kan påverkas av olika

faktorer som t.ex. vattentemperaturen och det ingående vattentrycket samt mängden tvättgods i tvättrumman.

Under tvättningen ändras tiden som krävs för det inställda tvättprogrammet automatiskt av maskinens

elektronik utifrån dessa faktorer, vilket ger maximal prestanda på kortast möjliga tid.

▼

KNAPP FÖR STARTFÖRDRÖJNING:

Maskinen är utrustad med en funktion som gör det möjligt att fördröja starten av tvättprogrammet

upp till 16 timmar. Vid varje tryck på knappen ( ) visar displayen hur många timmar (från 1I

till 16) det måste gå innan maskinen startar. Exempel: H.3 anger att maskinen startar om

tre timmar. När du har tryckt på knappen (L) startar maskinen automatiskt enligt den inställda

startfördröjningen.

▼

STARTKNAPP:

När du har utfört alla moment som beskrivs i punkterna 1 till 10 i avsnittet TVÄTTPROGRAM

startar du tvättmaskinen genom att trycka på denna knapp. Knappen tänds ca. 2-3 sekunder

efter att den har tryckts ned för att visa att programmet har startat.

h. m.

▼

STOPP PÅ PROGRAMVREDET:

Tvättmaskinen stoppas med denna stoppfunktion. Om du skulle ångra dig och vill p2-ha ett

annat program eller om du vill fylla på mer tvätt i tvättrumman vrider du bara programvredet

till läget STOPP (tre streck blinkar då på displayen) varpå startknappen släcks. Välj sedan

önsk a t program m ed progra m vr edet och tryck på S T AR TKNAPPEN .

Varning! Denna funktion bör endast användas om det är absolut nödvändigt och om programmet

som du vill avbryta inte har pågått i mer än tre minuter. Om du avbryter ett program måste du

vänta ca. två minuter innan du kan öppna luckan.

fig. 1

fig. 2

h. m.

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

SM1738

3

SE

Nedanstående knappar tänds när de trycks ned. Om du har tryckt på någon av knapparna av misstag eller

om du ångrar dig trycker du bara på knappen igen för att välja bort tillvalsfunktionen.

TILLVALSFUNKTIONER

▼

FÖRTVÄTT:

Om du trycker på denna knapp kör maskinen en kort förtvätt på ca. 10 minuter på max. 40 °C.

Denna funktion kan endast användas för BOMULLS- OCH SYNTETPROGRAMMEN samt

programmet DAGLIG. Knappen 3 tänds.

▼

FÖRLÄNGD TVÄTTID:

Om du trycker på denna knapp tvättar maskinen på inställd temperatur men tvättiden förlängs.

Knappen kan användas för BOMULLS- OCH SYNTETPROGRAMMEN.

▼

EXTRA SKÖLJNING:

Tvättmaskinen är konstruerad för minimal vattenförbrukning. Om du bor i ett område med väldigt

mjukt vatten eller om det är mycket lödder i sista sköljvattnet kan du trycka på denna knapp för

att erhålla en extra sköljning.

▼

SKRYNKELSKYD:

Om du trycker på denna knapp när tvättprogrammet är avslutat, roterar tvättrumman ytterligare

trettio minuter och plaggen blir då mindre skrynkliga. När du väljer denna funktion reduceras

centrifugeringshastigheten automatiskt. Funktionen går inte att använda för YLLE-programmet.

OBS! Användning av tillvalsfunktioner beror på typen av tvättprogram. Om

funktionen inte kan användas för ett visst program, går det inte att aktivera

knappen (se TABELL ÖVER PROGRAM).

PROGRAMVRED TVÄTT-

TEMPERAT

UR

TEXTIL

SYMBOL AKTIVA KNAPPAR

CENTRI-

FUGERINGS

HASTIGHET

BOMULL

90°

BOMULL

75°

BOMULL *

60°

BOMULL

40°

BOMULL

30°

90

75

60

40

30

3

(+3)

3

(+3)

3

(+3)

3

(+3)

3

(+3)

PROGRAMTABELLER

Mycket nedsmutsad vit

bomullstextil med fläckar av

organiska ämnen.

Motståndskraftiga och mycket

nedsmutsade lakan, skjortor,

bordslinne och handdukar

Motståndskraftiga och normalt

nedsmutsade skjortor,

bordslinne och handdukar

Motståndskraftiga och normalt

nedsmutsade vit och kulör textil

Ömtålig och lätt ned smutsad

kulör textil

eller lägre

**** Testprogram för ren ull.

AKTIVERAD FUNKTION DEAKTIVERAD FUNKTION

*Referensprogram för energiklassificering enligt standard EN 60456

** Tryck på start för att fortsätta programmet.

TVÄTT

MEDELS

FACK

AUTOMATISK

Max

SM1738

SE

4

EASY LOGIC-TEKNIK

EASY LOGIC-TEKNIKEASY LOGIC-TEKNIK

PROGRAMTABELLER

SKÖLJNINGAR

TÖMNING OCH

CENTRIFUGERING

3

(+3)

SYNTET

ÖMTÅLIGT

40°

ÖMTÅLIGT

30°

60

40

30

60°

40°

30°

40

30

40°

30°

30

KVICKTVÄTT

DAGLIG

TVÄTT

35°

35

60

60°

40°

40

ÖMTÅLIGT

3

(+3)

3

(+3)

3

(+3)

3

2

4

(+3)

4

(+3)

DAGLIG

TVÄTT

30°

3

PROGRAMVRED TVÄTT-

TEMPERAT

UR

TEXTIL

SYMBOL AKTIVA KNAPPAR

CENTRI-

FUGERINGS

HASTIGHET

Mycket nedsmutsad

färgfast syntet

Ömtålig och lätt nedsmutsad

kulör syntet

Ömtålig bomull, viskos och

ömtåliga blandade textiler

Ömtålig bomull, viskos och

ömtåliga blandade textiler

Ylle som kan tvättas

i tvättmaskin

Ylle som kan tvättas

i tvättmaskin

Ömtålig och lätt nedsmutsad

kulör syntet

Kvicktvätt på ca. 35-40

minuter för lätt nedsmutsade

textilier

Siden och ömtåliga

blandade textiler

Korttvätt för bomull och

motståndskraftiga textilier som

måste tvättas ofta

Korttvätt för bomull och

motståndskraftiga textilier som

måste tvättas ofta

Textilier som ska tvättas för

hand

För att skölja och

kyla av tvätten

Tömning och

slutcentrifugering

eller lägre

YLLE

KALLTVÄTT

YLLE

eller lägre

****

**

eller lägre

**** Testprogram för ren ull.

AKTIVERAD FUNKTION DEAKTIVERAD FUNKTION

*Referensprogram för energiklassificering enligt standard EN 60456

** Tryck på start för att fortsätta programmet.

Max

800

500

800

Max

800

TVÄTT

MEDELS

FACK

AUTOMATISK

Samtliga tvättprogram för BOMULL och SYNTET har förkortats för att minska tvättiden maximalt och samtidigt

garantera goda tvättresultat. Den elektroniska tvättmaskinen är även utrustad med ett EASY LOGIC-system som

automatiskt känner av tvättmängden. Maskinen kan med andra ord reglera den använda vattenmängden och anpassa

tvättiden därefter. Detta resulterar i mindre vattenförbrukning och tid- och energibesparing. Om tvättmängden är

mindre än den rekommenderade max. mängden (se tabellen över tekniska data) minskas vattenmängden med 2 l/kg

tvättmängd. Vid halvlast eller mindre tvättmängd utesluter tvättmaskinen automatiskt en sköljning i förhållande till

det som har programmerats. OBS! EASY LOGIC-funktionen är endast aktiv för tvättprogrammen BOMULL.

HANDTVÄTT

......................................................................................................................................................................................................

5

SE

TEKNISKA DATA

NOTE

MODELLER

Bredd cm:

Höjd cm:

Djup cm:

min. 0.05 MPa - max. 1 MPa

Mått:

Max. centrifugeringshastighet: (varv/min)

Max.

rekommenderad

tvättmängd:

Vattentryck:

Max. elförbrukning/Elanslutning se märkplåten se märkplåten

SM1738

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1200

59.5

85.0

39.5

MAXI 422 D

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1300

59.5

85.0

55.0

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1400

59.5

85.0

55.0

MAXI 623 D WF 6042 D MAXI 524 D MAXI 523 D

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1400

59.5

85.0

53.0

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1300

59.5

85.0

53.0

SM1738

FI

6

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

START

PESUKONEEN TÄRKEIMMÄT TOIMINNOT

(kun teet nämä toimenpiteet pesukone suorittaa valitun pesujakson)

1. Avaa luukku (katso pesukoneen käyttöä koskevaa kappaletta).

2. Laita pyykki rumpuun ja sulje luukku huolellisesti.

Huomio: Älä täytä konetta liikaa. Älä pese koneessa vaatteita, jotka imevät paljon vettä,

esimerkiksi mattoja.

3. Annostele pesuainelokeroon automaattipesukoneille tarkoitettua vähävaahtoista pesuainetta ja huuhteluainetta

(katso kappaletta "PESUAINEIDEN KÄYTTÖ").

4. Sulje pesuainelokerikko. Älä avaa sitä koneen toiminnan aikana, koska siitä saattaa valua vettä.

5. Paina virtapainiketta ( ).A

6. Käännä ohjelmanvalitsin ( ) pestävälle pyykille sopivan ohjelman ja lämpötilan kohdalle (katsoP

"OHJELMATAULUKOT") ja paina käynnistyspainiketta (7). Pesujakso alkaa.

HUOMAA: Kun valitsinta on käännetty, näyttöön tulee automaattisesti valitun jakson kesto

minuutteina ja symboli näyttää vaiheen, josta pesu alkaa.

Symboli vaihtuu ohjelman aikana osoittaen käynnissä olevan vaiheen. Lopuksi näyttöön tulee

END, joka osoittaa ohjelman päättymisen.

7. Valitse haluamasi linkousnopeus painamalla painiketta ( ) (katso "H LINKOUKSEN VALINTA").

8. Valitse painikkeilla ( ) haluamasi lisätoiminnot (katso "C LISÄTOIMINNOT"). Painettujen painikkeiden merkkivalot

syttyvät ja näytössä näkyvä aika muuttuu asetettujen toimintojen mukaan.

9. Paina painiketta ( ), jos haluat käyttää sitä (katso "I AJASTIN").

10. L Käynnistä pesujakso painikkeella ( ).

11. Pesun päätyttyä sammuta pesukone painikkeella ( ).A

12. Avaa luukku ja ota pyykki koneesta.

13. Irrota pesukoneen pistoke pistorasiasta kuivin käsin.

14. Sulje vesihana.

A Virtapainike

BNäyttö

CLisätoimintojen painikkeet

HLinkouksen valintapainike

LKäynnistyspainike

IAjastinpainike

POhjelmien ja lämpötilan valitsin

MALLIT: MAXI 422 D • MAXI 623 D • WF 6042 D • MAXI 524 D • MAXI 523 D

PESUKONEEN KÄYTTÖ

▼

PESUJAKSO:

▼

NÄYTÖN MERKKIEN SELITYS:

Näytöstä näet valitsemasi ohjelman etenemisen. Pesujakson päättyessä kaikki symbolit

sammuvat ja näyttöön tulee END. Kone suorittaa esipesua tai varsinaista pesua.

P

C

B L A

Kone huuhtelee.

Kone linkoaa.

Tärkeimmät toiminnot

H

I

SM1738

7

FI

START

PESUKONEEN KÄYTTÖ

▼

VIRTAPAINIKE:

Paina painiketta kun haluat kytkeä virran koneeseen. Näyttö syttyy ja siinä näkyy kolme

vilkkuvaa viivaa, jos valitsin on asennossa " " (muussa tapauksessa näyttöön tulevat valitun0

ohjelman kesto ja lisätoiminnot).

▼

LINKOUKSEN VALINTA:

Voit valita jonkin useista linkoustavoista ennen ohjelman käynnistämistä. Linkousnopeutta

muutetaan painamalla painiketta (H), kunnes näytössä näkyy haluamasi arvo (kuva 1). Jos

haluat estää linkouksen, paina painiketta, kunnes näytössä näkyy linkouksen symboli ja "00"

(kuva 2).

▼

NÄYTTÖ JA PESUJAKSON KESTO:

Kun valitset ohjelman valitsimella ( ), näyttöön tulee vastaava linkousnopeus, pesuvaiheP

sekä jakson kesto. Aika vähenee nollaan saakka ja ohjelman päättyessä näyttöön tulee END.

Silloin voit ottaa pyykin koneesta.

HUOMAA: Suurin linkousnopeus vaihtelee mallista riippuen ja se näkyy koneen näytössä. Kun

valitset pesuohjelman, näyttöön tulee automaattisesti ohjelman suurin valittavissa oleva

linkousnopeus.

HUOMAA: Puuvillaohjelmissa näytössä aluksi näkyvä kesto on viitteellinen, koska siihen voivat

vaikuttaa eri tekijät, kuten veden sisääntulolämpötila ja paine sekä koneen täyttömäärä.

Koneen elektroninen järjestelmä muuttaa kestoa automaattisesti pesun aikana näiden tekijöiden

mukaan saaden aikaan parhaan tuloksen lyhyimmässä ajassa.

▼

AJASTIN:

Koneessa on toiminto, jonka avulla voit siirtää pesun käynnistymisen enintään 16 tuntia

myöhemmäksi. Jokaisella painikkeen ( ) painalluksella voit siirtää näytössä aikaa, 1 ... 16I

tuntia, jonka kone odottaa ennen pesujakson aloittamista (Esim. H3 tarkoittaa, että pesu

alkaa kolmen tunnin kuluttua). Kun olet painanut painiketta ( ), pesukone odottaa asetetunL

tuntimäärän verran ja käynnistää sitten pesujakson automaattisesti.

▼

KÄYNNISTYSPAINIKE:

Kun olet tehnyt kappaleen "PESUJAKSO" kohdissa 1 - 10 kuvatut toimenpiteet, voit käynnistää

pesujakson tällä painikkeella. Painikkeen merkkivalo syttyy 2 - 3 sekuntia sen painamisen

jälkeen osoittaen, että ohjelma on käynnistynyt.

h. m.

▼

OHJELMANVALITSIMEN STOP:

Stop-toiminto palauttaa koneen alkutilaan. Jos haluat jostain syystä muuttaa käynnissä olevaa

pesuohjelmaa tai jos haluat lisätä pyykkiä koneeseen, vie valitsin asentoon STOP (näytössä

vilkkuu kolme viivaa), käynnistyspainikkeen valo sammuu ja voit siirtää valitsimen uuden

ohjelman kohdalle. Paina sitten uudelleen käynnistyspainiketta.

HUOMIO!! Käytä tätä toimintoa vain silloin kun se on välttämätöntä ja kun ohjelma ei ole ollut

käynnissä 3 minuuttia kauemmin. Alkutilaan palauttamisen jälkeen on odotettava noin 2 minuuttia,

jotta voit avata luukun.

fig. 1

fig. 2

h. m.

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

SM1738

FI

8

Kun valitset jonkin näistä toiminnoista, sen merkkivalo syttyy. Jos huomaat valinneesi toiminnon vahingossa

tai muutat mieltäsi, peruuta toiminto painamalla painiketta uudelleen.

LISÄTOIMINNOT

▼

ESIPESU:

Kun painat tätä painiketta, pesukone suorittaa lyhyen, noin 10 minuuttia kestävän esipesun

korkeintaan 40º C lämpötilassa.

Voit käyttää toimintoa ainoastaan ohjelmissa PUUVILLA, TEKOKUIDUT ja PÄIVITTÄISPESU.

Painikkeen 3 merkkivalo syttyy.

▼

TEHOPESU:

Kun painat tätä painiketta, pesukone suorittaa asetetulla lämpötilalla pesun, joka kestää pitempään.

Voit käyttää painiketta ohjelmissa jaPUUVILLA TEKOKUIDUT.

▼

LISÄHUUHTELU:

Pesukone on valmistettu siten, että se kuluttaa mahdollisimman vähän vettä. Alueilla, joilla vesi on

hyvin pehmeää, tai jos pyykkiin jää pesuaineläiskiä, voit suorittaa lisähuuhtelun painamalla tätä

painiketta.

▼

RYPISTYMISEN ESTO:

Jos painat tätä painiketta, pesujakson päätyttyä pesukone jatkaa pyykin pyörittämistä rummussa

noin 30 minuutin ajan, estäen näin pyykin rypistymisen. Kun tämä toiminto on valittu linkousnopeus

alenee automaattisesti. Toiminto ei ole aktiivinen ohjelmassa " ".VILLA

HUOMAA: Lisätoimintojen käyttö riippuu valitusta pesuohjelmasta, jos toiminto

ei sovellu ohjelmaan, painike ei toimi (katso OHJELMATAULUKOT).

OHJELMAN

VALITSIN

PESU-

LÄMPÖTI

LA

KUITUTYYPPI

SYMBOLI

KÄYTETTÄVISSÄ

OLEVAT PAINIKKEET

LINKOUSN

OPEUS

PUUVILLA

90°

PUUVILLA

75°

PUUVILLA *

60°

PUUVILLA

40°

PUUVILLA

30°

90

75

60

40

30

3

(+3)

3

(+3)

3

(+3)

3

(+3)

3

(+3)

OHJELMATAULUKKO

Hyvin likainen valkoinen

puuvillapyykki, jossa

orgaanisia tahroja

Hyvin likaiset, kestävät

lakanat, paidat, pöytäliinat,

pyyhkeet

Normaalilikaiset,

kestävät paidat, pöytäliinat

ja pyyhkeet

Normaalilikaiset, kestävät

valkoisetja värilliset kuidut

Vähän likaiset värilliset

arat kuidut

tai pienempi

**** Puhtaan uuden villan viiteohjelma.

TOIMINTO MAHDOLLINEN TOIMINTO EI MAHDOLLINEN

*Viiteohjelma energialuokittelua varten normin EN 60456 mukaisesti.

** Paina start ohjelman jatkamiseksi.

PESUAINE

LOKEROT

AUTOMAATTINEN

Max

SM1738

9

FI

"EASY LOGIC"-TEKNOLOGIA

"EASY LOGIC"-TEKNOLOGIA"EASY LOGIC"-TEKNOLOGIA

OHJELMATAULUKKO

HUUHTELUT

TYHJENNYS

JA LINKOUS

Pyykin huuhtelu ja

raikastaminen

Tyhjennys ja loppulinkous

3

(+3)

TEKOKUIDUT

ARAT

KUIDUT

40°

ARAT

KUIDUT

30°

60

40

30

60°

40°

30°

40

30

40°

30°

30

PÄIVITTÄIS

PESU

35°

35

60

60°

40°

40

ARAT KUIDUT

3

(+3)

3

(+3)

3

(+3)

3

2

4

(+3)

4

(+3)

PÄIVITTÄIS

PESU

Käsinpestävät kuidut

30°

3

PIKAPESU

Hyvin likaiset tekokuidut,

jotka eivät päästä väriä

Vähän likaiset, värilliset,

arat tekokuidut

Arat puuvilla-, viskoosi- ja

sekoitekuidut

Arat puuvilla-, viskoosi- ja

sekoitekuidut

Konepesun kestävä villa

Pikapesu noin 35-40

minuutissa,

vähän likaiselle pyykille

Silkki ja arat

sekoitekuidut

Lyhyt pesu usein pestäville

puuvillakuiduille ja kestäville

kuiduille

Lyhyt pesu usein pestäville

puuvillakuiduille ja kestäville

kuiduille

Vähän likaiset, värilliset,

arat tekokuidut

OHJELMAN

VALITSIN

PESU-

LÄMPÖTI

LA

KUITUTYYPPI

SYMBOLI

KÄYTETTÄVISSÄ

OLEVAT PAINIKKEET

LINKOUSN

OPEUS

tai pienempi

VILLA

KYLMÄ

VILLA

tai pienempi

****

**

tai pienempi

**** Puhtaan uuden villan viiteohjelma.

TOIMINTO MAHDOLLINEN TOIMINTO EI MAHDOLLINEN

*Viiteohjelma energialuokittelua varten normin EN 60456 mukaisesti.

** Paina start ohjelman jatkamiseksi.

Max

800

500

800

Max

800

PESUAINE

LOKEROT

AUTOMAATTINEN

Kaikkia PUUVILLA- ja TEKOKUITU-ohjelmia on lyhennetty, jotta pesun kesto saadaan mahdollisimman lyhyeksi

pesutuloksen kuitenkin pysyessä erinomaisena. Tämän lisäksi elektronisessa pesukoneessa on myös "EASY

LOGIC" -järjestelmä, joka tunnistaa automaattisesti pyykin määrän ja säätää käytettävän veden määrän sen

mukaan lyhentäen suhteessa pesun kestoa. Näin säästät vettä, aikaa ja sähköä. Jos pyykkiä on suositeltua

määrää vähemmän (katso teknisiä tietoja), pesuun käytetään vähemmän vettä, 2 litraa pyykkikiloa kohti. Jos

kone on täytetty puolilleen tai pyykkiä on vielä vähemmän, kone suorittaa automaattisesti yhden huuhtelukerran

ohjelmoitua vähemmän. Huomaa: "EASY LOGIC"-toiminto on aktiivinen vain puuvillaohjelmissa.

KÄSINPESU

SM1738

FI

10

......................................................................................................................................................................................................

TEKNISET TIEDOT

NOTE

MALLI

Leveys cm:

Korkeus cm:

Syvyys cm:

min. 0.05 MPa - max. 1 MPa

Mitat:

Max linkous: (kierrosta/min)

Suositeltu

enimmäistäyttö:

Veden paine:

Enimmäiskulutus/sähköliitäntä katso arvokilpeä

katso arvokilpeä

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1200

59.5

85.0

39.5

MAXI 422 D

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1300

59.5

85.0

55.0

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1400

59.5

85.0

55.0

MAXI 623 D WF 6042 D MAXI 524 D MAXI 523 D

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1400

59.5

85.0

53.0

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1300

59.5

85.0

53.0

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

START

SM1738

11

NO

VASKEMASKINENS VIKTIGSTE FUNKSJONER

(slik starter du en programmerte vaskesyklus).

1. Åpne vaskeluken (se avsnitt om vaskemaskinens bruk)

2. Legg tøyet i maskinen og lukk vaskeluken godt.

OBS! Legg ikke for mye tøy i maskinen. Du bør ikke vaske tekstiler som absorberer mye vann,

f. eks. tepper.

3. Hell vaskepulver med lav skumdanning og tøymykner for automatiske vaskemaskiner i de respektive skuffene

(se avsnittet "BRUK AV VASKEMIDLER").

4. Lukk vaskemiddelskuffen og pass på at den ikke åpnes mens vaskemaskinen er i gang, fordi det kan strømme

ut vann.

5. Trykk PÅ-tasten (A).

6. Drei programvelgeren ( ) på ønsket program og temperatur alt etter tøyets type (se: "PROGRAMTABELL");P

trykk deretter tasten KJØR ( ) og syklusen starter.L

N.B. Ved innstilling av programvelgeren viser displayet automatisk varigheten i minutter for

valgt syklus og symbolet for fasen der vaskesyklusen starter.

Symbolet varierer under utføringen av programmet og viser de ulike fasene i vaskeprosessen

og teksten END ved avslutning av programmet.

7. Velg sentrifugeringshastighet med tast ( )(se " ").H SENTRIFUGERINGSHASTIGHET

8. Velg ønsket funksjon med tast ( ) (se " "). Tastene lyser når du trykker dem ned ogC TILLEGGSFUNKSJONER

tiden som vises på displayet varierer alt etter den valgte funksjon.

9. Trykk ved behov tast (I

)

(se "FORSINKET START").

10.

T

rykk tast ( ) for å starte vaskesyklusen.L

11. Når vasken er avsluttet trykk PÅ/AV-tasten ( ) for å slå av vaskemaskinen.A

12. Åpne vaskeluken og ta ut tøyet.

13. Trekk stikkontakten ut av støpselet (med tørre hender!)

14. Steng kranen for vannforsyning til vaskemaskinen.

A Tast PÅ/AV

BDisplay

CTaster for tilleggsfunksjoner

HTast for sentrifugering

LTast KJØR

ITast for forsinket start

P

Programvelger for valg av program og temperatur

MODELLER: MAXI 422 D • MAXI 623 D • WF 6042 D • MAXI 524 D • MAXI 523 D

BRUK AV VASKEMASKINEN

▼

WASH CYCLE:

▼

FORKLARING AV SYMBOLENE PÅ DISPLAYET:

På displayet kan du følge med i vaskeprogrammets forløp. Når vaskesyklusen er

avsluttet slukkes alle symbolene og displayet viser

END

.

PCB L A

Maskinen utfører forvask eller hovedvask

Maskinen utfører skylling

Maskinen utfører sentrifugering

H

I

START

BRUK AV VASKEMASKINEN

▼

PÅ/AV- TAST:

Trykk tasten for å starte maskinen. Displayet lyser og viser tre blinkende streker hvis

programvelgeren står på " " eller varighet og funksjoner for det valgte programmet.0

▼

PÅ/AV- TAST:

Maskinen har mange forskjellige sentrifugeringsmuligheter som kan velges før programmet

startes. For endring av sentrifugeringshastigheten trykk tast ( ) til ønsket verdi (fig. 1); dersomH

sentrifugeringen skal utelukkes trykk tasten til displayet viser sentrifugeringssymbolet og

teksten "00" (fig. 2).

▼

DISPLAY OG VARIGHET FOR VASKESYKLUSEN:

For hvert program som velges med programvelgeren ( ) viser displayet tilsvarendeP

sentrifugeringshastighet, vaskefasene og syklusens varighet; varigheten reduseres til 0 når

programmet er avsluttet, og displayet viser " ". Nå er det mulig å ta ut tøyet.END

SM1738

NO

12

N.B. Maks. sentrifugeringshastighet varierer alt etter maskinmodell og vises på maskinens

display. Den høyeste velgbare hastigheten for hvert program lyser automatisk ved valg av

ønsket program.

N.B. I programmene "Bomull" er vaskesyklusens varighet som vises først på displayet kun retningsvisende.

Den kan påvirkes av diverse faktorer som vanntemperatur og vanntrykk ved påfylling og tøymengde i trommelen.

Under vaskeprosessen endrer maskinens elektroniske styresystem automatisk varigheten for den innstilte

syklusen på grunnlag av disse faktorene, og dermed oppnås best mulig ytelse på minst mulig tid.

▼

FORSINKET START:

Maskinen har en funksjon som gjør det mulig å forsinke vaskestarten inntil maks. 16 timer.

Ved hvert trykk på tast

( )I

viser displayet timene fra 1 ...til 16 innen maskinen starter

vaskesyklusen (for eksempel 3 h betyr at vaskesyklusen starter om 3 timer). Ved trykk på

tast

( )L

venter maskinen det innstilte antall timer og starter så automatisk vaskesyklusen.

▼

STARTTAST:

Når du er ferdig med innstillingene som er beskrevet i punktene 1 til 10 i avsnittet

"VASKESYKLUS" trykkes starttasten og maskinen starter vaskesyklusen. Når tasten er

trykket lyser den etter ca. 2-3 sekunder og viser at programmet er startet.

h. m.

▼

"STOPP" PÅ PROGRAMVELGEREN:

Med funksjonen "Stopp" på programvelgeren kan vaskemaskinen tilbakestilles. Hvis du av

en eller annen grunn ønsker å endre program under vasken eller du ønsker å legge mer tøy

i trommelen er det tilstrekkelig å dreie programvelgeren på STOPP (3 streker blinker på

displayet) og tasten START slukkes. Drei deretter programvelgeren til ønsket program og

trykk START.

OBS! Denne funksjonen bør kun brukes hvis det er strengt nødvendig og kun hvis programmet

har startet for mindre enn 3 minutter siden. Etter en tilbakestilling må du vente i 2 minutter før

vaskeluken kan åpnes.

fig. 1

fig. 2

h. m.

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

SM1738

13

NO

Tastene lyser når du trykker på dem. Hvis du merker at du har trykket på feil tast, trykk tasten en gang til

for å annullere valget. Trykk rett tast på ny.

TILLEGGSFUNKSJONER

▼

FORVASK:

Ved trykk på denne tasten får du en kort forvask med en temperatur på maks. 40º C og en varighet

på ca. 10 minutter.

Funksjonen kan kun velges med programmene "BOMULL, SYNTETISK og DAILY". Tast 3 lyser.

▼

ENERGISK VASK:

Ved trykk på denne tasten vaskes tøyet med innstilt temperatur og lengre varighet. Tasten kan

aktiveres i programmene " ogBOMULL" "SYNTETISKE TEKSTILER".

▼

EKSTRA SKYLLEOMGANG:

Vaskemaskinen er konstruert for å bruke minst mulig vann. I områder med svært bløtt vann eller

dersom man oppdager vaskemiddelrester på tøyet når det er ferdigvasket trykkes denne tasten

for en ekstra skylleomgang.

▼

ANTIKRØLL:

Dersom du trykker på denne knappen og vaskeprogrammet er ferdig, roterer trommelen ytterligere

tretti minutter og tøyet blir da mindre krøllete. Når du velger denne funksjonen reduseres

sentrifugehastigheten automatisk. Funksjonen kan ikke brukes til ULL-programmet.

N.B. Tilleggsprogrammene gjelder kun i forbindelse med den innstilte

programtypen. Hvis funksjonen ikke gjelder for programmet kan den heller ikke

velges (se PROGRAMTABELL).

BOMULL

90°

BOMULL

75°

BOMULL*

60°

BOMULL

40°

BOMULL

30°

90

75

60

40

30

3

(+3)

3

(+3)

3

(+3)

3

(+3)

3

(+3)

PROGRAMMETABELLER

Veldig skitten hvitt

bomullstøy med

organiske flekker.

Laken, skjorter, duker,

håndklær av slitesterke

tekstiler som er veldig skitne

Skjorter, duker,

håndklær av slitesterke

tekstiler som er vanlig skitne.

Hvitt og kulørt slitesterkt

tøy som er veldig skittent

Delikat kulørt tøy som

er lite skittent.

PROGRAMBRYTER

VASKETEMPE-

RATUR

TØI

SYMBOL

AKTIVERTE KNAPPER

SENTRIFU-

GEHASTIGHET

VASKEMID-

DELSKUFFER

AUTOMATISK

eller lavere

**** Testprogram for ren ull.

AKTIVERT FUNKSJON IKKE AKTIVERT FUNKSJON

*Referanseprogram till energiklassifisering i henhold til standarden EN 60456

** Trykk på start for å fortsette programmet.

Max

SM1738

NO

14

EASY LOGIC SYSTEM

EASY LOGIC SYSTEMEASY LOGIC SYSTEM

PROGRAMMETABELLER

3

(+3)

SYNTETISK

DELIKATE

40°

DELIKATE

30°

60

40

30

60°

40°

30°

40

30

40°

30°

30

HURTIGVASK

DAGLIG

VASK

35°

35

60

60°

40°

40

DELIKATE

3

(+3)

3

(+3)

3

(+3)

3

2

4

(+3)

4

(+3)

DAGLIG

VASK

30°

3

Fargeekte syntetisk tøy

som er veldig skittent.

Delikat kulørt syntetisk

tøy som er lite skittent.

Delikat bomull, viskose og

delikate blandede tekstiler

Delikat bomull, viskose og

delikate blandede tekstiler

Ull som kan vaskes i

vaskemaskin

Ull som kan vaskes i

vaskemaskin

Delikat kulørt syntetisk

tøy som er lite skittent.

Hurtigvask som varer

ca. 35-40 minutter for

tøy som er lite skittent.

Ull, silke og delikate

blandede tekstiler som

kan vaskes i vaskemaskin

Kort vask for bomull og

slitesterke tekstiler

som må vaskes ofte.

Kort vask for bomull og

slitesterke tekstiler

som må vaskes ofte.

PROGRAMBRYTER

VASKETEMPE-

RATUR

TØI

SYMBOL

AKTIVERTE KNAPPER

SENTRIFU-

GEHASTIGHET

VASKEMID-

DELSKUFFER

AUTOMATISK

Tekstiler som skal

vaskes for hånd.

SKYLLINGER

TØMMING OG

SENTRIFUGERING

For å skylle og friske

opp tøyet.

Tømming og

sluttsentrifugering

eller lavere

ULL

KALD

ULL eller lavere

eller lavere

****

**

eller lavere

**** Testprogram for ren ull.

AKTIVERT FUNKSJON IKKE AKTIVERT FUNKSJON

*Referanseprogram till energiklassifisering i henhold til standarden EN 60456

** Trykk på start for å fortsette programmet.

Max

800

500

800

Max

800

Alle vaskeprogrammene BOMULL og SYNTETISK har blitt forkortet for å redusere vasketiden til et minimum og

fremdeles garantere god ytelse. I tillegg er den elektroniske vaskemaskinen utstyrt med EASY LOGIC systemet som

gjenkjenner automatisk tøymengden som har blitt lagt i maskinen. Maskinen er i stand til å regulere vannmengden

som skal brukes til vasken og tilpasser deretter vasketiden og på denne måten sparer du vann, tid og strøm. Når

tøymengden er mindre enn maks. anbefalt last (se tabellen over tekniske karakteristikker), reduseres vannmengden

med 2 liter pr. kg med mindre tøy. Dersom maskinen er halvfull eller mindre, skyller maskinen automatisk én gang

mindre i forhold til det som er programmert. NB. EASY LOGIC funksjonen er kun aktivert for bomullsprogrammene.

HÅNDVASK

......................................................................................................................................................................................................

15

NO

TEKNISKE KARAKTERISTIKKER

NOTE

MODELLER

Bredde cm:

Høyde cm:

Dybde cm:

min. 0.05 MPa - max. 1 MPa

Mål:

Maks. sentrifugehastighet: (o/min)

Maks.

anbefalt last:

Vanntrykk:

Maks. strømforbruk/Elektrisk tilkopling se merkeplaten

SM1738

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1200

59.5

85.0

39.5

MAXI 422 D

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1300

59.5

85.0

55.0

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1400

59.5

85.0

55.0

MAXI 623 D WF 6042 D MAXI 524 D MAXI 523 D

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1400

59.5

85.0

53.0

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1300

59.5

85.0

53.0

SM1738

DK

16

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

START

VASKEMASKINENS HOVEDFUNKTIONER

(Følg nedenstående instruktioner, og vaskemaskinen udfører den udvalgte vaskecyklus)

1. Luk lugen op (se afsnittet

angående brug af vaskemaskinen

).

2. Fyld vasketøjet i tromlen og luk lugen omhyggeligt

ADVARSEL: Overbelast ikke maskinen. Det er ikke tilrådeligt at vaske ting, der absorberer for

store mængder vand som f.eks. tæpper.

3. Hæld et lavtskummende vaskemiddel og blødgøringsmiddel, som egner sig for automatiske vaskemaskiner, i

de respe k t ive r um i vaskemiddelskuffen (se a fsnittet "BRUG AF VASKEMIDLER").

4. Luk vaskemiddelskuffen igen. Skuffen må ikke åbnes, mens maskinen kører, da dette vil kunne forårsage

vandspild.

5. Tryk på Start/Stop-knappen ( ).A

6. Drej på programknappen (P) for at vælge det ønskede program og temperatur i henhold til den type tøj, der

skal vaskes (se "PROGRAMTABELLER"), tryk derefter på startknappen (L), og vaskecyklus går i gang.

OBS: Når programknappen indstilles, fremkommer længden af vaskecyklus i minutter automatisk

på display, ligesom symbolet for den vaskefase, hvormed programmet starter.

Dette symbol varierer under udførelsen af vaskeprogrammet, som indikation af hvilken vaskefase,

der er i gang, og slutter med skriften END som tegn på, at programmet er færdigt.

7. Vælg den ønskede centrifugeringshastighed ved at trykke på knappen ( ) (se "H VARIABEL CENTRIFUGERING").

8. Tryk på knapperne ( ) med de ønskede funktioner (se "C VALGFRI FUNKTIONER"). De udvalgte knapper vil

tænde, og den tid, der vises på display, vil variere i henhold til de udvalgte funktioner.

9. Tryk på knappen ( ), hvis ønsket (se "I UDSAT START")

10.Tryk på knappen ( ) for at starte vaskecyklus.L

11.Efter endt vask tr ykkes på Start/Stop-knappen (A) for at slukke for vaskemaskinen.

12.Luk lugen op og tag vasketøjet ud.

13. Med tørre hænder tages vaskemaskinens stik ud af stikkontakten.

14. Luk for vandhanen.

A Start/Stop-knap

BDisplay

CValgfri funktionsknapper

HValgknap for centrifugering

LStartknap

ITrykknap for udsat start

PValgknap for program og temperatur

MODELLER: MAXI 422 D • MAXI 623 D • WF 6042 D • MAXI 524 D • MAXI 523 D

ANVENDELSE AF VASKEMASKINEN

▼

WASH CYCLE:

▼

FORKLARING AF SYMBOLER PÅ DISPLAY:

På display er det muligt at kontrollere, hvor langt det udvalgte program er nået. Efter

endt vaskecyklus vil alle symbolerne slukke, og skriften " " fremkommer.END

P

C

B L A

Maskinen er i gang med at forvaske eller udføre hovedvasken

Maskinen er i gang med at skylle

Maskinen er i gang med at centrifugere

H

I

SM1738

17

DK

START

ANVENDELSE AF VASKEMASKINEN

▼

START/STOP-KNAP:

Tryk på knappen for at tænde for vaskemaskinen. Display lyser og der fremkommer tre

blinkende linier, hvis programknappen står på indstilling " " (ellers fremkommer længde og0

funktion af det udvalgte program).

▼

VARIABEL CENTRIFUGERING:

Vaskemaskinen har et stort udvalg af centrifugeringshastigheder, som kan vælges, inden

vaskeprogrammet sættes i gang. Når man ønsker at ændre centrifugeringshastigheden,

trykker man bare på knappen ( ), indtil den ønskede hastighed opnås (fig. 1). Hvis manH

ønsker at udelukke centrifugering, trykker man på knappen, indtil symbolet for centrifugering

og skriften "00" forefindes på display(fig. 2).

▼

DISPLAY OG LÆNGDE AF VASKECYKLUS:

Hver gang et program udvælges med knappen ( ), fremkommer på display den tilsvarendeP

centrifugeringshastighed, vaskefasen og længden af cyklus; denne tidsangivelse vil gradvist

reduceres til "0", efterhånden som cyklus skrider frem, og når programmet er færdigt, vil der

stå "END" på display. Derefter er det muligt at tage vasketøjet ud af maskinen.

OBS: Den højeste centrifugeringshastighedvil variere i henhold til modellen og fremvises af

display på maskinen. Den højeste centrifugeringshastighed, som kan vælges for det enkelte

vaskeprogram, er den som lyser automatisk, når vaskeprogrammet vælges.

OBS: Ved programmerne "Bomuld" er den længde af vaskecyklus, som først angives, rent vejledende, da denne

påvirkes af forskellige faktorer, såsom: temperatur og tilførselstryk af vandet og mængden af vasketøj i tromlen.

Under vaskecyklus vil maskinens elektronik automatisk regulere tiden, som er nødvendig i henhold til disse

faktorer, således at der opnås de bedste vaskeresultater på mindst mulig tid.

▼

UDSAT START:

Maskinen er udstyret med funktionen "udsat start", som gør det muligt at programmere vaskemaskinen

til at starte vaskecyklus op til 16 timer senere. Ved hvert tryk på knappen ( ) fremkommer på displayI

antallet af timer fra 1 til 16 , som der vil gå, inden maskinen begynder på vaskecyklus (f.eks. H.3 betyder,

at vaskecyklus går i gang om tre timer). Efter at man har trykket på knappen (L), vil vaskemaskinen

vente, til antallet af timer er udløbet, og så starte vaskecyklus automatisk.

▼

STARTKNAP:

Efter at have udført alle operationerne, som beskrevet under punkt 1 til 10 i afsnittet

"VASKECYKLUS", trykker man på denne knap for at starte vaskecyklus af maskinen. Når

knappen er trykket ind, vil der gå ca. 2-3 sekunder, inden den tænder som tegn på, at

programmet er gået i gang.

h. m.

▼

"STOP" PÅ PROGRAMKNAP:

Stopfunktionen nulstiller vaskemaskinen. Hvis man skulle ønske at ændre vaskeprogrammet

eller komme mere vasketøj i maskinen under vaskecyklusen, skal man blot stille

programknappen på positionen "STOP" (tre linier vil blinke på display), og knappen "START"

slukker. Derefter indstiller man programknappen på det nye program og trykker på knappen

"START".

ADVARSEL: Man bør kun benytte denne funktion, hvis det er strengt nødvendigt, og kun hvis

programmet, der skal ændres, ikke har kørt i mere end 3 minutter. Inden man åbner lugen efter

en nulstilling (reset), skal man vente 2 minutter, til lukkemekanismen udløses.

fig. 1

fig. 2

h. m.

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

SM1738

DK

18

Når man trykker på én af knapperne, vist nedenfor, vil denne tænde. Hvis man ved en fejl har trykket på

en knap, eller hvis man har skiftet mening, skal man trykke på knappen igen for at fjerne valgmuligheden.

VALGFRIE FUNKTIONER

▼

FORVASK:

Ved tryk på denne knap udfører maskinen en kort forvask med en temperatur på højst 40°C, som

varer ca. 10 min.

Denne funktion kan kun benyttes på programmerne "BOMULD", "SYNTETISK" "DAGLIGTog ".

Knap 3 tændes.

▼

ENERGISK VASK:

Ved tryk på denne knap udfører maskinen en vask med forudbestemt temperatur, som varer

længere. Denne knap kan bruges på programmerne " " og "BOMULD SYNTETISK".

▼

EKSTRA SKYLNING:

Vaskemaskinen er konstrueret til at reducere vandforbruget til minimum. I områder med meget

blødt vand, eller hvis der forefindes rester af vaskemidler efter endt vaskecyklus, skal man trykke

på denne knap for at tilføje endnu en skylning til programmet.

▼

ANTIKRØL:

Ved tryk på denne knap vil vasketøjet i maskinen efter endt vaskecyklus blive ved med køre rundt

i endnu 30 minutter for derved at reducere krølning. Når denne funktion er aktiveret, vil centrifugeringen

automatisk blive reduceret. Denne funktion kan ikke aktiveres på programmet for "ULD".

OBS: Brugen af de valgfrie funktioner afhænger af, hvilket program, der er

udvalgt. Så hvis vaskeprogrammet ikke omfatter denne funktion, kan knappen

ikke aktiveres (se "PROGRAMOVERSIGT").

BOMULD

90°

BOMULD

75°

BOMULD*

60°

BOMULD

40°

BOMULD

30°

90

75

60

40

30

3

(+3)

3

(+3)

3

(+3)

3

(+3)

3

(+3)

PROGRAMTABELLER

Meget snavset hvidt

bomuld, med organiske

pletter

Lagener, skjorter, duge,

håndklæder, farveægte og

meget snavsede

Skjorter, duge, håndklæder,

farveægte og normalt

snavsede

Hvid og broget vask,

farveægte og meget snavset

Sart broget vask,

let snavset

PROGRAM-

KNAP

VASKE-

TEMP

STOFTYPE

SYMBOL

TILKOBLEDE KNAPPER

CENTRIFU-

GERINGS-

HASTIGHED

RUM TIL

VASKEMIDDEL

AUTOMATISK

eller lavere

**** Standard program for ren uld.

FUNKTION TILKOBLET FUNKTION FRAKOBLET

*Referenceprogram for energi klassifikationsformål i henhold til standard EN 60456

** Tryk på start-knappen for at gå videre med programmet

Max

SM1738

19

DK

"EASY LOGIC"

"EASY LOGIC" "EASY LOGIC" TEKNOLOGI

TEKNOLOGI

TEKNOLOGITEKNOLOGI

PROGRAMTABELLER

3

(+3)

SYNTETISK

FINVASK

40°

FINVASK

30°

60

40

30

60°

40°

30°

40

30

40°

30°

30

HURTIG

VASK

DAGLIG

VASK

35°

35

60

60°

40°

40

FINVASK

3

(+3)

3

(+3)

3

(+3)

3

2

4

(+3)

4

(+3)

DAGLIG

VASK

30°

3

Farveægte syntetisk

vask, meget snavset

Sart broget syntetisk

vask, let snavset

Sart bomuld, viskose

og sarte blandede fibre

Sart bomuld, viskose

og sarte blandede fibre

Uld, der kan maskinvaskes

Sart broget syntetisk

vask, let snavset

Hurtig vask på ca. 35-40

minutter, for let snavsede

stoffer

Silke og sarte

blandede

fibre

Kort vaskecyklus for stoffer i

bomuld og robuste fibre, som

skal vaskes ofte.

Kort vaskecyklus for stoffer

i bomuld og robuste fibre,

som skal vaskes ofte.

PROGRAM-

KNAP VASKE-

TEMP

STOFTYPE

SYMBOL

TILKOBLEDE KNAPPER

CENTRIFU-

GERINGS-

HASTIGHED

Stoffer, som skal håndvaskes

SKYLNINGER

UDTØMNING OG

CENTRIFUGERING

Skylning af vasketøj

Udtømning af vand og sidste

centrifugering

eller lavere

ULD

KOLD

ULD eller lavere

eller lavere

****

**

eller lavere

**** Standard program for ren uld.

FUNKTION TILKOBLET FUNKTION FRAKOBLET

*Referenceprogram for energi klassifikationsformål i henhold til standard EN 60456

** Tryk på start-knappen for at gå videre med programmet

Max

800

500

800

Max

800

RUM TIL

VASKEMIDDEL

AUTOMATISK

Alle programmerne til BOMULD og SYNTETISK er blevet forkortede, således at vasketiden reduceres mest muligt samtidig med, at

de bedst mulige resultater opnås. Men herudover er den elektroniske vaskemaskine udstyret med et "EASY LOGIC" system, som

automatisk aflæser mængden af vasketøj i maskinen og derefter beregner, hvor mange liter vand der skal benyttes, og reducerer

vasketiden i henhold hertil, således at der opnås en besparelse af vand, tid og energi. I det tilfælde at mængden af vasketøj er mindre

end den anbefalede max. mængde (se tabellen over tekniske data), vil den vandmængde, som benyttes under vasken, blive reduceret

med 2 liter for hvert kg. mindre vasketøj. I tilfælde af halv fyldning eller mindre vil maskinen automatisk udføre en skylning mindre

end programmeret. OBS: "EASY LOGIC " funktionen er kun gældende for bomuldsprogrammerne.

HÅNDVASK

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

START

SM1738

21

GB

MAIN FUNCTIONS OF THE WASHING MACHINE

(follow these instructions and the washing machine will run the selected wash cycle)

1. Open the door (see paragraph “ ”).Using the washing machine

2. Load the washing in the drum and close the door securely.

Warning: Do not overload the washing machine. It is not advisable to wash items that absorb

large quantities of water such as carpets.

3. Add a low-suds detergent and softener designed for automatic washing machines in the respective compartments

of the detergent dispenser (see chapter “ ”).USE OF DETERGENTS

4. Close the detergent drawer. Do not open the drawer while the machine is working as this may cause water

to spill out.

5. Press the On/Off button (A).

6. Rotate the programmer knob (P) to select the required program and temperature according to the type of fabric

to wash (see: “PROGRAM TABLES”), then press the start button (L) and the cycle will start.

N.B. Once the programmer knob has been set, the display will automatically show the duration

of the selected cycle in minutes, together with the symbol corresponding to the phase at which

the wash cycle will start.

As the program is being executed, this symbol will change to indicate the current wash phase.

On completion of the wash program, the word END will be displayed.

7. Select the required spin speed by pressing button ( ) (see “H VARIABLE SPIN”).

8. Select the (C) buttons with the functions required (see “ ”). The buttons pressed willOPTIONAL FUNCTIONS

light-up, and the time indicated on the display will vary according to the functions selected.

9. Press button ( ) if required (see “I DELAYED START”).

10.Press button ( ) to start the wash cycle.L

11.At the end of the wash, press the On/Off button (A) to switch off the washing machine.

12.Open the door and remove the washing.

13.With dry hands, unplug the washing machine from the mains supply.

14.Close the water feed valve.

A On/Off button

BDisplay

COptional function buttons

HSpin selector button

LStart button

IDelayed start button

PProgramme and temperature knob

MODEL: MAXI 422 D • MAXI 623 D • WF 6042 D • MAXI 524 D • MAXI 523 D

USING THE WASHING MACHINE

▼

WASH CYCLE:

▼

DISPLAY SYMBOLS:

The display can be used to monitor the progress of the selected wash program. At the

end of the wash cycle, all the symbols will disappear and the word “ ” will appear.END

PCB L A

The washing machine is effecting the pre-wash or main wash.

The washing machine is effecting the rinse cycle.

The washing machine is effecting the spin cycle.

H

I

SM1738

DK

20

......................................................................................................................................................................................................

TEKNISKE DATA

NOTE

MODELLER

Bredde cm.

Højde cm.

Dybde cm.

min. 0.05 MPa - max. 1 MPa

Dimensioner:

Max. centrifugering: (omdrej./min)

Max. læs

anbefalet:

Vandtryk:

Max. strømforbrug/Elektrisk tilslutning

se mærkeplade

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1200

59.5

85.0

39.5

MAXI 422 D

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1300

59.5

85.0

55.0

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1400

59.5

85.0

55.0

MAXI 623 D WF 6042 D MAXI 524 D MAXI 523 D

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1400

59.5

85.0

53.0

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1300

59.5

85.0

53.0

START

USING THE WASHING MACHINE

▼

ON/OFF BUTTON:

Press the button to switch on the washing machine. The display will light up and three flashing

lines will appear if the programmer knob is in position " " (otherwise, the duration of the0

selected program and functions will appear).

▼

VARIABLE SPIN:

The machine offers a wide selection of spin speeds that can be selected before starting the

wash program. To change the spin speed, simply press button ( ) until the value requiredH

is displayed; (fig. 1). If the spin is to be excluded, press the button until the spin symbol itself

appears on the display together with "00" (fig. 2).

▼

DISPLAY AND DURATION OF THE WASH CYCLE:

At each program position selected with knob ( ), the display will indicate the correspondingP

spin speed, the wash phase and the cycle duration time. The time display will reduce as the

cycle progresses to arrive at zero on completion of the program. At this point, the word “END”

will appear on the display. The washing can now be removed from the machine.

SM1738

GB

22

NB. the maximum spin speed will vary according to the model and is indicated on the washing

machine display. The maximum spin speed that can be selected for each program is that

indicated automatically when the wash program is selected.

N.B. In the “Cotton” programs, the duration of the wash cycle initially displayed is purely indicative, in that it can be

influenced by a number of factors such as: temperature and pressure of the feed water and the quantity of washing

in the drum. During the wash, the machine’s electronics will automatically modify the time necessary to complete the

selected wash on the basis on these factors. This will produce the best wash performance in the shortest time period.

▼

DELAYED START:

The washing machine is equipped with a function that allows the start of the wash to be delayed for

up to a maximum of 16 hours. Each time button ( ) is pressed, the number of hours from 1 to 16 thatI

the washing machine will wait until starting the wash cycle is displayed (e.g. H.3 indicates that the wash

cycle will start in three hours time). Once button ( has been pressed, the washing machine willL)

automatically start the wash cycle after the number of hours set.

▼

START BUTTON:

After all the operations described in points 1 to 10 of paragraph "WASH CYCLE” have been

carried out, pressing this button will start the wash cycle. When the button is pressed, it will

light up after approximately 2 -3 seconds to indicate that the wash program has started.

h. m.

▼

PROGRAMMER KNOB “STOP”:

The stop function resets the washing machine. If, for any reason, you want to change the wash program

or add more washing to the load during the wash cycle, simply place the programmer knob in position

“STOP” (3 lines will flash on the display and the “START” button light will go out). Then re-position the

knob on the new program and press the “START” button.

Warning!! only use this function if strictly necessary and then only if the program to reset has

not been running for more than 3 minutes. Before opening the door after a reset, wait 2 minutes

for the locking mechanism to release.

fig. 1

fig. 2

h. m.

60

°

90

°

75

°

60

°

40

°

30

°

60

°

40

°

30

°

40

°

30

°

30

°

40

°

40

°

30

°

35

°

0

SM1738

23

GB

If one of the following buttons is selected, it will light up. If a function button has been pressed by mistake

or is no longer required, the option can be cancelled by simply re-pressing the button.

OPTIONAL FUNCTIONS

▼

PREWASH:

Press this button to obtain a short prewash of maximum temperature 40 C and approximately 10°

minutes duration

This function can only be used with "COTTON, SYNTHETIC and DAILY" programs. Button 3 will

light up.

▼

ENERGETIC WASH:

When this button is pressed, the washing machine will run a wash cycle at the set temperature,

though with a longer duration. The button is enabled for the “COTTON,” and “ ” programs.SYNTHETIC

▼

EXTRA RINSE:

The washing machine has been designed to reduce water consumption to a minimum. In very soft

water areas, or in the case where detergent residues are noticed at the end of the wash cycle,

pressing this button will add one more rinse to the program.

▼

ANTI-CREASE:

When this button is pressed, at the end of the wash cycle, the items loaded in the washing machine

will continue to rotate for a further thirty minutes to reduce creasing. This function automatically

reduces the spin. The function cannot be activated for the “WOOL” programme.

NB. The use of this function depends on the type of program selected.

Consequently, if the wash program does not include this function, the button

cannot be enabled (see PROGRAM TABLE).

PROGRAMMER

KNOB

WASH

TEMPE

-

RATURE

FABRIC TYPE

SYMBOL BUTTONS ENABLED

SPINN

SPEED

COTTON

90°

COTTON

75°

COTTON *

60°

COTTON

40°

COTTON

30°

Heavily soiled white cotton

fabrics with organic stains.

Sheets, shirts, tablecloths,

towels that

are resistant and

heavily soiled

For shirts, tablecloths,

towels that

are resistant and

normally soiled

White and coloured fabrics that

are resistant and heavily soiled

Delicate coloured fabrics

that are lightly soiled

90

75

60

40

30

3

(+3)

3

(+3)

3

(+3)

3

(+3)

3

(+3)

PROGRAMME TABLES

(or lower)

**** Reference program for pure new wool.

FUNCTION ENABLED FUNCTION DISABLED

*Reference programme for energy classification purposes according to standard EN 60456

** Press start to continue the program

DISPENSER

COMPARTMENTS

AUTOMATIC

Max

SM1738

GB

24

"EASY LOGIC"

"EASY LOGIC" "EASY LOGIC" TECHNOLOGY

TECHNOLOGY

TECHNOLOGYTECHNOLOGY

PROGRAMME TABLES

RINSES

DRAIN AND

SPIN

To rinse and refresh

the washing

Drain and final spin

3

(+3)

Colourfast synthetic fabrics

that are heavily soiled

Delicate coloured synthetic

fabrics that are lightly soiled

Delicate cotton, viscous and

mixed delicate fabrics

Delicate cotton, viscous and

mixed delicate fabrics

Machine washable wool

SYNTHETICS

DELICATES

40°

DELICATES

30°

PROGRAMMER

KNOB

WASH

TEMPE

-

RATURE

FABRIC TYPE

SYMBOL BUTTONS ENABLED

SPINN

SPEED

60

40

30

60°

40°

30°

40

30

40°

30°

30

Delicate coloured synthetic

fabrics that are lightly soiled

QUICK

WASH

Quick wash of approximate

duration 35-40 minutes for lightly

soiled fabrics.

DAILY

WASH

35°

35

Machine washable wool,

silk and delicate

mixed fabrics

Short wash for cotton and

resistant fabrics requiring

frequent washing

Short wash for cotton and

resistant fabrics requiring

frequent washing

60

60°

40°

40

DELICATES

3

(+3)

3

(+3)

3

(+3)

3

2

4

(+3)

4

(+3)

DAILY

WASH

Hand washable fabrics

30°

3

(or lower)

WOOL

COLD

WOOL

(or lower)

****

**

(or lower)

**** Reference program for pure new wool.

FUNCTION ENABLED FUNCTION DISABLED

*Reference programme for energy classification purposes according to standard EN 60456

** Press start to continue the program

Max

800

500

800

DISPENSER

COMPARTMENTS

AUTOMATIC

800

Max

800

The electronic washing machine is fitted with an “EASY LOGIC”

“EASY LOGIC” system that automatically recognises

the quantity of washing loaded. The machine can thus regulate the amount of water to use for the wash

and proportion the wash time accordingly, thus saving water, time and energy.

In the case where the amount of washing is less than the maximum recommended load (see technical

characteristics table), the quantity of water used for the wash will be reduced by 2 litres for each kg

less of washing. In the case of a half-load or less, the machine will automatically carry out one rinse

less than programmed. N.B. The “EASY LOGIC”

“EASY LOGIC” function is only active for cotton programmes.

HAND WASH

......................................................................................................................................................................................................

25

GB

TECHNICAL CHARACTERISTICS

NOTE

MODEL

Width

cm.:

Height

cm.:

Depth

cm.:

min. 0.05 MPa - max. 1 MPa

Dimensions:

Max. spin: (rpm)

Maximum

recommended

load:

Water pressure:

Max. absorbed power/Electrical connection see rating plate

SM1738

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1200

59.5

85.0

39.5

MAXI 422 D

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1300

59.5

85.0

55.0

6,0 Kg

4,0 Kg

3,0 Kg

1,5 Kg

1400

59.5

85.0

55.0

MAXI 623 D WF 6042 D MAXI 524 D MAXI 523 D

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1400

59.5

85.0

53.0

5,0 Kg

3,3 Kg

2,5 Kg

1,0 Kg

1300

59.5

85.0

53.0

SM1738

GB

26

......................................................................................................................................................................................................

NOTE

SM1736

GB

......................................................................................................................................................................................................

NOTE

27

......................................................................................................................................................................................................

GB

28

NOTE

461305907 Stampa TLF 19/05/2005 SM1738/03

SE FI NO DK GB

Mærke:	UPO
Kategori:	Vaskemaskiner
Model:	Maxi 623 D

UPO Maxi 623 D Manual

Produkt Specifikationer

Har du brug for hjælp?

Vaskemaskiner UPO Manualer

Vaskemaskiner Manualer

Nyeste Vaskemaskiner Manualer
