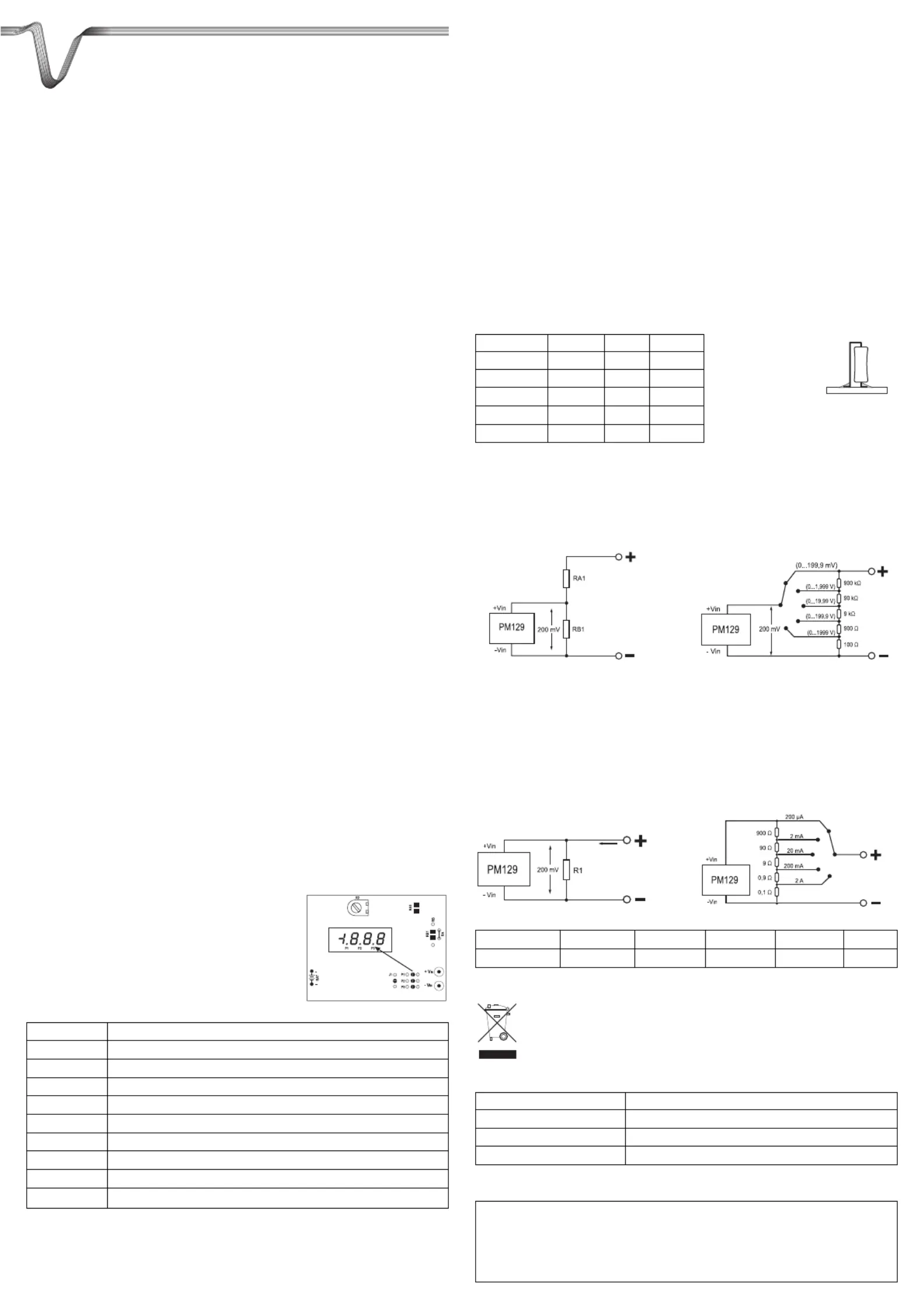

Side 1/4

쮕

B E D I E N U N G S A N L E I T U N G

Version 02/09

Digital Panelmeter PM 129

Best.-Nr. 10 69 42

Bestimmungsgemäße Verwendung

Das digitale Panelmeter ist zum Einbau in Geräte oder Gehäuse vorgesehen. Das Panelmeter

dient zur Messung und Anzeige von Gleichspannungswerten im Bereich von 0 - 200 mV (DC).

Durch individuelle, externe Beschaltungen können auch höhere Spannungen, sowie

Gleichströme etc. gemessen werden. Die Polaritätsanzeige erfolgt automatisch. Die LED-

Anzeige umfasst 2000 Counts (Zeichen).



Das Modul darf nur bis zu einer Spannung von <75 VDC (über optionale

Spannungsteiler) offen betrieben werden. Ab einer Spannung von >/=75 V

müssen die entsprechenden Vorschriften bezüglich Luft- und Kriechstrecken

für den Berührungsschutz beachtet werden. Der Sicherheitsabstand zu

berührungsgefährlichen Spannungen/Leitern muss unbedingt beachtet und

eingehalten werden.

Das Panelmeter wird über 9V/DC (Blockbatterie etc.) versorgt.

Der Anschluss erfolgen auf der Anzeigenrückseite über Lötpunkte. Die Dezimalpunkte können

ebenfalls über Lötbrücken gesetzt werden.

Das Panelmeter ist zum Einbau in ein Gehäuse oder in andere Geräte vorgesehen. Der Betrieb

ist nur in trockenen Innenbereichen zulässig.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind

unbedingt zu beachten!

Sicherheits- und Gefahrenhinweise



Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält

wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt

die Garantie/Gewährleistung! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten

der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen

erlischt die Garantie/Gewährleistung.

Dieses Panelmeter ist kein Spielzeug und gehört nicht in Kinderhände.

Das Panelmeter ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.

Seien Sie besonders vorsichtig beim Umgang mit Lötkolben. Beachten Sie die Bedienungs-

anleitung. Erwärmen Sie die Lötstelle nur so lange wie nötig und so kurz wie möglich.

Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als

25 V ACrms oder 35 V DC anliegen können! Lebensgefahr!

Montage

Bereiten Sie den Einbau-Ausschnitt vor. Der Abdeckrahmen ist für einen Ausschnitt von 67 x

29 mm (B x H) vorgesehen. Das Modul kann mit dem beiliegenden Rahmen von vorne befestigt

werden (max. Plattenstärke 7 mm). Das Befestigungsmaterial liegt bei.

Anschluss

Auf der Rückseite erfolgen alle Anschlüsse und Funktions-

Lötbrücken.

Der Batterieclip ist bereits montiert und braucht nur noch ein

9V Block polungsrichtig angeschlossen werden.

Die entsprechenden Funktionen entnehmen Sie bitte der

folgenden Tabelle.

+ VIN Messeingang + (0 - 200 mV DC)

- VIN Messeingang – (Bezugspotential)

BAT Betriebsspannung 9VDC

P1 Lötbrücke für Dezimalpunkt 1,999

P2 Lötbrücke für Dezimalpunkt 19,99

P3 Lötbrücke für Dezimalpunkt 199,9

RA1 Widerstand für Spannungsteiler am Messeingang

RB1 Widerstand für Spannungsteiler am Messeingang

R2 Referenz-Abgleichpoti (Werksfunktion)

J3 Nur Werksfunktion, nicht Anwenderrelevant

Messeingang „+ VIN“ und „- VIN“

„+ VIN“ und „- VIN“ sind Differenzialeingänge. Sie reagieren auf die jeweils anliegende

Spannung und nicht auf die Spannung in Bezug zur Betriebsspannung. Als Messspannung darf

nur eine Gleichspannung angelegt werden.

Die Spannung am Messeingang darf im Lieferzustand ±200 mV nicht übersteigen, da das

Panelmeter sonst zerstört wird (Anzeige „I“ = Messbereichsüberschreitung).

Soll eine größere Spannung als ±200 mV gemessen werden, muss ein entsprechender

Spannungsteiler vorgeschaltet werden.

Spannungsversorgung „BAT“

Die Spannungsversorgung erfolgt über 9 V/DC und muss vom Messeingang galvanisch

getrennt sein. Ist die Anzeige bei Batteriebetrieb nur schlecht sichtbar, ist ein Batteriewechsel

nötig, um Fehlmessungen zu vermeiden.

Schaltungsbeispiele

Spannungs-Messbereiche wählen

Dieses Gerät kann für verschiedene Spannungsbereiche konfiguriert werden, indem

Widerstände an die Lötpunkte RA1 und RB1 gelötet werden.

Für den Grundmessbereich von 0 - 200 mV/DC ist bereits für RA ein 0 Widerstand (Brücke)Ω

eingebaut. RB wird nicht benötigt und bleibt offen.

Soll ein anderer Messbereich gewählt werden, unterbrechen Sie die Drahtbrücke RA und löten

an die freien Lötpunkte RA1 und RB1 die entsprechenden Widerstände ein. Die Werte können

Sie aus der Tabelle entnehmen. Die Spannungsteiler weisen eine Impedanz von 1 M auf.Ω

Messbereich RA1 RB1 Teiler

0 - 200 mV 0 offen 1:1Ω

0 - 2 V 900 k 100 k 10:1Ω Ω

0 - 20 V 990 k 10 k 100:1Ω Ω

0 - 200 V 999 k 1 k 1000:1Ω Ω

0 - 2000 V 999,9 k 100 10000:1Ω Ω

☞

Passende Messwiderstände (0,1%) bzw. Präzisions-Spannungsteiler finden

Sie im Internet unter www.conrad.biz

Möchten Sie die Messbereiche umschaltbar machen, ist eine externe Beschaltung mit einem

Umschalter nötig. Die Drahtbrücke RA darf nicht aufgetrennt werden. Folgende Skizzen zeigen

die Umsetzung (Impedanz 1 M ):Ω

Prinzip-Schaltbild Anschlussbild Spannungsdekade

Strom-Messbereiche wählen

Mit einem einfachen Strom-Messwiderstand (Shunt) kann der Spannungsabfall an diesem

Widerstand gemessen werden. Die Stromstärke ist so indirekt messbar.

Soll ein einziger Messbereich gewählt werden, benötigen Sie nur einen Messwiderstand

(Shunt). Die Werte können Sie aus der Tabelle unten entnehmen. Die interne Drahtbrücke RA

darf nicht unterbrochen werden. Möchten Sie die Messbereiche umschaltbar machen, ist eine

externe Beschaltung (Dekade) mit einem Umschalter nötig. Die benötigten Widerstände sind in

der Skizze ersichtlich

Prinzip-Schaltbild Anschlussbild Stromdekade

Messbereich 0 - 200 µA 0 - 2 mA 0 - 20 mA 0 – 200 mA 0 – 2 A

R1 1 k 100 10 1 0,1 Ω Ω Ω Ω Ω

Entsorgung

Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das

Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den

geltenden gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen. Eine

Entsorgung über den Hausmüll ist untersagt.

Technische Daten

Stromversorgung 9 V/DC, 50 mA

Grund-Messbereich 0 – 200 mV/DC (30 M Impedanz, Messrate 3/s)Ω

Genauigkeit ±(0,5 % + 1 digit)

Abmessungen (BxHxT) 68 x 44 x 21 mm

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft

, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

쮕

Biegen Sie die

Anschlüsse

entsprechend um

und löten diese wie

abgebildet auf die

Leiterplatte.

VOLTCRAFT



O P E R A T I N G I N S T R U C T I O N S

Version 02/09

Digital Panel Meter PM 129

Item-No. 10 69 42

Intended use

The digital panel meter is intended for installation in other devices or casings. The panel meter

measures and displays direct currents in the range 0 to 200 mV (DC). Higher voltages, as well

as direct currents etc, can be measured by using single external circuits. The polarity is auto-

matically displayed. The LED display contains 2000 counts (signals).



The module must not be operated openly at voltages greater than 75 VDC (by

an optional voltage divider). For voltages above 75 V, the appropriate instruc-

tions concerning the clearances to air and leakage paths for shock protection

must be followed. Always observe and adhere to the safe distance to dan-

gerous contact voltages/wires.

The panel meter is powered by 9V/DC (battery etc.).

The device is connected via two soldering points on the rear. The decimal points can also be

set via soldering bridges.

The panel meter is intended to be installed in a casing or in other devices. The product is only

to be used in dry indoor locations.

No part of the product must be modified or rebuilt! Observe the safety instructions in their

entirety!

Safety Instructions and Hazard Warnings



Please read all of the operating instructions before using the product for the

first time; they contain important information about the correct operation.

The warranty will be void in the event of damage caused by failure to observe these safety

instructions! We do not assume any liability for any consequential damage!

We do not assume any liability for material and personal damage caused by improper use or

non-compliance with the safety instructions! The warranty will be void in such cases.

This panel meter is not a toy and should be kept out of the reach of children.

The panel meter has been CE tested and complies with the necessary European directives.

Please handle soldering irons with special care. Please follow these operating instructions.

Only heat the soldering point for as long as necessary and as short as possible.

Never touch circuits or parts of circuits with voltages greater than 25 V ACrms or 35 V DC!

Danger to life!

Installation

Prepare the Installation Section. The cover frame is designed for a 67 x 29 mm (W x H) section.

The module can be attached to the front using the supplied frame (max. panel thickness 7 mm).

Mounting material is included in the delivery.

Connection

All the connections and soldering bridges for the functions

are made on the back of the module.

The battery clip is already in place; only a 9V battery has to

be inserted, observe the correct polarity.

For the respective functions, please refer to the following

table:

+ VIN Measurement input + (0 - 200 mV DC)

- VIN Measurement input – (reference potential)

BAT Operating voltage 9VDC

P1 Soldering bridge for decimal point 1.999

P2 Soldering bridge for decimal point 19.99

P3 Soldering bridge for decimal point 199.9

RA1 Resistor for voltage divider at measuring input

RB1 Resistor for voltage divider at measuring input

R2 Reference adjustment potentiometer (factory function)

J3 Only factory function, not user-relevant

Measurement input “+ VIN” and “-VIN”

“+ VIN” and “-VIN” are differential inputs. They react to the voltage applied and not to the volt-

age relative to the operating voltage. Only a direct voltage may be applied as the measurement

voltage.

The voltage at the measurement input must not exceed ±200 mV in the delivery condition, oth-

erwise the panel meter may be destroyed (display “I” = out of measurement range).

If voltages greater than ±200 mV are to be measured, an adequate voltage divider must to be

connected first.

Power Supply “BAT”

Power supply is 9 V/DC and must be galvanically isolated from the measurement input. If the

battery powered display is not readable, it is necessary to change the battery, in order to avoid

false measurements.

Circuit Examples

Choosing the voltage measurement range

This device can be configured for different voltage ranges, by soldering resistors in the posi-

tions RA1 and RB1.

For the basic measuring range from 0 - 200 mV/DC a 0 resistor (bridge) is already built in atΩ

RA. RB is not used and remains free.

If another measurement range is chosen, disconnect the jumper RA and solder suitable resis-

tors to the free soldering points RA1 and RB1. The relevant values can be found in the table.

The voltage divider has an impedance of 1M .Ω

Measurement RA1 RB1 Divider

range

0 - 200 mV 0 free 1:1Ω

0 - 2 V 900 k 100 k 10:1Ω Ω

0 - 20 V 990 k 10 k 100:1Ω Ω

0 - 200 V 999 k 1 k 1000:1Ω Ω

0 - 2000 V 999.9 k 100 k 10000:1Ω Ω

☞

Suitable measuring resistors (0.1%) and/or precision voltage dividers can be

found on the Internet at www.conrad.biz

If you want to make the measurement ranges selectable, an external connection to the divider

is necessary. The jumper RA must not be disconnected. The following sketches show the con-

version (impedance 1 M ):Ω

Principle Circuit Connection diagram voltage decade

Choosing the current measurement range

The potential drop across this resistor can be measured with an ordinary shunt. Thus, the cur-

rent can be measured indirectly.

If only a single measurement range is chosen, you will only need one shunt. The appropriate

values can be found in the following table. The internal jumper RA must not be disconnected.

If you want to make the measurement ranges switchable, an external connection (decade) to a

divider is necessary. The resistors required can be seen from the sketch

Principle Circuit Connection diagram current decade

Measurement 0 - 200 µA 0 - 2 mA 0 - 20 mA 0 – 200 mA 0 – 2 A

range

R1 1 k 100 10 1 0.1 Ω Ω Ω Ω Ω

Disposal

Electronic products are raw material and do not belong in the household waste. When

the device has reached the end of its service life, please dispose of it, according to the

current statutory requirements, at your local collecting site. Disposing of flat batteries

in the household waste is prohibited.

Technical Data

Power supply 9 V/DC, 50 mA

Basic measurement range 0 – 200 mV/DC (30 M impedance, measuring rate 3/s)Ω

Accuracy ±(0.5 % + 1 digit)

Dimensions (W x H x D) 68 x 44 x 21 mm

Impressum /legal notice in our operating instructions

These operating instructions are a publication by Voltcraft

, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7 (www.voltcraft.de).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing

systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.



VOLTCRAFT

Form the connection

as desired and solder

them to the circuit

board as shown.

Produkt Specifikationer

Mærke:	Voltcraft
Kategori:	Måleudstyr
Model:	PM 129

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft PM 129 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Måleudstyr Voltcraft Manualer

Voltcraft GD-270 Manual

12 December 2024

Voltcraft RM-300 Manual

3 September 2024

Voltcraft FM-80 Manual

2 September 2024

Voltcraft VC-37 Manual

2 September 2024

Voltcraft AN-80 Manual

1 September 2024

Voltcraft VC65 Manual

1 September 2024

Voltcraft DSO-2154 Manual

1 September 2024

Voltcraft SI-70004 Manual

28 August 2024

Voltcraft TM-50 Manual

28 August 2024

Voltcraft HC-2 Manual

28 August 2024

Måleudstyr Manualer

Nyeste Måleudstyr Manualer

3 April 2025

3 April 2025

3 April 2025

3 April 2025

3 April 2025

3 April 2025

3 April 2025

3 April 2025

3 April 2025

3 April 2025
