BEDIENUNGSANLEITUNG

USER MANUAL

INSTRUKCJA OBSŁUGI

NÁVOD K POUŽITÍ

MANUEL D´UTILISATION

ISTRUZIONI PER L‘USO

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNING

PELLET MASCHINE

expondo.com

ACHTUNG! Warnung vor starkem Lärm!

ACHTUNG! Warnung vor Einzugsgefahr!

ACHTUNG! Warnung vor Handverletzungen!

ACHTUNG! Heiße Fläche. Verbrennungsgefahr!

Trennen Sie das Gerät nach Beendigung der

Arbeiten immer von der Stromquelle.

Es ist verboten, lockere Kleidungsstücke zu

tragen, die sich in den beweglichen Teilen

der Maschine verfangen könnten. Tragen Sie

enganliegende Kleidung.

Das Tragen von Handschuhen beim Arbeiten mit

dem Gerät ist verboten.

Das Produkt erfüllt die geltenden

Sicherheitsnormen.

Gebrauchsanweisung beachten.

Recyclingprodukt.

ACHTUNG!, WARNUNG! oder HINWEIS!, um auf

bestimmte Umstände aufmerksam zu machen

(allgemeines Warnzeichen).

Gehörschutz benutzen.

Augenschutz benutzen.

DEUTSCH

ENGLISH

POLSKI

ČESKY

FRANÇAIS

ITALIANO

ESPAÑOL

MAGYAR

DANSK

PRODUKTNAME PELLETPRESSE

PRODUCT NAME PELLET MASCHINE

NAZWA PRODUKTU PELECIARKA

NÁZEV VÝROBKU PELETOVACÍ LIS

NOM DU PRODUIT PRESSE À GRANULÉS

NOME DEL PRODOTTO MACCHINA PELLETTATRICE

NOMBRE DEL PRODUCTO PRENSA PARA PELLETS

TERMÉK NEVE PELLETÁLÓ GÉP

PRODUKTNAVN PELLETMØLLE

MODELL

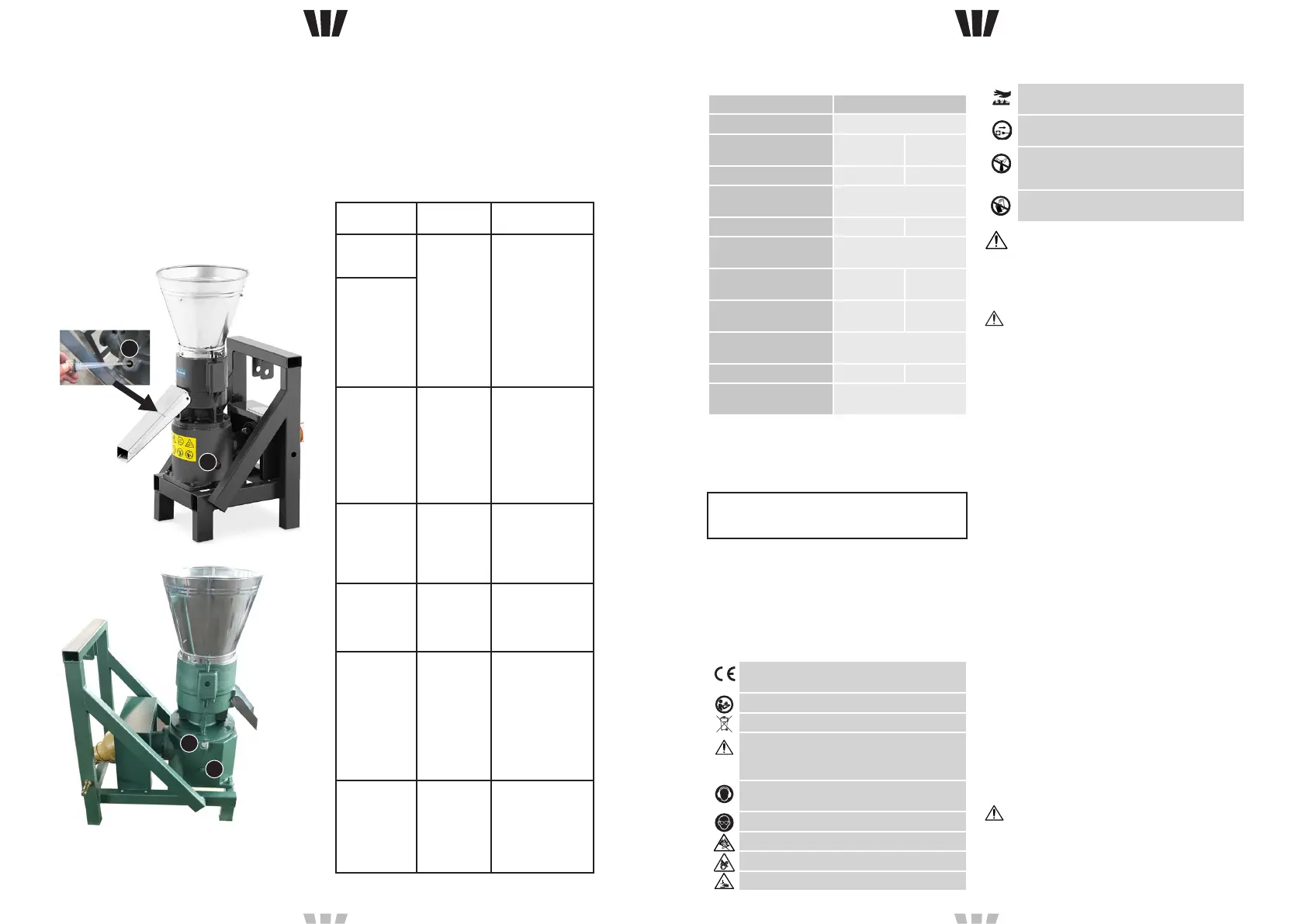

WIE

2500

WIE

3000

PRODUCT MODEL

MODEL PRODUKTU

MODEL VÝROBKU

MODÈLE

MODELLO

MODELO

MODELL

MODEL

HERSTELLER

EXPONDO POLSKA SP. Z O.O. SP. K.

MANUFACTURER

PRODUCENT

VÝROBCE

FABRICANT

PRODUTTORE

FABRICANTE

TERMELŐ

PRODUCENT

ADRESSE VON IMPORTEUR

UL. NOWY KISIELIN

INNOWACYJNA 7, 66

002 ZIELONA GÓRA | POLAND, EU

IMPORTER ADDRESS

ADRES IMPORTERA

ADRESA DOVOZCE

ADRESSE DE L'IMPORTATEUR

INDIRIZZO DELL'IMPORTATORE

DIRECCIÓN DEL FABRICANTE

A GYÁRTÓ CÍME

PRODUCENTENS ADRESSE

TECHNISCHE DATEN

Parameter Werte

Produktname PELLETPRESSE

Modell

WIE-

PM-2500

WIE-

PM-3000

Nennleistung [hp] 8-12 15-28

Drehzahl der Antriebswelle

[U/min]

540

Matrizendurchmesser

[mm]

150 230

Durchmesser der

Matrizenbohrungen [mm]

2,5÷10

Wirkungsgrad unter

Verwendung von Sägemehl

[kg/h]

50-90 130-180

Futterproduktionsezienz

[kg/h]

90-120 300-400

Abmessungen [Breite

x Tiefe x Höhe; mm]

880x636x110

Gewicht [kg] 66,5 150

Öltyp (Flüssigkeit)

Getriebe SAE 80W90

API GL4

Die Begrie „Gerät“ oder „Produkt“ in den Warnungen

und Beschreibung des Handbuchs beziehen sich auf

PELLETPRESSE.

2.1. ELEKTRISCHE SICHERHEIT

a) Halten Sie Ihren Arbeitsplatz sauber und

gut beleuchtet. Unordnung oder schlechte

Beleuchtung kann zu Unfällen führen. Handeln Sie

vorausschauend, beobachten Sie, was getan wird,

und nutzen Sie Ihren gesunden Menschenverstand

bei der Verwendung des Gerätes.

b) Im Falle eines Schadens oder einer Störung sollte

das Gerät sofort ausgeschaltet und dies einer

autorisierten Person gemeldet werden.

c) Wenn Sie nicht sicher sind, ob das Gerät

ordnungsgemäß funktioniert, wenden Sie sich an

den Service des Herstellers.

d) Reparaturen dürfen nur vom Service des Herstellers

durchgeführt werden. Führen Sie keine Reparaturen

auf eigene Faust durch!

e) Halten Sie Kinder und Unbefugte fern; Unachtsamkeit

kann zum Verlust der Kontrolle über das Gerät

führen.

f) Verwenden Sie das Gerät in einem gut belüfteten

Bereich.

g) Während des Betriebs produziert das Gerät Staub

und Schmutz. Schützen Sie unbeteiligte Personen

vor schädlichen Auswirkungen.

h) Überprüfen Sie regelmäßig den Zustand der

Sicherheitsinformationsaufkleber. Falls die Aufkleber

unleserlich sind, sollten diese erneuert werden.

i) Bewahren Sie die Gebrauchsanleitung für

den weiteren Gebrauch auf. Sollte das Gerät

an Dritte weitergegeben werden, muss die

Gebrauchsanleitung mit ausgehändigt werden.

j) Verpackungselemente und kleine Montageteile

außerhalb der Reichweite von Kindern aufbewahren.

05.05.2022

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe für eine sichere und

zuverlässige Nutzung gedacht. Das Produkt wurde strikt

nach den technischen Vorgaben und unter Verwendung

modernster Technologien und Komponenten sowie unter

Wahrung der höchsten Qualitätsstandards entworfen und

angefertigt.

Für einen langen und zuverlässigen Betrieb des Geräts

muss auf die richtige Handhabung und Wartung

entsprechend den in dieser Anleitung angeführten

Vorgaben geachtet werden. Die in dieser Anleitung

angegebenen technischen Daten und die Spezikation

sind aktuell. Der Hersteller behält sich das Recht vor, im

Rahmen der Verbesserung der Qualität Änderungen

vorzunehmen. Unter Berücksichtigung des technischen

Fortschritts und der Geräuschreduzierung wurde das

Gerät so entworfen und produziert, dass das infolge der

Geräuschemission entstehende Risiko auf dem niedrigsten

Niveau gehalten wird.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG

GENAU DURCHGELESEN UND VERSTANDEN

WERDEN.

ERLÄUTERUNG DER SYMBOLE

Die originale Anweisung ist die deutschsprachige Fassung.

Sonstige Sprachfassungen sind Übersetzungen aus der

deutschen Sprache.

2. NUTZUNGSSICHERHEIT

HINWEIS! In der vorliegenden Anleitung sind

Beispielbilder vorhanden, die vom tatsächlichen

Aussehen das Produkt abweichen können.

ACHTUNG! Lesen Sie alle Sicherheitshinweise und

alle Anweisungen durch. Die Nichtbeachtung der

Warnungen und Anweisungen kann zu elektrischen

Schlägen, Feuer und/oder schweren Verletzungen bis

hin zum Tod führen.

BEDIENUNGSANLEITUNG

VIDEO

–

DEVICE OPERATION

WIE

2500 WIE

3000

d) Halten Sie das Gerät stets in einem einwandfreien

Zustand. Prüfen Sie vor jeder Inbetriebnahme, ob

am Gerät und seinen beweglichen Teilen Schäden

vorliegen (defekte Komponenten oder andere

Faktoren, die den sicheren Betrieb der Maschine

beeinträchtigen könnten). Im Falle eines Schadens

muss das Gerät vor Gebrauch in Reparatur gegeben

werden.

e) Halten Sie das Gerät außerhalb der Reichweite von

Kindern.

f) Reparatur und Wartung von Geräten dürfen

nur von qualiziertem Fachpersonal und mit

Originalersatzteilen durchgeführt werden. Nur

so wird die Sicherheit während der Nutzung

gewährleistet.

g) Um die Funktionsfähigkeit des Gerätes zu

gewährleisten, dürfen die werksmäßig montierten

Abdeckungen oder Schrauben nicht entfernt werden.

h) Beachten Sie bei Transport zwischen Lager und

Bestimmungsort und Handhabung des Gerätes die

Grundsätze für Gesundheits- und Arbeitsschutz des

Landes, in dem das Gerät verwendet wird. .

i) Vermeiden Sie Situationen, in denen das Gerät bei

laufendem Betrieb unter schwerer Last stoppt.

Dies kann zu Überhitzung und damit zu einer

Beschädigung des Gerätes führen.

j) Berühren Sie keine beweglichen Teile oder

Zubehörteile, es sei denn, das Gerät wurde vom Netz

getrennt.

k) Es ist verboten, das Gerät während des Betriebs zu

schieben, umzustellen oder zu drehen.

l) Lassen Sie dieses Gerät während des Betriebs nicht

unbeaufsichtigt.

m) Lassen Sie dieses Gerät während des Betriebs nicht

unbeaufsichtigt. Lassen Sie das Gerät auch nach dem

Abschalten nicht unbeaufsichtigt, bis es abgekühlt

ist. Es besteht Brandgefahr!

n) Das Gerät ist kein Spielzeug. Reinigung und Wartung

dürfen nicht von Kindern ohne Aufsicht durch eine

erwachsene Person durchgeführt werden.

o) Es ist untersagt, in den Aufbau des Geräts

einzugreifen, um seine Parameter oder Konstruktion

zu ändern.

p) Geräte von Feuer – und Wärmequellen fernhalten.

q) Überlasten Sie das Gerät nicht.

r) Die Ventilationsönungen dürfen nicht verdeckt

werden!

s) Verwenden Sie die Maschine nicht bei Temperaturen

unter 10 °C.

t) Verwenden Sie keine Maschine mit verstopfter

Matrize.

u) Kontrollieren Sie regelmäßig den Ölstand und den

Zustand der Schmierung der Rollenwalzen und der

Matrize.

v) Achtung: In der Nähe der Antriebswelle wird

äußerste Vorsicht geboten - Kontakt mit der in

Betrieb bleibenden Antriebswelle kann tödlich sein.

w) Halten Sie einen Sicherheitsabstand zu einer

laufenden Antriebswelle ein.

x) Die Maschine darf nur verwendet werden, wenn:

• alle Abdeckungen des Antriebssystems,

Abdeckungen am Schlepper und

Zusatzausrüstungen funktionstüchtig und

ordnungsgemäß montiert sind.

• Die Antriebsstrange (TPO-Welle) ist an beiden

Enden sicher befestigt.

• Die Antriebsstrangabdeckungen drehen sich

frei.

3. NUTZUNGSBEDINGUNGEN

Die Maschine ist für die Herstellung von Granulaten und

Pellets aus organischen Materialien wie Sägemehl, Papier,

Stroh usw., bestimmt.

Für alle Schäden bei nicht sachgemäßer Verwendung

haftet allein der Betreiber.

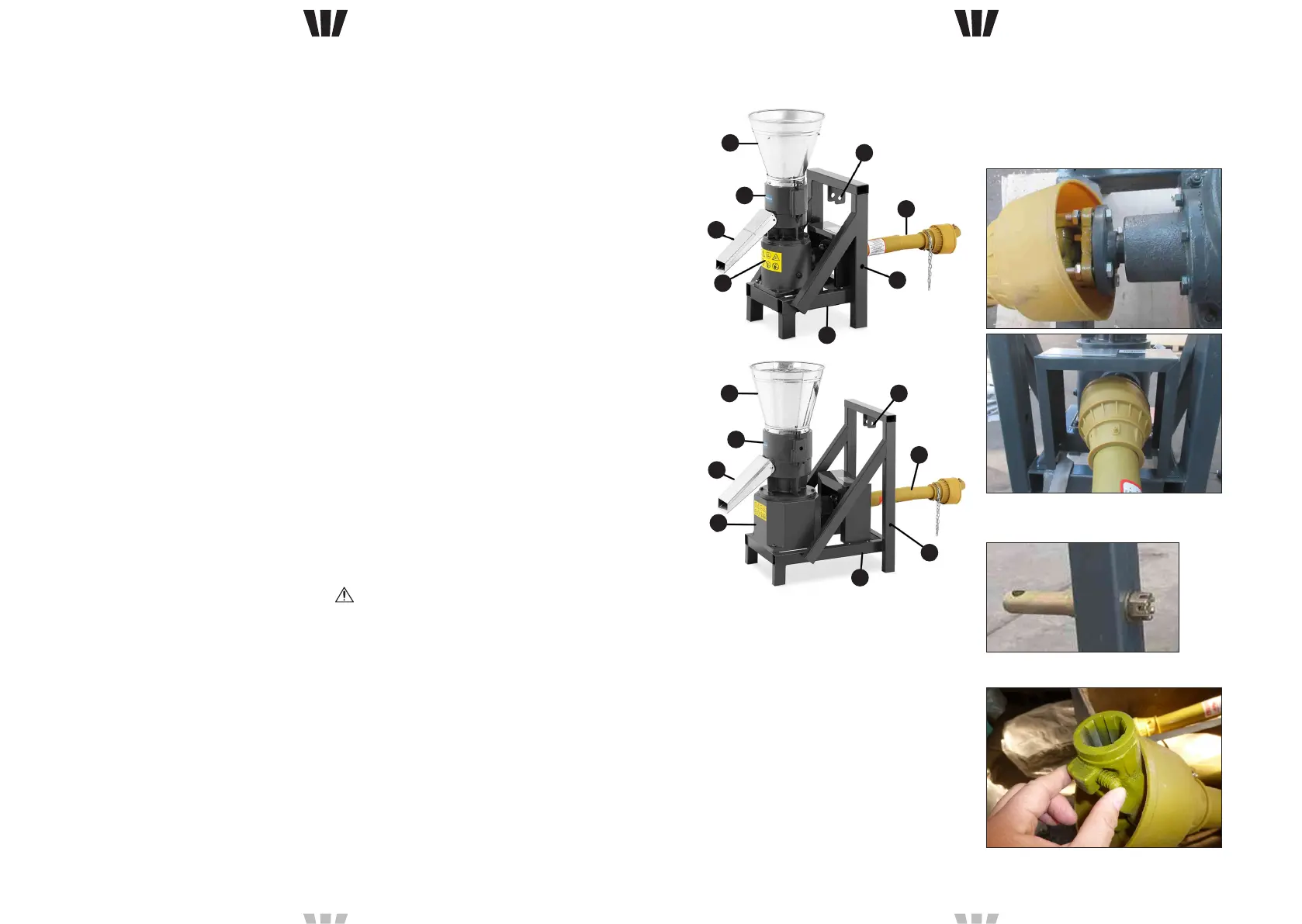

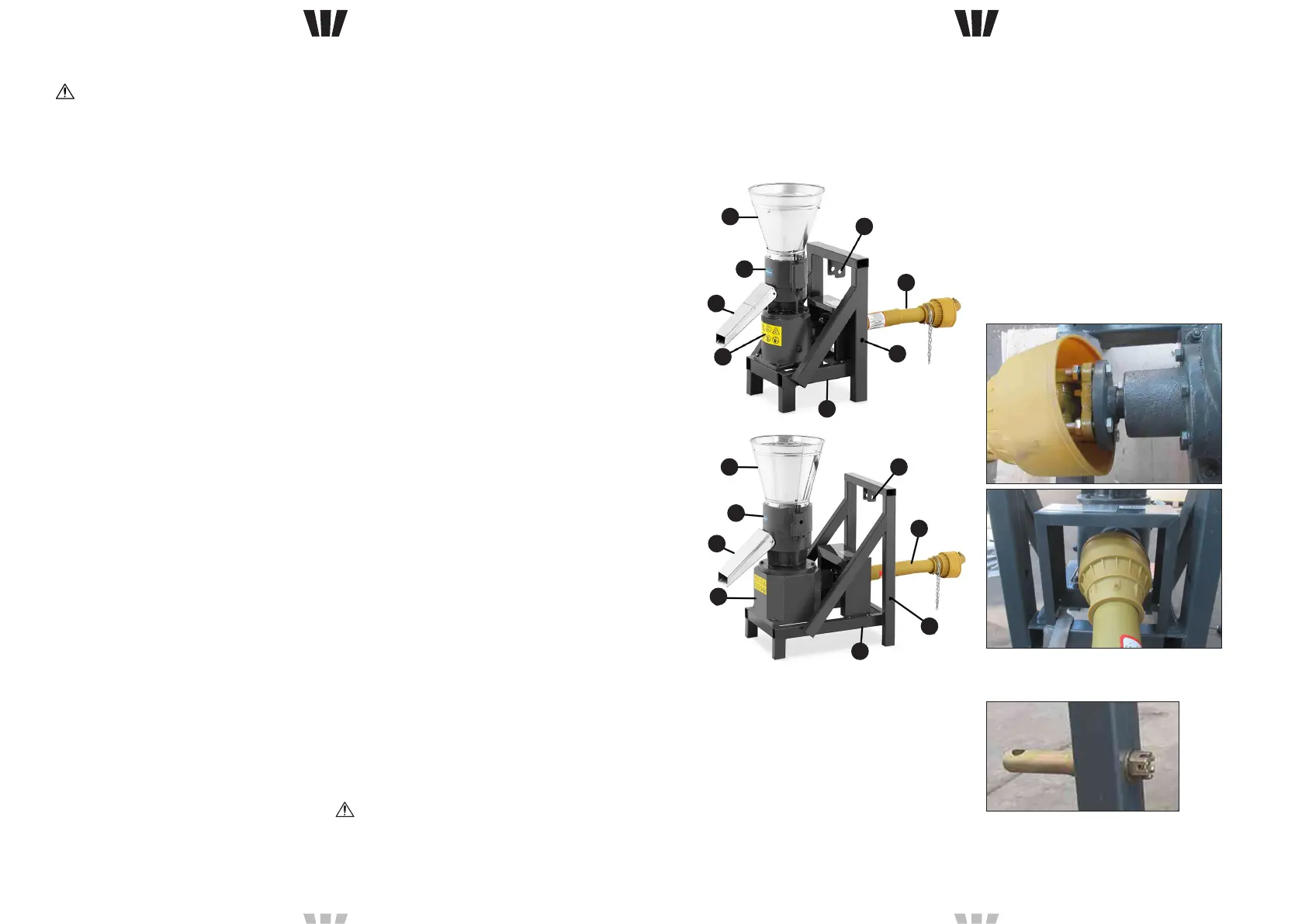

3.1. GERÄTEBESCHREIBUNG

WIE

2500

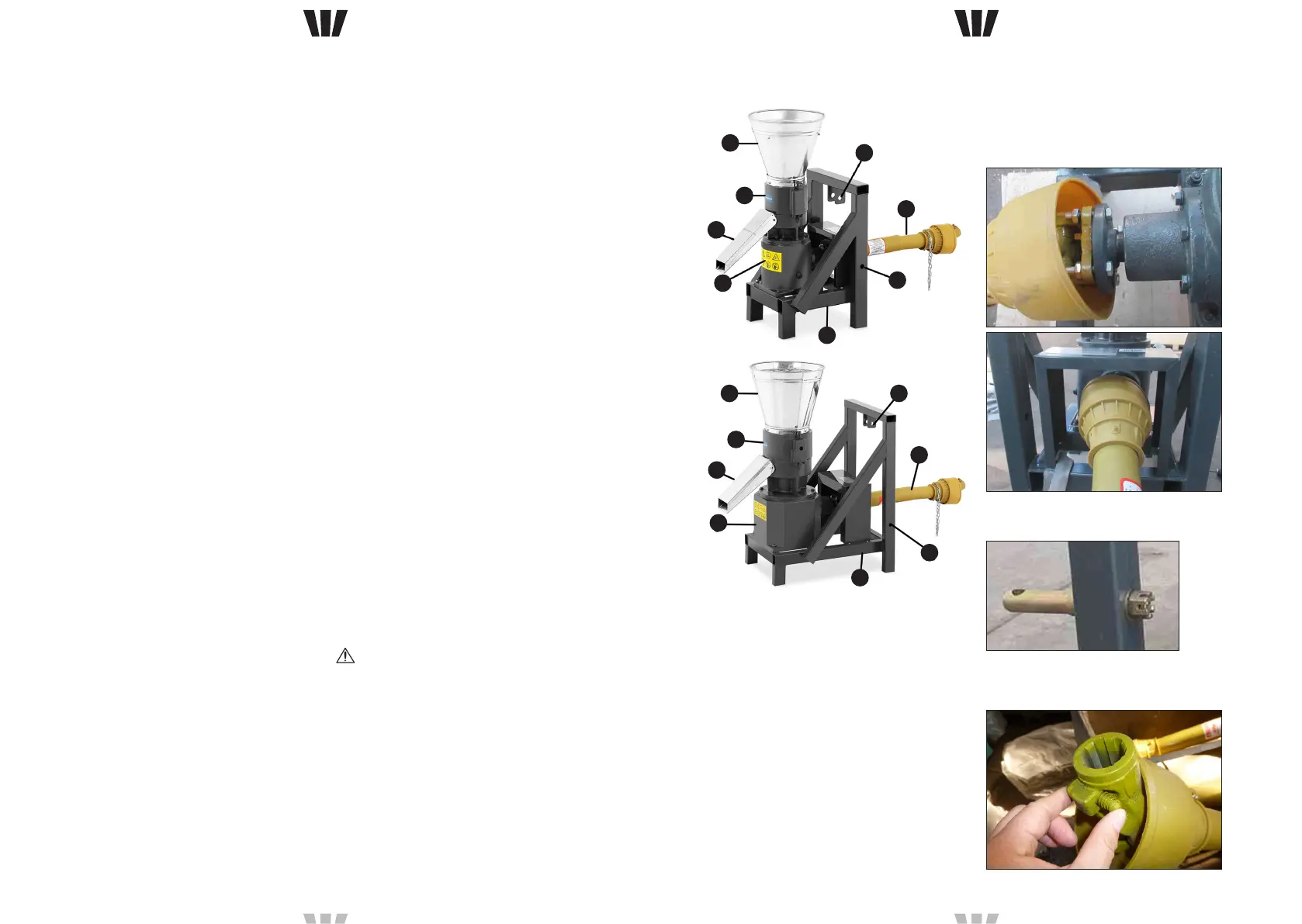

1. Einfüllschacht

2. Anhängerkupplungshalterung (Traktor)

3. PTO Antriebswelle

4. Loch für Schlepperkupplung (Traktor)

5. Rahmen

6. Getriebe

7. Abfallschacht

8. Oberes Gehäuse

3.2. VORBEREITUNG ZUR VERWENDUNG

ARBEITSPLATZ DES GERÄTES

Verwenden Sie das Gerät nicht bei Umgebungstemperaturen

über 40°C sein und einer relativen Luftfeuchtigkeit

über 85%. Stellen Sie das Gerät so auf, dass eine gute

Luftzirkulation gewährleistet ist. Es ist auf allen Seiten

ein Abstand von mindestens 10 cm einzuhalten. Halten

Sie das Gerät von heißen Flächen fern. Das Gerät sollte

immer auf einer ebenen, stabilen, sauberen, feuerfesten

und trockenen Oberäche und außerhalb der Reichweite

von Kindern und Personen mit eingeschränkten geistigen,

sensorischen und psychischen Fähigkeiten verwendet

werden.

AUFBAU DES GERÄTES

Führen Sie nach dem Auspacken des Geräts die folgenden

Schritte aus:

• Netz in den Trichter des Einfüllschachts einbauen,

dann auf das Maschinengehäuse aufsetzen und

anschrauben.

• schrauben Sie die Rutsche fest.

• Schrauben Sie ein Ende der Antriebswelle an die

Maschine, wie in der Abbildung unten gezeigt.

k) Halten Sie das Gerät von Kindern und Tieren fern.

l) Im Laufe der Nutzung dieses Werkzeugs

einschlieβlich anderer Werkzeuge soll man sich nach

übrigen Betriebsanweisungen richten.

2.2. PERSÖNLICHE SICHERHEIT

a) Es ist nicht gestattet, das Gerät im Zustand der

Ermüdung, Krankheit, unter Einuss von Alkohol,

Drogen oder Medikamenten zu betreiben, wenn das

die Fähigkeit das Gerät zu bedienen, einschränkt.

b) Die Maschine darf nur durch entsprechend

geschulte, zur Bedienung geeignete und physisch

gesunde Personen bedient werden, die die

vorliegende Anleitung gelesen haben und die

Arbeitsschutzanforderungen kennen.

c) Die Maschine darf nicht von Kindern oder Personen

mit eingeschränkten physischen, sensorischen und

geistigen Fähigkeiten oder ohne entsprechende

Erfahrung und entsprechendes Wissen bedient

werden. Dies ist nur unter Aufsicht einer für die

Sicherheit zuständigen Person und nach einer

Einweisung in die Bedienung der Maschine gestattet.

d) Seien Sie aufmerksam und verwenden Sie Ihren

gesunden Menschenverstand beim Betreiben

des Gerätes. Ein Moment der Unaufmerksamkeit

während der Arbeit kann zu schweren Verletzungen

führen.

e) Benutzen Sie eine persönliche Schutzausrüstung,

die den in Punkt 1 der Symbolerläuterungen

vorgegebenen Maßgaben entspricht. Die

Verwendung einer geeigneten und zertizierten

Schutzausrüstung verringert das Verletzungsrisiko.

f) Tragen Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe von

beweglichen Teilen fern. Lose Kleidung, Schmuck

oder lange Haare können durch sich bewegende

Teile erfasst werden.

g) Entfernen Sie alle Einstellwerkzeuge oder Schlüssel,

bevor Sie das Gerät einschalten. Gegenstände, die

in rotierenden Teilen verbleiben, können zu Schäden

und Verletzungen führen.

h) Das Gerät ist kein Spielzeug. Kinder sollten in der

Nähe des Geräts unter Aufsicht stehen, um Unfälle

zu vermeiden.

i) Legen Sie keine Hände oder Gegenstände in das

laufende Gerät!

2.3. SICHERE ANWENDUNG DES GERÄTS

a) Überhitzen Sie das Gerät nicht. Verwenden

Sie nur geeignete Werkzeuge für die jeweilige

Anwendung. Richtig ausgewählte Geräte und der

sorgsame Umgang mit ihnen führen zu besseren

Arbeitsergebnissen.

b) Trennen Sie das Gerät von der Stromversorgung,

bevor Sie mit der Einstellung, Reinigung und Wartung

beginnen. Eine solche vorbeugende Maßnahme

verringert das Risiko einer versehentlichen

Aktivierung des Geräts.

c) Nicht verwendete Werkzeuge sind außerhalb

der Reichweite von Kindern sowie von Personen

aufzubewahren, welche weder das Gerät noch die

Anleitung kennen. In den Händen unerfahrener

Personen können diese Geräte eine Gefahr

darstellen.

05.05.2022

WIE

3000

BEACHTEN! Schützen Sie Kinder und herumstehende

Personen während Sie die Maschine bedienen.

y) Vor dem ersten Gebrauch sollte eine neue Matrize

poliert und gereinigt werden, indem sie wie in der

Anleitung beschrieben geschlien wird. Wird die

Matrize nicht geschlien, führt dies zur Herstellung

von Pellets schlechter Qualität.

ACHTUNG! Obwohl das Gerät in Hinblick auf Sicherheit

entworfen wurde und über Schutzmechanismen

sowie zusätzlicher Sicherheitselemente verfügt,

besteht bei der Bedienung eine geringe Unfall-

oder Verletzungsgefahr. Es wird empfohlen, bei der

Nutzung Vorsicht und Vernunft walten zu lassen.

DEDE

c) Pressen Sie das Gemisch 80 bis 90 Mal durch die

Matrize, bis das aus der Rutsche kommende Granulat

Ihren Qualitätsanforderungen entspricht.

AUSTAUSCH/DEMONTAGE DER MATRIZE

Gehen Sie wie folgt vor, um die Matrize zu ersetzen/zu

demontieren:

• Schalten Sie den Traktor aus, um die Antriebswelle der

Maschine zu stoppen. Trennen Sie die Antriebswelle

vom Traktor.

• Einfüllschacht abschrauben und aus dem

Gerätegehäuse nehmen.

• Entfernen Sie die Druckeinstellschrauben zwischen

Matrize und Walzen und die Befestigungsschrauben

des oberen Gehäuses. Ziehen Sie die Rollen heraus.

3.3. ARBEIT MIT DEM GERÄT

2. Vor dem Starten der Maschine ist Folgendes zu

beachten:

• Prüfen Sie, ob alle Bolzen und Schrauben

festgezogen sind.

• Schmieren Sie die Lager gemäß den Anweisungen in

Punkt 3.4.

• Stellen Sie den Walzendruck gemäß den

Anweisungen in Punkt . ein 3.4.

• - Bei erstmaliger Verwendung einer neuen Matrize

sollte diese gemäß den Anweisungen in Punkt

ground geschlien werden 3.4.

3. Starten Sie den Traktor mit angebauter

Maschinenantriebswelle. Die Matrize beginnt sich zu

drehen.

4. Stellen Sie den Granulatbehälter unter den

Abfallschacht.

5. Fügen Sie eine entsprechende Mischung in den

Trichter des Einfüllschachts hinzu. Erhöhen Sie

allmählich die Menge des hinzugefügten Materials.

um ein Verstopfen des Werkzeugs oder eine

Überlastung der Maschine zu vermeiden. Wird zu

viel auf einmal eingeworfen, kann sich die Matrize

verstopfen.

Achtung:

• wenn das Rohmaterial zu trocken ist, wird es nicht

richtig gepresst,

• Wenn das Rohmaterial zu feucht ist, sind die Pellets

von schlechter Qualität.

• Die maximale Länge des Rohmaterials sollte ca. 5

mm betragen, längeres Material kann die Maschine

verstopfen und ihre Leistungsfähigkeit verringern.

Zu großes Rohmaterial sollte in kleinere Partikel

gebrochen/geschnitten werden.

6. Nach kurzer Zeit fallen die Pellets in den Behälter

unter dem Abfallschacht, der erst nach dem

Abkühlen seine endgültige Härte und Konsistenz

erreicht.

7. Verfahren Sie genauso, bis die Mischung vollständig

verarbeitet ist.

• 5 kg feiner Sand (optional),

• 1,5 l panzliches, gebrauchtes oder verschmutztes Öl

b) Mischen Sie alle Zutaten in einem Eimer, bis Sie eine

Mischung wie auf dem Foto unten erhalten.

05.05.2022

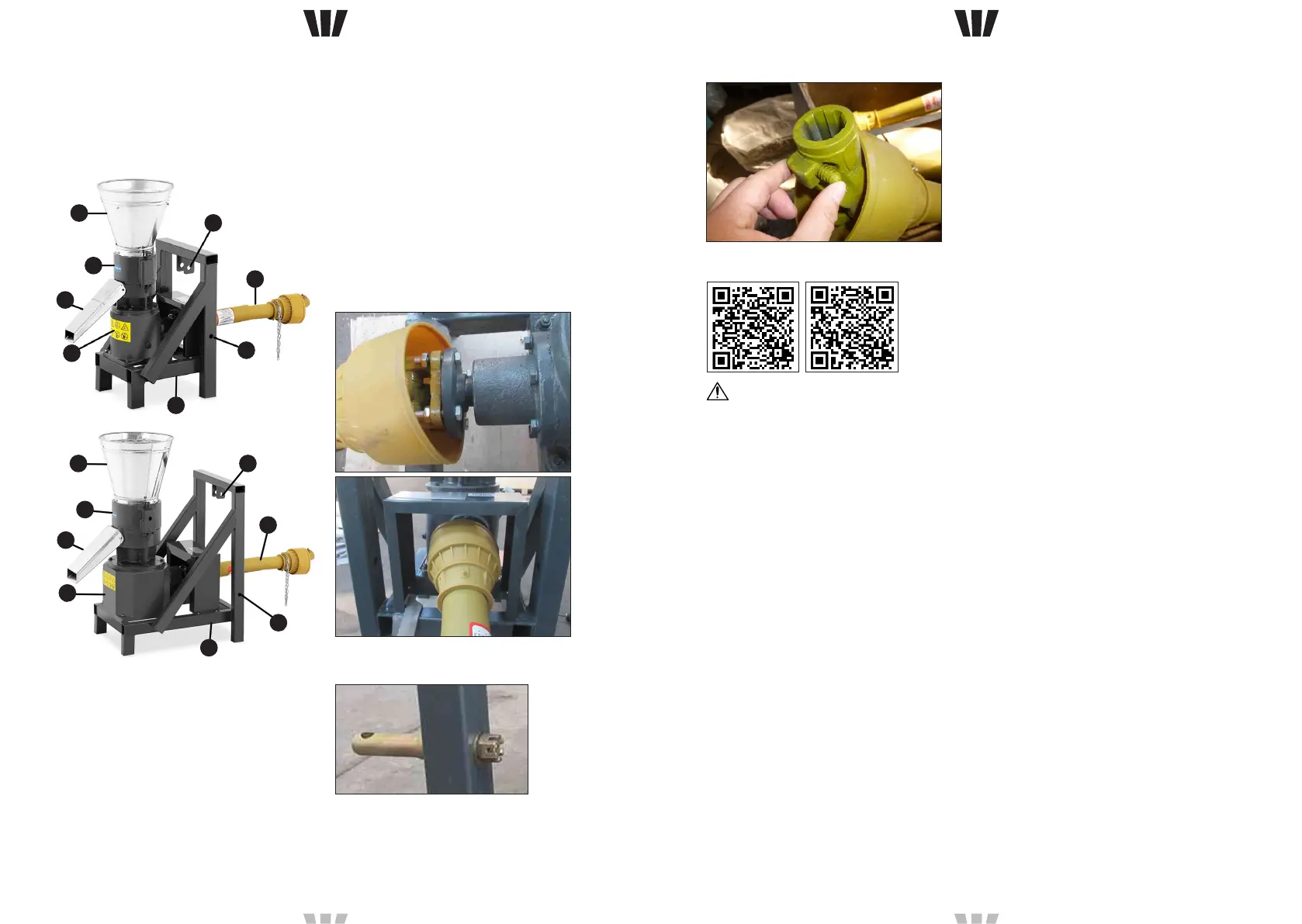

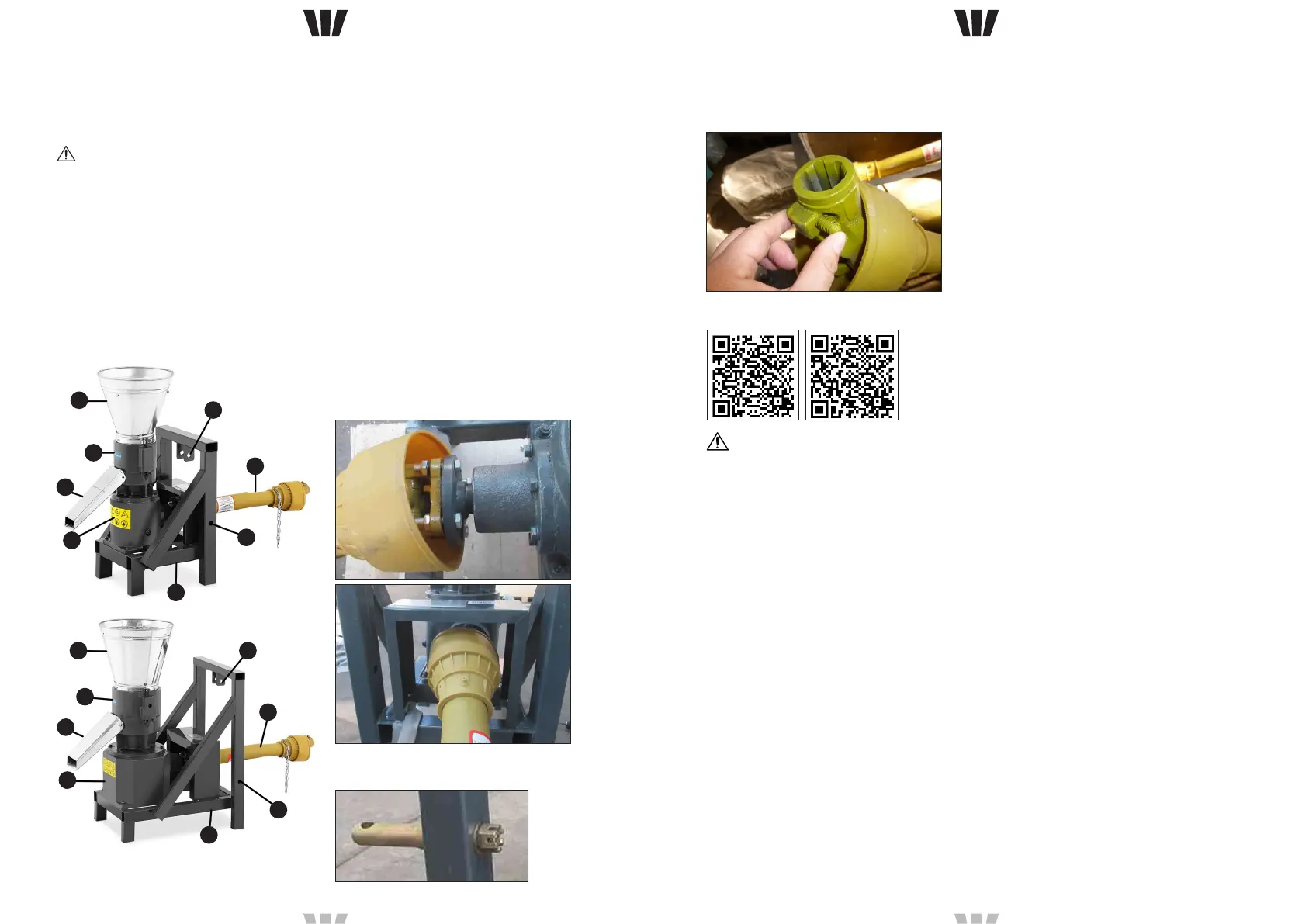

ANSCHLUSS DER MASCHINE AN DEN TRAKTOR

• In die Löcher (4) setzen Sie die Haken ein, wie in der

Abbildung unten gezeigt.

• Verwenden Sie die Haken und den Gri (2), um die

Maschine zu befestigen.

• Verbinden Sie das andere Ende der Antriebswelle mit

dem Traktor.

DEDE

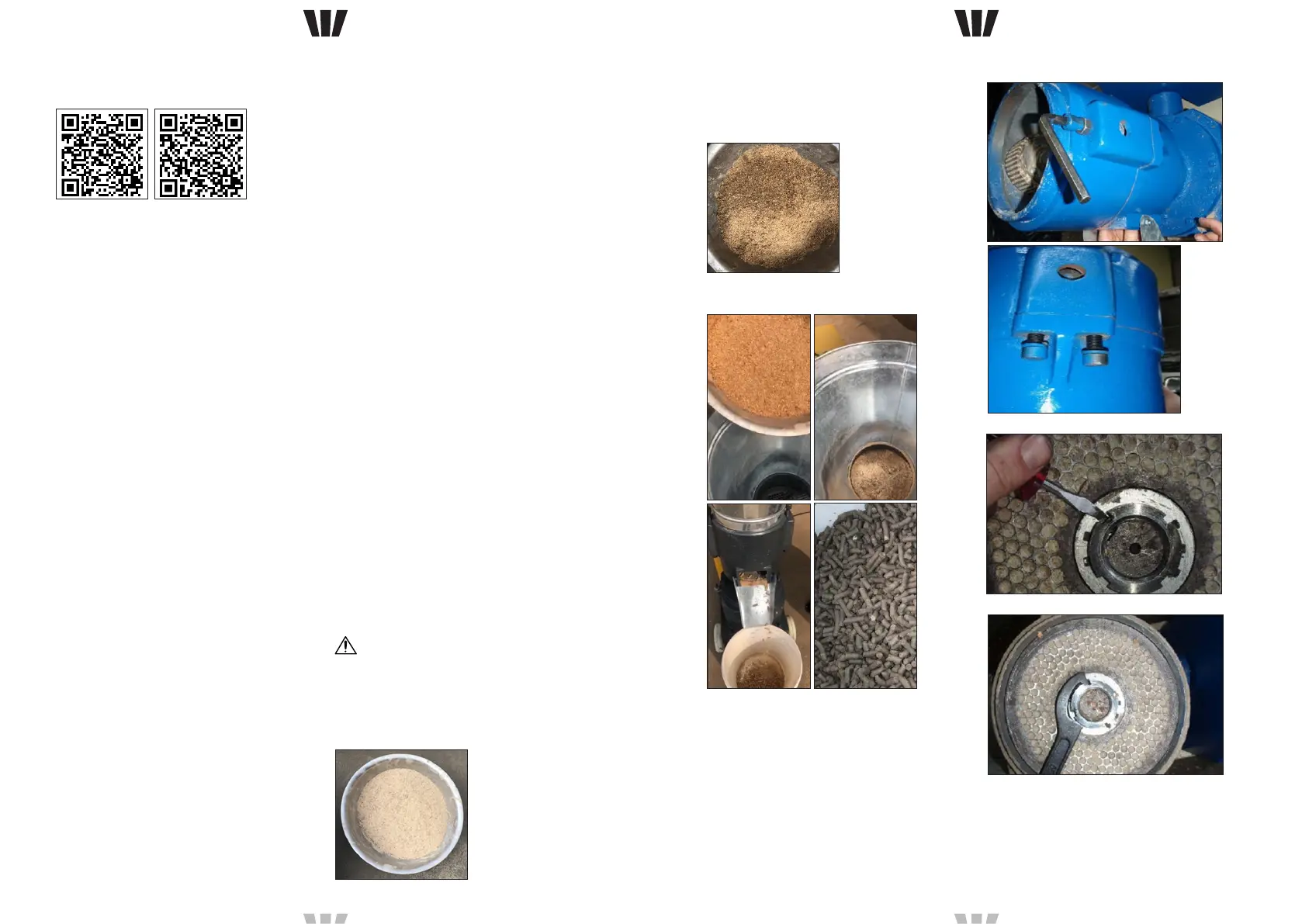

1. VORBEREITUNG DES GRANULATS

Wir empfehlen das folgende Bindemittel mit der

Artikelnummer 10530000.

Beschreibung: modizierte Weizenstärke in

Lebensmittelqualität

Form: loses Pulver

Farbe: weiss bis leicht cremefarbig

Geruch und Geschmack: typisch für Weizenstärke

Parameter:

• Feuchtigkeit, nicht mehr als, in % 11,0

• pH-Wert 5,5 - 7,5

• Viskosität > 3000 mPas

• Kaltlöslichkeit Ja

Einsatzgebiet: Das Produkt ist ein hervorragendes

Klebemittel, das bei der Herstellung von

verschiedenen Produkten Verwendung ndet u.a.

Holzkohlemehl – und Steinkohlemehlbriketts,

Pellets aus Sägespänen, Stroh oder Treibgut. Empfohlen

HINWEIS! Scannen Sie den untenstehenden

QR-Code ein, um Videos zur Vorbereitung und

Inbetriebnahme der Maschine anzusehen.

WIE

2500 WIE

3000

zur Futtermittelherstellung für alle Tiere. Die Verwendung

von diesem Bindemittel erfordert nur das Vermischen mit

dem Rohsto und ein leichtes Befeuchten (im Fall von

trockenen Produkten). Die so erzeugte Masse wird in die

Brikettierpresse gegeben. Nach dem Formen des Briketts/

Pelltes muss dieses einen Trocknungsprozess durchlaufen.

Empfohlene Dosierung:

• Holzkohlenmehl 5 – 7%

• Steinkohlenmehl 1,5 – 5%

• Holzpellet 0,5 – 2%

• Strohpellet 1,5 – 5%

Verpackung: mehrschichtige, belüftete Papiersäcke je 20 kg

netto (Palette 660 kg) oder Big Bag-Säcke je 800 kg.

Aufbewahrung: in trockenen und geschlossenen Räumen.

Haltbarkeit: 12 Monate ab Produktionsdatum.

ACHTUNG: Die in diesem Merkblatt enthaltenen Daten

basieren auf unseren Laborforschungen und technischen

Erfahrungen. Sie bilden einen allgemeinen Hinweis zu

den Eigenschaften, der Verwendungsmethode und dem

Einsatz. Für eine richtige Produktverwendung sind durch

den Empfänger durchgeführte technologische Tests, die die

Besonderheiten des jeweiligen technologischen Prozesses

berücksichtigen, erforderlich..

8. Nach Beenden der Arbeiten schalten Sie das Gerät

mit der OFF-Taste aus und trennen es von der

Stromversorgung. ACHTUNG: Die Maschine während

des Pressens von Pellets nicht stoppen, sonst wird

die Maschine verstopft.

ACHTUNG: Lassen Sie die Maschine nicht

unbeaufsichtigt, bis sie vollständig abgekühlt ist!

9. Reinigen Sie das Gerät, damit keine Pelletsreste auf

den Walzen und in der Matrize zurückbleiben.

3.4. REINIGUNG UND WARTUNG

Vor jedem Reinigen, Einstellen, Wechseln von Anbaugeräten

und auch bei Nichtgebrauch der Maschine den Antrieb

durch Abschalten des Traktors stoppen. Trennen Sie dann

die Antriebswelle vom Traktor, um ein unbeabsichtigtes

Starten zu vermeiden.

a) Verwenden Sie zur Reinigung der Oberäche

ausschließlich Mittel ohne ätzende Inhaltsstoe.

b) Bewahren Sie das Gerät an einem trockenen, kühlen,

vor Feuchtigkeit und direkter Sonneneinstrahlung

geschütztem Ort auf.

c) Es ist verboten, das Gerät mit einem Wasserstrahl zu

besprühen oder in Wasser zu tauchen.

d) Es darf kein Wasser über die Belüftungsönungen

am Gehäuse ins Innere des Geräts gelangen.

e) Die Belüftungsönungen sind mit Pinsel und

Druckluft zu reinigen.

f) In Hinblick auf technische Ezienz und zur

Vorbeugung vor Schäden sollte das Gerät regelmäßig

überprüft werden.

g) Zum Reinigen darf man keine scharfen und/

oder Metallgegenstände (z.B. Drahtbürste oder

Metallspachtel) benutzen, weil diese die Oberäche

des Materials, aus dem das Gerät hergestellt ist,

beschädigen können.

h) Reinigen Sie das Gerät nicht mit säurehaltigen

Substanzen. Medizinische Geräte, Verdünner,

Kraftsto, Öle oder andere Chemikalien können das

Gerät beschädigen.

i) Schmieren Sie das Gerät regelmäßig gemäß den

Anweisungen im Handbuch.

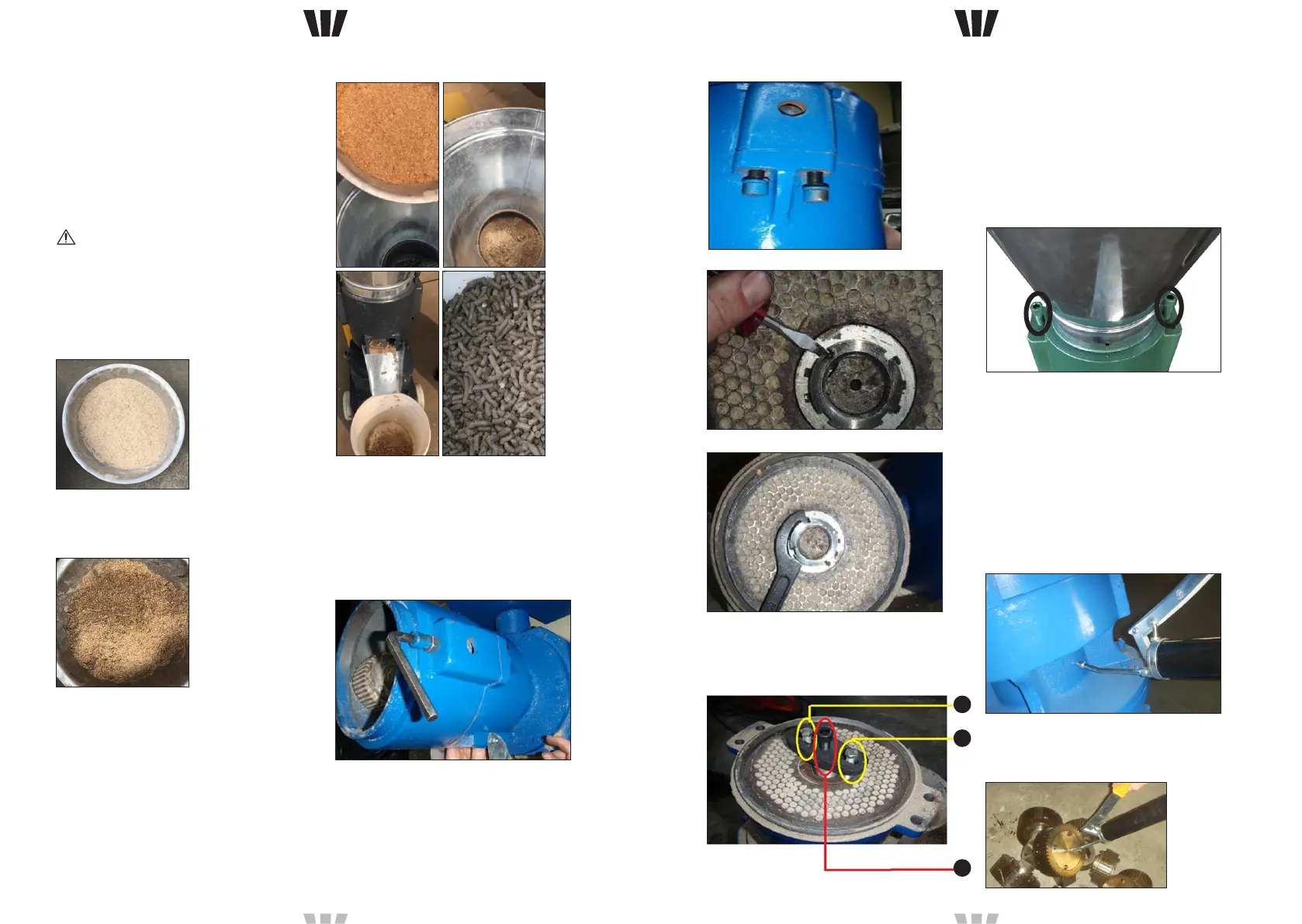

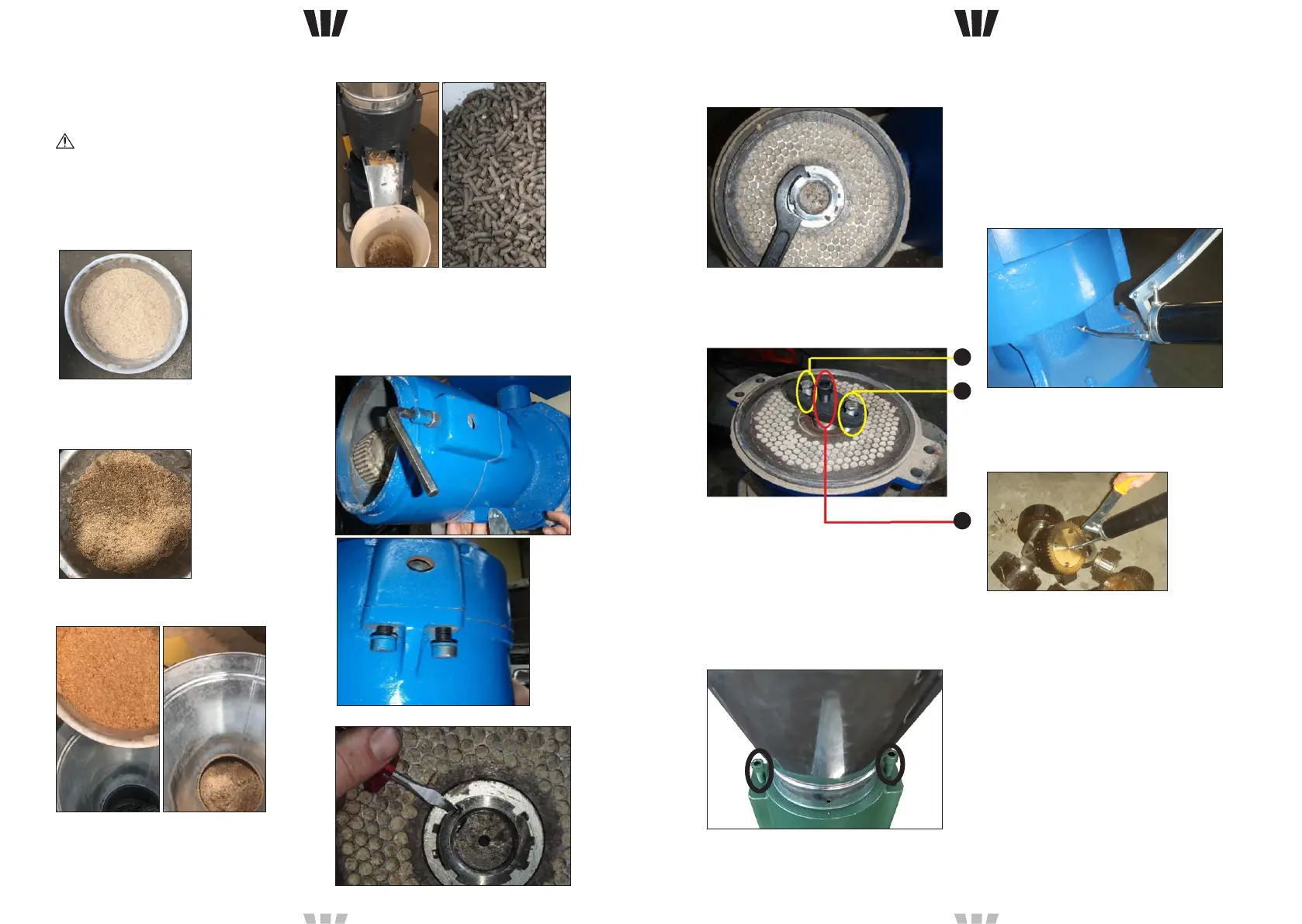

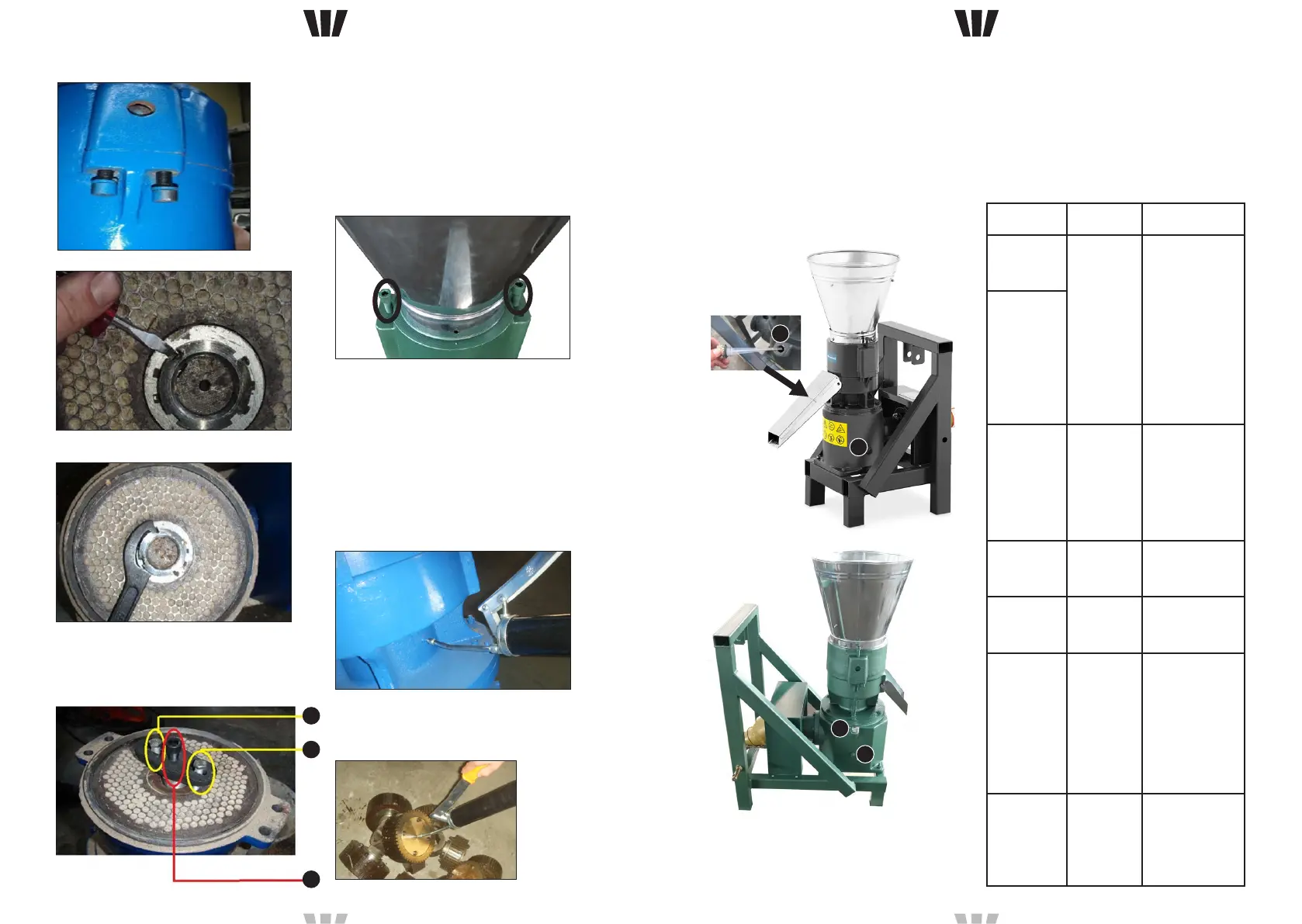

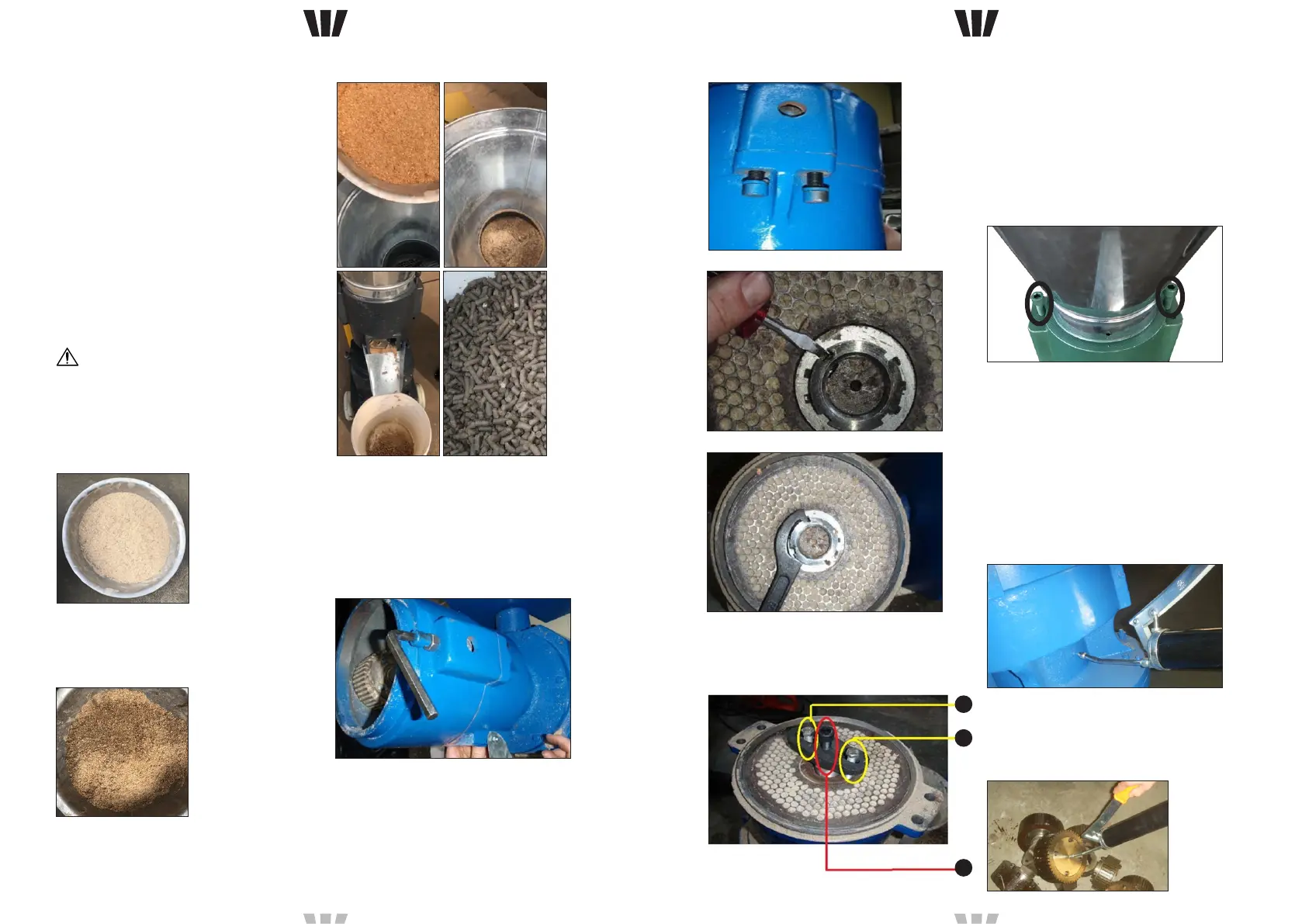

SCHLEIFPROZEDUR EINER NEUEN MATRIZE

WICHTIG! Die Matrize ist ein Verschleißteil. Ihre

Lebensdauer beträgt ca. 300 Arbeitsstunden oder

30 Tage (bei täglichem Einsatz für ca. 6 Stunden).

Verschleißteile sind vom Umtausch ausgeschlossen.

Sobald der Verschleiß auf einer Seite der Matrize 4

mm erreicht.

Vor dem ersten Gebrauch sollte eine neue Matrize

poliert und gereinigt werden, indem das nachfolgend

beschriebene Verfahren befolgt wird:

a) Bereiten Sie vor:

• 5 kg Mehl oder Sägemehl,

ÖLWECHSEL

Wechseln Sie das Öl nach den ersten 60 Betriebsstunden.

Dazu müssen Sie folgendes beachten:

• Zum Entleeren des Altölbehälters einen Altöltank

unter das Gerät stellen und die in der Abbildung

unten mit „b“ gekennzeichnete Schraube

herausdrehen. Warten Sie, bis das Öl abgelaufen ist.

Schraube „b“ festziehen.

ACHTUNG: Altöl muss gemäß den örtlichen

Vorschriften entsorgt werden.

• Um frisches Öl in das Getriebe einzufüllen, schrauben

Sie den Öleinfülldeckel mit der Markierung „a“ in

der Abbildung unten ab. Füllen Sie das Öl ein und

schließen Sie dann den Einfülldeckel.

WIE-PM-2500

ACHTUNG!: Ziehen Sie die Schrauben vorsichtig und

gleichmäßig an. Sind sie zu fest angezogen, gerät unter

Umständen eine der Rollen ins Stocken und / oder die

Welle verformt sich. Außerdem darf der Walzendruck

nicht durch Anziehen der Schrauben erhöht werden,

wenn die Matrize verstopft ist.

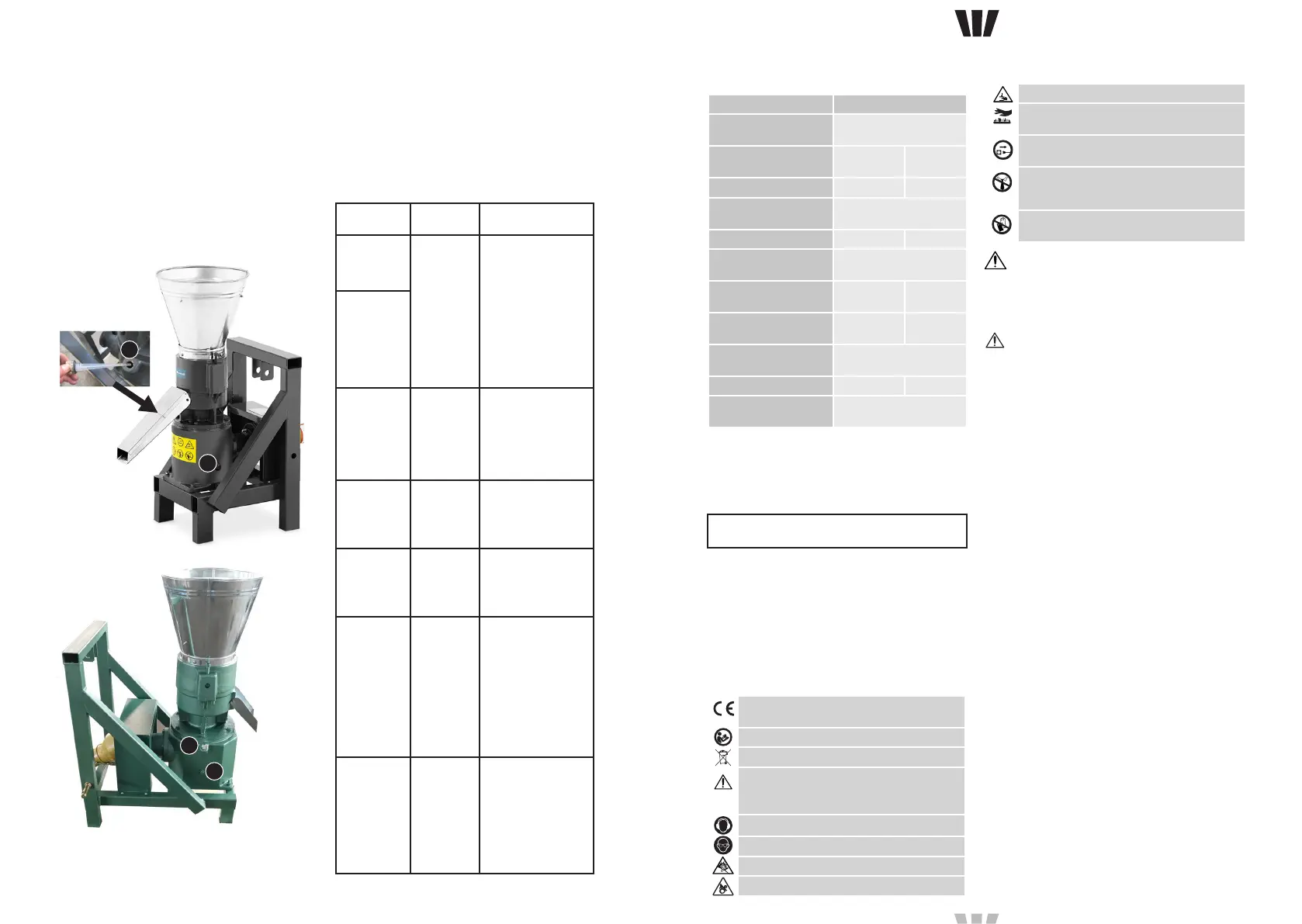

SCHMIERUNG DER WALZENROLLEN UND MATRIZE

ACHTUNG: Rollen und Matrize sollten jeweils nach 8

Stunden Gerätebetrieb mit Lagerfett geschmiert werden.

Das Fett mit der mitgelieferten Fettpresse eindrücken.

Setzen Sie das Ende der Fettpresse in das Fetteinspritzloch

ein, wie in der Abbildung unten gezeigt.

Um die Wälzlager zu schmieren, müssen diese zuerst aus

dem Gerät demontiert werden. Für diesen Zweck:

• Den Trichter und die obere Abdeckung abschrauben

und entfernen.

• Ziehen Sie die Rollen heraus.

• Schmieren Sie sie mit einer Fettpresse.

• Ziehen Sie die Matrize heraus. Anschließend je nach

Bedarf reinigen oder durch eine neue ersetzen.

• Gehen Sie beim Wiedereinsetzen der Matrize und

beim Zusammenbau des Gerätes genauso vor wie

bei der Demontage.

WALZENEINSTELLUNG

Der Abstand zwischen den Walzen und der Matrize sollte

im Bereich von 0,1-0,3 mm liegen. Die Matrize sollte sich

unter den Rollen frei drehen können. Die Einstellung erfolgt

mit Hilfe der in der Zeichnung unten markierten Schrauben.

WIE-PM-3000

DEDE

05.05.2022

• Blockierung der Spannmutter entfernen.

• Lösen Sie die Spannmutter mit dem mitgelieferten

Schraubenschlüssel.

• Nach dem Entfernen der Befestigungsmutter sind die

Löcher zur Befestigung der Halterung sichtbar. Um

die Matrize zu entfernen, schrauben Sie zuerst den

Gri mit den im Bild mit 1 und 2 gekennzeichneten

Schrauben fest, dann die Schraube Nr. 3 langsam

eindrehen, die Matrize beginnt sich leicht anzuheben.

ERSATZTEILE

• 10280152, 10280158 - Bindemittel 2,5 mm

• 10280153, 10280159 - Bindemittel 3 mm

• 10280154, 10280160 - Bindemittel 4 mm

• 10280155, 10280161 - Bindemittel 6 mm

• 10280156, 10280162 - Bindemittel 8 mm

• 10280156, 10280163 - Press-Walze

• 10530000 - Leim für Pellets

PROBLEM

Problem Mögliche

Ursache

Lösung

Die Matrizen /

Walzen kleben

oder sind

verstopft.

Die Pelletmi-

schung ist fal-

sch oder die

Matrize passt

nicht zur

Mischung.

Schalten Sie die Ma-

schine aus und reini-

gen Sie die Matrize

/ Walzen. Setzen Sie

die Mischung, falls

nötig, neu an, wie

in dieser Anleitung

beschrieben (siehe

10530000). Alter-

nativ reduzieren

Sie die Menge der

Pelletmischung

oder setzen eine

geeignete Matrize

ein.

Die Maschine

produziert

keine Pellets.

Es riecht

verbrannt. Das

Gerät raucht

oder wird sehr

heiß.

Die Matrize

ist verstopft.

Reinigen Sie die

Matrize und die

Walzen. Verbessern

Sie die Pelletmi-

schung und ver-

wenden Sie Stärke

als Bindematerial.

Reduzieren Sie die

Menge des ein-

gefüllten Materials.

ATTENTION! Hand crush hazard!

ATTENTION! Hot surface, risk of burns!

Always disconnect the machine from the power

source after nishing work.

Do not wear loose clothes that may get caught

in the moving parts of the machine. Wear close-

tting clothing.

Do not use gloves when working with the

machine.

TECHNICAL DATA

Parameter description Parameter value

Product name PELLET MASCHINE

Model

WIE-

PM-2500

WIE-

PM-3000

Rated power [hp] 8-12 15-28

Drive shaft rotational

speed [rpm]

540

Die diameter [mm] 150 230

Diameter of the die holes

[mm]

2,5÷10

Eciency with sawdust

[kg/h]

50-90 130-180

Fodder production

eciency [kg/h]

90-120 300-400

Dimensions [Width

x Depth x Height; mm]

880x636x110

Weight [kg] 66,5 150

Oil (uid) type gear SAE 80W90 API GL4

The terms „device“ or „product“ are used in the warnings

and instructions to refer to PELLET MASCHINE.

2.1. ELECTRICAL SAFETY

a) Make sure the workplace is clean and well lit. A

messy or poorly lit workplace may lead to accidents.

Try to think ahead, observe what is going on and use

common sense when working with the device.

b) If you discover damage or irregular operation,

immediately switch the device o and report it to a

supervisor without delay.

c) If there are any doubts as to the correct operation

of the device, contact the manufacturer‘s support

service.

d) Only the manufacturer‘s service point may repair the

device. Do not attempt any repairs independently!

e) Children or unauthorised persons are forbidden to

enter a work station. (A distraction may result in loss

of control over the device).

f) Use the device in a well-ventilated space.

g) The device produces dust and debris during

operation. It is important to protect bystanders from

their harmful eects.

h) Regularly inspect the condition of the safety labels. If

the labels are illegible, they must be replaced.

i) Please keep this manual available for future

reference. If this device is passed on to a third party,

the manual must be passed on with it.

j) Keep packaging elements and small assembly parts

in a place not available to children.

k) Keep the device away from children and animals.

l) If this device is used together with another

equipment, the remaining instructions for use shall

also be followed.

1. GENERAL DESCRIPTION

The user manual is designed to assist in the safe and

trouble-free use of the device. The product is designed

and manufactured in accordance with strict technical

guidelines, using state-of-the-art technologies and

components. Additionally, it is produced in compliance

with the most stringent quality standards.

To increase the product life of the device and to ensure

trouble-free operation, use it in accordance with this user

manual and regularly perform maintenance tasks. The

technical data and specications in this user manual are

up to date. The manufacturer reserves the right to make

changes associated with quality improvement. The device

is designed to reduce noise emission risks to a minimum,

taking into account technological progress and noise

reduction opportunities.

DO NOT USE THE DEVICE UNLESS YOU HAVE

THOROUGHLY READ AND UNDERSTOOD THIS

USER MANUAL.

LEGEND

The product satises the relevant safety

standards.

Read instructions before use.

The product must be recycled.

WARNING! or CAUTION! or REMEMBER!

Applicable to the given situation. (general

warning sign)

Use ear protection. Exposure to loud noise may

result in hearing loss.

Wear protective goggles.

ATTENTION! Loud noise warning!

ATTENTION! Rotating parts, entanglement

hazard!

The original operation manual is written in German. Other

language versions are translations from the German.

PLEASE NOTE! Drawings in this manual are for

illustration purposes only and in some details may

dier from the actual product.

2. USAGE SAFETY

ATTENTION! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, re and/or

serious injury or even death.

REMEMBER! Keep children and other bystanders

safe while operating the device.

USER MANUAL

Problem Mögliche

Ursache

Lösung

Die Maschine

produziert zu

wenige Pellets.

Die Zusam-

mensetzung

der Pellet-

mischung

stimmt nicht.

Verbessern Sie die

Pelletmischung

und verwenden Sie

Stärke als Bindema-

terial.

Die Welle ist

verbogen oder

gerissen.

Die Schrau-

ben, die die

Welle halten,

sind zu fest

angezogen.

Ersetzen Sie die

beschädigte Welle

durch eine neue.

Die Matrize

und/oder

Walzen sind

verschlissen.

Beträgt der Abstand

zwischen der Matri-

ze und den Rollen

weniger als 4 mm,

muss die Matrize

ersetzt werden. Die

Lebensdauer der

Matrize beträgt ca.

300 Betriebsstun-

den – danach muss

sie ausgetauscht

werden.

Die Walze

klemmt oder

ist blockiert

und gibt

Geräusche von

sich.

Das Lager

bzw. das

Lager an den

Rollen ist

beschädigt

(mangelnde

Lagerwar-

tung).

Ersetzen Sie die

Lager durch neue.

Schmieren Sie diese

vor der Montage

mit Lagerfett.

05.05.2022

h) When transporting and handling the device between

the warehouse and the destination, observe the

occupational health and safety principles for manual

transport operations which apply in the country

where the device will be used.

i) Avoid situations where the device stops working

during use due to excessive loading. This may result

in overheating of the drive elements and damage to

the device.

j) Do not touch articulated parts or accessories unless

the device has been disconnected from the power

source.

k) Do not move, adjust or rotate the device in the

course of work.

l) Do not leave this appliance unattended while it is in

use.

m) Do not leave this appliance unattended while it is in

use. Even after switching o, do not leave the device

unattended until it has cooled down - otherwise

there is a risk of re!

n) The device is not a toy. Cleaning and maintenance

may not be carried out by children without

supervision by an adult person.

o) It is forbidden to interfere with the structure of

the device in order to change its parameters or

construction.

p) Keep the device away from sources of re and heat.

q) Do not overload the device.

r) Do not cover the ventilation openings!

s) Do not use the machine at temperatures below 10°C.

t) Do not use the machine with a clogged die.

u) Regularly check the oil level and the lubrication of

the rollers and the die.

v) Warning: Use extreme caution near the drive shaft -

contact with the drive in operation can be fatal.

w) Keep a safe distance from a running drive shaft.

x) The machine may only be used if

• all casings of the drive system, casings on the

tractor and additional equipment are functional

and properly installed.

• The drive-train (PTO shaft) is securely attached

at both ends.

• The drive-train casings rotate freely.

y) Before the rst use, a new die should be polished and

cleaned by grinding it as described in the instruction.

Failure to grind the die will result in the production of

poor quality pellets.

2.2. PERSONAL SAFETY

a) Do not use the device when tired, ill or under the

inuence of alcohol, narcotics or medication which

can signicantly impair the ability to operate the

device.

b) The machine may be operated by physically t

persons who are able to handle the machine, are

properly trained, who have reviewed this operating

manual and have received training in occupational

health and safety.

c) The machine is not designed to be handled by

persons (including children) with limited mental

and sensory functions or persons lacking relevant

experience and/ or knowledge unless they are

supervised by a person responsible for their safety

or they have received instruction on how to operate

the machine.

d) When working with the device, use common sense

and stay alert. Temporary loss of concentration while

using the device may lead to serious injuries.

e) Use personal protective equipment as required

for working with the device, specied in section 1

(Legend). The use of correct and approved personal

protective equipment reduces the risk of injury.

f) Do not wear loose clothing or jewellery. Keep hair,

clothes and gloves away from moving parts. Loose

clothing, jewellery or long hair may get caught in

moving parts.

g) Remove all adjusting tools or spanners before

turning the device on. A tool or spanner left in the

revolving part of the device may cause injury.

h) The device is not a toy. Children must be supervised

to ensure that they do not play with the device.

i) Do not put your hands or other items inside the

device while it is in use!

2.3. SAFE DEVICE USE

a) Do not overload the device. Use the appropriate

tools for the given task. A correctly-selected device

will perform the task for which it was designed better

and in a safer manner.

b) Disconnect the device from the power supply

before commencement of adjustment, cleaning and

maintenance. Such a preventive measure reduces

the risk of accidental activation.

c) When not in use, store in a safe place, away from

children and people not familiar with the device who

have not read the user manual. The device may pose

a hazard in the hands of inexperienced users.

d) Keep the device in perfect technical condition.

Before each use check for general damage and

especially check for cracked parts or elements and

for any other conditions which may impact the safe

operation of the device. If damage is discovered,

hand over the device for repair before use.

e) Keep the device out of the reach of children.

f) Device repair or maintenance should be carried out

by qualied persons, only using original spare parts.

This will ensure safe use.

g) To ensure the operational integrity of the device, do

not remove factory-tted guards and do not loosen

any screws.

3. USE GUIDELINES

The machine is designed for the production of granules

and pellets from organic matter, e.g. sawdust, paper, straw,

etc.

The user is liable for any damage resulting from

unintended use of the device.

ATTENTION! Despite the safe design of the device

and its protective features, and despite the use of

additional elements protecting the operator, there is

still a slight risk of accident or injury when using the

device. Stay alert and use common sense when using

the device.

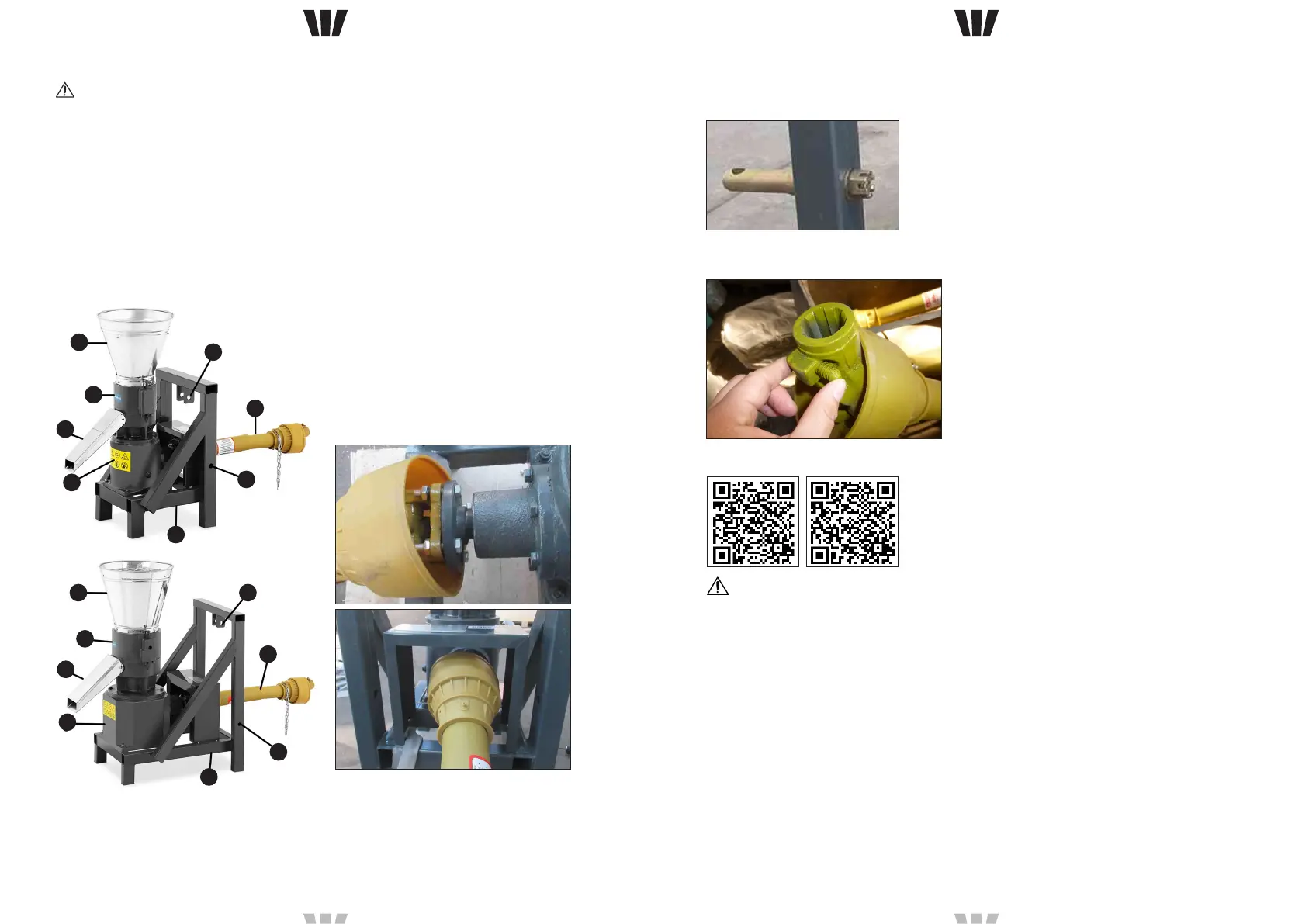

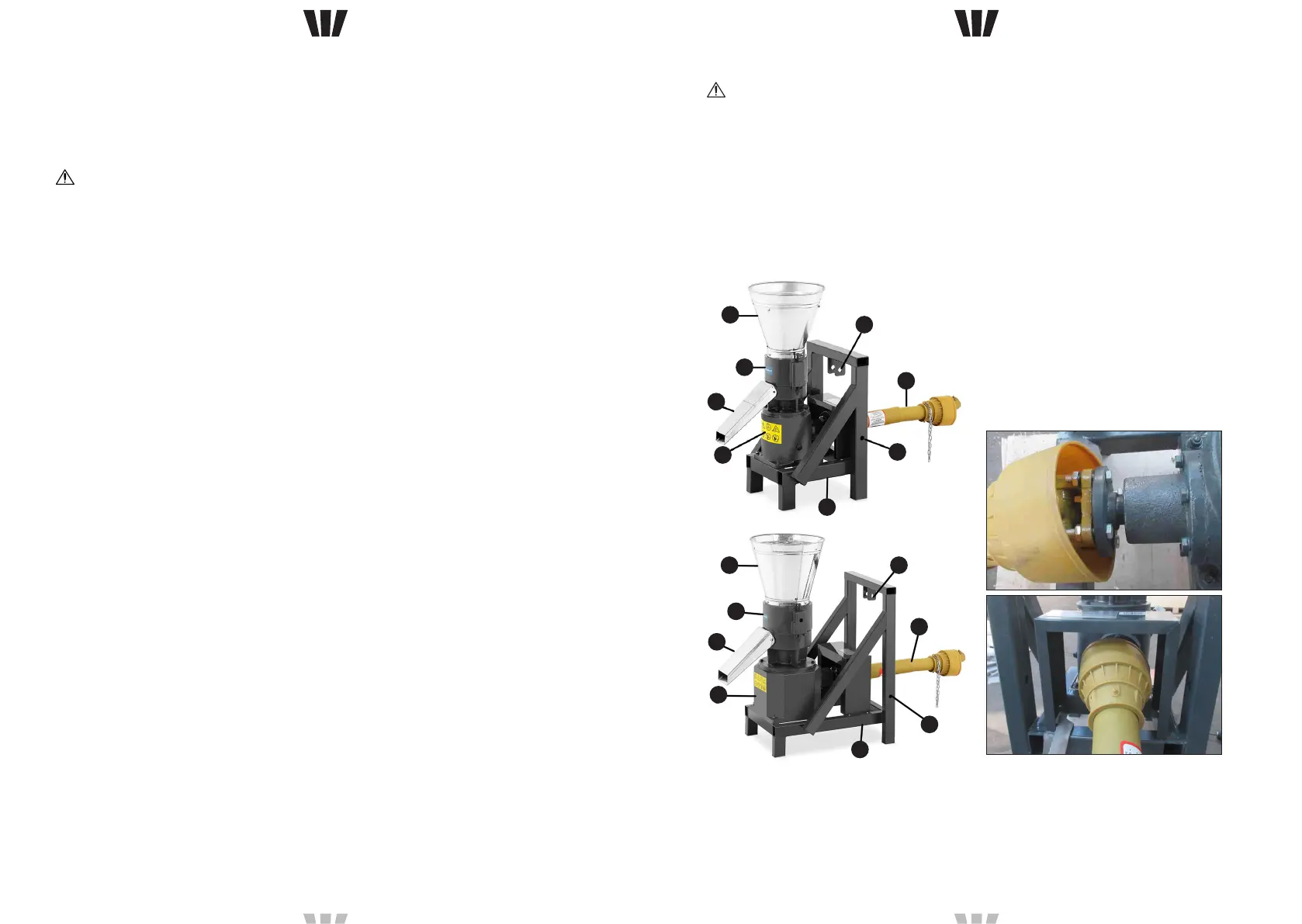

1. Charging hopper

2. Tractor hitch holder

3. PTO drive shaft

4. Hole for tractor hitch

5. Frame

6. Gearbox

7. Chute

8. Top casing

3.2. PREPARING FOR USE

APPLIANCE LOCATION

The temperature of environment must not be higher than

40°C and the relative humidity should be less than 85%.

Ensure good ventilation in the room in which the device

is being used. There should be at least 10 cm distance

between each side of the device and the wall or other

objects. The device should always be used when positioned

on an even, stable, clean, reproof and dry surface, and

be out of the reach of children and persons with limited

mental and sensory functions.

WIE

3000

CONNECTING THE MACHINE TO THE TRACTOR

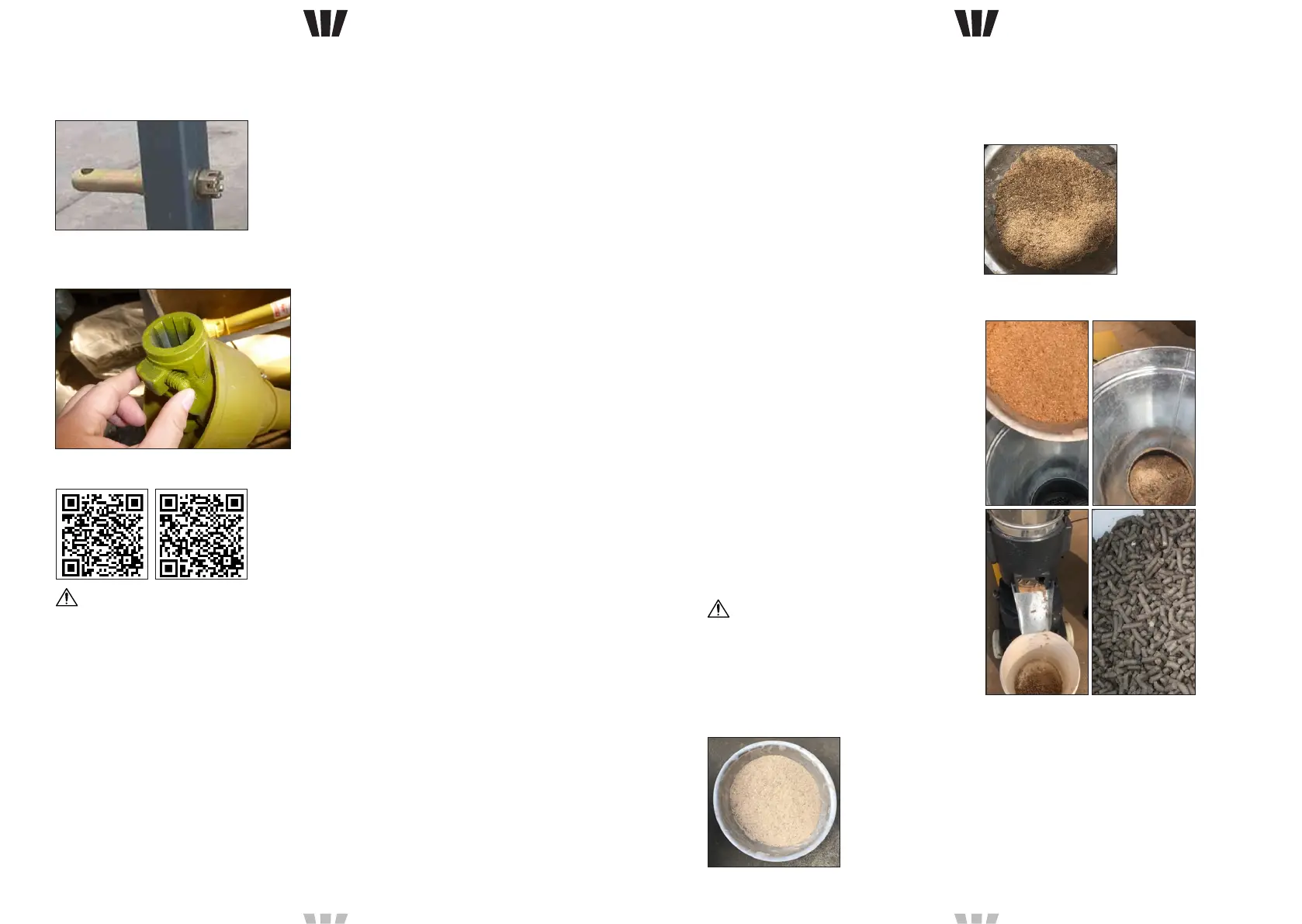

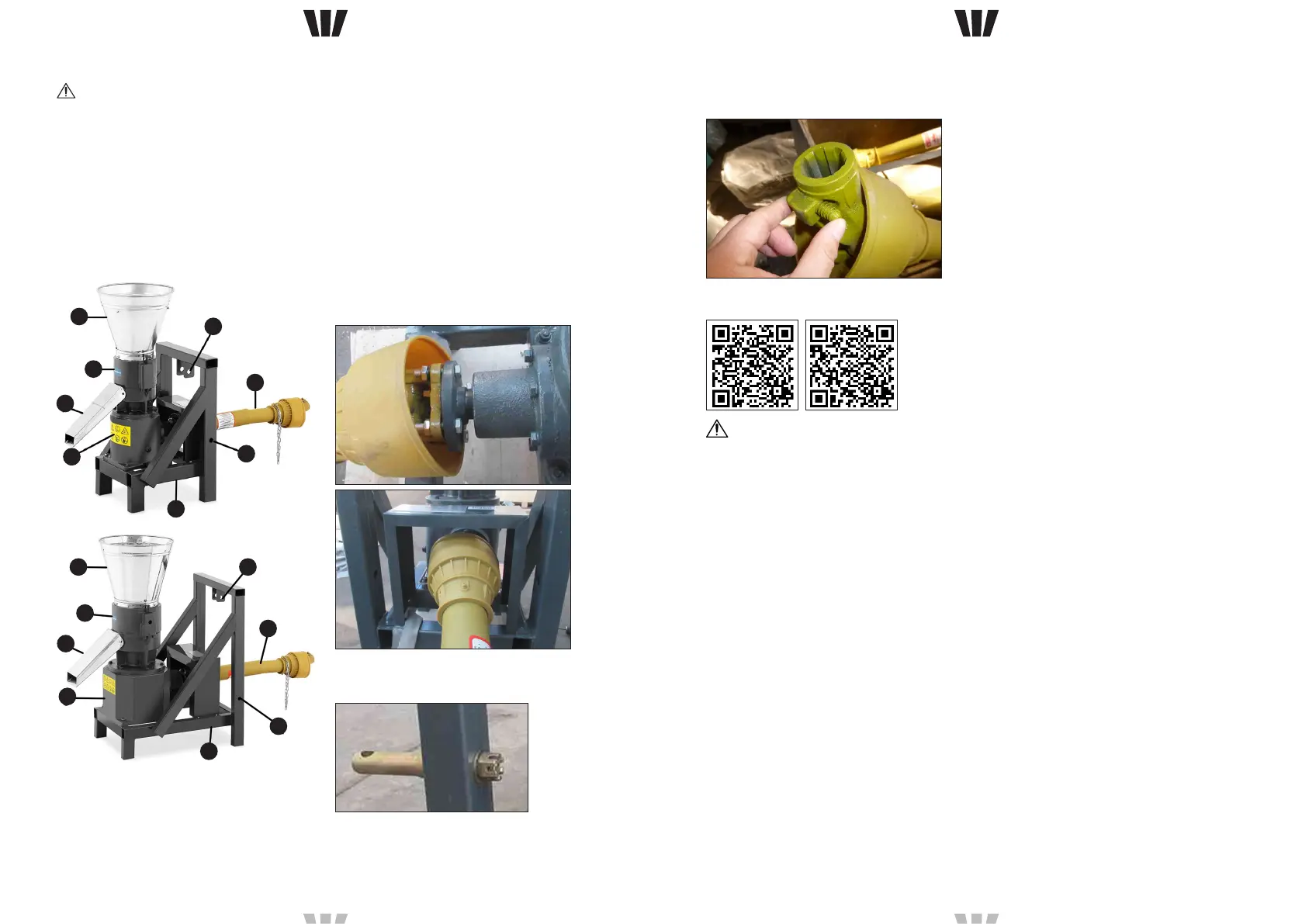

• Insert the hitches in the holes (4) as shown in the

gure below.

• Use the hitches and the holder (2) to attach the

machine.

• Connect the other end of the drive shaft to the

tractor.

3.1. DEVICE DESCRIPTION

WIE

2500

ASSEMBLING THE DEVICE

After unpacking the device, perform the following steps:

• Install the grid in the hopper, then put the hopper on

the machine housing and screw it on.

• Screw the chute to the machine.

• screw one end of the drive shaft to the machine as

shown in the gure below.

05.05.2022

3.3. DEVICE USE

2. Before starting the machine:

• check that all bolts and screws are tightened.

• lubricate the bearings as per the instructions in 3.4.

• set the roller pressure as per the instructions in 3.4.

• when using a new die for the rst time, grind it as per

the instructions in 3.4.

3. Start the tractor with the machine drive shaft

attached. The die will start to rotate.

• 5 kg of ne sand (optional),

• 1,5 l of vegetable, used or dirty oil

b) Mix all ingredients in a bucket until to prepare a

mixture like in the photo below.

c) Press the mixture 80 to 90 times through the die,

until the granules coming out of the chute meet the

quality requirements.

REPLACEMENT / REMOVAL OF THE DIE

To replace / remove the die, follow these steps:

• Turn o the tractor to stop the machine drive shaft.

Disconnect the drive shaft from the tractor.

• Unscrew the hopper and remove it from the machine

casing.

• Remove the screws used to adjust the pressure

between the die and the rollers, and the screws

fastening the top casing. Remove the rollers.

• Remove the clamping nut lock.

• Unscrew the clamping nut with the supplied spanner.

WIE

2500 WIE

3000

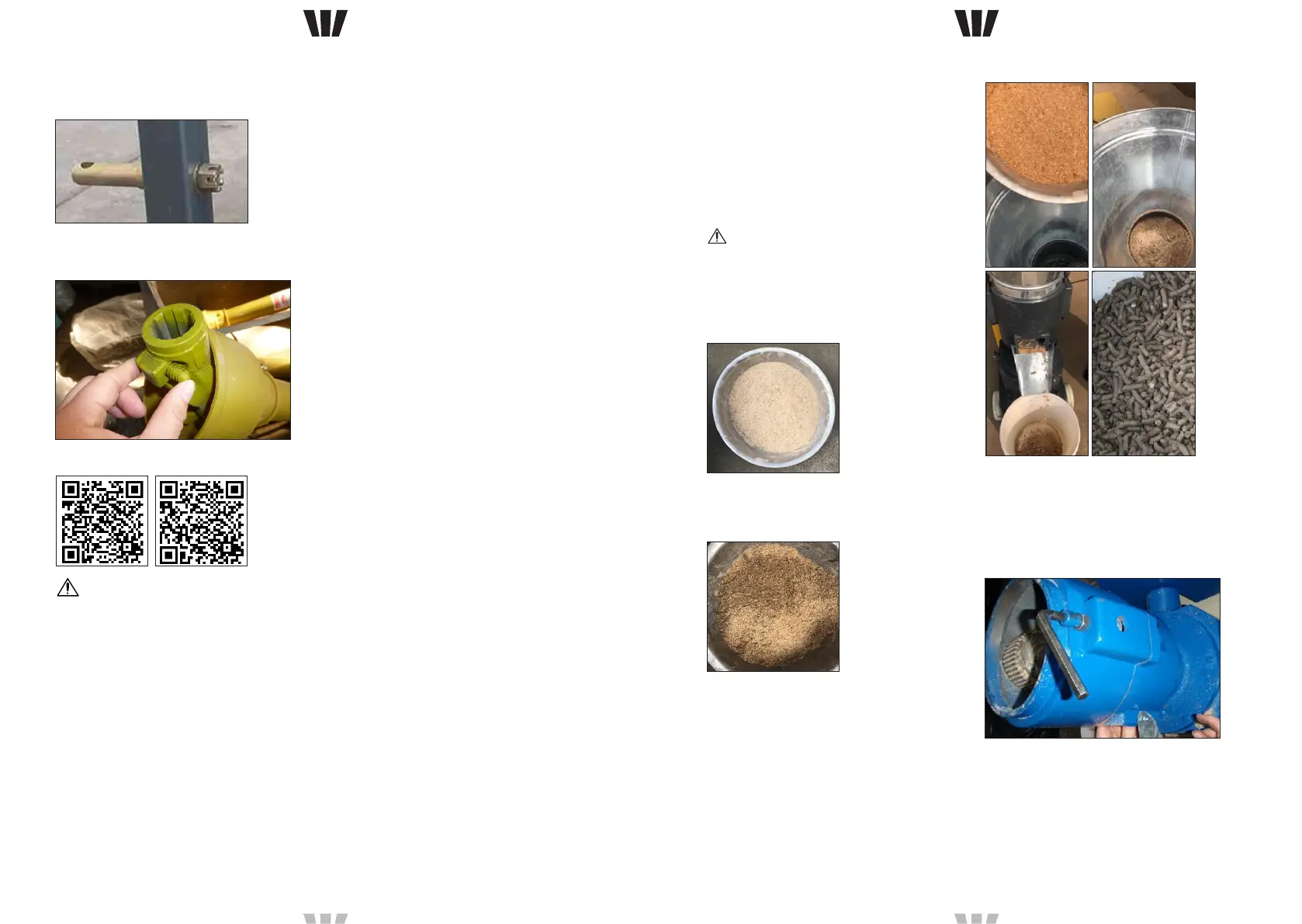

1. Preparing the granules

We recommend using the following glue (product code

10530000):

Description Modied food quality wheat starch

Form Loose powder

Colour White up to light cream

Smell and avour Typical of wheat starch

Parameters:

• Maximum humidity (%) 11,0

• pH value 5,5 – 7,5

• Viscosity > 3000 mPas

• Cold-water soluble Yes

Usage: This product is an excellent adhesive agent that has

been used in the production of various types of products,

including charcoal and hard coal briquettes, sawdust

pellets, straw and otation concentrates. It is recommended

for feed production for all animals. The use of the adhesive

requires it to be mixed it with slightly moistened raw

material (in the case of dry products). The mass is thenfed

into a briquetting machine. After the briquette has been

molded from coal dust, it must undergo a drying process.

Recommended dosing:

• charcoal dust: 5–7 %,

• hard coal dust: 1,5–5 %,

• wood pellet: 0,5–2 %,

• straw briquette: 1,5–5 %.

Packaging: multi-layer paper valve bags of 20 kg net each

(pallet of 660 kg) or big bags of 800 kg

each.

Storage: dry and covered places.

Shelf life: 12 months from the date of production.

CAUTION: The data contained in this information sheet is

based on our laboratory tests and technical

experiences. They provide a general indication of

properties, usage and application. For the proper

use of the product, it is necessary for the customer to carry

out technological tests taking into

account the specics of a given technological process.

ATTENTION! Scan the QR-code below to see the

videos to better understand the preparation and

operation of the device.

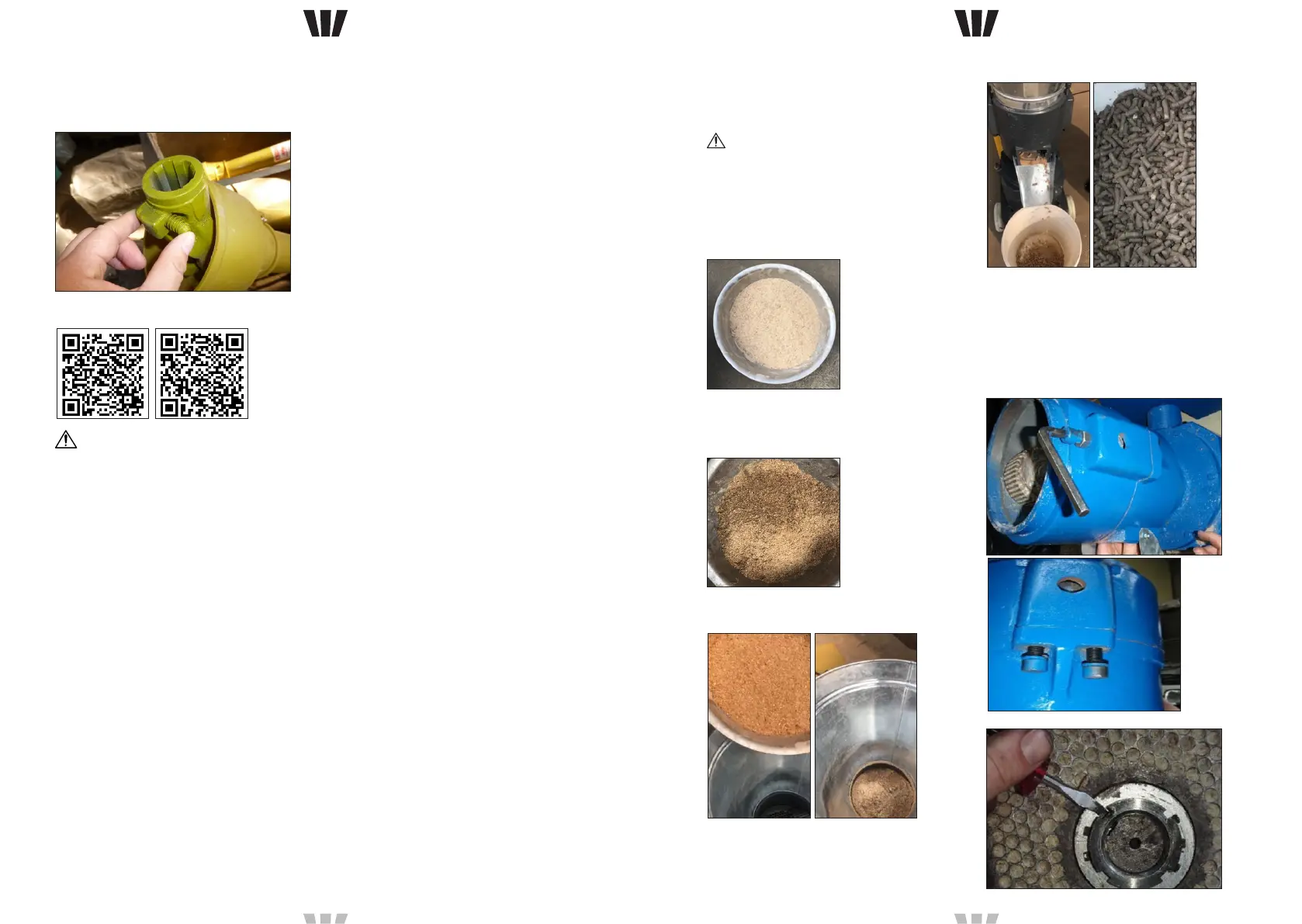

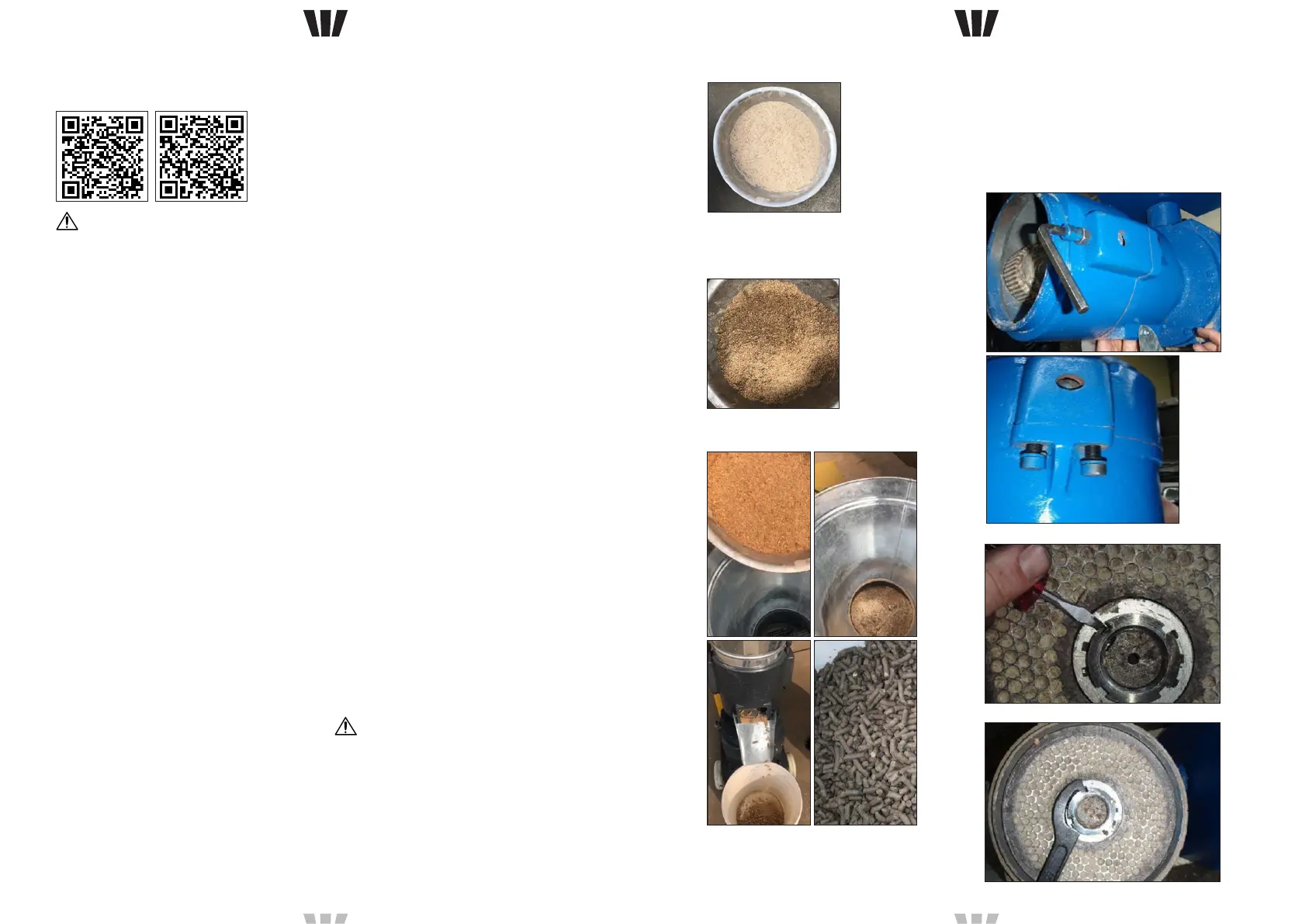

4. Place the granulate container under the chute.

5. Pour the mix into the hopper. Increase the amount of

poured material gradually to avoid clogging the die

or overloading the machine. Pouring in too much at

once may cause the die to clog.

Caution:

• if the material is too dry, it will not be pressed

properly;

• if the material is too moist, the pellets will be of poor

quality;

• the maximum length of the material particles should

be approx. 5 mm. Longer material may clog the

machine and reduce its eciency. Too large material

should be broken / cut into smaller particles.

6. After a short time, pellets will be falling into the

container under the chute. They will achieve their

nal hardness and consistency only after cooling.

7. Proceed until the mix is completely processed.

8. After nishing work, switch the device o using the

OFF button and disconnect it from the power supply.

NOTE: Do not stop the machine while making pellets

otherwise it will get clogged.

ATTENTION: do not leave the device unattended

until it has completely cooled down!

9. Clean the machine so that pellet residues do not

remain on the rolls and in the dia.

3.4. CLEANING AND MAINTENANCE

Before each cleaning, adjustment, replacement of

attachments, and also when the machine is not in use, stop

the drive by turning o the tractor. Then disconnect the

drive shaft from the tractor to avoid accidental starting.

a) Use only non-corrosive cleaners to clean the surface.

b) Store the unit in a dry, cool place, free from moisture

and direct exposure to sunlight.

c) Do not spray the device with a water jet or submerge

it in water.

d) Do not allow water to get inside the device through

vents in the housing of the device.

e) Clean the vents with a brush and compressed air.

f) The device must be regularly inspected to check its

technical eciency and spot any damage.

g) Do not use sharp and/or metal objects for cleaning

(e.g. a wire brush or a metal spatula) because they

may damage the surface material of the appliance.

h) Do not clean the device with an acidic substance,

agents of medical purposes, thinners, fuel, oils or

other chemical substances because it may damage

the device.

i) Regularly lubricate the machine as per the

instructions.

GRINDING A NEW DIE

IMPORTANT! the die is a consumable part - its

service life is approx. 300 working hours or 30 days

(daily use for approx. 6 hours). The used element is

not subject to warranty. If the wear of the die is 4

mm, replace it with a new one.

Before rst use, a new die should be polished and cleaned

using the following process:

a) Prepare

• 5kg our or saw dust,

05.05.2022

NOTE !: The screws should be identically tightened. If

they are tightened too much, one of the rollers may stop

turning and / or the roller may become deformed. Also,

do not increase the pressure of the rollers by tightening

the screws in the event that the die is clogged.

LUBRICATING THE ROLLERS AND THE DIE

IMPORTANT: The rollers and the die should be lubricated

with bearing grease each time after 8 hours of machine

operation.

Press in the grease with the grease gun supplied with

the kit. Insert the end of the grease gun into the grease

injection hole as shown in the gure below.

To lubricate the roller bearings, they must rst be

dismantled from the device. For this purpose:

• Unscrew and remove the hopper and the top casing.

• Remove the rollers.

• Lubricate them with a grease gun.

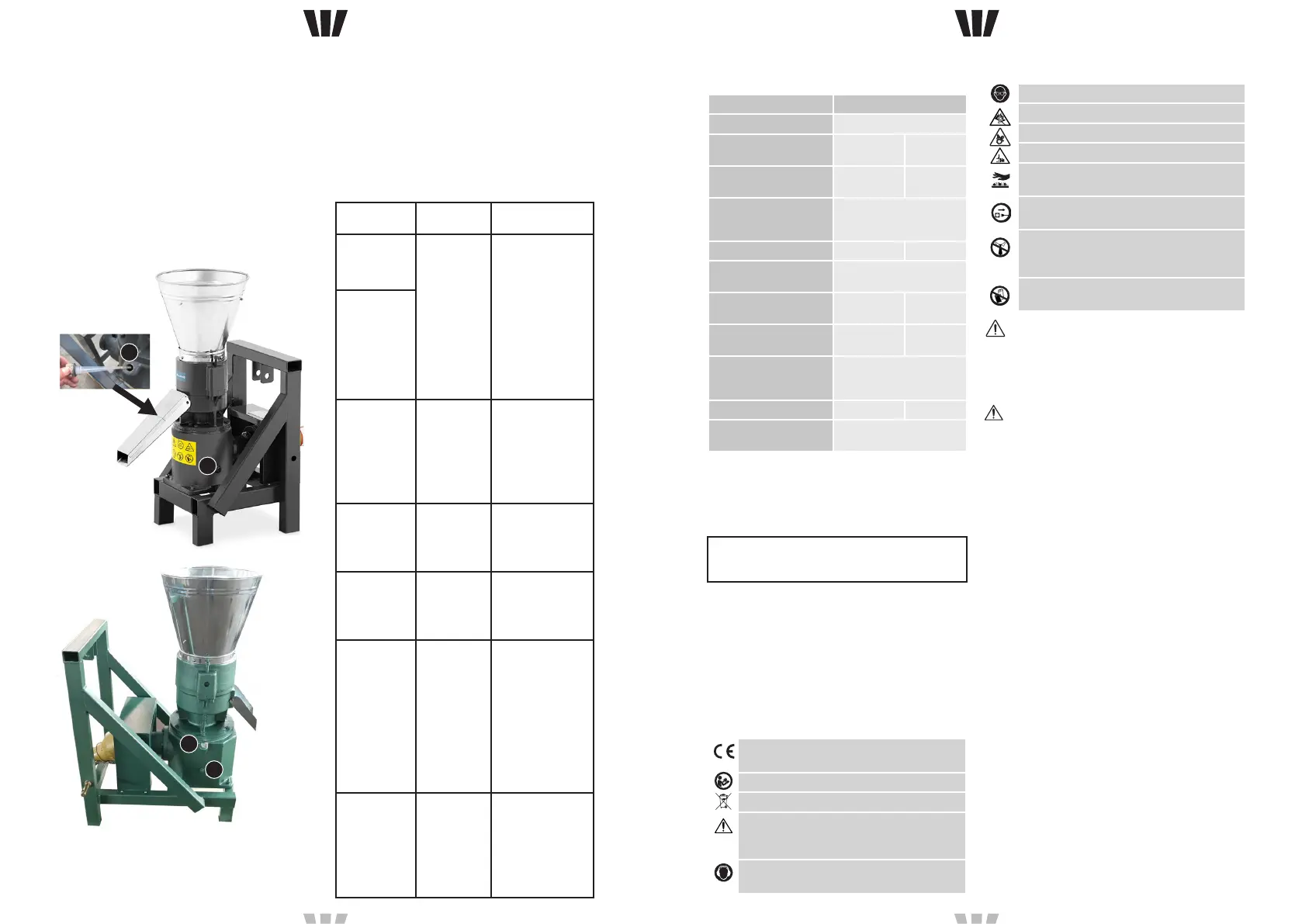

OIL CHANGE

Change the oil after the rst 60 hours of operation.

To do this, you need to:

• Drain the old oil from the reservoir. Place a waste

oil container under the machine and undo the screw

marked „b“ in the gure below. Wait for the oil to

drain out. Tighten the screw „b“.

NOTE: Used oil must be disposed of in accordance

with local regulations.

• To pour fresh oil into the box, unscrew the oil ller

cap marked „a“ in the gure below. Pour in the oil

and close the ller cap.

WIE-PM-3000

WIE-PM-2500

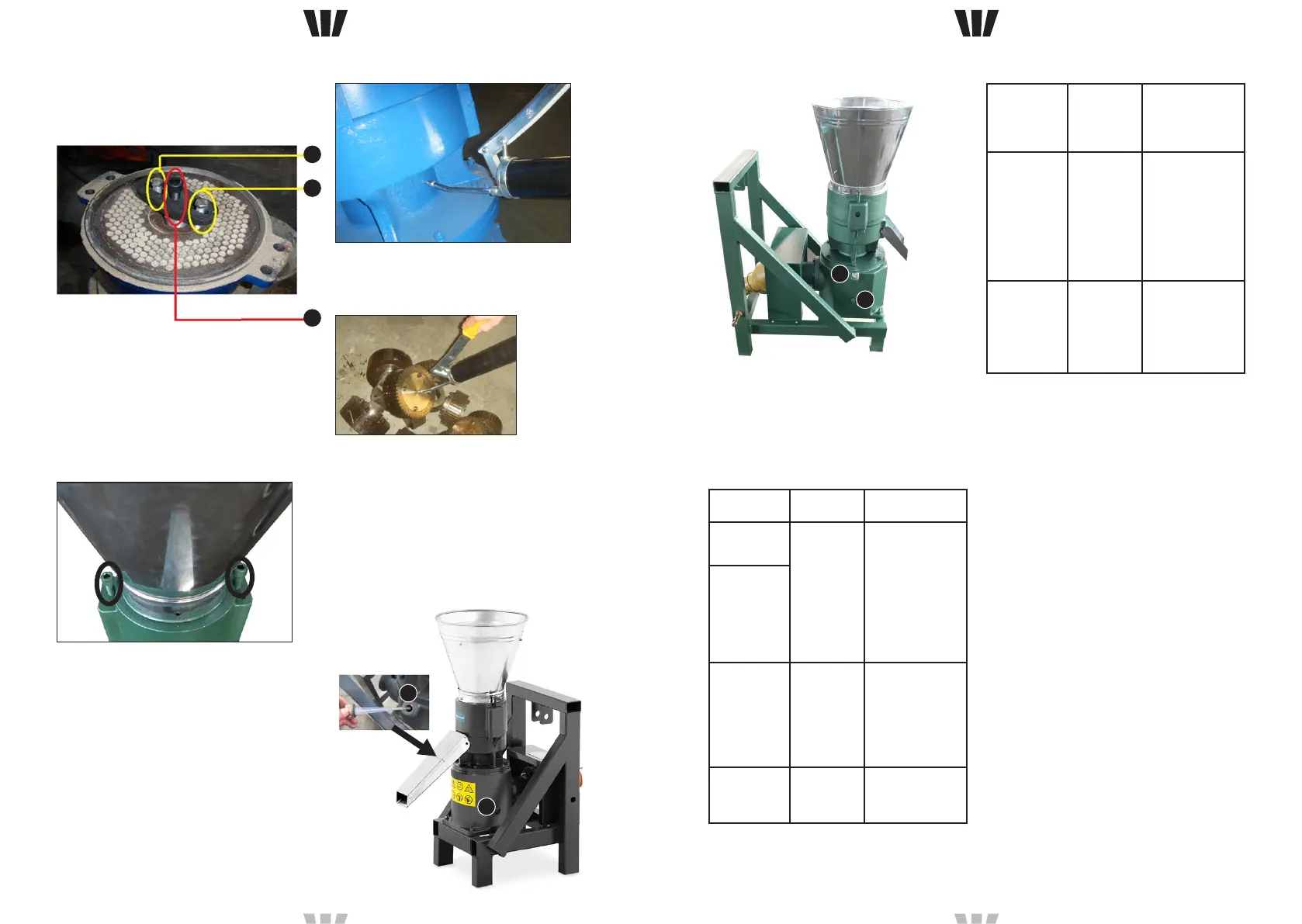

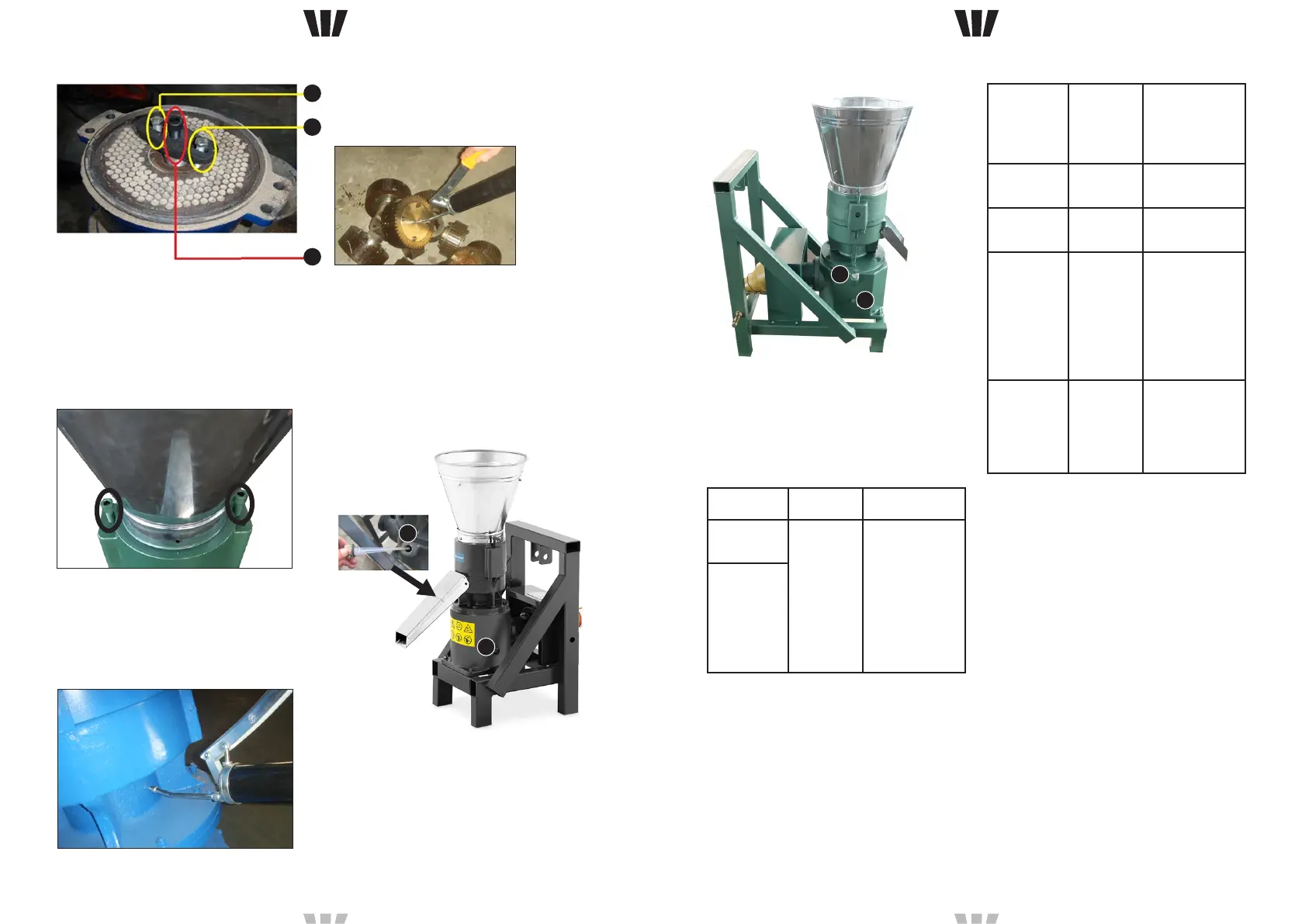

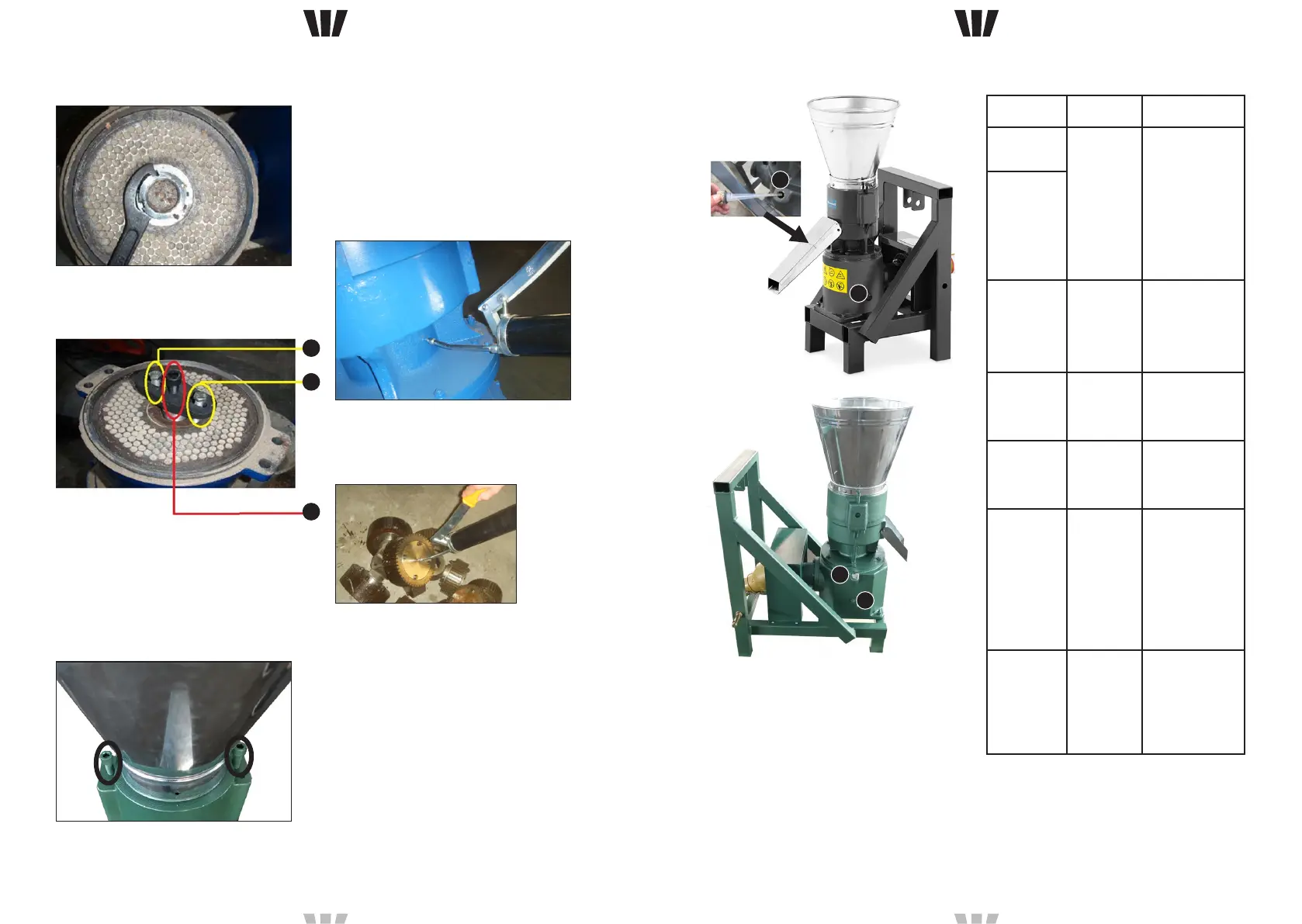

• After the clamping nut is removed , the holes for

attaching the bracket can be seen. To remove the

die, rst attach the bracket using the screws marked

as 1 and 2 in the picture. Then slowly screw in the

screw No. 3, the die will start to rise slightly.

• Remove the die. Clean it or replace it with a new one,

as the need may be.

• When re-installing the die into place and re-

assembling the device, proceed in the reverse order

as during disassembly.

ADJUSTMENT OF THE ROLLERS

The distance between the rollers and the die should be in

the range of 0.1-0.3 mm. The die should be able to rotate

freely under the rollers.

The adjustment is made with the screws marked in the

drawing below.

SPARE PARTS

• 10280152, 10280158 - Binder 2,5 mm

• 10280153, 10280159 - Binder 3 mm

• 10280154, 10280160 - Binder 4 mm

• 10280155, 10280161 - Binder 6 mm

• 10280156, 10280162 - Binder 8 mm

• 10280156, 10280163 - Press-Roller

• 10530000 - glue for pellets

SOLUTIONS PROBLEMS

Problem Possible

cause

Action

Die / rollers

get stuck or

clogged.

Wrong pellet

mixture or a

wrong die for

the mixture

Stop the machine

and clean the die

/ rollers and, if ne-

cessary, modify the

mixture as descri-

bed in this manual

(see 10530000) or

reduce the amount

of mixture poured

in at once or select

the appropriate die.

Pellets are not

produced.

There is a

burning smell,

there is smoke

coming from

the device or it

becomes very

hot.

Clogged die. Clean the die and

rollers. Modify

the pellet mixture

and use starch as

a binding material

and / or reduce the

amount of material

poured in at once.

Insucient

amount of pel-

lets produced.

Wrong

composition

of the pellet

mixture.

Modify the mixture

and make sure that

starch is used as a

binder.

Bent or

cracked shaft

(lever)

The bolts

holding the

shaft (lever)

are tightened

too much.

Replace the dama-

ged shaft (lever)

with a new one.

Worn die

and/or rolls

If a given side of the

die has a distance

from the rollers less

than 4 mm, it must

be replaced. The

service life of the

die is approx. 300

operating hours -

after this time, it

must be replaced.

Roller jamming

or jamming,

noise during

roller opera-

tion.

Damaged

bearing or

bearings

on rollers

(insucient

bearing

maintenance).

Replace the bearin-

gs with new ones.

Lubricate them

with bearing grease

before installation.

05.05.2022

UWAGA! Wirujące elementy!

UWAGA! Niebezpieczeństwo zgniecenia dłoni!

UWAGA! Gorąca powierzchnia może

spowodować oparzenia!

Zawsze należy odłączać urządzenie od źródła

zasilania po skończonej pracy.

Zabrania się noszenia luźnych ubrań mogących

wkręcić się w ruchome elementy maszyny.

Należy nosić dopasowaną odzież.

Zabrania się używania rękawic przy pracy

urządzeniem.

INSTRUKCJA OBSŁUGI

DANE TECHNICZNE

Opis parametru Wartość parametru

Nazwa produktu PELECIARKA

Model

WIE-

PM-2500

WIE-

PM-3000

Moc znamionowa [hp] 8-12 15-28

Prędkość obrotowa wału

napędowego [obr./min]

540

Średnica matrycy [mm] 150 230

Średnica otworów

matrycy [mm]

2,5÷10

Wydajność przy użyciu

trocin [kg/h]

50-90 130-180

Wydajność produkcji

paszy [kg/h]

90-120 300-400

Wymiary

[Szerokość x Głębokość

x Wysokość; mm]

880x636x110

Ciężar [kg] 66,5 150

Typ oleju (płynu)

przekładniowy SAE 75-

80W90 API GL4

1. OGÓLNY OPIS

Instrukcja przeznaczona jest do pomocy w bezpiecznym i

niezawodnym użytkowaniu. Produkt jest zaprojektowany

i wykonany ściśle według wskazań technicznych przy

użyciu najnowszych technologii i komponentów oraz przy

zachowaniu najwyższych standardów jakości.

Dla zapewnienia długiej i niezawodnej pracy urządzenia

należy dbać o jego prawidłową obsługę oraz konserwację

zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane

techniczne i specykacje zawarte w tej instrukcji obsługi są

aktualne. Producent zastrzega sobie prawo dokonywania

zmian związanych z podwyższeniem jakości. Uwzględniając

postęp techniczny i możliwość ograniczenia hałasu,

urządzenie zaprojektowano i zbudowano tak, aby ryzyko

jakie wynika z emisji hałasu ograniczyć do najniższego

poziomu.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY

DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ

INSTRUKCJĘ.

Instrukcją oryginalną jest niemiecka wersja instrukcji.

Pozostałe wersje językowe są tłumaczeniami z języka

niemieckiego.

UWAGA! Ilustracje w niniejszej instrukcji obsługi

mają charakter poglądowy i w niektórych

szczegółach mogą różnić się od rzeczywistego

wyglądu produktu.

2. BEZPIECZEŃSTWO UŻYTKOWANIA

UWAGA! Przeczytać wszystkie ostrzeżenia

dotyczące bezpieczeństwa oraz wszystkie instrukcje.

Niezastosowanie się do ostrzeżeń i instrukcji może

spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała lub śmierć.

OBJAŚNIENIE SYMBOLI

Produkt spełnia wymagania odpowiednich norm

bezpieczeństwa.

Przed użyciem należy zapoznać się z instrukcją.

Produkt podlegający recyklingowi.

UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ!

opisująca daną sytuację (ogólny znak

ostrzegawczy).

Stosować ochronę słuchu. Narażenie na hałas

może powodować utratę słuchu.

Założyć okulary ochronne.

UWAGA! Ostrzeżenie przed silnym hałasem!

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w

opisie instrukcji odnosi się do PELECIARKI.

2.1. BEZPIECZEŃSTWO ELEKTRYCZNE

a) Utrzymywać porządek w miejscu pracy i dobre

oświetlenie. Nieporządek lub złe oświetlenie może

prowadzić do wypadków. Należy być przewidującym,

obserwować co się robi i zachowywać rozsądek

podczas używania urządzenia.

b) W razie stwierdzenia uszkodzenia lub

nieprawidłowości w pracy urządzenia należy je

bezzwłocznie wyłączyć i zgłosić to do osoby

uprawnionej.

c) W razie wątpliwości czy urządzenie działa poprawnie,

należy skontaktować się z serwisem producenta.

d) Naprawy urządzenia może wykonać wyłącznie

serwis producenta. Nie wolno dokonywać napraw

samodzielnie!

e) Na stanowisku pracy nie mogą przebywać dzieci

ani osoby nieupoważnione. (Nieuwaga może

spowodować utratę kontroli nad urządzeniem.)

f) Urządzenie używać w dobrze wentylowanej

przestrzeni.

g) Podczas pracy urządzeniem wytwarza się pył oraz

odłamki, zabezpieczyć osoby postronne przed ich

szkodliwym działaniem.

h) Należy regularnie sprawdzać stan naklejek z

informacjami dotyczącymi bezpieczeństwa. W

przypadku gdy, naklejki są nieczytelne należy je

wymienić.

i) Zachować instrukcję użytkowania w celu jej

późniejszego użycia. W razie, gdyby urządzenie miało

zostać przekazane osobom trzecim, to wraz z nim

należy przekazać również instrukcję użytkowania.

j) Elementy opakowania oraz drobne elementy

montażowe należy przechowywać w miejscu

niedostępnym dla dzieci.

d) Utrzymywać urządzenie w dobrym stanie

technicznym. Sprawdzać przed każdą pracą czy

nie posiada uszkodzeń ogólnych lub związanych

z elementami ruchomymi (pęknięcia części i

elementów lub wszelkie inne warunki, które mogą

mieć wpływ na bezpieczne działanie urządzenia).

W przypadku uszkodzenia, oddać urządzenie do

naprawy przed użyciem.

e) Urządzenie należy chronić przed dziećmi.

f) Naprawa oraz konserwacja urządzeń powinna być

wykonywana przez wykwalikowane osoby przy

użyciu wyłącznie oryginalnych części zamiennych.

Zapewni to bezpieczeństwo użytkowania.

g) Aby zapewnić zaprojektowaną integralność

operacyjną urządzenia, nie należy usuwać

zainstalowanych fabrycznie osłon lub odkręcać śrub.

h) Przy transportowaniu i przenoszeniu urządzenia z

miejsca magazynowania do miejsca użytkowania

należy uwzględnić zasady bezpieczeństwa i higieny

pracy przy ręcznych pracach transportowych

obowiązujących w kraju, w którym urządzenia są

użytkowane.

i) Należy unikać sytuacji, gdy urządzenie podczas pracy,

zatrzymuje się pod wpływem dużego obciążenia.

Może spowodować to przegrzanie się elementów

napędowych i w konsekwencji uszkodzenie

urządzenia.

j) Nie wolno dotykać części lub akcesoriów ruchomych,

chyba że urządzenie zostało odłączone od zasilania.

k) Zabrania się przesuwania, przestawiania i obracania

urządzenia będącego w trakcie pracy.

l) Nie należy pozostawiać włączonego urządzenia bez

nadzoru.

m) Nie należy pozostawiać włączonego urządzenia

bez nadzoru. Także po wyłączeniu nie zostawiać

maszyny bez nadzoru aż do momentu ostygnięcia -

w przeciwnym razie istnieje ryzyko pożaru!

n) Urządzenie nie jest zabawką. Czyszczenie i

konserwacja nie mogą być wykonywane przez dzieci

bez nadzoru osoby dorosłej.

o) Zabrania się ingerowania w konstrukcję urządzenia

celem zmiany jego parametrów lub budowy.

p) Trzymać urządzenia z dala od źródeł ognia i ciepła.

q) Nie należy przeciążać urządzenia.

r) Nie wolno zasłaniać otworów wentylacyjnych

urządzenia!

s) Nie używać maszyny przy temperaturze poniżej 10°C.

t) Nie używać maszyny z zapchaną matrycą.

u) Regularnie sprawdzać poziom oleju i stan

nasmarowania rolek oraz matrycy.

v) Uwaga: Zachować szczególną ostrożność w pobliżu

wału napędowego – kontakt z pracującym napędem

może być przyczyną śmierci.

w) Zachować bezpieczny dystans od pracującego wału

napędowego.

x) Maszynę można użytkować tylko i wyłącznie jeśli:

• wszystkie osłony układu napędowego, osłony

na ciągniku i dodatkowym osprzęcie są sprawne

i prawidłowo zamontowane.

• Układ napędowy (wał TPO) jest bezpiecznie

zamocowany na obu jego końcach.

• Osłony układu napędowego swobodnie się

obracają.

y) Przed pierwszym użyciem nowej matrycy należy

zawsze przeprowadzić proces jej szlifowania wg.

instrukcji. Nieoszlifowanie matrycy będzie przyczyną

produkcji złej jakości pelletu.

k) Urządzenie trzymać z dala od dzieci i zwierząt.

l) W trakcie użytkowania tego urządzenia wraz z

innymi urządzeniami należy zastosować się również

do pozostałych instrukcji użytkowania.

PAMIĘTAJ! Należy chronić dzieci i inne osoby

postronne podczas pracy urządzeniem.

2.2. BEZPIECZEŃSTWO OSOBISTE

a) Niedozwolone jest obsługiwanie urządzenia w

stanie zmęczenia, choroby, pod wpływem alkoholu,

narkotyków lub leków, które ograniczają w istotnym

stopniu zdolności obsługi urządzenia.

b) Maszynę mogą obsługiwać osoby sprawne zycznie,

zdolne do jej obsługi i odpowiednio wyszkolone,

które zapoznały się z niniejszą instrukcją oraz zostały

przeszkolone w zakresie bezpieczeństwa i higieny

pracy.

c) Maszyna nie jest przeznaczona do tego, by

była użytkowana przez osoby (w tym dzieci)

o ograniczonych funkcjach psychicznych,

sensorycznych i umysłowych lub nieposiadające

odpowiedniego doświadczenia i/lub wiedzy, chyba

że są one nadzorowane przez osobę odpowiedzialną

za ich bezpieczeństwo lub otrzymały od niej

wskazówki dotyczące tego, jak należy obsługiwać

maszynę.

d) Należy być uważnym, kierować się zdrowym

rozsądkiem podczas pracy urządzeniem. Chwila

nieuwagi podczas pracy, może doprowadzić do

poważnych obrażeń ciała.

e) Należy używać środków ochrony osobistej

wymaganych przy pracy urządzeniem

wyszczególnionych w punkcie 1 objaśnienia symboli.

Stosowanie odpowiednich, atestowanych środków

ochrony osobistej zmniejsza ryzyko doznania urazu.

f) Nie należy nosić luźnej odzieży ani biżuterii. Włosy,

odzież i rękawice utrzymywać z dala od części

ruchomych. Luźna odzież, biżuteria lub długie włosy

mogą zostać chwycone przez ruchome części.

g) Należy usunąć wszelkie narzędzia regulujące lub

klucze przed włączeniem urządzenia. Narzędzie

lub klucz pozostawiony w obracającej się części

urządzenia może spowodować obrażenia ciała.

h) Urządzenie nie jest zabawką. Dzieci powinny być

pilnowane, aby nie bawiły się urządzeniem.

i) Nie wkładać rąk, przedmiotów do wnętrza

pracującego urządzenia!

2.3. BEZPIECZNE STOSOWANIE URZĄDZENIA

a) Nie należy przeciążać urządzenia. Używać narzędzi

odpowiednich do danego zastosowania. Prawidłowo

dobrane urządzenie wykona lepiej i bezpieczniej

pracę dla którego zostało zaprojektowane.

b) Przed przystąpieniem do regulacji, czyszczenia i

konserwacji urządzenie należy odłączyć od zasilania.

Taki środek zapobiegawczy zmniejsza ryzyko

przypadkowego uruchomienia.

c) Nieużywane urządzenia należy przechowywać

w miejscu niedostępnym dla dzieci oraz osób

nieznających urządzenia lub tej instrukcji

obsługi. Urządzenia są niebezpieczne w rękach

niedoświadczonych użytkowników.

05.05.2022

UWAGA! Pomimo iż urządzenie zostało

zaprojektowane tak aby było bezpieczne, posiadało

odpowiednie środki ochrony oraz pomimo użycia

dodatkowych elementów zabezpieczających

użytkownika, nadal istnieje niewielkie ryzyko

wypadku lub odniesienia obrażeń w trakcie pracy

z urządzeniem. Zaleca się zachowanie ostrożności

i rozsądku podczas jego użytkowania.

3. ZASADY UŻYTKOWANIA

Maszyna przeznaczona jest do produkcji granulatów i

pelletu z materiałów organicznych np. trocin, papieru,

słomy itp.

Odpowiedzialność za wszelkie szkody powstałe w

wyniku użytkowania niezgodnego z przeznaczeniem

ponosi użytkownik.

3.1. OPIS URZĄDZENIA

WIE

2500

1. Wsyp

2. Uchwyt na zaczep do traktora

3. Wał napędowy PTO

4. Otwór na zaczep do traktora

5. Rama

6. Skrzynia biegów

7. Zsyp

8. Górna obudowa

3.2. PRZYGOTOWANIE DO PRACY

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a

wilgotność względna nie powinna przekraczać 85%.

Urządzenie należy ustawić w sposób zapewniający dobrą

cyrkulację powietrza. Należy utrzymać minimalny odstęp 10

cm od każdej ściany urządzenia. Urządzenie należy trzymać

z dala od wszelkich gorących powierzchni. Urządzenie

należy zawsze użytkować na równej, stabilnej, czystej,

ognioodpornej i suchej powierzchni i poza zasięgiem

dzieci oraz osób ograniczonych funkcjach psychicznych,

sensorycznych i umysłowych.

MONTAŻ URZĄDZENIA

Po rozpakowaniu urządzenia należy wykonać następujące

czynności:

• zamocować siatkę we wsypie, a następnie nałożyć go

na obudowę maszyny i przykręcić.

• przykręcić zsyp.

• przykręcić jeden koniec wału napędowego do

maszyny tak jak pokazano to na poniższym rysunku.

WIE

3000

3.3. PRACA Z URZĄDZENIEM

2. Przed uruchomieniem maszyny należy:

• sprawdzić czy wszystkie śruby i wkręty są dokręcone.

• nasmarować łożyska zgodnie z instrukcją w pkt. 3.4.

• ustawić docisk rolek zgodnie z instrukcją w pkt. 3.4.

• w przypadku pierwszego użycia nowej matrycy

należy ją wyszlifować zgodnie z instrukcją w pkt. 3.4.

3. Uruchomić traktor, do którego przymocowany jest

wał napędowy maszyny. Matryca zacznie się obracać.

4. Umieścić pojemnik na granulat pod zsypem.

5. Dostarczyć mieszankę do wsypu. Ilość wsypywanego

materiału stopniowo zwiększać. aby uniknąć

zapchania się matrycy lub przeciążenia maszyny.

Wrzucenie naraz zbyt dużej porcji może być

przyczyną zatkania się matrycy.

Uwaga:

• jeśli surowiec jest zbyt suchy nie zostanie prawidłowo

sprasowany,

• jeśli surowiec jest zbyt wilgotny, granulki pelletu

będą niskiej jakości.

• maksymalna długość surowca powinna wynosić ok.

5mm, dłuższy materiał może spowodować zapchanie

się maszyny oraz spadek jej wydajności. Zbyt duży

surowiec należy rozbić/pociąć na mniejsze cząstki.

6. Po krótkim czasie do pojemnika pod zsypem

wpadnie pellet, który swoją ostateczną twardość i

konsystencję osiągnie dopiero po schłodzeniu.

7. Analogicznie postępować, aż do całkowitego

przetworzenia przygotowanej mieszanki.

8. Po zakończonej pracy wyłączyć urządzenie

przyciskiem OFF i odłączyć od zasilania.

UWAGA: Nie pozostawiać maszyny bez nadzoru

zanim się całkowicie nie schłodzi!

UWAGA: Nie należy zatrzymywać urządzenia

podczas prasowania pelletu, w przeciwnym razie

maszyna ulegnie zapchaniu.

9. Wyczyścić urządzenie, tak aby pozostałości pelletu

nie zostały na rolkach i w matrycy.

PRZYŁĄCZENIE MASZYNY DO TRAKTORA

• W otworach (4) umieścić zaczepy w sposób pokazany

na poniższym rysunku.

• Za pomocą zaczepów oraz uchwytu (2) przymocować

maszynę.

• Drugi koniec wału napędowego podpiąć do traktora.

05.05.2022

UWAGA! Zeskanuj QR-kod aby zobaczyć lmy

pozwalające bardziej zrozumieć przygotowanie i

eksploatację maszyny.

1. Przygotowanie granulatu:

Rekomendujemy użycie następującego kleju (kod produktu:

10530000)

LATICOL M 5053 C

KLEJ DO PELLETU 20KG

Opis: spożywcza modykowana skrobia pszenna

Postać: sypki proszek

Barwa: biała do lekko kremowej

Zapach i smak: typowy dla skrobi pszennej

Parametry :

• wilgotność, nie więcej niż, w %: 11,0

• wartość pH: 5,5 – 7,5

• lepkość: >3000 mPas

• rozpuszczalność na zimno: tak

Zastosowanie: Produkt jest doskonałym środkiem klejącym,

który znalazł zastosowanie w produkcji różnego rodzaju

produktów m.in. brykietów z miału węgla drzewnego

i kamiennego, pelletu z trocin, słomy i otu. Polecany

do produkcji pasz dla wszystkich zwierząt. Stosowanie

lepiszcza wymaga jedynie wymieszania z surowcem,

WIE

2500 WIE

3000

lekkiego nawilżenia (w przypadku produktów suchych). Tak

uzyskaną masę podaje się na brykieciarkę. Po uformowaniu

brykietu z miałów węglowych musi on zostać poddany

procesowi suszenia.

Zalecane dozowania:

• miał węgla drzewnego 5 – 7%

• miał węgla kamiennego 1,5 – 5%

• pellet drzewny 0,5 – 2%

• brykiet ze słomy 1,5 – 5,0 %

Opakowanie: wielowarstwowe papierowe worki wentylowe

po 20 kg netto ( paleta 660 kg) lub worki typu Big

Bag po 800 kg. Przechowywanie: przechowywać w

pomieszczeniach suchych i zadaszonych. Okres trwałości:

12 miesięcy od daty produkcji.

UWAGA: Dane zawarte w niniejszej karcie informacyjnej

są oparte na naszych badaniach laboratoryjnych i

doświadczeniach technicznych. Stanowią ogólną wskazówkę

dotyczącą właściwości, sposobu użycia i zastosowania. W celu

właściwego użycia produktu niezbędne jest przeprowadzenie

przez odbiorcę prób technologicznych uwzględniających

specykę danego procesu technologicznego.

c) Przecisnąć mieszankę 80-90 razy przez matrycę,

aż wychodzący zsypem granulat będzie spełniał

wymagania jakościowe.

WYMIANA/DEMONTAŻ MATRYCY

Aby wymienić/zdemontować matrycę należy wykonać

następujące kroki:

• Wyłączyć traktor, aby zatrzymać wał napędowy

maszyny. Odłączyć wał napędowy od traktora.

• Odkręcić wsyp i zdjąć go z obudowy urządzenia.

• Wykręcić śruby regulujące docisk między matrycą

i rolkami oraz śruby mocujące górną obudowę.

Wyciągnąć rolki.

• Usunąć blokadę nakrętki mocującej.

• Odkręcić nakrętkę mocującą za pomocą

dostarczonego klucza.

• Po zdjęciu nakrętki mocującej widoczne będą otwory

do zamocowania uchwytu. Aby wyciągnąć matrycę

należy najpierw przykręcić uchwyt za pomocą śrub

oznaczonych na rysunku jako 1 i 2. Następnie powoli

wkręcać śrubę nr 3, matryca zacznie się delikatnie

unosić.

UWAGA: Śruby powinny być identycznie dokręcone z

wyczuciem. Przy zbyt mocnym dokręceniu jedna z rolek

może przestać się obracać i/lub dojść do deformacji

wałka. Również nie wolno zwiększać docisku rolek

poprzez dokręcanie śrub w przypadku, gdy matryca się

zapycha.

SMAROWANIE ROLEK ORAZ MATRYCY

UWAGA: Rolki oraz matrycę należy smarować smarem do

łożysk każdorazowo po 8h pracy urządzenia.

Smar wtłoczyć za pomocą załączonej do zestawu

smarownicy. Końcówkę smarownicy umieścić w otworze

do wtłaczania smaru tak jak pokazano to na poniższym

rysunku.

Aby nasmarować łożyska rolek należy je uprzednio

zdemontować z urządzenia. W tym celu:

• Odkręcić i zdemontować wsyp oraz górną obudowę.

• Wyciągnąć rolki.

• Nasmarować je za pomocą smarownicy.

• Wyciągnąć matrycę. Następnie w zależności od

potrzeb wyczyścić ją lub wymienić na nową.

• Montując z powrotem matrycę na miejsce i składając

urządzenie postępować analogicznie do procesu

demontażu.

REGULACJA ROLEK

Odległość pomiędzy rolkami a matrycą powinna mieścić

się w zakresie od 0.1 -0.3 mm. Matryca powinna móc

obracać się swobodnie pod rolkami.

Regulację wykonuje się za pomocą śrub zaznaczonych na

poniższym rysunku.

05.05.2022

3.4. CZYSZCZENIE I KONSERWACJA

Przed każdym czyszczeniem, regulacją, wymianą osprzętu,

a także jeśli maszyna nie jest używana należy zatrzymać

napęd poprzez wyłączenie traktora. Następnie odłączyć

wał napędowy od traktora, aby uniknąć przypadkowego

uruchomienia.

a) Do czyszczenia powierzchni należy stosować

wyłącznie środki niezawierające substancji żrących.

b) Urządzenie należy przechowywać w suchym i

chłodnym miejscu chronionym przed wilgocią i

bezpośrednim promieniowaniem słonecznym.

c) Zabrania się spryskiwania urządzenia strumieniem

wody lub zanurzania urządzenia w wodzie.

d) Należy pamiętać, aby przez otwory wentylacyjne

znajdujące się w obudowie nie dostała się woda.

e) Otwory wentylacyjne należy czyścić pędzelkiem i

sprężonym powietrzem.

f) Należy wykonywać regularne przeglądy urządzenia

pod kątem jego sprawności technicznej oraz

wszelkich uszkodzeń.

g) Do czyszczenia nie wolno używać ostrych i/lub

metalowych przedmiotów (np. drucianej szczotki lub

metalowej łopatki) ponieważ mogą one uszkodzić

powierzchnię materiału, z którego wykonane jest

urządzenie.

h) Nie czyścić urządzenia substancja o odczynie

kwasowym, środkami przeznaczenia medycznego,

rozcieńczalnikami, paliwem, olejami lub innymi

substancjami chemicznymi może to spowodować

uszkodzenie urządzenia.

i) Systematycznie smarować urządzenie zgodnie z

instrukcją.

SZLIFOWANIE NOWEJ MATRYCY

WAŻNE! Matryca jest częścią eksploatacyjną - jej

żywotności wynosi ok. 300 roboczogodzin lub 30

dni (używając co dzień przez ok. 6 godzin). Zużyty

element nie podlega reklamacji. W przypadku gdy

zużycie jednej strony matrycy wynosi 4 mm należy

ją wymienić na nową.

Przed pierwszym użyciem nową matrycę należy

wypolerować i oczyścić poprzez wykonanie poniżej

opisanego procesu:

a) Przygotować:

• 5kg mąki lub trocin

• 5kg drobnego piasku (opcjonalnie)

• 1,5l oleju roślinnego, zużytego lub zanieczyszczonego

b) Wymieszać wszystkie składniki w wiadrze, aż do

osiągnięcia mieszanki jak na poniższym zdjęciu.

VAROVÁNÍ! Horký povrch může způsobit

popálení!

Po dokončení práce vždy odpojte zařízení od

zdroje napájení.

Je zakázáno nosit volné oblečení, které by se

mohlo zachytit v pohyblivých částech stroje.

Noste přiléhavé oblečení.

Při práci se zařízením je zakázáno používat

rukavice.

TECHNICKÉ ÚDAJE

Popis parametru Hodnota parametru

Název výrobku PELETOVACÍ LIS

Model

WIE-

PM-2500

WIE-

PM-3000

Jmenovitý výkon [hp] 8-12 15-28

Otáčky hnacího hřídele

[ot/min]

540

Průměr matrice [mm] 150 230

Průměr otvorů matrice

[mm]

2,5÷10

Výkon při použití pilin

[kg/h]

50-90 130-180

Výrobní kapacita krmiva

[kg/h]

90-120 300-400

Rozměry [Šířka

x Hloubka x Výška; mm]

880x636x110

Hmotnost [kg] 66,5 150

Typ oleje (kapalný)

převodovka SAE 80W90

API GL4

Pojem „zařízení“ nebo „výrobek“ v bezpečnostních

pokynech a návodu se vztahuje na PELETOVACÍ LIS.

2.1. ELEKTRICKÁ BEZPEČNOST

a) Na pracovišti udržujte pořádek a mějte dobré

osvětlení. Nepořádek nebo špatné osvětlení mohou

vést k úrazům. Buďte předvídaví a sledujte, co se

během práce kolem vás děje. Při práci se zařízením

vždy zachovávejte zdravý rozum.

b) Pokud zjistíte, že zařízení nepracuje správně, nebo

je poškozeno, ihned jej vypněte a poruchu nahlaste

autorizované osobě.

c) Pokud máte pochybnosti o tom, zda zařízení funguje

správně, kontaktujte servis výrobce.

d) Opravy zařízení může provádět pouze servis výrobce.

Opravy neprovádějte sami!

e) Na pracovišti se nesmí zdržovat děti a nepovolané

osoby. (Nepozornost může způsobit ztrátu kontroly

nad zařízením.)

f) Zařízení používejte v dobře větraných prostorách.

g) Při práci se zařízením vzniká velké množství prachů

a úlomků, chraňte přihlížející osoby proti jejich

škodlivému vlivu.

h) Je třeba pravidelně kontrolovat stav etiket s

bezpečnostními informacemi. V případě, že jsou

nečitelné, je třeba etikety vyměnit.

i) Návod k obsluze uschovejte za účelem jeho

pozdějšího použití. V případě předánání zařízení

třetím osobám musí být spolu se zařízením předán

rovněž návod k obsluze.

j) Obalový materiál a drobné montážní prvky

uchovávejte na místě nedostupném pro děti.

k) Zařízení mějte v dostatečné vzdálenosti od dětí a

zvířat.

l) Pokud společně s tímto nástrojem používáte nějaké

další nářadí, pak musíte dodržovat také jeho návod k

použití.

1. VŠEOBECNÝ POPIS

Návod slouží jako nápověda pro bezpečné a spolehlivé

používání výrobku. Výrobek je navržen a vyroben přesně

podle technických údajů za použití nejnovějších technologií

a komponentů a za dodržení nejvyšších jakostních norem.

Pro zajištění dlouhého a spolehlivého fungování zařízení

pravidelně provádějte revize a údržbu v souladu s pokyny

uvedenými v tomto návodu. Technické údaje a specikace

uvedené v návodu jsou aktuální. Výrobce si vyhrazuje

právo provádět změny za účelem zvýšení kvality. Vzhledem

k technickému pokroku a možnosti omezení hluku bylo

zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající

z emise hluku bylo omezeno na nejnižší úroveň.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE

TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI

VŠECHNY POKYNY.

VYSVĚTLENÍ SYMBOLŮ

Výrobek splňuje požadavky příslušných

bezpečnostních norem.

Před použitím výrobku se seznamte s návodem.

Recyklovatelný výrobek.

UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo

PAMATUJTE! popisující danou situaci.

(všeobecná výstražná značka)

Používejte ochranu sluchu. Vystavení se hluku

může vést ke ztrátě sluchu.

Používejte ochranné brýle.

VAROVÁNÍ! Nebezpečí silného hluku!

VAROVÁNÍ! Rotující díly!

VAROVÁNÍ! Nebezpečí pohmoždění rukou!

Originálním návodem je německá verze návodu. Ostatní

jazykové verze jsou překladem z německého jazyka.

POZOR! Obrázky v tomto návodu jsou pouze

ilustrační a v některých detailech se od skutečného

vzhledu výrobku mohou lišit.

2. BEZPEČNOST POUŽÍVÁNÍ

POZNÁMKA! Přečtěte si tento návod včetně všech

bezpečnostních pokynů. Nedodržování návodu

a pokynů může vést k úrazu elektrickým proudem,

požáru anebo těžkému úrazu či smrti.

ZAPAMATUJTE SI! Během práce se zařízením

chraňte děti a jiné, okolní osoby.

NÁVOD K OBSLUZE

WYMIANA OLEJU

Po pierwszych 60 godzinach pracy urządzenia należy

wymienić olej. W tym celu należy:

• Aby opróżnić zbiornik ze starego oleju należy

podłożyć pod urządzenie zbiornik na zużyty olej i

odkręcić śrubę oznaczoną jako „b” na poniższym

rysunku. Odczekać, aż olej wycieknie. Zakręcić śrubę

„b”.

UWAGA: Zużyty olej należy zutylizować zgodnie z

lokalnie obowiązującymi przepisami.

• Aby wlać świeży olej do skrzyni należy odkręcić wlew

oleju oznaczony na poniższym rysunku jako „a”. Wlać

olej, a następnie zakręcić wlew.

WIE-PM-2500

WIE-PM-3000

CZĘŚCI ZAMIENNE

• 10280152, 10280158 - matryca 2,5 mm

• 10280153, 10280159 - matryca 3 mm

• 10280154, 10280160 - matryca 4 mm

• 10280155, 10280161 - matryca 6 mm

• 10280156, 10280162 - matryca 8 mm

• 10280156, 10280163 - wałek dociskowy

• 10530000 - lepiszcze/klej do pelletu

ROZWIĄZYWANIE PROBLEMÓW

Problem Możliwa

przyczyna

Działanie

Matryca / rolki

blokują się lub

zapychają.

Zła mieszanka

na pellet lub

źle dobrana

matryca do

danej mie-

szanki

Zatrzymać maszynę

i wyczyścić matrycę/

rolki i ew. zmody-

kować mieszankę

wedle opisu w tej

instrukcji (patrz

10530000) lub

zmniejszyć ilość

wsypywanej na raz

mieszanki albo do-

brać odpowiednią

matrycę.

Pellet nie jest

produkowany.

Zapach spale-

nizny, wydo-

bywa się dym

z urządzenia,

maszyna moc-

no nagrzewa

się.

Zatkana

matryca.

Wyczyścić matrycę

oraz rolki. Zmody-

kować mieszankę

na pellet oraz użyć

skrobi jako materia-

łu wiążącego oraz/

lub zmniejszyć ilość

wsypywanego na

raz materiału.

Niewystar-

czająca ilość

produkowane-

go pelletu.

Zły skład

mieszanki na

pellet.

Zmodykować

mieszankę oraz

upewnić się, że

użyto skrobi jako

składnika wiążące-

go w mieszance.

Skrzywiony lub

pęknięty wałek

(drążek)

Zbyt mocno

dokręcone

śruby trzy-

mające wałek

(drążek).

Wymienić

uszkodzony wałek

(drążek) na nowy.

Zużyta matry-

ca i/lub rolki

Jeśli dana strona

matrycy ma odle-

głość od rolek poni-

żej 4 mm, to należy

wymienić matrycę.

Żywotność matrycy

wynosi ok. 300

roboczogodzin – po

tym czasie należy ją

wymienić.

Zacinająca lub

blokująca się

rolka, hałas

podczas pracy

rolki.

Uszkodzone

łożysko lub

łożyska na

rolkach (nie-

dostateczna

konserwacja

łożysk).

Wymienić łożyska

na nowe. Przed

montażem

przesmarować je

smarem łożysko-

wym.

05.05.2022

h) Při přemisťování zařízení z místa skladování na místo

používání berte v úvahu pracovní zásady bezpečnosti

a ochrany zdraví v rámci přenášení břemena platné v

zemi, ve které se zařízení používá.

i) Zabraňte situaci, kdy se zapnuté zařízení zastaví

vlivem velkého zatížení. Může to způsobit přehřátí

hnacích součástí a v následku poškození zařízení.

j) Pokud zařízení nebylo odpojeno od napájení,

nedotýkejte se rotujících dílů ani součástí.

k) Nepřesouvejte, nepřenášejte a neotáčejte zařízení v

provozu.

l) Zapnuté zařízení nenechávejte bez dozoru.

m) Zapnuté zařízení nenechávejte bez dozoru. Zařízení

nenechávejte bez dozoru ani po vypnutí, dokud

nevychladne. Hrozí nebezpečí požáru!

n) Zařízení není hračka. Čištění a údržbu nesmí provádět

děti bez dohledu dospělé osoby.

o) Nezasahujte do zařízení s cílem změnit jeho

parametry nebo konstrukci.

p) Udržujte zařízení mimo zdroje ohně a tepla.

q) Zařízení nepřetěžujte.

r) Nezakrývejte větrací otvory!

s) Nepoužívejte stroj při teplotě pod 10°C.

t) Nepoužívejte stroj s ucpanou matricí.

u) Pravidelně kontrolujte hladinu oleje a stav namazání

válců a matrice.

v) Upozornění: V blízkosti hnací hřídele buďte velmi

opatrní – kontakt se zapnutým pohonem může být

smrtelný.

w) Udržujte bezpečnou vzdálenost od běžící hnací

hřídele.

x) Stroj lze používat, pouze a jen pokud:

• všechny kryty řídicího systému, kryty na tahači

a přídavném vybavení jsou funkční a správně

namontované.

• Pohonný systém (hřídel TPO) je na obou koncích

bezpečně upevněn.

• Kryty pohonného systému se volně otáčejí.

y) Před prvním použitím by měla být nová matrice

vyleštěna a očištěna broušením, jak je popsáno v

návodu. Selhání při broušení matrice bude mít za

následek výrobu nekvalitních pelet.

2.2. OSOBNÍ BEZPEČNOST

a) Zařízení nepoužívejte, jste-li unaveni nebo pod

vlivem drog, alkoholu nebo léků, které významně

snižují schopnost zařízení ovládat.

b) Zařízení smí obsluhovat fyzicky zdatné osoby, které

s ním umí zacházet, byly příslušně vyškoleny k jeho

obsluze, seznámily se s tímto návodem a byly také

proškoleny v oblasti bezpečnosti a ochrany zdraví při

práci.

c) Zařízení není určeno k tomu, aby jej používaly osoby

(včetně dětí) s omezenými psychickými, smyslovými

nebo duševními schopnostmi nebo osoby bez

příslušných zkušeností anebo znalostí, ledaže

jsou pod dohledem osoby zodpovědné za jejich

bezpečnost nebo od ní obdržely pokyny, jak zařízení

obsluhovat.

d) Při práci se zařízením buďte pozorní, řiďte se

zdravým rozumem. Chvilka nepozornosti při práci

může vést k vážnému úrazu.

e) Používejte osobní ochranné pomůcky vyžadované

pro práci se zařízením, specikované v bodě

1 vysvětlením symbolů. Používání vhodných,

atestovaných osobních ochranných prostředků

snižuje nebezpečí úrazu.

f) Nenoste volné oblečení nebo šperky. Vlasy, oděv

a rukavice udržujte v bezpečné vzdálenosti od

rotujících dílů. Volný oděv, šperky nebo dlouhé vlasy

mohou zachytit rotující díly.

g) Odstraňte veškeré seřizovací nástroje nebo klíče před

zapnutím zařízení. Nástroje nebo klíče ponechané v

rotujících dílech zařízení mohou způsobit vážný úraz.

h) Zařízení není hračka. Dohlížejte na děti, aby si

nehrály se zařízením.

i) Pokud je zařízení v provozu, nevkládejte do něj ruce

ani žádné předměty!

2.3. BEZPEČNÉ POUŽÍVÁNÍ ZAŘÍZENÍ

a) Zařízení nepřetěžujte. Pro daný úkol používejte vždy

správný typ nářadí. Správně zvolené nářadí lépe a

bezpečněji provede práci, pro kterou bylo navrženo.

b) Před každým seřízením, čištěním a údržbou odpojte

zařízení od napájení. Toto bezpečnostní opatření

snižuje nebezpečí náhodného zapnutí.

c) Nepoužívaná zařízení uchovávejte mimo dosah dětí

a osob, které nejsou seznámeny se zařízením nebo

návodem k obsluze. Zařízení jsou nebezpečná v

rukou nezkušených uživatelů.

d) Zařízení udržujte v dobrém technickém stavu.

Kontrolujte před každou prací jeho celkový stav i

jednotlivé díly a ujistěte se, že je vše v dobrém stavu,

a uživateli tak při práci se zařízením nehrozí žádné

nebezpečí. V případě, že zjistíte poškození, nechte

zařízení opravit.

e) Udržujte zařízení mimo dosah dětí.

f) Opravu a údržbu zařízení by měly provádět

pouze kvalikované osoby za výhradního použití

originálních náhradních dílů. Zajistí to bezpečné

používání zařízení.

g) Pro zachování navržené mechanické integrity

zařízení neodstraňujte předem namontované kryty

nebo neuvolňujte šrouby.

3. ZÁSADY POUŽÍVÁNÍ

Stroj je určen k výrobě granulí a pelet z organických

materiálů, např. pilin, papíru, slámy atd.

Odpovědnost za veškeré škody vzniklé v důsledku

použití zařízení v rozporu s určením nese uživatel.

POZNÁMKA! I když zařízení bylo navrženo tak, aby

bylo bezpečné, tedy má vhodné bezpečnostní prvky,

tak i přes použití dodatečné ochrany uživatelem při

práci se zařízením nadále existuje malé riziko úrazu

nebo poranění. Doporučuje se zachovat opatrnost

a zdravý rozum při jeho používání.

1. Násypka

2. Držák závěsu traktoru

3. Hnací hřídel PTO

4. Otvor pro závěs traktoru

5. Rám

6. Převodová skříň

7. Výsypka

8. Horní kryt

3.2. PŘÍPRAVA K PRÁCI

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota okolí nesmí být vyšší než 40°C a relativní vlhkost

nesmí být vyšší než 85%. Zařízení postavte takovým

způsobem, aby byla zajištěna dobrá cirkulace vzduchu.

Vzdálenost zařízení od stěny by neměla být menší než 10

cm. Zařízení se musí nacházet daleko od jakéhokoli horkého

povrchu. Zařízení vždy používejte na rovnoměrném,

stabilním, čistém a ohnivzdorném povrchu, mimo dosah

dětí a osob s omezenými psychickými, smyslovými a

duševními funkcemi.

WIE

3000

PŘIPOJENÍ STROJE K TRAKTORU

• Do otvorů (4) vložte závěsy, jak je znázorněno na

obrázku níže.

• Pomocí závěsů a držáků (2) připojte stroj.

• Připojte druhý konec hnací hřídele k traktoru.

3.1. POPIS ZAŘÍZENÍ

WIE

2500

MONTÁŽ ZAŘÍZENÍ

Po vybalení zařízení proveďte následující činnosti:

• připevněte síťku k násypce, poté ji nasaďte na kryt

stroje a přišroubujte.

• přišroubujte výsypku.

• přišroubujte jeden konec hnací hřídele ke stroji, jak je

znázorněno na obrázku níže.

05.05.2022

3.3. PRÁCE SE ZAŘÍZENÍM

2. Před spuštěním stroje je nutné provést:

• zkontrolujte, zda jsou všechny šrouby utažené.

• namažte ložiska podle pokynů v odst. 3.4.

• nastavte tlak válců podle pokynů v odst. 3.4.

• při prvním použití nové matrice je třeba ji nabrousit v

souladu s pokyny v odst. 3.4.

3. Nastartovat traktor, ke kterému je připojen hnací

hřídel stroje. Matrice se začne otáčet.

4. Umístěte nádobu na granulát pod výsypku.

5. Vložit směs do násypky. Postupně zvyšujte množství

vkládaného materiálu, aby nedošlo k ucpání matrice

nebo přetížení stroje. Vložení příliš velkého množství

najednou může způsobit ucpání matrice.

Upozornění:

• pokud je surovina příliš suchá, nebude správně

slisována,

• pokud je surovina příliš vlhká, budou pelety

nekvalitní.

• maximální délka suroviny by měla být přibližně 5

mm, delší materiál může stroj ucpat a snížit jeho

• 5 kg jemného písku (volitelné),

• 1,5 l rostlinného, použitého nebo špinavého oleje

b) Všechny ingredience smíchejte v kbelíku a připravte

směs jako na fotograi níže.

c) Směs 80 až 90 krát protlačte přes lis, dokud granule

vycházející ze žlabu nebudou splňovat požadavky na

kvalitu.

VÝMĚNA/DEMONTÁŽ MATRICE

Při výměně/demontáži matrice postupujte takto:

• Vypněte traktor, aby se zastavila hnací hřídel stroje.

Odpojte hnací hřídel od traktoru.

• Odšroubujte násypku a vyjměte jí z krytu stroje.

• Vyšroubujte šrouby pro nastavení přítlaku mezi

matricí a válečky a upevňovací šrouby horního krytu.

Vytáhněte válečky.

• Odstraňte pojistku upínací matice.

• Pomocí dodaného klíče odšroubujte upínací matici.

• Po odstranění upínací matice budou viditelné otvory

pro upevnění držáku. Pro vyjmutí matrice nejprve

přišroubujte držák pomocí šroubů označených na

obrázku jako číslo 1 a 2. Poté pomalu zašroubujte

šroub číslo 3, matrice se začne mírně zvedat.

1. Příprava granulátu

Doporučujeme následující pojivo s číslem položky 10530000.

Popis: modikovaný pšeničný škrob potravinářské jakosti

Forma: sypký prášek

Barva: bílá až světle krémová

Vůně a chuť: typická pro pšeničný škrob

Parametry :

• Vlhkost ne více než v % 11,0

• pH 5,5–7,5

• Viskozita > 3 000 mPas

• Rozpustnost za studena Ano

Oblast použití: Produkt je vynikající lepidlo používané při

výrobě různých produktů, včetně uhelných a černouhelných

briket, pelet vyrobené z pilin, slámy nebo naplavenin.

Doporučeno pro výrobu krmiv pro všechna zvířata. Použití

tohoto pojiva vyžaduje pouze smíchání se surovinou a

jemnénavlhčení (v případě suchých produktů).

Takto vyrobenou hmotu vložte do briketovacího lisu. Po

vytvoření musí brikety/pelety projít procesem sušení.

Doporučené dávkování

• uhelný prach 5–7%

• černouhelný prach 1,5–5 %

• dřevěné pelety 0,5–2 %

• slámové pelety 1,5–5 %

Balení: vícevrstvé, větrané papírové pytle po 20 kg netto

(paleta 660 kg) nebo vaky Big Bag

po 800 kg každý.

Skladování: v suchých a uzavřených prostorách.

Trvanlivost: 12 měsíců od data výroby.

POZNÁMKA! Naskenujte níže uvedený QR kód a

podívejte se na videa o připravení a uvedení stroje

do provozu.

WIE

2500 WIE

3000

výkon. Příliš velké suroviny je třeba rozbít/rozřezat

na menší kousky.

6. Po krátké době do nádoby pod výsypkou spadne

peleta, která dosáhne své konečné tvrdosti a

konzistence až po ochlazení.

7. Postupujte stejným způsobem, dokud není směs

zcela zpracována.

8. Po skončení práce zařízení vypněte pomocí tlačítka

OFF a odpojte od zdroje napájení.

UPOZORNĚNÍ: Nezastavujte stroj během lisování

pelet, jinak by došlo k ucpání stroje. Smíchejte

všechny ingredience v kbelíku, dokud nezískáte

hladkou hmotu jako na obrázku níže.

9. Vyčistěte zařízení tak, aby zbytky pelet nezůstaly na

válcích a v matrici.

3.4. ČIŠTĚNÍ A ÚDRŽBA

Před každým čištěním, seřízením, výměnou přídavných

zařízení a také, pokud se stroj nepoužívá, zastavte pohon

vypnutím traktoru. Poté odpojte hnací hřídel od traktoru,

aby nedošlo k náhodnému spuštění.

a) K čištění povrchu zařízení používejte výhradně

prostředky neobsahující žíravé látky

b) Zařízení skladujte na suchém a chladném místě,

chráněném proti vlhkosti a přímému slunečnímu

svitu.

c) Je zakázáno zařízení polévat vodou nebo je do vody

ponořovat.

d) Dávejte pozor, aby se ventilačními otvory

nacházejícími se na krytu zařízení nedostala dovnitř

voda.

e) Ventilační otvory čistěte pomocí štětečku a

stlačeného vzduchu.

f) Pravidelně provádějte revize zařízení a kontrolujte,

zda je technicky způsobilé a není poškozeno

g) K čištění nepoužívejte ostré ani kovové předměty

(například drátěný kartáč nebo kovovou obracečku),

protože mohou poškodit povrch materiálu, z něhož

je zařízení vyrobeno.

h) Zařízení nečistěte přípravky s kyselým pH,

dezinfekčními prostředky, ředidly, palivem, oleji

nebo jinými chemickými látkami, může to poškodit

zařízení.

i) Pravidelně mazejte zařízení podle pokynů.

BROUŠENÍ NOVÉ MATRICE

DŮLEŽITÉ: Matrice je spotřební díl. Její životnost je

cca 300 pracovních hodin nebo 30 dní (při denním

používání přibližně 6 hodin). Na spotřební díly se

nevztahuje záruka. Jakmile opotřebení dosáhne 4

mm na jedné straně matrice vyměňte ji za novou.

Před prvním použitím by měla být nová matrice vyleštěna a

vyčištěna postupem popsaným níže:

a) Připravte:

• 5 kg mouky nebo pilinového prachu,

05.05.2022

UPOZORNĚNÍ!: Šrouby by měly být utaženy stejně. V

opačném případě se jeden z válečků nebude otáčet..

MAZÁNÍ VALCŮ A MATRICE

POZOR: Válce a matrice by měly být po každých 8 hodinách

provozu zařízení namazány mazivem na ložiska.

Vtlačte mazivo pomocí maznice, která je součástí dodávky.

Vložte konec maznice do otvoru pro vtlačování maziva, jak

je znázorněno na obrázku níže.

Chcete-li namazat ložiska válečků, je třeba je nejdříve

vymontovat ze stroje. Za tímto účelem:

• Odšroubujte a vyjměte násypku a horní kryt.

• Vytáhněte válečky.

• Namažte je mazivem pomocí maznice.

VÝMĚNA OLEJE

Po prvních 60 hodinách provozu zařízení je třeba vyměnit

olej. Za tímto účelem je třeba:

• Chcete-li vyprázdnit starý olej z nádrže, je třeba pod

stroj umístit nádrž na použitý olej a odšroubovat

šroub označený jako „b” na obrázku níže. Počkejte,

dokud olej nevyteče. Zašroubujte šroub „b”.

UPOZORNĚNÍ: Použitý olej musí být zlikvidován v

souladu s platnými místními předpisy.

• Pokud chcete nalít čerstvý olej do skříně, odšroubujte

uzávěr plnicího otvoru oleje označený na obrázku

níže jako „a”. Nalijte olej a zašroubujte uzávěr

plnícího otvoru.

WIE-PM-3000

WIE-PM-2500

• Vytáhněte matrici. Poté ji podle potřeby vyčistěte

nebo vyměňte za novou.

• Při opětovné montáži matrice na místo a montáži

celého zařízení postupujte stejným způsobem jako

při demontáži.

NASTAVENÍ VÁLCŮ

Vzdálenost mezi válci a matricí by měla být v rozmezí od

0.1 – 0.3 mm. Matrice by se měla pod válečky moci volně

otáčet. Nastavení se provádí pomocí šroubů označených

na obrázku níže.

NÁHRADNÍ DÍLY

• 10280152, 10280158 - Pojivo 2,5 mm

• 10280153, 10280159 - Pojivo 3 mm

• 10280154, 10280160 - Pojivo 4 mm

• 10280155, 10280161 - Pojivo 6 mm

• 10280156, 10280162 - Pojivo 8 mm

• 10280156, 10280163 - Lisovací váleček

• 10530000 - lepidlo na pelety

PROBLÉM

Problém Možná

příčina

Řešení

Matrice/válce

lepí nebo jsou

ucpané.

Směs pelet

je nesprávná

nebo matrice

neodpovídá

směsi

Vypněte stroj a

vyčistěte matrici/

válce. V případě

potřeby znovu

promíchejte, jak

je popsáno v

této příručce (viz

10530000). Případ-

ně snižte množství

směsi pelet nebo

použijte vhodnou

matrici.

Přístroj nevy-

rábí pelety.

Je cítit spáleni-

nou. Z přístroje

se kouří nebo

je velmi horký.

Matrice je

ucpaná.

Vyčistěte matrici

a válce. Vylepšete

směs pelet a použij-

te škrob jako pojivo.

Snižte množství

plněného materiálu.

Přístroj vyrábí

příliš málo

pelet.

Složení směsi

na pelety je

nesprávné.

Vylepšete směs pe-

let a použijte škrob

jako pojivo.

Hřídel je

ohnutá nebo

prasklá.

Šrouby držící

hřídel jsou

příliš utažené.

Vyměňte poško-

zenou hřídel za

novou.

Matrice a/

nebo válce

jsou opotře-

bované.

Pokud je mezera

mezi matricí a válci

na jedné straně

menší než 4 mm,

je třeba matrici

vyměnit. Životnost

matrice je cca 300

provozních hodin

- poté je nutné ji

vyměnit.

Válec je za-

seknutý nebo

zablokovaný a

vydává zvuky.

Ložisko nebo

ložisko na

válcích je

poškozené

(nedosta-

tečná údržba

ložisek).

Vyměňte ložiska za

nová. Před montáží

je namažte mazi-

vem na ložiska.

05.05.2022

3. CONDITIONS D’UTILISATION

La machine est conçue pour la production de granulés et

de pellets à partir de matières organiques, par exemple de

la sciure de bois, du papier, de la paille, etc..

L’utilisateur porte l’entière responsabilité pour

l’ensemble des dommages attribuables à un usage

inapproprié.

3.1. DESCRIPTION DE L‘APPAREIL

WIE

2500

1. Trou de décharge

2. Poignée d‘attelage de tracteur

3. Arbre d‘entraînement PTO

4. Trou pour la poignée d‘attelage de tracteur

5. Cadre

6. Transmission

7. Goulotte

8. Boîtier supérieur

3.1. PRÉPARATION À L‘UTILISATION

CHOIX DE L’EMPLACEMENT DE L’APPAREIL

La température ambiante ne doit pas dépasser 40°C et le

taux d‘humidité relative ne doit pas être de plus de 85%.

Positionnez l’appareil de sorte qu’une bonne circulation

d’air soit assurée. Vériez qu’un espace d‘au moins 10 cm

est libre de chaque côté de l’appareil. Tenez l’appareil à

l’écart des surfaces chaudes. Utilisé toujours l’appareil sur

une surface plane, stable, propre, ininammable et sèche,

hors de portée des enfants et des personnes présentant des

capacités physiques, sensorielles ou mentales diminuées.

MONTAGE DE L’APPAREIL

Après avoir déballé l‘appareil, procédez comme suit :

• installez le let dans le trou de débouchage, puis le

mettre sur le boitier de la machine et le visser.

• vissez la goulotte,

• vissez une extrémité de l‘arbre de transmission à la

machine comme indiqué sur le dessin ci-dessous.

WIE

3000

y) Avant la première utilisation, une matrice neuve

doit être polie et nettoyée par meulage comme

décrit dans le mode d‘emploi. Si la matrice n‘est

pas rectiée, les granulés produits seront de piètre

qualité.

CONNEXION DE LA MACHINE AU TRACTEUR

• Dans les trous (4) insérez les attelages comme

indiqué sur le dessin ci-dessous.

ATTENTION ! Bien que l‘appareil ait été conçu en

accordant une attention spéciale à la sécurité et qu‘il

comporte des dispositifs de protection, ainsi que des

caractéristiques de sécurité supplémentaires, il n’est

pas possible d’exclure entièrement tout risque de

blessure lors de son utilisation. Nous recommandons

de faire preuve de prudence et de bon sens lorsque

vous utilisez l’appareil.

3.2. UTILISATION DE L‘APPAREIL

2. Avant de démarrer la machine, il est nécessaire de :

• vériez que les boulons et les écrous sont serrés,

• lubriez les roulements selon les instructions du

point 3.4.

• lubriez les roulements selon les instructions du

point 3.4.

• lors de la première utilisation d‘une nouvelle

matrice, celle-ci doit être rectiée conformément aux

instructions du point 3.4.

3. Démarrez le tracteur avec l‘arbre de transmission

de la machine attaché. La matrice commencera à

tourner.

4. Placez le conteneur pour les granulés sous la

goulotte.

5. Livrez le mélange à la goulotte. Augmentez

progressivement la quantité de la matière livrée, an

d‘éviter le colmatage de la matrice ou la surcharge de

la machine. En mettre trop à la fois peut provoquer le

colmatage de la matrice.

Attention :

• si la matière première est trop sèche, elle ne sera pas

correctement pressée,

• si la matière première est trop humide, les granulés

seront de mauvaise qualité,

• la longueur maximale de la matière première doit

être d‘environ 5 mm, une matière plus longue

peut obstruer la machine et réduire son ecacité.

La matière première trop grosse doit être brisée /

coupée en plus petits morceaux.

6. Peu de temps après, les granulés tomberont dans le

conteneur sous la goulotte, qui n‘atteindra sa dureté

et sa consistance nales qu‘après refroidissement.

7. Procédez de la même manière jusqu‘à ce que le

mélange soit complètement transformé.

8. Une fois le travail terminé, éteignez l‘appareil avec

le bouton OFF et débranchez-le de l‘alimentation

électrique.

ATTENTION ! : Ne pas arrêter la machine pendant le

pressage des pellets, sinon la machine se bouchera.

Mélangez tous les ingrédients dans un seau jusqu‘à

obtenir une pâte lisse comme sur la photo ci-

dessous.

9. Nettoyez l‘appareil an qu‘il ne reste pas de résidus

de pellets sur les rouleaux et dans la matrice.

3.3. NETTOYAGE ET ENTRETIEN

Avant chaque nettoyage, réglage, remplacement

d‘accessoires, ainsi que lorsque la machine n‘est pas

utilisée, arrêtez l‘entraînement en arrêtant le tracteur.

Déconnectez ensuite l‘arbre de transmission du tracteur

pour éviter un démarrage accidentel.

a) Pour nettoyer les diérentes surfaces, n‘utilisez que

des produits sans agents corrosifs.

b) Conservez l‘appareil dans un endroit propre, frais et

sec, à l‘abri de l‘humidité et des rayons directs du

soleil.

• Utilisez les attelages et la poignée (2) pour xer la

machine.

• Connectez l‘autre extrémité de l‘arbre de

transmission au tracteur.

05.05.2022

1. Préparation des granulés

Nous recommandons la colle suivante avec le numéro

d‘article 10530000.

Description : amidon de blé modié de qualité alimentaire

Forme : poudre

Couleur : blanc à crème clair

Odeur et goût : typique de l‘amidon de blé

Paramètre :

• Humidité, pas plus de 11,0%

• pH 5,5 - 7,5

• Viscosité > 3000 mPas

• Solubilité à froid Oui

Domaine d‘application : Le produit est un excellent adhésif

utilisé dans la fabrication de divers produits, notamment

des briquettes de charbon de bois et de houille, les pellets

de sciure, de paille ou de déchets ottants. Recommandé

pour la production d‘aliments pour tous les animaux.

L‘utilisation de cette colle ne nécessite qu‘un mélange avec

la matière première et une légère humidication (dans le

cas de produits secs). La masse ainsi obtenue est introduite

dans la presse à briquettes. Une fois que la briquette/

le granulé a été formé, il doit passer par un processus de

séchage.

Dosage recommandé :

• Farine de charbon de bois 5 – 7%

• Farine de houille 1,5 – 5%

• Granulés de bois 0,5 – 2 %

• Granulés de paille 1,5 – 5%

REMARQUE : Scannez le QR code ci-dessous pour

voir les vidéos de préparation et de mise en service

de la machine.

WIE

2500 WIE

3000

Emballage : sacs papier multicouches aérés par let de 20

kg (palette 660 kg) ou sacs big bag

de 800 kg chacun.

Stockage : dans des locaux secs et fermés.

Durée de conservation : 12 mois à compter de la date de

fabrication.

ATTENTION : Ne laissez pas la machine sans surveillance

tant qu‘elle n‘a pas complètement refroidi!

CHANGEMENT / DÉMONTAGE DE LA MATRICE

Pour remplacer/démonter la matrice, suivez les étapes

suivantes :

• Arrêtez le tracteur pour arrêter l‘arbre de transmission

de la machine. Débranchez l‘arbre de transmission

du tracteur.

• Dévissez le trou de décharge et la retirez du boîtier

de l‘appareil.

• Retirez les vis de réglage de pression entre matrice

et rouleaux et les vis de xation du carter supérieur.

Enlevez les rouleaux.

• Retirez le verrou de l‘écrou de xation.

• Dévissez l‘écrou de xation avec la clé fournie.

• Après avoir retiré l‘écrou de xation, les trous de

xation de la poignée seront visibles. Pour retirer

la matrice, vissez d‘abord la poignée à l‘aide des vis

marquées 1 et 2 sur le dessin. Puis vissez lentement

la vis n°3, la matrice commencera à monter

légèrement.

ATTENTION ! : Les vis doivent être serrées de la même

façon. Sinon, un des rouleaux ne tournera pas. Serrez

les vis soigneusement et uniformément. Si elles sont

trop serrées, l‘un des rouleaux peut caler et/ou l‘arbre

de transmission peut se déformer. De plus, la pression

du rouleau ne doit pas être augmentée en serrant les vis

lorsque la matrice est bouchée.

LUBRIFICATION DES ROULEAUX ET DE LA MATRICE

ATTENTION ! : Les rouleaux et la matrice doivent être

lubriés avec de la graisse pour roulements après 8 heures

de fonctionnement de l‘appareil.

Enfoncez la graisse avec le pistolet graisseur fourni avec

le kit. Placez l‘extrémité du pistolet graisseur dans le trou

d‘injection de graisse comme indiqué sur le dessin ci-

dessous.

An de lubrier les roulements à rouleaux, ils doivent

d‘abord être démontés de l‘appareil. Pour ce faire, vous

devez :

• Dévissez et retirez le trou de débouchage et le

boitier supérieur.

• Enlevez les rouleaux.

• Lubriez avec un pistolet graisseur.

• Retirez la matrice. Ensuite, selon les besoins,

nettoyez-la ou remplacez-la par une matrice neuve.

• Lors du remontage de la matrice et du montage de

l‘appareil, procédez de la même manière que pour

le démontage.

RÉGLAGE DES ROULEAUX

La distance entre les rouleaux et la matrice doit être

comprise entre 0,1 et 0,3 mm. La matrice doit pouvoir

tourner librement sous les rouleaux.

Le réglage s‘eectue au moyen des boulons repérés sur le

dessin ci-dessous.

05.05.2022

• 5 kg de sable n (Facultatif),

• 1,5 l d‘huile végétale, usée ou sale,

b) Mélangez tous les ingrédients dans un seau jusqu‘à

obtenir une mixture semblable à celle sur la photo

ci-dessous.

c) Faites passer le mélange de 80 à 90 fois dans la

matrice, jusqu‘à ce que les granulés qui sortent de la

goulotte satisfassent vos exigences de qualité.

c) Il est interdit d’asperger l‘appareil d‘eau ou de

l‘immerger dans l‘eau.

d) Évitez que de l’eau ne pénètre à l’intérieur de

l’appareil par l’intermédiaire des orices de

ventilation du boîtier.

e) Nettoyez les orices de ventilation à l‘aide d‘un

pinceau et d‘air comprimé.

f) Contrôlez régulièrement l‘appareil pour vous assurer

qu‘il fonctionne correctement et ne présente aucun

dommage.

g) N’utilisez aucun objet présentant des arêtes

tranchantes, ni objet métallique (tels qu’une brosse

ou une spatule en métal) pour le nettoyage car ils

pourraient endommager la surface de l’appareil.

h) Ne nettoyez pas l’appareil pas avec des substances

acides. L’équipement médical, les solvants, les

carburants, les huiles et les produits chimiques

peuvent endommager l’appareil.

i) Lubriez régulièrement l‘appareil selon les

instructions.

PONÇAGE DE LA NOUVELLE MATRICE

IMPORTANT! La matrice est une pièce d‘usure.

Leur durée de vie est d‘environ 300 heures de

travail ou 30 jours (pour une utilisation quotidienne

d‘environ 6 heures). Les pièces d‘usure ne sont pas

remboursables. Une fois que l‘usure atteint 4 mm

d‘un côté de la matrice remplacez-la par une neuve.

Avant la première utilisation, une nouvelle matrice doit être

polie et nettoyée en suivant le processus décrit ci-dessous :

a) Préparez :

• 5 kg de farine ou de sciure de bois,

ATTENZIONE! Pericolo di lesione alle mani!

ATTENZIONE! Supercie calda. Pericolo di

ustione!

A lavoro terminato scollegare sempre la

macchina dalla fonte di alimentazione.

È vietato indossare abiti larghi che potrebbero

impigliarsi nelle parti in movimento della

macchina. Indossare abiti attillati.

È vietato indossare guanti utilizzando la

macchina.

DATI TECNICI

Parametri - Descrizione Parametri - Valore

Nome del prodotto

MACCHINA

PELLETTATRICE

Modello

WIE-

PM-2500

WIE-

PM-3000

Potenza nominale [hp] 8-12 15-28

Velocità dell'albero di

trasmissione [giri/min]

540

Diametro trala [mm] 150 230

Diametro fori trala

[mm]

2,5÷10

Produzione oraria con

segatura di legno [kg/h]

50-90 130-180

Produzione oraria di

mangime [kg/h]

90-120 300-400

Dimensioni [Larghezza x

Profondità x Altezza; mm]

880x636x110

Peso [kg] 66,5 150

Tipo di olio (liquido)

Trasmissione SAE 80W90

API GL4

Il termine „apparecchio“ o „prodotto“ nelle avvertenze

e descrizioni contenute nel manuale si riferisce alla/al

MACCHINA PELLETTATRICE.

2.1. SICUREZZA ELETTRICA

a) Mantenere il posto di lavoro pulito e ben illuminato.

Il disordine o una scarsa illuminazione possono

portare a incidenti. Essere sempre prudenti,

osservare che cosa si sta facendo e utilizzare il buon

senso quando si adopera il dispositivo.

b) In presenza di un danno o un difetto, il dispositivo

deve subito essere spento e bisogna avvisare una

persona autorizzata.

c) Se non si è sicuri del corretto funzionamento del

dispositivo, rivolgersi al servizio assistenza del

fornitore.

d) Le riparazioni devono essere eseguite esclusivamente

dal servizio assistenza del produttore. Non eseguire

le riparazioni da soli!

e) I bambini e le persone non autorizzate non devono

essere presenti sul posto di lavoro. (La disattenzione

può causare la perdita del controllo sul dispositivo).

f) Utilizzare il dispositivo in una zona ben ventilata.

g) Durante il funzionamento il dispositivo produce

rumore e polvere. Le persone devono essere protette

da possibili danni.

h) Controllare regolarmente lo stato delle etichette

informative di sicurezza. Se le etichette non sono ben

leggibili, devono essere sostituite.

i) Conservare le istruzioni d‘uso per uso futuro. Nel

caso in cui il dispositivo venisse adato a terzi,

consegnare anche queste istruzioni.

j) Tenere gli elementi di imballaggio e le piccole parti

di assemblaggio fuori dalla portata dei bambini.

k) Tenere il dispositivo fuori dalla portata dei bambini e

degli animali.

l) Durante l’impiego del dispositivo in contemporanea

con altri dispositivi, è consigliabile rispettare le altre

istruzioni d’uso.

1. DESCRIZIONE GENERALE

Queste istruzioni sono intese come ausilio per un uso

sicuro e adabile. Il prodotto è stato rigorosamente

progettato e realizzato secondo le direttive tecniche e

l‘utilizzo delle tecnologie e componenti più moderne e

seguendo gli standard di qualità più elevati.

Per un funzionamento duraturo e adabile del dispositivo

assicurarsi di maneggiarlo e curarne la manutenzione

secondo le disposizioni presentate in questo manuale.

I dati e le speciche tecniche indicati in questo manuale

sono attuali. Il fornitore si riserva il diritto di apportare

delle migliorie nel contesto del miglioramento dei

propri prodotti. L‘apparecchiatura è stata progettata e

realizzata tenendo in considerazione il progresso tecnico

e la riduzione di rumore, in maniera tale da mantenere al

minimo i possibili rischi derivanti dalle emissioni di rumore.

PRIMA DELLA MESSA IN FUNZIONE È NECESSARIO

AVER LETTO E COMPRESO LE ISTRUZIONI D‘USO

SPIEGAZIONE DEI SIMBOLI

Il prodotto soddisfa le attuali norme di

sicurezza.

Leggere attentamente le istruzioni.

Prodotto riciclabile.

ATTENZIONE o AVVERTENZA! o NOTA!

per richiamare l'attenzione su determinate

circostanze (indicazioni generali di avvertenza).

Indossare una protezione per l'udito.

Indossare una protezione per gli occhi.

ATTENZIONE! Pericolo di forti rumori!

ATTENZIONE! Pericolo di risucchio!

Il manuale originale è stato scritto in tedesco. Le versioni in

altre lingue sono traduzioni dalla lingua tedesca.

AVVERTENZA! Le immagini contenute in questo

manuale sono puramente indicative e potrebbero

dierire dal prodotto.

2. SICUREZZA NELL‘IMPIEGO

ATTENZIONE! Leggere le istruzioni d‘uso e di

sicurezza. Non prestare attenzione alle avvertenze e

alle istruzioni può condurre a shock elettrici, incendi,

gravi lesioni o addirittura al decesso.

ISTRUZIONI PER L’USO

VIDANGE

Changez l‘huile après les 60 premières heures de

fonctionnement. Pour ce faire, vous devez :

• Pour vider l‘ancien réservoir d‘huile, placez un

réservoir d‘huile usagée sous la machine et dévissez

la vis repérée « b » sur le dessin ci-dessous. Attendez

que l‘huile s‘écoule. Serrez la vis « b ».

ATTENTION : L‘huile usagée doit être éliminée

conformément aux réglementations locales.

• Pour verser de l‘huile fraîche dans le carter, dévissez

le bouchon de remplissage d‘huile repéré « a » sur

la gure ci-dessous. Versez de l‘huile puis fermez le

bouchon de remplissage.

WIE-PM-2500

WIE-PM-3000

PIÈCES DE RECHANGE

• 10280152, 10280158 - Liant 2,5 mm

• 10280153, 10280159 - Liant 3 mm

• 10280154, 10280160 - Liant 4 mm

• 10280155, 10280161 - Liant 6 mm

• 10280156, 10280162 - Liant 8 mm

• 10280156, 10280163 - Presse-rouleau

• 10530000 - colle pour pellets

PROBLÈME

Problém Možná

příčina

Řešení

Les matrices/

rouleaux col-

lent ou sont

bouchés.

Le mélange

de granulés

est inadéqu-

at ou la

matrice ne

correspond

pas au

mélange.

Éteignez la machine

et nettoyez la ma-

trice/les rouleaux. Si

nécessaire, préparez

un nouveau mélange

comme décrit dans ce

guide (voir 10530000).

Alternativement,

réduisez la quantité de

mélange de granulés

ou utilisez une matrice

appropriée.

La machine

ne produit

pas de

pellets.

Ça sent le

brûlé. L'appa-

reil fume ou

devient très

chaud.

La matrice

est bouchée.

Nettoyez la matrice et

les rouleaux. Amélio-

rez le mélange de

granulés et utilisez de

l'amidon comme liant.

Réduisez la quantité

de matériau rempli.

La machine

ne produit

pas assez de

pellets.

La compo-

sition du

mélange de

granulés est

incorrecte.

Améliorez le mélange

de granulés et utilisez

de l'amidon comme

liant.

L'arbre de

transmission

est tordu ou

ssuré.

Les vis qui

maintien-

nent l'arbre

sont trop

serrées.

Remplacez l'arbre

endommagé par un

neuf.

La matrice

et/ou les

rouleaux

sont usés.

Si l’écart entre la

matrice et les rouleaux

est inférieur à 4 mm

d’un côté la matrice

doit être remplacée.

La durée de vie de la

matrice est d’environ

300 heures de fonc-

tionnement - après

cela, elle doit être

remplacée.

Le rouleau

est coincé ou

bloqué et fait

du bruit.

Le roule-

ment ou le

palier sur les

rouleaux est

endommagé

(manque

d'entretien

des roule-

ments).

Remplacez les roule-

ments par des neufs.

Lubriez-les avec

de la graisse pour

roulements avant le

montage.

05.05.2022

e) Tenere il dispositivo fuori dalla portata dei bambini.

f) La riparazione e la manutenzione dell‘attrezzatura

devono essere eseguite esclusivamente da personale

specializzato qualicato e con pezzi di ricambio

originali. Ciò garantisce la sicurezza durante l‘uso.

g) Per garantire l‘integrità di funzionamento

dell‘apparecchio, i coperchi o le viti installati in

fabbrica non devono essere rimossi.

h) Quando si trasporta e si sposta l‘apparecchiatura

dal luogo di deposito al luogo di utilizzo, i requisiti

di sicurezza e di igiene per la movimentazione

manuale devono essere rispettati per il paese in cui

l‘apparecchiatura viene utilizzata.

i) Evitare situazioni in cui l‘unità si arresta a causa di un

carico eccessivo durante il funzionamento. Ciò può

causare il surriscaldamento dei componenti e quindi

danni al dispositivo.

j) Non toccare parti mobili o accessori senza aver

scollegato il dispositivo dall‘alimentazione.

k) È vietato spostare o ruotare il dispositivo durante il

funzionamento.

l) Non lasciare il dispositivo incustodito mentre è in

uso.

m) Non lasciare il dispositivo incustodito mentre è in

uso. Dopo aver spento il dispositivo, non lasciarlo

incustodito nché non si è rareddato. C‘è il rischio

di incendio!

n) Questo apparecchio non è un giocattolo! La pulizia

e la manutenzione non devono essere eseguite da

bambini a meno che non siano sotto la supervisione

di un adulto.

o) È vietato intervenire sulla costruzione del dispositivo

per modicare i suoi parametri o la sua costruzione.

p) Tenere dispositivi lontano da fonti di fuoco e calore.

q) Non sovraccaricare il dispositivo.

r) Le aperture di ventilazione non devono essere

coperte!

s) Non utilizzare la macchina a temperature inferiori ai

10°C.

t) Non utilizzare la macchina con la trala otturata.

u) Controllare regolarmente il livello dell’olio e la

lubricazione dei rulli e della trala.

v) Avvertenza: Prestare particolare attenzione in

prossimità dell’albero motore in movimento –

pericolo di morte.

w) Mantenere una distanza di sicurezza dall’albero

motore in movimento.

x) Utilizzare la macchina esclusivamente dopo aver

vericato che:

• tutti i ripari del sistema di trasmissione, i ripari

del trattore e degli accessori siano ecienti e

correttamente montati.

• il sistema di trasmissione (albero TPO) sia

saldamente ssato ad ambedue le estremità.

• i ripari del sistema di trasmissione girino

liberamente.

y) Prima dell‘ utilizzo un nuovo stampo deve essere

lucidato e pulito mediante macinazione come

descritto nelle istruzioni. La mancata macinazione

dello stampo causa pellet di scarsa qualità.

2.2. SICUREZZA PERSONALE

a) Non è consentito l‘uso del dispositivo in uno stato

di aaticamento, malattia, sotto l‘inuenza di alcol,

droghe o farmaci, se questi limitano la capacità di

utilizzare il dispositivo.

b) Il dispositivo deve essere utilizzato solo da personale

adeguatamente istruito, sicamente in grado di

utilizzare il dispositivo e in buona salute, che abbia

letto questo manuale e conosca le normative sulla

sicurezza sul posto di lavoro.

c) Questa macchina non è adatta per essere utilizzata

da persone, bambini compresi, con ridotte capacità

siche, sensoriali o mentali, così come da privi di

adeguata esperienza e/o conoscenze. Si fa eccezione

per coloro i quali siano sorvegliati da un responsabile

qualicato che si prenda carico della loro sicurezza e

abbia ricevuto istruzioni dettagliate al riguardo.

d) Prestare attenzione e usare il buon senso quando si

utilizza il dispositivo. Un momento di disattenzione

durante il lavoro può causare gravi lesioni.

e) Utilizzare dispositivi di protezione individuale

adeguati quando si utilizza il dispositivo,

conformemente alle speciche indicate nella

spiegazione dei simboli al punto 1. L‘uso di dispositivi

di protezione individuale adeguati e certicati riduce

il rischio di lesioni.

f) Non indossare indumenti larghi o gioielli. Tenere

capelli, indumenti e guanti lontano da parti in

movimento. Vestiti sciolti, gioielli o capelli lunghi

possono impigliarsi nelle parti in movimento.

g) Rimuovere tutti gli strumenti di regolazione o chiavi

prima di accendere il dispositivo. Gli oggetti che

rimangono nelle parti rotanti possono condurre a

danni e lesioni.

h) Questo dispositivo non è un giocattolo. I bambini

devono essere sorvegliati anché non giochino con

il prodotto.

i) Non mettere mani o oggetti nel dispositivo in

movimento!

2.3. USO SICURO DEL DISPOSITIVO

a) Non far surriscaldare il dispositivo. Utilizzare

strumenti appropriati. Dispositivi scelti correttamente

e un attento utilizzo degli stessi portano a risultati

migliori.

b) Scollegare l‘unità dall‘alimentazione prima di iniziare

l‘impostazione, la pulizia e la manutenzione. Tale

misura preventiva riduce il rischio di attivazione

accidentale del dispositivo.

c) Gli strumenti inutilizzati devono essere tenuti fuori

dalla portata dei bambini e delle persone che non

hanno familiarità con il dispositivo e le istruzioni

d’uso. Nelle mani di persone inesperte, questo

dispositivo può rappresentare un pericolo.

d) Mantenere il dispositivo in perfette condizioni.

Prima di ogni utilizzo, vericare che non vi siano

danni generali o danni alle parti mobili (frattura

di parti e componenti o altre condizioni che

potrebbero compromettere il funzionamento sicuro

del prodotto). In caso di danni, l‘unità deve essere

riparata prima dell‘uso.

RICORDATI! Proteggere i bambini e gli estranei

mentre l’apparecchio è in funzione.

ATENCIÓN! Aunque en la fabricación de

este aparato se ha prestado gran importancia

a la seguridad, dispone de ciertos mecanismos de

protección extras. A pesar del uso de elementos de

seguridad adicionales, existe el riesgo de lesiones

durante el funcionamiento, por lo que se recomienda

proceder con precaución y sentido común.

3. CONDIZIONI D‘USO

La macchina è progettata per produrre granulati e pellet da

biomasse, come segatura di legno, carta, paglia, ecc.

L‘operatore è responsabile di tutti i danni derivanti da

un uso improprio.

3.1. DESCRIZIONE DEL DISPOSITIVO

WIE

2500

1. Tramoggia di carico

2. Terzo punto di attacco al trattore

3. Albero motore PTO

4. Foro per attacco al trattore

5. Telaio

6. Cambio

7. Canale di scarico

8. Involucro superiore

WIE

3000

COLLEGAMENTO DELLA MACCHINA AL TRATTORE

• Inserire gli attacchi nei fori (4) come indicato nella

gura sottostante.

3.1. PREPARAZIONE AL FUNZIONAMENTO

POSIZIONAMENTO DEL DISPOSITIVO

La temperatura ambiente non deve superare i 40°C e

l‘umidità relativa non deve superare l‘85%. Posizionare

l‘apparecchio in modo da garantire una buona circolazione

dell‘aria. Garantire una distanza di almeno 10 cm tra il

dispositivo e altri apparecchi o strutture circostanti. Tenere

il dispositivo lontano da fonti di calore. Il dispositivo va

sempre utilizzato su una supercie piana, stabile, pulita,

ignifuga e asciutta, lontano dalla portata dei bambini e di

persone con capacità psichiche, sensoriali e mentali ridotte.

Montaggio del dispositivo

Dopo il disimballaggio della macchina:

• ssare la griglia di protezione nella tramoggia,

quindi inserire la tramoggia nell’involucro della

macchina e avvitarla.

• avvitare il canale di scarico.

• avvitare l’estremità dell’albero motore alla macchina

come indicato nella gura sottostante.

05.05.2022

3.2. LAVORARE CON IL DISPOSITIVO

2. Prima di avviare la macchina:

• controllare se tutte le viti e tutti i bulloni siano serrati.

• lubricare i cuscinetti come indicato nel p. 3.4.

• regolare la pressione dei rulli come indicato nel p.

3.4.

• nel caso del primo utilizzo della trala nuova,

levigarla come indicato nel p. 3.4.

3. Avviare il trattore a cui è ssato l’albero motore della

macchina. La trala inizia a girare.

4. Collocare un recipiente sotto il canale di scarico.

5. Inserire il materiale nella tramoggia. Aumentare

gradualmente la quantità del materiale introdotto

per evitare di otturare la trala e sovraccaricare la

macchina. L’introduzione della quantità eccessiva di

materiale potrebbe otturare la trala.

Attenzione:

• se il materiale è troppo secco, non verrà

correttamente pressato,

• se il materiale è troppo umido, il pellet prodotto sarà

di bassa qualità.

• la lunghezza massima del materiale è di circa 5mm.

Il materiale più lungo potrebbe otturare la macchina

e ridurre le sue prestazioni. Tagliare/sminuzzare il

materiale più lungo in piccoli pezzi.

6. Dopo poco tempo dal canale di scarico fuoriesce

il pellet che raggiunge la durezza e la consistenza

nale dopo il rareddamento.

7. Procedere nello stesso modo no a pellettizzare

tutta la biomassa.

8. A lavoro terminato spegnere la macchina mediante il

pulsante OFF e scollegarla dall’alimentazione.

ATTENZIONE: Non fermare mai la macchina durante

la pressatura del pellet per non otturarla.

ATTENZIONE: non lasciare la macchina incustodita

nché non si è completamente rareddata!

9. Pulire la macchina in modo che i resti del pellet non

rimangano sui rulli nè nella trala.

3.3. PULIZIA E MANUTENZIONE

Prima di ogni operazione di pulizia, regolazione,

sostituzione di accessori e anche quando la macchina

non viene utilizzata, arrestare il sistema di trasmissione

fermando il trattore. In seguito scollegare l’albero motore

dal trattore per impedire avvii accidentali.

a) Per pulire la supercie utilizzare solo detergenti

senza ingredienti corrosivi.

b) Tenere l‘apparecchio in un luogo asciutto, fresco,

protetto dall‘umidità e dalla luce diretta del sole.

c) È vietato spruzzare il dispositivo con un getto

d‘acqua o immergere il dispositivo in acqua.

d) Evitare che l‘acqua entri nell‘alloggiamento

attraverso le aperture di ventilazione.

e) Le aperture di ventilazione devono essere pulite con

una spazzola e aria compressa.

f) Eettuare controlli regolari del dispositivo per

mantenerlo eciente e privo di danni.

g) Non utilizzare oggetti appuntiti o / e metallici (come

una spazzola o una spatola metallica) per la pulizia,

poiché potrebbero danneggiare la supercie del

materiale con cui è fatto il dispositivo.

h) Non pulire il dispositivo con sostanze acide.

Attrezzature mediche, diluente per vernici,

carburante, olio o altre sostanze chimiche possono

danneggiare l‘unità.

• 5kg di sabbia ne (opzionale),

• 1,5 l di olio vegetale, usato o sporco

b) Mescolare tutti gli ingredienti in un secchio no ad

ottenere un composto come nella foto sotto.

• Fissare la macchina mediante gli attacchi e il terzo

punto di attacco (2).

• Collegare l’altra estremità dell’albero motore al

trattore.

c) Pressare la miscela da 80 a 90 volte attraverso lo

stampo, no a quando i granuli che escono dal

condotto soddisfano i requisiti di qualità.

SOSTITUZIONE/SMONTAGGIO DELLA TRAFILA

Per sostituire/smontare la trala procedere nel seguente

modo:

• Fermare il trattore per arrestare l’albero motore della

macchina. Scollegare l’albero motore dal trattore.

• Svitare la tramoggia e rimuoverla dall’involucro della

macchina.

• Svitare le viti di regolazione della pressione dei rulli

contro la trala e le viti di ssaggio dell’involucro

superiore. Rimuovere i rulli.

• Rimuovere il blocco del dado di ssaggio.

1. Preparazione dei granuli

Consigliamo il seguente legante con codice articolo

10530000.

Descrizione: amido di frumento modicato alimentare

Forma: polvere sciolta

Colore : da bianco a crema chiaro

Odore e sapore: tipico dell‘amido di frumento

Parametro:

• Umidità, non superiore a, in % 11,0

• pH 5,5 - 7,5

• Viscosità > 3000 mPas

• Solubilità a freddo Sì

Campo di applicazione: il prodotto è un ottimo collante

utilizzato nella fabbricazione di Vengono utilizzati vari

prodotti, tra cui bricchetti di carbone e carbon fossile, Pellet

di segatura, paglia o relitti. Consigliato per la produzione

di mangimi per tutti gli animali. - L‘uso di questo legante

richiede solo la miscelazione con la materia prima e luce

Idratare (nel caso di prodotti secchi). La massa così prodotta

viene immessa nella bricchettatrice dato. Dopo che il

bricchetto/pellet si è formato, deve passare attraverso un

processo di essiccazione.

Dosaggio consigliato:

• Farina di carbone 5 – 7%

• Polvere di carbone 1,5 – 5%

• Pellet di legno 0,5 – 2%

• Pellet di paglia 1,5 – 5%

Imballo: sacchi multistrato in carta ventilata da 20 kg netti

(pallet 660 kg) o sacchi big bag 800 kg ciascuno.

Stoccaggio: in locali asciutti e chiusi.

Scadenza: 12 mesi dalla data di produzione.

NOTA: Scansionare il codice QR di seguito per

visualizzare i video di preparazione e messa in

servizio della macchina.

WIE

2500 WIE

3000

i) Lubricare regolarmente la macchina secondo le

istruzioni.

PER LUCIDARE LA TRAFILA NUOVA

IMPORTANTE: Lo stampo è una parte soggetta ad

usura. La loro durata è di circa 300 ore lavorative o 30

giorni (con un uso quotidiano di circa 6 ore). Le parti

soggette ad usura non sono restituibili. Una volta che

l‘usura raggiunge i 4 mm su un lato dello stampo

sostituirlo con uno nuovo.

Prima del primo utilizzo, lucidare e pulire la trala nuova

come indicato in seguito:

a) Preparare:

• 5 kg di farina o segatura,

05.05.2022

ATTENZIONE!: Le viti devono essere egualmente serrate,

altrimenti uno dei rulli non girerà. Stringere le viti con

cura e in modo uniforme. Se vengono serrati troppo,

uno dei rulli potrebbe bloccarsi e/o l‘albero potrebbe

deformarsi. Inoltre la pressione del rullo non deve essere

aumentata serrando le viti quando lo stampo è intasato.

LUBRIFICAZIONE DEI RULLI E DELLA TRAFILA

NOTA: Lubricare i rulli e la trala con il grasso per

cuscinetti dopo ogni 8h di funzionamento della macchina.

Introdurre il grasso mediante l’ingrassatore in dotazione.

Inserire la punta dell’ingrassatore nel foro di ingresso del

grasso come indicato nella gura sottostante.

Per lubricare i cuscinetti dei rulli, rimuoverli dalla macchina

nel seguente modo:

• Svitare e rimuovere la tramoggia e l’involucro

superiore.

• Rimuovere i rulli.

• Lubricare i rulli utilizzando l’ingrassatore.

CAMBIO DELL’OLIO

Dopo le prime 60 ore di funzionamento della macchina

cambiare l’olio nel seguente modo:

• Collocare un recipiente per l’olio usurato sotto

la macchina e svitare la vite contrassegnata con

„b” nella gura sottostante. Attendere che l’olio

fuoriesca dal serbatoio. Serrare la vite „b”.

ATTENZIONE: Smaltire l’olio usurato secondo le

normative locali in vigore.

• Per versare l’olio nuovo, svitare il tappo del serbatoio

dell’olio contrassegnato con „a” nella gura

sottostante. Versare l’olio e chiudere il tappo del

serbatoio.

• Estrarre la trala. Se necessario, pulirla o sostituirla

con una nuova.

• Per rimontare la trala e assemblare la macchina

eettuare le operazioni di smontaggio in ordine

inverso.

REGOLAZIONE DEI RULLI

La distanza tra i rulli e la trala deve essere compresa tra

0.1 -0.3 mm. La trala deve girare liberamente sotto i rulli.

La regolazione viene eseguita mediante le viti indicate nella

gura sottostante.

WIE-PM-3000

• Svitare il dado di ssaggio con l’apposita chiave in

dotazione.

• Dopo aver rimosso il dado di ssaggio si vedono i fori

per ssare l’estrattore. Per estrarre la trala, avvitare

prima l’estrattore mediante le viti contrassegnate in

gura con 1 e 2. In seguito avvitare lentamente la

vite n. 3, la trala inizierà a sollevarsi.

WIE-PM-2500

PEZZI DI RICAMBIO

• 10280152, 10280158 - Legante 2,5 mm

• 10280153, 10280159 - Legante 3 mm

• 10280154, 10280160 - Legante 4 mm

• 10280155, 10280161 - Legante 6 mm

• 10280156, 10280162 - Legante 8 mm

• 10280156, 10280163 - Rullo a pressione

• 10530000 - colla per pellet

problema causa

possibile

soluzione

Gli stampi/rulli

sono incollati o

intasati.

La miscela

di pellet è

sbagliata o

la trala non

corrisponde

alla miscela.

Spegnere la

macchina e pulire

la liera/rulli. Se

necessario, rimesco-

lare come descritto

in questa guida

(vedi 10530000).

In alternativa,

ridurre la quantità

di miscela di pellet

o utilizzare uno

stampo adatto.

La macchina

non produce

pellet.

C'è odore di

bruciato. Il

dispositivo

fuma o diventa

molto caldo.

La matrice è

intasata.

Pulisci la matrice e

i rulli. Migliora la

miscela di pellet e

usa l'amido come

materiale legante.

Ridurre la quantità

di materiale inserito.

La macchina

produce

troppo poco

pellet.

La composi-

zione della

miscela di

pellet non è

corretta.

Migliora la miscela

di pellet e usa l'ami-

do come materiale

legante.

L'albero è

piegato o

incrinato.

Le viti che

tengono

l'albero sono

serrate ecces-

sivamente.

Sostituire l'albero

danneggiato con

uno nuovo.

La matrice

e/o i rulli

sono usurati.

Se lo spazio tra la

matrice e i rulli è

inferiore a 4 mm

su un lato lo

stampo deve essere

sostituito. La durata

dello stampo è di

circa 300 ore di

funzionamento,

dopodiché deve

essere sostituito.

Il rullo è

bloccato e fa

rumore.

Il cuscinetto

o il cuscinetto

sui rulli è

danneggiato

(mancata

manuten-

zione del

cuscinetto).

Sostituire i cuscinet-

ti con quelli nuovi.

Lubricare con

grasso per cusci-

netti prima del

montaggio.

PROBLEMA

05.05.2022

¡ATENCIÓN! ¡Advertencia de atrapamiento de

manos!

¡ATENCIÓN! ¡Advertencia de lesiones en manos!

ATENCIÓN!

Supercie caliente! ¡Peligro de

quemaduras!

Desconecte siempre el dispositivo de la fuente

de alimentación después de terminar el trabajo.

No lleve ropa suelta que pueda engancharse

en las partes móviles de la máquina. Use ropa

ajustada.

No utilice guantes al trabajar con el dispositivo.

DATOS TÉCNICOS

Parámetro - Descripción Parámetro - Valor

Nombre del producto PRENSA PARA PELLETS

Modelo

WIE-

PM-2500

WIE-

PM-3000

Potencia nominal [hp] 8-12 15-28

Velocidad de giro del eje

de transmisión [r.p.m.]

540

Diámetro de la matriz

[mm]

150 230

Diámetro de los oricios

de la matriz [mm]

2,5÷10

Rendimiento con serrín

[kg /h]

50-90 130-180

Rendimiento de

producción de piensos

[kg/h]

90-120 300-400

Dimensiones [Ancho

x Profundidad

x Altura; mm]

880x636x110

Peso [kg] 66,5 150

Tipo de aceite (líquido)

Transmisión SAE 80W90

API GL4

Conceptos como „aparato“ o „producto“ en las advertencias

y descripciones de este manual se reeren a PRENSA PARA

PELLETS.

2.1. SEGURIDAD ELÉCTRICA

a) Mantenga el lugar de trabajo limpio y bien iluminado.

El desorden o la mala iluminación pueden provocar

accidentes. Tenga cuidado, preste atención al trabajo

que está realizando y use el sentido común cuando

utilice el dispositivo.

b) En caso de avería o mal funcionamiento, apague el

aparato y contacte con el servicio técnico autorizado.

c) Si no está seguro de que la unidad funcione

correctamente, póngase en contacto con el servicio

técnico del fabricante.

d) Las reparaciones solo pueden ser realizadas por

el servicio técnico del fabricante. ¡No realice

reparaciones por su cuenta!

e) Se prohíbe la presencia de niños y personas no

autorizadas en el lugar de trabajo (la falta de

atención puede llevar a la pérdida de control del

equipo).

f) Utilice el equipo en un espacio bien ventilado.

g) Durante el funcionamiento la unidad produce polvo

y suciedad. Las terceras personas deben protegerse

contra los posibles efectos nocivos.

h) Compruebe regularmente el estado de las etiquetas

de información de seguridad. Si las pegatinas fueran

ilegibles, habrán de ser reemplazadas.

i) Conserve el manual de instrucciones para futuras

consultas. Este manual debe ser entregado a toda

persona que vaya a hacer uso del dispositivo.

j) Los elementos de embalaje y pequeñas piezas de

montaje deben mantenerse alejados del alcance de

los niños.

k) Mantenga el equipo alejado de niños y animales.

l) Al utilizar este equipo junto con otros, también

deben observarse otras instrucciones de uso.

1. DESCRIPCIÓN GENERAL

Este manual ha sido elaborado para favorecer un empleo

seguro y able. El producto ha sido estrictamente diseñado

y fabricado conforme a las especicaciones técnicas y para

ello se han utilizado las últimas tecnologías y componentes,

manteniendo los más altos estándares de calidad.

ANTES DE LA PUESTA EN FUNCIONAMIENTO,

LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y

ASEGÚRESE DE COMPRENDERLAS.

Para garantizar un funcionamiento duradero y able del

aparato, el manejo y mantenimiento deben llevarse a

cabo de acuerdo con las instrucciones de este manual. Los

datos técnicos y las especicaciones de este manual están

actualizados. El fabricante se reserva el derecho de realizar

modicaciones para mejorar la calidad. Teniendo en cuenta

los avances técnicos en materia de reducción del ruido, el

equipo ha sido diseñado y fabricado para mantener el

riesgo de emisiones sonoras al nivel más bajo posible.

EXPLICACIÓN DE LOS SÍMBOLOS

El producto cumple con las normas de

seguridad vigentes.

Respetar las instrucciones de uso.

Producto reciclable.

¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para

llamar la atención sobre ciertas circunstancias

(señal general de advertencia).

Utilizar protección para los oídos.

Utilizar protección para los ojos.

¡ATENCIÓN! ¡Advertencia de alto volumen

acústico!

El texto en alemán corresponde a la versión original. Los

textos en otras lenguas son traducciones del original en

alemán.

¡ADVERTENCIA! En este manual se incluyen fotos

ilustrativas que podrían no coincidir exactamente

con la apariencia real del dispositivo.

2. SEGURIDAD

¡ATENCIÓN! Lea todas las instrucciones e

indicaciones de seguridad. La inobservancia de

las advertencias e instrucciones al respecto puede

provocar descargas eléctricas, incendios, lesiones

graves e incluso la muerte.

MANUAL DE INSTRUCCIONES

d) Mantenga el aparato en perfecto estado

de funcionamiento. Antes de cada trabajo,

compruébelo en busca de daños generales o de

piezas móviles (fractura de piezas y componentes

u otras condiciones que puedan perjudicar el

funcionamiento seguro de la máquina). En caso de

daños, el aparato debe ser reparado antes de volver

a ponerse en funcionamiento.

e) Mantenga la unidad fuera del alcance de los niños.

f) La reparación y el mantenimiento de los equipos

solo pueden ser realizados por personal cualicado

y siempre empleando piezas de repuesto originales.

Esto garantiza la seguridad durante el uso.

g) A n de asegurar la integridad operativa del

dispositivo, no se deben retirar las cubiertas o los

tornillos instalados de fábrica.

h) Al transportar o trasladar el equipo desde su lugar

de almacenamiento hasta su lugar de utilización,

se observarán los requisitos de seguridad e higiene

para la manipulación manual en el país en que se

utilice el equipo.

i) Evite situaciones en las que el aparato haya

de trabajar en exceso. Esto podría ocasionar el

sobrecalentamiento de sus componentes y, con ello,

daños en el equipo.

j) No toque ninguna pieza o accesorio móvil a menos

que el aparato haya sido desconectado de la

corriente eléctrica.

k) Está prohibido mover, cambiar o girar el aparato

durante su funcionamiento.

l) No deje este equipo sin supervisión mientras esté en

funcionamiento.

m) No deje este equipo sin supervisión mientras esté

en funcionamiento. Incluso una vez apagado el

dispositivo, no lo deje desatendido hasta que se haya

enfriado. ¡Existe riesgo de incendio!

n) Este aparato no es un juguete. La limpieza y el

mantenimiento no deben ser llevados a cabo por

niños que no estén bajo la supervisión de adultos.

o) Se prohíbe realizar cambios en la construcción del

dispositivo para modicar sus parámetros o diseño.

p) Mantenga el dispositivo alejado de fuentes de fuego

o calor.

q) No permita que el aparato se sobrecargue.

r) ¡Los oricios de ventilación no deben cubrirse!

s) No utilice la máquina a temperaturas inferiores a

10°C.

t) No utilice una máquina con la matriz obstruida.

u) Controlar periódicamente el nivel de aceite y el

estado de lubricación de los rodillos y la matriz.

v) Precaución: Tenga mucho cuidado cerca del eje

de transmisión; el contacto con la transmisión en

funcionamiento puede ser mortal.

w) Mantenga una distancia de seguridad con el eje de

transmisión en marcha.

x) La máquina solo se puede utilizar si:

• todas las cubiertas están correctamente

instaladas y el equipo adicional funciona

adecuadamente.

• El tren de transmisión (eje TDF) está montado de

forma segura en ambos extremos.

• Las cubiertas de la línea de transmisión giran

libremente.

y) Antes del primer uso, se debe pulir y limpiar un

troquel nuevo recticándolo como se describe en las

instrucciones. Si no se rectica el troquel, se obtienen

pellets de baja calidad.

2.2. SEGURIDAD PERSONAL

a) No está permitido utilizar el aparato en estado de

fatiga, enfermedad, bajo la inuencia del alcohol,

drogas o medicamentos, p24-ya que estos limitan la

capacidad de manejo del aparato.

b) La máquina debe ser manipulada exclusivamente por

operarios con la formación adecuada y físicamente

sanos, que hayan leído las presentes instrucciones

y conozcan los requisitos en materia de seguridad y

salud.

c) Esta máquina no debe ser utilizada por personas

(entre ellas niños) con capacidades físicas, sensoriales

o mentales reducidas, o con falta de la experiencia

y/o los conocimientos necesarios, a menos que

sean supervisadas por una persona responsable de

su seguridad o que hayan recibido de esta persona

responsable las indicaciones pertinentes en relación

al manejo de la máquina.

d) Actúe con precaución y use el sentido común

cuando maneje este producto. La más breve falta de

atención durante el trabajo puede causar lesiones

graves.

e) Utilice el equipo de protección personal necesario

para el empleo de este dispositivo, de acuerdo con

las especicaciones del punto 1 de las explicaciones

de los símbolos. El uso de un equipo de protección

personal apropiado y certicado reduce el riesgo de

lesiones.

f) No utilice ropa holgada o adornos tales como joyas.

Mantenga el cabello, la ropa y los guantes alejados

de las piezas móviles. La ropa holgada, las joyas o el

cabello largo pueden quedar atrapados en las piezas

móviles.

g) Antes de encender el equipo, aleje todas las

herramientas o destornilladores utilizados para su

ajuste. Los objetos que permanezcan sobre piezas

rotatorias podrían ocasionar desperfectos y lesiones.

h) Este aparato no es un juguete. Debe controlar que

los niños no jueguen con él.

i) ¡No coloque las manos ni otros objetos sobre el

aparato en funcionamiento!

2.3. MANEJO SEGURO DEL APARATO

a) No permita que el aparato se sobrecaliente. Utilice

las herramientas apropiadas para cada trabajo.

Debe seleccionarse el aparato adecuado para cada

aplicación y utilizarse conforme al n para el que

ha sido diseñado, para conseguir así los mejores

resultados.

b) Antes de proceder a la limpieza, ajuste o

mantenimiento, desconecte el dispositivo del

suministro eléctrico. Esta medida preventiva reduce

el riesgo de que el dispositivo se ponga en marcha

accidentalmente.

c) Mantenga las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con el equipo en sí o no hayan recibido las

instrucciones pertinentes al respecto. En manos de

personas inexpertas este equipo puede representar

un peligro.

RECUERDE! Durante la operación del equipo es

imperativo proteger a los niños y otras personas que

se encuentren cerca del área de trabajo.

05.05.2022

3. INSTRUCCIONES DE USO

La máquina está diseñada para la producción de

granulados y pellets a partir de materiales orgánicos como

serrín, papel, paja, etc.

El usuario es responsable de los daños derivados de un

uso inadecuado del aparato.

3.1. DESCRIPCIÓN DEL APARATO

WIE

2500

1. Tolva

2. Soporte del enganche del tractor

3. Eje de transmisión de la TDF

4. Oricio para el enganche del tractor

5. Marco

6. Caja de cambios

7. Conducto de salida

8. Carcasa superior

WIE

3000

CONEXIÓN DE LA MÁQUINA AL TRACTOR

• En los oricios (4) coloque los enganches como se

muestra en la siguiente ilustración.

3.2. PREPARACIÓN PARA LA PUESTA EN MARCHA

LUGAR DE TRABAJO

La temperatura ambiente no debe superar los 40°C y

la humedad relativa no debe exceder el 85%. Instale el

equipo teniendo en cuenta que debe garantizarse una

buena ventilación. Para ello hay que respetar una distancia

perimetral mínima de al menos 10 cm. Mantenga el aparato

alejado de supercies calientes. El aparato se debe usar

siempre en una supercie plana, estable, limpia, ignífuga

y seca, fuera del alcance de los niños y de personas con

funciones psíquicas, mentales y sensoriales limitadas.

MONTAJE DE LA MÁQUINA

Después de desembalar el dispositivo, realice los siguientes

pasos:

• Instale la red en la tolva, luego colóquela en la

carcasa de la máquina y atorníllela.

• atornille el conducto de salida.

• atornille un extremo del eje de transmisión a la

máquina como se muestra en la siguiente ilustración.

ATENCIÓN! Aunque en la fabricación de

este aparato se ha prestado gran importancia

a la seguridad, dispone de ciertos mecanismos de

protección extras. A pesar del uso de elementos de

seguridad adicionales, existe el riesgo de lesiones

durante el funcionamiento, por lo que se recomienda

proceder con precaución y sentido común.

3.3. MANEJO DEL APARATO

2. Antes de poner en marcha la máquina, es necesario:

• compruebe que todos los pernos y tornillos estén

apretados.

• lubricar los cojinetes de acuerdo con las instrucciones

en el punto 3.4.

• ajustar la presión del rodillo de acuerdo con las

instrucciones del punto 3.4.

• cuando se utiliza una nueva matriz por primera vez,

se debe pulir de acuerdo con las instrucciones del

punto 3.4.

3. Ponga en marcha el tractor al que está acoplado

el eje de transmisión de la máquina. La matriz

comenzará a girar.

4. Coloque el recipiente para el granulado debajo del

conducto de salida.

5. Introduzca la mezcla en la tolva. Aumente la

velocidad de avance gradualmente para evitar que

se atasque la matriz o se sobrecargue la máquina.

Verter demasiada cantidad de una sola vez puede

provocar la obstrucción de la matriz.

Precaución:

• si la materia prima está demasiado seca, no se

prensará correctamente,

• si la materia prima está demasiado húmeda, los

pellets serán de mala calidad.

• la longitud máxima de la materia prima debe ser

de aproximadamente 5 mm, el material más largo

puede obstruir la máquina y reducir su eciencia. La

materia prima demasiado grande debe romperse/

cortarse en partículas más pequeñas.

6. Al cabo de un corto tiempo, los gránulos caerán en el

recipiente debajo del conducto de salida, alcanzarán

su dureza y consistencia nal solo después de

enfriarse.

7. Proceda de la misma forma hasta que la mezcla esté

completamente procesada.

8. Una vez nalizado el trabajo, apague el dispositivo

con el botón OFF y desconéctelo de la fuente de

alimentación.

NOTA: No detenga la máquina mientras produce

pellet (excepto para una parada de emergencia), de

lo contrario la máquina se atascará.

ATENCIÓN: ¡No deje la máquina desatendida hasta

que se haya enfriado por completo!

9. Limpie el dispositivo para que no queden residuos

de pellets en los rodillos y en la matriz.

3.4. LIMPIEZA Y MANTENIMIENTO

Antes de cada limpieza, ajuste, reemplazo de accesorios

y también cuando la máquina no esté en uso, detenga

la transmisión apagando el tractor. Luego desconecte

el eje de transmisión del tractor para evitar un arranque

accidental.

a) Para limpiar la supercie, utilice solo productos que

no contengan sustancias corrosivas.

b) Guarde el aparato en un lugar seco, fresco y

protegido de la humedad y la radiación solar directa.

c) Prohibido rociar agua sobre el dispositivo o

sumergirlo en agua.

d) Evite que el agua se introduzca por los oricios de

ventilación de la carcasa.

e) Las aberturas de ventilación deben limpiarse con un

pincel y aire comprimido.

f) En lo que respecta a la eciencia técnica y posibles

daños, el dispositivo debe ser revisado regularmente.

• Utilice los enganches y el soporte (2) para sujetar la

máquina.

• Conecte el otro extremo del eje al tractor.

05.05.2022

1. Preparación de los gránulos

Recomendamos el siguiente aglutinante con número de

artículo 10530000.

Descripción: almidón de trigo modicado de calidad

alimentaria

Forma: polvo suelto

Color: de blanco a crema claro

Olor y sabor: típico del almidón de trigo

Parámetro:

• Humedad, no más de 11,0 %

• pH 5,5 - 7,5

• Viscosidad > 3000 mPas

• Solubilidad en frío: Sí

Campo de aplicación: El producto es un excelente

adhesivo utilizado en la fabricación de varios productos,

como carbón vegetal y briquetas de hulla, pellets hechos

de serrín, paja o restos otantes. Recomendado para la

producción de piensos para todo tipo de animales. El uso

de este aglutinante requiere solo la mezcla con la materia

prima y una ligera hidratación (en el caso de productos

secos). La masa así producida se introduce en la prensa

compactadora. Una vez formados los pellets / las briquetas,

deben pasar por un proceso de secado.

Dosis recomendada:

• Carbón vegetal en polvo, 5 – 7%

• Carbón mineral en polvo, 1,5 – 5%

• Pellets de madera, 0,5 – 2%

• Pellets de paja, 1,5 – 5%

Embalaje: sacos de papel ventilados multicapa de 20 kg

neto (palet 660 kg) o sacos Big Bag de 800 kg.

Almacenamiento: en locales secos y cerrados.

Vida útil: 12 meses desde la fecha de producción.

NOTA: Escanee el código QR a continuación para

ver videos de preparación y puesta en marcha de

la máquina.

WIE

2500 WIE

3000

c) Presionar la mezcla entre 80 y 90 veces a través

del troquel hasta que los gránulos que salgan del

conducto cumplan con los requisitos de calidad

correspondientes.

CAMBIO / DESMONTAJE DE MATRIZ

Para reemplazar / desmontar la matriz, siga los siguientes

pasos:

• Apague el tractor para detener el eje de transmisión

de la máquina. Desconecte el eje de transmisión del

tractor.

• Desenrosque la tolva de alimentación y retírela de la

carcasa de la máquina.

• Retire los tornillos que ajustan la presión entre la

matriz y los rodillos y los tornillos que jan la carcasa

superior. Extraiga los rodillos.

• Retire el bloqueo de la tuerca de sujeción.

• Aoje la tuerca de sujeción con la llave suministrada.

• Después de quitar la tuerca de sujeción, se verán

los oricios para la jación del soporte. Para retirar

la matriz, primero atornille el mango usando los

tornillos marcados como 1 y 2. Luego atornille

lentamente el tornillo No. 3, la matriz comenzará a

subir lentamente.

NOTA: Los tornillos deben estar igualmente apretados.

De lo contrario, uno de los rodillos no girará. Apriete los

tornillos con cuidado y uniformemente. Si se aprietan

demasiado, hay peligro de que los rodillos se atasquen

y/o el eje se deforme. Además, no se debe aumentar la

presión de los rodillos apretando los tornillos cuando el

troquel está obstruido.

LUBRICACIÓN DE RODILLOS Y MATRIZ

ATENCIÓN: Los rodillos y la matriz deben lubricarse con

grasa para rodamientos después de cada 8 horas de

funcionamiento del dispositivo.

Utilice la pistola de engrase suministrada para inyectar la

grasa. Introduzca la punta de la pistola de engrase en el

oricio para aplicar grasa como se muestra en la siguiente

ilustración.

Para lubricar los cojinetes de los rodillos, primero deben

desmontarse del dispositivo. Para ello:

• Desenrosque y retire la tolva y la carcasa superior.

• Extraiga los rodillos.

• Engráselos con una pistola de engrasar.

• Retire la matriz. Luego, según las necesidades,

límpiela o sustitúyala por una nueva.

• Al volver a montar la matriz en su lugar y montar

el dispositivo, proceda de la misma forma que en el

proceso de desmontaje.

AJUSTE DE RODILLOS

La distancia entre los rodillos y la matriz debe estar en

el rango de 0,1-0,3 mm. La matriz debe poder girar

libremente debajo de los rodillos.

El ajuste se realiza mediante los tornillos marcados en la

siguiente ilustración.

05.05.2022

g) No utilizar para la limpieza objetos de metal

puntiagudos y/o alados (p.ej. cepillos metálicos

o espátulas de metal), p26-ya que podrían dañar la

supercie del material del que está hecho el aparato.

h) No limpie el aparato con limpiadores que puedan

contener sustancias ácidas. Los aparatos médicos,

disolventes, carburantes, aceites y otros químicos

podrían dañar el producto.

i) Lubrique regularmente el dispositivo de acuerdo con

las instrucciones.

PULIR NUEVA MATRIZ

IMPORTANTE: El troquel es una pieza de desgaste.

Su vida útil es de unas 300 horas de trabajo o 30

días (con un uso diario de unas 6 horas). Las piezas

de desgaste no se pueden devolver. Una vez que el

desgaste alcance los 4 mm en un lado del troquel,

reemplácelo por uno nuevo.

Antes del primer uso, se debe pulir y limpiar una nueva

matriz siguiendo el proceso que se describe a continuación:

a) Preparar:

• 5 kg de harina o virutas,

• 5kg de arena na (opcional),

• 1,5 L de aceite vegetal, usado o sucio

b) Mezclar todos los ingredientes en un cubo hasta

obtener una mezcla como la de la foto de abajo.

Viseljen védőszemüveget.

VIGYÁZAT! Vigyázat, hangos zajok!

VIGYÁZAT! Forgó alkatrészek

VIGYÁZAT! Kézfej zúzódás veszélye!

VIGYÁZAT! A forró felület égési sérülést

okozhat!

A munka befejezése után mindig válassza le a

készüléket az áramforrásról.

Tilos bő ruhát viselni, amely beakadhat a gép

mozgó részeibe. Viseljen szorosan testhezálló

ruhát.

A készülékkel végzett munka során kesztyű

használata tilos.

MŰSZAKI ADATOK

Magyarázat paraméterek Érték paraméterek

Termék neve PELLETÁLÓ GÉP

Modell

WIE-

PM-2500

WIE-

PM-3000

Névleges teljesítmény

[hp]

8-12 15-28

Hajtótengely

fordulatszáma (fordulat/

perc)

540

Az alakozó kerülete [mm] 150 230

Az alakozó réseinek

kerülete [mm]

2,5÷10

Teljesítmény forgácspor

használata esetén [kg/h]

50-90 130-180

A takarmánytermelés

hatékonysága [kg/h]

90-120 300-400

Méretek (Szélesség

x Mélység x Magasság)

[mm]

880x636x110

Súly [kg] 66,5 150

Olajtípus (folyékony)

sebességváltó SAE 80W90

API GL4

A gyelmeztetésekben és a használati utasításban szereplő

„készülék” vagy „termék” kifejezés a PELLETÁLÓ GÉP-re

vonatkozik.

2.1. ELEKTROMOSSÁGRA VONATKOZÓ BIZTONSÁGI

SZABÁLYOK

a) Ügyeljen a munkahelyen a rendre és a jó

megvilágításra. A rendetlenség vagy a rossz

megvilágítás balesetekhez vezethet. Legyen

előrelátó, ügyeljen a cselekedeteire és használja a

józan eszét a berendezés használata során.

b) Sérülés megállapításakor vagy rendellenesség esetén

azonnal ki kell kapcsolni a készüléket, és jelenteni azt

egy illetékes személynek.

c) Ha bizonytalan abban, hogy a készülék megfelelően

működik-e, lépjen kapcsolatba a gyártó szervizével.

d) A készüléket csak a gyártó szervize javíthatja. Tilos

önálló javításokat végezni a terméken!

e) Gyermekek vagy illetéktelen személyek nem

tartózkodhatnak a munkahelyen. (A gyelmetlenség

a készülék irányításának elvesztésével járhat.)

f) A készüléket jól szellőző helyen szabad csak

használni.

g) A készülék működése közben por és törmelék

keletkezik, ügyeljen a közelben tartózkodókra, hogy

védve legyenek a káros hatásoktól.

h) A biztonsági információs matricák állapotát

rendszeresen ellenőrizni kell. Amennyiben a matricák

olvashatatlanok, újakra kell őket cserélni.

i) A használati utasítást meg kell őrizni, később

is szükség lehet rá. Ha a készüléket átadja egy

következő tulajdonosnak, a használati utasítást is

mindenképpen a termékkel együtt át kell adni.

1. ÁLTALÁNOS LEÍRÁS

A használati utasítás célja a biztonságos és megbízható

használat elősegítése. A termék szigorúan a műszaki

előírásoknak megfelelően, a legújabb műszaki megoldások

és alkatrészek felhasználásával, a legmagasabb minőségi

előírások betartásával lett tervezve és legyártva.

A készülék hosszú és megbízható működésének

érdekében ügyelni kell a készülék megfelelő használatára

és karbantartására az ebben a használati utasításban

leírtaknak megfelelően. A használati utasításban szereplő

műszaki adatok és specikációk aktuálisak. A gyártó

fenntartja magának a jogot a termék minőségének

javítására, módosítására. A legújabb műszaki megoldások

és a zajcsökkentési technológiák gyelembe vételével

a készülék úgy lett megtervezve és megépítve, hogy

a zajkibocsátásból eredő esetleges kockázat a lehető

legalacsonyabb legyen.

A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN,

ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN

HASZNÁLATI UTASÍTÁST.

SZIMBÓLUMMAGYARÁZAT

A termék megfelel a vonatkozó biztonsági

szabványok követelményeinek.

Használat előtt olvassa el a használati utasítást.

Újrahasznosítható termék.

VIGYÁZAT! vagy FIGYELEM! vagy EMLÉKEZZ!

adott szituációnak megfelelően (általános

gyelmeztető szimbólum).

Viseljen hallásvédőt. A zajnak való kitettség

halláskárosodást okozhat.

A használati utasítás eredeti változata a német verzió. A

többi nyelvi verzió az eredeti német fordítása.

2. BIZTONSÁGOS ÜZEMELTETÉS

VIGYÁZAT! A használati utasítás illusztrációi

szemléltető jellegűek és bizonyos részletekben

eltérhetnek a tényleges terméktől.

FIGYELEM! Olvassa el az összes biztonsági

gyelmeztetést és a teljes használati utasítást.

A gyelmeztetések és utasítások gyelmen kívül

hagyása súlyos sérüléseket vagy halálos balesetet

okozhat.

HASZNÁLATI ÚTMUTATÓ

CAMBIO DE ACEITE

Cambie el aceite después de las primeras 60 horas de

funcionamiento. Para hacer esto, necesita:

• - Para vaciar el depósito de aceite usado, coloque

un depósito de aceite usado debajo de la máquina

y desatornille el tornillo marcado como „b“ en la

siguiente ilustración. Espere a que se drene el aceite.

Apriete el tornillo „b“.

• NOTA: El aceite usado debe eliminarse de acuerdo

con las normativas locales.

• - Para verter aceite nuevo en la caja, desenrosque el

tapón de llenado de aceite marcado como „a“ en la

siguiente ilustración. Vierta el aceite y luego cierre el

tapón de llenado.

WIE-PM-2500

WIE-PM-3000

PIEZAS DE REPUESTO

• 10280152, 10280158 - Aglutinante 2,5 mm

• 10280153, 10280159 - Aglutinante 3 mm

• 10280154, 10280160 - Aglutinante 4 mm

• 10280155, 10280161 - Aglutinante 6 mm

• 10280156, 10280162 - Aglutinante 8 mm

• 10280156, 10280163 - Prensa-Rodillo

• 10530000 - cola para gránulos

PROBLEMA

Problema Causa posible Solución

Los troqueles/

rodillos están

pegados u

obstruidos.

La mezcla

de pellets es

incorrecta o

el troquel no

es el adecu-

ado para la

mezcla.

Apague la máquina

y limpie el troquel /

los rodillos. En caso

necesario, vuelva

a hacer la mezcla

como se describe

en esta guía (ver el

10530000). Alterna-

tivamente, reduzca

la cantidad de

mezcla de gránulos

o utiliza una matriz

adecuada.

La máquina

no produce

pellets.

Huele a

quemado. El

dispositivo

echa humo

o se calienta

mucho.

El troquel

está obstru-

ido.

Limpie el troquel y

los rodillos. Mejore

la mezcla de gránu-

los y use almidón

como material

aglutinante. Reduz-

ca la cantidad de

material llenado.

La máquina

produce muy

pocos pellets.

La compo-

sición de la

mezcla de

gránulos es

incorrecta.

Mejore la mezcla de

gránulos y use almi-

dón como material

aglutinante.

El eje está

doblado o

agrietado.

Los tornillos

que sujetan

el eje están

demasiado

apretados.

Reemplace el eje

dañado por uno

nuevo.

El troquel y/o

los rodillos

están desga-

stados.

Si el espacio entre

el troquel y los

rodillos es inferior

a 4 mm en un

lado es necesario

reemplazar el

troquel. La vida útil

del troquel es de

unas 300 horas de

funcionamiento,

después de lo cual

debe sustituirse.

El rodillo está

atascado o

bloqueado y

hace ruidos.

El rodamiento

o el cojinete

de los rodillos

está dañado

(falta de

manteni-

miento de los

cojinetes).

Reemplace los

cojinetes por otros

nuevos. Lubríquelos

con grasa para

cojinetes antes del

montaje.

05.05.2022

d) Tartsa a készüléket jó műszaki állapotban. Minden

munka előtt ellenőrizze, hogy nincsenek-e sérülések

a burkolaton vagy a mozgó alkatrészeken (repedések

az alkatrészeken és alegységeken, vagy bármilyen

más körülmény, amely befolyásolhatja a készülék

biztonságos működését). Sérülés esetén a készüléket

használat előtt javítsa meg.

e) A készüléket gyermekektől elzárva kell tartani.

f) A készülékek javítását és karbantartását csak

szakképzett személyek végezhetik, kizárólag eredeti

cserealkatrészek használatával. Ez biztosítja a

biztonságos használatot.

g) A készülék működési integritásának biztosítása

érdekében tilos eltávolítani a gyári burkolatot vagy

a csavarokat.

h) Amikor a készüléket a tárolás helyéről a felhasználás

helyére szállítja vagy átviszi, ügyeljen a kézi szállítás

munkavédelmi és biztonsági elveire, amelyek az

adott országban érvényesek, ahol az készülék

használva van.

i) Kerülje azokat a helyzeteket, amikor a készülék

működés közben nagy terhelés miatt leállna. Ez a

meghajtó alkatrészeinek túlmelegedéséhez és az

egység károsodásához vezethet.

j) A mozgó alkatrészeket vagy tartozékokat csak akkor

szabad megérinteni, ha a készülék le van választva az

áramellátásról.

k) Tilos a készüléket működés közben mozgatni,

áthelyezni vagy forgatni.

l) Ne hagyja felügyelet nélkül a készüléket, amíg be van

kapcsolva.

m) Ne hagyja felügyelet nélkül a készüléket, amíg be van

kapcsolva. A készüléket kikapcsolás után se hagyja

felügyelet nélkül, amíg ki nem hűlt. Tűzveszély áll

fenn!

n) A készülék nem játék. Gyermekek nem végezhetik

felnőtt felügyelete nélkül a tisztítási vagy a

karbantartási munkálatokat.

o) Tilos módosítani a készülék felépítését

paramétereinek vagy kialakításának megváltoztatása

érdekében.

p) Tartsa távol a készülékeket tűztől és más

hőforrásoktól.

q) Ne terhelje túl a készüléket.

r) A készülék szellőzőnyílásait nem szabad lezárni!

s) Ne használja a gépet 10 °C alatti hőmérsékleten.

t) Ne használjon eltömődött alakozóval rendelkező

gépet.

u) Rendszeresen ellenőrizze az olajszintet és a görgők

olajozottságát, valamint az alakozók állapotát.

v) Figyelem: Legyen rendkívül óvatos a hajtótengely

közelében – a működésben lévő meghajtóval való

érintkezés végzetes lehet.

w) Tartson biztonságos távolságot a működésben lévő

hajtótengelytől.

x) A gép csak akkor használható, ha:

• a hajtórendszer összes burkolata, a

húzóeszköz burkolatai és a kiegészítő

felszerelések megfelelően vannak felszerelve és

működőképesek.

• A hajtórendszer (TPO tengely) mindkét végén

biztonságosan rögzítve van.

• A hajtórendszer védőelemei szabadon forognak.

y) Új alakozó első használata előtt mindig végezze el a

köszörülési folyamatot az utasításoknak megfelelően.

Az alakozó köszörülésének elmulasztása rossz

minőségű pellet előállításához vezet.

j) A csomagolás részeit és az apró alkatrészeket

gyermekektől elzárva kell tartani.

k) Tartsa távol a készüléket gyermekektől és

háziállatoktól.

l) Ha ezt az készüléket más készülékkel együttesen

használja, vegye gyelembe a többi készülék

használati utasítást is.

2.2. SZEMÉLYEKRE VONATKOZÓ BIZTONSÁGI

SZABÁLYOK

a) Tilos a készüléket fáradtan, betegen vagy

alkohol, kábítószer vagy olyan gyógyszer hatása

alatt használni, amely jelentősen korlátozza a

koncentrációs képességet.

b) A gépet csak olyan testileg és szellemileg

alkalmas, szakképzett személyek kezelhetik, akik

elolvasták a jelen használati utasítást és részt vettek

munkavédelmi és munkaegészségügyi képzésben.

c) A gépet nem használhatják csökkent szellemi,

érzékszervi és mentális funkciókkal rendelkező

személyek (beleértve a gyerekeket), valamint nem

használhatják megfelelő tapasztalattal és/vagy

ismeretekkel nem rendelkező személyek, kivéve

ha egy a biztonságukért felelős személy felügyeli

munkájukat, vagy elmagyarázta, hogy hogyan kell

kezelni a gépet.

d) Legyen óvatos, használja a józan eszét a készülék

használata során. Munka közben egy pillanatnyi

gyelmetlenség súlyos balesetet okozhat.

e) Használja a szimbólummagyarázat 1. pontjában

felsorolt, a gép üzemeltetéséhez szükséges személyi

védőfelszereléseket.

A megfelelő, hitelesített egyéni védőfelszerelések

használata csökkenti a sérülés veszélyét.

f) Ne viseljen laza ruházatot vagy ékszert. Haját,

ruházatát és kesztyűjét tartsa távol a mozgó

alkatrészektől. A laza ruhák, az ékszerek vagy a

hosszú haj beakadhatnak a mozgó alkatrészekbe.

g) A gép bekapcsolása előtt távolítsa el a beállításnál

használt szerszámokat vagy csavarkulcsokat. A

gép forgó elemeiben hagyott szerszámok vagy

csavarkulcsok sérülést okozhatnak.

h) A készülék nem játék. Nem szabad megengedni,

hogy gyermekek játszanak a készülékkel.

i) Ne tegye a kezét vagy egyéb tárgyakat a működő

gép belsejébe!

2.3. A KÉSZÜLÉK BIZTONSÁGOS HASZNÁLATA

a) Ne terhelje túl a készüléket. Használjon az adott

alkalmazásnak megfelelő eszközöket. A helyesen

kiválasztott készülék jobban és biztonságosabban

tudja elvégezni a rendeltetésének megfelelő munkát.

b) A beállítások módosítása, a tisztítás vagy a

karbantartás előtt ki kell húzni a készüléket az

áramforrásból. Ez a óvintézkedés csökkenti a véletlen

bekapcsolás kockázatát.

c) Az épp használaton kívüli készüléket tartsa távol

gyermekektől és olyan személyektől, akik nem

ismerik a készüléket vagy a használati utasítást. A

készülék veszélyes lehet a tapasztalatlan felhasználók

kezében.

EMLÉKEZTETŐ! A gyermekeket és egyéb

személyeket védje a berendezés üzemeltetése során!

3. ÜZEMELTETÉS SZABÁLYAI

A gépet granulátum és pellet szerves anyagokból

előállítására tervezték, például forgácsporból, papírból,

szalmából stb.

A felhasználó felelős a nem rendeltetésszerű

használatból eredő bármilyen károkért.

3.1. A KÉSZÜLÉK LEÍRÁSA

WIE

2500

1. Tölcsér

2. Traktorcsatlakozó váz

3. PTO hajtótengely

4. Traktorcsatlakozó rés

5. Váz

6. Váltó

7. Adagoló

8. Felső burkolat

3.2. BEÜZEMELÉS ELŐTT

A KÉSZÜLÉK ELHELYEZÉSE

A készülék környezetének hőmérséklete nem haladhatja

meg a 40°C-ot, és páratartalma nem haladhatja meg a

85%-ot. A készüléket úgy kell elhelyezni, hogy biztosítva a

jó légáramlást. A készülék mindegyik falától legalább 10 cm

távolságot kell tartani. Tartsa távol a készüléket bármilyen

forró felülettől. A készüléket mindig egyenes, stabil, tiszta,

tűzálló és száraz felületen kell használni, gyermekek és

csökkent szellemi, érzékszervi vagy mentális funkciókkal

rendelkező személyek számára elérhetetlen helyen.

A KÉSZÜLÉK ÖSSZESZERELÉSE

A készülék kicsomagolása után hajtsa végre a következő

lépéseket:

• szerelje be a szitát a tölcsérre, majd tegye rá a

gépházra és csavarja fel.

• csavarja be az adagolót.

• csavarja rá a hajtótengely egyik végét a gépre az

alábbi ábra szerint.

WIE

3000

FIGYELEM! Bár az eszközt biztonságosra tervezték

és ellátták megfelelő biztonsági felszereléssel,

valamint a felhasználó biztonságát fokozó további

tartozékokkal, az eszközzel végzett munka ennek

ellenére sérülés vagy baleset alacsony szintű

kockázatával jár. Használata közben fokozott

óvatossággal és körültekintéssel kell eljárni.

05.05.2022

3.3. A KÉSZÜLÉK HASZNÁLATA

2. A gép elindítása előtt:

• ellenőrizze, hogy minden csavar meg van-e húzva.

• a 3,4 pontban leírtak szerint kenje meg a csapágyakat.

• állítsa be a görgőnyomást a 3.4. pontban leírtak

szerint.

• új alakozó első használatakor az alakozót a 3.4.

pontban leírtak szerint köszörülni kell.

3. Indítsa el a traktort, amellyel összekötötte a gép

hajtótengelyét. Az alakozó elkezd forogni.

4. Helyezzen egy granulátumtartályt az adagoló alá.

5. Kétszítse elő a betöltendő keveréket. Fokozatosan

növelje a beöntendő anyag mennyiségét, hogy

elkerülje az alakozó eltömődését vagy a gép

túlterhelését. Ha túl sokat önt bele egyszerre, az az

alakozó eltömődését okozhatja.

Figyelem:

• ha az alapanyag túl száraz, nem préselődik össze

megfelelően,

• ha az alapanyag túl nedves, a pellet rossz minőségű

lesz.

• az alapanyag maximális hossza kb. 5 mm lehet, ennél

hosszabb anyag eltömítheti a gépet és csökkentheti

annak hatékonyságát. A túl nagy alapanyagot össze

kell törni / kisebb részekre kell vágni.

6. A pellet rövid idő elteltével az adagoló alatti

tartályba esik, amely csak lehűlés után éri el végső

keménységét és állagát.

7. Ugyanígy járjon el, amíg a keverék teljesen el nem

készül.

8. A munka befejeztével kapcsolja ki a készüléket az

OFF gombbal, és válassza le az áramellátásról.

FIGYELEM: Ne állítsa le a gépet pelletpréselés

közben, különben a gép eltömődik.

FIGYELEM: Ne hagyja felügyelet nélkül a gépet, amíg

az teljesen le nem hűlt!

9. Tisztítsa meg a készüléket, hogy ne maradjanak

pelletmaradványok a görgőkön és az alakozón.

3.4. TISZTÍTÁS ÉS KARBANTARTÁS

Minden egyes tisztítás, beállítás vagy tartozékcsere előtt,

valamint akkor is, ha a gép nincs használatban, a gép

hajtását a traktor kikapcsolásával állítsa le. Ezután válassza

le a hajtótengelyt a traktorról, hogy elkerülje a véletlen

indítást.

a) A felület tisztítására csak maró anyagoktól mentes

tisztítószereket szabad használni.

b) A készüléket hűvös és száraz helyen, nedvességtől és

közvetlen napfénytől védve kell tárolni.

c) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe

meríteni.

d) Ügyeljen arra, hogy víz ne kerülhessen a készülék

burkolatán lévő szellőzőnyílásokba.

e) A szellőzőnyílásokat kefével és sűrített levegővel kell

tisztítani.

f) A készüléket rendszeresen ellenőrizni kell, hogy

nincsenek-e raja sérülések és megfelelően

működik-e.

• 5 kg nom homok (esetlegesen)

• 1,5 l használt, vagy szennyezett növényi olaj

b) Keverje össze az összes hozzávalót egy vödörben,

amíg az alábbi képen látható keveréket nem kapja.

A GÉP CSATLAKOZTATÁSA TRAKTORHOZ

• A lyukakba (4) helyezze be a reteszeket az alábbi

ábra szerint.

• Használja a reteszeket és a fogantyút (2) a gép

rögzítéséhez.

• Csatlakoztassa a hajtótengely másik végét

traktorhoz.

c) Nyomja át a keveréket 80-90-szor az alakozón,

egészen addig, amíg az adagolón át kapott

granulátum meg nem felel a minőségi

követelményeknek.

AZ ALAKOZÓ CSERÉJE/ELTÁVOLÍTÁSA

Az alakozó cseréjéhez / eltávolításához kövesse az alábbi

lépéseket:

• A gép hajtótengelyének leállításához kapcsolja ki a

traktort. Válassza le a hajtótengelyt a traktorról.

• Csavarja le a tölcsért és vegye ki a készülék házából.

• Távolítsa el a nyomásbeállító csavarokat az

alakozó és a görgők között, valamint a ház felső

rögzítőcsavarjait. Húzza ki a görgőket.

1. A granulátum előkészítése

Az alábbi cikkszámmal 10530000 jelölt kötőanyagot ajánljuk.

Leírás: Élelmiszeripari minőségű módosított búzakeményítő

Forma: laza púder

Szín: fehértől a világos krémszínig

Szag és íz: búzakeményítőre jellemző

Paraméter:

• Páratartalom, legfeljebb, %-ban 11,0

• pH 5,5-7,5

• Viszkozitás > 3000 mPas

• Hidegoldhatóság Igen

Alkalmazási terület: A termék kiváló ragasztó, amely

különböző termékek előállításához használható, mint

például szén és kőszén brikett, fűrészporból, szalmából

vagy törmelékből készült pellet. Ajánlott takarmány

előállításához minden állat számára. Ennek a kötőanyagnak

a használatához csak a nyersanyaggal való összekeverésre

és egy enyhe nedvesítésre van szükség (száraz termékek

esetén). Az így előállított masszát a brikettáló gépbe

adagoljuk. A brikett/pellet kialakítása után szárítási

folyamaton kell átmennie.

MEGJEGYZÉS : Olvassa be az alábbi QR-kódot a

gép előkészítéséről és üzembe helyezéséről szóló

videók megtekintéséhez.

WIE

2500 WIE

3000

Javasolt adagolás:

• Faszén por 5–7%

• Kőszén por 1,5–5%

• Fapellet 0,5–2%

• Szalmapellet 1,5–5%

Csomagolás: többrétegű, szellőző papírzsákok 20 kg nettó

(raklap 660 kg) vagy egyenként 800 kg-os Big Bag zsákok.

Tárolás: száraz és zárt helyiségekben.

Eltarthatósági idő: a gyártástól számított 12 hónap.

g) Ne használjon éles és/vagy fém eszközöket (pl.

drótkefét vagy fém spatulát) a tisztításhoz, mert azok

sérülést okozhatnak a készülék felületét bevonó

anyagon.

h) Ne tisztítsa a készüléket maró anyagokkal, orvosi

tisztítószerekkel, hígítókkal, üzemanyaggal, olajokkal

vagy más vegyszerekkel, mert ezek károsíthatják a

készüléket.

i) Rendszeresen kenje a készüléket az utasításoknak

megfelelően.

ÚJ ALAKOZÓ KÖSZÖRÜLÉSE

FONTOS! A matrica kopó alkatrész. Élettartamuk

körülbelül 300 munkaóra vagy 30 nap (napi

használat mellett kb. 6 óra). A kopó alkatrészek

nem cserélhetők vissza. Ha a kopás eléri a 4 mm-t a

matrica egyik oldalán cserélje ki egy újra.

Az első használat előtt az új alakozót meg kell köszörülni,

és meg kell tisztítani az alábbiakban leírt eljárás szerint:

a) Készítse elő a következőket:

• 5 kg liszt vagy forgácspor

05.05.2022

VIGYÁZAT!: A csavarokat egyformán kell meghúzni.

Ellenkező esetben az egyik görgő nem fog forogni.

Húzza meg a csavarokat óvatosan és egyenletesen.

Ha túlságosan meghúzza őket, az egyik görgő

megakadhat és/vagy a tengely eldeformálódhat. Ne

növelje a hengernyomást a csavarok meghúzásával, ha

a szerszám eltömődött.

A GÖRGŐK ÉS AZ ALAKOZÓ KENÉSE

FIGYELEM: A görgőket és az alakozót minden alkalommal

meg kell kenni csapágyzsírral a készülék 8 órás működése

után.

Töltse be a zsírt a készlethez mellékelt zsírzópisztollyal.

Helyezze a zsírzópisztoly végét a zsírbefecskendező

nyílásba az alábbi ábra szerint.

A görgők csapágyainak megkenéséhez először le kell őket

szerelni a készülékről. Ehhez a következőket kell tennie:

• Csavarja le és vegye le a tölcsért és a felső fedelet.

• Emelje ki a görgőket.

• Kenje meg őket zsírzópisztollyal.

OLAJCSERE

Az első 60 üzemóra után cserélje ki az olajat. Ehhez a

következőket kell tennie:

• A régi olaj tartályból való kiürítéséhez helyezzen

hulladékolaj-tartályt a gép alá, és csavarja ki az alábbi

rajzon „b”-vel jelölt csavart. Várja meg, amíg az olaj

kifolyik. Húzza meg a „b” csavart.

FIGYELEM: A használt olajat a helyi előírásoknak

megfelelően kell megsemmisíteni.

• Ha friss olajat szeretne tölteni a gépbe, csavarja le az

alábbi ábrán az „a” jelzésű olajbetöltő kupakot. Töltse

bele az olajat, majd zárja le a betöltőnyílás fedelét.

WIE-PM-2500

• Húzza ki az alakozót. Ezután az igényektől függően

tisztítsa meg, vagy cserélje újra.

• Az alakozó visszaszerelésekor és a készülék

összeszerelésekor ugyanúgy járjon el, mint a

szétszerelésnél.

A GÖRGŐK BEÁLLÍTÁSA

A görgők és az alakozó közötti távolságnak 0,1-0,3 mm

tartományban kell lennie. Az alakozónak szabadon kell

forognia a görgők alatt.

A beállítás az alábbi rajzon jelölt csavarokkal történik.

WIE-PM-3000

• Távolítsa el a blokkolót a rögzítő anyacsavarokról.

• Csavarja ki a rögzítő anyacsavarokat a mellékelt

villáskulccsal.

• A rögzítő anyacsavar eltávolítása után láthatóak

lesznek a fogantyú rögzítéséhez szükséges lyukak.

Az alakozó eltávolításához először csavarja be

a tartót a rajzon az 1-es és 2-es számmal jelölt

csavarokkal. Ezután lassan csavarja be a 3-as csavart,

az alakozó enyhén megemelkedik.

ALKATRÉSZEK

• 10280152, 10280158 - Kötőanyag 2,5 mm

• 10280153, 10280159 - Kötőanyag 3 mm

• 10280154, 10280160 - Kötőanyag 4 mm

• 10280155, 10280161 - Kötőanyag 6 mm

• 10280156, 10280162 - Kötőanyag 8 mm

• 10280156, 10280163 - Press-Roller

• 10530000 - ragasztó pelletekhez

PROBLÉMA

Probléma Lehetséges

Megoldás

A matricák/

hengerek be-

ragadtak vagy

eltömődtek.

A pelletke-

verék rossz,

vagy a

matrica nem

illeszkedik a

keverékhez.

Kapcsolja ki a

gépet, és tisztítsa

meg a matricát/

hengereket. Ha

szükséges, keverje

újra a keveréket a

jelen útmutatóban

leírtak szerint (lásd

10530000). Alter-

natív megoldásként

csökkentse a

pelletkeverék

mennyiségét, vagy

használjon megfele-

lő matricát.

A gép nem állít

elő pelletet.

Égett szaga

van. A készülék

füstöl vagy

nagyon felfor-

rósodik.

A matrica

eltömődött.

Tisztítsa meg

a matricát és a

hengereket. Javítsa

a pelletkeveréket, és

használjon kemé-

nyítőt kötőanyag-

ként. Csökkentse

a betöltött anyag

mennyiségét.

A gép túl

kevés pelletet

állít elő.

A pelletke-

verék össze-

tétele nem

megfelelő.

Javítsa a pelletke-

veréket, és hasz-

náljon keményítőt

kötőanyagként.

A tengely me-

ghajlott vagy

megrepedt.

A tengelyt

tartó csavarok

túl vannak

húzva.

Cserélje ki a sérült

tengelyt egy újra.

A matrica és/

vagy a gör-

gők kopottak.

Ha a matrica és

a görgők közötti

távolság az egyik

oldalon kevese-

bb, mint 4 mm

a matricát ki kell

cserélni. A matrica

élettartama kb.

300 üzemóra – ezt

követően ki kell

cserélni.

A henger

beszorult vagy

eltömődött, és

zajt ad.

A csapágy

vagy a gör-

gők csapágya

sérült (a

csapágy kar-

bantartásának

hiánya).

Cserélje ki a

csapágyakat újakra.

Összeszerelés előtt

kenje meg őket

csapágyzsírral.

05.05.2022

OBS! Varm overade kan forårsage

forbrændinger!

Afbryd altid apparatet fra strømkilden efter endt

arbejde.

Afbryd altid apparatet fra strømkilden efter endt

arbejde. Bær tætsiddende tøj.

Det er forbudt at bruge handsker, mens du

arbejder med apparatet.

TEKNISKE DATA

Parameter beskrivelse Parameter værdi

Produktnavn PELLETMØLLE

Model

WIE-

PM-2500

WIE-

PM-3000

Nominel eekt [hk] 8-12 15-28

Kraftudtagsakslens

hastighed [omdr./min.]

540

Matricediameter [mm] 150 230

Matricehuller diameter [mm] 2,5÷10

Eektivitet med savsmuld

[kg/h]

50-90 130-180

Foderproduktionseektivitet

[kg/h]

90-120 300-400

Dimensioner [Bredde x

Dybde x Højde; mm]

880x636x110

Vægt [kg] 66,5 150

Olietype (væske)

Gearkasse SAE 80W90

API GL4

Udtrykket „apparat“ eller „produkt“ i advarslerne og

betjeningsvejledningen refererer til PELLETMØLLE.

2.1. ELEKTRISK SIKKERHED

a) Ügyeljen a munkahelyen a rendre és a jó

megvilágításra. A rendetlenség vagy a rossz

megvilágítás balesetekhez vezethet. Legyen

előrelátó, ügyeljen a cselekedeteire és használja a

józan eszét a berendezés használata során.

b) Sérülés megállapításakor vagy rendellenesség esetén

azonnal ki kell kapcsolni a készüléket, és jelenteni azt

egy illetékes személynek.

c) Ha bizonytalan abban, hogy a készülék megfelelően

működik-e, lépjen kapcsolatba a gyártó szervizével.

d) A készüléket csak a gyártó szervize javíthatja. Tilos

önálló javításokat végezni a terméken!

e) Gyermekek vagy illetéktelen személyek nem

tartózkodhatnak a munkahelyen. (A gyelmetlenség

a készülék irányításának elvesztésével járhat.)

f) A készüléket jól szellőző helyen szabad csak

használni.

g) A készülék működése közben por és törmelék

keletkezik, ügyeljen a közelben tartózkodókra, hogy

védve legyenek a káros hatásoktól.

h) A biztonsági információs matricák állapotát

rendszeresen ellenőrizni kell. Amennyiben a matricák

olvashatatlanok, újakra kell őket cserélni.

i) A használati utasítást meg kell őrizni, később

is szükség lehet rá. Ha a készüléket átadja egy

következő tulajdonosnak, a használati utasítást is

mindenképpen a termékkel együtt át kell adni.

j) A csomagolás részeit és az apró alkatrészeket

gyermekektől elzárva kell tartani.

k) Tartsa távol a készüléket gyermekektől és

háziállatoktól.

l) Ha ezt az készüléket más készülékkel együttesen

használja, vegye gyelembe a többi készülék

használati utasítást is.

1. GENEREL BESKRIVELSE

Denne betjeningsvejledning er beregnet til at hjælpe

med sikker og pålidelig brug. Dette produkt er designet

og produceret strengt i henhold til tekniske indikationer,

ved hjælp af de nyeste teknologier og komponenter samt

opretholdelse af de højeste kvalitetsstandarder.

For at sikre en lang og pålidelig drift af apparatet er

det nødvendigt at sørge for den korrekte betjening og

vedligeholdelse i overensstemmelse med retningslinjerne

angivet i denne betjeningsvejledning. De tekniske data og

specikationer angivet i denne betjeningsvejledning er

aktuelle. Producenten forbeholder sig retten til at foretage

ændringer i forbindelse med forøgelse af kvaliteten.

Apparatet er designet og bygget på en sådan måde, at

risikoen for støjemission begrænses til det laveste niveau.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT

INDEN DU STARTER MED AT ARBEJDE

MED APPARATET.

SYMBOLBESKRIVELSE

Produktet opfylder kravene, angivet i de

relevante sikkerhedsstandarder.

Læs betjeningsvejledningen inden brug.

Produktet er genanvendeligt.

OBS! eller ADVARSEL! eller HUSK! beskriver en

given situation (generelt advarselsskilt.)

Brug høreværn. Eksponering for støj kan

forårsage høretab.

Brug sikkerhedsbriller.

OBS! Advarsel mod kraftig støj!

OBS! Roterende elementer!

OBS! Fare for at knuse hænder!

Den originale version af betjeningsvejledningen er på tysk.

De andre sprogversioner er oversættelser fra tysk.

2. BRUGSSIKKERHED

OBS! Illustrationerne i denne betjeningsvejledning

er kun til reference og kan i nogle detaljer afvige fra

det faktiske produkt.

OBS! Læs alle sikkerhedsadvarsler og alle

instruktioner. Manglende overholdelse af

advarslerne og instruktionerne kan resultere i

elektrisk stød, brand og/eller alvorlig personskade

eller død.

BRUGSANVISNING

g) A készülék működési integritásának biztosítása

érdekében tilos eltávolítani a gyári burkolatot vagy

a csavarokat.

h) Amikor a készüléket a tárolás helyéről a felhasználás

helyére szállítja vagy átviszi, ügyeljen a kézi szállítás

munkavédelmi és biztonsági elveire, amelyek az

adott országban érvényesek, ahol az készülék

használva van.

i) Kerülje azokat a helyzeteket, amikor a készülék

működés közben nagy terhelés miatt leállna. Ez a

meghajtó alkatrészeinek túlmelegedéséhez és az

egység károsodásához vezethet.

j) A mozgó alkatrészeket vagy tartozékokat csak akkor

szabad megérinteni, ha a készülék le van választva az

áramellátásról.

k) Tilos a készüléket működés közben mozgatni,

áthelyezni vagy forgatni.

l) Ne hagyja felügyelet nélkül a készüléket, amíg be van

kapcsolva.

m) Efterlad ikke apparatet uden opsyn, når det er tændt.

Efter slukning må du ikke efterlade apparatet uden

opsyn, før det er kølet af. Der er risiko for brand!

n) A készülék nem játék. Gyermekek nem végezhetik

felnőtt felügyelete nélkül a tisztítási vagy a

karbantartási munkálatokat.

o) Tilos módosítani a készülék felépítését

paramétereinek vagy kialakításának megváltoztatása

érdekében.

p) Tartsa távol a készülékeket tűztől és más

hőforrásoktól.

q) Ne terhelje túl a készüléket.

r) A készülék szellőzőnyílásait nem szabad lezárni!

s) Ne használja a gépet 10 °C alatti hőmérsékleten.

t) Ne használjon eltömődött alakozóval rendelkező

gépet.

u) Rendszeresen ellenőrizze az olajszintet és a görgők

olajozottságát, valamint az alakozók állapotát.

v) Figyelem: Legyen rendkívül óvatos a hajtótengely

közelében – a működésben lévő meghajtóval való

érintkezés végzetes lehet.

w) Tartson biztonságos távolságot a működésben lévő

hajtótengelytől.

x) A gép csak akkor használható, ha:

• a hajtórendszer összes burkolata, a

húzóeszköz burkolatai és a kiegészítő

felszerelések megfelelően vannak felszerelve és

működőképesek.

• A hajtórendszer (TPO tengely) mindkét végén

biztonságosan rögzítve van.

• A hajtórendszer védőelemei szabadon forognak.

y) Új alakozó első használata előtt mindig végezze el a

köszörülési folyamatot az utasításoknak megfelelően.

Az alakozó köszörülésének elmulasztása rossz

minőségű pellet előállításához vezet.

2.2. PERSONLIG SIKKERHED

a) Tilos a készüléket fáradtan, betegen vagy

alkohol, kábítószer vagy olyan gyógyszer hatása

alatt használni, amely jelentősen korlátozza a

koncentrációs képességet.

b) A gépet csak olyan testileg és szellemileg

alkalmas, szakképzett személyek kezelhetik, akik

elolvasták a jelen használati utasítást és részt vettek

munkavédelmi és munkaegészségügyi képzésben.

c) A gépet nem használhatják csökkent szellemi,

érzékszervi és mentális funkciókkal rendelkező

személyek (beleértve a gyerekeket), valamint nem

használhatják megfelelő tapasztalattal és/vagy

ismeretekkel nem rendelkező személyek, kivéve

ha egy a biztonságukért felelős személy felügyeli

munkájukat, vagy elmagyarázta, hogy hogyan kell

kezelni a gépet.

d) Legyen óvatos, használja a józan eszét a készülék

használata során. Munka közben egy pillanatnyi

gyelmetlenség súlyos balesetet okozhat.

e) Használja a szimbólummagyarázat 1. pontjában

felsorolt, a gép üzemeltetéséhez szükséges személyi

védőfelszereléseket.

A megfelelő, hitelesített egyéni védőfelszerelések

használata csökkenti a sérülés veszélyét.

f) Ne viseljen laza ruházatot vagy ékszert. Haját,

ruházatát és kesztyűjét tartsa távol a mozgó

alkatrészektől. A laza ruhák, az ékszerek vagy a

hosszú haj beakadhatnak a mozgó alkatrészekbe.

g) A gép bekapcsolása előtt távolítsa el a beállításnál

használt szerszámokat vagy csavarkulcsokat. A

gép forgó elemeiben hagyott szerszámok vagy

csavarkulcsok sérülést okozhatnak.

h) A készülék nem játék. Nem szabad megengedni,

hogy gyermekek játszanak a készülékkel.

i) Ne tegye a kezét vagy egyéb tárgyakat a működő

gép belsejébe!

2.3. A KÉSZÜLÉK BIZTONSÁGOS HASZNÁLATA

a) Ne terhelje túl a készüléket. Használjon az adott

alkalmazásnak megfelelő eszközöket. A helyesen

kiválasztott készülék jobban és biztonságosabban

tudja elvégezni a rendeltetésének megfelelő munkát.

b) A beállítások módosítása, a tisztítás vagy a

karbantartás előtt ki kell húzni a készüléket az

áramforrásból. Ez a óvintézkedés csökkenti a véletlen

bekapcsolás kockázatát.

c) Az épp használaton kívüli készüléket tartsa távol

gyermekektől és olyan személyektől, akik nem

ismerik a készüléket vagy a használati utasítást. A

készülék veszélyes lehet a tapasztalatlan felhasználók

kezében.

d) Tartsa a készüléket jó műszaki állapotban. Minden

munka előtt ellenőrizze, hogy nincsenek-e sérülések

a burkolaton vagy a mozgó alkatrészeken (repedések

az alkatrészeken és alegységeken, vagy bármilyen

más körülmény, amely befolyásolhatja a készülék

biztonságos működését). Sérülés esetén a készüléket

használat előtt javítsa meg.

e) A készüléket gyermekektől elzárva kell tartani.

f) A készülékek javítását és karbantartását csak

szakképzett személyek végezhetik, kizárólag eredeti

cserealkatrészek használatával. Ez biztosítja a

biztonságos használatot.

HUSK! Børn og andre tilstedeværende personer skal

beskyttes under arbejde med udstyret.

BEMÆRK! Selvom udstyret blev designet, så

det er sikkerhedsmæssigt forsvarligt, er forsynet

med passende beskyttelsesmidler og selvom der

blev anvendt supplerende dele, der har til formål

af beskytte brugeren, er der stadig en lille risiko

for ulykke eller tilskadekomst under arbejde vha.

udstyret. Det anbefales af udvise forsigtighed og

sund fornuft under brug af udstyret.

05.05.2022

3. BRUGSBETINGELSER

Maskinen er designet til fremstilling af granulat og pellets

af organiske materialer, fx savsmuld, papir, halm mv.

Brugeren er ansvarlig for enhver skade, der skyldes

brug i modstrid med den tilsigtede anvendelse.

3.1. BESKRIVELSE AF APPARATET

WIE

2500

1. Påfyldningstragt

2. Trækholder til traktor

3. PTO drivaksel

4. Trækholderåbning til traktor

5. Ramme

6. Gearkasse

7. Skakt

8. Tophus

WIE

3000

FASTGØRELSEN AF MASKINEN TIL TRAKTOREN

• Indsæt trækkene i hullerne (4) som vist på guren

nedenfor.

• Fastgør maskinen ved hjælp af låsene og håndtaget

(2).

• Tilslut den anden ende af drivakslen til traktoren.

3.2. FORBEREDELSE TIL ARBEJDE

APPARATETS PLACERING

Omgivelsestemperaturen må ikke overstige 40°C, og

luftfugtigheden må ikke overstige 85%. Apparatet skal

placeres på en måde, der sikrer god luftcirkulation. Der skal

opretholdes en afstand på mindst 10 cm fra apparatets

væg. Hold apparatet væk fra varme overader. Apparatet

skal altid bruges på en jævn, stabil, ren, brandsikker og tør

overade og uden for rækkevidde af børn og mennesker

med nedsatte mentale, sensoriske og mentale funktioner.

MONTERING AF APPARATET

Når du har pakket apparatet ud, skal du udføre følgende

trin:

• installer nettet i tragten, sæt det derefter på

maskinhuset og skru det fast.

• skru skakten.

• skru den ene ende af drivakslen fast på maskinen

som vist på nedenstående gur.

3.3. ARBEJDE MED APPARATET

2. Før du starter maskinen, er det nødvendigt at:

• kontroller at alle bolte og skruer er spændt.

• smør lejerne i henhold til instruktionerne angivet i

punkt 3.4.

• smør lejerne i henhold til instruktionerne angivet i

punkt 3.4.

• ved første gangs brug af en ny matrice skal den

slibes i henhold til anvisningerne angivet i punkt 3.4.

3. Start traktoren med maskinens drivaksel påsat.

Rotoren vil begynde at rotere.

4. Placer granulatbeholderen under skakten.

5. Put blandingen i skakten. Øg mængden af hældt

materiale gradvist for at undgå tilstopning af

matricen eller overbelastning af maskinen. Hvis du

smider for meget ind på én gang, kan det få matricen

til at tilstoppe.

OBS:

• hvis råmaterialet er for tørt, vil det ikke blive presset

ordentligt,

• hvis råvaren er for fugtig, vil pillerne være af dårlig

kvalitet.

• den maksimale længde på råmaterialet bør være

cirka 5 mm, længere materiale kan tilstoppe

maskinen og reducere dens eektivitet. For store

råvarer bør brydes/skæres i mindre partikler.

6. Efter kort tid vil pillerne falde ned i beholderen under

slisken, som først opnår sin endelige hårdhed og

konsistens efter afkøling.

7. Fortsæt på samme måde, indtil blandingen er

færdigbehandlet.

8. Når arbejdet er afsluttet, skal du slukke for apparatet

med OFF-knappen og afbryde strømkablet.

OBS: Stop ikke maskinen, når pillerne presses (bortset

fra et nødstop), ellers vil maskinen blive tilstoppet.

ADVARSEL: Efterlad ikke maskinen uden opsyn, før

den er kølet helt af.

9. Rengør apparatet, så pillerester ikke forbliver på

rullerne og i matricen.

3.4. RENGØRING OG VEDLIGEHOLDELSE

Stands drevet ved at slukke for traktoren, før hver

rengøring, justering eller udskiftning af redskaber, og også

når maskinen ikke er i brug. Frakobl derefter drivakslen fra

traktoren for at undgå utilsigtet start.

a) Der må kun bruges ikke-ætsende midler til rengøring

af overaden.

b) Opbevar apparatet på et køligt og tørt sted, beskyttet

mod fugt og direkte sollys.

c) Det er forbudt at sprøjte apparatet med en

vandstrøm eller nedsænke det i vand.

d) Sørg for, at der ikke kan trænge vand ind gennem

ventilationsåbningerne i huset.

e) Ventilationsåbningerne skal rengøres med en børste

og trykluft.

f) Der bør udføres regelmæssig inspektion af apparatet

med hensyn til dens tekniske eektivitet og

eventuelle skader.

g) Brug ikke skarpe og / eller metalgenstande (f.eks.

en stålbørste eller en metalspatel) til rengøring, da

de kan beskadige overaden af det materiale, som

apparatet er fremstillet af.

h) Rengør ikke apparatet med sure stoer, medicinske

midler, fortyndere, brændstof, olier eller andre

kemikalier, da disse kan beskadige apparatet.

05.05.2022

1. Forberedelse af blandingen til foderpiller

Vi anbefaler at anvende bindemiddel til foderpiller

(varenummer 10530000).

Beskrivelse: modiceret hvedestivelse der er godkendt til

fødevarer

Form: løst pulver

Farve: hvid til let ødefarvet

Lugt og smag: typisk for hvedestivelse

Parameter:

• Fugtigheden må ikke overstige 11%

• pH-værdi 5,5 - 7,5

• Viskositet > 3000 mPas

• Pulveret kan opløses i koldt vand

Anvendelsesområde: Produktet har fremragende bindende

egenskaber der bruges til fremstilling af forskellige

produkter, herunder piller af trækul, stenkul, savsmuld,

halm eller gødningsbriketter. Godkendt til fremstilling

af foderpiller til alle dyr. Die Bindemidlet blandes med

ingredienserne og gør at de klæber bedre sammen. Tørre

ingredienser skal fugtes for at undgå støvdannelse. Ved

brug af bindemiddel bliver resultatet mere ensartede piller

gegeben. Vær ved pilleproduktionen opmærksom på at

ingredienserne har den rigtige fugtighed.

Anbefalet fugtighed:

• Trækul: 5 - 7 %

• Stenkul: 1,5 - 5 %

• Træ: 0,5 - 2 %

• Halm: 1,5 - 5 %

Emballage: papirsække i ere lag med lufttilførsel og en

nettovægt på 20 kg (660 kg pr. palle) eller kæmpesække

med 800 kg. Opbevaring: i tørre og lukkede rum.

Holdbarhed: 12 måneder fra produktionsdatoen.

TIP : Scan QR-koden herunder for at se en video om

hvordan du forbereder maskinen til brug.

WIE

2500 WIE

3000

UDSKIFTNING/AFMONTERING AF MATRICE

Følg disse trin for at udskifte / adskille matricen:

• Sluk for traktoren for at stoppe maskinens drivaksel.

Frakobl drivakslen fra traktoren.

• Skru skakten af og fjern det fra apparathuset.

• Fjern trykjusteringsboltene mellem matricen og

rullerne og de øvre husmonteringsskruer. Træk

rullerne ud.

• Fjern låsemøtrikken.

• Brug den medfølgende skruenøgle til at skrue

spændemøtrikken af.

• Hullerne til fastgørelse af håndtaget bliver synlige

efter fjernelse af fastgørelsesmøtrikken For at fjerne

matricen skrues først holderen fast med skruerne

markeret som 1 og 2 på tegningen. Skru derefter

langsomt skrue nr. 3 i, matricen vil begynde at hæve

lidt.

OBS! Skruerne skal strammes lige meget. Ellers vil en

af rullerne ikke rotere. Spænd skruerne forsigtigt og

jævnt. Hvis de strammes for meget, kan valsen eller

akslen blive deformeret. Hvis hulskiven er stoppet, så

øg ikke presset på valsen ved at stramme skruerne.

RULLE-OG MATRICESMØRING

OBS: Rullerne og matricen skal smøres med lejefedt hver

gang efter 8 timers drift.

Tryk fedtet ind med den medfølgende fedtsprøjte. Placer

enden af fedtsprøjten i fedtindsprøjtningshullet som vist på

guren nedenfor.

For at smøre rullelejerne skal de først afmonteres fra

apparatet. Til dette formål skal du:

• Skru påfyldningstragten og det øverste hus af, og

afmonter det.

• Træk rullerne ud.

• Smør dem med en fedtsprøjte.

• Træk matricen ud. Afhængigt af behov skal du

derefter rengøre den eller udskifte den med en ny.

• Når du samler matricen på plads og samler

apparatet, skal du fortsætte på samme måde som

ved afmonteringsprocessen.

RULLEREGULERING

Afstanden mellem rullerne og matricen skal være i området

0,1-0,3 mm. Matricen skal kunne rotere frit under rullerne.

Justeringen foretages ved hjælp af skruerne markeret på

nedenstående tegning.

05.05.2022

• 5 kg nt sand (valgfrit)

• 1,5 liter brugt eller forurenetvegetabilsk olie

b) Bland alle ingredienser i en bøtte, indtil du opnår en

blanding som på billedet nedenfor.

c) Skub blandingen 80-90 gange gennem formen,

indtil granulatet, der kommer ud af slisken, opfylder

kvalitetskravene.

i) Smør apparatet regelmæssigt i henhold til

instruktionerne.

SLIBNING AF EN NY MATRICE

VIGTIGT! Hulskiven er en sliddel. Den har en levetid

på ca. 300 arbejdstimer eller 30 dage (ved daglig

brug i ca. 6 timer). Sliddele er ikke omfattet af

garantien. Så snart hulskiven er slidt 4 mm på den

ene side så køb en ny hulskive.

Før første brug skal en ny matrice poleres og rengøres ved

at følge processen beskrevet nedenfor:

a) Forbered:

• 5 kg mel eller savsmuld

OLIEUDSKIFTNING

Skift olien efter de første 60 timers drift. For at gøre dette

skal du:

• For at tømme den gamle oliebeholder skal du

placere en brugt oliebeholder under maskinen og

skrue skruen af, der er markeret som „b“ i guren

nedenfor. Vent til olien løber ud. Spænd „b“ -skruen.

OBS: Den opsamlede væske skal bortskaes i

overensstemmelse med lokale bestemmelser.

• For at hælde frisk olie i kassen skrues

oliepåfyldningsdækslet af mærket „a“ i

nedenstående gur. Hæld olien i og luk derefter

påfyldningsdækslet.

Product Name

Model

Rated Power

Output

Weight

Production Year

Serial No.

expondo.com

Manufacturer: expondo Polska sp. z o.o. sp. k.

ul. Nowy Kisielin-Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

NAMEPLATE TRANSLATIONS

1 2 3 4

DE Produktname Modell Nennleistung Fodder production eciency

EN Product Name Model Rated power Futterproduktionsezienz

PL Nazwa produktu Model Moc znamionowa Wydajność produkcji paszy

CZ Název výrobku Model Jmenovitý výkon Výrobní kapacita krmiva

Nom du produit Modèle Puissance nominale Ecacité de la production

d‘aliments pour animaux

IT Nome del prodotto Modello Potenza nominale Produzione oraria di mangime

Nombre del producto Modelo Potencia nominal Rendimiento de producción de

piensos

HU Termék neve Modell Névleges teljesítmény A takarmánytermelés hatékonysága

DA Produktnavn Model Nominel eekt Foderproduktionseektivitet

5 6 7 8

DE Gewicht Produktionsjahr Ordnungsnummer Manufacturer

EN Weight Production Year Serial No. Hersteller

PL Ciężar Rok produkcji Numer serii Producent

CZ Hmotnost Rok výroby Sériové číslo Výrobce

FR Poids Année de production Numéro de serie Fabricant

IT Peso Anno di produzione Numero di serie Produttore

ES Peso Año de producción Número de serie Fabricante

HU Súly Gyártási éve Sorozatszám Termelő

DA Vægt Produktionsår Serienummer Producent

WIE-PM-3000

WIE-PM-2500

RESERVEDELE

• 10280152, 10280158 - Kötőanyag 2,5 mm

• 10280153, 10280159 - Kötőanyag 3 mm

• 10280154, 10280160 - Kötőanyag 4 mm

• 10280155, 10280161 - Kötőanyag 6 mm

• 10280156, 10280162 - Kötőanyag 8 mm

• 10280156, 10280163 - Press-Roller

• 10530000 - Bindemiddel til foderpiller

Problem Mulig

årsag

Løsning

Hulskiven /

valsen klæber

fast eller er

tilstoppet.

Blandingen af

ingredienser

til foderpiller

er forkert el-

ler hulskiven

passer ikke til

blandingen.

Sluk maskinen og

rengør hulskiven /

valsen. Bland ingre-

dienserne igen (som

beskrevet under

10530000). Alter-

nativt kan du fylde

mindre foderblan-

ding i maskinen

eller anvende en

passende hulskive

Maskinen pro-

ducerer ingen

foderpiller.

Det lugter

brændt. Maski-

nen ryger eller

bliver meget

varm.

Hulskiven er

stoppet.

Rengør hulskiven

og valsen. Sørg

for at forbedre

foderpilleblandin-

gen. Anvend hertil

bindemiddel. Hæld

en mindre mængde

foderpilleblanding i

maskinen.

Maskinen

producerer for

få foderpiller.

Foderpilleb-

landingen er

ikke god nok.

Sørg for at forbedre

foderpilleblandin-

gen. Anvend hertil

bindemiddel.

Akslen er bøjet

eller knækket.

Skruerne

der holder

akslen, er for

stramme.

Udskift den beska-

digede aksel med

en ny.

Hulskiven og/

eller valsen er

slidt

Hvis afstanden mel-

lem valsens hjul og

hulskiven er mere

end 4 mm skal

hulskiven udskiftes.

Hulskivens levetid

er ca. 300 timer,

derefter skal den

udskiftes.

Valsen

klemmer, er

blokeret eller

laver lyde.

Lejerne til

valsens hjul er

beskadigede

eller ikke ve-

dligeholdte.

Udskift lejerne med

nye. Smør dem

med lejefedt inden

monteringen.

PROBLEM

05.05.2022

NOTES/NOTIZEN

05.05.2022

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungs-

abfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die

Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät,

wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten

Erfassung zuzuführen. Die öentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen ein-

gerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden.

Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die

in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO

–

UND ELEKTRONIK

–

ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

UMWELT

–

UND ENTSORGUNGSHINWEISE

Utylizacja produktu

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyz-

naczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowe-

go. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne

wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochro-

ny zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie

z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

For the disposal of the device please consider and act according to the national and local rules and regulations.

CONTACT

expondo Polska sp. z o.o. sp. k.

ul. Nowy Kisielin-Innowacyjna 7

66-002 Zielona Góra | Poland, EU

e-mail: info@expondo.com

expondo.com

Produkt Specifikationer

Mærke:	Wiesenfield
Kategori:	Ikke kategoriseret
Model:	WIE-PM-2500

Har du brug for hjælp?

Hvis du har brug for hjælp til Wiesenfield WIE-PM-2500 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Wiesenfield Manualer

Wiesenfield WIE-PPS-60 Manual

20 Juli 2025

Wiesenfield WIE-CS-120 Manual

20 Juli 2025

Wiesenfield WIE-KC-5 Manual

20 Juli 2025

Wiesenfield WIE-BK-62 Manual

20 Juli 2025

Wiesenfield WIE-CCD-200 Manual

20 Juli 2025

Wiesenfield WIE-PPS-50 Manual

20 Juli 2025

Wiesenfield WIE-QP-30 Manual

20 Juli 2025

Wiesenfield WIE-SEED-04 Manual

11 Juli 2025

Wiesenfield WIE-CT-200 Manual

10 Juli 2025

Wiesenfield WIE-CT-300 Manual

10 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Biltema 27-0171 Manual

1 September 2025

TOA MT-S0601 Manual

1 September 2025

Biltema 25-8204 Manual

1 September 2025

Aiphone IS-IPDVF-RP10 Manual

1 September 2025

Biltema 25-8064 Manual

1 September 2025

WilTec 61750 Manual

1 September 2025

Microchip AT7913 Manual

1 September 2025

Biltema 25-848 Manual

1 September 2025

Biltema 25-8200 Manual

1 September 2025

Graco Trabon 24B496 Manual

1 September 2025
