Side 1/16

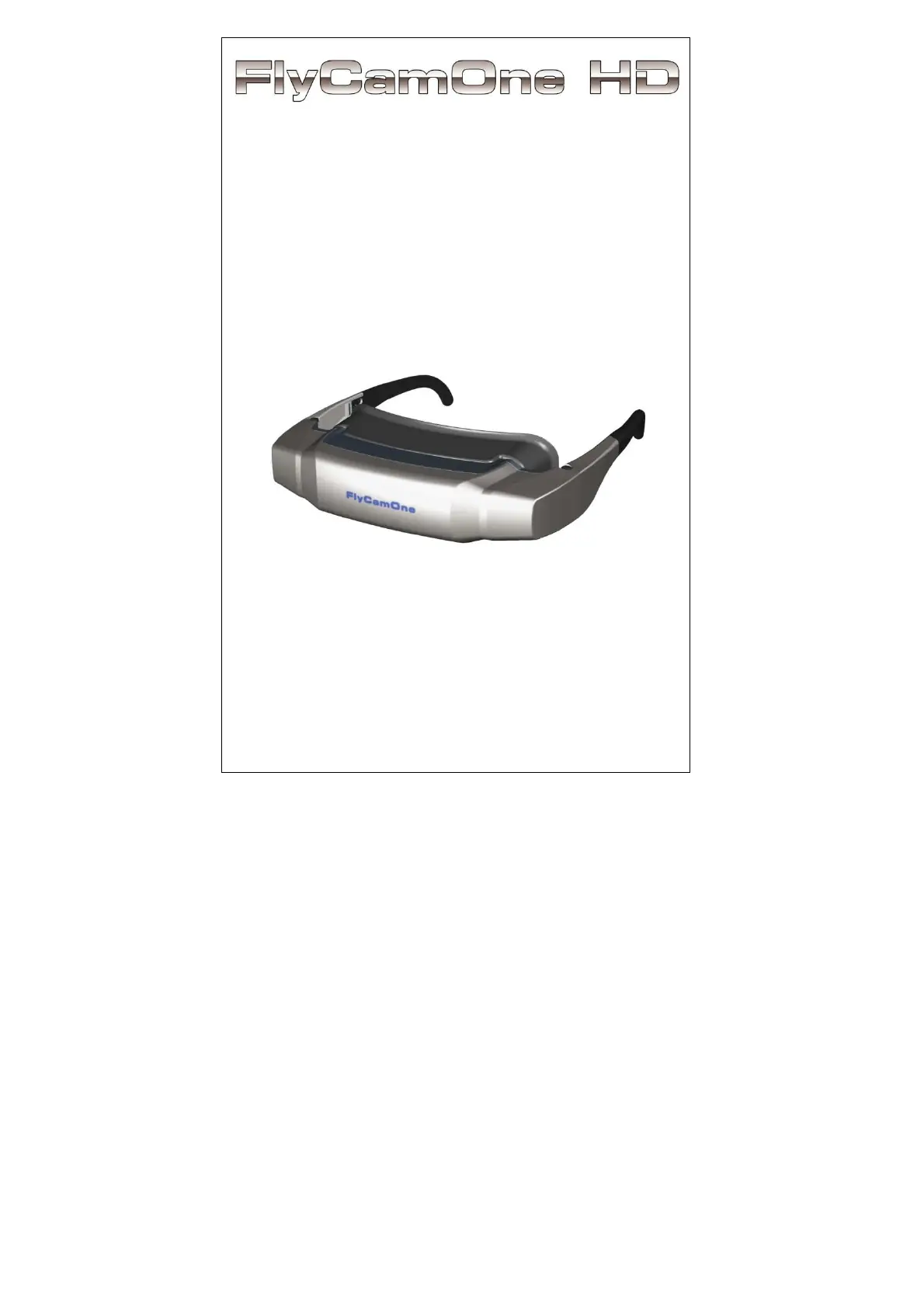

V-Eyes Video Glasses
Bedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
Instruction manual
Please read carefully before using the camera!
Manuel d’instructions
A lire attentivement avant d’utiliser le modèle!
Manual de uso
Cuidado, leer atentamente antes de utilizar!
Vers.: 1.0
2
"FlyCamOne", “CarCamOne” und das “FlyCamOne” Logo sind registrierte Marken von ACME the game company, Deutschland
© copyright 2011 von ACME the game company GmbH
3
Sicherheitshinweise
WARNUNG:
BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:
- SETZEN SIE DAS GERÄT NICHT REGEN,
FEUCHTIGKEIT, TROPF- ODER
SPRITZWASSER AUS
- STELLEN SIE KEINE FLÜSSIGKEITS
GEFÜLLTEN
GEFÄSSE WIE VASEN AUF DAS GERÄT
- VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE
- DEMONTIEREN SIE NICHT DAS GERÄT
- IM INNERN BEFINDEN SICH KEINE TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST-
MITARBEITERN DURCHFÜHREN
SERVICE & SUPPORT
ACME the game company GmbH
Industriestr. 10a
33397 Rietberg
Germany
Tel: +49 5244 7000 70
service@flycamone.com
oder
http://www.flycamone.com
Informationen zum enthaltenen LiPO-Akku
ACHTUNG
Wenn ein Akku nicht ordnungsgemäß
ausgetauscht wird, besteht Explosionsgefahr.
Tauschen Sie den Akku stets durch einen vom
Hersteller empfohlenen Akku desselben oder
eines entsprechenden Typs aus. Entsorgen Sie
alte Akkus entsprechend den Anweisungen
durch den Hersteller.
Es besteht Brand-, Explosions- und
Verbrennungsgefahr. Zerlegen Sie nicht den
Akku.
Vermeiden Sie die Erhitzung des Akkus über
die unten genannte Temperatur und
verbrennen Sie sie nicht.
LiPO-Akku <60°C
CE Deklaration
Hiermit erklären wir, dass dieses Modell den
grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie
2004/108/EG entspricht. Eine Kopie der
Konformitätserklärung kann unter der oben
genannten Adresse angefordert werden.
In dem Produkt ist ein LiPo-Akku enthalten.
Bringen Sie verbrauchte Akkus zu einer dafür
vorgesehenen Sammelstelle.
WEEE Reg. Nr.: DE64989527
Benutzerinformation zur Entsorgung von
elektrischen und elektronischen Geräten
Entsprechend der Firmengrundsätze der
ACME the game company GmbH wurden
hochwertige wiederverwertbare Komponenten
in diesem Produkt verbaut. Dieses Symbol auf
Produkten und/oder Begleitdokumenten
besagt, dass das Produkt am Ende der
Lebensdauer getrennt vom Hausmüll entsorgt
werden muss.
Bringen Sie diese Produkte, auch den Akku,
zur ordnungsgemäßen und umweltfreundlichen
Entsorgung zu Ihrer nächsten Sammelstelle
(bzw. Recyclinghof).
Der Hersteller haftet nicht für den Verlust von Aufnahmen durch Fehlfunktion oder für Defekte des
Gerätes, Speichermediums oder des Zubehörs.
BEACHTEN SIE: Die Privatsphäre anderer ist auch gesetzlich geschützt und sollte tabu sein. Das
4
Aufzeichnen Dritter kann eine strafbare Handlung sein. Sie sind für Ihr Handeln verantwortlich.

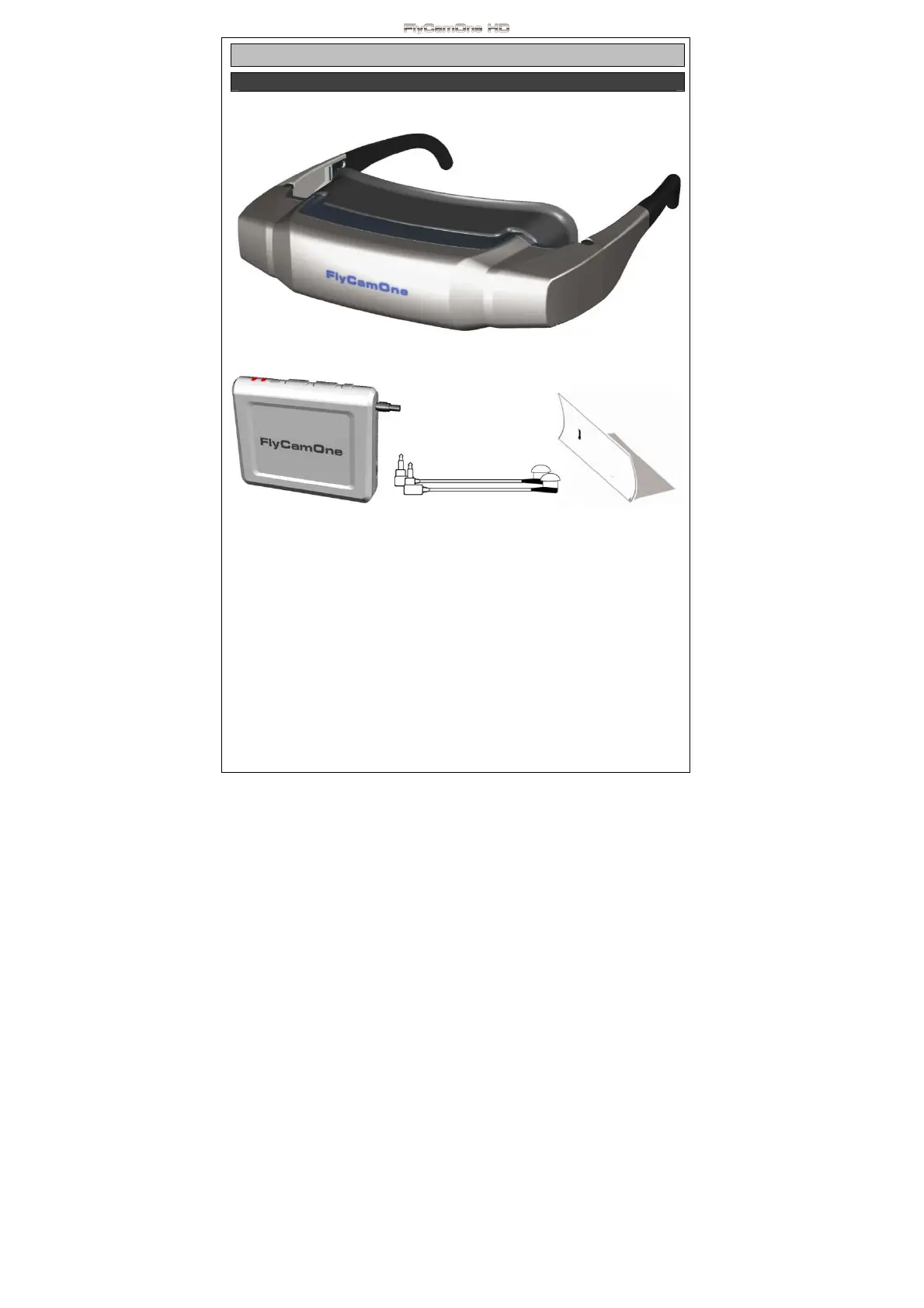

Lieferumfang
Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen
V-Eyes Brille
Basismodul Kopfhörer Anleitung
5
FlyCamOne HD Videobrille
Die FlyCamOne HD V-Eyes Video Brille ist mit hochwertigen Videobausteinen ausgestattet
die eine Bildschirmdiagonale von 68“/172cm bei einer Auflösung von 640x320xRGB (922K)
simulieren.
Epilepsie-Warnung
Bei manchen Personen kann es in besonderen Fällen zu epileptischen Anfällen oder
Bewusstseinsstörungen kommen, wenn sie bestimmten Blitzlichtern oder Lichteffekten
ausgesetzt sind. Diese Personen können möglicherweise bei der Benutzung von Computer-
und Videospielen einen Anfall erleiden. Hiervon können auch Personen betroffen sein, deren
Krankheitsgeschichte bislang keine Epilepsie aufweist und die nie zuvor epileptische Anfälle
gehabt haben.
Falls bei Ihnen oder einem Familienmitglied unter Einwirkung von Blitzlichtern schon einmal
Symptome aufgetreten sind, die möglicherweise mit Epilepsie zusammenhängen (wie
Bewusstseinsstörungen oder Anfälle), wenden Sie sich bitte an Ihren Arzt, bevor Sie das
Produkt benutzt. Sollten während der Benutzung Symptome wie Schwindelgefühl,
Sehstörungen, Augen- oder Muskelzucken, Bewusstseinsverlust, Desorientierung, jegliche
Art von unfreiwilligen Bewegungen oder Krämpfen auftreten, beenden Sie die Anwendung
umgehend und konsultieren Sie einen Arzt, bevor Sie das Produkt erneut verwenden.
Rechtlicher Hinweis
In einigen EU-Ländern ist die Nutzung des FlyCamOne V-Eyes Systems und das
gleichzeitige Steuern eines Flugzeugmodells nicht gestattet.
Empfehlung
Nutzen Sie das System immer zu zwei Personen:
Ein Pilot, der das Modell steuert, sowie ein virtueller Pilot, der das FlyCamOne System trägt,
oder Sie verbinden zwei RC-Anlagen über den Trainerport,
während das FlyCamOne V-Eyes System mit dem FlyCamOne LinX gesteuert wird.
Akku aufladen
Beim Kauf dieses Gerätes ist der enthaltene Akku nicht vollständig geladen. Laden Sie den
Akku zunächst vollständig auf, bevor Sie die FlyCamOne HD Brille in Gebrauch nehmen.
Verbinden Sie das Basismodul der Videobrille mit der Transmitter Empfangseinheit
(FCHD03) zum Laden. Der Ladevorgang wird durch die rote Funktions-LED angezeigt und
leuchtet grün wenn der Vorgang abgeschlossen ist. Der Ladevorgang dauert ca. 2 Stunden.
6

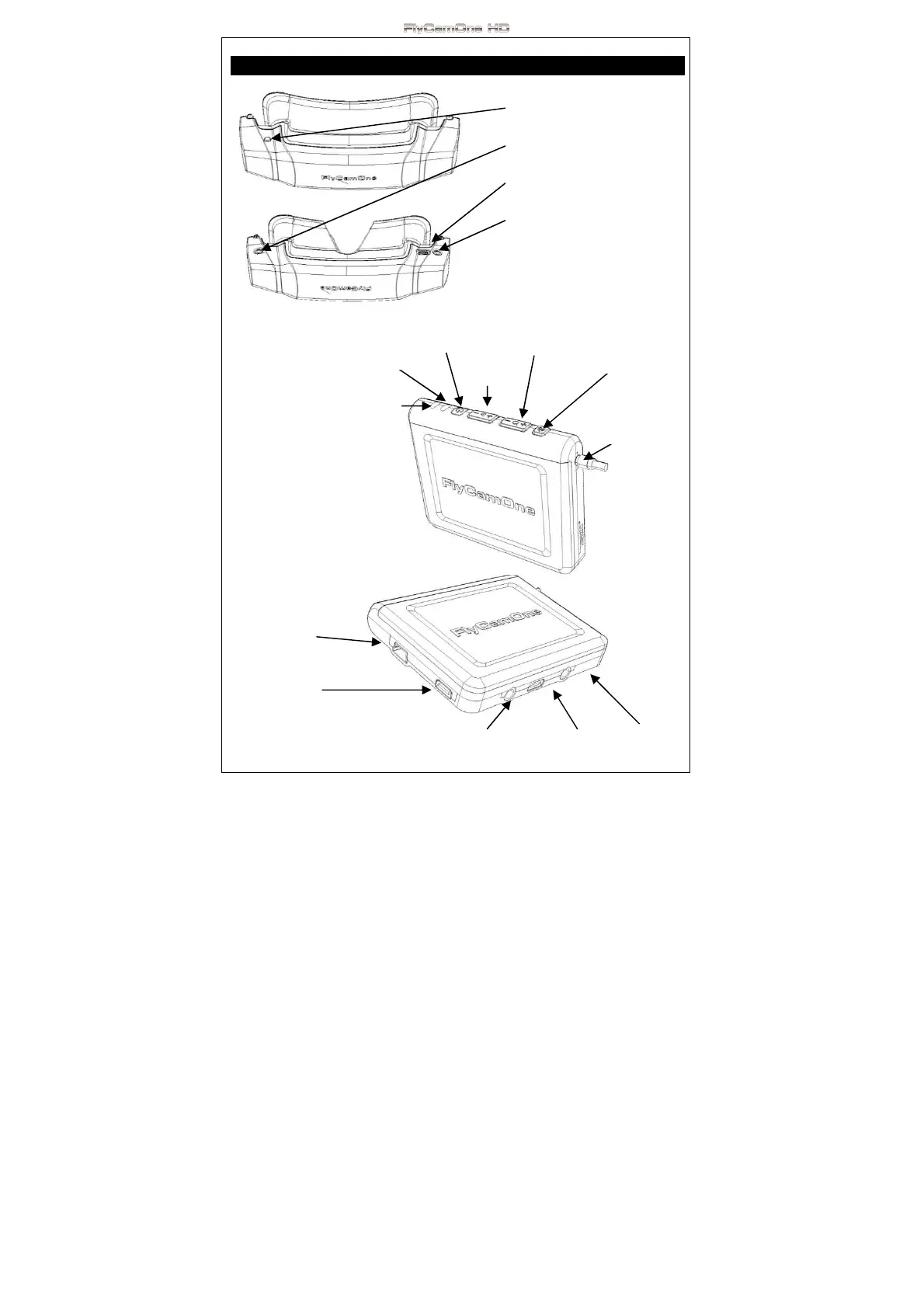

Funktionsübersicht - Aufbau
LinX Anzeige
Lautstärk
e
Binden
LinX Antenne
ZoZoom
Ein
-
/Aus
Betriebsanzeige
Mini- USB
10-Pin-Bus
PPM Signal I/O-Port Brille AV-
IN
Gyroskop-Reset
Kopfhörerbuchse links
Kabel zur V-Eyes Basis
Kopfhörerbuchse rechts
7
Inbetriebnahme
Für den Betrieb der V-Eyes Videobrille in Verbindung mit der FlyCamOne HD ist das
Videoübertragungssystem (FCHD03) notwendig.
Schieben Sie die V-Eyes Basis auf den Video-Empfänger und verriegeln Sie diesen. (Öffnen
Sie den Empfänger indem Sie das Batteriefach zur Schalterseite schieben).
Stecken Sie das Kabel der Brille in die Buchse an der Unterseite der V-Eyes Basis.
Schalten Sie nun alle Komponenten ein (Kamera, Sender, Empfänger und V-Eyes Basis)
Wählen Sie den gleichen Kanal bei Sender und Empfänger. Das Livebild der Kamera
erscheint in der Videobrille.
Sie haben nun zwei Möglichkeiten, die Daten des Head-Tracking an die Kamera zu
übertragen.
Integriert in der Basis ist die LinX Steuerung mit der Sie die Funktionen Ansprechen können
(FlyCamOne HD 1080p) – das Aufstecken der Antenne ist dazu notwendig – Die Reichweite
beträgt bis zu 160m

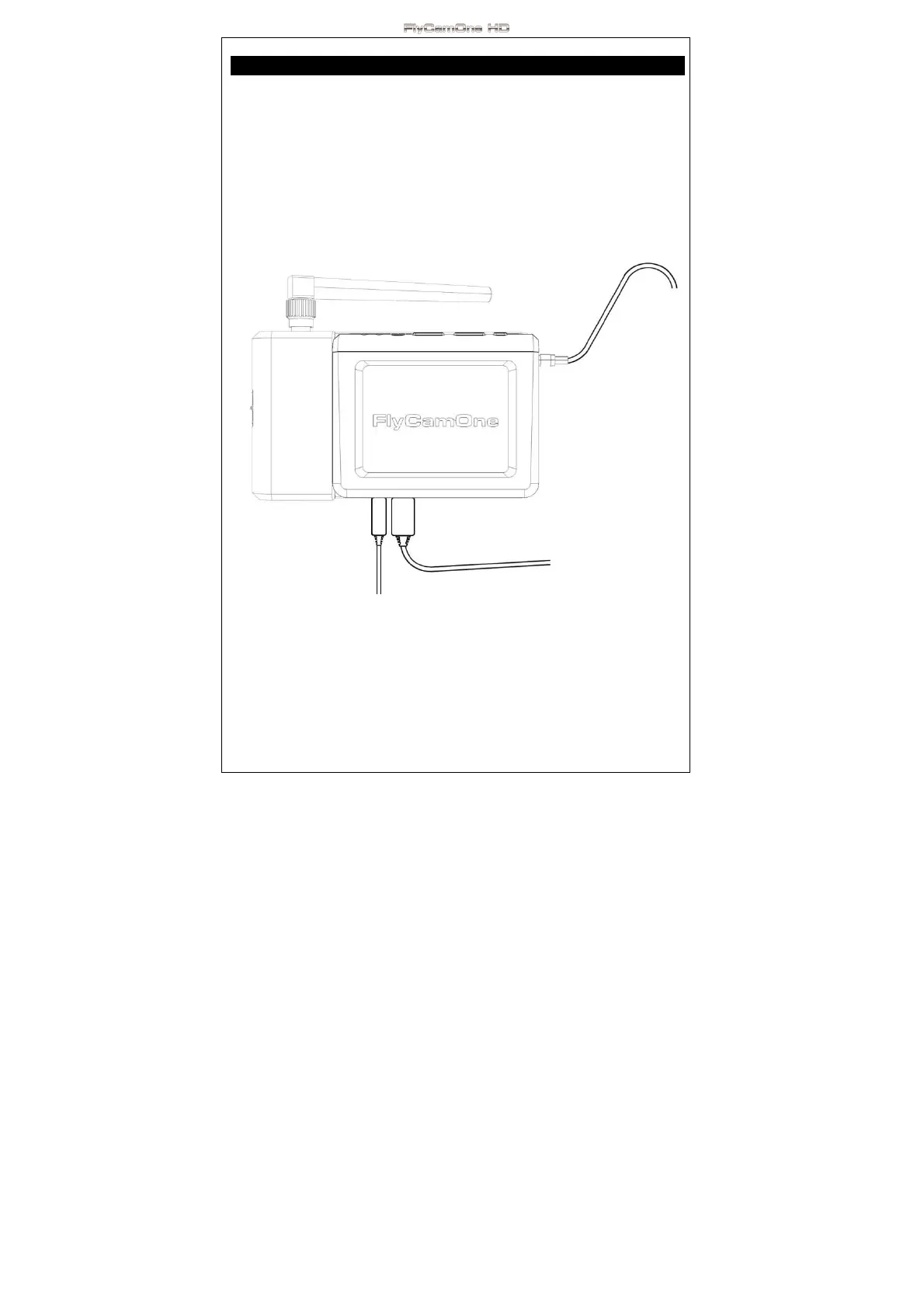

Video Empfänger LinX-
Antennenkabel
PPM-Kabel Kabel zu Brille
zum Trainer-
port
Die zweite Variante ist die Übertragung über den Trainerport einer geeigneten RC-Anlage.
Verbinden Sie hierzu die Basis mit einem zu Ihrer Anlage passenden Trainerportkabel und
konfigurieren Sie diese. Für diese Variante ist auf Empfängerseite die Verbindung der
Kamera mit dem entsprechenden RX-Kabel notwendig. Die Funktionen „Zoom“ und
„Start/Stop“ können über zwei weitere freie Kanäle konfiguriert werden. Entnehmen Sie diese
Einstellung der Anleitung zum RX-Kabel (1080p)
8

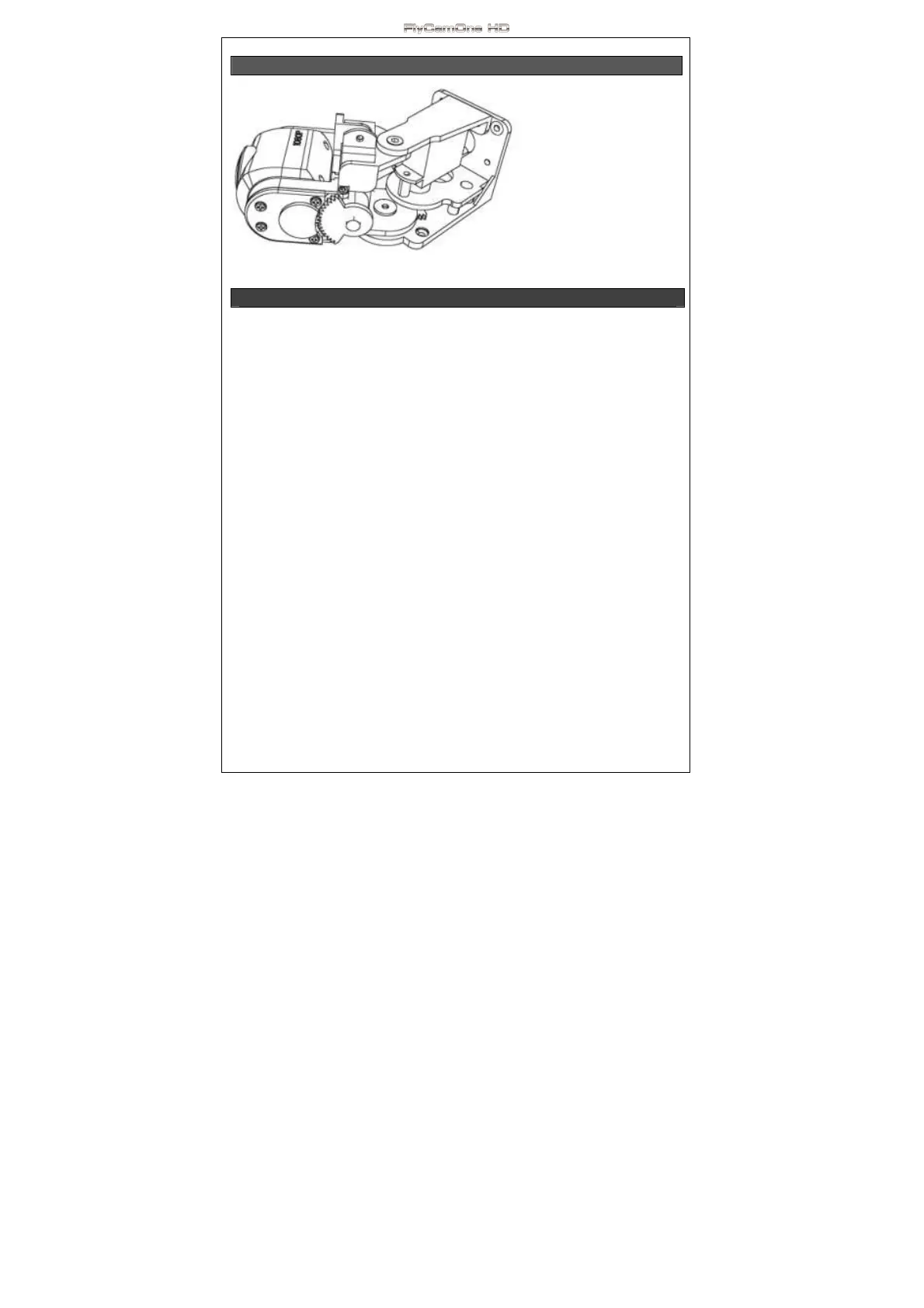

FPV-Kopf für den Immersionsflug im Modellbau (optional)
Mit dem FPV- Kopf erreicht die
Kamera ihre volle
Bewegungsfreiheit um 170° in
der
Pan-Ebene (Schwenken) sowie
170° in der Tilt-Ebene (Neigen).
Im Set sind zwei Servos
enthalten, die an die RC-
Empfänger angeschlossen
werden. Alle Linsen sind zum
FPV-Kopf kompatibel.
(Art.-Nr.: FCHD38)
Technische Daten
Betriebsspannung: 5V (USB / 10Pin Port) / 3,7V (LiPo-Akku, 1000mAh)
Stromaufnahme: 400 mAh
Abmessung: ??x??x?? mm
Gewicht: ??g inkl. Akku
Akku: 3,7V 900mAh LiPo
Video Auflösung: 640x320xRGB (922K)
Ton: ja, über Kopfhörer
AV-Ausgang: ja, über PPM
AV-Eingang: ja (10Pin-Bussystem und 3,5mm Klinkenstecker
USB: zur Stromversorgung
Funksteuerung: ja, LinX-System 433MHz
Betriebs-/Lagertemp.: -10°C bis 60°C
9
FlyCamOne HD Zubehör
FlyCamOne HD 5.8GHz Empfänger mit
63,5mm/2,5' FlyCamOne HD Bildschirm
Art.-Nr.: EAN Artikel
Kompatible
Kamera
FCHD02 4260033 049520
FlyCamOne HD Bildschirm 2,5"; 150cm Kabel 720 & 1080
FCHD03 4260033 049537
FlyCamOne HD Transmission Set 5.8GHz; 720 & 1080
CCHD02 4260033 049544
FlyCamOne HD CarCamOne Kabel; 12-24V 720 & 1080
FCHD58 4260033 047588
FlyCamOne HD RX Kabel 1080
FCHD06 4260033 049568
FlyCamOne HD Akku; Li-Ion 900mAh 1080
FCHD07 4260033 049575
FlyCamOne HD Bewegungssensor mit 120cm Kabel 720 & 1080
FCHD08 4260033 049582
FlyCamOne HD V-Eyes Set; inkl. 433MHz Steuerung 720 & 1080
FCHD09 4260033 049599
FlyCamOne HD Linse 133° Weitwinkel (30BPS) 720 & 1080
FCHD10 4260033 049605
FlyCamOne HD Linse 170° Weitwinkel (30BPS) 720 & 1080
FCHD11 4260033 049612
FlyCamOne HD 1080p myopia Lens Set 720 & 1080
FCHD12 4260033 049629
FlyCamOne HD V-Eyes Base 720 & 1080
FCHD14 4260033 049643
FlyCamOne HD Fernbedienung 1080
FCHD15 4260033 049650 FlyCamOne HD GPS Module 720 & 1080
FCHD16 4260033 049667
FCHD Rapid Rush 16GB Micro SD-Karte 720 & 1080
FCHD20 4260033 049704
FlyCamOne HD HDMI Kabel 1080
FCHD21 4260033 049711
FlyCamOne HD AV Kabel 720 & 1080
FCHD22 4260033 049728
FlyCamOne HD Bildschirm Kabel 720 & 1080
FCHD23 4260033 049735
FlyCamOne HD 5.8GHz Adapter Kabel 720 & 1080
FCHD24 4260033 049742
FlyCamOne HD Kabelverlängerung 200cm 720 & 1080
FCHD25 4260033 049759
FlyCamOne HD Stativhalter 720 & 1080
FCHD26 4260033 049766
FlyCamOne HD Pendelhalter (Flugzeuge und Drachen) 720 & 1080
FCHD27 4260033 049773
FlyCamOne HD Lenkerhalterung (Fahr- od. Motorrad) 720 & 1080
FCHD28 4260033 049790
FlyCamOne HD Saugnapfhalterung 720 & 1080
FCHD29 4260033 049797
FlyCamOne HD Gürtelclip 720 & 1080
FCHD30 4260033 049803
FlyCamOne HD Handgelenkhalter (Bildschirm) 720 & 1080
FCHD32 4260033 049827
FCHD Rapid Rush 32GB Micro SD-Karte 720 & 1080
FCHD33 4260033 049834 FlyCamOne HD Sportster Headset 720 & 1080
FCHD37 4260033 049865 FlyCamOne HD Neoprenarmband für Bildschirm 720 & 1080
FCHD38 4260033049889 FlyCamOne FPV-Kopf mit 2 Servos 720 & 1080
FCHD43 4260033048578 FlyCamOne USB Netzteil 720 & 1080
FCHD47 4260033049933 FlyCamOne Kopfhalterung und Brustgurt 720 & 1080
FCHD49 FlyCamOne HD Linse 96° Weitwinkel (60 BPS) 720 & 1080
FC3104 4260033 048721
5.8GHz Transmitterset Verstärkungsantenne + 500m 720 & 1080
Bitte beachten: Zubehör das ausschließlich mit "1080" gekennzeichnet ist, ist mit der
FlyCamOne HD 720p nicht kompatibel!
Mehr Informationen, Anleitungen, Software finden Sie unter: www.FlyCamOne.com
10

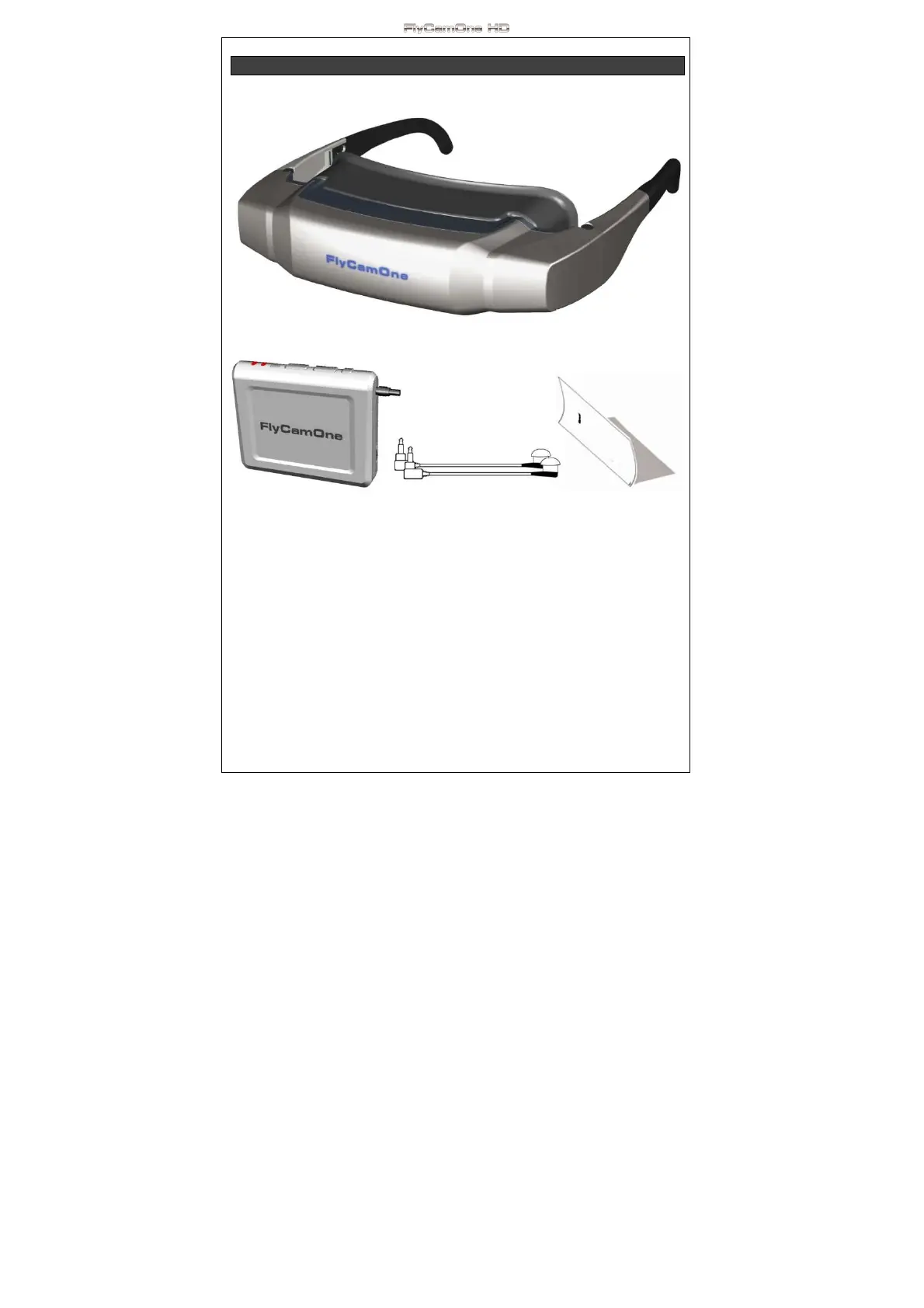

Product contents
Check the completeness before using the product
V-Eyes Goggles
Base Headphones Manual
11
FlyCamOne HD Video Goggles
The FlyCamOne HD V-Eyes Video Goggles are equipped with valuable video modules that
simulate a screen diagonal of 68“/172cm at a resolution of 640x320xRGB (922K).
Epilepsiy- Advisory
Some individuals may get epileptic seizures or consciousness disturbances if they are
exposed to flashing lights or light patterns. These individuals might also get attacked by
seizures playing computer- or video games. Persons who never head epileptic seizures or
other illnesses might be involved as well.
If you or one of your relatives were faced by one of those symptoms that possibly have a
potential nexus to epilepsy (consciousness disturbances or seizures), please consult a doctor
before using the product. If symptoms occur during use, such as dizziness, blurred vision,
eye or muscle twitches, loss of awareness, disorientation, any involuntary movement or
cramps, stop the application immediately and consult a physician before using the product
again.
Legal Note
In some EU- Countries the use of the FlyCamOne V- Eyes System and the simultaneous
control of an aircraft are not allowed.
Advice
Always use the system with two persons:
One pilote who controls the model and a virtual pilot that is controlling and carrying the
FlyCamOne system, or connect two RC- Systems with the trainerport,
while the FlyCamOne V-Eyes System is controlled through the FlyCamOne LinX.
Charging the battery
When buying this device, the battery is not fully charged. Before you use the goggles, charge
the battery at first.
Connect the base of the goggles with the receiver unit of the Transmission Set (FCHD03) for
charge. Charging is indicated by the red LED and switches to green as soon as it is finished.
The charging process takes about 2 hours.
12
Overview and Setup
LinX indicator
Volume
Bind
LinX Antenna
ZoZoom
ON / OFF
Power indicator
Mini- USB
10-Pin-Bus
PPM Signal I/O-Port Goggles AV-
IN
Gyroscope - reset
Headphone plug left
Cable for V-Eyes Base
Headphone plug right
13
Start- Up
For using the V-Eyes together with the FlyCamOne HD the video transmission set (FCHD03)
is essential.
Slide on the V-Eyes Base on the receiver unit and lock it (Open the receiver by sliding the
battery compartment).
Plug the goggles cable in the jack at the bottom of the V-Eyes Base.
Now switch on all elements (camera, sender, receiver and V-Eyes Base).
Choose the same channel on sender and receiver. The live image of the camera will now
appear on the goggles.
You have two possibilities to transfer Head-Tracking to the camera.
The LinX control, that allows to operate the functions, is integrated in the base (FlyCamOne
HD 1080p) – please plug in the antenna for this – the range amounts to 160m then.

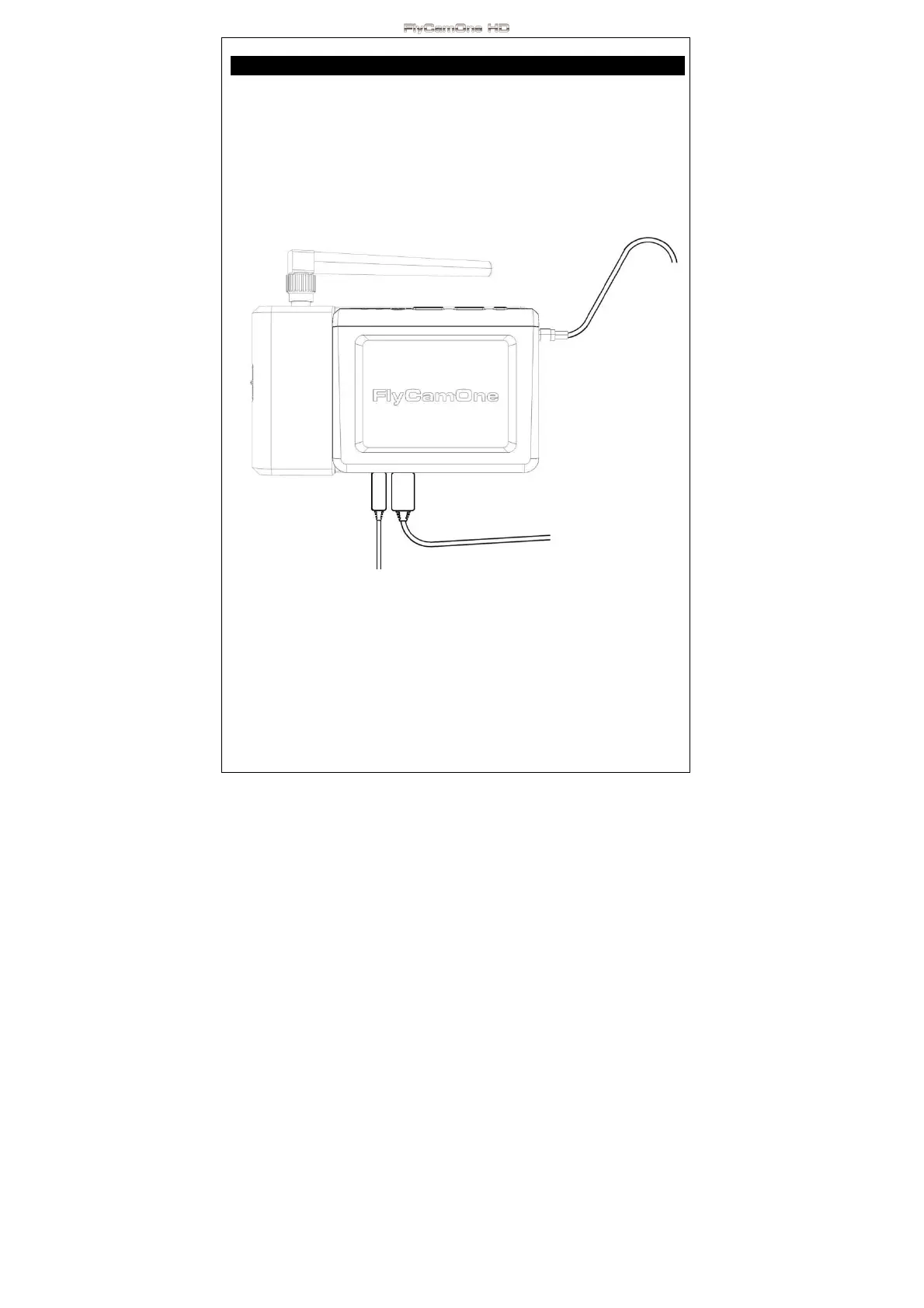

Video receiver LinX-
Antenna cable
PPM-Cable Cable to goggles
for trainer-
port
The second option is the transfer through a trainer port of an appropriate RC System.
To do this, connect the base with a suitable trainer port cable to your system. For this option,
please connect the camera with a suitable RX- Cable to your receiver. „Zoom“ and
„Start/Stop“ can be configured through two free channels. Take this setting from the RX-
Cable manual (1080p).
14
FPV-Head for immersional flight (optional)
With the FPV- head you can
reach full latitude with 170°
Pan- level as well as 170° in
Tilt- level. The set contains two
servos that you can connect to
your receiver. All lenses are
compatible to the FPV- head.
(Art.-No.: FCHD38)
Technical Data
Operating voltage: 5V (USB / 10Pin Port) / 3,7V (LiPo- battery, 1000mAh)
Power consumption: 400 mAh
Size: ??x??x?? mm
Weight: ??g incl. battery
Battery: 3,7V 900mAh LiPo
Video Resolution: 640x320xRGB (922K)
Sound: yes, through headphones
AV-Output: yes, through PPM
AV-Input: yes (10Pin-Bussystem and 3,5mm jack)
USB: for power supply
Remote Control: yes, LinX-System 433MHz
Operation temperature: -10°C to 60°C
15
FlyCamOne HD Accessories
FlyCamOne HD 5.8GHz receiver with 63,5mm/2,5'
FlyCamOne HD screen
Art.-No.: EAN Article
Compatible
Camera
FCHD02 4260033 049520
FlyCamOne HD Screen 2,5"; 150cm cable 720 & 1080
FCHD03 4260033 049537
FlyCamOne HD Transmission Set 5.8GHz; 720 & 1080
CCHD02 4260033 049544
FlyCamOne HD CarCamOne Cable; 12-24V 720 & 1080
FCHD58 4260033 047588
FlyCamOne HD RX Cable 1080
FCHD06 4260033 049568
FlyCamOne HD Battery; Li-Ion 900mAh 1080
FCHD07 4260033 049575
FlyCamOne HD Motion sensor with 120cm cable 720 & 1080
FCHD08 4260033 049582
FlyCamOne HD V-Eyes Set; incl. 433MHz control 720 & 1080
FCHD09 4260033 049599
FlyCamOne HD Lens 133° wide angle(30BPS) 720 & 1080
FCHD10 4260033 049605
FlyCamOne HD Lens 170° wide angle (30BPS) 720 & 1080
FCHD11 4260033 049612
FlyCamOne HD 1080p myopia Lens Set 720 & 1080
FCHD12 4260033 049629
FlyCamOne HD V-Eyes Base 720 & 1080
FCHD14 4260033 049643
FlyCamOne HD Remote Control 1080
FCHD15 4260033 049650 FlyCamOne HD GPS Module 720 & 1080
FCHD16 4260033 049667
FCHD Rapid Rush 16GB Micro SD- Card 720 & 1080
FCHD20 4260033 049704
FlyCamOne HD HDMI Cable 1080
FCHD21 4260033 049711
FlyCamOne HD AV Cable 720 & 1080
FCHD22 4260033 049728
FlyCamOne HD Screen Cable 720 & 1080
FCHD23 4260033 049735
FlyCamOne HD 5.8GHz Adaptor Cable 720 & 1080
FCHD24 4260033 049742
FlyCamOne HD Extension lead 200cm 720 & 1080
FCHD25 4260033 049759
FlyCamOne HD tripod mount 720 & 1080
FCHD26 4260033 049766
FlyCamOne HD Pendelum mount(planes and kites) 720 & 1080
FCHD27 4260033 049773
FlyCamOne HD Handle bar mount(bike- or motorcycle) 720 & 1080
FCHD28 4260033 049790
FlyCamOne HD suction cup 720 & 1080
FCHD29 4260033 049797
FlyCamOne HD belt clip 720 & 1080
FCHD30 4260033 049803
FlyCamOne HD wrist mount (screen) 720 & 1080
FCHD32 4260033 049827
FCHD Rapid Rush 32GB Micro SD-CARD 720 & 1080
FCHD33 4260033 049834 FlyCamOne HD Sportster Headset 720 & 1080
FCHD37 4260033 049865 FlyCamOne HD Neoprene wrist belt for screen 720 & 1080
FCHD38 4260033049889 FlyCamOne FPV-Head with 2 Servos 720 & 1080
FCHD43 4260033048578 FlyCamOne USB power adaptor 720 & 1080
FCHD47 4260033049933 FlyCamOne Head- and chest mount 720 & 1080
FCHD49 FlyCamOne HD Lens 96° wide angle (60 BPS) 720 & 1080
FC3104 4260033 048721
5.8GHz Transmitterset external antenna + 500m 720 & 1080
Please note: Accessories marked with "1080" are not compatible to the FlyCamOne HD
720p!
For more information, manuals and software visit: www.FlyCamOne.com
16
Produkt Specifikationer
| Mærke: | ACME |
| Kategori: | Ikke kategoriseret |
| Model: | V-Eyes |
Har du brug for hjælp?
Hvis du har brug for hjælp til ACME V-Eyes stil et spørgsmål nedenfor, og andre brugere vil svare dig
Ikke kategoriseret ACME Manualer
16 August 2024
16 August 2024
15 August 2024
15 August 2024
14 August 2024
14 August 2024
14 August 2024
13 August 2024
13 August 2024
13 August 2024
Ikke kategoriseret Manualer
- Platinet
- CDP
- Hartke
- Nodor
- Adesso
- AgfaPhoto
- Broan
- Yeastar
- Reebok
- CaviLock
- PetSafe
- Dragonshock
- Wet Sounds
- Vinotemp
- Epiphan
Nyeste Ikke kategoriseret Manualer
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
