User manual

Product Code: AK-ITX07-BK

GB FR

PT JP CN

D ES

Installation Instructions

Power

Switch

USB port

Power LED

Hard Drive LED

① ② ③screws for motherboard case rubber feet thermal compound

④ ⑤ VESA mounting thermal pad screws

① ② ③vis pour carte mère pieds en caoutchouc du boîtier Composé thermique

④ ⑤ tampon thermique Vis de fixation VESA

① ② ③Schrauben für das Motherboard Gehäuse-Gummifüße Wärmeleitpaste

④ ⑤ Wärmepad VESA-Montageschrauben

① ② ③parafusos para placa-mãe pés emborrachados Pasta térmica

④ ⑤ Adesivo térmico parafusos para instalação no suporte VESA

① ② ③tornillos para la placa base pies de goma de la carcasa Compuesto térmico

④ ⑤ Tornillos de montaje VESAalmohadilla térmica

① ② ③マザーボード用ねじケース用ゴム足サーマルグリース

④ ⑤ サーマルパッド VESA取付用ネジ

① ② ③主板螺絲機殼橡膠腳墊導熱膏

④ ⑤ 導熱膠片 VESA安裝螺絲

CAUTION

Electrostatic discharge (ESD) can damage system components. If an ESD-controlled workstation is

not available, wear an antistatic wrist strap or touch an earthed surface before handling any PC

components.

WARNING

Please be careful when unpacking and setting up this product as metal edges can cause injury if not

handled with care.

ATTENTION

Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous ne

disposez pas d’une station de travail avec protection contre l’ESD, portez un bracelet antistatique

ou touchez une surface reliée à la terre avant de manipuler les composants de l’ordinateur.

AVERTISSEMENT

Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins

métalliques coupants qui risquent de vous blesser s’ils ne sont pas manipulés avec soin.

Vorsicht:

Elektrostatische Entladungen (ESD – Electrostatic discharge) kann

Systemkomponenten beschädigen. Sollte ein ESD geschützter Arbeitsplatz nicht vorhanden sein,

tragen Sie ein antistatisches Armband or berühren Sie eine geerdete Oberfläche bevor Sie mit den

Arbeiten am Computer beginnen.

Warnung

Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten

könnten Verletzungen hervorrufen wenn ohne die nötige Vorsicht vorgegangen wird.

CUIDADO

Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema.

Si no puede disponer de una estación de trabajo libre de electrostática, use una muñequera

antiestática o toque una superficie que haga tierra antes de manipular los componentes del

ordenador.

PELIGRO

Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal

pueden causarle cortes o heridas si no son manipulados adecuadamente.

CUIDADO

Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma bancada

específica disponível, utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de

manusear qualquer componente.

ATENÇÃO

Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal podem

machucar, caso o mesmo não seja manuseado com cuidado.

注意

静電気放電（ESD）は電子部品・機器に損傷を与えることがあります。

本製品の取付け作業を行う前に、必ず静電気除去作業を行ってください。

静電気防止袋もしくは静電気防止用ストラップを着用して、取付け作業を行ってください。

警告

金属の角（エージ）部分がケガを引き起こす恐れがありますので、

本製品を開梱後、セットアップする際には、くれぐれも十分ご注意ください。

注意

靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作站，請先穿戴

防靜電脘帶或碰觸地表面，再拿取任何電腦組件。

警告

開箱及安裝中請小心取用，避免被金属邊緣割傷。

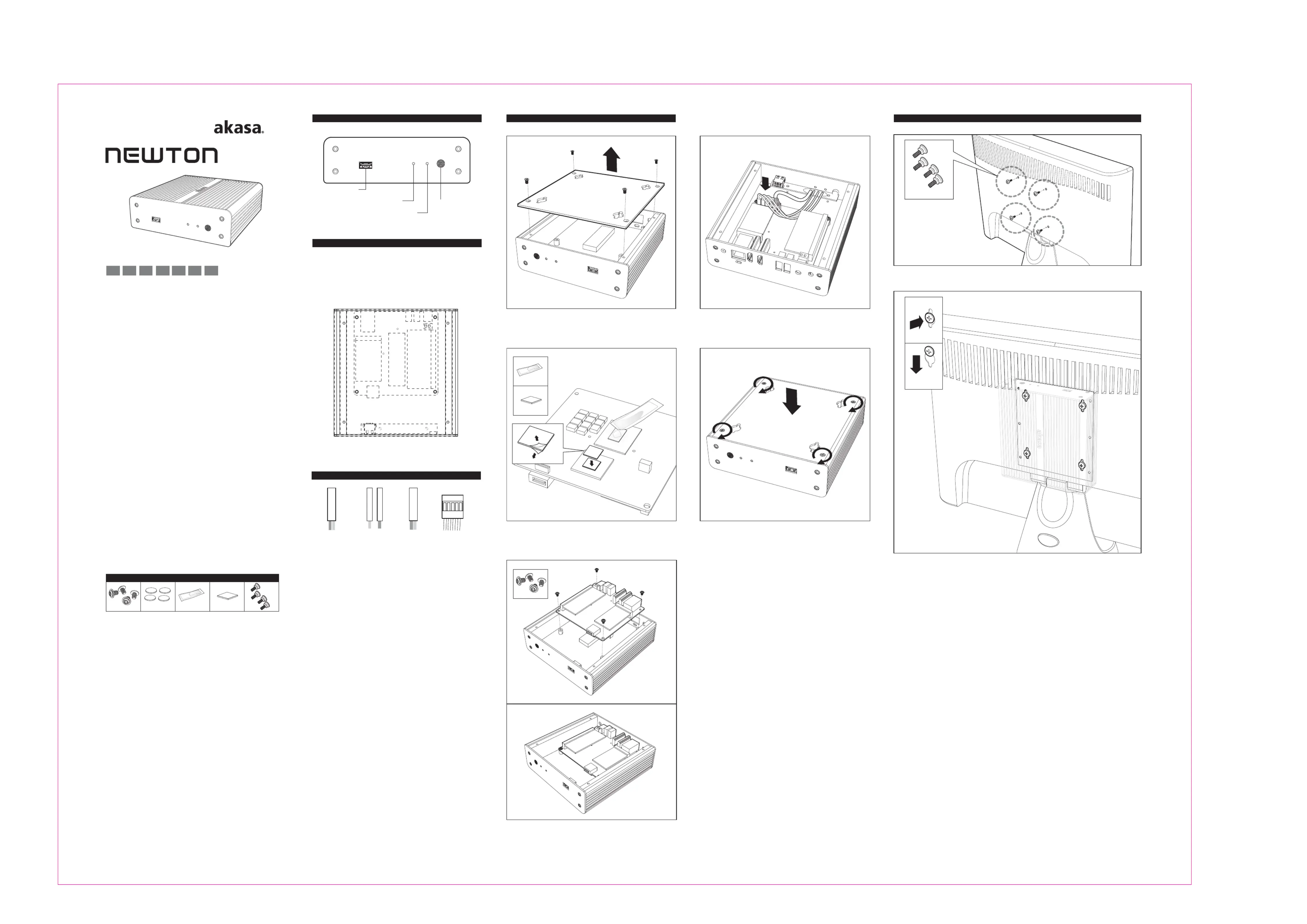

Installation

⑩

B3 (515 x 364mm)

單色印刷，70g模造紙

Contents

① ② ③ ④

⑤

③

④

①

Front panel layout

Internal layout

❶

aluminium heatsink for heat transfer

❷

front panel PCB

❸

M/B mounting standoffs

❶

❸

❷

Internal cable connectors

Connect the case internal cable connectors to the corresponding motherboard headers.

NOTE : If the connectors are not apparent on the board consult your motherboard manual.

Connecting the panel to the wrong headers may result in motherboard damage.

Branchez les connecteurs de câble internes du boîtier aux embases de carte mère

correspondantes.

REMARQUE : Si les connecteurs ne sont pas apparents sur la carte, consultez le manuel de

votre carte mère. Si vous connectez le panneau aux mauvaises embases cela risque

d’endommager la carte mère.

Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden Motherboard-

Anschlüße.

HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind, schauen Sie

bitte in ihren Motherboard-Handbuch nach. Ein Anschluss des Panels an die falschen

Anschlüße kann dazu führen, dass das Motherboard beschädigt wird.

Conecte los conectores de los cables del interior de la carcasa en los correspondientes

cabezales de la placa base.

NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa base La

conexión del panel en los cabezales equivocados podría dañar la placa base.

Conecte os cabos internos do gabinete, nas entradas correspondentes da placa-mãe.

NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o manual da

mesma. Conectar os cabos numa entrada errada, pode danificar a placa-mãe.

ご使用になるマザーボードのマニュアルを参照しケースの各コネクタケーブルを接続し

ます。

注:間違ってマザーボードに接続するとマザーボードに損傷を与える恐れがあります。

必ず、ご使用になるマザーボードのマニュアルをご確認ください。

根据圖示說明,將机箱線材插在相對應的端子上。

注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明.如果線材接錯,有可能造成

主板損坏。

POWER LED+

POWER LED-

Power LED

connectors

USB

connector

H.D.D LED

HDD

activity LED

POWER SW

2-pin Power

Switch

connector
