Side 1/225
3 BEDIENUNGSANLEITUNG
Vor Inbetriebnahme des Gerätes lesen!
53 USER INSTRUCTIONS
Read the manual before using the equipment!
102 MODE D’EMPLOI
Lire cette notice avant d’utiliser le système!
154 MODO DE EMPLEO
¡Consulte el manual antes de utilizar el equipo!
MICROLITE
W E A R A B L E M I C R O P H O N E S
LOW–PROFILE, ULTRA-MINIATURE MICROPHONES
FOR THEATER, BROADCAST AND CONFERENCES
MICROLITE MANUAL 3
1 ALLGEMEINES 6
1.1 Zweck der Bedienungsanleitung 6
1.2 Aufbewahrung der Bedienungsanleitung 6
1.3 Erklärung der verwendeten Symbole 6
1.4 Bestimmungsgemäße Verwendung 7
1.5 Haftung und Gewährleistung 7
1.6 Beschädigungsgefahr 7
1.7 Sicherheit und Umwelt 8
1.7.1 Sicherheit 8
1.8 Umwelt 9
2 KONFORMITÄTSERKLÄRUNG 9
3 MICROLITE: BESCHREIBUNG ALLGEMEIN 10
3.1 Einleitung 10
3.2 Kurzbeschreibung 10
3.3 Varianten der MicroLite Serie 10
4 LAVALIERMIKROFONE 11
4.1 Lieferumfang 12
4.2 Zubehör 12
4.2.1 Gitterkappe 13
4.2.2 Lavalierclips 13
4.2.3 Windschutz 14
4.2.4 Make‑Up Schutz 14

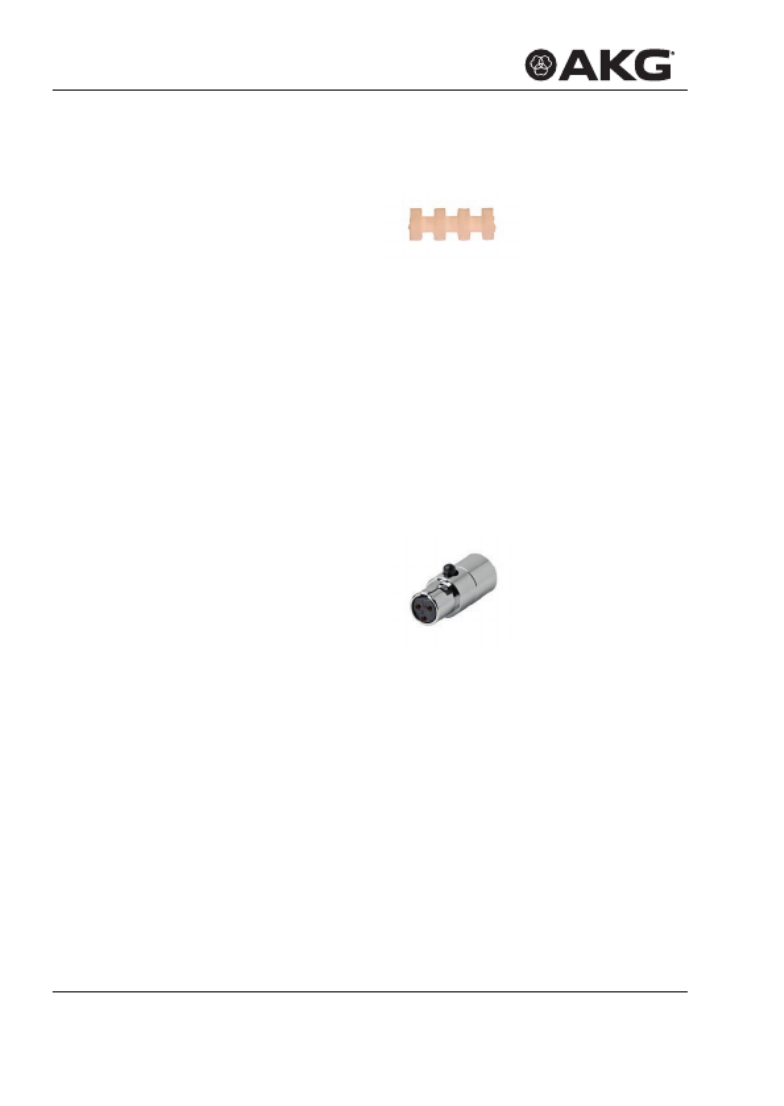

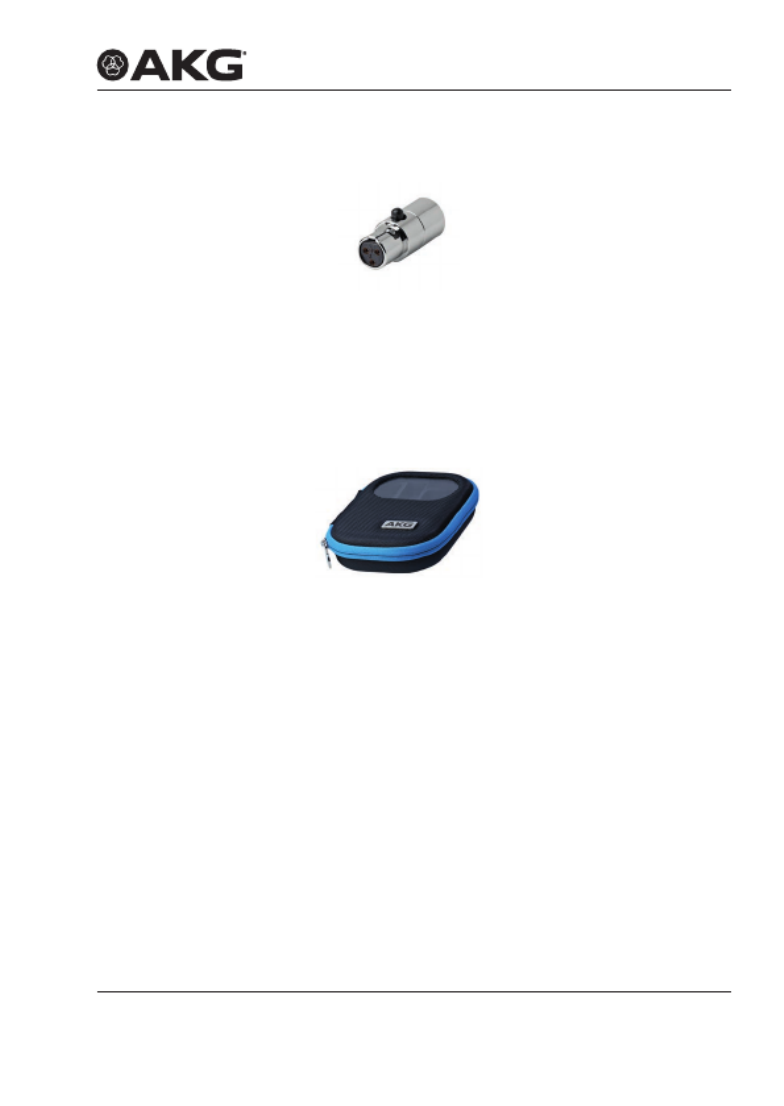

4.2.5 AKG Adapter‑Stecker 15
4.2.6 Etui mit Sichtfenster 15
4.3 Lavaliermikrofon anbringen 16
4.3.1 Make‑Up Schutz anbringen 17
4.4 Anwendung des Mikrofons 17
4.5 Reinigung des Mikrofons 17
5 OHRBÜGELMIKROFONE 18
5.1 Lieferumfang 19
5.2 Zubehör 19
5.2.1 Gitterkappe 20
5.2.2 Kabelclip 20
5.2.3 Windschutz 21
5.2.4 Make‑Up Schutz 21
5.2.5 Schweißschutz 22
INHALT
MICROLITE MANUAL4
5.2.6 AKG Adapter‑Stecker 22
5.2.7 Etui mit Sichtfenster 23

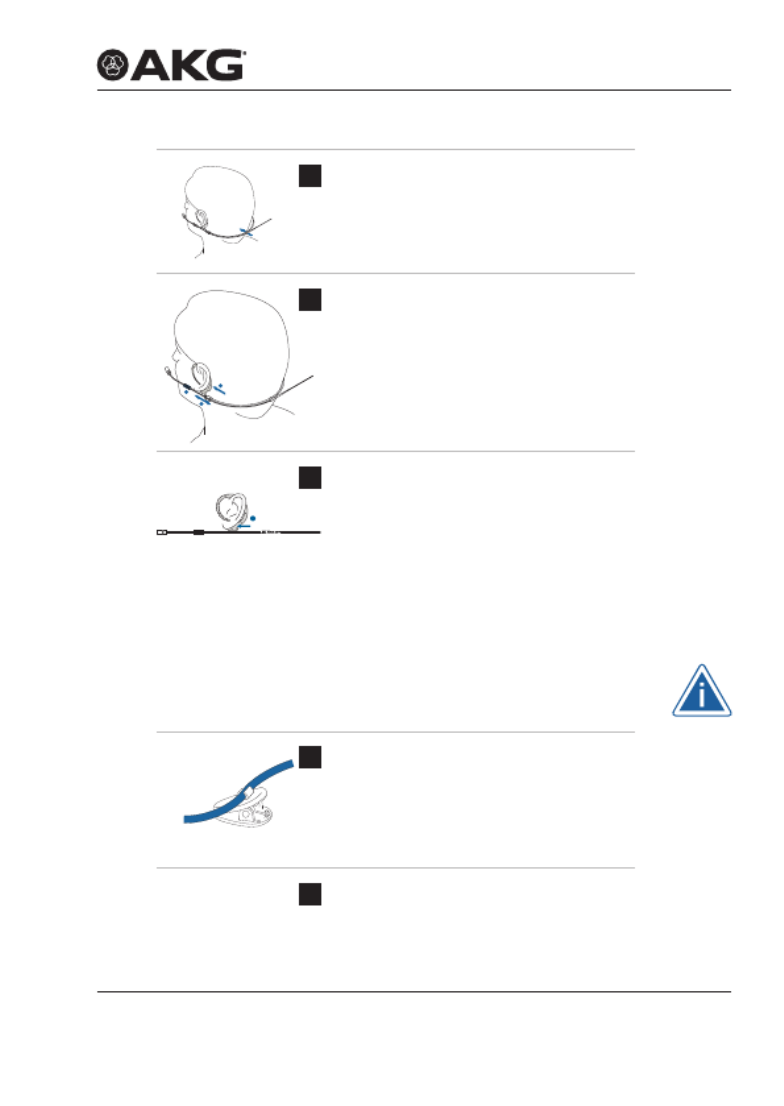

5.3 Ohrbügelmikrofon anbringen 24
5.3.1 Make‑Up Schutz anbringen 26
5.4 Anwendung des Mikrofons 26
5.5 Reinigung des Mikrofons 26
6 KOPFBÜGELMIKROFONE 27
6.1 Lieferumfang 28
6.2 Zubehör 28
6.2.1 Gitterkappe 29
6.2.2 Kabelclip 29
6.2.3 Windschutz 29
6.2.4 Make‑Up Schutz 30
6.2.5 Schweißschutz 30
6.2.6 AKG Adapter‑Stecker 31
6.2.7 Etui mit Sichtfenster 31
6.3 Kopfbügelmikrofon anbringen 32
6.4 Anwendung des Mikrofons 34
6.5 Reinigung des Mikrofons 34
7 MIKROFON ANSCHLIESSEN 35
7.1 Anschluss an AKG Funksysteme 35
7.2 Anschluss an alternative Funksysteme 35
7.3 Anschluss an herkömmliche Mischpulte via Kabel 36

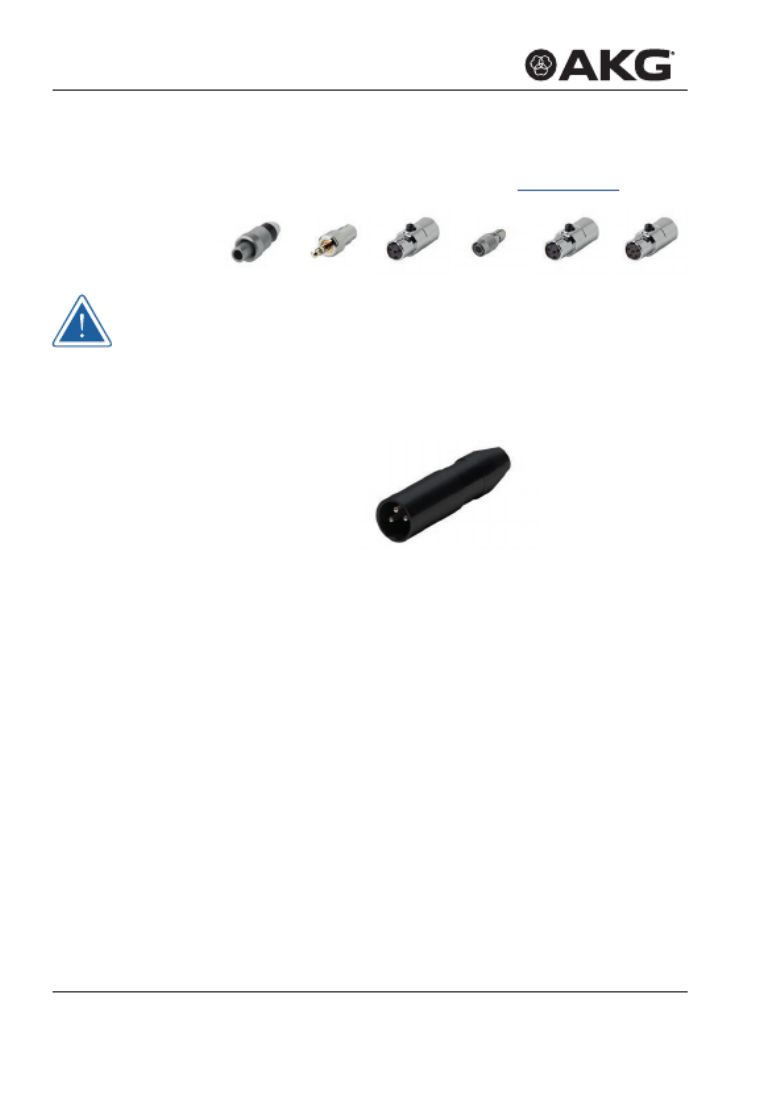

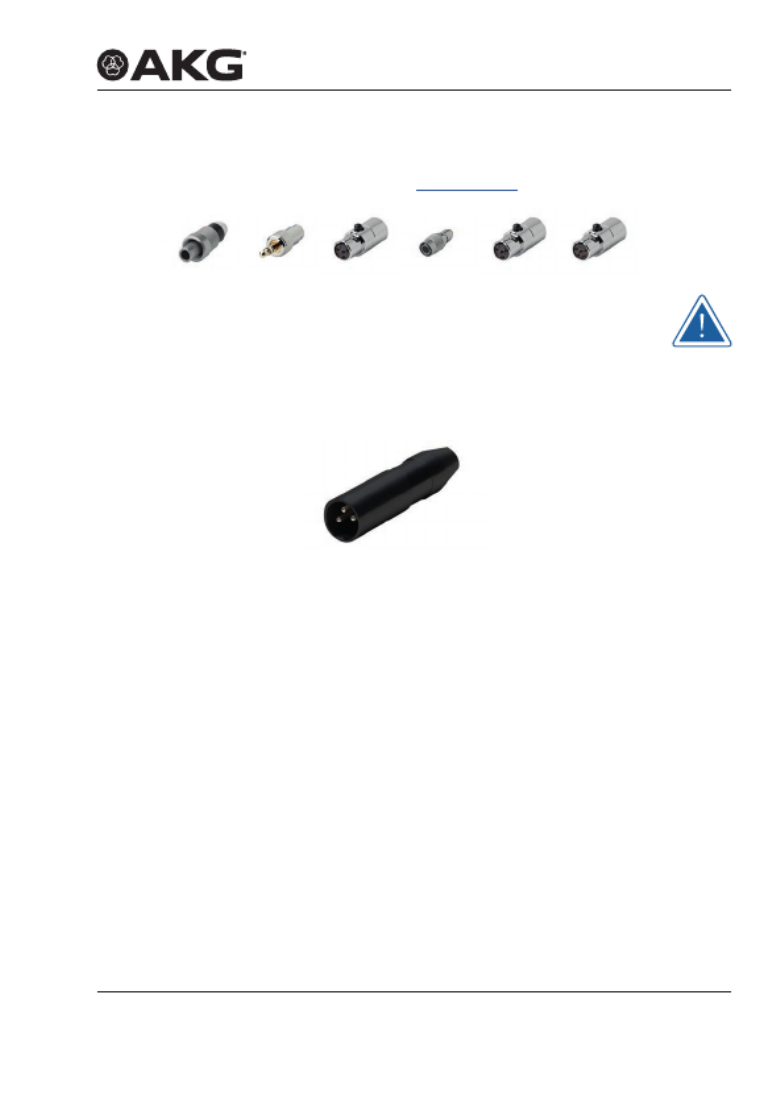

7.4 Optionales Zubehör 36

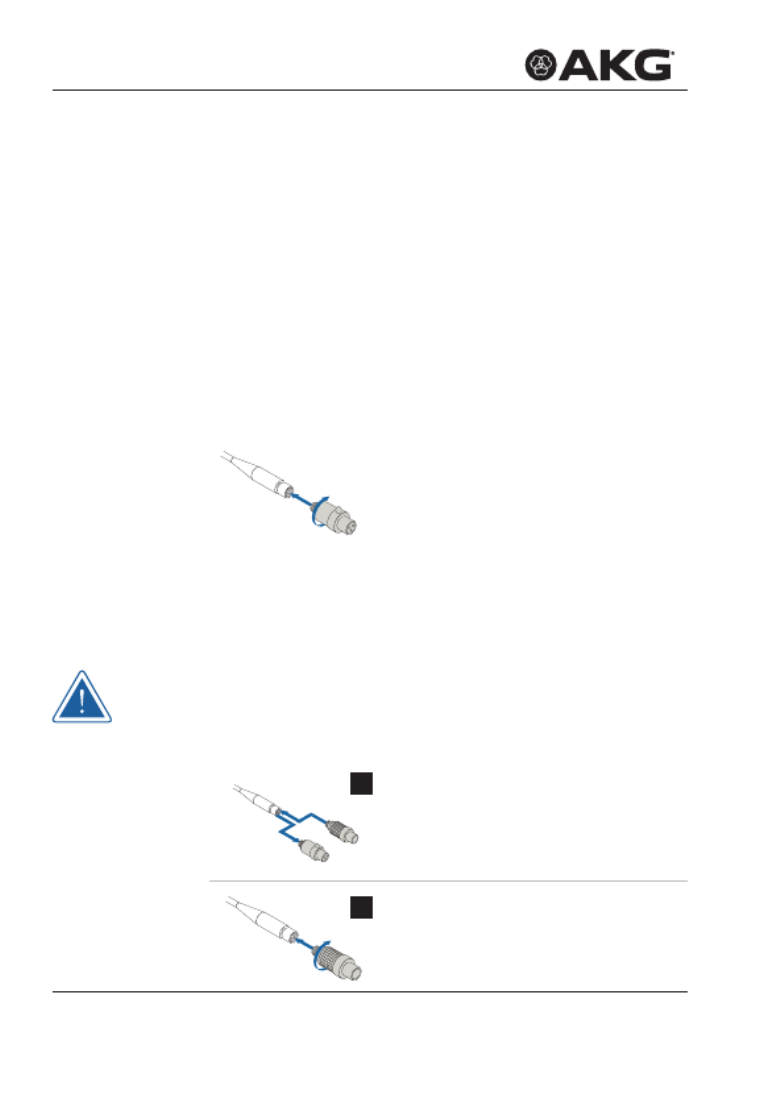

7.4.1 Adapter‑Stecker für alternative Systeme 36
7.4.2 Phantomspeiseadapter 37
8 ANWENDUNG 38
8.1 Allgemeines 38
8.2 Anwendungstipps 38
8.2.1 Positionierung des Mikrofons 38
8.2.2 Störungen durch Einstreuungen vermeiden 38
8.2.3 Phase drehen 39
8.3 Lavaliermikrofon anwenden 40
8.3.1 Sprachübertragung 40
8.3.2 Aufnahme‑ oder Stützmikrofon 40
8.3.3 Theater, Musical, Oper 41
8.3.4 Abnahme von Musikinstrumenten 41
INHALT
MICROLITE MANUAL 5
8.4 Ohrbügelmikrofon und Kopfbügelmikrofon 42
8.4.1 Sprach‑ und Gesangsübertragung 42
8.4.2 Abnahme von Musikinstrumenten 43
9 REINIGUNG 43
9.1 Mikrofon 43
9.2 Ohrbügel 44
9.3 Schutzkappe 44
9.4 Windschutz 45
9.5 Make‑Up Schutz 45
10 TECHNISCHE DATEN 46
10.1 XX81 MD 46

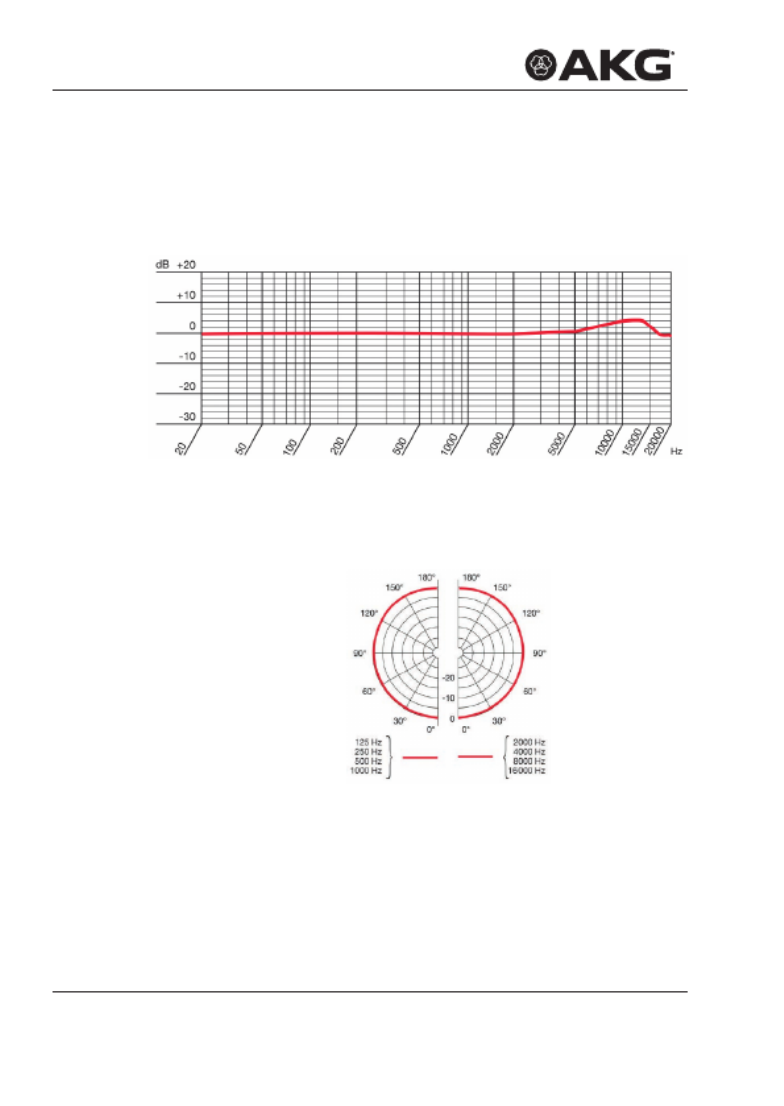

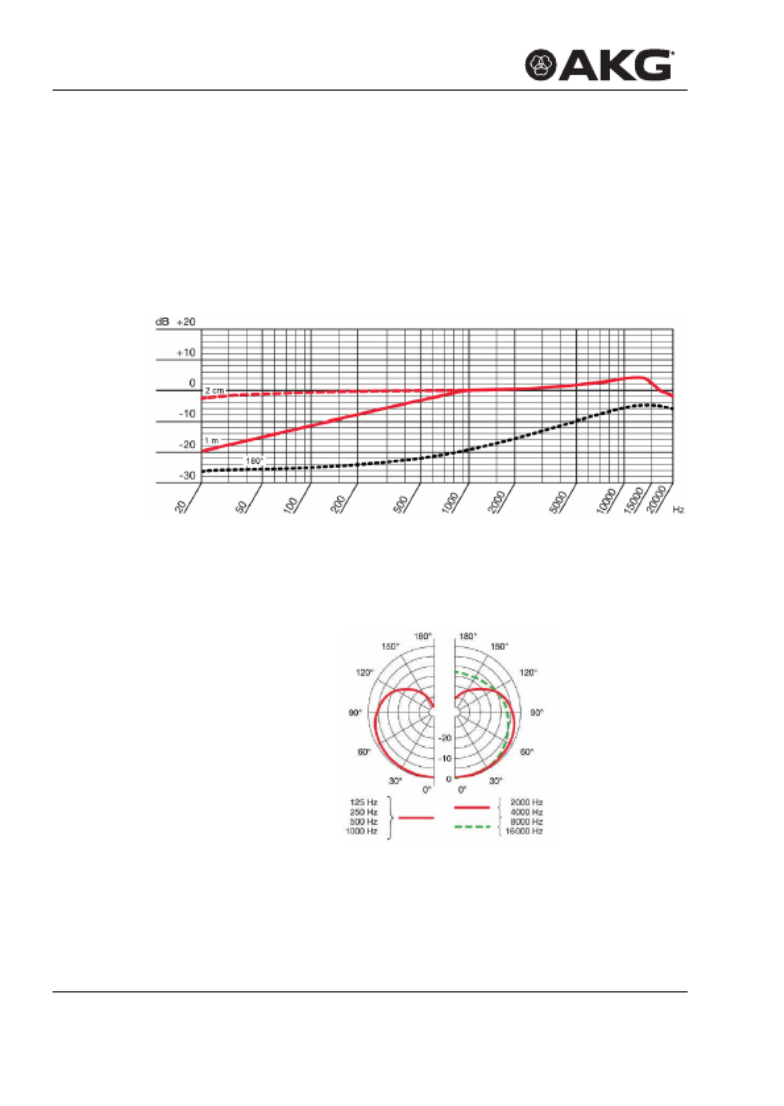

10.1.1 Frequenzgang 46
10.1.2 Polardiagramm 46
10.1.3 Spezikationen 47
10.2 XX82 MD 48
10.2.1 Frequenzgang 48
10.2.2 Polardiagramm 48
10.2.3 Spezikationen 49
11 FEHLERBEHEBUNG 50
INHALT
MICROLITE MANUAL6
ALLgEMEINES
1 Allgemeines
1.1 Zweck der Bedienungsanleitung
Die vorliegende Bedienungsanleitung soll Sie befähigen, das Gerät:
• sicher zu bedienen
• laut bestimmungsgemäßer Verwendung nutzen zu können.
1.2 Aufbewahrung der Bedienungsanleitung
Bewahren Sie die Bedienungsanleitung sorgfältig auf oder hinterle‑
gen Sie sie elektronisch an einem leicht zugänglichen Ort.
Geben Sie diese Bedienungsanleitung an nachfolgende Besitzer
weiter.
Die vorliegende Bedienungsanleitung ist ein wesentlicher
Bestandteil des Gerätes.
1.3 Erklärung der verwendeten Symbole
Beschreibt nützliche Informationen und
AnwendungshinweisefüreinenefzientenBetriebdes
Gerätes
Gibt Hinweis auf weiterführende Informationen und
Downloads im Internet.
Zweck der
Bedienungs-
anleitung
Aufbe-
wahrung der
Bedienungs-
anleitung
Verwendete
Symbole
MICROLITE MANUAL 7
ALLgEMEINES

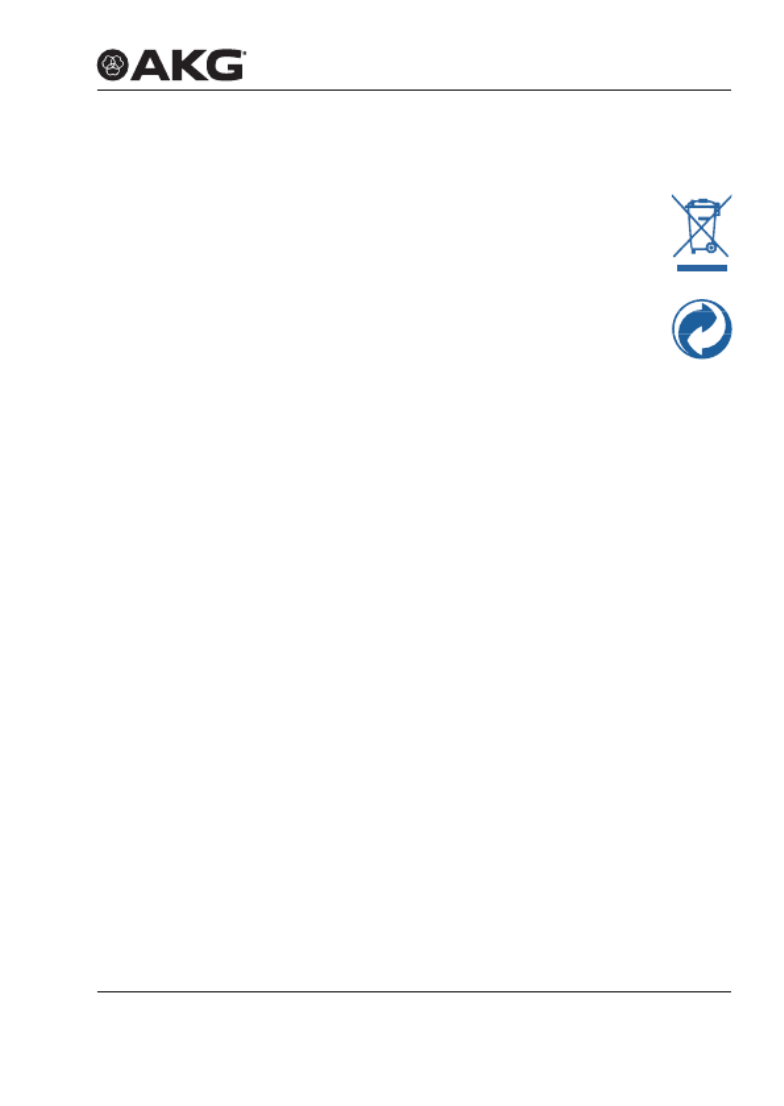

Beschreibt Informationen zur fachgerechten
Entsorgung der beschriebenen Komponenten.
Beschreibt Hinweise zur fachgerechten Entsorgung
der Verpackung.
1.4 Bestimmungsgemäße Verwendung
Die Mikrofone der Serie MicroLite sind ausschließlich zur
Übertragung von Schall und Sprache konzipiert.
1.5 Haftung und Gewährleistung
AKG Acoustics GmbH übernimmt keine Haftung und keine Gewähr
für Schäden, wenn:
• die Mikrofone der Serie MicroLite für andere Zwecke einge‑
setzt werden, als unter Bestimmungsgemäße Verwendung
beschrieben ist
• durch unsachgemäße Bedienung Schaden entsteht
• Änderungen an den Mikrofonen durchgeführt werden
• Dokumente nicht aktuell gehalten werden.
1.6 Beschädigungsgefahr
Überprüfen Sie, ob das Gerät, an das Sie das Mikrofon anschließen
möchten, den gültigen Sicherheitsbestimmungen entspricht und
mit einer Sicherheitserdung versehen ist.
Bestimmungs-
gemäße
Verwendung
Haftung und
Gewähr-
leistung
MICROLITE MANUAL8
ALLgEMEINES
1.7 Sicherheit und Umwelt
1.7.1 Sicherheit
• Schützen Sie das Gerät vor
-direkter Sonneneinstrahlung
-starker Staub‑ und Feuchtigkeitseinwirkung
-Regen
-Vibrationen oder Schlägen.
• Schütten Sie keine Flüssigkeiten auf das Gerät.
• Das Gerät darf nur in trockenen Räumen eingesetzt werden.
• Das Gerät darf nur von autorisiertem Fachpersonal geöffnet,
gewartet und repariert werden. Im Inneren des Gehäuses
bendensichkeinerleiTeile,dievomLaiengewartet,repariert
oder ausgetauscht werden können.
• Legen Sie das Gerät nicht in die Nähe von Wärmequellen wie
z.B. Radiatoren, Heizungsrohren, Verstärkern, usw.
• Setzen Sie das Gerät nicht extremen Kräften aus und ziehen
Sie nicht am Kabel.
• Verwenden Sie das Gerät nur für die in der
Bedienungsanleitung beschriebenen Anwendungen.
Für Schäden infolge unsachgemäßer Handhabung oder
missbräuchlicher Verwendung kann AKG keine Haftung
übernehmen.
Sicherheit
MICROLITE MANUAL 9
KONfORMITäTSERKLäRuNg
1.8 Umwelt
• Am Ende der Lebensdauer des Produkts trennen Sie
Gehäuse, Elektronik und Kabel voneinander und entsorgen
Sie alle Komponenten gemäß den dafür geltenden
Entsorgungsvorschriften.
• Die Verpackung ist wiederverwertbar. Entsorgen Sie die
Verpackung in einem dafür vorgesehenen Sammelsystem.
2 Konformitätserklärung
Dieses Produkt entspricht den in der Konformitätserklärung
angegebenen Normen. Sie können die Konformitätserklärung per
E‑Mail von anfordern oder unter sales@akg.com www.akg.com
downloaden.
MICROLITE MANUAL10
MICROLITE: BESCHREIBuNg ALLgEMEIN
3 MicroLite: Beschreibung allgemein
3.1 Einleitung
Vielen Dank, dass Sie sich für ein Produkt von AKG entschie‑
den haben. Lesen Sie die Bedienungsanleitung aufmerksam
durch, bevor Sie das Gerät benutzen und bewahren Sie die
Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin nach‑
schlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!
3.2 Kurzbeschreibung
Die Mikrofone der MicroLite Serie sind professionelle
Kondensatormikrofone mit nierenförmiger oder kugelförmiger
Richtcharakteristik. Die Mikrofone sind speziell für den Einsatz in
folgenden High‑End Bereichen konzipiert:
• Musicals
• Theater
• TV‑Shows
• Präsentationen
Die kompakte Größe garantiert optimalen Komfort. Zudem
zeichnen sich die Mikrofone durch beste Klangqualität und hohe
Lebensdauer aus.
Die AKG MicroLite Serie ist mit allen gängigen Drahtlossystemen
kompatibel und kann an ein XLR Kabel angeschlossen werden.
3.3 Varianten der MicroLite Serie
Jeweils mit Nieren‑ und Kugelcharakteristik, sind folgende
Varianten innerhalb der MicroLite Serie verfügbar:
• Lavaliermikrofone (siehe Seite 11 ff.)
• Ohrbügelmikrofone (siehe Seite 18 ff.)
• Kopfbügelmikrofone (siehe Seite 27 ff.)
Einleitung
Kurz-
beschreibung
Varianten
MICROLITE MANUAL 11
LAvALIERMIKROfONE
4 Lavaliermikrofone

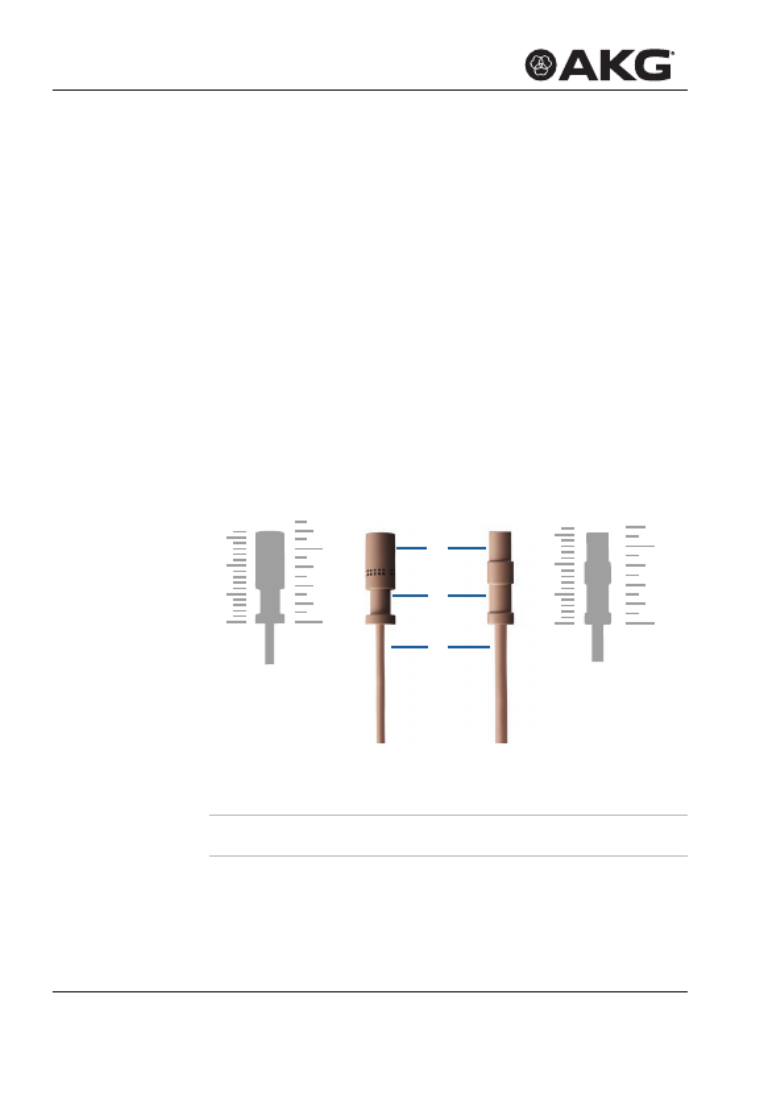

Die Lavaliermikrofone LC81 MD sind Mikrofone mit nierenförmiger
Richtcharakteristik und sind in den Farben schwarz, weiß, beige
und cocoa erhältlich.
Die Lavaliermikrofone LC82 MD sind Mikrofone mit kugelförmiger
Richtcharakteristik und sind in den Farben schwarz, weiß, beige
und cocoa erhältlich.
Die Lavaliermikrofone in weiß und schwarz sind für die Montage
an der Kleidung vorgesehen und verfügen über eine Kabellänge
von 1 m.
Die Lavaliermikrofone in beige und cocoa sind zum Einschminken
im Kopfbereich vorgesehen und verfügen über eine Kabellänge
von 1,30 m.
Entsprechende Clips sind jeweils im Lieferumfang enthalten.
1
3
2
MM
INCH 0,5
10
MM
INCH 0,5
10

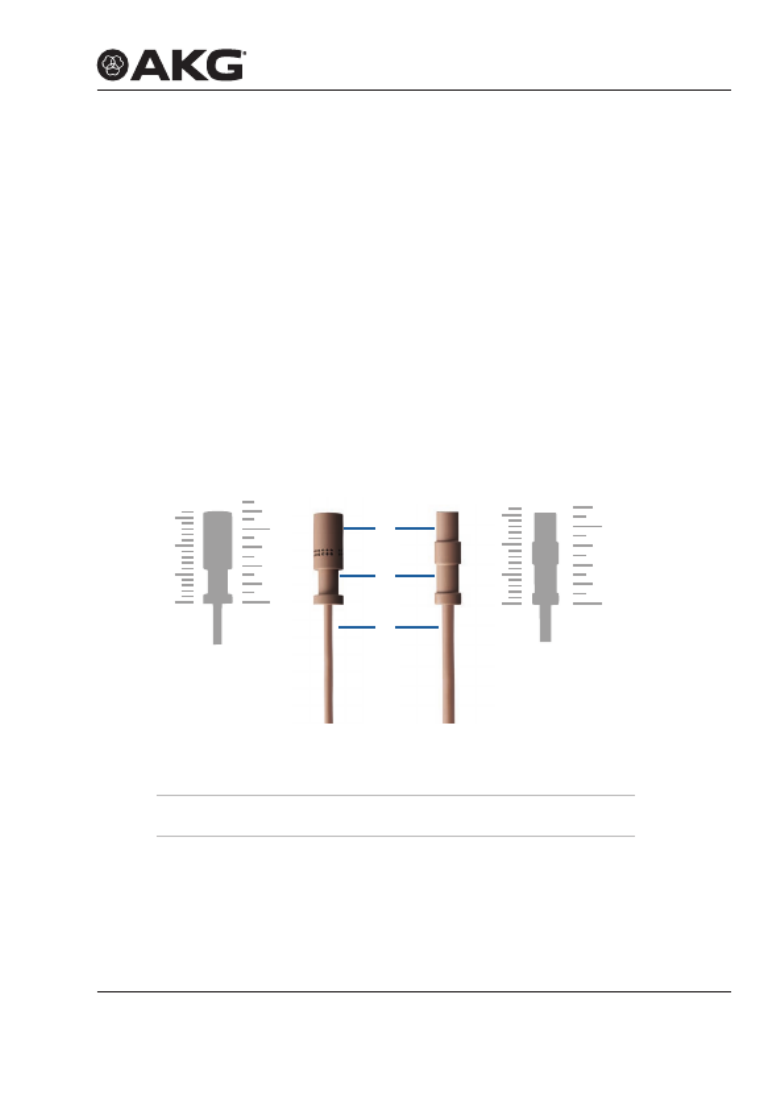

Abb. 1: LC81 MD (links) und LC82 MD (rechts)
1 Mikrofonkapsel
2 Ausnehmung für Clipspange (H1 und H2)
3 Mikrofonkabel
LC81 MD
LC82 MD
MICROLITE MANUAL12
LAvALIERMIKROfONE
4.1 Lieferumfang
Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile
enthält.
Alle, für die Anwendung mit AKG Funksystemen benötigten
Zubehörteile sind bereits beigepackt. Adapterstecker für andere
FunksystemendenSieaufSeite36.
Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und
benötigen daher eine Spannungsversorgung. Das entsprechende
Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich.
Siehe dazu Seite 36 ff.
Optionales Zubehör kann bei Bedarf nachgekauft werden.
• 1x LC81 MD (Lavaliermikrofon mit nierenförmiger
Richtcharakteristik in schwarz, weiß, beige oder cocoa)
• 1x LC82 MD (Lavaliermikrofon mit kugelförmiger
Richtcharakteristik in schwarz, weiß, beige oder cocoa)
4.2 Zubehör
LC81 MD
LC82 MD
schwarz/weiß
LC81 MD
LC82 MD
beige/cocoa
Mikrofon inkl. Kabel 1 1
MDA1 Microdot Adapter AKG 1 1
WM81/WM82 Gitterkappe 2 2
W81/W82 Schaumstoff Windschutz 3 3
MUP81/MUP82 Make‑Up Schutz 3 3
Lieferumfang
Lavalier-
mikrofon
Mikrofon
Zubehör
LC81 MD
LC82 MD
MICROLITE MANUAL 13
LAvALIERMIKROfONE
LC81 MD
LC82 MD
schwarz/weiß
LC81 MD
LC82 MD
beige/cocoa
H1 Magnetclip 1
H2 Krokoclip 1
H3 Kabelclip 1 1
Transportetui mit Sichtfenster 1 1

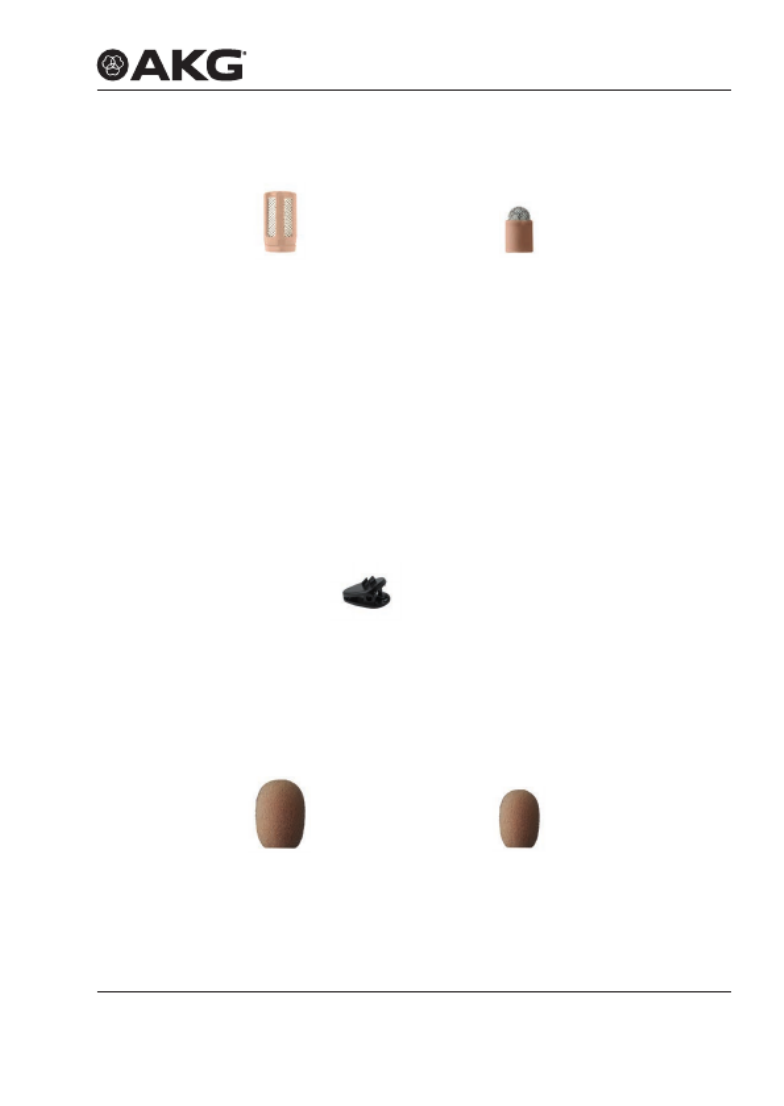

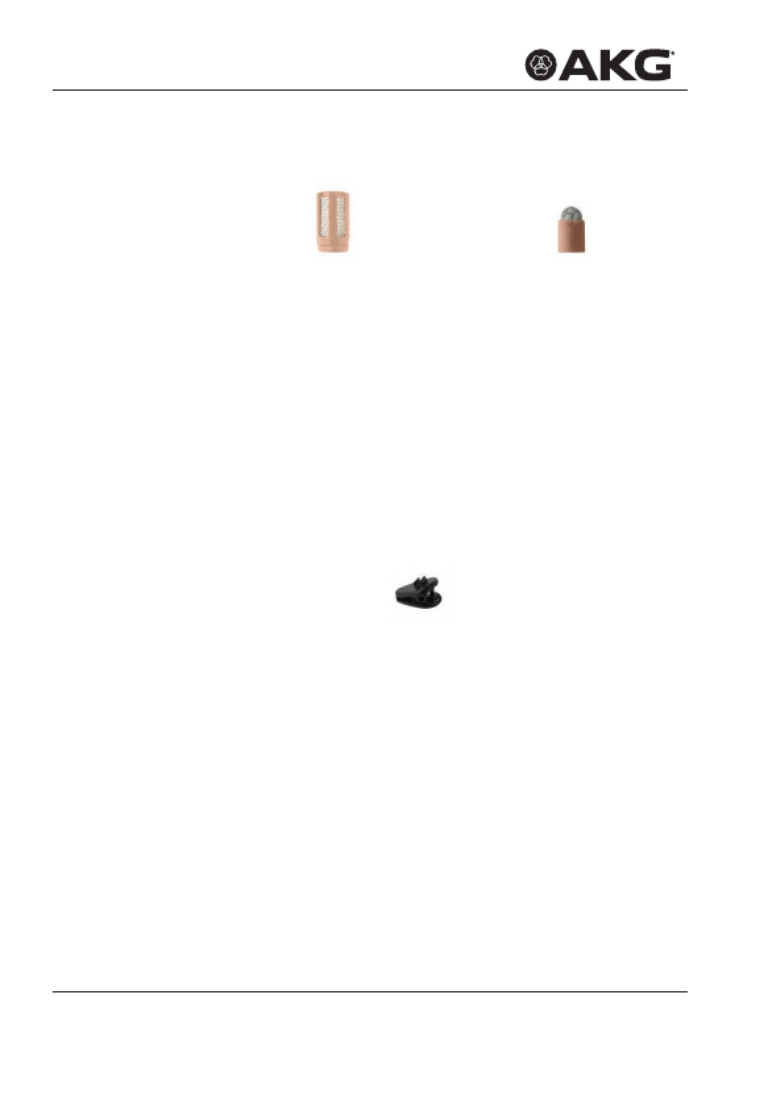

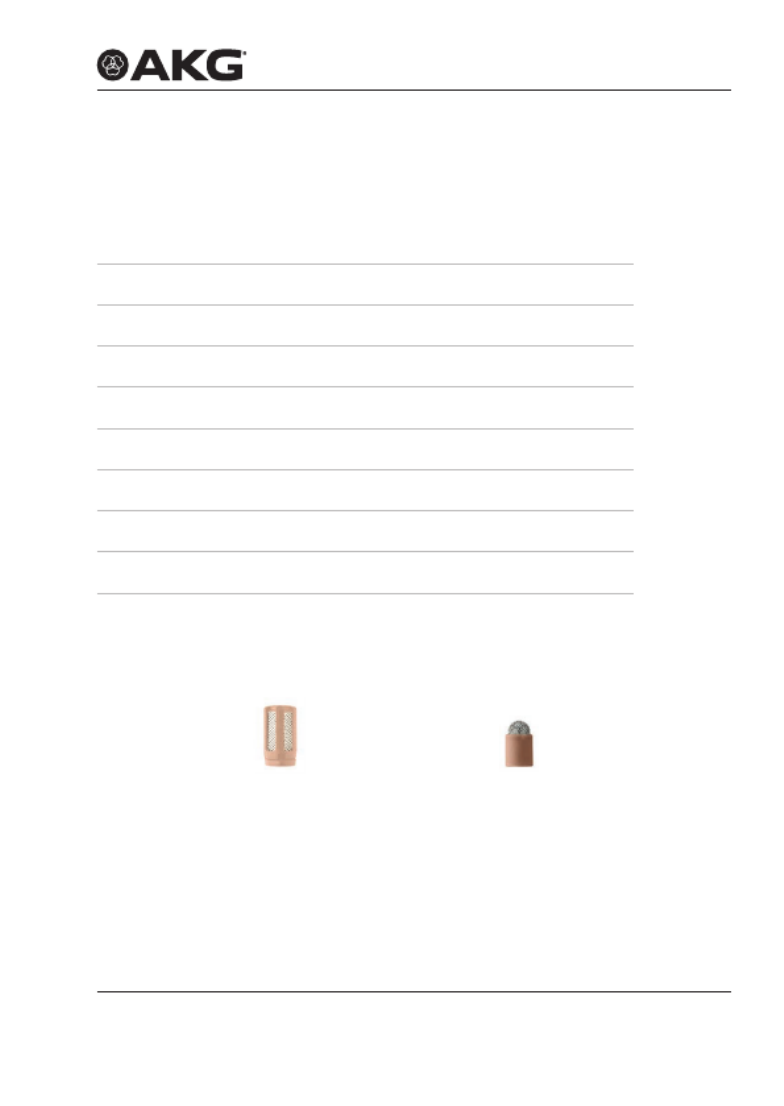

4.2.1 Gitterkappe
Abb. 2: WM81
Gitterkappe für LC81 MD
Abb. 3: WM82
Gitterkappe für LC82 MD
Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren
Schichten verschiedenen Materials.
Die Gitterkappe dient dem Schutz vor Staub und Make‑Up. Zudem
schützt die Gitterkappe die Mikrofonmembran vor Wind‑ und
Poppgeräuschen.
4.2.2 Lavalierclips
Die MicroLite Serie bietet drei verschiedene Lavalierclips zum
Befestigen des Mikrofons an der Kleidung:
Abb. 4: H1
Magnetclip
Abb. 5: H2
Krokoclip
Abb. 6: H3
Kabelclip
Gitterkappe
Lavalierclips
MICROLITE MANUAL14
LAvALIERMIKROfONE
Das Mikrofon wird am Gehäuse durch die Spange am Clip ange‑
bracht: Dadurch wird das Mikrofonkabel geschützt.
Der Kabelclip dient zum Befestigen des Kabels an der Kleidung.
Der Kabelclip dient der Zugentlastung des Mikrofonkabels.

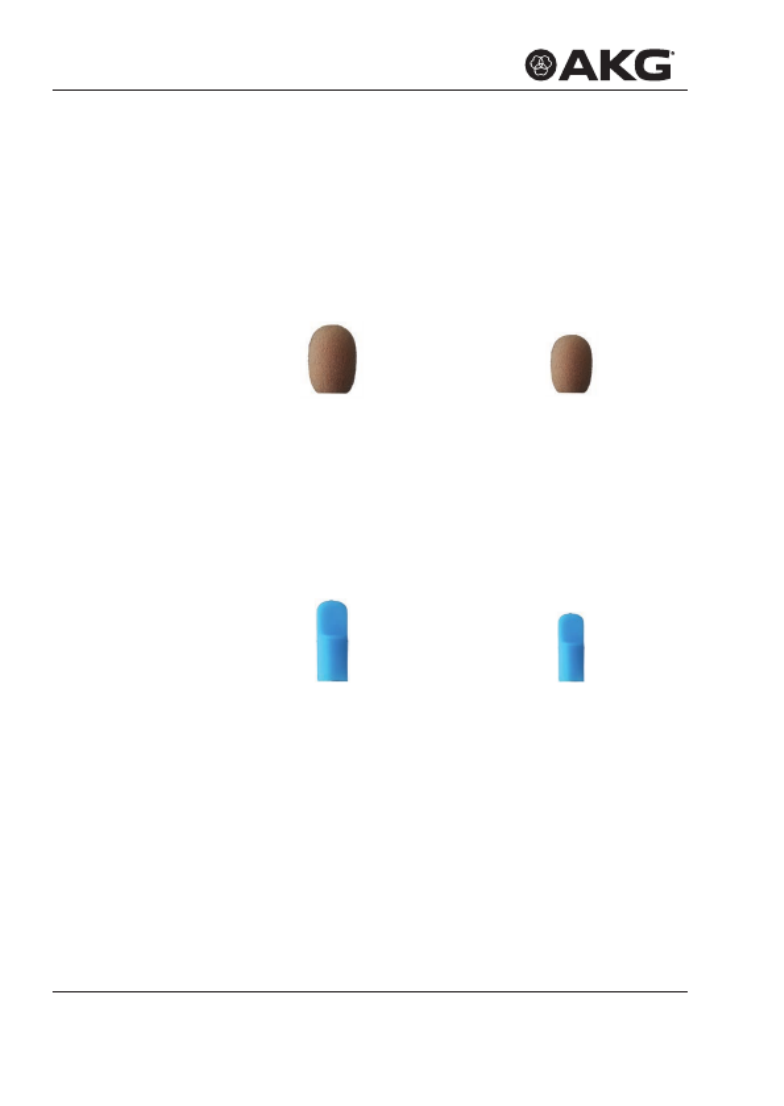

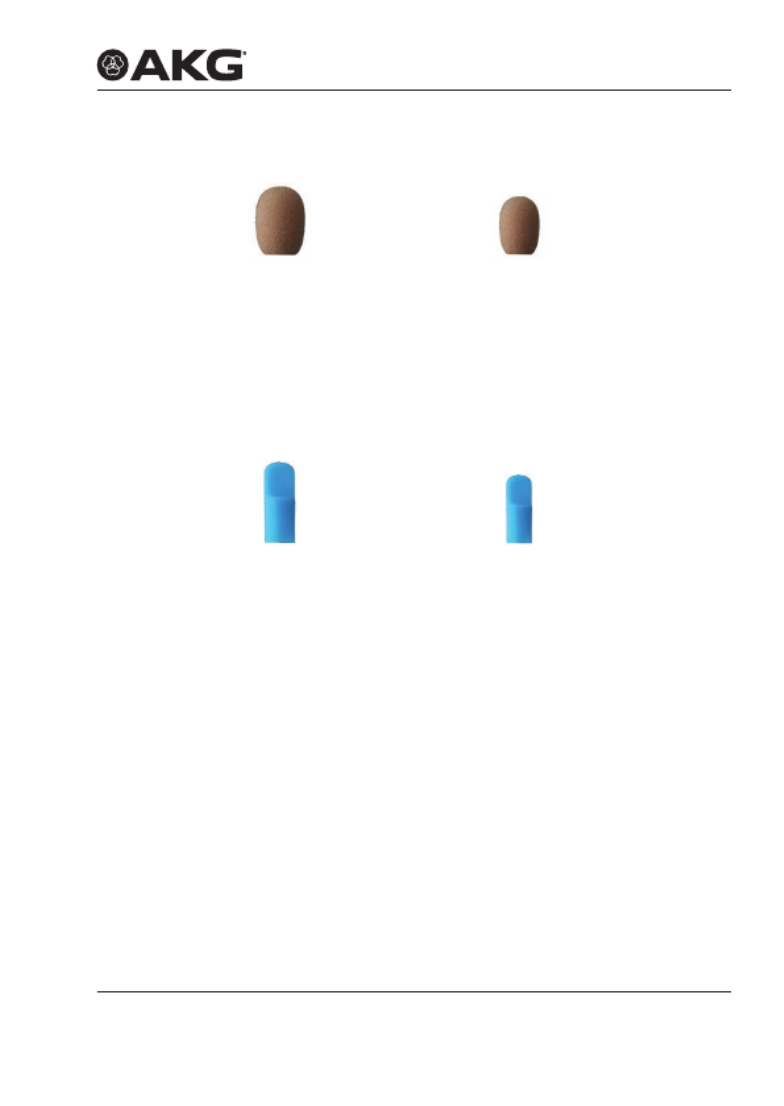

4.2.3 Windschutz
Abb. 7: W81
Windschutz für LC81 MD
Abb. 8: W82
Windschutz für LC82 MD
Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im
Außenbereich wird über die Gitterkappe der Windschutz (W81,
W82) gestülpt, dadurch bleibt das Klangbild sauber und das
Mikrofon ist optimal geschützt.
4.2.4 Make-Up Schutz

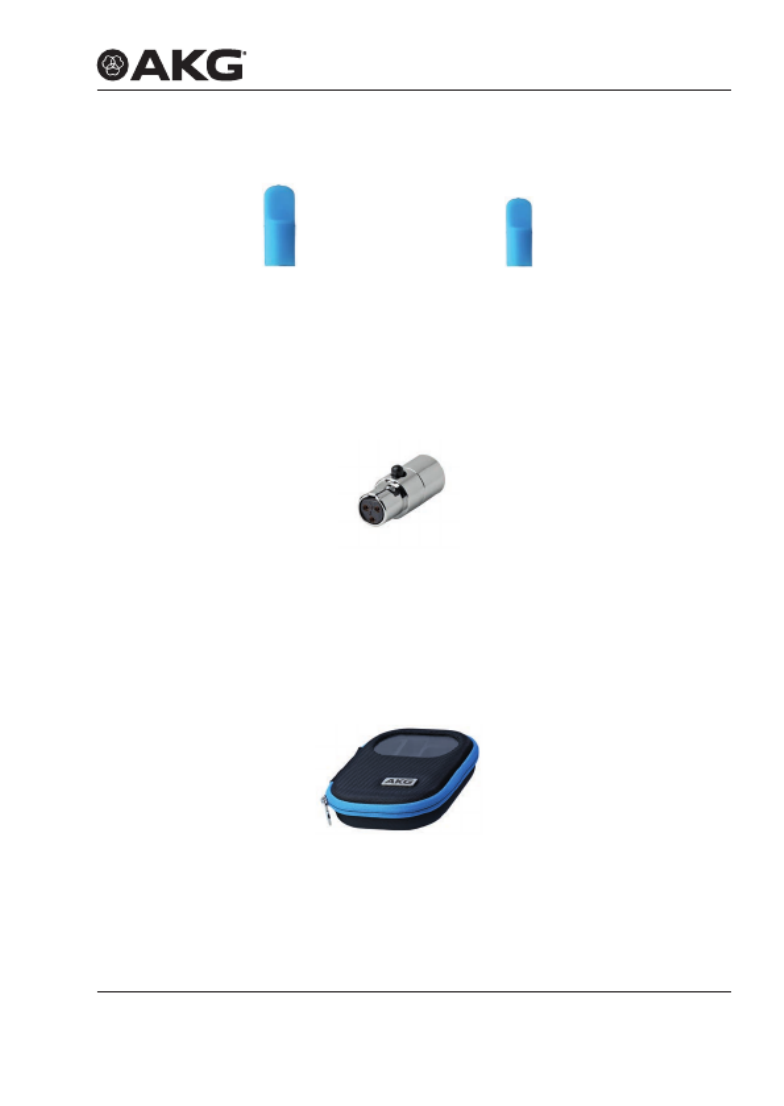

Abb. 9: MUP81
Make-Up Schutz für LC81 MD
Abb. 10: MUP82
Make-Up Schutz für LC82 MD
Zum Schutz vor Make‑up während des Schminkvorgangs wird der
Make‑Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.
Windschutz
Make-Up
Schutz
MICROLITE MANUAL 15
LAvALIERMIKROfONE
4.2.5 AKG Adapter-Stecker
Abb. 11: MDA1 AKG Adapter-Stecker
Der mitgelieferte Adapter‑Stecker MDA1 AKG verbindet die
Mikrofone der MicroLite Serie mit Taschensendern von AKG mit
3‑poligem Mini‑XLR Eingang.
4.2.6 Etui mit Sichtfenster
Abb. 12: Etui mit Sichtfenster
Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelie‑
ferte Etui. Das eingebaute Sichtfenster erlaubt jederzeit, die Farbe
bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu
müssen.
AKG Adapter-
Stecker
Etui
MICROLITE MANUAL16
LAvALIERMIKROfONE

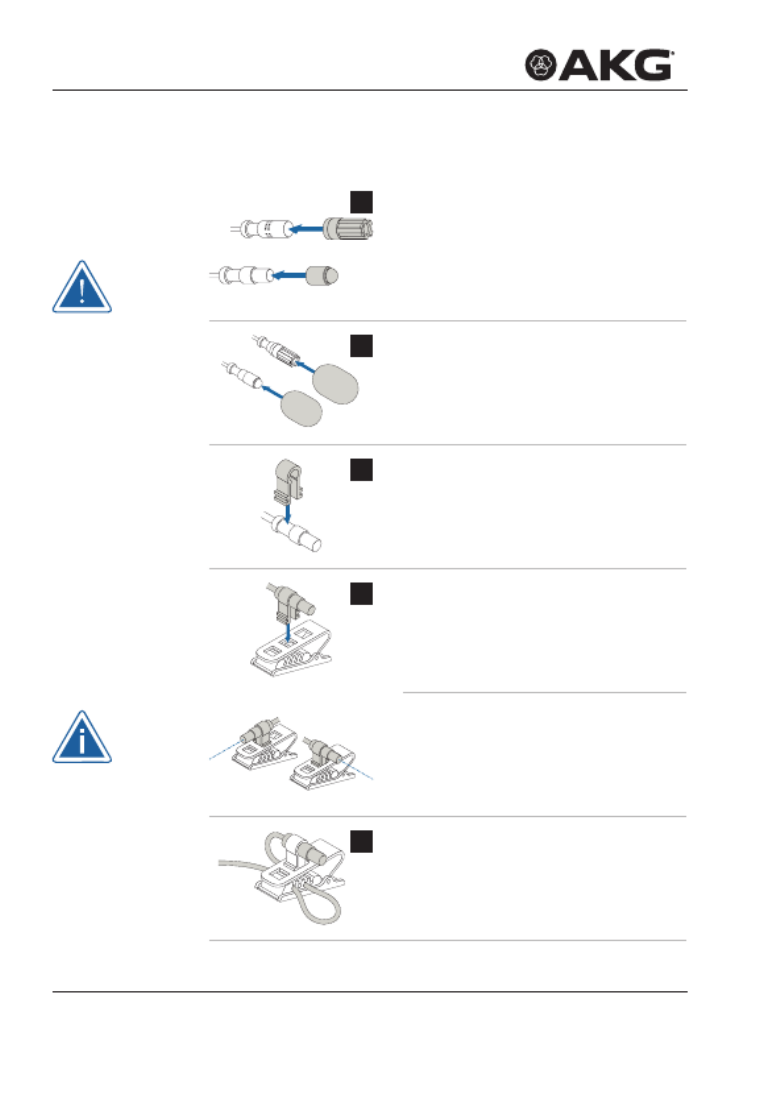

4.3 Lavaliermikrofon anbringen
1Entnehmen Sie das Mikrofon dem
Etui und setzen Sie die Schutzkappe
auf die Mikrofonkapsel.
Achten Sie bei LC81 darauf, dass die
Schutzkappe die Schalleintrittslöcher
vollständig bedeckt!
2Setzen Sie bei Bedarf den
Windschutz auf die Schutzkappe.
3Befestigen Sie das Mikrofon an
der Ausnehmung unterhalb der
Mikrofonkapsel in der Spange des
Clips.
4Drücken Sie die Beinchen der Spange
leicht zusammen und haken Sie sie in
eines der Löcher des Clips ein.
Hinweis:
Das Mikrofon kann je nach Bedarf
quer zum Clip bzw. in Richtung des
Clips eingehakt werden.
5Fädeln Sie das Mikrofonkabel durch
die Kabelführungen des Clips und
bringen Sie das Mikrofon an ge‑
wünschter Stelle an.
Lavalier-
mikrofon
anbringen
MICROLITE MANUAL 17
LAvALIERMIKROfONE

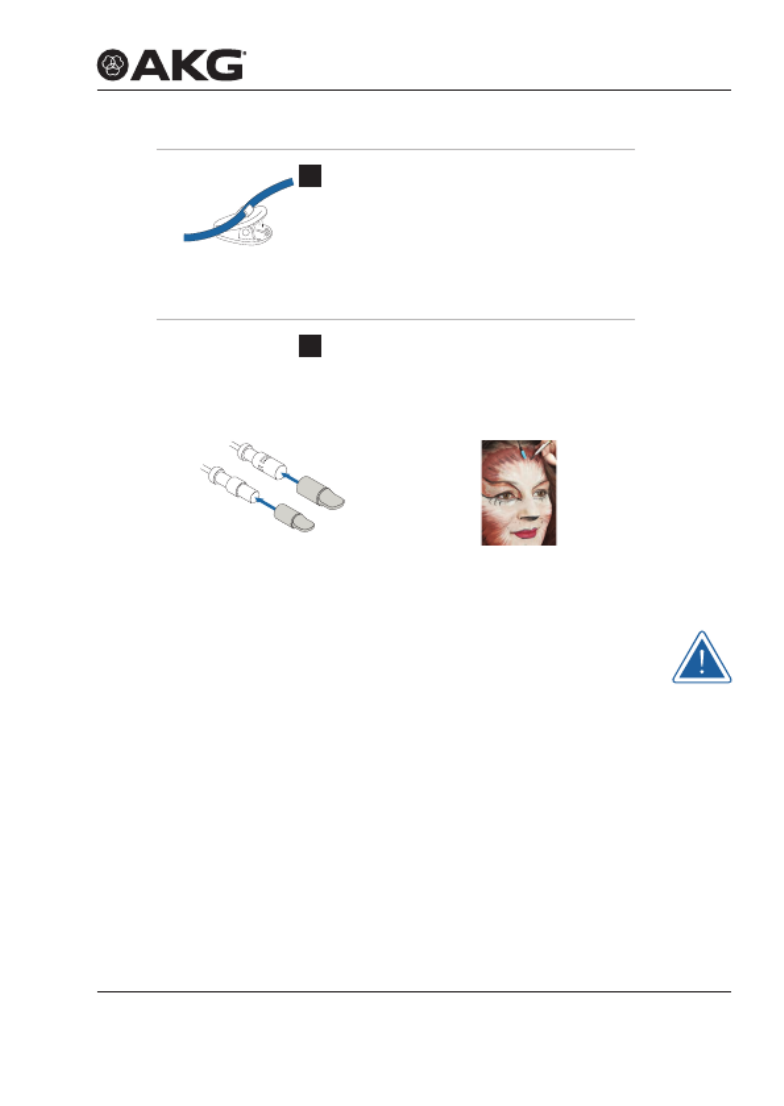

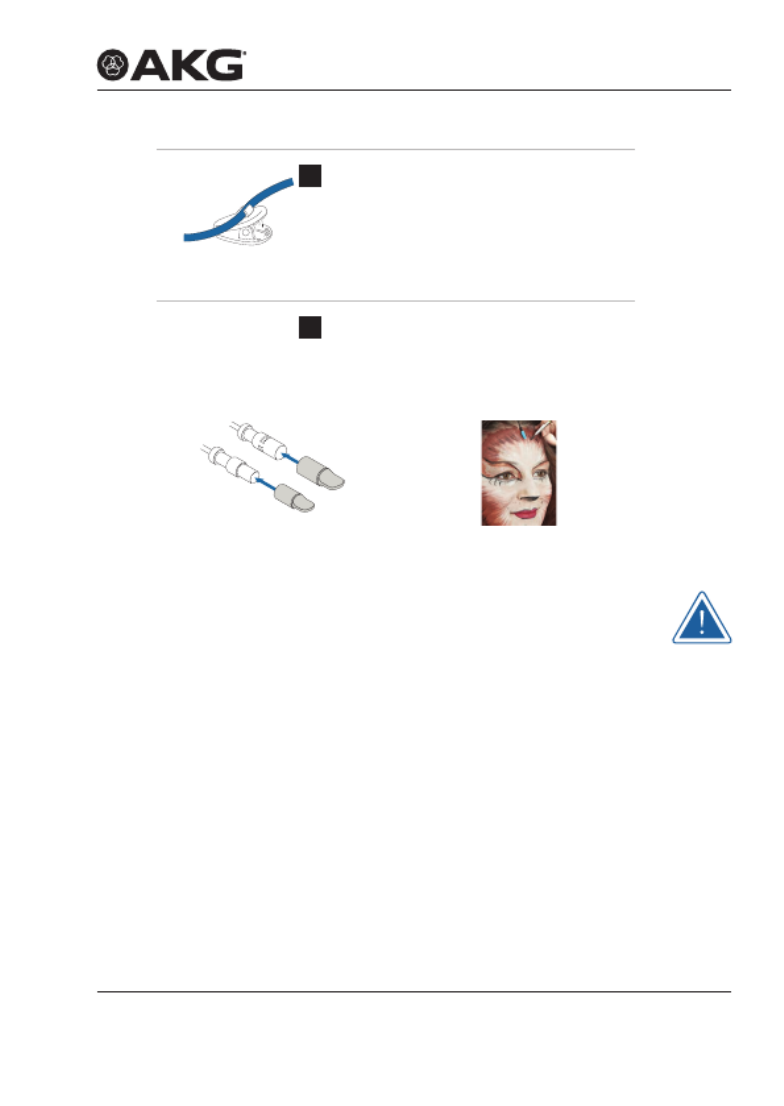

6Zur Zugentlastung des Kabels
verwenden Sie den Kabelclip H3 (im
Lieferumfang von LCXX MD in beige
und cocoa enthalten):
Drücken Sie das Kabel in den
Kabelclip ein und bringen Sie den
Clip an der Kleidung an.
7Schließen Sie das Mikrofon an. Siehe
dazu Seite 35 ff.
4.3.1 Make-Up Schutz anbringen
Abb. 13: Make-Up Schutz
anbringen
Abb. 14: Lavaliermikrofon mit Make-Up
Schutz während Schminkvorgang
Wird das Mikrofon in die Maske mit eingebaut, setzen Sie den
Make‑Up Schutz während des Schminkvorgangs direkt auf die
Mikrofonkapsel!
Setzen Sie nach Entfernen des Make‑Up Schutzes die
Schutzkappe wieder auf! Bei Bedarf kann über die Schutzkappe
wiederum der Windschutz gestülpt werden.
4.4 Anwendung des Mikrofons
Details zur Anwendung siehe ab Seite 38 ff.
4.5 Reinigung des Mikrofons
Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.
MICROLITE MANUAL18
OHRBügELMIKROfONE
5 Ohrbügelmikrofone
Die Ohrbügelmikrofone EC81 MD sind Mikrofone mit nierenförmi‑
ger Richtcharakteristik und sind in den Farben beige und cocoa
erhältlich.
Die Ohrbügelmikrofone EC82 MD sind Mikrofone mit kugelförmi‑
ger Richtcharakteristik und sind in den Farben beige und cocoa
erhältlich.
31 2

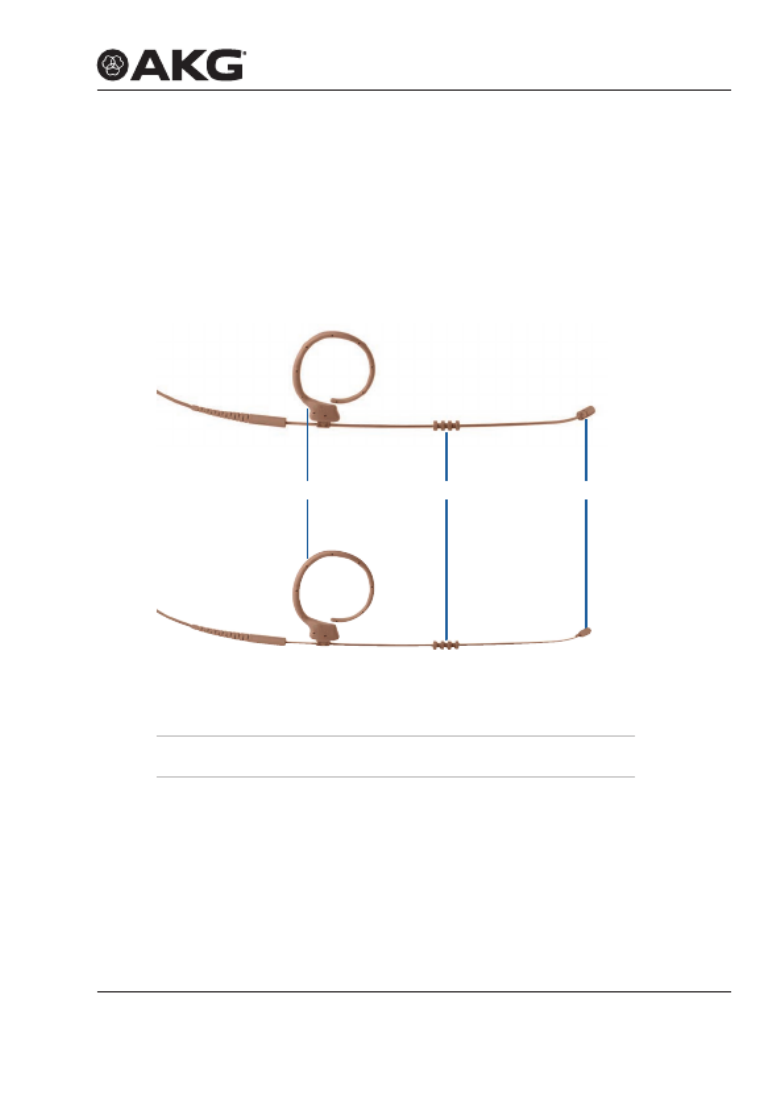

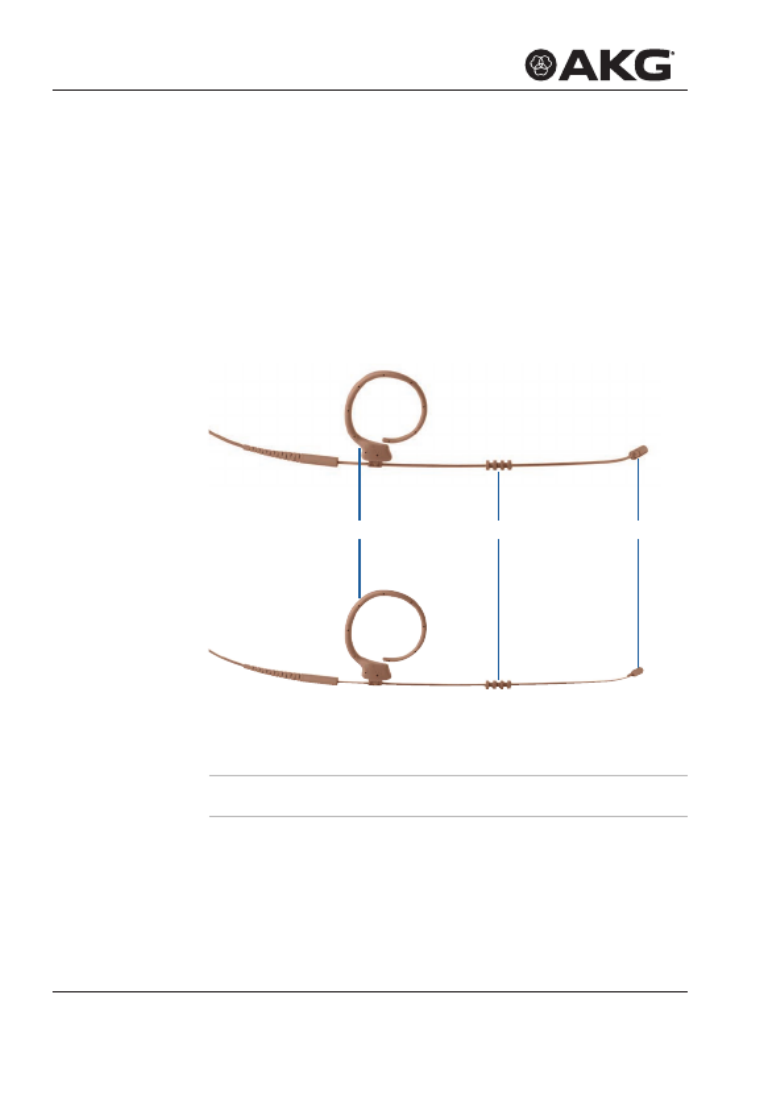

Abb. 15: EC81 MD (oben) und EC82 MD (unten)
1 Ohrbügel
2 Abtropfring
3 Mikrofonkapsel
EC81 MD
EC82 MD
MICROLITE MANUAL 19
OHRBügELMIKROfONE
5.1 Lieferumfang
Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile
enthält.
Alle, für die Anwendung mit AKG Funksystemen benötigten
Zubehörteile sind bereits beigepackt. Adapterstecker für andere
FunksystemendenSieaufSeite36.
Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und
benötigen daher eine Spannungsversorgung. Das entsprechende
Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich.
Siehe dazu Seite 36 ff.
Optionales Zubehör kann bei Bedarf nachgekauft werden.
• 1x EC81 MD (Ohrbügelmikrofon mit nierenförmiger
Richtcharakteristik in beige oder cocoa)
• 1x EC82 MD (Ohrbügelmikrofon mit kugelförmiger
Richtcharakteristik in beige oder cocoa)
5.2 Zubehör
EC81 MD
beige/cocoa
EC82 MD
beige/cocoa
Mikrofon inkl. Kabel 1 1
MDA1 Microdot Adapter AKG 1 1
WM81/WM82 Gitterkappe 2 2
W81/W82 Schaumstoff Windschutz 3 3
MUP81/MUP82 Make‑Up Schutz 3 3
H3 Kabelclip 1 1
Transportetui mit Sichtfenster 1 1
Lieferumfang
Ohrbügel-
mikrofon
Mikrofon
Zubehör
EC81 MD
EC82 MD
MICROLITE MANUAL20
OHRBügELMIKROfONE
5.2.1 Gitterkappe
Abb. 16: WM81
Gitterkappe für EC81 MD
Abb. 17: WM82
Gitterkappe für EC82 MD
Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren
Schichten verschiedenen Materials.
Die Gitterkappe dient dem Schutz vor Staub und Make‑Up. Zudem
schützt die Gitterkappe die Mikrofonmembran vor Wind‑ und
Poppgeräuschen.

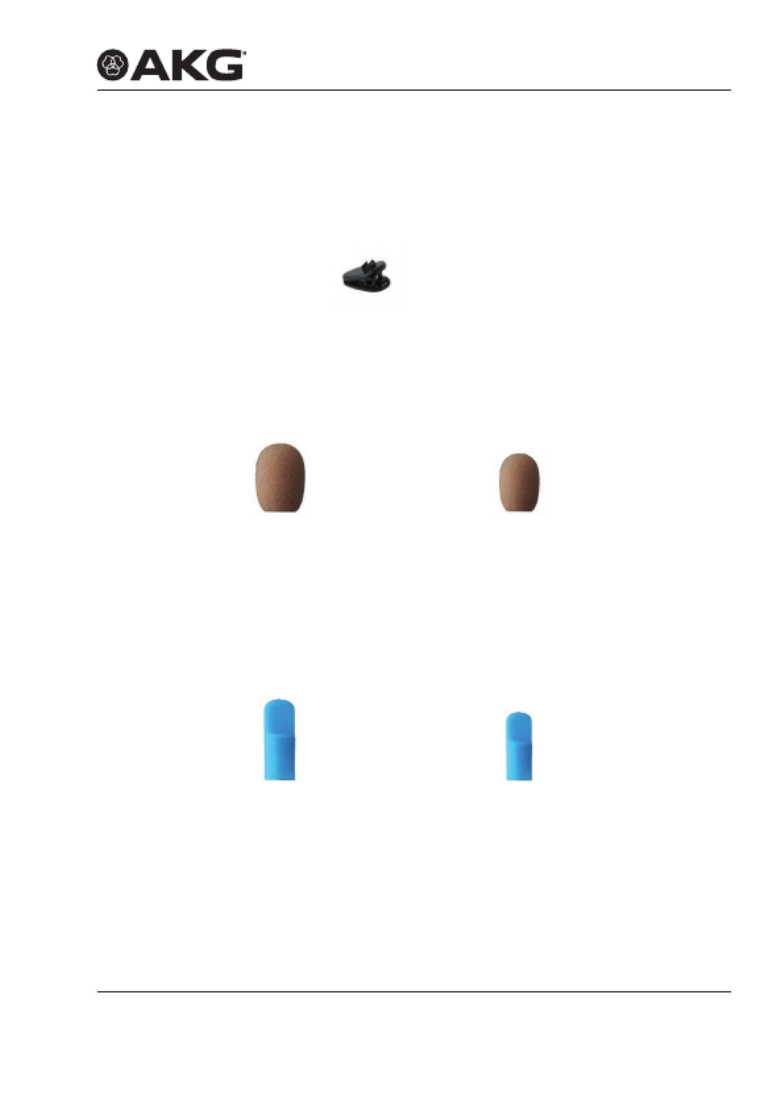

5.2.2 Kabelclip
Der Kabelclip dient zum Befestigen des Kabels an der Kleidung,
wodurch eine Zugentlastung des Mikrofonkabels erreicht wird.
Abb. 18: H3 Kabelclip
Das Mikrofon wird am Gehäuse durch die Spange am Clip ange‑
bracht: Dadurch wird das Mikrofonkabel geschützt.
Gitterkappe
Kabelclip
MICROLITE MANUAL 21
OHRBügELMIKROfONE
5.2.3 Windschutz
Abb. 19: W81
Windschutz für EC81 MD
Abb. 20: W82
Windschutz für EC82 MD
Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im
Außenbereich wird über die Gitterkappe der Windschutz (W81,
W82) gestülpt, dadurch bleibt das Klangbild sauber und das
Mikrofon ist optimal geschützt.

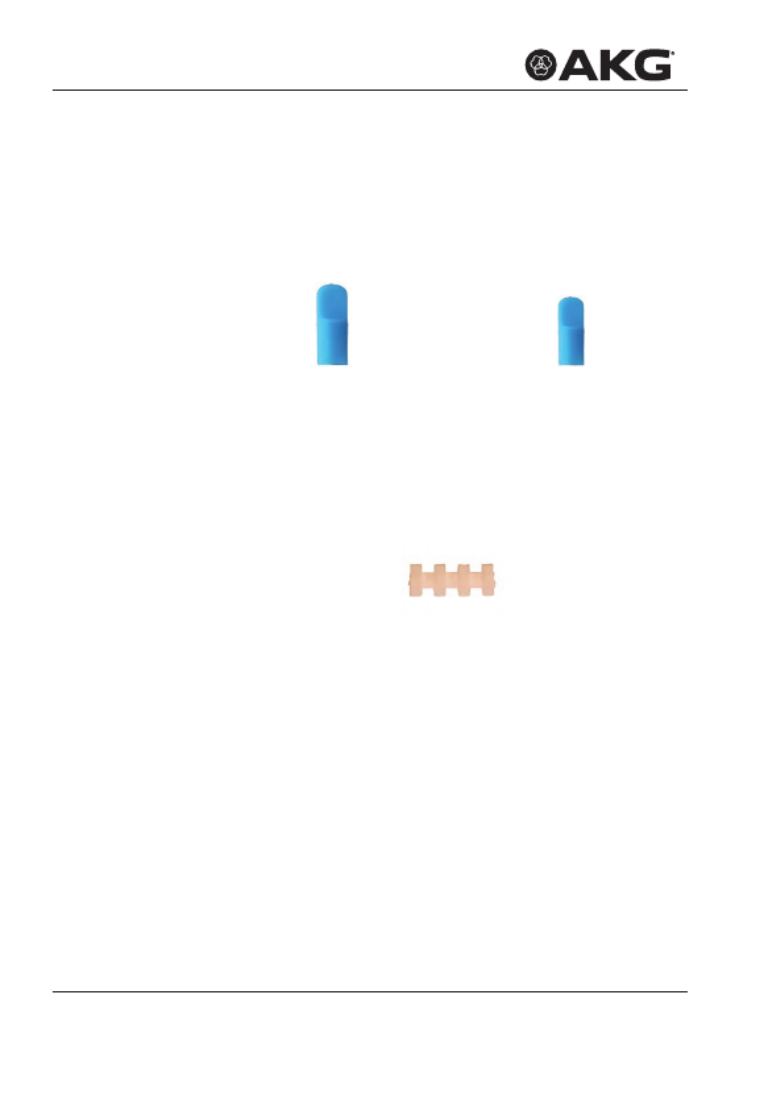

5.2.4 Make-Up Schutz
Abb. 21: MUP81
Make-Up Schutz für EC81 MD
Abb. 22: MUP82
Make-Up Schutz für EC82 MD
Zum Schutz vor Make‑up während des Schminkvorgangs wird der
Make‑Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.
Windschutz
Make-Up
Schutz
MICROLITE MANUAL22
OHRBügELMIKROfONE
5.2.5 Schweißschutz
Abb. 23: Abtropfring
Die Ohrbügelmikrofone sind mit einem patentierten Abtropfring
ausgestattet, der am Drahtbügel angebracht ist.
Der Abtropfring erschwert das Eindringen von Schweiß und
Schminke in den Kapselbereich.
Dies verhindert, dass das Mikrofon verstopft wird, was zu dumpfem
KlangundgeringererEmpndlichkeitdesMikrofonsführenwürde.
5.2.6 AKG Adapter-Stecker
Abb. 24: MDA1 AKG Adapter-Stecker
Der mitgelieferte Adapter‑Stecker MDA1 AKG verbindet die
Mikrofone der MicroLite Serie mit Taschensendern von AKG mit
3‑poligem Mini‑XLR Eingang.
Schweiß
schutz
AKG Adapter-
Stecker
MICROLITE MANUAL 23
OHRBügELMIKROfONE
5.2.7 Etui mit Sichtfenster
Abb. 25: Etui mit Sichtfenster
Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelie‑
ferte Etui. Das eingebaute Sichtfenster erlaubt jederzeit, die Farbe
bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu
müssen.
Etui
MICROLITE MANUAL24
OHRBügELMIKROfONE

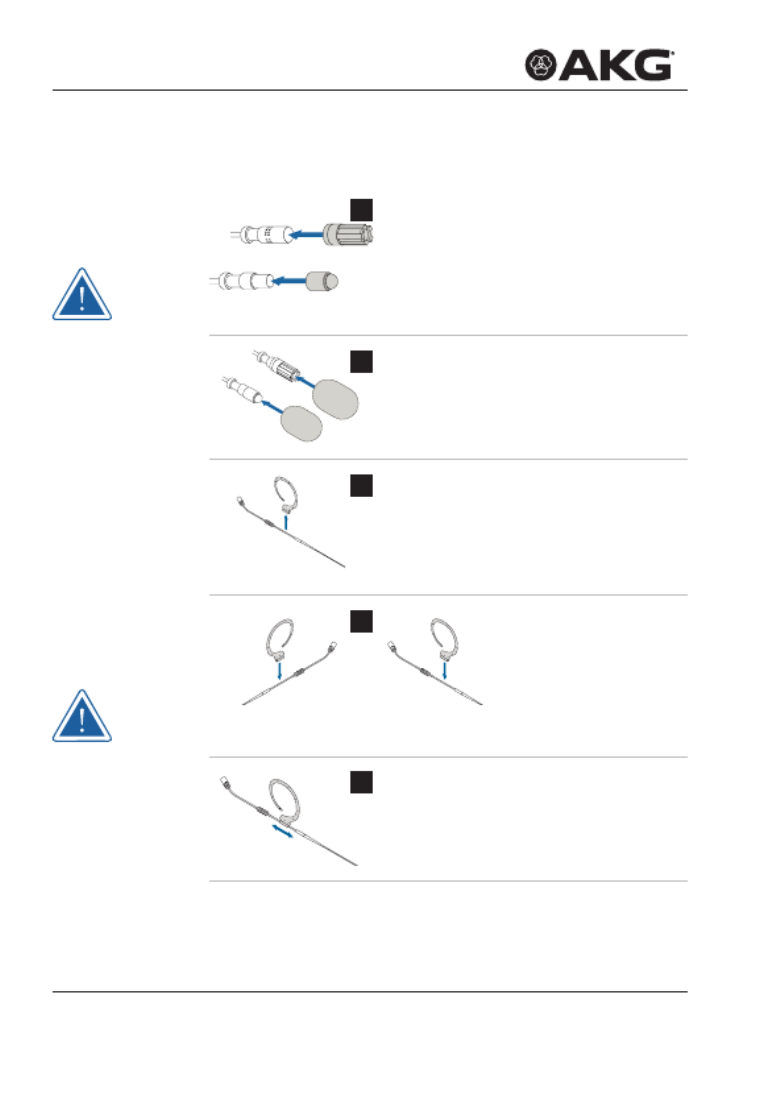

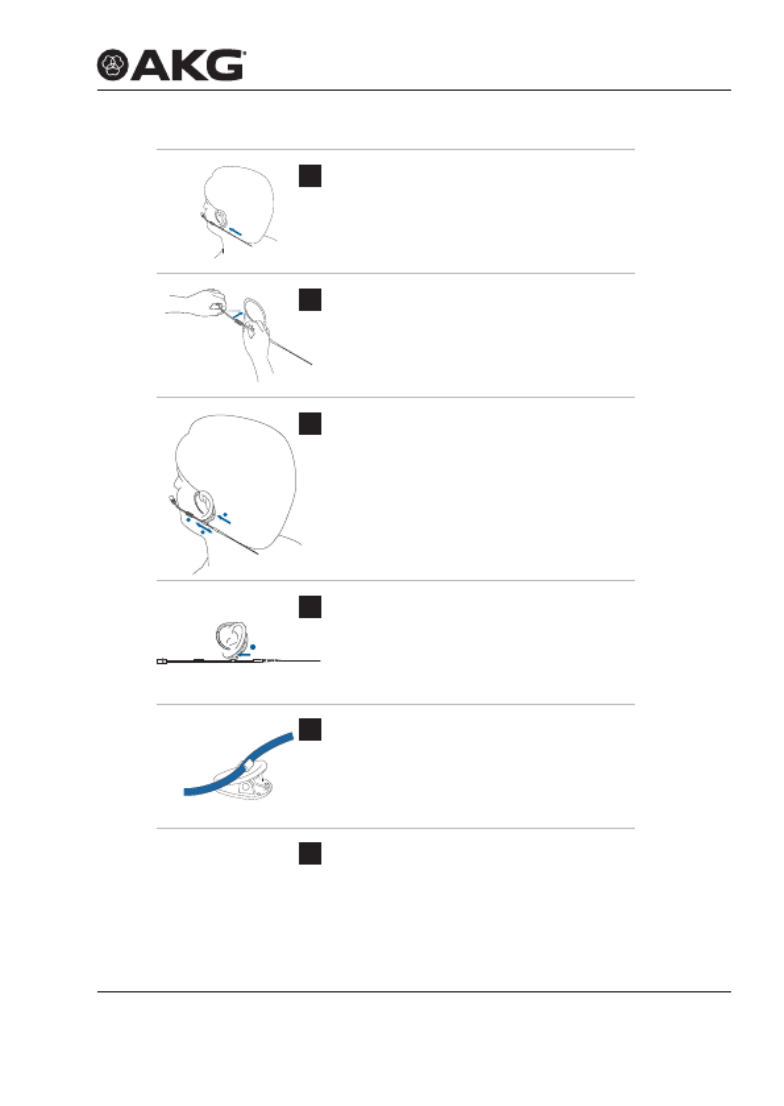

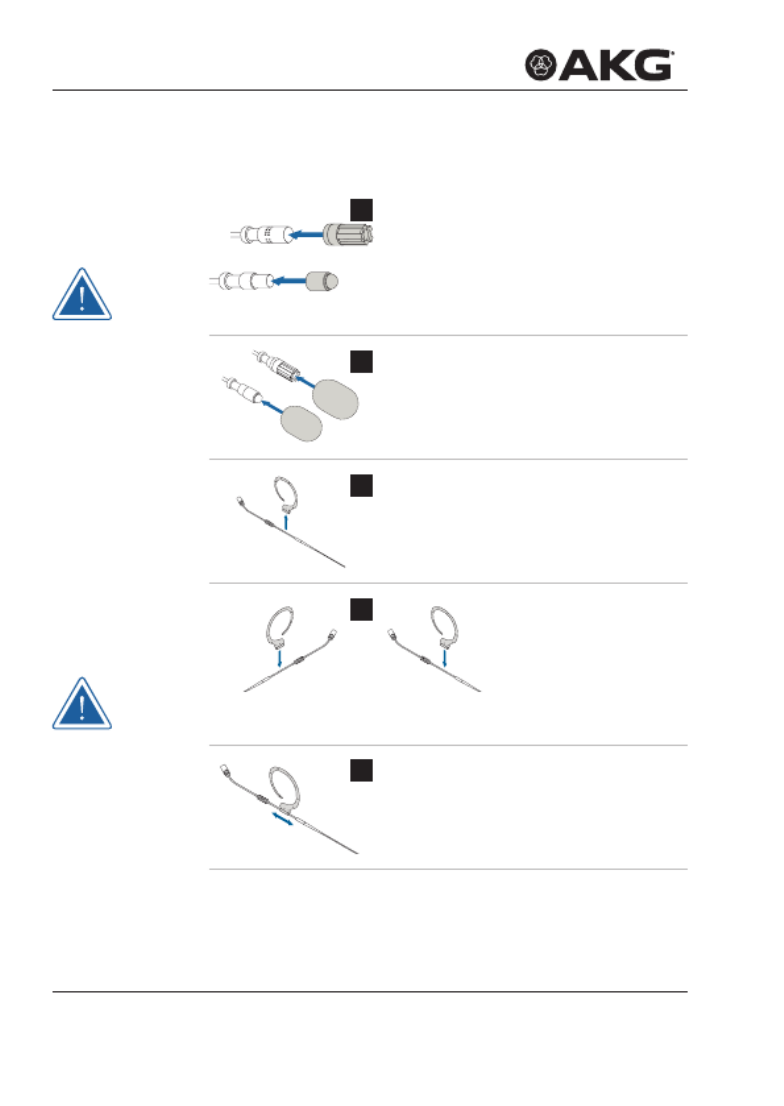

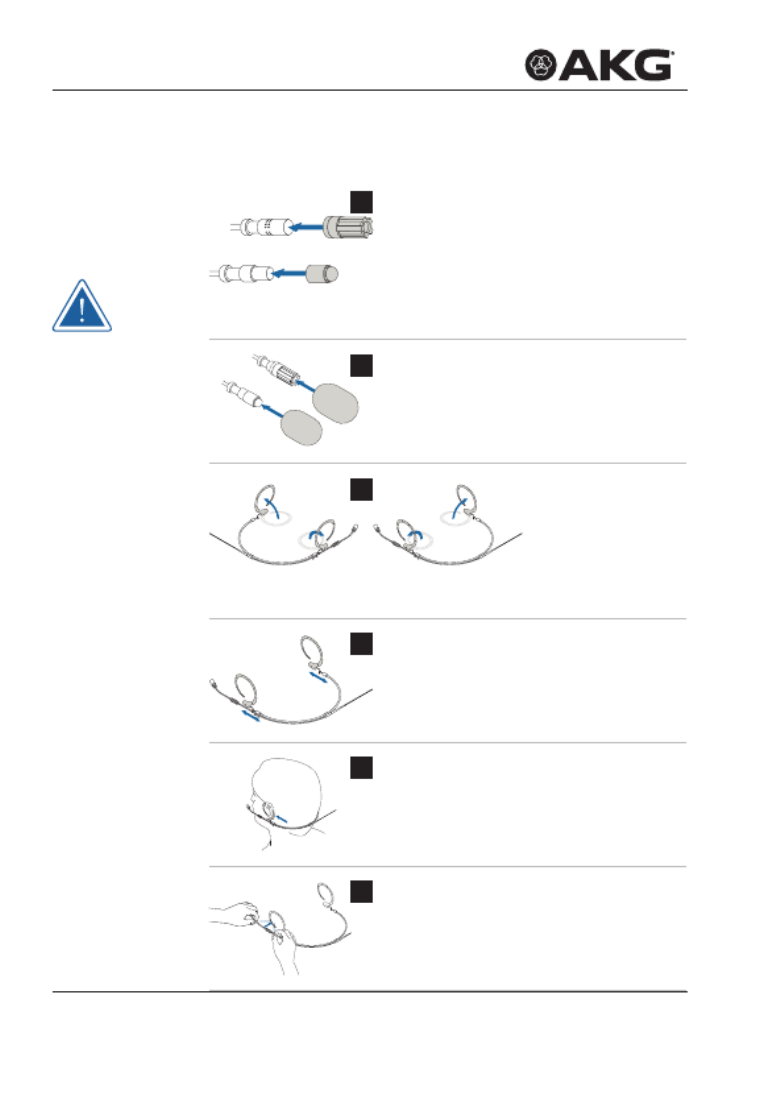

5.3 Ohrbügelmikrofon anbringen
1Entnehmen Sie das Mikrofon dem
Etui und setzen Sie die Schutzkappe
auf die Mikrofonkapsel.
Achten Sie bei LC81 darauf, dass die
Schutzkappe die Schalleintrittslöcher
vollständig bedeckt!
2Setzen Sie bei Bedarf den
Windschutz auf die Schutzkappe.
3Der Ohrbügel wird standardmä‑
ßig für das Tragen am linken Ohr
ausgeliefert.
Nehmen Sie den Ohrbügel ab, falls
Sie das Mikrofon am rechten Ohr
tragen möchten.
4Stecken Sie den
Ohrbügel auf der
gewünschten Seite
auf.
Achten Sie darauf, den Ohrbügel auf
denabgeachtenTeilzustecken.
5Stellen Sie die Position des Mikrofons
ein, dazu den Ohrbügel entlang dem
abgeachtenDrahtteilverschieben.
Ohrbügel-
mikrofon
anbringen
MICROLITE MANUAL 25
OHRBügELMIKROfONE

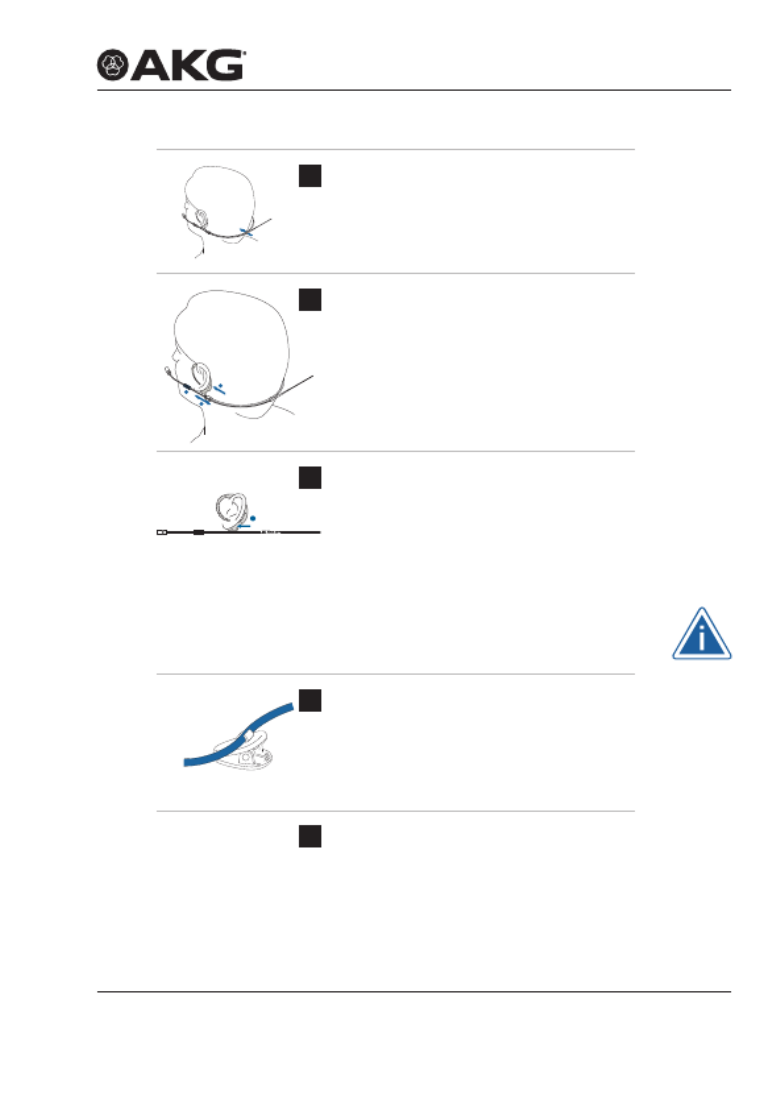

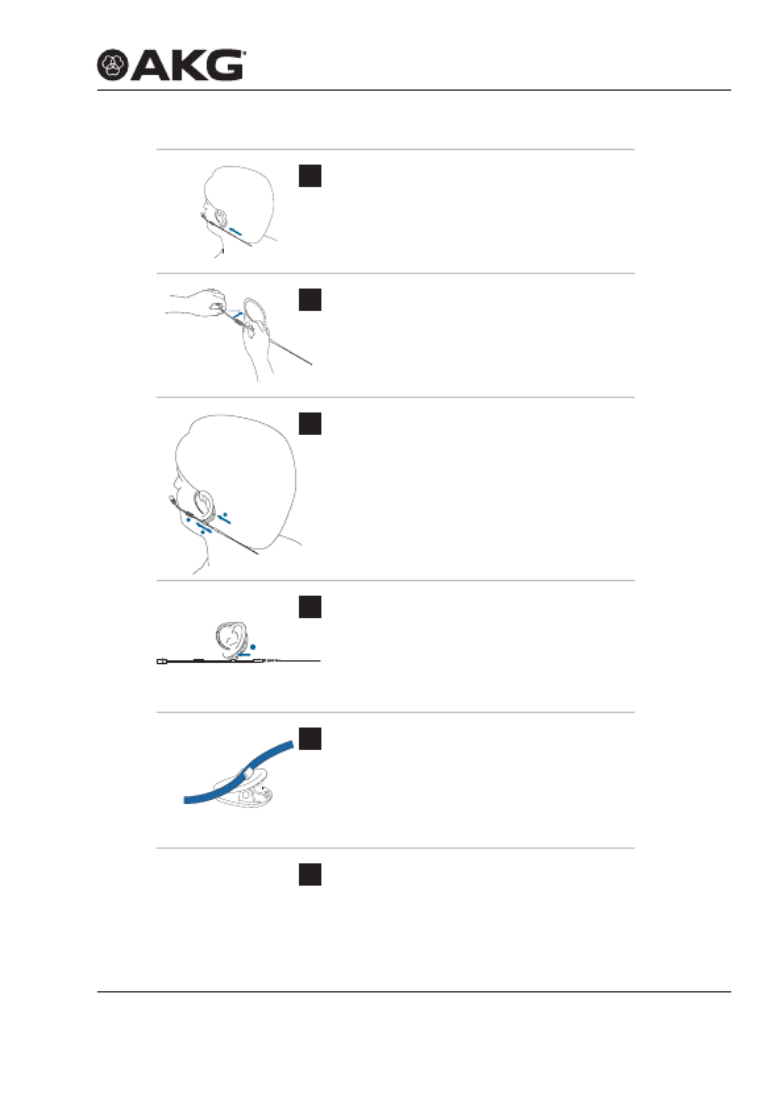

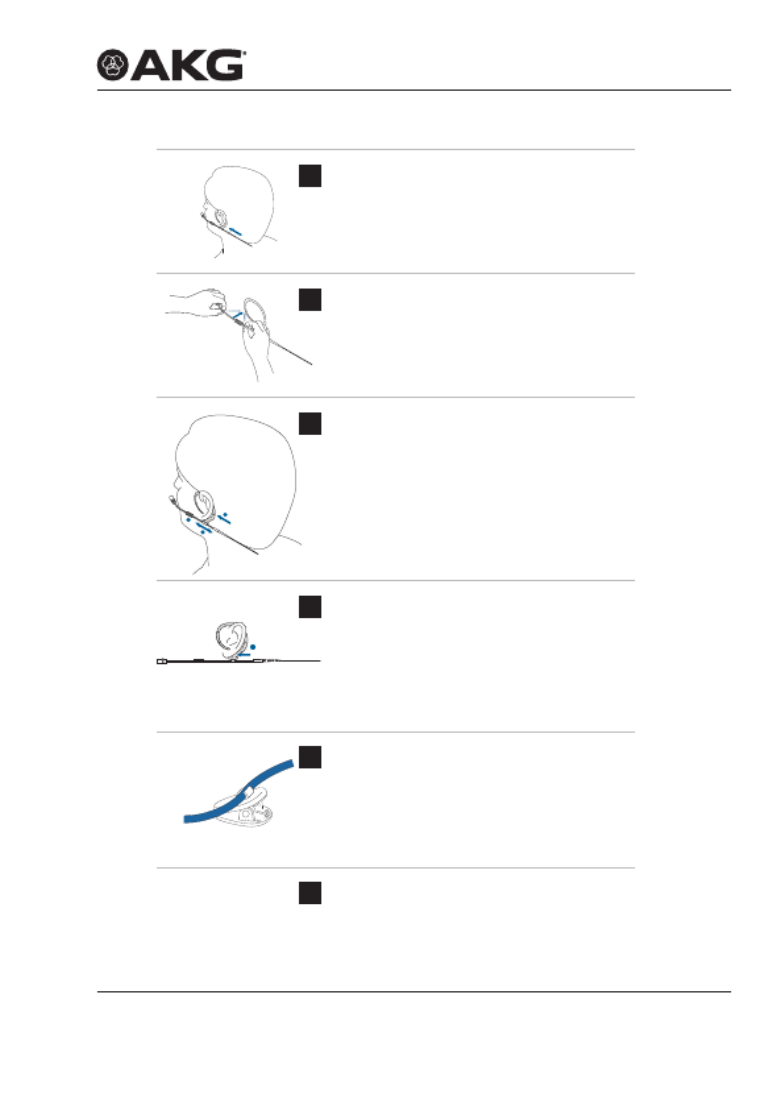

6Legen Sie den Ohrbügel über das
Ohr, sodass die Verstärkung des
Ohrbügels hinter dem Ohrläppchen
eng anliegt.
7Falls das Mikrofon zu locker sitzt,
nehmen Sie das Mikrofon nochmals
ab und biegen Sie den Drahtbügel
vorsichtig etwas nach innen.
1
2
3
8Positionieren Sie das Mikrofon so,
dass die Mikrofonkapsel von ca.
1 cm Abstand auf den Mundwinkel
zeigt (1).
Achten Sie darauf, dass der
Schweißschutz auf der Haut anliegt
und nicht der Drahtbügel (2).
9
3
Achten Sie darauf, dass die
Verstärkung des Ohrbügels hinter
dem Ohrläppchen eng anliegt (3).
Fixieren Sie bei Bedarf den
Drahtbügel mit einem Tape an der
Wange.
10 Zur Zugentlastung des Kabels
verwenden Sie den mitgelieferten
Kabelclip H3:
Drücken Sie das Kabel in den
Kabelclip ein und bringen Sie den
Clip an der Kleidung an.
11 Schließen Sie das Mikrofon an. Siehe
dazu ab Seite 35 ff.
MICROLITE MANUAL26
OHRBügELMIKROfONE

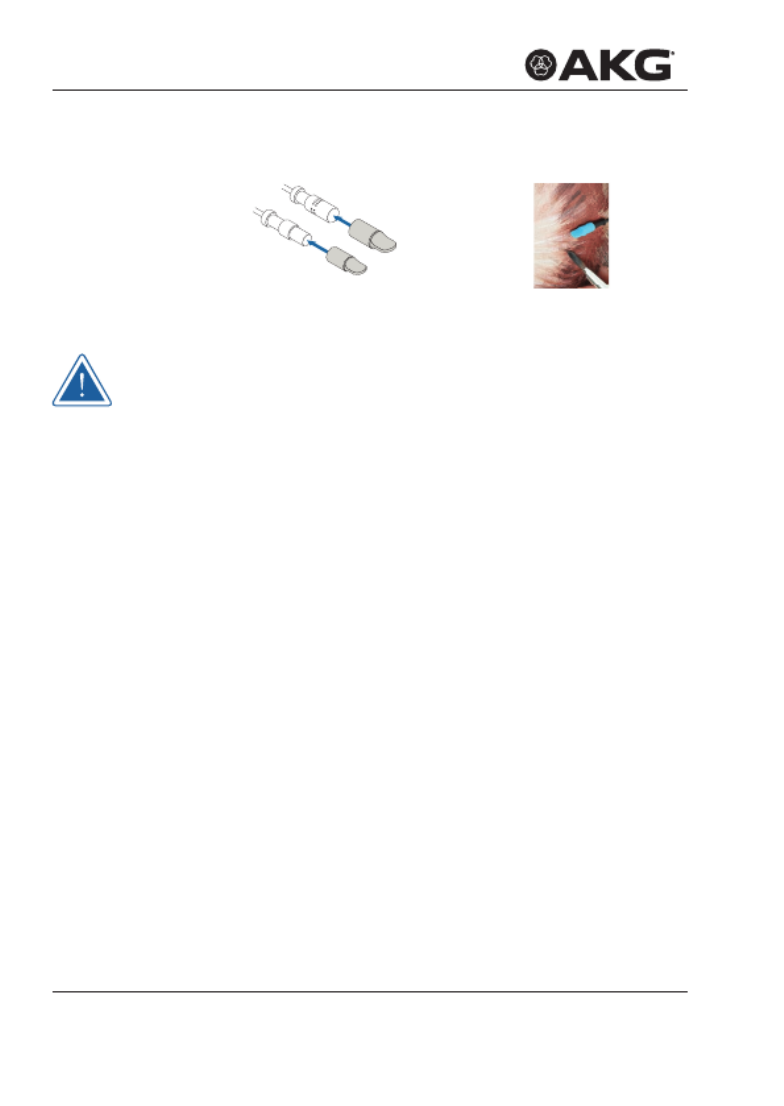

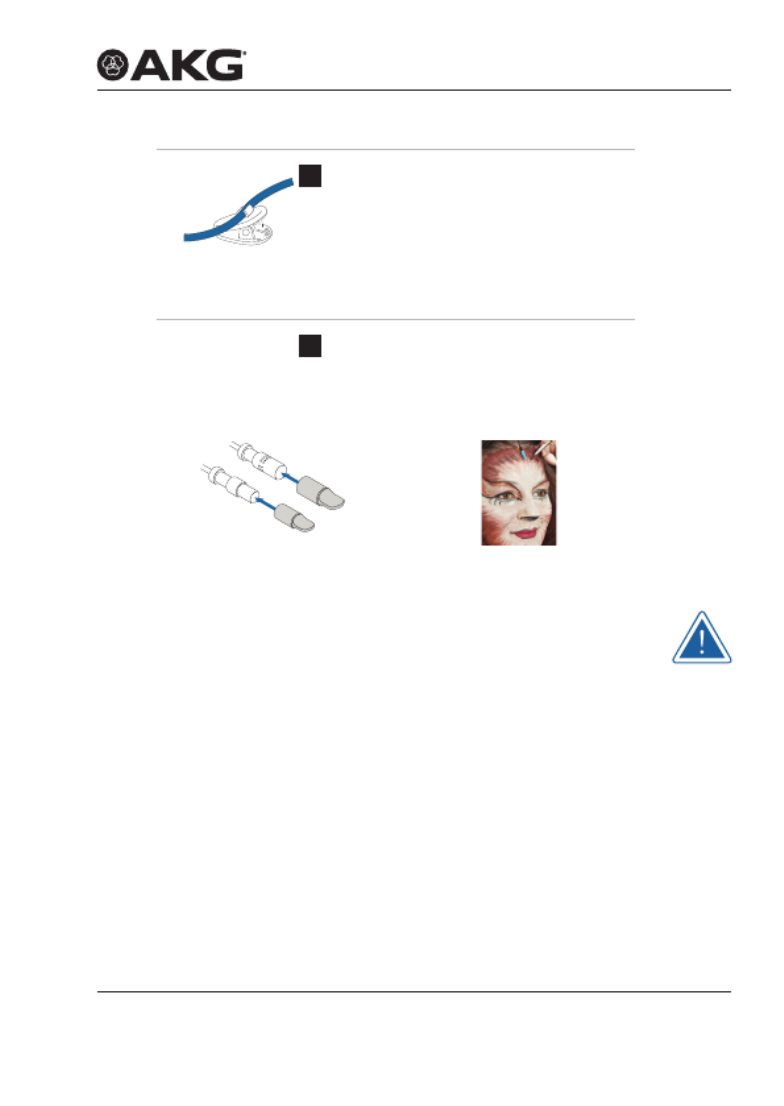

5.3.1 Make-Up Schutz anbringen
Abb. 26: Make-Up Schutz
anbringen
Abb. 27: Mikrofon mit Make-Up Schutz
während Schminkvorgang
Wird das Mikrofon in die Maske mit eingebaut, setzen Sie den
Make‑Up Schutz während des Schminkvorgangs direkt auf die
Mikrofonkapsel!
Setzen Sie nach Entfernen des Make‑Up Schutzes die
Schutzkappe wieder auf! Bei Bedarf kann über die Schutzkappe
wiederum der Windschutz gestülpt werden.
5.4 Anwendung des Mikrofons
Details zur Anwendung siehe ab Seite 38 ff.
5.5 Reinigung des Mikrofons
Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.
Make-Up
Schutz
anbringen
Anwendung
Reinigung
MICROLITE MANUAL 27
KOPfBügELMIKROfONE
6 Kopfbügelmikrofone
Die Kopfbügelmikrofone HC81 MD sind Mikrofone mit nierenför‑
miger Richtcharakteristik und sind in den Farben beige und cocoa
erhältlich.
Die Kopfbügelmikrofone HC82 MD sind Mikrofone mit kugelför‑
miger Richtcharakteristik und sind in den Farben beige und cocoa
erhältlich.
5321 4

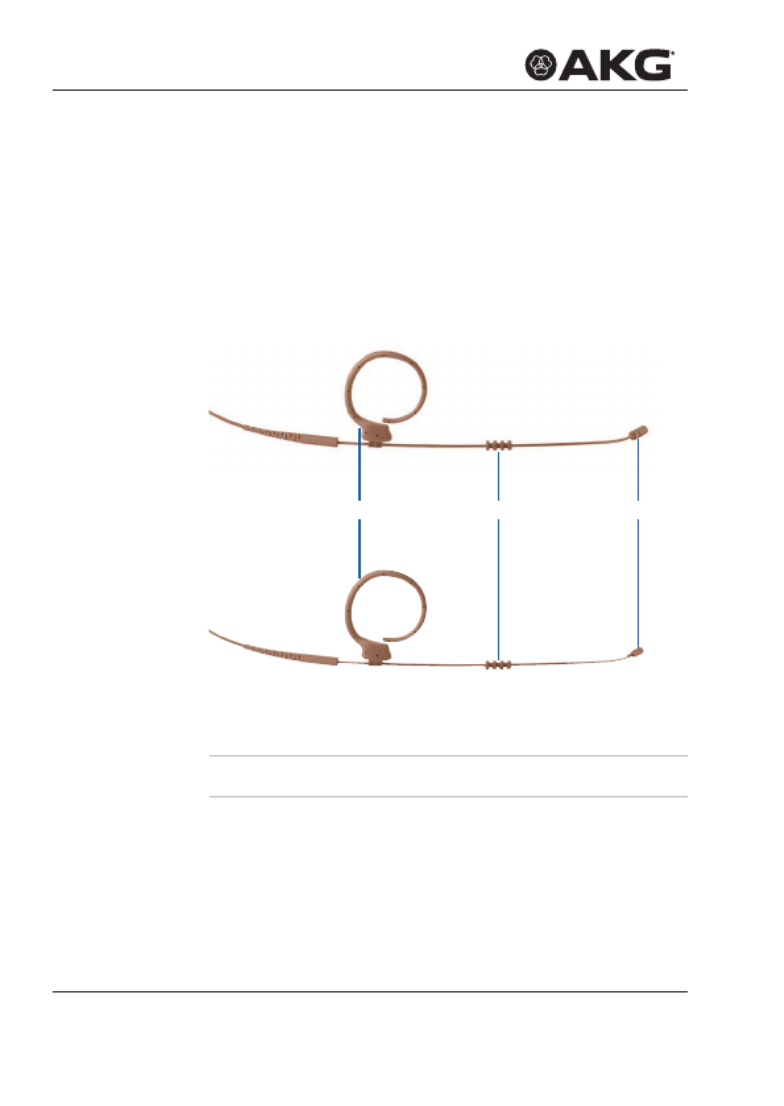

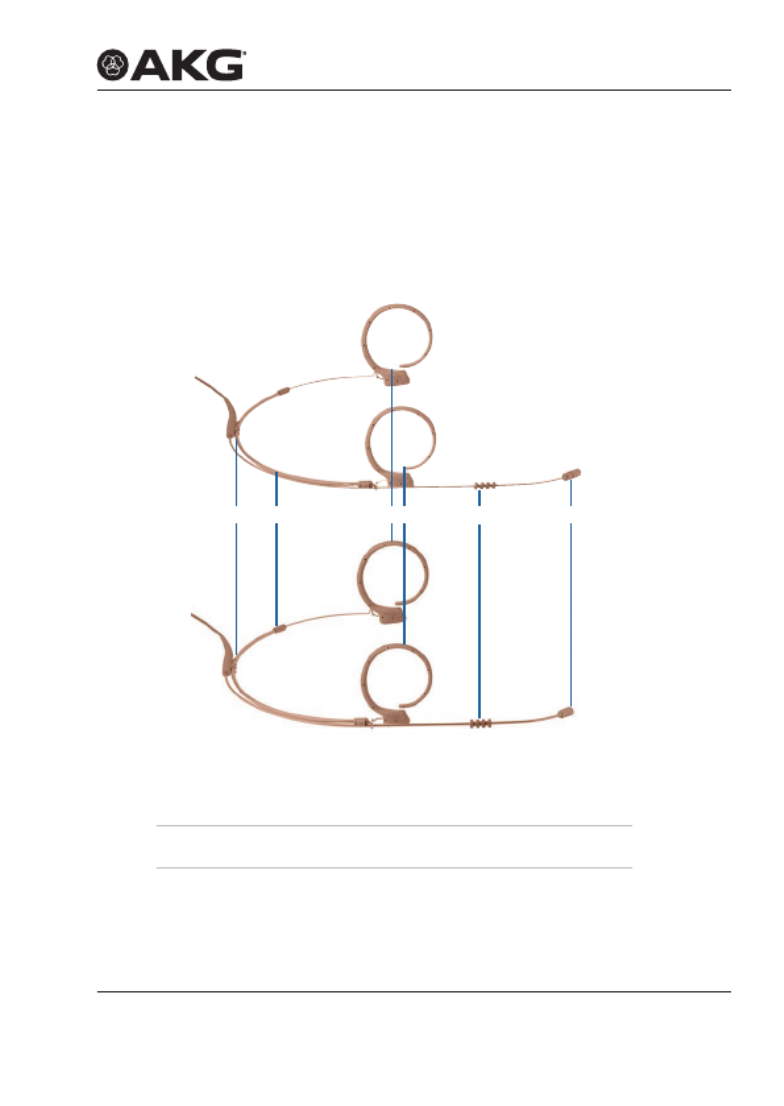

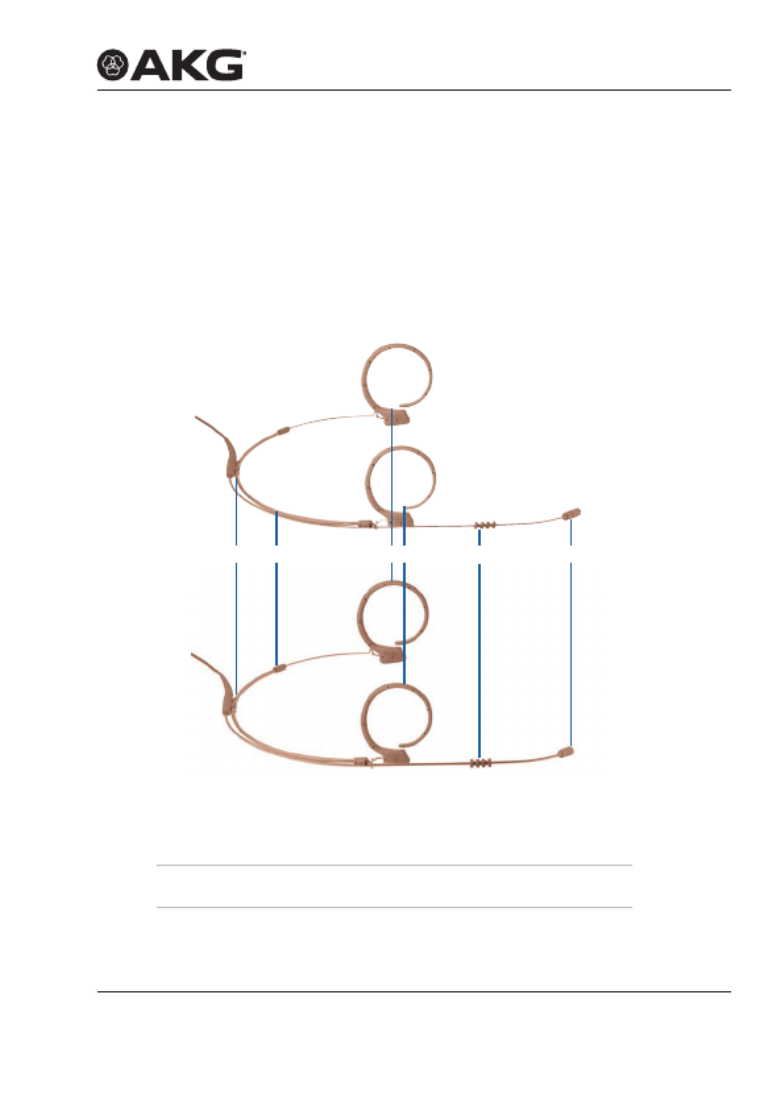

Abb. 28: HC81 MD (oben) und HC82 MD (unten)
1 Zugentlastung für
Mikrofonkabel
4 Abtropfring
2 Kopfbügel 5 Mikrofonkapsel
3 Ohrbügel
HC81 MD
HC82 MD
MICROLITE MANUAL28
KOPfBügELMIKROfONE

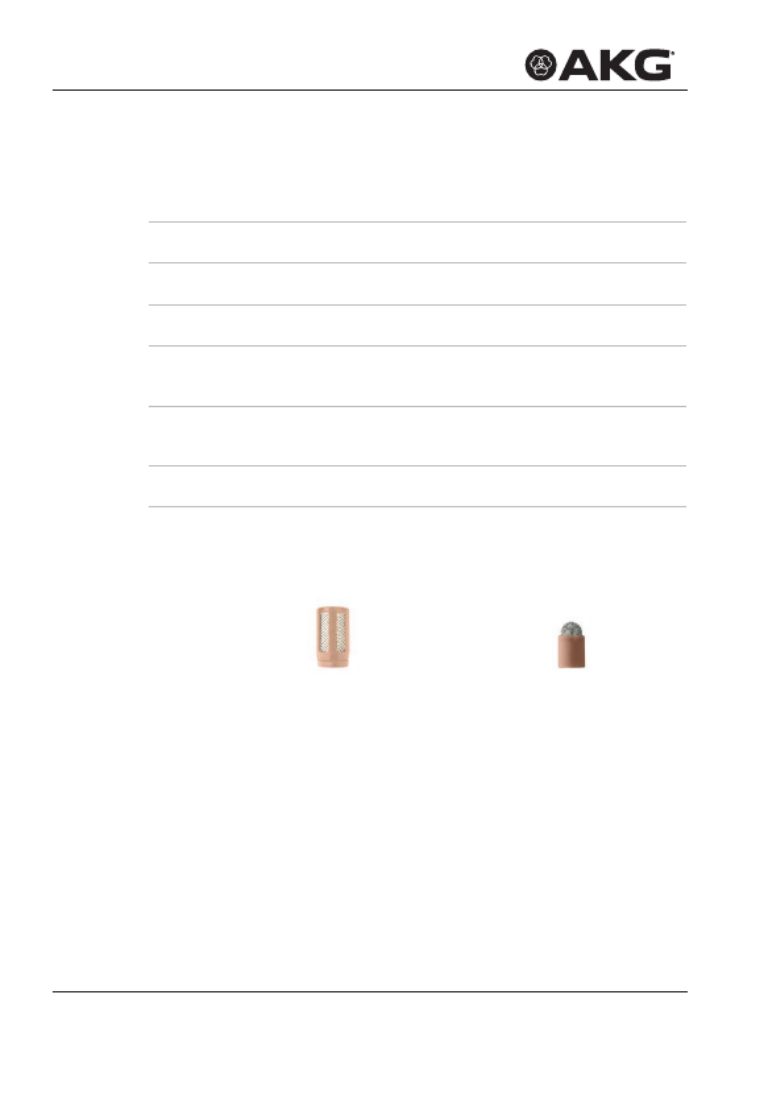

6.1 Lieferumfang
Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile
enthält.
Alle, für die Anwendung mit AKG Funksystemen benötigten
Zubehörteile sind bereits beigepackt. Adapterstecker für andere
FunksystemendenSieaufSeite36.
Die Mikrofone der MicroLite Serie sind Kondensatormikrofone und
benötigen daher eine Spannungsversorgung. Das entsprechende
Netzteil mit Phantomspeisung ist als optionales Zubehör erhältlich.
Siehe dazu Seite 36 ff.
Optionales Zubehör kann bei Bedarf nachgekauft werden.
• 1x HC81 MD (Kopfbügelmikrofon mit nierenförmiger
Richtcharakteristik in beige oder cocoa)
• 1x HC82 MD (Kopfbügelmikrofon mit kugelförmiger
Richtcharakteristik in beige oder cocoa)
6.2 Zubehör
HC81 MD
beige/cocoa
HC82 MD
beige/cocoa
Mikrofon inkl. Kabel 1 1
MDA1 Microdot Adapter AKG 1 1
WM81/WM82 Gitterkappe 2 2
W81/W82 Schaumstoff Windschutz 3 3
MUP81/MUP82 Make‑Up Schutz 3 3
H3 Kabelclip 1 1
Transportetui mit Sichtfenster 1 1
Lieferumfang
Kopfbügel-
mikrofon
Mikrofon
Zubehör
HC81 MD
HC82 MD
MICROLITE MANUAL 29
KOPfBügELMIKROfONE
6.2.1 Gitterkappe
Abb. 29: WM81
Gitterkappe für EC81 MD
Abb. 30: WM82
Gitterkappe für EC82 MD
Die mitgelieferte Gitterkappe (WM81, WM82) besteht aus mehreren
Schichten verschiedenen Materials.
Die Gitterkappe dient dem Schutz vor Staub und Make‑Up. Zudem
schützt die Gitterkappe die Mikrofonmembran vor Wind‑ und
Poppgeräuschen.
6.2.2 Kabelclip
Der Kabelclip dient zum Befestigen des Kabels an der Kleidung,
wodurch eine Zugentlastung des Mikrofonkabels erreicht wird.
Abb. 31: H3 Kabelclip
Das Mikrofon wird am Gehäuse durch die Spange am Clip ange‑
bracht: Dadurch wird das Mikrofonkabel geschützt.

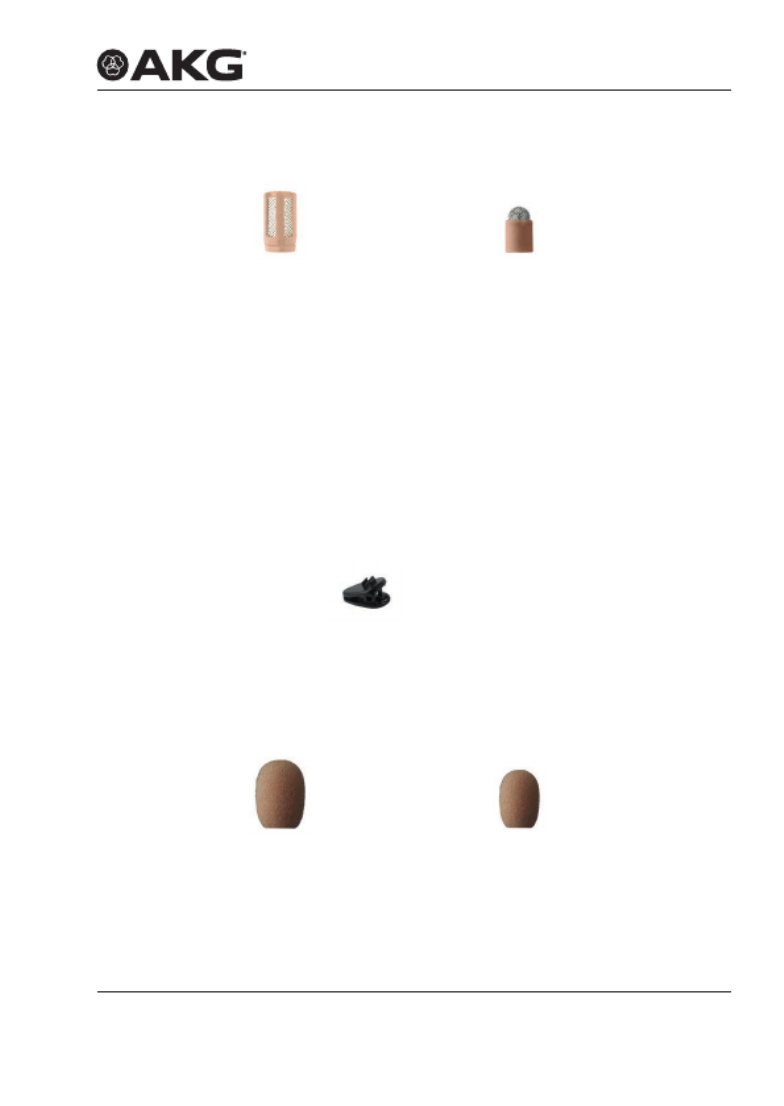

6.2.3 Windschutz
Abb. 32: W81
Windschutz für EC81 MD
Abb. 33: W82
Windschutz für EC82 MD
Zum Abschirmen des Mikrofons vor Wind bei Aufnahmen im
Außenbereich wird über die Gitterkappe der Windschutz (W81,
Gitterkappe
Kabelclip
Windschutz
MICROLITE MANUAL30
KOPfBügELMIKROfONE
W82) gestülpt, dadurch bleibt das Klangbild sauber und das
Mikrofon ist optimal geschützt.

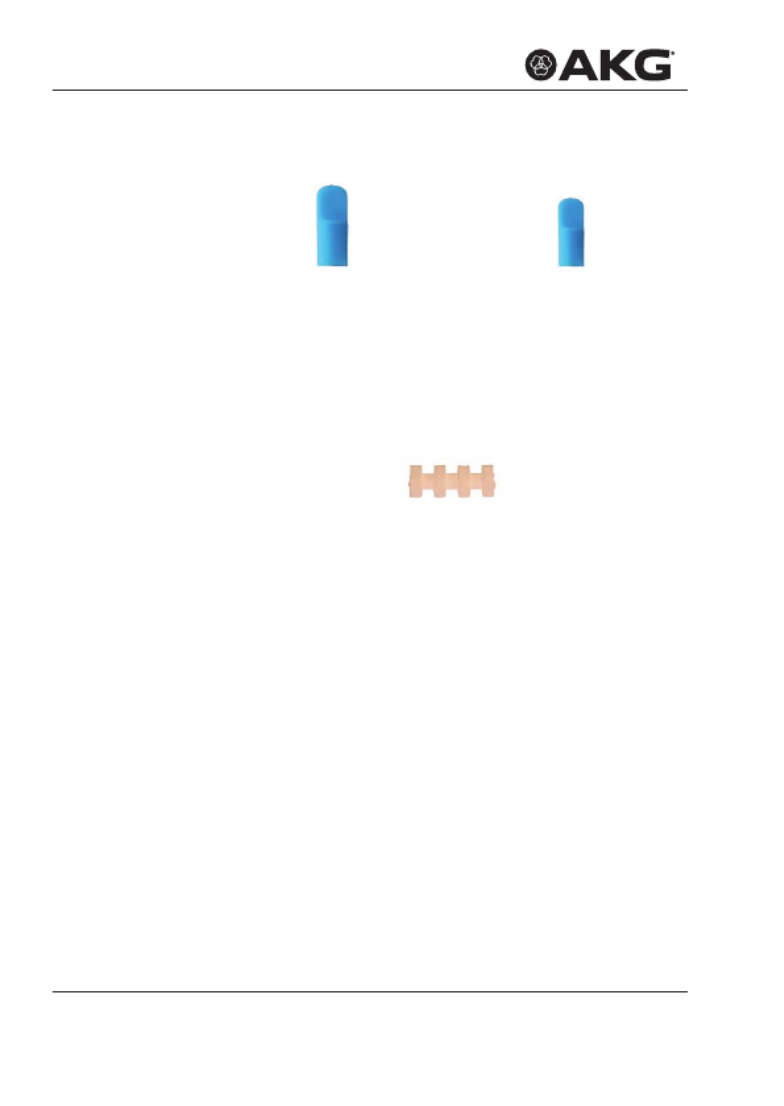

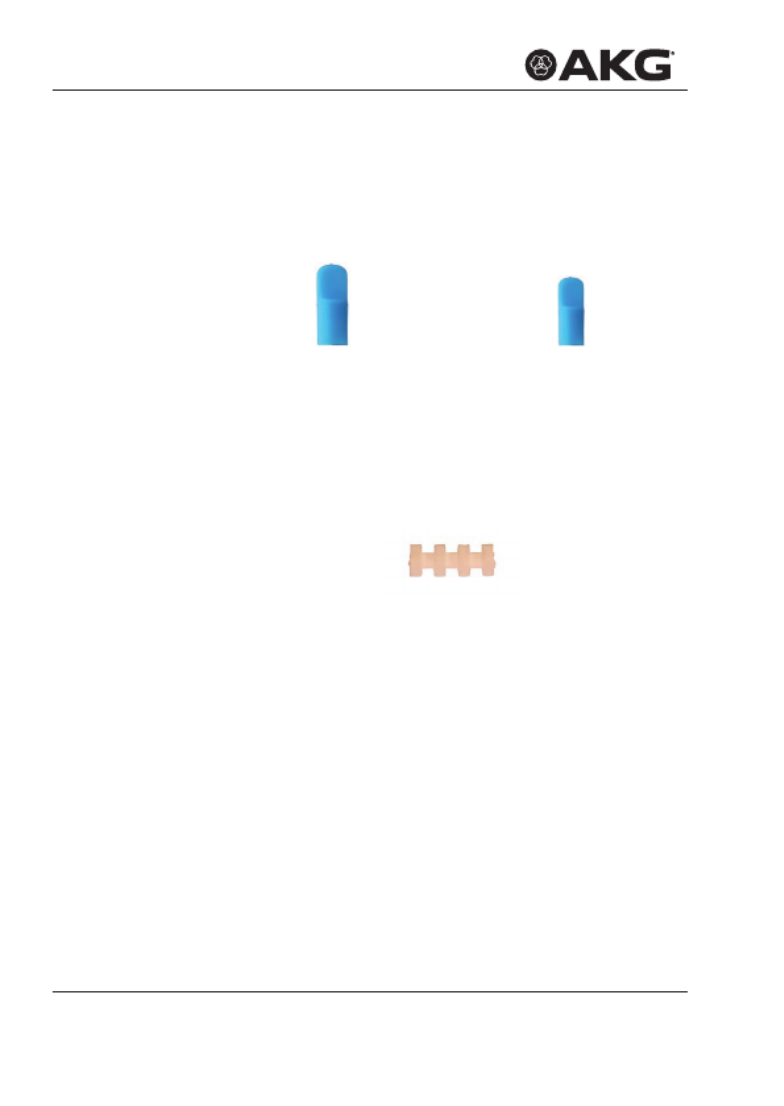

6.2.4 Make-Up Schutz
Abb. 34: MUP81
Make-Up Schutz für EC81 MD
Abb. 35: MUP82
Make-Up Schutz für EC82 MD
Zum Schutz vor Make‑up während des Schminkvorgangs wird der
Make‑Up Schutz (MUP81, MUP82) auf das Mikrofon gesetzt.
6.2.5 Schweißschutz
Abb. 36: Abtropfring
Die Kopfbügelmikrofone sind mit einem patentierten Abtropfring
ausgestattet, der am Drahtbügel angebracht ist.
Der Abtropfring erschwert das Eindringen von Schweiß und
Schminke in den Kapselbereich.
Dies verhindert, dass das Mikrofon verstopft wird, was zu dumpfem
KlangundgeringererEmpndlichkeitdesMikrofonsführenwürde.
Make-Up
Schutz
Schweiß
schutz
MICROLITE MANUAL 31
KOPfBügELMIKROfONE
6.2.6 AKG Adapter-Stecker
Abb. 37: MDA1 AKG Adapter-Stecker
Der mitgelieferte Adapter‑Stecker MDA1 AKG verbindet die
Mikrofone der MicroLite Serie mit Taschensendern von AKG mit
3‑poligem Mini‑XLR Eingang.
6.2.7 Etui mit Sichtfenster
Abb. 38: Etui mit Sichtfenster
Zum sicheren Verstauen des Lavaliermikrofons dient das mitgelie‑
ferte Etui. Das eingebaute Sichtfenster erlaubt jederzeit, die Farbe
bzw. die Art des Mikrofons zu überprüfen, ohne das Etui öffnen zu
müssen.
AKG Adapter-
Stecker
Etui
MICROLITE MANUAL32
KOPfBügELMIKROfONE
6.3 Kopfbügelmikrofon anbringen
1Entnehmen Sie das Mikrofon dem
Etui und setzen Sie die Schutzkappe
auf die Mikrofonkapsel.
Achten Sie bei LC81 darauf,
dass die Schutzkappe die
Schalleintrittslöcher vollständig
bedeckt!
2Setzen Sie bei Bedarf den
Windschutz auf die Schutzkappe.
3Klappen Sie die
Ohrbügel senkrecht
nach oben, je
nachdem, ob Sie
das Mikrofon links
oder rechts tragen
möchten.
4Stellen Sie die Position des
Mikrofons ein, dazu den Draht der
exiblenOhrbügelanderSchlinge
gleichmäßig bei beiden Seiten aus
dem Kopfbügel herausziehen.
5Setzen Sie das Mikrofon von hinten
auf,dabeidieexiblenOhrbügel
über das Ohr legen, sodass die
Verstärkung jeweils hinter dem
Ohrläppchen anliegt.
6Falls das Mikrofon zu locker sitzt,
nehmen Sie das Mikrofon nochmals
ab und biegen Sie den Drahtbügel
vorsichtig etwas nach innen.
Kopfbügel-
mikrofon
anbringen
MICROLITE MANUAL 33
KOPfBügELMIKROfONE
7Setzen Sie das Mikrofon wieder auf
und justieren Sie den Kopfbügel,
dazu den Bügel von hinten an den
Nacken drücken, bis er eng anliegt.
3
2
1
8Positionieren Sie das Mikrofon so,
dass die Mikrofonkapsel von ca.
1 cm Abstand auf den Mundwinkel
zeigt (1).
Achten Sie darauf, dass der
Schweißschutz auf der Haut anliegt
und nicht der Drahtbügel (2).
9
3
Achten Sie darauf, dass die
Verstärkung des Ohrbügels hinter
dem Ohrläppchen eng anliegt (3).
Fixieren Sie bei Bedarf den
Drahtbügel mit einem Tape an der
Wange.
Wir empfehlen, die korrekte
Sitzposition des Kopfbügelmikrofons
vor einem Spiegel zu kontrollie‑
ren. Alternativ kann eine zweite
Person die korrekte Sitzposition
kontrollieren.
10 Zur Zugentlastung des Kabels
verwenden Sie den mitgelieferten
Kabelclip H3:
Drücken Sie das Kabel in den
Kabelclip ein und bringen Sie den
Clip an der Kleidung an.
11 Schließen Sie das Mikrofon an.
Siehe dazu ab Seite 35 ff.
MICROLITE MANUAL34
KOPfBügELMIKROfONE
6.4 Anwendung des Mikrofons
Details zur Anwendung siehe ab Seite 38 ff.
6.5 Reinigung des Mikrofons
Details zur Reinigung der einzelnen Teile siehe ab Seite 43 ff.
MICROLITE MANUAL 35
MIKROfON ANSCHLIESSEN
7 Mikrofon anschließen

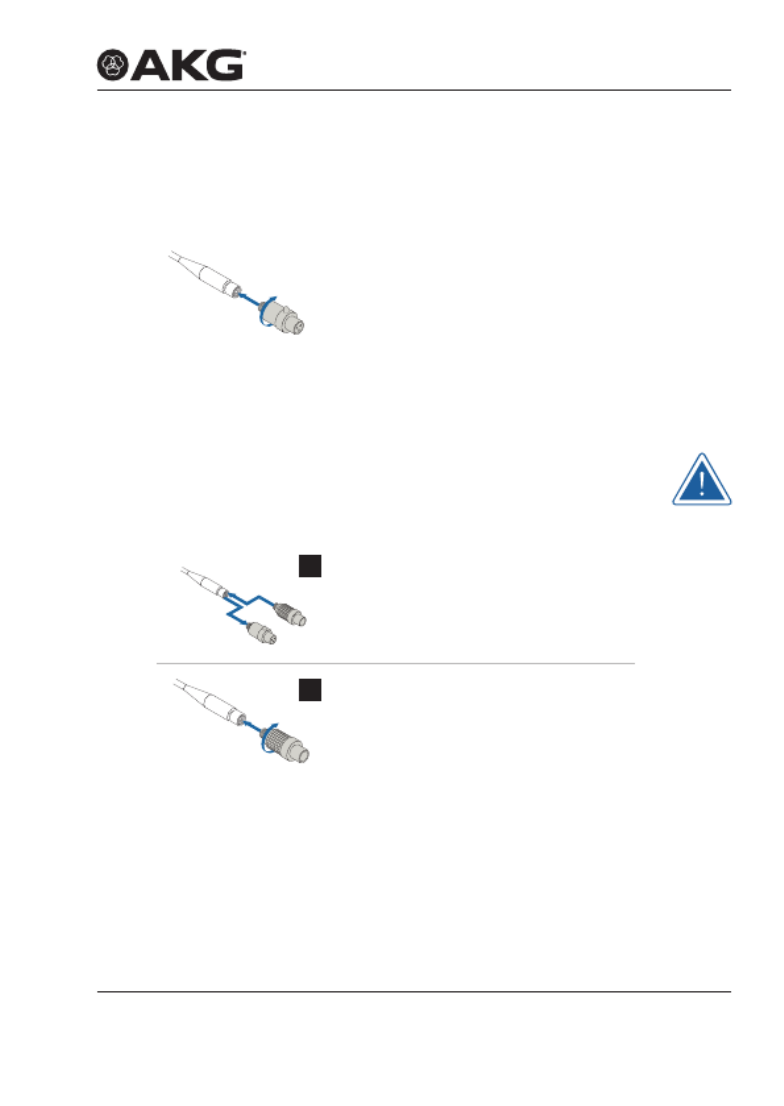

7.1 Anschluss an AKG Funksysteme
Zum Anschluss an AKG
Funksysteme schrau‑
ben Sie den mitgelieferten
MDA1 AKG Adapter‑Stecker auf den
Microdot‑Stecker auf.
7.2 Anschluss an alternative Funksysteme
AKG garantiert nicht die Kompatibilität mit Funksystemen von
Fremdmarken und übernimmt diesbezüglich keine Haftung!
Entnehmen Sie nähere Informationen den Bedienungsanleitungen
der Funksysteme der jeweiligen Hersteller.
1Zum Anschluss an alternative
Funksysteme tauschen Sie den
AKG Adapter‑Stecker gegen den
entsprechenden Adapter‑Stecker
aus.
2Schrauben Sie den entsprechenden
Adapter auf. (Siehe dazu auf 36 ff)
Anschluss
AKG
Funk systeme
Alternative
Funk systeme
MICROLITE MANUAL36
MIKROfON ANSCHLIESSEN

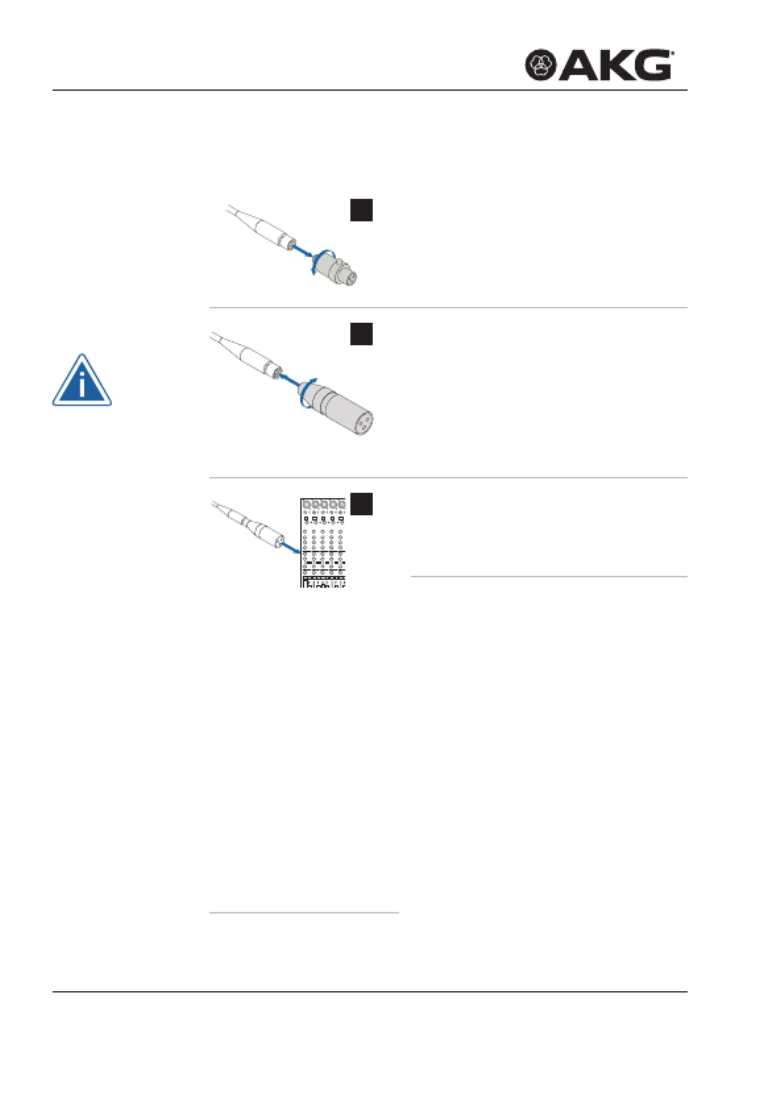

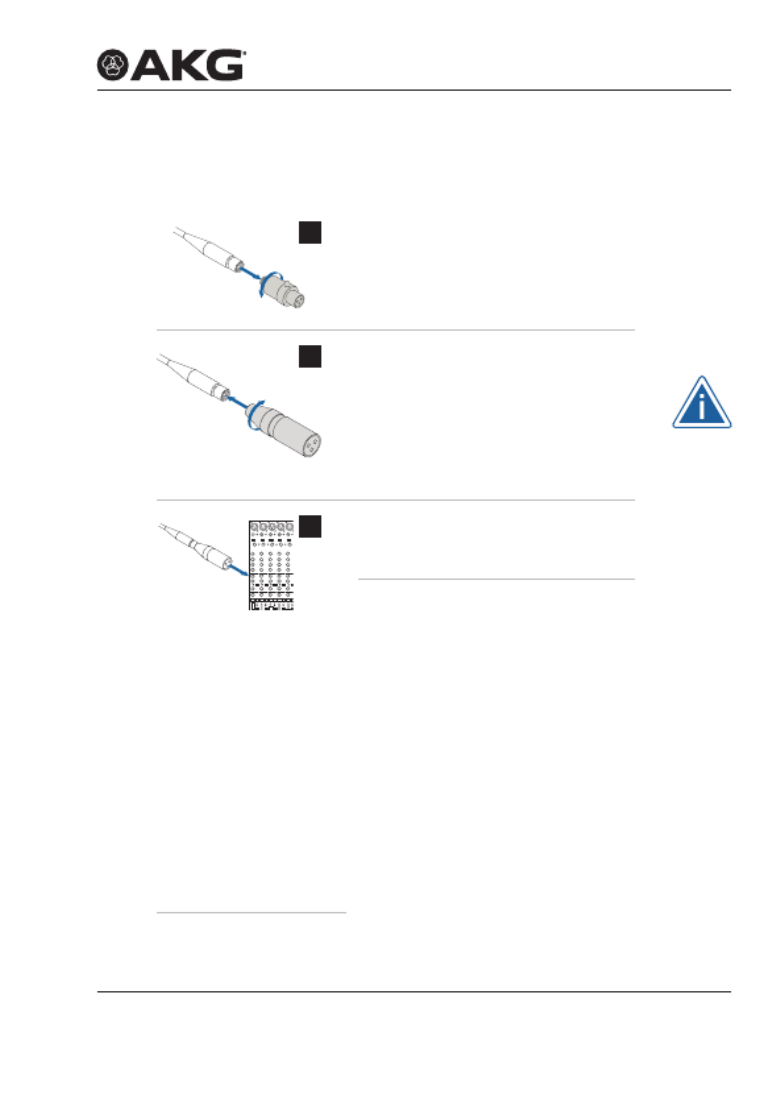

7.3 Anschluss an herkömmliche Mischpulte via Kabel
1Zum Anschluss an alternati‑
ve Mischpulte tauschen Sie
den AKG Adapter‑Stecker
gegen den entsprechenden
Phantomspeiseadapter (MDPA) aus.
2Schließen Sie den
Phantomspeiseadapter (MDPA) an
(Siehe dazu auch auf Seite 36 ff).
Die Mikrofone der MicroLite
Serie sind Kondensatormikrofone
und benötigen daher eine
Spannungsversorgung.
3Schließen Sie das Mikrofon
an einen symmetrischen
XLR‑Mikrofoneingang mit
Phantomspeisung an.
Schließen Sie das Kabel des
Mikrofoneingangs an das Mischpult
an.
7.4 Optionales Zubehör
7.4.1 Adapter-Stecker für alternative Systeme
Alle MicroLite Mikrofone sind mit einem Kabel mit Microdot‑Stecker
ausgestattet: Die Mikrofone sind somit mit einer Vielzahl von
Drahtlossystemen (AKG ®, Audio‑Technica ®, Beyerdynamic,
Lectrosonics ®, Sennheiser ® und Shure ®) verwendbar. 1
1 Audio‑Technica ®, Beyerdynamic, Lectrosonics ®, Sennheiser ® und Shure ®
sind eingetragene Warenzeichen der jeweiligen Hersteller
MICROLITE MANUAL 37
MIKROfON ANSCHLIESSEN
DieentsprechendenAdapterndenSienebenweiterem,optiona‑
lem Zubehör auf unserer Homepage .www.akg.com
MDA2 SEN1 MDA3 SEN2 MDA4 SHU MDA5 AT MDA6 BD MDA7 LEC
Abb. 39: Microdot-Adapter
AKG garantiert nicht die Kompatibilität mit Funksystemen von
Fremdmarken und übernimmt diesbezüglich keine Haftung.
7.4.2 Phantomspeiseadapter
Abb. 40: Phantomspeiseadapter (MDPA)
Für volle Flexibilität mit dem MicroLite Mikrofon kann auf eine
verkabelte Anwendung mit Hilfe des Phantomspeiseadapters
umgeschaltet werden.
Der Phantomadapter verfügt über:
• Microdot Eingang
• XLR Ausgang
• Low‑Cut Filter (zuschaltbar)
• Phasendrehung (umsteckbar per Jumper auf Platine, siehe
dazu Seite 39)
MICROLITE MANUAL38
ANWENduNg
8 Anwendung
8.1 Allgemeines
Der große Vorteil eines Mikrofons, das an der Kleidung, am Kopf
oder in der Maske befestigt ist, besteht darin, dass der Abstand
zwischen Mikrofon und dem Mund des Anwenders immer gleich
bleibt.
Damit sind keine Pegelschwankungen zu befürchten.
Die Bewegungsfreiheit bleibt erhalten, die Hände bleiben frei.
8.2 Anwendungstipps
8.2.1 Positionierung des Mikrofons
Bei Mikrofonen mit nierenförmiger Richtcharakteristik muss bei der
Positionierung folgendes beachtet werden:
• Je näher das Mikrofon an der Schallquelle positioniert wird,
umso eher werden niedrige Frequenzen eingefangen.
• Mikrofone mit nierenförmiger Richtcharakteristik reagieren
sensibel auf Körper‑ und Windgeräusche.
8.2.2 Störungen durch Einstreuungen vermeiden
• Verlegen Sie zur Vermeidung von Störungen bzw.
Einstreuungen sämtliche Leitungen, speziell die der
Mikrofoneingänge, getrennt von Starkstromleitungen und
Netzleitungen.
• Bei Verlegung in Schächten oder Kabelkanälen achten Sie
darauf, die Übertragungsleitungen in einem separaten Kanal
unterzubringen.
Anwendung
Mikrofon
positionieren
Störungen
vermeiden
MICROLITE MANUAL 39
ANWENduNg
8.2.3 Phase drehen
Jumper
+
+
B
JPhase180

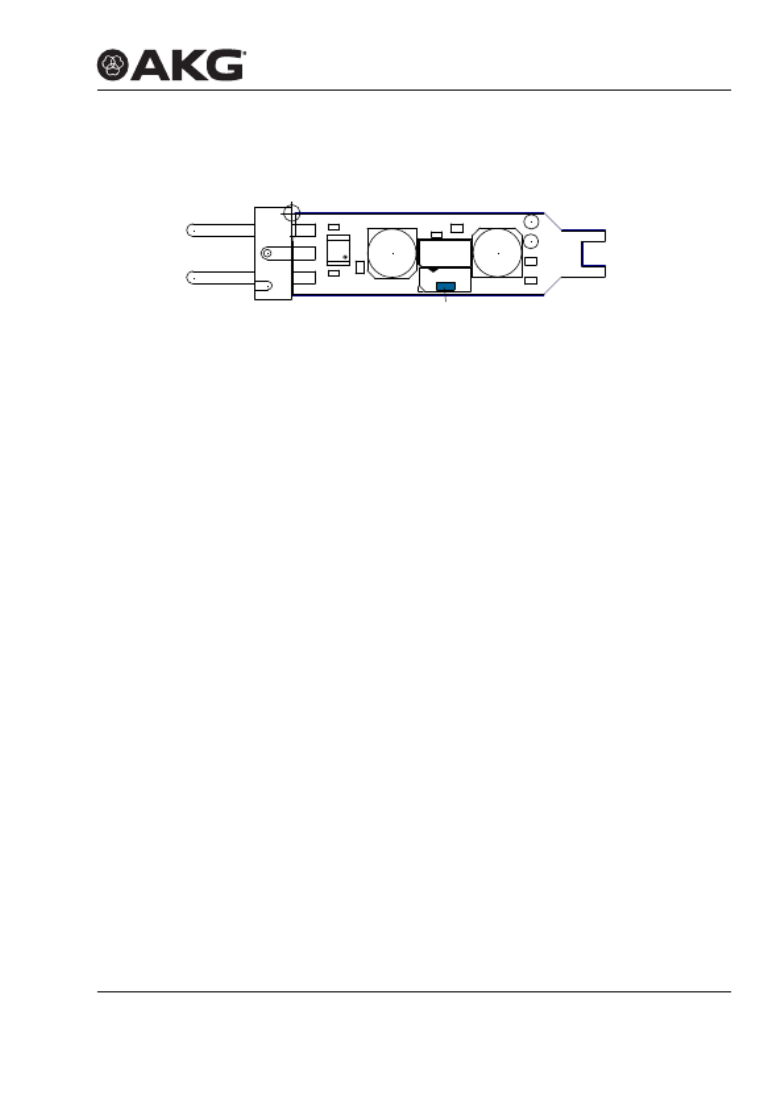

Abb. 41: Phantomspeiseadapter
Die Phase des Signals kann über den Phantomspeiseadapter um
180° gedreht werden.
1) Schrauben Sie die Kreuzschlitzschraube am Gehäuse
Phantomspeiseadapters auf.
2) Nehmen Sie das Gehäuse ab.
3) Ziehen Sie den Jumper ab und stecken Sie ihn auf nur einen
Pin auf.
4) Setzen Sie das Gehäuse auf.
5) Drehen Sie die Schraube fest.
MICROLITE MANUAL40
ANWENduNg
8.3 Lavaliermikrofon anwenden
8.3.1 Sprachübertragung
min. 10 cm

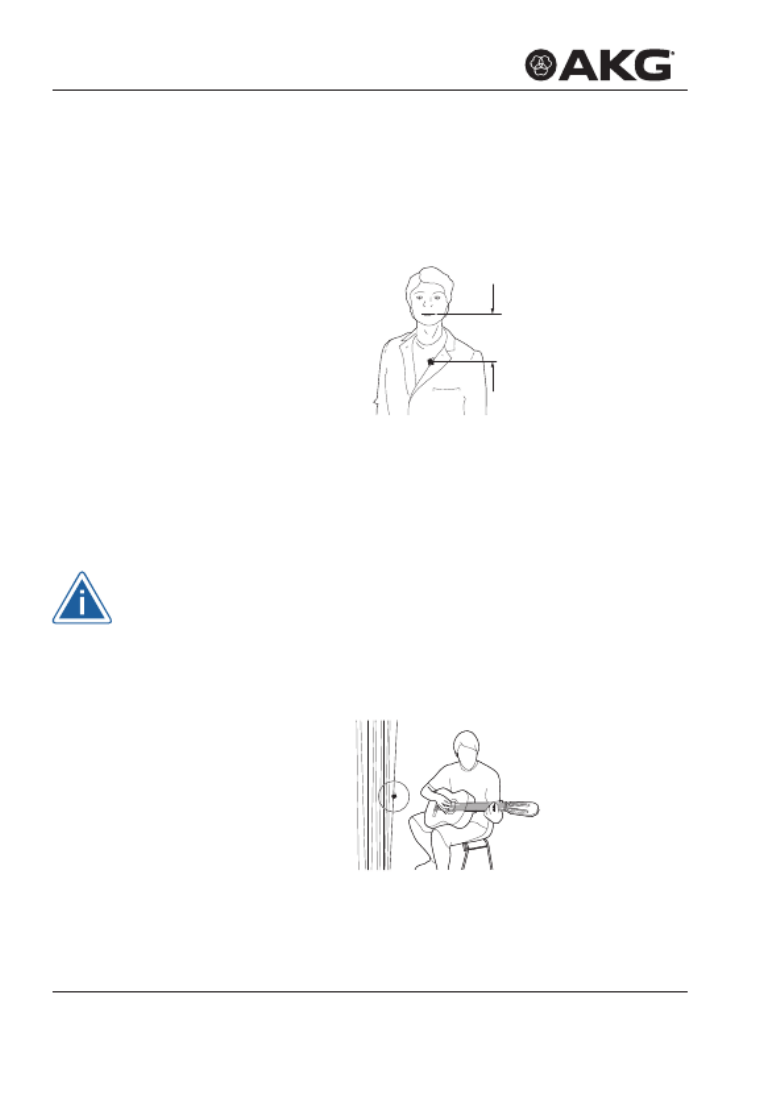

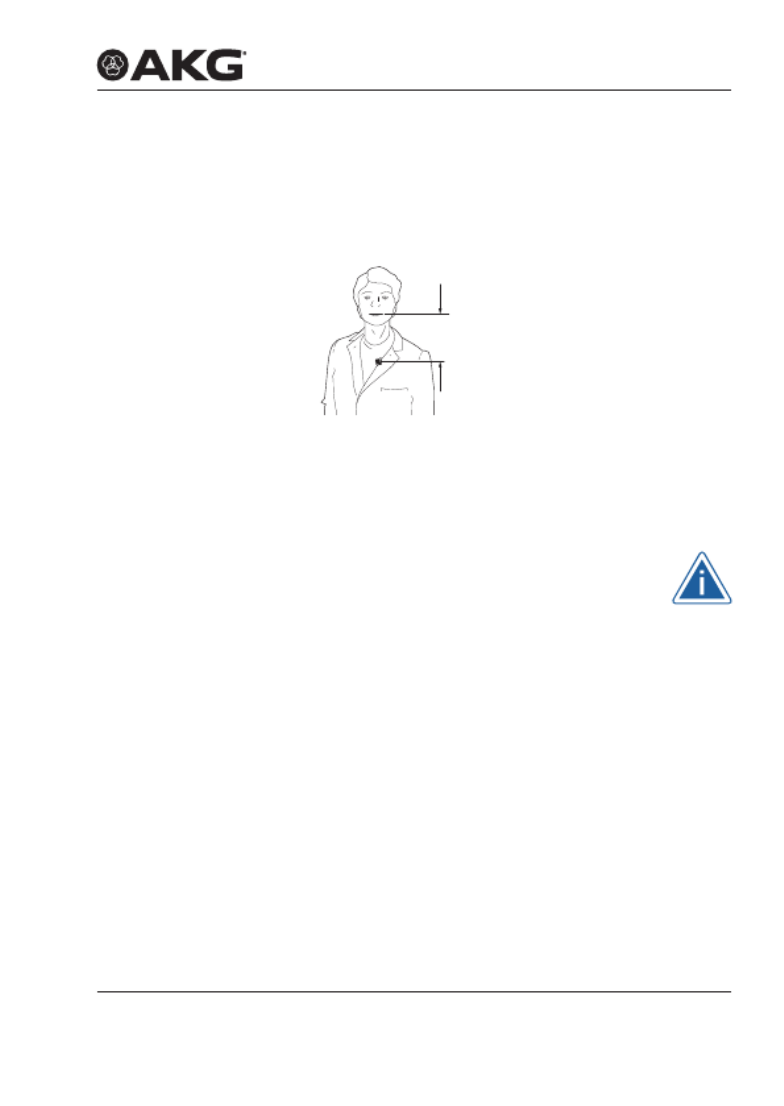

Abb. 42: Sprachübertragung
Für eine optimale Sprachübertragung, befestigen Sie das Mikrofon
mit dem Krokoclip an der Kleidung. Positionien Sie das Mikrofon so
nahe wie möglich beim Mund des Redners.
Je geringer der Abstand zwischen dem Mikrofon und der
Schallquelle, umso geringer ist die Gefahr akustischer
Rückkopplungen und umso geringer ist der Raumanteil im
Aufnahmesignal.
8.3.2 Aufnahme- oder Stützmikrofon

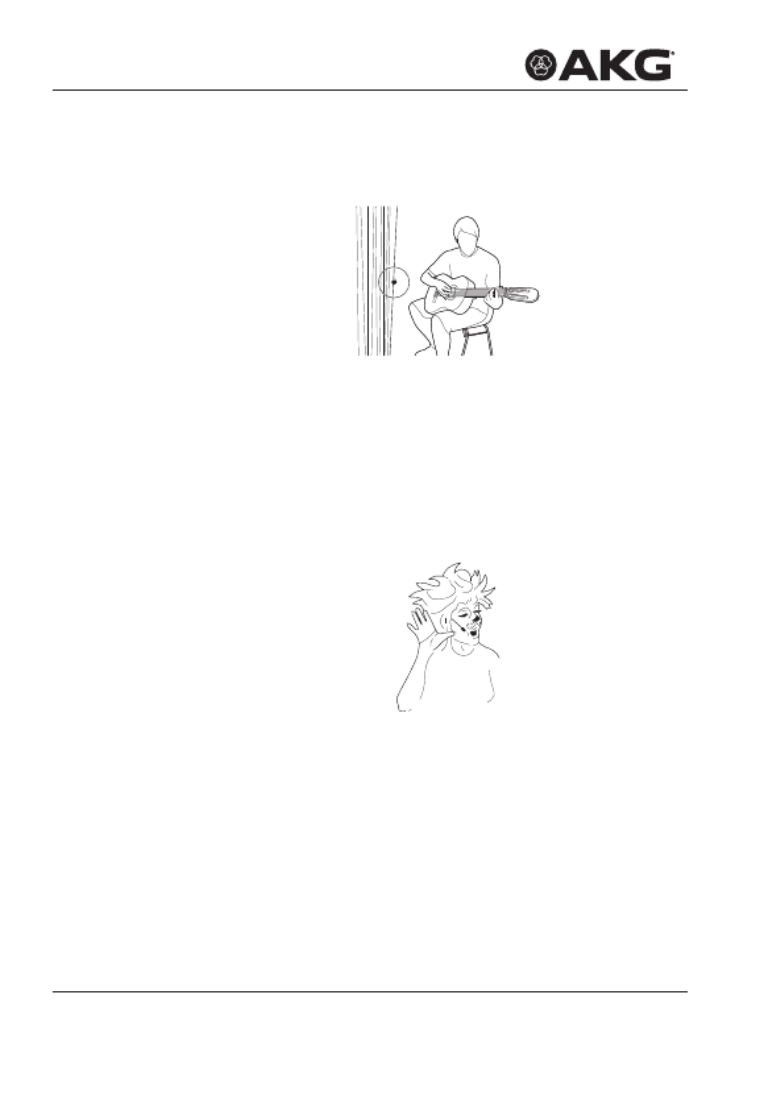

Abb. 43: Mikrofon an Dekorationsteil befestigt
Sprachüber-
tragung
Aufnahme-
und
Stützmikrofon
MICROLITE MANUAL 41
ANWENduNg
Befestigen Sie das Mikrofon mit dem Krokoclip oder dem
Magnetclip an einem geeigneten Dekorationsteil (z.B. Kulisse,
Hintergrund, Vorhang o.ä.).
8.3.3 Theater, Musical, Oper

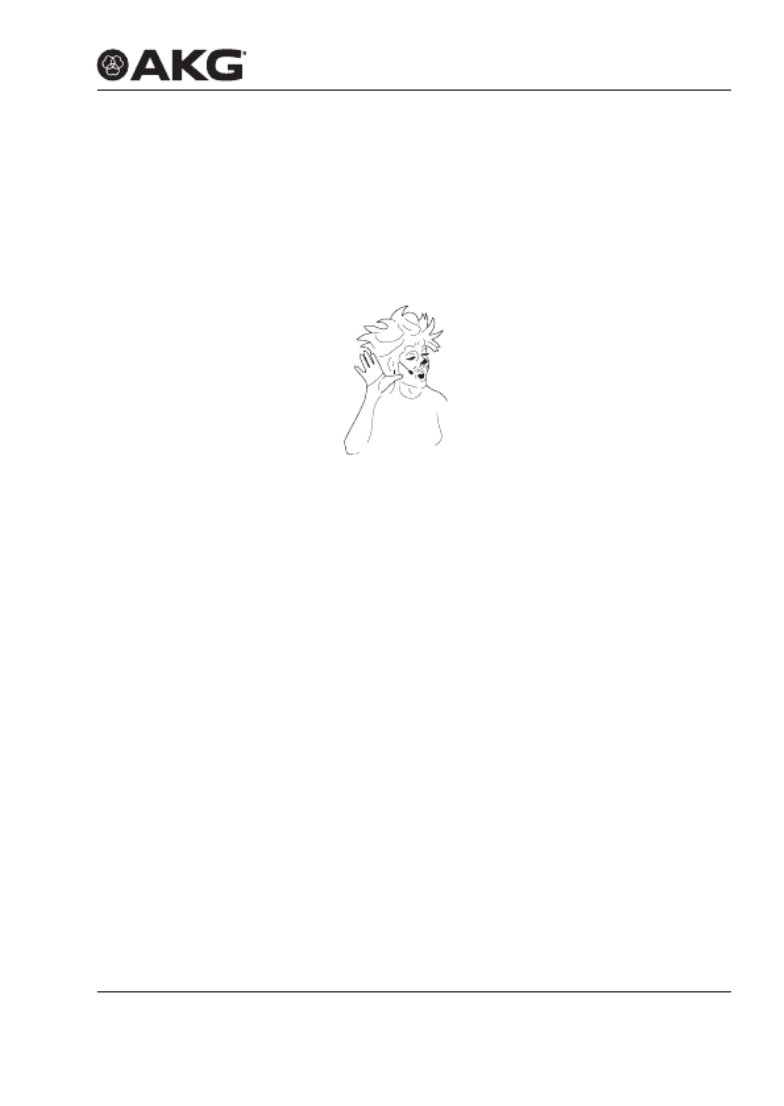

Abb. 44: Sprach- und Gesangsübertragung
Befestigen Sie das Mikrofon in der Maske möglichst nahe beim
Mund.
8.3.4 Abnahme von Musikinstrumenten
Das Mikrofon kann an vielen Instrumenten (z.B.
Streichinstrumenten, Gitarre, Blasinstrumenten) befestigt werden.
DasichdasMikrofonsehrnaheanderSchallquellebendet,brau‑
chen Sie den Gain‑Regler am Mischpult nur wenig aufzudrehen.
Beim Einsatz in Beschallungsanlagen ist daher die
Rückkopplungsgefahr sehr gering.
Um die optimale Position des Mikrofons am Instrument zu ermit‑
teln, befestigen Sie das Mikrofon an verschiedenen Stellen am
Instrument und vergleichen Sie den Klang.
Bei Blasinstrumenten können Sie den mitgelieferten Windschutz
verwenden, um zu starke Blasgeräusche zu dämpfen.
Theater,
Musical, Oper
Abnahme
von Musik-
instrumenten
MICROLITE MANUAL42
ANWENduNg
Violine

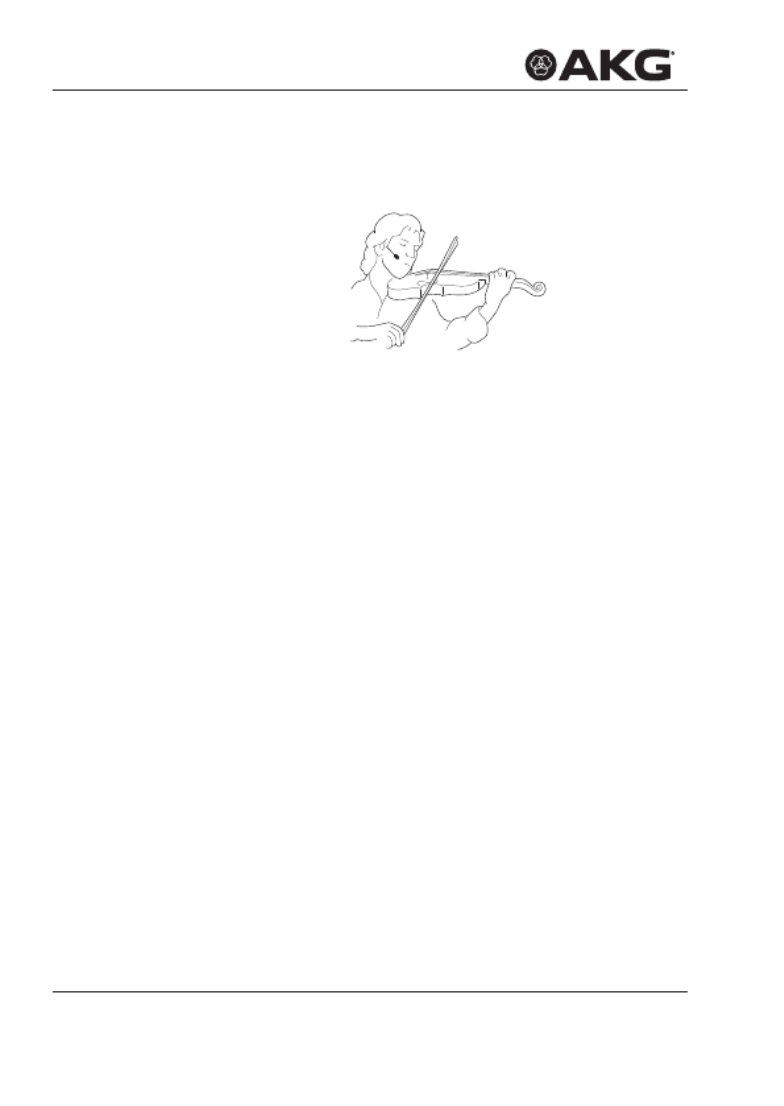

Abb. 45: Mikrofon zur Abnahme der Violine
Falls das Mikrofon nicht an der Violine selbst befestigt werden kann
oder darf, können Sie das Mikrofon mit einem Klebeband an der
Wange des Künstlers befestigen.
Alternativ können Sie ein Ohrbügel‑ oder Kopfbügelmikrofon
verwenden.
Diese Methode hat folgende Vorteile:
• DerKlangderViolinewirdnichtbeeinusst.
• Es besteht keine Gefahr, die Violine durch Klebeband o.ä. zu
beschädigen.
• Die Violine benötigt keinerlei Kabelverbindung.
8.4 Ohrbügelmikrofon und Kopfbügelmikrofon
8.4.1 Sprach- und Gesangsübertragung
Befestigen Sie das Mikrofon wie in Abschnitt 5 und 6.3 beschrie‑
ben.
Darauf achten, dass das Mikrofon von ca. 1 cm Entfernung auf den
Mundwinkel zeigt.
Violine
Sprachüber-
tragung
MICROLITE MANUAL 43
REINIguNg
8.4.2 Abnahme von Musikinstrumenten
Befestigen Sie das Mikrofon wie in Abschnitt 5 und 6.3 beschrie‑
ben.
Darauf achten, dass das Mikrofon von ca. 1 cm Entfernung auf den
Mundwinkel zeigt.
Bei Blasinstrumenten können Sie den mitgelieferten Windschutz
verwenden, um zu starke Blasgeräusche zu dämpfen.

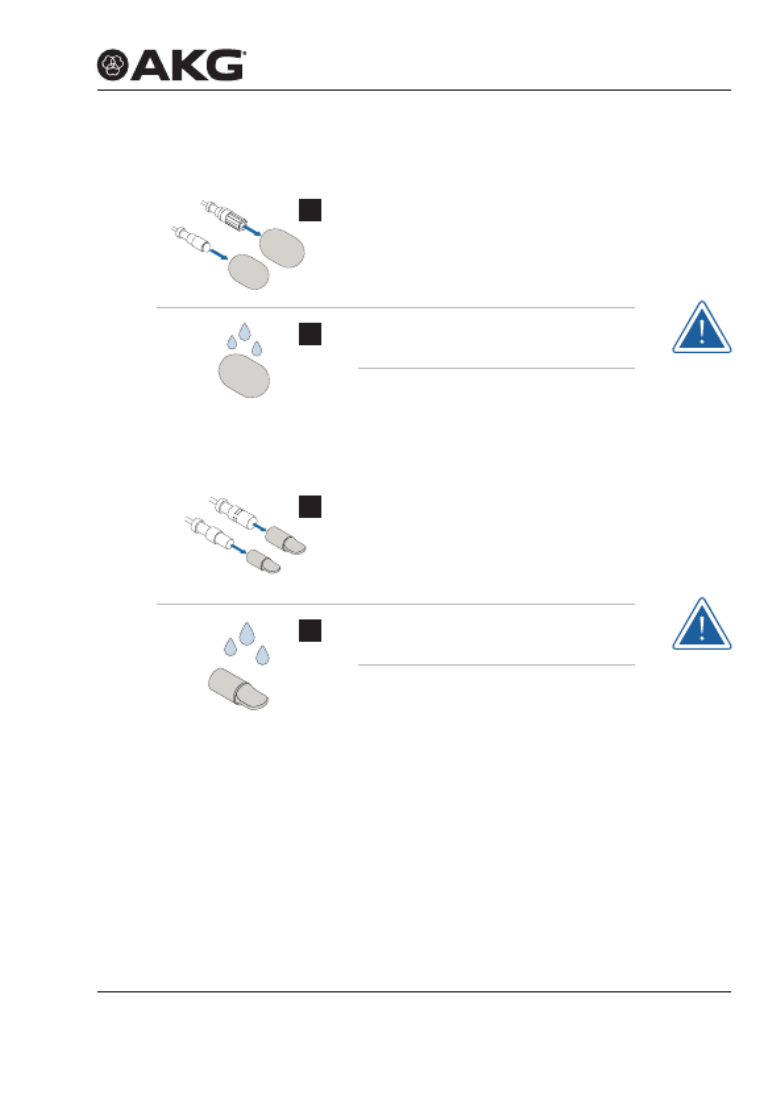

9 Reinigung
Reinigen Sie folgende Teile, bevor Sie das Mikrofon im Etui
aufbewahren:
• Mikrofon
• Ohrbügel
• Schutzkappe
• Windschutz
• Make‑Up Schutz
Verstauen Sie das Mikrofon im Etui.
9.1 Mikrofon
Reinigen Sie das Gehäuse des Mikrofons mit einem feuchten Tuch.
Verwenden Sie keine Reinigungsmittel.
Abnahme
von Musik-
instrumenten
Mikrofon
MICROLITE MANUAL44
REINIguNg

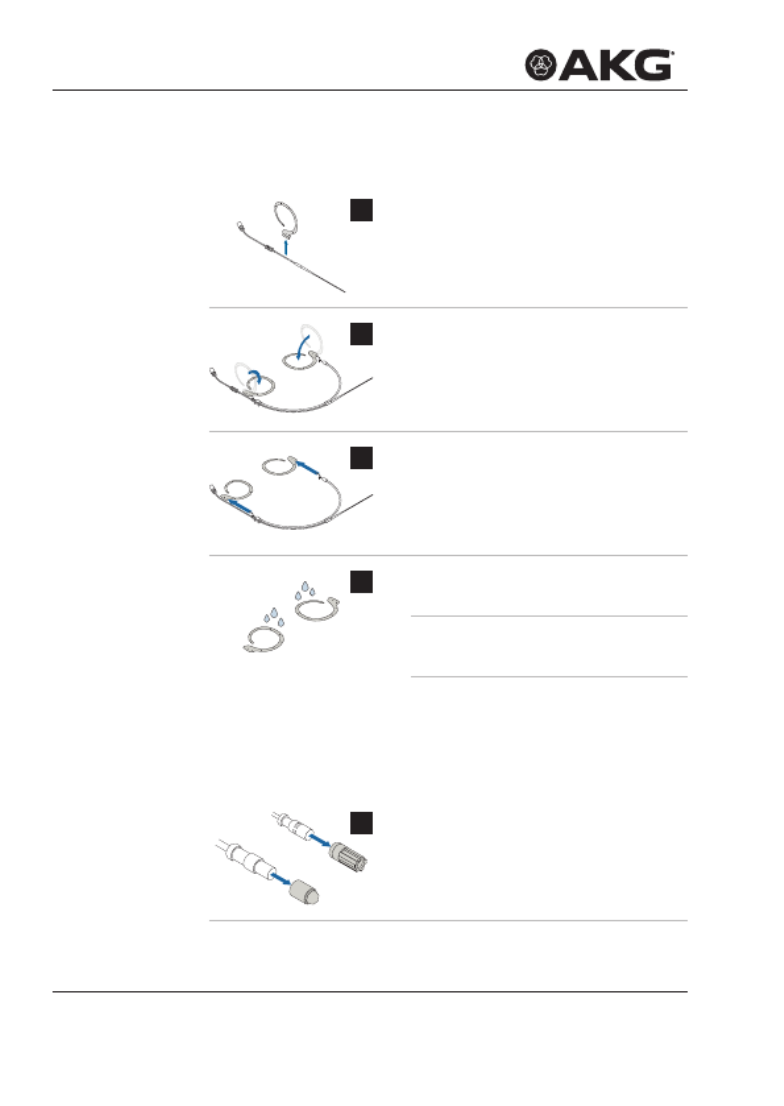

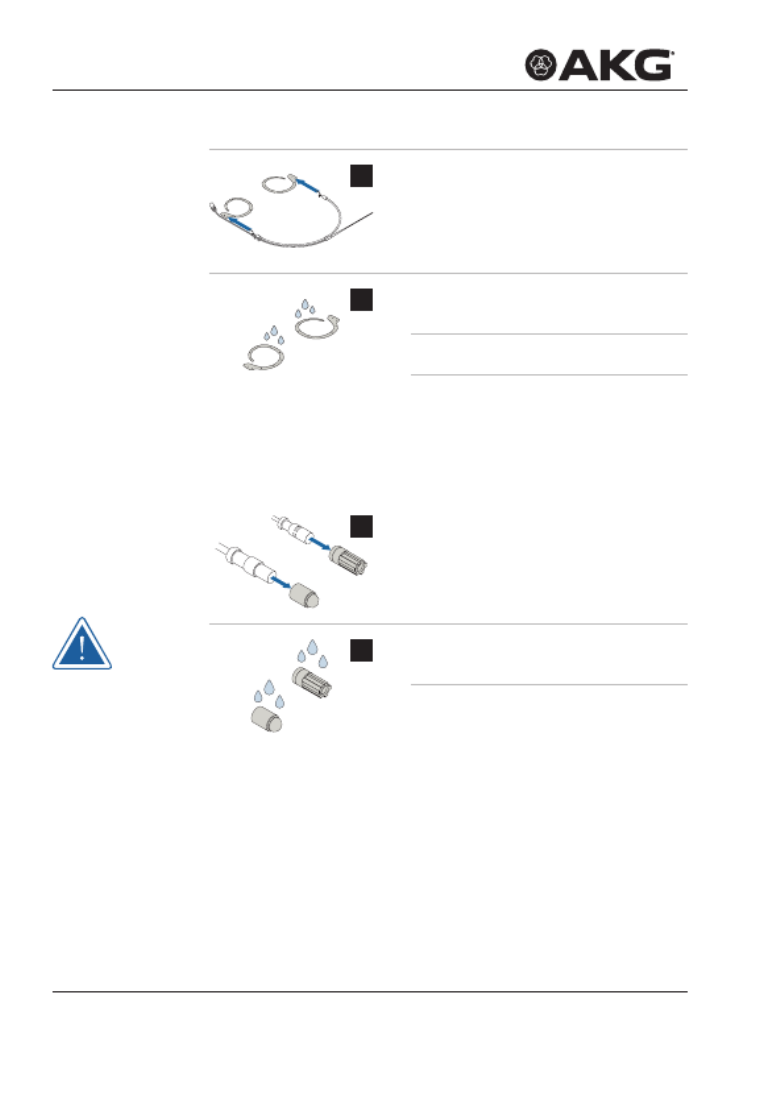

9.2 Ohrbügel
1Ziehen Sie beim Ohrbügelmikrofon
den Ohrbügel vom Draht.
2Klappen Sie beim
Kopfbügelmikrofon die Ohrbügel
senkrecht nach innen.
3Ziehen Sie die Ohrbügel an der
unteren Verstärkung vom Draht.
4Waschen Sie die Ohrbügel in
60 bis 70 °C heißem Seifenwasser.
Lassen Sie die Ohrbügel vollständig
trocknen.
Schieben Sie die Ohrbügel wieder
auf den Draht.
9.3 Schutzkappe
1Ziehen Sie die Schutzkappe vom
Mikrofon ab.
Ohrbügel
Schutzkappe
MICROLITE MANUAL 45
REINIguNg

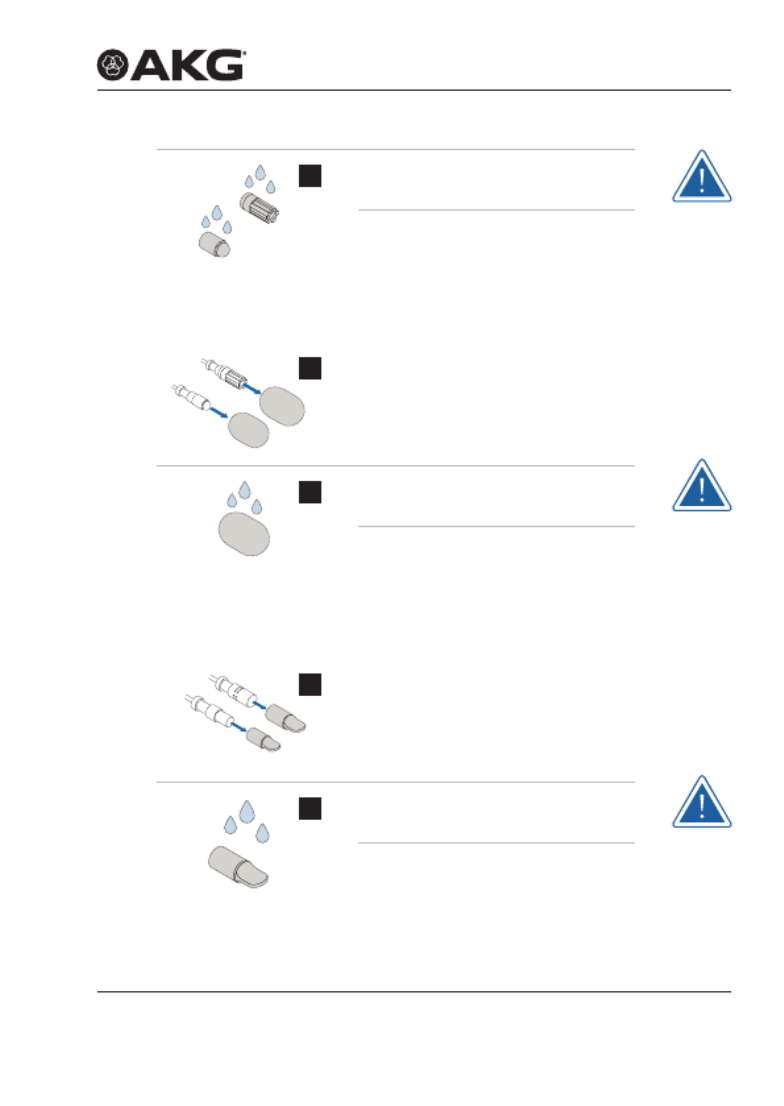

2Waschen Sie die Schutzkappe in
lauwarmem Seifenwasser.
Lassen Sie die Schutzkappe
vollständig trocknen, bevor Sie sie
wieder verwenden.
9.4 Windschutz
1Ziehen Sie den Windschutz vom
Mikrofon ab.
2Waschen Sie den Windschutz in
lauwarmem Seifenwasser.
Lassen Sie den Windschutz vollstän‑
dig trocknen, bevor Sie ihn wieder
verwenden.
9.5 Make-Up Schutz
1Ziehen Sie den Make‑Up Schutz
vom Mikrofon ab.
2Waschen Sie den Make‑Up Schutz
in lauwarmem Seifenwasser.
Lassen Sie den Make‑Up Schutz
vollständig trocknen, bevor Sie ihn
wieder verwenden.
Windschutz
Make-Up
Schutz
MICROLITE MANUAL46
TECHNISCHE dATEN
10 Technische Daten
10.1 XX81 MD
10.1.1 Frequenzgang
Abb. 46: Frequenzgang XX81 MD
10.1.2 Polardiagramm
Abb. 47: Polardiagramm XX81 MD
XX81 MD
Frequenz-
gang
XX81 MD
Polar-
diagramm
XX81 MD
MICROLITE MANUAL 47
TECHNISCHE dATEN
10.1.3 Spezikationen
Kapsel Kapsel mit Kondensatormikrofon
Richtcharakteristik Niere
Übertragungsbereich 20 bis 20 000 Hz (2 – 3 cm)
Empndlichkeit 13 mV/Pa
Geräuschpegelabstand 57 dB(A)
Grenzschalldruck
145 dB
Klirrfaktor bei
1 000 Hz/120 dB
<1%
Elektrische Impedanz bei
1 000Hz
5 000 Ohm
Eigenrauschen 35,5 mV
Erforderliche Spannung
(typische AKG Spannungs‑
versorgung)
5 V bei 4,5 kOhm, zweiadrige
Spannungsversorgung
Abmessungen Mikrofon (Kapsel):
∅ 4,4 mm
Länge: 8,5 mm
Kabel:
∅ 1,4 mm
Gewicht (inkl. Kabel) LC:
5,3 g
EC:
7,6 g
HC:
11,7 g
Anschluss 1 Microdot
Anschluss 2 alle gängigen Marken
Spezikation
XX81 MD
MICROLITE MANUAL48
TECHNISCHE dATEN
10.2 XX82 MD
10.2.1 Frequenzgang
Abb. 48: Frequenzgang XX82 MD
10.2.2 Polardiagramm
Abb. 49: Polardiagramm XX82 MD
XX82 MD
Frequenz-
gang
XX82 MD
Polar-
diagramm
XX82 MD
MICROLITE MANUAL 49
TECHNISCHE dATEN
10.2.3 Spezikationen
Kapsel Kapsel mit Kondensatormikrofon
Richtcharakteristik Kugel
Übertragungsbereich 20 bis 20 000 Hz (2 – 3 cm)
Empndlichkeit 15 mV/Pa
Geräuschpegelabstand 63 dB(A)
Grenzschalldruck
145 dB
Klirrfaktor bei
1 000 Hz/120 dB
<1%
Elektrische Impedanz bei
1 000 Hz
5 000 Ohm
Eigenrauschen 31,2 mV
Erforderliche Spannung
(typische AKG Spannungs‑
versorgung)
5 V bei 4,5 kOhm, zweiadrige
Spannungsversorgung
Abmessungen Mikrofon (Kapsel):
∅ 3,6 mm;
Länge: 7,2 mm
Kabel:
∅ 1,4 mm
Gewicht (inkl. Kabel) LC:
5,3 g
EC:
7,6 g
HC:
11,7 g
Anschluss 1 Microdot
Anschluss 2 alle gängigen Marken
Spezikation
XX82 MD
MICROLITE MANUAL50
fEHLERBEHEBuNg
11 Fehlerbehebung
Fehler Mögliche Ursache Abhilfe
Kein Ton Mischpult und/
oder Verstärkger
ausgeschaltet
Mischpult und/oder Verstärker
einschalten
Kanal‑Fader oder
Summenpegelregler
am Mischpult oder
Lautstärkeregler des
Verstärkers
steht auf Null
Kanal‑Fader oder
Summenpegelregler
am Mischpult oder
Lautstärkeregler des
Verstärkers auf gewünschten
Pegel ein stellen
Mikrofon nicht
an Mischpult
oder Verstärker
angeschlossen
Mikrofon an Mischpult oder
Verstärker anschließen
Kabelstecker nicht richtig
angesteckt
Kabelstecker nochmals
anstecken
Kabel defekt Kabel überprüfen und falls
nötig ersetzen
Keine Speisespannung Phantomspeisung einschalten.
Kabel überprüfen und falls
nötig ersetzen
MICROLITE MANUAL 51
fEHLERBEHEBuNg
Fehler Mögliche Ursache Abhilfe
Verzerrungen Gain‑Regler am
Mischpult zu weit
aufgedreht
Gain‑Regler zurückdrehen
Mischpulteingang zu
empndlich
Vorabschwächung zwischen
Mikrofonkabel und Eingang
stecken
Auslöschung
mancher
Frequenzen
Phase verschoben Phase kann um 180°
verschoben werden
Siehe dazu Seite 39
Lesen Sie zudem die Bedienungsanleitung des Senders und des
Empfängers!
MICROLITE MANUAL52
MICROLITE MANUAL 53
1 GENERAL 56
1.1 Purpose of this user instructions 56
1.2 Storing this user instructions 56
1.3 Explanation of the symbols used 56
1.4 Correct use 57
1.5 Liability and warranty 57
1.6 Risk of damage 57
1.7 Safety and environment 58
1.7.1 Safety 58
1.8 Environment 59
2 DECLARATION OF CONFORMITY 59
3 MICROLITE: GENERAL DESCRIPTION 60
3.1 Introduction 60
3.2 Brief Description 60
3.3 MicroLite series variants 60
4 LAVALIER MICROPHONES 61
4.1 Package content 62
4.2 Accessories 63
4.2.1 Wire‑mesh grill 63
4.2.2 Lavalier clips 64
4.2.3 Wind screen 64
4.2.4 Make‑up cover 65
4.2.5 AKG adapter plug 65
4.2.6 Case with window 65
4.3 Attaching the lavalier microphone 66
4.3.1 Attaching the make‑up cover 67
4.4 Using the microphone 68
4.5 Cleaning the microphone 68
5 EAR HOOK MICROPHONE 69
5.1 Package content 70
5.2 Accessories 70
5.2.1 Wire‑mesh grill 71
5.2.2 Cable clip 71
5.2.3 Wind screen 71
5.2.4 Make‑up cover 72
5.2.5 Protection against sweat 72
CONTENTS
MICROLITE MANUAL54
5.2.6 AKG adapter plug 73
5.2.7 Case with window 73
5.3 Attaching the ear hook microphone 74
5.3.1 Attaching the make‑up cover 76
5.4 Using the microphone 76
5.5 Cleaning the microphone 76
6 HEADWORN MICROPHONES 77
6.1 Package content 78
6.2 Accessories 78
6.2.1 Wire‑mesh grill 79
6.2.2 Cable clip 79
6.2.3 Wind screen 79
6.2.4 Make‑up cover 80
6.2.5 Protection against sweat 80
6.2.6 AKG adapter plug 81
6.2.7 Case with window 81
6.3 Attaching the headworn microphone 82
6.4 Using the Microphone 84
6.5 Cleaning the microphone 84
7 CONNECTING THE MICROPHONE 84
7.1 Connecting the microphone to an AKG wireless system 84
7.2 Connecting the microphone to an alternative wireless system 84
7.3 Connection to conventional mixing console
using a cable 85
7.4 Optional accessories 85
7.4.1 Adapter plug for alternative systems 85
7.4.2 Phantom power adapter 86
8 USE 87
8.1 General 87
8.2 Tips for use 87
8.2.1 Positioning the microphone 87
8.2.2 Avoiding disturbances from electrical interference 87
8.2.3 Rotating the phase 88
8.3 Using a lavalier microphone 89
8.3.1 Voice transmission 89
8.3.2 Recording microphone or spot microphone 90
8.3.3 Theater, musical or opera 90
CONTENTS
MICROLITE MANUAL 55
8.3.4 Recording musical instruments 91
8.4 Ear hook microphone and headworn microphone 92
8.4.1 Transmitting voices or songs 92
8.4.2 Recording musical instruments 92
9 CLEANING 93
9.1 Microphone 93
9.2 Ear clip 93
9.3 Protective cap 94
9.4 Wind screen 95
9.5 Make‑up cover 95
10 TECHNICAL DATA 96
10.1 XX81 MD 96
10.1.1 Frequency response 96
10.1.2 Polar pattern 96
10.1.3 Specications 97
10.2 XX82 MD 98
10.2.1 Frequency response 98
10.2.2 Polar pattern 98
10.2.3 Specications 99
11 TROUBLESHOOTING 100
CONTENTS
MICROLITE MANUAL56
gENERAL
1 General
1.1 Purpose of this user instructions
This user instructions is intended to enable you to:
• Operate the equipment safely
• Use the equipment correctly.
1.2 Storing this user instructions
Keep this user instructions in a safe place or store it electronically
in an easily accessible location.
Pass this user instructions on to subsequent owners.
This user instructions is an important part of the equipment.
1.3 Explanation of the symbols used
Describes useful information and application notes for
efcientoperationoftheequipment
Provides reference to more in‑depth information and
downloads online.
Purpose of this
user instruc-
tions
Storing this
user instruc-
tions
Symbols used
MICROLITE MANUAL 57
gENERAL
Includes information on the correct disposal of the
components described.
Describes instructions on how to dispose of packaging
correctly.
1.4 Correct use
The microphones from the MicroLite series are designed exclusi‑
vely for the transmission of sounds and voices.
1.5 Liability and warranty
AKG Acoustics GmbH accepts no liability or warranty for damage,
if
• Microphones from the MicroLite series are used for purposes
other than those described as intended use
• Damage is incurred due to incorrect operation
• Modicationsaremadetothemicrophones
• Documents are not kept up‑to‑date.
1.6 Risk of damage
Make sure that the piece of equipment your microphone will be
connectedtofulllsthesafetyregulationsimplementedinyour
countryandisttedwithagroundlead.
Correct use
Liability and
warranty
MICROLITE MANUAL58
gENERAL
1.7 Safety and environment
1.7.1 Safety
• Protect the equipment against
-Direct sunlight
-Theimpactofsignicantdustandhumidity
-Rain
-Vibrations or knocks.
• Do not spill liquids on the equipment.
• The equipment must only be used in dry rooms.
• The equipment must only be opened, serviced and repaired
by authorized personnel. The housing contains no user‑ser‑
viceable parts.
• Do not place the equipment near heat sources such as radi‑
ators,heatingducts,ampliers,etc.
• Do not expose the equipment to extreme forces and do not
pull on the cable.
• Only use the equipment for the applications described in this
user instructions. AKG cannot accept any liability for damages
resulting from improper handling or misuse.
Safety
MICROLITE MANUAL 59
dECLARATION Of CONfORMITy
1.8 Environment
• At the end of the product's service life, disconnect the
housing, electronics and cable from each other and discard
all components in accordance with applicable disposal
regulations.
• The packaging is recyclable. Dispose of the packaging via an
appropriate collection system provided for this purpose.
2 Declaration of Conformity
This product conforms to the standards listed in the Declaration
of Conformity. You can request the Declaration Of Conformity by
E‑Mail from sales@akg.com or download it from www.akg.com.
MICROLITE MANUAL60
MICROLITE: gENERAL dESCRIPTION
3 MicroLite: General description
3.1 Introduction
Thank you for deciding to buy an AKG product. Read the user
instructions carefully before using the equipment and keep the user
instructions in a safe place so that you can refer to it at any time in
the future. We hope you enjoy the equipment and good luck!
3.2 Brief Description
The microphones from the MicroLite series are professional cardi‑
oid or omnidirectional condenser microphones. The microphones
arespecicallydesignedforuseinthefollowinghighendareas:
• Musicals
• Theater
• TV shows
• Presentations
The compact size ensures optimum comfort. Additionally, the
microphones feature the best sound quality and long service life.
The AKG MicroLite series is compatible with all common wireless
systems and can connect to an XLR cable.
3.3 MicroLite series variants
The following variants, each being cardioid and omnidirectional, are
available within the MicroLite series:
• Lavalier microphones (see pages 61 ff.)
• Ear hook microphones (see pages 69 ff.)
• Headworn microphones (see pages 77 ff.)
Introduction
Brief
description
Versions
MICROLITE MANUAL 61
LAvALIER MICROPHONES
4 Lavalier microphones
The LC81 MD lavalier microphones are cardioid condenser micro‑
phones and are available in black, white, beige and cocoa.
The LC82 MD lavalier microphones are omnidirectional condenser
microphones and are available in black, white, beige and cocoa.
The lavalier microphones in black and white are designed to be
attached to clothing and have a 1 m cable.
The lavalier microphones in beige and cocoa are designed to be
used with make‑up in the head area and have a 1.3 m cable.
The corresponding clips for each of these microphones are inclu‑
ded in the package content.
1
3
2
MM
INCH 0.5
10
MM
INCH 0.5
10
Fig. 1: LC81 MD (left) and LC82 MD (right)
1 Microphone capsule
2 Recess for clip clasp (H1 and H2)
3 Microphone cable
LC81 MD
LC82 MD
MICROLITE MANUAL62
LAvALIER MICROPHONES
4.1 Package content
Checktoensurethatthepackagecontainsallpartsspecied
below.
All accessory parts necessary for use with AKG wireless systems
are enclosed. Adapter plugs for other wireless systems can be
found on page 85.
The microphones in the MicroLite series are condenser micropho‑
nes. As a result, they require a power supply. The corresponding
power adapter with phantom power is available as an optional
accessory.
For more information, see pages 85 ff.
Optional accessories can be purchased later as required.
• 1x LC81 MD (lavalier cardioid condenser microphone in black,
white, beige or cocoa)
• 1x LC82 MD (lavalier omnidirectional condenser microphone
in black, white, beige or cocoa)
Lavalier
microphone
package
content
Microphone
MICROLITE MANUAL 63
LAvALIER MICROPHONES
4.2 Accessories
LC81 MD
LC82 MD
black/white
LC81 MD
LC82 MD
black/white
Microphone including cable 1 1
MDA1 Microdot Adapter AKG 1 1
WM81/WM82 Wire‑mesh grill 2 2
W81/W82 Foam wind screen 3 3
MUP81/MUP82 Make‑up cover 3 3
H1 Magnet clip 1
H2 Crocodile clip 1
H3 Cable clip 1 1
Transport case with window 1 1
4.2.1 Wire-mesh grill
Fig. 2: WM81
Wire-mesh grill for LC81 MD
Fig. 3: WM82
Wire-mesh grill for LC82 MD
The supplied wire‑mesh grill (WM81, WM82) consists of several
layers of different materials.
The wire‑mesh grill is used as protection against dirt and make‑up.
Additionally, the wire‑mesh grill protects the microphone membra‑
ne from wind and pop noise.
LC81 MD
LC82 MD
accessories
Wire-mesh
grill
MICROLITE MANUAL64
LAvALIER MICROPHONES
4.2.2 Lavalier clips
The MicroLite series offers three different lavalier clips for attaching
the microphone to clothing:
Fig. 4: H1
Magnet clip
Fig. 5: H2
Crocodile clip
Fig. 6: H3
Cable clip
The microphone is attached to the housing by the clasp on the clip:
This helps ensure the microphone cable is protected.
The cable clip is used to fasten the cable to the article of clothing.
The cable clip is used for the strain relief of the microphone cable.
4.2.3 Wind screen
Fig. 7: W81
Wind screen for LC81 MD
Fig. 8: W82
Wind screen for LC82 MD
The wind screen (W81, W82) is placed over the wire‑mesh grill to
shield the microphone from picking up wind outdoors. This ensures
the sound is clean and the microphone is optimally protected.
Lavalier clips
Wind screen
MICROLITE MANUAL 65
LAvALIER MICROPHONES
4.2.4 Make-up cover
Fig. 9: MUP81
Make-up cover for LC81 MD
Fig. 10: MUP82
Make-up cover for LC82 MD
The make‑up cover (MUP81, MUP82) is placed on the microphone
to protect it during the make‑up application process.
4.2.5 AKG adapter plug
Fig. 11: MDA1 AKG adapter plug
The suppled MDA1 AKG adapter plug connects the MicroLite
series microphone to the AKG bodypack transmitter with a 3‑pin
Mini‑XLR input.
4.2.6 Case with window
Fig. 12: Case with window
The supplied case is used as a secure way of storing the lavalier
microphone. The built‑in window enables you to check the color or
type of microphone at any time without having to open the case.
Make-up
cover
AKG adapter
plug
Case
MICROLITE MANUAL66
LAvALIER MICROPHONES
4.3 Attaching the lavalier microphone
1Remove the microphone from the
case and place the protective cap on
the microphone capsule.
When attaching the LC81, make sure
the protective cap covers the sound
entry holes completely!
2Place the wind screen on the protec‑
tive cap if necessary.
3Fasten the microphone into the clip
clasp on the recess below the micro‑
phone capsule.
4Gently push the legs of the clasp
together and clasp it into one of the
clip holes.
Note:
If necessary, the microphone can be
clasped laterally to the clip or in the
direction of the clip.
5Thread the microphone cable through
the clip's cable glands and attach the
microphone in the desired position.
Attaching
the lavalier
microphone
MICROLITE MANUAL 67
LAvALIER MICROPHONES
6To support the cable, use the H3
cable clip (provided in the LCXX MD
package content, available in beige
or cocoa):
Press the cable into the cable clip
and attach the clip to the article of
clothing.
7Connect the microphone. For more
information, see pages 84 ff.
4.3.1 Attaching the make-up cover
Fig. 13: Attaching
the make-up cover
Fig. 14: Lavalier microphone with
make-up cover during make-up
application
If the microphone is built into the mask, place the make‑up cover
directly on the microphone capsule during the make‑up application
process!
Place the protective cap back on after removing the make‑up
cover! If necessary, the wind screen can be placed over the
protective cap.
MICROLITE MANUAL68
LAvALIER MICROPHONES
4.4 Using the microphone
For details on use, see from page 87 ff.
4.5 Cleaning the microphone
For details on cleaning the individual parts, see from page 93 ff.
MICROLITE MANUAL 69
EAR HOOK MICROPHONE
5 Ear hook microphone
The EC81 MD ear hook microphones are cardioid condenser
microphones and are available in beige and cocoa.
The EC82 MD ear hook microphones are omnidirectional conden‑
ser microphones and are available in beige and cocoa.
31 2
Fig. 15: EC81 MD (top) and EC82 MD (bottom)
1 Ear clip
2 Moisture shield
3 Microphone capsule
EC81 MD
EC82 MD
MICROLITE MANUAL70
EAR HOOK MICROPHONE
5.1 Package content
Checktoensurethatthepackagecontainsallpartsspecied
below.
All accessory parts necessary for use with AKG wireless systems
are enclosed. Adapter plugs for other wireless systems can be
found on page 85.
The microphones in the MicroLite series are condenser micropho‑
nes. As a result, they require a power supply. The corresponding
power adapter with phantom power is available as an optional
accessory.
For more information, see pages 85 ff.
Optional accessories can be purchased later as required.
• 1x EC81 MD (ear hook cardioid condenser microphone in
beige or cocoa)
• 1x EC82 MD (ear hook omnidirectional condenser microphone
in beige or cocoa)
5.2 Accessories
EC81 MD
beige/cocoa
EC82 MD
beige/cocoa
Microphone including cable 1 1
MDA1 Microdot Adapter AKG 1 1
WM81/WM82 Wire‑mesh grill 2 2
W81/W82 Foam wind screen 3 3
MUP81/MUP82 Make‑up cover 3 3
H3 Cable clip 1 1
Transport case with window 1 1
Ear hook
microphone
package
content
Microphone
EC81 MD
EC82 MD
accessories
MICROLITE MANUAL 71
EAR HOOK MICROPHONE
5.2.1 Wire-mesh grill
Fig. 16: WM81
Wire-mesh grill for EC81 MD
Fig. 17: WM82
Wire-mesh grill for EC82 MD
The supplied wire‑mesh grill (WM81, WM82) consists of several
layers of different materials.
The wire‑mesh grill is used as protection against dirt and make‑up.
Additionally, the wire‑mesh grill protects the microphone membra‑
ne from wind and pop noise.
5.2.2 Cable clip
The cable clip is used to fasten the cable to the article of clothing,
which relieves stress on the microphone cable.
Fig. 18: H3 Cable clip
The microphone is attached to the housing by the clasp on the clip:
This helps ensure the microphone cable is protected.
5.2.3 Wind screen
Fig. 19: W81
Wind screen for EC81 MD
Fig. 20: W82
Wind screen for EC82 MD
The wind screen (W81, W82) is placed over the wire‑mesh grill to
shield the microphone from picking up wind outdoors. This ensures
the sound is clean and the microphone is optimally protected.
Wire-mesh
grill
Cable clip
Wind screen
MICROLITE MANUAL72
EAR HOOK MICROPHONE
5.2.4 Make-up cover
Fig. 21: MUP81
Make-up cover for EC81 MD
Fig. 22: MUP82
Make-up cover for EC82 MD
The make‑up cover (MUP81, MUP82) is placed on the microphone
to protect it during the make‑up application process.
5.2.5 Protection against sweat
Fig. 23: Moisture shield
The ear hook microphones are equipped with a patented moisture
shield that is attached to the wire frame.
The moisture shield prevents sweat and make‑up from penetrating
into the capsule area.
This prevents the microphone from being blocked, which could
lead to dull sound and lower microphone sensitivity.
Make-up
cover
Protection
against
sweat
MICROLITE MANUAL 73
EAR HOOK MICROPHONE
5.2.6 AKG adapter plug
Fig. 24: MDA1 AKG adapter plug
The suppled MDA1 AKG adapter plug connects the MicroLite
series microphone to the AKG bodypack transmitter with a 3‑pin
Mini‑XLR input.
5.2.7 Case with window
Fig. 25: Case with window
The supplied case is used as a secure way of storing the lavalier
microphone. The built‑in window enables you to check the color or
type of microphone at any time without having to open the case.
AKG adapter
plug
Case
MICROLITE MANUAL74
EAR HOOK MICROPHONE
5.3 Attaching the ear hook microphone
1Remove the microphone from the
case and place the protective cap on
the microphone capsule.
When attaching the LC81, make sure
the protective cap covers the sound
entry holes completely!
2Place the wind screen on the protecti‑
ve cap if necessary.
3The ear clip included in standard deli‑
very is to be worn on the left ear.
Remove the ear clip if you want to
wear the microphone on your right
ear.
4Attach the ear clip
on the desired side.
Make sure you place the ear clip on
theattenedportion.
5Adjust the position of the microphone
bymovingtheearclipalongtheat
part of the wire.
Attaching
the ear hook
microphone
MICROLITE MANUAL 75
EAR HOOK MICROPHONE
6Place the ear clip over your ear so
thattheearclip'sampliertssnugly
behind your earlobe.
7If the microphone is too loose, remo‑
ve the microphone again and
carefully bend the wire frame
inwards.
1
2
3
8Position the microphone so that the
microphone capsule is approximately
1 cm away from the corner of your
mouth (1).
Make sure the piece intended to
protect against sweat is positioned
against the skin and not against the
wire frame (2).
9
3
Makesuretheearclip'samplierts
snugly behind your earlobe (3).
If necessary, attach the wire frame to
your cheek using a piece of tape.
10 Use the supplied H3 cable clip as a
strain relief:
Press the cable into the cable clip
and attach the clip to the article of
clothing.
11 Connect the microphone. For more
information, see from page 84 ff.
MICROLITE MANUAL76
EAR HOOK MICROPHONE
5.3.1 Attaching the make-up cover
Fig. 26: Attaching
the make-up cover
Fig. 27: Microphone with make-up
cover during make-up application
If the microphone is built into the mask, place the make‑up cover
directly on the microphone capsule during the make‑up application
process!
Place the protective cap back on after removing the make‑up
cover! If necessary, the wind screen can be placed over the
protective cap.
5.4 Using the microphone
For details on use, see from page 87 ff.
5.5 Cleaning the microphone
For details on cleaning the individual parts, see from page 93 ff.
Attaching the
make-up cover
Use
Cleaning
MICROLITE MANUAL 77
HEAdWORN MICROPHONES
6 Headworn microphones
The HC81 MD headworn microphones are cardioid condenser
microphones and are available in beige and cocoa.
The HC82 MD headworn microphones are omnidirectional conden‑
ser microphones and are available in beige and cocoa.
5321 4
Fig. 28: HC81 MD (top) and HC82 MD (bottom)
1 Strain relief for micropho‑
ne cable
4 Moisture shield
2 Headset 5 Microphone capsule
3 Ear clip
HC81 MD
HC82 MD
MICROLITE MANUAL78
HEAdWORN MICROPHONES
6.1 Package content
Checktoensurethatthepackagecontainsallpartsspecied
below.
All accessory parts necessary for use with AKG wireless systems
are enclosed. Adapter plugs for other wireless systems can be
found on page 85.
The microphones in the MicroLite series are condenser micropho‑
nes. As a result, they require a power supply. The corresponding
power adapter with phantom power is available as an optional
accessory.
For more information, see pages 85 ff.
Optional accessories can be purchased later as required.
• 1x HC81 MD (headworn cardioid condenser microphone in
beige or cocoa)
• 1x HC82 MD (headworn omnidirectional condenser micropho‑
ne in beige or cocoa)
6.2 Accessories
HC81 MD
beige/cocoa
HC82 MD
beige/cocoa
Microphone including cable 1 1
MDA1 Microdot Adapter AKG 1 1
WM81/WM82 Wire‑mesh grill 2 2
W81/W82 Foam wind screen 3 3
MUP81/MUP82 Make‑up cover 3 3
H3 Cable clip 1 1
Transport case with window 1 1
Headworn
microphone
package
content
Microphone
HC81 MD
HC82 MD
accessories
MICROLITE MANUAL 79
HEAdWORN MICROPHONES
6.2.1 Wire-mesh grill
Fig. 29: WM81
Wire-mesh grill for EC81 MD
Fig. 30: WM82
Wire-mesh grill for EC82 MD
The supplied wire‑mesh grill (WM81, WM82) consists of several
layers of different materials.
The wire‑mesh grill is used as protection against dirt and make‑up.
Additionally, the wire‑mesh grill protects the microphone membra‑
ne from wind and pop noise.
6.2.2 Cable clip
The cable clip is used to fasten the cable to the article of clothing,
which relieves stress on the microphone cable.
Fig. 31: H3 Cable clip
The microphone is attached to the housing by the clasp on the clip:
This helps ensure the microphone cable is protected.
6.2.3 Wind screen
Fig. 32: W81
Wind screen for EC81 MD
Fig. 33: W82
Wind screen for EC82 MD
Wire-mesh
grill
Cable clip
Wind screen
MICROLITE MANUAL80
HEAdWORN MICROPHONES
The wind screen (W81, W82) is placed over the wire‑mesh grill to
shield the microphone from picking up wind outdoors. This ensures
the sound is clean and the microphone is optimally protected.
6.2.4 Make-up cover
Fig. 34: MUP81
Make-up cover for EC81 MD
Fig. 35: MUP82
Make-up cover for EC82 MD
The make‑up cover (MUP81, MUP82) is placed on the microphone
to protect it during the make‑up application process.
6.2.5 Protection against sweat
Fig. 36: Moisture shield
The headworn microphones are equipped with a patented moisture
shield that is attached to the wire frame.
The moisture shield prevents sweat and make‑up from penetrating
into the capsule area.
This prevents the microphone from being blocked, which could
lead to dull sound and lower microphone sensitivity.
Make-up cover
Protection
against sweat
MICROLITE MANUAL 81
HEAdWORN MICROPHONES
6.2.6 AKG adapter plug
Fig. 37: MDA1 AKG adapter plug
The suppled MDA1 AKG adapter plug connects the MicroLite
series microphone to the AKG bodypack transmitter with a 3‑pin
Mini‑XLR input.
6.2.7 Case with window
Fig. 38: Case with window
The supplied case is used as a secure way of storing the lavalier
microphone. The built‑in window enables you to check the color or
type of microphone at any time without having to open the case.
AKG adapter
plug
Case
MICROLITE MANUAL82
HEAdWORN MICROPHONES

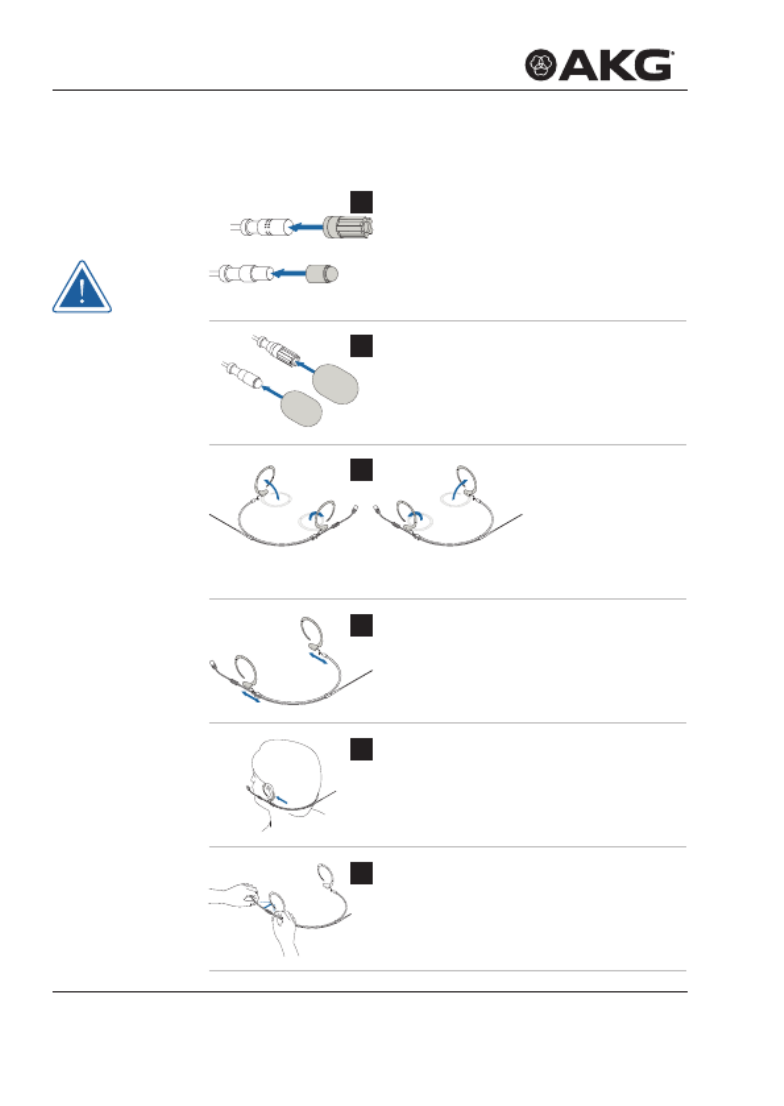

6.3 Attaching the headworn microphone
1Remove the microphone from the
case and place the protective cap
on the microphone capsule.
When attaching the LC81, make
sure the protective cap covers the
sound entry holes completely!
2Place the wind screen on the protec‑
tive cap if necessary.
3Fold the ear clip
upwards in a vertical
direction depending
on whether you want
to wear the micro‑
phone on the left or
the right.
4Adjust the position of the micropho‑
ne by grasping the loop and pulling
the ear clip wire the same distance
out of the headset on both sides.
5Place the microphone on your head
frombehind,positioningtheexible
ear clips over your ears so that the
eachoftheampliersarebehind
your earlobe.
6If the microphone is too loose,
remove the microphone again
and bend the wire frame carefully
inwards.
Attaching the
headworn
microphone
MICROLITE MANUAL 83
HEAdWORN MICROPHONES

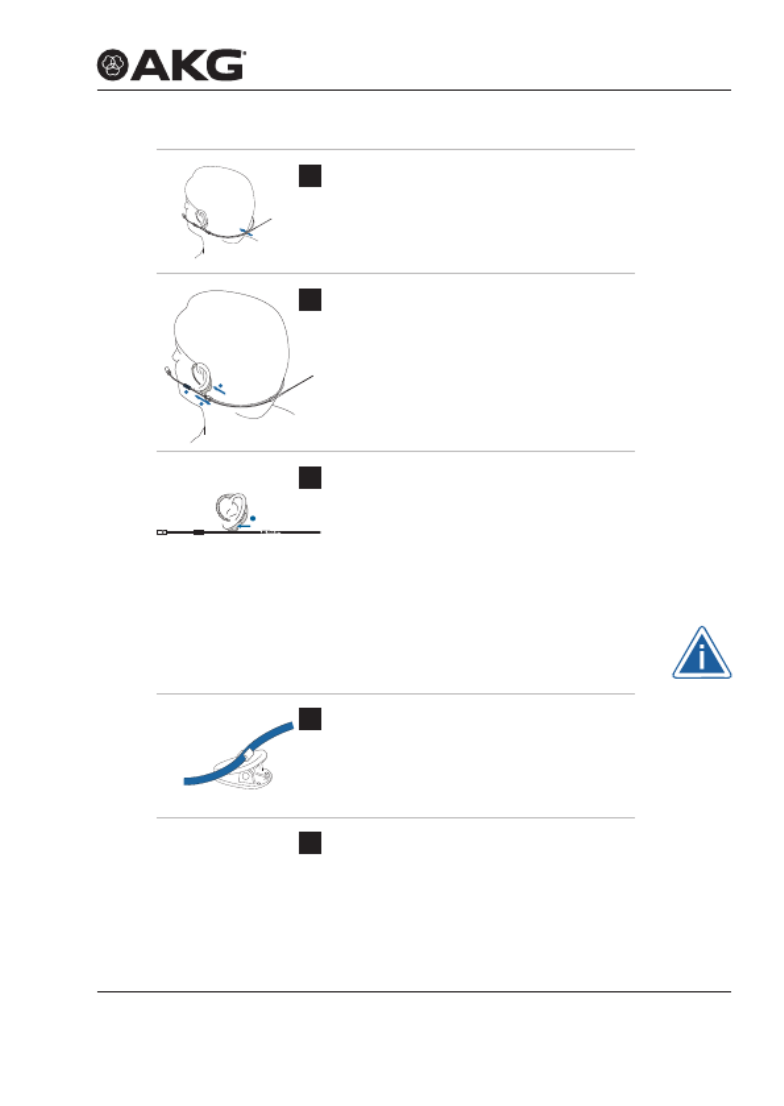

7Place the microphone on your head
again and adjust the headset by
pushing the clip toward your neck
frombehinduntilittssnugly.
3
2
1
8Position the microphone so that the
microphone capsule is approxima‑
tely 1 cm away from the corner of
your mouth (1).
Make sure the piece intended to
protect against sweat is positioned
against the skin and not against the
wire frame (2).
9
3
Makesuretheearclip'samplierts
snugly behind your earlobe (3).
If necessary, attach the wire frame
to your cheek using a piece of tape.
We recommend using a mirror to
check the correct position of the
headworn microphone. Alternatively,
a second person can help ensure
the headworn microphone is in the
correct position.
10 Use the supplied H3 cable clip as a
strain relief:
Press the cable into the cable clip
and attach the clip to the article of
clothing.
11 Connect the microphone. For more
information, see from page 84 ff.
MICROLITE MANUAL84
CONNECTINg THE MICROPHONE
6.4 Using the Microphone
For details on use, see from page 87 ff.
6.5 Cleaning the microphone
For details on cleaning the individual parts, see from page 93 ff.
7 Connecting the microphone
7.1 Connecting the microphone to an AKG wireless
system
Screw the supplied MDA1 AKG ad‑
apter plug into the Microdot plug
to connect it to an AKG wireless
system.
7.2 Connecting the microphone to an alternative wireless
system
AKG makes no guarantee of compatibility to third‑party wireless
systems and assumes no liability in this respect!
For more information, refer to the user instructions from the respec‑
tive wireless system manufacturer.
1Replace the AKG adapter plug with
the corresponding adapter plug to
connect it to an alternative wireless
system.
2Screw on the corresponding adap‑
ter. (For more information, see from
page 85 ff)
Connection
AKG
wireless
system
Alternative
wireless
systems
MICROLITE MANUAL 85
CONNECTINg THE MICROPHONE
7.3 Connection to conventional mixing console
using a cable
1Replace the AKG adapter plug with
the corresponding phantom power
adapter (MDPA) to connect it to an
alternative mixing console.
2Connect the phantom power adapter
(MDPA) (for more information, see
from page 85 ff).
The microphones in the MicroLite
series are condenser microphones.
As a result, they require a power
supply.
3Connect the microphone to a
balanced XLR microphone input with
phantom power.
Connect the microphone input cable
to the mixing console.
7.4 Optional accessories
7.4.1 Adapter plug for alternative systems
All MicroLite microphones are equipped with a cable and a
Microdot plug: This ensures the microphones can be used with
a wide variety of wireless systems (AKG ®, Audio‑Technica ®,
Beyerdynamic, Lectrosonics ®, Sennheiser ® and Shure ®).1
1 Audio‑Technica ®, Beyerdynamic, Lectrosonics ®, Sennheiser ® and Shure ®
are registered trademarks of the respective manufacturers
MICROLITE MANUAL86
CONNECTINg THE MICROPHONE
In addition to a wide variety of optional accessories, the correspon‑
ding adapters can be found on our website .www.akg.com
MDA2 SEN1 MDA3 SEN2 MDA4 SHU MDA5 AT MDA6 BD MDA7 LEC
Fig. 39: Microdot Adapter
AKG makes no guarantee of compatibility to third‑party wireless
systems and assumes no liability in this respect.
7.4.2 Phantom power adapter
Fig. 40: Phantom power adapter (MDPA)
ToensurecompleteexibilitywiththeMicroLitemicrophone,
users can switch to a wired application using the phantom power
adapter.
The phantom adapter is equipped with:
• Microdot input
• XLR output
• Lowcutlter(switchable)
• Phase rotation (can be plugged in via a jumper on the board,
for more information, see page 88)
MICROLITE MANUAL 87
uSE
8 Use
8.1 General
The major advantage of a microphone that is attached to an article
of clothing, on the user's head or in their mask is that the distance
between the microphone and the user's mouth is always the same.
This ensures there is no need to worry about the microphone level
uctuating.
The freedom of movement is preserved and hands remain free.
8.2 Tips for use
8.2.1 Positioning the microphone
The following must be taken into consideration when positioning
cardioid condenser microphones:
• The closer the microphone is positioned to the sound source,
the more low frequencies are captured.
• Cardioid condenser microphones are sensitive to body noises
and wind noises.
8.2.2 Avoiding disturbances from electrical interference
• To avoid hum or interference, route all audio lines, particularly
those connected to the microphone inputs, away from power
lines of any type.
• If you use cable ducts, be sure to use separate ducts for the
audio lines.
Use
Positioning
the micro-
phone
Avoiding
interference
MICROLITE MANUAL 89
uSE
8.3 Using a lavalier microphone
8.3.1 Voice transmission
min. 10 cm
Fig. 42: Voice transmission
Fasten the microphone to a piece of clothing with the crocodile clip
to ensure optimal voice transmission. Position the microphone as
close as possible to the speaker's mouth.
The smaller the distance between the microphone and the sound
source, the lower the risk of acoustic feedback and the less room
noise will be picked up in the audio signal.
Voice
transmission
MICROLITE MANUAL90
uSE
8.3.2 Recording microphone or spot microphone
Fig. 43: Microphone attached to a decorative piece
Fasten the microphone to a suitable decorative piece using the
crocodile clip or the magnet clip (e.g. a backdrop, background or
curtain).
8.3.3 Theater, musical or opera
Fig. 44: Transmitting voices or songs
Attach the microphone in the mask as close as possible to the
mouth.
Recording
microphone
and spot
microphone
Theater,
musical or
opera
MICROLITE MANUAL92
uSE
This method offers the following advantages:
• Thesoundoftheviolinisnotinuenced.
• There is no risk of damaging the violin by using tape.
• The violin does not require a cable connection.
8.4 Ear hook microphone and headworn microphone
8.4.1 Transmitting voices or songs
Attach the microphone as described in section 5 and 6.3.
Make sure that the microphone is approximately 1 cm away from
the corner of your mouth.
8.4.2 Recording musical instruments
Attach the microphone as described in section 5 and 6.3.
Make sure that the microphone is approximately 1 cm away from
the corner of your mouth.
You can use the supplied wind screen on wind instruments to
dampen the sounds of rushing air.
Voice
transmission
Recording
musical
instruments
MICROLITE MANUAL94
CLEANINg
3Pull the ear clip from the wire on the
loweramplier.
4Wash the ear clip in hot, soapy
water (60 to 70 °C).
Allow the ear clip to dry completely.
Push the ear clip back on to the
wire.
9.3 Protective cap
1Remove the protective cap from the
microphone.
2Wash the protective cap in warm,
soapy water.
Allow the protective cap to dry com‑
pletely before using it again.
Protective
cap
MICROLITE MANUAL 95
CLEANINg
9.4 Wind screen
1Remove the wind screen from the
microphone.
2Wash the wind screen in warm,
soapy water.
Allow the wind screen to dry com‑
pletely before using it again.
9.5 Make-up cover
1Remove the make‑up cover from the
microphone.
2Wash the make‑up cover in warm,
soapy water.
Allow the make‑up cover to dry
completely before using it again.
Wind screen
Make-up cover
MICROLITE MANUAL96
TECHNICAL dATA
10 Technical data
10.1 XX81 MD
10.1.1 Frequency response
Fig. 46: XX81 MD frequency response
10.1.2 Polar pattern
Fig. 47: XX81 MD polar pattern
XX81 MD
XX81 MD
frequency
response
XX81 MD
polar pattern
MICROLITE MANUAL98
TECHNICAL dATA
10.2 XX82 MD
10.2.1 Frequency response
Fig. 48: XX82 MD frequency response
10.2.2 Polar pattern
Fig. 49: XX82 MD polar pattern
XX82 MD
XX82 MD
frequency
response
XX82 MD
polar pattern
MICROLITE MANUAL 99
TECHNICAL dATA
10.2.3 Specications
Capsule Capsule with condenser microphone
Directivity pattern Omnidirectional
Frequency range 20 to 20,000 Hz (2 – 3 cm)
Sensitivity 15 mV/Pa
Signal‑to‑noise ratio 63 dB(A)
Max. SPL
(sound pressure level)
145 dB
THD (total harmo‑
nic distortion) at
1,000 Hz/120 dB
<1%
Electric impedance at
1,000 Hz
5,000 ohms
Equivalent noise level 31.2 mV
Required voltage (typical
AKG power requirement)
5 V at 4.5 kOhm, two‑wire power
requirement
Dimensions Microphone (capsule):
∅ 3.6 mm;
Length: 7.2 mm
Cable:
∅ 1.4 mm
Weight (including cable) LC:
5.3 g
EC:
7.6 g
HC:
11.7 g
Connection 1 Microdot
Connection 2 All common brands
XX82 MD
specication
MODE D'EMPLOI MICROLITE102
1 GÉNÉRALITÉS 105
1.1 Objectif de ce mode d'emploi 105
1.2 Conservation de ce mode d'emploi 105
1.3 Explication des symboles 105
1.4 Utilisation conforme 106
1.5 Responsabilité et garantie 106
1.6 Risque d'endommagement 106
1.7 Sécurité et environnement 107
1.7.1 Sécurité 107
1.8 Environnement 108
2 DÉCLARATION DE CONFORMITÉ 108
3 MICROLITE : GÉNÉRALITÉS 109
3.1 Introduction 109
3.2 Description succincte 109
3.3 Modèles de la série MicroLite 109
4 MICROPHONES LAVALIER 110
4.1 Livraison 111
4.2 Accessoires 112
4.2.1 Grille de microphone 112
4.2.2 Clips de cravate 113
4.2.3 Bonnette anti vent 113
4.2.4 Protection maquillage 114
4.2.5 Prise adaptatrice AKG 114
4.2.6 Boîtier de transport avec hublot 115
4.3 Pose du microphone lavalier 116
4.3.1 Pose de la protection maquillage 117
4.4 Utilisation du microphone 117
4.5 Nettoyage du microphone 117
5 MICROPHONES TOUR D'OREILLE 118
5.1 Livraison 119
5.2 Accessoires 120
5.2.1 Grille de microphone 120
5.2.2 Clip de câble 121
5.2.3 Bonnette anti vent 121
5.2.4 Protection maquillage 121
5.2.5 Protection contre la sueur 122
CONTENu
MODE D'EMPLOI MICROLITE 103
5.2.6 Prise adaptatrice AKG 122
5.2.7 Boîtier de transport avec hublot 123
5.3 Pose du microphone tour d'oreille 124
5.3.1 Pose de la protection maquillage 126
5.4 Utilisation du microphone 126
5.5 Nettoyage du microphone 126
6 MICROPHONESSERRE-TÊTE 127
6.1 Livraison 128
6.2 Accessoires 128
6.2.1 Grille de microphone 129
6.2.2 Clip de câble 129
6.2.3 Bonnette anti vent 130
6.2.4 Protection maquillage 130
6.2.5 Protection contre la sueur 130
6.2.6 Prise adaptatrice AKG 131
6.2.7 Boîtier de transport avec hublot 131
6.3 Pose du microphone serre‑tête 132
6.4 Utilisation du microphone 134
6.5 Nettoyage du microphone 134
7 RACCORDEMENT DU MICROPHONE 135
7.1 Raccordement aux systèmes radio AKG 135
7.2 Raccordement à d'autres systèmes radio 135
7.3 Raccordement par câble à une console de mixage 136
7.4 Accessoires en option 136
7.4.1 Prise adaptatrice pour systèmes tiers 136
7.4.2 Adaptateur d'alimentation fantôme 137
8 UTILISATION 138
8.1 Généralités 138
8.2 Conseils d'utilisation 138
8.2.1 Positionnement du microphone 138
8.2.2 Éviter les pannes dues aux perturbations 138
8.2.3 Inverser la phase 139
8.3 Utiliser un microphone lavalier 140
8.3.1 Transmission vocale 140
8.3.2 Microphone d'enregistrement ou de soutien 140
8.3.3 Théâtre, comédie musicale, opéra 141
8.3.4 Réception du son d'instruments de musique 141
CONTENu
MODE D'EMPLOI MICROLITE 105
géNéRALITéS
1 Généralités
1.1 Objectif de ce mode d'emploi
Ce mode d'emploi est destinée à vous permettre :
• de manipuler cet appareil en toute sécurité
• d'utiliser ce système de façon conforme.
1.2 Conservation de ce mode d'emploi
Conservez ce mode d'emploi précautionneusement ou enregist‑
rez‑le électroniquement sur un support facile d'accès.
Remettez ce mode d'emploi au propriétaire suivant.
Ce mode d'emploi est un composant essentiel de l'appareil.
1.3 Explication des symboles
Signale des indications et conseils utiles pour une
utilisationefcacedel'appareil
Signale des informations et des téléchargements
Internet complémentaires.
Objectif de ce
mode d'emploi
Conservation
de ce mode
d'emploi
Symboles
utilisés
MODE D'EMPLOI MICROLITE106
géNéRALITéS
Signale des informations relatives à l'élimination
correcte des composants décrits.
Signale des informations relatives à l'élimination
correcte des emballages.
1.4 Utilisation conforme
Les microphones de la série MicroLite ne sont conçus que pour la
transmission sonore et vocale.
1.5 Responsabilité et garantie
AKG Acoustics GmbH ne saurait être tenue responsable des
dommages causés par :
• une utilisation de l'appareil pour un objectif autre que celui
décrit dans la section Utilisation conforme
• une manipulation inappropriée de l'appareil
• desmodicationseffectuéessurl'appareil
• une documentation non mise à jour.
1.6 Risque d'endommagement
Vériezsil’appareilauquelvousvoulezbrancherlemicrophone
satisfait les exigences des règlementations de sécurité en vigueur
et possède une prise de terre de sécurité.
Utilisation
conforme
Responsabilité
et garantie
MODE D'EMPLOI MICROLITE 107
géNéRALITéS
1.7 Sécurité et environnement
1.7.1 Sécurité
• Protégez votre appareil
-de l'ensoleillement direct
-de la poussière et de l'humidité
-de la pluie
-des vibrations et des chocs.
• N'éclaboussez pas l'appareil.
• L'appareil ne doit être utilisé qu'en lieu sec.
• L'ouverture et les interventions de maintenance ou de répa‑
ration sont réservées aux professionnels autorisés. L'intérieur
du boîtier ne contient aucune pièce pouvant être entretenue,
réparée ou remplacée par un non‑professionnel.
• ‑Ne placez pas le système près d'une source de chaleur, radia
teur,conduitedechauffage,amplicateur,etc.
• N’exposezpasl’appareilàdefortescontraintesetnetirez
pas sur le câble.
• N'utilisez l'appareil que pour les applications décrites dans
le mode d'emploi. AKG ne saurait être tenu responsable des
dommages induits par une utilisation non conforme ou une
manipulation inappropriée.
Sécurité
MODE D'EMPLOI MICROLITE110
MICROPHONES LAvALIER
4 Microphones lavalier
Les microphones lavalier LC81 MD sont des microphones à directi‑
vité cardioïde disponibles en noir, blanc, beige ou chocolat.
Les microphones lavalier LC82 MD sont des microphones à direc‑
tivité polaire omnidirectionnelle disponibles en noir, blanc, beige
ou chocolat.
Les microphones lavalier noirs et blancs, prévus pour être portés
sur des vêtements, disposent d'un câble de 1 m.
Les microphones lavalier beiges et chocolats, prévus pour être
portés fondus dans le maquillage dans la zone du visage, dispo‑
sent d'un câble de 1,30 m.
Les clips adaptés sont livrés avec les appareils.
1
3
2
MM
INCH 0,5
10
MM
INCH 0,5
10
Fig. 1 : LC81 MD (à gauche) et LC82 MD (à droite)
1 Capsule microphonique
2Logementpourlabuleduclip(H1etH2)
3 Câble du microphone
LC81 MD
LC82 MD
MODE D'EMPLOI MICROLITE 111
MICROPHONES LAvALIER
4.1 Livraison
Contrôlez l'exhaustivité de la livraison.
Tous les accessoires nécessaires à l'utilisation de l'appareil avec
les système radio AKG sont livrés avec ce dernier. Vous trouverez
des adaptateurs pour les autres systèmes radio page 136.
Les microphones de la série MicroLite sont des microphones
électrostatiques et doivent donc être alimentés en tension. Le bloc
d’alimentationadaptéavecalimentationfantômeestdisponible
comme accessoire en option.
Voyez pour cela la page 136 ff.
Les accessoires optionnels peuvent être acquis au besoin ultéri‑
eurement.
• 1 LC81 MD (microphone lavalier à directivité cardioïde en noir,
blanc, beige ou chocolat)
• 1 LC82 MD (microphone lavalier à directivité polaire omnidi‑
rectionnelle en noir, blanc, beige ou chocolat)
Livraison
Microphone
lavalier
Microphone
MODE D'EMPLOI MICROLITE 115
MICROPHONES LAvALIER
4.2.6 Boîtier de transport avec hublot
Fig. 12 : Boîtier de transport avec hublot
Ce boîtier de transport sert à ranger le microphone lavalier. Le
hublot permet de connaître la couleur et le type du microphone
sans avoir à ouvrir le boîtier.
Boîtier
MODE D'EMPLOI MICROLITE116
MICROPHONES LAvALIER
4.3 Pose du microphone lavalier
1Retirez le microphone de son boîtier
et placez le capuchon de protection
sur la capsule microphonique.
Faites attention à ce que le capuchon
de protection du LC81 recouvre com‑
plètement les trous d'entrée du son.
2Au besoin, placez la bonnette anti
vent sur le capuchon de protection.
3Fixez le microphone au niveau du
renfoncement sous la capsule micro‑
phoniquedanslabuleduclip.
4Resserrez légèrement les crocs de
labuleetinsérez-lesdansundes
trous du clip.
Remarque :
Le microphone peut être accroché le
long du clip ou transversalement.
5Faites glisser le câble du microphone
dans le guide‑câble du clip et mettez
le microphone en position.
Pose du
microphone
lavalier
MODE D'EMPLOI MICROLITE 117
MICROPHONES LAvALIER
6Le clip de câble H3 (livré avec les
LCXX MD beige/chocolat) sert de
réducteur de tension au câble :
Faites glisser le câble dans le clip
decâbleetxezcederniersurles
vêtements.
7Branchez le microphone. Voyez page
135 ff.
4.3.1 Pose de la protection maquillage
Fig. 13 : Pose de
la protection maquillage
Fig. 14 : Microphone lavalier avec
protection maquillage pendant la
séance de maquillage
Si le microphone est monté pendant le maquillage, placez la pro‑
tection maquillage directement sur la capsule microphonique.
Remettez le capuchon de protection après avoir retiré la protec‑
tion maquillage. Au besoin, placez la bonnette anti vent sur le
capuchon de protection.
4.4 Utilisation du microphone
Les pages 138 ff détaillent l'utilisation du microphone.
4.5 Nettoyage du microphone
Les pages 144 ff détaillent le nettoyage de chaque composant du
microphone.
MODE D'EMPLOI MICROLITE118
MICROPHONES TOuR d'OREILLE
5 Microphones tour d'oreille
Les microphones tour d'oreille EC81 MD sont des microphones à
directivité cardioïdes disponibles en beige et chocolat.
Les microphones tour d'oreille tour d'oreille EC82 MD sont des
microphones à directivité polaire omnidirectionnelle disponibles en
beige et chocolat.
31 2
Fig. 15 : EC81 MD (à gauche) et EC82 MD (à droite)
1 Crochet d'oreille
2 Bague anti‑sueur
3 Capsule microphonique
EC81 MD
EC82 MD
MODE D'EMPLOI MICROLITE 119
MICROPHONES TOuR d'OREILLE
5.1 Livraison
Contrôlez l'exhaustivité de la livraison.
Tous les accessoires nécessaires à l'utilisation de l'appareil avec
les système radio AKG sont livrés avec ce dernier. Vous trouverez
des adaptateurs pour les autres systèmes radio page 136.
Les microphones de la série MicroLite sont des microphones
électrostatiques et doivent donc être alimentés en tension. Le bloc
d’alimentationadaptéavecalimentationfantômeestdisponible
comme accessoire en option.
Voyez pour cela la page 136 ff.
Les accessoires optionnels peuvent être acquis au besoin ultéri‑
eurement.
• 1 EC81 MD (microphone tour d'oreille à directivité cardioïde
en beige ou chocolat)
• 1 EC82 MD (microphone tour d'oreille à directivité polaire
omnidirectionnelle en beige ou chocolat)
Livraison
Microphone
tour d'oreille
Microphone
MODE D'EMPLOI MICROLITE120
MICROPHONES TOuR d'OREILLE
5.2 Accessoires
EC81 MD
beige/chocolat
EC82 MD
beige/chocolat
Microphone avec câble 1 1
MDA1 Adaptateur Microdot AKG 1 1
WM81/WM82 Grille de microphone 2 2
W81/W82 Bonnette anti vent en
mousse
3 3
MUP81/MUP82 Protection ma‑
quillage
3 3
H3 Clip de câble 1 1
Boîtier de transport avec hublot 1 1
5.2.1 Grille de microphone
Fig. 16 : WM81
Grille de microphone pour EC81 MD
Fig. 17 : WM82
Grille de microphone pour EC82 MD
La grille de microphone livrée (WM81, WM82) est composée de
couches de différents matériaux.
Elle protège le microphone de la poussière et du maquillage. De
plus elle isole la membrane du microphone des plosives et des
bruits dus au vent.
Accessoires
EC81 MD
EC82 MD
Grille de
microphone
MODE D'EMPLOI MICROLITE 121
MICROPHONES TOuR d'OREILLE
5.2.2 Clip de câble
Leclipdecâblesertàxerlecâblesurlesvêtementsetréduireles
tensions qui lui sont appliquées.
Fig. 18 : H3 Clip de câble
Lemicrophoneestmontésurboîtieraveclabuleduclip:Ceci
protège le câble du microphone.
5.2.3 Bonnette anti vent
Fig. 19 : W81
Bonnette anti vent pour EC81 MD
Fig. 20 : W82
Bonnette anti vent pour EC82 MD
Labonnetteantivent(W81,W82),enléesurlagrilledumicropho‑
ne pour le protéger du vent lors des enregistrements en extérieur,
permet de garder une image sonore claire.
5.2.4 Protection maquillage
Fig. 21 : MUP81
Protection maquillage EC81 MD
Fig. 22 : MUP82
Protection maquillage EC82 MD
La protection maquillage (MUP81, MUP82) est posée sur le micro‑
phone pour le protéger des produits utilisés pendant le maquillage.
Clip de câble
Bonnette anti
vent
Protection ma-
quillage
MODE D'EMPLOI MICROLITE 125
MICROPHONES TOuR d'OREILLE
6Placez le crochet d'oreille sur votre
oreille de manière à ce que son ren‑
forcement soit serré derrière le lobe.
7Si le microphone bouge, retirez‑le et
pliez avec précaution l'armature vers
l'intérieur.
1
2
3
8Placez le microphone pour que la
capsule microphonique soit à environ
1 cm du coin de la bouche (1).
Assurez‑vous que la protection contre
la sueur est en contact avec la peau
et non l'armature (2).
9
3
Assurez‑vous que le renforcement
du crochet d'oreille est serré derrière
le lobe (3).
Fixez au besoin l'armature avec une
bande adhésive sur la joue.
10 Servez‑vous du clip de câble H3 livré
pour réduire les tensions appliquées
au câble.
Faites glisser le câble dans le clip
decâbleetxezcederniersurles
vêtements.
11 Branchez le microphone. Voyez page
135 ff.
MODE D'EMPLOI MICROLITE126
MICROPHONES TOuR d'OREILLE
5.3.1 Pose de la protection maquillage
Fig. 26 : Pose de
la protection maquillage
Fig. 27 : Microphone avec
protection maquillage pendant la
séance de maquillage
Si le microphone est monté pendant le maquillage, placez la pro‑
tection maquillage directement sur la capsule microphonique.
Remettez le capuchon de protection après avoir retiré la protec‑
tion maquillage. Au besoin, placez la bonnette anti vent sur le
capuchon de protection.
5.4 Utilisation du microphone
Les pages 138 ff détaillent l'utilisation du microphone.
5.5 Nettoyage du microphone
Les pages 144 ff détaillent le nettoyage de chaque composant du
microphone.
Pose de la
protection ma-
quillage
Application
Nettoyage
MODE D'EMPLOI MICROLITE 131
MICROPHONES SERRE-TêTE
6.2.6 Prise adaptatrice AKG
Fig. 37 : MDA1 Prise adaptatrice AKG
La prise adaptatrice MDA1 AKG livrée relie les microphones de
la série MicroLite aux émetteurs de poche AKG à entrée 3‑pôles
Mini‑XLR.
6.2.7 Boîtier de transport avec hublot
Fig. 38 : Boîtier de transport avec hublot
Ce boîtier de transport sert à ranger le microphone lavalier. Le
hublot permet de connaître la couleur et le type du microphone
sans avoir à ouvrir le boîtier.
Prise adaptat-
rice AKG
Boîtier
MODE D'EMPLOI MICROLITE132
MICROPHONES SERRE-TêTE
6.3 Pose du microphone serre-tête
1Retirez le microphone de son boîtier
et placez le capuchon de protection
sur la capsule microphonique.
Faites attention à ce que le
capuchon de protection du LC81
recouvre complètement les trous
d'entrée du son.
2Au besoin, placez la bonnette anti
vent sur le capuchon de protection.
3Faites pivoter les
crochets d'oreille
verticalement vers le
haut en fonction du
côté où vous voulez
porter le microphone.
4Positionnez le microphone en tirant
régulièrement la tige des crochets
d'oreilleexibleslelongdelaboucle
des deux côtés de l'arceau.
5Placez le microphone de l'arrière,
en mettant les crochets d'oreille
exiblessurvosoreillesdemanière
à ce que leur renforcement soit serré
derrière chaque lobe.
6Si le microphone bouge, retirez‑le
et pliez avec précaution l'armature
vers l'intérieur.
Pose du
microphone
serre-tête
MODE D'EMPLOI MICROLITE 133
MICROPHONES SERRE-TêTE
7Remettez le microphone et ajustez
l'arceau en appuyant ce dernier
contre la nuque, jusqu'à ce qu'il soit
bien placé.
3
2
1
8Placez le microphone pour que la
capsule microphonique soit à en‑
viron 1 cm du coin de la bouche (1).
Assurez‑vous que la protection
contre la sueur est en contact avec
la peau et non l'armature (2).
9
3
Assurez‑vous que le renforcement
du crochet d'oreille est serré derrière
le lobe (3).
Fixez au besoin l'armature avec une
bande adhésive sur la joue.
Nous vous conseillons de contrôler
la position du microphone serre‑tête
devant un miroir. Ou demandez à
quelqu'un de vous aider.
10 Servez‑vous du clip de câble H3
livré pour réduire les tensions appli‑
quées au câble.
Faites glisser le câble dans le clip
decâbleetxezcederniersurles
vêtements.
11 Branchez le microphone. Voyez
page 135 ff.
MODE D'EMPLOI MICROLITE136
RACCORdEMENT du MICROPHONE
7.3 Raccordement par câble à une console de mixage
1Pour raccorder le microphone à
une console de mixage, remplacez
la prise adaptatrice AKG par un
adaptateur d'alimentation fantôme
(MDPA) approprié.
2Branchez l'adaptateur d'alimenta‑
tion fantôme (MDPA) (Voyez page
136 ff).
Les microphones de la série
MicroLite sont des microphones
électrostatiques et doivent donc être
alimentés en tension.
3Branchez le microphone à une
entrée de micro symétrique type
XLR avec alimentation fantôme.
Branchez le câble d'entrée du micro‑
phone à la console de mixage
7.4 Accessoires en option
7.4.1 Prise adaptatrice pour systèmes tiers
Les microphones MicroLite sont tous livrés avec un câble doté
d'une prise Microdot : Les microphones sont ainsi compatibles
avecdenombreuxsystèmessansls(AKG ®, Audio‑Technica ®,
Beyerdynamic, Lectrosonics ®, Sennheiser ® et Shure ®).1
1 Audio‑Technica ®, Beyerdynamic, Lectrosonics ®
, Sennheiser ® et Shure ®
sont des marques déposées de chaque fabricant.
MODE D'EMPLOI MICROLITE138
uTILISATION
8 Utilisation
8.1 Généralités
Pouvoir inclure un microphone au maquillage ou à l'accrocher à
des vêtements et à la tête permet de garder constante la distance
qui le sépare de la bouche de son utilisateur.
Ceci évite les écarts de niveau sonore et
libère les mouvements et les mains.
8.2 Conseils d'utilisation
8.2.1 Positionnement du microphone
Faites attention aux points suivants lors du positionnement d'un
microphone à directivité cardioïde :
• Plus le microphone est près de la source sonore moins il
percevra les fréquences basses.
• Les microphones à directivité cardioïdes sont très sensibles
au vent et aux bruits du corps.
8.2.2 Éviter les pannes dues aux perturbations
• Pour éviter les pannes et perturbations électriques, séparez
les câbles, en particulier ceux des entrées de microphone des
câbles à courant fort et d'alimentation réseau.
• Si vous effectuez le câblage en gaines ou en canaux à câbles,
placez les câbles de transmission dans un canal séparé.
Application
Position-
nement
du
microphone
Éviter les
pannes
MODE D'EMPLOI MICROLITE 141
uTILISATION
8.3.3 Théâtre, comédie musicale, opéra
Fig. 44 : Transmission de la parole et du chant
Placez le microphone le plus près de la bouche dans le maquillage.
8.3.4 Réception du son d'instruments de musique
Lemicrophonepeutêtrexéàdenombreuxinstruments(cordes,
guitare, vents, etc...).
Comme le microphone est tout près de la source sonore, il vous
suftd'augmenterlégèrementlegainauniveaudurégulateurdela
console de mixage.
Le risque de contre‑réaction est ainsi très faible dans un système
de diffusion.
Pour déterminer la position optimale du microphone sur l'instru‑
ment,xez-leàdifférentsendroitsetcomparezleson.
Pour les instruments à vent, vous pouvez utiliser la bonnette anti
ventpourdiminuerlesbruitsdesoufeetderespiration.
Théâtre, comé-
die musicale,
opéra
Réception
du son d'ins-
truments de
musique
MODE D'EMPLOI MICROLITE 143
uTILISATION
8.4 Microphone tour d'oreille et microphone serre-tête
8.4.1 Transmission de la parole et du chant
Fixez le microphone comme indiqué dans les sections 5 et 6.3.
Faites attention à ce que le microphone soit à environ 1 cm du coin
de la bouche.
8.4.2 Réception du son d'instruments de musique
Fixez le microphone comme indiqué dans les sections 5 et 6.3.
Faites attention à ce que le microphone soit à environ 1 cm du coin
de la bouche.
Pour les instruments à vent, vous pouvez utiliser la bonnette anti
ventpourdiminuerlesbruitsdesoufeetderespiration.
Transmission
vocale
Réception
du son d'ins-
truments de
musique
MODE D'EMPLOI MICROLITE144
NETTOyAgE
9 Nettoyage
Nettoyez les composants suivants avant de ranger le microphone
dans son boîtier de transport :
• Microphone
• Crochet d'oreille
• Capuchon de protection
• Bonnette anti vent
• Protection maquillage
Rangez le microphone dans son boîtier.
9.1 Microphone
Nettoyez le boîtier du microphone avec un chiffon légèrement
humide.
N'utilisez pas de détergent.
Microphone
MODE D'EMPLOI MICROLITE 147
NETTOyAgE
9.4 Bonnette anti vent
1Retirez la bonnette anti vent du
microphone.
2Nettoyez‑la à l'eau savonneuse
tiède.
Laissez‑la sécher avant de la
réutiliser.
9.5 Protection maquillage
1Retirez la protection maquillage du
microphone.
2Nettoyez‑la à l'eau savonneuse
tiède.
Laissez‑la sécher avant de la
réutiliser.
Bonnette anti
vent
Protection ma-
quillage
MODE D'EMPLOI MICROLITE 149
SPéCIfICATIONS TECHNIquES
10.1.3 Spécications
Capsule Capsule avec microphone élec‑
trostatique
Directivité polaire cardioïde
Bande passante 20 à 20 000 Hz (2 – 3 cm)
Sensibilité 13 mV/Pa
Écart de nuisance acous‑
tique
57 dB(A)
Pression sonore maximale 145 dB
Distorsion harmonique totale
DHT à 1 000 Hz/120 dB
<1%
Impédance électrique à
1 000 Hz :
5 000 Ohm
Niveau de bruit équivalent 35,5 mV
Tension requise (tension
d'alimentation AKG typique)
5 V à 4,5 kOhm, alimentation en
tensionbilaire
Dimensions Microphone (capsule) :
∅ 4,4 mm
Longueur : 8,5 mm
Câble :
∅ 1,4 mm
Poids(avec câble) LC :
5,3 g
EC :
7,6 g
HC :
11,7 g
Raccordement 1 Microdot
Raccordement 2 tous les marques courantes
Spécications
XX81 MD
MANUAL DE MICROLITE154
1 GENERALIDADES 157
1.1 Objeto del manual de usuario 157
1.2 Conservación del manual de usuario 157
1.3 Signicadodelossímbolosempleados 157
1.4 Uso previsto 158
1.5 Responsabilidadygarantía 158
1.6 Peligro de daños 158
1.7 Seguridad y entorno 159
1.7.1 Seguridad 159
1.8 Entorno 160
2 DECLARACIÓN DE CONFORMIDAD 160
3 MICROLITE: DESCRIPCIÓN GENERAL 161
3.1 Introducción 161
3.2 Breve descripción 161
3.3 Variantes de la serie MicroLite 161
4 MICRÓFONOS LAVALIER 162
4.1 Contenido del embalaje 163
4.2 Accesorios 164
4.2.1 Rejilla metálica 165
4.2.2 Clips lavalier 165
4.2.3 Pantalla antiviento 166
4.2.4 Protección contra maquillaje 166
4.2.5 Conector adaptador AKG 166
4.2.6 Estuche con ventana 167
4.3 Colocación del micrófono lavalier 168
4.3.1 Colocación de la protección contra maquillaje 170
4.4 Utilización del micrófono 170
4.5 Limpieza del micrófono 170
5 MICRÓFONOS DE OREJA 171
5.1 Contenido del embalaje 171
5.2 Accesorios 172
5.2.1 Rejilla metálica 173
5.2.2 Clip para cable 173
5.2.3 Pantalla antiviento 173
5.2.4 Protección contra maquillaje 174
5.2.5 Protección contra el sudor 174
ÍNdICE
MANUAL DE MICROLITE174
MICRófONOS dE OREjA
exterior,deestaforma,lascaracterísticassonoraspermanecen
limpias y se protege el micrófono de forma óptima.
5.2.4 Protección contra maquillaje
Fig. 21: MUP81
Protección contra maquillaje para
EC81 MD
Fig. 22: MUP82
Protección contra maquillaje para
EC82 MD
Para proteger del maquillaje durante el proceso de maquillaje se
coloca la protección contra maquillaje (MUP81, MUP82) sobre el
micrófono.
5.2.5 Protección contra el sudor
Fig. 23: Anillo antihumedad
Los micrófonos de oreja están equipados con un anillo antihume‑
dad patentado, colocado en el alambre de soporte.
Lapelículadehumedaddicultalapenetracióndesudorymaquil‑
laje en el área de la cápsula.
Estoevitaqueelmicrófonoseobstruya,loquecausaríaunsonido
mateyreduciríalasensibilidaddelmicrófono.
Protección
contra ma-
quillaje
Protección
contra
el sudor

Produkt Specifikationer

Mærke: AKG
Kategori: Mikrofon
Model: EC 81 MD

Har du brug for hjælp?

Hvis du har brug for hjælp til AKG EC 81 MD stil et spørgsmål nedenfor, og andre brugere vil svare dig


Mikrofon AKG Manualer

AKG

AKG GN50 M Manual

10 Januar 2025
AKG

AKG WMS420 Manual

12 Oktober 2024
AKG

AKG CBL201B Manual

7 Oktober 2024
AKG

AKG P5 S Manual

6 Oktober 2024
AKG

AKG D5 CS Manual

29 September 2024
AKG

AKG C3000 Manual

22 September 2024
AKG

AKG H85 Manual

13 September 2024
AKG

AKG D5 C Manual

10 September 2024
AKG

AKG P3S Manual

9 September 2024
AKG

AKG GN15 M Manual

6 September 2024

Mikrofon Manualer

Nyeste Mikrofon Manualer

Golden Age Project

Golden Age Project R2 MKII Manual

27 Juli 2025
Hama

Hama RMZ-14 Manual

27 Juli 2025
TOA

TOA RM-500 Manual

26 Juli 2025
Speed-Link

Speed-Link Spes Manual

25 Juli 2025
LD Systems

LD Systems U304.7 BPH Manual

24 Juli 2025
Ibiza Sound

Ibiza Sound HS20-UHFB Manual

24 Juli 2025
Speed-Link

Speed-Link Fama Manual

24 Juli 2025
Movo

Movo WebMic Manual

23 Juli 2025
Røde

Røde Wireless Micro Manual

23 Juli 2025
Ibiza Sound

Ibiza Sound VHF1A Manual

23 Juli 2025
