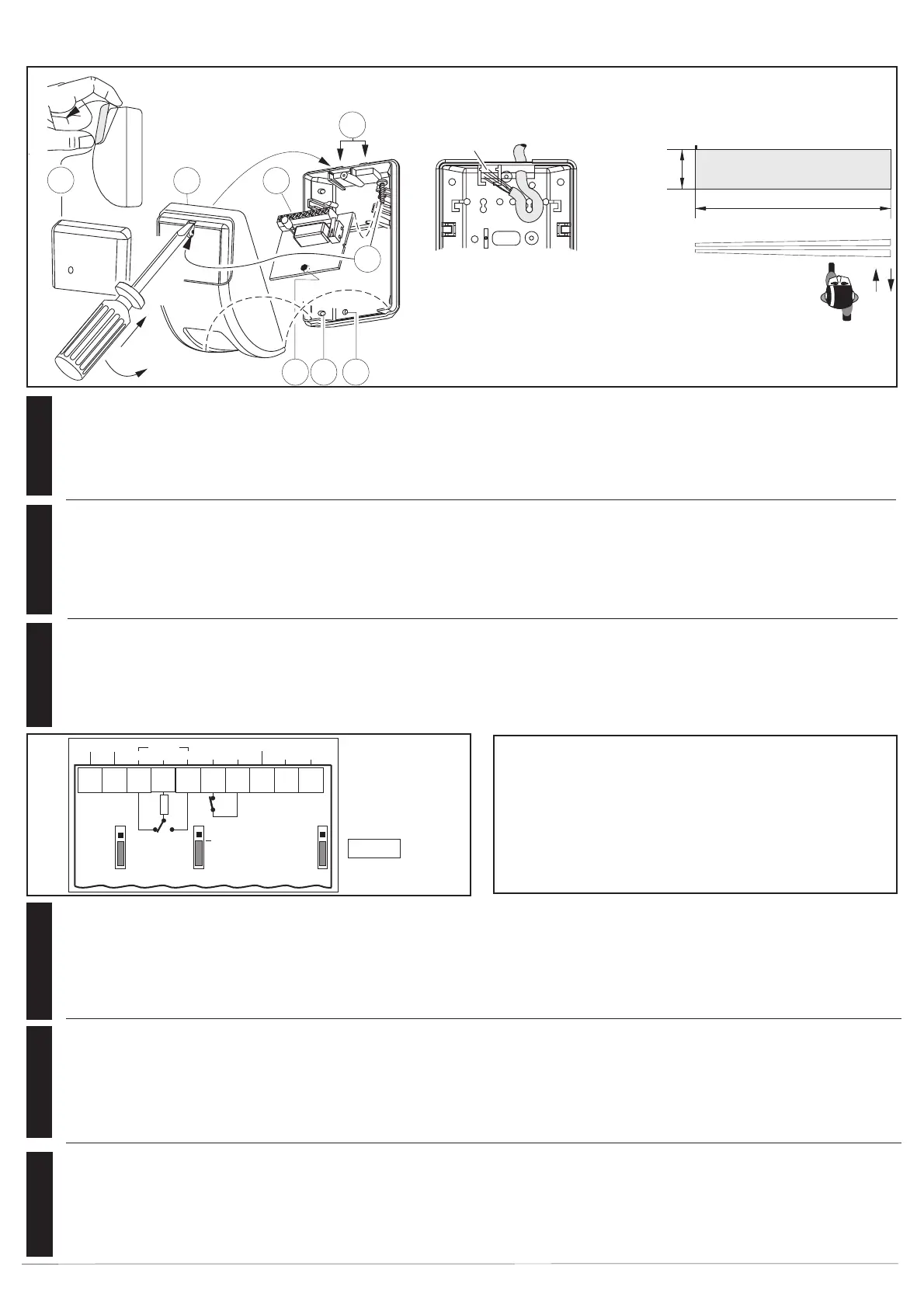

Side 1/2
1
1
1
11
Fig. 2.
75 ft (25 m)
5.0 m max.
1.8 m min.
2.4 m nom.
15.0 ft max.
5.5 ft min.
7.2 ft nom.
( )
2 inch (5 cm)
Fig. 1
5
8
2 3
64 7
-1-
AP475 SERIES PIR DETECTOR
Aritech is an ISO 9001 certified manufacturer
English
Sighting the detector.
Install the detector so that the expected movement of an intruder will be across the fields
of view (see fig. 2). This is the direction best detected by PIR detectors.
Avoid possible false alarm sources such as:
* Direct sunlight onto the detector.
* Heat sources in a field of view (heaters, radiators, etc.).
* Strong air drafts onto the detector (fans, air conditioning etc.).
* Large animals (dogs, cats) in a field of view.
The detector should be mounted at a height of 6 to 16.7ft (1.8 to 5.0 metres).
Mounting Instructions (fig. 1).
Lift off cover plate À as shown. Open detector Á and remove electronics module Â, taking
care not to touch pyroelectric sensor Ã. Break out one or both cable entry hole(s) as
require Ä. Select mounting holes for corner Å or flat wall Æ mounting. Use the base
as a template for marking screw hole locations on the wall. Fasten the base to the
wall. Strip cable for 2 inch (5 cm) and pull it through the cable entry hole(s) and
strain relief. Replace the electronics module  and wire the detector as shown (fig. 3).
Move jumpers as required, replace cover Á, insert screw Ç and replace cover plate
À.
Control remoto del LED de Alarma (ver fig. 3).
El puente J3, en posición ON, permite seleccionar que el LED se active siempre que
haya detección. En la posición REMOTE, que da controlado mediante las entradas
LATCH (armado) y WALK TEST (prueba de andado).
Programación de la polaridad de memoria (Mem Pol).
El puente J4 permite seleccionar la polaridad negativa o positiva de las entradas
LATCH y WALK TEST.
Polaridad positiva (Activa alta), necesita +12 V (J4 = "+") en las entradas.
Polaridad negativa (Activa baja), necesita 0 V (J4 = "-") en las entradas.
Instructions de montage (fig. 1).
Soulever la plaque de protection comme indiqué. Ouvrir le détecteur À Á et sortir le
module électronique Â, en veillant à ne pas toucher le capteur pyro-électrique Ã.
Enfoncer une ou deux entrées de câble Ä selon le cas. Choisir les trous convenant soit
au montage en coin soit au montage sur mur d’aplomb Å Æ. Utiliser la base comme
gabarit pour marquer les emplacements des vis sur le mur.
Fixer la base au mur. Dénuder 5 cm de câble et le faire passer par l’entrée de câble et
le serre-câble. Remettre le module électronique  en place et raccorder le détecteur
comme indiqué (voir fig 3). Deplacer les cavaliers comme indiqué, replacer le
couvercle Á Ç introduire la vis et replacer le couvercle À.
Instrucciones de montaje (fig. 1).
Retire la placa de cubierta À como se muestra en la figura. Retire sacar Á el módulo
electrónico Â, tenga cuidado de no tocar el sensor piroeléctrico Ã. Según se requiera,
rompa uno o ambos agujeros Ä para pasar el (los) cable(s). Elija los agujeros de
montaje para una esquina Å o para una pared Æ. Utilice la base como placa para marcar
los agujeros a realizar en la pared. Fije la base a la pared. Pelar 5 cm. el cable e
introducirlo a través de la(s) entradas previstas para ello. Vuelva a colocar en su lugar
el módulo electrónico  y conecte el cable al sensor como se indica en la figura
(ver fig 3). Colocar los puentes según se necesite, poner la tapa Á Ç, atornillar y fijar
la tapa exterior À.
Remote Active of Alarm-LED (see fig. 3).
Jumper J3 allows the user to select the LED to be ON or under REMOTE CONTROL of
the LATCH- and WALK TEST inputs.
Programming the memory polarity.
Jumper J4 allows the user to select the LATCH- and WALK TEST inputs to be either
Active High or Active Low.
Active High requires a +12 Volt voltage (J4 = "+") at the inputs and Active Low requires
0 Volts (J4 = "-") at the inputs.
Program the range (see fig. 3).
Jumper J2 selects range of under 15 metres (45ft) or up to 25 metres (75ft) as
required.
It is important to program the sensor correctly for optimum sensitivity.
Walk test the sensor by walking across the fields of view (see fig. 2.) and checking that
the LED lights and that the opening relay is indicated back at the control panel.
Sentrol recommends that the detector is regularly walk tested and checked back at the
control panel.
English
Activation a distance de la LED d'alarme (voir fig. 3).
Le cavalier J3 permet à la LED d'être valide en permanence ou d'être sous le contrôle
de entrées LATCH et WALK TEST.
Programmation de la polarité de mémoire.
Le cavalier J4 permit de selectionner la polarité négative ou positive des entrées LATCH
et WALK TEST.
Polarité positive (actif haut), requiert un +12 V (J4 = "+") sur les entrées.
Polarité negative (actif bas), requiert un 0 V (J4 = "-") sur les entrées.
Programmer la portée (voir fig. 3) au moyen du cavalier de pontage J2: pour moins
de15 métres ou pour 25 métres.
Pour obtenir une sensibilité de détection optimale, il est important de programmer
correctement le détecteur.
Procéder à un test de marche en traversant les zones de détection (voir fig. 2.) et en
vérifiant que la LED s’allume.
Sentrol vous conseille de faire régulièrement un test de marche pour les détecteurs
et de faire un contrôle à la centrale.
FrançaisEspañol Français
Emplacement du détecteur.
Installer le détecteur de telle sorte que les mouvements d’un intru traversent les zones
de détection (voir fig. 2), c’est-à-dire la direction qui est le mieux détectee par les
détecteurs IRP. Eviter les sources de fausse alarme telles que:
* Lumière solaire directe sur le détecteur.
* Sources de chaleur dans une zone de détection (appareils de chauffage,
radiateurs, etc.).
* Courants d’air puissants sur le détecteur (ventilateurs, conditionnement d’air, etc.).
* Grands animaux (chiens, chats) dans une zone de détection.
Monter le détecteur à une hauteur comprise entre 1,8 et 5,0 métres.
Español
Colocación del detector.
Instale el detector de tal manera que la dirección de movimiento previsto de cualquier
intruso cruce el campo protegido (ver fig. 2). Esta es la mejor dirección de detección de
los detectores PIR. Evite fuentes de falsas alarmas tales como :
* Rayos solares directos sobre el detector.
* Fuentes de calor en el campo de proteccion (estufas, radiadores, etc.).
* Fuertes corrientes de aire sobre el detector (ventiladores, acondicionadores de
aire, etc.).
* Animales en el campo de proteccion (perros, gatos).
El detector debe ser montado a una altura de 1,8 a 5,0 metros.
AP475
Fig. 3
Programe el area (ver fig. 3) de deteccion mediante puente J2 para un espacio inferior
a 15 metros o para 25 metros.
Es importante configurar el detector correctamente para una optima deteccion.
Hacer una prueba de andado del detector moviendose dentro de su area de cobertura
(ver fig. 2.) y verificando que se encienda el LED.
Sentrol recomienda que el detector sea comprobado regularmente mediante prueba de
andado y verificado en la unidad de control.
ARITECH
A product of Sentrol. Inc.
ALARM
NC C NO
33Ω
RANGE LED
J2
TAMPER SPARE
LATCH
1 2 3 4 5 6 7 8 9 10
-0V +12V
WALK
TEST
+
J4
MEM.POL
ON
OFF/
REMOTE
J3
75FT / 25MTR
45FT / 15MTR
-2-
Remote enable/disable of walk test LED .
To walk test the detector, the "AV" to terminal 9 (latch) must be disconnected. Connect
the "AV" to terminal 10. The detector’s LED will now light and go out again as the alarm
relay opens and closes, making possible walk testing.
LATCH
WALK TEST
"AV"
"AV"
9
10
9
10
9
10
9
10
ARMED
DISARMED
ON
OFF
"AV" = Active Voltage:
Fig.4.
EnglishFrançais
Activation à distance du test de marche.
Pour réaliser un test de marche, la liasion "AV" à la borne 9 doit être déconnectée.
Connecter le "AV" à la borne 10. Le voyant LED du détecteur va s’allumer et s’éteindre
suivant l’ouverture et la fermeture du relais d’alarme, ce qui rend possible le test de
marche.
Español
Control remoto del led de prueba de andado.
Para hacer la prueba, es necesario desconectar "AV" del terminal 9 (sistema desactivado).
Ponga "AV" en el terminal 10. El LED del detector se encenderá y se apagará
nuevamente, al abrirse y cerrarse el relé de alarma, haciendo posible la prueba de
andado.
Aritech reserves the right to change specifications without notice. 14 2694 999.3
Technical
data:
Input power
Peak to peak ripple
Current consumption
Normal operation
Alarm
Mounting height
Target speed range
Alarm output
Alarm time
Tamper output
Temperature limit
Relative humidity
Size
Weight
Number of zones
Max. detection range
Housing meets
(with sealed cable entry)
AP475
8-15V (12 Vnom.)
2V max. (at 12 V )
12 mA
14 mA max.
min 5.5 - max.15ft (min. 1.8 - max. 5.0 m)
min 0.67 - max. 13.2 ft/s (min. 0.2 - max. 4.0 m/s)
100 mA at 28 V
Form C, voltage free relay
min 2.5 sec. 100 mA at 28 V
0 °F to +131 °F (-18 °C to +55 °C)
max. 93%
4 x 2.8 x 2 in. (103 x 71 x 51 mm)
4.1 oz (115 g)
1
75ft (25 m)
IP301
UNDERWRITERS' LABORATORIES OF CANADA
Listed
INTRUSION DETECTION UNIT
------- -------
SENTROL INC.
★
controle number 00147A
U
L
C
7.2 ft ( m)2.4
Fig.5 Fig.6.
5 ft (1.5 )m
English
Window mask.
In the presence of objects close to ((within 5ft (1.5 m)) and directly under the detector,
fit the mask to the inside of the window as shown in fig. 6. This disables the part of the
curtain looking at the object, whose closeness might otherwise destabilize the
detector. In particular, use the mask to avoid objects of changing temperature (e.g.
drinks machines, caged birds, etc.) and reflective surfaces.
Masquage.
En présence d’objets situés à proximité (moins de 1,5 m) et directement sous le
détecteur, installer le masque sur la face interne de la fenêtre, comme indiqué en
figure 6. On met ainsi hors service la fraction du rideau orientée vers ces objets,
évitant ainsi une possible déstabilisation du détecteur par cette proximité. En
particulier, faire usage du masque pour cacher les objets dont la température varie
(distributeurs de boissons, oiseaux en cage, etc.) ainsi que les surfaces réfléchissantes.
Français
Máscara para ventana.
En presencia de objetos demasiado cercanos (dentro de 1,5 mts.) y directamente bajo
del detector, ajuste la máscara en el interior de la mirilla como se muesta en la figura 6.
Esto inactiva la parte de la cortina que miran hacia el objeto, las que -de otra manera-
al cerrarse podrían alterar el buen funcionamiento del detector. En particular, utilice la
máscara para evitar objetos o cambios de temperatura (p.ej. máquinas de bebidas,
jaulas de pájaros, etc.) y superficies reflectantes.
Español
Mounting tips
* This sensor is for interior applications only.
Do not mount outside.
* Do not block the viewing angle of the sensor.
* Mount this and all passive infrared sensors so that would be intruders will cross
the pattern of the detection at 90° (or as close to 90° as possible).
* Seal all openings and cable entries.
* When mounting sensor on masonry surfaces, use appropriate moisture barrier.
* Use of the vertical adjustment screw may result in a reduction of range.

Produkt Specifikationer

Mærke: Aritech
Kategori: Overvågningskamera
Model: AP475

Har du brug for hjælp?

Hvis du har brug for hjælp til Aritech AP475 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Overvågningskamera Aritech Manualer

Aritech

Aritech Advisor CD3401 Manual

15 August 2024
Aritech

Aritech AP475 Manual

10 August 2024
Aritech

Aritech Advisor CD15003 Manual

8 August 2024
Aritech

Aritech Advisor CD 7203 Manual

8 August 2024
Aritech

Aritech Advisor CD15001 Manual

8 August 2024
Aritech

Aritech Advisor CD7201 Manual

7 August 2024
Aritech

Aritech TD8803 Manual

6 August 2024
Aritech

Aritech FER700 Manual

6 August 2024

Overvågningskamera Manualer

Nyeste Overvågningskamera Manualer

Elro

Elro CO7000 Manual

1 August 2025
Elro

Elro CC40RXX Manual

31 Juli 2025
Elro

Elro CI5000 Manual

31 Juli 2025
Elro

Elro CZ40RIPS Manual

31 Juli 2025
FLIR

FLIR ioi HD CB-5222 Manual

30 Juli 2025
Eufy

Eufy Cam S3 Pro Manual

30 Juli 2025
Telycam

Telycam Vision+ 4KN 30X Manual

30 Juli 2025
Marshall Electronics

Marshall Electronics CV630-BI Manual

30 Juli 2025
Telycam

Telycam Vision+ SE Manual

30 Juli 2025
FLIR

FLIR Ariel CC-3405 Manual

29 Juli 2025
