Side 1/2

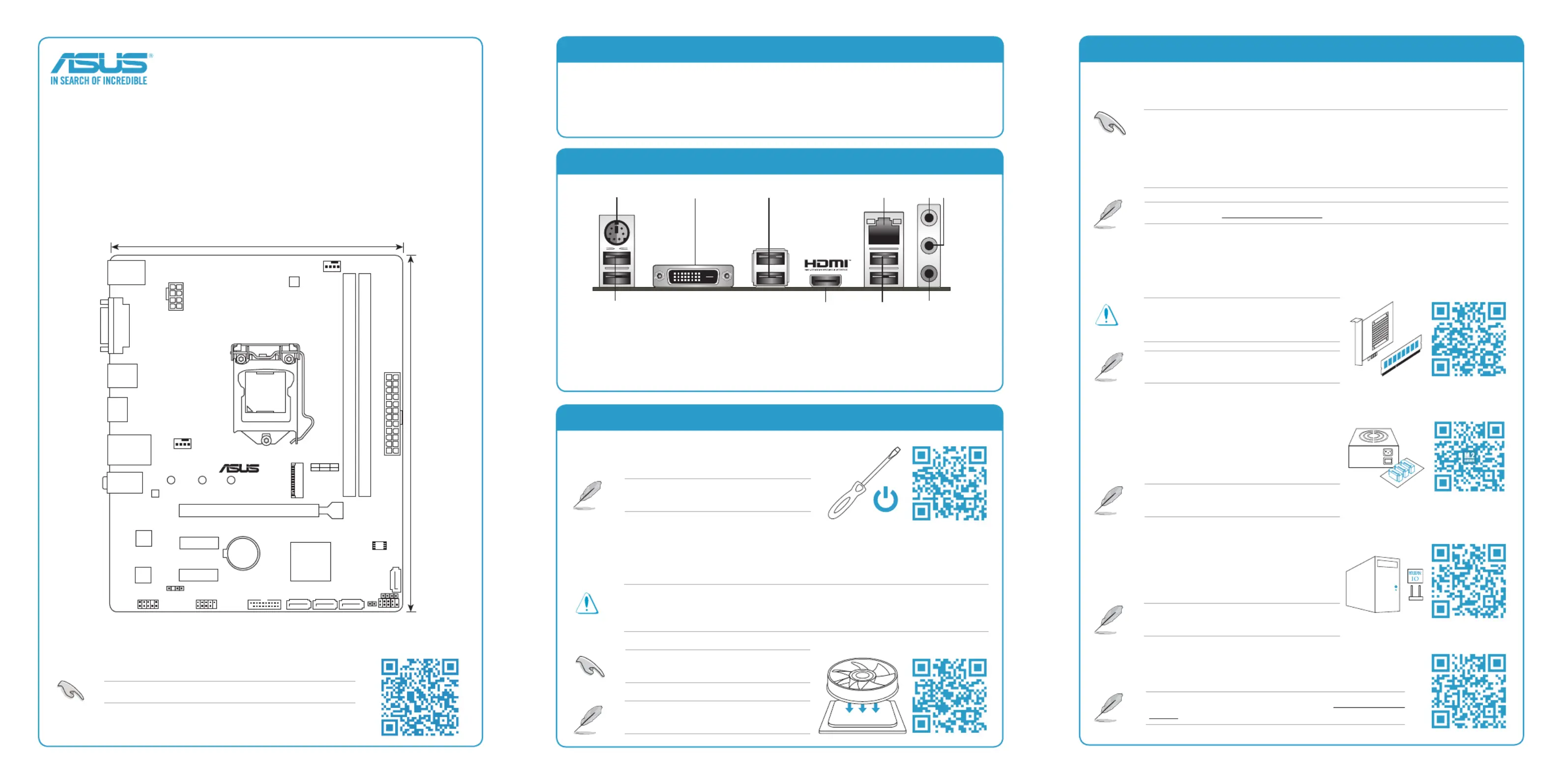

B360M-PIXIU
用 戶 手 冊
C13872 / 第一版 / 2018 年 1 月
© 華碩電腦股份有限公司保留所有權利
欲了解主板各接口的詳細介紹，請掃描右側的二維碼。
15060-0J9S2000
主板安裝及使用
後側面板接口
4
3
3
5 6
7
2
8
1
9
1. PS/2 鼠標 / 鍵盤複合接口 4. RJ-45 網絡接口 7. 麥克風接口（粉紅色）
2. DVI-D 接口 5. 音頻輸入接口（淺藍色） 8. HDMI 接口
3. USB 3.1 Gen 1（高達 5Gbps）設備接口
（藍色，Type A）
6. 音頻輸出接口（草綠色） 9. USB 2.0 設備接口
• 安裝完主板之後，請保留 LGA1151 插座上的保護蓋。只有 LGA1151 插槽上附有保護
蓋的主板，華碩電腦才處理其維修與保修。
•本保修不包括處理器插座因丟失、錯誤的安裝或不正確地移除保護蓋所造成的損壞。
欲了解安裝中央處理器及風扇的詳細操作步
驟，請掃描右側二維碼。
中央處理器（CPU）
本主板配備一組中央處理器插槽，支持採用 LGA1151 規格插槽的第八代英特爾
®
酷睿™ i7 / 酷睿™
i5 / 酷睿™ i3 / Pentium
®
/ Celeron
®
處理器。
在安裝主板之前，請準備必要的工具。
欲了解安裝主板需準備的工具，及開機通電等
詳細內容，請掃描右側二維碼。
在安裝中央處理器之前，請確認所有的電源
連接都已拔除。
主板 華碩 B360M-PIXIU 主板
配件 1 x 華碩 I/O 擋板；2 x Serial ATA 6.0Gb/s 數據線；1 x M.2 塑膠固定零件
相關文件 用戶手冊
主板安裝及使用
• 您可以在通道 A、通道 B 安裝不同容量的內存條，在雙通道設置中，系統會檢測較低容量
通道的內存容量。任何在較高容量通道的其他內存容量，會被檢測為單通道模式運行。
• 在本主板請使用相同 CAS（CAS-Latency 行地址控制器延遲時間）值內存條。建議您使用同
一廠商所生產的相同容量型號的內存。
• 當安裝 Intel 第八代 6 核心或更高規格處理器時，DDR4 2666MHz 及更高頻率的內存條最高®
運行頻率為 2666MHz。
請訪問華碩網站（http://www.asus.com.cn）查詢最新內存合格供應商列表（QVL）。
系統內存
本主板配置兩組 DDR4（Double Data Rate，雙倍數據傳輸率）內存插槽。
欲了解安裝內存及擴展卡的詳細操作步驟，請掃
描右側二維碼。
本主板配備四個 SATA 6.0Gb/s 接口，可支持使用 Serial
ATA 6.0Gb/s 數據線來連接 Serial ATA 6.0Gb/s 硬盤；
此外，本主板還配備一個 M.2 Socket 3 插槽，可支持 M
Key，2242/2260/2280 型存儲設備（支持 SATA 與 x4
PCIE 3.0 模式）。
欲了解安裝 SATA 設備以及連接各元件和設備電
源的詳細操作步驟，請掃描右側二維碼。
擴展卡
考慮到未來會擴展系統性能的可能性，本主板提供了 PCI Express 3.0/2.0 x16 及 PCI Express
3.0/2.0 p1-x1 擴展插槽，可支持符合其規格的功能擴展卡。
將主板安裝至機箱
當您安裝主板到電腦機箱內時，請確認主板與機箱大小相
適應。主板的外接插頭的方向應是朝向主機機箱的後方面板，
而且您也會發現主機機箱後方面板會有相對應的預留孔位。
欲了解將主板安裝到機箱內及連接前面板 I/O 接
口的詳細步驟，請掃描右側二維碼。
安裝/移除任何擴展卡之前，請暫時先將電腦的電
源線拔出。這樣可免除因電氣殘留於電腦中而發
生的意外狀況。
欲了解本主板更多詳細介紹，請至華碩網站（http://www.asus.
com.cn）搜索該產品型號，或直接掃描右側的二維碼。
B360M-PIXIU
M.2(SOCKET3)
PCIE SATA IRST
X4 V X
PCIEX16
PCIEX1_1
PCIEX1_2
SPEAKER
CLRTC
F_PANEL
SPDIF_OUT
USB914
U31G1_12
AAFP
EATXPWR
CPU_FAN
CHA_FAN
BATTERY
Super
I/O
ALC
887
DIGI
+VRM
22.6cm(8.9in)
DDR4 DIMM_B1* (64bit, 288-pin module)
DDR4 DIMM_A1* (64bit,288-pin module)
LGA1151
2280 2260 2242
M.2(SOCKET3)
18.5cm(7.3in)
128Mb
BIOS
SATA6G_1
SATA6G_4 SATA6G_3 SATA6G_2
Intel
®
B360
EATX12V
Realtek
8111H
AUDIO
KBMS_USB78
LAN_U31G1_56
U31G1_34
HDMI
DVI
有害物質的名稱及含量說明標示：
電子電氣產品有害物質限制使用標識要求：圖中之數字為產品之環保使用期限。僅指電
子電氣產品中含有的有害物質不致發生外洩或突變從而對環境造成污染或對人身、財產造成
嚴重損害的期限。
部件名稱
有害物質
鉛(Pb) 汞(Hg) 鎘(Cd)
六價鉻
(Cr(VI))
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
印刷電路板及其電子組件 × ○ ○ ○ ○ ○
外部信號連接頭及線材 × ○ ○ ○ ○ ○
本表格依據 SJ/T 11364 的規定編制。
○： 表示該有害物質在該部件所有均質材料中的含量均在 GB/T 26572 規定的限量要求以下。
×： 表示該有害物質至少在該部件的某一均質材料中的含量超出 GB/T 26572 規定的限量要求，然該
部件仍符合歐盟指令 2011/65/EU 的規范。
備註：此產品所標示之環保使用期限，係指在一般正常使用狀況下。
這個畫叉的帶輪子的箱子表示這個產品（電子設備）不能直接放入垃圾筒。請根据不同地
方的規定處理。
請勿將含汞電池丟棄於一般垃圾筒。此畫叉的帶輪子的箱子表示電池不能放入一般垃圾筒。
華碩 REACH
注意：請遵守 REACH（Registration，Evaluation，Authorisation，and Restriction of Chemicals）
管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus.com/
english/REACH.htm 。
安全性須知
電氣方面的安全性
• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時從電源插槽中拔掉。
• 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必先連接該設備的數據線，然
後再連接電源線。可能的話，在安裝硬件設備之前先拔掉電腦的電源線。
• 當您要從主板連接或拔除任何的數據線之前，請確定所有的電源線已事先拔掉。
• 在使用擴展卡或適配卡之前，我們建議您可以先尋求專業人士的協助。這些設備有可能會干擾接地
的迴路。
• 請確定電源的電壓設置已調整到本國/本區域所使用的電壓標準值。若您不確定您所屬區域的供應
電壓值為何，那麼請就近詢問當地的電力公司人員。
• 如果電源已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商來處理。
操作方面的安全性
• 在您安裝主板以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的相關信息。
• 在使用產品之前，請確定所有的數據線、電源線都已正確地連接好。若您發現有任何重大的瑕疵，請
儘快聯絡您的經銷商。
• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回形針及其他零件收好，不要遺留在主板上
或電腦主機中。
• 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免放置在這些地方。
• 請勿將電腦主機放置在容易搖晃的地方。
• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯絡。
市場信息
地址： 上海市閔行區金都路 5077 號
電話：+86-21-54421616
傳真：+86-21-54420088
互聯網：http://www.asus.com.cn/
技術支持
電話：400-620-6655
電子郵件： https://vip.asus.com/VIP2/Services/
TechQuery?lang=zh-cn
華碩電腦公司 ASUSTeK COMPUTER INC.（亞太地區）
市場信息
地址： 台灣臺北市北投區立德路 150 號 4 樓
電話：+886-2-2894-3447
傳真：+886-2-2890-7798
電子郵件：info@asus.com.tw
互聯網：http://www.asus.com/tw/
技術支持
電話：+86-21-38429911
傳真： +86-21-58668722, ext. 9101#
在線支持： http://www.asus.com/tw/support/
華碩的聯絡信息
華碩電腦（上海）有限公司 ASUSTEK COMPUTER (SHANGHAI) CO., LTD
ASUS COMPUTER INTERNATIONAL（美國）
市場信息
地址： 800 Corporate Way, Fremont, CA
94539, USA
傳真：+1-510-608-4555
互聯網：http://www.asus.com/us/
技術支持
電話：+1-812-282-2787
傳真：+1-812-284-0883
在線支持： http://www.service.asus.com/
ASUS COMPUTER GmbH（德國/奧地利）
市場信息
地址： Harkort Str. 21-23, D-40880 Ratingen,
Germany
傳真：+49-2102-959931
互聯網：http://asus.com/de
在線聯絡： http://eu-rma.asus.com/sales（僅回
答市場相關事務的問題）
技術支持
電話：+49-2102-5789555
傳真：+49-2102-959911
在線支持： http://www.asus.com/de/
support/
尊敬的華碩產品用戶：
首先非常感謝您選用華碩公司產品，讓我們有機會向您提供優質的服務。為了使我們的服務讓您更
滿意，在購買後請您認真閱讀此說明並妥善保存此質量保證卡。
保修說明注意事項：
一、 請將此質量保證卡下方的用戶資料填寫完整，並由最終直接經銷商加蓋印章，如果沒有加蓋印章，
請找原購買處補蓋以保障您的權益。請務必保留購買發票或複印件，否則華碩公司將以產品的出廠
日期為參照進行保修。
二、 華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主板及
顯卡產品實行三年的免費保修服務。
三、 華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主板及
顯卡產品實行全國聯保服務。注：
A. 消費者必須出具正規購買發票或國家認可的有效憑證方可享受全國聯保。
B. 如消費者無法出具正規購買發票或國家認可的有效憑證，則需送修至原購買經銷商處享受保
修服務。
四、 若經本公司判斷屬下列因素，則不屬於免費保修服務的範圍，本公司將有權利收取維修費用：
A. 超過華碩提供的質保有效期的主板、顯卡產品。
B. 因遇不可抗拒外力（如：水災、火災、地震、雷擊、颱風等）或人為之操作使用不慎造成之損害。
C. 未按產品說明書條例的要求使用、維護、保管而造成的損壞。
D. 用戶擅自或請第三方人員自行檢修、改裝、變更組件、修改線路等。
E. 因用戶自行安裝軟件及設置不當所造成之使用問題及故障。
F. 本公司產品序列號標貼撕毀或無法辨認，塗改保修服務卡或與實際產品不符。
G. 其他不正常使用所造成之問題及故障。
五、 技術支持及維修服務：
1. 我們 建 議您先登錄華碩官方 會 員網 站（http://account.asus.com/signup.aspx?lang=zh-
cn&site=global），對您購買的華碩產品進行在線註冊，註冊後您將會定期得到我們發送的產
2. 如果您在使用華碩產品的過程中遇到問題，您可以首先查閱用戶手冊，尋找答案；
3. 您亦可訪問華碩中文網站技術支持頁面（http://www.asus.com.cn/support/）查詢到相應的
技術支持信息與常見問題排除；
4. 登錄我們的在線技術支持服務 區 進行咨詢（https://vip.asus.com.cn/VIP2/Services/
questionform/complain?lang=zh-cn）；
5. 也歡迎您撥打華碩客戶關懷中心 7x24 小時( 國家法定節假日除外）免費技術支持專線
400-620-6655，由我們的在線工程師為您提供服務；
6. 如果您使用的華碩產品由於硬件故障，需要維修服務，您可以直接聯繫您的經銷商，通過經
銷商及遍佈全國的華碩展示服務中心進行後續相應的檢修服務。
7. 無論通過何種方式來尋求技術服務，請您務必要明確告知您使用的產品型號、BIOS 版本、
搭配之硬件、詳細的故障現象等，以利於華碩工程師能幫助您更加準確快速地判斷出故障的
原因。
三年質保
全國聯保
華碩產品質量保證卡
用
戶
填
寫
資
料
用戶名稱購買日期
聯繫人聯繫電話
聯繫地址
經銷商名稱 產品種類
產品型號 產品序號
經
銷
商
印
章
DECLARATION OF CONFORMITY
Per FCC Part 2 Section 2. 1077(a)
Responsible Party Name:
Asus Computer International
Address: 800 Corporate Way, Fremont
,
CA 94539.
Phone/Fax No: (510)739-3777/(510)608-4555
hereby declares that the product
Product Name : Motherboard
Model Number B360M-PIXIU :
Conforms to the following specifications:
FCC Part 15, Subpart B, Unintentional Radiators
Supplementary Information:
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.
