Asus TUF Gaming B560-PLUS WIFI-GMZR Manual

Asus Bundkort TUF Gaming B560-PLUS WIFI-GMZR

Læs gratis den danske manual til Asus TUF Gaming B560-PLUS WIFI-GMZR (14 sider) i kategorien Bundkort. Denne vejledning er vurderet som hjælpsom af 16 personer og har en gennemsnitlig bedømmelse på 3.8 stjerner ud af 8.5 anmeldelser. Har du et spørgsmål om Asus TUF Gaming B560-PLUS WIFI-GMZR, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/14

C18686 / 第一版 / 2021 年 9 月

TUF GAMING

B560-PLUS WIFI

鬼滅之刃限定版

用戶手冊

15060-12F72000

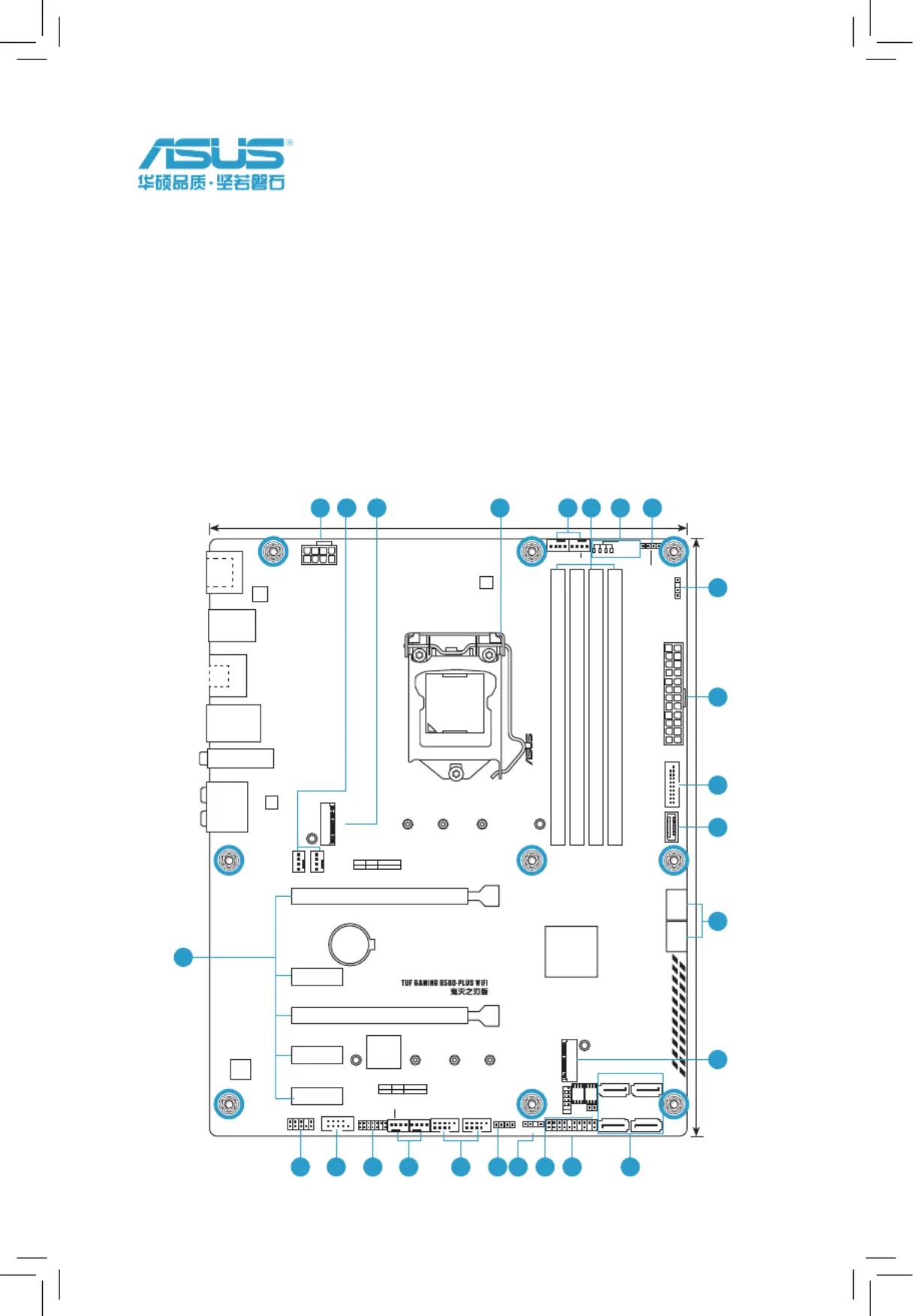

DDR4 DIMM_A1 (64bit, 288-pin module)

DDR4 DIMM_A2* (64bit, 288-pin module)

DDR4 DIMM_B1 (64bit, 288-pin module)

DDR4 DIMM_B2* (64bit, 288-pin module)

DIGI+

VRM

ASM

1442K

AIO_PUMP

CHA_FAN2

CHA_FAN3

CHA_FAN1

CPU_FAN

CPU_OPT

CLRTC

M.2_1(SOCKET3)

PCIE SATA

4.0 X4

M.2_2(SOCKET3)

RGB_HEADER1

PANEL

AAFP

SATA6G_3 SATA6G_4

SATA6G_1

128Mb

BIOS

64Mb

BIOS

SATA6G_2

SATA6G_5

RGB_HEADER2

ADD_GEN 2_2

CPU

DRAM

VGA

BOOT

SATA6G_6

ATX_12V

LGA1200

Intel

B560

BATTERY

LAN_U32G2_12

CNVI(WIFI)

U2_78U32G1_E34

HDMI

_DP

AUDIO

Super

I/O

PCIEX1_2

PCIEX1_1

22110

2260 22802242

2280

22110

2260

2242

PCIEX1_3

PCIEX16_2

PCIEX16_1

USBE34USBE12

M.2_2(SOCKET3)

PCIE

SATA

IRST

3.0 X4 PCH-attachedV

COM

TB_HEADER

U32G1_EC1

USB_9

24.4cm(9.6in)

30.5cm(12in)

ATX_PWR

U32G1_56U32_3

ADD_GEN 2_1

Ethernet

Audio

CODEC

IRST

14 1715

5 214 12184

711 13 1610 124

DDR4內存插槽

本主板配備四組 DDR4（Double Data Rate，雙倍數據傳輸率）內存插槽。您可以任意選擇使用

2GB、4GB、8GB、16GB與32GBNon-ECC、Un-buffered內存條至本主板的DDR4DIMM插

槽上。

欲了解更多詳細介紹，請參考“系統內存”章節的介紹。

主板

華碩TUFGAMINGB560-PLUSWIFI鬼滅之刃限定版

配件

2xSATA6Gb/s數據線

1x華碩Wi-Fi移動天線

1xM.2橡膠包

1xM.2SSD螺絲包

1x鬼滅之刃DIY貼紙

應用程序光盤驅動程序與應用程序光盤

相關文件

用戶手冊

包裝內容物

內部接口

風扇接頭

將風扇電源接頭連接到風扇電源插槽，確定每一條黑線與這些插槽的接地端

（GND）相匹配。

•千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那

麼很容易因為主機內部溫度逐漸升高而導致死機，甚至更嚴重者會

燒毀主板上的電子元件。注意：這些插槽並不是單純的排針！不要

將跳線帽套在它們的針腳上。

•CPU_FAN插槽支持處理器風扇達1安培（12瓦）的風扇電源。

中央處理器插槽

本主板配備一組LGA1200處理器插槽，本插槽是專為第十一代英特爾

酷睿™處理器與第十代

英特爾

酷睿™、Pentium

Gold以及Celeron

處理器所設計。

欲了解更多詳細介紹，請參考“中央處理器（CPU）”章節的介紹。

擴展插槽

本主板配備兩個PCIex16與三個PCIe3.0x1插槽，可支持符合PCIExpress規格的功能擴展

卡。

•PCIEX16_1插槽支持PCIe4.0/3.0x16模式（Intel

第十一代處理器支持PCIe4.0x16

模式；Intel

第十代處理器支持PCIe3.0x16模式）。

•PCIEX16_2插槽僅支持PCIe3.0x4模式。

FAN PWM

FAN IN

FAN PWR

GND

FAN PWR

FAN IN

FAN PWM

FAN IN

FAN PWR

GND
