Side 1/172
MFG 7340 / 1582001
MFGO 7060 / 1582101
MFG 7360 / 1582201
V
1/1114
Bedienungsanleitung
Gasherde
Seiten 1 bis 28
Instruction manual
Gas stoves
from page 29 to 56
Mode
d’emploi
Cuisinières à gaz
de page 57 à page 84
Manuale di utilizzo
Cucinas a gas
pagine da 85 a 112
Manual de instrucciones
Cocinas a gas
de la página 113 a la 140
Instrukcja
obsługi
Kuchnie gazowe
strony od 141 do 168
D/A/CH
GB/UK
F/B/CH
PL
E
I/CH
- 1 -
DEUTSCH
Original-Bedienungsanleitung
Bedienungsanleitung vor Inbetriebnahme lesen
und griffbereit am Gerät aufbewahren!
1. Allgemeines ............................................................................................................... 2
1.1 Informationen zur Bedienungsanleitung ................................................................. 2
1.2 Symbolerklärung .................................................................................................... 2
1.3 Haftung und Gewährleistung .................................................................................. 3
1.4 Urheberschutz ........................................................................................................ 3
1.5 Konformitätserklärung ............................................................................................ 3
2. Sicherheit ................................................................................................................... 4
2.1 Sicherheitshinweise ................................................................................................ 4
2.2 Gefahrenquellen ..................................................................................................... 5
2.3 Bestimmungsgemäße Verwendung........................................................................ 6
3. Transport, Verpackung und Lagerung .................................................................... 7
3.1 Transportinspektion ................................................................................................ 7
3.2 Verpackung ............................................................................................................ 7
3.3 Lagerung ................................................................................................................ 7
4. Technische Daten...................................................................................................... 8
5. Installation und Bedienung .................................................................................... 16
5.1 Anweisungen für den Installateur ......................................................................... 16
5.1.1 Intallation ................................................................................................... 16
5.1.2 Elektroanschluss ....................................................................................... 17
5.1.3 Gasanschluss ............................................................................................ 18
5.2 Anweisungen für den Benutzer ............................................................................ 22
5.2.1 Erste Inbetriebnahme ................................................................................ 22
5.2.2 Bedienelemente......................................................................................... 22
5.2.3 Gaskochfeld .............................................................................................. 23
5.2.4 Elektrobackofen ......................................................................................... 24
6. Reinigung und Wartung .......................................................................................... 26
6.1 Sicherheitshinweise .............................................................................................. 26
6.2 Reinigung ............................................................................................................. 26
6.3 Wartung ................................................................................................................ 27
7. Entsorgung .............................................................................................................. 28
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197
Germany Fax: +49 (0) 5258 971-
120 (14ct/Min. aus dem deutschen Festnetz)
D/A/CH
- 2 -
1. Allgemeines
1.1 Informationen zur Bedienungsanleitung
Diese Bedienungsanleitung beschreibt die Installation, Bedienung und Wartung des
Gerätes und
dient als wichtige Informationsquelle und Nachschlagewerk.
Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen
schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.
Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen
Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.
Die Bedienungsanleitung ist Produktbestandteil und in unmittelbarer Nähe des Gerätes für
das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich
aufzubewahren.
1.2 Symbolerklärung
Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung
durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle,
Personen- und Sachschäden zu vermeiden.
GEFAHR!
Dieses Symbol macht auf unmittelbar drohende Gefahr aufmerksam,
die zu schweren Körperverletzungen oder zum Tod führt.
Zur Vermeidung der Gefahr die aufgeführten Anweisungen befolgen
WARNUNG!
Dieses Symbol kennzeichnet gefährliche Situationen, die zu schweren
Körperverletzungen oder zum Tod führen können.
Zur Vermeidung der Gefahr die aufgeführten Anweisungen befolgen
VORSICHT!
Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen,
die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen
und/oder Ausfall des Gerätes zur Folge haben können.
Zur Vermeidung der Gefahr die aufgeführten Anweisungen befolgen
HINWEIS!
Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente
und störungsfreie Bedienung des Gerätes zu beachten sind.
- 3 -
1.3 Haftung und Gewährleistung
Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung
der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes
sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.
Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen
erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen.
Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung.
Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme
zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen u. U. von
den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen.
VORSICHT!
Diese Bedienungsanleitung ist vor Beginn aller Arbeiten am und mit dem
Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen!
Der Hersteller übernimmt für Schäden und Störungen bei: keine Haftung
- Nichtbeachtung der Anweisungen zur Installation, Bedienung und Reinigung;
- nicht bestimmungsgemäßer Verwendung;
- technischen Änderungen durch den Benutzer;
- Verwendung nicht zugelassener Ersatzteile.
Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchs-
eigenschaften und der Weiterentwicklung behalten wir uns vor.
1.4 Urheberschutz
Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und
sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in jeglicher
Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des
Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet.
Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben
vorbehalten.
HINWEIS!
Die grafischen Darstellungen in dieser Anleitung können unter Umständen
leicht von der tatsächlichen Ausführung des Gerätes abweichen.
1.5 Konformitätserklärung
Das Gerät entspricht den aktuellen Normen und Richtlinien der EU.
Dies bescheinigen wir in der EG-Konformitätserklärung. Bei Bedarf
senden wir Ihnen gern die entsprechende Konformitätserklärung zu.
- 4 -
2. Sicherheit
Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können jedoch
von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht bestimmungs-
gemäß verwendet wird.
Die Kenntnis des Inhalts der Bedienungsanleitung ist eine der Voraussetzungen, um Sie
vor Gefahren zu schützen, sowie Fehler zu vermeiden und somit das Gerät sicher und
störungsfrei zu betreiben.
Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung durch und bewahren
diese sorgfältig auf. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die
Bedienungsanleitung mit ausgehändigt werden.
Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der
Bedienungsanleitung halten und die Sicherheitshinweise beachten.
2.1 Sicherheitshinweise
• Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung
dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden,
die durch den Hersteller nicht ausdrücklich genehmigt worden sind.
• Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand
betrieben werden.
• Achten Sie darauf, dass das Netzkabel nicht mit Wärmequellen bzw. scharfen Kanten
in Berührung kommt. Netzkabel nicht vom Tisch oder von der Theke herunter hängen
lassen. Achten Sie darauf, dass niemand auf das Netzkabel treten oder darüber
stolpern kann.
• Das Netzkabel nicht knicken, quetschen, verknoten, immer vollständig abwickeln.
• Stellen Sie niemals das Gerät oder andere Gegenstände auf das Netzkabel.
• Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter
Verwendung von Original-Ersatz- und Zubehörteilen ausgeführt werden. Versuchen
Sie niemals, selber an dem Gerät Reparaturen durchzuführen!
• Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen
wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am
Gerät verursachen und zu Personenschäden führen, zudem erlischt die
Gewährleistung. Nur Original-Ersatzteile verwenden!
• Vor der Reinigung oder Wartungsarbeiten, sowie bei längeren Nutzungspausen das
Gerät ausschalten, von der Stromversorgung trennen und den Gashahn zudrehen.
- 5 -
2.2 Gefahrenquellen
GEFAHR! Lebensgefahr durch elektrischen Strom!
Um eine Gefährdung durch elektrischen Strom zu vermeiden beachten Sie folgende
Sicherheitshinweise:
Benutzen Sie das Gerät nicht, wenn es nicht korrekt funktioniert, beschädigt
oder zu Boden gefallen ist.
Überprüfen Sie das Netzkabel regelmäßig auf Beschädigungen. Benutzen Sie
das Gerät nicht, wenn es Schäden aufweist. Beschädigte Netzkabel müssen
durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht
werden, um Gefährdungen zu vermeiden.
Öffnen Sie niemals das Gehäuse des Gerätes. Bei Berührung von Spannung
führenden Anschlüssen und Leitungen besteht Stromschlaggefahr.
Tauchen Sie das Netzkabel niemals in Wasser oder andere Flüssigkeiten.
Bedienen Sie das Gerät niemals mit nassen oder feuchten Händen.
Trennen Sie das Gerät von der Stromversorgung
- wenn Sie das Gerät nicht benutzen,
- wenn während des Betriebes eine Störung auftritt,
- bevor Sie das Gerät reinigen.
Verwenden Sie zur Reinigung des Gerätes keinen Wasserstrahl sowie
Hochdruckreiniger. Wasser kann in das Gerät eindringen, elektrische Bauteile
beschädigen und zu Stromschlägen führen.
WARNUNG! Verbrennungsgefahr!
Um Verbrennungen zu vermeiden beachten Sie folgende Sicherheitshinweise:
Berühren Sie niemals die heißen Oberflächen des Elektrobackofens und
der Gasbrenner. Verwenden Sie Topflappen oder Schutzhandschuhe.
Während des Betriebes dürfen sich Kinder dem Gerät nicht annähern oder
in seiner Nähe spielen.
GEFAHR! Erstickungsgefahr!
Zur Vermeidung der Gefahr beachten Sie folgende Sicherheitshinweise:
Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile
außerhalb der Reichweite von Kindern.
- 6 -
WARNUNG! Brandgefahr!
Um Brandgefahr zu vermeiden beachten Sie folgende Sicherheitshinweise:
Das Gerät nicht unbeaufsichtigt lassen, wenn Fette und Öle am Kochen sind,
sie könnten einen Brand auslösen.
Stellen Sie keine leichtenzündlichen Gegenstände in der Nähe des Gerätes auf.
HINWEIS!
Eine Flamme oder ein Brand darf NIEMALS mit Wasser gelöscht werden,
den Elektrobackofen abschalten, den Gas-Absperrhahn zudrehen und die
Flamme mit einem Deckel oder einer feuerfesten Decke ersticken.
2.3 Bestimmungsgemäße Verwendung
VORSICHT!
Das Gerät ist für den gewerblichen Gebrauch konzipiert und gebaut und
darf nur von qualifiziertem Personal in Küchenbetrieben bedient werden!
Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung
entsprechend der Angaben in der Bedienungsanleitung gewährleistet.
Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich
von qualifiziertem Kundendienst vorzunehmen.
Der ist für die Gasherd ausschließlich Zubereitung von geeigneten Speisen
bestimmt.
Das Gerät zum Heizen von Räumen verwenden. nicht
VORSICHT!
Jede von der bestimmungsgemäßen Verwendung abweichende und/oder
andersartige Verwendung des Gerätes ist untersagt und gilt als nicht
bestimmungsgemäß.
Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten
wegen eingetretener Schäden aus nicht bestimmungsgemäßer Verwendung
des Gerätes sind ausgeschlossen.
Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein
der Betreiber.
- 8 -
4. Technische Daten
MFG 7340 / 1582001
B A
A 3,5 kW
A B
B 6,0 kW
①
Gusseisenroste
⑥
Backofentürgriff
②
Gasbrenner (4)
⑦
Stellfüße, höhenverstellbar
③
Bedienelemente
⑧
Auflagerost
④
Auflageschienen
⑨
Gehäuse
⑤
Backofentür
⑩
Wrasenabzug
③
⑤
④
⑥
⑧
⑦
⑨
①
②
⑩
- 9 -
Bezeichnung 4 Flammen Gasherd MFG 7340
mit Elektrobackofen 2/1 GN
Art.-Nr.:
1582001
Ausführung:
Gasherd
aus Edelstahl
schwere Gusseisenroste
Edelstahlfüße höhenverstellbar
Edelstahlgriff
Gasbrenner mit Zündsicherung
manuelle Zündung
4 Gasbrenner: 2 x 3,5 kW / 2 x 6,0 kW
Eingestellt auf Erdgas H, Propandüsen beigelegt
Elektrobackofen
geeignet für 2/1 GN
3 Einschübe
Oberhitze, Unterhitze, Ober-/Unterhitze
Wrasenabzug
Temperatureinstellbereich
Backofen: 60 °C – 250 °C
Anschlusswert Gas: 19,0 kW
Anschlusswert Elektro: 6,0 kW / 400 V 50/60 Hz 2 NAC
Abmessungen Gerät: B 800 x T 700 x H 910-955 mm
Abmessungen Backofen: B 650 x T 580 x H 260 mm
Gewicht: 102,4 kg
Zubehör: 1 Auflagerost, B 645 x T 525 mm
Technische Änderungen vorbehalten!
- 10 -

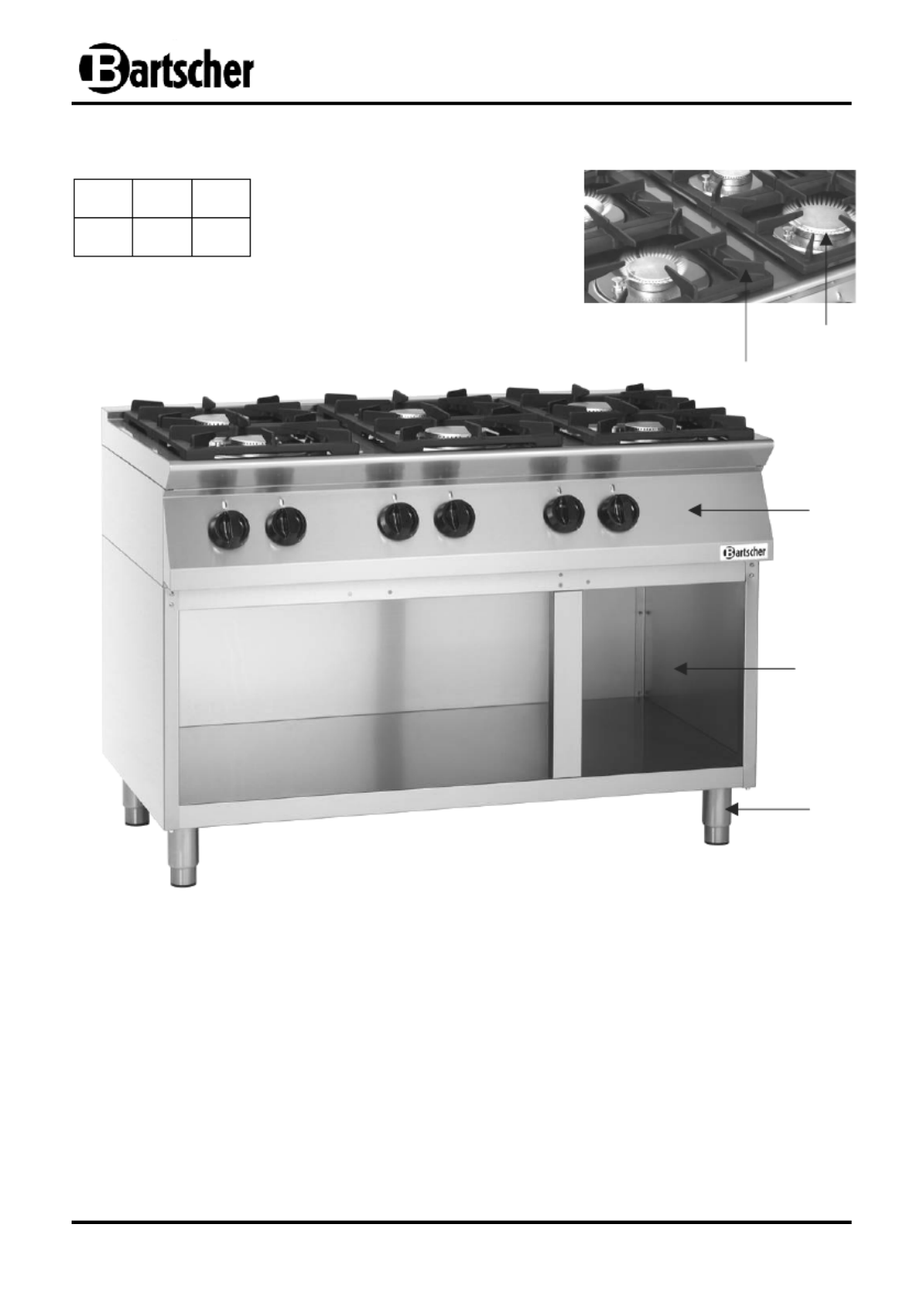

MFGO 7060 / 1582101
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Gusseisenroste
②
Gasbrenner (6)
③
Bedienelemente
④
Offener Unterbau
⑤
Stellfüße, höhenverstellbar
③
④
⑤
①
②
- 11 -
Bezeichnung 6 Flammen Gasherd MFGO 7060
mit offenem Unterbau
Art.-Nr.:
1582101
Ausführung:
Gasherd
aus Edelstahl
schwere Gusseisenroste
Edelstahlfüße höhenverstellbar
Gasbrenner mit Zündsicherung
manuelle Zündung
6 Gasbrenner: 2 x 3,5 kW / 2 x 6,0 kW
Eingestellt auf Erdgas H, Propandüsen beigelegt
Anschlusswert Gas: 28,5 kW
Abmessungen Gerät: B 1200 x T 700 x H 910-955 mm
Gewicht: 79,2 kg
Technische Änderungen vorbehalten!
- 12 -
MFG 7360 / 1582201
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Gusseisenroste
⑥
Stellfüße, höhenverstellbar
②
Gasbrenner (6)
⑦
Backofentürgriff
③
Bedienelemente
⑧
Backofentür
④
Offener Unterbau
⑨
Auflagerost
⑤
Auflageschienen
⑩
Gehäuse
Wrasenabzug
⑦
⑤
③
⑩
⑧
⑨
④
②
①
⑥
- 13 -
Bezeichnung
6 Flammen Gasherd MFG 7360
mit Elektrobackofen 2/1 GN
und offenem Unterbau
Art.-Nr.:
1582201
Ausführung:
Gasherd
aus Edelstahl
schwere Gusseisenroste
Edelstahlfüße höhenverstellbar
Edelstahlgriff
Gasbrenner mit Zündsicherung
manuelle Zündung
6 Gasbrenner: 3 x 3,5 kW / 3 x 6,0 kW
Eingestellt auf Erdgas H, Propandüsen beigelegt
Elektrobackofen
geeignet für 2/1 GN
3 Einschübe
Oberhitze, Unterhitze, Ober-/Unterhitze
Wrasenabzug
Temperaturbereich
Backofen: 100 °C – 300 °C
Anschlusswert Gas: 28,5 kW
Anschlusswert Elektro: 6,0 kW / 400 V 50/60 Hz 2 NAC
Abmessungen Gerät: B 1200 x T 700 x H 910-955 mm
Abmessungen Backofen: B 650 x T 580 x H 260 mm
Abmessungen offener
Unterbau: B 352 x T 535 x H 380 mm
Gewicht: 129,4 kg
Zubehör: 1 Auflagerost, B 650 x T 530 mm
Technische Änderungen vorbehalten!
- 14 -
Tabelle 1
Verwendung der Gaskategorien in verschiedenen Ländern
Bestimmungsland
Kategorien
Gastyp
Gasdruck (mbar)
AT Österreich II
2H3B/P
G20 - G30/G31 20 - 50/50
BE Belgien II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
BG Bulgarien II
2H3B/P
G20 - G30/G31 20 - 30/30
CH Schweiz
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 50/50
20 - 28-30/37
CY Zypern
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
CZ
Tschechische
Republik II
2H3+
G20 - G30/G31 20 - 28-30/37
DE Deutschland
II
2H3B/P
II
2ELL3B/P
G20 - G30/G31
G25
20 - 50/50
20
DK Dänemark II
2H3B/P
G20 - G30/G31 20 - 30/30
EE Estland II
2H3B/P
G20 - G30/G31 20 - 30/30
ES Spanien II
2H3+
G20 - G30/G31 20 - 28-30/37
FI Finnland II
2H3B/P
G20 - G30/G31 20 - 30/30
FR Frankreich II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
GB Großbritannien II
2H3+
G20 - G30/G31 20 - 28-30/37
GR Griechenland
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
HR Kroatien II
2H3B/P
G20 - G30/G31 20 - 30/30
HU Ungarn II
2HS3B/P
G20 - G30/G31
G25.1
25 - 30/30
25
IE Irland II
2H3+
G20 - G30/G31 20 - 28-30/37
IS Island I
3B/P
G30/G31 30/30
IT Italien II
2H3+
G20 - G30/G31 20 - 28-30/37
LT Litauen
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
LU Luxemburg I
2E
G20 20
LV Lettland II
2H3B/P
G20 - G30/G31 20 - 30/30
MT Malta I
3B/P
G30/G31 30/30
- 15 -
Bestimmungsland
Kategorien
Gastyp
Gasdruck (mbar)
NL Niederlande II
2L3B/P
G25 - G30/G31 25 - 30/30
NO Norwegen II
2H3B/P
G20 - G30/G31 20 - 30/30
PL Polen II
2WLwLs3B/P
G20/G27
G2.350
G30/G31
20/20
13
37/37
PT Portugal II
2H3+
G20 - G30/G31 20 - 28-30/37
RO Rumänien II
2H3B/P
G20 - G30/G31 20 - 30/30
SE Schweden II
2H3B/P
G20 - G30/G31 20 - 30/30
SI Slowenien II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
SK Slowakei
II
2H3B/P
II
2H3+
II
2H3B/P
G20 - G30/G31
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
20 - 50/50
TR Türkei II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
Bei Abweichungen von den angegebenen Werten ist für eine ordnungsgemäße
Funktion des Gerätes und die korrekte Inbetriebnahme nicht garantiert.
Tabelle 2
Brenner- und Düseneigenschaften
(DE, AT, CH - KAT. II
2ELL3B/P,
II
2H3B/P
)
Gastyp Gasdruck
(mbar)
Düse
min/max
Primärluft
-
Einstellung
(mm)
Düse
Zündflamm-
brenner
By
-
pass
Düse
Brenner 3,5 kW
G20 20 140 6 35 einstellbar
G25 20 155 6 35 einstellbar
G30/G31 50/50 80 8 20 45
Brenner 6,0 kW
G20 20 185 4 35 einstellbar
G25 20 205 4 35 einstellbar
G30/G31 50/50 105 15 20 55
- 16 -
5. Installation und Bedienung
5.1 Anweisungen für den Installateur
VORSICHT!
Alle Installations-, Anschluss- und Wartungsarbeiten des Gerätes, der
Belüftungsvorrichtungen sowie der Rauchgasabführungen dürfen nur
von qualifiziertem Fachpersonal und unter Beachtung den geltenden
internationalen, nationalen und lokalen Vorschriften des Installations-
landes vorgenommen werden.
• Lesen Sie aufmerksam die folgenden Anweisungen, bevor Sie mit den Installations-
arbeiten und der Inbetriebnahme des Gerätes beginnen.
• Sobald Sie das Gerät erhalten haben, stellen Sie sicher, dass es keine Transport-
schäden aufweist und die Verpackung nicht beschädigt wurde. Im Falle von Schäden
oder fehlenden Teilen müssen Sie unverzüglich den Spediteur oder Händler/
Hersteller benachrichtigen und (auf dem Typenschild die Art-Nr. und die Serien-Nr.
an der linken Außenseite der Geräte oder im inneren Art-Nr.:1582001 und 1582201
des offenen Unterbaus bei abzulesen) angeben und eine Art-Nr.: 1582101
fotografische Dokumentation beifügen.
• Vergewissern Sie sich, dass bei Erreichen des Installationsortes keine Platzprobleme
für die Durchfahrt durch Türen, Flure oder andere Passagen bestehen.
• : Während des Transportes kann es zum Kippen des Gerätes kommen, ACHTUNG
wodurch Beschädigungen und Beeinträchtigungen an Gegenständen und Personen
auftreten können. Verwenden Sie unter Beachtung vom Gewicht des Gerätes
geeignete Mittel. Ziehen und kippen Sie das Gerät aus keinem Grund, sondern
heben Sie es senkrecht vom Boden an und bewegen es horizontal.
5.1.1 Intallation
VORSICHT!
Dieses Gerät darf gemäß den gesetzlichen Vorschriften nur in ständig
belüfteten Räumen installiert und betrieben werden, um eine unzulässige
Konzentration gesundheitsschädlicher Verbrennungsprodukte im
Installationsraum zu verhindern.
• Der Installationsraum des Gerätes so viel Luft enthalten, wie für die ordnungs-muss
gemäße Gasverbrennung erforderlich ist. Für eine korrekte Verbrennung darf der
erforderliche Luftzustrom nicht unter 2 m
3
/h pro kW der Gerätenennleistung
betragen (siehe Typenschild auf dem Gerät). Außerdem sind die Unfallverhütungs-
vorschriften zu befolgen.
• Die Luft muss direkt aus dem Freien durch permanente Lüftungsschlitze oder
Lüftungskanäle, die in Bereiche mit sauberer Luft führen, einströmen.
- 17 -
• Die Geräte sind in Räumen zu installieren, die für das Ableiten der Rauchgase
geeignet sind. Die Installation hat unter Berücksichtigung der diesbezüglichen
Normen zu erfolgen.
• Die Geräte gehören folgender Kategorie an:
Gasbetriebene Geräte des Typ A und sind nicht für den
Anschluss an eine Rauchgasabführung vorgesehen.
• Diese Geräte müssen die sich bildenden Rauchgase in eigens dazu vorgesehene
Abzugshauben oder ähnliche Vorrichtungen, die an einen einwandfrei arbeitenden
Kamin anzuschließen sind, oder direkt ins Freie ableiten.
• Bei einem Nichtvorhandensein solcher Vorrichtungen ist die Anwendung eines
Entlüfters zulässig, durch den die Rauchgase direkt ins Freie abgeleitet werden
und dessen Leistung nicht unter den vorgeschriebenen Werten liegen darf.
• Prüfen Sie vor dem Aufstellen des Gerätes die Abmessungen und die genaue
Position der Strom- und Gasanschlüsse.
• Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des
Gerätes bei maximaler Belastung mit Gargut aushält.
• Stellen Sie das Gerät auf einen brennbaren oder wärmeempfindlichen niemals
Untergrund.
• Das Gerät nicht in der Nähe von offenen Feuerstellen, Elektroöfen, Heizöfen oder
anderen Hitzequellen aufstellen.
• Stellen Sie das Gerät direkt an Wände, Mauern, Möbel oder sonstige niemals
Gegenstände, welche aus entflammbaren Materialien bestehen. Halten Sie einen
Mindestabstand von zwischen den Seitenwänden und Rückwand und 200 mm
diesen Gegenständen oder Wänden ein. Zwischen der Geräteoberfläche und den
darüber befindlichen horizontalen Flächen halten Sie einen Mindestabstand von
600 mm ein.
• Sollte die Einhaltung dieser Mindestabstände nicht möglich sein, verkleiden Sie die
Wände mit nicht brennbarem wärmeisolierendem Material (z. B. Folien aus hitze-
beständigem Material, die einer Temperatur von mindestens 65 °C standhalten).
Befolgen Sie die geltenden Brandschutzvorschriften.
• Die Nivellierung und die Höhenverstellung mittels der Stellfüße vornehmen. Starke
Höhenunterschiede oder Neigungen können die Funktion des Gerätes beeinträchtigen.
5.1.2 Elektroanschluss
GEFAHR! Gefahr durch elektrischen Strom!
Gerät kann bei unsachgemäßer Installation Verletzungen verursachen!
Vor Installation Daten des örtlichen Stromnetzes mit technischen
Angaben des Gerätes vergleichen (siehe Typenschild).
Gerät nur bei Übereinstimmung anschließen!
- 18 -
• Bevor das Gerät an das Stromversorgungsnetz angeschlossen wird, vergewissern
Sie sich, dass die auf den Typenschild angegebenen Spannungs- und Frequenz-
werte mit denen des vorhandenen Stromversorgungsnetzes übereinstimmen.
Eine Spannungsabweichung von höchstens ± 10% ist erlaubt.
• Der Anschluss an das Stromversorgungsnetz muss unter Berücksichtigung der
geltenden internationalen, nationalen und örtlichen Vorschriften erfolgen.
• Das Gerät ist mit einer Anschlussleitung H07RN-F 5G2,5 CE14 ohne Netzstecker
ausgestattet.
• Das Gerät muss in das Potentialausgleichsystem (Erdung) mit einbezogen werden.
Die Anschlussklemme befindet sich unterhalb der linken Geräteseite, unter dem
Hinweisschild .
5.1.3 Gasanschluss
WARNUNG!
Die Geräteinstallation sowie eine eventuelle Umstellung oder Anpassung auf
eine andere Gasart, darf nur gemäß den einschlägigen gesetzlichen
Vorschriften und durch qualifiziertes Fachpersonal, durchgeführt werden.
Das Gerät mindestens einmal jährlich von Fachpersonal kontrollieren
lassen. Im Brandfall sofort den Gas-Absperrhahn schließen und einen
geeigneten Feuerlöscher verwenden!
• Das Gerät ist für den Betrieb mit der auf dem Typenschild angegebenen Gasart
abgenommen und vorgerüstet. Vor der Installation überprüfen, ob die örtliche
Gasversorgung (Gasart und -druck) mit der Voreinstellung übereinstimmt.
• Die Gasanschlussvorrichtung befindet sich auf der linken Seite des Gerätes und
ist mit einem Hinweisschild gekennzeichnet. „GAS (GAZ)“
• Der Anschluss an die Gasversorgung darf nur von einem qualifizierten Gasintallateur
unter Einhaltung der örtlich geltenden Bestimmungen durchgeführt werden.
• An öffentlich zugänglicher Installationsorten müssen die Unfallverhütungsvorschriften
sowie die Sicherheitsnormen zur Brand- und Panikvermeidung eingehalten werden.
• Ein typgeprüfter Gas-Absperrhahn muss an einer leicht zugänglichen Stelle zwischen
Gasversorgung und Gerät installiert werden, damit bei Bedarf die Gaszufuhr jederzeit
unterbrochen werden kann.
• Stellen Sie sicher, dass die Gasanschlussleitung mit den heißen Backofenteilen in
Berührung kommen kann.
- 19 -
VORSICHT!
Nach der Installation prüfen, ob die Anschlussstücke gut befestigt sind.
Für die Dichtheitsprüfung an Gasleitungen niemals eine Flamme, sondern
stets eine Seifenlösung oder ein spezifisches, schaumentwickelndes Produkt
zur Feststellung von Undichtigkeiten verwenden.
Betrieb mit einer Gasart , die mit der zur Verfügung stehenden Gasart
übereinstimmt
Überprüfen Sie, ob die auf dem Typenschild angegebene Gasart mit der zur Verfügung
stehenden Gasart übereinstimmt. Danach die Übereinstimmung mit den folgenden
Angaben überprüfen:
a) Überprüfung des Fließdruckes (Abb. 1)
Der Fließdruck kann mittels eines Manometers mit U-Rohr
oder eines elektronischen Manometers mit einer
Minimalaufteilung von 01 mbar gemessen werden.
- Die Schraube “A” aus dem Druckmeßstutzen “B”
ausschrauben.
- Das Manometer positionieren.
- Das Gerät in Betrieb nehmen und überprüfen, ob der
Druck mit den vorgegebenen Werten übereinstimmt.
Abb. 1
VORSICHT!
Das Gerät funktioniert nur dann ordnungsgemäß‚ wenn der Druck in der
Gasleitung innerhalb der Werte liegt‚ die für verschiedene Gaskategorien in
der Tabelle 1 „Verwendung der Gaskategorien in verschiedenen Ländern“
auf Seiten 14, 15 angegeben sind.
b) Überprüfung des Hauptbrenners
Das Gerät in Betrieb nehmen, die einzelnen Gasbrenner zünden und überprüfen,
ob die Flamme, die Zündung und die Einstellung der Kleinstflamme einwandfrei
funktionieren. Wenn dies nicht der Fall ist, sind die Düsen und die Einstellung der
Primärluft zu überprüfen.
- 20 -
Umstellung auf eine andere Gasart / Einstellungen
• Das Gerät ist für den Betrieb mit der auf dem Typenschild angegebenen Gasart
(Erdgas) abgenommen und vorgerüstet.
• Bei Bedarf kann das Gerät auf eine andere Gasart umgestellt werden, dazu sind
spezielle Düsen und Einstellungen erforderlich. Im Lieferumfang sind Düsen für
eine Umstellung auf Flüssiggas enthalten.
• Die Umstellung auf andere Gastypen als das Gas, auf das der Brennerbetrieb
ausgelegt ist, darf nur von einem qualifizierten Gasinstallateur durchgeführt werden.
a) Austausch der Hauptbrennerdüse
• Nehmen Sie alle Drehregler ab und entfernen Sie die Bedienblende vom Gerät,
damit Sie Zugang zu den Düsenträgern haben;
• lösen Sie die Befestigungsschraube des Düsenträgers;
• ersetzen Sie die vorhandene Düse durch eine Düse, die für die entsprechende
Gasart geeignet ist (entnehmen Sie die Angaben zu den Düsen der Tabelle 2
„Brenner- und Düseneigenschaften“, Seite 15). Die Düse festschrauben;
• führen Sie den Umbau aller Gasbrenner laut oben aufgeführten Anweisungen
nacheinander durch.
b) Austausch der Zündbrennerdüse
Der Zugang zum Zündflammenbrenner ist erst nach Entfernen des Bedienfeldes
möglich. Die Verschlussmutter vom Zündflammenbrenner entfernen,
Zündflammendüsen entsprechend der Gasart einsetzen bzw. einstellen.
c) Einstellung der Primärluft (Abb. 2)
Wurde die Primärluft richtig eingestellt, brennt die Flamme
stabil; d.h. es dürfen keine Unterbrechungen der Flammen
bei kaltem Brenner oder Flammenrückschläge bei warmem
Brenner auftreten.
Der vorgesehene Abstand für die Einstellung der Primärluft
(“X” ) ist in der sowie in der angegeben. Abb. 2 Tabelle 2
Nach Austausch der Düsen die Primärlufteinstellung aller
Gasbrenner überprüfen.
Abb. 2
d) Einstellung des Zündflammenbrenners
Den Zündflammenbrenner einstellen und überprüfen, ob die Flamme das Thermo-
element umhüllt und diese einwandfrei brennt. Ist dies nicht der Fall, ist zu überprüfen,
ob es sich bei den montierten Düsen um die richtigen handelt ( ). Tabelle 2, Seite 15
- 21 -
e) Einstellungen der Kleinstflamme (Abb. 3)
• Nach Umstellung auf eine andere Gasart muss die Kleineinstellung der Flammen für
die einzelnen Gasbrenner korrigiert werden.
• Die Korrektur folgendermaßen vornehmen:
• den Gasbrenner zünden;
• den Drehregler gegen den Uhrzeigersinn auf die Kleinstellstufe (Symbol mit der
kleinen Flamme) drehen;
• den Drehregler-Knopf aus der Ventilspindel herausziehen.
• Bei einer Umstellung die von Flüssiggas auf Erdgas
Kleinstellschraube ( ) mit einem kleinen F Abb. 3
Schlitzschraubenzieher gegen den Uhrzeigersinn drehen,
bis die gewünschte Flammenstärke eingestellt ist.
• Bei einer Umstellung von Erdgas auf Flüssiggas
die Kleinstellschraube ( ) mit einem kleinen F Abb. 3
Schlitzschraubenzieher im Uhrzeigersinn drehen,
bis die gewünschte Flammenstärke eingestellt ist.
Fig. 3
• Setzen Sie den Drehregler-Knopf wieder auf und drehen Sie ihn schnell aus der
maximalen auf die minimale Position und überprüfen Sie die Flamme und stellen Sie
sicher, dass die Regelung ausreichend ist, um die Erwärmung des Thermoelements
aufrecht zu erhalten. Falls nicht, die Kleineinstellung der Flamme korrigieren.
• Nach dem Ersetzen von Düsen oder nach Einstellungen muss immer sichergestellt
werden, dass die Flamme eine bläuliche Farbe hat; stabil und geräuschlos brennt;
sich nicht vom Gasbrenner abhebt, beim Umschalten von Groß- auf Kleineinstellung
kein Flammenrückschlag erfolgt.
VORSICHT!
• Nach der Umstellung auf eine andere Gasart muss mit entsprechendem Spray
oder Seifenwasser nach Leckagen gesucht werden (auf keinen Fall offene
Flammen verwenden!).
• Nach sämtlichen Ersetzungs- oder Einstellarbeiten am Gerät müssen alle
betroffenen Teile wieder korrekt montiert werden, damit das Gerät erneut
betriebsbereit ist.
• Anschließend den alten Aufkleber der Einstellwerte durch den neuen, im
Lieferumfang enthaltenen Aufkleber für die neue Gasart ersetzen.
- 22 -
5.2 Anweisungen für den Benutzer
VORSICHT!
Lesen Sie die folgende Bedienungsanleitung sorgfältig, da sie Hinweise
zur Sicherheit und zum Gebrauch des Gerätes beinhaltet. Bewahren Sie
die Bedienungsanleitung für einen späteren Gebrauch sorgfältig auf.
Eine falsche Installation, Bedienung, Wartung und Reinigung sowie
etwaige Veränderungen und Modifizierungen können zu Fehlfunktionen,
Beschädigungen und Verletzungen führen.
5.2.1 Erste Inbetriebnahme
• Stellen Sie sicher, dass sich keine Gegenstände (Zubehör, Verpackungsfolien,
Bedienungsanleitungen) im Inneren des Elektrobackofens und auf der Kochfläche
des Gerätes befinden.
• Ziehen Sie vor der Inbetriebnahme vorsichtig die Schutzfolie vom Gerät ab und
entfernen Sie alle Kleberrückstände mit lauwarmem Seifenwasser oder einem
geeigneten Lösungsmittel.
• Kontrollieren Sie vor der Inbetriebnahme die korrekte Installation, Stabilität,
Nivellierung des Gerätes, sowie die Ausführung der Anschlüsse an die Strom-
und Gasversorgung.
• Die Lüftungsöffnungen dürfen nicht verdeckt oder blockiert sein.
• Die Teile des Gerätes, die möglicherweise bei der Installation und Anschlüssen
abgebaut wurden, müssen erneut am Gerät angebracht werden.
• Reinigen Sie das Gerät sorgfältig vor dem Gebrauch laut Anweisungen
im Abschnitt . 6.2 „Reinigung“
5.2.2 Bedienelemente
1.
Temperaturdrehregler Backofen
2.
Funktionsdrehregler Backofen
3.
Netzkontrolllampe (grün)
4.
Betriebskontrolllampe (orange)
5.
Drehregler Gasbrenner (4 bzw. 6)
4.
3
.
5.
2. 1.
- 23 -
5.2.3 Gaskochfeld
Zündung der Gasbrenner
• Stellen Sie sicher, dass alle Drehregler auf
der Position sind. AUS
• Öffnen Sie den vorgeschalteten Gas-Absperrhahn.
• Um einen Gasbrenner zu zünden, den entsprechenden
Drehregler drücken und gegen den Uhrzeigersinn auf die
Position mit dem Symbol der Zündflamme
drehen.
• Halten Sie den Drehregler für ca. 3-4 Sekunden
gedrückt und zünden Sie die Flamme mit einem
Feuerstab.
• Den Drehregler noch einige Sekunden gedrückt halten, bis die Flamme dauerhaft
brennt.
• Regeln Sie die Flammenstärke nach Bedarf, indem Sie den Drehregler auf die
Großeinstellung oder Kleineinstellung drehen, wobei der Drehregler stets in
den Bereich zwischen diesen beiden Einstellungen und niemals zwischen
Großeinstellung und Position positioniert werden soll. AUS
• Im Falle eines versehentlichen Flammenausfalls (z. B.: Zugluft, Verschütten von
Flüssigkeiten, etc.) greift das Sicherheitsventil ein und sperrt die Gaszufuhr.
• Zum Löschen der Gasbrenner den Drehregler auf die drehen. AUS Position
• Am Ende eines Arbeitstages den vorgeschalteten Gas-Absperrhahn schließen.
Hinweise und Tipps
• Vermeiden Sie aufsteigende Flammen rund um den Kochtopf (Pfanne).
• Sobald das Gargut in dem Kochtopf zu sieden beginnt, reduzieren Sie die
Flammenstärke auf ein niedrigeres Niveau, damit die Flamme durch das
überkochende Gargut nicht erlischt.
• Lassen Sie das Gerät bei Verwendung von Fetten und Ölen während des
Garens nicht unbeaufsichtigt, denn bei Überhitzung können sie Feuer fangen.
Es besteht Brandgefahr!
• Benutzen Sie nur Kochgeschirr mit einem ebenen Boden.
• Stellen Sie das Kochgeschirr so auf die Roste, dass die Flamme mittig ist.
- 24 -
VORSICHT!
Bei längerem Nichtgebrauch oder Betriebsstörungen des Gerätes muss der
außerhalb des Gerätes gelegene Hauptgashahn geschlossen werden.
Außerdem empfehlen wir eine regelmäßige (mindestens einmal im Jahr)
Kontrolle durch qualifiziertes Fachpersonal.
5.2.4 Elektrobackofen
• Vor Einschaltung des Backofens sicherstellen, dass sich im Backofen nur das für
den Gar-/Backvorgang erforderliche Zubehör befindet (normalerweise genügt der
Auflagerost, auf den nach dem Vorheizen der Behälter mit dem Gargut gestellt wird).
• Vor der ersten Inbetriebnahme den Backofen bei maximalen Temperatureinstellung
für mindestens 45 Minuten ohne Speisen aufheizen. Durch die Verdampfung der
versiegelnden und schützenden Substanzen des Backofens kann unangenehmer
Geruch entstehen, welcher bei weiteren Benutzung nicht mehr auftritt. Nach dem
Aufheizen bei offener Backofentür den Raum lüften.
• Den Backofen vor Einschub der Speisen immer auf die gewünschte Temperatur
vorheizen.
• Zum Erzielen optimaler Gar-/Backergebnisse muss für jede Speise die geeignete
Temperatur Funktion und gewählt werden.
Temperatureinstellung
• Stellen Sie für die gewünschte Speise die erforderliche
Temperatur mit Hilfe des Temperaturdrehreglers im
Bereich 50 °C – 300 °C ein.
• Die rote Betriebskontrolllampe leuchtet, solange
das Gerät aufgeheizt wird, und erlischt, wenn die
eingestellte Temperatur erreicht ist.
• Sie können die Speise dann in den Backofen stellen.
• Sinkt die Temperatur im Backofen, leuchtet die Betriebs-
Kontrolllampe wieder auf und das Gerät wird dann
erneut auf die eingestellte Temperatur aufgeheizt.
- 25 -
Funktionen
• Wählen Sie je nach Art der Speisenzubereitung eine der Funktionen des Backofens,
indem Sie den Funktionsdrehregler im Uhrzeigersinn auf die entsprechende Position
drehen.
Folgende Auswahl der Funktionen ist möglich:
AUS Position
Unterhitze
Oberhitze
Ober- und Unterhitze
VORSICHT!
Sollten Sie den Backofen nicht mehr benutzen, drehen Sie den Temperatur-
und Funktionsdrehregler auf die AUS Position.
Einschübe
• Im Backofen sind vorhanden: 3 Einschubebenen
1 untere, 1 mittlere, 1 obere.
• Die mittlere Einschubebene ist für die meisten
Garvorgänge geeignet, da in diesem Bereich
die perfekte Stabilisierung des am Temperatur-
drehregler eingestellten Wertes erfolgt.
Hinweise und Tipps
• Die jeweiligen Stückgrößen der Speisen und der Gebrauch von Behältern aus
verschiedenem Material und unterschiedlicher Stärke (Terrakotta, Glas, Aluminium,
Stahl) können zu Abweichungen von den Rezeptangaben bezüglich der Garzeiten
führen.
• Bei empfindlichen Gerichten und mit Backtreibmitteln zubereiteten Speisen das
Öffnen der Backofentür möglichst vermeiden, um die Innentemperatur nicht zu
verändern.
• Für eine Energieersparnis bei Langzeit-Garvorgängen den Backofen einige Minuten
früher als im Rezept angegeben ausschalten und die Backofentür geschlossen
halten, um die Restwärme auszunutzen.
- 26 -
6. Reinigung und Wartung
6.1 Sicherheitshinweise
o Vor der Reinigung sowie vor der Durchführung von Reparaturen das Gerät von der
Stromversorgung trennen, den Hauptgashahn zudrehen und das Gerät abkühlen
lassen.
o Keine ätzenden Reinigungsmittel verwenden und darauf achten, dass kein Wasser
in das Gerät eindringt.
o Um sich vor Stromschlägen zu schützen, Gerät, Kabel und Stecker in niemals
Wasser oder andere Flüssigkeiten eintauchen.
VORSICHT!
Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl
geeignet. Verwenden Sie daher keinen Druckwasserstrahl, um dieses
Gerät zu reinigen!
6.2 Reinigung
o Zur Gewährleistung einer einwandfreien Funktionsweise, Hygiene und Leistung
reinigen Sie das Gerät täglich am Ende des Arbeitstages.
o Vor der Reinigung die Stromzufuhr zum Gerät unterbrechen, den Gashahn
zudrehen und das Gerät abkühlen lassen.
Gaskochfeld
o Nehmen Sie die Roste und die Abdeckungen der Gasbrenner ab.
o Reinigen Sie das Kochfeld mit einem in warmem Wasser getränkten weichen Tuch
oder Schwamm. Verwenden Sie bei Bedarf ein neutrales Reinigungsmittel.Trocknen
Sie das Kochfeld ab.
o Reinigen Sie die Gusseisenroste und die Gasbrennerabdeckungen mit einem
neutralen Reinigungsmittel und einem weichen Tuch oder Schwamm.Spülen Sie
gründlich mit klarem Wasser nach und trocknen alles anschließend ab.
o Nach der Reinigung die Gasbrennerabdeckungen und die Roste wieder
ordnungsgemäß auflegen.
- 27 -
Elektrobackofen
o Reinigen Sie die Auflageschienen und den Backofen-Garraum gründlich mit warmem
Wasser, weichem Tuch oder Schwamm und einem für Edelstahl geeigneten
Reinigungsmittel. Wischen Sie sorgfältig mit klarem Wasser nach und achten Sie
darauf, dass keine Reinigungsmittelrückstände verbleiben. Trocknen Sie den
Garraum und Auflageschienen anschließend ab.
o Verwenden Sie keine Scheuerlappen oder andere Produkte, welche die
Oberflächen des Backofens beschädigen könnten.
Gehäuse des Gerätes
o Reinigen Sie das Gehäuse und die Backofentür täglich mit lauwarmem
Seifenwasser. Danach diese gut abwischen und sorgfältig trocken reiben.
o Ausschließlich spezielle für die Reinigung der Edelstahlober-Edelstahlreiniger
flächen (Gehäuse, Kochfeld und Backofentür) verwenden, die Anwendung von
ungeeigneten Reinigungsmitteln kann eine Korrosion des Gerätes verursachen.
Beachten Sie die Hinweise der Hersteller der verwendeten Reinigungsmittel.
o Für die Reinigung des Gerätes dürfen keine Stahlwolle, Stahlbürsten oder
Stahlschaber verwendet werden, da sich Eisenteilchen ablagern könnten, die
durch ihre Oxydation eine Bildung von Rostflecken zur Folge haben.
o Verwenden Sie chlorhaltigen Reinigungsmittel (Bleichmittel, Chlorwasser-keine
stoffsäure, usw.).
o Nach der Reinigung ein weiches, trockenes Tuch zum Trocknen und Polieren
der Oberflächen einsetzen.
6.3 Wartung
o Lassen Sie am Gerät regelmäßig (mindestens einmal im Jahr) Kontrollen durch
einen spezialisierten und befugten Servicetechniker ausführen. Kontaktieren Sie
dazu den Kundendienst.
o Vor Ausführung jeglicher Wartungsarbeiten muss die Stromversorgung
abgestellt, der Haupt-Gashahn zugedreht und das Gerät abgekühlt werden.
o Bevor Sie das Gerät an einen anderen Aufstellplatz bewegen, trennen Sie es
ordnungsgemäß von der Strom- sowie Gasversorgung. Nach der Aufstellung des
Gerätes am neuen Platz stellen Sie sicher, dass alle Elektro- und Gasanschlüsse
vor der Inbetriebnahme nach den örtlich geltenden Normen ausgeführt wurden.
- 28 -
7. Entsorgung
Altgeräte
Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen
Bestimmungen zu entsorgen. Es empfiehlt sich, mit einer auf Entsorgung spezialisierten
Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung Ihrer Kommune in
Verbindung zu setzen.
WARNUNG!
Damit der Missbrauch und die damit verbundenen Gefahren
ausgeschlossen sind, machen Sie Ihr Altgerät vor der Entsorgung
unbrauchbar. Dazu Gerät von der Netzversorgung trennen und das
Netzanschlusskabel vom Gerät entfernen.
HINWEIS!
Für die Entsorgung des Gerätes beachten
Sie die in Ihrem Land und in Ihrer Kommune
geltenden Vorschriften.
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197
Germany Fax: +49 (0) 5258 971-
120 (14ct/Min. aus dem deutschen Festnetz)
- 29 -
ENGLISH
Translation
of the original instruction manual
Read these instructions before using and keep
them available at all times!
1. General information ................................................................................................ 30
1.1 Information about the instruction manual.............................................................. 30
1.2 Key to symbols ..................................................................................................... 30
1.3 Liability and Warrantees ....................................................................................... 31
1.4 Copyright protection ............................................................................................. 31
1.5 Declaration of conformity ...................................................................................... 31
2.Safety ........................................................................................................................ 32
2.1 Safety instructions ................................................................................................ 32
2.2 Hazard sources .................................................................................................... 33
2.3 Intended use ......................................................................................................... 34
3. Transport, packaging and storage......................................................................... 35
3.1 Delivery check ...................................................................................................... 35
3.2 Packaging ............................................................................................................. 35
3.3 Storage ................................................................................................................. 35
4. Technical data ......................................................................................................... 36
5. Installation and operation ....................................................................................... 44
5.1 Installation instructions ....................................................................................... 44
5.1.1 Installation ................................................................................................. 44
5.1.2 Electric connection .................................................................................... 45
5.1.3 Gas connection.......................................................................................... 46
5.2 Tips for the user ................................................................................................. 50
5.2.1 First start-up .............................................................................................. 50
5.2.2 Operation elements ................................................................................... 50
5.2.3 Gas cooking surface .................................................................................. 51
5.2.4 Electric oven .............................................................................................. 52
6. Cleaning and maintenance ..................................................................................... 54
6.1 Safety advice ........................................................................................................ 54
6.2 Cleaning ............................................................................................................. 54
6.3 Maintenance ...................................................................................................... 55
7. Waste disposal ........................................................................................................ 56
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten phone: +49 (0) 5258 971-0
Germany fax: +49 (0) 5258 971-120
GB/UK
- 30 -
1. General information
1.1 Information about the instruction manual
This instruction manual contains information about the installation, operation and
maintenance of the device and should be consulted as an important source of
information and reference guide.
Awareness of the safety instructions and instructions for use in this manual will ensure
the safe and correct use of the device.
In addition to the information given here, you should comply with any local Health and
safety Controls and generally applicable safety regulations.
The instruction manual forms part of the product and should be kept near the device
and easily accessible for anyone carrying out the installation, servicing, maintenance or
cleaning.
1.2 Key to symbols
In this manual, symbols are used to highlight important safety instructions and any
advice relating to the device. The instructions should be followed very carefully to avoid
any risk of accident, personal injury or material damage.
WARNING!
This symbol highlights hazards which could lead to injury.
To avoid them please follow the instructions very carefully and proceed with
particular attention in these cases.
WARNING!
This symbol highlights dangerous situations which could lead to injury or death.
To avoid them please follow the instructions very carefully and proceed with
particular attention in these cases.
CAUTION!
This symbol highlights dangerous situations which could lead to light
injuries, or damage, malfunction, and/or destruction of the device.
To avoid them please follow the instructions very carefully and proceed with
particular attention in these cases.
NOTE!
This symbol highlights recommendations and information aimed for effective
and trouble-free device operation.
- 31 -
1.3 Liability and Warrantees
All the information and instructions in this manual take into account standard safety
regulations, current levels of technical engineering as well as the expertise and
experience we have developed over the years.
The instruction manual was translated with all due care and attention. However, we do
not accept liability for any translation errors. The German version of this instruction
manual is definitive.
If the delivery consists of a special model, the actual scope of delivery may differ from
the descriptions and illustrations in this manual. This is also the case for special orders
or when the device has been modified in line with new technology.
NOTE!
Read this manual carefully and thoroughly before any operation
of the device, and especially before turning it on!
Manufacturer any damages or faults caused by: is not liable for
- not following the instructions for installation, operation, and cleaning;
- use other than designed;
- alterations made by user;
- use of inadequate spare parts.
We reserve the right to make technical changes for purposes of developing and improving
the useful properties.
1.4 Copyright protection
The instruction manual including any texts, drawings, images or other illustrations is
copyright. No part of this publication may be reproduced, transmitted or used in any
form or by any means without permission in writing from the manufacturer. Any person
who commits any unauthorized act in relation to this publication shall be liable to claims
for damages. All rights reserved.
NOTE!
The contents, texts, drawings, pictures and any other illustrations are
copyright and subject to other protection rights. Any person unlawfully
using this publication is liable to criminal prosecution.
1.5 Declaration of conformity
The device complies with the current standards and directives of the EU.
We certify this in the EC declaration of conformity. If required we will be
glad to send you the according declaration of conformity.
- 32 -
2.Safety
This device is designed in accordance with the presently applicable technological
standards. However, the device can pose a danger if handled improperly and
inappropriately.
Knowing the contents of the instruction manual as well as avoiding mistakes and thus
operating this device safely and in a fault-free manner is very essential to protect
yourselves from the hazards.
Before using the device read this operation manual and keep it for future use. When the
device is transferred to the third party, this operation manual should be transferred as well.
All persons using the device must follow the recommendations and instructions in this
manual.
2.1 Safety instructions
• To prevent hazards and to ensure optimum efficiency, no modifications or alterations
to the device that are not explicitly approved by the manufacturer may be
undertaken.
• This device may only be operated in technically proper and safe condition.
• Never allow the power cable to come into contact with heat sources or sharp edges.
The power cable should not hang over the side of the working surface. Ensure that
no one can step on or trip over the cable.
• The power cable must not be folded, bent or tangled, and must always remain fully
unrolled.
• Never place the device or other objects on the power cable.
• Only a qualified technician and using original spare parts and accessories should
carry out repairs and maintenance of the device. Do not attempt to repair the
device yourself.
• Do not use any accessory or spare parts that have not been recommended by the
manufacturer. These can be dangerous for the user or lead to damages of the device
or personal injury, and further, the warranty expires. Use only original spare parts!
• Before cleaning or maintenance and in case of longer operation brake deactivate the
device, disconnect it from the electric power supply, and close the gas valve.
- 33 -
2.2 Hazard sources
WARNING! Electric shock hazard!
In order to avoid electric hazard it is required to follow the safety instructions below.
Do not use the device in case of incorrect operation, damages, or dropping on
the floor.
Periodically inspect the electric supply cable for damages. Do not use the device
with the damage symptoms. In order to avoid the hazard the electric supply cable
should be replaced by the service company or qualified electrician.
Never open the device housing, Touching of live connections and wires may
cause the electric shock.
Never immerse the electric supply cable in water or other liquids.
Never operate the device with wet or moist hands.
Disconnect the device from the electric power supply:
- when the device is not used,
- in case of anomalies during operation,
- before cleaning.
Do not clean the device with water jets or pressure washer. Water may penetrate
the housing, damage the electric elements, and cause electric shock.
WARNING! Burn hazard!
To avoid burns follow the instructions below.
Never touch hot surfaces of the electric oven and gas burners. Use the
protective clothes or gloves.
During the device operation keep the children away.
WARNING! Suffocation hazard!
To avoid the hazard results follow the instructions below.
Prevent access of children to the package materials like plastic bags
and foamed polystyrene elements.
- 34 -
WARNING! Fire hazard!
To avoid the fire hazard follow the instructions below.
Do not leave the device unattended when the oils or fats are heated as the
ignition may occur.
Do not place any flammable objects in the vicinity of the device.
NOTE!
NEVER extinguish the flame or fire with water, deactivate the electric oven,
close the cut-off gas valve, and cover the flame with cover or fire-resistant
blanket.
2.3 Intended use
CAUTION!
The device has been designed and built for commercial use and should be
operated only by qualified personnel in kitchen facilities.
Safe operation is only guaranteed when using the device for its intended purpose.
Any technical interventions, as well as assembly and maintenance are to be made by a
qualified customer service only.
The gas stove onlyis intended for . preparing appropriate food products
Do not use the device for heating of rooms.
CAUTION!
Any use going beyond the intended purpose and/or any different use of the
device is forbidden and is not considered as conventional.
Any claims against the manufacturer or his authorized representative as a
consequence of experiencing damages resulting from unconventional use
are impossible.
The operator is liable for all damages resulting from inappropriate use.
- 35 -
3. Transport, packaging and storage
3.1 Delivery check
Please check the delivery upon completeness and transport damage immediately
after receipt. In case of visible damage do not accept or accept the delivery with
reservation only.
Note the extent of damage on the carrier’s bill of delivery. Trigger off the complaint.
Hidden damages should be reclaimed immediately after notice, as claims for damages
can only be asserted within the effective period for complaints.
3.2 Packaging
Please do not throw away the covering carton of your device as it might be useful for
storage purposes, when moving or, in case of damages, when the device must be sent
back to a repair center. The outer and inner packing material should be removed
completely from the device before installation.
NOTE!
If you liked to dispose the packing, consider the regulations applicable in
your country. Supply re-usable packing materials to the recycling.
Please inspect the device upon completeness. In case any part is missing please
contact our customer service center immediately.
3.3 Storage
Keep the package closed until installation and under consideration of the outside
indicated positioning- and storage markings.
Packages should be stored under consideration of the following:
- Do not store outdoors.
- Keep it dry and dust-free.
- Do not expose it to aggressive media.
- Do not expose it to direct sunlight.
- Avoid mechanical shocks and vibration.
- In case of longer storage (> 3 months) make sure you check
the state of the packaging and the parts regularly.
If required refresh or renew.
- 37 -
Name
4-burner gas stove MFG 7340
with electric oven 2/1 GN
Art. no.:
1582001
Realization:
gas stove
high-grade stainless steel
heavy cast iron grates
high-grade stainless steel adjustable feet
high-grade stainless steel handle
gas burners with safety pilot
manual ignition
4 gas burners: 2 x 3.5 kW / 2 x 6.0 kW
preset to natural gas H, propane jets are enclosed
electric oven
designed for 2/1 GN
3 guide levels
top heat, bottom heat, top/bottom heat
steam extractor
Oven temperature
adjustment range: 60 °C – 250 °C
Gas power: 19.0 kW
Electric power supply: 6.0 kW / 400 V 50/60 Hz 2 NAC
Dimensions: W 800 x D 700 x H 910-955 mm
Oven dimensions: W 650 x D 580 x H 260 mm
Weight: 102.4 kg
Equipment: 1 grate, W 645 x D 525 mm
We reserve the right to make technical changes!
- 38 -
MFGO 7060 / 1582101
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Cast iron grate
②
Gas burners (6)
③
Operation elements
④
Open base
⑤
Adjustable feet
③
④
⑤
①
②
- 39 -
Name
6-burner gas stove MFGO 7060
with open base
Art. no.:
1582101
Realization:
gas stove
high-grade stainless steel
heavy cast iron grates
high-grade stainless steel adjustable feet
gas burners with safety pilot
manual ignition
6 gas burners: 3 x 3.5 kW / 3 x 6.0 kW
preset to natural gas H, propane jets are enclosed
Gas power: 28.5 kW
Dimensions: W 1200 x D 700 x H 910-955 mm
Weight: 79.2 kg
We reserve the right to make technical changes!
- 40 -
MFG 7360 / 1582201
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Cast iron grate
⑥
Adjustable feet
②
Gas burners (6)
⑦
Oven door handle
③
Operation elements
⑧
Oven door
④
Open base
⑨
Grate – shelf
⑤
Shelves guides
⑩
Housing
Steam extractor
⑦
⑤
③
⑩
⑧
⑨
④
②
①
⑥
- 42 -
Table 1 Gas categories in various countries
Country Categories Gas type
Gas pressure
(mbar)
AT Austria II
2H3B/P
G20 - G30/G31 20 - 50/50
BE Belgium II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
BG Bulgaria II
2H3B/P
G20 - G30/G31 20 - 30/30
CH Switzerland
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 50/50
20 - 28-30/37
CY Cyprus
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
CZ Czech Republic II
2H3+
G20 - G30/G31 20 - 28-30/37
DE Germany
II
2H3B/P
II
2EL
L3B/P
G20 - G30/G31
G25
20 - 50/50
20
DK Denmark II
2H3B/P
G20 - G30/G31 20 - 30/30
EE Estonia II
2H3B/P
G20 - G30/G31 20 - 30/30
ES Spain II
2H3+
G20 - G30/G31 20 - 28-30/37
FI Finland II
2H3B/P
G20 - G30/G31 20 - 30/30
FR France II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
GB
United
Kingdom II
2H3+
G20 - G30/G31 20 - 28-30/37
GR Greece
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
HR Croatia II
2H3B/P
G20 - G30/G31 20 - 30/30
HU Hungary II
2HS3B/P
G20 - G30/G31
G25.1
25 - 30/30
25
IE Ireland II
2H3+
G20 - G30/G31 20 - 28-30/37
IS Iceland I
3B/P
G30/G31 30/30
IT Italy II
2H3+
G20 - G30/G31 20 - 28-30/37
LT Lithuania
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
LU Luxembourg I
2E
G20 20
LV Latvia II
2H3B/P
G20 - G30/G31 20 - 30/30
MT Malta I
3B/P
G30/G31 30/30
- 43 -
Country Categories Gas type
Gas pressure
(mbar)
NL Netherlands II
2L3B/P
G25 - G30/G31 25 - 30/30
NO Norway II
2H3B/P
G20 - G30/G31 20 - 30/30
PL Poland II
2WLwLs3B/P
G20/G27
G2.350
G30/G31
20/20
13
37/37
PT Portugal II
2H3+
G20 - G30/G31 20 - 28-30/37
RO Romania II
2H3B/P
G20 - G30/G31 20 - 30/30
SE Sweden II
2H3B/P
G20 - G30/G31 20 - 30/30
SI Slovenia II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
SK Slovakia
II
2H3B/P
II
2H3+
II
2
H3B/P
G20 - G30/G31
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
20 - 50/50
TR Turkey II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
In the event of deviations from the values given above, proper functioning of the
device is not guaranteed.
Table 2 Nozzle and burner properties
(GB, IE, GR - CAT. II
2H3+
)
Gas type
Gas
pressure
(mbar)
Nozzle
min/max
Setting for
primary air
(mm)
Ignition
burner nozzle
Bypass
nozzle
Burner 3.5 kW
G20 20 140 6 35 adjustable
G30/G31 28-30/37 92 8 20 50
Burner 6.0 kW
G20 20 185 4 35 adjustable
G30/G31 28-30/37 120 15 20 62
- 44 -
5. Installation and operation
5.1 Installation instructions
CAUTION!
All installation, connection, and maintenance works for the device,
ventilation, and combustion gas extraction devices must be performed
by the qualified and authorized technician according to the valid
international, national and local regulations.
• Read through these instructions carefully before the installation and operation.
• After receiving the device make sure that it has not been damaged during transport
and the package is not damaged. In case of damages or lack of parts it is required to
immediately inform the carrier, vendor/manufacturer and specify the article no. and
series no. (placed on the rating plate on the left external side of the device in case of
devices , or in the open base for devices ) no. 1582001 and 1582201 no. 1582101
and attach the photographical documentation.
• Make sure that there are no elements blocking the way to the installation place
through the doors, corridors, or other communication routes.
• : The device may overturn during transport, which may damage the device CAUTION
itself, other objects or cause the injuries. Use the means appropriate for the device
weight. The device should not be dragged or tilted, but lifted perpendicularly to the
ground and handled in the horizontal direction.
5.1.1 Installation
CAUTION!
According to the regulations the device must be installed only in
permanently ventilated rooms in order to prevent unacceptable
concentration of harmful combustion products in a room.
• The installation room consist as much air as required for appropriate must
combustion of gas. For appropriate combustion the intake air flux must not be
lower than 2 m
3
/h per kW of the rated device power (see rating plate on the
device). Moreover follow the . safety regulations
• Air must be taken directly from outside environment through the permanently
opened gaps or intake ducts connected with fresh air area.
- 45 -
• The device must be installed in the rooms adapted for combustion gas extraction.
The installation must be realized according to the valid standards.
• The devices belong to the following category:
Devices supplied with gas of category A and are not designed
for connecting to the combustion gas extraction system.
• The combustion gas produced by the devices must be removed with use of
appropriate hoods or other similar devices connected to efficient chimney stack or
directly outside.
• If there are no such devices the fan may be used for extracting the combustion gas
directly outside of power not lower than the recommended values.
• Before positioning the device check the dimensions and exact positions of the
electric and gas connections.
• Locate the device in a safe place, on a level surface capable of supporting the device's
weight with the maximum amount of food products.
• place the device on a flammable surface or one sensitive to high temperatures. Never
• Do not place the device near open flames, electric heaters or other heat sources.
• Never place the device directly next to walls, furniture or other objects made of
flammable materials. Keep a minimum distance of from the sides and rear. 200 mm
Keep a minimum distance of between the upper surface of the device and 600 mm
surfaces located above it. Proceed according to relevant fire safety regulations.
• If it is not possible to observe the above distances, apply protective measures
(e.g. heat-resistant coatings) that can resist temperatures of at least 65 °C .
Use only original spare parts!
• Regulate the level and height of the device with the adjustable legs. Large differences
in height or level may have a negative impact on the device's functioning.
5.1.2 Electric connection
DANGER! Electric shock hazard!
The device can cause injuries due to improper installation!
Before installation and connecting the local power grid specification
should be compared with that of the device (see rating plate).
Connect the device only in case of compliance!
- 46 -
• Before connecting the device make sure that the voltage and frequency values on
the rating plate are consistent with the existing electric installation.
The allowable voltage deviation is ±10%.
• Connect the device to the electric installation according to the valid international,
national, and local regulations.
• The device is equipped with the electric cable of type H07RN-F 5G2.5 CE14 without
the plug.
• The device must be connected to the potential levelling circuit (ground).
The connection terminal is located under the left side of the device at sign .
5.1.3 Gas connection
WARNING!
The device installation and any adaptation to different gas type must be
performed only according to the valid regulations and by the qualified
professional personnel.
The device should be inspected by the professional personnel at least
once a year. In case of fire immediately close the gas valve and use the
appropriate fire extinguisher!
• The device is designed and certified for operation with the gas type specified on the
rating plate. Before the installation make sure that the local gas supply system (gas
type and pressure) conforms to the device preset.
• The gas connection is located on the left side of the device and is marked . “GAS”
• The device must be connected to the gas system only by the qualified gas installer
according to the local regulations.
• In generally accessible installation locations follow the safety regulations, as well as fire
and panic protection standards.
• The certified gas valve must be located in easily accessible place between the gas
system and the device allowing for quick gas supply cutting off.
• Make sure that the gas hose does not touch hot oven parts.
- 47 -
CAUTION!
After the installation make sure that the connections are properly fixed.
Never use flame for checking the tightness of the gas pipes, only the soap
solution or special foaming product for leak detection.
Operation in case of gas consistent with the device preset
Check if the gas type specified on the rating plate conforms to the supplied gas type.
Then check conformity to the following data.
a) Flow pressure control (fig. 1)
The flow pressure may be measured with use of
manometer, U-pipe, or electronic manometer of resolution
of at least 0.1 mbar.
- Remove bolt “A” from the measurement connection “B”.
- Install the manometer.
- Start the device and check if the pressure conforms to
the specified values.
Fig. 1
CAUTION!
The device operates correctly only when the pressure in the gas system is
in range for different gas categories specified in table 1 “Gas categories in
various countries” on pages 42 and 43.
b) Main burner control
Activate the device, ignite the individual burners and see if the flame, ignition, and
setting of the smallest flame operate correctly. If not, check nozzles and setting of
primary air.
- 48 -
Changing the gas type / settings
• The device is designed and certified for operation with the gas type specified
on the rating plate (natural gas).
• When required, it may be adapted to different gas type with use of special
nozzles and settings. The delivery range includes nozzles for LPG.
• Change of gas type must be performed by the qualified gas installer.
a) Replacement of main burner nozzle
• Remove all adjustment knobs and disconnect the control panel from the device
in order to obtain access to the brackets of the nozzles.
• Remove the bolt fixing the nozzle bracket.
• Replace the removed nozzle with the one designed for a given gas type (nozzle
data are in on page 43). Tighten the table 2 “Nozzle and burner properties”
nozzle.
• Modify all burners according to the above instructions.
b) Replacement of ignition burner nozzle
Access to the ignition burner is possible only after removing the control panel.
Remove the closing nut from the ignition burner and replace or adjust nozzles
of the ignition flame accordingly to the gas type.
c) Primary air adjustment (fig. 2)
When the primary air is adjusted correctly the flame is
stable, so there will be no interruptions when the burner is
cold or back burning when the burner is hot.
The provided distance (“X”) for the primary air setting is
specified in and in . After the replacement of fig. 2 table 2
nozzles check setting of primary air for all burners.
Fig. 2
d) Ignition burner adjustment
Adjust the ignition burner and see if the flame is correct and covers the thermal
element. If not, see if correct nozzles are installed ( ).table 2, page 43
- 49 -
e) Flame reduction adjustment (fig. 3)
• After switching to the different gas type it is required to change the small flame
settings for the individual burners.
• Adjust it in the following way:
• ignite the burner;
• turn the adjustment knob counterclockwise to the smallest flame
(small flame symbol);
• remove the adjustment knob from the valve stem.
• When switching the from LPG to the natural gas
fine adjustment screw ( ) should be turned F fig. 3
counterclockwise with use of small screwdriver until
obtaining the required flame power.
• When switching the from the natural gas to LPG
fine adjustment screw ( ) should be turned F fig. 3
clockwise with use of small screwdriver until
obtaining the required flame power.
Fig. 3
• Then replace the adjustment knob and quickly turn it from the maximum position
to the minimum position, check the flame and make sure that the adjustment is
sufficient and the flame allows for heating the thermal element. If not, correct it.
• After the replacement or adjustment of the nozzles always make sure that the flame
is blue, stable, does not separate from the burner, and there is no back burning
while changing from the large flame to the small one.
CAUTION!
• After switching to the different gas type always check tightness with use of
appropriate spray or water with soap ( ). never use the open flame!
• After all replacement or adjustment activities reinstall all previously removed parts
to make the device ready for operation.
• After the modification remove the plate with the adjustment values and replace
it with the new one for the new gas type.
- 50 -
5.2 Tips for the user
CAUTION!
Carefully read the manual below as it includes the safety and operation
instructions. Store the manual to use it at any moment.
The defective installation, operation errors and maintenance and cleaning
mistakes as well as any modifications may cause the incorrect operation,
damages and injuries.
5.2.1 First start-up
• Make sure that there are no objects left in the electric oven and on
the cooking surface (equipment, package foils, manuals).
• Before the start-up carefully remove the protective foil from the device and
use the lukewarm water or appropriate solvent to remove the glue residuals.
• Before the start-up check the correctness of the installation, stability, and
levelling of the device, and if the electric and gas connections are correct.
• Do not cover the ventilation slots.
• The device elements removed during the installation and connecting must be
replaced.
• Before the device operation clean it according to the instructions in
section . 6.2 “Cleaning”
5.2.2 Operation elements
1.
Oven temperature controller knob
2.
Oven function change knob
3.
Power indicator (green)
4.
Operation indicator (orange)
5.
Burner adjustment knob (4 or 6)
4
.
3. 5.
2.
1.
- 51 -
5.2.3 Gas cooking surface
Ignition of burners
• Make sure that all knobs are in position . OFF
• Open the gas valve before the device.
• In order to ignite the burner press appropriate knob
and rotate it counterclockwise to the position with the
ignition flame symbol .
• Hold the knob pressed for 3-4 seconds and ignite the
flame with the igniter.
• Hold the knob pressed for a few more seconds to obtain the flame continuity.
• Adjust the flame as required by turning the knob towards the large flame or
small flame , whereas the knob must be positioned in the range between those
points and never between the large flame and position OFF .
• In case of accidental flame extinguishing (e.g. draught, spillage, etc.) the safety valve
will operate and cut off the gas supply.
• In order to put out the flame turn the knob to . position OFF
• At the end of the work day close the gas cut-off valve.
Instructions and advices
• Avoid the flame exceeding the pot (frying pan) edge.
• When the food starts to boil reduce the flame to the lowest level so it will not be
extinguished by the boiling over food.
• Never leave the device unattended during heating of fats and oils as they may
ignite when overheated. There is the fire hazard!
• Use only pots with flat bottom.
• Place the pots on the grate in such way that the flame is located in the centre.
- 52 -
CAUTION!
In case of longer standstill or damage of the device close the main gas valve
before the device.
Moreover it is recommended to perform the periodical inspections of the
device (at least once a year) by the qualified professional personnel.
5.2.4 Electric oven
• Before starting the oven make sure that there is only the equipment provided for a
given cooking/baking process inside (usually the grate – shelf on which the utensils
with food are placed is sufficient).
• Before the first use heat the oven without food in the maximum temperature for
45 minutes. Evaporation of the substances protecting the oven may cause
unpleasant odour which will not take place during further operation. After heating
ventilate the room with opened oven door.
• Always heat the oven to the required temperature before placing food inside.
• In order to obtain the optimal cooking/baking effect select the and temperature
function accordingly for each food.
Temperature adjustment
• Use the temperature controller knob to select
temperature in range of 50°C – 300°C for a
given food.
• Red operation indicator is on during heating of
the device and goes off after reaching the
required temperature.
• Now place the prepared food in the oven.
• When the temperature in the oven drops the
operation indicator will come on and the device
will be heated to the preset temperature.
- 53 -
Functions
• Select the oven function accordingly for each food by positioning the function
selection knob appropriately; turn the knob clockwise.
The following functions are available:
position OFF
bottom heat
top heat
top and bottom heat
CAUTION!
When the oven is not used, turn the function selection knob to position OFF.
Levels
• There are available in the oven: 3 levels
1 bottom level, 1 middle level, 1 top level.
• The middle level is appropriate for most tasks as
there is perfect stabilization of temperature preset
with the control knob in that area.
Instructions and advices
• Due to sizes of food and use of various utensils from various materials of various
thickness (ceramics, glass, aluminium, steel) there may be deviations from times
specified in the recipes.
• In case of delicate food or prepared with use of raising agents avoid opening the
oven door to keep the internal temperature stable.
• In order to save energy during long cooking/baking processes the oven may be
turned off a few minutes earlier than specified in the recipe and do not open the
oven door to use the remaining heat.
- 54 -
6. Cleaning and maintenance
6.1 Safety advice
o Before cleaning and repairs disconnect the electric power supply, close the main gas
valve, and wait for the device to cool down.
o Do not use any aggresive agents and protect the device from the water penetration.
o In order to protect yourself from the electric shock immerse the device, supply never
cable or plug in water or other fluids.
CAUTION!
The device is not designed for flushing with direct water jet. Therefore do
not use the pressurized jet for cleaning the device.
6.2 Cleaning
o In order to assure reliable operation, hygiene and efficiency the device should be
cleaned after work. everyday
o Before cleaning disconnect the electric power supply, close the gas valve, and wait
for the device to cool down.
Gas cooking surface
o Remove grates and gas burners covers.
o Clean the cooking surface with soft cloth or sponge moistened with warm water.
It is possible to use the neutral washing agent when required. Dry the cooking
surface.
o Wash the cast iron grates and burners covers with soft cloth or sponge and
the neutral washing agent. Thoroughly rinse in clean water and dry.
o After cleaning the burners covers and grates replace the im appropriate places.
Electric oven
o The oven interior and the shelves guides should be thoroughly cleaned with soft cloth
or sponge and the washing agent for the stainless steel. Thoroughly rinse with warm
water, paying attention to not to leave any washing agent residuals. Then dry the
oven interior and the shelves guides.
o Do not use any abrasive clothes or other products which may damage the oven
surfaces.
- 55 -
Housing
o Clean the oven housing and door every day with use of lukewarm water and soap.
Then thoroughly rinse and wipe them dry.
o Clean the stainless steel surfaces (housing, cooking surface, and oven door) with
the special only; inappropriate agents may cause agents for the stainless steel
corrosion of the device. Follow the producer’s instructions on the packages of the
cleaning agents.
o Do not use any steel fibres, wire brushes, or steel scrapers for cleaning the
device, as it may cause depositing of iron particles, oxidation of which may cause
rusty spots.
o use the agents containing chlorine (bleachers, hydrochloric acid, etc.). Do not
o After cleaning dry and polish the surface with soft and dry loth.
6.3 Maintenance
o Periodically (at least once a year) order the device inspection to the qualified and
authorized servician. To do this contact the service company.
o Before any maintenance works disconnect the electric power supply, close the
main gas valve, and wait for the device to cool down.
o Before moving the device to the other location disconnect the electric and gas
connections correctly. Before the device activation in new location make sure that
all electric and gas connections are made according to the valid standards.
- 56 -
7. Waste disposal
Discarding old devices
At the end of its service life the discarded device has to be disposed in accordance with
the national regulations. It is advisable to contact a company which is specialized in
waste disposal, or just contact the local disposal service in your community.
WARNING!
To exclude any abuse and the dangers involved make the waste device unfit
for use before disposal. For that purpose disconnect device from mains
supply and remove mains connection cable from the device.
NOTE!
For the disposal of the device please consider
and act according to the national and local
rules and regulations.
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten phone: +49 (0) 5258 971-0
Germany fax: +49 (0) 5258 971-120
- 57 -
FRANÇAIS
Traduction
du mode d'emploi original
Avant d’utiliser l’appareil, lire attentivement la notice et la
conserver en un lieu facilement accessible !
1. Généralités ............................................................................................................... 58
1.1 Informations concernant la notice d´utilisation ...................................................... 58
1.2 Explication des symboles ..................................................................................... 58
1.3 Responsabilité et garantie .................................................................................... 59
1.4 Protection des droits d’auteur ............................................................................... 59
1.5 Déclaration de conformité ..................................................................................... 59
2. Sécurité .................................................................................................................... 60
2.1 Consignes de sécurité .......................................................................................... 60
2.2 Sources de danger ............................................................................................... 61
2.3 Utilisation conforme .............................................................................................. 62
3. Transport, emballage et stockage ......................................................................... 63
3.1 Inspection suite au transport ................................................................................ 63
3.2 Emballage ............................................................................................................ 63
3.3 Stockage .............................................................................................................. 63
4. Données techniques ............................................................................................... 64
5. Installation et utilisation ......................................................................................... 72
5.1 Indications pour l'installateur ................................................................................ 72
5.1.1 Installation ................................................................................................. 72
5.1.2 Raccordements électriques ....................................................................... 73
5.1.3 Raccordement au gaz ............................................................................... 74
5.2 Indications pour l'utilisateur .................................................................................. 78
5.2.1 Première utilisation .................................................................................... 78
5.2.2 Eléments de contrôle ................................................................................. 78
5.2.3 Surface de cuisson au gaz ........................................................................ 79
5.2.4 Four électrique........................................................................................... 80
6. Nettoyage et maintenance ...................................................................................... 82
6.1 Consignes de sécurité .......................................................................................... 82
6.2 Nettoyage ............................................................................................................. 82
6.3 Entretien ............................................................................................................... 83
7. Elimination des éléments usés .............................................................................. 84
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tél.: +49 (0) 5258 971-0
Germany Fax: +49 (0) 5258 971-120
F/B/CH
- 58 -
1. Généralités
1.1 Informations concernant la notice d´utilisation
La présente notice d´utilisation décrit l´installation, la manipulation et la maintenance de
l´appareil, elle sert de source d´informations et d´ouvrage de référence.
La connaissance et l´observation de toutes les consignes de sécurité et des
instructions mentionnées dans le mode d´emploi sont la condition sine qua non d´une
utilisation sûre et correcte de l´appareil.
En outre, il convient de respecter les consignes locales de prévention des accidents et
les dispositions générales de sécurité valables pour l´utilisation de l´appareil.
La présente notice d´utilisation fait partie intégrante du produit; la conserver à proximité
de l´appareil afin que le personnel d´installation, de commande, de maintenance et de
nettoyage puisse y accéder en tout temps pour une future consultation.
1.2 Explication des symboles
Les consignes de sécurité et informations techniques importantes concernant l´appareil
sont indiquées dans la présente notice d´utilisation par des symboles. Il est impératif de
respecter ces consignes afin d´éviter les accidents ou les dommages corporels et matériels.
DANGER!
Cette indication attire l'attention sur un danger imminent qui peut
entraîner des blessures graves ou la mort.
Pour réduire les risques, respectez les instructions qui la suivent.
AVERTISSEMENT!
Cette indication indique des situations dangereuses qui peuvent causer des
blessures graves ou la mort.
Pour réduire les risques, respectez les instructions qui la suivent.
ATTENTION!
Cette indication désigne des situations dangereuses éventuelles qui peuvent
entraîner des blessures mineures ou des dommages, un mauvais fonctionnement
et / ou défaut de fonctionnement de l'équipement.
Pour réduire les risques, respectez les instructions qui la suivent.
INDICATION!
Cette indication désigne des conseils et des informations à suivre pour un
fonctionnement efficace et sans défaut de l'appareil.
- 59 -
1.3 Responsabilité et garantie
Toutes les indications et consignes contenues dans la présente notice d´utilisation ont été
réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développe-
ment technique ainsi que de nos connaissances et expériences de plusieurs années.
Les traductions de la notice d´utilisation ont été également effectuées consciencieusement.
Nous déclinons toutefois toute responsabilité en cas d´erreurs de traduction.
La version allemande ci-jointe de la présente notice d´utilisation fait foi.
Le contenu effectif de la livraison peut différer éventuellement des explications décrites ici
et des représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez
d´options de
commande supplémentaires, ou liées aux dernières modifications techniques.
INDICATION!
Avant de commencer toute activité en lien avec l’appareil, et surtout avant de
l’utiliser, lire attentivement ce mode d’emploi !
Le fabricant de tout dommage ou dysfonctionnement dus à : n’est pas tenu responsable
- non respect des indications concernant l'installation, l'utilisation et le nettoyage;
- une utilisation non conforme à l’utilisation de base ;
- des réparations effectuées par l’utilisateur ;
- l’utilisation de pièces de rechange non approuvées.
Nous nous réservons le droit d´apporter des modifications techniques sur le produit pour
améliorer ses qualités fonctionnelles et son développement.
1.4 Protection des droits d’auteur
La notice d´utilisation et les textes, les dessins, figures et autres représentations qui y
sont contenus sont protégés par la loi sur les droits d´auteur. Les reproductions de
tous types et de toutes formes – même partielles – ainsi que l´exploitation et/ou la
transmission de son contenu ne sont pas permises sans autorisation écrite du
fabricant. Toute violation des ces dispositions ouvre droit à des dommages et intérêts.
Les autres droits demeurent réservés.
INDICATION!
Les indications du contenu, les textes, dessins, figures et autres représen-
tations sont protégés par les droits d´auteur et soumis à d´autres droits de
propriété industrielle. Toute exploitation abusive est passible de peine.
1.5 Déclaration de conformité
L´appareil correspond aux normes et directives actuelles de l´Union
européenne. Nous l´attestons dans la déclaration de conformité CE.
Nous vous ferons volontiers parvenir sur demande la déclaration de
conformité correspondante.
- 61 -
2.2 Sources de danger
DANGER Danger de mort par électrocutionAfin d'éviter les
risques d'électrocution, veiller à respecter les consignes de sécurité
décrites ci-dessous.
Ne pas utiliser l'appareil s'il ne fonctionne pas correctement, s'il est endommagé
ou s'il a été renversé.
Vérifier régulièrement si le câble d'alimentation n'est pas abimé. Ne pas utiliser
l'appareil s'il porte des traces d'endommagement. Afin d'éviter tout danger,
confier le remplacement du câble endommagé à un atelier de réparation ou à un
électricien qualifié.
Ne jamais ouvrir le boîtier de l'appareil et ne jamais toucher le câble ou le raccord
s'ils sont sous tension, en raison des risques d'électrocution.
Ne jamais immerger le câble d'alimentation dans l'eau ou dans un autre liquide.
Ne jamais utiliser l'appareil avec les mains humides ou mouillées.
Débrancher l'appareil de l'alimentation électrique :
- si l'appareil n'est pas utilisé,
- en cas de défaillances durant son utilisation,
- avant de nettoyer l'appareil.
Ne pas utiliser de jet d'eau ou de nettoyeur à haute pression pour nettoyer
l'appareil. L'eau peut pénétrer à l'intérieur de l'appareil et endommager les
composants électriques, et par conséquent provoquer des risques d'électrocution.
AVERTISSEMENT! Risques de brûlures !
Afin d'éviter les brûlures, veiller à respecter les consignes de sécurité
décrites ci-dessous.
Ne jamais toucher les surfaces chaudes du four électrique ou les brûleurs à gaz.
Utiliser un torchon de cuisine ou des gants de protection.
Ne pas laisser d'enfants jouer autour et s'approcher de l'appareil durant son
fonctionnement.
DANGER! Risques d'étouffement !Afin d'éviter ce risque, veiller
à respecter les consignes de sécurité décrites ci-dessous.
Ne pas laisser les enfants avoir accès aux matériaux d'emballage
comme les sacs en plastique et les éléments en polystyrène.
- 62 -
AVERTISSEMENT! Risque d'incendie!
Afin d'éviter tout risque d'incendie, veiller à respecter les consignes de sécurité
décrites ci-dessous.
Ne pas laisser l'appareil sans surveillance lorsque des huiles ou des graisses
sont chauffées car il existe un risque d'inflammation.
Ne laisser aucun objet facilement inflammable à proximité de l'appareil.
INDICATION !
NE JAMAIS éteindre une flamme ou un incendie avec de l'eau. Eteindre
l'appareil, fermer la valve d'arrivée du gaz et étouffer la flamme avec un
couvercle ou à l'aide d'une couverture antifeu.
2.3 Utilisation conforme
ATTENTION!
L’appareil a été conçu et fabriqué pour un usage industriel et pour les
cuisines. Il ne doit être manipulé que par un personnel qualifié.
La sécurité de fonctionnement de l´appareil est garantie uniquement lors de l´utilisation
conforme de celui-ci.
Toutes les interventions techniques, également le montage et la mise en état doivent
être uniquement effectués par le service après-vente qualifié.
La cuisinière à gaz uniquement chauffer des plats adaptésest destinée à .
L’appareil pas prévu pour chauffer les de pièces intérieures n’est .
ATTENTION!
Toute autre utilisation que celle indiquée et/ou toute utilisation différente
de l´appareil est interdite et est considérée comme non conforme.
Les prétentions de tous types contre le fabricant et/ou ses fondés de
pouvoir par suite de dommages résultant d´une utilisation non conforme
de l´appareil sont exclues.
L´exploitant est seul responsable en cas de dommages liés à une
utilisation non conforme.
- 63 -
3. Transport, emballage et stockage
3.1 Inspection suite au transport
Vérifier l´intégralité et l´absence de dommages dus au transport dès réception du produit.
En cas de dommages identifiables extérieurement dus au transport, refuser ou accepter le
produit livré uniquement sous réserve.
Noter l´étendue du dommage sur les documents de transport/le bon de livraison du
transporteur. Engager une réclamation.
Dès détection des défauts cachés, formuler immédiatement une réclamation, les
prétentions à dommages et intérêts étant valables uniquement dans les délais prescrits.
3.2 Emballage
Ne jeter le carton extérieur de l´appareil. Vous en avez besoin éventuellement pour garder
l´appareil, lors d´un déménagement ou lorsque vous devez envoyer l´appareil à notre
service après-vente en cas d´éventuels dommages. Retirer complètement les emballages
extérieur et intérieur avant la mise en service de l´appareil.
INDICATION!
Si vous désirez éliminer l´emballage, respectez les consignes en vigueur
dans votre pays. Réintroduisez les matériaux d´emballage récupérables
dans le circuit de recyclage.
Contrôlez si l´appareil et les accessoires sont complets. S´il devait manquer des
éléments, veuillez contacter notre service après-vente.
3.3 Stockage
Garder les emballages fermés jusqu´à l´installation de l´appareil et en respectant les
indications d´installation et de stockage apposées à l´extérieur.
Stocker les emballages uniquement dans les conditions suivantes :
- Ne pas garder les emballages à l´extérieur.
- Les tenir à l´abri de l´humidité et de la poussière.
- Ne pas les exposer aux fluides agressifs.
- Les protéger des rayons du soleil.
- Eviter les secousses mécaniques.
- En cas de stockage prolongé (> 3 mois), contrôler régulièrement
l´état général de tous les éléments et de l´emballage.
Si nécessaire, les rafraîchir et les renouveler.
- 64 -
4. Données techniques
MFG 7340 / 1582001
B A
A 3,5 kW
A B
B 6,0 kW
①
Grilles en fonte
⑥
Poignée de la porte du four
②
Brûleurs (4)
⑦
Pieds à vérin réglable
③
Eléments de contrôle
⑧
Grille - étagère
④
Rails des grilles
⑨
Boîtier
⑤
Porte du four
⑩
Evacuation de la vapeur
③
⑤
④
⑥
⑧
⑦
⑨
①
②
⑩
- 65 -
Nom
Cuisinière à 4 feux MFG 7340
avec four électrique 2/1 GN
Code-No.:
1582001
Confection:
Cuisinière au gaz
acier inoxydable
grilles en fonte massive
pieds à vérin réglable en acier inoxydable
poignée en acier inoxydable
brûleurs à gaz avec sécurité d'allumage
allumage manuel
4 brûleurs à gaz:2 x 3,5 kW / 2 x 6,0 kW
réglés pour le gaz naturel H, et buses pour le GPL
fournies
four électrique
prévu pour 2/1 GN
3 niveaux de hauteur des rails
chauffe par le haut, par le bas, ou haut/bas
évacuation de la vapeur
Plage de température
du four: 60 °C – 250 °C
Puissance de raccorde-
ment pour le gaz: 19,0 kW
Valeurs de raccordement
électrique: 6,0 kW / 400 V 50/60 Hz 2 NAC
Dimensions de l'appareil: larg. 800 x prof. 700 x haut. 910-955 mm
Dimensions du four: larg. 650 x prof. 580 x haut. 260 mm
Poids: 102,4 kg
Equipement: 1 grille, larg. 645 x prof. 525 mm
Sous réserve de modifications !
- 66 -
MFGO 7060 / 1582101
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Grilles en fonte
②
Brûleurs (6)
③
Eléments de contrôle
④
Soubassement ouvert
⑤
Pieds à vérin réglable
③
④
⑤
①
②
- 67 -
Nom
Cuisinière à 6 feux MFGO 7060
avec soubassement ouvert
Code-No.:
1582101
Confection:
Cuisinière au gaz
acier inoxydable
grilles en fonte massive
pieds à vérin réglable en acier inoxydable
brûleurs à gaz avec sécurité d'allumage
allumage manuel
6 brûleurs à gaz:
réglés pour le gaz naturel H, et buses pour le GPL
fournies
Puissance de raccorde-
ment pour le gaz: 28,5 kW
Dimensions de l'appareil: larg. 1200 x prof. 700 x haut 910-955 mm
Poids: 79,2 kg
Sous réserve de modifications !
- 69 -
Nom
Cuisinière à 6 f
eux MFG 7360
avec four électrique 2/1 GN
et soubassement ouvert
Code-no.:
1582201
Confection:
Cuisinière au gaz
acier inoxydable
gilles en fonte massive
pieds à vérin réglable en acier inoxydable
poignée en acier inoxydable
brûleurs à gaz avec sécurité d'allumage
allumage manuel
6 brûleurs à gaz:
réglés pour le gaz naturel H, et buses pour le GPL
fournies
Four électrique
prévu pour 2/1 GN
3 niveaux de hauteur des rails
chauffe par le haut, par le bas, ou haut/bas
évacuation de la vapeur
Plage de température
du four: 100 °C – 300 °C
Puissance de raccorde-
ment pour le gaz: 28,5 kW
Valeurs de raccordement
électrique: 6,0 kW / 400 V 50/60 Hz 2 NAC
Dimensions de l'appareil: larg. 1200 x prof. 700 x haut. 910-955 mm
Dimensions du four: larg. 650 x prof. 580 x haut. 260 mm
Dimensions du
soubassement ouvert: larg. 352 x prof. 535 x haut. 380 mm
Poids: 129,4 kg
Equipement: 1 grille, larg. 650 x prof. 530 mm
Sous réserve de modifications !
- 70 -
Tableau 1 Catégories de gaz utilisés dans différents pays
Pays Catégorie Type de gaz
Pression du gaz
(mbar)
AT Autriche II
2H3B/P
G20 - G30/G31 20 - 50/50
BE Belgique II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
BG Bulgarie II
2H3B/P
G20 - G30/G31 20 - 30/30
CH Suisse
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 50/50
20 - 28-30/37
CY Chypre
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
CZ
République
Tchèque
II
2H3+
G20 - G30/G31 20 - 28-30/37
DE Allemagne
II
2H3B/P
II
2ELL3B/P
G20 - G30/G31
G25
20 - 50/50
20
DK Danemark II
2H3B/P
G20 - G30/G31 20 - 30/30
EE Estonie II
2H3B/P
G20 - G30/G31 20 - 30/30
ES Espagne II
2H3+
G20 - G30/G31 20 - 28-30/37
FI Finlande II
2H3B/P
G20 - G30/G31 20 - 30/30
FR France II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
GB
Grande
Bretagne
II
2H3+
G20 - G30/G31 20 - 28-30/37
GR Grèce
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
HR Croatie II
2H3B/P
G20 - G30/G31 20 - 30/30
HU Hongrie II
2HS3B/P
G20 - G30/G31
G25.1
25 - 30/30
25
IE Irlande II
2H3+
G20 - G30/G31 20 - 28-30/37
IS Islande I
3B/P
G30/G31 30/30
IT Italie II
2H3+
G20 - G30/G31 20 - 28-30/37
LT Lituanie
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
LU Luxembourg I
2E
G20 20
LV Lettonie II
2H3B/P
G20 - G30/G31 20 - 30/30
MT Malte I
3B/P
G30/G31 30/30
- 71 -
Pays Catégorie Type de gaz
Pression du gaz
(mbar)
NL Pays-Bas II
2L3B/P
G25 - G30/G31 25 - 30/30
NO Norvège II
2H3B/P
G20 - G30/G31 20 - 30/30
PL Pologne II
2WLwLs3B/P
G20/G27
G2.350
G30/G31
20/20
13
37/37
PT Portugal II
2H3+
G20 - G30/G31 20 - 28-30/37
RO Roumanie II
2H3B/P
G20 - G30/G31 20 - 30/30
SE Suède II
2H3B/P
G20 - G30/G31 20 - 30/30
SI Slovénie II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
SK Slovaquie
II
2H3B/P
II
2H3+
II
2H3B/P
G20 - G30/G31
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
20 - 50/50
TR Turquie II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
La non conformité aux valeurs ci-dessus ne garantit pas le bon fonctionnement
et le bon démarrage de l’appareil.
Tableau 2 Caractéristiques des buses et des brûleurs
(FR, BE– CAT. ΙΙ
2E+3+
)
Type de
gaz
Pression
du gaz
(mbar)
Buse
min/max
Réglage pour
l'air primaire
(mm)
Buse pour le
brûleur
d'allumage
Buse du
bypass
Brûleur 3,5 kW
G20 20 140 6 35 réglable
G25 25 145 6 35 réglable
G30/G31 28-30/37 92 8 20 50
Brûleur 6,0 kW
G20 20 185 4 35 réglable
G25 190 4 35 réglable
G30/G31 28-30/37 120 15 20 62
- 72 -
5. Installation et utilisation
5.1 Indications pour l'installateur
ATTENTION!
Tous les travaux de raccordement, d'installation ou d'entretien de l'appareil,
d'appareils de ventilation ou d'appareils d'évacuation de gaz de combustion
ne peuvent être effectués que par un personnel qualifié et spécialisé,
conformément aux normes internationales, nationales et locales en vigueur
dans le pays concerné.
• Lire attentivement l'instruction ci-dessous avant de commencer des travaux
d'installation ou de commencer à utiliser l'appareil.
• S'assurer que l'appareil n'a pas été endommagé durant le transport et que
l'emballage est entier au moment de la réception. En cas de présence de dégats
visibles ou d'éléments manquants, prévenir immédiatement le transporteur, le
revendeur ou le fabricant et transmettre le n° de l'art. et le n° de série (se trouvant
sur la plaquette d'identification sur le côté gauche, à l'extérieur de l'appareil dans le
cas des appareils portant le n° d'art. 1582001 et 1582201 et à l'intérieur du
soubassement ouvert pour le n° d'art.: 1582101) et joindre de la documentation
photographique.
• S'assurer qu'il n'existe aucun élément limitant l'accès au lieu de montage de
l'appareil comme des portes, des couloirs ou d'autres voies de communication.
• Lors du transport de l'appareil, il est possible qu'il soit renversé, ce qui ATTENTION :
peut provoquer des dégats matériels ou physiques. Veiller à utiliser un moyen de
transport adapté au poids de l'appareil. Ne pas le tirer ou le pencher, mais le
soulever perpendiculairement au sol et le déplacer à la verticale.
5.1.1 Installation
ATTENTION!
Conformément aux règles en vigueur, l'appareil ne peut être installé et
utilisé que dans des endroits constamment ventilés, ce qui permet d'éviter
l'accumulation de produits de combustion qui sont nocifs pour la santé.
• La pièce dans laquelle l'appareil est installé autant d'air qu'il est doit contenir
nécessaire pour la combustion du gaz et ne peut être inférieur à 2 m
3
/h par kW de
la puissance nominale de l'appareil (voir plaquette informative sur l'appareil).
De plus, veiller à respecter les règles de sécurité et d'hygiène de travail .
• L'air doit être amené directement de l'extérieur par une ouverture permanente ou par
un canal de ventilation relié à un apport d'air frais.
- 73 -
• Installer l'appareil dans des locaux dans lesquels sont prévus des systèmes
d'évacuation des gaz de combustion. L'installation doit être réalisée conformément
aux normes en vigueur.
• Les appareils appartiennent à la catégorie suivante:
• Appareils alimentés en gaz de type A et ne sont pas adaptés au
raccordement à une installation d'évacuation des gaz de combustion.
• Les gaz de combustion produits par l'appareil doivent être évacués par
l'intermédiaire de hottes prévues à cet effet ou à l'aide d'appareils semblables reliés
à une conduite de cheminée en service ou directement à l'extérieur.
• Si de tels appareils ne sont pas disponibles, il est autorisé d'utiliser un ventilateur
grâce auquel les gaz de combustion seront évacués directement à l'extérieur, et la
puissance de ce ventilateur ne peut être inférieure aux valeurs minimales requises.
• Avant de placer l'appareil à l'endroit prévu, vérifier les dimensions et la position
exacte des raccordements électriques et du raccordement au gaz.
• Placer l'appareil dans un endroit sûr, sur une surface plane pouvant supporter le
poids de l’appareil contenant la charge maximale de plats.
• Ne placer l'appareil sur une surface inflammable ou sensible à la chaleur. jamais
• Ne pas placer l'appareil à proximité d'une flamme nue, de fours électriques, de fours
à gaz ou de toute autre source de chaleur.
• Ne jamais placer l'appareil directement à côté de murs, murets, meubles ou tout
autre objet conçu dans des matériaux inflammables. Conserver un espace d’au
moins des parois latérales et de l’arrière du four. Conserver un espace 200 mm
minimum de entre la surface supérieure de l’appareil et tout objet placé 600 mm
au-dessus. Procéder conformément à la réglementation incendie en vigueur.
• Si le respect de ces espacements n’est pas possible, appliquer une protection sur
les éléments (ex. : un film protecteur conçu dans un matériau résistant aux
températures élevées), résistante à une température d'au moins 65 ° C .
• Régler le niveau et la hauteur de l’appareil à l’aide des pieds à vérins. De grandes
différences de hauteur ou une trop forte inclinaison peuvent avoir un impact négatif
sur le fonctionnement de l'appareil.
5.1.2 Raccordements électriques
DANGER ! Risques d'électrocution !
En cas de fonctionnement incorrect, l'installation électrique de l'appareil
peut provoquer des blessures!
Avant de procéder à l'installation, comparer les données du réseau
électrique local avec les données techniques de l'appareil (voir plaquette
informative). Ne brancher l'appareil qu'en cas de conformité totale!
- 74 -
• Avant de brancher l'appareil à l'alimentation électrique, s'assurer que les valeurs de
tension électrique et de fréquence se trouvant sur la plaquette informative
correspondent aux données du réseau électrique existant.
Une tolérance de ± 10% de différence de tension est tolérée.
• Le raccordement à une installation électrique doit être conforme aux règles et aux
normes internationales, nationales et locales en vigueur.
• L'appareil est équipé d'un câble électrique H07RN-F 5G2,5 CE14 sans fiche.
• L'appareil doit être raccordé à un circuit de compensation des potentiels (mise à la
terre). La borne de raccordement se trouve sous le côté gauche près du symbole .
5.1.3 Raccordement au gaz
AVERTISSEMENT!
L'installation de l'appareil, d'éventuelles modifications ou tout
réapprovisionnement en gaz doivent être effectués conformément aux
règles et aux normes en vigueur et par un personnel qualifié et spécialisé.
L'appareil devrait être vérifié au minimum une fois par an par un
personnel spécialisé. En cas d'incendie, fermer immédiatement la valve
d'arrivée du gaz et utiliser un extincteur approprié !
• L'appareil a été adapté et approuvé pour une utilisation avec le type de gaz inscrit sur
la plaquette informative. Vérifier si le réseau local d'alimentation en gaz est conforme
avant l'installation.
• Le raccord pour le gaz se trouve du côté gauche de l'appareil et est identifié par
une plaquette sur laquelle est inscrite . „GAS (GAZ)”
• Le raccordement au réseau de distribution de gaz ne peut être effectué que par un
installateur qualifié conformément aux règles et normes locales en vigueur.
• Dans les endroits librement accessibles dans lesquels l'appareil sera installé, veiller à
respecter les règles de sécurité et d'hygiène de travail et les normes de prévention
contre les incendies et les scènes de panique.
• La valve d'arrivée de gaz doit se trouver à un endroit facilement accessible entre le
réseau d'alimentation et l'appareil, de manière à ce qu'une coupure rapide de
l'alimentation en gaz soit possible en cas de besoin.
• S'assurer que le tuyau de raccordement du gaz ne touche aucune surface
chaude du four.
- 75 -
ATTENTION!
Après l'installation de l'appareil, vérifier si tous les raccords sont bien serrés.
Ne jamais utiliser de flamme pour vérifier l'étanchéité des raccords de gaz,
mais toujours utiliser une solution d'eau et de savon ou un produit moussant
spécialement conçu pour déceler les fuites localisées.
Utilisation avec un gaz conforme au type recommandé pour l'appareil
Vérifier si le type de gaz inscrit sur la plaquette informative est conforme au gaz fourni par
le réseau local. Vérifier ensuite la conformité aux données ci-dessous.
a) Contrôle de la pression d'alimentation (des. 1)
La pression d'alimentation peut être mesurée à l'aide d'un
manomètre, d'un tube U ou d'un manomètre électronique
d'une précision de minimum 0,1 mbar.
- Dévisser la vis „A“ du tube „B“ afin de vérifier la pression.
- Insérer le manomètre.
- Allumer l'appareil et vérifier si la pression est conforme
aux valeurs données.
des. 1
ATTENTION!
L'appareil ne fonctionne correctement que dans le cas où la pression dans
le circuit du gaz se trouve dans la fourchette de valeurs correspondante
aux différents types de gaz données dans le tableau 1 „Catégories de gaz
utilisés dans différents pays” aux pages 70 et 71.
b) Contrôle du brûleur principal
Allumer l'appareil, allumer chaque brûleur et vérifier si la flamme, l'allumage et la
position de la molette au plus petit feu sont corrects. Dans le cas contraire, vérifier
les buses et le réglage de l'air primaire.
Modification pour un autre type de gaz / réglages
• L'appareil a été adapté et approuvé pour fonctionner avec le type de gaz inscrit sur
la plaquette informative (gaz naturel).
• En cas de besoin, l'appareil peut être adapté à un autre type de gaz, mais d'autres
buses spéciales et d'autres réglages sont alors nécessaires. Des buses
d'adaptation au GPL sont fournies avec l'appareil.
- 76 -
• La modification pour un autre type de gaz que celui pour lequel est conçu le brûleur
ne peut être effectuée que par un installateur de gaz qualifié.
a) Remplacement de la buse du brûleur principal
• Retirer toutes les molettes de réglage et déposer le tableau de commande pour
avoir accès aux supports des buses.
• Dévisser la vis de fixation du support de la buse.
• Remplacer la buse démontée par une nouvelle, conçue pour le type de gaz adéquat
(les données concernant les buses se trouvent dans le tableau 2 „Caractéristiques
des buses et des brûleurs", page 71Revisser la buse.
• Remplacer les autres buses conformément aux indications ci-dessus.
b) Remplacement de la buse du brûleur d'allumage
L'accès au brûleur d'allumage n'est possible qu'après avoir déposé le panneau de
commande. Retirer l'écrou de fermeture du brûleur et remplacer ou régler la buse de
flamme d'allumage conformément au type de gaz utilisé.
c) Réglage de l'air primaire (des. 2)
Si l'air primaire a été réglé correctement, la flamme brûle de
manière stable, et il ne peut donc y avoir aucune extinction
même momentanée de la flamme lorsque le brûleur est
froid, et aucun retour de flamme lorsque le brûleur est
chaud.
La distance prévue („X“) de réglage de l'entrée d'air
primaire est donnée sur le et dans le . des. 2 tableau 2
Après le remplacement des buses, vérifier le réglage de
l'entrée d'air primaire pour tous les brûleurs.
des. 2
d) Réglage du brûleur d'allumage
Régler le brûleur d'allumage et vérifier si la flamme brûle sans interruptions et de
manière stable, et si elle entoure tout l'élement thermique. S'il en est autrement,
vérifier si des buses adéquates ont été posées ( ).tableau 2, page 71
- 77 -
e) Réglage de la réduction de la flamme (des. 3)
• Après avoir modifié le type de gaz, il est nécessaire de changer les réglages de la
petite flamme pour chaque brûleur.
• Effectuer le réglage de la manière suivante:
• allumer le brûleur;
• tourner la molette de réglage dans le sens anti-horlogique jusqu'à la position
de la plus petite flamme (symbole de petite flamme);
• retirer la molette de réglage de la broche de la valve.
•
En cas de modification resserrer du GPL au gaz naturel,
la vis de réglage fin avec un tournevis dans le F (des. 3)
sens anti-horlogique jusqu'à obtention de la puissance de
flamme désirée.
• En cas de modification resserrer du gaz naturel au GPL,
la vis de réglage fin avec un tournevis dans le F (des. 3)
sens horlogique jusqu'à obtention de la puissance de
flamme désirée.
des. 3
• Replacer ensuite la molette de réglage et la tourner rapidement de la position de
flamme maximale à la position minimal et vérifier si le réglage est suffisant, et que la
flamme permet de maintenir chauffé l'élément thermique. Dans le cas contraire,
corriger le réglage de la petite flamme.
• Après le remplacement des buses ou après leur réglage, toujours s'assurer que la
flamme a une couleur bleutée, qu'elle brûle de manière stable, qu'elle ne saute pas
du brûleur et qu'il n'y a pas de retour de flamme lors du changement de position de
grande à petite flamme.
ATTENTION!
• Après modification pour un autre type de gaz, vérifier l'étanchéité de l'installation
à l'aide d'un spray spécial ou avec une solution d'eau et de savon.(ne jamais
utiliser de flamme!).
• Après avoir effectué les changements ou les réglages voulus sur l'appareil,
reposer toutes les pièces déposées préalablement, afin que l'appareil soit prêt à
refonctionner.
• Après modification du type de gaz, retirer l'ancienne étiquette contenant les
valeurs de réglage et la remplacer par une nouvelle étiquette comprenant les
valeurs pour le nouveau type de gaz.
- 78 -
5.2 Indications pour l'utilisateur
ATTENTION!
Lire attentivement le mode d'emploi ci-dessous, car il contient des
indications importantes sur la sécurité et sur l'utilisation de l'appareil.
Conserver ce mode d'emploi de manière à ce qu'il soit accessible à tout
moment.
Une installation défectueuse, des erreurs d'utilisation, d'entretien, de
nettoyage ou d'éventuelles modifications peuvent être la cause d'un
mauvais fonctionnement de l'appareil, de dégâts ou de blessures.
5.2.1 Première utilisation
• S'assurer qu'aucun objet n'est resté à l'intérieur du four électrique ou sur la surface
de cuisson (équipement, film d'emballage, mode d'emploi).
• Avant d'allumer l'appareil, retirer délicatement le film de protection et éliminer tous
les restes de colle à l'aide d'eau tiède et de savon ou d'un dissolvant approprié.
• Avant d'allumer l'appareil, vérifier si l'installation est correcte, vérifier la stabilité et la
mise à niveau de l'appareil ainsi que la réalisation correcte des raccordements de
l'électricité et du gaz.
• Ne pas couvrir les orifices de ventilation.
• Les éléments de l'appareil qui auraient pu éventuellement être démontés durant
l'installation et la réalisation des raccordements doivent être remontés sur l'appareil.
• Avant de commencer à utiliser l'appareil, le nettoyer conformément aux
indications contenues dans le point . 6.2 „Nettoyage“
5.2.2 Eléments de contrôle
1.
Molette de réglage de la
température du four
2.
Molette de changement
de fonction du four
3.
Témoin d'alimentation (vert)
4.
Témoin de fonctionnement (orange)
5.
Molette de réglage du brûleur
(4 ou 6)
4
.
3. 5.
2
.
1.
- 79 -
5.2.3 Surface de cuisson au gaz
Allumage des brûleurs
• S'assurer que toutes les molettes sont en
position . OFF
• Ouvrir la valve d'arrivée du gaz à l'avant de l'appareil.
• Pour allumer un brûleur, appuyer sur la molette
correspondante et la tourner dans le sens anti-
horlogique jusqu'à la position avec le symbole de
flamme d'allumage .
• Maintenir la molette enfoncée 3-4 secondes
et allumer la flamme avec un briquet.
• Maintenir encore la molette enfoncée quelques secondes afin d'obtenir une flamme
qui reste allumée en permanence.
• Régler la taille de la flamme désirée en tournant la molette dans le sens
correspondant à la grande flamme ou à la petite flamme . La molette doit
toujours se trouver entre ces deux positions, jamais entre la position grande
flamme et la position OFF .
• En cas d'extinction accidentelle de la flamme (p.ex. un courant d'air, liquide renversé,
etc.), la valve de sécurité s'active et l'alimentation en gaz est interrompue.
• Pour éteindre le brûleur, placer la molette en . position OFF
• En fin de journée, fermer la valve d'alimentation en gaz.
Indications et conseils
• Eviter que la flamme ne déborde de la casserole (ou de la poële).
• Lorsque les aliments commencent à cuire, réduire la taille de la flamme au niveau
minimal afin d'éviter que la flamme ne soit éteinte par des liquides débordant du
récipient.
• Durant la cuisson de graisses et d'huiles, ne pas laisser l'appareil sans surveillance,
car en cas de surchauffe, ces liquides peuvent d'enflammer. Risque d'incendie!
• N'utiliser que des récipients à fond plat pour la cuisson.
• Placer les récipients de cuisson sur la grille de manière à ce que la flamme se trouve
au centre.
- 80 -
ATTENTION
Si l'appareil ne devait être utilisé durant une longue période ou en cas de
défaillance, fermer la valve d'arrivée du gaz externe à l'appareil.
De plus, il est conseillé de faire contrôler régulièrement (au moins une fois par
an) l'appareil par un personnel qualifié et spécialisé.
5.2.4 Four électrique
• Avant d'allumer le four, s'assurer qu'à l'intérieur ne se trouve que l'équipement
destiné à la cuisson (normalement, la grille-étagère sur laquelle sont placés les
récipients de cuisson après préchauffage du four suffit).
• Avant la première utilisation du four, le faire chauffer sans aliments à la température
maximale durant 45 minutes. L'évaporation des substances de protection des
surfaces du four peut provoquer des odeurs nauséabondes, mais ce phénomène ne
se répètera pas par la suite. Après avoir chauffé le four de cette manière, ventiler le
local en laissant la porte du four ouverte.
• Toujours faire préchauffer le four à la température désirée avant d'y placer des
aliments.
• Afin d'atteindre un effet de cuisson optimal, choisir la température et la fonction
adéquate du four.
Réglage de la température
• Régler la température à l'aide de la molette
de réglage de la température, dans une plage
comprise entre 50 et 300 °C, en fonction du
plat à préparer.
• Le témoin orange est allumé durant la phase
de préchauffage du four et s'éteint lorsque la
température réglée est atteinte.
• Les aliments à cuire peuvent désormais être
placés dans le four.
• Lorsque la température à l'intérieur du four baisse,
le témoin se rallume et signalise que l'appareil
chauffe de nouveau à la température réglée.
- 81 -
Fonctions
• Choisir la fonction adéquate du four correspondant au procédé de cuisson d'un
plat donné en plaçant la molette de choix de fonction dans la position voulue, en
la tournant dans le sens des aiguilles d'une montre.
Les fonctions suivantes sont possibles:
position OFF
chauffe par le bas
chauffe par le haut
chauffe en haut et en bas
ATTENTION
En fin de cuisson (d'utilisation) du four, placer la molette
de choix de fonction en position OFF.
Niveaux
• sont disponibles pour le four: 3 niveaux
1 bas, 1 moyen, 1 haut.
• le niveau moyen convient à la plupart des
tâches car il correspond à la zone où la
température réglée via la molette de réglage
est parfaitement stabilisée.
Indications et conseils
• En fonction de la taille des portions de nourriture et de l'épaisseur des matériaux
des récipients utilisés pour la cuisson (céramique, verre, aluminium, inox), des
différences de temps de cuisson peuvent apparaître par rapport aux temps
donnés dans les recettes.
• Dans le cas d'aliments délicats et de plats préparés à base de levures, éviter l'ouver-
ture de la porte du four pour garder une température interne permanente et stable.
• Dans le but de réaliser des économies d'énergie, dans le cas de plats ou de
préparation longues à cuire, il est possible d'éteindre le four quelques minutes avant
le temps prévu dans la recette, sans ouvrir la porte, afin de garder et d'employer la
chaleur restante à l'intérieur de l'appareil.
- 82 -
6. Nettoyage et maintenance
6.1 Consignes de sécurité
o Avant de procéder au nettoyage de l'appareil, et également avant chaque
réparation, débrancher la cuisinière de l'alimentation électrique, fermer la valve
principale d'arrivée de gaz et attendre que l'appareil refroidisse.
o Ne pas utiliser de produits de nettoyage corrosifs et veiller à ce qu'aucun liquide ou
d'eau ne pénètre à l'intérieur.
o Afin de se protéger contre les électrocutions, plonger la fiche ou le câble ne jamais
d'alimentation électrique dans l'eau ou dans tout autre liquide.
ATTENTION !
L'appareil n'est pas prévu pour être rincé directement par un jet d'eau
claire. Par conséquent, ne pas utiliser non plus de nettoyeur à haute
pression.
6.2 Nettoyage
o Dans le but d'assurer un fonctionnement sans failles, une hygiène et un rendement
parfaits, nettoyer l'appareil chaque jour en fin de journée de travail.
o Avant de nettoyer l'appareil, le débrancher de l'alimentation électrique, fermer la
valve d'arrivée du gaz et attendre que l'appareil refroidisse.
Surfaces de cuisson au gaz
o Retirer les grilles et les protections des brûleurs.
o Nettoyer la surface de cuisson à l'aide d'une lavette souple ou d'une éponge imbibée
d'eau chaudeSi nécessaire, utiliser un produit de nettoyage neutre. Sécher ensuite
les surfaces de cuisson.
o Nettoyer les grilles en fonte et les protections des brûleurs à l'aide d'une lavette
souple et d'un produit de nettoyage neutre. Rincer correctement et laisser sécher
ces éléments.
o Replacer les grilles et les protections des brûleurs après les avoir nettoyés.
- 83 -
Four électrique
o Nettoyer soigneusement l'intérieur et les rails des grilles à l'aide d'une lavette
souple ou d'une éponge imbibée d'eau chaude et de produit de nettoyage prévu
pour le nettoyage des surfaces en acier inoxydable. Rincer soigneusement à l'eau
chaude en veillant à ne pas laisser de traces de produit de nettoyage. Laisser
sécher ensuite l'intérieur du four et les rails des grilles.
o Ne pas utiliser d'éponges rugueuses ou d'autres produits qui pourraient
endommager les surfaces du four.
Boîtier de l'appareil
o Nettoyer le corpus et la porte de l'appareil chaque jour à l'eau tiède savonneuse.
Bien rincer ensuite et essuyer soigneusement ces surfaces.
o Pour le nettoyage des surfaces en acier inoxydable (boîtier, surfaces de cuisson et
porte du four), n'utiliser que des produits spécialement conçus pour le nettoyage
de l'acier inoxydable. L'utilisation d'autres produits peut entraîner la corrosion de
l'appareil
o Tenir compte des indications du fabricant se trouvant sur l'emballage des produits
de nettoyage utilisés.
o Ne pas utiliser de paille de fer, de brosses de fer ou de grattoirs en métal car cela
peut provoquer des dépôts de particules de fer causant ensuite des points de
rouille.
o de produits contenant du chlore (blanchissants, acide Ne pas utiliser
chlorydrique, etc.).
o En fin de nettoyage, laisser sécher les surfaces et les polir à l'aide d'un chiffon
souple et sec.
6.3 Entretien
o Faire contrôler régulièrement (au moins une fois par an) l'appareil par un technicien
qualifié et spécialisé. Contacter à cet effet un atelier de réparation et d'entretien.
o Avant d'effectuer tout travail d'entretien, débrancher l'alimentation électrique,
fermer la valve principale d'arrivée du gaz et attendre que l'appareil refroidisse.
o Avant de déplacer l'appareil à un autre endroit, déconnecter les raccords
d'électricité et de gaz. Avant de le rallumer, s'assurer du raccordement de ces
éléments conformément aux normes locales en vigueur
- 84 -
7. Elimination des éléments usés
Appareils usagés
Procéder à l´élimination de l´appareil usagé à la fin de sa durée de vie conformément
aux prescriptions nationales. Il est recommandé de contacter une entreprise spécialisée
dans la gestion des éléments usés ou de contacter le département d’élimination de
votre commune.
AVERTISSEMENT !
Afin d´exclure l´abus et les risques encourus, rendre l´appareil usagé
inutilisable avant son élimination. Débrancher pour cela l´appareil de
l´alimentation secteur et retirer le câble d´alimentation de l´appareil.
INDICATION !
Pour l’élimination de l’appareil veuillez respecter
les prescriptions en vigueur dans votre pays et
votre commune.
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tél.: +49 (0) 5258 971-0
Germany Fax: +49 (0) 5258 971-120
- 85 -
ITALIANO
Traduzione
delle istruzioni per l’uso originali
Prima di iniziare a utilizzare l’apparecchiatura, leggere attentamente
le manuale di utilizzo e conservarle in un luogo sicuro!
1. Informazioni generali .............................................................................................. 86
1.1 Informazioni riguardanti il manuale di utilizzo ....................................................... 86
1.2 Spiegazione dei simboli ........................................................................................ 86
1.3 Responsabilità del produttore e garanzia ............................................................. 87
1.4 Difesa dei diritti d'autore ....................................................................................... 87
1.5 Dichiarazione di conformità .................................................................................. 87
2. Sicurezza .................................................................................................................. 88
2.1 Indicazioni riguardanti la sicurezza ....................................................................... 88
2.2 Fonti di pericolo .................................................................................................... 89
2.3 Utilizzo secondo la destinazione d'uso ................................................................. 90
3. Trasporto, imballaggio e stoccaggio ..................................................................... 91
3.1 Controllo della fornitura ........................................................................................ 91
3.2 Imballaggio ........................................................................................................... 91
3.3 Stoccaggio ............................................................................................................ 91
4. Parametri tecnici ..................................................................................................... 92
5. Installazione e utilizzo ........................................................................................... 100
5.1 Indicazioni per l’installatore ................................................................................ 100
5.1.1 Installazione ............................................................................................ 100
5.1.2 Allacciamento elettrico ............................................................................. 101
5.1.3 Allacciamento del gas .............................................................................. 102
5.2 Indicazioni per l’utente ........................................................................................ 106
5.2.1 Primo avviamento .................................................................................... 106
5.2.2 Elemementi di comando .......................................................................... 106
5.2.3 Piano di cottura a gas .............................................................................. 107
5.2.4 Forno elettrico.......................................................................................... 108
6. Pulizia e manutenzione ......................................................................................... 110
6.1 Indicazioni riguardanti la sicurezza ..................................................................... 110
6.2 Pulizia ................................................................................................................. 110
6.3 Manutenzione ..................................................................................................... 111
7. Smaltimento ........................................................................................................... 112
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tél.: +49 (0) 5258 971-0
Germany Fax: +49 (0) 5258 971-120
I/CH
- 86 -
1. Informazioni generali
1.1 Informazioni riguardanti il manuale di utilizzo
Il presente manuale di utilizzo contiene la descrizione dell'installazione dell'apparecchia-
tura, il suo funzionamento e la manutenzione, ed è una fonte importante di informazioni e
consigli.
Per usare correttamente e in piena sicurezza l'apparecchiatura è necessario conoscere e
rispettare tutte le indicazioni sulla sicurezza e sul funzionamento in esso contenute.
Inoltre vanno rispettate le norme locali riguardanti la prevenzione degli incidenti e i principi
di igiene e sicurezza sul lavoro.
Il manuale di utilizzo è parte integrante dell'apparecchiatura, e va conservato nei pressi
dell'apparecchiatura, affinché le persone che installano l'apparecchiatura, che effettuano
lavori di manutenzione, che utilizzano e puliscono l'apparecchiatura, possano avervi
accesso.
1.2 Spiegazione dei simboli
Le indicazioni importanti riguardanti la sicurezza e questioni tecniche, sono state eviden-
ziate nel presente manuale con opportuni simboli. Tali indicazioni vanno assolutamente
rispettate, per evitare eventuali incidenti, con danni per la salute delle persone e danni per
le cose.
PERICOLO!
Questo simbolo indica un pericolo diretto, tale da provocare gravi lesioni
corporee o la morte.
Per evitare le possibili conseguenze, rispettare le indicazioni a seguire.
AVVERTENZA!
Questo simbolo indica situazioni pericolose, tali da provocare gravi lesioni
corporee o la morte.
Per evitare le possibili conseguenze, rispettare le indicazioni a seguire.
ATTENZIONE!
Questo simbolo indica la possibile comparsa di situazioni pericolose, tali da
provocare lesioni leggere, il danneggiamento, il malfunzionamento e/
o la rottura dell'apparecchiatura.
Per evitare le possibili conseguenze, rispettare le indicazioni a seguire.
INDICAZIONE!
Questo simbolo indica i consigli e le informazioni a cui attenersi per garantire
un utilizzo dell'apparecchiatura privo di problemi ed efficace.
- 87 -
1.3 Responsabilità del produttore e garanzia
Tutte le informazioni contenute nel presente manuale sono state raccolte rispettando le
norme in vigore, lo stato attuale delle conoscenze di progettazione e costruzione, le nostre
conoscenze e la nostra esperienza pluriennale.
Anche le traduzioni del presente manuale sono state realizzate nel modo il più corretto
possibile. Non ci assumiamo tuttavia la responsabilità per eventuali errori di traduzione.
La versione che fa fede è il manuale di utilizzo allegato in lingua tedesca.
Nel caso di ordine di modelli speciali o con opzioni supplementari, o nel caso di
applicazione degli ultimi risultati del progresso tecnico, l'apparecchiatura fornita può
essere difforme dalle descrizioni e
dai disegni contenuti nel presente manuale di utilizzo.
INDICAZIONE!
Prima di iniziare qualsiasi operazione legata all’apparecchiatura, ed in particolar
modo al suo avviamento, leggere attentamente le presenti istruzioni per l'uso!
Il fabbricante di danni e malfunzionamenti dovuti a: non sarà ritenuto responsabile
- mancato rispetto delle indicazioni relative all’installazione, all’uso ed alla pulizia;
- utilizzo non conforme alla destinazione;
- modifiche apportate dall'utente;
- utilizzo di pezzi di ricambio non autorizzati;
Ci riserviamo il diritto di introdurre delle modifiche tecniche nel prodotto, al fine di
migliorare le caratteristiche funzionali dell'apparecchiatura e di migliorarla.
1.4 Difesa dei diritti d'autore
Il presente manuale di utilizzo e i testi, i disegni, le foto e gli altri elementi in esso
contenuto sono soggetti alle leggi di difesa dei diritti d'autore. E' vietato riprodurre il
contenuto del manuale di utilizzo in qualunque forma e in qualunque modo (anche
parzialmente) ed è vietato l'utilizzo e/o la trasmissione del suo contenuto a terze persone
senza l'assenso scritto del produttore. La violazione di quanto sopra produrrà l'obbligo
del pagamento di un risarcimento. Ci riserviamo il diritto di rivendicare ulteriori
risarcimenti.
INDICAZIONE!
I dati, i testi, i disegni, le foto e le descrizioni contenute nel presente manuale
sono soggette alle leggi di difesa del diritto d'autore, e alle norme di protezione
della proprietà industriale. Ogni utilizzo non permesso verrà punito.
1.5 Dichiarazione di conformità
L'apparecchiatura rispetta le norme ed indicazioni dell'Unione Europea
attualmente in vigore. Confermiamo quanto sopra nella Dichiarazione di
Conformità CE. In caso di necessità Vi inviamo volentieri l'opportuna
Dichiarazione di Conformità.
- 88 -
2. Sicurezza
L'apparecchiatura è stata realizzata secondo lo stato dell'arte nel settore della tecnologia.
Tuttavia l'apparecchiatura può essere fonte di rischi, se viene usata in modo scorretto o
non conforme con la sua destinazione d'uso.
La conoscenza del contenuto del manuale di utilizzo è una delle condizioni necessarie
per evitare pericoli ed errori, ed allo stesso tempo permette di utilizzare l'apparecchiatura
in piena sicurezza ed affidabilità.
Prima di iniziare ad utilizzare l’apparecchiatura, leggere attentamente le istruzioni per l’uso
e conservarle per futura referenza. Qualora l’apparecchiatura sia trasmessa a terze
persone, sarà necessario conferirgli anche le presenti istruzioni per l'uso.
Tutte le persone che utilizzeranno l’apparecchiatura dovranno prendere in considerazione
le raccomandazioni e le indicazioni contenute nelle presenti istruzioni per l’uso.
2.1 Indicazioni riguardanti la sicurezza
• Senza il consenso espresso del produttore, è vietato realizzare qualsiasi variazione o
modifica dell'apparecchiatura, per evitare eventuali pericoli e per assicurare il
funzionamento ottimale.
• L'apparecchiatura può essere utilizzata solamente quando non vi siano riserve circa il
suo stato tecnico, il che permette di lavorare in sicurezza.
• Evitare il contatto del cavo di alimentazione con fonti di calore e spigoli taglienti.
Il cavo di alimentazione non dovrà pendere dal tavolo o da un altro piano di lavoro.
Fare attenzione, affinché nessuno pesti il cavo o si inciampi su di esso.
• Il cavo di alimentazione non deve essere piegato, schiacciato, attorcigliato, deve
essere sempre completamente disteso.
• Non appoggiare mai l’apparecchio o alcun oggetto sul cavo di alimentazione.
• I lavori di manutenzione e riparazione devono essere eseguiti da personale qualificato
utilizzando pezzi di ricambio e accessori originali. Non cercare mai di riparare da
soli il dispositivo!
• Non utilizzare accessori e pezzi di ricambio non raccomandati dal fabbricante. Infatti,
possono costituire un pericolo per l’utente e per altre persone, comportare il
danneggiamento dell'apparecchiatura o provocare la perdita del diritto di garanzia.
Utilizzare soltanto pezzi di ricambio originale!
• Prima del primo utilizzo o dei lavori di manutenzione, o nel caso in cui si preveda un
interruzione prolungata dell’utilizzo dell’apparecchiatura, staccarla dalla rete elettrica e
chiudere la valvola del gas.
- 89 -
2.2 Fonti di pericolo
PERICOLO! Pericolo di morte a causa della fulminazione elettrica!
Per evitare i rischi legati alla corrente elettrica, rispettare le indicazioni di sicurezza
riportate a seguire.
Non utilizzare l’apparecchiatura qualora non funzioni correttamente, sia
danneggiata o abbia subito una caduta.
Il cavo di alimentazione dovrà essere controllato regolarmente per rilevare eventuali
danneggiamenti. Non utilizzare l’apparecchiatura qualora presenti tracce di danni.
Qualora il cavo sia danneggiato, la sua riparazione, onde evitare pericoli, dovrà
essere affidata ad un’officina autorizzata o ad un elettricista qualificato.
Non aprire mai l’involucro esterno dell’apparecchiatura. In caso di contatto con i
raccordi ed i cavi sotto tensione esiste il rischio di fulminazione.
Non immergere mai il cavo di allacciamento in acqua o in altri liquidi.
Non utilizzare mai l’apparecchiatura con mani bagnate o umide.
Staccare l’apparecchiatura dalla rete elettrica:
- quando l’apparecchiatura non è usata,
- in presenza di disturbi durante il funzionamento,
- prima di pulire l’apparecchiatura.
Per lavare l’apparecchiatura, non utilizzare getti d’acqua o idropulitrici. L’acqua
potrà entrare all’interno dell’apparecchiatura, danneggiare gli elementi elettrici e
causare la fulminazione dell'utente!
AVVERTENZA! Pericolo di ustione!
Per evitare le conseguenze di questo fattore di rischio, leggere attentamente le
indicazioni a seguire:
Non toccare mai le superfici calde del forno elettrico e dei fornelli a gas.
Utilizzare presine per i tegami o guanti di protezione.
Durante il funzionamento dell’apparecchiatura, i bambini non vi si potranno
avvicinare e giocare nell'area immediatamente circostante.
PERICOLO! Rischio di soffocamento!
Per evitare le conseguenze di questo fattore di rischio, leggere attentamente le
indicazioni a seguire:
Impedire ai bambini l’accesso ai materiali di imballaggio, quali ad es.:
sacchi di plastica ed elementi in polistirolo.
- 91 -
3. Trasporto, imballaggio e stoccaggio
3.1 Controllo della fornitura
Alla ricezione della fornitura va immediatamente controllato che l'apparecchiatura sia
completa e che non sia stata danneggiata durante il trasporto. Nel caso si rilevino
danneggiamenti visibili dovuti al trasporto, va rifiutata l'accettazione dell'apparecchiatura,
o va eseguita un'accettazione condizionale.
L'ambito dei danneggiamenti va riportato sui documenti di trasporto/lettera di trasporto
dello spedizioniere. Successivamente va fatto il reclamo.
I danni non visibili vanno comunicati immediatamente dopo la loro rilevazione, in quando
le richieste di risarcimento possono essere presentate solo entro i termini di reclamo in
vigore.
3.2 Imballaggio
Vi preghiamo di non gettare l'imballaggio dell'apparecchiatura. Può essere necessario per
conservare l'apparecchiatura, durante un trasloco o durante l'invio dell'apparecchiatura al
nostro punto di assistenza nel caso si presenti un'eventuale danneggiamento. Prima di
avviare l'apparecchiatura è necessario eliminare completamente da essa ogni materiale di
imballaggio interno ed esterno.
INDICAZIONE!
Nello smaltimento dell'imballaggio vanno rispettate le norme in vigore
in un dato paese. I materiali di imballaggio riciclabili vanno riciclati.
Vi preghiamo di controllare che l'apparecchiatura e gli accessori siano completi.
Se mancasse una qualsiasi parte, Vi preghiamo di contattare il nostro Reparto Servizio
Clienti.
3.3 Stoccaggio
L'imballaggio va mantenuto chiuso fino al momento dell'installazione dell'apparecchiatura,
e durante la conservazione vanno rispettate le marcature riguardanti il modo di posa ed
immagazzinamento dell'imballaggio.
L'imballaggio dell'apparecchiatura va sempre conservato secondo le seguenti condizioni:
- non immagazzinare all'aperto,
- conservare in un ambiente asciutto, proteggendo dalla polvere,
- non esporre all'azione di mezzi aggressivi,
- proteggere dall'azione dei raggi solari,
- evitare gli urti,
- nel caso di immagazzinamento per un tempo prolungato (oltre i tre mesi),
controllare regolarmente lo stato di tutte le parti e dell'imballaggio, in caso di
necessità rinfrescare e rinnovare l'apparecchiatura.
- 92 -
4. Parametri tecnici
MFG 7340 / 1582001
B A
A 3,5 kW
A B
B 6,0 kW
①
Griglie in ghisa
⑥
Impugnatura dello sportello del forno
②
Fornelli (4)
⑦
Piedini ad altezza regolabile
③
Elementi di comando
⑧
Griglia – mensola
④
Guide per i ripiani
⑨
Involucro
⑤
Sportello del forno
⑩
Scarico del vapore
⑤
④
⑥
⑧
⑦
⑨
①
②
⑩
- 93 -
Nome
Cucina a gas a 4 fornelli MFG 7340
con forno elettrico 2/1 GN
N. art.:
1582001
Realizzazione:
cucina a gas
acciaio inox
pesanti griglie in ghisa
piedini regolabili in acciaio inox
impugnatura in acciaio inossidabile
fornelli a gas con dispositivo di intercettazione
accensione manuale
4 fornelli a gas 2 x 3,5 kW / 2 x 6,0 kW
impostazione per gas metano H, ugelli per propano
allegati
forno elettrico
predisposto per 2/1 GN
3 livelli di guide
riscaldamento dall’alto, dal basso, dall'alto/basso
scarico del vapore
Intervallo di regolazione
della temperatura del
forno:
60 °C - 250 °C
Valore di allacciamento
gas:
19,0 kW
Valori elettrici di
allacciamento:
6,0 kW / 400 V 50/60 Hz 2 NAC
Dimensioni
dell’apparecchiatura:
L 800 x P 700 x A 910-955 mm
Dimensioni del forno: L 650 x P 580 x A 260 mm
Peso: 102,4 kg
Equipaggiamento: 1 griglia, L 645 x P 525 mm
Si riserva il diritto a introdurre cambiamenti tecnici!
- 94 -
MFGO 7060 / 1582101
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Griglie in ghisa
②
Fornelli in ghisa (6)
③
Elementi di comando
④
Base aperta
⑤
Piedini ad altezza regolabile
③
④
⑤
①
②
- 95 -
Nome
Cucina a gas a 6 fornelli MFG 7060
con base aperta
N. art.:
1582101
Realizzazione:
cucina a gas
acciaio inox
pesanti griglie in ghisa
piedini regolabili in acciaio inox
fornelli a gas con dispositivo di intercettazione
accensione manuale
6 fornelli a gas: 3 x 3,5 kW / 3 x 6,0 kW
impostazione per gas metano H, ugelli per
propano allegati
Valore di allacciamento
gas: 28,5 kW
Dimensioni
dell’apparecchiatura: L 1200 x P 700 x A 910-955 mm
Peso: 79,2 kg
Si riserva il diritto a introdurre cambiamenti tecnici!
- 96 -
MFG 7360 / 1582201
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Griglie in ghisa
⑥
Piedini ad altezza regolabile
②
Fornelli a gas (6)
⑦
Impugnatura dello sportello del
forno
③
Elementi di komando
⑧
Sportello del forno
④
Base aperta
⑨
Griglia – ripiano
⑤
Guide per i ripiani
⑩
Involucro
Scarico del vapore
⑦
⑤
③
⑩
⑧
⑨
④
②
①
⑥
- 97 -
Nome
Cucina a gas a 6 fornelli MFG 7360
con forno elettrico 2/1 GN
e base aperta
N. art.:
1582201
Realizzazione:
cucina a gas
acciaio inox
pesanti griglie in ghisa
piedini regolabili in acciaio inox
impugnatura in acciaio inossidabile
fornelli a gas con dispositivo di intercettazione
accensione manuale
6 fornelli a gas: 3 x 3,5 kW / 3 x 6,0 kW
impostazione per gas metano H, ugelli per propano
allegati
forno elettrico
predisposto per 2/1 GN
3 livelli di guide
riscaldamento dall’alto, dal basso, dall'alto/basso
scarico del vapore
Intervallo di regolazione
della temperatura del
forno:
100 °C - 300 °C
Valore di allacciamento
gas: 28,5 kW
Valori elettrici di
allacciamento: 6,0 kW / 400 V 50/60 Hz 2 NAC
Dimensioni
dell’apparecchiatura: L 1200 x P 700 x A 910-955 mm
Dimensioni del forno: L 650 x P 580 x A 260 mm
Dimensione della base
aperta: L 352 x P 535 x A 380 mm
Peso: 129,4 kg
Equipaggiamento: 1 griglia, L 650 x P 530 mm
Si riserva il diritto a introdurre cambiamenti tecnici!
- 98 -
Tabella 1 Categorie di gas applicate nei vari paesi
Bestimmungsland
Kategorien
Gastyp
Gasdruck (mbar)
AT Austria II
2H3B/P
G20 - G30/G31 20 - 50/50
BE Belgio II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
BG Bulgaria II
2H3B/P
G20 - G30/G31 20 - 30/30
CH Svizzera
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 50/50
20 - 28-30/37
CY Cipro
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
CZ
Repubblica
Ceca
II
2H3+
G20 - G30/G31 20 - 28-30/37
DE Germania
II
2H3B/P
II
2ELL3B/P
G20 - G30/G31
G25
20 - 50/50
20
DK Danimarca II
2H3B/P
G20 - G30/G31 20 - 30/30
EE Estonia II
2H3B/P
G20 - G30/G31 20 - 30/30
ES Spagna II
2H3+
G20 - G30/G31 20 - 28-30/37
FI Finlandia II
2H3B/P
G20 - G30/G31 20 - 30/30
FR Francia II
2E+3+
G20/G25 -
G30/G31 20/25 - 28-30/37
GB Gran Bretagna II
2H3+
G20 - G30/G31 20 - 28-30/37
GR Grecia
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
HR Croazia II
2H3B/P
G20 - G30/G31 20 - 30/30
HU Ungheria II
2HS3B/P
G20 - G30/G31
G25.1
25 - 30/30
25
IE Irlanda II
2H3+
G20 - G30/G31 20 - 28-30/37
IS Islanda I
3B/P
G30/G31 30/30
IT Italia II
2H3+
G20 - G30/G31 20 - 28-30/37
LT Lituania
II
2H3B/P
II
2H3+
G20 - G30/G31
G20 - G30/G31
20 - 30/30
20 - 28-30/37
LU Lussemburgo I
2E
G20 20
LV Lettonia II
2H3B/P
G20 - G30/G31 20 - 30/30
MT Malta I
3B/P
G30/G31 30/30
- 100 -
5. Installazione e utilizzo
5.1 Indicazioni per l’installatore
ATTENZIONE!
Tutti i lavori di collegamento, installazione e manutenzione legati
all'apparecchiatura, nonché alle apparecchiature di ventilazione ed
evacuazione dei gas di scarico, potranno essere effettuati
esclusivamente da personale qualificato, specializzato, nel rispetto delle
norme internazionali, nazionali e locali vigenti in un dato paese.
• Prima dell’inizio dei lavori di installazione e del primo utilizzo, leggere attentamente
le presenti istruzioni.
• Dopo aver ricevuto l’apparecchiatura, accertarsi che non abbia subito danni nel corso
del trasporto e che l'imballaggio non sia danneggiato. Qualora si rilevino danni o
pezzi mancanti, avvisare tempestivamente la ditta di spedizioni, il venditore o il
fabbricante, indicando il n. dell'articolo ed il n. di serie (riportati sulla targhetta
nominale situata sul lato esterno sinistro dell'apparecchiatura nel caso dei prodotti
contraddistinti dal e , o all'interno della base aperta per i n. art. 1582001 1582201
prodotti ed allegare la documentazione fotografica. n. art.: 1582101)
• Accertarsi che, lungo il percorso diretto al luogo di installazione, non vi siano elementi
tali da limitare la luce di passaggio attraverso le porte, i corridoi e le altre vie di
comunicazione.
• Durante il trasporto dell'apparecchiatura, quest'ultima potrà ATTENZIONE:
rovesciarsi, provocando danni a cose e persone. Adottare misure adeguata al peso
dell’apparecchiatura. L’apparecchiatura non potrà essere trascinata né inclinata, ma
dovrà essere sollevata parallelamente al piano di appoggio e spostata in orizzontale.
5.1.1 Installazione
ATTENZIONE!
Secondo le norme, l’apparecchiatura potrà essere installata ed utilizzata
soltanto in ambienti stabilmente ventilati, in modo tale da prevenire l'accumulo,
all'interno del locale, di prodotti della combustione dannosi per la salute.
• L’ambiente in cui sarà installata l’apparecchiatura contenere una quantità dovrà
d’aria tale da consentire la combustione del gas in conformità con le norme. Per la
corretta combustione è richiesto un flusso d’aria di non inferiore a 2 m3/h per kW
potenza nominale dell'apparecchiatura (vedi targhetta nominale
sull'apparecchiatura). Inoltre, sarà necessario attenersi alle norme di sicurezza ed
igiene professionale.
• L’aria dovrà provenire direttamente dall’esterno, tramite fessure sempre aperte o
canali di ventilazione collegati ad una zona con aria pulita.
- 101 -
• Le apparecchiature dovranno essere installate in ambienti predisposti per l’evacua-
zione dei fumi. L’impianto dovrà essere realizzato in conformità con le norme vigenti.
• Le apparecchiature appartengono alle seguenti categorie:
Appartecchiature alimentate con gas di tipo A e non sono
compatibili per il collegamento ad impianti di evacuazione dei fumi.
• I fumi prodotti dall’apparecchiatura dovranno essere evacuati tramite una cappa o
un dispositivo simile, collegato ad un camino ben funzionante o con scarico diretto
verso l’esterno.
• In assenza di queste apparecchiature, si ammette l’utilizzo di un ventilatore, tramite
il quale i fumi saranno scaricati direttamente all'esterno. La potenza del ventilatore
non sarà inferiore ai valori raccomandati.
• Prima di impostare l’apparecchiatura, controllare le dimensioni e la posizione
corretta dei raccordi elettrici e del gas.
• Posizionare l’apparecchiatura in un luogo sicuro, su una superficie di appoggio piana,
capace di reggere il peso dell'apparecchiatura con il massimo carico di portate.
• Non posizionare l'apparecchiatura su un piano di appoggio infiammabile o mai
sensibile alle alte temperature.
• L’apparecchiatura non dovrà mai essere posizionata in prossimità di fiamme libere,
stufe elettriche, stufe per il riscaldamento ed altre fonti di calore.
• Non collocare mai l'apparecchiatura nelle immediate vicinanze di pareti, strutture in
muratura, mobili o altri oggetti prodotti con materiali infiammabili. Mantenere una
distanza di almeno tra le pareti laterali, la parete posteriore e le superfici 200 mm
circostanti. Tra la superficie superiore dell’apparecchiatura e le superfici orizzontali
situate sopra di essa, mantenere una distanza minima di 600 mm.
• Qualora non sia possibile rispettare le distanze indicate, utilizzare elementi
protettivi (ad es. una pellicola di materiale resistente alle alte temperature), in grado
di resistere a valori termici pari al almeno 65 °C .
• Il livellamento e la regolazione dell'altezza andranno realizzati utilizzando i piedini.
La presenza di grandi differenze di altezza o inclinazione potranno influire
negativamente sull’attività dell’apparecchiatura.
5.1.2 Allacciamento elettrico
AVVERTENZA! Rischio di fulminazione elettrica!
In caso di installazione errata, l'apparecchiatura potrà provocare lesioni!
Prima di installare l’apparecchiatura, verificare i parametri della rete elettrica
locale con i dati tecnici dell'apparecchiatura (vedasi targhetta nominale).
Collegare l’apparecchiatura solo in caso di piena conformità!
- 102 -
• Prima di collegare l’apparecchiatura all’alimentazione sarà necessario accertarsi
che i valori di tensione e frequenza riportati sulla targhetta nominale siano conformi
a quelli dell’impianto elettrico utilizzato.
Per quanto concerne la tensione, si ammette una tolleranza di ± 10%.
• Il collegamento all’impianto elettrico dovrà essere conforme alle norme
internazionali, nazionali e locali vigenti.
• L’apparecchiatura è provvista di un cavo elettrico H07RN-F 5G2,5 CE senza spina.
• L’apparecchiatura dovrà essere collegata ad un circuito equipotenziale di protezione
(messa a terra). Il morsetto di collegamento si trova sotto al lato sinistro
dell’apparecchiatura ed è contrassegnato dal simbolo .
5.1.3 Allacciamento del gas
AVVERTENZA!
L’installazione dell’apparecchiatura e l’eventuale modifica o adattamento ad
un altro tipo di gas dovranno essere effettuati nel rispetto delle norme vigenti,
ad opera di personale specializzato.
Almeno una volta all'anno, l'apparecchiatura dovrà essere verificata da
specialisti. In caso di incendio, chiudere immediatamente la valvola del
gas ed utilizzare un estintore adeguato!
• L’apparecchiatura è predisposta ed approvata per il funzionamento con il tipo di gas
menzionato nella targhetta nominale. Prima dell’installazione, verificare che l’impianto
locale di fornitura del gas (tipo di gas e pressione) sia conforme ai parametri
dell’apparecchiatura.
• Il raccordo del gas si trova sulla parte sinistra dell'apparecchiatura ed è
contrassegnato con la targhetta "GAS".
• Il collegamento all’’impianto gas potrà essere effettuato soltanto da un installatore
qualificato, nel rispetto delle norme vigenti.
• Nei luoghi di installazione aperti al pubblico, attenersi alle norme di sicurezza ed igiene
professionale ed alle norme antincendio ed antipanico.
• La valvola del gas certificata dovrà trovarsi in un luogo facilmente accessibile, tra
l'impianto gas e l'apparecchiatura, in modo tale da consentire, in caso di necessità,
il rapido distacco dall'alimentazione.
• Accertarsi che il tubo del gas non entri a contatto con le parti calde del fornello.
- 103 -
ATTENZIONE!
Dopo l’installazione, accertarsi che i raccordi siano ben fissati.
Per verificare la tenuta dei tubi del gas, non usare mai una fiamma ma servirsi ,
sempre di una soluzione di sapone o uno speciale prodotto schiumogeno.
Utilizzo in presenza di gas conforme alla destinazione dell'apparecchiatura
Verificare se il tipo di gas indicato sulla targhetta nominale è conforme al tipo di gas
fornito. Fatto ciò, controllare la conformità con i dati a seguire.
a) Controllo della pressione del flusso (ill. 1)
La pressione del flusso potrà essere misurata con un
manometro, un tubo a U o un manometro elettronico
con un livello di precisione pari ad almeno 0,1 mbar.
- Svitare la vite “A” dalla bocchetta “B” per
la misurazione della pressione.
- Posizionare il manometro.
- Avviare l’apparecchiatura e controllare che la
pressione sia conforme ai valori forniti.
ill. 1
ATTENZIONE!
L’apparecchiatura funzionerà correttamente soltanto qualora la pressione
nell'impianto sia compresa nell'intervallo di valori previsto per le varie
categorie di gas nella tabella 1 "Categorie di gas applicate nei vari paesi”,
alla pagina 98, 99.
b) Controllo del fornello principale
Avviare l’apparecchiatura, accendere i vari fornelli e verificare se la fiamma, il dispo-
sitivo di accensione e l'impostazione della fiamma minima funzionano senza problemi.
Qualora non sia così, controllare gli ugelli e l'impostazione dell'aria primaria.
Adattamento ad un altro tipo di gas/impostazioni
• L’apparecchiatura è predisposta ed approvata per il funzionamento con il tipo di gas
menzionato nella targhetta nominale (gas naturale).
• In caso di necessità, l’apparecchiatura potrà essere adattata ad un altro tipo di gas.
A tal fine saranno richiesti ugelli ed impostazioni particolari. L’ambito della fornitura
comprende gli ugelli per l’adattamento al gas liquido.
- 104 -
• L’adattamento a tipi di gas diversi da quello principale potrà essere effettuato
soltanto da un installatore esperto.
a) Sostituzione dell'ugello del fornello principale
• Rimuovere tutte le manopole di riduzione e staccare il pannello di comando
dall'apparecchiatura, in modo tale da garantire l'accesso ai supporti degli ugelli.
• Svitare la vite di fissaggio del supporto dell’ugello.
• Sostituire l’ugello rimosso con l’ugello previsto per un dato tipo di gas (i dati
relativi agli ugelli sono disponibili nella tabella 2 "Proprietà dei fornelli e
degli ugelli", pagina 99). Avvitare l'ugello.
• In conformità con le indicazioni di cui sopra, adattare tutti i fornelli.
b) Sostituzione dell'ugello della fiamma pilota
L’accesso alla fiamma pilota sarà possibile solo dopo la rimozione del pannello di
comando. Rimuovere il dado di chiusura della fiamma pilota ed applicare o impostare
un ugello adatto al tipo di gas utilizzato.
c) Regolazione dell’aria primaria (ill. 2)
Se l’aria primaria sarà stata impostata correttamente,
la fiamma sarà stabile. Pertanto, non vi potranno
essere interruzioni a fornello freddo o ritorni di fiamma
a fornello caldo.
Lo spazio previsto ("X”) per l’impostazione dell’aria
primaria è fornito nell’ . e nella .ill 2 tabella 2
Una volta sostituiti gli ugelli, verificare l’impostazione
dell’aria primaria per tutti i fornelli.
ill. 2
d) Regolazione della fiamma pilota
Impostare il fornello della fiamma pilota e verificare che la combustione sia corretta e
comprende la termocoppia. In caso contrario, controllare che siano stati montati gli
ugelli corretti ( ).tabella 2, pagina 99
- 105 -
e) Regolazione della riduzione della fiamma (ill. 3)
• Dopo l’adattamento ad un altro tipo di gas, sarà necessario modificare le
impostazioni relative alla fiamma bassa per i vari fornelli.
• La regolazione dovrà essere effettuata nel modo seguente:
• accendere il fornello,
• ruotare la manopola di regolazione in senso antiorario, verso la fiamma minima
(simbolo con la fiamma più piccola)
• rimuovere la manopola di regolazione dall'albero della valvola.
•
In caso di passaggio dal , gas liquido al gas naturale
la vite per la regolazione ( ) dovrà essere ruotata F ill. 3
in senso antiorario con un piccolo cacciavite, fino
all'ottenimento della potenza di fiamma richiesta.
• In caso di passaggio , dal gas naturale al gas liquido
la vite per la regolazione ( ) dovrà essere ruotata F ill. 3
in senso orario con un piccolo cacciavite, fino
all'ottenimento della potenza di fiamma richiesta.
ill. 3
• Fatto ciò, applicare la manopola di regolazione e ruotarla rapidamente dalla
posizione massima alla posizione minima, verificando la fiamma per accertarsi che
la regolazione sia sufficiente e che la fiamma permetta di tenere scaldata la
termocoppia. Qualora non sia così, correggere l’impostazione della fiamma bassa.
• Dopo la modifica degli ugelli o la regolazione, accertarsi sempre che la fiamma
abbia un colore bluastro. La sua combustione dovrà essere regolare e la fiamma
non dovrà separarsi dal fornello. Inoltre, in caso di passaggio dalla fiamma alta a
quella bassa, non dovrà verificarsi il ritorno di fiamma.
ATTENZIONE!
• Dopo l’adattamento ad un altro tipo di gas, controllare la tenuta mediante
un apposito spray o una soluzione di acqua e sapone (non usare mai
fiamme libere).
• Dopo tutte le operazioni di modifica o regolazione effettuate sull'apparecchiatura,
rimontare correttamente tutti i pezzi precedentemente smontati, in modo tale che
l'apparecchiatura sia nuovamente pronta per il funzionamento.
• Al termine della procedura di adattamento, rimuovere il vecchio adesivo con
i valori di regolazione e sostituirlo con un adesivo nuovo, corrispondente al
nuovo tipo di gas.
- 106 -
5.2 Indicazioni per l’utente
ATTENZIONE!
Le presenti istruzioni per l’uso dovranno essere lette attentamente, poiché
contengono importanti indicazioni relative alla sicurezza ed all’uso
dell’apparecchiatura. Le istruzioni per l’uso dovranno essere conservate
per futura referenza.
L’installazione errata, gli errori commessi nell'uso, nella manutenzione,
nella pulizia, nonché eventuali modifiche e cambiamenti potranno
provocare problemi di funzionamento, danni e lesioni.
5.2.1 Primo avviamento
• Accertarsi che all’interno del forno elettrico e sulla superficie del piano di cottura non
vi siano oggetti (attrezzature, pellicole per imballaggio, istruzioni).
• Prima dell’avviamento, rimuovere con cautela la pellicola di protezione
dall’apparecchiatura e, utilizzando acqua tiepida e sapone o un solvente adeguato,
eliminare tutti i resti di colla.
• Prima dell’avviamento, controllare la correttezza dell'installazione, la stabilità ed
il livellamento dell'apparecchiatura, nonché la corretta realizzazione
dell'allacciamento elettrico e del gas.
• Non otturare le fessure di ventilazione.
• Gli elementi dell'apparecchiatura che saranno stati smontati durante
l'installazione e la realizzazione degli allacciamenti dovranno essere rimontati.
• Prima di attivarla, pulire l’apparecchiatura in conformità con le indicazioni
contenute al punto 6.2 "Pulizia".
5.2.2 Elemementi di comando
1.
Manopola del regolatore della
temperatura del forno
2.
Manopola per la selezione delle
funzioni del forno
3.
Spia dell'alimentazione (verde)
4.
Spia di funzionamento (arancione)
5.
Manopola del regolatore del
fornello (4 o 6)
4
.
3. 5.
2
.
1.
- 108 -
ATTENZIONE!
In caso di pause prolungate nell’utilizzo o di danneggiamento
dell’apparecchiatura, chiudere la valvola principale del gas situata
all’esterno della stessa.
Inoltre, sarà necessario effettuare controlli regolari dell'apparecchiatura
(almeno una volta all'anno), da affidare a personale specializzato.
5.2.4 Forno elettrico
• Prima di accendere il forno, accertarsi che al suo interno siano presenti soltanto gli
oggetti previsti per un dato processo di cottura (solitamente è sufficiente la griglia-
ripiano, che una volta scaldata andrà a sostenere le stoviglie con le pietanze).
• Prima del primo utilizzo del forno, riscaldarlo senza pietanze fino alla temperatura
massima per un periodo di 45 minuti. L’evaporazione delle sostanze usate per la
protezione del forno potrà sprigionare un odore sgradevole. Si tratta di un
fenomeno transitorio che non si ripeterà. A riscaldamento terminato, aerare il
locale, tenendo aperto lo sportello del forno.
• Prima di inserire le pietanze, riscaldare il forno fino alla temperatura richiesta.
• Per raggiungere l’effetto ottimale di cottura, sarà necessario selezionare - per ogni
pietanza - la e la del forno più adatta. temperatura funzione
Regolazione della temperatura
• Servendosi del regolatore di temperatura,
impostare la temperatura per un dato tipo di
pietanza (intervallo compreso tra 50 °C e 300 °C).
• La spia rossa di funzionamento si accenderà
durante il riscaldamento dell'apparecchiatura.
Al raggiungimento della temperatura richiesta, si
spegnerà.
• Ora potremo inserire le pietanze all'interno del forno.
• Quando la temperatura all'interno del forno calerà, la
spia di funzionamento si riaccenderà, e l'apparecchia-
tura tornerà alla temperatura impostata.
- 114 -
1. Informaciones generales
1.1 Informaciones sobre las instrucciones de servicio
La presente instrucción de servicio describe la instalación del dispositivo, su servicio y su
conservación, además sirve como fuente de información importante, así como de guía.
El conocimiento y el cumplimiento de todas sus indicaciones de seguridad y servicio
garantizan el trabajo correcto y seguro del dispositivo. Asimismo se deben respetar
todos los reglamentos locales de prevención de accidentes y los principios de seguridad
e higiene del trabajo.
La instrucción de servicio constituye un elemento integral del dispositivo y se recomienda
mantenerla en un sitio de fácil acceso, para que las personas que instalan, realicen
trabajos de conservación y de servicio, o de limpieza del equipo tengan acceso
permanente a ella.
1.2 Explicación de los símbolos
Las indicaciones de seguridad y los aspectos técnicos más importantes se han marcado
con símbolos adecuados en la presente instrucción de servicio. Estas indicaciones hay
que respetarlas absolutamente para evitar posibles accidentes, perjuicios para la salud y
la vida, así como daños materiales.
¡PELIGRO!
Este símbolo indica un peligro directo, cuya consecuencia podría
ser lesiones graves en el cuerpo o incluso la muerte.
Para evitar las consecuencias de los peligros debe respetar las instrucciones
contenidas en este manual.
¡ADVERTENCIA!
Este símbolo indica una situación peligrosa, que podría causar
lesiones graves en el cuerpo o incluso la muerte.
Para evitar las consecuencias de los peligros debe respetar las instrucciones
contenidas en este manual.
¡ATENCIÓN!
Este símbolo indica la posible existencia de situaciones de riesgo que podrían
ocasionar lesiones leves o daños, mal funcionamiento y/o deterioro del aparato.
Para evitar las consecuencias de las advertencias debe respetar las instrucciones
contenidas en este manual.
¡INDICACIÓN!
Este símbolo indica consejos e información que debe respetar para que la
utilización del aparato sea efectiva y sin fallos.
- 116 -
2. Seguridad
El dispositivo se ha fabricado conforme a principios técnicos actualmente reconocidos.
Sin embargo, el dispositivo puede ser fuente de peligros si se utiliza de manera
incorrecta o distinta para la cual ha sido diseñado.
El conocimiento del contenido de la instrucción de servicio es una de las condiciones
necesarias para evitar peligros y errores, y por lo tanto permite el uso seguro y sin
averías del dispositivo.
Antes de comenzar la utilización del aparato debe leer cuidadosamente las instrucciones
de uso y a continuación guardarlas cuidadosamente. Cuando el aparato se transfiere a
una tercera persona debe entregar también estas instrucciones de uso.
Todas las personas que utilicen el aparato deben respetar las recomendaciones e
indicaciones contenidas en estas instrucciones de uso.
2.1 Indicaciones de seguridad
• Sin la autorización del fabricante se prohíbe terminantemente realizar cualquier
cambio o modificación del dispositivo, para así evitar riesgos de peligro y garantizar
su funcionamiento óptimo.
• El dispositivo se puede usar si su estado técnico no despierta dudas y permite un
trabajo seguro.
• No permitir que el cable de alimentación entre en contacto con fuentes de calor o cantos
agudos. El cable de alimentación no debe colgar de la mesa ni de ningún otro tipo de
tablero. Debe tener cuidado de que nadie pise el cable ni pueda tropezar con él.
• El cable de alimentación no puede estar doblado, aplastado ni enredado, siempre
debe estar totalmente desenrollado.
• No colocar nunca el dispositivo u otros objetos sobre el cable de alimentación.
• Los trabajos de mantenimiento y los arreglos pueden ser realizados únicamente
por personal cualificado, utilizando piezas de recambio y accesorios originales.
¡Nunca intente arreglar el aparato por sí mismo!
• No se deben utilizar accesorios ni piezas de recambio que no estén recomendadas
por el fabricante. Pueden suponer un riesgo para el usuario y otras personas o
causar desperfectos en el aparato, además de perder la garantía. ¡Utilizar
únicamente piezas de recambio originales!
• Antes de comenzar la limpieza o el mantenimiento, o si no se va a usar el dispositivo
durante cierto tiempo, se debe apagarlo, desconectarlo de la corriente eléctrica y
cerrar la llave de paso del gas.
- 119 -
3. Transporte, embalaje y almacenaje
3.1 Control de entregas
Tras la entrega, hay que revisar inmediatamente si el dispositivo está completo y si no
sufrió daños durante el transporte. En caso de confirmar daños de transporte visibles
no hay que aceptar el dispositivo, o bien recibirlo condicionalmente.
Los daños hay que detallarlos en los documentos de transporte / o en la lista de
entrega del agente expedidor.
Los daños ocultos hay que comunicarlos directamente tras su confirmación, p123-ya que las
reclamaciones de indemnización sólo se pueden hacer dentro de los plazos de
reclamación vigentes.
3.2 Embalaje
Rogamos no tirar el cartón del dispositivo. Puede ser útil para guardar el dispositivo
durante mudanzas o al enviarlo a nuestro punto de servicio en caso de daños o averías
del mismo. Antes del ponerlo en marcha retire todo el material externo e interno del
empaque.
¡INDICACIÓN!
Durante la recuperación del embalaje hay que cumplir los reglamentos
vigentes del país dado. Los materiales de empaque con propiedades de
reúso hay que reciclarlos.
Por favor, revise si el dispositivo y los accesorios se encuentran en el juego. Si faltasen
partes, rogamos contactar con nuestro Departamento de Servicio de Atención al Cliente.
3.3 Almacenaje
Se recomienda no abrir el embalaje hasta el momento de instalación del dispositivo, y
durante el almacenamiento hay que ajustarse a las designaciones del modo de colocar
y almacenar el embalaje.
Los dispositivos empacados hay que almacenarlos siempre conforme a las siguientes
condiciones:
- no almacenar al aire libre,
- mantener en un sitio seco, proteger del polvo,
- proteger contra la acción agentes agresivos,
- proteger contra la luz solar,
- evitar sacudidas mecánicas,
- En caso de un almacenaje prolongado (por más de tres meses),
controlar regularmente el estado de todas partes y el embalaje.
Si es necesario, renueve el dispositivo.
- 120 -
4. Especificaciones técnicas
MFG 7340 / 1582001
B A
A 3,5 kW
A B
B 6,0 kW
①
Parrillas de hierro fundido
⑥
Tirador de la puerta del horno
②
Quemadores (4)
⑦
Patas de altura regulable
③
Elementos de servicio
⑧
Rejilla insertable
④
Guías para bandejas
⑨
Carcasa
⑤
Puerta del horno
⑩
Extracción de vahos
⑤
④
⑥
⑧
⑦
⑨
①
②
⑩
- 121 -
Nombre
Cocina a gas de 4 fuegos MFG 7340
con horno eléctrico 2/1 GN
Código:
1582001
Fabricación:
cocina de gas
acero inoxidable
parrillas macizas de hierro fundido
patas de acero inoxidable con altura regulable
tirador de acero inoxidable
quemadores de gas con piloto de seguridad
encendido manual
4 fuegos: 2 x 3,5 kW / 2 x 6,0 kW
preparado para gas natural, inyectores para gas
propano incluidos
horno eléctrico
adaptado a 2/1 GN
3 niveles de guías
calor superior, calor inferior, calor superior / inferior
extracción de vaho
Margen de regulación de
temperatura del horno: 60 °C – 250 °C
Potencia nominal de gas: 19,0 kW
Potencia nominal de
corriente: 6,0 kW / 400 V 50/60 Hz 2 NAC
Medidas del dispositivo: an. 800 x prof. 700 x al. 910-955 mm
Medidas del horno: an. 650 x prof. 580 x al. 260 mm
Peso: 102,4 kg
Accesorios: 1 rejilla , an. 645 x prof. 525 mm
¡Se reserva el derecho de hacer cambios!
- 122 -
MFGO 7060 / 1582101
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Parrillas de hierro fundido
②
Quemadores (6)
③
Elementos de servicio
④
Base abierta
⑤
Patas de altura regulable
③
④
⑤
①
②
- 123 -
Nombre
Cocina a gas de 6 fuegos MFGO 7060
con base abierta
Código:
1582101
Fabricación:
cocina de gas
acero inoxidable
parrillas macizas de hierro fundido
patas de acero inoxidable con altura regulable
quemadores de gas con piloto de seguridad
encendido manual
6 fuegos: 3 x 3,5 kW / 3 x 6,0 kW
preparado para gas natural, inyectores para gas
propano incluidos
Potencia nominal de gas: 28,5 kW
Medidas del dispositivo: an. 1200 x prof. 700 x al. 910-955 mm
Peso: 79,2 kg
¡Se reserva el derecho de hacer cambios!
- 124 -
MFG 7360 / 1582201
B A B
A 3,5 kW
A B A
B 6,0 kW
①
Parrillas de hierro fundido
⑥
Patas de altura regulable
②
Quemadores (6)
⑦
Tirador de la puerta del horno
③
Elementos de servicio
⑧
Puerta del horno
④
Base abierta
⑨
Rejilla insertable
⑤
Guías para bandejas
⑩
Carcasa
⑪
Extracción de vahos
⑦
⑤
③
⑩
⑧
⑨
④
②
①
⑥
⑪
- 125 -
Nombre
Cocina a gas de 6 fuegos MFG 7360
con horno eléctrico 2/1 GN y base abierta
Código:
1582201
Fabricación:
cocina de gas
acero inoxidable
parrillas macizas de hierro fundido
patas de acero inoxidable con altura regulable
tirador de acero inoxidable
quemadores de gas con piloto de seguridad
encendido manual
6 fuegos: 3 x 3,5 kW / 3 x 6,0 kW
preparado para gas natural, inyectores para gas
propano incluidos
horno eléctrico
adaptado a 2/1 GN
3 niveles de guías
calor superior, calor inferior, calor superior / inferior
extracción de vahos
Margen de regulación de
temperatura del horno: 100 °C – 300 °C
Potencia nominal de gas: 28,5 kW
Potencia nominal de
corriente: 6,0 kW / 400 V 50/60 Hz 2 NAC
Medidas del dispositivo: an. 1200 x prof. 700 x al. 910-955 mm
Medidas del horno: an. 650 x prof. 580 x al. 260 mm
Medidas de la base
abierta: an. 352 x prof. 535 x al. 380 mm
Peso: 129,4 kg
Accesorios: 1 rejilla, an. 650 x prof. 530 mm
¡Se reserva el derecho de hacer cambios!
