Side 1/28
1
el
BHG340SS-BX
30 cm domino gas
kookplaat
Gebruiksaanwijzing
2
Gebruiksaanwijzing voor uw Baumatic
BHG340SS-BX
30 cm domino gas kookplaat
ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke
informatie, inclusief veiligheids- en installatie aanwijzingen die
er zorg voor dragen dat u het meeste van uw apparaat krijgt.
Bewaar deze veilig zodat u of iemand die niet vertrouwd is met
de apparatuur deze in de toekomst kan raadplegen.
GS 27/06/11
3
Inhoud
Informatie milieu 4
Belangrijke veiligheidsinformatie 5 – 7
Specificaties 8 – 9
Product en inbouw afmetingen 8
Product specificaties 8
Standaard accessoires 8
Electrische gegevens 8
Gas gegevens 9
Gas kookplaat layout 9
Gebruik van uw kookplaat 10 - 12
Voor eerste gebruik 10
Aanzetten kookplaat 10
Automatic ignition with flame failure device 10 - 11
Energie bespaar tips 11
Pan dragers 12
Reinigen 12 - 13
Reinigen kookplaat 12
Na elk gebruik 12
Reinigen branders 13
Onderhoud gietijzeren pan dragers 13
Installatie 14 - 24
Positie 14 - 15
Uitpakken apparaat 15
Installatie apparaat 16 - 17
Gas connectie 18
Ventilatie benodigdheden 18 - 19
Gas Veiligheid (Installatie en Gebruik) 20
Gas Wijzigen (Conversie naar LPG) 21
Bijstellen minimale gas stroom 22
Onderhoud gasknop 23
Electrische connectie 24
Verwisselen hoofdkabel 24
Mijn apparaat werkt niet correct 25
Contact gegevens 26
5
Belangrijke veiligheidsinformatie
Uw veiligheid is zeer belangrijk voor Baumatic. Lees
daarom deze instructies zorgvuldig door voordat u het
apparaat gaat installeren of gebruiken. Als u onzeker
bent over deze gebruiksaanwijzingen, neem dan contact
op met Baumatic Customer Services.
General Information
o Dit apparaat is ontworpen voor huishoudelijk gebruik en voor het
koken en bakken van gerechten.
o BELANGRIJK: Naastgelegen keukenmeubilair en alle materialen
gebruikt voor de installatie moeten een temperatuur van
tenminste 85°C boven de kamertemperatuur kunnen weerstaan
als het apparaat in gebruik is.
o Bepaalde types vinyl of laminaat zijn erg gevoelig voor schade of
verkleuring veroorzaakt door temperaturen die onder
bovenstaande richtlijn liggen.
o Schade die veroorzaakt wordt door het apparaat niet volgens
bovenstaande richtlijn te installeren de verantwoordelijkheid
van de eigenaar.
o Garantie op dit apparaat zijn voor elektrische en mechanische
defecten zoals beschreven in de garantie voorwaarden van
Baumatic.
o Het gebruik van dit apparaat voor andere doeleinden of in
andere omgevingen niet beschreven in deze gebruiksaanwijzing
en zonder toestemming van Baumatic Ltd maakt uw garantie
ongeldig.
o Gebruik dit apparaat nooit om er voorwerpen op te zetten of om
het apparaat te gebruiken als een werkplek.
o Het is niet toegestaan om modificaties aan dit apparaat uit te
voeren.
o Plaats nooit vlambare materialen of vloeistoffen dischtbij op of
het apparaat. Bepaalde voorwerpen gemaakt van aluminium,
plastic of clingfilm mogen niet met het apparaat in aanraking
komen.
o Reparaties mogen alleen worden uitgevoerd door
monteurs van Baumatic of geauthoriseerde monteurs.
6
Kinder Veiligheid
o Baumatic adviseerd dat babies en kleine kinderen het apparaat
nooit aanraken of erbij in de buurt komen.
o Mochten kleine kinderen zich in de keuken bevinden, houdt u
deze dan altijd onder supervisie.
Algemene Veiligheid
Dit apparaat moet worden geinstalleerd en aangesloten worden
door een gekwalificeerd persoon.
o Controleer dat de unit waar u het apparaat gaat inbouwen
voldoet aan de relevante richtlijnen.
Gedurende gebruik
Verwijder alle beschermfolie en stickers van het apparaat
voordat u deze voor de eerste keer gebruikt.
Wees altijd voorzichtig als u het apparaat gebruikt en voorkom
brandwonden.
o Laat de stroomkabel nooit in contact komen met de hete plaat of
heet kookgerei.
o Als vet en olie oververhit raken kunnen deze zeer snel vlam
vatten. Laat daarom dit apparaat nooit alleen als u met vet of
olie kookt.
o Schakel het apparaat altijd uit na elk gebruik.
7
Reinigen
o Reining de plaat regelmatig.
o BELANGRIJK: Voordat u begint met reinigingswerkzaamheden,
schakel de stroomtoevoer uit en controleer dat het apparaat
voldoende is afgekoeld.
o Wees voorzichtig als u het apparaat reinigt volgens de
aanwijzingen.
o Gebruik nooit een stoom reiniger of hogedruk reiniger om dit
apparaat te reinigen.
Installatie
Dit apparaat moet correct worden geïnstalleerd
door een gekwalificeerd persoon en uitsluitend
volgens deze instructies.
o Baumatic Ltd. Kan geen verantwoordelijkheid nemen voor
schade of persoonlijke verwondingen, aan een persoon of
eigendom dat het gevolg is van het niet correct
installeren van dit apparaat.
o Als dit apparaat in een caravan of camper gebruikt wordt,
moeten de N721 richtlijnen gevolgd worden.
o Baumatic Ltd. Raadt aan om dit apparaat niet op boten te
installeren.
Dit toestel is in overeenstemming met de vereisten van de EG richtlijn.
- 2006/95/CE Algemeen reglement / Laagspanning
- 2009/142/CE Met betrekking tot gastoestellen
- 1935/2004/CE 90/128/EEC Dit apparaat is geschikt om in
contact komen met voedsel
- 2004/108/CE Elektromagnetische compatibiliteit
8
Specificaties

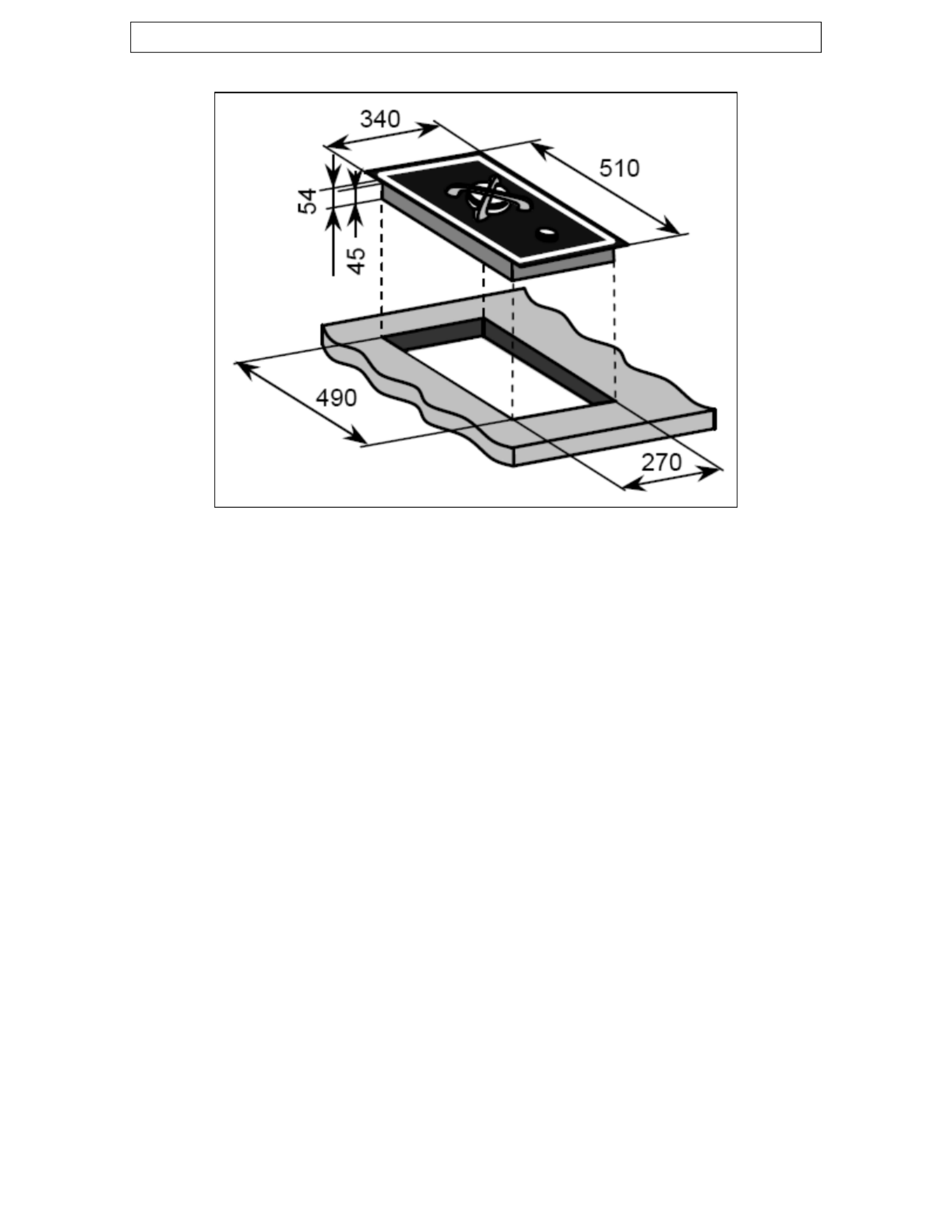

Afmetingen apparaat: Afmetingen inbouw:
Diepte: 510 mm Diepte: 490 mm
Breedte: 340 mm Breedte: 270 mm
Hoogte: 54 mm
Product specificaties:
o 1 x 3.80 kW driedubbele kroon (wok) brander
o Controle knoppen aan de voorkant
o Automatische ontsteking
o Gietijzeren pan drager
o Veiligheidssysteem voor weigeren vlam
Standaard accessoires:
o LPG ombouw kit
o Wok stand
Optioneel extra:
o BPJS voeg strip
9
Electrische gegevens
Netvoeding: 220 – 240 Vac 50 – 60 Hz
Voeding connectie: 3 A
Aansluitwaarde: 0.006
Hoofd voedingskabel: 3 core x 0.75mm² (Type RR-F <HAR>
gemarkeerd)
Gas gegevens
Connectie: Rp ½ (ISO R7)
Type: Natuurlijk Gas G25 (25 mbar)
Alternatief LPG G30/G31 (28-30/37 mbar)
Voor toekomstige referentie noteer de volgende informatie welke u
kunt vinden op het waarde plaatje; dit bevindt zich onder uw apparaat
en op uw factuur.
Model Nummer ……………………………….
Serie Nummer ……………………………….
Datum van aankoop ……………………………….

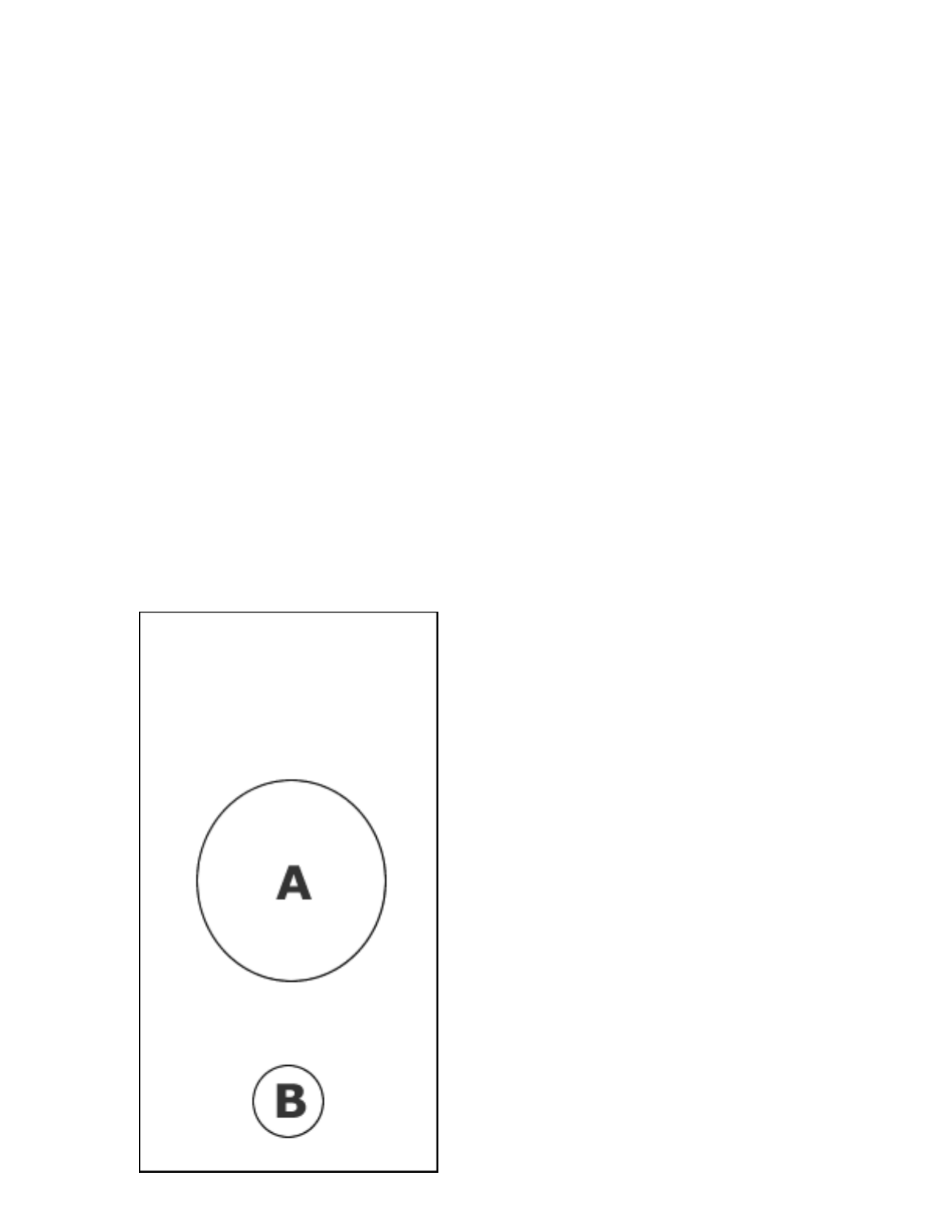

Gas kookplaat layout
A = 3.80 kW snelle brander
B = Controle knop
10
Gebruik van uw gas kookplaat
Voor eerste gebruik
BELANGRIJK: Reinig het oppervlak van de plaat (zie
hoofdstuk “Reiniging en onderhoud”).
Aanzetten van de kookplaat
De volgende symbolen verschijnen op het controle panel, naast de
controle knop:
= gas uit
Grote vlam: maximale stand
Kleine vlam: minimale stand
o De minimale stand bevindt zich aan het einde van de controle
knop, tegen de klok in.
o Selecteer een positie tussen de maximale en minimale stand.
o Selecteer nooit een positie tussen de maximale stand en de
‘’uit’’ positie.
o Het symbool op het controle paneel, naast de controle knop, laat
zien welke gas brander in werking is.
Automatische ontsteking met veiligheidssysteem weigeren
vlam
Dit apparaat is uitgerust met een veiligheidssyteem welke ervoor zorgt
dat de gastoevoer naar de brander wordt gestopt mocht de vlam
uitgaan.
Om de brander te ontsteken:
o Druk de controle knop in en draai deze, tegen de klok in, naar de
maximale positie.
o Als u de knop ingedrukt houdt zal de automatische ontsteking
gaan werken.
o Als de vlam op de brander werkt, houdt de knop voor nog een
20-tal seconden ingedrukt.
11
o Na deze 20 seconden kunt u de controle knop draaien naar de
gewenste positie tussen het maximale en minimale symbool.
o Om de brander uit te zetten draait u de controle knop met de
klok mee naar de ‘’uit’’ positie.
o In het geval van een stroomstoring kan de brander worden
aangezet met het gebruik van een lucifer.
Energie bespaar tips
o Om energie te besparen, gebruik een pan met een minimale
diameter van 220 mm en een maximale diameter van 260 mm
op de brander.
o De diameter van de bodem van de pan moet overeenkomen met
die van de brander.

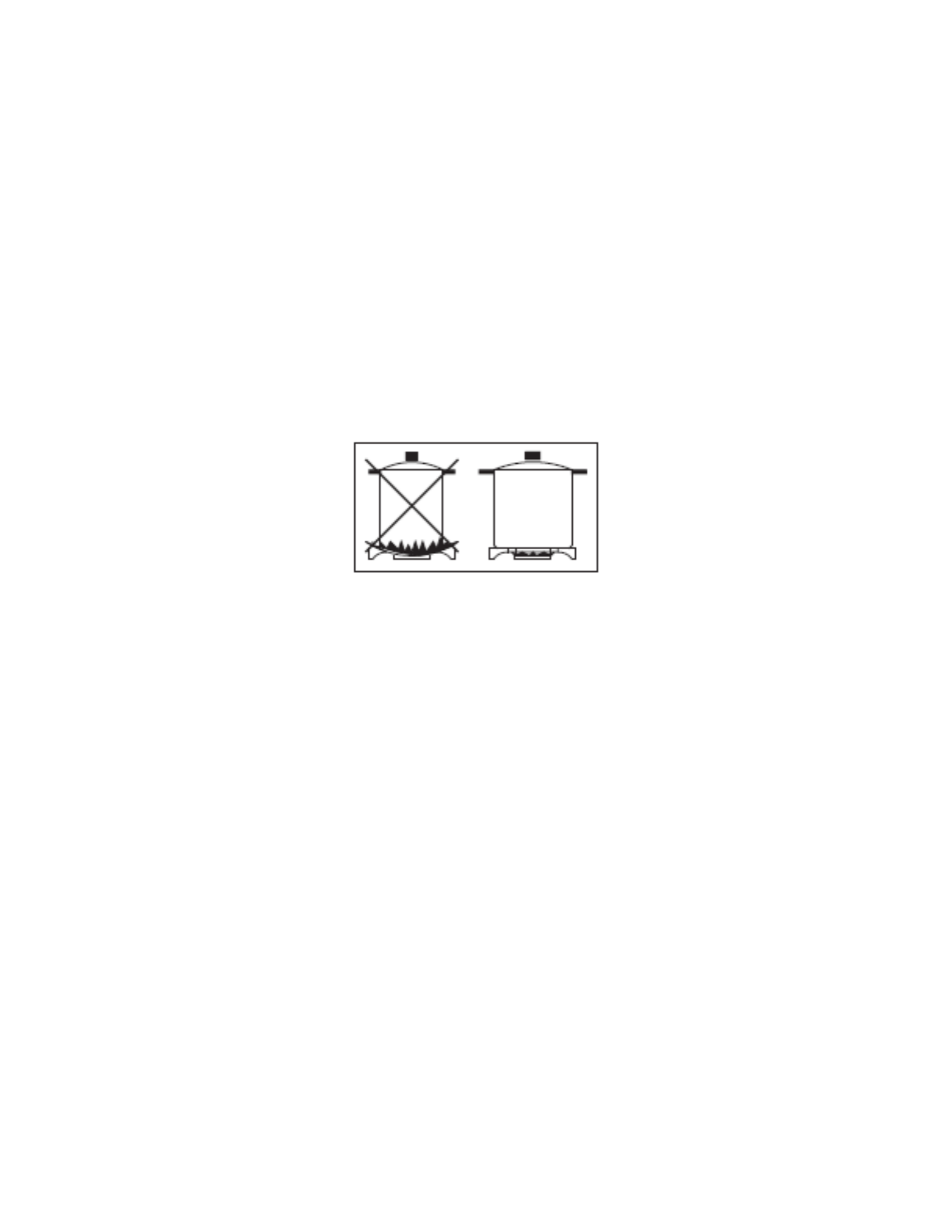

o Laat de vlam van de brander nooit voorbij de diameter van de
pan komen.
o Gebruik alleen pannen met platte bodems.
o Waar mogelijk, gebruik altijd deksels op de pannen als u kookt.
o Kook groentes in zo weinig mogelijk water om kooktijd te
reduceren.
BELANGRIJK: Zet de pan altijd in het midden van de brander en draai
de handels zo dat de pan er niet per ongeluk kan worden afgestoten.
Controleer ook dat de handels niet verhit kunnen raken door de
brander.
12
Pan drager
o De pan dragger is ontworpen zodat u het apparaat gemakkelijk
en veilig kunt gebruiken.
o Controleer altijd voor gebruik of de drager in de correcet positie
zit en controleer dat de beschermende rubberen voetjes
aanwezig zijn.
Reinigen
Maak alleen schoon als het apparaat geheel is
afgekoeld. De stroom toevoer van het apparaat
moet uitgeschakeld zijn voordat u met schoonmaak
werkzaamheden begint.
Reinigen bovenkant van de plaat
Resten van schoonmaakmiddelen die op de plaat blijven liggen
zullen schade aan de plaat veroorzaken. Verwijder deze resten
met een beetje warm water en wasmiddel.
Schuurmiddelen en scherpe voorwerpen veroorzaken schade
aan de plaat. Reining de plaat met warm water en beetje
wasmiddel.
Alhoewel het gemakkelijker is om sommige resten te
verwijderen als het oppervlakte warm is, moet u goed uitkijken
dat u zich niet verbrand!
Na elk gebruik
o Verwijder de drager en neem het apparaat af met een vochtige,
zachte doek en warm water met een beetje zeep. Wring de doek
uit voordat u het apparaat afneemt.
o Droog het apparaat met een schone, zachte doek.
o Wij raden aan om regelmatig een goede kwaliteit roestvrij stalen
poleer middel te gebruiken op de roestvrijstalen onderdelen van
dit apparaat.
13
Reinigen van de brander
Reinig de brander tenminste 1 x per week of vaker als deze vies wordt.
o BELANGRIJK: Controleer dat het oppervlak van het apparaat,
de drager en de brander voldoende zijn afgekoeld voor u deze
aanraakt.
o Verwijder be brander door deze naar boven te trekken en
vervolgens van de plaat te verwijderen.
o Laat de brander voor 10 minuten weken in heet water en een
beetje wasmiddel.
o Na het schoonmaken droog de brander zorgvuldig.
o Voordat u de brander terugplaatst, controleer dat spindop niet
geblokkeerd is.
o BELANGRIJK: Zorg ervoor dat de brander in de originele positie
wordt teruggeplaatst.
Onderhoud roestvrijstalen drager
o BELANGRIJK: Controleer dat het oppervlak van het apparaat en
de drager voldoende zijn afgekoeld voor u deze aanraakt.
o Neem de drager af met een zachte, vochtige doek. Wring de
doek eerst uit voordat u de drager afneemt.
o Gebruik keukenrol om de drager zorgvuldig te drogen.
o Om de kwaliteit van de drager te behouden raden wij aan om
deze na elke reinigingsbeurt in te wrijven met een beetje olijf
olie.
14
Installatie
De installatie moet gedaan worden door een
erkend installateur voor gas apparaten die voldoet
aan het volgende.
o Gas Veiligheid Standaards (Installatie & Gebruik)
o Baumatic Ltd Installatie Instructies
Positionering
Naastgelegen keukenmeubilair en alle materialen
gebruikt voor de installatie moeten een temperatuur
van tenminste 85°C boven de kamertemperatuur
kunnen weerstaan als het apparaat in gebruik is.
o Dit apparaat kan worden geinstalleerd in een keuken, een
keuken/eetkamer of een eenkamer appartement. BELANGRIJK:
Installeer dit apparaat nooit in een badkamer.
Dit apparaat is geklassificeerd in klasse 3 en moet daarom ingebouwd
worden in een inbouw unit of een keukenblad van tenminste 600 mm
waarbij de volgende afstanden geobserveerd worden d:
o De randen van de plaat moeten een minimale afstand van 55
mm hebben tussen de zijkanten of de achtermuur.
o 700 mm tussen de bovenkant van de plaat (inclusief de brander)
en de onderkant van een horizontal oppervlak boven de plaat.
o 50 mm zone rondom het apparaat en tussen de bovenkant van
de plaat en ontvlambare materialen.
Uitpakken van het apparaat
Als u het apparaat uitpakt controleer dan dat het volgende aanwezig
is:
1 x Baumatic plaat
1 x Pan drager
Brander
Gebruiksaanwijzing
Baumatic garantie kaart
Schroeven
Beugels
Afdek strip
LPG ombouw spindop
Produkt Specifikationer
| Mærke: | Baumatic |
| Kategori: | Ovn |
| Model: | BHG340 |
Har du brug for hjælp?
Hvis du har brug for hjælp til Baumatic BHG340 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Ovn Baumatic Manualer
12 Januar 2025
31 December 2025
13 Oktober 2024
9 Oktober 2024
4 Oktober 2024
3 Oktober 2024
2 Oktober 2024
2 Oktober 2024
30 September 2024
22 September 2024
Ovn Manualer
- Matsui
- Midea
- Sage
- Orima
- Master Kitchen
- Fritel
- Proctor Silex
- KitchenAid
- Hamilton Beach
- George Foreman
- Franke
- Sharp
- Vitrokitchen
- Buffalo
- G3 Ferrari
Nyeste Ovn Manualer
1 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
